Что такое электрическая емкость. Как работают конденсаторы. Какие бывают типы конденсаторов. Где применяются конденсаторы в электронике и технике. Как маркируются конденсаторы.
Что такое электрическая емкость и как она измеряется
Электрическая емкость — это физическая величина, характеризующая способность проводника накапливать электрический заряд. Она определяется как отношение заряда проводника к его потенциалу:
C = Q / U
где C — емкость, Q — заряд, U — напряжение.
Единица измерения емкости в системе СИ — фарад (Ф). Это очень большая величина, поэтому на практике чаще используются дольные единицы:
- микрофарад (мкФ) = 10^-6 Ф
- нанофарад (нФ) = 10^-9 Ф
- пикофарад (пФ) = 10^-12 Ф
Принцип работы и устройство конденсатора
Конденсатор — это электронный компонент, способный накапливать электрический заряд. Простейший конденсатор состоит из двух проводящих пластин, разделенных диэлектриком. При подключении к источнику тока на пластинах конденсатора накапливаются противоположные по знаку заряды.
Емкость конденсатора зависит от площади пластин, расстояния между ними и свойств диэлектрика. Чем больше площадь пластин и меньше расстояние между ними, тем выше емкость.
Основные типы конденсаторов
В зависимости от конструкции и применяемых материалов различают следующие основные типы конденсаторов:
- Керамические — компактные, недорогие, для высокочастотных цепей
- Пленочные — стабильные характеристики, для фильтров и резонансных цепей

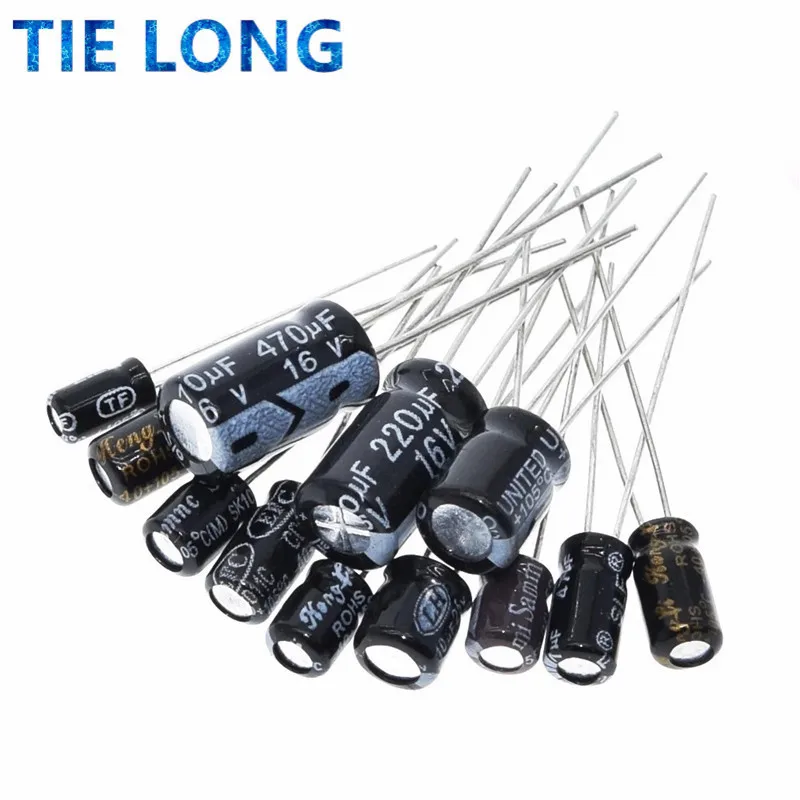

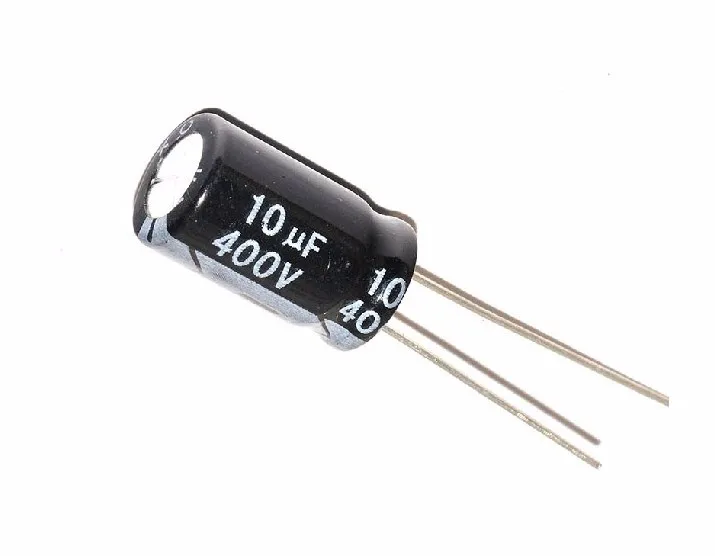

- Электролитические — большая емкость, для фильтрации и развязки в цепях питания

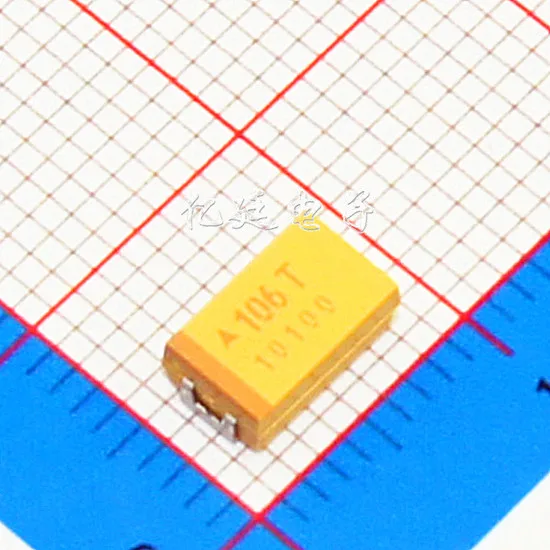

- Танталовые — компактные, для портативной электроники
- Подстроечные — с регулируемой емкостью
- Ионисторы — сверхвысокая емкость, для накопления энергии
Применение конденсаторов в электронике и технике
Конденсаторы широко используются в различных областях электроники и техники:
- Фильтрация пульсаций в источниках питания
- Разделение постоянной и переменной составляющих сигнала
- Накопление энергии в импульсных схемах
- Создание колебательных контуров в радиотехнике
- Сглаживание помех в цепях питания

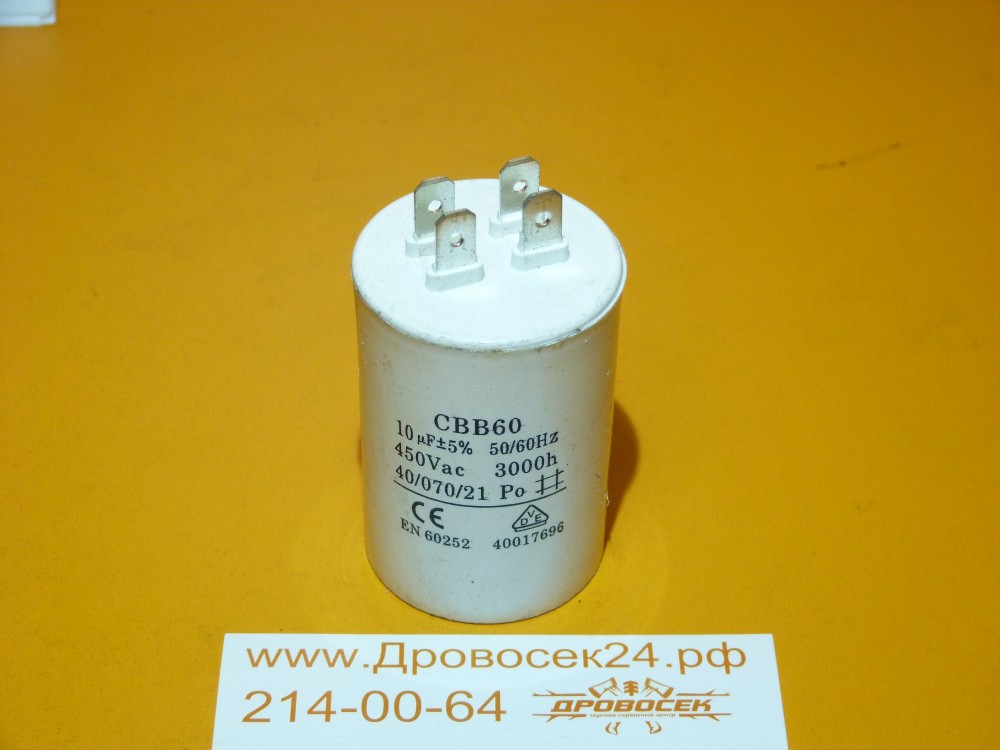

- Запуск электродвигателей
- Емкостные датчики и сенсорные экраны
Маркировка конденсаторов
На корпусах конденсаторов обычно указывается следующая информация:
- Номинальная емкость (например, 100 мкФ)
- Допустимое отклонение емкости (например, ±20%)
- Рабочее напряжение (например, 16В)
- Тип диэлектрика (например, X7R для керамических)
- Полярность для электролитических конденсаторов
Для малогабаритных конденсаторов применяется цифровая или цветовая кодировка. Например, маркировка «104» означает емкость 100 000 пФ = 100 нФ.
Соединение конденсаторов
При параллельном соединении конденсаторов их общая емкость равна сумме емкостей отдельных конденсаторов:
C = C1 + C2 + C3 + …
При последовательном соединении общая емкость вычисляется по формуле:
1/C = 1/C1 + 1/C2 + 1/C3 + …
Последовательное соединение позволяет увеличить рабочее напряжение батареи конденсаторов.
Ионисторы — конденсаторы сверхвысокой емкости
Ионисторы (суперконденсаторы) — это особый вид конденсаторов с очень высокой удельной емкостью. Их емкость может достигать тысяч фарад. Принцип работы ионисторов основан на образовании двойного электрического слоя на границе раздела электрод-электролит.
Основные преимущества ионисторов:
- Огромная удельная емкость
- Высокая скорость заряда-разряда
- Большой ресурс циклов заряда-разряда
- Широкий диапазон рабочих температур
Ионисторы применяются в качестве источников резервного питания, в гибридных автомобилях, системах рекуперации энергии торможения и др.
Емкостные сенсорные экраны
Сенсорные экраны емкостного типа работают на принципе изменения электрической емкости при прикосновении. Существует два основных вида емкостных экранов:
- Поверхностно-емкостные — простые в изготовлении, но менее точные
- Проекционно-емкостные — более сложные, но обеспечивают высокую точность определения координат касания
Емкостные экраны обладают высокой чувствительностью и способны распознавать множественные одновременные касания. Они широко применяются в смартфонах, планшетах и других сенсорных устройствах.
Измерение емкости конденсаторов
Для измерения емкости конденсаторов используются специальные приборы — измерители RLC или мультиметры с функцией измерения емкости. Перед измерением конденсатор необходимо полностью разрядить во избежание поражения током.
Основные этапы измерения емкости:
- Выбор соответствующего диапазона измерения
- Подключение конденсатора к измерительным щупам
- Считывание результата измерения с дисплея прибора
- При необходимости повторение измерения на другом диапазоне
Для повышения точности рекомендуется проводить несколько измерений и вычислять среднее значение.
фарад [Ф] в микрофарад [мкФ] • Электрическая емкость • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения
Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления.Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыИмпульс (количество движения)Импульс силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др.
единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева
Сенсорный экран этого планшета выполнен с использованием проекционно-емкостной технологии.
Общие сведения
Использование емкости
Конденсаторы — устройства для накопления заряда в электронном оборудовании
Историческая справка
Маркировка конденсаторов
Примеры конденсаторов
Ионисторы
Емкостные сенсорные экраны
Поверхностно-емкостные экраны
Проекционно-емкостные экраны
Общие сведения
Измерение емкости конденсатора номинальной емкостью 10 мкФ с помощью осциллографа-мультиметра
Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:
C = Q/∆φ
Здесь Q — электрический заряд, измеряется в кулонах (Кл), — разность потенциалов, измеряется в вольтах (В).
В системе СИ электроемкость измеряется в фарадах (Ф). Данная единица измерения названа в честь английского физика Майкла Фарадея.
Фарад является очень большой емкостью для изолированного проводника. Так, металлический уединенный шар радиусом в 13 радиусов Солнца имел бы емкость равную 1 фарад. А емкость металлического шара размером с Землю была бы примерно 710 микрофарад (мкФ).
Так как 1 фарад — очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад (мкФ), равный одной миллионной фарада; нанофарад (нФ), равный одной миллиардной; пикофарад (пФ), равный одной триллионной фарада.
В системе СГСЭ основной единицей емкости является сантиметр (см). 1 сантиметр емкости — это электрическая емкость шара с радиусом 1 сантиметр, помещенного в вакуум. СГСЭ — это расширенная система СГС для электродинамики, то есть, система единиц в которой сантиметр, грам, и секунда приняты за базовые единицы для вычисления длины, массы и времени соответственно. В расширенных СГС, включая СГСЭ, некоторые физические константы приняты за единицу, чтобы упростить формулы и облегчить вычисления.
Использование емкости
Конденсаторы — устройства для накопления заряда в электронном оборудовании
Условные обозначения конденсаторов на принципиальных схемах
Понятие электрической емкости относится не только к проводнику, но и к конденсатору.
Конденсатор — система двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин (обкладок). Конденсатор (от лат. condensare — «уплотнять», «сгущать») — двухэлектродный прибор для накопления заряда и энергии электромагнитного поля, в простейшем случае представляет собой два проводника, разделённые каким-либо изолятором. Например, иногда радиолюбители при отсутствии готовых деталей изготавливают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаковым покрытием, при этом более тонкий провод наматывается на более толстый. Регулируя число витков, радиолюбители точно настраивают контура аппаратуры на нужную частоту.
Параллельная RLC-цепь, состоящая из резистора, конденсатора и катушки индуктивности
Историческая справка
Еще 275 лет назад были известны принципы создания конденсаторов. Так, в 1745 г. в Лейдене немецкий физик Эвальд Юрген фон Клейст и нидерландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку» — в ней диэлектриком были стенки стеклянной банки, а обкладками служили вода в сосуде и ладонь экспериментатора, державшая сосуд. Такая «банка» позволяла накапливать заряд порядка микрокулона (мкКл). После того, как ее изобрели, с ней часто проводили эксперименты и публичные представления. Для этого банку сначала заряжали статическим электричеством, натирая ее. После этого один из участников прикасался к банке рукой, и получал небольшой удар током. Известно, что 700 парижских монахов, взявшись за руки, провели лейденский эксперимент. В тот момент, когда первый монах прикоснулся к головке банки, все 700 монахов, сведенные одной судорогой, с ужасом вскрикнули.
В Россию «лейденская банка» пришла благодаря русскому царю Петру I, который познакомился с Мушенбруком во время путешествий по Европе, и подробнее узнал об экспериментах с «лейденской банкой». Петр I учредил в России Академию наук, и заказал Мушенбруку разнообразные приборы для Академии наук.
В дальнейшем конденсаторы усовершенствовались и становились меньше, а их емкость — больше. Конденсаторы широко применяются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который может быть использован для настройки приемника на нужную частоту.
Существует несколько типов конденсаторов, отличающихся постоянной или переменной емкостью и материалом диэлектрика.
Примеры конденсаторов
Оксидные конденсаторы в блоке питания сервера.
Промышленность выпускает большое количество типов конденсаторов различного назначения, но главными их характеристиками являются ёмкость и рабочее напряжение.
Типичные значение ёмкости конденсаторов изменяются от единиц пикофарад до сотен микрофарад, исключение составляют ионисторы, которые имеют несколько иной характер формирования ёмкости – за счёт двойного слоя у электродов – в этом они подобны электрохимическим аккумуляторам.
Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую поверхность электродов. У этих типов конденсаторов типичные значения ёмкости составляют десятки фарад, и в некоторых случаях они способны заменить в качестве источников тока традиционные электрохимические аккумуляторы.
Вторым по важности параметром конденсаторов является его рабочее напряжение. Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято применять конденсаторы с удвоенным значением рабочего напряжения.
Для увеличения значений ёмкости или рабочего напряжения используют приём объединения конденсаторов в батареи. При последовательном соединении двух однотипных конденсаторов рабочее напряжение удваивается, а суммарная ёмкость уменьшается в два раза. При параллельном соединении двух однотипных конденсаторов рабочее напряжение остаётся прежним, а суммарная ёмкость увеличивается в два раза.
Третьим по важности параметром конденсаторов является температурный коэффициент изменения ёмкости (ТКЕ).
Он даёт представление об изменении ёмкости в условиях изменения температур.
В зависимости от назначения использования, конденсаторы подразделяются на конденсаторы общего назначения, требования к параметрам которых некритичны, и на конденсаторы специального назначения (высоковольтные, прецизионные и с различными ТКЕ).
Маркировка конденсаторов
Подобно резисторам, в зависимости от габаритов изделия, может применяться полная маркировка с указанием номинальной ёмкости, класса отклонения от номинала и рабочего напряжения. Для малогабаритных исполнений конденсаторов применяют кодовую маркировку из трёх или четырёх цифр, смешанную цифро-буквенную маркировку и цветовую маркировку.
Соответствующие таблицы пересчёта маркировок по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но самым действенным и практичным методом проверки номинала и исправности элемента реальной схемы остаётся непосредственное измерение параметров выпаянного конденсатора с помощью мультиметра.
Оксидный конденсатор собран из двух алюминиевых лент и бумажной прокладки с электролитом. Одна из алюминиевых лент покрыта слоем оксида алюминия и служит анодом. Катодом служит вторая алюминиевая лента и бумажная лента с электролитом. На алюминиевых лентах видны следы электрохимического травления, позволяющего увеличить их площадь поверхности, а значит и емкость конденсатора.
Предупреждение: поскольку конденсаторы могут накапливать большой заряд при весьма высоком напряжении, во избежание поражения электрическим током необходимо перед измерением параметров конденсатора разряжать его, закоротив его выводы проводом с высоким сопротивлением внешней изоляции. Лучше всего для этого подходят штатные провода измерительного прибора.
Оксидные конденсаторы: данный тип конденсатора обладает большой удельной емкостью, то есть, емкостью на единицу веса конденсатора. Одна обкладка таких конденсаторов представляет собой обычно алюминиевую ленту, покрытую слоем оксида алюминия.
Второй обкладкой служит электролит. Так как оксидные конденсаторы имеют полярность, то принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения.
Твердотельные конденсаторы: в них вместо традиционного электролита в качестве обкладки используется органический полимер, проводящий ток, или полупроводник.
Трехсекционный воздушный конденсатор переменной емкости
Переменные конденсаторы: емкость может меняться механическим способом, электрическим напряжением или с помощью температуры.
Пленочные конденсаторы: диапазон емкости данного типа конденсаторов составляет примерно от 5 пФ до 100 мкФ.
Имеются и другие типы конденсаторов.
Ионисторы
В наши дни популярность набирают ионисторы.
Ионистор (суперконденсатор) — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита. Начало созданию ионисторов было положено в 1957 году, когда был запатентован конденсатор с двойным электрическим слоем на пористых угольных электродах.
С появлением ионисторов появилась возможность использовать их в электрических цепях в качестве источников напряжения. Такие суперконденсаторы имеют долгий срок службы, малый вес, высокие скорости зарядки-разрядки. В перспективе данный вид конденсаторов может заменить обычные аккумуляторы. Основными недостатками ионисторов является меньшая, чем у электрохимических аккумуляторов удельная энергия (энергия на единицу веса), низкое рабочее напряжение и значительный саморазряд.
Ионисторы применяются в автомобилях Формулы-1. В системах рекуперации энергии, при торможении вырабатывается электроэнергия, которая накапливается в маховике, аккумуляторах или ионисторах для дальнейшего использования.
Электромобиль А2В Университета Торонто.
Общий вид
В бытовой электронике ионисторы применяются для стабилизации основного питания и в качестве резервного источника питания таких приборов как плееры, фонари, в автоматических коммунальных счетчиках и в других устройствах с батарейным питанием и изменяющейся нагрузкой, обеспечивая питание при повышенной нагрузке.
В общественном транспорте применение ионисторов особенно перспективно для троллейбусов, так как становится возможна реализация автономного хода и увеличения маневренности; также ионисторы используются в некоторых автобусах и электромобилях.
Электромобиль А2В Университета Торонто. Под капотом
Электрические автомобили в настоящем времени выпускают многие компании, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто совместно с компанией Toronto Electric разработали полностью канадский электромобиль A2B. В нем используются ионисторы вместе с химическими источниками питания, так называемое гибридное электрическое хранение энергии.
Двигатели данного автомобиля питаются от аккумуляторов весом 380 килограмм. Также для подзарядки используются солнечные батареи, установленные на крыше электромобиля.
Емкостные сенсорные экраны
В современных устройствах все чаще применяются сенсорные экраны, которые позволяют управлять устройствами путем прикосновения к панелям с индикаторами или экранам. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных касаний. Принцип работы емкостных экранов основывается на том, что предмет большой емкости проводит переменный ток. В данном случае этим предметом является тело человека.
Поверхностно-емкостные экраны
Cенсорный экран iPhone выполнен по проекционно-емкостной технологии.
Таким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. В качестве резистивного материала обычно применяется имеющий высокую прозрачность и малое поверхностное сопротивление сплав оксида индия и оксида олова.
Электроды, подающие на проводящий слой небольшое переменное напряжение, располагаются по углам экрана. При касании к такому экрану пальцем появляется утечка тока, которая регистрируется в четырех углах датчиками и передается в контроллер, который определяет координаты точки касания.
Преимущество таких экранов заключается в долговечности (около 6,5 лет нажатий с промежутком в одну секунду или порядка 200 млн. нажатий). Они обладают высокой прозрачностью (примерно 90%). Благодаря этим преимуществам, емкостные экраны уже с 2009 года активно начали вытеснять резистивные экраны.
Недостаток емкостных экранов заключается в том, что они плохо работают при отрицательных температурах, есть трудности с использованием таких экранов в перчатках. Если проводящее покрытие расположено на внешней поверхности, то экран является достаточно уязвимым, поэтому емкостные экраны применяются лишь в тех устройствах, которые защищены от непогоды.
Проекционно-емкостные экраны
Помимо поверхностно-емкостных экранов, существуют проекционно-емкостные экраны.
Их отличие заключается в том, что на внутренней стороне экрана нанесена сетка электродов. Электрод, к которому прикасаются, вместе с телом человека образует конденсатор. Благодаря сетке, можно получить точные координаты касания. Проекционно-емкостный экран реагирует на касания в тонких перчатках.
Проекционно-емкостные экраны также обладают высокой прозрачностью (около 90%). Они долговечны и достаточно прочные, поэтому их широко применяют не только в персональной электронике, но и в автоматах, в том числе установленных на улице.
Автор статьи: Sergey Akishkin, Tatiana Kondratieva
Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.
10 мкф в ф
Код для вставки без рекламы с прямой ссылкой на сайт. Код для вставки с рекламой без прямой ссылки на сайт. Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор.
Поиск данных по Вашему запросу:
10 мкф в ф
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Керамические помехоподавляющие конденсаторы и фильтры нижних частот АО «НИИ «Гириконд»
- КОНДЕНСАТОРЫ
- Электроника для начинающих
- Урок 2.3 — Конденсаторы
- Кодовая, цифровая маркировка конденсаторов
- Как выбрать конденсатор?
- Маркировка конденсаторов
- Конденсаторы электролитические 10 мкФ
- Введение в электронику.
Конденсаторы
КонденсаторыПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Когда нету нужной емкости конденсатора
Керамические помехоподавляющие конденсаторы и фильтры нижних частот АО «НИИ «Гириконд»
Random converter. Знаете ли вы, что магнитная пленка-визуализатор позволят наблюдать стационарные и медленно изменяющиеся магнитные поля? Конденсаторы — устройства для накопления заряда в электронном оборудовании.
Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:. Здесь Q — электрический заряд, измеряется в кулонах Кл , — разность потенциалов, измеряется в вольтах В. В системе СИ электроемкость измеряется в фарадах Ф.
Фарад является очень большой емкостью для изолированного проводника. Так, металлический уединенный шар радиусом в 13 радиусов Солнца имел бы емкость равную 1 фарад. А емкость металлического шара размером с Землю была бы примерно микрофарад мкФ. Так как 1 фарад — очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад мкФ , равный одной миллионной фарада; нанофарад нФ , равный одной миллиардной; пикофарад пФ , равный одной триллионной фарада.
В системе СГСЭ основной единицей емкости является сантиметр см. СГСЭ — это расширенная система СГС для электродинамики, то есть, система единиц в которой сантиметр, грам, и секунда приняты за базовые единицы для вычисления длины, массы и времени соответственно. Понятие электрической емкости относится не только к проводнику, но и к конденсатору. Конденсатор — система двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин обкладок.
Конденсатор от лат. Например, иногда радиолюбители при отсутствии готовых деталей изготавливают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаковым покрытием, при этом более тонкий провод наматывается на более толстый.
Регулируя число витков, радиолюбители точно настраивают контура аппаратуры на нужную частоту. Примеры изображения конденсаторов на электрических схемах приведены на рисунке. Еще лет назад были известны принципы создания конденсаторов. Так, в г. После того, как ее изобрели, с ней часто проводили эксперименты и публичные представления.
Для этого банку сначала заряжали статическим электричеством, натирая ее. После этого один из участников прикасался к банке рукой, и получал небольшой удар током. Известно, что парижских монахов, взявшись за руки, провели лейденский эксперимент. В тот момент, когда первый монах прикоснулся к головке банки, все монахов, сведенные одной судорогой, с ужасом вскрикнули.
В дальнейшем конденсаторы усовершенствовались и становились меньше, а их емкость — больше.
Конденсаторы широко применяются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который может быть использован для настройки приемника на нужную частоту.
Существует несколько типов конденсаторов, отличающихся постоянной или переменной емкостью и материалом диэлектрика. Промышленность выпускает большое количество типов конденсаторов различного назначения, но главными их характеристиками являются ёмкость и рабочее напряжение. Типичные значение ёмкости конденсаторов изменяются от единиц пикофарад до сотен микрофарад, исключение составляют ионисторы, которые имеют несколько иной характер формирования ёмкости — за счёт двойного слоя у электродов — в этом они подобны электрохимическим аккумуляторам.
Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую поверхность электродов. У этих типов конденсаторов типичные значения ёмкости составляют десятки фарад, и в некоторых случаях они способны заменить в качестве источников тока традиционные электрохимические аккумуляторы. Вторым по важности параметром конденсаторов является его рабочее напряжение. Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято применять конденсаторы с удвоенным значением рабочего напряжения.
Для увеличения значений ёмкости или рабочего напряжения используют приём объединения конденсаторов в батареи. При последовательном соединении двух однотипных конденсаторов рабочее напряжение удваивается, а суммарная ёмкость уменьшается в два раза. При параллельном соединении двух однотипных конденсаторов рабочее напряжение остаётся прежним, а суммарная ёмкость увеличивается в два раза.
Третьим по важности параметром конденсаторов является температурный коэффициент изменения ёмкости ТКЕ. Он даёт представление об изменении ёмкости в условиях изменения температур. В зависимости от назначения использования, конденсаторы подразделяются на конденсаторы общего назначения, требования к параметрам которых некритичны, и на конденсаторы специального назначения высоковольтные, прецизионные и с различными ТКЕ.
Подобно резисторам, в зависимости от габаритов изделия, может применяться полная маркировка с указанием номинальной ёмкости, класса отклонения от номинала и рабочего напряжения.
Для малогабаритных исполнений конденсаторов применяют кодовую маркировку из трёх или четырёх цифр, смешанную цифро-буквенную маркировку и цветовую маркировку. Соответствующие таблицы пересчёта маркировок по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но самым действенным и практичным методом проверки номинала и исправности элемента реальной схемы остаётся непосредственное измерение параметров выпаянного конденсатора с помощью мультиметра.
Предупреждение: поскольку конденсаторы могут накапливать большой заряд при весьма высоком напряжении, во избежание поражения электрическим током необходимо перед измерением параметров конденсатора разряжать его, закоротив его выводы проводом с высоким сопротивлением внешней изоляции. Лучше всего для этого подходят штатные провода измерительного прибора.
Оксидные конденсаторы: данный тип конденсатора обладает большой удельной емкостью, то есть, емкостью на единицу веса конденсатора.
Одна обкладка таких конденсаторов представляет собой обычно алюминиевую ленту, покрытую слоем оксида алюминия. Второй обкладкой служит электролит. Так как оксидные конденсаторы имеют полярность, то принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения. Твердотельные конденсаторы: в них вместо традиционного электролита в качестве обкладки используется органический полимер, проводящий ток, или полупроводник.
Переменные конденсаторы: емкость может меняться механическим способом, электрическим напряжением или с помощью температуры. Пленочные конденсаторы: диапазон емкости данного типа конденсаторов составляет примерно от 5 пФ до мкФ. В наши дни популярность набирают ионисторы.
Ионистор суперконденсатор — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита.
Начало созданию ионисторов было положено в году, когда был запатентован конденсатор с двойным электрическим слоем на пористых угольных электродах.
Двойной слой, а также пористый материал помогли увеличить емкость такого конденсатора за счет увеличения площади поверхности. В дальнейшем эта технология дополнялась и улучшалась. На рынок ионисторы вышли в начале восьмидесятых годов прошлого века. С появлением ионисторов появилась возможность использовать их в электрических цепях в качестве источников напряжения.
Такие суперконденсаторы имеют долгий срок службы, малый вес, высокие скорости зарядки-разрядки. В перспективе данный вид конденсаторов может заменить обычные аккумуляторы.
Основными недостатками ионисторов является меньшая, чем у электрохимических аккумуляторов удельная энергия энергия на единицу веса , низкое рабочее напряжение и значительный саморазряд. Ионисторы применяются в автомобилях Формулы В системах рекуперации энергии, при торможении вырабатывается электроэнергия, которая накапливается в маховике, аккумуляторах или ионисторах для дальнейшего использования.
В бытовой электронике ионисторы применяются для стабилизации основного питания и в качестве резервного источника питания таких приборов как плееры, фонари, в автоматических коммунальных счетчиках и в других устройствах с батарейным питанием и изменяющейся нагрузкой, обеспечивая питание при повышенной нагрузке. В общественном транспорте применение ионисторов особенно перспективно для троллейбусов, так как становится возможна реализация автономного хода и увеличения маневренности; также ионисторы используются в некоторых автобусах и электромобилях.
Электрические автомобили в настоящем времени выпускают многие компании, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто совместно с компанией Toronto Electric разработали полностью канадский электромобиль A2B. В нем используются ионисторы вместе с химическими источниками питания, так называемое гибридное электрическое хранение энергии. Двигатели данного автомобиля питаются от аккумуляторов весом килограмм.
Также для подзарядки используются солнечные батареи, установленные на крыше электромобиля.
В современных устройствах все чаще применяются сенсорные экраны, которые позволяют управлять устройствами путем прикосновения к панелям с индикаторами или экранам. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных касаний. Принцип работы емкостных экранов основывается на том, что предмет большой емкости проводит переменный ток.
В данном случае этим предметом является тело человека. Таким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. В качестве резистивного материала обычно применяется имеющий высокую прозрачность и малое поверхностное сопротивление сплав оксида индия и оксида олова.
Электроды, подающие на проводящий слой небольшое переменное напряжение, располагаются по углам экрана. При касании к такому экрану пальцем появляется утечка тока, которая регистрируется в четырех углах датчиками и передается в контроллер, который определяет координаты точки касания.
Преимущество таких экранов заключается в долговечности около 6,5 лет нажатий с промежутком в одну секунду или порядка млн. Благодаря этим преимуществам, емкостные экраны уже с года активно начали вытеснять резистивные экраны. Недостаток емкостных экранов заключается в том, что они плохо работают при отрицательных температурах, есть трудности с использованием таких экранов в перчатках.
Если проводящее покрытие расположено на внешней поверхности, то экран является достаточно уязвимым, поэтому емкостные экраны применяются лишь в тех устройствах, которые защищены от непогоды. Помимо поверхностно-емкостных экранов, существуют проекционно-емкостные экраны.
Их отличие заключается в том, что на внутренней стороне экрана нанесена сетка электродов. Электрод, к которому прикасаются, вместе с телом человека образует конденсатор. Благодаря сетке, можно получить точные координаты касания. Проекционно-емкостный экран реагирует на касания в тонких перчатках. Они долговечны и достаточно прочные, поэтому их широко применяют не только в персональной электронике, но и в автоматах, в том числе установленных на улице.
(-6). Похожие вопросы. Также спрашивают. Мобильная версия.
Электроника для начинающих
Главная О сайте BEAM-робототехника BEAM-роботы Искусственная жизнь BEAM-философия Технологии и устройство Робототехника для начинающих Как сделать первого робота Несколько увлекательных экспериментов с первым самодельным роботом Основы Электроника для начинающих Электронные компонеты Резистор Конденсатор Диод Транзистор Светодиод Фототранзистор Основы электроники Алгебра логики Логическое сложение Логическое умножение Логическое отрицание Законы алгебры логики Логические элементы Логические микросхемы Схемы роботов Разработка схем роботов Математические методы Основы схемотехники Схема робота, ищущего свет Схема робота, избегающего препятствия Технологии Платформы Макетирование Монтаж BEAM-роботов Как сделать робота Как сделать простейшего робота в домашних условиях Как сделать простого робота на одной микросхеме Как создать робота с логической схемой Создание робота для поиска света с элементами логики Робот своими руками, избегающий препятствия Самодельный рисующий робот.
Основы Конденсатор. Емкость конденсатора. Заряд конденсатора. Конденсатор — это электронное устройство, обладающее электрической емкостью, то есть способностью накапливать электрический заряд заряжаться. Сайт находится в разработке, поэтому, пожалуйста, проявите снисходительность к тому, что материалов, пока мало. В скором времени материалы появятся.
Урок 2.3 — Конденсаторы
Продукция Конденсаторы и фильтры Чип — конденсаторы. Танталовые оксидно-полупроводниковые конденсаторы. Конденсаторы с органическим диэлектриком. Курчатова, 10 Написать письмо. Чип — конденсаторы Продукция Конденсаторы и фильтры Чип — конденсаторы.
Для маркировки номиналов и допускаемых отклонений от них на резисторах и конденсаторах широкого применения используют специальный четырехзначный код. Первые три знака буква и две цифры обозначают номинал, последний буква — допуск.
Кодовая, цифровая маркировка конденсаторов
Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах.
Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока. Конденсатор проводит переменный ток и не пропускает постоянный.
Как выбрать конденсатор?
Алюминиевый электролитический конденсатор радиального типа — электролитическое накопительное устройство постоянной ёмкости 10мкФ при напряжении 16В, 50В, 63В, В, В, В, В, В, В. Корпус цилиндрический с однонаправленными проволочными гибкими выводами радиального типа radial lead или с жесткими выводами лепестковыми snap-in. Представленные серии конденсаторов имеют полярный тип конструкции. Полярность выводов, краткие технические данные, а также маркировка конденсатора нанесены на корпусе с помощью краски.
Радиальные электролитические конденсаторы широко используются в зарядных устройствах и электроисточниках питания, частотных преобразователях, акустической и бытовой технике. Подробные характеристики, расшифровка маркировки, габаритные и установочные размеры алюминиевых электролитических конденсаторов указаны ниже.
Конденсаторы представлены широким рядом емкостей в диапазоне 4,7 пФ 10 мкФ, разными группами температурной стабильности (МП0, Н20, Н50 и.
Маркировка конденсаторов
10 мкф в ф
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. При такой маркировке буква указывает на десятичную запятую и обозначение мкФ, нФ, пФ , а цифры — на значение емкости:.
Конденсаторы электролитические 10 мкФ
ВИДЕО ПО ТЕМЕ: В моей смерти прошу винить Клаву К.
Для определения емкости используется физическая величина называемая — фарад Ф. Значение одного фарада для практически любой схемы будет просто огромным, поэтому маркировка конденсаторов более малыми единицами измерения. Чаще всего применяется величина мкФ mF. Для понимание перевода одной величины в другую, рассмотрим простой практический пример: На участке представленной ниже принципиальной схемы указаны конденсаторы: Спф, С,1мкф, Снф.
Во время работы над разделом о конденсаторах я подумал, что было бы полезно объяснить, почему один тип конденсаторов может быть заменен другим.
Введение в электронику. Конденсаторы
Конструкция конденсаторов К Внешний вид конденсаторов К Вносимое затухание А, дБ, не менее, на частоте f , МГц.
Внешний вид фильтров Б Емкостными элементами фильтров являются конденсаторы К рис. Внешний вид фильтров Б27, Б и Б
Пользователь интересуется товаром MP — Встраиваемый цифровой термометр с выносным датчиком. Пользователь интересуется товаром BM — Датчик уровня воды. Конденсатор встречается в наборах Мастер Кит да и вообще в электронных устройствах почти так же часто, как и резистор. Поэтому важно хотя бы в общих чертах представлять его основные характеристики и принцип работы.
Generic 720Pcs 0805 SMD F Ceramic Capacitor Assorted Kit 1pF~10uF 36
Choose your location
Please selectAbiaAdamawaAkwa IbomAnambraBauchiBayelsaBenueBornoCross RiverDeltaEbonyiEdoEkitiEnuguFederal Capital TerritoryGombeImoJigawaKadunaKanoKebbiKogiKwaraLagosNasarawaNigerOgunOndoOsunOyoPlateauRiversSokotoYobe
Please selectAbule Egba (Agbado Ijaye Road)Abule Egba (Ajasa Command Rd)Abule Egba (Ajegunle)Abule Эгба (Алагбадо)Абуле Эгба (Алакуко)Абуле Эгба (Экоро-роуд)Абуле-Эгба (Мейран-роуд)Абуле-Эгба (Новый Око-Оба)Абуле-Эгба (Старая Отта-роуд)АгбараАгеге (Аджувон-Акуте-роуд)Агеге (Допему)Агеге (Иджу-роуд) Агеге (Старая дорога Абеокута) Агеге (Старая дорога Отта) Агеге (Ориле Агеге) АГИЛИТИАГУНГИ (ЛЕККИ) АДЖАО ЭСТЕЙТАЛЬФА БИЧАМУВОАНТОНИ ДЕРЕВНЯ Папа (Аджегунле) Апапа (Амукоко) Апапа (GRA) Апапа (Кири кири) Апапа (Олоди) Апапа (Суру Алаба) Apapa (Tincan)Apapa (Warf Rd)AWOYAYAAwoyaya-Контейнерный автобусAwoyaya-Eko Akete EstateAwoyaya-EputuAwoyaya-Gbetu Iwerekun RoadAwoyaya-Idowu EletuAwoyaya-Mayfair GardensAwoyaya-Ogunlana BusstopAwoyaya-OlogunfeAwoyaya-OribanwaBadagryBERGERBogijeCokerDoyinEjigbo-Ailegun RoadEjigbo-BucknorEjigbo-Ile EpoEjigbo-Isheri OsunEjigbo-Jakande Wood MarketEjigbo-NNPC RoadEjigbo-Oke-AfaEjigbo-PipelineEjigbo-PowerlineElemoroEPEFagba (Iju Road)FESTAC (1st Avenue)FESTAC (2nd Avenue )FESTAC (3-я авеню)FESTAC (4-я авеню)FESTAC (5-я авеню)FESTAC (6-я авеню)FESTAC (7-я авеню)Gbagada- IfakoGbagada-Abule OkutaGbagada-AraromiGbagada-Deeper LifeGbagada-DiyaGbagada-ExpresswayGbagada-HospitalGbagada-L&KGbagada-New GarageGbagada-OlopomejiGbagada -PedroGbagada-SawmillGbagada-SholuyiIbeju-Lekki AiyetejuIbeju-Lekki AkodoIbeju-Lekki Amen EstateIbeju-Lekki Dangote fertilizerIbeju-Lekki Dangote RefineryIbeju-Lekki Dano MilkIbeju-Lekki Eleko JunctionIbeju-Lekki IgandoIbeju-Lekki MagbonIbeju-Lekki OnosaIbeju-Lekki OrimeduIbeju-Lekki Pan African UniversityIbeju- Лекки ШапатиIDIMUIGANDOIJANIKINIJEGUN IKOTUNIjegun-Obadore RoadIJORAIikeja (ADENIYI JONES)Ikeja ( ALAUSA)Ikeja (ALLEN AVENUE)Ikeja (компьютерная деревня)Ikeja (GRA)IKEJA (M M Airport)Ikeja (MANGORO)Ikeja (OBA-AKRAN)Ikeja (OPEBI)IKORODU (Adamo)IKORODU (Agbede)Ikorodu (Agbowa)IKORODU (Agric )ИКОРОДУ (Баеку)ИКОРОДУ (Эйита)ИКОРОДУ (Гберигбе)ИКОРОДУ (Иджеде)ИКОРОДУ (Имота)ИКОРОДУ (Ита олуво)ИКОРОДУ (Итамага)ИКОРОДУ (Офин)ИКОРОДУ (Оводе-Ибесе)Икороду-роуд-АджегунлеИкороду-роуд-ИравоИкороду-роуд-Оводе OnirinIKORODU(Elepe)IKORODU(Laspotech)Ikorodu(Ogolonto)IKORODU(Sabo)Ikorodu- Imota Caleb UniversityIkorodu-AgufoyeIkorodu-BensonIkorodu-GarageIkorodu-OdokekereIkorodu-OdonlaIkorodu-OgijoIKOTAIKOTUNIkoyi (Awolowo Road)Ikoyi (Bourdillon Road)Ikoyi (Bourdillon) Ikoyi (Keffi)Ikoyi (Kings way road)Ikoyi (Obalende)Ikoyi (Queens Drive)IKOYI MTN (PICKUP STATION)Ikoyi-Banana IslandILAJE (BARIGA)ILUPEJU (Lagos)ISHERI IKOTUNISHERI MAGODOISOLOIyana EjigboIYANA IBAIyana Ipaja (Abejasan)Iyana Ipa Ияна Ипая (Айобо-роуд)Ияна Ипая (Командная дорога)Ияна Ипая (Эгбеда)Ияна Ипая (Икола-роуд)Ия na Ipaja (Iyana Ipaja Road)Iyana Ipaja (Shasha)JAKANDE (LEKKI)JANKANDE (ISOLO)Jumia-Experience-CenterKetu- AgboyiKetu-AlapereKetu-CMD roadKetu-DemurinKetu-Ikosi RoadKetu-Ile IleKetu-Iyana SchoolKetu-Tipper GarageLagos Island (Adeniji) Остров Лагос (Марина)Остров Лагос (Оникан)Остров Лагос (Сура)Остров Лагос (TBS)ЛАКОВЕЛакове-Адеба-роудЛакове-ГольфЛакове-КаджолаЛакове-Школьные воротаLEKKI -VGCLekki 1 (Bishop Durosimi)Lekki 1 (F.
T. Kuboye street)Lekki 1 (Omorinre Johnson) )Lekki Phase 1 (Admiralty Road)Lekki Phase 1 (Admiralty way)Lekki Phase 1 (Fola Osibo)LEKKI-AGUNGILEKKI-AJAH (ABIJO)LEKKI-AJAH (ADDO ROAD)LEKKI-AJAH (BADORE)LEKKI-AJAH (ILAJE)LEKKI -AJAH (ILASAN)LEKKI-AJAH (JAKANDE)LEKKI-AJAH (SANGOTEDO)Lekki-AwoyayaLekki-ChiscoLEKKI-ELFLEKKI-IGBOEFONLEKKI-IKATE ELEGUSHILEKKI-JAKANDE (KAZEEM ELETU)LEKKI-MARUWALEKKI-ONIRU ESTATELEKKI-OSAPA (LONDONMagLANDAMGONGODOMARY) )MEBANMUMILE 12Mile 12-AjelogoMile 12-Agboyi KetuMile 12-Doyin OmololuMile 12-OrishigunMILE 2Mushin-Palm АвенюАвтодорога Мушин-АгегеРынок Мушин-ДалекоАтере Мушин-ФатайМушин-Иди ОроУлица Мушин-Иди-АрабаДорога Мушин-ИласамаяДорога Мушин-Исоло Дорога Мушин-ЛадипоРынок Мушин-МушинМушин-ОлатеджуМушин-Папа АджаоОдонгунянОгба-Акило-роудОгба-Колледж-роудОгба-Агуда-Латеф Джаканде-роудОгба-Агуда-Латиф Джаканде-роуд -ГрафствоОгба-Ифако-ИдиагбонОгба-Ифако-ОримоладеОгба-Ишери-роудОгба-ОбаволеОгба-ОджодуОгба-Оке ИраОгба-Оке Ира 2-й перекрестокОГБА-Сурулере Инд РдОгба-Вемко РоудОГУДУОджо ШибириОджо-Абуле ОшунОджо-АдалокоРаджо-АльабагоОджо-АльабагоОджо-АльбагоОджо-Аджанг SuruOjo-AlakijaOjo-CassidyOjo-IjegunOjo-IlogboOjo-Ojo BarracksOjo-OkokomaikoOjo-Old Ojo roadOjo-OnirekeOjo-PPLOjo-ShibiriOjo-Tedi TownOjo-Trade FairOjo-VolksOJODUOJOKOROOJOTAOKOKOMAIKOOKOTAOmole Phase 1Omole Phase 2OREGUNOreyo- IgbeORILEOSAPA (LEKKI)OSHODI-BOLADEOSHODI-ISOLOOSHODI-MAFOLUKUOSHODI-ORILEOSHODI -SHOGUNLEPalmgrove-OnipanuSari-IganmuSatelite-TownSOMOLUSurulere (Adeniran Ogunsanya)Surulere (Aguda)Surulere (Bode Thomas)Su Сурулере (Фатья Шитта) Сурулере (Иди Араба) Сурулере (Иджеша) Сурулере (Ипонри) Сурулере (Итире) Сурулере (Лавансон) Сурулере (Маша) Сурулере (Драйв Огунлана) Сурулере (Охуэлегба) VI (Адетокунбо Адемола) VI (Путь Ахмеда Белло) VI (епископ Абояде Коул) VI (Аджосе Адеогун) VI (Акин Адешола) VI (епископ Олувале) VI (Юсуф Абиодун) Остров Виктория (Адеола Одеку) Остров Виктория (Кофо Абайоми) Яба- Абуле ИджешаЯба- ФадейиЯба- (Сабо) Яба- (Unilag)Yaba-Abule OjaYaba-AdekunleYaba-AkokaYaba-AlagomejuYaba-College EducationYaba-Commercial AvenueYaba-FolagoroYaba-Herbert Macaulay WayYaba-JibowuYaba-MakokoYaba-Murtala Muhammed WayYaba-Onike IwayaYaba-OyingboYaba-TejuoshoYaba-University RoadYaba-Yabatech0005
Door Delivery
Delivery ₦ 4,016
Ready for delivery between 27 December & 03 January when you order within next 18mins
Pickup Station
Delivery ₦ 3,706
Прибытие на пункт выдачи между 27 декабря и 03 января при заказе в течение следующего 18 минут
Почтовая доставка
Доставка ₦ 121
Готовы к доставке между 18 января и 01 февраля Когда вы заказываете в течение следующих 18 минут
Политика возврата
БЕСПЛАТНО ДЛЯ 15 дней для официальных и 7 дней для получения 70005
.
другие подходящие товары.ПодробнееAerovox, 175 Вт, масляный конденсатор, металлогалогенный M57, 10 мкФ, 400 В переменного тока, Z73S4010MN
Поиск продукта
Для получения помощи специалиста звоните: 1-800-624-4488
- Защита от тока короткого замыкания UL-810
- Концевая заделка провода 18 AWG
- Сделано в соответствии со стандартами EIA-456-A
- Соответствует RoHS
- 10 микрофарад
Маслонаполненный конденсатор для освещения HID Aerovox Z73S4010MN подойдет для таких применений, как балласты для вывесок, зональное освещение и освещение для садоводства. Конденсатор, способный работать при температуре до 105 градусов Цельсия, изготовлен из высококачественных материалов, включая технологию пленки/фольги и экологически безопасное эпоксидированное соевое масло. Масляные конденсаторы Aerovox HID, рассчитанные на работу не менее 60 000 часов, имеют допуск по емкости +/-3%.
Установка только лицензированным электриком!
› Просмотреть характеристики и подробности
- Подробнее
- отзывов
- Часто задаваемые вопросы
Описание
- Защита от тока короткого замыкания UL-810
- Концевая заделка провода 18 AWG
- Сделано в соответствии со стандартами EIA-456-A
- Соответствует RoHS
- 10 микрофарад
Маслонаполненный конденсатор для освещения HID Aerovox Z73S4010MN подойдет для таких применений, как балласты для вывесок, зональное освещение и освещение для садоводства. Конденсатор, способный работать при температуре до 105 градусов Цельсия, изготовлен из высококачественных материалов, включая технологию пленки/фольги и экологически безопасное эпоксидированное соевое масло. Масляные конденсаторы Aerovox HID, рассчитанные на работу не менее 60 000 часов, имеют допуск по емкости +/-3%.
Установка только лицензированным электриком!
Брошюры и спецификации
- Технические характеристики Aerovox Z73S4010MN
Атрибуты продукта
| Марка | Аэровокс |
| MPN (деталь №) | З73С4010МН |
| Срок службы часов | 60 000 |
| Напряжение | 400 |
| Емкость | 10 мкФ |
| Температура корпуса. (Макс.) | 194 град. Ф |
| Материал корпуса | Металл |
| Наполнитель | Эпоксидированное соевое масло |
| Форма | Круглый |
| Использовать с | 175 Вт МЗ |
| Высота | 2,38 дюйма |
| Диаметр | 1,75 дюйма |
| Количество ящиков | 50 |
Дополнения
АЛЬТЕРНАТИВНЫЕ МАРКИ 480 В перем.
