Что представляет собой тестер транзисторов

Тестер транзисторов — это универсальный измерительный прибор, позволяющий проверять различные полупроводниковые компоненты и другие радиодетали. Его основные возможности:

• Определение типа и исправности транзисторов (биполярных, полевых)
• Измерение параметров транзисторов (коэффициент усиления, пороговое напряжение и др.)
• Проверка диодов, тиристоров, симисторов
• Измерение емкости конденсаторов
• Измерение индуктивности катушек
• Определение сопротивления резисторов
• Проверка кварцевых резонаторов

Прибор отличается простотой конструкции, но при этом обладает широким функционалом. Его популярность среди радиолюбителей обусловлена возможностью самостоятельной сборки и доработки.

История создания и развития тестера транзисторов

Первая версия тестера транзисторов была разработана немецким инженером Маркусом Фрейеком. Ключевые особенности его конструкции:

• Использование матрицы из 6 прецизионных резисторов
• Алгоритм перебора вариантов подключения выводов и анализа напряжений
• Простая схема на основе микроконтроллера
• Вывод информации на символьный ЖК-дисплей

Позднее разработку продолжил другой немецкий инженер — Карл-Хайнц Куббелер. Он существенно расширил возможности прибора:

• Добавил измерение частоты и генератор частоты
• Реализовал проверку кварцевых резонаторов
• Добавил измерение ESR конденсаторов
• Перешел на использование графического дисплея

Благодаря открытости проекта, многие радиолюбители дорабатывали схему и программное обеспечение тестера, добавляя новые функции. Это привело к появлению множества модификаций прибора.

Основные компоненты тестера транзисторов

Типовая конструкция тестера транзисторов включает следующие ключевые элементы:

• Микроконтроллер (обычно AVR семейства ATmega)
• Графический ЖК-дисплей 128×64 точки
• Матрица из 6 прецизионных резисторов (точность 0.1% или выше)
• Источник опорного напряжения на TL431
• Панель с контактами для подключения проверяемых компонентов
• Энкодер для управления
• Батарейное питание 9В

Ключевую роль играет матрица резисторов — от их точности зависит точность измерений прибора. Рекомендуется использовать резисторы с допуском не хуже 0.1%.

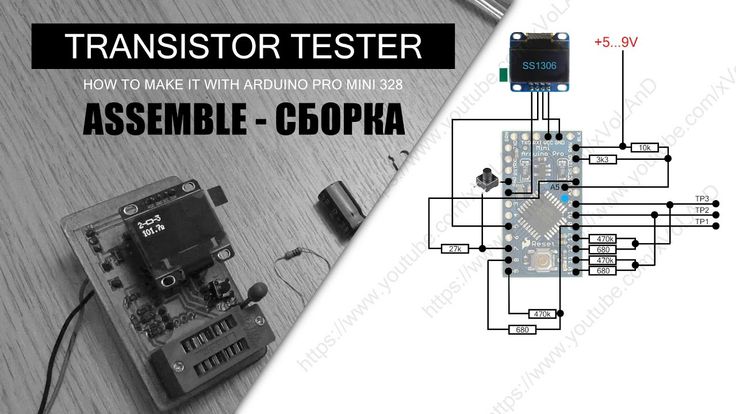

Процесс сборки тестера транзисторов

Сборка тестера транзисторов включает следующие основные этапы:

1. Монтаж резисторов на печатную плату. Начинают с установки прецизионных резисторов матрицы.
2. Установка конденсаторов, соблюдая полярность электролитических.
3. Монтаж полупроводниковых компонентов — транзисторов, стабилизатора, TL431.
4. Установка панельки для микроконтроллера.
5. Пайка разъемов, энкодера, контактной площадки.
6. Монтаж дисплея на стойках.
7. Установка микроконтроллера в панельку.

При монтаже важно соблюдать правильную ориентацию компонентов и не перегревать их при пайке. После сборки необходимо внимательно проверить монтаж на отсутствие ошибок и замыканий.

На что обратить внимание при сборке

При самостоятельной сборке тестера транзисторов следует уделить особое внимание нескольким моментам:

• Используйте качественный припой с флюсом для надежной пайки
• Будьте аккуратны при монтаже прецизионных резисторов матрицы
• Соблюдайте полярность при установке электролитических конденсаторов
• Правильно ориентируйте микросхемы и транзисторы
• Не перегревайте компоненты при пайке
• Проверяйте отсутствие замыканий после монтажа каждой группы элементов

Внимательность на этапе сборки поможет избежать проблем при последующей настройке и калибровке прибора.

Калибровка тестера транзисторов

После сборки тестер транзисторов необходимо откалибровать для обеспечения точности измерений. Процесс калибровки включает следующие шаги:

1. Замыкание всех трех контактов измерительной панели.
2. Запуск режима самотестирования через меню прибора.
3. Снятие перемычки после соответствующего сообщения на экране.
4. Подключение калибровочного конденсатора (обычно 220 нФ) к контактам 1 и 3.
5. Ожидание завершения автоматического процесса калибровки.

В ходе калибровки прибор измеряет внутренние сопротивления и емкости, а также корректирует опорные напряжения. Это позволяет компенсировать разброс параметров компонентов и обеспечить высокую точность измерений.

Основные режимы работы тестера транзисторов

Типовой тестер транзисторов обычно имеет следующие основные режимы работы:

• Проверка полупроводников (транзисторов, диодов и др.)
• Измерение емкости конденсаторов
• Измерение индуктивности катушек
• Определение сопротивления резисторов
• Измерение частоты внешнего сигнала
• Генератор частоты
• Проверка кварцевых резонаторов
• Самотестирование и калибровка

Переключение между режимами осуществляется с помощью энкодера через систему меню. В каждом режиме прибор автоматически определяет тип подключенного компонента и выводит его параметры на дисплей.

Проверка различных компонентов с помощью тестера

Рассмотрим особенности проверки основных типов электронных компонентов с помощью тестера транзисторов:

Проверка транзисторов

При подключении транзистора тестер определяет:

• Тип транзистора (биполярный, полевой)
• Структуру (NPN, PNP, N-канал, P-канал)
• Исправность (наличие обрывов, замыканий)
• Коэффициент усиления по току для биполярных
• Пороговое напряжение для полевых

Проверка диодов

Для диодов тестер измеряет:

• Прямое падение напряжения
• Обратный ток утечки
• Наличие пробоя

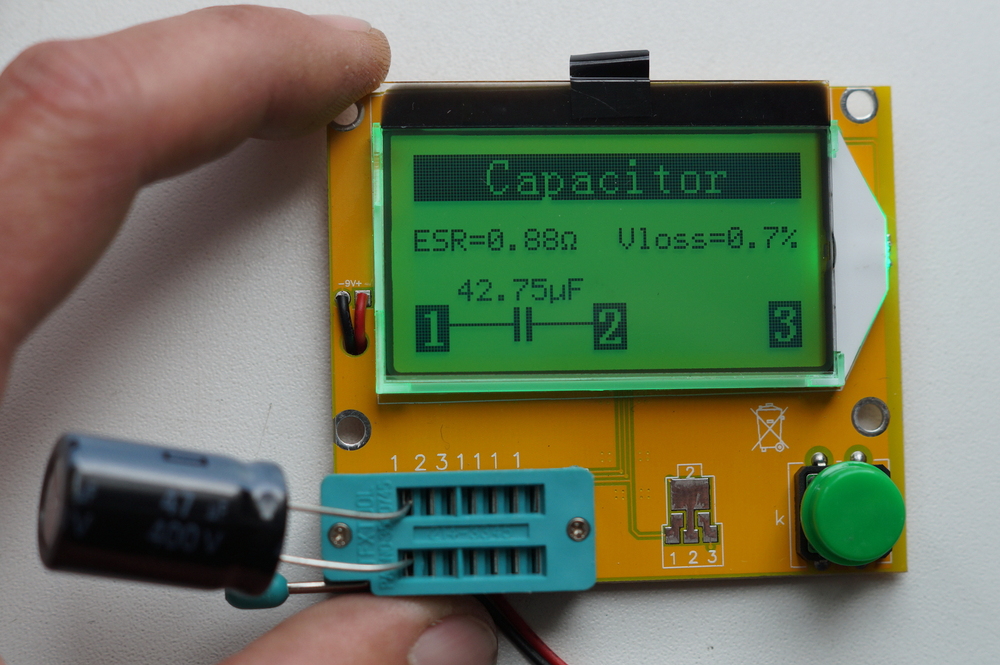

Измерение конденсаторов

При проверке конденсаторов определяются:

• Емкость (от десятков пФ до тысяч мкФ)
• ESR (эквивалентное последовательное сопротивление) для электролитических
• Наличие утечек или пробоя

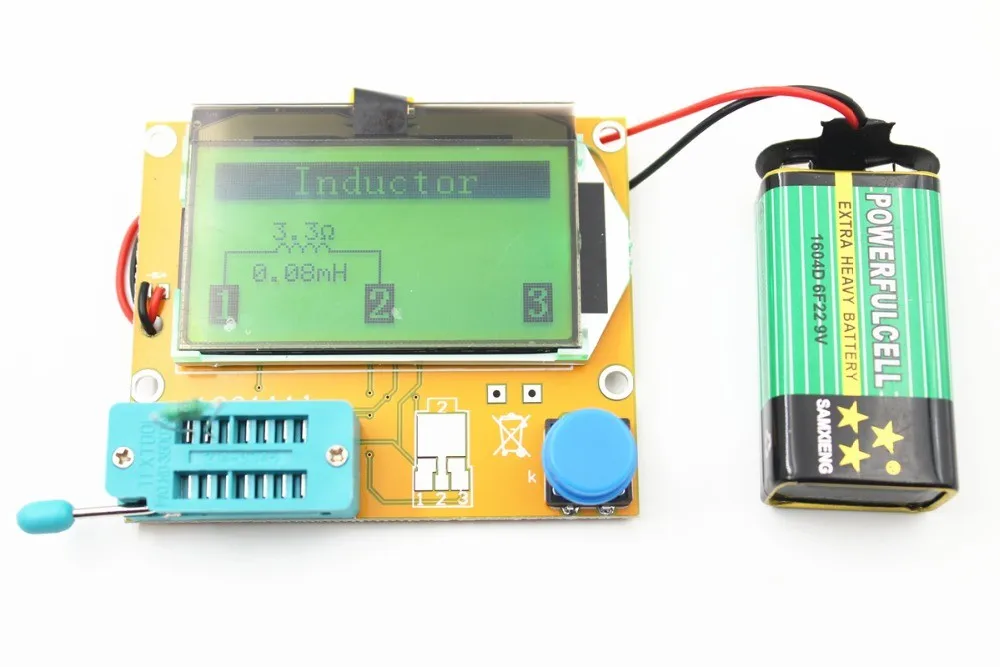

Измерение катушек индуктивности

Для катушек тестер позволяет измерить:

• Индуктивность (от единиц мкГн до единиц Гн)
• Добротность
• Последовательное сопротивление обмотки

Широкие возможности по проверке различных компонентов делают тестер транзисторов универсальным прибором для диагностики и отбраковки радиодеталей.

Преимущества и недостатки тестера транзисторов

Рассмотрим основные плюсы и минусы тестера транзисторов как измерительного прибора:

Преимущества:

• Универсальность — позволяет проверять множество типов компонентов
• Автоматическое определение типа подключенного элемента
• Простота использования — не требует сложных настроек
• Компактность и автономность питания
• Возможность самостоятельной сборки и модернизации
• Невысокая стоимость готового прибора или набора для сборки

Недостатки:

• Ограниченная точность измерений по сравнению со специализированными приборами
• Невозможность измерения мощных полупроводниковых приборов
• Отсутствие возможности проверки компонентов в схеме (in-circuit)
• Ограниченный диапазон измерения некоторых параметров

Несмотря на определенные ограничения, тестер транзисторов остается очень полезным прибором для быстрой проверки и сортировки электронных компонентов.

Тестер Транзисторов Маркуса | Практическая электроника

Типы тестируемых элементов:

название элемента	индикация на дисплее/диапазон
NPN транзисторы	«NPN»
PNP транзисторы	«PNP»
N-канальные-обогащенные MOSFET	«N-E-MOS»
P-канальные-обогащенные MOSFET	«P-E-MOS»
N-канальные-обедненные MOSFET	«N-D-MOS»
P-канальные-обедненные MOSFET	«P-D-MOS»
N-канальные JFET	«N-JFET»
P-канальные JFET	«P-JFET»
Тиристоры	«Tyrystor»
Симисторы	«Triak»
Диоды	«Diode»
Двухкатодные сборки диодов	«Double diode CK»
Двуханодные сборки диодов	«Double diode CA»
Два последовательно соединенных диода	«2 diode series»
Диоды симметричные	«Diode symmetric»
Резисторы	от 0,5 К до 500К [K]
Конденсаторы	от 0,2nF до 1000uF [nF, uF]

При измерении сопротивления или емкости устройство не дает высокой точности
Описание дополнительных параметров измерения:
— h31e (коэффициент усиления по току) — диапазон до 10000
— (1-2-3) — порядок подключенных выводов элемента
— Наличие элементов защиты — диода — «Символ диода»
— Прямое напряжение – Uf [mV]
— Напряжение открытия (для MOSFET) — Vt [mV]
— Емкость затвора (для MOSFET) — C= [nF]

Автор девайса Маркус, но в дальнейшем разработку продолжил Карл Хейнц.

Ну, что можно сказать, транзисторы и диоды определяет, емкости конденсаторов тоже, у электролитов и ESR показывает. О точности измерений пока ничего не могу сказать, времени чтобы поверить показания, пока нету. Тестер оказался не очень удобен в использовании.

Неудобства при использовании:

1. При каждом измерении нужно сначала приложить деталь к контактным площадка, а потом нажимать кнопку «Тест», причем времени проходит от момента включения до измерения не так мало.
2. Если тестируемый компонент сгорел с КЗ всех трех ножек, то в этом случае тестер перейдет в режим самотестирования.
3. Нет подсветки индикатора. Я подозреваю что просто не впаяли самые правые два пина на плате индикатора. Они кстати помечаются как «А» и «К».
4. Светодиодик индицирующий включение прибора горит очень ярко.
5. В тестере прошита старая программа, на профильных форумах, есть более свежие, у которых более удобно показывается распиновка компонента по ножкам.
6. Две клеммы непонятно какие, провод в них не зажмешь. Только штыри.

А вот и сама плата, маркировку Меги соскребли.

И вот не распаянная часть платы. На ней оказалась схема модуля обеспечивающей работу тестера от литиевого аккумулятора.

Собственно название редакции «Booster edition».

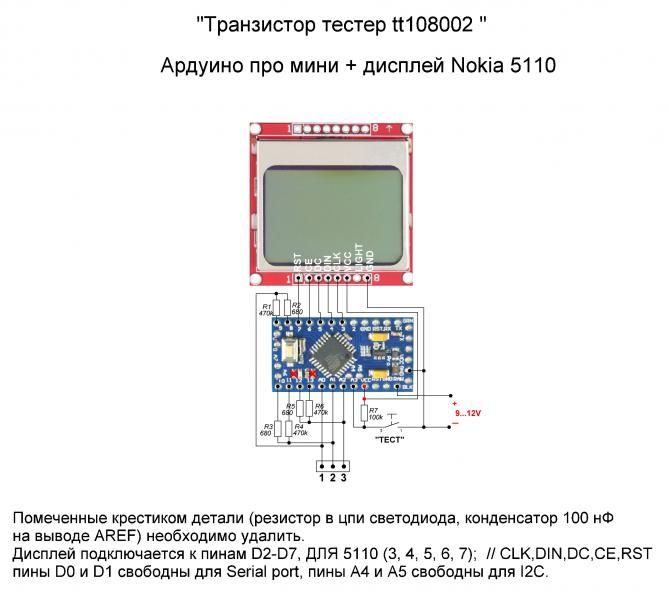

Схема тестера транзисторов

Обратите внимание, что распиновка микроконтроллера ATMega дана для корпуса DIP-28! В моем тестере использован TQFP-32. И стандартный разъем программирования на 10 выводов, а не на 6 как на схеме.

№ вывода	назначение
1	MOSI
2	+5В
3	не задействован
4	земля
5	RESET
6	земля
7	SCK
8	не задействован
9	MISO
10	не задействован

На фотографии первый контакт разъема — правый нижний.

Как запрограммировать тестера

Я захотел узнать, какая из ATMeg, установлена в моем тестере, поэтому решил припаять разъем для программирования BH-10. Но он туда не влезал из-за подстроечного резистора, поэтому боковая стенка разъема была отпилена ножовкой, а резистор отодвинут чуть выше.
Распиновка разъема полностью совпала с распиновкой программатора AS-4 и я смело подключил программатор и подал питания на тестер. Но вот не задача, программатор не видит процессор из-за того что питание подается на тестер только при нажатие кнопки, все остальное время 5В на процессоре нету. Даже если кнопку постоянно нажимать, программатор все равно не хочет «общаться» с процессором.
Чтобы подать постоянное питание достаточно замкнуть коллектор и эмиттер транзистора T3, тогда питание будет постоянно подаваться на IC3.
После установки перемычки, микроконтроллер стал определятся и читаться.

Прошивку 1.06К взял отсюда:
http://kazus.ru/forums/showpost.php?p=595426&postcount=21
Эта прошивка тоже работает:
http://kazus. ru/forums/showpost.php?p=594182&postcount=1

Самотестирование тестера транзисторов

Чтобы узнать какая версия прошивки в вашем тестере, нужно ввести тестер транзисторов в режим самотестирования, в так называемый selftest.
Итак, замыкаем все три входные клеммы тестера и запускаем тестер на измерение кнопкой «Test button». Устройство проводит всевозможные тесты, и примерно через минуту просит подключить к 1 и 3 клеммам конденсатор с емкостью больше 100нФ. Тесты идут дальше и в конце концов, тестер показывает версию прошивки.
В моем случае версия первоначальной прошивки оказалась 1.02к.

Свежие прошивки и самое активное обсуждение тут:

vrtp.ru/index.php?showtopic=16451

А вот тут продают платы для тестера по 2шт за 7долларов + стоимость доставки:
radiokot.ru/forum/viewtopic.php?f=51&t=84516

PS О своих впечатлениях по поводу тестера я ещё напишу 🙂

Для проверки понадобятся точные резисторы и конденсаторы, либо точный прибор по которым можно будет измерить неточные.

PPS

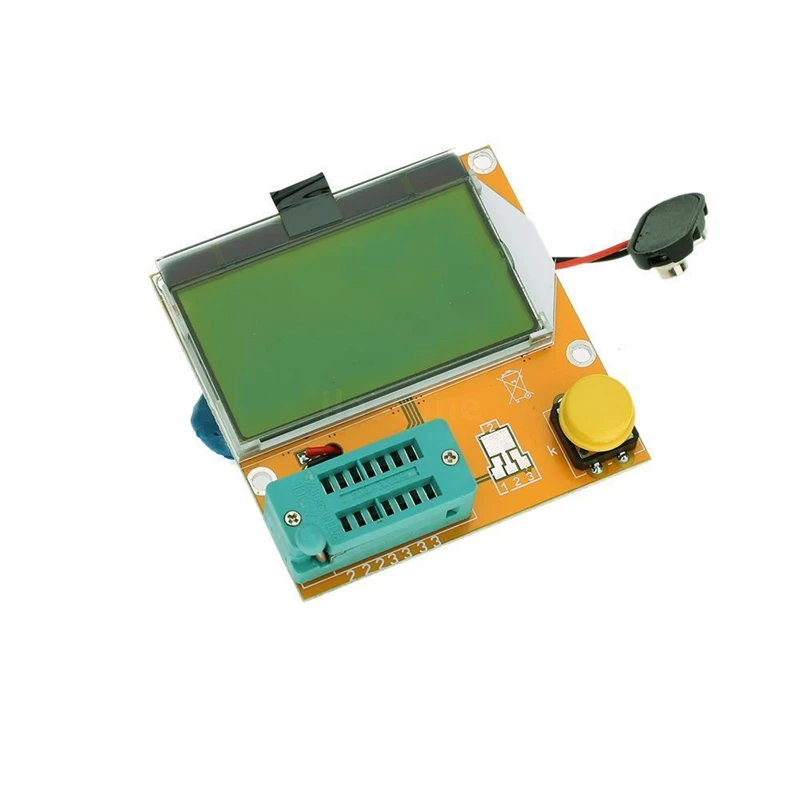

Тестер транзисторов с графическим индикатором

Случайно на ebay увидел новый тестер «ESR Meter 12864 LCD Transistor Tester Diode Triode Capacitance led MOS/PNP/NPN».
Продается за $33 и уже в корпусе, был порыв заказать на пробу, но остановил китайский язык 🙂

Что обещает продавец:

• Микроконтроллер ATMega328, прошивка 2013 с кучей функций.
• Внешний кварцевый резонатор на 8МГц.
• Подсветка LCD дисплея
• Потребление 2мА в режиме ожидания (я так понимаю это между измерениями), 20нА в выключенном состоянии.
• Мега в корпусе DIP, простота обновления прошивки (я так понимаю мега устанавливается в панельку)
• Питание от 9В батерейки (давно бы сделали от AA или лития)

Якобы новые функции:

• Автоматическое определение резисторов (и сборок из двух резисторов, а также среднего вывода переменных и подстроечных резисторов), конденсаторов, биполярных транзисторов обоих типов, MOSFET с обоими типами каналов, диодов, диодных сборок, тиристоров малой мощности — как unidirectional, так и bidirectional я предполагаю, что имеются ввиду тиристоры и симисторы.
• Автоматическое определение распиновки всех компонентов.
• Определение обратного диода в транзисторах, коэффициент усиления, прямое напряжение база-эмиттер.
• Измерение входной емкости и порогового напряжения для MOSFET.
• Графический индикатор 12864 с зеленой подсветкой, язык к сожалению только китайский
• Размеры прибора 140*90*55MM
• Управление одной кнопкой, автоматическое выключение (ну вообще-то так и раньше было, но на моде почему-то три кнопки)

Диапазоны измерений:

• Диапазон сопротивлений: 0,1 Ом — 50 МОм, разрешающая способность при измерение сопротивлений 0,1 Ом
• Диапазон емкостей: 30 пФ — 100 мФ, шаг 1 пФ
• Для конденсаторов с емкостью более 2 мкФ, измеряется ESR (эквивалентное последовательное сопротивление), разрешающая способность 0,01 Ом.
• Измеряется прямое напряжение на диодах и напряжение стабилизации для стабилитронов если оно меньше 4,5 В

А теперь куча фоток с результатами тестирования компонентов:

Запись опубликована 01. 02.2013 автором в рубрике Приборы и инструменты.

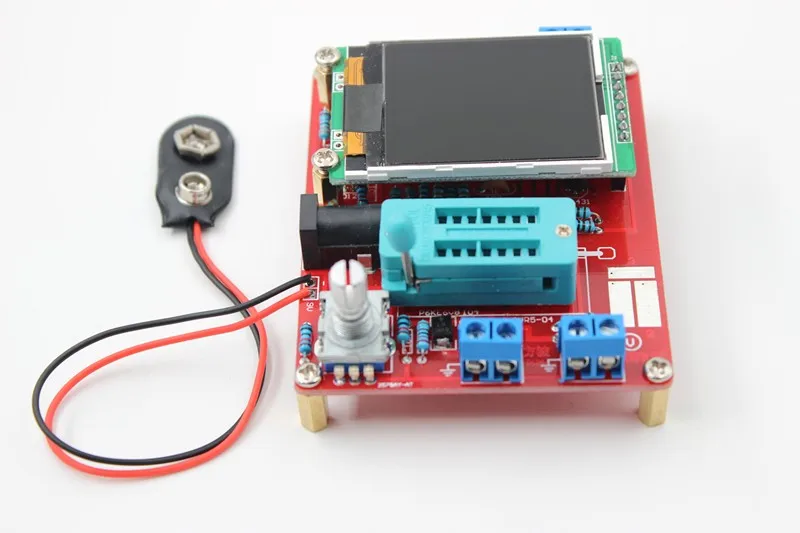

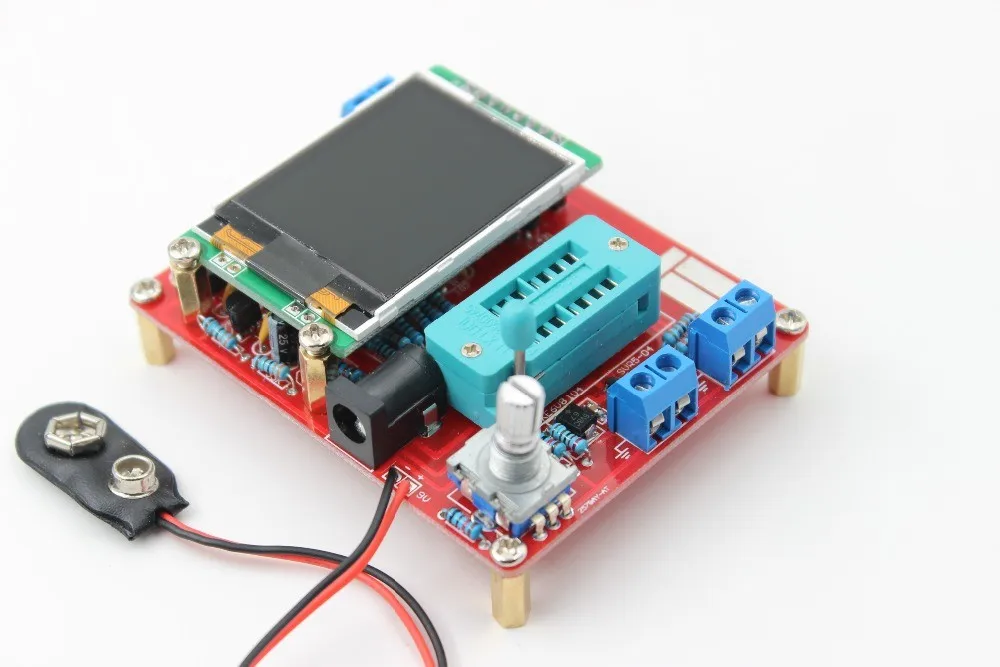

Конструктор для сборки популярного тестера транзисторов

Сегодня я попробую рассказать об одном из самых популярных самодельных измерительных приборов. Вернее не только о самом приборе, а о конструкторе для его сборки.
Скажу сразу, его можно найти дешевле в уже собранном виде, но что заменит интерес от сборки прибора своими руками?
В общем кому интересно, заходите 🙂

Этот прибор не зря считается одним из самых популярных мультиизмерительных приборов.
Заслужил он это за счет своей простоты в сборке, большой функциональности и довольно неплохих характеристик.
Появился он довольно давно, придумал его немец Маркус Фрейек, но как то так получилось, что на одном из этапов он перестал развивать этот проект и дальше им занялся другой немец, Карл-Хайнц Куббелер.
Так как деталей он содержит не очень много, то его сразу стали повторять и дорабатывать различные радиолюбители и энтузиасты своего дела.
Я примерно с год назад выкладывал пару вариантов для повторения.
Первый имел дополнение в виде автономного питания от литиевого аккумулятора и зарядное для него.
Второй я дорабатывал чуть больше, основные отличия — немного доработана схема подключения энкодера, переделано управление повышающим преобразователем для проверки стабилитронов, произведена программная доработка, в результате которой при проверке стабилитронов не надо держать кнопку нажатой, ну и на эту плату также перенесены преобразователь для аккумулятора и зарядное.
На момент публикации второй вариант был почти максимальным, не хватало только разве что графического индикатора.

В этом обзоре я расскажу о более простой, но при этом более наглядной версии прибора (за счет применения графического дисплея), вполне доступной для повторения радиолюбителю начинающего уровня.

Начну обзор как всегда с упаковки.
Пришел набор в небольшом картонном коробочке, это уже лучше, чем в прошлые разы, но все равно, хотелось бы видеть для таких наборов более красивую упаковку, с цветной полиграфией, из более плотного картона.
Внутри коробочки лежал набор в антистатическом пакете.

Весь комплект запаян в антистатический пакет, пакет с защелкой, потому может пригодится в будущем для чего нибудь 🙂

После распаковки выглядело это скажем так, «кучкообразно», но стоит отметить, дисплей был уложен лицевой стороной к печатной плате, потому повредить его будет довольно сложно, хотя почта иногда делает и невозможное возможным.

Сегодняшний обзор будет немного упрощен в сравнении с предыдущими обзорами конструкторов, так как ничего особо нового в плане монтажа я сказать не могу, а повторять не очень хочется. Но на радиоэлементах, которых не было в прошлых обзорах, я все таки немного задержусь.

Печатная плата имеет размеры 75х63мм.
Качество изготовления хорошее, от процесса сборки и пайки остались только положительные эмоции.

Как и на печатной плате DDS генератора, здесь также имеется нормальная маркировка радиоэлементов и также нет схемы в комплекте.
Аналогично плате DDS генератора производитель применил тот же ход с двойными межслойными переходами. правда в одном месте зачем то оставил небольшой «хвостик» из дорожки.

«Мозгом» устройства является микроконтроллер Atmega328 производства Atmel. Это далеко не самый мощный микроконтроллер, который используют для этого прибора. Я использовал Atmega644, еще вроде есть версии и под ATmega1284.
На самом деле дело не в «мощности» микроконтроллера, а в количестве флеш памяти для хранения программы. Устройство постепенно обрастает новыми возможностями, а программа увеличивается в объеме, потому используют более «мозговитые» контроллеры.
После проверки прибора и его возможностей могу сказать, что похоже здесь микроконтроллер используется по максимуму, но в то же самое время старшая версия не привнесла бы скорее всего ничего нового, так как без доработок платы ничего не улучшить.

В устройстве применен графический 128х64 дисплей.
В исходном варианте прибора использовался дисплей, содержащий 2 строки по 16 символов, как и в моем первом варианте.
Дальнейшее расширение проекта было в применении дисплея с уже четырьмя строками по 20 символов, так как зачастую на мелком дисплее вся информация просто не влезала.
После этого, для повышения удобства пользования разработчик решил перейти на графический дисплей. Ключевое отличие — на графическом дисплее можно выводить графическое обозначение проверяемого компонента.

А вот и весь комплект.

Естественно приведу принципиальную схему устройства 🙂
Вообще изначально я начал перерисовывать схему с платы, но в процессе решил поискать ее в интернете и нашел. Правда в найденной схеме выяснилась одна небольшая неточность, хотя она и была от этого набора. На схеме отсутствовали два резистора и конденсатор, ответственные за вход измерения частоты.

Распишу ключевые узлы схемы отдельно.
Красным цветом выделен самый ответственный узел, это сборка из шести резисторов, к ним надо подходить с особой тщательностью, от точности этих резисторов зависит полученная точность прибора. Устанавливать их надо правильно, так как если перепутать, то прибор будет работать, но показания будут несуразными.
Зеленым цветом выделен узел формирования опорного напряжения. Этот узел не менее важен, но более повторяем, так как регулируемый стабилитрон TL431 найти куда проще, чем точные резисторы
Синим цветом обозначен узел управления питанием.
Схема сделана таким образом, что после нажатия на кнопку поступает питание на микроконтроллер, дальше он сам «удерживает» питание включенным и может сам себе его отключить при необходимости.

Остальные узлы довольно стандартны и особого интереса не имеют, это кварцевый резонатор, подключение дисплея и стабилизатор питания 5 Вольт.

Как я выше писал, схема стала популярной благодаря своей простоте. В изначальном варианте отсутствовал узел подключения энкодера (резисторы R17, 18, 20, 21) и узел входа частотомера (R11, 13 и С6).
Вся основа прибора лежит скорее в алгоритме перебора вариантов переключения выходов, подключенных к матрице резисторов и измерении полученных напряжений.
Это в свое время и сделал Маркус Фрейек, положив тем самым начало работам со столь интересным прибором.
Всеми дополнительными опциями схема начала обрастать уже скорее после того, как ею занялся Карл-Хайнц Куббелер. Я могу немного ошибаться, но насколько я знаю, уже потом прибор «научился» измерять частоту, работать сам как генератор частот, измерять ESR конденсаторов, проверять кварцевые резонаторы и стабилитроны и т.д.
В процессе всего этого устройством заинтересовались китайские производители и выпустили на базе одного из вариантов конструктор, а также выпускают и готовые версии прибора.

Как я писал выше, ключевым элементом схемы является несколько резисторов, которые должны иметь хорошую точность.
В данном конструкторе производитель дал в комплекте резисторы с заявленной точностью 0.1%, обозначается это последней полоской фиолетового цвета, за что ему отдельное спасибо.
В таблице определения номинала резисторов выше точность только 0. 05%.
Часто поиск точных резисторов может стать проблемой на этапе сборки такого прибора.

После установки на плату этих резисторов я рекомендую перейти к резисторам с номиналом 10к так как их больше всех и потом будет проще искать остальные.

Также в комплекте были резисторы и с другими номиналами, для удобства сборки я распишу их маркировку.
2шт 1к
2шт 3,3к
2шт 27к
1шт 220 Ом
1шт 2,2к
1шт 33к
1шт 100к

После установки всех резисторов плата должна выглядеть примерно так

По поводу монтажа конденсаторов и кварцевого резонатора вопросов возникнуть не должно, маркировку я объяснял в одном из прошлых обзоров, стоит просто быть внимательными и все.
Обратить внимание следует только на конденсатор 10нФ (маркировка 103) и на полярность электролитических конденсаторов.

Печатная плата после монтажа конденсаторов.

В комплекте было три транзистора, стабилизатор напряжения 7550 и регулируемый стабилитрон TL431.
Ставим на плату соответственно маркировке, обозначена и позиция элемента и как его ставить.

Почти все основные компоненты установлены.

Не забываем про правильность установки панельки под микроконтроллер, неправильно установленная панель может потом не слабо попортить нервы.

И так, основная часть монтажа компонентов закончена, на этом этапе вполне можно перейти к пайке.
Меня часто спрашивают, чем я пользуюсь при пайке.
Я использую припой неизвестного производителя, был куплен случайно, но много. Качество отличное, но где такой купить не подскажу так как не знаю, дело было довольно давно.
Припой с флюсом, поэтому на таких платах дополнительный флюс не использую.
Паяльник самый обычный — Соломон, но подключенный к миниатюрной паяльной станции, вернее к блоку питания (паяльник на 24 Вольта) с стабилизацией температуры.

Плата паялась отлично, не было ни одного места, где бы мне понадобилось использовать дополнительно флюс или зачищать что нибудь.

«Мелкота» запаяна, можно перейти к более габаритным компонентам:
ZIF панель на 14 выводов
Энкодер
Гнездовая часть разъема дисплея
Светодиод.

Немного опишу пару новых элементов.
Первый это энкодер.

В Википедии нашел картинку. которая немного поясняет работу энкодера.

А если просто и в двух словах то это будет звучать скорее так:
Энкодер (мы говорим о том, который на фото), это два замыкающих контакта, которые замыкаются при вращении ручки.
Но замыкаются они хитрым образом, при вращении в одну сторону сначала замыкается первый, потом второй, после этого размыкается первый, потом второй.
при вращении ручки в противоположную сторону все происходит полностью наоборот.
По очередности замыкания контактов микроконтроллер определяет в какую сторону вращают ручку. Ручка энкодера крутится на 360 градусов и не имеет стопора, как у переменных резисторов.
Используют их для разных целей, одно их них — орган регулировки разных электронных приборов.
Также иногда совмещают с кнопкой, контакты которой замыкаются при нажатии на ручку, в данном конструкторе применен именно такой.

Энкодеры бывают разные, с механическими контактами, с оптикой, с датчиками Холла и т.п.
Также они делятся на принцип работы.
Здесь применен Инкрементный энкодер, он просто выдает импульсы при вращении, но существуют и другие, например Абсолютный, он позволяет определить угол поворота ручки в любой момент времени, такие энкодеры используют в датчика угла поворота.
Для более любознательный ссылка на статью в википедии.

Также в комплекте дали панельку. Но данная панелька отличается от предыдущей тем, что при установке в нее исследуемого компонента не надо прилагать усилие к контактам.
Панелька имеет два положения, соответственно на фото
1. Панель открыта, можно ставить компонент
2. Панель закрыта, контакты прижались к выводам компонента.
Кстати устанавливать и паять панель лучше в состоянии когда она открыта, так как контакты панели немного «гуляют» в зависимости от положения рычажка.

Немного об установке светодиода.
Иногда надо поднять светодиод над платой. Можно просто выставить его вручную, а можно немного упростить и улучшить процесс.
Я использую для этого изоляцию от многожильного кабеля.
Сначала определяется необходимая высота установки, после этого отрезается кусочек соответствующей длины и одевается на выводы.
Дальше дело техники, вставляем светодиод на место и запаиваем. Особенно такой способ выручает при монтаже нескольких светодиодов на одной высоте, тогда отрезаем необходимое количество трубочек одинаковой длины.
Дополнительный бонус — тяжелее светодиод отогнуть в сторону.

После установки и запаивания вышеуказанных компонентов можно перейти к заключительному этапу, установке дисплея.
Внимательный читатель заметит, что я сделал небольшую ошибку, которая выяснилась уже на этапе проверки.
Я неправильно припаял провода питания. Дело в том, что я по привычке припаял плюсовой вывод к квадратному пятачку, а минус к круглому В этом конструкторе сделано наоборот, это обозначено и маркировкой. Следует запаивать как обозначено на плате.
Но к счастью ничего не произошло, прибор просто не включился, так что можно записать в плюсы защиту от неправильной полярности подключения батареи.

Для начала устанавливаем и привинчиваем монтажные стойки. Устанавливать сначала надо именно на основную плату.
Затем вставляем штыревую часть разъема в гнездовую.

Дело в том, что дисплей имеет много контактов, а используется всего лишь часть, потому приходится монтировать именно в такой последовательности.
Устанавливаем дисплей на родное место.

В итоге у нас должны совпасть крепежные отверстия.
Если дисплей стоит ровно, то контакты попадут сами как надо.
Перед пайкой не забываем закрыть чем нибудь лицевую часть дисплея.

Все собрано, но остался один компонент. но не волнуйтесь, мы ничего не забыли запаять и производитель положил его не случайно.
На самом деле он не лишний, а наоборот, даже очень необходимый.

В комплекте дали конденсатор емкостью 0.22мкФ.
Данный конденсатор будет необходим на этапе калибровки прибора. На мой взгляд производитель правильно сделал что положил его в комплекте, это позволяет произвести калибровку прибора без поиска дополнительных компонентов.

Все, подключаем батарейку и …, ничего не происходит 🙂
Все нормально, хоть схема и не имеет явного выключателя питания, но он есть.
Для включения прибора надо нажать на ручку энкодера. после этого на процессор пойдет питание и одновременно он выдаст команду на узел управления питанием и будет сам удерживать его включенным.

Все, включился, но явно чем то недоволен, вон сколько написал на экране.
Попробуем разобраться что ему не так.

Для начала прибор выдает на экран напряжение батареи и пытается перейти в режим проверки компонента.
Так как ничего не подключено, то он сообщает что мол элемент отсутствует или поврежден.
Но прибор не откалиброван и после этого выдает соответствующее сообщение:
Не откалиброван!
Для калибровки необходимо замкнуть все три контакта панели (в нашем случае средний и два из левой и правой тройки) и включить прибор. На самом деле можно это сделать немного по другому и об этом я напишу дальше.

После сообщения — isolate probe следует убрать перемычку и оставить контакты свободными.
Затем, после соответствующего уведомления, надо будет установить конденсатор, который нам дали, на клеммы 1 и 3.

Ну что же, попробуем откалибровать.
1. Для этого я просто перешел в меню, подержав кнопку включения пару секунд и выбрал режим Selftest.
Переход в меню — длительное удержание кнопки энкодера.
Перемещение по меню — вращение энкодера
Выбор параметра или режима — короткое нажатие на кнопку энкодера

2. Прибор выдает сообщение — закоротите контакты. Для этого можно использовать отрезок провода, кусочки перемычки, не важно, главное соединить все три контакта вместе.
3, 4. прибор производит измерение сопротивления перемычки, дорожек к панельке и т.д.

1, 2 Затем еще какие то непонятные измерения и наконец пишет — уберите перемычку.

Поднимаю рычажок и убираю перемычку, прибор продолжает что то измерять.

1. На этом этапе необходимо подключить к клеммам 1 и 3 конденсатор, который дали в комплекте (вообще можно использовать и другой, но проще тот что дали).
2. после установки конденсатора прибор продолжает измерения, во время всего процесса калибровки кнопку энкодера нажимать не надо, все происходит в автоматическом режиме.

Все, калибровка завершена успешно. Теперь прибором можно пользоваться.
при необходимости калибровку можно повторить, для этого надо опять выбрать в меню соответствующий пункт и проделать снова все вышеуказанные операции.

Немного пройдемся по пунктам меню и посмотрим что может прибор.
Transistor — измерение параметров полупроводников, сопротивления резисторов
Frequency — измерение частоты сигнала, подключенного к контактам платы GND и F-IN, они находятся справа вверху над дисплеем.
F-generator — Генератор прямоугольных импульсов разной частоты.
10bit PWM, — выводятся импульсы прямоугольной формы с регулируемой скважностью.
C+ESR — Я не совсем понял этот пункт меню, так как при его выборе на экран просто выводится эта надпись и все.
rotary encoder — проверка энкодеров.
Selftest — ну этим пунктом мы уже пользовались, запуск самокалибровки
Contrast — регулировка контрастности дисплея
Show data — лучше покажу немного позже.
Switch off — принудительное выключение прибора. Вообще прибор имеет автоотключение, но активно оно не во всех режимах.

Не знаю почему, но мне издалека это фото напомнило старый добрый VC.

Немного о непонятном мне пункте меню — Show data.
Я не понял его целевого назначения в плане эксплуатации прибора, так как в этом режиме на экран выводится то, что может отображаться на экране.
Кроме того, в этом режиме выводятся параметры автокалибровки.

Также в этом режиме отображаются и шрифты, которые выводятся на экран. я думаю что это скорее технологический пункт, просто для проверки как и что отображается, не более.
Последнее фото — режим регулировки контраста.
Изначально установлено 40, я пробовал регулировать, но как мне показалось, исходная установка и есть самая оптимальная.

С осмотром закончили, можно перейти к тестированию.
Так как прибор довольно универсальный, то я буду проверять просто разные компоненты, не обязательно точные, но позволяющие оценить возможности прибора.
Если интересно проверить какой то определенный тип компонента, пишите, добавлю.
1. Конденсатор 0,39025мкФ 1%
2. Конденсатор 7850пФ 0,5%
3. Какой то Jamicon 1000мкФ 25 Вольт
4. Capxon 680мкФ 35 Вольт, низкоимпедансный

Capxon 10000мкФ 25 Вольт

1. Резистор 75 Ом 1%
2. Резистор 47к 0.25%
3. Диод 1N4937
4. Диодная сборка 25CTQ035

1. Транзистор биполярный BC547B
2. Транзистор полевой IRFZ44N

1,2 — Дроссель 22мкГн
3, 4 — дроссели 100мкГн разных типов

1. Обмотка реле
2. Звукоизлучатель со встроенным генератором.

Проверим работу прибора в режиме генератора.
10КГц
100КГц
Как по мне, то даже на 100КГц форма импульсов вполне приемлема.

Максимальная частота генератора составляет 2МГц, конечно здесь все выглядит печальнее, но щуп осциллографа стоял в режиме 1:1, да и сам осциллограф не очень высокочастотный.
Ниже пункт — 1000.000мГц, не надо путать с МГц. это так обозвали сигнал с частотой 1Гц 🙂

Режим выхода с регулируемой скважностью сигнала.
Частота 8КГц

А теперь посмотрим на возможности встроенного частотомера.
В качестве генератора использовался встроенный генератор осциллографа.
1. 10Гц прямоугольник
2. 20КГц синус
3. 200КГц прямоугольник
4. 2МГц прямоугольник

А вот на 4МГц частотомер «сдулся». Максимально измеряемая частота составляет 3.925МГц, что в принципе также весьма неплохо для многофункционального прибора.
К сожалению точность измерения частоты проверить довольно тяжело, так как редко у кого есть хороший калиброванный генератор, но в большинстве любительских применений данной точности вполне достаточно.

Ну и в конце групповое фото.
Два прибора из предыдущих обзоров вместе с их новым «собратом».

Резюме.
Плюсы
Хорошее изготовление печатной платы.
Полный комплект для сборки действующего прибора + конденсатор для калибровки
0.1% резисторы в комплекте
Очень легкий и приятный в сборке, подойдет даже совсем начинающим
Хорошие характеристики полученного прибора.
Случайно выяснил, что у прибора есть защита от переполюсовки питания 🙂

Минусы
Упаковка конструктора совсем простенькая
Питание от батарейки, гораздо лучше смотрелось бы питание от аккумулятора

Мое мнение. На мой взгляд получился очень хороший конструктор. Как подарок начинающему радиолюбителю я бы его вполне рекомендовал. Не хватает корпуса, и питания от аккумулятора, батарейка долго не прослужит, а стоят они весьма недешево.
Приятно порадовало то, что в комплекте дали «правильные» резисторы и конденсатор для калибровки. Первое положительно сказывается на точности, второе на удобстве, не надо искать конденсатор для калибровки. Можно откалибровать и использовать сразу после сборки.
Конечно данный набор выходит дороже чем то же самое, но в собранном виде, но как оценить стоимость процесса самостоятельной сборки и полученных при этом навыков и хоть и небольшого, но опыта?

На этом пожалуй все, надеюсь что обзор был интересным и полезным. Буду рад вопросам и пожеланиям по дополнению обзора.
А на подходе у меня обзор еще одного небольшого, но надеюсь интересного приборчика, исходного варианта которого я пока не нашел, но что он из себя представляет покажут тесты.

Дополнение — ссылка на скачивание инструкции по сборке (на английском языке)

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

вычисляет транспорты по секции — Документация CliMAF 2.0.2

Вычисляет транспорты по секции. Это обертывание вокруг собственный оператор cdftransport, предполагающий его использование:

 cdftransport **[-test u v ]** [-noheat ] [-plus_minus ] [-obc]
... [VT-файл] U-файл V-файл **[-полный]**
... **[-time jt ]** **[-zlimit пределы уровня]**


Необязательные аргументы CliMAF — это аргументы, окруженные «**».

Только в случае, когда файлы VT (файл netcdf со средними значениями vt, vs, ут, нас для тепла и транспорта соли) должны быть даны лечится. Верно, Оператор cdftools cdftransport имеет «-noheat», «-plus_minus» и опции ‘-obc’. Если используются эти параметры, файлы VT должны быть опущено. Здесь рассматривается только случай, когда файлы VT должны быть предоставлены так что этот вариант не рассматривается.

Ссылки : http://www. drakkar-ocean.eu/tools

Поставщик / контакт : climaf at meteo dot fr для упаковки

Входы (в порядке вызова CliMAF): 3 наборы данных

• набор данных со средними значениями vt,vs,ut,us для переноса тепла и соли [VT-файл]
• набор данных с компонентой зональной скорости [U-файл]
• набор данных с меридиональной составляющей скорости [V-файл]

Обязательные аргументы : Нет

Необязательные аргументы :

• imin , imax , jmin , jmax , kmin , kmax : пространственные окна, в которых вычисляются транспорты
• opt1 : может использоваться для передачи ключа -test u v (используйте константу компоненты скорости u и v для проверки знака)
• opt2 может использоваться для передачи следующих ключей (соответствующих необязательные аргументы, используемые после имен файлов в родном оператор cdftransport):
  • -full : использовать для конфигураций полного шага
  • -time jt : вычислить транспорт для временного индекса jt. По умолчанию 1.
  • -zlimit список глубин : указать пределы глубины, определяющие слои, где будут вычисляться транспорты. Если не используется, переносы рассчитываются для всей водной толщи. Если используется, эта опция должна быть последней в командной строке.

Требуемые файлы : Файлы mesh_hgr.nc, mesh_zgr.nc должны находиться в текущий каталог (используйте функцию fixed_fields() для этого; см. пример ниже).

Выходы :

• основной вывод: файл netcdf для переноса тома (переменная: vtrp)

• вторичные выходы и их названия:

  • htrp : полевой транспорт тепла
  • strp : полевой транспорт соли

Пример вызова Climaf :: Дополнительные примеры, которые систематически проверено, см. cdftransport. py

 >>> # Использовать проект "data_CNRM", где файлы VT (файл netcdf со средним
>>> # определены значения vt, vs, ut, us для переноса тепла и соли)
>>> cdef("проект","data_CNRM")
>>> # Как получить необходимые файлы для двоичного файла cdftools cdftransport
>>> fixed_fields('ccdftransport',
 ... ('mesh_hgr.nc', '/data/climaf/${project}/${model}/ORCA1_mesh_hgr.nc'),
 ... ('mesh_zgr.nc','/data/climaf/${project}/${model}/ORCA1_mesh_zgr.nc'))
>>> dx=ds(simulation="PRE6CLCr2alb", variable="vomevt,vomevs,vozout,vozous", период="199807",grid='VT') # набор данных с vt
>>> du=ds(simulation="PRE6CPLCr2alb", variable="uo", period="199807",grid='grid_U',table='table2.3') # набор данных с компонентой зональной скорости
>>> dv=ds(simulation="PRE6CPLCr2alb", variable="vo", period="199807",grid='grid_V',table='table2.3') # набор данных с меридиональной составляющей скорости
>>> my_cdftransport=ccdftransport(dx,du,dv,imin=117,imax=117,jmin=145,jmax=147,opt1='-test u v',opt2='-full')
>>> cfile(my_cdftransport) # вычисляет транспорты по указанному разделу
>>> htrp_var=my_cdftransport. htrp # htrp_var получает вывод оператора с именем "htrp", а именно полевой перенос тепла
>>> strp_var=my_cdftransport.strp # strp_var получает выходные данные оператора с именем "strp", а именно транспорт поля


Реализация : Оператор реализован как скрипт-оболочка, который вызывает двоичный файл Cdftools «cdftransport».

Недостатки :

• вычисляет только один раздел при запуске

Интеллектуальная модульная система для мониторинга ЛОС в окружающей среде (Технический отчет)

Интеллектуальная модульная система для мониторинга ЛОС в окружающей среде (Технический отчет) | ОСТИ.GOV

перейти к основному содержанию

• Полная запись
• Другое связанное исследование

Первоначально предложенный проект преследовал одну основную цель: разработать недорогую интегрированную систему измерения ЛОС, IMAS, которая может обнаруживать, количественно определять и сообщать о химических загрязнителях, присутствующих в воде, почве и воздухе, с минимальным вмешательством. Первоначально была предложена двухэтапная программа. На этапе 1 будут исследованы критические пределы производительности и надежности технологии, а на этапе 2 будет разработан и продемонстрирован полностью интегрированный модуль в реальных полевых условиях.

Авторов:

Толар, Н Джей

Дата публикации:

1998-07-01

Исследовательская организация:

Sawtek, Inc (США)

Организация-спонсор:

(США)

Идентификатор ОСТИ:

793318

Номер(а) отчета:

DOE/ID/13343
РНН: US200207%%19

Номер контракта с Министерством энергетики:

FC07-95ID13343

Тип ресурса:

Технический отчет

Отношение ресурсов:

Прочая информация: PBD: 1 июля 1998 г.

Страна публикации:

США

Язык:

Английский

Тема:

54 НАУКИ ОБ ОКРУЖАЮЩЕЙ СРЕДЕ; МОНИТОРИНГ; ОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ; МОНИТОРЫ; ПРОИЗВОДИТЕЛЬНОСТЬ; НАДЕЖНОСТЬ; ЛЕТУЧОЕ ВЕЩЕСТВО; ДИЗАЙН; ВОЗДУХА; ПОЧВЫ; ВОДНЫЕ РЕСУРСЫ

---

Форматы цитирования

• MLA
• АПА
• Чикаго
• БибТекс

Толар, Н Джей. Интеллектуальная модульная система для мониторинга ЛОС в окружающей среде . США: Н. П., 1998. Веб. дои: 10.2172/793318.

Копировать в буфер обмена

Толар, Н Джей. Интеллектуальная модульная матричная система для мониторинга ЛОС в окружающей среде . Соединенные Штаты. https://doi.org/10.2172/793318

Копировать в буфер обмена

Толар, Н Джей. 1998. «Интеллектуальная модульная массивная система для мониторинга ЛОС в окружающей среде». Соединенные Штаты. https://doi.org/10.2172/793318. https://www.osti.gov/servlets/purl/793318.

Копировать в буфер обмена

@статья{ости_793318,
title = {Интеллектуальная модульная массивная система для мониторинга ЛОС в окружающей среде},
автор = {Толар, Эн Джей},
abstractNote = {Первоначально предложенный проект имел одну основную цель: разработать недорогую интегрированную систему измерения ЛОС, IMAS, которая может обнаруживать, количественно определять и сообщать о химических загрязнителях, присутствующих в воде, почве и воздухе, с минимальным вмешательством. Первоначально была предложена двухэтапная программа. На этапе 1 исследуются критические пределы производительности и надежности технологии, а на этапе 2 разрабатывается и демонстрируется полностью интегрированный модуль в реальных полевых условиях.},
дои = {10.2172/793318},
URL-адрес = {https://www.osti.gov/biblio/793318}, журнал = {},
номер =,
объем = ,
место = {США},
год = {1998},
месяц = ​​{7}
}

Копировать в буфер обмена

---

Посмотреть технический отчет (2,96 МБ)

https://doi.org/10.2172/793318

---

Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.
