Как выглядит витая пара. Витая пара: типы, характеристики и применение в сетевых технологиях

Что такое витая пара и для чего она используется. Какие бывают виды витой пары. В чем преимущества витой пары перед другими кабелями. Чем отличается экранированная витая пара от неэкранированной. Как правильно обжимать витую пару.

Что такое витая пара и принцип ее работы

Витая пара — это тип кабеля, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой по спирали. Такая конструкция позволяет значительно снизить влияние внешних электромагнитных помех и перекрестных наводок между проводниками.

Основной принцип работы витой пары заключается в следующем:

• Скручивание проводов создает переменное электромагнитное поле вокруг пары
• Наводки от внешних источников воздействуют на оба провода пары одинаково
• На приемном конце разностный сигнал остается неизменным, а наведенные помехи взаимно компенсируются

Чем плотнее скрутка проводников, тем лучше подавляются помехи. Поэтому качество витой пары во многом определяется количеством витков на единицу длины.

Основные виды и категории витой пары

Существует несколько основных разновидностей витой пары:

По наличию экрана:

• UTP (Unshielded Twisted Pair) — неэкранированная витая пара
• FTP (Foiled Twisted Pair) — фольгированная витая пара
• STP (Shielded Twisted Pair) — экранированная витая пара

По категории (пропускной способности):

• Cat 3 — до 16 МГц, для телефонии
• Cat 5 — до 100 МГц, для сетей Fast Ethernet
• Cat 5e — до 125 МГц, для Gigabit Ethernet
• Cat 6 — до 250 МГц, для 10 Gigabit Ethernet
• Cat 6a — до 500 МГц, улучшенная Cat 6
• Cat 7 — до 600 МГц, полностью экранированная

Наиболее распространенными в локальных сетях являются кабели категорий 5e и 6.

Преимущества использования витой пары

Витая пара имеет ряд существенных преимуществ перед другими типами кабелей:

• Низкая стоимость и простота монтажа
• Высокая помехозащищенность
• Малые габариты и вес
• Высокая гибкость
• Легкость наращивания и ремонта
• Широкий диапазон рабочих температур
• Возможность передачи питания (PoE)

Эти факторы обусловили широкое распространение витой пары в компьютерных сетях, системах видеонаблюдения, телефонии и других областях.

Экранированная vs неэкранированная витая пара

Основные отличия экранированной (STP) от неэкранированной (UTP) витой пары:

Параметр	UTP	STP
Защита от помех	Средняя	Высокая
Стоимость	Низкая	Высокая
Гибкость	Высокая	Средняя
Вес	Малый	Большой
Дальность передачи	До 100 м	До 150 м

UTP кабели проще в монтаже и дешевле, поэтому чаще применяются в офисных сетях. STP лучше подходят для промышленных условий с сильными электромагнитными помехами.

Правила обжима витой пары

Для подключения витой пары к сетевому оборудованию используются коннекторы RJ-45. Порядок обжима проводников в коннекторе регламентируется стандартами TIA/EIA-568A и TIA/EIA-568B.

Основные правила обжима витой пары:

1. Снять внешнюю изоляцию кабеля на длину 1-1.5 см
2. Расплести пары и выровнять проводники
3. Обрезать концы проводников до одинаковой длины
4. Вставить проводники в коннектор RJ-45 в нужном порядке
5. Зажать коннектор с помощью обжимного инструмента

Стандартная раскладка проводников по стандарту TIA/EIA-568B:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Области применения витой пары

Витая пара нашла широкое применение в различных сферах:

• Локальные компьютерные сети Ethernet
• Телефонные линии
• Системы видеонаблюдения
• Промышленные сети передачи данных
• Системы «умный дом»
• Аудиосистемы
• Системы контроля доступа

Универсальность и надежность витой пары делает ее одним из самых распространенных типов кабелей для передачи данных в современных информационных системах.

Выбор витой пары для конкретных задач

При выборе витой пары необходимо учитывать следующие факторы:

• Требуемая пропускная способность
• Длина кабельных трасс
• Наличие электромагнитных помех
• Условия эксплуатации (температура, влажность)
• Необходимость передачи питания (PoE)
• Требования пожарной безопасности

Для большинства офисных сетей оптимальным выбором является кабель категории 5e или 6 UTP. В промышленных условиях лучше использовать экранированные кабели STP категории 6 или 6a.

Перспективы развития технологии витой пары

Несмотря на развитие оптоволоконных технологий, витая пара продолжает совершенствоваться. Основные направления развития:

• Увеличение пропускной способности (Cat 8 — до 2000 МГц)
• Улучшение помехозащищенности
• Повышение дальности передачи данных
• Снижение массогабаритных показателей
• Улучшение пожаробезопасности

Это позволяет витой паре оставаться актуальным решением для построения локальных сетей и систем передачи данных на ближайшие годы.

НОУ ИНТУИТ | Лекция | Обжимаем витую пару и розетку

< Практическая работа 2 || Самостоятельная работа 1 || Самостоятельная работа 2 >

Аннотация: В этой работе описан и проиллюстрирован порядок обжима (опрессовки) витой пары, предназначенной для соединения PC –HUB с контролем правильности обжима. Далее показано, как обжать розетку категории 5 под разъем RJ45. К лабораторной работе имеется видеоролик.

Ключевые слова: витая пара, PC, hub, коммутатор, RJ-45, целостность, кабель, UTP, диаметр, оболочка, модуль, плата, разъем

Опрессовка прямого провода по стандарту T568B

При монтаже локальных сетей сегодня наиболее распространена неэкранированная витая пара 5й категории (CAT-5E) – рис. 4.1.

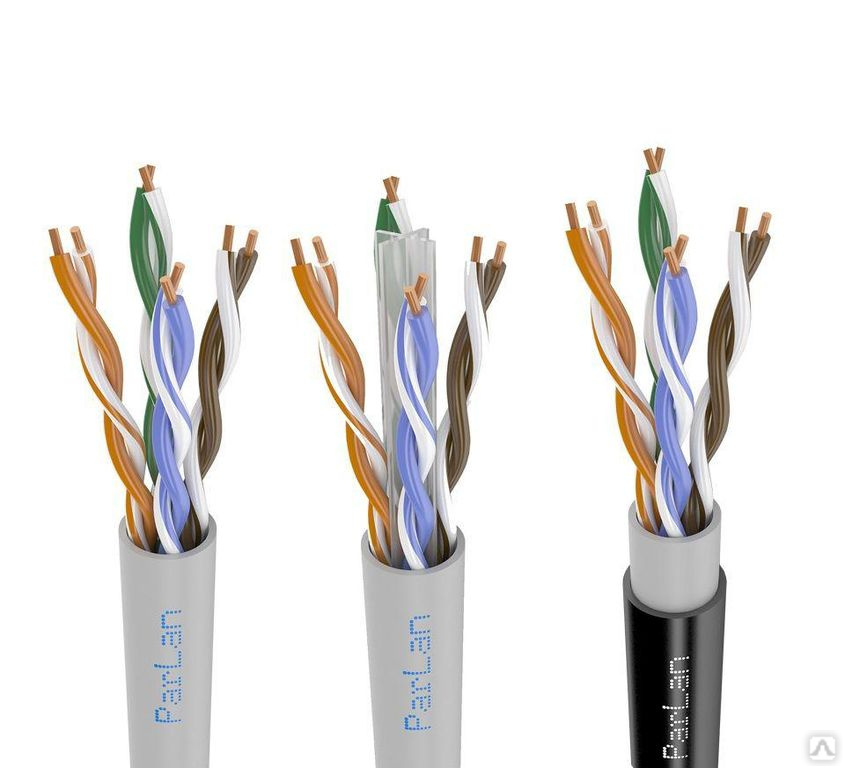

Рис. 4.1. Так выглядит кабель витая пара

Обжим такого кабеля для соединения ПК (PC)-ХАБ (HUB) по стандарту T568B изображен на рис. 4.2.

Рис. 4.2. Прямой обжим для соединения ПК-ХАБ (Одинаковый цвет проводников с обеих сторон кабеля)

Примечание

Обжим (опрессовка) по варианту T568A — стандарт, имеющий хождение в США и Канаде, а в России, в основном, применяется стандарт T568B.

Для обжима (опрессовки) витой пары вам потребуются пара коннекторов RJ-45и специальные клещи (кримпер) — рис 2.3-2.5.

Рис. 4.3.

Нумерация контактов разъема RJ-45

Рис. 4.4. Кримпер

Рис. 4.5. Коннектор вставлен в кримпер

Последовательность действий при обжиме:

• intuit.ru/2010/edi»>Аккуратно обрежьте конец кабеля резаком, встроенным в обжимной инструмент.
• Снимите с кабеля изоляцию ножом, встроенным в обжимной инструмент.
• Разведите и расплетите проводки, выровняйте их в один ряд. Обкусите проводки так, чтобы их осталось чуть больше сантиметра (см. примечание).
• Вставьте проводники в коннектор RJ-45. Убедитесь, все ли провода полностью вошли в разъем и уперлись в его переднюю стенку.
• Вставьте коннектор в устройство для обжима коннектора.
• Надавите на клещи так, чтобы контакты коннектора зажали проводники внутри него.

Примечание

На рис. 4.6 показан неправильный обжим витой пары. На примере слева оставлены слишком длинные жилы, из-за чего расстояние от коннектора до оплетки остается незащищенным. Также кабель теряет прочность. На втором примере жилы срезаны слишком коротко, оплетка входит в коннектор и длина концов проводников не позволяет создать их полноценный контакт с коннектором.

Рис. 4.6.

Ошибки обжима кабеля

Контроль результата

Для проверки правильности обжима соедините кабелем сетевую карту и HUB (коммутатор, свич) и убедитесь в правильной работе такого кабеля. Другой вариант – использовать специальный тестер со светодиодной индикацией ( рис. 4.7).

Рис. 4.7. Внешний вид тестера для проверки витых пар RJ-45 модели FA-7012B

В продаже представлено множество тестеров для проверки витых пар RJ-45 разного уровня сложности и ценового диапазона. Однако, принцип работы их аналогичен. Так, например, кабельный тестер FA-7012B состоит из 2 функциональных блоков — передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-12. Он позволяет обнаружить оборванные пары, закороченные пары, перепутанные провода в одной паре, перепутанные пары и перепутанные провода между разными парами. Также прибор позволяет проверить целостность экрана кабеля. Блок-передатчик последовательно опрашивает состояние каждого провода в кабеле, а блок-приёмник возвращает ответ по неиспользуемой в конкретный момент паре. Последовательное загорание светодиодов сигнализирует о правильном соединении. Устройство питается от 1 батареи типа «Крона» 9 В.

Обжимаем розетку категории 5 под разъем RJ45

Стандартная схема подключения ПК к локальной или глобальной сети приведена на рис. 4.8.

Рис. 4.8. Обычная схема подключения домашнего или офисного ПК к сети

intuit.ru/2010/edi»>Так же, как и сам кабель, витая пара, сетевые розетки различаются по категориям. В идеале, для профессионального монтажа вам понадобятся: розетка RJ-45 категории 5e для настенного монтажа, устройство для зачистки и обрезки витой пары, устройство для заделки витой пары, 4-парный кабель UTP, категория 5e и маркеры для нанесения обозначений на кабель ( рис. 4.9).

Рис. 4.9. Набор для монтажа розетки (слева инструмент для снятия изоляции, сверху – для обрезки концов проводников)

Все контакты в розетках категории 5 пронумерованы, поэтому никаких проблем с разводкой кабеля возникнуть не должно.

Ситуация 1. Розетка с одним гнездом на 8 проводов (видео)

Для работы потребуется отвертка с плоским тонким жалом, по толщине, не превышающей диаметр медного проводника витой пары – рис. 4.10. Также заталкивать провода в щели розетки можно ножом с тонким лезвием, например, канцелярским ножом, у которого лезвие выдвигается.

Рис. 4.10. Нумерация контактов в розетке с одним гнездом по стандарту T568B (для стандарта T568А цвета контактов розетки тоже обозначены)

Подготавливается для разделки кабель, снимается на длину не более 3 см его внешняя оболочка. Расплетаются пары на длину не более 13-15 мм. Далее, по схеме цветов, проводники по очереди заводятся в гребенку, заправляются боковой плоскостью лезвия отвертки и затем торцом лезвия заталкиваются до упора. В особых случаях (при необходимости) в одно гнездо можно вставить два кабеля витой пары, смонтированных на одну вилку ( рис. 4.11).

Рис. 4.11. Особый вариант обжима кабеля

intuit.ru/2010/edi»>Понятно, что скорость информации при таком монтаже будет не 100, а 10 Мбит/сек.

Ситуация 2. Розетка на 2 гнезда по 8 проводов

Для надежной фиксации проводников в контактах розетки существует специальный инструмент, позволяющий поместить провод на максимальную глубину, хотя, можно обойтись обыкновенным пинцетом и отверткой. Провода перед вбиванием в клеммы зачищать не надо — щели оснащены специальной режущей кромкой, которая сама прекрасно снимает с них изоляцию. Заведите кабель на модуль розетки. Подготавливается для разделки кабель, снимается на длину не более 3 см его внешняя оболочка. Расплетаются пары на длину не более 13-15 мм. Закрепите кабель стяжкой на печатной плате розетки. Обрежьте конец стяжки с помощью кусачек или ножниц. На самой розетке всегда есть схема, какой цвет кабеля, в какой контакт должен приходить. На печатной плате наклеена табличка, на которой прорисованы в цветах варианты Т568В и Т568А разделки проводников витой пары в гребенки – рис. 4.12.

Рис. 4.12. Цветовая маркировка проводов розетки стандарта T568B это: 1 бело-ор, 2 ор, 3 бело-зел, 4 син, 5 бело-син 6 зел 7 бело кор, 8 кор (для варианта T568А цвета тоже нарисованы)

После выбора места установки розетки нужно ее закрепить на стене с помощью двух шурупов или приклеить двусторонним скотчем (обычно прилагаются в комплекте с розеткой). Для крепления шурупами нужно снять крышку и печатную плату, чтобы добраться до крепежных отверстий в основании розетки. Чтобы снять крышку, нужно двумя пальцами сдавить ее с боков в месте, близком к основанию и потянуть на себя. Защелки выйдут из зацепления, и крышка легко отойдет в сторону. Далее снимается печатная плата отведением в стороны четырех защелок по углам.

Краткие итоги

В результате выполнения этой работы вы научились производить обжим витой пары, предназначенной для соединения PC –HUB с контролем правильности обжима, а также производить опрессовку сетевых розеток категории 5 под разъем RJ45.

< Практическая работа 2 || Самостоятельная работа 1 || Самостоятельная работа 2 >

Cisco Learning | Ethernet

Если речь заходит о физическом уровне, значит, обязательно должно встретиться слово Ethernet (непереводимое на русский язык). Это слово ссылается на набор стандартов и правил, относящихся как к канальному уровню, так и к физическому. Различают стандарты по установке скорости передачи данных, типу кабеля и его (кабеля) допустимой длины. Наиболее распространенные физические среды – витая пара и оптический кабель.

Таблица 2.1 Виды стандартов Ethernet

Название	Альтернативное название	Скорость	Среда/Максимальная длина
Ethernet	10BASE-T	10Мбит/с	медь/100 метров
FastEthernet	100BASE-TX	100Мбит/с	медь/100 метров
GigabitEthernet	1000BASE-T	1000Мбит/с	медь/100 метров
	1000BASE-LX	1000Мбит/с	оптика/5 км
	1000BASE-SX	1000Мбит/с	оптика/550 м

Витая пара и 8P8C коннектор

Витая пара (UTP – unshielded twisted pair), коннектор (8P8C, 8 Position 8 Contact connector, многие путают с RJ-45), порт, куда вставляется 8P8C (многие путают с RJ-45), – все это определяют стандарты скрытые за словом Ethernet.

Очень часто “коннектор” называют RJ-45, это ошибка! Кто-то когда-то ошибся, а все повторяют (автор не исключение). По стандарту он имеет имя 8P8C. Так же вы можете услышать название jack (джэк), что по сути тоже неправильно, потому что в переводе с английского это слово переводится как розетка (вилка, штекер будет plug). Более подробную информацию можно найти на страницах wikipedia: en ru.

Витая пара состоит из восьми проводов, образующих четыре скрученных пары. Каждый провод отличается по цвету. Есть монотонные провода – оранжевый, коричневый, синий, зеленый, a также есть провода, имеющие такие же цвета, но с обвитием белой полосой, будем называть их бело-оранжевый, бело-коричневый, бело-синий, бело-зеленый. Эти провода находятся под изоляционной оболочкой (чаще всего белой). Для удобства ниже представлен список сокращений цветов:

• О – оранжевый
• З – зеленый
• С – синий
• К – коричневый
• Б/О – бело-оранжевый
• Б/З – бело-зеленый
• Б/С – бело-синий
• Б/К – бело-коричневый

Рисунок 2. 1 Витая пара и 8P8C



8P8C коннектор (многие путают с RJ-45) имеет восемь контактов, которые внутри коннектора могут соединяться с проводом. Существует два стандарта
обжимки кабеля (правильного распределения проводов внутри 8P8C, рисунок 2.2).

Рисунок 2.2 Два стандарта обжимки кабеля



Кроссовер и прямой кабель

Прежде чем перейти к различию между “прямым” кабелем и кроссовером (crossover), следует пояснить по каким проводам идет передача (Tx), а по каким – прием (Rx), в зависимости от вида устройства.

Таблица 2.2 Разнотипные устройства

Устройства передающие по 1,2 и принимающие по 3,6	Устройства передающие по 3,6 и принимающие по 1,2
ПК (PC)	ХАБ (HUB)
Маршрутизатор (Router)	Коммутатор(Switch)

Чтобы соединить два ПК (однотипные устройства) надо использовать кроссовер (crossover) – кабель с разной обжимкой на концах (на одном конце T568A на другом T568B), рисунок 2. 3 показывает его использование. При таком раскладе соединяется пара контактов, которая передает сигнал с парой, которая принимает, благодаря тому что, например бело-оранжевый и оранжевый на одном конце соединяют контакты 1,2(передача для PC), а на другом конце контакты 3,6(прием для PC).

Рисунок 2.3 Соединение двух однотипных устройств кроссовером



Чтобы соединить ПК и HUB (Хаб), нужно использовать “прямой” кабель – кабель с одинаковой обжимкой на концах (например, на одном конце T568A и на другом T568A, рисунок 2.4).

Рисунок 2.4 Соединение двух разнотипных устройств прямым кабелем



На данный момент, относительно новые устройства могут сами определить по каким контактам передавать, а по каким принимать. Использование кроссовера или прямого кабеля сводится сейчас к виду хорошего тона, при развертывании сети, и избавит от неприятностей, если такие возникнут.

---

Если вы нашли в тексте ошибку, выделите текст и нажмите Ctrl + Enter

ID: 70 Created: Oct 19, 2016 Modified Nov 28, 2020

Кабель с витой парой: 6 отличных советов о его качестве

Современные города стремятся к более выдающимся техническим достижениям и интеллекту, чтобы удовлетворить потребности своего населения. В результате витая пара широко используется в системах связи. Сети Ethernet требуют передачи данных на относительно небольшие расстояния.

Эти кабели могут быть экранированы металлической оболочкой вокруг всей металлической пары. Также возможно, чтобы витые пары были неэкранированными. Кроме того, парный кабель также может быть неэкранированным.

Витая пара также хорошо известна своей защитой от перекрестных помех, создаваемых соседними парами. Вот что вам нужно знать о витой паре.

1. Что такое витая пара?

Кабель с витой парой изготавливается путем скручивания двух проводников одной цепи вместе для увеличения его электромагнитных свойств. Характеристики кабелей с витой парой включают соединение двух разных изолированных проводов в виде скрученной схемы. Затем запускаем их параллельно друг другу.

Витой электрический провод высокого качества. Это достигается за счет достаточного изучения и присвоения рейтингов органами по регулированию международных стандартов, такими как ISO и EIA. Таким образом, различные типы кабелей с витой парой безопасны и выгодны за ваши деньги.

В зависимости от количества парных витых проводов существуют различные типы витых пар. Например, кабели с двумя проводами известны как экранированные кабели с двумя витыми парами. Кабель с 3 витыми парами имеет три спаренных провода, а кабель с 4 жильной экранированной витой парой имеет четыре спаренных провода и так далее. Кабели с экранированной витой парой работают как токопроводящий экран, закрывая четыре пары сигнальных проводов для предотвращения электромагнитных помех 9.0003

6-парный экранированный витой кабель подходит для аудиосистем, систем управления и контрольно-измерительных приборов. Акустический кабель типа «витая пара» используется там, где требуется высокая устойчивость к электрическим помехам. Он в основном используется в наружных динамиках и крошечных светильниках.

Экранированный кабель

Ведущий производитель кабелей и проводов — Страница ZW Экранированный кабель Согласно IEC и GB PVC Одобрено UL, CCC, CE, BV, SGS Большой запас экранированных кабелей

Подробнее »

Кабели витой пары

18 AWG используются в нескольких приложениях, включая бытовую электронику и промышленные устройства управления. Эта витая пара также используется для передачи сложных сигналов.

Отличным инструментом для ремонта дома, который всегда под рукой, является экранированный кабель с витой парой 22 AWG , который также является лучшим другом электрика. Этот конкретный экранированный кабель с витой парой прошел строгие испытания на огнестойкость и подходит для прокладки в вентиляционных камерах. Витой кабель 24 AWG в основном используется для телекоммуникаций, автоматизации, датчиков и аудио.

Существуют также другие размеры, предназначенные для конкретных целей. Кроме того, кабели с витой парой изготавливаются различных форм. Например, доступен плоский кабель с витой парой. Стабильная передача получается при использовании экранированной витой пары для монтажа электрооборудования. Это достигается за счет устранения прерывающих радиочастотных и электромагнитных помех. В состав кабеля входят четыре пучка проводов, где каждая пара скручена для предотвращения перекрестных помех для соседней пары.

Три уникальных варианта экранирования: майларовое покрытие с металлическим покрытием или алюминий, спиральное и плетеное экранирование. Каждый из них имеет разный уровень защиты. Экранирование из майлара или алюминиевой фольги с металлическим покрытием обеспечивает наибольшую 100% защиту от электромагнитных помех.

Спиральное экранирование обеспечивает около 98% защиты от электромагнитных помех. В то время как плетеное экранирование обеспечивает 90%.

По сравнению с обычным кабелем кабель с витой парой часто предпочтительнее по разным причинам. Например, витая пара используется для построения коаксиального кабеля. Это связано с тем, что он обеспечивает радиус изгиба, который считается адаптивным, и дает больше свободы в выборе топологии сети.

В частности, экранированная витая пара используется для уменьшения электромагнитных помех и перекрестных помех в различных сетях. С другой стороны, неэкранированная витая пара в основном используется в настройках Ethernet и считается более распространенным. Кроме того, заземление может быть выполнено с помощью кабеля с экранированной витой парой.

2. Почему витая пара кабелей скручена?

Основной причиной использования кабелей с витой парой является усиление их электромагнитных свойств. Медные кабели с витой парой являются примером кабелей с витой проволокой. Они сделаны из медных проводов, скрученных вместе, чтобы сформировать пару в кабеле.

Как правило, производители кабеля витой пары используют диэлектрический полимерный компаунд для изоляции кабеля витой пары. Витая пара проводов накладывается друг на друга перед скручиванием.

Медная витая пара незаменима в условиях, когда нежелательно электромагнитное излучение. В результате кабель помогает противостоять помехам извне.

Скручивая провода вместе, можно гарантировать, что любой внешний сигнал будет генерироваться в обоих проводах. Это может привести к «шуму». Тем не менее, он устраняется сразу же после того, как он достигает получателя.

Также скручивание двойных проводов или кабелей с витой парой происходит из-за их высокочастотного сигнала на одном проводе. Это создает магнитное поле, которое может индуцировать сигнал на соседнем проводе.

Прямое следствие этих сигналов. Старые аналоговые телефонные линии заставляют вас слышать разговоры на фоне разговора. Витая пара скручена, чтобы уменьшить эти эффекты. Часто это компенсирует воздействие и еще больше снижает перекрестные помехи.

Экранированный витой провод работает как экранированный кабель с низким уровнем замыкания вместо кабеля без витой пары. Таким образом, экранированный кабель с витой парой широко используется в многочисленных инфраструктурах передачи данных и связи.

Скручивание необходимо для нейтрализации магнитных полей, создаваемых парой кабелей. Это гарантирует, что каждый поворот излучает в противоположном направлении от любого соседнего поворота. Также стоит отметить, что сигнал не обязательно должен быть дифференциальным. Однако, если сигнал дифференциальный, электрические поля также компенсируются.

Поворотный механизм также помогает гасить окружающие магнитные поля. Это происшествие с кабелем влияет на характеристики кабеля с витой парой.

Однако в этой ситуации требуется осторожность. Понятно, что в то время как сигналы дифференциального режима подавляются, сигналы синфазного режима этого не делают. Большинство электрических цепей имеют подавление только низкочастотного синфазного сигнала.

3. Для чего используются кабели с витой парой?

Этот конкретный кабель широко используется в различных инфраструктурах передачи данных и связи. Кроме того, это помогает уменьшить помехи от соседних витых пар (перекрестные помехи). Это означает, что чем больше количество витков на метр, тем выше изоляция.

Кабель с витой парой содержит электрические провода различных технологий, включая аудио и сетевые технологии. Эти кабели с витой парой скручены вместе для достижения двух основных целей. Это снижает количество излучаемого шума и количество шума, создаваемого электромагнитными помехами.

Из-за скручивания проводов любое нарушение, затрагивающее одну линию, повлияет на обе. Независимо от того, на один или оба импульса воздействует шум, расчетная разница не изменится.

4. Каковы преимущества витой пары?

• Прокладка и заделка кабелей витой пары достаточно проста.
• Для передачи как аналоговых, так и цифровых данных.
• Витая пара передает наименьшее количество информации и является наименее затратным способом передачи на короткие расстояния.
• Гарантирует, что целостность всей сети не будет нарушена даже в случае разрыва участка витой пары.
• Кабель с витой парой менее чувствителен к электрическим помехам. Это может быть вызвано оборудованием или кабелями, расположенными поблизости.
• Превосходные характеристики на коротких участках дороги.
• Имеет высокую стоимость исполнения.
• Небольшой вес облегчает перемещение при установке.
• Кабели с витой парой обладают высокой гибкостью.
• Они подходят для использования в инфраструктуре передачи данных и голосовой связи.
• Простота подключения и установки Кабель «витая пара» прост.
• При использовании кабелей с витой парой в набор воздуховодов можно ввести больше линий.
• Скручивание кабеля исключает попадание и выход электрических помех из кабеля. Это делает его более экономичным в расчете на метр или фут, чем кабели других форм.
• Экранированная витая пара используется для передачи данных на большие расстояния. В то время как неэкранированная витая пара используется для соединения на короткие расстояния.

5. Что такое неэкранированная витая пара?

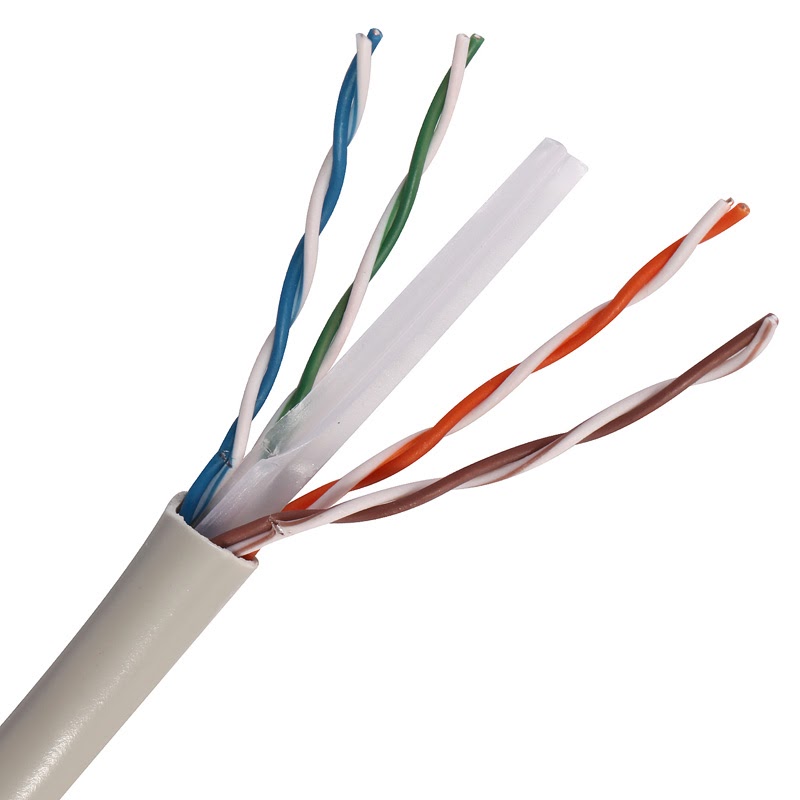

Неэкранированная витая пара состоит из медных жил, каждая из которых имеет уникальный цветовой код. Тем не менее, нет ни фольги, ни оплетки, которые служили бы изолятором и защищали его от помех. В кабельной промышленности мы также называем кабель UTP.

Обычно для обеспечения подавления требуется, чтобы кабель с отдельными парами проводов имел переменное количество витков на фут.

Кабель UTP имеет подходящий частотный диапазон, позволяющий передавать данные и голос. В кабеле UTP заземление не требуется. Это также имеет низкую стоимость, так как не требуется гораздо больше обслуживания. В целом, это делает его намного более экономичным.

Относительно функциональности кабеля UTP. Он содержит до четырех витых пар медных проводов, причем большее количество пар соответствует большей пропускной способности. Обычно два провода в паре скручены друг вокруг друга. Полученные пары затем скручиваются друг вокруг друга.

Принцип этого скручивания заключается в предотвращении перекрестных помех и влияния электромагнитных полей. Электромагнитные помехи и перекрестные помехи могут потенциально ухудшить производительность сети, что является причиной их предотвращения.

Витые пары в кабеле с неэкранированной парой имеют цветовую маркировку. Поэтому определить, какая пара к какому витку принадлежит, несложно. Один из проводов в паре можно отличить от другого по оранжевому, коричневому, синему, серому или зеленому цвету.

Другая пара может быть окрашена в красный, фиолетовый, белый, желтый или черный цвет. Идеальной иллюстрацией того, как выглядит неэкранированная витая пара, является провод с белой и синей полосой. Облегчает идентификацию и сопоставление проводов.

Неэкранированные кабели витой пары сгруппированы в пять категорий, включая: CAT3, CAT4, CAT5, CAT5e и CAT6. CAT3 часто используется в телефонных линиях и может поддерживать скорость 10 Мбит/с на расстоянии до 100 метров.

CAT4 используется в сетях Token Ring и может обеспечивать скорость 16 Мбит/с на расстоянии до 100 метров. CAT5 состоит из двух витых пар и используется в локальных сетях (LAN) на базе Ethernet. Поддерживает скорость 100 Мбит/с на расстоянии до 100 метров.

CAT5e состоит из четырех витых пар и используется в локальных сетях (LAN) на основе Ethernet как CAT5. Он может поддерживать скорость 1 Гбит/с на расстоянии до 100 метров. Наконец, CAT6 имеет четыре плотно скрученных витых пары. Он используется в локальных сетях на основе Ethernet и сетях в центрах обработки данных.

Обеспечивает скорость 1 гигабит в секунду на расстоянии до 100 метров. И 10 гигабит в секунду на расстояниях до 50 метров.

6. Разница между экранированной и неэкранированной витой парой

• Пары проводов в экранированной витой паре покрыты фольгой, которая затем снова оборачивается для двойной защиты. Тогда как каждая пара проводов в неэкранированной витой паре не покрыта, а обмотана трубкой без какой-либо защиты.
• Для экранированной витой пары требуется кабель заземления, а для неэкранированной витой пары — нет.
• Экранированная витая пара требует гораздо большего обслуживания, чем неэкранированная, которая не требует особого ухода. Таким образом, кабель с экранированной витой парой стоит дороже, чем кабель с неэкранированной витой парой.
• Кабель с экранированной витой парой обозначается аббревиатурой STP, а кабель с неэкранированной витой парой — кабелем UTP.
• Неэкранированная витая пара имеет более низкую скорость передачи данных, чем экранированная витая пара. Который имеет значительно высокую скорость передачи данных.
• Кабель STP эффективно снижает шум, а неэкранированная витая пара имеет более высокий уровень помех.
• Перекрёстные помехи в экранированной витой паре уменьшаются, в то время как в неэкранированной витой паре перекрестные помехи увеличиваются.
• В кабеле STP затухание минимальное, а в кабеле UTP больше.
• Скорость кабеля STP относительно низкая, в диапазоне от 10 до 100 Мбит/с. В то время как неэкранированная витая пара имеет большую скорость от 10 до 1000 Мбит/с.

С точки зрения применения экранированные кабели выгодны в местах с высокой вероятностью электронных помех. Сюда входят такие места, как аэропорты и радиостанции, такие как сборка телекоммуникационных кабелей, например, сборка кабелей для аэрокосмической отрасли.

Кабели STP также используются в системах безопасности для предотвращения радиопомех. Кроме того, они используются для встроенных конструкций с несколькими компонентами, функционирующими вместе. В дополнение к защите кабеля от внешних помех, экранирование предотвращает выход шума из кабеля. Это снижает вероятность того, что это может вызвать помехи в других гаджетах.

С другой стороны, кабель UTP не имеет экранирования для уменьшения помех. Путем скручивания пар внутри кабеля. Кабели UTP сконструированы таким образом, чтобы свести к минимуму электромагнитные помехи. Кроме того, неэкранированная витая пара подходит для локальных сетей на рабочем месте и аналогичных сетевых проводных систем.

Кабели популярны, несмотря на то, что они обеспечивают меньшую защиту от прерывания. Это потому, что они многофункциональны, недороги, просты в установке, легки и адаптируются. Однако использование кабелей с витой парой считается уязвимым для радиочастот из-за электромагнитных помех. Кроме того, из-за его низкой пропускной способности.



Витая пара — CompTIA Network+ (N10-007) Cert Prep: 2 The Physical Network Video Tutorial

Из курса: CompTIA Network+ (N10-007) Cert Prep: 2 The Physical Network

Витая пара

“

— За более чем 40 лет использования сетевых кабелей один тип кабелей стал чрезвычайно преобладающим, и он известен как кабели с витой парой. Так что лучший способ сделать это, позвольте мне просто показать вам кусок витой пары. То, на что вы смотрите, это очень старый тип кабеля на основе витой пары. Причина, по которой они называют это витой парой, заключается в том, что они всегда парные, и каждая пара скручена вокруг себя. Скручивание позволяет сигналу распространяться дальше по медному проводу. Витая пара была изобретена еще в конце 60-х, начале 19-го века.70-х годов для телефонных систем, и мы начали в прошлом, или я не должен говорить, что начали больше, за последние 30 с лишним лет кабели на основе витой пары стали наиболее распространенной формой кабелей, которые мы видим в сетях. Теперь этот тип кабелей довольно устарел, поэтому я покажу вам более современный кабель с витой парой. Прежде всего, вы заметите, что вместо двух пар в этом конкретном случае есть четыре пары кабелей. Важно то, что мы называем эту неэкранированную витую пару. Причина, по которой мы называем это неэкранированной витой парой, заключается в том, что вы заметите, что на ней нет металлического покрытия, алюминиевой фольги или чего-то подобного, поэтому с неэкранированной витой парой вам нужно быть осторожным, мы бы не хотели запустить кусок. кабеля рядом с электродвигателем, мы не хотели бы прокладывать кусок этого кабеля вокруг чего-либо с особенно высокой температурой или сильными магнитными помехами, потому что это ухудшит сигнал, поэтому мы должны быть немного более осторожными с этим. Преимущество неэкранированной витой пары в том, что она очень дешевая. Несколько копеек за квадратный фут по сравнению с альтернативами, которые иногда можно измерять в долларах за квадратный фут. Итак, это важный момент, теперь, если вы посмотрите, в первую очередь с неэкранированной витой парой, мы видели одну, у которой было всего две пары, а у этой четыре пары, но если вы действительно хотите сойти с ума, мы можем сделать что-нибудь , как, например, здесь, где у нас много-много пар, это 25-парная неэкранированная витая пара. Это используется в телефонных системах, системах типа PBX, и это довольно распространено. Когда мы говорим о неэкранированной витой паре, вам нужно быть осторожным: когда она используется в сетевой среде, в наши дни почти всегда будет четыре пары. Теперь, когда мы работаем с такими вещами, мы используем разъем типа этого, разъем RJ-45. И мы расскажем об этом более подробно в других эпизодах, но сейчас я хочу, чтобы вы поняли, что мы берем что-то вроде этого, и мы должны выстроить их в линию, и мы пихаем это в этого парня, чтобы сделать наши типы соединений. . Теперь, когда мы говорим об этом, есть два больших стандарта. В совокупности они известны как стандарт EIA/TIA 568A или стандарт EIA/TIA 568B. Позвольте мне кратко рассмотреть эти два стандарта. Итак, прежде всего, давайте взглянем на 568A. Теперь вы увидите, что каждая пара представляет собой сплошной цвет, а затем тот же цвет с белым или тем, что мы называем полосой. Итак, если вы посмотрите на это, 568A, начиная сверху, будет коричневым, коричнево-белым, оранжевым, сине-белым, синим, оранжево-белым, зеленым, зелено-белым. TIA 568A существует уже довольно давно, но сегодня большинство людей склоняются к стандарту 568B. Давайте посмотрим на этого парня. Таким образом, 568B будет коричневым, коричнево-белым, зеленым, сине-белым, синим, зелено-белым, оранжевым и оранжево-белым. Итак, давайте просто продолжим, уделим немного времени и поставим их, давайте сравним их. Мы рассмотрим оба этих стандарта рядом друг с другом. Итак, вы увидите, что для обоих стандартов это коричневый, затем коричневый/белый, а затем вы увидите посередине, это всегда синий/белый, синий. Но что мы делаем, так это меняем местами зелень и апельсины. Итак, если вы внимательно посмотрите на это, вы увидите, что эти два стандарта очень похожи, однако оранжевые и зеленые поменялись местами. Теперь не паникуйте по этому поводу, у нас есть другие эпизоды, мы на самом деле собираемся сделать много подключений к этому материалу, и мы вернемся к этим двум стандартам более подробно позже. Еще пара вещей о витой паре, о которых я хотел бы поговорить. Прежде всего, давайте взглянем на это еще раз. Итак, что я хочу сделать, так это давайте посмотрим на эти отдельные провода, так что я собираюсь немного раскрутить эту пару. Так что никак, вы можете увидеть это в камеру, это медь калибра 24, так что это невозможно увидеть, если у меня нет микроскопа. Но там сплошной кусок меди. Для некоторых витых пар у нас есть то, что называется твердым сердечником. С другими типами витой пары у вас будут многожильные шнуры, вместо одного сплошного куска меди у вас будет куча маленьких многожильных кусочков. Любой, кто когда-либо отрезал кусок электрического провода, видел, как выглядит многожильный провод. Они имеют различное применение, и в зависимости от ваших потребностей вам иногда нужно использовать сплошные, а в других случаях — многожильные. Теперь, последнее, что я хочу удостовериться, что мы рассмотрели идею о том, что неэкранированная витая пара — это только одна из форм витой пары. Есть еще один. Это то, что мы называем экранированной витой парой. Вы видите тот большой кусок металла, который проходит насквозь и фактически защищает витую пару. Итак, когда мы говорим о ситуациях, когда у нас есть неэкранированная витая пара, есть ситуации, когда вам нужно подойти к электродвигателям и тому подобному, и вы можете получить точно такой же тип витой пары, за исключением того, что она экранирована, а не не экранирована. Теперь у нас есть ряд небольших проблем, которые возникают, когда мы говорим о витой паре. Убедитесь, что вы понимаете разницу между неэкранированными и экранированными кабелями, убедитесь, что вы знакомы с 568A и 568B, и будьте готовы использовать это в других эпизодах, поскольку мы на самом деле делаем наши собственные кабели.
