Как работает преобразователь 12В в 350В на 1114ЕУ4. Каковы его основные характеристики. Для чего применяется такой преобразователь напряжения. Как собрать преобразователь своими руками.

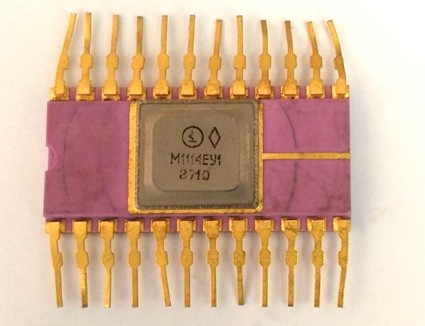

Принцип работы преобразователя 12В в 350В на микросхеме 1114ЕУ4
Преобразователь напряжения 12В в 350В на микросхеме 1114ЕУ4 работает по принципу широтно-импульсной модуляции (ШИМ). Микросхема 1114ЕУ4 является специализированным ШИМ-контроллером, который генерирует управляющие импульсы для силовых транзисторов.
Основные этапы работы преобразователя:
- Входное напряжение 12В подается на первичную обмотку трансформатора
- Микросхема 1114ЕУ4 генерирует импульсы управления транзисторами
- Транзисторы коммутируют ток через первичную обмотку
- Во вторичной обмотке трансформатора индуцируется напряжение 350В
- Выходное напряжение выпрямляется и фильтруется
Таким образом, за счет быстрого переключения транзисторов происходит преобразование постоянного напряжения 12В в переменное 350В.
Основные характеристики преобразователя на 1114ЕУ4
Рассмотрим ключевые параметры и характеристики преобразователя напряжения 12В в 350В на микросхеме 1114ЕУ4:
- Входное напряжение: 12В постоянного тока
- Выходное напряжение: 350В переменного тока
- Выходная мощность: до 100 Вт
- КПД: до 98%
- Частота преобразования: 40 кГц
- Ток холостого хода: 70 мА
- Потребление под нагрузкой: 5-7 А
Как видим, преобразователь обладает высоким КПД и способен обеспечить мощность до 100 Вт, что достаточно для питания многих бытовых приборов.
Области применения преобразователя 12В в 350В
Такой преобразователь напряжения находит применение в следующих областях:
- Автомобильная электроника — питание усилителей, сабвуферов и других мощных аудиосистем от бортовой сети 12В
- Портативные источники питания — создание мобильных блоков питания на основе аккумуляторов 12В
- Альтернативная энергетика — преобразование напряжения солнечных батарей или ветрогенераторов
- Резервное электроснабжение — питание критически важного оборудования при отключении сети 220В
Широкие возможности применения обусловлены высокой эффективностью и надежностью данного преобразователя.
Схема преобразователя на микросхеме 1114ЕУ4
Рассмотрим принципиальную электрическую схему преобразователя 12В в 350В на микросхеме 1114ЕУ4:

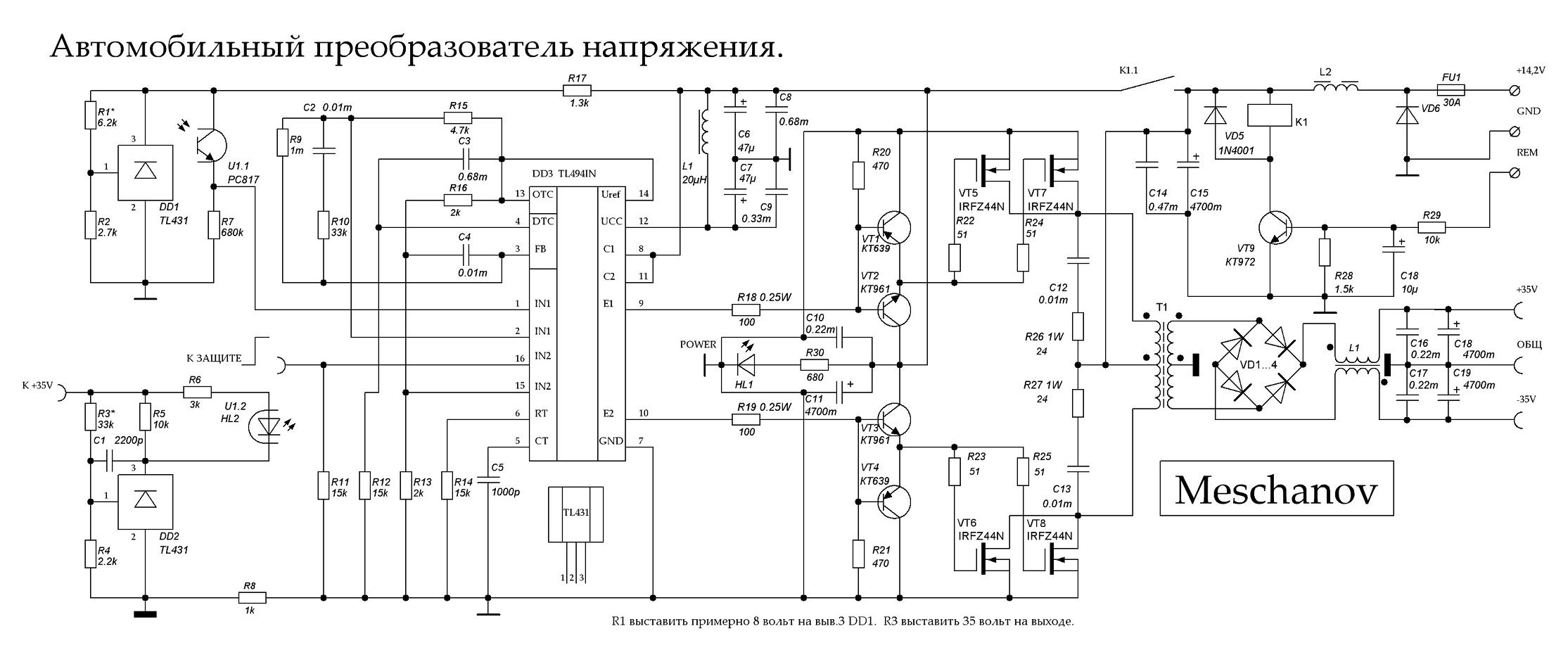

[Здесь должно быть изображение схемы]
Основные элементы схемы:
- DA1 — микросхема ШИМ-контроллера 1114ЕУ4
- VT1, VT2 — силовые MOSFET транзисторы
- T1 — повышающий трансформатор
- VD3-VD6 — выпрямительный мост
- C1-C8 — фильтрующие конденсаторы
Данная схема обеспечивает стабильное выходное напряжение 350В при входном напряжении 12В.
Особенности сборки преобразователя своими руками
При самостоятельной сборке преобразователя 12В в 350В на микросхеме 1114ЕУ4 необходимо учитывать следующие моменты:
- Использовать качественные компоненты, особенно силовые транзисторы и трансформатор
- Обеспечить хороший теплоотвод для силовых элементов
- Тщательно намотать трансформатор согласно рекомендациям
- Применять толстые провода для силовых цепей
- Использовать качественные разъемы для входа и выхода
При соблюдении этих рекомендаций можно собрать надежно работающий преобразователь напряжения.
Настройка и проверка работоспособности преобразователя
После сборки преобразователя необходимо выполнить его настройку и проверку:
- Подключить нагрузку 25-60 Вт на выход
- Подать входное напряжение 12В
- Измерить выходное напряжение — оно должно быть 350В ± 10%
- Проверить потребляемый ток — не более 7А при полной нагрузке
- Измерить частоту преобразования — должна быть около 40 кГц
- Проконтролировать нагрев силовых элементов
При отклонении параметров от нормы необходимо выполнить дополнительную настройку преобразователя.
Меры безопасности при работе с преобразователем 12В-350В
При эксплуатации преобразователя напряжения 12В в 350В необходимо соблюдать следующие правила безопасности:
- Не прикасаться к выходным клеммам при включенном устройстве
- Использовать надежную изоляцию всех соединений
- Не превышать максимально допустимую выходную мощность
- Обеспечить хорошую вентиляцию преобразователя
- Не эксплуатировать устройство при наличии повреждений
- Отключать входное напряжение при длительных перерывах в работе
Соблюдение этих простых правил позволит безопасно использовать преобразователь напряжения.
Мощный преобразователь 12В — 350В на микросхеме 1114ЕУ4
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Как добавить наш сайт в исключения AdBlock
QRZ.RU > Каталог схем и документации > Схемы наших читателей > Источники питания > Мощный преобразователь 12В — 350В на микросхеме 1114ЕУ4
class=»small»>

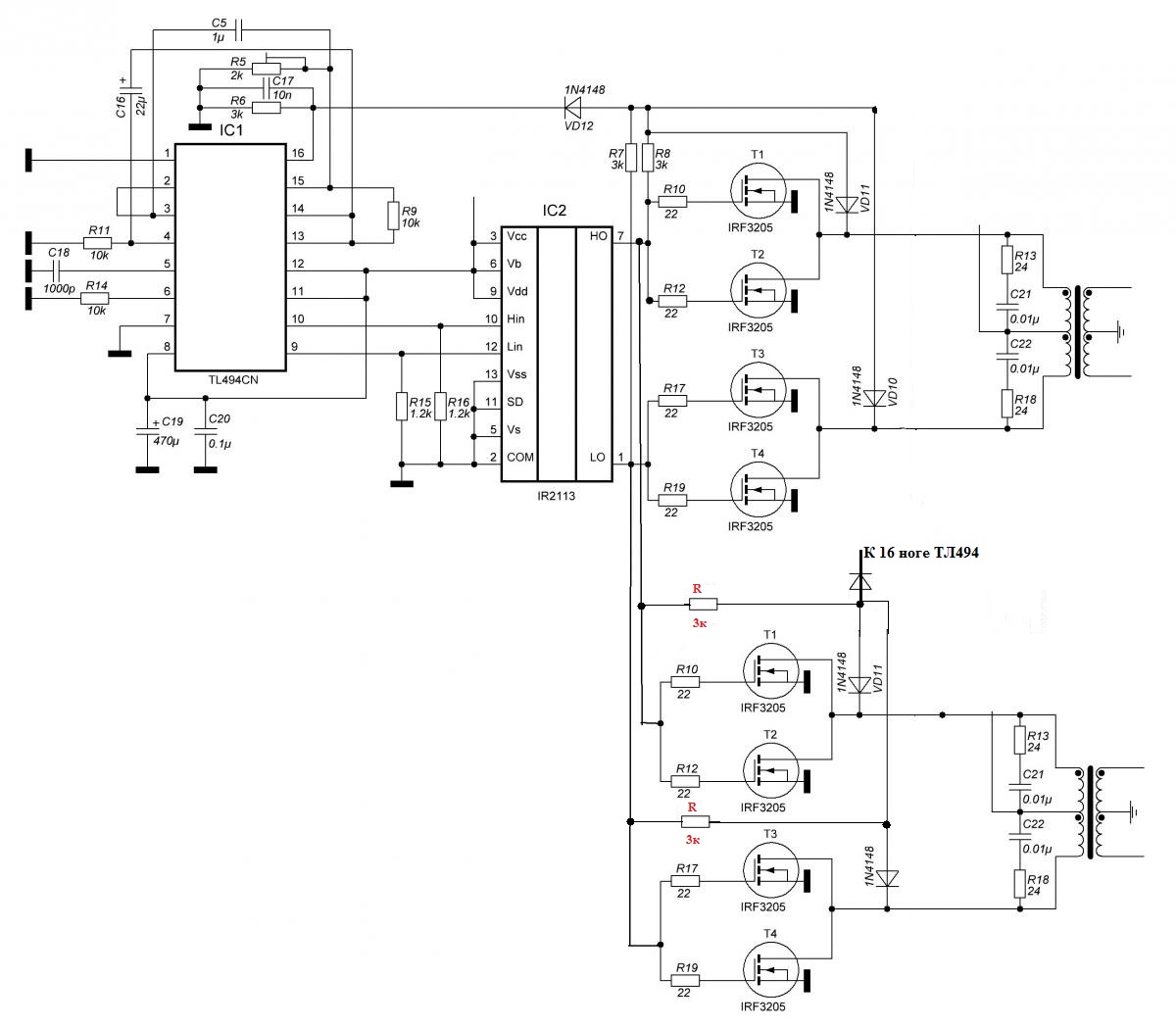

Задающий генератор преобразователя (рис. 4.67) собран на стандартном ШИМ-контроллере (импортный аналог из 494-й серии). Контроллер вырабатывает управляющие сигналы для транзисторов усилителя мощности, исключая сквозные токи через них. «Мертвое время» (Dead time) составляет минимум 3% от длительности периода колебаний и задается напряжением на выводе 4 микросхемы DA1: при 0 В — 3%, при 3,5 В — 100%.
Конденсатор С1 служит для плавного запуска преобразователя. В контроллере имеются два усилителя, один из которых используется для предотвращения разряда аккумулятора (не позволит работать преобразователю при снижении напряжения на аккумуляторе ниже 8 В). Цепь для предотвращения разряда аккумулятора желательно ставить не только в случае, когда жалко испортить аккумулятор, но и тогда, когда используются силовые транзисторы без логического управления, т.е. без буквы L (у них порог открывания 4…6 В), и при сильном разряде аккумулятора они могут перейти в активный режим, что приведет к повреждению схемы из-за перегрева.
Частота преобразования задается элементами СЗ, R8 и при указанных номиналах составляет 40 кГц. Для изменения частоты эти элементы можно менять в пределах 500 пФ … 0,1 мкФ и 1…Ю0 кОм. Ток холостого хода преобразователя — 70 мА, потребление под нагрузкой — 5…7 А на максимальной нагрузке (около 100 Вт). КПД составляет 98%. Аккумулятор использован на 12 В (10 А-ч).
В качестве микросхемы DA1 подойдет любой контроллер из серии 494 (TL494, UC494, дРС494, CD494, КА7500).
Транзисторы VT1 и VT2 могут быть КТ645, КТ3102 и др. Полевые транзисторы (не IGBT и не КП954) с максимальным напряжением не ниже 50 В, сопротивлением канала <0,015 Ом и затворной емкостью <3000 пФ. Транзисторы IRL3705L имеют сопротивление в открытом состоянии R3C — 0,01 Ом, и их можно заменить двумя включенными параллельно IRFZ44N (R3C = 0,022 Ом).
Существуют минские транзисторы завода «Интеграл» КП732Г, они лучше заявленного аналога IRFLZ44, паспортное сопротивление у них 28 мОм, а по измерениям — 18 мОм, и стоят они дешевле. Из наших новых подойдут КП812. Диоды VD3.
..VD6 желательно использовать быстродействующие (не быстрые сильно греются при больших нагрузках), с обратным напряжением не менее 400 В, и на ток не менее 1 А.
Двухтактный преобразователь напряжения 12-220В на транзисторах
Зарядные устройства и блоки питания
Auto
Двухтактный преобразователь напряжения 12-220В на полевых транзисторах, выполненный с использованием специализированного ШИМ-контроллера 1114ЕУ4 предназначен для питания потребителей переменного тока напряжением 220В от автомобильного аккумулятора напряжением 12 В.
Двухтактный преобразователь напряжения 12-220В на полевых транзисторах, выполненный с использованием специализированного ШИМ-контроллера 1114ЕУ4.
Такой преобразователь не сложно изготовить при наличии минимальных навыков в радиоделе. От него можно будет запитать ноутбук, небольшой телевизор, электрическую бритву и другие маломощные бытовые приборы.
Основные характеристики двухтактного преобразователь напряжения 12-220В на полевых транзисторах.
— Входное напряжение: 12 В постоянное.
— Выходное напряжение: 220 В переменное.
— Мощность нагрузки: до 100 Вт.
— КПД при тщательном изготовлении трансформатора: до 90%.

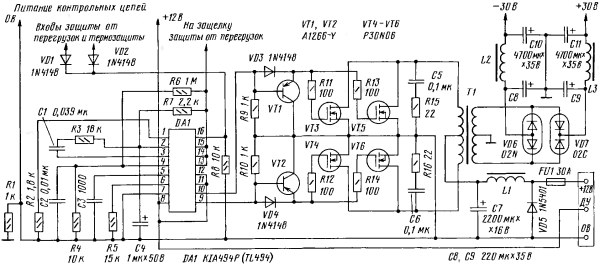

Электрическая схема двухтактного преобразователя напряжения 12-220В на полевых транзисторах, выполненная с использованием специализированного ШИМ-контроллера 1114ЕУ4.
При указанных на электрической схеме номиналах, частота преобразования напряжения будет около 20 кГц. В нормальном состоянии транзисторы VT1 и VT2 закрыты и открываются импульсами, поступающими с выхода микросхемы.
Цепь конденсатора С1 и резистора R2 обеспечивает плавный выход на рабочий режим. Делители напряжения на резисторах R7, R9 и R8, R10 ограничивают выходной ток микросхемы, а также величину напряжения на затворах ключей. Диод VD1 защищает схему при ошибочном подключении полярности источника питания.
Схема двухтактного преобразователя напряжения 12-220В на полевых транзисторах устойчиво работает с нагрузками до 100 Вт.
Единственное условие — транзисторы VT1, VT2 для этого должны быть установлены на радиаторы. При использовании в электрической схеме данного преобразователя напряжения современных полевых транзисторов с изолированным затвором, можно существенно уменьшить габариты всей конструкции.
Элементная база двухтактного преобразователя напряжения 12-220В на полевых транзисторах.
Трансформатор Т1 выполнен на двух сложенных вместе кольцевых сердечниках изготовленных из феррита марки М2000НМ. Типоразмер К32х20х6. Первичная обмотка трансформатора содержит 2×8 витков проводом ПЭЛ диаметром 0,8 мм. Вторичная обмотка трансформатора для получения напряжения 220 В содержит 300 витков проводом ПЭЛ диаметром 0,25 мм. Обмотка обратной связи содержит 10 витков проводом ПЭЛШО диаметром 0,25 мм.
По материалам книги «Как создать источники питания своими руками».
