Цвета патчкорда. Цветовая маркировка кабельных систем: как правильно выбрать и использовать патчкорды — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как выбрать подходящий цвет патчкорда для своей сети. Какое значение имеет цвет оболочки кабеля. Какие стандарты цветовой маркировки существуют. Как правильно организовать кабельную систему с помощью цветов.

Содержание

Значение цветов патчкордов в кабельных системах

Цветовая маркировка патчкордов играет важную роль в организации и управлении сетевой инфраструктурой. Хотя строгих стандартов по использованию цветов не существует, сложились определенные общепринятые практики:

Серый — стандартный цвет для большинства подключений в локальных сетях
Синий — часто используется для подключения к терминальным серверам
Желтый — обычно обозначает кабели с поддержкой Power over Ethernet (PoE)
Зеленый — для кросс-соединений между устройствами
Черный — для наружного применения, устойчив к внешним воздействиям
Красный — для телефонии и аварийных систем
Оранжевый — для аналоговых не-Ethernet подключений

Использование цветовой кодировки позволяет быстро идентифицировать назначение кабелей, что упрощает обслуживание и поиск неисправностей в сети.

Стандарт ANSI/TIA/EIA-606-B по цветовой маркировке

Хотя единого обязательного стандарта по цветам патчкордов не существует, некоторые рекомендации содержатся в стандарте ANSI/TIA/EIA-606-B. Он предлагает следующую схему цветового кодирования для различных элементов кабельной системы:

Оранжевый — для точки разграничения ответственности провайдера и клиента
Зеленый — для сетевых подключений на стороне клиента
Фиолетовый — для подключения стандартного оборудования (АТС, компьютеры и т.д.)
Белый — для магистральных кабелей первого уровня
Серый — для магистральных кабелей второго уровня
Синий — для горизонтальной кабельной разводки
Коричневый — для магистралей между зданиями
Желтый — для вспомогательных цепей, сигнализации, безопасности

Красный — для основных телефонных систем

Следование этим рекомендациям помогает создать единообразную и понятную систему цветового кодирования в рамках организации.

Преимущества использования цветовой маркировки кабелей

Грамотное применение цветовой кодировки патчкордов дает ряд важных преимуществ:

Упрощает идентификацию назначения кабелей без необходимости физической проверки подключений
Ускоряет поиск и устранение неисправностей в сети
Облегчает документирование кабельной системы
Повышает общую организованность и аккуратность монтажа
Снижает вероятность ошибок при подключении оборудования
Позволяет быстро оценить структуру сети визуально

Все это в конечном итоге приводит к повышению эффективности обслуживания сетевой инфраструктуры и снижению времени простоев при возникновении проблем.

Выбор цветов патчкордов для различных сценариев использования

При выборе цветов патчкордов для конкретной сети следует учитывать специфику ее использования:

Домашние сети

Для домашнего использования подойдут стандартные серые или синие патчкорды. При наличии устройств с PoE (например, IP-камер) можно использовать желтые кабели для их подключения.

Офисные сети

В офисах рекомендуется использовать более разнообразную цветовую схему:

Синий — для подключения рабочих станций
Красный — для телефонии
Желтый — для PoE-устройств (IP-телефоны, точки доступа Wi-Fi)
Зеленый — для серверных подключений

Центры обработки данных

В ЦОД целесообразно следовать рекомендациям стандарта ANSI/TIA/EIA-606-B, используя полный спектр цветов для различных типов соединений.

Особенности оптических патчкордов и их цветовая маркировка

Оптические патчкорды имеют свою специфику цветовой маркировки, которая в первую очередь определяется типом используемого волокна:

Желтый — для одномодового волокна (9/125 мкм)
Оранжевый — для многомодового волокна 62.5/125 мкм
Аквамариновый — для многомодового волокна 50/125 мкм OM3
Васильковый — для многомодового волокна 50/125 мкм OM4

Кроме того, цвет может указывать на тип полировки коннектора:

Синий — для коннекторов с полировкой UPC (Ultra Physical Contact)
Зеленый — для коннекторов с полировкой APC (Angled Physical Contact)

Правильный выбор цвета оптического патчкорда позволяет избежать ошибок при подключении и обеспечить совместимость оборудования.

Практические рекомендации по организации цветовой маркировки

Чтобы максимально эффективно использовать цветовую маркировку кабелей, следуйте этим рекомендациям:

Разработайте и документируйте схему цветового кодирования для вашей организации
Обучите всех сотрудников, работающих с сетевой инфраструктурой, принятой схеме

Используйте цветные маркеры или этикетки на обоих концах кабеля для дополнительной идентификации
Регулярно проверяйте и обновляйте маркировку при изменениях в сети
Комбинируйте цветовую маркировку с другими методами организации кабелей (кабельные органайзеры, стяжки)
Не используйте слишком много разных цветов, чтобы не усложнять систему

Следование этим принципам поможет создать хорошо организованную и легко управляемую кабельную систему.

Заключение: важность грамотного подхода к цветовой маркировке

Цветовая маркировка патчкордов — это простой, но эффективный способ улучшить организацию и управление сетевой инфраструктурой. Хотя единого обязательного стандарта не существует, следование общепринятым практикам и рекомендациям позволяет создать понятную и удобную систему.

Правильный выбор цветов кабелей помогает:

Ускорить поиск и устранение неисправностей
Снизить вероятность ошибок при подключении
Улучшить документирование сетевой инфраструктуры
Повысить общую эффективность обслуживания сети

Независимо от масштаба вашей сети — будь то домашняя система, офисная инфраструктура или крупный центр обработки данных — грамотный подход к цветовой маркировке патчкордов поможет создать более надежную, управляемую и эффективную сетевую среду.

Цветовая маркировка кабельных систем

Скажите, а какого цвета вы используете патчкорды? А для какого функционала какой цвет чаще используется? Как правило, сисадмины хватают патчкорды первых попавшихся цветов, лишь бы по длинне подошли. В моем же случае это не верно. По этой причине в тех местах где я делал сети с нуля, всегда четкая цветовая иерархия, по этой же причине места, в которых я прокладывал структурированные кабельные системы реже страдают от ошибок системных администраторов.

Основные цвета патчкордов: красный, зеленый, синий, желтый, серый.

Моя группирова цветов довольно сложная и её сложно рассказать сисадмину который не работает со мной при проектировании СКС.

Основы цветовой маркировки

У меня выделяется определенная иерархичность кабеля. Красный, зеленый, синий кабели специального назначения, а желтый и все оттенки серого общего пользования. Так же есть определенная тонкость заключающаяся в том, что у меня к каждому большому серверу идет связка из трех патчкордов. Кончики маркирую специальными кабельными маркерами.

И так, если у нас нет нормальных, больших серверов то все сильно упрощается и я пользуюсь серией простых правил. По мере усложнения стуктуры соответствующим образом усложняется и цветовая маркировка кабеля.

Правила цветовой маркировки

Красный патчкорд патчкорд специального назначения, для подключения к операторскому оборудованию. Часто используется всего один красный патчкорд идущий от оператора связи до маршрутизатора. Дальше от маршрутизатора до клиентских мест идут патчкорды серого цвета (это если на предприятии меньше 5-8 компьютеров). Если на предприятии стоит один или несколько серверов с прямым выходом в интернет и у этих серверов используются белые (публичные) адреса, то такие сервера соединяются с маршрутизатором красными патчкордами.

Иногда я использую красный патчкорд в отладочных целях и когда я подключаюсь у друзей и знакомых к их оборудованию

Синий патчкорд патчкорд специального назначения, для подключения серверов к внутренней сети и маршрутизаторам. Соответственно, как и красный патчкорд, он используется только для данной цели. Если серверов много, то это упрощает поиск нужного хвостика от сервера. Так же при наличии более одного синего патчкорда в сети их кончики маркируются кабельными маркерами. На многих предприятиях системные администраторы оценили мой подход в момент перевода серверов на гигабитные свитчи. Так же подобные механизмы и правила ускоряют процесс поиска неисправности в сети (не поверите, но бывают случаи когда серверные патчкорды выпадают из гнезд свитчей и маршрутизаторов).

Зеленый патчкорд патчкорд специального назначения, для подключения удаленного управления сервером. В моем случае этим кабелем подключается iLO на серверах HP. Иногда, для удаленного управления я использую продукцию D-Link: DKVM-IP1. В очень редких случаях зеленым патчкордом подключается мобильное оборудование для проведения удаленного управления.

Вот на этом заканчиваются патчкорды специального назначения и начинаются патчкорды общего назначения.

Желтый патчкорд патчкорд общего назначения, служит для (uplink) подключения свитчей между собой. Применяется в сетях с большим количеством аббонентов для того чтобы объеденить несколько свитчей в единую сеть. Так же, желтые патчкорды используются для маркировки наиболее важных подключений. Как и все остальные цветные патчкорды, они обязаны быть промаркированы специальными кабельными маркерами. Еще одно из назначений желтых патчкордов это подключение разного нестандартного оборудования. Например, небольшой NAS или принт-сервер необходимо подключить желтым кабелем, а не синим, так как они не являются серверами в общепринятом употреблении.

Серые патчкорды патчкорды общего пользования. Этими патчкордами подключаются компьютеры пользователей к общей сети или маршрутизатору.

Пример сложного подключения

В качестве сложного примера можно привести пример когда стоит десяток больших серверов HP Proliant DL360G5, десяток свитчей и несколько сотен пользовательских компьютеров. В этом случае готовятся тройные кабели для серверов. Красные патчкорды будут подключены к маршрутизатору который будет раздаветь белые IP адреса для этих серверов и даст им прямой выход в интернет. Синие патчкорды от серверов пойдут в гигабитный свитч ядро сети. Зеленые патчкорды будут подключены к изолированному свитчу, доступ к которому будет только у администраторов сети. Так, сервера подключены своими специальными патчкордами, осталось подключить свитчи более низкого уровня. Эти свитчи будут подключены к ядру сети уже желтыми патчкордами. А далее пользовательские компьютеры будут подключены к свитчам серыми патчкордами. Но это лишь ограниченный пример использовния цветовой маркировки патчкордов. На самом деле все бывает на порядок сложней.

Тэги: ИТ

Отредактировано:2020-10-01 06:57:42

Этот сайт использует файлы cookies, чтобы упростить вашу навигацию по сайту, предлагать только интересную информацию и упростить заполнение форм. Я предполагаю, что, если вы продолжаете использовать мой сайт, то вы согласны с использованием мной файлов cookies. Вы в любое время можете удалить и/или запретить их использование изменив настройки своего интернет-браузера.

Сообщайте мне о замеченных ошибках на: [email protected]. Все пожелания и советы будут учтены при дальнейшем проектировании сайта. Я готов сотрудничать со всеми желающими. В некоторых случаях, мнение автора может не совпадать с мнением автора! Phone: +7-902-924-70-49.

Всё об оптических патчкордах — типы, виды и отличия

Главная
Информация
Статьи
Как и по каким особенностям нужно выбирать оптические патчкорды

Чтобы соединить активное оптическое оборудование, необходим специальный коммутационный кабель, который более известен как оптический патчкорд. Внешний вид оптического патчкорда – это отрезок определенной длины волоконно-оптического кабеля, что с обеих сторон оконеченный специальными коннекторами.

В наше время существует множество разнообразных оптических патчкордов, что отличаются типом оптического волокна и типом коннектора. Чтобы изготовить оптические патчкорды производители используют 2 типа оптических волокон.

Первый тип – это Single mode. Представляет из себя одномодовое волокно, у которого маленький диаметр световедущей сердцевины, а точнее до 10 микрон. Такое волокно пропускает лишь одну моду (луч). Оболочка в диаметре равна 125 мкм. Обозначение на маркировке 9/125, где указывается соотношение диаметра сердцевины и самой оболочки. А может быть просто SM.

Второй тип – это Multi mode. Представляет из себя многомодовое волокно, у которого большой диаметр световода. Пропускает много мод. Оболочка имеет точно такой же диаметр, как и одномодовое, 125 мкм. Существует 2 типа многомодового волокна, отличающиеся диаметром – 50 и 62,5 мкм. Им соответствуют маркировки MM 50/125 и ММ 62.5/125 (+р). Максимально востребовано именно волокно с сердцевиной диаметром 50 мкм. Такое многомодовое волокно делится на 4 класса. Далее приступаем к их рассмотрению.

Таблица сравнения классов многомодовых оптических волокон

Наиболее часто, чтобы изготовить оптический патчкорд, берутся многомодовые кабели класса ОМ3 и ОМ2.

Цвет оболочки патчкорда позволяет отличить тип применяемого волокна.

Окраска оболочки должна соответствовать стандарту TIA-598C. Итак: желтого цвета обозначается одномод 9/125 мкм, серым многомод 62. 5/125 мкм, оранжевым многомод 50/125 мкм (он же ОМ2) и бирюзовым многомод 50/125 мкм (он же ОМ3).

Отличаются между собой патчорды еще и количеством волокон.

Там, где используется одно волокно – это симплекс (simplex), а где два волокна — дуплекс (duplex).

Также оптические патчкорды отличаются типом коннекторов

Сегодня на рынке присутствует множество типов коннекторов, а значит и патчкордов с такими коннекторами много. При выборе оптического патчкорда, обратите внимание на разъемы оптического оборудования, чтобы коннекторы соответствовали им. Как правило тип разъема должен быть указан на маркировке.

Предлагаем изучить основные коннекторы, что применяются при производстве оптических патчкордов:

SC (Subscriber Connector) представляет из себя прямоугольный пластиковый коннектор с защелкой. Монтажники называют его Stick and Click, что означает вставь и защелкни. У них наконечник почти полностью покрыт корпусом. Это защищает от попадания пыли. SC могут быть одинарными и двойными (дуплексными). Используются как для одномодового, так и для многомодового кабеля.

LC (Lusent Connector) является пластиковым и имеет защелку. Бывают одинарные и двойные (дуплексные). Задействуют в одномодовых и многомодовых кабелях.

ST (Straight Tip) более известен по названию Stick and Twist, в переводе вставь и поверни. Снабжен выпуклым наконечником, что фиксируется поворотом металлической оправы по часовой стрелке. Данная конструкция не позволяет сделать дуплексную вилку. По этой причине применяется лишь в симплексных патчкордах.

FC ( Fiber Connector). Этот тип коннектора фиксируется при помощи накидной металлической гайки. Так обеспечивается надежный герметичный стык и отличная защита от вибрации. В основном такой коннектор используется в одномодовых системах.

Вот так они выглядят:

Не так часто, но можно встретить патчкорды с разъемами MU, E-2000 и MT-RJ.

Вот такой у них вид:

Сочетание коннекторов влияет на маркировку патчокордов. Поэтому можно встретить маркировки LC-FC, SC-FC, SC-SC и так далее.

Многое зависит от типа полировки коннектора

В корпусе коннектора размещен наконечник (ферула). Именно он соединяется с оптическим волокном. Чтобы уменьшить обратные потери, то есть, снизить количество обратного отображения излучаемого света к источнику, применяется полировка ферулы.

Применяют 4 типа полировки:

PC (Physically Contact) – это когда концы оптического кабеля полируют с небольшой кривизной, дабы избежать воздушного зазора, что может быть между торцами коннекторов. Также это способствует тому, что при контакте разъемов сами волокна соединялись лишь в центре – именно в ядре. При такой полировке обратные потери будут равны -30 дБ.

UPC и SPS (Ultra Physically Contact и Super Physically Contact). Подразумевает закругленную форму ферулы. Такую полировку производят на специальной машине. Обратные потери для SPC будут в пределах -45 дБ, а для UPC не превысят -50 дБ.

APC (Angled Physically Contact) – это абсолютно другой тип полировки. Торец полируют под углом равным 8º. Данный способ полировки уменьшает обратные потери до значения в -60 дБ. К тому же исключается обратный сигнал за пределы световода. Такую полировку применяют в высокоскоростных сетях, а также в сетях кабельного телевидения (+р).

Важно знать, что коннекторы с полировками UPC, SPC и PC сочетаются. Если у коннекторов полировка APC, тогда с другими типами они не совместимы. По этой причине у них даже цветовая маркировка разная. Коннекторы UPC, PC и SPC синие, а вот APC зеленые.

Кабели Ethernet

и значение их цветов

Когда вы начинаете свой путь к покупке кабелей Ethernet, мы здесь, чтобы помочь вам сделать лучший выбор цвета. Независимо от того, модернизируете ли вы существующую сеть или начинаете с нуля, мы можем помочь раскрыть тайну цветового кодирования вашего проекта, независимо от того, насколько он велик или мал.

Неважно, какого цвета Ethernet-кабель вы выберете для своей установки; все они работают одинаково, но установщики в основном используют определенные цвета для организации и прокладки кабелей.

Распространенные цвета кабелей Ethernet

Поскольку прямого отраслевого стандарта для цветов кабелей Ethernet не существует, стандарт ANSI/TIA/EIA-606-B является добровольным стандартом, демонстрирующим важность маркировки и окраски. При этом стоит упомянуть о нескольких закономерностях в отрасли.

Наиболее распространенные цвета: серый, синий, желтый, оранжевый и белый.

Серые кабели Ethernet считаются «стандартными» и часто используются в жилых и коммерческих сетях.

Синие кабели Ethernet обычно используются для подключения терминального сервера к локальной сети. Терминальный сервер обеспечивает возможность подключения нескольких систем к локальной сети без использования модема или другого сетевого интерфейса.

Желтые кабели Ethernet обычно используются для так называемой «питания через Ethernet» (POE). Это означает, что ваш кабель может подавать как электроэнергию, так и данные в одном соединении.

Зеленые кабели Ethernet обычно используются для классификации перекрестного соединения, которое напрямую соединяет разные компьютеры и/или устройства.

Наружные кабели Ethernet обычно имеют номер Black и изготавливаются из черного ПВХ, устойчивого к ветру, влаге и солнечному свету.

Важно отметить:

Система цветового кодирования будет использоваться по-разному для разных предприятий.
Характеристики кабелей ничем не отличаются, кроме цвета внешней оболочки.

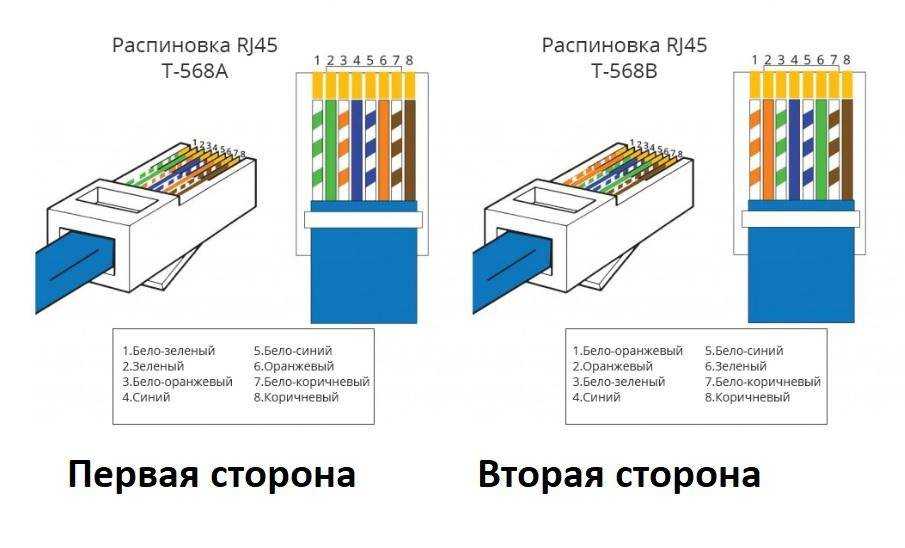

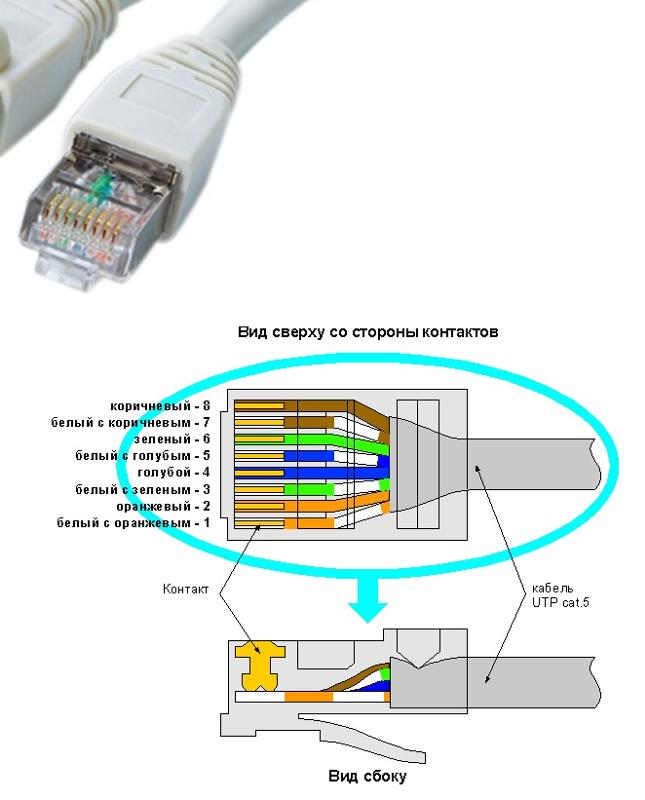

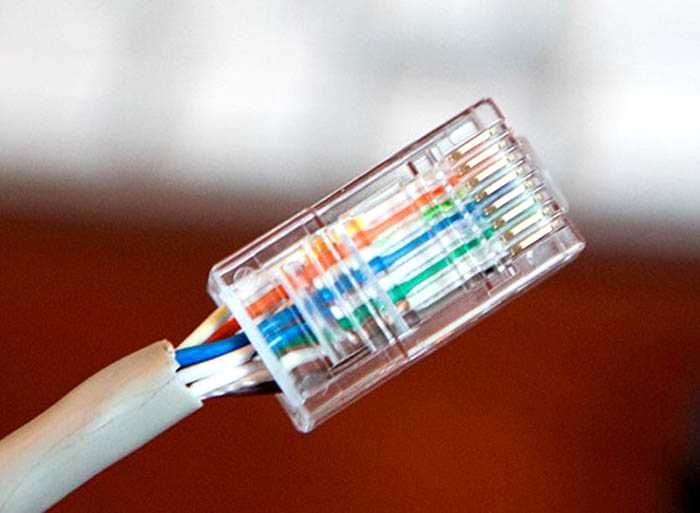

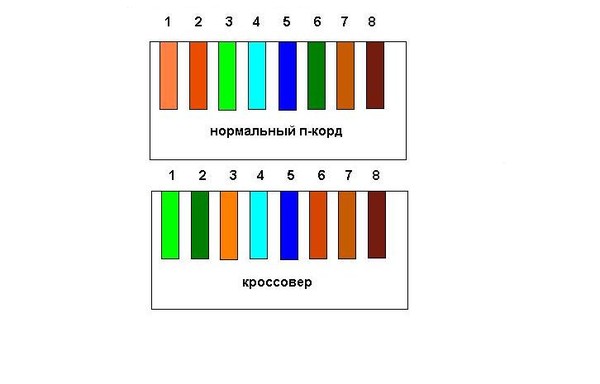

Цвет кабеля Ethernet не следует путать с внутренними проводами Цветовая маркировка RJ45 . Внешние цвета являются более общими и могут использоваться для прокладки кабелей.

Here is an example color guide used by some businesses:

	Ethernet Cable Color	Purpose
	Blue Ethernet Cable	Network Connectivity
	Yellow Ethernet cable	Power over Ethernet (POE) devices — Wired Security Cameras
⬜	White Ethernet Cable	also Wired Security Cameras
	Gray Ethernet Cable	Interconnects /Перемычки
	Черный кабель Ethernet	Оборудование/рабочая станция
	Красный кабель Ethernet	Phones/Emergency Systems
	Orange Ethernet Cable	for analog non-Ethernet connections
	Green Ethernet Cable	crossover Ethernet connections

Organize with various Colors

Организация кабелей Ethernet по цветам может помочь вашей сетевой инфраструктуре, сделав ее более эффективной. Когда предприятия подключаются к Ethernet, они иногда присваивают определенные значения цветам кабелей в интересах своих ИТ-специалистов, выполняющих проводку, и тех, кому может потребоваться устранение неполадок в будущем.

Если у вас есть определенные области вашего бизнеса, отмеченные разными цветами кабелей, и есть проблема в одной из этих областей, будет легче диагностировать проблему. Настройка хорошо организованной кабельной системы Ethernet с цветовой кодировкой в начале избавит вас от головной боли в долгосрочной перспективе.

Например: Если ваша компания использует кабели Ethernet красного цвета для своей системы безопасности и возникает проблема, ИТ-специалист будет точно знать, какие кабели нужно проверить, чтобы решить проблему.
В заключение, при выборе кабеля Ethernet помните о назначении кабеля и планируйте его соответствующим образом. Хорошо продуманные планы создают хорошо функционирующие системы.

Цветовые коды кабелей: ANSI/TIA/EIA-606 — NavePoint

Кабели каких цветов вы используете в своей стойке? Большинство людей используйте черные или синие кабели, потому что они общедоступны и удобны для глаз а синий — любимый цвет во всем мире. Некоторые установщики подключают свои шкафы с розовыми или фиолетовыми кабелями, потому что они думают, что это интересно. Однако вы сами решаете, какие цвета кабелей использовать в своих установках, знаете ли вы, что Американский национальный институт стандартов (ANSI) и другие стандарты институты разработали стандарт цветового кода кабеля?

ANSI/TIA/EIA-606-B является административным стандартом для коммерческие телекоммуникации, или, другими словами, это документ, в котором должны храниться все ИТ-инженеры в США разрабатывают одно и то же, поэтому технический специалист будет знать какой провод рассеивать во время кризиса вместо того, чтобы гадать.

Инфраструктура

Черный

Черный цвет символизирует таинственность, силу, элегантность и изысканность. Однако с точки зрения EIA-606-B черный — это цвет чернил, используемых для печати. стандарт. Если это не так, я не могу придумать причину, по которой черный не является частью цветовых кодов.

Оранжевый

Оранжевый – «Демаркационная точка» или «Центральный офис». Прекращение». Демаркационная точка – это точка, в которой общественность переключилась телефонная сеть заканчивается и соединяется с внутренней проводкой заказчика. Или другими словами, это проводка, по которой сигнал вашего сетевого провайдера поступает на ваш модем.

Зеленый

Зеленый указывает на подключение к сети или, другими словами, на подключение вашего модема к сетевому коммутатору, WIFI-маршрутизатору, кабельным коробкам …и т. д. Он должен завершать сетевое соединение на стороне клиента демаркационная точка.

Фиолетовый

Фиолетовый обозначает стандартное оборудование. Телефонные системы для бизнеса (УАТС), компьютеры, локальные сети и т. д. должны быть подключены с помощью кабелей фиолетового цвета.

Белый

Белый используется для магистральной телекоммуникационной среды первого уровня прекращения. Магистраль первого уровня представляет собой кабель между основным кроссовый (MC) и промежуточный кроссовый (IC) или горизонтальный кросс-коннект (HC) в основном используется в центрах обработки данных. Основным перекрестным соединением является централизованная часть магистрального кабеля, используемая для механического завершения и администрировать магистральную кабельную сеть, в то время как промежуточный кросс-коммутатор является кросс-соединение между магистральными кабелями 1-го уровня и 2-го уровня. Основа часть сетевого кабеля, которая соединяет различные комнаты и коммуникационные панели, несущие наибольшее количество волокон и обычно составляет самую длинную кабельную трассу.

Серый

Подобно белому, серый цвет используется для магистрали второго уровня. окончание средств телекоммуникаций.

Синий

Синий используется для горизонтальной прокладки кабелей. Горизонтальная кабельная система любая кабельная разводка, используемая для подключения этажного коммутационного шкафа к настенным панелям в работе области для предоставления локальных сетей (LAN) для подключения компьютеров пользователей к сети.

Коричневый

Коричневый используется для концевой заделки магистральных кабелей между зданиями.

Желтый

Желтый используется для подключения вспомогательных цепей, сигнализации, техническое обслуживание, безопасность и другие различные схемы.

Красный

Красный используется для терминации основных телефонных систем.

Summery

Проектирование и монтаж структурированных кабельных систем обычно следуют набору стандартов, определяющих электропроводку центров обработки данных, офисов и многоквартирных домов для передачи данных или голосовой связи с использованием различных видов кабеля. Эти стандарты определить, как прокладывать кабели в различных топологиях, включая цвет кабеля коды поделились сегодня. Эти цветовые коды могут показаться слишком техническими для монтажников, не в индустрии центров обработки данных. Обязательно ознакомьтесь с выбором кабелей NavePoint.
