13005 транзистор. Транзистор ST13005: характеристики, применение и проверка мультиметром

alexxlabРазное
Что такое транзистор ST13005. Каковы его основные параметры. Где применяется ST13005. Как проверить работоспособность ST13005 мультиметром. Какие есть аналоги ST13005.

Основные характеристики транзистора ST13005

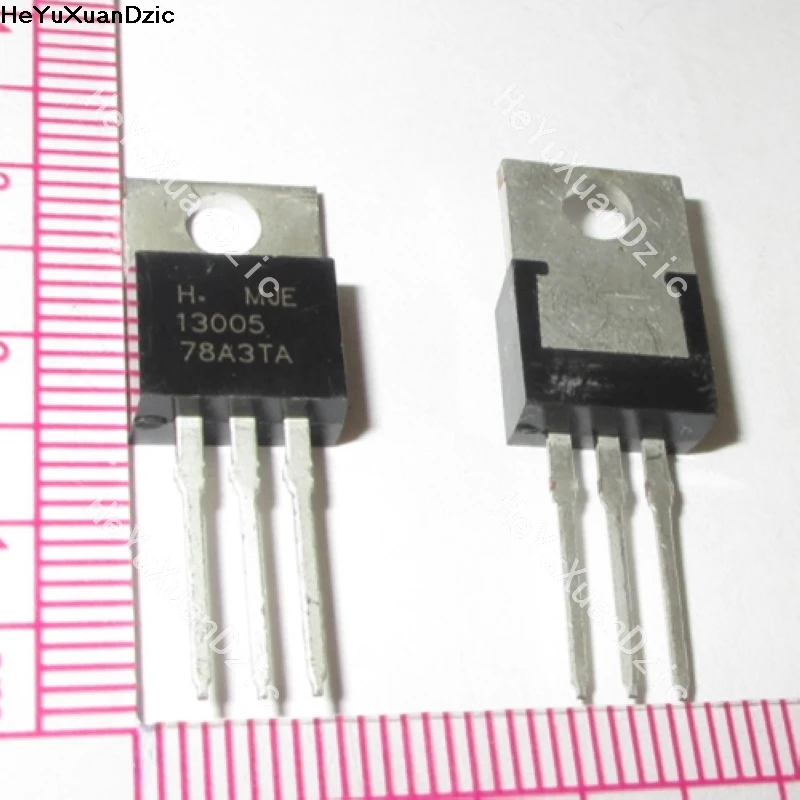

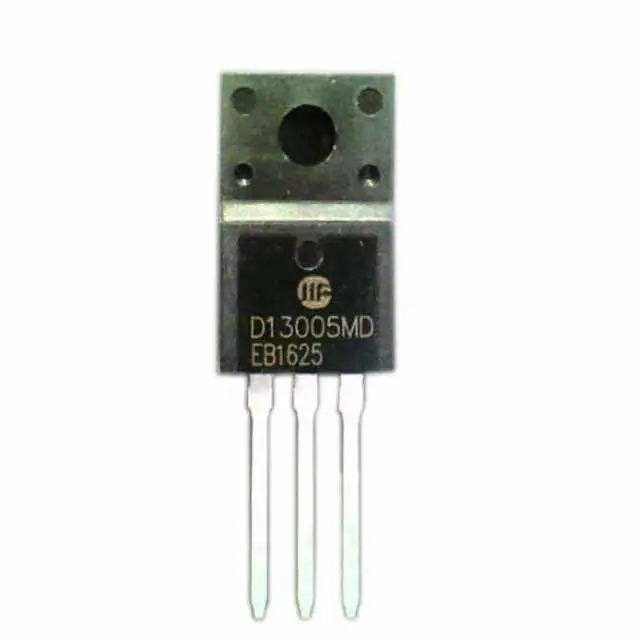

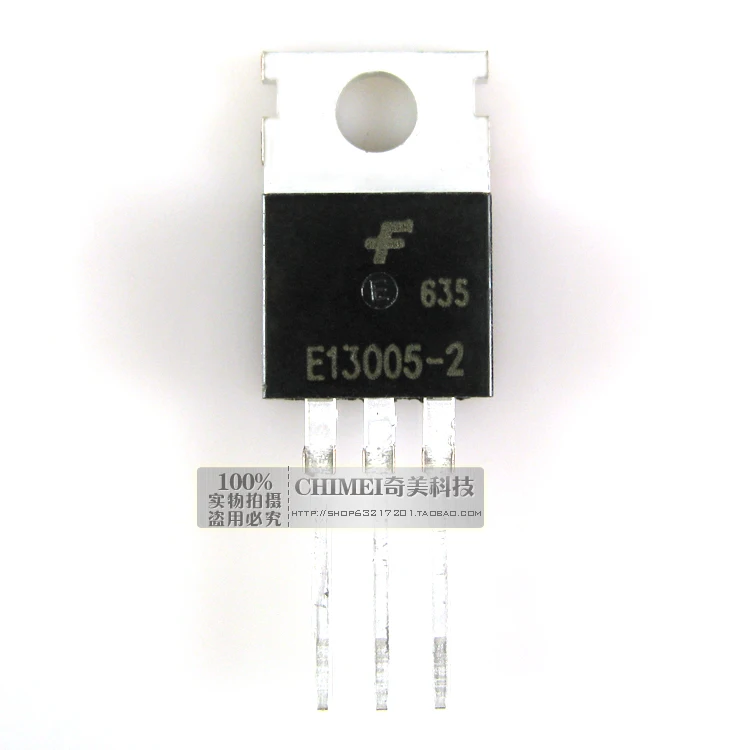

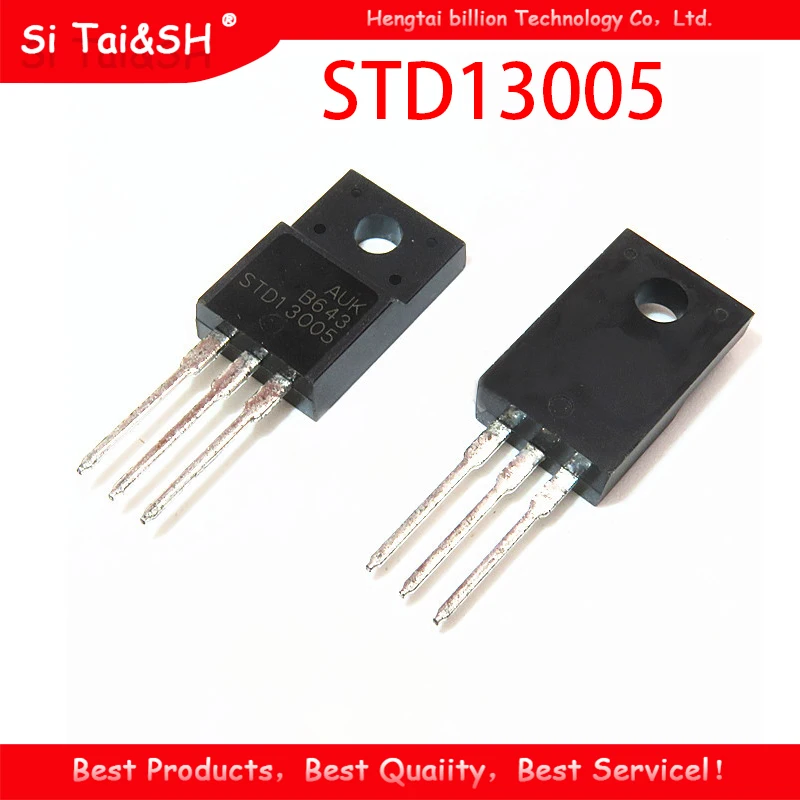

Транзистор ST13005 — это NPN-транзистор средней мощности, разработанный компанией STMicroelectronics. Он относится к семейству биполярных транзисторов и имеет следующие ключевые параметры:

  • Максимальное напряжение коллектор-эмиттер: 400 В
  • Максимальный ток коллектора: 4 А
  • Рассеиваемая мощность: 75 Вт
  • Корпус: TO-220
  • Полярность: NPN

Транзистор ST13005 обладает высокой надежностью и стабильностью характеристик в широком диапазоне температур. Его популярность обусловлена оптимальным сочетанием мощности, быстродействия и доступной цены.

Области применения транзистора ST13005

Благодаря своим характеристикам, транзистор ST13005 находит широкое применение в различных электронных устройствах:

  • Импульсные источники питания
  • Преобразователи напряжения
  • Драйверы электродвигателей
  • Усилители мощности звуковой частоты
  • Системы управления промышленным оборудованием
  • Зарядные устройства

ST13005 часто используется в схемах, где требуется коммутация больших токов при высоком напряжении. Его применяют как ключевой элемент в импульсных преобразователях, инверторах и схемах управления нагрузкой.


Как проверить транзистор ST13005 мультиметром

Для проверки работоспособности транзистора ST13005 с помощью мультиметра выполните следующие шаги:

  1. Переведите мультиметр в режим проверки диодов
  2. Проверьте переход база-эмиттер:
    • Подключите черный щуп к эмиттеру, красный — к базе
    • Должно отображаться падение напряжения 0.6-0.7 В
    • При обратном подключении щупов показания должны быть «OL» (обрыв)
  3. Проверьте переход база-коллектор аналогичным образом
  4. Измерьте сопротивление между коллектором и эмиттером — оно должно быть очень большим в обоих направлениях

Если все измерения соответствуют норме, транзистор считается исправным. При обнаружении отклонений транзистор, скорее всего, вышел из строя и требует замены.

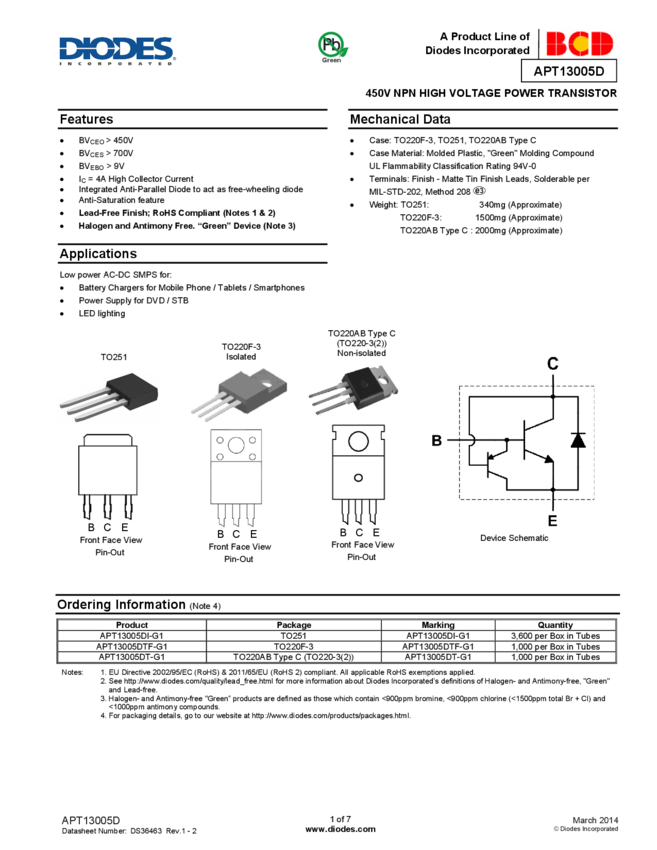

Аналоги транзистора ST13005

При необходимости замены ST13005 можно использовать следующие аналоги с близкими характеристиками:

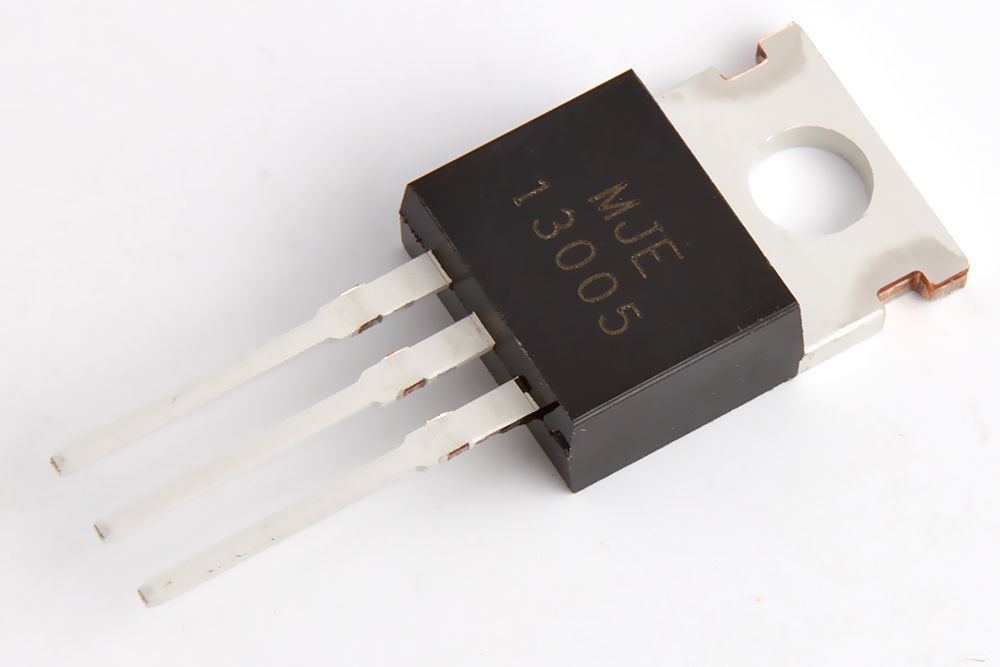

  • MJE13005
  • 2SC3320
  • BU406
  • 2SC3997
  • 2SC5294

При выборе аналога следует внимательно сравнивать все ключевые параметры, такие как максимальное напряжение, ток, мощность и быстродействие. Не всегда транзисторы с похожим обозначением являются полностью взаимозаменяемыми.


Особенности монтажа и эксплуатации ST13005

При работе с транзистором ST13005 следует учитывать некоторые важные моменты:

  • Необходимо обеспечить хороший теплоотвод, особенно при работе с большими токами
  • Рекомендуется использовать теплопроводящую пасту между корпусом транзистора и радиатором
  • Не допускайте превышения максимально допустимых напряжений и токов
  • При пайке используйте теплоотвод, чтобы не повредить транзистор перегревом
  • Соблюдайте меры защиты от статического электричества при монтаже

Правильный монтаж и эксплуатация в допустимых режимах обеспечат длительный срок службы транзистора ST13005 в вашем устройстве.

Типовые схемы включения транзистора ST13005

Рассмотрим несколько базовых схем, где часто применяется транзистор ST13005:

Ключевой режим

В этой схеме транзистор работает как электронный ключ, управляемый сигналом на базе:

  • Коллектор подключен к нагрузке и источнику питания
  • Эмиттер заземлен
  • На базу подается управляющий сигнал через резистор

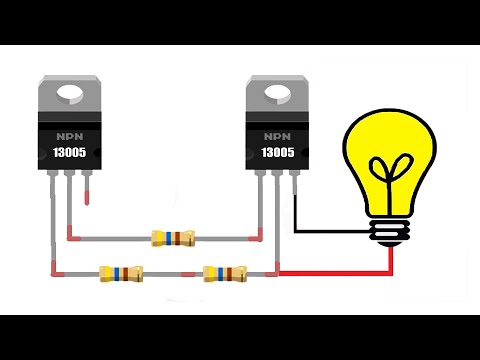

Схема Дарлингтона

Для увеличения коэффициента усиления по току ST13005 часто включают в составе пары Дарлингтона:


  • Эмиттер первого транзистора подключен к базе ST13005
  • Коллекторы обоих транзисторов объединены
  • Общий эмиттер пары выводится на нагрузку

Импульсный преобразователь

В схемах импульсных блоков питания ST13005 часто используется как ключевой элемент:

  • Коллектор подключен к первичной обмотке трансформатора
  • Эмиттер заземлен через токовый шунт
  • На базу подаются управляющие импульсы с ШИМ-контроллера

Эти базовые схемы могут быть модифицированы и дополнены в зависимости от конкретных требований разрабатываемого устройства.

Сравнение ST13005 с другими популярными транзисторами

Чтобы лучше понять место ST13005 среди других транзисторов, сравним его характеристики с некоторыми популярными моделями:

МодельVce maxIc maxМощностьКорпус
ST13005400 В
4 А		75 ВтTO-220
2N305560 В15 А115 ВтTO-3
TIP41C100 В6 А65 ВтTO-220
BD13980 В1.5 А12.5 ВтTO-126

Как видно из сравнения, ST13005 выделяется высоким максимальным напряжением коллектор-эмиттер при сохранении хорошей мощности. Это делает его оптимальным выбором для высоковольтных применений средней мощности.



Как проверить транзистор мультиметром?

Опубликовано: 10.08.2022

Содержание

  • Назначение транзистора
  • Конструкция мультиметра
  • Как проверить биполярный транзистор мультиметром
  • Как проверить нетипичные модели транзисторов
  • Как проверить полевой транзистор мультиметром
  • Видео с проверкой транзистора мультиметром

Назначение транзистора

Транзистор — деталь распространенная, найти её можно в любом электроприборе. Он нужен для работы с электрическим сигналом, то есть он способен генерировать, усиливать и преобразовывать электросигналы. Транзисторы бывают двух видов: биполярные и униполярные, или, как их чаще называют, полевые. Такое деление основано по принципу действия и на строении детали. Каждый тип в этой статье описан не зря — это основа знаний, как проверить транзистор мультиметром.

Итак: биполярные транзисторы работают благодаря полупроводникам с двумя типами проводимости: прямым (рositive) и обратным (negative). В зависимости от комбинации его обозначают NPN и PNP. А вот полевые работают только с одним типом. Это или N-Channel, или P-Channel.

Биполярные устройства управляются силой тока, а униполярные — напряжением.

Биполярные транзисторы можно увидеть в большинстве аналоговой техники, тогда как цифровые приборы чаще оснащены полевыми. Имея ввиду эти отличия, рассмотрим как проверить транзистор тестером.

Конструкция мультиметра

Мультиметр (тестер) — универсальный прибор для измерений. Он вычисляет силу тока, напряжение, сопротивление, определяет также целостность провода. Мультиметры бывают аналоговыми или цифровыми. Разница заключается в точности измерений и в том, каким образом вы получите результат: считывая по движению стрелки по принципу механических часов (аналог), или на экранчик (цифра). Цифровой, по ряду причин, проще в использовании, поэтому подходит пользователям с минимальным уровнем познаний в радиоэлектронике. Независимо от типа тестера, проверка транзистора мультиметром — процесс простой.

Особое внимание перед началом диагностики транзистора стоит уделить правильной комплектации тестера. Это займет от силы пару минут, но убережет от ошибок в результатах. Итак, мультиметр оснащён двумя щупами. Черный — минусовой, красный — плюсовой. Обязательно убедитесь, чтобы каждый из них был вставлен в корректное гнездо, ведь зависимо от модели и типа тестера их может быть разное количество. Транзисторы проверяем исключительно в таком положении: чёрный щуп в гнездо маркированное английскими буквами СОМ, красный щуп помещаем в разъемы, обозначенные буквами греческого алфавита.

Как проверить биполярный транзистор мультиметром

БП транзистор — это прибор-полупроводник, который используют для увеличения мощности входного электросигнала. Такими транзисторами управляет ток. Состоит он из трёх элементов. Первый — это эмиттер. Он генерирует носители заряда. Рабочий ток стекает в коллектор, т. е. своеобразный приемник и второй ключевой элемент транзистора. Третий — база. Именно она и подаёт напряжение.

Представим прибор как пару диодов. Они включены встречно и сходятся в базе. Для проверки исправности этого типа достаточно произвести два измерения сопротивления. Определяем, какой транзистор: p-n-p или n-p-n. Рассмотрим детально, как проверить npn транзистор мультиметром. Используем следующий алгоритм действий:

  • Подаем минусовое U-ние к выводу базы. На тестере режим измерения R-ния. Ставим порог 2000. Или же используем режим «прозвонок», это для тех, кто хочет узнать, как прозвонить транзистор мультиметром. Независимо от предпочитаемого режима, результат будет корректен.
  • Берём черный щуп и подводим его к выводу на базе, фиксируем. Красный щуп — к коллекторному переходу. Затем перемещаем к эмиттеру (вывод). Если получили значение прямого сопротивления от 500 Ом до 1200 Ом — переходы целы.
  • Далее измеряем обратное R-ние. Для этого красный щуп подносим к выводу базы и фиксируем. Черный передвигаем поочерёдно сначала к выводу коллектора, затем эмиттера. Тестер должен показать большое значение. Если у вас цифровой мультиметр выставлен на «2000», показывает «1», то величина R-ния выше 2000 Ом. Большое значение — показатель исправности транзистора.

Этот метод подойдёт и искателям способа, как проверить транзистор мультиметром не выпаивая. Представим: вам нужно проверить прибор на плате прямо в схеме. Тогда проблемы могут возникнуть исключительно в случае плотного шунтирования низкоомными резисторами p-n переходов. Проверить просто: при измерении показатели обоих видов сопротивления будут крайне малы. В таком случае выпаивание вывода базы — необходимая мера для дальнейшей корректной диагностики. Транзистор n-p-n диагностируем таким же методом. Единственное отличие: на выходе базы фиксируем красный, а не чёрный щуп тестера.

Как проверить нетипичные модели транзисторов

Есть транзисторы, которые могут не поддаться обычной проверке мультиметром, независимо от того, стоит режим прозвонки или омметра. Такие триоды используют, к примеру, в электронных балластах светильников. Среди моделей — MJE13003, 13005, 13007.

Детальнее рассмотрим, как проверить транзистор 13003 мультиметром, на одном примере. Всё дело в нетипичной цоколёвке транзистора 13003 — вывод базы находится справа. В даташитах сказано, что выводы могут чередоваться слева направо в такой последовательности: база, коллектор, эмиттер. Поэтому нужно точно определить порядок и положение составных и действовать методом описанным выше.

Погрешности при замерах могут провоцировать и диоды внутри деталей некоторых транзисторов.

Поэтому прежде чем приступать к замерам, нужно четко понимать строение проверяемого транзистора.

Как проверить полевой транзистор мультиметром

Этот прибор управляется электрическим полем, которое создаёт напряжение. Это одно из главных отличий от биполярного полупроводникового ключа. Униполярные транзисторы делят на два типа. Первый имеет изолированный затвор. Второй p-n переходы. Независимо от типа бывают n-, или p-канальные. Большинство полевых транзисторов имеют три вывода: исток, сток и затвор. Если сравнивать с биполярным, то это аналоги эмиттера, коллектора и базы.

Берём за основу проверку  устройства типа p-n. Независимо от типа канала (n, p), последовательность действий меняться не будет. Разница лишь в противоположном подключении щупов. Итак, для диагностики n-канального прибора нам понадобится:

  • Установить на режим мультиметра «измерения R». Уровень 2000. Плюсовой щуп устанавливаем к истоку. Чёрный закрепляем на стоке. Измеряем сопротивление. Потом нужно щупы переставить. Замеряем вновь. Результаты при работающем транзисторе будут приблизительно равнозначными.
  • Далее тестируем переход исток-затвор. Для этого ставим режим на мультиметре «проверка диодов». Плюс подключаем к затвору, а минус к истоку. Прибор в норме фиксирует падение U-ния около 650 мВ. Отсоединяем щупы и перемещаем: теперь чёрный находится у затвора, а красный у истока. Тестер должен показать единицу, то есть бесконечность. Это свидетельствует об исправности транзистора.
  • Для проверки перехода сток-затвор оставляем мультиметр в режиме проверки диодов. Действуем аналогично пункту проверки p-n перехода исток-затвор.

Когда все три замера совпадают с вышеописанными полевой транзистор готов к эксплуатации.

Предлагаем пример проверки полевого транзистора в видеоролике:

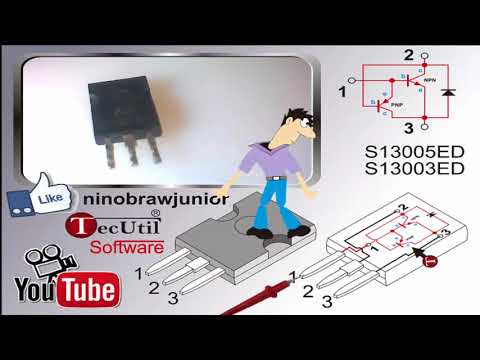

Видео с проверкой транзистора мультиметром

Смотрите в формате видео, как проверить транзистор мультиметром.
