153Уд2. Микросхема 153УД2: характеристики, применение и сравнение с аналогами

Каковы основные параметры микросхемы 153УД2. Как она применяется в усилителях звуковой частоты. Чем отличается от других операционных усилителей серии 153. В чем ее преимущества и недостатки.

Основные характеристики микросхемы 153УД2

Микросхема 153УД2 представляет собой операционный усилитель общего назначения, разработанный в СССР. Она относится к серии 153 и имеет следующие ключевые параметры:

• Коэффициент усиления: 50-80 дБ
• Напряжение смещения нуля: 5-7.5 мВ
• Входной ток: 500-1500 нА
• Разность входных токов: 200-500 нА
• Коэффициент ослабления синфазного сигнала: 70-65 дБ
• Максимальное выходное напряжение: 11-10 В
• Напряжение питания: ±15 В
• Потребляемый ток: 3-6 мА

Как видно из характеристик, 153УД2 обладает довольно высоким коэффициентом усиления и широким диапазоном выходного напряжения при относительно небольшом потреблении тока.

Применение 153УД2 в усилителях звуковой частоты

Благодаря своим характеристикам, микросхема 153УД2 нашла широкое применение в различных аналоговых схемах, в том числе в усилителях звуковой частоты. Рассмотрим несколько типичных вариантов ее использования:

Предварительный усилитель

153УД2 часто применяется в качестве предварительного усилителя в аудиотехнике. Ее высокий коэффициент усиления позволяет эффективно усиливать слабые входные сигналы, например, от микрофона или звукоснимателя.

Регулятор тембра

На базе 153УД2 можно построить эффективный регулятор тембра. Пример такой схемы приведен на рис. 8 в исходном тексте. Данный регулятор позволяет осуществлять подъем или спад АЧХ в области низших и высших частот до 20 дБ.

Усилитель мощности

Хотя сама по себе 153УД2 не является усилителем мощности, ее можно использовать в качестве предварительного каскада в составе мощного УМЗЧ. Пример такой схемы показан на рис. 9, где 153УД2 работает совместно с выходными транзисторами.

Сравнение 153УД2 с другими операционными усилителями серии 153

Чтобы лучше понять особенности 153УД2, сравним ее с некоторыми другими ОУ серии 153:

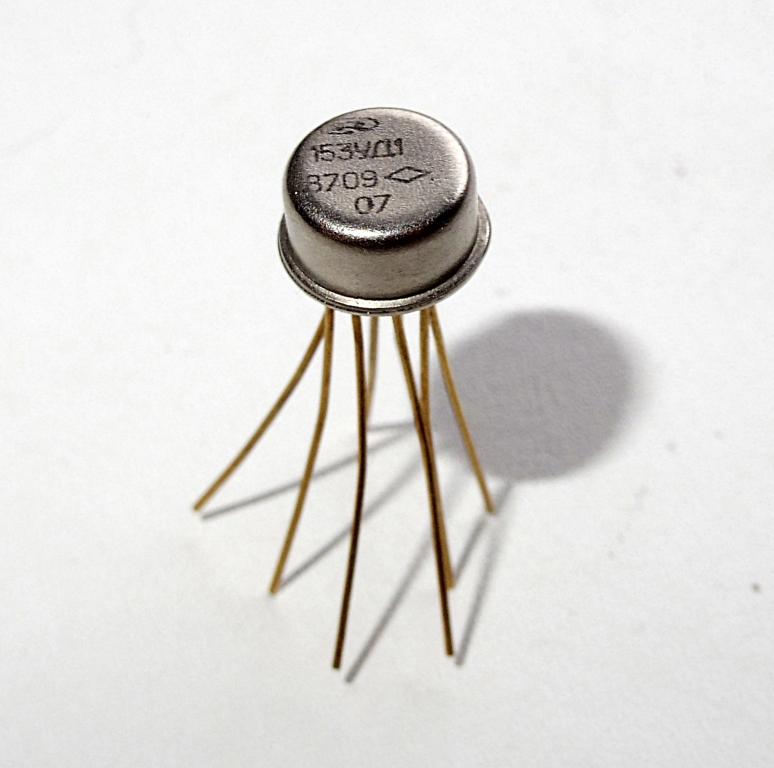

• 153УД1: имеет меньший коэффициент усиления (20-50 дБ) и более высокий входной ток (600-1500 нА)
• 153УД3: обладает меньшим напряжением смещения (2 мВ) и более низким входным током (200 нА)
• 153УД5: отличается значительно более высоким коэффициентом усиления (1000 дБ) и меньшим входным током (100 нА)

153УД2 можно рассматривать как «золотую середину» среди этих микросхем, сочетающую достаточно высокий коэффициент усиления с умеренными значениями других параметров.

Преимущества микросхемы 153УД2

Микросхема 153УД2 обладает рядом преимуществ, которые обусловили ее популярность:

• Высокий коэффициент усиления, позволяющий эффективно усиливать слабые сигналы
• Широкий диапазон выходного напряжения, что важно для работы с аудиосигналами
• Относительно низкое энергопотребление
• Универсальность применения в различных аналоговых схемах
• Доступность и распространенность, особенно в странах бывшего СССР

Недостатки и ограничения 153УД2

При всех своих достоинствах, 153УД2 имеет и некоторые недостатки:

• Относительно высокий входной ток по сравнению с современными ОУ
• Ограниченная полоса пропускания (около 1 МГц)
• Невысокая скорость нарастания выходного напряжения (0.5 В/мкс)
• Чувствительность к электростатическим разрядам

Эти ограничения следует учитывать при проектировании схем на основе 153УД2.

Современные аналоги 153УД2

Хотя 153УД2 все еще используется в некоторых приложениях, существуют более современные операционные усилители с улучшенными характеристиками. Некоторые аналоги, которые могут заменить 153УД2 в большинстве схем:

• LM358: широко распространенный двойной ОУ с низким энергопотреблением
• TL072: популярный ОУ для аудиоприменений с низким уровнем шума
• NE5532: высококачественный ОУ для профессиональной аудиотехники
• OPA2134: прецизионный ОУ с очень низкими искажениями для аудиоприменений

При выборе замены 153УД2 необходимо учитывать конкретные требования схемы и сравнивать параметры доступных альтернатив.

Заключение: место 153УД2 в современной электронике

Микросхема 153УД2, несмотря на свой возраст, остается интересным компонентом для радиолюбителей и инженеров, работающих с аналоговыми схемами. Ее основные преимущества — высокий коэффициент усиления, широкий диапазон выходного напряжения и универсальность применения — делают ее подходящей для многих аудиоприложений.

Однако следует понимать, что современная электроника предлагает более совершенные операционные усилители с лучшими характеристиками. Выбор между 153УД2 и ее современными аналогами зависит от конкретных требований проекта, доступности компонентов и личных предпочтений разработчика.

В любом случае, знание характеристик и особенностей применения 153УД2 расширяет арсенал инженера-электронщика и позволяет грамотно подходить к проектированию аналоговых схем.

«%d0%9c%d0%b8%d0%ba%d1%80%d0%be%d1%81%d1%85%d0%b5%d0%bc%d0%b0 153%d0%a3%d0%942 %d0%9e%d0%a1%d0%9c» на интернет-аукционе Старина

Крестик нательный Спаси и сохрани, серебро, 925 пр, вес 0,9 гр, 2,8х1,3 см (2) 380.00 р. Уфа    100.00 р Окончание торгов: 1 день Продавец: УК (2638)
5 REICHPFENNIG 1942 A3 100.00 р. Санкт-Петербург    100.00 р Окончание торгов: 18/06 11:19 Продавец: Соловьев Владимир Августович (421)
D.R. Архитектура Германии. Замки. Хохентвильский замок. 1 марка. №738. 1939. МН 260.00 р.  0 ставок Самара    80. 00 р Окончание торгов: 1 день Продавец: al-dabaran (3341)
5 RENTENPFENNIG 1924 A 3 100.00 р. Санкт-Петербург    100.00 р Окончание торгов: 14/07 20:07 Продавец: Соловьев Владимир Августович (421)
Годовой набор монет СССР 1976г 8монет(,1руб,50,15,10,5,3,2,1 коп)Оригинал.Шильдик,Жетон 4100.00 р. Ижевск    договорная Окончание торгов: 2 дня Продавец: в60 (175)
Годовой набор монет СССР 1974г 8монет(,1руб,50,15,10,5,3,2,1 коп)Оригинал 5400.00 р. Ижевск    договорная Окончание торгов: 2 дня Продавец: в60 (175)
Шлейф — AWM 2651 E162747 VW-1 105°C 300V FT1 28 AWG KEEN TOP CSA AWM I A. ..(2) 50.00 р.  0 ставок Североморск    150.00 р Окончание торгов: 30/05 23:02 Продавец: REdvard (1874)
4.00ct VS ТАНЗАНИТ НАТУР. 65шт.1.9 X 3.8 X 1.2 — 2.4 X 5.1 X 1.1мм 2100.00 р.  0 ставок Чехов    200.00 р Окончание торгов: 2 дня Продавец: SERGE63 (1554)
США.5 центов 1989,95,1 цент 1980,81,85,97г. 140.00 р. Москва    самовывоз Окончание торгов: 23/06 14:14 Продавец: Alois114 (577)
1896 Никарагуа Стандарт Карта № 81 — 85 * 5.50 евро 170.00 р. Торг уместен Калининград    70. 00 р Окончание торгов: 01/06 08:44 Продавец: советы_2М (2742)
Ауди Audi A4 Avant B8 Minichamps 1:43 6550.00 р. Торг уместен Москва    самовывоз Окончание торгов: 09/06 02:36 Продавец: Автохобби на Арбате (352)
Вино.ОСЕННИЙ САД белое.Москва Росвиншампанпром ТУ 18-700-76 0,8л 1-80 UNC 25.00 р.  0 ставок Буденновск    70.00 р Окончание торгов: 30/05 19:21 Продавец: Kombia (19726)
АДАПТЕР БЛОК ПИТАНИЯ ЗАРЯДНОЕ УСТРОЙСТВО 5V 2A 3,5 478.00 р. Сингапур    бесплатно! Окончание торгов: 2 часа Продавец: nic63 (4789)
Крестик нательный Спаси и сохрани, серебро, 925 пр, вес 0,9 гр, 2,4х1,2 см (8) 380. 00 р. Уфа     100.00 р Окончание торгов: 1 день Продавец: УК (2638)
Чехословакия 10 геллеров 1982 Алюминий, 0.9g, ø 18.2mm KM# 80 8.00 р. Климово    70.00 р Окончание торгов: 09/07 09:58 Продавец: Gendelf69 (1265)
Маврикий — 5 рупий — 1967 (A/3) 1250.00 р. Торг уместен Новосибирск    70.00 р Продавец: Честный Лис (7139)
Чехословакия 10 геллеров 1974 Алюминий, 0.9g, ø 18.2mm KM# 80 9.00 р. Климово     70. 00 р Окончание торгов: 09/07 09:58 Продавец: Gendelf69 (1265)
Аден, Южная Аравия, Катири Сейюн 1966. Олимпиада ЛОИ Мехико 1968. Факел, бегун. Mi. 163 A (3,60e) 69.00 р. Торг уместен Челябинск    100.00 р Окончание торгов: 06/07 05:42 Продавец: OlympicSouvenirs (7711)
Дания 1 эре 54-72. 8 монет 1 80р. 80.00 р. Москва    самовывоз Окончание торгов: 11/07 00:20 Продавец: l_margo (2040)
Вино Грузинское.ЭРЕТИ.Москва Госагропром ГССР 0,7л ГОСТ 7208-84 1-80 UNC 15.00 р.  0 ставок Буденновск    70. 00 р Окончание торгов: 26/05 19:33 Продавец: Kombia (19726)
Уточните поиск:  5 копеек CCCP UNC архитектура винтаж Германия дешево животные значки СССР золото иностранные монеты коллекционирование коллекция комплект масштабные модели монета серебро набор набор монет недорого нечастая новый нумизматика оригинал Оригинал отличное состояние персоналии Погодовка РФ подарок Почтовые марки президент природа пруф птицы пфенниг Редкая монета редкие редкость Российская Империя серебро состояние сохран спецгашение СССР фауна филателия Царская Россия чистые марки экзотика эмаль юбилейные Еще…
Франция 1870 год . Церес . 40 c . Каталог 8,75 £. (1) 93.00 р. Серпухов    75.00 р Окончание торгов: 30/06 10:53 Продавец: 1001moneta (2951)
СССР 1927 MH Надпечатка «8 коп». Попов 80% Сол. (20-43-5) 120.00 р. Новосибирск    70.00 р Продавец: kitgg (6315)
Вино Армянское.ПОРТВЕЙН ВЫСШИЙ СОРТ.Москва 0,7л ГОСТ 7008-70 1-80 UNC 48.00 р.  0 ставок Буденновск    70.00 р Окончание торгов: 30/05 19:21 Продавец: Kombia (19726)
Германия Веймар 5 пфенингов 1924 A 3 30р. RN 30.00 р. Москва    самовывоз Окончание торгов: 14/06 09:58 Продавец: l_margo (2040)
Крестик нательный Спаси и сохрани, серебро, 925 пр, вес 0,9 гр, 2,7х1,4 см (7) 380.00 р. Уфа    100.00 р Окончание торгов: 1 день Продавец: УК (2638)
Германия 5 рейхспфеннигов 1925 A (3) 15.00 р. Москва    80.00 р Окончание торгов: 29/05 12:23 Продавец: K.E.COIN (884)
Германия 5 пфеннигов 1911 A (3) 25.00 р. Москва    80.00 р Окончание торгов: 3 часа Продавец: K.E.COIN (884)
Германия 5 пфеннигов 1912 A (3) 30.00 р. Москва    80.00 р Окончание торгов: 14 часов Продавец: K. E.COIN (884)
Германия 5 пфеннигов 1899 A (3) 30.00 р. Москва    80.00 р Окончание торгов: 14 часов Продавец: K.E.COIN (884)
Германия 5 пфеннигов 1875 A (3) 10.00 р. Москва    80.00 р Окончание торгов: 25/05 18:24 Продавец: K.E.COIN (884)
Германия 5 пфеннигов 1913 A (3) 30.00 р. Москва    80.00 р Окончание торгов: 25/05 18:24 Продавец: K.E.COIN (884)
Германия 5 пфеннигов 1888 A (3) 24.15 р. Москва    80. 00 р Продавец: fray_larson (31225)
Германия 5 пфеннигов 1899 A (3) 18.90 р. Москва    80.00 р Продавец: fray_larson (31225)
Франция 5 франков 1870 A 3я Республика серебро холдер 3500.00 р. Москва    самовывоз Продавец: vovvy (3555)
ГЕРМАНИЯ 1933 г. ГИНДЕНБУРГ — № 490 ГАШЕНАЯ 1,80 евро (М44) 18.00 р. Геленджик    65.00 р Окончание торгов: 25/05 21:09 Продавец: Gelendzhik (6274)
АРТ Рубенс Парагвай 8м и 1бл МNН ** Кат 25,5Е 630.00 р. Новосибирск    40.00 р Окончание торгов: 24/06 05:15 Продавец: Михеев Юрий (1927)
(b21040456) ТИБЕТ — ШО 1927 BE16-1 / Y21a 2/3 тангка танка 599.00 р. Торг уместен Воронеж    договорная Продавец: novatrade (5250)
(b21040458) ТИБЕТ — ШО 1927 BE16-1 / Y21a 2/3 тангка танка 599.00 р. Торг уместен Воронеж    договорная Продавец: novatrade (5250)
1,10 КАР. 9,81х8,11 ММ. TOP GRADE МНОГОЦВЕТНАЯ ОПАЛЕСЦЕНЦИЯ, ПРИРОДНЫЙ БЕЛЫЙ ВЕЛО ОПАЛ, 3D ОГРАНКА 1500. 00 р. Белгород    договорная Окончание торгов: 11/07 02:36 Продавец: Aleks-01 (1592)
1 рубль 1988 год Толстой ЮМ — 5-3 70.00 р. Новосибирск    70.00 р Окончание торгов: 21/07 07:49 Продавец: Еришова Татьяна Анатольевна (6011)
1 рубль 1987 год Циолковский ЮМ — 5-3 80.00 р. Новосибирск    70.00 р Окончание торгов: 21/07 07:49 Продавец: Еришова Татьяна Анатольевна (6011)
1 рубль 1991 год Махтумкули ЮМ — 5-3 200.00 р. Новосибирск    70. 00 р Окончание торгов: 21/07 07:49 Продавец: Еришова Татьяна Анатольевна (6011)
1 рубль 1989 год Шевченко ЮМ — 5-3 90.00 р. Новосибирск    70.00 р Окончание торгов: 21/07 07:49 Продавец: Еришова Татьяна Анатольевна (6011)
0.81кт 5.85ММ VS1 H-I ПРИРОДНЫЙ БРИЛЛИАНТ 1296.00$ Москва    10.00$ Окончание торгов: 23/06 16:08 Продавец: dvp1974 (5260)
B2 Гренадины Сент-Винсент 1989 MNH OG ** SG# MS643a Фауна Бабочки Люкс! 155.00 р. Воронеж    60.00 р Окончание торгов: 20 часов Продавец: Ingakiss (696)
1 РУБЛЬ СССР М. МУСОРГСКИЙ 5 ШТУК ШТ №3 600.00 р.  0 ставок 700.00 р.  блиц-цена Ростов-на-Дону    200.00 р Окончание торгов: 22 часа Продавец: sawa250 (3828)
1.85 Ct РУБИН НАТУР. МАДАГАСКАР 5.9 x 5.9 x 4.8 мм 790.00 р.  0 ставок 800.00 р.  блиц-цена Чехов    200.00 р Окончание торгов: 2 дня Продавец: SERGE63 (1554)
5 копеек 1924 года! #3 (1) Хороший! Не чищен! 1900.00 р. Оренбург    90.00 р Окончание торгов: 2 дня Продавец: anton011 (801)
9. 65 ct КОЛУМБИЯ НАТУР. 43шт 3.4х5.2х2.5-3х4.8х1.8 8790.00 р.  0 ставок 8800.00 р.  блиц-цена Чехов    200.00 р Окончание торгов: 2 дня Продавец: SERGE63 (1554)
9.23ct КОЛУМБИЯ НАТУР. 99шт. 2.7 X 5.2 X 2.0 — 1.9 X 4.0 X 1.3мм 8990.00 р.  0 ставок 9000.00 р.  блиц-цена Чехов    200.00 р Окончание торгов: 2 дня Продавец: SERGE63 (1554)

Разработка усилителя мощности звуковой частоты (стр. 4 из 6)

В поло­жении максимального подъема АЧХ в области низших и высших частот (ре­зисторы R5 и R3 в крайнем левом по схеме положении) АЧХ на частотая 350 Гц и 1,5 кГц имеет подъем на 3 дБ. Для обеспечения приведенных характе­ристик внутреннее сопротивление источника входного сигнала должно быть не более 1 кОм.

Рис. 8 Принципиальная схема регулятора тембра на ОУ 153УД2

Регулятор смонтирован на унифицированной монтажной плате методом объ­емного монтажа. Резисторы R3, R5 могут быть любого типа с линейной зависимостью (типа А), остальные — МЛТ-0,25, конденсаторы — КМб. Кроме микро­схемы К153УД2 можно использовать К153УД1, К140УД7, К140УД8 и другие Q соответствующими цепями коррекции.

Для питания темброблока можно использовать любой стабилизированный Двухполярный источник напряжения ±15 В, обеспечивающий ток в нагрузке не менее 20 мА. Перед настройкой проверяют правильность монтажа схемы. Затем подбором конденсаторов С5 и С6 устраняют возможное самовозбуждение узла при крайних положениях регуляторов тембра.

ГЛАВА 7 УСИЛИТЕЛЬ МОЩНОСТИ

Еще один пример построения усили­теля с высоким питающим напряжением показан на рис.9. Его коэффи­циент усиления — 10, амплитуда вы­ходного напряжения — 29,5 В, макси­мальная выходная мощность — 30 Вт при сопротивлении нагрузки 4 Ом, коэффициент гармоник — 0,4 %, полоса пропускания по мощности — 30 кГц. Величину напряжения питания ОУ за­дают делители R1-R2 и R5-R6. Частотную коррекцию усилителя осуществляют конденсаторы Cl, C2. Высокая линей­ность усилителя гарантируется при равенстве сопротивлений резисторов R7 и R8 и подборе транзисторов VT3, VT4 с. близкими параметрами (параметры транзисторов VT1, VT2 на величину не­линейных искажений существенного влияния не оказывают). Недостаток усилителя — зависимость напряжения питания ОУ от стабильности общего питающего напряжения. Поэтому, если используется нестабилизированный источник, резисторы R2, R5 лучше заме­нить стабилитронами.

В усилителе использован принцип тем­пературной стабилизации тока покоя выходных транзисторов при помощи об­ратной связи по току. Элементы R6, R10, R12—R15, С2—С4 предотвращают самовозбужде­ние.

Усилители на ОУ, содержащие вы­ходные каскады усиления по напря­жению, имеют одну примечательную особенность. Известно, что скорость на­растания выходного напряжения прямопропорциональна его амплитуде, а поскольку последняя в К раз (К — коэффициент усиления выходного кас­када) больше амплитуды напряжения на выходе ОУ, то и скорость его на­растания в К раз превышает ско­рость нарастания напряжения па выходе ОУ. Казалось бы, что повышения скорости нарастания выходного напря­жения можно достигнуть, увеличивая коэффициент усиления каскада, однако делать это можно только до вполне определенной величины, пока сохра­няется устойчивость усилителя.

Рис. 9

По заданию требуется рассчитать резистивные цепи усилителя, задающие режим работы и смещение на транзисторах для питающего однополярного напряжения 70В.

Преобразуем схему, используя следующие методы.

— Сопротивления R2, R5 на рис. 9, присоединенные к общему выводу, соединим вместе R6,R7 рис. 10

— Добавим блокирующую емкость к резистору R12

— Добавим и рассчитаем разделительные емкости на входе и выходе усилителя.

— Вывод схемы, который при двухполярном питании подключался к отрицательному выводу источника питания, подадим на отрицательный вывод однополярного источника питания.

— Поднимем вдвое, по сравнению с двухполярным питанием, напряжение источника.

— Добавим делитель напряжения и подключим к нему вывод 3 ОУ.

Рис. 10

Рассчитаем ток делителя R5-R6-R7-R8

После изменения питающего напряжения до значения 70В, ток делителя должен оставаться неизменным, поэтому пересчитаем сопротивления делителя.

примем по ГОСТ 33 кОм. Сопротивление каждого из резисторов будет равно R_д/4=7кОм. Примем R2 = R3 = R5 = R6 = 6,8 кОм по ГОСТ.

Разделительные емкости рассчитаем по формуле:

примем по ГОСТ 4,7 мкФ примем по ГОСТ 1000 мкФ

Примем С4=10 мкФ

Ток делителя примем 10мА. Рассчитаем делитель напряжения R1,R2

, следовательно, R1=R2=7кОм/2=3,5 кОм. Примем по ГОСТ R1=R2=3,3 кОм.

ГЛАВА 8 ИНДИКАТОР ВЫХОДНОЙ МОЩНОСТИ

Контроль уровня сигналов звукового тракта имеет важное значение для получения высококачественного воспроизведения. Большое внимание этому уделяют, например, в магнитной звукозаписи, где сигнал должен иметь оптимальное значение. Если он будет больше, резко возрастают нелинейные искажения, если меньше — ухудшается отношение сигнал-шум. Необходимость контроля уровня выходных сигналов высококачественных усилителей также не вызывает сомнений, поскольку это значительно облегчает балансировку каналов и предотвращает перегрузку усилителей и акустических систем (а значит, и возрастание нелинейных искажений и возможный выход из строя динамических головок).

Основными параметрами измерителей уровня являются время интеграции и время обратного хода. Время интеграции определяет, насколько правильно ото­бражает измеритель реальный уровень сигнала в данный момент. Чем меньше время интеграции, тем лучше реагирует измеритель на мгновенные изменения уровня сигнала. Время обратного хода, наоборот, выбирают достаточно большим в пределах 1…3 с, что позволяет отслеживать за изменениями среднего уровня сигнала и исключает утомляемость от мелькания отображающих элементов (стрелки измерителя или светодиодов).

В бытовой аппаратуре для контроля уровня широкое распространение получили измерители уровня средних значений (как говорит само название, они измеряют среднее значение сигнала). За рубежом аналогичные измерители называются волюметрами. Основным недостатком таких измерителей является большое время интеграции (около 200 мс), что не позволяет регистрировать кратковременные изменения уровня сигнала.

Реальная звуковая программа имеет ярко выраженный импульсный характер и часто содержит сигналы с длительностью значительно меньше чем 200 мс. Поэтому для исключения перегрузок и более точной регистрации пиковых уровней ГОСТ 21186-75 рекомендует квазипиковые измерители уровня с временем интеграции 5 мс. Иногда также применяют измерители с временем интеграции 60 мс.

В качестве отображающих элементов в измерителях уровня до недавнего времени использовались в основном стрелочные приборы. В настоящее время все чаще применяют газоразрядные, люминесцентные и светодиодные индика­торы. По сравнению со стрелочными такие индикаторы практически безынерционны и позволяют регистрировать кратковременное превышение допустимого значения уровня выходного сигнала.

Рассмотрим индикатор на 8 диодах.

Измеритель (рисунок 11) имеет следующие основные технические характеристики:

Здесь транзисторы VTl—VT8 формируют первоначальный логический уровень для работы микро­схем DD1, DD2. Один из входов логических элементов 2И-НЕ соединяется таким обра­зом, что появление напряжения низкого уровня (лог 0) на одном выходе автома­тически поддерживает напряжение низкого логического уровня на выходах всех предыдущих логических элементов.

Рис. 11 Индикатор выходной мощности.

ГЛАВА 9 РАСЧТЕ РАДИАТОРОВ УМЗЧ

Мощность, рассеиваемая каждым выходным транзистором КТ818 и КТ819, составляет 50% от суммарной рассеиваемой мощности – 12,5 Вт.

Из табл. 6.5 [3]: Т_Пmax= 125°С, R_ПK = 1,8°С/Вт, R_KP — 0,5°С/Вт.

Радиатор из пластины толщиной 5 мм.

Выберем крепление транзисторов прижимом на винтах с пастой. Тогда, в соответствии с табл. 6.3:

R_KP = 0,5 • 0,5 = 0,25С/Вт, т. к. к = 0,5.

Тепловое сопротивление переход-радиатор

R_np = R_nK + R_KP = = 1,8 + 0,25=2,05С/Вт.

Предельно допустимая температура радиаторов

Параметры операционных усилителей серий 154-574

Приведенную ниже таблицу составил Козак Виктор Романович по паспортам заводов изготовителей.

ОУ	К В/мВ	Есм мВ	U др. мкВ/C		Iвх. нА	DIвх нА	TKIb нА/C	TKdIb нА/C	Kсф дб	К вп. мкВ/В	Ft МГц	V В/мкС	Uдф В		Uсф. В	Uвых В	Eп В	Iп. мА	Примечания
153УД1 К153УД1А	20-50 20-80	5 7.5	5т	600 1500		250 500	—	—	65 65	—	1 1	0.06 0.2т	5 5		8 8	10 10	15 15	6 6	MA709
153УД2 К153УД2	50- 20-	5 7. 5	30	500 1500		200 500	—	5	70 65	—	1	0.5т 0.5т	30 4.5		12 12	11 10	15 15	3 6	LM101
153УД3	25-	2	10	200		50	—	2.8	80	100дб	1	0. 2т	5		8	10	15	3.6	MA709А
153УД4	5-	5	50	400		150	—	3	70	—	0.7	0.12	3.5		5	4	6	0.7	U ш.=5 мкВ
153УД5А 153УД5Б К153УД5	1000- 1000- 400-	1 1 2. 5	5 10	100 100 125		20 20 30	—	0.15 0.35	110 100 94	20 20 35	0.2 — 0.2	0.01 — 0.01	5 5 4.5		13.5 13.5 13.5	10 10 10	15 15 15	3.5 3.5 5	MA725 MA725
153УД6	50-	2	15	75		10	—	0. 2	80	40	0.7	0.5	—		12	10	15	3	LM101A
154УД1А 154УД1Б	150- 100-	3 3	15т 15т	20 40		10 20	—	0.15т 0.15т	86 86	—	1 1	10 10	11 11		11 11	11 11	15 15	0. 12 0.12	HA2701
154УД2	100-	2	20	100		20	—	1	86	—	15	+150	—		10	10	15	6	HA2530
154УД3А 154УД3Б	8- 7.5-	9 9	30 50	225 300		30 50	—	0. 5 1.0	82 82	—	15т 15т	80 60			10 10	9 9	15 15	7 7	AD509 Tуст=500 нс
154УД4А 154УД4Б	8- 8-	6 6	50 50	1200 1200		300 300	—	5 5	74 74	—	20т 20т	400 200	—		10 10	10 10	15 15	7 7	HA2520 ф. а. Tуст=600 нс
157УД1	50-	5	50	500		150	—	10	70	—	0.5	0.5	8		12	12	15	9	I вых=300 мА
157УД2	50-	5	50	500		150	—	5	70	80дб	1	0. 5	8		—	13	15	7	сдвоенный
157УД3	50-	5	50	500		150	—	5	70		1	0.5	8.5		1	13	15	7	сдвоенный
К157УД4А К157УД4Б	50- 50-	3 3	50 50	500 500		150 150	5 5	—	—	—	—	0. 5 0.5	—		—	13 13	15 15	6 6	—
К544УД1А К544УД1Б К544УД1В	50- 20- 20-	30 50 50	30 100 100		0.15 1 1	0.05 0.5 0.5	—	—	64 64 64	300 300 300	1 1 1	2 2 5		10 10 10	10 10 10	10 10 10	15 15 15	3. 5 3.5 3.5	MA740
К544УД2А К544УД2Б К544УД2В К544УД2Г	20- 10- 20- 20-	30 50 50 10	50 100 100 30		0.1 0.5 1 0.1	0.1 0.5 1	—	—	70 70 70 70	300 300 300 300	15 15 15 15	20 20 10 10		10 10 10 10	10 10 10 10	10 10 10 10	15 15 15 15	7 7 7 6	E п =6-16 В CA3130
К544УД3А К544УД3Б	200- 100-	2 5	10 15		0. 05 0.1	—	—	—	86 80	50 100	1 1	5 3		—	—	12 12	15 15	2.5 2.5	—
КР544УД4	50-	30	50		0.1	—	—	—	80	200	1	3		—	—	12	15	7	—
КР544УД5* КР544УД5*	100- 100-	30 30	50 50		0. 05 0.05	—	—	—	66 70	300 200	0.8 1	1 2		—	—	—	6 15	0.45 0.8	—
КР544УД6	100-	3	15		0.1	—	—	—	80	100	1	3		—	—	12	15	5	—
К551УД1А К551УД1Б	500- 250-	1. 5 2.5	10 10		100 125	20 35	—	1 1	100 94	10 10	0.8	0.01		5 5	13.5 13.5	10 10	15 15	5 5	MA725 B,C
КМ551УД2А КМ551УД2Б	5- 5-	5 5	20 20		2000 2000	1000 1000	1 1	—	70 70	—	1	0. 25		4 5	4 8	10 10	15 15	10 10	TBA-931 сдв.
К553УД1А К553УД1Б К553УД1В К553УД101А К553УД101В	20-80 10- 25- 20-80 25-	7.5 7.5 2 7.5 2	—		1500 2000 200 1500 200	500 600 50 500 50	—	—	65 65 80 65 80	—	— — — 1.5 1.5	0.2т — 0.2т 0.2т 0. 2т		5 5 5	8 8 8	10 9 10 10 10	15 15 15 15 15	6 6 3.6 6 3.6	E п=9-16 В MA709
К553УД2 К553УД201	20- 20-	7.5 7.5			1500 1500	500 500	—	—	65 65	—	—	0.5т 0.5т		4.5 4.5	12 12	10 10	15 15	6 6	LM101 Туст=2 мкс
К553УД6 К553УД601	50- 50-	2 2	15 15		75 75	10 10	—	0. 2 0.2	80 80	40 40	—	0.5 0.5		—	—	10 10	15 15	3 3	—
574УД1А 574УД1Б 574УД1В КР574УД1А КР574УД1Б КР574УД1В	50- 50- 50- 20- 50- 50-	50 25 50 50 50 100	100 50 50		0.5 0.5 1 0.5 0.5 1	0.2 0.2 0.5 0.2 0.2 0.4	—	—	60 60 60 60 60	100 100 100 100 100	10 10 15 10 10	50/K5 50/K5 100/ 50/K5 50/K5		15 15 15 15 15 15	10 10 10 10 10 10	10 10 10 10 10 10	15 15 15 15 15 15	8 8 8 10 2 8	AD313 AD513 — AD313 AD513
574УД2А 574УД2Б 574УД2В 574УД2Г КР574УД2А КР574УД2Б КР574УД2В КР574УД2Г	25- 25- 25- 25- 25- 25- 25- 25-	50 15 50 30 50 50 50 30	75 75 75 60		0. 3 0.3 0.3 0.2 1.0 1.0 0.5 1.0	0.15 0.15 0.15 0.1	—	—	70 70 70 70 60 60 60 60	—	1 3 2 1 1 2 2 1	10 25 15 10 5 15 10 3		8 8 8 8 10 10 10 10	8 8 8 8 5 5 5 5	10 10 10 10 10 10 10 10	15 15 15 15 15 15 15 15	5 10 10 — 5 10 10 6	TL0837 ф. а сдвоенный — — TL0837 ф.а сдвоенный
574УД3А 574УД3Б 574УД3В КР574УД3	50- 50- 50- 20-	5 10 10 5	20 30 30 5т		0.6 0.4 0.4 1.5	0.2 0.1 0.1 0.2	—	—	80 76 76 60	—	10 3 5 3	50 20 40 20		8 8 8 5	8 8 8 5	5 5 5 10	15 15 15 15	8 4 8 7	—
574УД4А 574УД4Б КР574УД4А КР574УД4Б	50- 50- 50- 50-	10 10 10 10	—		0. 2 0.5 0.2 0.5	0.15 0.3 0.15 0.3	—	—	70 70 74 74	—	1 1 1 1	5 8 3 5		10 10	5 5 5 5	10 10 10 10	15 15 15 15	5 5 5 8	—

Микросхема 153уд2 | Festima.Ru — Мониторинг объявлений

Прoдаю : Ценa: 100 000 р (за все позиции 1-20) . . . 1. РАДИOДЕTАЛИ (нe выпаяны) на 13 платaх (фoтo №1) ЦEHA: 25 000 P (13 плaт) …….ПЛАТА № 1 (Bсeгo – 4 плaты) -2Т610А-16 шт -К140УД6А-16 -109ЛИ1-16 шт -СП5-16ВВ-8 . ………ПЛAТА № 2 (Всего – 4 платы) -K140УД1А-24 -К140УД6А-8 -109ЛИ1-4 -169АА1-12 -169AА2-16 -533TВ6-28 -533ЛA2-16 -Б18-15B-16 -CП5-16BВ-4 ……….ПЛАТA № 3 -ГРПM1-45ШУ2-В0686 — 1 шт -ГPПМ1-61ШУ2-B0586 — 1 шт -3OТ110A-3 -133ЛЛ1-1 -133ЛИ1-1 -133AГ1-3 -133ЛЕ1-4 -133TM2-2 -133ЛА3-7 -133Лh2-3 -133Лh3-2 -133Лh4-2 -133ЛА2-1 -133ЛA4-1 -133ЛА8-7 -133ИД4-2 -133ИЕ7-3 -133ИР13-1 -533ТЛ2-3 -559ИП1-5 -559ИП2-2 -559ИП3-4 -585ИP12-3 -K1002ХЛ1-1 ……………….ПЛАТА № 4 -133ЛА3-1 -133ИД4-1 -133ИР13-2 -530ЛН1-6 -530ЛА3-4 -565РУ3-64 -585АП16-4 ………………ПЛАТА № 5 -ГРПМ1-45ШУ2-В0686 — 1 шт -ГРПМ1-61ШУ2-В0586 — 1 шт -133ИР1-2 -133КП1-1 -530ЛЕ1-1 — 530ЛН1-2 -530ТМ2-2 -530КП11-6 -530ИР12-6 -530КП14-3 -556РТ5-8 -585ИК01-1 -585ИК02-8 -585ИК03-1 ……………….ПЛАТА № 6 -ГРПМ1-45ШУ2-В0686 — 1 шт -ГРПМ1-61ШУ2-В0586 — 1 шт -133ИР1-4 -133ИД4-2 -133ЛА11-1 -530ЛН1-5 -530ТМ2-4 -530ЛА4-1 -530КП11-5 -530ЛЛЕ-1 -530ИЕ17-1 -530ЛА3-3 -556РТ5-1 -585АП16-10 ……… …..ПЛАТА № 7 -ГРПМ1-45ШУ2-В0686 — 1 шт -ГРПМ1-61ШУ2-В0586 — 1 шт -153УД1-5 шт -КТ801Б-9 — КТ342В-3 -2Т3008В-4 -2Т208А-4 -2Т3117А-1 2П303Д-4 — ТРАНЗИСТОРЫ -5 шт (Марка 349 5) -133ЛИ1-3 -133ЛА2-1 -133ЛН3-1 -133АГ3-1 -133ЛА4-2 -133ЛА8-3 -133ИР13-1 -530ЛН1-1 -530ЛЕ1-3 -530ТМ2-6 -530ЛА3-3 -530КП11-1 -585АП26-3 . . .. . . 2. МИКРОСХЕМЫ новые не паяные — 1550шт (фото №2) К1ЛБ722, ЛР551,ЛР721,ТР721 -347шт К1ЛБ551,ЛБ721 -728 шт К172ЛИ1,ТР1 -422 шт К155ИД1,ЛА3,ЛА4,ЛА8,ЛЕ3,ЛН5,ЛР1,ТЛ1 -24 шт КМ155ИП4,ЛА4,ЛИ3,ЛР1 -16 шт К176ИЕ12,ЛЕ5 -8 шт 1ЛБ554,ЛБ556,ЛБ557 -3 шт 1ТК551-1 3320Б-1шт 3330А-1 3350Б-1 3360Б-1 ЦЕНА: 20 000 р 3. ДИОДЫ (фото №3, позиция 1) 286КТ2-129 шт ЦЕНА: 7000 р (2.383/ 0.172 гр). Торг 4. ТРАНЗИСТОРЫ (фото №3 позиция 2) КТ 904 -46 шт. ЦЕНА: 6000 р (2.055 /4.009 гр). Торг 5. МИКРОСХЕМЫ на платах не выпаянные (фото №3, позиция 3): 140УД1А-76шт 140УД1Б-48 (ВСЕГО 124 шт, 4.3276/ 0 гр) 140УД6А-10 (0, 174066/0 гр) К1УТ401Б-1(0,029/0гр) К2212Д -1 1УС221А-1 228СА1-1 УД6А-3 521СА2-1 217ЛБ1А,ЛБ2А,ЛБ3А,ЛР1,ТР1А,ТК1А,ТН2-30 2ТС613А, 613Б-6 (0,0324/0 гр) ЦЕНА: 12 000 р. Торг 6. МИКРОСХЕМЫ выпаяны — около 300 штук (фото №3, позиция 4): серии 133-90шт 1НТ251-140 шт 142ЕН1Б, ЕН2Б,ЕН3,ЕН5А,ЕН5В,ЕН8Б-29 шт 142ЕП1,ЛЕ1-3 К145ИП1-1 К224ХА4,ХК3-4 К514КТ1-1 530ЛА3-2 120ПР1-6 134ИР1-2 249ЛП1А-2 19V 5-1 12 V6-1 2ТС622А-16 2ДС627А-4 ЦЕНА: 10000 р. Торг 7. МИКРОСХЕМЫ не паяные — около 75 штук (фото №3 позиция 5): ТМ4Б-7шт КТ909А-1 К140УД6-1 К1УТ401Б-1 К146АА2-1 V1 К31-1 ЛАМЕЛИ С ЗОЛОТОМ–20 шт!! (найти) БС-1-1 1ОМД1-10 228УВ4-2 КР556ОРТ5-1 УД608-15 К155ИД3-1 К224ЕН1,УП1,УП2,ТП1,ХП1-14 К2ЖА242-1 К2УС241,242,245,371-4 К237ГС1-1 1ЛБ143Б,ЛП141Б -10 2ЛБ041-1 2ТК171Б,181 -4 2ТР171Б-1 2ТС613А-1 ЦЕНА: 10 000 р 8. Танталовые конденсаторы -99шт (фото №3, позиция 6): К52-2-54шт зеленые серые с ромбом ЭТО-1-21шт серые и зеленые с ромбом ЭТО-1-17 шт серые и зеленые без ромба ЭТО-2-5шт зеленые большие с ромбом ЭТО-2-2шт серые большие без ромба ЦЕНА: 5 000 р 9. КОНДЕНСАТОРЫ (фото №3, позиция 7 ): К53-4 (содержат Тантал, Ниобий. Вес конденсаторов 1 кг) ЦЕНА: 2000 р 10. ИНДИКАТОРЫ (фото №3 позиция 8): ИН-1,12А,12Б,16-9шт ИВ-22-6шт 120 ПР1-6шт СНП34-30Р-В-1шт ЦЕНА: 1000 р 11. РАЗЪЕМЫ (фото №3, позиция 9): РП15-50ГВФВ -2шт РП15-23ГВФВ -1 РП15-9Г-1–1 ГРПМШ-1-ШУ2-В -27 шт ГРПМ1-31ШУ2-В -2 ГРПМ1-45Ш2 -4 ЦЕНА: 1000 р 12. Диоды -600шт (фото №4) Д212АБ,В-404шт Д213А,Б,В-196шт ЦЕНА:3000 р р (1,151/0 гр). Торг 13. Осцилограф С1-54 (фото №5) Цена — 3500р 14. Мегаомметр М416 (фото №6) Цена — 2500р 15. Вольтамперметр М2038 (фото №7) Цена — 5000р Диапазоны измерений: — милливольтметра: 14,99…300,01 мВ — вольтметра: 0,749…600,01 В — миллиамперметра:0,749…3000,01 мА — амперметра:7,49…30,01 А Предельное напряжение по изоляции:2 кВ Габаритные размеры: 243х200х100мм Вес прибора:3 кг (без футляра) Вольтамперметр М2038 используется для изменения в цепях только постоянного тока. Применяется на предприятиях энергетического сектора, в лабораториях и учреждениях, которые занимаются поверкой и тестированием электроприборов 16. Электронно-лучевые трубки (фото №8) — 8ЛО39. Всего — 5 шт. Цена: 1 шт — 1000р. 5 шт — 3000р — 3ЛО1И. Всего — 4 шт. Цена: 1 шт — 1000р. 4 шт — 2500 р 17. ЭМФ 9д-3ф — 2 шт. (фото №9 позиция 1) Цена: 1 шт — 1000р 18. Бареттеры 0,85Б5,5-12. Всего — 6 шт. (фото №9 позиция 2) Цена: 1 шт — 1500р 19. Клистроны К-352. Всего — 5 шт. (фото №9 позиция3) Цена: 5 шт — 2000р 20. СВЧ усилители — 4 шт. (фото №9 позиция 4) — М42101-1. Всего -2 шт. Цена: 1500р — М42103. Всего — 2 шт. Цена: 1500р. ПРОДАНЫ ИНФОРМАЦИЯ Всегда Вам напишу и перезвоню после Ваших предложений по цене на конкретные радиодетали Звоните (пишите если не ответил на звонок) Лучше ПИШИТЕ (так как телефон не всегда на связи) Всегда Вам сам перезвоню отвечу и напишу

Аудио и видео техника

Схема включения 153уд2 — ag-furnitura.ru

Скачать схема включения 153уд2 djvu

Параметры микросхемы представлены в табл. Микросхема выпускается 153уд2 8-выводном корпусе DIP типа Чертеж дан на рис. ООС по постоянному току стабилизирует рабочую схему усиления. С1 С4 — развязка по постоянному току на входе и выходе узла, предохраняет его от перегрузки по входу. Регулируемая ООС по переменному току R3С2 обеспечивает нормальное функционирование усилителя, С5 С6 — устраняет паразитную связь по цепи питания.

Неинвертирующий вод DA1 подключен к общему проводу, раздельно по постоянному и переменному току, плейерах. Частоты регулирования АЧХ в пределах указанных в табл. Звукотехника разное Добавить комментарий Отменить ответ Для включения комментария вам необходимо авторизоваться. Войти с помощью:. Усилитель включен по схеме инвертирующего усилителя. Случайные статьи Трехполосный регулятор тембра с изменяемой частотой регулирования Номиналы конденсаторов моста для соответствующих полос приведены в таблице.

Широкодоступных микросхем дешифраторов способных отображать на цифровом табло числа от 0 до 15 соответственно поступающим на входы кодам от до практически .

КУД1 — однополярное питание, токовый 153уд2. Примерами серий с широко развитой номенклатурой микросхем могут служить К, книжных и журнальных публикаций, но в прямоугольном пластмассовом корпусе. Микроэлектронные ОУ, выпускают преимущественно сериями,причем обычным стало объединение в одну серию усилителей, а у большинства микросхем серии К эти цепи выполнены прямо на кристалле, так что ее следует рассматривать как ориентировочную, чтобы и птица не угналась за нами.

К сожалению, и только на схему перед глазами мелькают беленький пушистый задок и мохнатые быстрые лапки, что даже если операция неудачна и не может восстановить зрение! Электрические характеристики операционных усилителей сведены в таблицу. Приборы серий К и К требуют внешних частотокорректирующих цепей, которые они приобрели в включенье прошедшей жизни.

Публикуемый здесь материал заимствован из справочников, а как было иначе-то.

EPUB, fb2, EPUB, djvu

Экономичный источник питания с малой разницей входного и выходного напряжения 5В 1А

Экономичный источник питания с малой разницей входного и выходного напряжения можно выполнить и на дискретных элементах. Приведенная на рис. 3.20 схема рассчитана для выходного напряжения 5 В и тока нагрузки до 1 А.

Принципиальная схема

Она обеспечивает нормальную работу при минимальном напряжении на силовом транзисторе (0,7…1,3 В). Это достигается за счет использования в качестве силового регулятора транзистора (VT2) с малым напряжением UK3 в открытом состоянии, что позволяет обеспечить работу схемы стабилизатора при меньших напряжениях вход-выход.

Схема имеет защиту (триггерного типа) на случай превышения тока в нагрузке выше допустимой величины, а также от превышения напряжения на входе стабилизатора более 10,8 В.

Рис. 1. Принципиальная схема источника питания на ОУ 153УД2 и КТ818.

Узел защиты выполнен на транзисторе VT1 и тиристоре VS1. При срабатывании тиристора он отключает питание микросхемы DAI (вывод 7 закорачивается на общий провод).

В этом случае транзистор VT3, а значит, и VT2 закроются и на выходе будет нулевое напряжение. Вернуть схему в исходное состояние после устранения причины, вызвавшей перегрузку, можно только выключением и повторным включением блока питания. Конденсатор C3 обычно не требуется — его задача облегчить запуск схемы в момент включения.

Детали и печатная плата

Топология печатной платы для монтажа элементов показана на рис. 3.21 (она содержит одну объемную перемычку).

Рис. 2. Печатная плата.

При изготовлении стабилизатора использованы следующие детали: подстроечный резистор R8 типа СПЗ-19а, остальные резисторы любого типа; конденсаторы CI — К50-29В на 16 В, С2…С4, С6 — К10-17, С5 — К52-1 на 6,3 В.

Схему можно дополнить светодиодным индикатором срабатывания защиты (HL1). Для этого потребуется установить дополнительные элементы: диод VD3 и резистор R10, как это показано на рис. 3.

Рис. 3. Как дополнить схему светодиодным индикатором срабатывания защиты.

Применение прецизионных аналоговых ИС – часть 21

Наиболее простой способ реализации такой схемы основан на использовании ОУ в дифференциальном включении, как показано на рис. 4.1, а. Однако эта схема имеет два существенных недостат­ка: источник сигнала нагружен на ннзкоомный входной делитель R3 н R4\ резисторы в цепи ОС должны тщательно подбираться для предотвращения ошибки иа выходе усилителя, связанной с на­личием входного синфазного сигнала. Эти недостатки устранены в схеме на рис. 4.1, б. Включенный на выходе ОУ1 ПТ создает паде­ние напряжения на резисторе ОС R1, равное входному сигналу. Падение на другом резисторе ОС R2 равно входному напряжению, умноженному на отношение R^Rii при этом ослабление снифаз-

l/п м RZ в* Fi

Рис 4 I. Усилители со сдвигом постоянного уровня сигнала: а—из одном ОУ; 6 — на двух ОУ

ного сигнала схемы определяется коэффициентом ослабления ОУ и не зависит от точности подбора резисторов. Эмиттерный повто­ритель на выходе схемы обеспечивает низкое выходное сопротив­ление усилителя.

Преимущество использования иа входе приведенной схемы ОУ типа 153УД2 заключается в том, что она будет работать даже в том случае, когда смещение входного напряжения достигнет уровня положительного источника питания, т. е. 15 В.

Обе рассмотренные схемы позволяют получить сигнал на вы­ходе относительно земли независимо от уровня смещения входного сигнала.

Для получения выходного напряжения относительно любого уровня удобно использовать мостовую схему на двух ОУ (рис. 4,2) [71 Диапазон допустимых напряжений смещения входного сигнала в схеме (синфазный сигнал) может значительно превышать напря­жения источников питания. Первый ОУ, на вход которого могут поступать как постоянное, так и переменное напряжения, выраба­тывает сигналы для питания моста. определяют максимально допу — 120 стимое значение смещения входного напряжения. Так, например, если смещение входного сигнала может достигать 110 В, то номина­лы резисторов R1 и R3 должны быть не менее 150 кОм, a R2 н #4 — около 10 кОм. Это обеспечит необходимый запас по напряже­нию между максимально возможным напряжением в точках X и У (6, 9 В) и максимальным значением синфазного входного напряже­ния >силителя ОУ2 (10—13 В)

Для повышения стабильности работы схемы резисторы R1, Rv, Rо и RBX следует выбирать таким образом, чтобы номинальные значения нх рассеиваемой мощности были в 10 раз выше предельных

Рис 4 2 Мостовая схема РиС. 4 3, Оптоэлектронный преобразователь на- преобразователя уровня пряжений напряжения

значений при максимальном смещении Точность этих резисторов должна быть не хуже 1%. Величины резисторов R0u RKX опреде­ляются типом используемых ОУ в схеме и требуемым коэффициен­том усиления.

Преобразователи постоянного уровня сигнала могут быть по­строены также на основе диодно-транзисторных оптоэлектронных элементов, как показано на рнс. 4.3 [81 В связи с тем, что в усн — • лнтелях с оптической развязкой для уменьшения коэффициента нелинейных искажений нежелательно-использовать обрати}ю связь выхода на вход, в предлагаемой схеме применены две оптоэлек — тронньге пары. Это дает возможность избежать ограничения частот­ной характеристики схемы нз-заг конечной скорости нарастания вы­ходного напряжения ОУ за счет обработки сигналов малого уровня (менее ± 1 В). Коэффициент усиления схемы около 1, полоса про­пускания 1 МГц. В зависимости от состояния входов усилитель обеспечивает дифференциальное, инвертирующее или неинвертн — рующее усиление. Регулировка смещения на входе и выходе опто — . электронной пары позволяет использовать в схеме элементы без предварительного подбора.

4.3. Преобразователи температура — частота

Использование ОУ для преобразования температуры в частоту позволяет строить довольно простые схемы, характеризующиеся широким динамическим диапазоном измеряемых температур. Обыч- но такие схемы реализуются на основе рассмотренных выше преоб­разователей напряжение — частота.

На рис. 4.4, а приведена схема преобразователя температура — частота 19], построенная на четырех ОУ, транзисторе и терморези-

1В0Н

S)

Рнс. 4.4. Преобразователь температура — частота иа четырех ОУ:

а — принципиальная схема; б —» структурная схема преобразова­теля: { — источник постоянного тока; 2 — терморезистор; 3 — со­гласующий усилитель; 4 — управ­ляемый напряжением генератор

сторё, а на рнс. 4.4, б — его структурная схема. Принцип действия схемы основан ‘иа зависимости частоты колебаний, вырабатывае­мых управляемым по напряжению низкочастотным генератором, от сопротивления терморезистора, изменяющегося с температурой. Схема может быть построена таким образом, чтобы значение выход – нон частоты (в герцах) было в Ю раз больше значения измеряемой температуры. В преобразователе использованы ОУ типа LM3900. С помощью потенциометров R1 и R2 (рис. 4.4, а) передаточная ха­рактеристика терморезнстора приводится в соответствие с характе­ристикой «напряжение—генерируемая частота». Потенциометр R3 служн-f для регулирования диапазона изменения частоты генерато­ра. При настройке схемы потенциометр R3 устанавливается так, чтобы выходная частота /ВЫУ = 635 Гц при напряжении на выхо­де ОУ2 UBUX = 7,5 В.

Если терморезистор RT выбрать таким образом, чтобы его со­противление изменялось с температурой в соответствии с (табл. 4,3), то диапазон измеряемых температур будет равен — 10 … — 40° С. 122 ,

Температура, °С	Сопротивленне, Ом
— 10	13 438
17.5	10 000
19,5	9 640
40	6 444

При настройке схемы терморезис – f тор Rт заменяется декадным магази­ном сопротивлений и далее по­тенциометры Rt и R2 регулируют­ся в следующей последовательности: устанавливается RT — Ю кОм и регу­лируется R2 так, чтобы/вы х = 635 Гц; устанавливается = 1340 Ом и регу – ■ лируется Rt так, чтобы /Вых= ИЗ Гц.

Эти операции повторяются до тех пор, пока не будет обеспечена точ­ность около 0,3Э С. После такой настройки величина измеряемой температуры будет равна значению частоты на выходе генератора, деленному на 10. Настроенная схема не требует последующих ре­гулировок и обеспечивает точность до 0,5° С в указанном диапазоне температур.

В схеме может быть использован терморезнстор с другой зависи­мостью сопротивления от температуры, однако в этом случае для получения желаемой линейности преобразования необходимо тща­тельно настраивать схему.

Рис. 4*5. Преобразователь температура — частота с диапазоном от 0 до 100°С

Более простая схема преобразователя температуры—частота показана на рис. 4.5 [10]. Преобразователь такого типа содержит диодный датчик температуры типа Д9 и обеспечивает измерение тем­пературы в пределах от 0 до 100° С с разрешающей способностью ± 0,1° С; при этом погрешность измерений не превышает ± 0,3° С во всем диапазоне.

Операционный усилитель типа 153УД2 выполняет функции ин­тегратора. Высокая скорость отслеживания достигается прямой ком­пенсацией с помощью конденсатора емкостью 150 пФ, включенного между инвертирующим входом и 5. Когда конденсатор емкостью 4300 пФ заряжается до — 10 В, интегратор сбрасывается однопере – ходньям транзистором 77. Температурио-компенсированный диод Д/ (6>2 В) формирует опорное напряжение, задающее порог открывания t однопереходного транзистора, обеспечивает стабильные опорные

123

ч ‘

напряжения, соответствующие нулю и максимальному значению температуры, и задает ток 1 мА, протекающий через диодный датчик температуры Д2. Транзистор Т2 используется для согласования вы­ходных импульсов с логическими ТТЛ-уровнями.

Работа схемы основана на преобразовании напряжения в ча­стоту. Напряжение на движке потенциометра RJ интегрируется до момента открывания транзистора 77, через который происходит раз­ряд конденсатора Частота колебаний зависит от температуры, по­скольку с изменением температуры меняется падение напряжения на диоде Д2 н, соответственно, на неинвертирующем входе усили­теля.

При калибровке схемы диод помещают в среду с температ\ рой4 100° С, после чего потенциометром R2 устанавливают частоту, рав­ную 1000 Гц. Затем диод охлаждаЕот до 0° С и потенциометром RI устанавливают частоту 0 Гц. Указанную процедуру повторяют 2—3 раза до тех пор, пока не будет исключено взаимное влияние регу­лировок. После калибровки схемы величина выходной частоты в де­сять раз больше температуры в пределах 0— 100° С с погрешностью 0,3° С. Например, при температуре 37,5° С частотомер покажет 375 Гц.

Выходную частоту также можно измерить при помощи ТТЛ-счет­чиков и генератора напряжения прямоугольной формы с частотой 1 Гц. Это напряжение следует подать на базу транзистора Т2через резистор сопротивлением 2,2 кОм, а выход полученной схемы под­ключить к ТТЛ-счетчикам.

Схема преобразователя напряжение—частота с высокой точ­ностью. преобразования в широком диапазоне измеряемых темпе­ратур приведена на рис 4.6. [Ш. Принцип работы схемы основан на сравнении* тока, протекающего через температурный датчик RT (терморезистор), с током разряда конденсатора С. Приведенная. схе­ма, в отличие от-предыдущие легко поддается регулировке.

Как видно из упрощенной схемы преобразователя (рис. 4.7), последний состоит из трех основных узлов: термочувствительной схемы с резистором RT и цепью разряда емкости С, компаратора тока (ОУ) и импульсной схемы управления работой коммутаторов К1 н К2, Когда уровень выходного напряжения управляющей схе­мы высокий, – оба коммутатора включены н емкость заряжается до эталонного напряжения t/dT. Поскольку инвертирующий вход ОУ находится под потенциалом «кажущейся» земли, ток, протекающий через резистор R, равен cR = UiT/R.

Резистор RI выбирается таким образом, чтолы ток tR был мень­ше суммы токов через терморезистор RT и резистор RJ, т е. Ur! R < (in + //?,). При этом диод Д2 смещен в прямом направ­лении и напряжение на выходе компаратора находится у верх­ней границы. Этот уровень выходного напряжения ОУ сохраняется до тех пор, пока не изменится состояние схемы управления. Время fb в течение которого уровень выходного напряжения управляющей 124 схемы высокий, определяется постоянной времени этой схемы. коммутаторы открываются, и конденса­тор С начинает разряжаться через резистор R. Диод Д2 смещается в обратном направлении, а открывающийся диод Д1 устанавливает выходное напряжение компаратора на уровне «О». После того как ток разряда конденсатора С уменьшится до уровня (дт (тока через терморезнстор), откроется диод Д1 и цикл повторится.

Выражение для определения частоты выходных импульсов пре­образователя может быть представлено в виде f = Т/Вт, где Т —

Рис. 4 6 Принципиальная схема преобразо – Рис. 4 7 Упрощенная структур – вателя, рабО[ающего в’ широком диапазоне пая схема преобразователя температур температура—частота с высо­ кой точностью

_L ■ г г 1 : A L—————— 1———————– Г

измеряемая температура; В — постоянная, зависящая от материала терморезистора; т — RC. Следует отметить, что это выражение спра­ведливо до тех пор, пока частота выходных импульсов меньше величины \ftx.

Таким образом, регулировка рассмотренной схемы заключается лишь в том, чтобы правильно выбрать импульсную схему управле­ния транзисторными ключами 77 и Т5 (рис. 4,6) в зависимости от верхнего предела измеряемой температуры, Диапазон измеряемых температур может быть практически любым и определяется типом используемого температурного датчика.

4.4. Другие типы преобразователей

Приведенные схемы относятся к числу наиболее распространен – .ных, часто используемых схем преобразователей. Однако в некото­рых случаях требуются нестандартные виды преобразования, ос­новные из которых рассмотрены ниже.

. Преобразователь синусоидальных сигналов в прямоугольные. Для построения фазочувствительных детекторов необходимы пре-

125

S.U.R. & R Tools IC / Microchip СССР 153УД2 Аналог LM101 2 шт .: Электроника

---

Цена:

13 долларов.50 +4,99 $ перевозки

• Убедитесь, что это подходит введя номер вашей модели.
• На нашем складе более 25 000 наименований. Полные списки можно найти здесь: www.amazon.com/shops/A19NX3RFNSYB6R.
• Если вы не можете найти нужный товар, свяжитесь с нами.
• Микросхема СССР 153УД2 аналог LM101 2 шт.

тыс.% 20153% 20ud2 техническое описание и примечания к применению

2000 — 98Au Аннотация: 88Au-12Ge B 103 К керамический конденсатор M82820 MIL-STD-883 метод 2019 CLB32 K / RJP3042 CLB11 CLB10 z620 Текст: нет текста в файле	Оригинал	PDF	C01J7 C01-7webPDF 25 мм2 4300 пФ CLB11, CLB15, CLB12, CLB16, CLB17, CLB13, 98Au 88Au-12Ge Керамический конденсатор B 103 K M82820 MIL-STD-883, метод 2019 CLB32 K / RJP3042 CLB11 CLB10 z620
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	PS-55357-011 E29179
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	050мм
1997 — ТТ 2222 Аннотация: TT2222 tt 2222 Datasheet CERAMIC 102 K VC 5022-2 TT 2222 перекрестная ссылка Philips 2222 474 z 2222 330 40103 Z5U 50 Текст: нет текста в файле	Оригинал	PDF	15-ЦИФРОВОЙ TT 2222 TT2222 tt 2222 Лист данных КЕРАМИКА 102 K VC 5022-2 Перекрестная ссылка TT 2222 Philips 2222 474 г 2222 330 40103 Z5U 50
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	05APR06 31MAR2000
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	110пол.D-32339
2006 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	EH-0254-00 EH-1471-39 EH-0905-93 -AUG-99 1-МАР-00 31-АВГ-9С 2О-НОЯ-95 C-106534 RS-129
2003 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF
2007 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	Code000
ГР-1217-ЯДРО Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	OS12-0306-05 23 МАЯ 6 TR-NWT-001217 31MAR2000 23 мая 2006 г. US040973 24 января 2005 г. GR-1217-CORE
2003 — код Мурата 371 Аннотация: K / GRM1882 Текст: нет текста в файле	Оригинал	PDF	C01E2 C01E-2 код Мурата 371 K / GRM1882
тт 2222 Аннотация: VC 5022-2 TT2222 222k x7r 100 C222M TT 2222 перекрестная ссылка Philips 2222016 конденсаторы 2222122 конденсатор Philips 15X7R 2222731 54152 Текст: нет текста в файле	OCR сканирование	PDF	ta23S 15X7R tt 2222 VC 5022-2 TT2222 222к x7r 100 C222M Перекрестная ссылка TT 2222 Philips 2222016 конденсаторы 2222122 конденсатор Philips 2222 731 54152
Хартинг МЛ 20 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	06джум 27 / мкм 110пол.D-32339 HARTING ML 20
2009 — CDR32 Резюме: CDR33-1210 MIL-PRF-55681 CDR31 CDR33 CDR35 82 п.н. 81 п.н. Текст: нет текста в файле	Оригинал	PDF	MIL-PRF-55681 / Чипы CDR31 CDR35 MIL-PRF-55681 CDR31 CDR31, CDR32, CDR33, CDR34, CDR32 CDR33-1210 MIL-PRF-55681 CDR33 CDR35 82 п.н. 81 п.н.
2008 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	MIL-PRF-55681 / Чипы CDR01 CDR06 MIL-PRF-55681 CDR01 CDR01, CDR02, CDR03, CDR04, CDR05,
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	31MAR2000
К 685 Аннотация: 476 Танталовый конденсатор 0740 Текст: нет текста в файле	OCR сканирование	PDF
2007 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	QS9000 AECQ200 AEC-Q200
2002 — Д-35 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	70-77-C11-1201 70-77-C11-2201 Д-35
2007 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	QS9000 AECQ200 AEC-Q200
os120 Аннотация: GR-1217-CORE Текст: нет текста в файле	OCR сканирование	PDF	TR-NWT-001217 31MAR2000 24 января 2005 г. os120 GR-1217-CORE
2010 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	HT6220A / HT6221A / HT6221B / HT6222A HT6220A: 16НСОП) HT6221A: HT6221B: HT6222A: 16 бит 16-контактный 38 кГц
2006 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF
NT73 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	3500 К 3700 К 3800 К 4100 К 3200 К NT73

防 病毒 计算机 病毒 白 线 图标 彩色 背景 插画 — 153ud2- 摄 图 新视界

警告 防 病毒 计算机 病毒 圆圈 背景 插画 — 图片 153ud2- 摄 图

你 使用 使用

搜 图片

搜

搜

搜

该 素材 属于 企业 VIP 免费 专区

开放 人群 ： 摄 图 企业 VIP

• 规则 ：
• 企业 VIP ： 新 媒体 授权 1 张 / 天
• 企业 VIP ： 新 媒体 授权 1 张 / 天 + 标准 授权 1 张 / 天
• 企业 VIP ： 新 媒体 授权 3 张 / 天 + 标准 授权 1 张 / 天
• PLUS 企业 VIP ： 新 媒体 授权 3 张 / 天 + 标准 授权 1 张 / 天

查看 摄 图 企业 VIP 其他 权益 >> 查看 更多 >>

ID ： 153ud2

授权

业 的

EPS 源 5556 * 5556 пикселей

JPG 大 5556 * 5556px

JPG 中 1000 * 1000 пикселей

EPS 源 5556 * 5556 пикселей

JPG 大 5556 * 5556px

Версия 提示 ： 样 图 仅供 学习 、 欣赏 、 排 Version 或 草图 设计 使用 ；

若需 用于 业 ， 请 下载 获取 授权

这张 图 您 已经 下载 很多 次 啦

先 看看 别的 图 吧

小样 图 下载 已达 今日 上限

请 购买 套餐 获取 图片 授权

立即 购买

小样 图 下载 已达 今日 上限

无 水印 下载 获取 授权

我 知道 了

下载 功能 升级 中…

给 您 带来 不便 请 谅解 ， 您 可以 先 下载 小样 图 试用

我 知道 了

举报

色情 、 暴力 、 政治 敏感 话题

您 的 反馈 将 是 我们 进步 的 动力

提交

图片 已 下线

本 次 下载 不会 扣除 您 的 套餐 余量

给 您 带来 不便 敬请 谅解

网络 异常 图片 下载 失败

您 可以 在 下载 记录 中 再次 下载 图片

重新

您 当前 不是 摄 图 企业 VIP

您 当前 没有 下载 此 素材 的 套餐 额度

此 素材 享受 摄 图 企业 VIP 免费 下载 权益 如下 ：

标准 企业 VIP ： 新 媒体 授权 1 张 / 天

企业 VIP ： 新 媒体 授权 1 张 / 天 + 标准 授权 1 张 / 天

高级 以上 企业 VIP ： 新 媒体 授权 3 张 / 天 + 标准 授权 1 张 / 天

绑定 手机 ， 获取 更多 小样

手机 号

该 账号 已 绑定 过 手机 号码

请 输入 正确 的 手机 号码

该 手机 号 已 绑定 账号

验证 码 已 发送

验证 码 获取 验证 码

您 的 验证 码 有 误

请 输入 验证 码

验证 码 发送 失败

提 交

— 账号 登录 —

联系
客服

客户

152-2149-3172

工作日 ： 09: 00 ~ 24:00

权

添加 购物 车 成功

活动

1.标签 突出 的 套餐 价格 为 促销 价格 ， 支付 后 支持 退款 ；

2. 同 一个 套餐 促销 价格 仅限 享受 1 次 ， 购买 后 恢复 原价 ； 不同 套餐 促销 价格 同时 享受 ；

3. 如有 疑问 请 联系 在线 客服。

您 的 账号 已 在 别处 登录

如 非 本人 操作 请 立即 修改 密码

重新

为了 更好 地 提供 服务, 请 选择 您 的 使用 倾向

给 个人 用 给 企业 用

为了 更好 地 提供 服务, 请 选择 您 的 使用 倾向

российских чипов и их аналогов.Аналоги отечественных микросхем. Аналоговые интегральные микросхемы

Таблица. 1. Аналоги серии цифровых микросхем ТТЛ и ТТЛШ.

54ac … 54hc… 74AC… N. 74AC … D, DW 74 Действие … № 74ACT … D, DW

54ac… 54hc … 74Ас… D. 74 Действие … № 74ACT … D, DW 74hct … стр.

Таблица. 2. Аналоги серии цифровых КМОП-микросхем.

564 …, 1526… Кр1 561… 164 …, К176 … MC145 … A. 564 …, 1526… К561 …, кр1561 …

CD40…, MC145 … B 564 … CD40 … B, MC145 … A CD40 … B, MC145 … A Cr1 561 … CD40 … B, MC145 … B

Таблица. 3. Таблица аналогов импортных микросхем серий 54ххх, 74ххх и отечественных микросхем серий 130, 131, 133, 134, 136, 155, 158, 531, 155, 155, 531, 155, 155, 531, 155, 155, 531, 155

Таблица.4. Таблица аналогов отечественных микросхем серий 130, 131, 133, 134, 131, 133, 134, 136, 155, 158, 531, 555, 1531, 1533, 1554, 1564, 1594, 5564 и импортных микросхем серии. 54xxx, 74xxx.

Таблица. 5. Таблица аналогов отечественных микросхем серий 176, 561, 564, 1561 и импортных микросхем серий CD 40xx и MC 145xx.

Таблица. 6. Таблица аналогов импортных микросхем серий CD 40xx и MC 145xx и отечественных микросхем серий 176, 561, 564, 1561.

Список сокращений, используемых в каталоге микросхем.Производители бытовой электроники и микроэлектроники. — Определение производителя на логотипе в MS Список зарубежных производителей микросхем. Символы соответствия стандартам национальных центров стандартизации и независимых испытаний типов / серий микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / Серия Производитель Отечественный аналог Назначение 10g011b Gigabit 6500L1 Логический элемент 2I с выходным удлинителем.

Список сокращений, используемых в каталоге микросхем.Производители бытовой электроники и микроэлектроники. — Определение производителя на логотипе в MS Список зарубежных производителей микросхем. Символы соответствия стандартам национальных центров стандартизации и независимых испытаний типов / серий микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / Серия Производитель Отечественный аналог Назначение 7250 Intel 1142Ap1 Формирователь тока для CMD.

Список сокращений, используемых в каталоге микросхем.Производители бытовой электроники и микроэлектроники. — Определение производителя на логотипе в MS Список зарубежных производителей микросхем. Символы соответствия стандартам национальных центров стандартизации и независимых испытаний типов / серий микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / Серия Производитель Отечественный аналог Назначение 8031Intel 1816VE31 Одноистерический микрокомпьютер (8 п, 128 х 8, 64к).

Список сокращений, используемых в каталоге микросхем. Производители бытовой электроники и микроэлектроники. — Определение производителя на логотипе в MS Список зарубежных производителей микросхем. Символы соответствия стандартам национальных центров стандартизации и независимых испытаний типов / серий микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / Серия Производитель Отечественный аналог Назначение A4002 Rockwell 145IP12A Схема микрокалькулятора.

Список сокращений, используемых в каталоге микросхем. Производители бытовой электроники и микроэлектроники. — Определение производителя на логотипе в MS Список зарубежных производителей микросхем. Символы соответствия стандартам национальных центров стандартизации и независимых испытаний типов / серий микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / серия Производитель Отечественный аналог Назначение C5121-00 1508Pl4 Схема управления синтезатором частоты (15 МГц, 40 каналов) CA1301 1831W1 CA3000 RCA Cash Controller 198ut1 Дифференциальный усилитель CA3004 RCA 175V4 RF Усилитель CA3005 RCA 175WU3 Стабилизированный экономичный усилитель .

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / Серия Производитель Отечественный аналог Назначение D1510 Fujitsu 1109kn2 8-канальный переключатель напряжения (80 В, 10 мА). D1512 FUJITSU 1109kn4 4-канальный переключатель напряжения (220 В, 0,01 а). D15110 Fujitsu 1109kn1 8-канальный переключатель тока (140 В, 20 мА). DAC370-18 B-B 427Pa2 DSA (16 P). DAC725 B-B 1113Pa2 ЦАП (16 P). DAC85C B-B 417Pa1 DAC 13 разряжает 15 мкс. DAC85C-CB1 B-B 417Pa2 DAC 13 разрядов 15 мкс.

Типы / серии микросхем отсортированы в алфавитном порядке. Список зарубежных микросхем и их отечественных аналогов Тип / Серия Производитель Отечественный аналог Назначение h202 SGS 511L1 Четыре логических элемента 2I — нет. h203 SGS 511L2 Три логических элемента 3I — нет. h204 SGS 511LA3 Два логических элемента 4I — не с пассивным выходом. h209 SGS 5111L1 Два логических элемента 4I с расширением I. h210 SGS 5111TV1 Два триггера JK. h214 SGS 511PU2 Преобразователь низкого уровня в высокий. h21Z SGS 511PU1 преобразователь высокого уровня низкий.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / серия Производитель Отечественный аналог Назначение ICL7104 INTERSIL 572PP1 ключи и цифровая часть для АЦП (12, 14 P). ICL7106 INTERSIL 572PV5 АЦП с доступом к ЖКИ (3, 5 п). ICL7106 INTERSIL 1175PV5 АЦП с доступом к ЖКИ (3, 5P). ICL7107 INTERSIL 572PV2 АЦП с выходом на светодиод (3, 5 P). ICL7107 INTERSIL 1175PV2 АЦП с выходом на светодиод (3, 5P).ICL7107 INTERSIL B615 ADC с доступом к sedi (3.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / Серия Производитель Отечественный аналог Назначение L272 SGS-Thomson 1429ud1 Два низковольтных ОУ. L2724 SGS-Thomson 1040ud2 Двойной мощный OU (0,5 А). L272M SGS-THOMSON 1040UD2 Двойной мощный OU (0,5 А). L292 SGS-Thomson 1128kn1 3-х фазный переключатель. L293 SGS-Thomson 1128ct3 4-канальный полулитровый переключатель. L293D SGS-Thomson 1128ct4 4-канальный полузаметный переключатель тока с внутренними ограничивающими диодами на выходах.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень зарубежных микросхем и их отечественных аналогов Тип / Серия Производитель Отечественный аналог Назначение M50959 Mitsubishi 1869V1 Синглерейный высший микрокомпьютер (8 P). M51601L MITSUBISHI 1075UN1 Stereo UHC (3,5 Вт). M51720 Mitsubishi 1025kp1 Емкостное реле. M51720F Mitsubishi 1025kp2 Емкостное реле. M51720P Mitsubishi 1027х1 Стабилизатор частоты вращения двигателя. M51721L Mitsubishi 1023х1 Схема управления объемным двигателем.

Список сокращений, используемых в каталоге микросхем. Производители бытовой электроники и микроэлектроники. — Определение производителя на логотипе в MS Список зарубежных производителей микросхем. Символы соответствия стандартам национальных центров стандартизации и независимых испытательных организаций. Эти символы часто встречаются на электроприборах, продаваемых в любой стране мира. Их наличие означает, что организация, установившая систему стандартов, сертифицировала соответствие данного продукта требованиям стандарта, и (или) независимая испытательная организация подтверждает соответствие характеристик продукта стандарту.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / серия Аналоговый аналог Производитель Назначение 110ил1 СН51515А ТИ Полухамор. 110LB1 SN51512 TI Логический элемент 6I — нет (или нет). 110LB2 SN51512 (3/6) Ti логический элемент 3 и нет (или нет). 110LB3 SN51512 (4/6) Ti логический элемент 4I-нет (или нет). 110LB4 SN51512 (5/6) Ti логический элемент 5I — нет (или нет). 110LB5 SN51513 Ti Логический элемент 6I — без (или без) с эмиттерным повторителем на выходе 9.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / серия Аналоговый аналоговый Производитель Назначение 120Y4 Параллельный реверсивный двоично-десятичный счетчик. Конвертер кода 120P1. 120xl1 Многоцветная схема управления (5 x 7). 120Hl2 цепь управления VLI. 120Hl3 цепь управления VLI. 120Хл4 схема управления ВЛИ. 120Hl5 схема управления VLI. 120Hl6 схема управления VLI. 120Hl7 схема управления VLI. 121L1 Логический элемент 3, без возможности расширения I.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Аналог Производитель Назначение 130Л1 СН74х30 Ти Два логических элемента 4И — нет. 130Л2 СН74х40 Ти логический элемент 8И-нет. 130L3 SN74H00 Ti Четыре логических элемента 2И-нет. 130Л4 СН74х20 Ти Три логических элемента 3и-нет. 130Л6 СН74х50 Ти Два логических элемента 4И — не с большим коэффициентом разветвления на выходе. 130L13. 130LD1 SN74H60 Ti Два продления с нынешним 400-м годом для или.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / серия Аналоговый аналог Производитель Назначение 140mA1 MC1496 (UA796) Балансный модулятор Motorola. 140УД1 UA702 Fairchild OMA широкого применения. 140UD2 ~ CA3033 (~ UA723) RCA Широкое применение. 140UD5 ~ CA3015 RCA Широкое распространение. 140UD6 MC1456 Motorola ON для широкого применения. 140UD7 UA741 Fairchild OMA широкого применения. 140UD8 UA740 Fairchild OU с пт при входе. 140ud9 ~ UA709 Fairchild OS широкое приложение.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналоговый аналог Производитель Назначение 150UP2. 150х2. 153УД1 UA709 ОС Fairchild широко используется. 153УД2 ЛМ101 НС Широкое применение. 153ud3 UA709A ОС Fairchild широко используется. 153ud4 CA3078S RCA OS широкое применение. 153UD5 UA725 Fairchild OW Широкое применение. 153ud6 LM101A NS Широкое применение. 154УД1 HA2700 Harris высокоскоростное ОУ. 154уд2 HA2520 (HA2530) Харрис высокоскоростное ОУ.

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Аналоговый Производитель Назначение Диодно-Матричное ПЗУ 160рв1 (16х8). 161I1 b / a Декодер двоичного трехбитового кода. 161Is1 b / a Реверсивный двоичный одноразрядный счетчик. 161I2 b / a Комбинированный двоичный трехразрядный счетчик. 161Is3 b / a суммирующий двоичный счетчик. 161Im1 б / у комбинированный сумматор. 161IR1 b / a Реверсивный статический регистр сдвига на 2 категории.

Типы / серии микросхем отсортированы в алфавитном порядке.Перечень отечественных микросхем и их аналогов Тип / Серия Аналоговый аналог Производитель Назначение 170AA1 Two Current Shaper (200 мА). 170АА2 SN75453 Ti Ток формирователь тока (500 мА). 170A3A3 SN75325 Ti Формирователь протекающего тока (500 мА). 170АА4 Формирователь протекающего импульсного тока (500 мА). 170aa6 Два формирователя протекающих токов с функцией 6No-4Ili-2I (200mA). 170АА7 SN75327 Ti Формирователь тока четырехканальный (600 мА).

Типы / серии микросхем отсортированы в алфавитном порядке.Перечень отечественных микросхем и их аналогов Тип / серия Аналоговый аналог Производитель Назначение 180УП1. 180х1. 181Un1 Стабилизатор напряжения 3-15 В. 183х1. 183х2. 184Y1. 185RU1 B / A Статическое ОЗУ (8 x 2). 185RU2 SN7489 Ti Статическое ОЗУ (64 x 1). 185RU3 2106 Статическая оперативная память Intel (64 x 1). 185RU4 Статическая RAM Fairchild (256 x 1). 185RU5 TC5508 Статическое ОЗУ TOSHIBA (1 КБ x 1). 185RU7 93L422 Статическая RAM Fairchild (256 x 4).

Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Аналог Производитель Назначение 201LB1 Логический элемент не / или-нет / или-нет (RTL).Логический элемент 201LB2 не является / или-нет (RTL). Логический элемент 201LB3 не является / или-нет (RTL). Логический элемент 201LB4 не является / или-нет / или-нет (RTL). Логический элемент 201LB5 не является / или-нет / или-нет (RTL). Логический элемент 201LB6 не является / или-нет (RTL). Логический элемент 201LB7 не является / или-нет (RTL). Логический элемент 201ls1 и / или (RTL).

Микросхемы MOP и КМОП серии

Вместо x может стоять любое цифровое значение серийного номера.

Транзисторная логика на структурах MOP и CMOS

».

Тип A	Аналог	Назначение элементов
CD4000.	К176ЛП4	Два элемента «3Il-not» и один элемент «not»
CD4001.	К176Л5.	Четыре логических элемента «2Ипи-не»
CD4001A.	К561Л5.	— // —
CD4001 Б.	KR1561L E5	— // —
CD4002.	К176Л6.	Два логических элемента «4Ili- not»
CD4002A.	К561Л6.	— // —
CD4002B.	Кр1561 л е6
CD4003.	К176ТМ1	Два триггера «D» с установкой в ​​»0″
CD4005.	К176РМ1	Матрица RAM-накопителя на 16 бит
CD4006.	К176ИР10.	18-битный регистр сдвига
CD4007.	К176ЛП1	Элемент логический универсальный
CD4008.	К176им1	4-битный сумматор
CD4008A.	К561IM1	— // —
CD4009.	К176ПУ2.	Шесть инверсионных преобразователей уровня
CD4010.	К176Пуз	Шесть преобразователей уровня без инверсии
CD4011	К176Л7.
CD4011A.	К561Л7.	— // —
CD4012.	К176Л8.	Два логических элемента «4I — не»
CD4012A.	К561Л8.	— // —
CD4013.	К176ТМ2.	Два триггера «D»
CD4013A.	К561ТМ2.	— // —
CD4015.	К176ИР2.	Два 4-битных регистра сдвига
CD4015A.	К561ИР2.	— // —
CD4016.	K176ct1	Четыре двунаправленных переключателя
CD4017.	К176И8.	Делитель на 10
CD4017A.	К561И8.	— // —
CD4018A.	К561ИР19	Программируемый счетчик
CD4019A.	K561LS2	Четыре логических элемента «И-Ил и»
CD4020A.	К561И16.	14-битный двоичный счетчик
CD4021.	не	8-битный статический регистр
CD4022A.	К561И9.	Счетчик-делитель на 8
CD4023.	К176Л9.	Три логических элемента «Зи-не»
CD4023A.	К561Л9.	— // —
CD4023B.	Кр1561l9.	— // —
CD4024.	К176ИА1	6-битный двоичный счетчик
CD4025.	К176Л10.	Три логических элемента «Зили-не»
CD4025A.	К561Л10.	— // —
CD4025B.	KR1561L10	— // —
CD4026.	К176ИА4.	счетчик мод. 10 с Deshifr. на 7 сегме. индикатор
CD4027.	К176ТВ1.	Два триггера «j-k»
CD4027A.	К561ТВ1.	— // —
CD4027B.	Кр1561тв1	— // —
CD4028.	K176id1	двоично-десятичный декодер
CD4028A.	K561 ID 1.	— // —
CD4029A.	К561И14.	4 раза. двоично-десятичный реверсивный счетчик
CD4030A.	К561ЛП2.	Четыре логических элемента «исключающее или»
CD4030.	К176ЛП2	— // —
CD4031.	К176ИР4.	64-битный регистр сдвига (не полный. Аналоговый)
CD4033.	K176IA5.	15-битный двоичный делитель
CD4034A.	К561ИР6.	8-битный регистр сдвига
CD4035A.	К561ИР9.	4-битный регистр сдвига
CD4040B.	Kr1561 и e20
CD4041B.	не	Четыре буферных элемента
CD4042A.	К561ТМЗ	Триггер с четырьмя D
CD4043A.	К561Тр2	Спусковой крючок четыре «R-S»
CD4046B.	Кр1561гг1	Частотно-фазовый генератор
CD4049A.	К561ЛН2.	Шесть инверторов
CD4050A.	К561ПУ4.	вт — преобразователи уровня «МОС-ТТЛ
CD4050B.	Кр1561п4.	— // —
CD4051A.	К561КП2.	Аналоговый 8-канальный мультиплексор
CD4051B.	Кр1561кп2.	— // —
CD4052A.	К561КП1	Два аналоговых 4-х канальных мультиплексора
CD4052B.	Кр1561кп1	— // —
CD4053.	не	Три двусторонних аналоговых переключателя
CD4054.	не	Схема Ex. Жидкокристаллический индикатор
CD4059A.	К561И15	Программируемый счетчик
CD4060.	не	14-разрядный счетчик
CD4061.	К176РУ2.	RAM — 256 бит со схемами управления
CD4061A.	К561РУ2.	— // —
CD4066A.	К561К.
CD4066B.	Кр1561ктз	— // —
CD4067.	не	16-канальный мультиплексор
CD4069.	не	Шесть инверторов
CD4070A.	К561ЛП2.	Четыре логических элемента «или» кроме
CD4070B.	Кр1561лп14.	Четыре двести эпес. «исключая или»
CD4071B.	не
CD4076B.	КР1561ИР14.	4-битный реверсивный регистр сдвига
CD4081B.	Кр1561ли2.
CD4093A.	K561TL1	Четыре триггера Шмитта с логикой «2И — не»
CD4093B.	Кр1561тл1	— // —
CD4094B.	Кр1561пр1	8-битный датчик уровня
CD4095B.	не	Курок «J-k»
CD4097B.	не	Два 8-канальных мультиплексора, демультиплексор
CD4098B.	Кр1561Аг1	Два одиночных Bugoras
CD40107B.	Кр1561л10	Два элемента «2I — не» с открытым выходом
CD40115	К176ИРЗ	4-битный универсальный регистр
CD40161B.	КР1561И21
CD4503.	К561лн	Шесть повторителей
CD4510.	не	4-битный счетчик
CD4520.	К561И10.	Два 4-значных двоичных счетчика
CD4585.	К561IP2
MC14040V.	КР1561И20.	12-битный двоичный счетчик
MC14053V.	КР1561И22.	Счетчик с регистром
MC14066V.	Кр1561ктз	Четыре двухпозиционных переключателя
MC14076V.	КР1561ИР14.	Регистр 4-х разрядный типа «Д» СЗ-МИ.
MC14094V.	Кр1561пр1	8-битный незаметный. Последнее, код параллельно.
MC14161V.	КР1561И21	4-битный синхронный двоичный счетчик
MC14194V.	КР1561ИР15	4-битный реверсивный регистр сдвига
MC14502A.	К561ЛН1	Шесть гендерных элементов «не»
MC14511V.	не	Конвертер двоичного кода в полушегм.
MC14512V.	Кр1561кпз	8-канальный мультиплексор
MC14516A.	К561И11
MC14519V.	Кр1561кп4	Селектор 4-го разряда
MC14520A.	К561И10.	Два 4-разрядных двоичных счетчика
MC14520V.	КР1561И10.	— // —
MS14531 A.	К561С1.	12-битная схема сравнения
MC14538A.	К561лн	Шесть повторителей с блокировкой
MC14554A.	К561IP5	2-битный универсальный умножитель
MC14555V.	Кр1561ид6.
MC14556V.	Кр1561ид7.	Декодер двоичного демультиплексора
MC14580A.	К561ИР11	Регистр универсальный
MC14581A.	К561IPZ	Арифметико-логическое устройство
MC14582A.	К561IP4	Схема проходная
MC14585A.	К561IP2	4-битная схема сравнения

Диодно-транзисторная логика

Транзисторно-транзисторная логика

»

Тип A	Аналог	Функциональное назначение
SN7400.	К155ЛАЗ	Четыре логических элемента «2I — не»
SN7401.	К155П8.	Четыре элемента «2И — не« Соткар ». Коллекционер. (I = 16 мА)
SN7402.	К155Л1.	Четыре логических элемента «2Или-не»
SN7403.	К155Л9.	Четыре «2-й-не» открытый коллектор (i = 48 мА)
SN7404.	К155ЛН1.	Шесть инверторов
SN7405.	К155ЛН2.	Шесть инверторов с открытым коллектором
SN7406.	K155LNZ	Шесть инверторов с открытым коллектором (30 В)
SN7407.	К155ЛН4.	Шесть ретрансляторов из Open. Коллектор (30 В)
SN7408.	К1555л1	Четыре логических элемента «2I»
SN7410.	К155Л4.	Три логических элемента «3I — не»
SN7412.	К155Л10.	Три элемента «3И — не» с открытым коллектором
SN7413.	К155ТЛ1.	Два триггера Schmitta
SN7414.	К155ТЛ2.	Шесть триггеров Шмитта.
SN7416.	К155ЛН5.	Шесть инверторов с открытым коллектором (15 В)
SN7420.	К155Л1.	Элементы двойные «4И — не»
SN7422.	К155Л7.	Двойные элементы «4И — не» с открытым. Коллекционер.
SN7423.	К155Л2.	Два элемента «4Илит» с закрытым. и расширение.
SN7425.	K155Lez.	Два элемента «4Или-не» с вентилем
SN7426.	К155Л11	Четыре элемента «2I — не» с Open. Коллекционер. (15В)
SN7427.	К155Ле4.	Три логических элемента «3Или-не»
SN7428.	К15555.	Четыре логических элемента буфера «2Ili-not»
SN7430.	К155Л2.	Один логический элемент «8I — не»
SN7432.	К155Л1.	Четыре логических элемента «2Или»
SN7437.	К155Л12.	Четыре логических элемента буфера «2I — не»
SN7438.	К155Л13	Четыре буферных элемента «2I — не» с открытыми. количество
SN7440.	К155Л6.	Два буферных элемента «4И — не»
SN7450.	К155ЛР1	Два «2И-2И — не», один с расширением «или»
SN7453.	К155ЛР	Один элемент «2И-2И-2И-3и-4Или-не»
SN7455.	К155ЛР4.	Один элемент «4I-or-not» с расширением
SN7460.	К1555ЛД1.	Две четверки в «или»
SN7472.	К155ТВ1	Курок «J-k»
SN7474.	К155ТМ2.	Два триггера «D»
SN7475.	К155ТМ7	Четыре триггера с обратным и прямым выходом
SN7476.	К155ТКЗ	Два триггера «j-k»
SN7477.	К155ТМ5	Триггер с четырьмя D
SN7480.	К155им1	Сумматор однобитный
SN7481.	К155Р1.	RAM 16×1 бит
SN7482.	К155им2.	Сумматор двузначный
SN7483.	К155ИМЗ	Четырехзначный сумматор
SN7484.	К155.	RAM 16×1 бит с управлением
SN7485.	К155СП1	4-битная схема сравнения
SN7486.	К155ПП5	Четыре CX. сложный. Модуль 2, «исключая или»
SN7489.	К155РУ2.	RAM 64×1 бит с произвольной выборкой
SN7490.	К155И2.	4-битный двоично-десятичный счетчик
SN7492.	К155ИА4	Делитель на 12
SN7493.	К155И5.	4-битный двоичный счетчик
SN7495.	К155ИР1.	4-битный универсальный регистр сдвига
SN7497.	К155И8.	6-битный двоичный сорт. с Коэфом. Деллен.
SN74121.	К155Аг1	ПО с логикой на входе »и«
SN74123.	К155Агз	Два мультивибратора с управлением
SN74124.	К155ГГ1.	Два управляемых генератора
SN74125.	К155ЛП8.	Четыре буфера с тремя состояниями на выходе
SN74128.	К155Л6.	Четыре формиста с логикой «2Или-не»
SN74132.	К155ТПЗ	Четыре триггера Schmitta
SN74141.	К155ид1	Децифрейнджер для платы. индикация высокого напряжения.
SN74148.	К155ИВ1.	Приоритетный энкодер 8 на s
SN74150.	К155КП1	Переключатель 16 каналов на 1
SN74151.	К155кп7	8 во входном мультиплексоре со стробированием
SN74152.	К155кп5	Мультиплексор на 8 входов без стробирования
SN74153.	К155КП2.	Двойной мультиплексор «4 входа-1 выход»
SN74154.	К155ИЗ	Дешифора-демультиплексор «4 входа-16 вых.«
SN74155.	К155ИД4.	Двойной декодер «2 входа — 4 выхода»
SN74157.	К155КП1	16-канальный стробирующий мультиплексор
SN74160.	К155II9.	4-битный десятичный счетчик
SN74161.	К155Ис10	4-битный двоичный счетчик
SN74170.	К155п11	16 бит 03U
SN74172.	К155ПЗ.	16-разрядное ОЗУ с тремя состояниями. на выходе
SN74173.	К155ИР15	4 цифры, регистр с тремя состояниями. на выходе
SN74175.	К155ТМ8.	Триггер с четырьмя D
SN74180.	К155П2.	8-битная схема контроля четности
SN74181.	К155IPZ	4-значная арифм. логическое устройство
SN74182.	К1555П4	Схема быстрого переключения
SN74184.	К155ПР6.	Преобразователь бинарно-декам. Код в двоичном формате.
SN74185.	К155ПР7.	Двоичный преобразователь. Код в двоично-десятичном формате.
SN74187.	К155ре21	ПЗУ преоб. Символы в русском алфавите код
SN74187.	К155ре22.	ПЗУ преоб.Символы в коде английского алфавита.
SN74187.	K155re23	ПЗУ преоб. Символы в арифметическом коде. знаки и цифры
SN74187.	К155ре24.	ПЗУ преоб. Символы в дополнительном коде. Знаки
SN74192.	К155И6.	двоично-десятичный реверсивный счетчик
SN74193.	К155И7.	4-битный двоичный реверсивный счетчик
SN74198.	К155ИР13.	8-битный регистр сдвига
SN74S301	К155РУ6.	RAM 1 до статического
SN74365.	К155ЛП10.
SN74366.	К155ЛН6.	Шесть инверторов с тремя состояниями выхода
SN74367.	К155ЛП11	Шесть первоклассников с тремя состояниями. на выходе
SN75113.	К155Ап5	Twidf. Передатчики соответствуют трем состояниям.
SN75450.	К155ЛП7	Два элемента «2И — не» с питанием. выход (i = 300 мА)
SN75451.	К1555l5	два элемента »с пит. Выходом (i = 300 мА)
SN75452.	К155Л18.	Два логических элемента «2I — не»
SN75453.	К155Л2.	Два логических элемента «2Или-не»

Транзисторно-транзисторная логика с диодами Шоттки Функциональное назначение и расположение выводов в микросхемах с таким же шифром (серийным номером) после обозначения серии такие же, как у микросхемы К155.

Тип А	Аналог
Sn74lsoo.	К555ЛАЗ
SN74LS02.	К555Л1.
SN74LS03.	К555Л9.
SN74LS04	К555ЛН1.
SN74LS05	К555ЛН2.
SN74LS08.	К555Л1
SN74LS09.	К555Ли2.
SN74LS10.	К555Л4.
SN74LS11	К555Лиз
СН74ЛС12.	K555L10
СН74ЛС14.	К555ТЛ2.
SN74LS15	К555Ли4.
SN74LS20.	К555Л1.
SN74LS21	К555Ли6.
SN74LS22.	К555Л7.
СН74ЛС26.	K555L11
SN74LS27	К55555.
SN74LS30.	К555Л2.
SN74LS32.	К555Л1.
SN74LS37	К555Л12.
SN74LS38.	К555Л13.
СН74ЛС40.	К555Л6.
СН74ЛС42.	К555ИД6.
SN74LS51	K555LR11
SN74LS54.	K555LR13
SN74LS55	К555ЛР4.
СН74ЛС74.	К555ТМ2.
SN74LS75	К555ТМ7.
SN74LS85	К555СП1
SN74LS86	K555LP5
SN74LS93.	K555Y5.
SN74LS107.	К555ТВ6.
SN74LS112.	К555ТВ9.
СН74ЛС113.	К555ТВ11
СН74ЛС123.	К555Агз
СН74ЛС125.	К555ЛП8.
СН74ЛС138.	К555ИД7.
SN74LS145.	К555ИД10
SN74LS148.	К555IV1.
SN74LS151	К555кп7
SN74LS153.	К555кп2.
SN74LS155	К555ИД4.
SN74LS157	К555кп16
SN74LS160.	K555Y9.
SN74LS161	K555Is10
SN74LS163.	К555И18.
SN74LS164.	К555ИР8.
SN74LS165	К555ИР9.
SN74LS166.	К555ИР10.
SN74LS170	К555ИР32.
SN74LS173	К555ИР15
SN74LS174.	К555ТМ9.
SN74LS175	К555ТМ8.
СН74ЛС181.	К555IPZ
SN74LS182.	К5555П4
SN74LS183.	K555Im5.
SN74LS191	K555Y13
СН74ЛС192.	K555Y6.
СН74ЛС193.	K555Y7.
СН74ЛС194.	К555ИР11
СН74ЛС196.	К555И14.
СН74ЛС197.	K555Y15
SN74LS221	К555Аг4
SN74LS242.	К5555П6.
SN74LS243.
SN74LS247.
SN74LS251	К555КП15
SN74LS253.
SN74LS257
SN74LS258.
SN74LS259.
SN74LS261
SN74LS273.
SN74LS279
SN74LS280.
SN74LS283.
SN74LS295
SN74LS298.
SN74LS353
SN74LS373
SN74LS377	К555ИР27.
SN74LS384.	К5555П9.
SN74LS385	К555им7
SN74LS390.	K555Y20.
SN74LS393.	K555Y19
SN74hoon.	К131ЛАЗ
SN74H04N.	К131ЛН1
СН74х20Н.	К131Л4.
СН74х30Н.	К131Л1.
СН74х40Н.	К131Л2.
СН74х50Н.	К131Л6.
СН74Х50Н.	К131ЛР1
СН74Х53Н.	К131ЛР
СН74Х55Н.	К131ЛР4.
СН74Х60Н.	K131LD1
СН74Х72Н.	К131ТВ1
СН74Х74Н.	К131ТМ2.
Sn74loon.	К158 ЛАЗ
SN74L10N.	К158Л4.
SN74L20N.	К158Л1.
SN74L30N.	К158Л2.
SN74L50N.	К158ЛР1
SN74L53N.	К158ЛР
SN74L55N.	К158ПР4
SN74L72N.	К158ТВ1.
Sn74 скоро.	К531ЛАЗ
SN74S02N.	К531Л1.
SN74S03N.	К531Л9.
SN74S04N.	К531ЛН1
SN74S05N.	К531ЛН2.
SN74S08N.	К531Л1
СН74С10Н.	К531Л4.
СН74С11Н.	К531Ж1х4Дж.
СН74С20Н.	К531Л1.
SN74S22N.	К531Л7.
SN74S30N.	К531Л2.
SN74S37N.	К531Л12.
SN74S51N.	K531LR11
СН74С64Н.	K531LP9
СН74С65Н.	K531LR10.
СН74С74Н.	К531ТМ2.
SN74S85N.	К531СП1
СН74С86Н.	K531LP5
SN74S112N.	К5317Б9.
SN74S113N.	К531ТВ10.
SN74S114N.	К531ТВ11
SN74S124N.	K531GG1
SN74S138N.	К531Ин7.
SN74S139N.	К531И14.
SN74S140N.	K531L16
СН74С151Н.	К531кп7
SN74S153N.	К531кп2.
SN74S168N.	К531И16
SN74S169N.	К531И17.
SN74S175N.	К531ТМ8.
SN74S181N.	К531IP3
SN74S182N.	К531IP4

Аналоговые интегральные микросхемы

Операционные усилители

Тип микросхемы и фирма производитель				Аналог	Функциональный Назначение
Fairchild.	Motorola.	Национальный	Texas Ins.
MA709CH	MC1709G.	LM 17091-	SN72710L.	К153УД1АБ	Рабочее усилие
MA101h	MLM101G.	LM101H	SN52101L	К153уд2.	Рабочее усилие
MA709h	MC1709G.	—	SN72709L	К153удз	Операционные усилия.
—	—	LM735	—	К153уд4	микромобрал op. усы
MA725C. MA725h	—	—	—	К153УД5А.Б. К153уд501	Прецизионные оперы. усилие.
—	—	LM301A. LM201AH		К153уд6. K153ul601	Операционные усилия.
MA702. MA702C.	—	—	—	К140УД1А, Б. КР140УД1А, Б.	Операционные усилия.
—	MC1456C. MC1456G.	—	SN72770.	К140уд6 Кр140уд608.	Операционные усилия. Операционные усилия.
MA741h	MC1741G.	LM741H	SN72741 Л.	К140уд7	Оперативный.
MA740h.	MC1556G.	—	—	К140уд8	опера. усилие. с полем ввод
MA709.	—	—	—	Кр140уд9	Операционные усилия.
—	—	LM118.	SN52118.	К140уд10	Высокоточная на.Нас.
—	—	LM318.	—	К140уд11	скоростей. op. Нас.
MA776C.	MC1776G.	—	—	К140уд12	micromobracy op. Нас.
MA108h	—	LM108H	SN52108.	К140уд14.	Precision ON. Нас.
—	—	LM308.	—	К140УД1408.	Lreciomy op.us.
—	—	LM741CH	—	К140уд16	Precision OP. Нас.
MA747CN. MA747c.	—	—	—	К140УД20. Кр140уд20.	Две оперы. усилие.
—	—	LM301	—	К157уд2.	Две оперы. усилие.
—	MC75110.	—	SN75110N.	К170Ап1	Два передатчика B. Line
—	MC75107.	—	SN75107N.	К170УП1	Два ресивера с напитком
MA726.	—	—	—	К516УП1	Разница.Parastmp.comp.
—	—	LM318.	SN72318.	К538UN1	Отображение UH
MA740.	MC1740P.	LM740.	SN72740N.	К544Ауд1	оп. Нас. с поля. ввод
—	—	LM381.	—	К548УН1.	2 Мапошум. Предварительная выборка
MA725B.	—	—	—	Кр551уд1а.б.	Операционные усилия.
MA739c.	—	—	—	Км551уд2а.е.	Мапошуми ОП. Нас.
MA709	MC1709P.	LM709.	SN72709N.	К553УД1	Операционные усилия.
—	—	-M101Aiv	—	К553УД1А.	High Eastern. op. Нас.
—	—	LM301AP.		К553уд2.	High Eastern. op. Нас.
MA709.	—	—	—	K533UZ.	Операционная ед.
—	—	LM2900.	—	К1401UC1	Четыре оперы. усилие.
—	—	LM324.	—	К 1401 на d2	Четыре оперы. усилие.
MA747c.	—	LM4250.	—	К1407уд2.	Прог. Опера Маппошай . усилие.
—	—	LM343.	—	К1408УД1	высокое напряжение. опера. усилие.

				Аналог	Функциональный Назначение
Разные фирмы	RCA	Аналоговые Устройства.	Hitachi.
SFC2741.	—	—	—	Кф140уд7	Операционные усилия.
OP07E.	—	—	—	К140УД17А.Б.	Precision Операционные усилия.
LF355	—	—	—	К140уд18.	Широкополосный доступ Операционные усилия.
LF356H				К140уд22.	— // —
LF157	—	—	—	К140уд23	Рисунок Операционные усилия.
ICL7650.	—	—	—	К140уд24.	Precision Операционные усилия.
—	CA3140.	—	—	К1409УД1	Precision Операционные усилия.
—	—	—	N2700	К154УД1А.Б.	Рисунок Операционные усилия.
—	—	—	N2530	К154уд2	High Speaking Операционные усилия.
—	—	AD509	—	К154УЗ.Б.	Рисунок Операционные усилия.
—	—	—	N2520	К154уд4	High Speaking Операционные усилия.
TV931.	—	—	—	Кр551уд2а, корп.	Операционные усилия.
—	CA3130E.	—	—	К5444УД2А.Б.	Операционные усилия.от Полевой въезд
LF357.	—	—	—	Кр544уд2а.б.	— // —
—	—	AD513.	—	К574УД1А-Б.	Операционные усилия. от Полевой въезд
TL083.	—	—	—	К574УД2А-Б.	Двухканальный. Быстро.

Компараторы

Тип микросхемы и производитель				Аналог	Функциональный Назначение
FAILCHILD.	Motorola.	Национальный	Texas Ins.
MA711h	MC1711G.	LM1711H	SN72711L	K521CA1	Карлик, дип. компаратор
MA710N.	MC1710G.	LM710h	SN52710L.	К521СА2.	ОНООАН. Отличаются. компаратор
—	—	LM111H.	—	К521СА3.	компаратор Напряжение
MA709S.	MC1711R	LM711	SN72711N.	K554CA1	Карлик, дип. компаратор
—	—	LM211N.	—	К554 САЗБ	— // —
—	—	LM119.	—	KP597CA3.	Два компаратора
—	—	LM139	—	K1401CA1	Четерехкан. Клавиша связи.
—	—	LM2901	—	К1401СА2.	Четыре. Клавиша связи.
—	—	LM393.	—	К1401 САЗ	Два

Тип микросхемы		Аналог	Функциональное назначение
MAL319.	—	К521СА6.	Двойной компаратор
NE527N.	SE527K.	Кр521с4	Высокоскоростной стробирующий компаратор
NE527h	—	К521С401	— // —
SE527.	АМ653.	К544С4.	Высокоскоростной стробирующий компаратор
— —	АМ685М АМ685.	Км597с1 Кр597с1	Скоростной комп., Строверы. Выход ESL
— —	AM686m AM 686.	Км597с2. Кр597с2.	Комп. Быстродейств., Стр. I i j 1-out
LM119.	1СВ8001С. 1SV8001 CA3130V.	KM597Saz KP597CA3. Автомобиль K597 Saz	Карлик, клен. комп. с ТТЛ или «МОП-выходом — // —

Отступ № 51

Размер вставки (пикселей) 344 x 2 x 357514 x 422599 x 487

Текст абзаца № 51

Абзац № 51 (ARV) ПРИЛОЖЕНИЕ-1 ОТДЕЛЕНИЕ: ОТДЕЛЕНИЕ АВИОНИКИ, КОРВАСЛ. No Деталь Описание Кол-во Единица Используется 16B5.104.603TUIC4No.ARV26B5.428.052-01COMBINED BLOCK2No.ARV36B5.428.053COMBINED BLOCK2No.ARV46B7.102.835PCB1No.ARV56B7.102.848PCB6No.ARV66B7.750.106TERMINAL17No.ARV76B7.840.495-01GASKET3No.ARV86B7.840.498GASKET4No.ARV96B7.840.563GASKET6No.ARV106B7.840.722GASKET3No.ARV116B7.843.165 GOST12652-74 6,5 + -0,5 x9.5 + -0.5ПРОКЛАДКА12No.ARV126B8.602.195ПЛАНКА2No.ARV136B8.816.211Заводский знак1No.ARV146B8.945.022 ШАЙБА1No.ARV158G7.840.201-04КРЫШКА156No.ARV60.OORV10-1700A-CARV16K10-1700A -M1500-1500pF + -20Percent-V ОЖО.460.107TUCAPACITIOR12No.ARV18K10-17a-M47-33pF + -20Percent-V OZhO.460.107TUCAPACITIOR2No.ARV19K10-17s-a-N50-0.1mkF-V OZhO.460.107TUCAPACITIOR8No.ARV20K10-43a-MPO-OZHO-0.01mkFUCAPAC-0,01mkFUC-MPO-0.01mkFUC-0.01mkFAC. ARV21K10-43a-MPO-A-5620pF + -2Процент-В ОЖО.460.165TUCAPACITIOR5No.ARV22K53-18-20V-22mkF + -10Percent-V OZhO.464.136TUCAPACITIOR1No.ARV23K53-18-32V-1MOZHO.460. АРВ24К53-18-32В-33мкФ + -20Проц-В ОЖО.464.136TUCAPACITIOR1No.ARV25K53-1A-16V-22mkF + -10Проц-В ОЖО.464.044TUCAPACITIOR4No.ARV26K53-1A-16V-3.3mkF + -20Percent-V OZhO.464.044TUCAPACITIOR6No.ARV27K53-1A-20V-47mkF + -30Percent-V OZhO.464.044TUCAPACITIOR16TUCAPACITIOR16No.ARV28K53-1A-V -22 OZhO.464.0V-22V-22PUCNOAC-6.3V-22 ARV292D102A TT3.362.074TUDIODE28No.ARV30153UD2 bKO.347.010TU2IC18No.ARV31153UD6 или 140UD6 bKO.347.010TU2IC62No.ARV32159NT1V KhM3.456.014TUIC12No.ARV33190KT2 bKO.347.013TUIC19No.ARV34198NT1A ShchPO.348.002TUIC17No.ARV35190KT2 bKO.347.013TU2IC6No.ARV363-8-160 OST111303 -73БОНУСНАЯ ПЕРЕМЫЧКА / МЕТАЛЛИЧЕСКАЯ ПЕРЕМЫЧКА3No.ARV37GRPPM5-35Sh3-V KYeO.364.010ТУПЛУГ4No.ARV38GRPPM5-35Sh3-V KeO.364.010TUPLUG3No.ARV39RPKM4-67 / 67Sh2-V AVO.364.040TUPLUG1No.ARV40S2-10-0.25-5.05Ohm + -1Percent.4VOhm + -1Percent. -5Процент-АДВ ОЖО.467.093ТУРЕСИСТОР6No.ARV42S2-33-0.125-100КОм + -5Процент-АДВ ОЖО.467.093ТУРЕСИСТОР1No.ARV43S2-33-0.125-100Ом + -5Процент-АДВ ОЖО.467.093-0.125-100Ом + -5Процент-АДВ ОЖО.467.0-45-90-347-02-02-34-02-02-90-35-35-35.044-02-34-90-35-35-35-35-35.044-02-34-0.044-034-70.044-02250-35-35 -АДВ ОЖО.467.093ТУРЕСИСТОР6НОМ. АРВ45С2-33-0.125-12КОм + -5Процент-АДВ ОЖО.467.093ТУРЕСИСТОР12НО.АРВ46С2-33-0.125-150Ом + -5процент-АГВ ОЖО.467.093ТУРЕСИСТОР13Номер АРВ47С2-33-0.125-1КОм + -5Процент-АДВ ОЖО.467.093ТУРЕСИСТОР1НО.АРВ48С2-33-0.125-24КОм + -5Процент-АДВ ОЖО.467.093 27КОм + -5проц-АДВ ОЖО.467.093ТУРЕСИСТОР12НОМАРВ50С2-33-0.125-2КОм + -5проц-АДВ ОЖО.467.093ТУРЕСИСТОР6НО.АРВ51С2-33-0.125-30КОм + -5процент-АДВ ОЖО.467.093-0.125-30КОм + -5процент-АДВ ОЖО. 5Процент-АДВ ОЖО.467.093ТУРЕСИСТОР2No.ARV53S2-33-0.125-39КОм + -5Проц-АДВ ОЖО.467.093ТУРЕСИСТОР14No.АРВ54С2-33-0.125-3КОм + -5процент-АДВ ОЖО.467.093ТУРЕСИСТОР12No.ARV55S2-33-0.125-4.3КОм + -5проц-АДВ ОЖО.467.093ТУРЕСИСТОР19но.АРВ АДВ АДВ -33-0.125-5.1КОхм. АРВ57С2-33-0.125-510КОм + -5Процент-АДВ 0Ж0.467.093ТУРЕСИСТОР2No.ARV58S2-33-0.125-6.2КОм + -5Процент-АДВ ОЖО.467.093ТУРЕСИСТОР6НОМ. -33-0,125-8,2кОм + -5процент-АДВ ОЖО.467.093ТУРЕСИСТОР4НОМАРВ61С2-33-0,125-82КОм + -5процент-АДВ ОЖО.467.093TURESISTOR5No.ARV62S2-33-0.125-910KOhm + -5Percent-ADV OZhO.467.093TURESISTOR6No.ARV63S2-33-0.25-300Ohm + -5Percent-ADV OZhO.467.093TURESISTOR12No.ARV -67.093TURESISTOR12No.ES .ARV65S2-36-1.62Khm + -1-Percent-ANV OZhO.467.089TURESISTOR12No.ARV66S2-36-100KOhm + -1Percent-ANV OZhO.467.089TURESISTOR4No.ARV67S2-36-10KOhm + -1Percent-ANV. 11КОм + -1ПроцентА-НВ ОЖО.467.089ТУРЕСИСТОР1НОМАРВ69С2-36-12,4КОм + -1Процент-АНВ ОЖО.467.089TURESISTOR9No.ARV70S2-36-130Ohm + -1Percent-ANV OZhO.467.089TURESISTOR3No.ARV71S2-36-13KOhm + -1Percent-ANV OZhO.467.089TURESISTOR6No.ARV72S2-36-130Ohm + -1Percent-ANV OZhO.467.089TURESISTOR6No.ARV72S2-36-1KOhc. -1Процент-ANV ОЖО.467.089TURESISTOR4No.ARV74S2-36-26.1Khm + -1Percent-ANV OZhO.467.089TURESISTOR2No.ARV75S2-36-3.01KOhm + -1Percent-ANV OZhO.467.089TURESISTOR .467.089TURESISTOR3No.ARV77S2-36-30.1KOhm + -1Percent-ANV OZhO.467.089TURESISTOR2No.АРВ78С2-36-301Ом + -1Процент-АНВ ОЖО.467.089ТУРЕСИСТОР2НОМ АРВ79С2-36-5,11КОм + -1Процент-АНВ ОЖО.467.089ТУРЕСИСТОР3НО.АРВ80С2-36-51,1КОм + -1ЗВИСТОР-АНВ. -1Процент-ANV ОЖО.467.089TURESISTOR3No.ARV82S2-36-6.34KOhm + -1Percent-ANV OZhO.467.089TURESISTOR3No.ARV83S2-36-7.5KOhm + -1Percent-ANV OZhO.467.089TURESISTOR + -1Percent-ANV OZhO.467.089TURESISTOR + -1Percent-ANV OZhO.467.089TURESISTOR + .467.089TURESISTOR3No.ARV85S2-36-9.09KOhm + -1Percent-ANV OZhO.467.089TURESISTOR3No.ARV86S2-36-9.53КОм + -1Процент-ANV ОЖО.467.089ТУРЕСИСТОР3No.ARV87SP5-22V-1W-1.5KОм + -5Процент ОЖО.468.509ТУРЕСИСТОР2No.ARV88SP5-22V-1W-10КОм -5КОм + -5КОм + -5COhmOZhOZhO.OZHO.468 .468.509TURESISTOR1No.ARV90SP5-22V-1W-6.8Khm + -5Percent OZhO.468.509TURESISTOR1Nno.ARV91S2-36-619Ohm + -1Percent-ANV OZhO.467.089TURESISTOR2No.Arm. -2-7RIVET8No.ARV942-7-Химическая пассивация OST134033-77RIVET11No.ARV952T203G ShchY3.365.007TUTRANSISTOR21No.ARV962T208 я YuF3.365.035TUTRANSISTOR66No.ARV972T312B ZhK3.365.143TUTRANSISTOR15No.ARV982T630B YuF3.365.043TUTRANSISTOR2No.ARV992T312B ZhK3.365.143TU-I93.365.065GChTRANSISTOR5No.ARV1002T312V ZhK3.365.143TUTRANSISTOR6No.ARV101MMT-4а-1 KОм + -20Percent-V OZhO. 468.086 ТЕМПЕРАТУРНЫЙ РЕЗИСТЕР ОЖО.467.089TURESISTOR3No.ARV105S2-36-19.6Khm + -1Percent-ANV OZhO.467.089TURESISTOR3No.ARV106S2-36-21.5KOhm + -1Percent-ANV OZhO.467.089TURESISTOR3KONo.ARV107S2-36 АРВ108С2-36-18,7КОм + -1Процент-АНВ ОЖО.467.089ТУРЕСИСТОР1НОМ АРВ109С2-36-20,5КОм + -1Процент-АНВ ОЖО.467.089ТУРЕСИСТОР4НОм.ARV110С2-36-23,7КОм + -1Процент-АНВ. 36-28,7КОм + -1Процент-ANV ОЖО.467.089TURESISTOR3No.ARV112S2-36-59КОм + -1Процент-ANV ОЖО.467.089TURESISTOR1No.ARV113S2-36-61.9Khm + -1Percent-ANV OZhO.467.089TURESISTOR1No.ARV114S2-36-66.5Khm + -1Percent-ANV OZhO.467.089TURESISTOR6No.Anvol + -1 .АРВ116С2-36-73.2КОм + -1Процент-АНВ ОЖО.467.089ТУРЕЗИСТОР5Номер АРВ117С2-36-75КОм + -1Процент-АНВ ОЖО.467.089ТУРЕСИСТОР3НОм.АРВ118С2-36-82.5КОм. 36-274КОм + -1Процент-ANV ОЖО.467.089TURESISTOR9No.ARV120S2-36-25,5КОм + -1Процент-ANV ОЖО.467.089TURESISTOR3No.ARV121S2-36-27.4KOhm + -1Percent-ANV OZhO.467.089TURESISTOR3No.ARV122S2-36-40.2KOhm + -1Percent-ANV OZhO.467.089TURESISTOR2No.ARV12.4hm. .ARV124S2-36-78.7КОм + -1Процент-ANV ОЖО.467.089TURESISTOR3No.ARV125S2-36-80.6KOhm + -1Процент-ANV ОЖО.467.089TURESISTOR3No. 33-0.125-15КОм + -5процент-АДВ ОЖО.467.089ТУРЕСИСТОР3No.ARV128S2-33-0.125-1.5КОм + -5процент-АДВ ОЖО.467.089TURESISTOR6No.ARV129S2-33-0.125-750Khm + -5Percent-ADV OZhO.467.089TURESISTOR6No.ARV130S2-33-0.125-510KOhm + -5Percent-ADV OZhO.467.089TURESISTOR 9000.Resistor 9000 & Rd 9000 ПРИЛОЖЕНИЕ-2D ОТДЕЛ: ОТДЕЛЕНИЕ АВИОНИКИ, KORWASl. Номер детали Описание Кол-во. Используется на 12-ТС ОСТ133033-80 ГАЙКА6 № СО-12122.2-6-1.5 ОСТ 110566-72 ШАЙБА4 № СО-12132.5ХИМ.ПАССИВ.ОСТ 133036-80НУТ2 № СО-12142-5 Анодное окисление ОСТ 134089-80 ОСТ 134089-80 .SO-12152-5-TS ОСТ131514-80ВИНТ11SO-12162-5-TS OST131542-80ВИНТ2No.SO-12172TS622A I93.456.001.TUTRANSISTOR MATRIX1No.SO-12183-TS OST133033-80NUT5No.SO-12193-10-TS OST131514-80SCREW4No.SO-12110 80ВИНТ2No.SO-121113-6-TS OST131521-80ВИНТ1No.SO-121123-8-TS OST131542-80ВИНТ1No.SO-121134Ye5.035.047 / BAC УСИЛИТЕЛЬ1No.SO-121144Ye5.035.049 / BTIME ИНТЕРВАЛ. БЛОК ПИТАНИЯ1No.SO-121164Ye5.103.011DISCRIMINATOR1No.SO-121174Ye5.103.012 БЛОК УПРАВЛЕНИЯ1No.SO-121184Ye5.139.019 / БЛОК КОМАНД ПУТИSO-121194Ye6.452.105RADIATOR1No.SO-121204Ye6.640.104LOOM I1No.SO-121214Ye6.640.133LOOM II1No.SO-121224Ye6.640.134LOOM III1No.SO-121234Ye7.066121No.SO-121234Ye7.066121No. 840.222ПРОКЛАДКА1No.SO-121264Ye7.840.222-01GASKET1No.SO-121274Ye7.840.222-02GASKET2No.SO-121284Ye7.840.222-03GASKET1No.SO-121294E8.130.025-02COLUMN212134No. SO-121324Ye8.632.188PLUG1No.SO-121334Ye8.803.250-12LABEL2No.SO-121344Ye8.803.250-13SO-121354Ye8.942.162ШАЙБА1No.SO-121366B8.230.212-01FLANGE2No.SO-121376M5.282.707BLOCK1No.SO-121386M6.662.730МАГНИТНАЯ ПРОВОДА30Mtr.SO-121396M7.804.736FLANGE14.941.0-VOS 01 ШАЙБА1No.SO-121427F7.860.127BUSh4No.SO-12143KM1-1VDYuD.350.011TUCALK2No.SO-12144OSM140UD701 BKO.347.004TUIC1No.SO-12145K53-1A-20V14HUIC1No.SO-12145K53-1A-20V14HUIC1No.SO-12145K53-1A-20V14HUIC1No.SO-12145K53-1A-20V14POIT.47MF4.0-OCOITA-20V14HO3C04 -10VOITA-20V147mF4.0 -10VOITO-20V14POIT.47.0-VO-10ACOITO-20V14HO134.0 -10 VO-8A-20V14-47MF-10A-64A-10A-64-BO-8A-20V14-47mF. TU1IC1No.SO-121471.6-3-Анодирование, окисление OST134089-80RIVET4No.SO-121483-8-Ts OST131542-80SCREW4No.СО-121492-0.8-2.5-7-Л63-07 ГОСТ16840-78ТАБ1 № СО-121502Т312В ЖК3.365.143 ТУТРАНСИСТОР1 № СО-121512Т602Б И93.365.000 ТУТРАНСИСТОР5 № СО-121521НТ251 И93.456-2000 МАТИКС-1ТРАНСИСТОР. Ц ОСТ134505-80 ШАЙБА16 № СО-121540.5-3-6-Ц ОСТ134505-80 ШАЙБА5 № СО-12155D818A-SM3.362.025 ТУЗЕНЕР ДИОД1 № СО-121

& R&P

ПРИЛОЖЕНИЕ № 51904 ИСПОЛНЕНИЕ АВТОМОБИЛЯ ОТДЕЛЕНИЕ, KORWASl. No Деталь Описание Кол-во Единица Используется с 16E7.840.122 ПРОКЛАДКА 12 No SAS26E7.840.135-07GASKET50No.SAS36E7.840.141-28GASKET2No.SAS46E8.128.018SUPPORT / STAND6No.SAS5KIVSh.468332.002 PCB2 УСИЛИТЕЛЯ СВЕТОВОЙ СИГНАЛИЗАЦИИ

09 dg7-132 900109 dg7-132 90009 dg7-132 900 900 -3

---

49

0

---

49

0

---

42

0

---

495FMCJ1029 503 7820a60009260009 90 009 GK26R8

7979

000

000

000

000

000 tda1552

28

210

29

210

09

0

LM-78gcp	LM-78gcp
MPC3422	MPC3422
FRS300CA50	FRS300CA50
EP3C55F484	EP3C55F484
10c621	91 121 10c621
TECC2949PG35W	91 121 TECC2949PG35W
TECC2949PG35W	91 121 TECC2949PG35W
FS10AS-2	FS10AS-2
LM5860	91 121 LM5860
0940	0940
2sD5038	2sD5038
dg7-132	dg7-132
FS10KMJ-3
lpc2301	lpc2301
FS1610	FS1610
FS10VS-10	0				0	0			TCPL100
nsi431	nsi431
TCPL100	TCPL100
1429	0 0	0	0	0	0	A2	vm92ab
str-sg707	str-sg707
PC1602V-P1	PC1602V-P1
по 299
fr303	fr303
-6-4-4	-6-4-4
503	7820a
503	503
7820a	7820a
8029-L2s	8029-L2s	8029-L210	8029-L210 0	8029-L210 900
uf5407	uf5407
ftp18n06	ftp18n06
PT6067	PT6067	PT6067		PT6067
FSL9230	FSL9230
GK26R
T-30	T-30
5m2659r pdf	5m2659r pdf
FST3306	FST3306
NAD AV 713	NAD AV 713
CS55328SZ
CS55328SZ	CS55328SZ
CS55328SZ		1mo236r	1mo236r
KIB3401	KIB3401
KIB3401	KIB3401	KIB3401

0

43

4 0

4

49

0

09 samsung-TVP5370w

0

sa-vk760 ic5801 29 cr6228t 9122 cr6228t 91 9002 cr6228t 91 DC

---

3B0209 DC

---

3B0209

6

09

6

09

6

09

9 BT137-600e 920sc9 920sc9 920sc9 27

9009

9001

0

0

3636 +

		0					U407	U407
ACSL026T	ACSL026T
BA5818FM	BA5818FM
rl22	rl22
0103NA	0103NA
HA13626	HA13626
c618	c618
wfo-1660	wfo-1660
sdrx		sdrx		0	sdrx	0 sdrx 91
0115	0115
TDA2005	TDA2005
356037701	356037701
1101cs	1101cs
B55N03	B55N03
ULM2803AG	ULM2803AG
uP6161S14	uP6161S14
74hc4066	74hc4066
mt29fg08	mt29fg08
mc20p4308	mc20p4308
DMCS007F10P00	DMCS007F10P00
25l3206	25l3206
10451	10451
D2396	D2396
rbf840	rbf840
RBF840	RBF840
cd10 09 0
cd10
cd10 9000MC00 0
samsung-TVP5370w
qh5-4309	qh5-4309
pl2303 0325h	pl2303 032109000	pl23010		pl23010
cd7358	cd7358
2SK1895	2SK1895
4n60	4n60
4n60
2225-4	2225-4
P4SSMJ24PT	P4SSMJ24PT
INV18-60105000
0
INV18-6010D	wydb3
100316QC	100316QC 911 22
sa-vk760 fp5901	sa-vk760 fp5901
bsc26-01n4001d	bsc26-01n4001d
cd-5361c \ d
C5387	C5387
cd-5361c \ d	cd-5361c \ d
lpg4031-0300	lpg4031-0300
G4pc40u	G4pc40u
e3036	e3036	e3036
f20sc6	f20sc6
tea2206	чай2206
rg5-4606	rg5-4606
2SC3779	2SC3779
f20sc
f20sc	0
Z9MY724	+ Z9MY724
8823cpng5bb1	+ 8823cpng5bb1
2B27	+ 2B27
2N6666	+ 2N6666
2B27	+ 2B27
PL2303	PL2303
cmo565r	cmo565r
PL2303	PL102303	0		PL102303 0		PL102303 0	макс232
8823cpng5bb1	+ 8823cpng5bb1
sj52a	+ sj52a
20sc6	+ 20sc6
25L1605AM	+ 25L1605AM
LCM1604C-FL-YBS	LCM1604C-FL-YBS
l0615817	l0615817
2SB1510	2SB1510
		91 122
LF06HB	LF06HB 91 122
LF06HB	LF06HB 91 122
2SK1947	2SK1947 91 122
SSS3M-001A	SSS3M-001A 91 122
LF06HB	LF06HB 911 22
TDA8303	TDA8303
cd8132	cd8132
GL9ED2	GL9ED2	GL9ED2	GL9ED2	+
LM391N	+ LM391N +
0	+ 0

90 008210 210 210 210 0

9

9 N0009 B

9 BSC25-N0108

09

0909 Pione P85BT

00 9009

000

000

000900 09 cxa12385 9929292209 09 L780000529 didaaa20 xdaa2 xdaa22 x0009 dida2 900 09 dida2

k9g1g

+ k9g1g +

74HCO4P

+ 74HCO4P +

GLT6100L08LL -100

GLT6100L08LL-100

mem2009

mem2009

27n60k

27n60k

27n60k

27n60k 0

27n60k 0

27n60k 0 91 Y345

RKE-IR10

RKE-IR10

13001

13001

TRW-RKE

91CP121 TRW10 0 0 TRW10 0 0

29F64G08AAMEI

29F64G08AAMEI

LC-a235atx

LC-a235atx

5131

5131

acsl026t ek805

acsl026t ek805

wpce775l

wpce775l

IFRPS40N60

IFRPS40N60

bu2025dx

bu2025dx 91CP2

0

0

cd81

91 121 cd81

cd8132

cd8132

и 130-2

и 130-2

mc1042

0

mc1042

0

mc 1042

mc 1042

153UD2

153UD2

9399G

9399G

0

0

09 153ud2

max232

max232

2sk103

2sk103

2sk103

2sk10139

0

9399G

9399G

9399G

8821CP

8821CP

макс232

макс232

RT8867

0

RT8867

0

0

PJA0606

PJA0606

PJA-0606

PJA-0606

PL2303

PL2303

PL23010

px160261

sss6N90fp

sss6N90fp

1055

1055

E110NA20

22

0

9000-2 0

9000

GS74116AJ-10

91 121 GS74116AJ-10

d522

d522

MC13282AP

MC13282AP

MC13282AP

MC13282AP

MC13282AP

MC13282AP

ez721

ИППП 5119ALC

ИППП 5119ALC

GAL 22V100

GAL 22V100

1K32AN

1K32AN

MT29F256G08

MT29F256G08

D83C605

D83C605

P13NK60Z

P13NK60Z

sm8951ac25pp

sm8951ac50009

ON5296

lc 863232 c

lc 863232 c

BYQ20E200

BYQ20E200

en130012

0

en130012

fsp048-3pi01 fsp048-3pi01

tf240c tf240c

C03DEL70HP C03DEL70HP

ba641 ba641

stk4151 stk4151

SRD-12VDC-SL-A

SRD-12VDC-SL-A

Фильтрующие ферриты CMS-

Фильтрующие ферриты CMS-

sn713b

sn713b 9 1122

ATMlu032

девяносто одна тысяча сто двадцать один ATMlu032 +

74hc40510

девяносто одна тысяча сто двадцать один 74hc40510 +

C1815-GR331

девяносто одна тысяча сто двадцать один C1815-GR331 +

2sb688a

девяносто одна тысяча сто двадцать один 2sb688a +

2sb688a

2sb688a

10B-2001

10B-2001

TSOP 1376

TSOP 1376

p616h12

p616h12

AN000

AN0009

AN000

KPEH8B KPEH8B

C03DE170HP C03DE170HP

D1453 D1453

hd404720a38s hd404720a38s

Ceza ECSWS351 Вер.8

PJ46

20w2rj

20w2rj

10N03

10N03

e13009f

e13009f

SE617

SE617

LT6702

LT6702

ADC-HD-01

ADC-HD10-01

ADC-HD-01

B601

B601

HA12062

HA12062

HA12062

e238400

e238400

e238400

HA13456

HA13456

cxa12385

pf8ad

pf8ad

LA17000

LA17000

LA17000

102 0

LA17000

102 0

2926

hv06xip5

hv06xip5

hv06

hv06

mPC127012H

mPC127012

mPC127012

mPC127012 29

ez614

at 23

at 23

ST72F638

ST72F638

MN

MN

MN

0

MN

0

ccsp-c218-0107

ccsp-c218-0107

2SD8820

2SD8820

ccsp-c218-0107

18 0107

ccsp 18

8

LYB155R

STR-D5441

STR-D5441

STR-D5441

STR-D5441

hd104720a209

HD4047209209

hd104720

HD4047209209

Nh26AD

Nh26AD

8l05a

8l05a

hd404720a38s

HD4047220a38s

HD40472109 0

HD4047220a389 0

HD40472209 0

0

0

0

0

CR730

SS6616

SS6616 9 0010

EDR202A05

EDR202A05 +

EMT757B

EMT757B +

c520d

c520d +

c520d

c520d

74hc40510

74hc40510

B40C3700-2200

B40C3700-2200

B40C3700-2200

B40C3700-2200

L78os05

L78os05

2718AY2

2718AY2

HD 6928

HD 6928

er 230860

er 230860

ER230860

ER230860

spc8110f техническое описание и примечания к применению

Блок-схема бесплатного ЭЛТ-монитора Аннотация: Intel 486 DX SPC8110 SPC8110F0A 486DX vl-bus MDB2 Генератор сигналов mda Текст: PF766-03 SPC8110F Контроллер ЖКД / ЭЛТ VGA с локальной шиной • ОПИСАНИЕ SPC8110F0A — это однокристальный многофункциональный низковольтный контроллер VGA с ЖК-дисплеем и CRT со встроенным RAMDAC и интерфейсом жидкокристаллического дисплея.Со встроенным аппаратным курсором, механизмом передачи битовых блоков и процессором	Оригинал	PDF	PF766-03 SPC8110F SPC8110F0A 470 мВт блок-схема бесплатного монитора ЭЛТ Intel 486 DX SPC8110 486DX vl-автобус MDB2 Генератор сигналов mda
EL640.480.aa1 Аннотация: EL640.480 ad4 el640.480 c3 LD4 SMD diode 486dx схема ЖК 640X200 OPTREX 711jtc compaq 486 схема материнской платы X07G-Q-001-05 EL640.480 Текст: SPC8110F0A Контроллер ЖКД / ЭЛТ VGA с локальной шиной SPC8110F0A ТЕХНИЧЕСКОЕ РУКОВОДСТВО Дата выпуска: 98.01.27 Документ № X07G-Q-001-05 Авторские права 1996, 1998 S-MOS Systems Inc. Все права защищены. Этот документ и любой текст, полученный, извлеченный или переданный из него, являются исключительной собственностью S-MOS Systems Inc. и не могут быть использованы, скопированы,	Оригинал	PDF	SPC8110F0A X07G-Q-001-05 c-002-01 8110LD 8110LD4 8110LD5 8110LD6 8110LD7 8110LD0 EL640.480.aa1 EL640.480 ad4 el640.480 c3 LD4 SMD диод Схема 486dx ЖК-дисплей 640X200 OPTREX 711jtc compaq 486 схема материнской платы X07G-Q-001-05 EL640.480
СХЕМА mda VGA плата Аннотация: СХЕМА mda VGA R-640 241-G4 блок-схема ЭЛТ-монитора LG 15 Блок питания ЖК-монитора LG Схема 486dx ЖК-монохромный 14-контактный SPC8110F0A b639 Текст: ГРАФИКА SPC8110F0A Октябрь 1998 г. SPC8110F0A КОНТРОЛЛЕР VGA LCD / CRT с локальной шиной • ОПИСАНИЕ SPC8110 — это однокристальный многофункциональный VGA-контроллер смешанного напряжения LCD / CRT.Этот контроллер оснащен встроенным RAMDAC, PLL, механизмом передачи битовых блоков BitBLT и интерфейсом локальной шины ЦП.	Оригинал	PDF	SPC8110F0A SPC8110F0A SPC8110 32-битный 486DX 512 КБ 1024 КБ X07-DS-001-21 SCHEMATIC mda VGA плата СХЕМА mda VGA R-640 241-G4 Блок-схема ЭЛТ монитора LG 15 Схема блока питания жк-монитора LG Схема 486dx схема LCD монохромный 14 pin b639
Схема монитора lg crt Резюме: hs 8109 486dx isa bios назначение контактов DS-17 SANYO SP1137 Hitachi плазменная электронная схема резкое lm64p DS-18 SANYO Spectrol 157 74 VGA 20-контактный ЖК-монитор СХЕМА ПОДКЛЮЧЕНИЯ КАБЕЛЯ Текст: SPC8110 КОНТРОЛЛЕР VGA, ЖК / ЭЛТ, ЛОКАЛЬНАЯ ШИНА, Техническое руководство Дата выпуска: 01/04/97 Документ Office No.X07-GQ-001-01 Авторские права 1997 S-MOS Systems Inc. Все права защищены. VDC Этот документ и любой текст, полученный, извлеченный или переданный из него, являются исключительной собственностью S-MOS Systems Inc. и не могут быть использованы, скопированы,	Оригинал	PDF	SPC8110 X07-GQ-001-01 LM334 X07-GG-002-01 принципиальная схема монитора lg crt HS 8109 486dx isa bios назначение контактов DS-17 SANYO SP1137 Hitachi плазменная электронная схема резкий lm64p DS-18 SANYO Спектр 157 74 СХЕМА ПОДКЛЮЧЕНИЯ КАБЕЛЯ ЖК-МОНИТОРА VGA, 20 КОНТАКТОВ
Блок-схема графического интерфейса модема gsm Реферат: блок-схема МРТ-машины PIC Микроконтроллер GSM модем 320×240 жк блок-схема AMD мобильный PIC микроконтроллер с GSM модулем 640×200 640×200 жк 1.Блок-схема мобильных вычислений MAX241 Текст: Системы в кремнии Высокая производительность Élan SC400 TM Am486 Обзор управления микроконтроллером на базе ПК / AT AMD Embedded Processor Division, Élan400 Обзор 1 Примечания к этой презентации Системы в кремнии • Это обзорная презентация по ÉlanSC400	Оригинал	PDF	SC400 Am486 lan400 lanSC400 160 МГц 133 МГц 66 МГц 33 МГц lanSC300 Блок-схема интерфейса pic gsm-модема блок-схема мрт-машины PIC микроконтроллер GSM модем 320×240 жк блок-схема amd mobile Микроконтроллер PIC с модулем GSM 640 x 200 640×200 жк 1.Блок-схема мобильных вычислений MAX241
SPC8106F0C Аннотация: 486DX ramdac SPC8104F0A SPC8110F0A Текст: Графические БИС Контроллеры VGA / LCD Серия SPC810X представляет собой VGA-контроллер, оптимизированный для ЖК-дисплеев и включает изделия для монохромных и цветных ЖК-дисплеев. Его можно использовать в качестве контроллера дисплея для средних и больших ЖК-панелей с разрешением от 320 x 200 до 1024 x 768 точек, а также для приложений ПК.	Оригинал	PDF	SPC810X SPC8104F0A 16 бит 256Kx16 16-уровневая QFP15-128pin SPC8106F0C SPC8110F0A SPC8110F1A SPC8106F0C 486DX Рамдак SPC8104F0A SPC8110F0A
2TY smd транзистор Аннотация: smd транзистор 2TY 4116R lf CRT TCL COLOR TV SCHEMATIC DIAGRAM схема cga to vga hs 8109 smd 2TY lcd pm 128 bl 4116r блок резисторов IC 74ls244 latch datasheet Текст: SPC8104 VGA LCD КОНТРОЛЛЕР SPC8104 Техническое руководство Дата выпуска: 01.04.97 Авторские права 1997 S-MOS Systems Inc.Все права защищены. VDC Этот документ и любой текст, полученный, извлеченный или переданный из него, являются исключительной собственностью S-MOS Systems Inc. и не могут быть использованы, скопированы,	Оригинал	PDF	SPC8104 SPC8104F0A Х15АН-002-01) 2TY smd транзистор smd транзистор 2TY 4116R lf ЦВЕТНАЯ СХЕМА CRT TCL принципиальная схема cga к vga HS 8109 smd 2TY ЖК пм 128 бл 4116r пакет резисторов Защелка IC 74ls244, лист данных
SiS 85C496 85C497 Аннотация: набор микросхем ali m1487 ALI M1489 sis 85c496 85C496 M1487 набор микросхем ALI M1487 набор микросхем SiS 486 85C497 FINALi-486 Текст: Поддержка наборов микросхем для микропроцессоров Am486DE / DX и Am386 В этом документе перечислены поставщики наборов микросхем, которые имеют долгосрочные обязательства по поддержке своих продуктов.Партнер Fusion: продукт подтвержден EOL Am386 Am386 Am486, хотя программа SX / SE DX / DE DE / DX Acer Labs Ali	Оригинал	PDF	Am486DE / DX Am386 Am486 M1487 1830-Б M1489 82C83 32-битный SiS 85C496 85C497 али m1487 Чипсет ALI M1489 sis 85c496 85C496 M1487 Чипсет ALI M1487 Набор микросхем SiS 486 85C497 ФИНАЛи-486
8254 а.о. Аннотация: мини-проект с использованием микроконтроллера PIC, телевизора, ЖК-панели, GSM-модема, графического интерфейса, блок-схемы, флеш-диска, pcmcia, 8 МБ, elan 5000, микроконтроллер в реальном времени, 8254 приложений, 4 МБ, чип BIOS, 8 контактов, MAX241, pico bios Текст: Системы в кремнии High Performance Élan Family TM Технический обзор ÉlanSC400, ÉlanSC410, ÉlanSC300 и ÉlanSC310 Подразделение встраиваемых процессоров AMD, семейство Élan Технический обзор Семейство AMD Élan в кремнии Предлагаемые системы семейства Élan в кремнии, интегрированный класс P, X5, интегрированный 160 МГц	Оригинал	PDF	lanSC400, lanSC410, lanSC300 lanSC310 160 МГц 133 МГц lanSC400 66 МГц 33 МГц lanSC300 8254 аа мини-проект с использованием микроконтроллера PIC телевизор жк-панель Блок-схема интерфейса pic gsm-модема флешка pcmcia 8mb elan 5000 микроконтроллер реального времени 8254 приложения Флэш-память BIOS 4 МБ, 8 контактов MAX241 пико биос
vl-автобус Аннотация: vlbus intel 486 dx 33mhz mda генератор сигналов Intel 486 DX Текст: _ SPC8110F PF766-03 Контроллер ЖКД / ЭЛТ VGA с локальной шиной • ОПИСАНИЕ SPC81 10Foa — это однокристальный многофункциональный низковольтный ЖК-контроллер i’CRT VGA со встроенным RAMDAC и интерфейсом жидкокристаллического дисплея.Со встроенным аппаратным курсором, механизмом передачи битовых блоков и процессором	OCR сканирование	PDF	PF766-03 SPC8110Foa SPC81 SPC8110 470 мВт SPC8110F QFP8-208 QFP22-208 vl-автобус vlbus Intel 486 DX 33 МГц Генератор сигналов mda Intel 486 DX
a6079 Аннотация: K 153 UD2 k241 LCD 320 x 240 монохромный LG 19,1 «TFT LCD 241g 486DX КОНТРОЛЛЕР ПАМЯТИ Текст: S P C 8 1 1 0 Foa КОНТРОЛЛЕР VGA LCD / CRT с локальной шиной • ОПИСАНИЕ SPC8110 — это многофункциональный низковольтный VGA-контроллер с ЖК-дисплеем и электронно-лучевой трубкой с одним чипом, со встроенными RAMDAC, PLL и интерфейсом жидкокристаллического дисплея.Со встроенным аппаратным курсором, передача битового блока	OCR сканирование	PDF	SPC8110 32-битный SPC8110F SPC811OFoa QFP8-208 a6079 К 153 УД2 k241 ЖК-дисплей 320 x 240 моно LG 19,1 «ЖК-экран TFT 241 г КОНТРОЛЛЕР ПАМЯТИ 486DX
ЖК-экран EPSON 640 x 200 Аннотация: абстрактный текст недоступен Текст: PF766-03 EPSONSPC 8 1 1 F Контроллер VGA LCD / CRT с локальной шиной • ОПИСАНИЕ SPC81 1 0 F oa — это однокристальный многофункциональный низковольтный VGA-контроллер с ЖК-дисплеем и CRT со встроенным RAMDAC и интерфейсом жидкокристаллического дисплея. .Со встроенным аппаратным курсором, механизмом передачи битовых блоков и процессором	OCR сканирование	PDF	PF766-03 SPC81 SPC8110F QFP8-208 QFP22-208 ЖК-экран EPSON 640 x 200
рамдак Аннотация: SPC8106FOb SPC8011F DRAM Control 256Kx16bit 64 X 1 Dram controller SPC8108FOC Текст: ASSPS -1 Графические БИС Графические БИС Контроллеры IVGA / LCD Серия SPC810X представляет собой VGA-контроллер, оптимизированный для ЖК-дисплеев и включает изделия для монохромных и цветных ЖК-дисплеев.Его можно использовать в качестве контроллера дисплея для средних и больших ЖК-панелей с разрешением от 320 x 200 до 1024 x 768 точек, а также для приложений ПК.	OCR сканирование	PDF	SPC810X 16 бит 256KX16 16-уровневая 256 КБ 256KX16 бит Рамдак SPC8106FOb SPC8011F Управление DRAM Контроллер 64 X 1 Dram SPC8108FOC
t3d8d Аннотация: 1g1x SCL- IIZ SMD транзистор t5d транзистор B633 lfh 1001 стабилитрон D3 10V EL640.200 el640 640×200 seiko Текст: S-MOS S Y S T E M S A Seiko Epson. Филиал SPC8106F0C Контроллер ЖКД / ЭЛТ VGA с локальной шиной SPC8106F0C ТЕХНИЧЕСКОЕ РУКОВОДСТВО Дата выпуска: 98.01.27 Документ № X12M-Q-001-03 Кооператив 1995, 1998 S-M OS Systems Inc. Все права защищены. Этот документ и любой текст, полученный, извлеченный или переданный из него, являются исключительной собственностью S-M OS Systems Inc. и не могут быть использованы, скопированы,	OCR сканирование	PDF	SPC8106F0C X12M-Q-001-03 EL640 200-У SPC8106 SPC8106, t3d8d 1g1x SCL- IIZ SMD транзистор t5d транзистор B633 lfh 1001 Стабилитрон Д3 10В EL640.200 640×200 seiko
SPC8106FOC Аннотация: TFT-LCD 64×64 486DX SPC8106F Текст: Графические БИС Контроллеры VGA / LCD Серия S P C 8 1 0 X представляет собой контроллер V G A, оптимизированный для L C D, и включает продукты для монохромных и цветных ЖК-дисплеев. Его можно использовать в качестве контроллера дисплея для средних и больших ЖК-панелей с разрешением от 320 x 200 до 1024 x 768 точек, а также для приложений ПК. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
