1N407 характеристики. Диод 1N4007: характеристики, применение и особенности использования — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое диод 1N4007. Каковы его основные характеристики. Как правильно подключать и использовать диод 1N4007. Где применяется этот популярный выпрямительный диод. Какие есть аналоги и альтернативы 1N4007.

Содержание

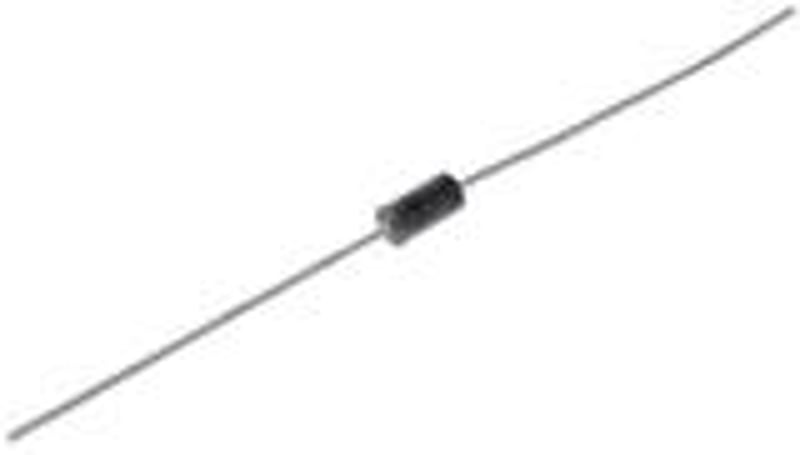

Что представляет собой диод 1N4007 и его основные характеристики

Диод 1N4007 — это популярный выпрямительный диод общего назначения. Он относится к серии 1NXXXX, использующей американскую систему нумерации полупроводниковых устройств.

Основные технические характеристики диода 1N4007:

Максимальное обратное напряжение: 1000 В
Максимальный прямой ток: 1 А
Прямое напряжение при токе 1 А: 1,1 В
Обратный ток при 25°C: 5 мкА
Общая емкость на частоте 1 МГц: 15 пФ
Рабочая температура: от -55°C до +175°C

Благодаря высокому обратному напряжению и способности пропускать ток до 1 А, диод 1N4007 широко применяется в различных электронных схемах.

Конструкция и принцип работы диода 1N4007

1N4007 представляет собой кремниевый диод с PN-переходом. Его конструкция включает:

Полупроводниковый кристалл с областями p- и n-типа
Металлические выводы (анод и катод)
Пластиковый корпус

Принцип работы основан на свойстве PN-перехода проводить ток только в одном направлении. При прямом включении диод пропускает ток, при обратном — блокирует его.

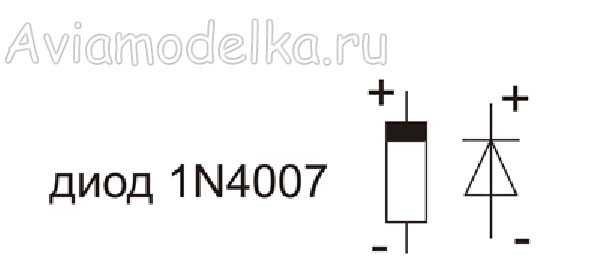

Как определить выводы диода 1N4007?

Анод (+): вывод без маркировки
Катод (-): вывод с кольцевой меткой на корпусе

Правильное определение полярности критически важно для корректной работы диода в схеме.

Области применения диода 1N4007

Благодаря своим характеристикам, 1N4007 находит применение во многих областях электроники:

Выпрямители в источниках питания
Защита от обратной полярности
Зарядные устройства для аккумуляторов
Умножители напряжения
Блокировка обратных токов в схемах

Рассмотрим подробнее некоторые из этих применений:

Выпрямители в источниках питания

1N4007 часто используется в мостовых выпрямителях для преобразования переменного тока в постоянный. Четыре диода формируют мост, пропуская ток только в одном направлении.

Защита от обратной полярности

Включенный последовательно с нагрузкой, диод предотвращает повреждение устройства при случайном подключении питания неправильной полярности.

Зарядные устройства

В простых зарядных устройствах 1N4007 используется для выпрямления тока и предотвращения разряда аккумулятора через трансформатор.

Как правильно использовать диод 1N4007 в схемах

Для эффективного и безопасного применения диода 1N4007 следует придерживаться ряда правил:

Соблюдайте полярность при подключении
Не превышайте максимально допустимое обратное напряжение (1000 В)
Ограничивайте прямой ток до 1 А
Обеспечьте достаточное охлаждение при работе с большими токами

Используйте защитные резисторы для ограничения пиковых токов

Как проверить работоспособность диода 1N4007?

Используйте мультиметр в режиме «прозвонки диодов»
При прямом подключении должно быть небольшое сопротивление
При обратном подключении сопротивление должно быть очень высоким

Регулярная проверка поможет вовремя выявить неисправные компоненты.

Сравнение 1N4007 с другими диодами серии 1N400x

Серия 1N400x включает несколько диодов с различными характеристиками:

Модель	Макс. обратное напряжение	Макс. прямой ток
1N4001	50 В	1 А
1N4004	400 В	1 А
1N4007	1000 В	1 А

1N4007 обладает наибольшим обратным напряжением в серии, что делает его универсальным выбором для многих применений.

Альтернативы и аналоги диода 1N4007

Существуют как отечественные, так и зарубежные аналоги 1N4007:

Отечественные аналоги:

КД258Д
Д226
КД243

Зарубежные аналоги:

HEPR0056RT (Motorola)
BYW27-1000 (Thomson)
BYW43 (Philips)

При выборе аналога важно сравнивать ключевые параметры: максимальное обратное напряжение, прямой ток и прямое падение напряжения.

Особенности монтажа и пайки диода 1N4007

Правильный монтаж обеспечивает надежную работу диода:

Используйте низкотемпературный припой (температура плавления до 210°C)
Время пайки не должно превышать 10 секунд
Применяйте теплоотвод при пайке для защиты диода от перегрева
Соблюдайте полярность при установке на плату
Оставляйте достаточно места для охлаждения при работе с большими токами

Какие ошибки следует избегать при монтаже?

Перегрев диода во время пайки
Неправильная ориентация (несоблюдение полярности)
Чрезмерное механическое напряжение на выводах

Соблюдение этих правил поможет избежать повреждения диода и обеспечит его долгую и надежную работу в схеме.

Заключение: почему 1N4007 остается популярным выбором

Диод 1N4007, несмотря на свою простоту, остается востребованным компонентом в современной электронике. Его популярность обусловлена рядом факторов:

Высокое обратное напряжение (1000 В)
Доступность и низкая стоимость
Широкий диапазон применений
Надежность и устойчивость к перегрузкам
Совместимость с другими диодами серии 1N400x

Эти качества делают 1N4007 универсальным выбором для многих электронных проектов, от простых любительских схем до профессиональных устройств.

Знание характеристик, правил использования и особенностей монтажа диода 1N4007 позволяет инженерам и любителям электроники эффективно применять этот компонент в своих разработках, обеспечивая надежность и долговечность создаваемых устройств.

Регулятор мощности с малым уровнем помех — Студопедия.Нет

Технические характеристики:

Напряжение питания: 220 В.

Ток потребления, не более: 4 мА.

Максимальная регулируемая мощность: 650 Вт.

Диапазон регулировки мощности: 0…100 %.

Шкала: линейная.

Ориентировочный размер печатной платы: 67х45 мм.

Габариты корпуса: 72х50х21 мм.

Элементная база:

Позиция	Характеристика	Наименование	Кол.
R1, R7	100 кОм	Коричневый, черный, желтый	2
R2	43 кОм, 0.5 Вт	Желтый, оранжевый, оранжевый	1
R3, R5	Перемычка	Для регулятора мощности	2
	15 кОм	Коричневый, зеленый, оранжевый	2
R4	33 кОм	22…51 кОм, переменный резистор с линейной характеристикой	1
R6, R9	47 кОм	Желтый, фиолетовый, оранжевый	2
R8	Не устанавливать	Для регулятора мощности	1
	10 кОм	Коричневый, черный, оранжевый	1
R10	100 Ом	Коричневый, черный, коричневый	1
R11	22 кОм	10…47 кОм, терморезистор типа ММТ-1, КМТ-1, ММТ-4, КМТ-1	1
C1	100 мкФ, 16 В	Возможная замена 100 мкФ, 25 В	1
C2	1 мкФ, 50 В	Возможная замена 1 мкФ, 63 В	1
DA1	4N35	Возможная замена 4N36, 4N37	1
DA2	LM393	Возможная замена HA17393	1
DD1	K561TM2	Возможная замена CD4013	1
VT1	IRF740	Возможная замена IRF740A	1
VD1, VD2	1N404	Возможная замена 1N4005, 1N4006, 1N4007	2
VD3	Led ø 3 мм	Светодиод красного свечения	1
VD4	BZX55C 12 V	Стабилитрон 12 В	1
VD5…VD8	1N5404	Возможная замена 1N405, 1N407, 1N408	4
G025	72х50х21 мм	Корпус	1
A1041	57х45 мм	Плата печатная	1

Принципиальная схема:

Регулятор яркости ламп накаливания

Устройство предназначено для регулирования яркости ламп накаливания, работающих от постоянного тока, мощностью до 600 Вт (50 А).

Используя мощные лампы в качестве софитов во время видеосъемок, регулятор позволит установить необходимую освещенность. Повышенная частота регулирования полностью исключает мерцание видеозаписи и значительно снижает утомляемость глаз. Регулируя яркость переносной автомобильной лампы, можно установить необходимую освещенность во время ремонта или отдыха и уменьшить разряд аккумулятора.

Предлагаемое устройство можно использовать в качестве регулятора мощности различных нагревателей, работающих от напряжения постоянного тока, например, подогревателей автомобильных сидений или двигателей. Устройство можно использовать для регулирования оборотов мощных двигателей постоянного тока.

Применение современной элементной базы позволило повысить КПД регулятора до 99 % и максимально уменьшить габариты устройства.

Технические характеристики:

Напряжение питания: 6…24 B.

Максимальный ток нагрузки: 50 A.

КПД, не менее: 99 %.

Диапазон регулировки: 0…100 %.

Рабочая частота: 500 Гц.

Ток потребления, не более: 1,5 мА.

Размер печатной платы: 40х35 мм.

Элементная база:

Позиция	Характеристика	Наименование	Кол.
C1, C2, C5	0.1 мкФ, 50 В	104 – маркировка	3
C3, C6	22 мкФ, 16 В		2
C4	1 мкФ, 50…100 В		1
R1, R3…R6	20 кОм	Красный, черный, оранжевый	5
R2	50 кОм	Переменный резистор	1
R7, R8	10 кОм	Коричневый, черный, оранжевый	2
R9	100 Ом	Коричневый, черный, коричневый	1
R10	1 Мом	Коричневый, черный, зеленый	1
DA1	LM358	Микросхема, сдвоенный ОУ	1
VT1	IRF 3205	Полевой транзистор	1
A451	40х35 мм	Печатная плата	1

Принципиальная схема:

Блок управления шаговым двигателем

Блок предназначен для управления 6-выводным шаговым двигателем P5339. Устройство позволяет регулировать частоту вращения двигателя. Номинальное напряжение питания 6…12 В; диапазон регулировки частоты 15…240Гц; ток нагрузки 1,5 A; размеры печатной платы 55х55 мм.

Краткое описание:

Блок управления шаговым двигателем состоит из задающего генератора (Т5, Т6), формирователя управляющих импульсов, выполненного на микросхеме IC211 и диодах D1…D4, а также ключей (Т1…Т4, Т7…Т12).

Элементная база:

Позиция	Характеристика	Наименование	Кол.
R1, R8	110 Ом	Коричневый, коричневый, черный, черный	2
R2, R4, R5, R7, R9, R10	1.2 кОм	Коричневый, красный, красный	6
R3	120 кОм	Коричневый, красный, желтый	1
R6, R11, R12, R18	57. 6 кОм	Зеленый, фиолет., голубой, красный	4
R13, R14, R16, R17	4.7 кОм	Желтый, фиолет., красный	4
R15	15 Ом, 0.5 Вт	15R 0.5 – маркировка на резисторе	1
R19	2.2 Мом	Переменный резистор СП3-18А или -39А	1
C1	100 мкФ, 25 В	КМ-5, Км-6 или К10-17	1
C2	0.047 мкФ	К50-29, К50-35 или К53-4, 473 – маркировка на конденсаторе	1
T1…T4	SD335	Возможная замена BD135	4
T5	SF816D	Возможная замена BC328	1
T6…T12	SC238	Возможная замена ВС547	7
D1…D4	1N4148	Возможная замена BAY9	4
IC	KEMO, B211	Микросхема, 2х8 выводов	1
	SOCKET-16	Панель для микросхемы, 2х8 гнезд	1
	55х55х1,5 мм	Печатная плата	1

Принципиальная схема:

Генератор звуковой частоты

Генератор предназначен для проверки и настройки усилителей низкой частоты и других устройств. Повышенные функциональные возможности генератора делают его универсальным. На выходе генератора можно получить сигналы различной формы: синусоидальные, прямоугольные и пилообразные.

Технические характеристики:

Переменное напряжение питания устройства: 24 В.

Частотный диапазон:

25…250;

250…2500;

2500…25000 Гц.

Коэффициент нелинейных искажений: 0,5 %.

Uвых: для синусоидальной и пилообразной формы сигнала: 4( амплитудное 10 )В.

Uвых: для прямоугольной формы сигнала: 10( амплитудное 16 ) В.

Выходное сопротивление: 600 Ом.

Ориентировочный размер печатной платы: 65х120 мм.

Краткое описание:

Схема генератора звуковой частоты выполнена на сдвоенном операционном усилителе (микросхема IC1 типа TL082). Первый ОУ используется как задающий генератор, средняя частота которого устанавливается подстроечным резистором Р2. Подстроечным резистором Р1 регулируется режим задающего генератора. Второй операционный усилитель используется как преобразователь пилообразного сигнала в прямоугольный. Транзисторы TR1 и TR2 служат также для преобразования пилообразного сигнала в синусоидальный.

Подстроечными резисторами Р5, Р6 добиваются симметричности синусоидального сигнала между положительной и отрицательной полуволнами, а также минимальных искажений формы.

Переменными резисторами Р3 устанавливается выходной уровень пилообразного сигнала, Р4 – прямоугольного сигнала, Р7 – синусоидального сигнала.

Элементная база:

Позиция	Характеристика	Наименование	Кол.
R1, R2	4.7 кОм	Желтый, фиолет., красный	2
R3, R4, R7, R8, R16, R20	10 кОм	Коричневый, черный, оранжевый	6
R5, R6	33 кОм	Оранжевый, оранжевый, оранжевый	2
R9	390 Ом	Оранжевый, белый, коричневый	1
R10, R11, R17, R18	1. 8 кОм	Коричневый, серый, красный	4
R12	27 кОм	Красный, фиолет., оранжевый	1
R13	330 кОм	Оранжевый, оранжевый, желтый	1
R14	270 кОм	Красный, фиолет., желтый	1
R15	1 МОм	Коричневый, черный, зеленый	1
R19	560 Ом	Зеленый, голубой, коричневый	1
P1	1 кОм	Подстроечный резистор	1
P2	4.7 кОм	Потенциометр, тип А	1
P3, P4	10 кОм	Потенциометр, тип В	2
P5	22 кОм	Подстроечный резистор	1
P6	10 кОм	Подстроечный резистор	1
P7	4. 7 кОм	Потенциометр, тип В	1
C1	1000 пФ	102 – маркировка	1
C2	100 мкФ, 25 В		1
C3, C8	0.1 мкФ	104 – маркировка	2
C4	0.01 мкФ	103 – маркировка	1
C5, C6, C7, C9	10 мкФ, 25 В		4
C10	220 мкФ, 35 В		1
D1	1N4148		1
D2, D3	BZX79C10	Стабилитрон 10 В, 0.5 Вт	2
D4…D7	1N4001…7		4
TR1	2N3819	Возможна замена BF244	1
TR2	Dc548		1
IC	TL082	Возможна замена LF353	1
	8 контактов	Панель для ИС	1
		Контакты штырьковые	9
		Переключатель	1
№ 1008	65х120 мм	Печатная плата	1

Принципиальная схема:

Электронный стетоскоп

С помощью электронного стетоскопа возможно прослушивание и локализация шумов, возникающих в двигателях автомобилей. Устройство также позволяет установить источник постороннего шума, возникающего в жилом доме или другом помещении. Благодаря высокой чувствительности стетоскопа его можно использовать в качестве прослушивающего устройства помещений. Стетоскоп укомплектован чувствительным электретным микрофоном и наушниками, при желании можно подключить дополнительный внешний динамик с сопротивлением 8…16 Ом. Напряжение питания устройства 9 В. Размеры печатной платы 63х56 мм.

Элементная база:

Позиция	Характеристика	Наименование	Кол.
R1	10 кОм	Коричневый, черный, оранжевый	1
R2	100 кОм	Коричневый, черный, желтый	1
R3	22 кОм	Красный, красный, оранжевый	1
R4	2. 7 кОм	Красный, фиолет., красный	1
R5, R6	680 Ом	Голубой, серый, коричневый	2
R7	50 кОм	Переменный резистор	1
R8	6.8 кОм	Голубой, серый, красный	1
R9	3 кОм	Оранжевый, черный, красный	1
R10	75 кОм	Фиолет., зеленый, оранжевый	1
C1	47 мкФ, 16…50 В	224 – маркировка на конденсаторе	1
C2, C4	0.22 мкФ	104 – маркировка на конденсаторе	2
C3, C6, C7, C9	0.1 мкФ	Возможная замена 10 мкФ, 16…50 В	4
C5	4. 7 мкФ, 16…50 В		1
C8	100 мкФ, 16…50 В		1
VD	LED ø5 мм	Светодиод	1
VT	ВС548 или 547		1
DA	MC34119P	Микросхема	1
MIC		Микрофон электронный	1
	Earphone JACK	Разъем для наушника	1
SW		Сдвиговый выключатель	1
	Bat/snap	Разъем батареи питания	1
		Наушники	1
	Socket DIP8	Панель для микросхемы	1
A134	46х28 мм	Плата печатная	1

Принципиальная схема:

Диод 1N4007: схемы, характеристики, техническое описание

Диоды 1N4007 относятся к устройствам серии 1NXXXX. В таких диодах применяется американская система нумерации, так как они являются полупроводниковыми устройствами. Кроме этого, данный стандарт принят во всем нашем современном мире.

В модели 1n4007 маркировка читается следующим образом. В названии диода 1N4007 первая часть «1N» является однопереходным полупроводником, где цифра указывает на то, что в нём 1 переход, а N означает то, что это полупроводниковый диод. Остальные цифры являются нумерационными значениями конкретного диода.

По своим техническим характеристикам, такой диод способен быть совместимым с любым выпрямительным диодом. Все диоды, которые будут относиться к серии 1N400X легкозаменяемые именно таким вариантом диодов. Основное применение таких диодов — проекты встроенных систем.

1N4007 — выпрямительный диод, имеющий PN переходник. Способность диода передавать электрический ток только в одном направлении с возможностью преобразовывать переменный ток в постоянный. Как уже было сказано выше, если говорить по технической составляющей, то она без проблем может быть заменена или может заменить другие выпрямительные диоды относящиеся серии 1N400X.

В настоящее время они могут быть использованы в любой сфере жизнедеятельности человека, например, диоды, имеющие обратный ход, выпрямители, используемые для общего назначения в качестве источника постоянного питания, инвенторы или преобразователи. И это только небольшая часть всех применений такого вида диодов.

Распиновка 1N4007

В диоде 1N4007 присутствует всего два контакта, которыми являются анод и катод соответственно. На оба вывода тока предусмотрены разные по значениям противоположные заряды, которые имеют названия и соответствующие заряды, указанные в таблице ниже.

Распиновка
№ заряда	Название заряда	Заряд
1	Анод	+ve
2	Катод	-ve

Конфигурация контактов 1N4007

Ниже вы сможете рассмотреть схему диода 1N-4007, а также полную распиновку символьным представлением и реальным изображением 1N 4007.

Как подключить Диод 1n4007?

Для того, чтобы произвести монтаж следует использовать специальную выводную схему, при использовании любого положения детали. Процесс пайки происходит низкотемпературным припоем, где точка плавления должна быть менее 210 градусов Цельсии. Кроме этого, сам процесс должен быть около 10 секунд, иначе произойдет перегрев данного элемента.

При этом стоит учесть то, что в даташит 1n4007 указана максимально допустимая температура около 260 градусов, при этом на практике можно понять то, что не следует рисковать и добивать именно такой температуры. Лучше уменьшить температуру, чем испортить деталь, а после чего тратить время чтобы выпаивать её обратно.

Методика, используемая для его монтажа — поверхностная установка, которая используется специально для такой цепи. При пайке надо использовать специальную паяльную пасту.

Технические характеристики

Как вы понимаете, 1N4007 — один из самых популярных диодов, которые используются в наше время. Он используется во множествах зарядок для современных телефонных устройств, даже в тех, которые стоя порядка доллара и не имеют стабилизаторов или фильтров для уменьшения помех. Без 1N4007 — устройства не смогут обойтись.

В одном адаптере их ровно четыре штуки, на которых и собран с помощью 1n4007 диодный мост, который, собственно, и преобразовывает переменный ток в постоянный, переводя ток через себя только в одном направлении, полностью отсекая одну из имеющихся полярностей всего напряжения.

Размеры диодов

При этом в дешевых аналогичных зарядках некоторые производители экономят эти диоды, используя 1 вместо 4, заменяя их однополупериодным выпрямлением. При этом настоятельно рекомендуется использовать первый вариант, при общем напряжении более 1 Ватта. (А как узнать сколько Ватт ? Используй ваттметр.)

Нормальные диоды не способны противодействовать обратной лавины тока, так как они сделаны специально для выдерживания потока энергии, протекающий по этому элементу. Вывод катода обозначается на корпусной части специальным кольцом.

Ниже вы сможете ознакомиться с электрические и тепловые характеристики 1n4007.

Электрические характеристики

В электрические характеристики входит такие параметры, как прямое напряжение, а также сила обратного тока, общая емкость, максимальный обратный ток с определённой нагрузкой, а также среднее значение выпрямительного тока и пиковое повторяющее обратное напряжение.

Прямое напряжение (VF) при 1,0А — 1.1 V.
Обратный ток при 25°C — 5 μА.
Общая емкость на частоте 1,0 МГц — 15 пФ.
Максимальный обратный ток полной нагрузки при 75 °C — 30 μА.
Средний выпрямленный прямой ток (ЕСЛИ (AV)) — 1А.
Пиковое повторяющееся обратное напряжение 1n4007 1а 1000в.

У диода имеется высокая перегрузочная способность, а также низким уровнем падения напряжения, которая может иметь пиковое значение до 1,1 В. Наиболее максимальный импульсный поток имеет длительность равной 8,2 секунд, достигая напряжения в 30А.

Как уже указано выше типовая электрическая ёмкость перехода не должно превышать порядка 15 пФ. Это все учитывается при использовании частоты в размере 1МГц, а также постоянное напряжение равно 4В. Если говорить в теории, то скорость диода недопустима, таким образом они не имеют спрос для высокочастотных целей, так как это не регламентировано.

Ток утечки не будет превышать 5 мкА, но, если будет замечен прогрессивный рост температуры окружающей среды повышается и этот показатель. Например, при температуре более 75 градусов, вы сможете быть уверены в том, что оно увеличиться до 50 мкА. Поле этого происходит ухудшение производственных показателей, именно поэтому для эффективного использования вы должны применять стандартные 30% запаса от параметров. Кроме этого, следует правильно организовать охлаждение, которое производится за счет токонепроводящего термокомпаунда.

Рабочая частота мощности с использование высокого переменного напряжения составляет 60Гц. Чтобы ознакомится с предельными эксплуатационными значениями следует заглянуть в даташит, где указаны разные особенности эксплуатации.

Тепловые характеристики 1N4007

В тепловые характеристики входят рассеивающая мощность, а также удельное сопротивление как основные. Обе вышеуказанные характеристики имеют следующие значения, указанные ниже.

Тепловое сопротивление — 50 °C/Вт.
Рассеиваемая мощность — 3 Вт.

Особенности 1N4007

Каждый диод имеет определенную особенность, с помощью которой она сможет быть эффективной с учетом тех или иных условий эксплуатации. Все функции, преимущественные для данного диода вы сможете посмотреть ниже.

Низкий ток утечки
Низкое падение прямого напряжения
Соответствует директиве RoHS 2002/95/EC 4
Высокая способность к перенапряжению в прямом направлении
Погружение припоя при 275°C максимум 10 секунд на JSED 22-B106.

Типичные применения

Диод 1N4007 имеет широкое применение, так как они используются в выпрямителях общего назначения. В основном они применяются как источник питания, а также применяются в зарядных устройствах различных аккумуляторов. Кроме этого, их можно использовать как удвоители напряжения или адаптеры.

Кроме этого, иногда они используются для блокировки входящего напряжения в тех местах, где это требуется.

Datasheet, даташит.

Если вы в поисках Datasheet, даташит на этот вид диодов, то тогда вам нужно зайти на сайт производителя, чтобы найти 1n4007 характеристики на русском или перейти по следующей ссылке.

В datasheet 1n4007 каждый пользователь сможет отыскать наиболее точные характеристики, а также спецификации и графики, которые смогут отразить работоспособность микросхемы в полном объеме.

Помимо всего этого, там также описаны и некоторые из типовых схем, а также использования и другое наиболее подробное описание, в том числе настройки под любые популярные нужды. А также вы там сможете прочитать некоторые прикладные рекомендации по использованию диодов.

Как безопасно эксплуатировать диоды для запуска на длительный период?

Для того, чтобы вы смогли получить наибольший эксплуатационный период работы диода, следует оставаться в рамках напряжения от 30 до 40В, что является ниже его наибольшего повторяющегося обратного напряжения. Подключение проводится с соблюдением полярности, а также нагрузка на сеть не должна быть выше 1А. Эксплуатировать их нужно в температурном диапазоне от -55 до +175 градусов Цельсии.

Как проверить 1N4007?

Если говорить про проверку диодов, то особой проблемы для знающего человека это не будет, так как проверка происходит, как и в обычных диодах общего назначения. Для того, чтобы это сделать следует обзавестись (если у вас нет) специальными приборами: мультиметр или омметр.

Пошаговый алгоритм для тестирования диодов 1N4007

Первое что следует сделать — включить прибор и перевести его на специальный режим «Прозвонка» именно так как указано на рисунке ниже. Если вы используете другую модель мультиметра, то тогда обратитесь к инструкции по эксплуатации вашего измерительного прибора.
Берем щупы, и подключаем их к детали, которую вы планируете измерить. Красный следует присоединить к аноду, а черный к катоду. Именно такая полярность используется диодом, через который пройдет ток для того, чтобы вы смогли увидеть всю информацию, которая отобразиться на дисплее прибора. При наличии информации, где указано слишком большое сопротивление вы можете быть уверены в том, что произошёл внутренний обрыв.
Теперь вам следует поменять полярность, и оцениваем значение, показанное на дисплее прибора. После смены полярности диод не способен пропустить через себя напряжение, тем самым оно должно быть бесконечно большим. Если показания совершенно другие, то это говорит только об одном — пробой в переходе.

Именно этого будет вполне достаточно, чтобы вы смогли удостовериться в работоспособности полупроводников данного диода такой серии.

Альтернатива 1N4007

Бывает такое, что под руками нет конкретного диода для его замены в случае поломки, именно тогда на помощь могут прийти аналоги, которые имеются как от отечественных, так и зарубежных производителей. Ниже вы сможете узнать, чем заменить 1n4007.

Отечественные аналоги

Одним из наиболее привлекательных вариантов замены подобного диода будут модели из серии КД 258Д, имеющие невероятные характеристики, а некоторые точно такие же показатели. А некоторые из параметров превосходят те, что имеются у диода модели 1N4007.

Иногда в качестве замены используются другие диоды, имеющие частично меньшие параметры: Д226, КД208-209, КД243 и КД105. Перед их установкой следует узнать совместим ли данный вариант диодов для вашего устройства, а также сравнить основные характеристики.

Зарубежные аналоги

Если смотреть на модели зарубежных, то тут также имеются полноценные варианты замены. Для наиболее корректного примера представляем вам несколько вариантов аналогичных модели 1N4007.

Диод HEPR0056RT, который выпущен компанией Моторола.
среди лучших компаний считается Томпсон, у которых имеются два легкозаменяемых образца диодов марок: BYW27-1000, а также BY156.
Компания Филипс предлагает BYW43.
Три невероятно аналогичных компонента (10D4, 1N2070, 1N3549), разработанные компанией Диотек.

Именно такие аналоги из зарубежья вы сможете использовать для адекватной замены подобного варианта диодов.

Где можно приобрести?

Если вы не знаете, где купить 1n4007, то следует знать, что такие диоды имеют высокий спрос, именно поэтому найти их в наше время не так сложно. Основные продавцы по оптимальным ценам находятся на всеми известной площадке АлиЭкспресс, где вы можете приобрести их по низкой цене.

Приобретая их у сторонних продавцов, вы сможете ощутить на себя слишком большие затраты, которые несоизмеримо крупные в отличие от покупки его на АлиЭкспресс (по ссылке).

(厦门)微波高频通信电子元件—全球最大-最全-最新 ic 网 ic 交易网集成电路 mmic IC PDF IC ID IC ON LINE IC ANALYSIS IC NET COM IC 封装 IC SOURCE IC LAYOUT ICBC 电子查询网

5BD27ED
ESS68
M37702M4A
TDA 8370
M37702M4
D1555
M37702M4670FP
M37702MA
M37702MA670FP
1F28SF
Search Word
NEC K3654
P31AR
F630
L6599D
1023
M37702M4A670FP
PS7W5UIPB
DATASHEET 500765RT
MJE1100
IPB47N10S33
U100200ZYVERZ
BCM6421IPB
FZh231
AL320
DB3C314
STV9302B
C3996
MAX232
NG45AB
h30R120
R4553A E 122 6
LDMOS
X60008
C3480
12Ah4
PIONK60ZFP
SKE1
W49F002UP128
W9NK902
PCD45
BYV14340MA
JRC386
LG8838
K3667
4580
TOP210PF1
MT1389DE
7805
TDA9353PS
53RG SEMICONDUCTOR
A114
W581249019910
LM1602T
C945
A940
HZF6. 8BP
EE1010
125C0471
HDSP2000
CY27C128120WC
KA131AZ
MJE13003
KS57P0408Q
TL8216
LG6319R
CD1517CP
4NQ60E
PIC16F8404P
SD 4
IVRLF
LTA809FA
STR W6554
EP2C8Q208
MVPD
HA12002
S16G11S
ATMEGA328PAU
TC494
TEA0652
MX0541
ODM20416 DATASHEET
PAL007B
KA5Q1256
TDA7297
TT2190
HCF405LBE
LA 78040B
SPHE8202RQ
YCR190R3
MCX312
TT442
2SC6073
716G
SC79212D
BB1.MONO
STK433890E
CD 4949 UBE
AY38912
SN54L00
ZC427229
C4517A
VPP1101
CYC27135WMB
TDA2579A
25P20VP
DA222M
TDA9370PS N3 1685 CIRCUIT
TS10
53RG
R5F70855AD80FPV
STRF6267
2SC2712
EQUIVALENTE STR W6554A
G24101SKG
RB4S028983
SL1883
G80N60UFD
TA2120
CS29Z30ZQQ
22 TA1222AN
HZF3. 9BP
SC73C1202005
CT1102
DB3 C 314 MCA ST
OZ9932GN
C4106
DS663
VN0210
LT 5265
TDA9370PS
STRM6811A
2 SD 46
2SA143
MPC89E58
BISM2
STRW6262
DNA1002D CARACTERISTCAS
MJE5852G
MSAFX50N20A
OZ965GA10T2
QTBNC
ATMLU808
DS2VMDC9V
AY38913
7490
BTA41600B
LTA803N
C5707
TBG2207BFG
278R05
MNG7551
333AJ
POTTER@BLOOMFIELD
S14BPHASM3TB(LF)(SN)
STRG6353
1Z13A
TDA4858
MCP67MV
E01A16AB
OB2263AP
HM1521
74HC923
ATMEL 752
4558DD JRC
LA 1845REEPLAZOS
C2131
TA35CBDWF200C0
D4516821G5A107JF
EAX50527202(2)
FMPS6560
D718
TOP248YN
74005A
K0309029 GENIUS
CD5888CB
PIONK60ZFN
BTA 416008
LTA303P
TDA9370PS N3 1685
TMP05
EM2820
3310H
74AHCT393
AT88RF001
KVE1100AC
CK24K3PFZ101
DATASHEET 500765RT SCHEMATIC
UPC2581V
M5AV113
G7N60C
PANASONIC TX29PM1P
PXCM121
STRW6554
TCA5550
N018P
45CBB
DB3 C 314
MCP6023EIMGLIGHT. GIF
TOP223YN(PBF) DIMGLIGHT.GIF
MM4KP DC100IMGLIGHT.GIF
TU04M
F12N10L H06
MSP55LV100G
UC3859N
3.5WLXKJ305
FP8987011001DD
NA5WK
4015
GM103P
OZ969G
48LC4M16A2
PERSAMAAN IC BL 2025 BT
UM34811
QV401P
74LVCh26244
IC CS209A
UN921LIMGDOTP. GIF
9561
IRFZ34N
AD574AKN
SCHEMATICS DATA PIN LA76931
UTC2822M
AMPLIFIER
SIP1117L50TP
ATP8701UCDRIVER
XC1704LPC44
BC237
LA4611
Z52 SMD TRANSISTOR
BT137600D
LPC2114
STK4432
00765RT
12345
TA79L12F IMGLIGHT.GIF
CX1084
MCC162
24C21TIIMGLIGHT. GIF
D78043AGF
TDA8950
DDB6U205N16L
DS4EMDC12V
MG80C196KB12B
EICI074800TP02E
U2561
2SD1823R IMGMENUAR.GIF
MT3P9454
317T
FTDX9000D
40N03P
GS069LF
P15C
UM8168
74138
HS0038
R2A30209SP
UN5116IMGDOTP. GIF
7809CT
IC74LS48
RS9566
K1A78R
V23083C1002A303
AOTTAWUXXYCZ
KDS226RTK IMGLIGHT.GIF
VM148AB
B0205
XC390239
LA76931 7N 57C9
SS5B
ZNRV14201U
LM 4946
ST6B DANIEL 2
STMP3502L100ECA6T
1.5KE75AAP
C4769
M37702M4AXXXFP
SVI 3100 B
12T0512IMGLIGHT. GIF
TAB440H
CXD9841
TDA1554
D882P
TDA9370
DEVCOL510P16IN
DIODE T3D68
MH6111E2
2SC1384 TIMGMENUBUY.GIF
MN15287 DIA
3292L1103M
FUSE5G2A250V
UDA1338HIMGMENUAR. GIF
421113
501565RF
PL2305H
7490P
HSM88SRTR IMGLIGHT.GIF
80021 3284
ICX267
RTM660109R
SABA 612TX805
K3568
ASDAS
KKV9012 PG08X8
VS3 CASE WIMGLIGHT.GIF
SN755866
LA78141
SSU1N50A
ZTR500C DIMGMENUBAR. GIF
BTB16600B
C8143A
M430F1101A
SZM137M3
13N03LA
CHN 4558
MB86373B
1SS250 IMGLIGHT.GIF
D1257
TDA3640
2904D
DAS001
TDA9370PS PIN DIAGRAM
2SA1037TR IMGMENUAR.GIF
DL4247162
2SB1628T1 IMGPDF1.GIF
DTT76800
UA108HMIMGLOGO. GIF
340031 0IMGSDOWN.GIF
FZh231 8648
NM93CS66LEMT8
4410GE
P737H
UL04272
HI12012
PP30012HS(ABBN)5A ABB DRIVES
R79IC2680
88I6540LFh2
IG5718GE2005FPKG
A29040B70
J226
SAJ300RP1
K5N5666ATC
SE2579U
SKT10008
W581249019910 W581249019910
B57851
KVR66X64IMGLIGHT. GIF
SP 2841
XEROX 700P
LBHM
ZVN3306FTA IMGLIGHT.GIF
BU808D
LM2480NA
BZX55C3V3 TIMGLIGHT.GIF
LV762133C
STRG8656
C945P
T3866
15PF5121
CNR14D151K
MC14001UB
1ZB390
D1875
TDA6103
2N0640
DATE CODEIMGSDOWN.GIF
TDA9580HN130822
TN5CA
2SB798T1 IMGMENUBAR. GIF
E13007
MJ15032
TSS461
2SC3973B
ERD3202FUJIEL3A
MP6702
2SD46 F
FB4859E50100P00
SAB501G1E24N87C5 MA3279-168B SAB-401C-Z AN5235-2 AN525-10-24
AN525-1032R10 SAB-401B-Z AN5250T SAB-4163L25F SAB-409B-1
9B042 MA3270-M27V 9B04016-001 DAN222T1ON MA3279-104
DAN217XCX MA3279155 SAB4831 DAN225B06 DAN222SMD
SAB501-20NTR 9B04017-001 9B08053A1801FC00T MA3270-HTW DAN223
9B08053A1131BE001 SAB5 9B0493 9B08053A1242DCT01 9B04014-001
DAN222-TN 9B08053A1004FC001 9B08053A1800FCB SAB4104JT52 AN525-1032R20
MA3270h37V SAB462 SAB5.0-DSI DAN222TLSMDROHMJAP AN525-10-11
AN525-1032-16 AN525-10-10 9B04009-001 AN525-1032R5 DAN222TL0
DAN2222TL AN5222 DAN22619A 9B03921-008LC 9B02077A2700FCT
DAN222TLSMD DAN222TL-N 9B0470 AN5-23-A AN525-1032-R18
9B08053A2322FC00B MA3279-155 DAN235E-K-U AN525-1032-10 DAN222-N
9B08053A1501FCT DAN235ETL0 SAB4330-2X SAB445-0149K AN5251
MA3279-156 AN5-24-5 9B02077A5603FCT MA3270HTX DAN2180AQRFB
AN525-1032R16 SAB50 DAN235 DAN222TL01 MA327027M27V
MA3270-MT DAN222N9U SAB-4163LF AN525-10-32A DAN222DIODEZENERDAN22
9B03508 SAB4450149K SAB5002 DAN222TR SAB501G-1R24N
AN5-22A DAN222TL-01 SAB5. 0RL DAN222TL-LF SAB-501G-1EP
DAN222-N9U 9B03921-008 AN525-10-13 SAB-473.3.0 9B0420-70
AN525-10-22 9B04008-001 9B08053A0R00JCT SAB454 9B08053A1002BE001
DAN221 AN525-1022 DAN217U-T146 DAN2350UT106 MA3245ECWI
SAB5.0-1899863 SAB501899863 DAN222TLP 9B0458 SAB501-C501GLN
AN522290DIP14PI MA3244CAI SAB432 DAN235E—TL DAN222EMD3
MA3270-M-2 DAN217UT106-T MA3270HTW MA3279-164B MA3279-174
9B03921-001 DAN222G MA32542 9B03921-003 AN525-10-14
SAB4040P AN525-10-30 9B02077A2201FC002 AN5250 DAN222
DAN222ON DAN217UT106NBSP AN522290DIP14PIN SAB4FA MA3279-105
AN525-10-18 AN525-10-36 AN5242K SAB-501G-1E24N MA3270H
9B04012-001 9B04900107 SAB444 9B08053A10R0FC00T 9B03921-007
MA3279-102 9B-03508 SAB41256P-15 MA3243ECWI MA3270-HTX
9B08053A2210FC001 AN5251012 SAB501G-1EP MA327027h37V 9B052501-15
9B02077A5100FC SAB-445 SAB501GI40 AN525-10 9B049001073. 1MM
MA3270-HTXMAZ3 9B02077A4991FC002 MA3279-140 DAN235E-M AN5-25
AN52510 9B02077A1004FC002 AN5251010 DAN217UT106 SAB4209-01
9B06A30 DAN21C MA324O 9B08053A1801F MA3279201
SAB454ITI 9B08052A2200FC001 9B04005-001 DAN222T1-IBM26P1300 MA3243EEAI
DAN222MT2LSC-75ROHM MA3270-L27L 9B08053A200F1C00A AN525-10-40 AN5-24
AN525-1032R28 9B0207A0R47GC002 MA327027V SAB4086 9B0405
DAN222—N MA3270-L-27L DAN21DAN217T146DAN21 DAN222-TLSMD SAB501G1RP
AN524A MA3270-HT DAN222T1 DAN222-TE84LR SAB501-1RNBA
AN525-10-16 AN524.5 MA3279-202 MA3270-L27V SAB4209E3014
9B03921008 AN52372S DAN235E-TL 9B08053A1R00G001 SAB4073BP
9B03921004 9B027706-011 AN525-10-32 SAB501G-1EN AN5-22-A
AN525-1032R14 9B02077A3303FC002 DAN222—TL DAN222M—N DAN2220
DAN222TLROHM0220175 9B03921-006 SAB-501G-1EN DAN222FTL12288 SAB-409C-Z
SAB501C501GLN SAB-4319 AN5250-MAT MA3270M27 MA3244EEAI
AN52510-23 DAN222SC75DIODEARRAY DAN217UT1060 9B04004-001 AN5251014
SAB4116P-3 MA3270-M-27V AN525-1032R8 AN525-1032-6 SAB501C501
9B08053A1623F SAB501G-1E24N87C52 AN525 SAB445014 DAN223Q
MA3279205AN5-22A SAB-409B-Z AN5-25. 5 MA3279-113 AN525-10-17
SAB4-FA-4 DAN222N SAB-4-73-3-0 MA3279-156B 9B08053A1R00GC001
SAB-4163L2 AN5238AL AN5222DC90DIP14 9B027706011 SAB501G1EN
AN525-1032R32 SAB5.0 sab4209 MA3279-114 9B08053A1502FC001
DAN217UT106-LF SAB501-1RNB03 SAB44864 MA3270-27L-27V MA3270-M
AN5238 AN5-23 SAB501G1E24P AN523 SAB409CZ
AN5222MAT MA3279-159 AN525-1032-R8 MA3248-104K 9B0395
MA3279-161 9B04013-001 DAN222NBSP DAN222-TLSOT416-A4 MA3243X
AN5250Н§ки SAB401BZ DAN217UT106A7 MA3279151 9B02077A1002FC007
9B08053A0R00JC00T DAN222TL-T MA3270-HTXMAZ327 DAN235ET SAB-402-Z
DAN222TL DAN228U MA3270-M2 9B08053A1202FCT SAB41256P-
SAB501G-1RN MA3270EMH MA3-2544C-5 MA3279-201 AN5222-15
AN52352 AN525-1032-22 MA3248-105K AN52501 AN5-24A
MA3-27660 9B08 MA3279-153 DAN235E 9B03921-004
SAB4022-03 SAB501FRI24P MA3279-152 DAN222MNBSP DAN222N9
AN5222DC90DIP AN525-1032-12 DAN222-TL SAB501G1E AN525-1032R30
AN525-1024R18 MA3270TX AN525-1032R6 AN525-1032R9 AN525-10-20
9B08053A1100FC00T MA325B DAN21803 MA3243ECAI DAN222M
MA325 AN525-10-4 9B08053A2002FCT MA3279-151 DAN222TLSOT416-NPB-
SAB409BZ MA3270-h37H AN5250 SAB44256AJ-80 SAB-401A-Z
MA3270M MA325-A1 MA3270-27H-27V 9B02077A6800FC002 9B08053A15R0FCT
SAB-402A-Z SAB501G-40 MA3270HTXMAZ3270H MA3270-L SAB501-1RP
DAN22-TL AN525-10214 DAN222T1IBM26P1300 SAB43302X DAN222MT2L
AN5222 DAN222TLROHM AN525-1032R7 9B08053A1001FCT SAB4G
MA3248334K DAN2350U MA3245EEAI 9B06031A6652B 9B02077A4220DE002
DAN222TL— AN52460 9B-03508-15 9B0350815 DAN235EM
DAN222FTL MA327027L27V SAB5. OTR DAN222U MA324DJ00TBSN60
SAB-501 9B04010-001 MA324CA 9B08053A1202FC001 AN5248
9B08053A2001FC00T 9B0473 9B08053A2211FC001 SAB4-FA-1 9B03921-005
MA3270MTX AN5222D-C90DIP14PIN 9B08053A1004C00B DAN217UT106T MA3279-101
DAN235ETL MA3248394 9B08053A1131B 9B03921-002 DAN222D
SAB4104BT DAN222M3T5G 9B08053A2002FC00B MA3270-H SAB421S
SAB4250 SAB43302 DAN222. MA3248-394 SAB501
AN5222D-C90DIP14P MA3270-M MA3270-HTXMAZ3270-H SAB501G1EP DAN222TLSMD3PINROHM
AN525-10-26 MA3270XTX DAN21K DAN22K SAB445
MA-3254-2 DAN222-TL DAN235EK AN5221 AN522290DIP14P
9B04015-001 AN525-10-12 AN524 MA3270M27V MA3279-154
MA3270SMDH MA325A SAB-432 SAB501G1E24N DAN217UT106ROHMTO-23型23600面议
DAN222M-N SAB-501G-1E24N87C52 9B02077A4703FCT DAN222T1G SAB501G-1E24N87C
SAB-444 9B02077A2002FC007 MA3248104K 9B08053A1623FC001 DAN235EKU
AN5233 MA3-257PGA AN5222DC90DIP14P AN525-10-28 AN525-1032R18
AN5222DC90DIP14PI AN5251011 9B03921-007LC DAN222TLSOT416-A4 SAB4116P-3DH
DAN222TLDAN222TLD MA3270-XTX MA3279-204 AN523A 9B04011-001
AN5222DC90DIP14PIN 9B0294 AN5244K MA3270-27M-27V MA3270-TX
AN525-1032-R20 SAB50-1899863 SAB456AT6 9B03921-004LC 9B0406
MA3270-MTX SAB501G-1RM 9B04018-001 MA3270SMD27V SAB5016
SAB501G1E24N87C52 DAN222SC-75DIODEARRAY MA3279204 9B0210 MA324OH
MA3279-124 9B08053A1501FC00T AN5250MAT 9B08053A1002FCT DAN217UT146
9B0222 SAB420901 MA3270-LTX SAB-409-Z AN5-23A
SAB501G1E24M DAN217UT106ROHM MA3270-H-27H 9B08053A0R22JC001 AN5222-MAT
9B08053A1004FC 9B08053A10R0F 9B04020-001 DAN222NBSPTL
BTS716G
SVC389
WL508SPJ
ASP1000C
CG8010DX16
9412GHR
ITS4880R
STK403130
HC08
PSA05

Search Word
KA7533Z
2SB468A
KMPS8050D
AX9GUED0105
LA 78040B
OOBCOW 613
ANA618
BU808DFX
ET412
JC253C JC253C
1A4T
STA54D
UPD7800
ICS951808BF
DMO565R
TDA5107AJF
SBL1
AVD150
DSVT200 32. 768KHZ
TOD5202CGB
E13007F2
FZh2158
SIE20031 IGBT DRIVER
LY ETSF
DA2320
CY7C33050WC
437750001
95512 RP
LM324
555C
TA8776N
KDS4.000
2N2222A
NE22
OB2353CP
MM58274BN
AN363
OPTO COUPLE P721
RECTRON 1A4T
BYV26CV
DNA1002D
G3MB202PLUTU
HS3G
82S115
PMC01FX005B
DS102325
2N3055
8823CPNG
BIT3713
74HC4028
MH63B01Y0P
MT1389DE 0825PDAL
BSC2401N40
M25C22
74S163
SG227V
SVI4004
ISO7231CDW
LM339
A2611D
TDA12176PS
H0263A
TIP35C
ATMLH018
FZJ115
H605212
(BCM57780A1KMLG
18AV
ZTB432E
40209Y02
NAS12004
ATMLH936
SPHE1002AS
STRTG6153
UA1558
AD7512
RSM2322
SCTX2G
1PM1
LD18Y421
MH6111 E254
9412
TDA9377PS
IR4N12
XRX153SR
M02142
MIP414S
NT5TU128M8DEAD
PSA05HDB
YST936
L324
LM317
A1018 NJU7313AL
BC212015BQN
ECE5021
UPSD3334DV40U6
VPM8501 X
16AS15HB1
RA57
D1266
LA76931
815V
EPROM HMS87C1202AP
TA7758
G4D212P12V
TDA8172
2N2222
AN8018SAE1
ATS302R DATASHEET
C141C NEC
TAKDM321
G793
AOZ1072AI
PA2027A
B11601DT
F4558PE1
GD4011BD
HCF4093BE
10TPB220ML
MIG20J503H
E09A54RA
IC 7840
K2654
34063
74VHC245
SG3825
DG1U 5VDC
MX0841
SH6770C
EEL22
TDA12176PSN33
SOL342105
DMV1500L
VARISTOR FNR14K471
J6920
W9NK902
2SD313E
MQ4CE
SIM107
DS102125
TAG8542
HWXQ1015
UA1588
1N4148
2N2916(A)
LD18
SD 1005(SMD)
SSL100SN
SU9VF07015
F300D1A
ULN 2084
2N6212
MT1389DE
AP1910
PC817
UPD72874AGCYEBA
OB2354CP
QUOTE NMBF
T492A105K035Dh5252
M74HC57381
78O8CT
PHL 743
SA0511HDB
SN8P2602
DMO465R
TA1282N
TDA3640
W4300
LA7846
ACT30BHT
N74F269D,623
C00B
JCP0045B1
MSC 71011
ANA608
AVB21M
SRLD 10
WT75180
MAXQ622G0000
E050C16PC
IR311L
K15BNEP AC110V
MB40F497G
74HC87
MIP2F4
AL210
BA4918
S14K250
CW7905
STK41030
FD312M
M27C100110F1
BAT12
TDA 9379FA
OEB415L42
ATML H848
DM95
STR 6307 REGULATOR
EEPROM HMS87C1202AP
T93YA 5K
FUSION878A(2587813Z)
TDA1870
h30R120
TL031
HP C5283
TSM1250
ICX453AQ
V0818A2KZ 20PINS
J112
VTM1604
1786CTKB
KA3528IT
ZILOG R3689
2903D JRC
LA4646N
2SC8050
LM8038
3F80J9XZZ
M8504
6657S
MCC1914
7SEGMPX2CA DOWNLOAD DATASHEET
MP1008
AC03E NEC
N 008 0026
ATMLH02B
PIC18F4850
BD35255
SAMSUNG TM1060
CL21B105KOFNNNE VOLTAGE
SI9948DY
D2030A IC CIRCUIT DIAGRAM
SOL342108
STRF6467
EPAD
TA75902F
TDA7384
HB1427K E9K7
TLE4270G
U664B
IN4004 DIODE
VCT49X3
0123456789
WDX0908V
KB926QF
2N1911
LC3524
2SD669A
LRTB GFTG
4050SMD
MAP6807
74198
MCP7940
MR50LF
AD513
NCP4302
AN8004
P0644BB57
ATMLU018
BH09BXMSK
RL51226
C1165
SC441258FN
CM1685
SIVB A60
D408
SPREADTRUM SCHEMATIC
SSM2166
STRX6759
ET6202
TAIYO
G60N100
TDA8922
HC08Y5V222
TMS1944
HX2272L2
UA741
INVERTR
VIJW3EY
0603WGF0102T5E
JRC4560D
WM9705SEFLV
1N5844
LD18 Y421
2SK114
LTC1016
4430
MAX8744E
74HC00P
MDA2062
MSM82C542JS
AD8044AR14REEL7
NE555SMD
AO4804
PA050XU4
PQ12RE11
RT5350
C4570C
SD 1950(SMD)
COSMO354NT
SLD3235V
D772
DWA105 N161 733 J1213
SUN1688
F3373M2(A)
TC58NC22
GCM31CR71C335K
TDA9370PSN3A
HCF4069
TNY180PN
HYS1240(12V4AH)
ULN2003AG
IORP520COM7NF7201
VIJW3IZ
1084CM
K1112
XC3S700AN4FGG484I
202S112
KS74AHCT05N
2N7002A
LF. T 500MA
2SK3932
LXT906
4560D
MB16651G
9461C12DF
AIC173027CQ
NJU7313AL
AP4418
PBh408A
B649A
RY12WK
C557C
SDS511Q
CS209A DATASHEET
SMD1206P200TF
D882
DBCPHC1640AG1
E09A19RA
SVC398
FA552
TCPJ9082DA27B
Gh2C6L
TEESVD1V106M12R
HD49716
TPS5430DDA
IC 74151
UM104XA
IRF50N06
VIJW4CZ
1206B103K101CT
K2645
Y421
235Dh3LP11000
KZT3055
2SA2090
LM24014
33152
51????423
MB91F362GA
MKA14103
9945
MT8761
ALC653 DRIVER
NTC10050
AT25010AY610
PCA84C840
BA5982FP
PT7616
BT8227P
S29430
CD4O86BE
CXD3098AQ
SN0737
DF1EG2P2. 5DSA(05)
STK417150
E30361
FLLXT971ABE.B4SE001
TDA 7384
GS34063P
Th51624
HI5812
TRANSISTOR D442
IC01CP08
VIJW4IX
1500IU2C
K3113
YX202S11
24WC16
L405100J
2SC3423
3707
M61260A
559592430
MC14528BCP
7805C
MLT666 REV:2.7 SERVIS MANUAL
MVY25VC470MJ10E0
AM5869
OB2358
ATM38EMI
PCR406F
BC546BP
R3689
BU808DF
S53AMI
CESIUM 133 BUY
Sh3A0271
CY7C1049CV
SN74LS323N
DK 55 TRANSISTOR
STN1110
ECQM6224KZW
T74LS14B1 99039
FT5306
HMS87C1202AP20
TSC4429
USS720EDB
??PC1018
VS00600093TLZ
16V6h35JC4
KA2657
ZC416014CFN4
27SC020
2SC5530
LM4668MHNOPB
3C13701US
M75189AP
61116FP
MC7610
7AM037A5
MN103SFE3K
AAG4
MX306
AN272
PI74ST1G126C
BD139
RCLXT16727FEA
BYQ28100
SAB80C53616N
CL21B105KOFNNNE
SI3152V
D1555
SO3OFAA279554001
STR6307
EP3C10U256I7N
TA31180FNG(EL)
TL431CIZ
HRS2HSDC5V
TX1460R10STN1E
IN4002
VA7205CF
J5804 DATA SHETE
W58XB1A4A15
2A333J
LAM10251R5MB
2SD2615
LMX5112
MAB8440PD050
70055AB
MCP2510
8283
MPC7410HX400LE
ACT4303
AN7323
OV528T
PL2303HX
BD9S
RL2010FK070R025L
C0DACZ400033
CL31F106ZOHNNNE
SII9134
D315E
DS1000Z200
ES6697FDF
TA940
G50N60 IGBT
TDA8420
HC08Y
TLV320AC37IPT
HUC6260
INIC1607P
VIJW3EW
0603WGF
JDR433A
WL431 SUMC
1N3904 SPEC
KF50SX200
2N29071AW
LD117
BTS716G
PSD302
ITS4880R
PC17K1
ADS7843E
TEPSLB20J157M
FT0h204ZF
AT25128AN10SU2. 7
CB06
M34300532

Search Word
MC908QY4CPE
30F124
LM324
1N4148
PH0124BS
D13N3LT
D27C513200V10
STK672110
FKV550
KBJ2504
STRW6556A
DMO265R
9302
S6A13
IXC844WJZZO
0251010.NRT1L
IC 8823 DIAGRAM
Th3167.1
UTC4N60L
M51995P
BTS723GW
D203B
ATMLU
PS7W5UIPB
PC817
1PCS02
MC44603AP
MAX7456EUI
L932P3C
W9NK902
8136500
MC 44604P
ATMLH950
RMLS8332J
ACT30BHT
VESD05A6HAFGS08
STR S0211
14457211
25L800
CB346
WZD2
M59201P
RD100HHF1
MT1389DE
STRW6750
TRANSISTOR C331 S9014
K1315
2SC8050
25P16VP
1PS226
PEB4266TV1. 2
75463G
SR105N
EKMQ350ELL682MM40S
LV14
CCD LINEAR IMAGE
72143AFN
37494285051
DIODE T2D51
h4BA8H
XA23465
AS15G
OZSS112L1
STP30L40CW
HB7131
XRJH01D1E11277
B1412
RC556DB
SG5842A
DMO365R
VP251
7805
9435
B3U3000PB
SK1045Y
SSS5N90
J5027
CY320
TA828
GPS40B120UD
HMC5551
17AM026A54
3182
A6151
MIPO122SY
PC017
PTF080451E
STK2038 IV
TIL38
TR8030BT4S
M50118AP
N9020
RS232TTYP2K
F3710S
TS1620
V111068
X3354CEN1
5082 7340
M63950P
NEC2561
DL3147060
4078
BT8227P IC
PHBZV451V5
RBL69
CP1001PN
SFIC100A
SP8K10
ICE3BRO665J
4433
MAX4820EUP
ALCATEL 1AB15080
ATMEGA128 16AU0737
DMO7652R
PR21154BE SL7T9
ATMLH924
BA 0G
STRW6252
THOMSON 21DC320
K048
LM393D
E241AD
86304CY
MC44BS374T1AEFR2
AS1108
R150A23Z
120RDC2
1ZB270X
MC68LK331CPV27
FCh30A10
HC14
2203D
DMO465R
EKMQ350ELL103MP50S
T7NS5h224WGA
60208E
LI241A85
MG75J2YS45
CTU2R
SA2311SRWA
TN6R04
4560
OKS2C
SLA913F
IPS514G
UPF1W4T3
JRMB45
8138
ATMLH950 2FB 2
BA0G
EX4031
FT150R12KE3B5
N9020A
SDXL005D4
F4161
TL441
PESD1CAN
DL3148013
ISD1420
2SK109
XPGWHT01R25000GC3
B0EDKT000009
BAOG
SPC F1890
VP19070885710003AB
LH61665AK60A
ALEXA
P45N02LD
REF198
TDA8361
TMS320DM647720
1665
UE3112
K9F1G08R0A
ATMLH006
B649A
BCM94321MC
PRE??O
STRG8656
2N2222
W9748H
MIP3E4MY
ATMLH932
BA OG
STK2028
TB2926CHQ
DH7107
SMR40200C
STK403 240
STRZ579
h2141
IRF250
MC68701S
BA644
STM8405
120RDC2 APPLICATION COMPONENT
K3639
74HC47
R5ROC014AFP
TDA1562QCU
235313
YB1501
5925301
CS4344
STR3230
1546V111
VS1033CL
K7S3236T4CEC400
9576GM
NTE5055A
BUZ78
1665AK
2N0609
6DI15A050
LM317
A1273
MIP2h3
ATMLh230
092545PPL
18968C
UPL402
LA76931
LM393
ATMLH952
OMR700 H
CI121
F16C20C
TK11240CUIBG
IRF244N TO220
2SC3357
K2400F23
WSL1206R0150FEA
KF52GFO
4803A
LBZC
74490
LM75BIM3
85EXWEXBB1Y
AD7512
AR9341
MMDT3904
ATMLU836
NB600CQLFZ
BA5982
OPA2211 PRICE
BPX48
PDP42V8
C3953
QT160
CM609P
RSN35h2 PANASONIC
D1577
SE335
SN7414
ECWF2W225KA
F4558
SU12S4
G111718T43UF
TCE1529511A
TL494
12062R104K9B200
HY27UF162G2B
TS2937CM
1ZB240
IRF460
V5888
2SC930
K3030
3SB20200FCT
KM4132G512Q8
51CN
LD1086DT18TR
74AUP1G06
LP2996MR
88SR115HD
M76DW63000A90ZT
AD8554ARU
MC68HC711E9FN
MOR0CC0
AVL5M03300
NJM45585
BA646P
BSR58LT1
PF08109B
C5586
R2S255400
COP8SAC728M9
RU75N08
D24382E
SF12DAZh24
DL7140201S
SOLDRING BALL
ECWh22273HVB
FA552
T1021
G8HLH71 12VDC
TDA11136 SCHEMATIC
TLV22541
12BGDM
IC CD7522CS
TXC18E40
U8KBA80R
215W2250BFA12
ISD2353
VJ05 LAF0001
2SK1411
K4S281632O
4307V38
KSM CAPACITOR 205033
5888
LGDT3303
74VHC245
LT3080
8JA003526001
MAX1245BCPP
AF2302NWLA
MP9141
NMC9307EN
BC417
P31AR
BTA26800B
PJ6065
CARLO GAVAZZI FMK8
CR21000T
S608
D3899926WV35SN
SPHE6300A
Eh26A
STR W6556A
FDFDD401U104KCFCM0
T7815
GE h2141
TDA7177
HD74HC138P
TM2502SG30P
148Q1
ICX659ALA
UC2844
25Q16
2SK508
K6R1004C1DJI10
YM2608
4433HA
L5A4266
5MO365R
LH660A
LV 14
ALEXXA
MFRX160
ATMEGA816PU
MS5534B
NT90NAS18CB
BCM5221A4KPTG
P537
PMS1341
CBAND RIBBON CABLE
REMPLASO DE GS803806A
CT2135
S812C40A3322
D75P008C
DP704C
ELECTROMATIC MK8
STRF6653
TA2030
GMC21CG100J50NT
TDA9353PS
02096138 02096138
HG20N60B3
TMS91429CT DATASHEET
1665 AK
IDT72V36104L10PF
IO712
ULN8131LW
2M24OH
VW6558
303GB12
K9F1G08R0AJIB000
Z0860108PSC
4558C
681033A
LM111A
78HT246SC
LWC50AL14
9A103
MB89193A
AME4620
MIP 411 POWER IC
ATMLH030
MT1103F
B72540V1140S262
OB2263AP
BCR1AM12
P89V51RD2
C014
PS0800AC5SRIPB
CDC536DL
RJK5010
SBR30150R
DATASHEET IC TOSHIBA 8873
SLA7026M
DS1963LF5
STG3159DTR
EPAD
STRNW
FP21G
0712 A3M4U1 IP 2003 AP
TOCP155B
IPB80N06S3L06
UPD101
2N2222A
JRC4560
ZD 607
4565 PIN ASSIGNMENT
LA7210
70703GH
LM339
M30622MA
AN44001A
MX25L6405DMI12G
BA033
OM8371PS N31 SCHEMATIC
BF840
C2026
CHK 0501
CY7C1019B15VI
SC4521
DCS730
SMBJ5356
DW8502
ET6202
TC237
GSIB660
10358
HOG2QCW
1L43M
1N695
IR3M03A
UT165L48
2SA945
K1170
WM8962ECSNR
358A
KEL11
ZY100
4704
LA9242
74283
LM555P
817B
MC145403BCR2
AQG22205
MMDB4448
ATMLU012
BA5818
OP205CL
BOSCH 0 285 007 061
PCF2120TK1
C339G
QEDS7173
CM1000
D151821
SD431
DIALOG D0819BC
SN03ACP
ECWF2225
STK411220E
STV9586
FW82371EB(SL37M)
TC4432EOA
h21A1
TL431C
112TW13G
HV823
1R34
IRF3705
2SC4673DTD S. TRANSISTOR
K2645
3DD5011
KIA78R08AP1
LC4066 BP
74AHCT125PW
LME49810
8823CPNG5NK8
AD8045ACPREEL
MC68701S4A32D
AS15
MN158413VSSY
ATXMEGA256
BA644G
OZ9966GN
C3198Y
XD01022SD2
ATMLH
SP4403
AG606G
DE NI??AS
HXO36B 10.000
LD1117AL
RQW200N03
HD7447AP

Search Word
PS7W5UIPB
W9NK902
2SD2227S TP
11721432
2SC3356
ERJ2RHD
RC3866 PDF
EPAD
TK19
74HC183
CS3516
Y2010DN
Q50765RT
GS1528
MN15287HY
ATMLH048
PC817
12Ah4
VS1053
CD8403
DD5011
STTIP31CCR
LM393
MAX038
2SD1856
IXFK73N30S
RJP30E2
MM74HC
UAA1006
08000101
GS1524
5274612
STRF6456
P60NF06
DBMM25PF
G4PF50W
5HO265RC
DELCO207483
2SC5917
SCKOTTKY DIODE
GL850A
500765RT
LMB1021
MPSA60
IC 9938GN PDF
K3569
TB1238AN
XC6SLX253CSG324
STRY6763
AC05D
SN65HVD485EDGK
SSSS813201
MS3459W10S2S
MLPN26410
IC 9938GN PDF DAYGRAM
SONIX SN8P2501BPB
TDA9377PSN2AI
MI402
DC0509 5VTO9V
2N2222
SUNTAN
D78310ACW
C520D
PEB3265
STR50092
BD49131
23599522A
AS15G
K3657
HY5DU121622CLTPJIC
K1388
FW356
SN755866
MAX4145ESD
FL032AIF827MM089
QTLP650CRAG
NY23. 5WK
SK1045Y
STRX6759
BSC254836
OHN3030U
SC630F
BC548
PST598JN
KA7810
F7103
203D6
T7525
TIP41C
UTC3843
MAX232
P13HDMI
IOR P824M
74HC004
9841P
TDA6109JF PDF
10015A
GW 5820
2SK125
IC 9938GN PDF CARKIT DAYGRAM
STRL352
LM2576HVTADJP
C12PH
MG25Q2YS9
H5121026
IRF540
STRW6262A
A1SHB
TRTEPC9.8ST3N
DTD143ESTP
PS3W12UIPB
RP421F12
H882J
4560
STK442130
TEC112709
CS512
FN411
3291F
4800 IC
STM32F205RE
TT3043
RD02MUS1
2SD 3402
TMS91429CT
Q0707
2232046
ST8812FX
MAX2511EEI
ZBF0822SJ020SG
0B2269CP
FW356TLE
HEA 0805 10K
JC74RE
ASXXX
TRANSISTOR C331 S9014
BLL48UWC
NV30CS
LT801
VJ05 LAF0001
CD7523CS
HN4464S
SK10GHR123
CDX9
PBTGF30
2SC5845
HT297USDNG
470 KHZ CERAMIC RESONATOR
KA1000015M
W39VO4OFBP2
NCV8403
DIAGRAM IC 8202R
2SA1116
LA76931
TIC106D
TX2SAL12V
MP9141ES PDF
PF0146
3962
HY818T256160AF3. 7
ST2902
UAA2080TV1
BD5223FVE
WMG1206M
MCX314
ML86V8102
2SD2227STPW
74HC00D
J6810
TDA62783
TK19 906
K50T60
L120AB
TL494
STRW6556A
ATMEL AT25F512BSSHT
LM317
BA5823FM
DEMAG 10884865
DTD743XETL
PS3W24UIPB
69509
TF10N60
LM355
BT8227P
MCCMCP120T450ITT
MP1583DN SCHEMA
Dh421
PST598
FN411A
SN3360
LD7552PS
ATMLU032
TVM3B820K181
MK304
D882P
DKQB
2SA1757
HD6413002F16
744538
LG6319
EM62RA
HD74LSOOP
IOR P801H
STRF6267
9841
TDA6109
LB11691H
B1443
BD9897
EMD812
FDD4141
GT45F122
SI3000
A1012
AT24C04BNSHT
MB3761PFEF
P801H
280026
STRW6262
M61262
D203B
PQ09RDISJ00H
1N4148
G972
H83042
74LS04
ATMLH 030
LV24230LSTLME
FMPG12
RB715FT106
SRD24VDCSLA
TLP3230
UPC16320
W8NA60
GL7818
MCP619
DA221TL
NF140SC100D2
TPD4104
BUV84A
ML9574
P2103HVG
PIC12F629IP
IPB47N10S33
STRF6514
ASPC2
VB7905
ZNRV14471U
CMO565R
102N3500
JMDS
TAKAMISAWA SN205
VIP22A
2931A
2SK3451
ICS9148CF10LF
8873CP
ATMEL926
UMW1NTR
XP1072BD
12438BFP
1N5810
STK470090
TLP1243
LM358P
TSUM16AWLLF1
BTA16
Y20100DN DATASHEET
CSC31101CP
D78F9177CU
PCF7930AS
RC3150
2R5TPG220M
48MHZ
70TO3GH
T120AR3U1
BU208
MP7720P
DL132D
OZ9910
050N60P
EIM8013M
PEB4266T
15KPA240CA
PU1501
FSC PART 2 UNIT 7
RE5RL50AC
2SA1797T100PQ
GMS80C301
RTL8201CP
2SD1628F
HD6473042FP16
SDC 2921
35160
HY5PS1G831C
SN74CB3T3306DCUR
522710779
INFOALAN@163. COM
SST MPF 39VF512
744771220
IXFh40N50
STR5412
76DHHD
K1723
9563GM
KIA494P
TDA1175
ADG506AKRZ
LA8515
AQY225NSZD01
LG6319R
TOBA T3866 SCHEMATIC
AU5780AD
LMT393N
BD5223
M2288580JAC
BU4230FVE
WL508
CA3019AS883
MCR225 8FP
Z32U
CL05B105KQ5NNNC DATENBLATT
ML86V7663
CXB1444
MS1250DA993N
DAMM25PF
NJM 3771FM2
NJU3962
DMA5123511
EM672
PHB108NQ06LT
16F676I
FC0h205ZFTBR44SS
Q4600
2374A
FUh42T002B
RGP0217
2SB62
S2000A
HD74LV123ATELLEQ
SGP04N60
3SK131
I7814HS
SN74LVC1G17DBVR
STA540
J5804
7905
K3067
TA32912Q
KS24C02
LB11691HTLME
AS6001SP8
LM1362. 5V
TR1A60
B1515
LQ150X1LH66
UC81046
BD9897FS
M38034F5LXXXKP
V52C8128K80
BYT600
MAX3485CN
WTB30PRCSYD94
CC1R54812DFE
MDN636
ZN 141
CLINAC CR7
MLM204G
CZTA96
MSS40800
DAN228U
NT68F633LG
DS8283D
EP1C4F324C8
PIC18F23K20IMV
17223BHR7CC303C
Fh202A
QJ6J1TR
2545
G1206M
RK73B2ELTD163J
2SC101
S3C2500B01
HIF3BA50PADSA
SI82412Z
4026B
SO DO KHOI DMO465R
5609
IRF 1520
STGWA45
JE181
82817
K3728
TA8445K
A142
L1117
TDA9377PS
AM26C31CDR
LC75822W
TL1451ACNS
AT84
TRANSISTOR J6810
B55QS03
LT1625
UGP10K
BM1410A
M5283P
VCT49X3FPZF1000
MB501
XC2S2005PQ208C
CD4047
CONECTOR
MM20SS 32768KHZ
D15P05
MT48LC16M16A2TG7E:D
DD5011 PERSAMAANYA
NV39MC2AT
DTA143EETL
P89LPC925
ERC12ZG
PPC750GX
1L43M
FM24C04
R2480G2
2903 JRC
RK73h3H
2SC33926TBE
SAA 7321
2SK2596
HMC241
SIM300 V7. 03
40P90JMCSGBTF
ICL7107CPLZ
SPE4150F
STK403130
74HC4052AP
JRC2060
884600201
K80E08K3
TC30V
L6565
TDA9594PSN14I1269
AM4502C
LC786925W
TL7705CP
ATMEGA8
LM312
B9P10SVB
LTC2241CUP12
UMC3NTR
BSC 60K
M62342
VSC7066U
C2002
MC14588
XCF04SV020C
CDh2001
MICROTEMP SDXGYA
CPUCS3516 [CORTINA]
MMY5,332J63TR
D2137
MV10255E
OCMT48V92CC
PBL3962
120T450ITT
ES50512FLWP
1N4448W
FM27C256Q120
R8A77850BADBG
2N2055
GA6111CECZ
2SC4467
SC508757
2SK43
HP2212
SM0038
IF8C
SPMC65SF
6552
IRF7404
74LS150
JS28F128P30B85 CROSS REFERENCE
STUS591
8873CPCNG
K9F1208R0C
TC74HC4538
A69157
L88MS33TL
AN17807
LM324
2SK596
RSN315h52
TLWJ1100
OQH773
L41I
MAX3221ECDBR
EQUIVALENTE STR W6554A
HCF4020BE
LTC3456EUF

Search Word
DATASHEET 500765RTSCHEMATIC
PS7W5UIPB
SIC251SF REV0. 1
IPB47N10S33
1505CMA
NCP1117ST33T3G
STRF6267
89E54
2SA1967
ATMLH
TC4078BP
MC68HC711E9CFN
P621
SIM300
8853CPNG6C79
27C32
L4BG
D5G8
W81281D06
4580
MRC BTA16 600B
LMF100
28051
OB2263AP
LY 9501 GY
UNDEFINED
IRF.F180
TC4519BP
C0DBAZZ00131
EN80C188EB20
K794
PAX6607
MC33262
C945
CX20159
5MO380 NIN MUADILI
U706D S6
PIC16F676ISN
Z7M Y718
LAF0001
0P07CP
LM5116WG
UM3758120A
D4706
EXICON 10N20
532AA000428DG
VR7D3310000
5BD27ED
ATMLH032
025K9G08U0A
D1555
TPS63002DRC
K1060
L41L
ETF1150
IOR P523H
74ACT02
STV9302B
SF38GL
LA76931
TP152N
ESE2161AT
GMF25012HBTW
MAX232
VEC2401
F4558
Y2010
SSC6200
CAMPPV401VGA
YH9TM1
RL76
ICE 28265
ST EBEX C735
STPA200
LM356
8853CPNG6EG1
TC9274N017
MSD12431K
SL443A
TCDT1101G
PT2262IR
K2022
D51C12 OKI DE 8 PATAS
PCW339
TOPH7833
YG862C15
QDR1114
45580
HDKY01
KS0070P10
T16600
ATMLU02
TOT5363BS PRICE
0146623
14D681
222C08
NVIDIA TP601
SHARP14HSC
UBA2071ATS
063AC
DMO365R
OHD3105B
RAINFORD
SN8P2602AP018
8823CPNG
ST90R30
LX446
MC14027BCP
TPS1042DRBR
D2499
NEC 08F
GM2621
40106BE
RTD2120L
IN4007
TAIYO 93R
CRYSTAL
DT5268S
REF192GSZ
7805
J127
A773
M37702M4A
E3439
PT6324Q
GP20B60PD
95160W6
STK442130
BA3889
TOPH7810
CK5081TR
MT7201
RG1508
SF12021A FOR FLOPY DRIVE
SSC9513
STK795820
ATMLH930
VI222
h30R120
ICL71C03ACPI
82C251
LA76812
TC4560BP
H836
K4W1G1646
ADS8326IBDGK
KSY 44
TC9053
BCR08
LV47002
ZNR V10471U
8893CPBNG6PP4
B084D(TL084CN)
BW57601
TMP8823CPNG5VA4
MC1468G
CD5888CB
NEC D560
TCS774101WADB
1N4150PH
GORENJE WA 583
TOLD9211
CIM21J601NES
MT3339
1Z13A
NN5198K JVC
EB13005
PD57006
ACS1026T
KJ004
TOPH7835
CL21Z43MJ
PFF6N60
S510361
8253
AN6359
T520C
PA2003C
Z3M Y231
LA863320A
UBA2071TS
PM 2038
4800B
TC9163 CFG PRICE
ULN2803J883
V23086
ERDS2TJ200V
4N25
DV41464P10
M37702M4A670FP
P2102A4
RFP14NO5
559594030
K2611
TC4042BP
CXA2O2OMT6
AN5166K
TC40H000P
TOT5363BS DIMENSIONS
P8256AH
2SC547C DATASHEET
G80N60UFD
K4H511638JLCCC
ADL5310ACPR2
AN6876
TC4561BP
MDT2005EPES(MDT10P05)
DMO265R ODMO365R
GC5. 5V0.10F
K4X1G32
ADV7160KS220
STR6653
0QH773
25ME22SWB
7400
IN4004
1008CS152XL
V8617TGA ( HITACHI )
40T03GP
STK0765
B66395G2500X127
TCYS5201
TMT30252
ML8204AEP45033
PCMT
2VPPCB170
GORENJE WA 583 ELEKTRICNE SEME
4221UBCC470TR8
LR38603A
M390166104M
2003
NNC20CAM1
29RD40
FZ46NL
IC 0927F
992322 992322 0992322
K2698
TFX01
MAX4940
MM74C922WM
SN74HCT86
A114
LM317
TC4532BP
C106DG
Z3MY231
3DD2553
45G15B1
SN755870
85T03GH
ADS7828EB250
ANA608
M63044FP
0850A
MPC89E58
DP6471
GD74HC00
A6295H
STA3291
STRG6353
B012355CMPVDOL
CD5151CP
4069B
8C720
ML64114R
NJM2730F
DWM100X203N
REF192GSZR2
74297
KC472M
L65610
MC9S08JM60
VEC2301
293D106X9016B2TE
EAX50527202(2)
2SC2883Y
FU3024N
SEM2006
J6920
AN17807A
TDA2822 8 PINS
NSR2051
PHN4150
2SC4081UBTLQ
G24101SKG
333AJ
h202D6
RIFA 007810666
S29JL032H70TFI210
5SHY35L4511
IC NE566
SFC2046EC
74F273N
SN7473
82118
JFM31U1B01V4W
SSh30N50
A1013031
K2837
ST62T10LB3. IMGBUYUPLOAD.GIF
AD506A
STM32F103
AN5522
LA4636
LM2672MXADJ
BC479
LTA803N
TDA6107
BT436
M50D060S
TJA1040
MAX8698
CB1FT12V
CM047
MCZ3001DB
CY8C24423A
MN15245
D76F0169(A)
MX25L2005ZNI12G
DM311
VI810423
2N3799
PA12M883
W9NK902
FARL90S78570X
PIC16F8404P
Z15GNJ55B
2SC5712IMGMENUSELL. GIF
G8ND2UK12VDC
R18C13
363214420150
H649A
RL76 48
4584
S8254AAV
6174Z2003D
ICP N 10
74HC74AF
IRF7476
SN74S64N
855AP1AC
JR25WR4S(71)
ST1185
A158
K4H5161638NCCC
ADM100NJ
STR 22062
AN7292FBP
LA78040B
TA2051
ATX204SAX
TC494
BCM5755KFBG
LTM2881
TDA8370
BTS735N1
M5M27C256K12
TL7705
C3074
MB91F016A
TP6317BF
CD40106
MCP4232503I. IMGBUYUPLOAD.GIF
CM50DY12H
ME110508M3
UF2325AX79933PCT
D1499
MP1418DS
D882P
UPD43106LE15
24C16WP
2N5416 TIMGPDF1.GIF
EPAD
PAL16L8A SMD
WM1800GEFLV
FD600R17KF6CB2
FFB0612EHEF00
PL1359
ZGFM1010N
2SC9060
GC5.5V0.22F
3S0680RF
H8SX1527
47C220AF4391
HM1521
SA32C20A
6N60NA
IMST805F25
SII164CTG64
74LS02N
IS471F
JRC4558D
ST6208LD6. IMGBUYUPLOAD.GIF
A473
AFB0412HA
L1087 DEI4X
AS15G
LAN91C93IME
TA8207
AY38912
LM3909
TC9163 CFG
BCR25A10L
TDA9361
BU808DI
M9736
TLP2814GB
C4517A
CD4070
COSMO1010
MIP2C1
1..5KE
MS 3137E350S
UN9215J(TX) IMGBOOKMARK.GIF
17ER00
DATASHEET 500765RT
UTC2030
25P20VP
DS1308
OP270
ERDS2TJ
XC17S05XL
2SB772
FLIGHTS
PPC 440 EP
ZP5A
2SD1863TV2RIMGT. GIF
RC3150
HC14 SO 14 SMD
4921QP1027A
HP2731
SBL3040
7403
SKKR2000.2
74LS74
IVRLF
SOT235L
K030C011
A684
STA3698
AL320
STRT2268
AT350
LC7822
B32559S
LM747N
TCA640
M2303ADN
TDA9381PS
BYY21400
MA8630
TMS27256JL20
C5707
TRF6151CJ
CDP6402
ML4425
UM8168L
100MHZ0402IMGBOOKMARK. GIF
D362
MSM6800A
1N4033
NECK3654
VB617TGA ( HITACHI )
278R05
PS7W5UIPB
TB9228AN
MIC491500.9BMM
ATMLH952
TDA9381PS
STRD1706
LC78684
A316J
RFG75N06
GW6582

Search Word
IRS2001
ANA608
MRF6V12500
SR2612F030415F
47h4040718
ATMLU
LGDT1111T
4825
S30D40EC
TS1620A21B
MMSZ51T1G
AV917007
HELAG 727
MSA2N
DN515 0906
50ME220CZ
155U5002B
IOR DIODE
STK442130
EI86014
HS8206B
74AHC1G08DBV
TCLT1001101 DATASHEET
D20VT80
L1084G
ARUJN DAS BAIRAGEE
STK621140B
SRF3417
TB1238AN DIAGRAM
B764
BZV85C8V2
LS7408
M1641S REPLACEMENT
MC10102
DF3687FP
IPB47N10S33
MAWD26
5Q1265
770SAC
X25783
KIA4558
29DC410S
MAZ80470ML
78D05A
TL071CP
GP2015
JVC AV2124EE
7403
B772
BU6132F
STK4231
DIAGRAMA SMR40000C
VID20012S4
NJM2794
IRF740
LA76931K
74LS32
OB2263AP
DS2423P
EPAD
HYS670(6V7AH)
6301KSG
CXD9841P
GG70AL
TSM7752B
BSP55
TIP141
KOR 2310 FX
1922S3G6CB012T
Dh421
TL2322ML
VB325
LM340T12
4825 BS
MC14028
7431
P9224
SI9114ADY
CONNECTER
D304X
IR2110
CQ642G
D444
PB5NF0B
SKW25N120
UL1107
DT5268S
F861
HD6412320VF25V
KIA4558S
STK084
FCPF9N60NT
POWER TRENDS 78SR110VC
SF1D
EC50117CBG
1h50SN
8ITT
P65NFO6
PSNK502FP
SONIX SN8P2501BPB
VIP22A
CQ0765RT DIAGRAM
DO3316P683MLB
FSP0432PI01
W9NK902
LMU64 3. 03
M95M01RCS6
74LS374
DS2438
UF17E117A
CENTRAL DOOR LOCK
ST92195
DSP201M
ICL8038CCJD
AUK R315A
CI10101K
STRW6856
F941A336MCC
GK8380WT
HEF4029
ACSA0341EWAF01
E50U
FGh50N60SMD
T112h37635
ECG3086
FMXG26S
GRM1882C
ZS300BL
S3C6410X66YB40
2SD5040
MT5335PGU
ATMLH 036
TDA9552HN2
WL508
307AAP3
A2530
CD74HC7266E
CX2805
STRF6267
ES29LV800D
OMISS212OM
KIA7809PI63
MB3221
AN8247SB
STU407D
KM681002AJ15
8853CPNG6BD2
MRF581
PQ7DV10
CA120001140
FMG9
AST0410604
P840H
FOR3G
BA614
EMP7192SQC16010
TDA9370PS
100K250
MTR1
AK33075
OB2358AP
ATMLH906
SK F861
HCPL2219
132D
LC866560
26164. 123.211
LT1170IT
3629AV
MC1723CP
MJF13005
A42B331
MU9C8K6450TDI
AM2716IDC
OMIHSh224LM
ATMLU026
PCF8575
BF3520
C2655
SARS03
CERAMIC DISK CAPACITOR 104
SM 4558
CXA3809M PDF
STC89C54RD
DAC 0808 LCN
STRG6352
DSP201MAS008
TC4423EOE
F5E523
TEA2037A
G4PH50D
HD6412320VF25IV
UPC1230h3
IGC212C
JC32725
16250829
LG MBDK102Q
LTH7
4407
660T
MC34023
ACE1001
MXF320AV110BM
AM29LV010B90J
P11NB40
PHILIPS
BQ8030DBT
RSN311W64
C5184 0139
SD2560T
CI5106P1V00
SMA17
D1067B
STK 3049
DAP8A DATA SHEET
STRX
E13005
TCE12109002PT
FAN6982
TGM040P3
GM72V16821
TVN2001TT
V105509DC24V
IN5817
XC527328
JQX62F1Z
KJL7E16B35S
KSR1210TA
18N50
LM1946N
2N2905A
LX209B
4502C
MC 1315P
6R6D25A120BHX
MC74F244N
817B
MPS301A
AD797
NAS60312P
AOTQD WO 500088
P421GR
B1645
PO111
BTA06
RTM870T954
C9R0Q
SF0250BA02425S
CL6017S
SN74HC132N
D2041
STK411240
DC16195
SUP75N06
EC50117 CBG
TD62387
FM24C08A
TY40163
HM5264805TTB60
V595
IP175D
YGTVHVC
L083S103
1A24AB
LM324
2SB331(H)
M51514AL DIAGRAM
47C400RNPJ87
MC14011
MCR 226
88E8039
ADG508
NE615D
APL5930
P4NC60
S23871010R
CAPACITOR 104
SI1725HDF
CNY64
SO802NH
D2499
T3D56
ECW0. 224
TDA2560
FNA137PA
TL431CD
GRM1882C1h201F
UC2825ADW
HP4530 I3
IPS042G
ZTE LIBRA
K3265
00765RT
L9947S
1N992C
LM358
2SC2407(A)
M54821P
4921QP1027A
MC14040
7440N
MDT10P53A1
95128
MT1389DE
AFEDRI8201
AT6430D
P9918SBCD4070BCN
BA5835FP
QCPLM612500E
BYV 52200
S4004SA1DJ0
CD4001BCN
SI9945DY
CP8113M4RC20
SPLC780D
D362
STK5461
TA8227 TUONG DUONG
EKMX401ELL100MJ20S
TDA8953TH
FSDHO165
TMS3723
UCC2750DW
HT2001 PCNET
W88T823
K6T1008
0805NC
2058D
LMSP54MA
2SK3505
M8922
MC14077
MIC523233YD5
A12181
MT5382AR
AI61578CS
ATMLH 944
PAL16R6NC
BCM4330
R1005331J
C114
SA9258
CD40938CM
SIL9132CBU
CSC 2822
SRD24VDCSLA
D444BA7B19
STR50115B
TAJA225K016RNJ
TDA9552HN3
FW100A9
TPS2071
H78581
UDM105RTDC5V
WL508SPJ
KB3926QF
12F5081
LC78
24C16W6
LT015
30CPQ060
MA3051L
5961012427101
MC146818AP
750XC6DT2
MJ11019
A3050C
MTRJA46
ALS38245A
OMAP4
PC113
BD429A
REST10835
C2236A
SANSUI A700
CD8227
SL6601C
CXA2139S IC DETAILS
ST8050D
D8255AC2
STRF6454
DSASS212DM3 12VDC
TC11853. 3VCT713
ESVOAOL8954
TEA1521P EQUALED
G23N60
TS1620A17
HD 63140
ULN2803AG
ICCD4033
WSC0002
J6810
KGM72V6684
LD18
29C010
LTA502SI
4067B
MAX6326R27T
MC250P
7809A
MMC802
????íèé
MX25L1605
AM27S191DC
OTI2168
ATT 16DB
PDB3517
BLM18PG121
RS4128A
C4138
SCDS127T680MN
CHN24C16W6
SM722G8
STK 3042
DAP07
STRW6262
DUQMAT6
TC5517APL2
F9222L
TFK81
HD81504RFE
US CA
IN4011AN
XC17S30XLVOG8C
JM04AP | LM | 567CN
KIA7809PI6E
1849536
LL3303
2DPS20V
LVC74
4419
MC 1312P
6FC3986 3EG
MC68HC08
78T09
MP1806L
ACE1001EMT8
N73 DAYAGERAM
P3NK60
B084D(TL084CN)
PM451020F
RTL8196C
C9015 EQUIVALENTE
SEC 2S0680
CL21C120JBANNNC
SMD 4511GM
D1650
STK4050II
DATASHEET SE 090
STV9326
E3ZLS61
TCSC1C106MBAR
FDS6299S
GORENJE WA 1142
TX08D33VCA
HIGH VOLTAGE DIODE T3512 H76
V53C1664HK30
XR16M780IM48
JRC4560
KTC13001
LM26783. 3
2N7002W1
M313
4580 ULN1
MC10116P
7064622M
MCB61U01
8873CSBNG6KJ7
AD9515BCPZ
NE03L
APGA
P46AD
B57861S 103F
PROMI1024A
BTS436L2G
S11094(X)
CA3080
SFH617G3
CMS12C508A
SN75VDS82
D2389
STK4141
SZM284EV
EC50117KG
TDA12011
FMX12S
GRM155R60J225ME15D
UAA180
HP 7800B
IPB80N06S3L06
KB3926QF
C18PH
PQ7DV10
TEESVD1A227M12R
64C01J27Y1
TS68483
STPS1645CT
RTL8211
M430F149 REV. N
RA57

Search Word
IRL744N
KDS9C
Y145
D424400GS70L9JD
TT3043 REPICLES COD
C819ST
CP1600002
ELC1
CT952A
HV102FI
M548187 DATASHEETS
D6282
BT1840
LP2980IM5ADJ
STK403070
PBTGF30
SGB07N120
PIC627
ATMLH004
2626
50CE390AX
LA76950N7N57T3E
ESM 60
88623255862
RXA15P1502
MC10EL58
CX3225SB
KPX1205
TDA9370
762T
CSTCC4.00MGTC
ANA618
RTL8211D
ATMLU932
4580
3DETH06
MC10EL04
2SC2990
MC10ELT25
XCF08P
IXFN48N50
MA7812 TESLA
BCM572
507198M100
D1884
74AC02SCXNLX
TC58V64
PS7W5UIPB
VESD05A1BHD1GS08
S9310
IPA7555 H9714
L391
CZRW5237BHF
ICS9ZX21901B
TSR2402R
TB1237AN
SI3016BS
FB11N50A
74HC02
STK433290E
SC227214
TMP6901
UPD75212ACWA79
LA76170N
K2545
BFC236865473
MX0541
STR G 9656
ATMLH948
M93C46WMN6P
2SD2214
GR64
ALCATEL2440
F65535A
74LCX374MTCXNL
EM78P809NMJ
MC74LVX4052DTR2G
ATMLU 938
HA17555
TEA2025B
FP310L10075
HP2631
SK18751
MT1389QE
74LCX374SJ
74ACTQ541SC
V23154M075
74LVXT4066
4047 INTERNAL CIRCUITRY
TB 1275 AN
K3667
KODAK CREATION STATION. .
EMP7128STC100
SN74390
HD62995
2562VT
W9NK902
320F240
TB1553CN
KRA029
ENHANCE 16880A
ESM3807V
74ACT174MTC
74HCT7404N
GAL16V8D
N434AF
PDU54750
PSL22
VHCT541
M58845
DBL2002
3560002A R9 CIRCUI INT
SCR 1989
9620M SOP8
L1117 61XA527
MC9S12XS
74ALVCh26543
139C
1S2190
74LVX32SJ
IPB06N03LA
REF02
SD2405ALPL
742R0625
GORENJE WA 583 ELEKTRICNE SEME
74AC74
ON5194
74LCXh3245SJ
M30622MGN504FP
74HC253D
BSM25GP120
74F191LCX
L69B
74ALVCh26245ZRDR
1N3154
NEC VARISTOR 082
2058D
PIC96337
74AC11M
SB10150FCT
74F164A
74LV373DB
TLP9121
LC876964C
223C620F101
P40NFO
74LV02A
74AC158
6522
TK235
FHS 40PSP600
TMCME1A227MTRF
P89C58X2FN
STK4141
AN5522
V445CCQ
D41256C
M50P03HDL
DATA SHEET HV102FI
9302H
74AHCT1G125DCKRG4
TDA9370PS
MIP2C1
1. 5Oh22AC
G80N60
ATMLU106
WL8NK80Z
JGC4558
80NF70
SC611
MOC3502
NBR2010OCT
5M0280
74LCX540MTCNL
M2301ENELF
STRW 5453A
IS61LF25618A7.5TQLI
74HCT2G86GD
SMP16
SP8K10
74HCU04PW
HC245
74ALVT16601DGG
QFN48P DATASHEET
RJh40E2
DF2116VT20V
TA8739P
762T 0413
K15BNEP AC110V
74LV373
THD101223
74HCT85PW
74ACT74SCNL
74ACQ573PCX
74LVX240TTR
P2M85
LPC47M534NC
74ACT08SCXNL
ATMLH 022
STRW6753A
B44066R1203J400
XR2206DF
J105XD
SM223TF
TL2272
MFI341S2159
74HC1G08GV
PD4437
SE110
TC58NVG
DRIVER
TDA 5076 A
EMP7128STC10015
74ALVT16374DGG
TT2170
74ACT11240
R6551APER655121
YTF541
74LV132
MAX2623
BD3565HFP
MC9512
74ABT863PWDH
74HCT74BQ
74HCT9046AD
74ACT823LCQR
74LCX573MTCXNL3
74ALVT16841
UN1066
74ACT11112
RB215T60
D6122G
WR04X2490FTL
M600110131J
3560002AR9
MB111S612MG
BPX40
SG0116
74F191DCQB
74ABTh26273DGG
NCP1203D60
HE13003
PERSAMAAN TDA2611
M1687814BEE80
IPB80N06S3L06
74ACT11245DB
MC10EL31
SHO451
74LV165N
LC74782M
AG2235
OZ9910GN
TZ8108
74AC11378D
T1829 1
6. 8K
ALUMINIUM
1N3190
74LVX139MTR
KSP2222A
F7119
74ALVCh26240T
ME9435
FQA19N20C
74ACT1005
CSC2003P
AN2131QC
IKW30N60T
D2030A
RSN3305P
J6806D
8XC51RA
KC472M VARISTOR
74AC174TTR
TD6301AP
EMP7128 STC10015
74LV573N
74HC125DB
MT29F128G08J
CD8403CS
HD62994
TT2140
74F189SC
MIP2F4
GT8G133
HD64F36077GHV
UMh21N
RTL8306
35600002AR9
59628983904RA
L1117
EPCS4S18N
TMPN3120E1M
74HC109D
CD4011
74HCT9114
CM2N60
PCF7991
STRF6267
RE431B
Z9M Y214
9971GD
74FST6800DTR2
74AC374SCXNL
FVWS2T4 (90) FVWS2T4 (90)
1600002
AE139 IS WHAT TYPE OF DIODE
74AC10PCNL
2N0822
74AC11160
PHBAV21
IRAMX20UP60A
74ACT11251
ZNR V10511U
74AC541M
OZ9RRBGN
UVD110P
ATJ2135N
2SJ109
VSR81851SK
M37471E8SP
SIQ02FVS1
74LV27DB
74HCT4511
222236865473
IFR530
74ACT11257DW
BA6T1F
50SHB350S
K2876
SK8120
F931h435KDC
NL6448BC2008E
HD62991
RTB 8211
74AC125SMQB
AAP330L
74HCT5555N
G6AK474PSTUSDC5
PB137
74ACTQ18825
LUM1223A
PS5130
STR30125
WG853P
RTL830
74LV10N
YX202S112D
MAX8677AETG
74HCT4060N
74AHCT2G241DC
74HCT4518
74LV377PWDH
109P0424h402 DC24V
74ALVCh26835DLG4
74LVX132MTCXNL
LM78h22K
PE12864007Z
CXD4127GG
VHF3616I05
WR04X4703FTL
RTL8309SC
DBS150A24
SA1469PH
MB111S612PG
74HCT3G04DC
KIA431AF
74ACT16244MTD
74ACT241SC
FTD2D10160
74ACQ240SC
PCI6140AA33PC DRIVERS
M7402
88E1112
SHO45100
74HCT4067N
STRW6253
D8227
K1516
DLA001D
SIE 20034
TLP161J
SPMC01A19B
U83402
PM300RLA060
B4381 TRANGISTOR
74ACT11543
MFI341S21
74ALVCh26825
74ABTh26827ADGG
TPME108K006H0015
LF411CDR
ADM3491EARU
74HC123N
74AC57307
CD471660
74ACT818
1N2828RA
SS6680N17CVTB
GS15A0P1J
74LVC1G04SE
74ALVCh3245WM
74AC02SC
TRANSISTOR J6810
LM117HVWGRLQMLV
AM145PIN
74HC138DR2G
74AC821
MV39003P2715
CD74HC166E
74LCX541WM
74ACT823SPCQR
1N3525A
ST173C12CDh2P
GS8161E36BGD200I
74LVX14MTCXNL
74ALVT162245DL
74AC08PCX
TS391BAF5R
LM258ADT
AM26LV32CNSR
74HC154D
74ACQ244SC
NJM14558L
CS0603271
74LCX646MTCX
74ACTQ00MTC
1N4575ATR12
ST6209LB3OTP
HD37980
74LVX16374TTR
74ALVT16344DGG
74AC11008
TS80006LF
LM317LBZ
AM28F256A90FIB
74HC1641
74ACQ573SJX
OP227
CS20108D0C104KSE
74LCX841MSA
74ACTQ153
24830
ST72324BLS4T1
HLMP1321VK000
74LVX244MTR
74ALVT16731DGG
74AC11132N
TSL1401RLF
LM3S9B95IQC25C1
AM29DL324GB120
74HC181N3
74ACT02PCX
P521
CS20604EC103J471ME
74LCXh26244MEA
74ACTQ16543SSC
2N3029
ST8011
HLMP1680OOA2
74LVX3245
74ALVTh26244VRG4
74AC11194
UAR1102K1A2C5P
LS021A66PA500W
AM29F080B75SIB
74HC1G08
74ACT109
PD431207
74LCXP1624505
74ACTQ245MTC
2SC 2655
STK4050
HSI6664
74LVX374SJ
74F00SCX
74AC11257NE4
UCT3SX0
LTC4365
AN240P
74HC221
74ACT11032
PNM3030E
CX6OTSM132A
74LCXZ16245
2SC4840
STPS61170C
IKW50N60
74LVX541MTR
74F04
MVAM108
BTS716
GORENJE WA 583 ELEKTRICNE SEME
FW26925A1
M85049
IRAMS06UP60B
PS7W5UIPB
MB95F136NS
TC74
SHF0189

Search Word
M430F149
RSN307M44A
2ACVCLM
A69254
Ch300DY12H
D2822A
4580
FSDH0265
LTM170
DC JACK PN:KLDX0202A, 3WAY
Ch400DY24H
DS1230Y100
EYP2ML092U
2N753
1. 5SMC36AT3G
BSM50GX120DN2
ZB4.QR:110
5640
BUF642
CY141
NSPW500CS
74HCT695N
CNX36
BUL146
C5147
E188601
P8039AHL
WINBOND
BUR52
C3866
APL158118G5C
ATMLH
VLF10045T220M2R8
SC16C120
MSM80C85
3F8419XZZ EQUIVALENT
16F72
D2498
MAX232
LM324
C4775C
1SV308
PIC16C58
7876174
ATMLH93
STRG6352
ECY29Rh203KV
VND14N04TR
791269
ICX453AQ
BUF600
HCPL810
71144020
KIT65003
VS6555
C218AE
STK433320
24C256N10SI2,7
OVRSh312L
RSM2258G
RT424F12
YCXB
K952
CR6229
MB88541130M
2SJ550S
HD74LS14
CM047B
DE2E3Kh572MA3BM02
KMZ41
HK3FFDC6VSH
0RCY80R12L
4800B
2SC2499
EN29LV160AT@TSOP48
HCPLV454
PT800
S8232U
MRF166W
HP4100
5216
BTN01600(BT134)
J6806D
06N03L
KP1006
SCHEMATIC DIAGRAM YAMAHA M60
HCF40L5BE
25HVh370M
FDH9926
ATMLH004
MB95F136N
STRW5753
SC6200
SW5310
LM2925T
STK629
HLMPED25TW000
KSE13005F
CD4053BC
STh26NA40FI
EM78P156EP
3F8419
P2003ND5G
8A100G
JRC19F
SP8630B
MAXIM 8770
TA8080
NT6813KG30043
4B00B4800B
P6NK602FP
70023AB
PT80005001CE
ABS1510503
12C4052
SKY6515211
LW4933
M59557FF
TDA5190
2SD555
EP20K300EFC6721
h3019
PIC16F873
ISL95311WIU10ZTK
D1762
MB95F136NSPF
ERJ1GEF39R2C
40N03H
HEDS5310
9926
ITG3200
K2545
CM162304DE
LZ34C10
MSM82C54
TDA9341PSN3A1999
9LP5051
ZUW62415
SCHEMES GOLDSTAR KF20V30
SN7493N
MT8870DE
TDA9551
3402
PEF42065
AN80171
SN74LV2G17
D8020L
2517JZX
DSM2150F5V12T6
TD62385AFG(5,EL)
FSX51WF
6287
HCF4511BEY
W431
JRC 386D
KTA1663
SE115N 20C E
LM373
SONY DVE7000
STPS2160A
TA8050
901570A
S80833CNMA
CPD491MAX
TRANSISTOR D2102 DATASHEET
VF20120SG
LFS917F
MD80C88
MS24266
EPM7064STC446
NVIDIA S701B011 0701A3
TRIAC 40576
PIN CONFIGRATION OF LA76810B
HST1601DR
ASCX01DN
LP505
ST3917
2368
9960GM
J5804
KATRHEIN K5055
BU808
LA76810A
LM1117MPXADJ
STA6940M
MC34063ACD
TC54VC3302EZB
32822C
TT2206
74HC190
IN4000
J6820P
BUF64
1JY78FM08A125U2A
D768
MC78T12
UV1318ST
HCF4069UBEY
BCM5751TKFBG
SE110
CD4066
AF4502
MAXQ1103
DN4959
UF28100V
W9NK902
93C56C
2005Z
E241AD
NVIDIA GS2628. 1
PAL16H8
PIC16F873A1SP
RA12WK
AS516
ATMLH934
BT138800E
KINGBRIGHT KA4040ZGCS
LA 5640N
C8051F996GU
MC145158 PRICE
FLF174203A
804001S20M020
IDT72V285L15PFI
IRF3710PBF
BTS711L1
MC33193DR2
MJE18004
NJM4560S
PM5326HFI
ADC08D1500CIYB
AN5606
AT45DB6
SI4450
M27512F1
DS9092L
MT9M113D00STCK24AC1
NPT1007
FR1205
TWR230P59h36 AC200220V
61MA40
INL837
ANA 618
B25355L0307K004
BUF646
SDS127220MLF
C3216Y5V1C225ZT000A
LM317
STFREE ONE
MAX5722EUA
2575P
MX365
NT2625
PS9829B
C4242
STK403090 PDF
MCR01NZPEJ512
BUL44
DCP010505BP
2SC5538A
G546B2
PIC16F870ISP
RX3C
BYT43J
C7L2ATUB AC24
LG HK 1608 R10KT
SSS6N60A
D1713AG
MS24266R20B41
TDA7402
EPM7160SQC16010N
NEC494G
FIF174245A
MAC354
GAT7
1115A
11505B
SN29736P
SY05
DS42524
2N5551
EL2244
OP101
AN7523N
J6820P HOTIZONTAL OUTPUT
CXP82860 196Q
EM4095
36TXE11
TOP247F
STK402650
TA7640P
901250305JR2
AFB1224EHE
B560
BUH615
CPCN2502
MR6710
7114
RTD2023L
20N03L
DR22E3L
MS1328BP
PIC18F67J60IPT
BA4918
BTB08600S
KINGBRIGHT KA4040ZGCTG
EECh5
OF165
PK502H502V2
VS6451
24C16P
NJN4558
GE707
AN5606K
AT45DB624
J6810D
AXA2R73061
09N03L
SD9006A51
1205311
C2676
LA9690
SI4450EY
1420901806
CD1619CP
SN74LS
1799523
CMM6001SC07
LT518
STD1NA60
194D156X06R3B2T
CXD9877M
M27C801
1FKS
D70320L8
SZ5U471F200T2
1N978D
DIODO 1N004
MC74HC14ADG
T4 3570?¨
24RF08CT
DSD1800
MN3102
TC74ACT224FT
ELXV500ELL680Mh22D
MUJGBX
TDE1747DP
35ME330HC
F16100HIP
NS11
TMS425610NL
4606
FSAM30SM60A
OPO7CP
TYN112
62021A1 LSI
GP70N33
PEF42065HL V1. 2
US2MB
74HCT125DR
HCF4017BE
PP25245
VXT1420Z
86CX23
R12F061A
XC61CN2702MR
A1308AT
IC 4054
RD25SJT52A100RD
ADF4001BRU
INT5500
RK73h2JTTD2003F
ANA 618 28249
IRFR3709ZPBF
RMC108103FATP
AT91FR40162SCJ
JINLIPU
RS56PCIR679312
B25650L0307K004
K6R4016V1CJI15T
RVI13663V100UF
BCM3510
KD321A15
S5K3A1EA
BUF646A
SDTM644KTR
120RC
C32O5
LBN11538
SIFP8753AA
14TIAAB
SN75176
182921PC
CMM6004SC
LTA504
194D226X0035D2T
CY7C1382D167AXC
M430F149 REV S
STM32
1N23D
D8228410
MAX6138
SZ5U471K006B0
1SS133T
DL8005
MCh255A180J
TA2170GB05RADJ
2575P0026
DT0412PABE02
MP6002
TD62786
2SB734 NPN
MX84521FP
TF435
FA238V14
NT2625N
TPS2231RGPT
4822PIN DIAGRAM
FVN10L
UA900HC
654995
GRM155R60
PF08123B
V23154D0421
74LS244
HCPL4100
PSB21391
W77L058
HMR868
R2A30232ASP
XIO3130
A68064 DIODE
IC CKE8102M
RD50SSJT52A27RD
ADV3221EVALZ
IPD640N06L
RK73h3ATE1242F
AP4501AGM
IRGP20B120U
RN2405(TE85L)
ATMEGA128A
RSS3L20J330
B43303M0687M7
K7D161884BFC25
RW611B1R50FRWR81
BD9222FV
KFF6380A(TSTDTS)
S8050 C331
101065052
BUh415DFH
KT0803L
KTC3875SGR ALG
SFC 2741C
125C0161
LC4064V75TN10010
SIVB20
15N03KDX135
CDCU2A877ZQLT
LM3909
18FLZSM1TB
CNY64
LTZL 6190
STK4044V
194D335X0016A2T
D1134
M50460
STR457
1N4141TA
DBT134600N
SZ6016
DMPVCX2074UT60
MCR03FZHEJ7R5
2663
DW9255
MR34M
TDA12120HN300
2SC3382
EN3230
NANDFLASH
TH6887A 9403
3P2M
FCM1608K121T06
TPS74901RGWR
G10N60A
UD608
GS1T70D540F
VCT49X3FPZF1000
74LV373
HD14566
W972GG6JB
9391832
BTS716G
SIM300CZ
LM324
MRF486
F7413Z
TF1204
TRANSISTOR
RITRPR4FF30
HP7800A
780054CC112

Search Word
LA7830 INTERNAL DIAGRAM
MOSFET NE22
ENE KB930QF
30J124
TC58NC9973G1F
9945
4433
PS7W5UIPB
072AC
TDA1185A
KHB 9D5N20F
STRW 5453A
P2V64S40ETP
TR1A60
74VC1G66
C32740
BTA41600B
LA76812
32557201
DMO365R BVB26
6822
BUZ102S4
UFMMT597TA
S1WBS60 81
73AA
T125010DH
C1263C2
HUM2020
LM29405. 0
PAL006A
4407 CA6A1N
74ATC16245
D79700
M5K58E328
1K63
4558
TA7274P
TDA9377PS
PIC16F77
TDA9381PS
IMZ2
OCR445B1
TC9303AN002
TL431
S1308
TDA 7851 A
ULN2062M
MC3479
431T
HYUNDAI MODEL:HTV2112USPF
IL1117AD
LM7851
NY7809C
B2060G
CXA3809M PDF
LA76936Y
DMO365R BVGOE
T127010DL
CF745
YW34119
IB4D34
KIC9162
TDA9377PSN2AI
M67580
NTGS3130N
SN15862N
780054GC112
TSU56ALLF
DMF28
MAX17015BETP
3200329
3647
8873CPCNG7AP8
LG MT42PZ90
2N2222A
S1WB S60 81
FR6215
KA431LZ
4407
CIMAXTM2. 0
1H0680RF
RFSC
C2694
CR2450
EQUIVALENTE STR W6554A
BSX68
IL300G
SCTX2B
PT201404C
SRM330E
UC6528
D1047
FCX690B
LFE9310
XO403DE
D2EV5EL22
MSP55LV512
D669AC
MC836L
T855
TDA8843
NJM2114D JRC
PH9086
1N990B
RJh4044
2SD1887
SA4050 SEMICONDUCTOR
4558D
SM6136
STPS30
ACT30BHT
TA8445K
ATMLH838
TDA9377PSN2AI1062
BSC016N06
TRANSISTOR D2102 DATASHEET
VCT49X3FPYF1000
CT5880DDQ
DF60AA120(160)
EWIXP425ABCT
HA13555T01EB
IFR120
K1487
KTC4075E
LM4863D PLANO
M69000
MH88437
NVIDIA
PIC817
20KAX2
RS6445CGS
30F124
SCE2E472M14FF7
4606X101821LF
SN320000
78L05B
STRF6267 DATASHEET
ALS541
TAIYO 7801B SCHEMATIC
B 1269
TDB0555DP
TSU57AKLF
C5148
W9NB90
CXA3809M
DMF283
HCPL1458
IN4744
K3000F2
LS5087
MAX32321
MIP2E2DMY
OZ9976
PSS10015
24C21TIIMGLIGHT. GIF
RT9241B
SD20N60
57451751
SN75138N
7D100D050
STRX6759
AN22117A
TC58DVM92F1TG10
B9506AH
BU508AS2H
UC34063
CA3028A
X0203
CY141
FC901
HF 220 28
IPB06CN10NG
K3742
LAF0001
LT42673
MB30
MN7C048L3M
MP4505
P4NC60
07N03L
PVC7516
2CP1A
RU6101MP004
36AD
SE292
8891CSCNG6V12
SVI 3205
AO15AN04
TD62603
BBOPA637AU
TLC1257CN8
CD7400
XC5VSX95T
D1875
E241AD
FMG34U
HP R8200
IRF9634
KA2311 . 509
LIFETEC LT7109VTS
LV1116
MC145411P
P810H
R433C
2N3904
4275D
SG550SCF
STK 465
950T45
AP9926GEM
TDA1320A
BE635
TO92L
CD9632CS
Y2010DN
D5072
EECS0HD334
FZh201A
IS1521A
KA7805
M430F1101A
MC68HC705P
MZC24
1670T48 PDD20
RDC1704518
S52HA0.4CA
SIE20031
STK4191
A2187
T48132AF
AT32063TR1II
TDA7000
BGCXZ??DXBMNMIHYHGOIYOPG
TPS60403DBVR
C2220C476M4R2C
UTC78L05
CK3312Z
ZNR V10621U
EON EN25T80
GRM188F10J105ZA01C
I 032 1KV
JA80386EXTC33
KIA7033AP
LM339
MCP4161502E. IMGBUYUPLOAD.GIF
NITIN
PGC001
RFSC133
2SC772
S8521F33
SM5162
74L164
STP4
AC44865M
ATMLH052
BLM15AG100SN1D
TRANSISTOR A102
C3199
VARISTOR FNR 200391K
CS3016101
DELCO 34993
ERA9202V1
H7011A10004
ICPA7824P
JRC4558D
KT313
LM3915
M66312
MDD4N60RH
NT407F
2070D
RN731
3043347
SAMSUNG CK3312Z
45604082U
SN03ACP
STRF5653
AD7891AP1
TA8804F
AVK14T3
BT2313
TST06A60
C4106
VN1160
CXA1191M
DM74S287
F503
HC14
K2028
L75A
LR4190DC12V1C
MA741PC
MIC29302WU
PPC405PM
2238
RT8206
3120
SCTX2BS
5291
SN74HS157N
7C63001
STRW5667
AN17821A
TC35453F
B3D0
TEA2025
BU2040
U3525
C557B
WPM0509AE
CXD8771Q
DMO265R
FC1192
HD404719FS
IOR P721
K350501
LSSX
MAX6823
MM 74H C 914 N
P3704I
06N03LA
PT2272M4
2903D
RU4B
3590S6102
SD57D561620P
6358
SS24HE3. IMGBUYUPLOAD.GIF
8532A
STV 4325
AN7561
BA8206BA4L
BU61580S30110K
CD4069
XC2V1000FG456
D1514AC
DS12CR88733
FEME M15M
HFP50
IRF540
K630
LG LHT3530X
LTH7
MC13304
MPS6601
P6NK60ZFP
10D471K
QTLP601CAGTR
2N2222
4164
SFC2301A
71M6513HIGT
STC11F0135ISOP20
8N60
SYNCMASTER 152C PCB LAYOUT
AP1531
BD9781
TMC51FG
BZT52B4V3
CD9088
XR16L788CQ
D3852
ECG1125
FR1010
HP8P
IRU1239
KA3528ASGC
LM1309
M34280M1469GP
MT1389DE
PA006A
150250010
RC 4558
2SA1037K IMGMENUSELL. GIF
S29GL128N90TFIR2
SI4431DYT1
74157
STK282270
A1023
T370XW01 V.1
APW7065
TDA2922
BFQ32C
TPS54328DDAR
C2220C476M3
CIB100522NSJT
ZE 003
D78040
G2Q187PV
IXTH75N15
KC148
M54564
MCC31016IO1
NE5050(SMD ON SOCKET)
PBY201209T601YS
1B4D34
RFRG30120
2SC5296
S818A33
4512C
74HC140
STK7308
A4514
T9AS102212
ATMLH 108
TDA8864
BLF242
C2500
V23072C1061A303
COSMO3061
D9202
EPAD
H0263A
ICES49H
JRC12904
KKMPA80604
LM386L
M6258V
MCR01MZP5F2002
NJM4556S
PHP75NQ08T
1NUS6159US
RJh40E2
2SK141A
SA612
4559
SMD912MST
760 X1
STR6301
AD10242
TA8601AN
ATMLU036 DATENBLATT
TDA9377PSN3A1911
BSC250299
TRIAC TLC226B
C3834
VJ1206A152JXBTM(3KIMGT. GIF
CTS9914
DG0R7V60
F10P03QL
HB1M1005601JT
K1606
L2901
MI9435
PJN30ED18A
2150669075
RSN3305
SCT 280.04.10.U
494CR1A
SN74F14A
78P156ELP
STRS6301
AM29DL323GB90EI
TB2929H
TE28F256J3C125
TT2146
C5149
W9NK902
DMF2834
F80100HCP
HD14049
IOR E62320
K3000F???
LSC408747CFN
MAX4420ESA
ML86V8202
P20NM50FP
PST600JMT
27SF512
RTL8101L
3310GH
SD300R12PV
585831
SPHE8202R
80NF70
STRZ2151
AN5522
BA5096B
THC7116
BU50BAS2H
UC3844
CA6A1N
X24C16DMB
PS7W5UIPB
JHHRLD
HY1417
RJP63F3
VD102P3PC0QL1
K216
CA48T1230
SPVQ111700
IT8511TE 0741
TLP180

Search Word
VCT4964F
V4580
LM324
CHS08D
TPS61025
TMG1C80(LC)
2SD841
EPAD
TI59
ATMLU 712
S6726J
SN755866
KT0803L
MTWJS439AJ
DNS5810S
JRC 2068DD
TE2250V101M
SN1692
FDM 2B NPC
1N4148
KEMO 513D DATASHEETS
COBALT
AC14G
TYN408G
LT1630
BD9781HFP
PCR406
TMG1C80
STRG6153
HAL824
AX5210
P181VGB
LM7001
TVR14391
ATMLU038
69CKYVM
CL63C256N20
STRZ4267
RTL8309E
P030RV21
TEESVC1V225M12R
V23084
ATMLH034
2N2222
AN34001
C4495
J6810
YX202S112D
M50942517SP
CSC2822
KW4982
C5763
RTL8304
STK442130
HC14
B1. 5E027
C15508
C8050D
0130
T3866
2SC33725
TEESVA
K2545
LA3842
A1757
LTC5653G01??EQLTC5653G01?
ZTX690
MAX232
S13MD3 VD
EM4095
Th3067.3
TT2206
817B
ATMLU
MIMX2570
BT35F
D3753CY
TNTM1177
D718
2SD882NL
CTV350S
SL4872D25
STK4291
20PS20V
TCLA19V07TO
IPB80N06S3L06
OV7740
K2079
MCIMX257DJM4A
ALL TRANSISTER 30F124 DAIGRAM
ATMLH
2904D
LA76936Y
780L08
A6T3012
P421BL
H08421
1Z13A
AN34002A
ATMLU0
MT29F64G08CFABAWP:B
D5287
IN5356
3F8419XZZ
570465000
ATS645LSh21
PC817
PS9829B
20N60C3
TPS65150
MC35004
C5936
RTL8305
SARS01
TDA 9381
K0309029 GENIUS
MCIMX2570DJM4A
2SC3617 TL
IRF9010
MR321A12H
LA76931
RJ9P R10
333AJ
C4429
P621
D4515
S640
SN74LS321N
FTR02N
2SD401
J5804 DATA SHETE
DMO7652R
1505CMA
LD33V
LS7232
C5634
PCL5014
D8741
SPF0001
IPJ431 P1B1
W9NK902
CXA2131CS
DAEWOO DLM32U2
IRF640
TEA5591
ATM LU012
B20100G
RABK4P
SDM 3002
B58395 DATOS TECNICOS
Hh350018SM
TMS 2532JL35 TI
V4580 SOP
PM20CTM060 T33FG1
CNP5217
SFh3012B
EPF6016ATC1441N
STA1037
IGD001
ATMLU012
SIL9134
3F9454BZZSH
TP5299M
5800P8M32102
Z02W4. 7VY 4.7V
AD620 PRICE
M50D060S
DP904
HAL824UT
TDA9381PSN321831
2SK3476
OPA4141AID
PCM244D
D882P
G60N100RUFD
1N113
HY1417LP
2SC2478
KA7553 RG12A
L78L33A
LTA804N
C945
ALCATEL2840
ST24FC21B6(ST24GV21FB6)
29F32G08TAA
ICM7216AIQI
TDA4556B
2SC5936
ISD1420
TGS2620 PRICE
30489
K30A
TMP80C48AP6
4710
KIA7808AF
TT 2190
72C334N4T6
LA76931S
7805CT
LM393
XC901054FN17E0200
A5020E
M2764A2FI
AM29F400BT70SC
MB44C005BDIAGRAMAESQUEMATICO
MFI341S2313
B81130
MSG106
BQ20Z45
NPC1396A
C32725
P421
CD105NP821KB
PM15CMA060
CMA51SDC12V
RJh40A3
D2553
S30S4A
DL5318SHFA
SEXX
SN74HC14APWR
FQPF2N60C
ST7632
10N90
GT2688B
STRW5453A
1SV229
HLMP1321MH000
TC 982F
IDT7202
TDA8362
2SD1863TV2R
IT8502E
334T33625
K3654
TMS3705A
4D22CH
KRX102U
TT6053
7486
LB1846M
VC0342
8548A
LM7805
Y2010
AAI2822E
M3328F
MBRF20150
MIP2F4
BA5888FP
MT1389M
BTI136600E
NT1793
P7NC80Z
CD4018BE
PM52AUBX0601
CR05A
RMB24
D468C
DMJ21TA
SI2304
ER1641472JP
FUSION
STK 2145
1457
H9910
STRW6654
2 N 2904
HMR915
TC3162L2
2N3636
IN5333B
TDA8873
2SD401A
TISP6NTP2CDRS
3DD4515
K4268
TOKOA55H
55M10T3
TVR621D
74HC244
LC863
VD 102P3PC0QL1
88E1111
LPC812R
ACT308HT
AP8206PQ
MC14526BF
ATMLU040
ML041
BC337
BU6370
NZL5V6AXV3T1G
C5196 TOSHIBA
PBTGF30688078
CD4047
RSN311W64D
D78F
SA2111N
SKEA117
ESDA6V1W5
SONY KV29CL10K
G40N60RUFDPDF
STK4141
1569
HA431
SU311
20F001NG
HSX321S
TC40HC004P
TC97101
2SA1142
IPB036N12N3G
TDA9381PS
2SK2723AZ
TL494
4066
K9F4G08U0APCB0
TPS65
5LO365R
U815
74LS245D
LD7550BBN
W04SMDTRANSISTOR
9481A24D
LSC4558P2
Z3M S634
AD8362
M56730
ASAD
MC3373P
AVLC5S02050
MM74HC
BD139
MZT3307
BY238
OHD3130
PCM1734
CD5246B
QM200DY24
CX23885
D880
SAP 54
DS0751S(33. 333MHZ)
SLF6025T680MR42PF
F50B150
SPHE8202
G60N100 BNTD B15AA
16ME47SWB TS
SY8101D
211CD006M
HY0802B104
TD1501SADJ
2SB737S
IR330A.
2SK3548
JY5HK
43TI
KA3843
TRANSISTOR MOROCCO
5Q0765RT
L656
UC2844ADW
74VHC245
LF33A
WE2WEW
9V5C
LTA070B34AA
ZENER C24PH
ADV7520NKBBCZ80
M9S8L
AT83C26
MCIMX257
MOSPEC F16C20C
BEEG C6606300
NCL039
OV7740 PRICE
PD4W0959
CD74ACT158
R3132Q30EA8
CXA3809
RX3140
DAP202UT106
SC141C
DTA114EU
SMAZ1001
F765400
SR5101T3G
GAA736
STR W6556A
1N252A
HCPL0314
24RF08BT
HY57V641620ETPH LF
IC SC6200 EQUIVALENT
TDA16846P
IRF7476
2SK4558
TLR224
4558DV
KB926QF
TRS626316B
627B472
UM 66
75C1168
LM317
WT7505N140
AK8910A
ATM034
MCZ3001D
B4556SJ3
MP9141ES 8PIN
Bh20G
NEC C811C
C1815
P181GB
CA2633C0G104J101B
PHILIPS 28 PT 800B00
CHN T4 0560
RC1005F202CS
D13005
DFCL22G33L
SDM 3002 0428
ECL86
SS8037
0Z9938GNEPROM
GM5862HLFAA
STRD
HEL711U11200
TA8216HO
273K 250 VAC
ICL7650
TDA4405
2SC5658Q
IRJK0822
TGF202108
2?E???E￡71
K2698TOSHIBA
TMG1C80LC
4606
TSN3BTJ103
6N138SDV
LA6588MTE
UR7HCTS2U860
77ADNO7A
LM35
XC5VLX1552FFG1153I
A31200444
LVTh340
AM27S19150DCS
MB4204
ATMLH018
MFI341S
B772P
MS1250DA993P PRICE
BP5034D5
NJR4261
C3198
P28PXL
CAYF41003F2
PIC17C4316P
CM123008CS
RF6525
D2499
S24CS08AKGZ
DL5140C350
SE7889LF
SN74AHCT367PW
FPX60020
ST52T440G3B6
1084 33PM
GS816136BT150IV
STRG6654
1N5623
HI546
TB2929
29051
2N04h5
ICX642AK
TDA7407
2SD1577
ISP1520BD
32AV703R
K3564
TMS320C6727BZDH
4921QP1036A
KKEY
74164
LA8670
V4580 SOP8
MAX232
4580
OULUS AIHAN
PS7W5UIPB
6HKB 07501758
MAX125CEAX
CS7721CN
SAMSUNG
IPB80N06S3L06
h30R1202

Search Word
LM324
LM358P
EPAD
IPB47N10S33
53P8
P80NF5
TDA9377
TRANSISTOR TT2222
5Q12656
2SA143
IMBH50D060 MOSFET
1302H02
GM7008EF
STRW6556A
SY 164 K N
TA8864AN
SRE103020 G03 20VDC C0811
HY27UT088G2MTPCB
B7324L16
ZE003
TDA8139
6HKB07501758
NAND
SC1009PN
TVR10471
RJH60F5
SUCS102405
6HKB
2Q12656
XTR105
TDA9370PS
BBK DV216SI
TRANSISTOR J6810
PH90
C54713
SPMC65SF
IC POWER 2Q12656
51A1020V13
EXCELSA24T
ATMLH042
MAX2606
OKS2C
CS1694
LAF0001
CX20199
VT1157SF
BTW69200NS
S5h2411
V23042B2205B101
CXD9841
ASMS540012D
STK401140
Dh421
STRF6267
POWEC PMP11,48SIC ACDC
7495
FKV550
KBU602RS603
SE135
MX0541
CS213 E37A
TMS91429CT
CXM4015AR
D882P
DIOD 3PHA20
STRG6153
IPB036N12N3G
IXFK180N15P
D5040
PFD 2006
STRG8656
RC3866 PDF
LG6319R
STR 6651G
CA1371H02
2SC124E
SIE20034 PDF
AKO4518
333AJ
D718
ATMLU
50361667
IMBH50D060
BC547
YT3105G
TDA3640
L9113
TA2040
LA76938N
0347 KEAD2 XZ56010
D78F0454
3SK74
MAX7219CWG
TAA691
SPYN
D880
DMO365R
MSG106
SN755866
STRG6353
TDA2009A
4921QP1037A
DSE16012
AQ85
HL1606
J5027R
C4769
FN 651
26E62Nh30
LHI878
SW5189C
MB90003A
TDA 9381
SG90 SERVO
TT2222
BA50BCO
MCP67MV
TDA12062HN1F00
ZO607
C3205
MIP2h3
ADUC10S020R5
2SK2723AZ
PIONEER PA2007
STRF6456
BCM6421IPB
TA7161
K9HCG08U1D
MSC1692IPW
CX20125
062DJRC8013B
53P84
RSN309W44
TDA2002
2SK49
DKQE
B649A
TA7772P
ZC5094
RSN315h52
STC89C52
WWW. XXL.COM
74151
TDA3004D2
SIE20034 SCHEMATIC
4556D JRC 0017A
E ACS108 5S Y632
K2545
KAD7001
30554
TT2204
3N80
K2645
A1SHB
LA76950N7N57T3E
OPO7CP
4606
74LS04
20CL36
CLC014AJE
D882
STRG5653
EC35
K3569
S3C6410XH
STRG8654A
MCZ3001DB
C1520
GM2621
SI4102
Ph5148 ZENER DIODE
S6C2B91
3D72252.5
40N03P
CD4022 DISCRIPTION
MR2520
CHN063AC
SP571D
STK0039
ATMLU830
BSM204A
ZNRV14201U
C520D
A1757
LM12
ATMEL 0833
RF2010
203D6
PBTGF30
TDA1515BQ L
MP5060
ICX453AQ
RSN310R36
LB1887
1377B
UPC1235
A51DC
D2061
817B
L73C
MT1389DE
LA76931
TOP227ORDER NO. 3014629
CXD101106Q
34063
PIC16F628A
J6810
MRC BTA16 600B
h30R120
TA3020
MIP2F4
SDC2921
GC7137
2SA8018
TLP2814GB
LA3600
AAAA
MUR1520
CS1500FSZR
SH6601AD
GRM319B11h203K
2SC2328
TMS320E15JDL
LA76952
AD574AKN
NCP1212DR2
CTV 670 T1
SJ2252
H50601DRG
2SD1297
TPC8016
LD33CV
ADSPBF531
NG45AB
SM6135W
HCNW137
2SK2135
TS1003
LM1391N
AM5898N
NT68667FG
D1518210571
SN74LS01NS
HD64F7144F50V
3127ADJ
TU04M
LM340T5
AOC56A1125117B
OPT210
D43400085L
0402B102K160CT
SPMP8010
HGT5A27N120BN
3582
U574
LMH0024MANOPB
P31AR
D8041AHC
1. 5SMCJ13AIMGMENUBUY.GIF
HN1C03F
3V150H
LSC4042
ATMLH
PANASONICTXLR32C10
DD09SNTS
1271A
HTTP:IC2IC.COMMESSAGE.JSP?E07
4310HP
LTWBD06BMMALL7001
ATZDG532
PE5405A
1612508EX
STK795
IC TBA05
4606BD5A14
UPD78F0521AGB
M3710A
B32355K2104
PIONEER DEHP55BT
DMO 465R
1N1615A
ICS9LPRS
5201G
VA7068LF
M56746
BA5888FP
DS2VESDC5V
1N3012A
STRZ2154B
INK0002AX08
593A
VP1310N3
MAX038
BCM6301
PT2248
DTA144TE09
1N3330R
SZ6A30
IRF9120
6358N
W9NK902
MAX7651
BISM2
QM200DY24
E32 2080H
1N4007
TA7146P
IVRLF
7064
XC4005TM6PG156C
MBS374T1EF
BT8069AKPIMGLIGHT. GIF
RA45WK
EIC4121
1N4370CTR1
TAG8438
JENISJENIS
YC023
MC74HC08ADR2
BUZ41A
RFDH
EP82562ET
1N4577ATR12
TC835
K0303028
74LS04N
Z7MY718
MCR18EZP
C1167C2
ROS1357
ETRAX
1S20
TDA12156
K3407
78MR05
ZT1459
MG75J2YS45
C331
RTM862480
F65545
20CL36 TRANSISTOR
TDA7057
K9GAG08
854622
MIPO222SY
C5885
S30050Q5880X1002
TDA9345PSN331864
9014
MN15287DIA
CCHT3147024161
SACH003GP02
FR10
29F080
TEA2025B
KPA70
99947P130
MP4021DS
CD7522CS
SC65895D125AR2
G2R14
2N3421ASMD05
TL082IP
L1A7149
A2601H
MS3475L1210PX
CLESKR6
MSC1692
CM1400DU24NF
GEC6B
2SB1368
TLP549
LA4301
AC150150
SHEMA TV MIJOTA 6
GRM426COG472G
2SC3336
LA7845
AD7341JP
NCP34063PB
CX1084
SK62
HA12002
2SD1863TV2RIMGMENUBAR. GIF
TPS3808G33
LEA75F48
AF8AV
NJM2153D
SMAW20005
HD14013BP
2SK3478
TS27C64A25VQ
LM1830N
AMBE2020
NTE5539
D1609
SN751509FT
HD74HC244AFP
323803001001D
TVP5160
LM356
APC2010
OX16PCI958PQAG
D4503BC
0624LES
HI43SH
36MB40A
LN293
AT29LV51212
P62NS04Z
1020Y
ST72F324J4T6
HP112600
4013
UDZSTE1715B
LT1083
ATMLH016
PC123C
DDB6U205N16L
12C509A
STK404050
HW101A
4410GE
UNR3. 3IMGBINQUIRY.GIF
LV165A
AX1117ADJ
PERSAMAAN IC BL 2025 BT
16F676I
STP10NK80ZFP
IC4047BE
4742AP
USBMLUNIVERSAL
M37702M4
B4381
PJ358
DMO465R
1N222
ICVL0518030FR
VC0703PLS
M62364FP600
BA6209 008h25
PQ07VZ01ZP
DS8897AN
1N3021CUR1
STV224X
59C11
MAX1638EUB
PT2325 PRICE
DTB523YM
1N3650R
T127010
IRFP9240
65C1168
WCN20056SRC
MAXIM1518BE
BIT3713
QT113
EC35102
1N4104URTR1
TA7388
716G
XC62AP4702PRIMGLIGHT. GIF
MC14081BCP
BTA416008
RB4S028983
EL2260CN
1N4412B
TB2929
Jh540A
74ACT257
YG805C10
MCC162
BYO28E
RH80530
EPF10K30EF256
1N457A
TC9308AF045
K1120
74LS382
Z8612812PSCSL1635
MCX312
C12PH
RSN307M44A
PS7W5UIPB
XC2151A519MR
UPD3747
FC0V474ZFTBR24
IMT4T108
FTZ6.8ET148
74LS02
EMD9T2R
RB160VA40TR
EPAD

Search Word
SCT 280.04.10.U
NE5044
TS4B05G
BU9432
2SB1275
DTA123JETL
LM2685
SN755866
DTC114YETL
M8J9A132
AN5160NK
TDA7000
UMC3NTR
28DG17E
GL3HD401E0S
RB160VA40FHTR
2SD2150
TNT4882CAQ
2SB1132T100Q
4580
87CM
STRG6153
LT1034BCZ2. 5
B20100G
MAX232
ATMLU
STK58C408
HBJ004
STRG6353
ACT30BHT
HCT541GJ
BA5839FP
IRF4310
431AC
OEC12C887
2SA1757F
BC6145
UMH5NTR
ATMLH
2SB1189T101P
DNA1002D CARACTERISTCAS
CXA1450M
LM3886
STRV 152
UPD75212ACW A79
C5198
LA76931
4410
ML501P73
J02E130071
RIB14MH
BTW69200NS
RJP30E2
2SA2071T100Q
MC68L711E9FNE2
MS24662
DAN202UT106
MIC21304YTSE
IPB47N10S33
88F529
NTE1670
NEC MYS78F05476 S
US6J2TR
P4413C
STTB1206D
h30R120
TRANSISTOR BU724
2SA1797T100P
STR W6553A
B649A
1718L
3955SP
UMW1NTR
DTC34LA00
TA75747P
78LRO5
MIP2h3
2N2222
STK730130
TA8864AN
TEA1533AT
PC017
W991B9331
QO365R
D2030A
UMG9NTR
OV7660KL6A
BCM6421IPB
C3783
1Z13A
TL074
IPB80N06S3L06
2SD1856
2SD2150T
D1047
2SC2412K
LAF0001 VJ07
33PPS
STC11F01351LSSOP
BTS716G
RJH60F5
TDA7560
F65550
VIPER22A
Y2010DN
R4363
DB3C314
LS9153
74189
EL6218
TD62803
TDA8842S1
A0201D
FSF10A60
TPS51126
HCF4052BE
MST717C
U1620
UPC1488 H CIRCUIT
BA18DD0W
P0903BDG
PHO1B12
BYV14340MA
PS7W5UIPBINDEX. PHP
1F28SF
JSI 150206
CNY83A
CXA2133
LA7673
2SK4077ZK
40N03P
D5072
LM393
LT1083CT
STK496270
M37702M4
STRW
E01A61CA
M82C532
TA8122N
TDA9367
A114
TLP1025
AD45010
MT1389DE
HD6473802FPV
HEMX2021
HY57V168010A
P31AR
ICX63
RC 3150
JZC49HA
2N222A
S3C4510B01QERO
CXD2463R
2SD2170
SHUNT
3037CS
LM1084
SN74HC540N
DG1U
M37702MA670FP
STRX6759
E412D
MA2S
8M05AG
MCRF355
A2231
AD706
GWF102
UTC7640
HJ4052
W25X10VSNIG
052AC
C1384
PXA210B1C200
1N407
IX3031CE
CDB5345
2N7002
KA7552
S6T2LMC
SD431
333AJ
D1406
LME49720MA
STPR10
TDA4866
MDD1653
ML60124R
TMC3K4JB2. 2KTR
UM61256FK15
V24C12T100BL
B221J
HM62V8512CLRR5SL
OP290GSZ
BAS45
PC120
XC68LC302PU20B
INA199A3DCKR
ZVP2106G
IRF830
2SC3552
CY7C63001CPXC
2SJ104
LBM2016T1R8J
35YXh2200M125X30
D1691
LM2575
LP2989AIM3.0
STC90C52RC
5805
LU1T041
817C
F12C20C
MC4570
A42MX16VQ100
MM1646
TNT4882CA
APC2010
MX10EXA
HMT03D
W9NK902
PCD45
Xh514HGIV01E
BU5027
IOR 920156
IRFPO64N
1S1555
RM5261A350H
2SC5426
SKPMAQE010
LM324
5BD27ED
STR5717
7404
MAX7318
87C405M1733
F630
MC711K4CFUE4
TDA8361
957A
A8800
HP1458
IP1725
PS219634S
C3886A
1ZB270X
JRC386
CM1335
3L61FC4
D3906C
STK405110A
STRG5653
TA124
EIC4041
F9Z24N
MC74HC08ADR2
TDA8566Q
9L15A
FS04
ARK7118PFA
NCP1653
UPC1197
ATMLH824
HD74LSO4P
HSP43220JC
BD9781HFP
ICS2595MD04
PDG30016
18LF252ISO
C4834
K4T1G164QQ
KIA6283A
SFSS112DM
2SK3566
LDS6201NTGI
D472
DATASHEET500765RT
DP14L15L05 DM024
741LS47
EMEG770
FC0V474ZTBR2
TDA9353PS
GMC21CG471J50NTLF
MP2301
AM5888S
MT1379
AS6300SA
BA5415A
HX8806ALAG
PIC16F676
PT2248
2K3 HA17324A
KIV4
SCP6G44
4151CP
SST39WF800A904IM2QET
6601D
DS1990B
M37702M4A670FP
74HC245
TA8804
7920B
MC1451582FN
TDA2002
8D015W35SN 5
TDA9381
A1SHB
FZh231
GS34063P
UDA1355H
NEC824A
UT165L48
B084SN03V2
HY5V26CLFH
XC2S150PQ208AMS0633
IMh34T110
PIONK60ZFP
PW130
1N3754
C54713
K192A
2N6660
CS1684E
KA2201
2SC2478
32R4610A4CL
ST358
56H09D
DG309C
MC2831
TDA2611AQ
AN7591
MT69
B12881
XC4036XL09PG411C
2SA1602AT111E
KTY216
SDC2921
2SD5024
CY7C63743PXC
LB11967
D1555
LM2003
44X4278
DST440
M4T32BR12Sh2
811600
H7555
ATMEGA816PU
NJM3771FM2
100903HA
XCRE18
16F876
2594H
K2943
SE444
2SJ413
386N
SOC2222AHBR
45580
DLP32C3
DTC113ZSATP
MAX4418EUD
Th2621B
A7840
G73NA2
TNY178PN
TT2146
UMG9NFHATR
HD6477043AF28V
VCT49XYF
BCM5318
1037H
C3687
1SS226TE85RF
CANON ROCK
CX0049
2SC5824T100R
LRTBGFTG
STK2058IV
5Q0765RT
STRF6456
74151
TA0477A
EFB0405LD
MB510
8821CRNG5JB2
MOC3021
B941
OZ960G
WS57C010F45J
IRS20956S
R4553AE1226
RSN310R36
KIA278
2SD1664T100R
SFH881YF401
LD7552
SM6135W
LM356
LSC4042
7805
MBR3045
MCC5616
TDA9340PS
MIP2C1
TL431A
ACT45B
ATMLH946
BA258
P18FPVGR
BFR93
2150
CXA2133S
SG8002CA
CY7C66113PVC
LG8838
40N60
D5287
LT168G
6451
M37702M4670FP
74ACT125FCQR
M8504914S11W
MC14504
TDA9377PS
A1281
FW8280
MIP836
TLP281
AD5620BRJZ2
AN17830
UCC28084DR
HD6473802HV
AX5326S3
BA5888FP
000709037RLF1
X60008
PIC18F4620
12C509A
IRF4710
RT8841
KLD 408 D01
SD0126921
D13007
ST15518BVC
LTC1734
DS2VESDC5V
MA2S11
7A0517W
8N60C
FGPF4633
TDA9536
ULN2002
UTC78D05
OISB6210
BA7810HFP
PAM8902KER
XC4005TM6PG156C
IRF630
1N4148R
24C16
K2545
RTL8201CP
S93C66DV
2SC2879
CY7C26335JC
ST72334
STPS30
6N60LATA3T
M48T86PCI LITHIUM BATTERY
TC4052
MC33362DWG
FMh30N50E
MDP1603
TEA2165
MR24
UM8168L
ATMEGA644P
B25834F4685K1
HMC213 pdf
XC9572TM10C
POKER
JDSU
KB910Q
2SJ104BL
LM2575D2T12R4G
M51426060TK

1N4007 Распиновка диода, особенности — объяснение с примерами схем

Диод — это базовое полупроводниковое устройство с PN-переходом, хорошо известное в мире микроэлектроники. Потому что он изготовлен из материалов типа P и N. Он действует как односторонний переключатель, который позволяет току течь в одном направлении и останавливается в другом направлении.

1N4007 относится к семейству кремниевых элементов серии 1N400X. Это выпрямительный диод общего назначения, который служит для преобразования сигналов переменного тока (AC) в сигналы постоянного тока (DC) в электронных устройствах.

В этом руководстве будут обсуждаться его распиновка, функции, спецификации, примеры схем и приложения.

Содержание

1N4007 Схема контактов

На следующей схеме показана схема логического символа вывода диода 1N4007:

Он имеет две клеммы: анод (положительно заряжен) и катод (отрицательно заряжен). Диод имеет два состояния, основанных на соединении анода и катода.

Чтобы ток протекал от анода к катоду, анод должен быть подключен к более высокому потенциалу, чем катод (прямое смещение). Ток, который течет от анода к катоду, известен как прямой ток. Обратное смещение ограничит протекание тока и может повредить устройство, если приложенное напряжение больше, чем обратное напряжение пробоя. При обратном смещении через диод протекает ток утечки, который пренебрежимо мал по сравнению с прямым током.

Diode Configuration

The following tables lists the pin details of anode and cathode terminals:

Pin Name	Function
Anode	+ve carries terminal and current always flows в анод.
Катод	-ве носители и ток всегда уходит с катодного вывода.

Преклонение перед временем восстановления

Как и всем диодам, 1N4007 также требуется время обратного восстановления для восстановления при переключении из режима прямого смещения в режим обратного смещения. Во время обратного восстановления диод вырабатывает большой обратный ток, который выделяет тепло. Чем выше частота входного сигнала, тем большее время диод восстанавливает свое состояние. 1N4007 — низкочастотный диод из-за большого времени восстановления. Поэтому его следует использовать только для низкочастотных приложений.

1N4007 Характеристики и характеристики

Пиковое обратное напряжение: 1000 вольт
Среднее время вперед: 1a
Неопределяющий пик вперед: 30a
Рабочий соединение Температура: -550c -1750c
. Обратный ток: 5 мкА
Тип упаковки: DO-41

Ниже перечислены некоторые другие характеристики:

Низкое прямое падение напряжения
Высокая допустимая нагрузка по току
Практически незначительный обратный ток
Очень высокое обратное пиковое напряжение

1N4007 Пример схемы

Теперь мы рассмотрим несколько примеров схем 1N4007 в этом разделе:

1N4007 в режиме прямого и обратного смещения приложенный к клемме анода + ve по сравнению с клеммой катода, говорят, что диод смещен в прямом направлении.

Когда это приложенное входное напряжение становится больше 0,6 вольт, диод IN4007 действует как короткое замыкание. 0,6 В — это прямое падение напряжения 1N4007.

Данная симуляция Proteus является прекрасным примером концепции переключения диода:

Две схемы представляют состояния диода. Первая схема показывает состояние диода с прямым смещением. Анод подключается к источнику питания, а катод к земле. Таким образом, анод диода находится под более высоким потенциалом, чем катод, из-за чего ток может превышать его область обеднения. Через светодиод проходит ток, и он загорается.

С другой стороны, вторая схема демонстрирует состояние обратного смещения, при котором ток не может течь из-за обедненной области, и светодиод не светится.

1N4007 в качестве регулятора напряжения

Эта схема демонстрирует использование диодов 1N4007 в качестве регулятора напряжения. Схема представляет собой изображение регулятора напряжения:

Диод имеет область обеднения, и при преодолении барьера происходит падение напряжения на 0,6 Вольт. Используя это падение потенциала, мы можем сделать регулятор напряжения в соответствии с требованиями.

Чтобы получить 3 Вольта от источника питания 9 Вольт, десять диодов 1N4007 соединены встречно-параллельно в последовательной конфигурации. Когда прямой ток течет от первого диода через анод к катоду, напряжение на первом диоде падает на 0,6 В, а входное напряжение для второго диода составляет 9-0,6 = 8,4 В. Аналогичный процесс происходит для каждого из диодов и входное напряжение постепенно снижается с 9 Вольт до требуемых 3 Вольт и может быть использовано для работы любого электронного оборудования с потребностью ~3В.

Это не рекомендуемая конструкция для практических проектов, но пример схемы используется только для демонстрации использования диода 1N4007.

1N4007 Alternative Options

1N4148
1N5408
1N5822
1N4733A
Zener Diodes

Applications

Rectifiers
Freewheeling diode applications
Embedded systems for switching
Power supplies
Цепи защиты

Техническое описание

Ссылка на техническое описание приведена ниже, чтобы увидеть более подробную информацию и технические характеристики диода 1N4007.

DataHeetDownload

Связанные статьи:

, излучающий световой диод
Photodiode
5V Одноканальный реле
GP2Y1014AU0F — Seasor
GP2Y1014AU0F — Seasor
GP2Y1014AU0F — DAMORENTICAR
GP2Y1014AU0F — DAMORENTICAR

GP2Y1014AU0 Рубрики Электронные компоненты

Подписаться на блог по электронной почте

Введите адрес электронной почты, чтобы подписаться на этот блог и получать уведомления о новых сообщениях по электронной почте.

Адрес электронной почты

диод%201n4040 спецификация и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить часть CUZ30V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 30 В, USC org/Product»> CUZ12V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 12 В, USC МУЗ5В6 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 5,6 В, USM CUZ20V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 20 В, USC CEZ6V8 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,8 В, ESC org/Product»> CUZ8V2 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 8,2 В, USC

диод%201n4040 Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог Лист данных	MFG и тип	ПДФ	Теги документов
фгт313 Реферат: транзистор fgt313 SLA4052 RG-2A диод SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096 диодов ry2a Текст: Нет доступного текста файла	Оригинал	PDF	2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 фгт313 транзистор фгт313 SLA4052 Диод РГ-2А SLA5222 фгт412 РБВ-3006 ФМН-1106С SLA5096 диод ry2a
диод перекрестный эталон Реферат: диод Шоттки перекрестный эталон MV3110 AH513 AH512 AH761 диод Ганна Ah470 импатт диод DMK-6606 Текст: Нет доступного текста файла	OCR-сканирование	PDF	MA40401 MA40402 MA40404 MA40405 MA40406 MA40408 перекрестная ссылка на диод перекрестная ссылка на диод шоттки МВ3110 AH513 AH512 AH761 Ганн Диод Ач470 ударный диод ДМК-6606
2002 — SE012 Реферат: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B Текст: Нет доступного текста файла	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N СТА474 UX-F5B
Антенна GPS AT65 Резюме: MA4EX580L1-1225T MA4ST1081CK-287 ELDC-17LITR MA4ST1081 MA4P789ST-287T и т. д.1-1-13tr MAALSS0042 MAAVSS0007 MADRCC0013 Текст: Нет доступного текста файла	Оригинал	PDF	АМ50-0002 АМ50-0003 АМ50-0004 АМ50-0006 АТ10-0009 АТ10-0017 АТ10-0019АТ-108 АТ-110-2 АТ-113 GPS-антенна AT65 MA4EX580L1-1225T МА4СТ1081СК-287 ЭЛДК-17ЛИТР MA4ST1081 МА4П789СТ-287Т и т.д.1-1-13тр МААЛСС0042 MAAVSS0007 MADRCC0013
диод Реферат: Стабилитрон диод 1N4148 «Диод ВЧ» стабилитрон А 36 коде диод 1n4148 стабилитрон Шоттки диод Стабилитрон частотный высокочастотный диод 8889 Текст: Нет доступного текста файла	OCR-сканирование	PDF	1Н4148 1N4148W 1Н4150 1N4150W 1Н914 1Н4151 1N4151W 1Н4448 1N4448W 1N4731 диод диод стабилитрон 1N4148 «высокочастотный диод» стабилитрон А 36 кодовый диод 1н4148 стабилитрон диод Шоттки Частота стабилитрона высокочастотный диод 8889
КИА78ПИ Реферат: Транзистор KIA78p TRANSISTOR 2N3904 хб9D5N20P хб9д0н90н KID65004AF TRANSISTOR mosfet хб2D0N60P KIA7812API Текст: Нет доступного текста файла	Оригинал	PDF	2N2904E до н.э.859КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E КИА78пи транзистор КИА78р ТРАНЗИСТОР 2N3904 хб9Д5Н20П хб9д0н90н КИД65004AF ТРАНЗИСТОР MOSFET хб2Д0Н60П KIA7812API
СТХ12С Реферат: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F Текст: Нет доступного текста файла	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA7692SA770 2SA771 CTX12S SLA4038 фн651 SLA4037 sla1004 СТВ-34Д SAP17N 2SC5586 2SK1343 CTPG2F
2SC5586 Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 диод для микроволновой печи 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287 Текст: Нет доступного текста файла	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод для микроволновой печи 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной МОП-транзистор 606 2sc5287
2001 — диод РУ 3АМ Реферат: диод РУ 4Б РГ-2А Диод МН638С диод РУ 4АМ ФММ-32 СПФ0001 красный зеленый зеленый стабилитрон sta464c Диод РЖ 4Б Текст: Нет доступного текста файла	Оригинал	PDF
Варистор RU Реферат: Транзистор СЭ110Н 2SC5487 СЭ090Н 2SA2003 высоковольтный транзистор 2SC5586 СЭ090 РБВ-406 Текст: Нет доступного текста файла	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор RU SE110N транзистор 2SC5487 SE090N 2SA2003 высоковольтный транзистор 2SC5586 SE090 РБВ-406
фн651 Реферат: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343 Текст: Нет доступного текста файла	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 фн651 СТВ-34Д 2SC5586 ХВР-1х7 STR20012 sap17n 2сд2619 РБВ-4156Б SLA4037 2ск1343
1N4007 ДИОД ЗЕНЕРА Реферат: диод А14А диод ст4 диак диод а15а стабилитрон дб3 стабилитрон 1н4744 стабилитрон 1н4002 стабилитрон 5А стабилитрон 400в Текст: Нет доступного текста файла	OCR-сканирование	PDF	1N4001 1N4002 1N4003 1Н4004 1N4005 1Н4006 1Н4007 1N5400 1N5401 1N5402 1N4007 ЗЕНЕРСКИЙ ДИОД диод А14А диод ст4 диак диод а15а стабилитрон дб3 стабилитрон 1n4744 диод стабилитрон 1н4002 стабилитрон 5А стабилитрон 400в
хб9Д5Н20П Реферат: khb9d0n90n 6v стабилитрон khb 2D0N60P транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема ktd998 транзистор Текст: Нет доступного текста файла	Оригинал	PDF	2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E хб9Д5Н20П хб9д0н90н 6В стабилитрон хб2Д0Н60П транзистор КХБ7Д0Н65Ф Транзистор BC557 киа*278R33PI КХБ9Схема Д0Н90Н транзистор ктд998
К2Н4401 Резюме: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751 Текст: Нет доступного текста файла	Оригинал	PDF	РД91ЭБ Q2N4401 Д1Н3940 Q2N2907A Д1Н1190 Q2SC1815 Q2N3055 Д1Н750 Q2N1132 D02CZ10 Д1Н751

2012 — SR506 Диод Реферат: диод 6А 1000в SM4007 Диод Диод SR360 диод her307 Текст: Нет доступного текста файла	Оригинал	PDF	СМД4001-4007) СР560 ДО-27 UF4004 ДО-41 UF4007 10А10 LL4148 ФР101-ФР107 SR506 Диод диод 6А 1000в SM4007 Диод Диод SR360 диод her307
2006 — термодиод Реферат: Термодиод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование термодиодов в процессоре PowerPC 970MP Текст: Нет доступного текста файла	Оригинал	PDF	PowerPC970MP® 64-битный PowerPC970MP™ 970MP) 970MP термодиод Термодиод PowerPC970MP CY8C27243 PPC970MP PowerPC970MP™ PowerPC970MP PowerPC 970 PowerPC-970mp Использование термодиодов в процессоре PowerPC 970MP
Оптическое просветляющее покрытие OZ Optics Реферат: Лазерный диод 1550нм 1300нм 1550нм лазерный диод Радиальный sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A ЛАЗЕРНЫЙ ДИСТАНЦИОНЕР лазерный соединитель SMA 905 размер волокна объектив лазерный диод TILT rotATOR Текст: Нет доступного текста файла	Оригинал	PDF	-40 дБ Оптическое просветляющее покрытие оптического волокна OZ Optics Лазерный диод 1550нм 1300нм лазерный диод 1550нм Радиальное ОПТИЧЕСКОЕ ВОЛОКНО ЛДЦ-21А ЛАЗЕРНЫЙ ДАЛЬНОМЕР лазерный соединитель Размеры волокна SMA 905 линза лазерный диод НАКЛОННЫЙ ПОВОРОТНИК
Германиевый диод Реферат: 5-амперный диодный выпрямитель Германиевый диод OA91 aa117 диод 2-амперный выпрямительный диод-диод 2-амперный стабилитрон ДИОД 1N649германиевый выпрямительный диод OA95 диод Текст: Нет доступного текста файла	OCR-сканирование	PDF	1Н34А 1Н38А 1Н60А 1Н100А 1Н270 1Н276 1Н277 1Н456 1Н459 1Н456А германиевый диод Диодные выпрямители на 5 ампер Германиевый диод OA91 диод аа117 Выпрямительный диод на 2 ампера диод 2-амперный стабилитрон ДИОД 1N649 германиевый выпрямительный диод Диод ОА95
диод Шоттки 60В 5А Реферат: 30А Быстродействующий диод Шоттки Диод 20В 5А Диод Шоттки высокое обратное напряжение код маркировки 1А Диод Шоттки Диод 40В 2А Диод Шоттки код 10 Шоттки Барьер 3А Шоттки БАРЬЕР ДИОД ERG81-004 Текст: Нет доступного текста файла	Оригинал	PDF	5В/10А) 500нс, диод шоттки 60В 5А 30A быстродействующий диод Диод Шоттки 20В 5А Диод Шоттки высокого обратного напряжения код маркировки 1А диод Диод Шоттки 40В 2А диод Шоттки код 10 Барьер Шоттки 3А БАРЬЕР ШОТТКИ ДИОД ЭРГ81-004
Диод Ганна Реферат: Микроволновый кремниевый детектор Диод DW9248 микроволновый волновод Marconi gunn Silicon Detector УВЧ-диодный варактор диодный варактор с фильтром Текст: Нет доступного текста файла	OCR-сканирование	PDF	DA1304 DA1307 DA1321 DA1321-1 DA1338 DA1338-1 DA1338-2 DA1338-3 DA1349-2 DA1349-4 Ганн Диод Микроволновый кремниевый детекторный диод DW9248 микроволновый волновод Маркони Ганн Кремниевый детектор УВЧ диод варикапный диодный фильтр варактор
м2222а Резюме: BCB47B SOD80C PHILIPS BF960 PMBTA64 1N4148 SOD80C PXTA14 BCB47BW pzt222a BF606A Текст: Нет доступного текста файла	OCR-сканирование	PDF	БА582 ОД123 БА482 BA682 BA683 БА483 БАЛ74 БАВ62, 1Н4148 pm2222a BCB47B SOD80C ФИЛИПС BF960 ПМБТА64 1N4148 СОД80С PXTA14 BCB47BW пзт222а BF606A
схемы сварки Реферат: многопереходная «солнечная батарея» EMCORE CIC Солнечная батарея Emcore дуговой реактор солнечной батареи Многопереходная ячейка «солнечная батарея» с диодом Шоттки Текст: Нет доступного текста файла	Оригинал	PDF
2009 — 2850КТ Реферат: 2850MT 1200 RTV 2850FT RTV-615 1N6515 1N5550 scotchcast эпоксидный диод с piv 40 В Текст: Нет доступного текста файла	Оригинал	PDF	1Н6515 1N5550 2850КТ 2850 тонн 1200 РТВ 2850 футов РТВ-615 1Н6515 1N5550 скотчкаст эпоксидная смола горшечный материал диод с пив 40v
1998 — Стабилитрон 3 В 400 мВт Реферат: транзистор bc548b BC107 транзистор TRANSISTOR bc108 bc547 таблица перекрестных ссылок Транзистор BC109 DIAC OB3 DIAC Br100 74HCT Спецификация семейства IC TRANSISTOR mosfet BF998 Текст: Нет доступного текста файла	Оригинал	PDF	DS750 87C750 80С51 ПЗ3032-12А44 БУК101-50ГС BUW12AF БУ2520АФ 16 кГц BY328 Стабилитрон 3В 400мВт транзистор bc548b Транзистор BC107 ТРАНЗИСТОР bc108 Таблица перекрестных ссылок bc547 Транзистор BC109ДИАК OB3 ДИАК Br100 Спецификация семейства микросхем 74HCT ТРАНЗИСТОР МОП-транзистор BF998
УВЧ фазовращатель Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF

Предыдущий 1 2 3 … 23 24 25 Далее

Опыт доступности и воспринимаемое превосходство отношений

DOI:10. 1037/e5110-058
Идентификатор корпуса: 197982478

 @inproceedings{Stocker2006AccessibilityEA,
  title={Опыт доступности и воспринимаемое превосходство в отношениях},
  автор = {Шевон Л. Стокер},
  год = {2006}
}

Шевон Л. Стокер
Опубликовано 1 мая 2006 г.
Психология, бизнес

ШЕВОН Л. СТОКЕР: Опыт доступности и воспринимаемое превосходство отношений (под руководством доктора Лоуренса Дж. Санны) Подобно позитивной иллюзии люди демонстрируют для себя, люди также преувеличенно положительно относятся к своим отношениям. Это воспринимаемое превосходство включает в себя веру в то, что в чьих-то отношениях больше хороших черт и меньше плохих, чем в отношениях других людей, и оно играет функциональную роль в уменьшении сомнений и поддержании убежденности…

Просмотр через Publisher

cdr.lib.unc.edu

Опосредует ли легкость эффект легкости поиска? Метаанализ

В этой статье используются методы метаанализа 142 статей, 263 исследований и 582 размеров эффекта для оценки устойчивости эффекта легкости извлечения и того, опосредован ли эффект субъективной легкостью.

ПОКАЗАНЫ 1-10 ИЗ 45 ССЫЛОК

СОРТИРОВАТЬ ПОРелевантность Наиболее влиятельные статьиНедавность

Восприятие превосходства в близких отношениях: почему оно существует и сохраняется.

Выявлено, что ранее воспринимаемое превосходство предсказывает более поздний статус отношений (сохраняющийся или прекратившийся) и увеличивается со временем при диадной адаптации, а также приверженность объясняет уникальные различия в воспринимаемом превосходстве помимо самооценки.

Мои отношения лучше и не так плохи, как ваши: восприятие превосходства в близких отношениях0060

Это исследование изучает естественные мысли об отношениях, чтобы проверить гипотезы о склонности воспринимать свои собственные отношения как превосходящие отношения других людей. Используя…

Легко любить или не любить Тони Блэра: опыт доступности и благоприятные суждения об отношении.

Результаты показали, что политически незаинтересованные участники оценивали Блэра более положительно, когда они обращались либо к небольшому количеству положительных характеристик, либо к большому количеству отрицательных характеристик, в то время как на рейтинги благосклонности политически заинтересованных участников не влияло количество и тип доступных атрибутов. .

Воспринимаемое преобладание, воспринимаемое превосходство и удовлетворенность отношениями: большинство отношений хорошие, но наши самые лучшие

Б. Буунк, Регина Дж.Дж.М. van der Eijnden
Психология
1997

интимные отношения…

Позитивная иллюзия в близких отношениях

J. M. Martz, J. Verette, X. Arriaga, Linda F. Slovik, C.L. Cox, C. Rusbult
Психология
1998

В литературе высказывается предположение, что восприятие себя с другими распространены, в том числе такие формы «иллюзии», как чрезмерно позитивная самооценка, нереалистичность…

Ощущение превосходства собственных отношений и ощущение преобладания счастливых и несчастливых отношений.

В исследовании среди 141 голландского студента бакалавриата участники считали свои отношения в среднем лучше, чем отношения большинства других, и предположили, что большинство из них были счастливы и…

Процессы аккомодации в близких отношениях: теория и предварительные эмпирические данные.

C. Rusbult, J. Verette, G. Whitney, Linda F. Slovik, I. Lipkus
Психология
1991

Развита теория процессов аккомодации, представлены результаты 6 исследований . Приспособление относится к готовности, когда партнер совершил потенциально деструктивный поступок, к…

Преимущества позитивных иллюзий: Идеализация и построение удовлетворения в близких отношениях.

С. Мюррей, Дж. Г. Холмс, Д. Гриффин
Психология
1996

Предполагается, что удовлетворение связано с идеалистическим, а не реалистичным восприятием партнера. Чтобы обеспечить основу для оценки иллюзий отношений, оба члена семьи…

Опровержение предвзятости задним числом: роль опыта доступности и (неправильных) атрибуций

Л. Санна, Н. Шварц
Психология
2003

Уверенность в мыслях как детерминант убеждения: гипотеза самопроверки.

Приведены доказательства того, что величина взаимосвязи отношение-мысль зависит от уверенности людей в своих мыслях, и что эти эффекты самоутверждения наиболее вероятны в ситуациях, которые способствуют большому объему деятельности по обработке информации.

1N4007 Спецификации диодов и примеры применения

Введение

1N4007 представляет собой обычный кремниевый выпрямительный диод в пластиковой упаковке DO-41 . Он широко используется в различных схемах выпрямителей AC-DC , а также в схемах мостовых выпрямителей. 1n4007 использует однонаправленную проводимость диодов для преобразования переменного тока в импульсный постоянный ток в одном направлении. Поэтому он играет важную роль во многих цепях.

Каталог

9001-1N4007 DIODES. SM4007

Введение

Ⅰ Технические характеристики диода 1N4007

1.1 Диод выпрямителя

1.2 Что означает диод 1N4007?

1,3 1N4007 PINS и символ

1,4 1N4007 Основные параметры

1,5 1N 4007 Особенности

ⅱ 1N4001-1N4007 Series Diodes Comparrisons

Ⅴ 1N4007 Application Examples

5. 1 Example 1

5.2 Example 2

Ⅵ FAQ

Ⅰ 1N4007 Diode Specifications

1.1 Rectifier Diode

1N4007 is a kind of rectifier diodes. В случае малой мощности прямое напряжение составляет примерно от 0,6 В до 0,8 В. В случае большой мощности прямое падение напряжения часто достигает порядка 1В. Время обратного восстановления находится на уровне us и может использоваться только в низкочастотных цепях. 9Наибольшее распространение в электронике получили выпрямительные диоды 0921. Выпрямление полностью использует однонаправленную проводимость диода. Сигнал переменного тока преобразуется в пульсирующий сигнал постоянного тока путем блокировки отрицательного полупериода сигнала. Обычно используется в сочетании с конденсатором. Диод включен последовательно, а конденсатор параллельно. Функция конденсатора состоит в том, чтобы сделать выходной импульс более плавным за счет зарядки и разрядки, что ближе к постоянному току и является фильтрующим конденсатором. В соответствии с потребностями он делится на однополупериодное выпрямление и двухполупериодное выпрямление.

Рисунок 1. Пример схемы мостового выпрямителя 1n4007

1.2 Что означает диод 1N4007?

« 1 » обозначает 1 соединение.
« N » является регистрационным знаком EIA США ( Electronic Industries Association ), а диод с этой буквой указывает на то, что он был зарегистрирован в EIA США.
« 4007 » — регистрационный номер устройства в EIA США.

1.3 1N4007 Контакты и символ

PIN-код	Описание
1	Катод (-)
2	Анод (+)

1.4 1N4007 Основные параметры

Стандартное восстановление
Несущая способность при сильном ударе вперед: 30 А
Максимальный прямой средний выпрямленный ток: 1,0 А
Предельный параметр VRM≥50 В
Максимальное выдерживаемое обратное напряжение: 1000 В
Максимальный обратный ток утечки: 5 мкА
Прямое падение напряжения: 0,7 В
Максимальный обратный пиковый ток: 30 мкА
Типичное тепловое сопротивление: 65°C/Вт
Типичная емкость перехода: 15 пФ
Рабочая температура: -50℃～+150℃
Рис. 2. Прямой ток и напряжение

1,5 1N 4007 Особенности

Низкий обратный ток утечки
Устойчивость к сильным порывам вперед
Гарантия высокотемпературной сварки
250 ℃/10 секунд, длина провода 0,375 дюйма (9,5 мм).
(Стержень выдерживает тяговое усилие 5 фунтов (2,3 кг).)
1N 4007 Механические данные
Клемма: луженый осевой провод
Полярность: конец цветного кольца — катод
Место установки: Любое

Ⅱ Сравнение диодов серии 1N4001-1N4007

Модель	Ток (А)	Максимальное периодическое направленное пиковое напряжение (В)	Максимальное среднеквадратичное напряжение (В)	Макс. блокирующее напряжение постоянного тока (В)
1N4001	1	50	35	50
1N4002	1	100	70	100
1N4003	1	200	140	200
1N4004	1	400	280	400
1N4005	1	600	420	600
1N4006	1	800	560	800
1N4007	1	1000	700	1000

Ⅲ Альтернативные модели

1N4007 можно заменить на 1N5408 и 1N5399 . Если время обратного восстановления не требуется, можно также использовать FR107 и UF4007 .
Если требуется более высокая производительность, вместо нее можно использовать некоторые дополнительные лампы, такие как диоды Шоттки с быстрым восстановлением, которые могут улучшить характеристики источника питания, такие как 1SS294 , BAT54A , 1N5818 , SB540 ,1 и так далее. Это может значительно улучшить низкочастотную характеристику источника питания.

Модель	Максимальное обратное пиковое напряжение (В)	Средний выпрямленный ток (А)	Макс. пиковый импульсный ток (А)	Максимальный обратный ток утечки (мкА)	Прямое падение напряжения (В)
1N5399	1000	1,5	50	5	1,5
1N5408	1000	3	200	5	1
РЛ157	1000	1,5	60	5	1,5
1N4007	1000	1	30	5	1

Ⅳ 1N4007 по сравнению с SM4007

1N4007 и SM4007 относятся к одной серии моделей. Отличие заключается в префиксе модели, то есть отличие отражается в форме упаковки. 4007 — выпрямительный диод, обычно используемый в низкочастотных источниках питания. Его ток составляет 1 А, а выдерживаемое напряжение — 1000 В. 1N4007 относится к серии выпрямительных диодов 1N4000. К аналогичным моделям этой серии относятся 1N4001, 1N4002, 1N4003, 1N4004, 1N4005,1N4006 и др. И главное отличие между ними заключается в выдерживаемом напряжении.
Обычно используемый пакет 1N4007 — это Двойной рядный пакет , который представляет собой DO-14 пакет . Но существуют разные пакеты для диодов одной и той же модельной серии, такие как пакет микросхем SMA и пакет микросхем SOD123 . Различные корпуса одного и того же типа диода будут использовать префикс модели, чтобы различать их, и большинство компонентов SMD будут указывать модель по коду. Например, код 4007 для пакета SMA — M7 , а код 4007 для пакета SOD123 — обычно 9. 0011 А7 . Еще одна разница в префиксе модели будет использоваться для обозначения разных производителей.

Рисунок 3. Пакет DO-41

Параметры SM4007 и 1N4007 абсолютно одинаковые, они тоже выпрямительные диоды (1А, 1000В), и их тоже разделят на мультимодели. Основное отличие от 1N4007 — упаковка. SM4007 представляет собой цилиндрическую пластиковую упаковку, которая является упаковкой DO213, но 4007 этой цилиндрической упаковки обычно не используется.
Хотя параметры различных корпусов диодов одного типа в основном одинаковы, при использовании диодов необходимо учитывать взаимосвязь между выдерживаемым напряжением и током. Возможны небольшие отличия в механизме изготовления диодов разных субкорпусов, которые будут иметь некоторую разницу в параметрах, например, термическом сопротивлении.

Ⅴ 1N4007 Примеры применения

5.1

Пример 1

Лампа выпрямителя промышленной частоты с медленным восстановлением 1N4007 используется для выпрямления обмотки питания основной управляющей ИС для решения проблемы высокого напряжения смещения в многоступенчатой схеме. система намотки. Используя определенную микросхему в качестве источника питания DVB с 5 выходами, в процессе массового производства было обнаружено, что уровень брака был высоким, и симптомом было то, что источник питания не работает или икает. После проверки обнаружено, что напряжение питания микросхемы слишком высокое, и срабатывает механизм защиты микросхемы от перенапряжения.
Всем известно, что для источника питания с несколькими выходами достижение хорошей скорости перекрестной стабилизации является серьезным испытанием навыков проектирования трансформатора, и неизбежно слишком высокое напряжение обмотки источника смещения. При серийном производстве нескольких комплектов блоков питания изменение конструкции трансформатора, очевидно, не является хорошим решением.

Рис. 4. Схема управления ИС

Также ограничено увеличение сопротивления выпрямительного диода последовательно. Потому что его основная функция — отфильтровывать пиковое напряжение, а то, что заставляет ИС защищаться, — это высокое напряжение смещения обмотки. В это время отражается очарование медленной трубки выпрямителя. Заменить диод быстрого восстановления HER107 на 1N4007, проблема решена отлично. Из-за того, что нагрузка невелика, серьезных проблем при нормальном использовании схемы не возникнет.

5.2

Пример 2

В схеме поглощения УЗО в обратноходовом преобразователе используется медленно действующая трубка 1N4007 для решения проблем пикового напряжения индуктивности рассеяния и электромагнитных помех на главном выключателе. Потому что, если конструкция трансформатора нецелесообразна, а индуктивность рассеяния велика, напряжение индуктивности рассеяния будет большим, когда трубка переключателя выключена. Между тем время генерации будет больше, что приведет к относительно большому напряжению MOS и чрезмерному электромагнитному излучению.

Рис. 5. Цепь поглощения УЗО

При использовании 1N4007 колебания стока полностью подавляются, а пиковое значение значительно снижается, что снижает напряжение МОП-транзистора и значительно улучшает электромагнитные помехи. Пик напряжения R1 станет больше, потому что время обратного восстановления 1N4007 больше, поэтому электричество C1 будет вызвано обратным потоком. Эксперименты показали, что уменьшение потерь R2 повысит эффективность источника питания, но фактические измерения не выявили повышения эффективности, поэтому здесь мы будем сохранять нейтралитет. Однако рефлюкс энергии действительно существует, и это показали как теоретический анализ, так и результаты реальных измерений. То есть 1N4007 будет выделять больше тепла, поэтому такое решение подходит для маломощных Flyback, для мощных не рекомендуется. Если в конструкции нагрузка по напряжению МОП относительно велика, а общая электромагнитная помеха превышает стандартную, вы также можете попробовать использовать 1N4007.

Ⅵ Часто задаваемые вопросы

1. Для чего используется диод 1N4007?
1N4007 представляет собой выпрямительный диод, разработанный специально для цепей, в которых необходимо преобразовывать переменный ток в постоянный . Он может пропускать ток до 1 А и имеет максимальное обратное напряжение (PIV) 1000 В.

2. Какой тип диода 1N4007?
Выпрямительный диод
1N4007 представляет собой выпрямительный диод , разработанный специально для цепей, в которых требуется преобразование переменного тока в постоянный. Он может пропускать токи до 1 А и имеет максимальное обратное напряжение (PIV) 1000 В.

3. В чем разница между in4001 и in4007?
Отличия : Пиковое повторяющееся обратное напряжение 1N4001 составляет 50 В, а 1N4007 — 1000 В. Среднеквадратичное обратное напряжение 1N4001 составляет 35 В, а 1N4007 — 700 В. Типичная емкость перехода 1N4001 составляет 15 пФ, а 1N4007 — 8 пФ.

4. Могу ли я заменить 1N4148 на 1N4007?
1N4148 и 1N4007 можно заменять друг другом при общем малом токе (менее 100мА, обратном напряжении ниже 100В) и неважных случаях.

5. Можем ли мы использовать 1N4007 вместо 1N4001?
Да , 1N4007 может выдерживать более высокое обратное напряжение (Vr), 1000 В против 50 В.

6. Какой ток может выдержать диод 1N4007?
Максимум, что может провести диод за один раз 30 ампер .

7. Что такое 1N в диоде 1N4007?
1N означает полупроводник с одинарным переходом. 2N означает полупроводник с двойным переходом. 1 означает 1 соединение. Поскольку диод изготовлен из двух разных типов полупроводников P и N, между ними образуется переход.

8. Какое падение напряжения у 1N4007?
0,6 В — прямое падение напряжения 1N4007.

9. Что такое диод 1N4002?
1N4002 — это диод из семейства диодов 1N400x. Это серия диодов общего назначения . Диоды этой серии широко используются для выпрямления в электронных приборах, а также для других целей, таких как блокировка напряжения, повышение напряжения и т. д.

10. Что такое диод in4004?
1N4004 представляет собой выпрямительный диод с максимальной допустимой нагрузкой по току 1А и выдерживает пики до 30А.

11. Что такое диод M7?
Диод M7(1N4007) представляет собой выпрямитель общего назначения M7 для поверхностного монтажа и имеет обратное напряжение с пластиковым пассивирующим переходом от 50 до 1000 В при прямом токе 1,0 А. Ниже перечислены особенности: • Пластиковый пакет несет Лаборатория андеррайтеров. • Класс воспламеняемости 94В-О.

12. Как определить диод 4007?
Катодная клемма может быть , обозначенной с помощью серой полосы, как показано на рисунке выше. Для диода 1N4007 максимальная допустимая нагрузка по току составляет 1 А, он выдерживает пики до 30 А. Следовательно, мы можем использовать это в цепях, рассчитанных на ток менее 1 А. Обратный ток составляет 5 мкА, что незначительно.

1N4007 Диод: схема выводов, эквивалент, применение [Часто задаваемые вопросы]

1N4007 — выпрямительный диод с PN-переходом.

Этот блог охватывает 1N4007 Диодная расписка выпрямителя, функции и другую информацию, включая его преимущества, приложения и как использовать это устройство и т. Д.

Каталог

30026

1N4007.

1N4007 Характеристики

1N4007 Преимущества

1N4007 Типичные области применения

Where to Use 1N4007

1N4007 Mechanical Data

1N4007 Parameters

1N4007 Package Information

1N4007 Alternatives

How to Safely Long Run 1N4007 в цепи

1N4007 Популярность по регионам

1N4007 Анализ рыночных цен

Компонентный таблица данных

. Эти типы диодов пропускают электрический ток только в одном направлении.

Поэтому его можно использовать для преобразования переменного тока в постоянный. 1N4007 электрически совместим с другими выпрямительными диодами и может использоваться вместо любого диода серии 1N400X.

1N4007 имеет различные применения в реальной жизни. Например, применение обратных диодов, общее выпрямление источников питания, инверторов, преобразователей и т. д.

1N4007 Распиновка

1N4007 имеет два контакта, анод и катод соответственно. Оба штифта имеют противоположные заряды. Два контакта, их названия и заряды показаны в таблице ниже.

IN4007 Распиновка
Пин. №	Название контакта	Оплата
1	Анод	+ ве
2	Катод	-ве

1N4007 Особенности

Низкое прямое падение напряжения;
Низкий ток утечки;
Высокая способность помпажа вперед;
Погружение под пайку 275 °C макс. 10 с, согласно JESD 22-B106.

1N4007 Преимущества

1N4007 — это используемый диод общего назначения. Обычно он предназначен для использования в качестве выпрямителя в блоке питания электронных устройств для преобразования напряжения переменного тока в напряжение постоянного тока с другими фильтрующими конденсаторами. Это диод серии 1N400x, в которой есть и другие подобные диоды от 1N4001 до 1N4007 и единственная разница между ними заключается в максимальном повторяющемся обратном напряжении.

Кроме того, его также можно использовать в любом общем приложении, где необходим обычный диод. Диод 1N4007 предназначен для работы с высокими напряжениями и легко выдерживает напряжения ниже 1000В. Средний постоянный ток 1000 мА или 1 А, рассеиваемая мощность 3 Вт, небольшой размер и низкая стоимость делают его идеальным диодом для широкого спектра применений.

1N4007 Типичные области применения

Для выпрямления общего назначения в источниках питания, инверторах, преобразователях и обратных диодах.

Где использовать 1N4007

1N4007 можно использовать в различных цепях, обычно он предназначен для выпрямления общего назначения, но его также можно использовать в любых цепях, где требуется блокировка напряжения, блокировка скачков напряжения и т. д. также может использоваться в цифровых логических схемах.

1N4007 Механические данные

Чемодан : DO-41 (DO-204AL), литой корпус из эпоксидной смолы, формовочный компаунд соответствует классу воспламеняемости UL94V-0, основание P/N-E3-RoHS-совместимо, товарный класс
Клеммы : выводы с матовым покрытием, пригодные для пайки в соответствии с J-STD-002 и суффиксом JESD 22-B102E3, соответствуют требованиям JESD 201, класс 1A, испытание на усы
Полярность : цветная полоса обозначает конец катода

1N4007 Параметры

Соединение корпуса	ИЗОЛИРОВАННЫЙ
Конфигурация	ОДИНОЧНЫЙ
Текущий	1А
Диаметр	2,7 мм
Материал диодного элемента	СИЛИКОН
Тип диода	ВЫПРЯМИТЕЛЬНЫЙ ДИОД
Код ECCN	EAR99
Конфигурация элемента	Одноместный
Прямой ток	1А
Прямое напряжение	1В
Код HTS	8541. 10.00.80
Код JEDEC-95	ДО-204АЛ
JESD-30 Код	О-PALF-W2
Длина	5,2 мм
Номер детали производителя	1N4007
Производитель	Вишай Полупроводники
Макс. импульсный ток в прямом направлении (Ifsm)	45А
Максимальная рабочая температура	150°С
Макс. повторяющееся обратное напряжение (Vrrm)	1кВ
Максимальный обратный ток	5 мкА
Минимальная рабочая температура	-55°С
Крепление	Сквозное отверстие
Количество элементов	1
Количество терминалов	2
Максимальная рабочая температура	175 °С
Рабочая температура – мин.	-50 °С
Максимальный выходной ток	1 А
Код жизненного цикла детали	Передано
Количество выводов	2
Достичь кода соответствия	Неизвестно
Rep Pk Обратное напряжение — макс.	1000 В
Максимальное время обратного восстановления	30 мкс
Уровень риска	3,5
Поверхностный монтаж	НЕТ
Терминальная форма	ПРОВОД
Положение терминала	ОСЕВОЙ

1N4007 Альтернативы

Производитель	Производитель Деталь №	Статус жизненного цикла Индикатор
STMicroelectronics	STTh210	Массовое производство
Вишай Полупроводники	1N4007GPHE3/54	Устарело
Микросеми	ДЖАНТС1Н3957	Массовое производство
Ректрон	1N4007-Ф	Неизвестно
Вишай Полупроводники	1N4007-E3/54	Массовое производство
Вишай Полупроводники	1N4007GP-E3/54	Массовое производство
Вишай Полупроводники	1N4007GP-E3/73	Массовое производство
Вишай Полупроводники	1N4007GPE-E3/73	Массовое производство
Вишай Полупроводники	1N4007GPE-E3/54	Массовое производство
Вишай Полупроводники	1N4007GP-E3/53	Массовое производство

Как безопасно долго запускать 1N4007 в цепи

Чтобы получить максимальное время работы диода, рекомендуется всегда оставаться на 30–40 В ниже его максимального повторяющегося обратного напряжения и других значений. Всегда подключайте с соблюдением полярности, не превышайте нагрузку 1А. Не эксплуатировать и не хранить при температуре ниже -55°С и выше +175°С.

1N4007 Popularity by Region

1N4007 Market Price Analysis

Component Datasheet

FAQ

Какой тип диода 1n4007?

Выпрямительный диод.
1N4007 1A Силовой диод. 1N4007 — это выпрямительный диод, разработанный специально для цепей, в которых необходимо преобразовать переменный ток в постоянный. Он может пропускать токи до 1 А и имеет максимальное обратное напряжение (PIV) 1000 В.

Можно ли использовать 1n4007 вместо 1n4001?

Да. 1N4007 может выдерживать более высокое обратное напряжение (Vr), 1000 В по сравнению с . .. (1N4001 рассчитан на Vr (СКЗ) 35 В.) В то время как диоды, такие как 1N400x, могут хорошо подходить в качестве обратных диодов с точки зрения напряжения и тока. (с рейтингом 1А), они не совсем быстрые.

Какое напряжение пробоя диодов 1n4001 и 1n4007?

Некоторые диоды, такие как 1N4001, выходят из строя при напряжении 50 вольт или меньше. Однако 1N4007 может выдерживать пиковое повторяющееся обратное напряжение 1000 вольт.

Можно ли использовать 1n4007 вместо 1n4004?

Различия между 1N4004 и 1N4007 заключаются в рабочем пиковом обратном напряжении, которое составляет 1000 В для 1N4007 вместо 280 В для 1N4004. Вы можете без проблем использовать его на месте, как и все диодные выпрямители 1N400X.

В чем разница между 1N4007 и 1N4001?

Различия: Пиковое повторяющееся обратное напряжение для 1N4001 составляет 50 В, а для 1N4007 — 1000 В. Среднеквадратичное обратное напряжение 1N4001 составляет 35 В, а 1N4007 — 700 В.

Что эквивалентно диоду 1N4001?

Аналоги диода 1N4001: 1N4148, 1N4733A, 1N5408, 1N5822. Пожалуйста, четко изучите их различия, сравнив таблицу данных, распиновку и приложения, прежде чем выбрать замену.

Каковы характеристики диода 1n4007g?

1N4007G Технические характеристики: Тип диода: стандартное восстановление; Повторяющееся обратное напряжение Vrrm Макс.: 1 кВ; Прямой ток, если (AV): 1A; Прямое напряжение VF Макс.: 1 В; Время обратного восстановления trr Max: — ; Прямой импульсный ток 1N4148WS 1N5401 1N5402

В чем разница между диодом и диодом?

Примечание. Полную техническую информацию можно найти в таблице данных 1N4001, приведенной в конце этой страницы. 1N4148, 1N4733A, 1N5408, 1N5822, стабилитроны. Диод — это устройство, которое пропускает ток только в одном направлении. То есть ток всегда должен течь от анода к катоду.

1n4007: все, что вам нужно знать об этом диоде

Это не первый диод, который мы анализируем в этом блоге, 1n4007 — это диод выпрямительного типа, в данном случае, и один из многих электронных компонентов, которые вы можете использовать с Arduino. Дешевые дискретные полупроводниковые элементы, которые могут иметь множество применений.

Например, эти выпрямительные диоды , как и 1n4007, могут помочь вам преобразовать сигнал из переменного тока в постоянный, как в источниках питания (как я объяснял в этой другой статье), использовать их в других цепях, где требуется выпрямление электрических сигнала, в цепях фиксации, регуляторах напряжения и т. д.

Диоды выпрямителя

представляют собой твердотельные устройства, изготовленные из полупроводникового материала, которые заменили вакуумные клапаны для выпрямления электрического сигнала.

Содержание

1 Что такое выпрямительный диод?
2 1n4007 Характеристики
- 2.1 Распиновка и техпаспорт
- 2.2 Цена и где купить
3 1n4007 Практическое применение

Что такое выпрямительный диод?

Un выпрямительный диод , как и 1n4007, это один из типов диодов, и один из самых старых. Это один из самых простых, но его приложений, как я уже упоминал, много, что делает его очень важным в мире электроники.

Как вы хорошо знаете, название диода происходит от его способности разделять ток на положительных циклов переменного сигнала. Другими словами, он позволит прохождение положительных циклов переменного напряжения, когда оно поляризовано напрямую. Во время отрицательных циклов диод имеет обратную полярность, что препятствует прохождению тока в этом направлении.

Другими словами, грубо говоря, это своего рода фильтр, который пропускает только положительные циклы сигнала, будучи способным различать отрицательные . Представьте себе все, чего вы могли бы достичь с помощью этой способности…

И для того, чтобы это стало возможным, помните, что эти элементы изготавливаются для работы на максимальной частоте, при которой они будут работать должным образом, с поддержкой максимального тока или силы, при которой он может проводить в прямом направлении, а прямые и обратные напряжения максимально поддерживаются. Те 9Факторы 0011 таблицы данных Это те, которые вы должны учитывать при выборе модели, чтобы не выходить за ее пределы и чтобы она работала должным образом.

Как и другие диоды, он основан на полупроводниковом переходе PN , обычно кремниевом, хотя могут быть и другие полупроводники, такие как германий. Как правило, они выдерживают до 200ºC в месте соединения, очень высокие температуры, имеют очень низкое сопротивление и очень низкое обратное напряжение.

1n4007 Характеристики

El 1N4007 представляет собой выпрямительный диод , широко используемый во многих электроприборах, особенно в источниках питания, чтобы предотвратить возникновение проблем с подачей отрицательного напряжения в цепи, которая перегорает из-за обратной полярности, или для источников питания в процессе преобразования сигнал переменного тока в постоянный и т. д.

Этот диод выдерживает постоянный ток до 1 А при напряжении, которое может достигать до 700 В . Это оставляет широкий спектр действий для множества приложений. Кроме того, он также поддерживает определенные пики обратного напряжения до 1000 В и токи до 30 А.

Haobase 100 x 1N4007…

Нет номиналов

Он заключен в корпус DO-41 , как правило, с двумя типичными клеммами. Что касается других характеристик, которые вы должны знать, это:

Обратное напряжение : от 500 до 700В.
Пиковое обратное напряжение : 1000 В или 1 кВ
Максимальный импульсный ток : 30 А
Максимальная сила постоянного тока : 1A
Прямое падение напряжения : 1,1 В
Диапазон рабочих температур : от -55°C до 150°C. В некоторых случаях может варьироваться от -65°C до 125°C в зависимости от производителя . ..

Распиновка и даташит

Что касается вашей распиновки , то все очень просто. Ранее я говорил, что у него всего два штифта. Один из них является катодом, а другой — анодом. Чтобы его отличить, надо посмотреть на серую полоску на одном из ее концов на корпусе 1n4007. Этот конец полоски соответствует катоду (-), а другой конец — аноду (+).

Для получения дополнительной информации вы можете получить все подробности в техническом описании у производителя конкретного выбранного вами компонента. Вот вам пример, но помните, что могут быть небольшие отличия друг от друга, хотя большинство технических деталей одинаковы.

Цена и где купить

Цена на электронные компоненты этого типа очень низкая, они стоят всего несколько евроцентов . Поэтому они очень доступны по цене. Вы можете найти их в специализированных магазинах электроники или купить в Интернете в таких магазинах, как Amazon.

Что представляет собой диод 1N4007 и его основные характеристики

Конструкция и принцип работы диода 1N4007

Области применения диода 1N4007

Выпрямители в источниках питания

Защита от обратной полярности

Зарядные устройства

Как правильно использовать диод 1N4007 в схемах

Сравнение 1N4007 с другими диодами серии 1N400x

Альтернативы и аналоги диода 1N4007

Отечественные аналоги:

Зарубежные аналоги:

Особенности монтажа и пайки диода 1N4007

Заключение: почему 1N4007 остается популярным выбором

Регулятор мощности с малым уровнем помех — Студопедия.Нет

Диод 1N4007: схемы, характеристики, техническое описание

Распиновка 1N4007

Конфигурация контактов 1N4007

Как подключить Диод 1n4007?

Технические характеристики

Электрические характеристики

Тепловые характеристики 1N4007

Особенности 1N4007

Типичные применения

Datasheet, даташит.

Как безопасно эксплуатировать диоды для запуска на длительный период?

Как проверить 1N4007?

Пошаговый алгоритм для тестирования диодов 1N4007

Альтернатива 1N4007

Отечественные аналоги

Зарубежные аналоги

Где можно приобрести?

(厦门)微波高频通信电子元件—全球最大-最全-最新 ic 网 ic 交易网 集成电路 mmic IC PDF IC ID IC ON LINE IC ANALYSIS IC NET COM IC 封装 IC SOURCE IC LAYOUT ICBC 电子查询网

1N4007 Распиновка диода, особенности — объяснение с примерами схем

Diode Configuration

Преклонение перед временем восстановления

1N4007 Характеристики и характеристики

1N4007 Пример схемы

1N4007 в режиме прямого и обратного смещения приложенный к клемме анода + ve по сравнению с клеммой катода, говорят, что диод смещен в прямом направлении.

1N4007 в качестве регулятора напряжения

1N4007 Alternative Options

Подписаться на блог по электронной почте

диод%201n4040 спецификация и примечания по применению

диод%201n4040 Листы данных Context Search

фгт313

диод перекрестный эталон

2002 — SE012

Антенна GPS AT65

диод

КИА78*ПИ

СТХ12С

2SC5586

2001 — диод РУ 3АМ

Варистор RU

фн651

1N4007 ДИОД ЗЕНЕРА

хб*9Д5Н20П

К2Н4401

2012 — SR506 Диод

2006 — термодиод

Оптическое просветляющее покрытие OZ Optics

Германиевый диод

диод Шоттки 60В 5А

Диод Ганна

м2222а

схемы сварки

2009 — 2850КТ

1998 — Стабилитрон 3 В 400 мВт

УВЧ фазовращатель

Опыт доступности и воспринимаемое превосходство отношений

Опосредует ли легкость эффект легкости поиска? Метаанализ

Восприятие превосходства в близких отношениях: почему оно существует и сохраняется.

Мои отношения лучше и не так плохи, как ваши: восприятие превосходства в близких отношениях0060

Легко любить или не любить Тони Блэра: опыт доступности и благоприятные суждения об отношении.

Воспринимаемое преобладание, воспринимаемое превосходство и удовлетворенность отношениями: большинство отношений хорошие, но наши самые лучшие

Позитивная иллюзия в близких отношениях

Ощущение превосходства собственных отношений и ощущение преобладания счастливых и несчастливых отношений.

Процессы аккомодации в близких отношениях: теория и предварительные эмпирические данные.

Преимущества позитивных иллюзий: Идеализация и построение удовлетворения в близких отношениях.

Опровержение предвзятости задним числом: роль опыта доступности и (неправильных) атрибуций

Уверенность в мыслях как детерминант убеждения: гипотеза самопроверки.

(厦门)微波高频通信电子元件—全球最大-最全-最新 ic 网 ic 交易网集成电路 mmic IC PDF IC ID IC ON LINE IC ANALYSIS IC NET COM IC 封装 IC SOURCE IC LAYOUT ICBC 电子查询网
