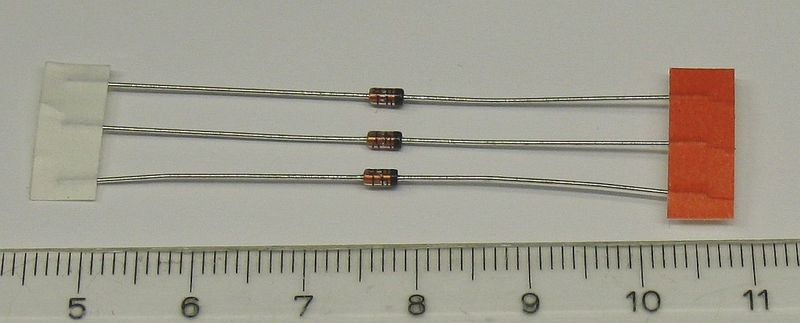

Характеристики и особенности диода 1N4148
Диод 1N4148 — это универсальный кремниевый диод, широко используемый в электронике. Он относится к категории сигнальных диодов и обладает следующими ключевыми характеристиками:
- Максимальное обратное напряжение: 75-100 В
- Максимальный прямой ток: 200-300 мА
- Прямое падение напряжения: около 1 В при токе 10 мА
- Время обратного восстановления: 4 нс
- Емкость перехода: 4 пФ
Одним из главных преимуществ 1N4148 является его высокое быстродействие. Малое время обратного восстановления (4 нс) позволяет использовать его в высокочастотных схемах до 100 МГц. При этом диод имеет низкую емкость перехода, что также важно для ВЧ-применений.

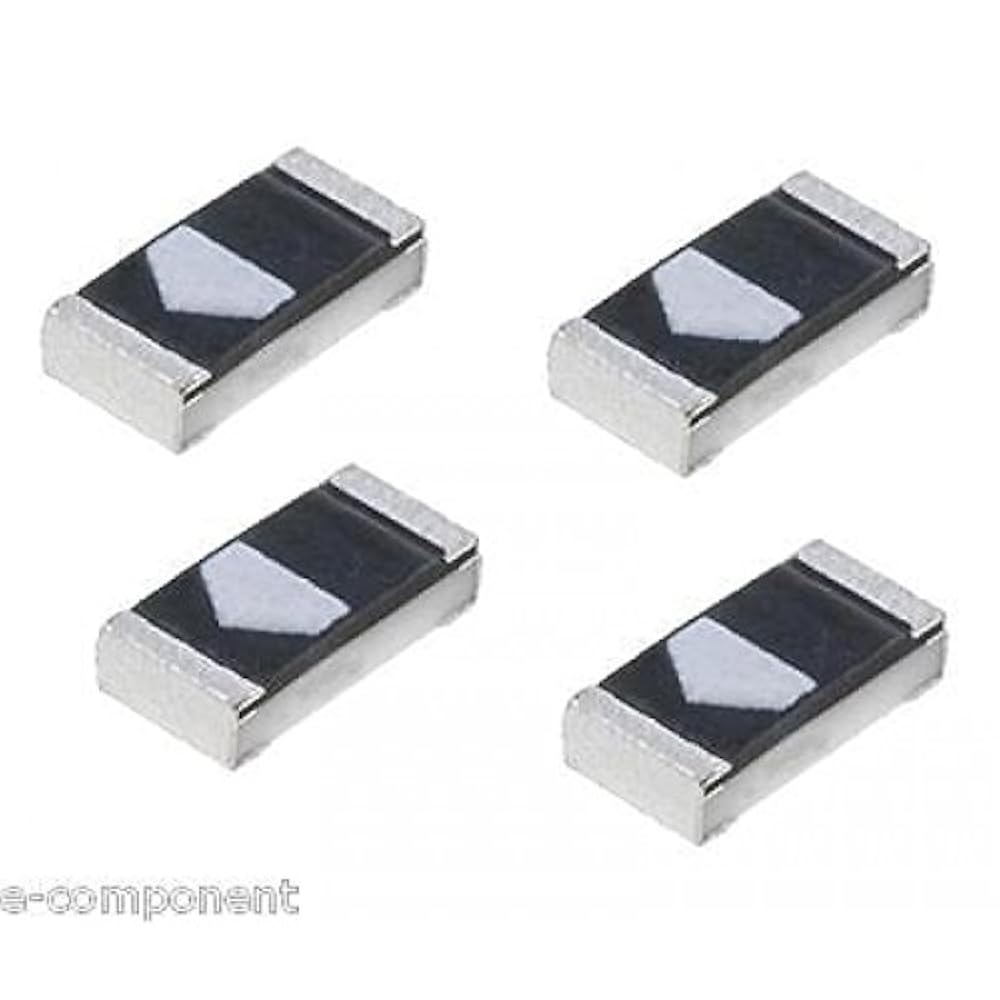

Маркировка SMD версии диода 1N4148

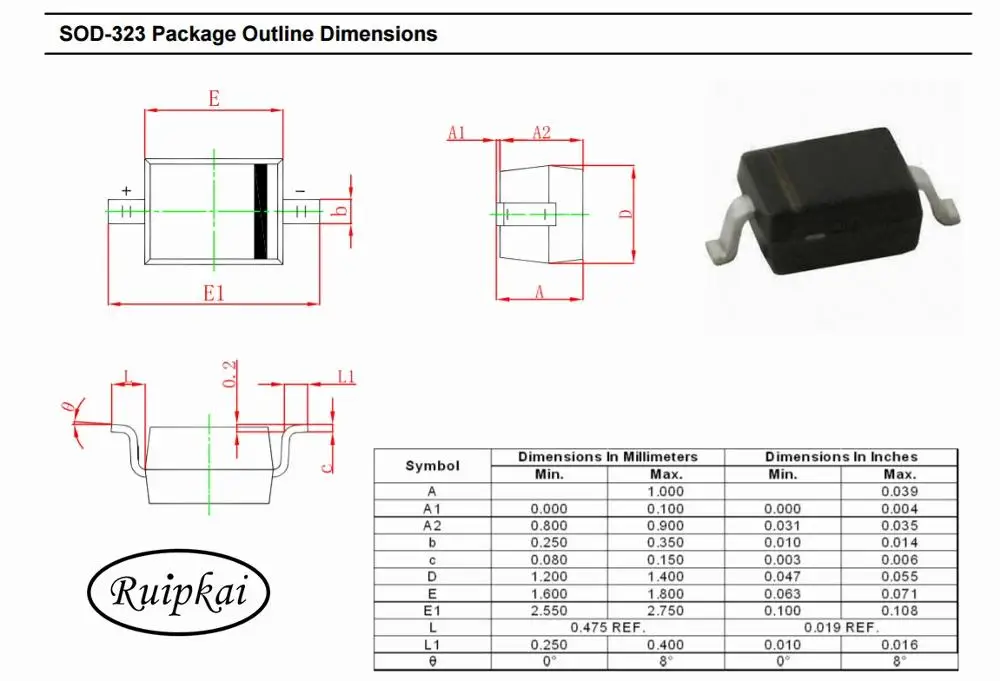

SMD версия диода 1N4148 обычно выпускается в корпусах SOD-80 (MiniMELF) или SOD-323. Маркировка на корпусе может отличаться в зависимости от производителя, но наиболее распространенные варианты:

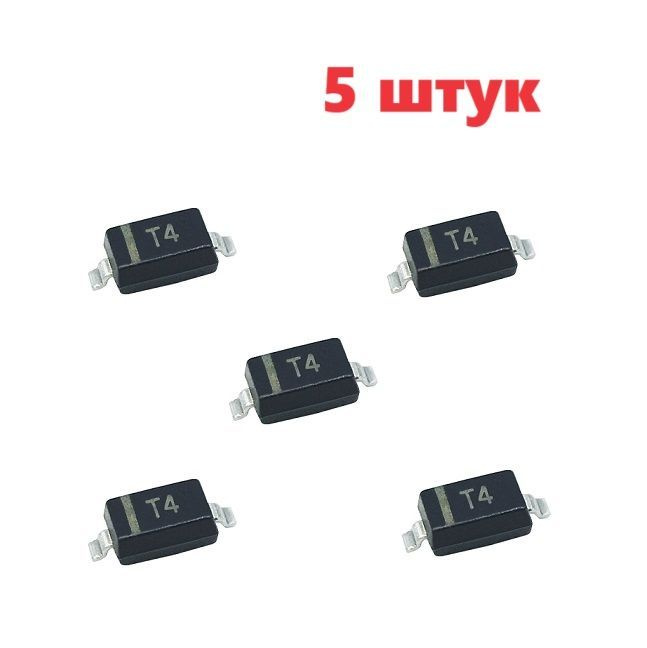

- T4 — маркировка Vishay
- A1 или 1A — маркировка других производителей
- W4 — иногда используется для обозначения аналога BAV16
На корпусе SOD-80 часто наносится цветная полоса, обозначающая катод. Для 1N4148 это обычно черная полоса. В корпусе SOD-323 катод может обозначаться скошенной гранью или полосой на корпусе.
Аналоги и замены диода 1N4148
Благодаря популярности 1N4148, у него существует множество аналогов с похожими характеристиками:
- 1N914 — практически полный аналог с немного худшим быстродействием
- BAV16, BAV17, BAV18 — SMD аналоги в корпусе SOT-23
- 1N4448 — аналог с чуть большим прямым током
- 1SS355 — японский аналог
- КД522 — отечественный аналог
При выборе замены важно учитывать не только электрические параметры, но и корпус, особенно для SMD версий. Например, BAV16 в корпусе SOT-23 нельзя напрямую заменить на 1N4148 в корпусе SOD-80.
Применение диода 1N4148 в электронных схемах
Благодаря своим характеристикам, 1N4148 нашел широкое применение в самых разных областях электроники:
- Защита от обратного напряжения в цепях питания
- Выпрямление небольших токов в маломощных источниках питания
- Формирование логических схем на дискретных элементах
- Детектирование в радиосхемах
- Ограничение напряжения в различных узлах
Особенно часто 1N4148 используется в схемах с малыми токами и напряжениями, где важно быстродействие. Например, в цифровых логических схемах диод может применяться для защиты входов микросхем от перенапряжений или формирования нужной логики.
Проверка исправности диода 1N4148
Для проверки исправности 1N4148 можно использовать простой мультиметр в режиме «прозвонки диодов». Алгоритм проверки следующий:
- Подключите черный щуп к катоду диода, красный — к аноду
- Исправный диод должен показать падение напряжения около 0.6-0.7 В
- Поменяйте щупы местами — показания должны быть «бесконечность» или перегрузка
- Если в обоих направлениях «бесконечность» — диод в обрыве
- Если в обоих направлениях близкое к нулю сопротивление — диод пробит
Для более точной проверки параметров можно использовать специализированные приборы — измерители ВАХ полупроводников. Они позволяют построить вольт-амперную характеристику диода и сравнить ее с эталонной.
Особенности монтажа SMD версии 1N4148
При монтаже SMD версии 1N4148 важно учитывать следующие моменты:
- Правильно определить полярность по маркировке на корпусе
- Использовать оптимальный температурный профиль пайки
- Не допускать перегрева диода во время монтажа
- Обеспечить хороший теплоотвод при работе с большими токами
Рекомендуемая температура пайки для большинства SMD версий 1N4148 составляет 260-300°C при времени пайки не более 10 секунд. Превышение этих параметров может привести к повреждению диода.
Сравнение 1N4148 с современными аналогами
Хотя 1N4148 остается популярным, современная электроника предлагает ряд улучшенных аналогов:
| Параметр | 1N4148 | BAV16 | BAS16 |
|---|---|---|---|
| Макс. обратное напряжение | 75 В | 100 В | 85 В |
| Макс. прямой ток | 200 мА | 215 мА | 235 мА |
| Время обратного восстановления | 4 нс | 3 нс | 3 нс |
| Корпус | DO-35 / SOD-80 | SOT-23 | SOT-23 |
Как видно, современные аналоги предлагают улучшенные характеристики при сохранении основных параметров. Выбор конкретной модели зависит от требований схемы и доступности компонентов.
Типичные ошибки при использовании 1N4148
При работе с диодом 1N4148 следует избегать следующих распространенных ошибок:
- Неправильное определение полярности, особенно у SMD версий
- Превышение максимально допустимого обратного напряжения
- Использование в цепях с током, превышающим допустимый
- Применение в высоковольтных схемах без учета лавинного пробоя
- Игнорирование температурного режима работы диода
Важно помнить, что хотя 1N4148 является универсальным диодом, он имеет свои ограничения. Например, для работы с большими токами лучше выбрать специализированные силовые диоды, а для высоковольтных применений — диоды с большим допустимым обратным напряжением.
Как правильно рассчитать цепь с диодом 1N4148?
При расчете цепи с диодом 1N4148 следует учитывать следующие факторы:
- Прямое падение напряжения (около 0.7 В при малых токах)
- Максимально допустимый прямой ток (200 мА)
- Обратное напряжение в закрытом состоянии
- Частотные свойства при работе на высоких частотах
Для точного расчета рекомендуется использовать SPICE-модели диода, предоставляемые производителями. Они позволяют учесть нелинейность характеристик и температурную зависимость параметров.
Маркировка SMD диодов и обозначение диодных сборок
Перейти к контенту
Поиск:
Рубрика: SMD компоненты
Корпуса и маркировка SMD диодов. Для изготовления современных печатных плат преимущественно применяют технологический способ поверхностного монтажа. Этот способ ещё называют ТМП (технология монтажа на поверхность), а также SMD технология. Соответственно, детали, применяемые в ТМП, называются чип или смд-компонентами.
Содержание
- Маркировка SMD диодов — справочник кодовых обозначений
- Маркировка стабилитронов BZX84
- Маркировка стабилитронов BZT52
Маркировка SMD диодов фирмы Hewlett Packard
|
# |
Конфигурация |
Тип корпуса |
Цоколевка |
|
Одиночный диод |
SOT23 |
D1a |
|
|
2 |
Два последовательно включенных диода |
SOT23 |
D1i |
|
3 |
Два диода с общим анодом |
SOT23 |
D1j |
|
4 |
Два диода с общим катодом |
SOT23 |
D1h |
|
5 |
Два отдельных диода |
SOT143 |
D6d |
|
7 |
Кольцо из четырех диодов |
SOT143 |
D6c |
|
8 |
Мост из четырех диодов |
SOT143 |
D6a |
|
9 |
Перевернутая четверка диодов |
SOT143 |
– |
|
B |
Одиночный диод |
SOT323 |
D2a |
|
C |
Два последовательно включенных диода |
SOT323 |
D2b |
|
E |
Два диода с общим анодом |
SOT323 |
D2c |
|
F |
Два диода с общим катодом |
SOT323 |
D2d |
|
K |
Два отдельных диода |
SOT363 |
D7b |
|
L |
Три отдельных диода |
SOT363 |
D7f |
|
M |
Четыре диода с общим катодом |
SOT363 |
D7g |
|
N |
Четыре диода с общим анодом |
SOT363 |
D7h |
|
P |
Мост из четырех диодов |
SOT363 |
D7i |
|
R |
Кольцо из четырех диодов |
SOT363 |
D7j |
|
T |
Диод с низкой индуктивностью |
SOT363 |
– |
|
U |
Последовательно-параллельная пара диодов |
SOT363 |
– |

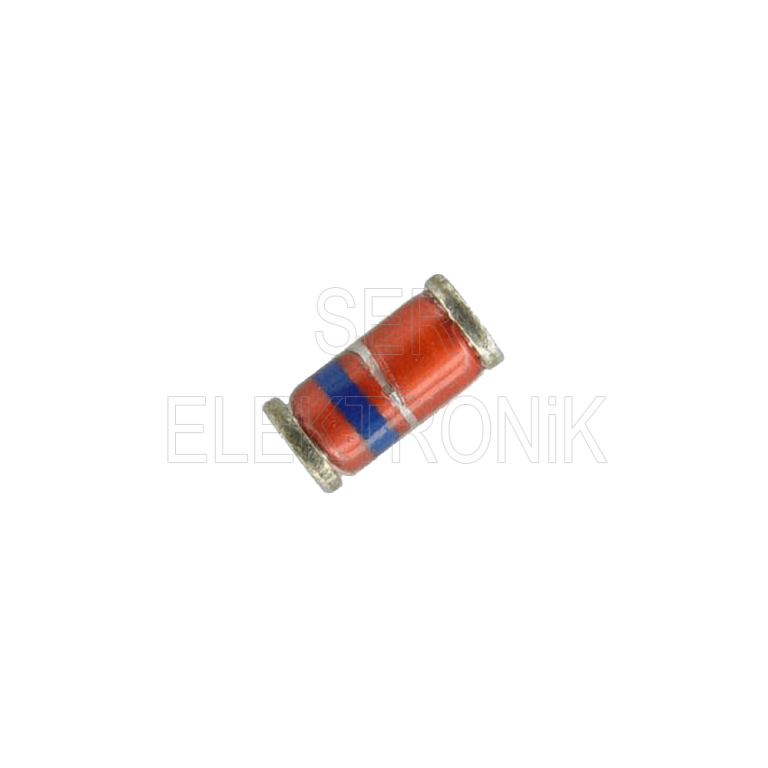

Маркировка SMD диодов в цилиндрических корпусах
|
Тип |
1 полоса |
2 полоса |
Эквивалент |
|
BA682 |
Красная |
Нет |
BA482 |
|
BA683 |
Красная |
Желтая |
BA483 |
|
BAS32 |
Черная |
Нет |
1N4148 |
|
BAV100 |
Зеленая |
Черная |
BAV18 |
|
BAV101 |
Зеленая |
Красная |
BAV19 |
|
BAV102 |
Зеленая |
Красная |
BAV20 |
|
BAV103 |
Зеленая |
Желтая |
BAV21 |
|
BB219 |
Нет |
Нет |
BB909 |
Маркировка диодов и диодных сборок
| Наименование | Маркировка | Кол-во диодов | Обратное напр. |
Прямой ток | Время рас. | Емкость диода | Корпус |
| LL 4148 | … | один | 70 В | 100 мА | 4 нс | 4,0 пФ | mini-МELF |
| BAS 216 | … | один | 75 В | 250 мА | 4 нс | 1,5 пф | SOD110 |
| BAT254 NEW | … | один | 30 В | 200 мА | 5 нс | 10 пФ | SOD110 |
| BAS 16 | JU/A6 | один | 75 В | 200 мА | 6 нс | 2,0 пФ | SOT23 |
| BAS 21 | JS | один | 200 В | 200 мА | 50 нс | 5 пФ | SOT23 |
| BAV 70 | JJ/A4 | 2 диода | 70 В | 250 мА | 6 нс | 1,5 пФ | SOT23 |
| BAV 99 | JK, JE, A7 | 2 диода | 70 В | 250 мА | 6 нс | 1,5 пФ | SOT23 |
| BAW 56 | JD, A1 | 2 диода | 70 В | 250 мА | 6 нс | 2,0 пФ | SOT23 |
| BAT54S | L44 | 2 шотки | 30 В | 200 мА | 5 нс | 10 пФ | SOT23 |
| BAT54C | L43 | 2 шотки | 30 В | 200 мА | 5 нс | 10 пФ | SOT23 |
| BAV23S | L31 | 2 диода | 200В | 225 мА | 50 нс | 5 пФ | SOT23 |
Маркировка стабилитронов BZX84
| Тип | Маркировка | Uст при 5мА min | Uст при 5мА nom | Uст при 5мА max | Max R ДИФ | Uст в диапазоне -60 … +125°С |
| BZX84C2V7 | W4 | 2,4B | 2,7B | 3,1B | 85 Oм | -0,06% |
| BZX84C3V0 | W5 | 2,8B | 3,0B | 3,2B | 85 Oм | -0,06% |
| BZX84C3V3 | W6 | 3,1В | 3,3В | 3,5В | 85 Ом | -0,06% |
| BZX84C3V9 | W8 | 3,7В | 3,9В | 4,1В | 85 Ом | -0,06% |
| BZX84C4V3 | Z0 | 4,1B | 4,3B | 4,5B | 80 Ом | -0,03% |
| BZX84C4V7 | Z1 | 4,4В | 4,7В | 5,0В | 80 Ом | -0,03% |
| BZX84C5V1 | Z2 | 4,9B | 5,1B | 5,3B | 60 Ом | 0,03% |
| BZX84C5V6 | Z3 | 5,2В | 5,6В | 6,0В | 40 Ом | 0,03% |
| BZX84C6V2 | Z4 | 5,8В | 6,2В | 6,6В | 10 Ом | 0,05% |
| BZX84C6V8 | Z5 | 6,4В | 6,8В | 7,2В | 15 Ом | 0,05% |
| BZX84C7V5 | Z6 | 7,1В | 7,5В | 7,9В | 15 Ом | 0,05% |
| BZX84C8V2 | Z7 | 7,7В | 8,2В | 8,7В | 15 Ом | 0,06% |
| BZX84C9V1 | Z8 | 8,8В | 9,1В | 9,5В | 20 Ом | 0,05% |
| BZX84C10 | Z9 | 9,4В | 10,0В | 10,6В | 20 Ом | 0,07% |
| BZX84C12 | Y2 | 11,4В | 12,0В | 12,7В | 25 Ом | 0,07% |
| BZX84C15 | Y4 | 13,8В | 15,0В | 15,6В | 30 Ом | 0,08% |
| BZX84C18 | Y6 | 16,8В | 18,0В | 19,1В | 45 Ом | 0,08% |
| BZX84C20 | Y8 | 17,8В | 20,0В | 21,0В | 45 Ом | 0,08% |
Маркировка стабилитронов BZT52
| Тип | Маркировка | Uст при 5мА min | Uст при 5мА nom | Uст при 5мА max | Max R ДИФ | Uст в диапазоне -60 … +125°С |
| BZT52-C3V3S | W4 | 3,1B | 3,3B | 3,5B | 95 Oм | -0,055% |
| BZT52-C3V9S | W6 | 3,7B | 3,9B | 4,1B | 95 Oм | -0,050% |
| BZT52-C4V3S | W7 | 4,0В | 4,3В | 4,6В | 95 Ом | -0,035% |
| BZT52-C4V7S | W8 | 4,4В | 4,7В | 5,0В | 75 Ом | -0,015% |
| BZT52-C5V1S | W9 | 4,8B | 5,1B | 5,4B | 60 Ом | -0,005% |
| BZT52-C6V8S | WB | 6,4B | 6,8B | 7,2B | 8 Ом | 0,045% |
Как проверить SMD компоненты
SMD-диоды в цилиндрических корпусах | SMD — поверхностный монтаж
SMD-диоды в цилиндрических корпусах | SMD — поверхностный монтаж | Компоненты |Справочник| Маркировка SMD — диодов |
| Маркировка SMD — конденсаторов |
| Маркировка SMD — резисторов |
| SMD — транзисторы |
| Приборы, маркировка которых начинается с символа: | |||||||||
| Цоколевка SMD — компонентов: | ||||
|
| Резисторы | Конденсаторы | Индуктивности | Динамики | Разъемы | Кабели |
| Диоды | Стабилитроны | Варикапы | Тиристоры | Транзисторы | Оптроны |
| Микроконтроллеры [ КР1878ВЕ1, PIC ] | Микросхемы | SMD | |||
