Arduino mp3 player. MP3-плеер на базе Arduino: подключение и настройка модуля DFPlayer Mini

alexxlabРазное
Как подключить MP3-плеер к Arduino. Какие компоненты потребуются для создания MP3-плеера на Arduino. Как настроить и запрограммировать модуль DFPlayer Mini для воспроизведения музыки через Arduino. Какие библиотеки нужны для работы с MP3-плеером на Arduino.

Содержание

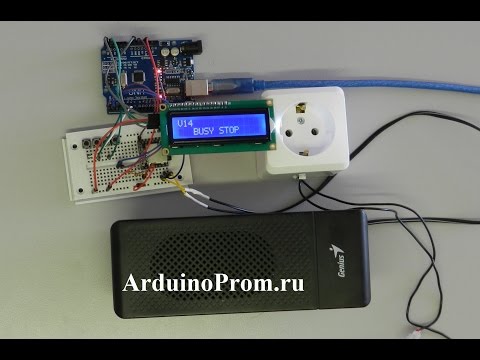

Необходимые компоненты для сборки MP3-плеера на Arduino

Для создания простого MP3-плеера на базе Arduino потребуются следующие компоненты:

  • Arduino (например, Arduino Uno или Arduino Nano)
  • Модуль MP3-плеера DFPlayer Mini
  • Динамик (4-8 Ом)
  • microSD карта
  • Резисторы 1 кОм (2 шт.)
  • Соединительные провода
  • Макетная плата (опционально)

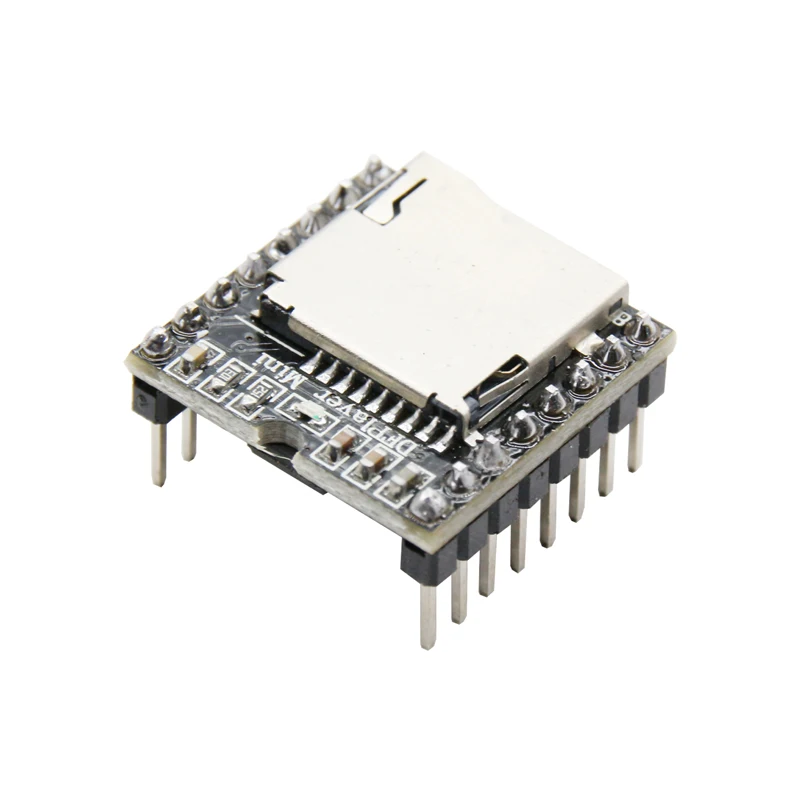

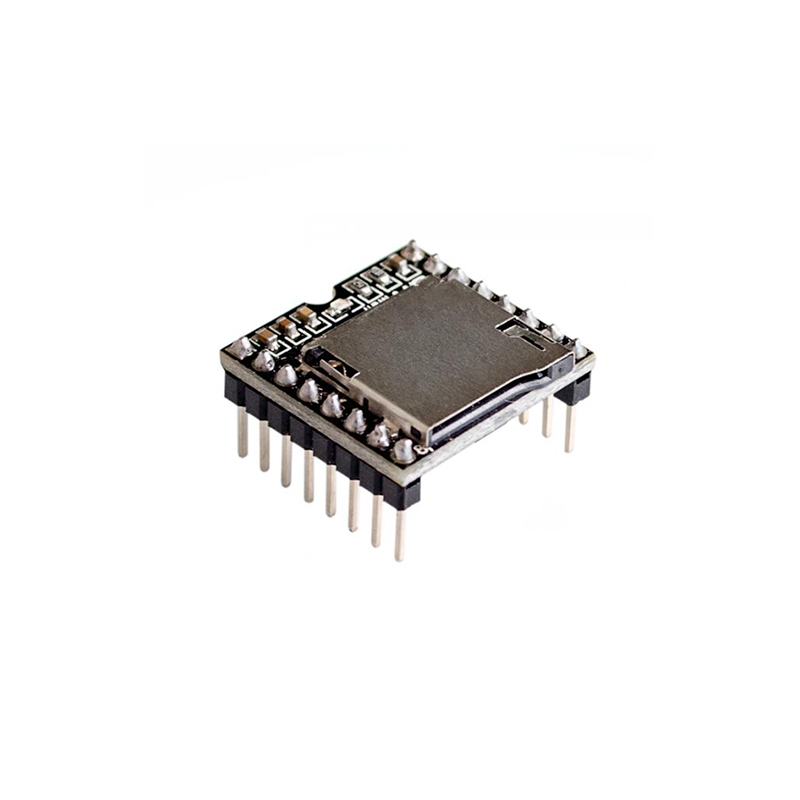

Модуль DFPlayer Mini — это компактный MP3-плеер с SD-картой, который легко подключается к Arduino и позволяет воспроизводить аудиофайлы. Он имеет встроенный усилитель мощностью 3 Вт, что достаточно для небольшого динамика.

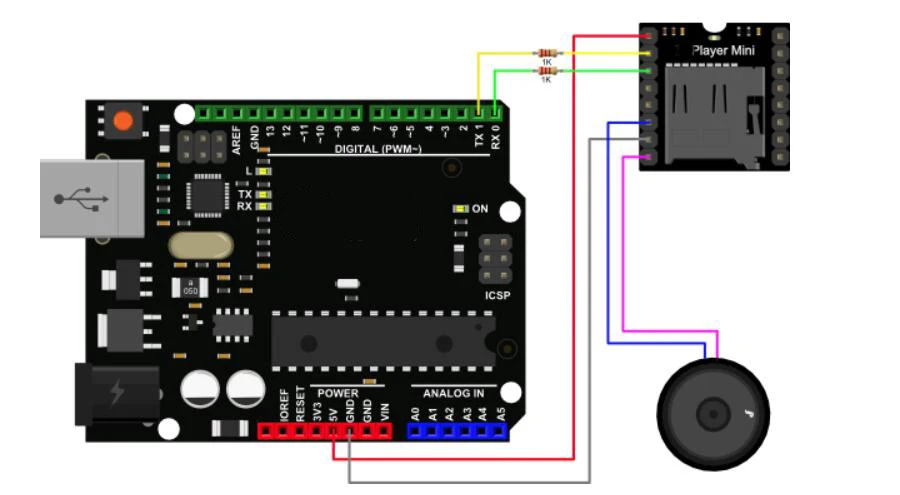

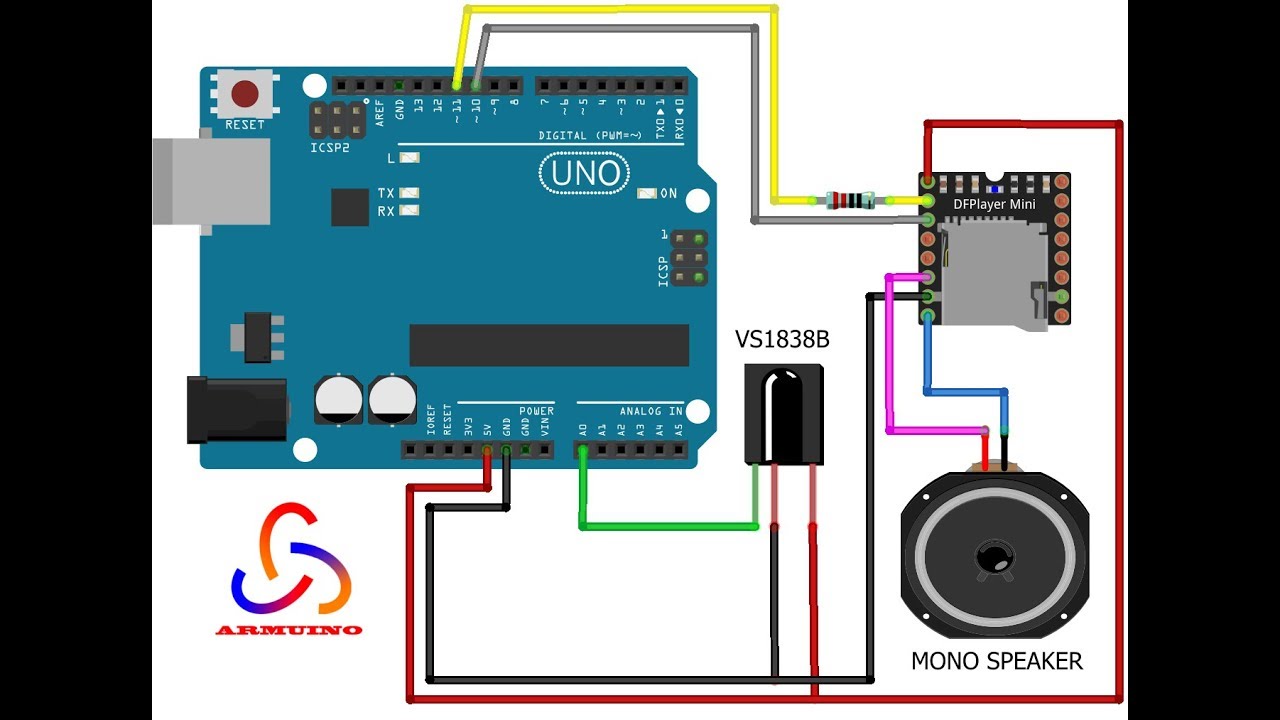

Схема подключения MP3-модуля к Arduino

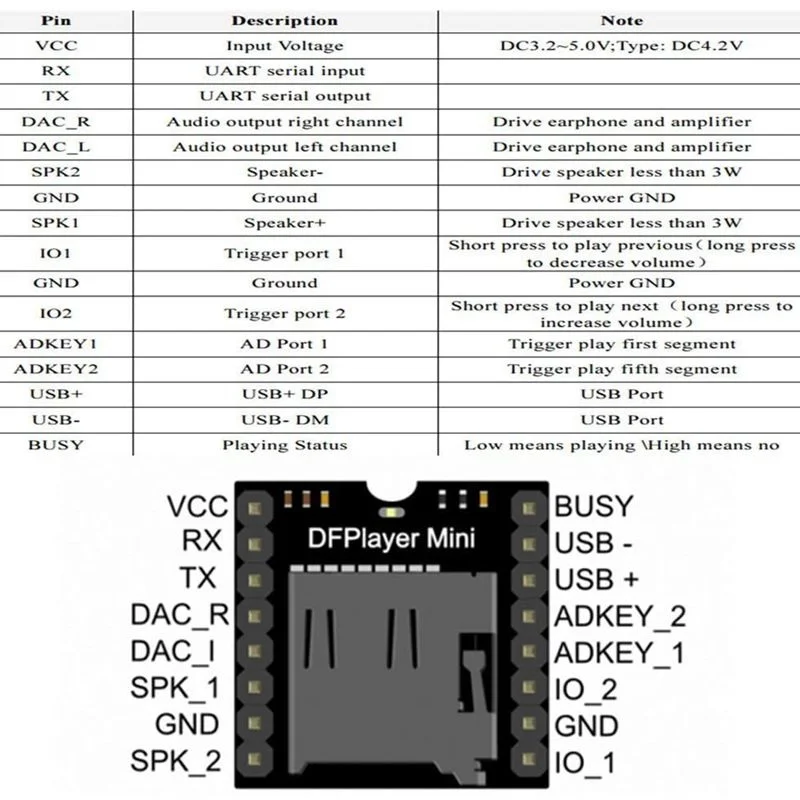

Подключение DFPlayer Mini к Arduino осуществляется по следующей схеме:

  • VCC модуля к 5V Arduino
  • GND модуля к GND Arduino
  • RX модуля через резистор 1 кОм к TX (пин 1) Arduino
  • TX модуля через резистор 1 кОм к RX (пин 0) Arduino
  • SPK_1 и SPK_2 модуля к выводам динамика

Резисторы нужны для согласования уровней напряжения между Arduino (5В) и модулем (3.3В). Динамик подключается напрямую к выходам SPK_1 и SPK_2 модуля.


Подготовка SD-карты для MP3-плеера

Для корректной работы MP3-плеера необходимо правильно подготовить SD-карту:

  1. Отформатируйте карту в FAT32
  2. Создайте на карте папку с именем «mp3»
  3. Скопируйте в эту папку MP3-файлы
  4. Переименуйте файлы в формат «0001.mp3», «0002.mp3» и т.д.

Модуль DFPlayer Mini поддерживает карты объёмом до 32 ГБ. Файлы должны иметь битрейт не более 320 кбит/с.

Установка библиотеки DFPlayer Mini для Arduino

Для работы с модулем DFPlayer Mini потребуется установить специальную библиотеку. Как это сделать:

  1. Откройте Arduino IDE
  2. Выберите «Скетч» -> «Подключить библиотеку» -> «Управлять библиотеками»
  3. В поиске введите «DFRobotDFPlayerMini»
  4. Нажмите «Установить» для выбранной библиотеки

После установки библиотеки перезапустите Arduino IDE. Теперь вы сможете использовать функции для управления MP3-плеером в своем скетче.

Базовый скетч для управления MP3-плеером

Вот простой пример скетча для воспроизведения MP3-файлов с SD-карты:

«`arduino #include «SoftwareSerial.h» #include «DFRobotDFPlayerMini.h» SoftwareSerial mySoftwareSerial(10, 11); // RX, TX DFRobotDFPlayerMini myDFPlayer; void setup() { mySoftwareSerial.begin(9600); Serial.begin(115200); Serial.println(«Initializing DFPlayer…»); if (!myDFPlayer.begin(mySoftwareSerial)) { Serial.println(«Unable to begin:»); Serial.println(«1.Please recheck the connection!»); Serial.println(«2.Please insert the SD card!»); while(true); } Serial.println(«DFPlayer Mini online.»); myDFPlayer.volume(20); // Установка громкости (0-30) myDFPlayer.play(1); // Воспроизведение первого трека } void loop() { // Здесь можно добавить код для управления воспроизведением } «`

Этот скетч инициализирует модуль DFPlayer Mini, устанавливает громкость на 20 (из 30) и начинает воспроизведение первого трека. В цикле loop() можно добавить код для управления воспроизведением, например, кнопки для переключения треков.


Основные функции библиотеки DFRobotDFPlayerMini

Библиотека DFRobotDFPlayerMini предоставляет множество полезных функций для управления MP3-плеером. Вот некоторые из них:

  • myDFPlayer.play(1) — воспроизвести трек номер 1
  • myDFPlayer.next() — перейти к следующему треку
  • myDFPlayer.previous() — вернуться к предыдущему треку
  • myDFPlayer.pause() — приостановить воспроизведение
  • myDFPlayer.start()     — возобновить воспроизведение
  • myDFPlayer.volume(20) — установить громкость (0-30)
  • myDFPlayer.volumeUp() — увеличить громкость на 1
  • myDFPlayer.volumeDown() — уменьшить громкость на 1

Используя эти функции, вы можете создать полноценный MP3-плеер с управлением воспроизведением и громкостью.

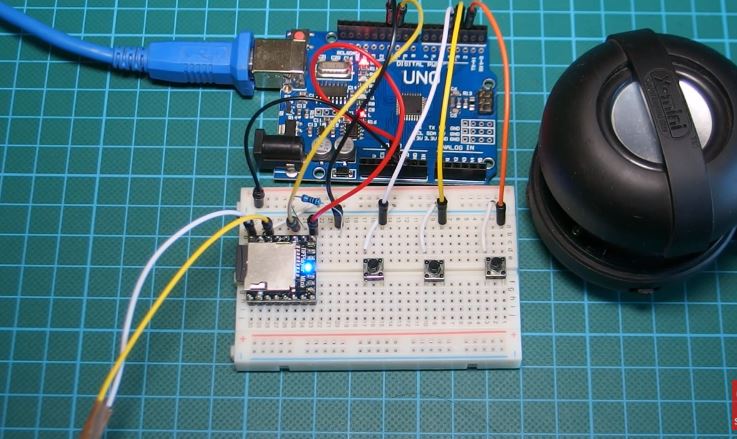

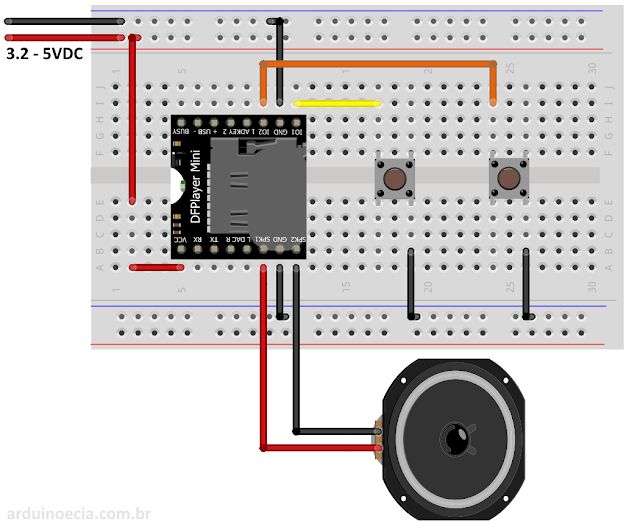

Добавление кнопок управления в MP3-плеер

Чтобы сделать MP3-плеер более удобным, можно добавить кнопки для управления воспроизведением. Вот пример, как это реализовать:

«`arduino #include «SoftwareSerial.h» #include «DFRobotDFPlayerMini.h» SoftwareSerial mySoftwareSerial(10, 11); // RX, TX DFRobotDFPlayerMini myDFPlayer; const int PLAY_BUTTON = 2; const int NEXT_BUTTON = 3; const int PREV_BUTTON = 4; void setup() { mySoftwareSerial.begin(9600); Serial.begin(115200); pinMode(PLAY_BUTTON, INPUT_PULLUP); pinMode(NEXT_BUTTON, INPUT_PULLUP); pinMode(PREV_BUTTON, INPUT_PULLUP); if (!myDFPlayer.begin(mySoftwareSerial)) { Serial.println(«Unable to begin:»); while(true); } myDFPlayer.volume(20); } void loop() { if (digitalRead(PLAY_BUTTON) == LOW) { myDFPlayer.pause(); delay(200); } if (digitalRead(NEXT_BUTTON) == LOW) { myDFPlayer.next(); delay(200); } if (digitalRead(PREV_BUTTON) == LOW) { myDFPlayer.previous(); delay(200); } } «`

В этом примере добавлены три кнопки: для воспроизведения/паузы, перехода к следующему и предыдущему треку. Кнопки подключаются одним выводом к соответствующему пину Arduino, а другим — к GND. Используется встроенная подтяжка к питанию (INPUT_PULLUP), поэтому внешние резисторы не нужны.


Возможные проблемы и их решение

При работе с MP3-плеером на базе Arduino могут возникнуть некоторые проблемы. Вот наиболее распространенные из них и способы их решения:

  • Нет звука: проверьте подключение динамика и убедитесь, что громкость не установлена на минимум.
  • Плеер не читает SD-карту: убедитесь, что карта отформатирована в FAT32 и файлы находятся в папке «mp3».
  • Искажение звука: попробуйте уменьшить громкость или использовать файлы с меньшим битрейтом.
  • Плеер не реагирует на команды: проверьте правильность подключения RX и TX линий.

Если проблема сохраняется, попробуйте использовать другую SD-карту или заменить модуль DFPlayer Mini.

Расширение возможностей MP3-плеера

После освоения базовой функциональности MP3-плеера можно расширить его возможности. Вот несколько идей для улучшения проекта:

  • Добавьте ЖК-дисплей для отображения названия трека и времени воспроизведения.
  • Реализуйте управление плеером через Bluetooth с помощью модуля HC-05 или HC-06.
  • Добавьте энкодер для более удобной регулировки громкости.
  • Реализуйте функцию эквалайзера, используя встроенные возможности DFPlayer Mini.
  • Добавьте функцию случайного воспроизведения треков.

Каждое из этих улучшений потребует дополнительного оборудования и изменений в коде, но сделает ваш MP3-плеер более функциональным и удобным в использовании.
