Что такое стабилитрон 1N4736A и его основные характеристики

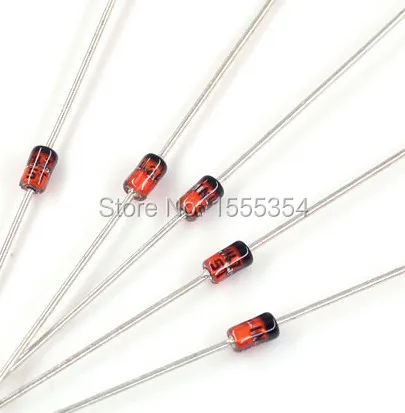

Стабилитрон 1N4736A представляет собой полупроводниковый диод, предназначенный для стабилизации напряжения в электрических цепях. Это кремниевый планарный стабилитрон в корпусе DO-41 для монтажа в отверстия печатных плат.

Основные технические характеристики стабилитрона 1N4736A:

Номинальное напряжение стабилизации: 6,8 В
Допуск напряжения стабилизации: ±5%
Максимальная рассеиваемая мощность: 1 Вт
Максимальный ток стабилизации: 147 мА
Рабочая температура: -65…+175°C

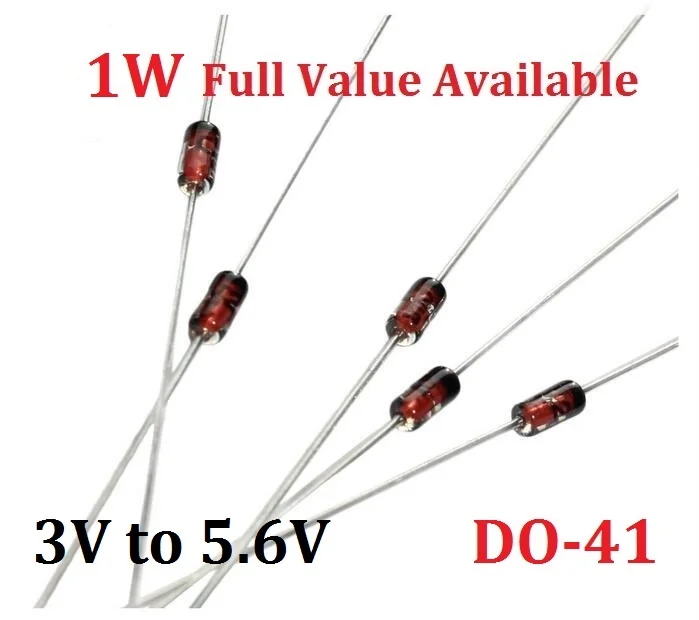

Корпус: DO-41 (стеклянный)

Стабилитрон 1N4736A отличается высокой надежностью и стабильностью параметров. Он обеспечивает резкий переход в область обратного пробоя, что позволяет точно поддерживать заданное напряжение.

Принцип работы и физические основы стабилитрона

Как работает стабилитрон 1N4736A? Его действие основано на эффекте лавинного пробоя p-n перехода в режиме обратного включения. При достижении определенного напряжения (напряжения стабилизации) происходит резкое увеличение обратного тока через диод.

В рабочем режиме напряжение на стабилитроне практически не меняется при значительных колебаниях тока. Это позволяет поддерживать постоянное напряжение на нагрузке при изменении входного напряжения или тока потребления.

Вольт-амперная характеристика стабилитрона

ВАХ стабилитрона 1N4736A имеет характерный вид:

В прямом направлении стабилитрон ведет себя как обычный диод
В обратном направлении при малых напряжениях ток незначителен
При достижении напряжения пробоя (6,8 В) происходит резкое возрастание тока

В области пробоя напряжение практически не меняется при изменении тока

Именно участок стабилизации на ВАХ используется в схемах для поддержания постоянного напряжения.

Области применения стабилитрона 1N4736A

Где используется стабилитрон 1N4736A? Основные сферы применения включают:

Параметрические стабилизаторы напряжения
Ограничители напряжения для защиты от перенапряжений
Формирование опорного напряжения в источниках питания
Защита входов микроконтроллеров и других микросхем
Стабилизация напряжения в маломощных цепях

Стабилитроны часто применяются в блоках питания, зарядных устройствах, измерительных приборах, системах автоматики и другой электронной аппаратуре.

Особенности использования стабилитрона в электрических схемах

Как правильно включать стабилитрон 1N4736A в схему? При использовании необходимо соблюдать следующие правила:

Стабилитрон включается в обратном направлении относительно стабилизируемого напряжения
Последовательно со стабилитроном обязательно включается ограничительный резистор
Входное напряжение должно превышать напряжение стабилизации минимум на 2-3 В
Ток через стабилитрон не должен превышать максимально допустимый
Мощность рассеивания на стабилитроне не должна превышать 1 Вт

При расчете схемы важно правильно выбрать номинал ограничительного резистора, чтобы обеспечить нормальный режим работы стабилитрона.

Преимущества и недостатки стабилитрона 1N4736A

Каковы плюсы и минусы использования стабилитрона 1N4736A? Рассмотрим основные преимущества:

Простота и надежность стабилизации напряжения
Малые габариты и вес
Низкая стоимость
Широкий температурный диапазон

Высокая стабильность параметров

К недостаткам можно отнести:

Относительно низкий КПД схем на стабилитронах
Ограниченную мощность стабилизации
Необходимость использования ограничительного резистора
Зависимость напряжения стабилизации от температуры

Тем не менее, в большинстве маломощных применений преимущества стабилитронов перевешивают их недостатки.

Выбор и покупка стабилитрона 1N4736A

На что обратить внимание при выборе стабилитрона 1N4736A? Ключевые моменты:

Соответствие напряжения стабилизации требованиям схемы
Достаточная мощность рассеивания (1 Вт)
Подходящий температурный диапазон
Корпус DO-41 для монтажа в отверстия
Производитель и гарантия качества

Стабилитроны 1N4736A широко доступны в розничной продаже и у дистрибьюторов электронных компонентов. Цена на них относительно невысока, особенно при покупке партиями.

Альтернативные варианты стабилитронов

Какие есть аналоги стабилитрона 1N4736A? В качестве альтернативы можно рассмотреть:

1N4735A — напряжение стабилизации 6,2 В
1N4737A — напряжение стабилизации 7,5 В
BZX79C6V8 — миниатюрный стабилитрон на 6,8 В
MMBZ5236B — стабилитрон в корпусе SOT-23

При выборе альтернативы важно учитывать не только напряжение стабилизации, но и другие параметры — мощность, корпус, температурный коэффициент напряжения.
