Что такое стабилитрон и как он работает. Какие основные параметры стабилитронов нужно учитывать при выборе. Как правильно подобрать аналог стабилитрона. На что обратить внимание при замене стабилитрона в схеме.
Что такое стабилитрон и принцип его работы
Стабилитрон — это полупроводниковый диод, предназначенный для стабилизации напряжения в электрических цепях. Его основное свойство заключается в способности поддерживать практически постоянное напряжение на своих выводах при изменении протекающего через него тока в определенных пределах.
Принцип работы стабилитрона основан на эффекте электрического пробоя p-n перехода в обратном направлении. При достижении определенного напряжения (напряжения стабилизации) сопротивление диода резко падает, и через него начинает протекать ток. При этом напряжение на стабилитроне остается практически неизменным в широком диапазоне токов.
Основные параметры стабилитронов
При выборе и применении стабилитронов необходимо учитывать следующие ключевые параметры:
- Напряжение стабилизации (Uст) — номинальное напряжение на стабилитроне в режиме стабилизации
- Минимальный и максимальный ток стабилизации (Iст.мин и Iст.макс)
- Мощность рассеяния (Pмакс) — максимальная допустимая мощность, рассеиваемая на стабилитроне
- Температурный коэффициент напряжения (ТКН) — изменение напряжения стабилизации при изменении температуры
- Дифференциальное сопротивление (rд) — отношение приращения напряжения к приращению тока в рабочей точке
Классификация стабилитронов по мощности
В зависимости от максимальной рассеиваемой мощности стабилитроны можно разделить на следующие группы:
- Маломощные: до 0.5 Вт
- Средней мощности: 0.5 — 5 Вт
- Мощные: 5 — 10 Вт
- Сверхмощные: более 10 Вт
Выбор стабилитрона по мощности зависит от конкретного применения и требуемого тока стабилизации. Чем больше мощность, тем больший ток может пропускать стабилитрон без выхода из строя.
Применение стабилитронов в электронных схемах
Стабилитроны широко используются в различных электронных устройствах для решения следующих задач:
- Стабилизация напряжения питания
- Формирование опорного напряжения
- Ограничение амплитуды сигналов
- Защита от перенапряжений
- Температурная компенсация
Рассмотрим несколько типовых схем применения стабилитронов:
Параметрический стабилизатор напряжения
Простейшая схема стабилизатора напряжения на стабилитроне состоит из ограничительного резистора R и собственно стабилитрона VD. Входное нестабилизированное напряжение Uвх преобразуется в стабильное выходное Uвых, равное напряжению стабилизации стабилитрона.
Источник опорного напряжения
Стабилитроны часто используются для создания источников опорного напряжения в измерительных приборах, АЦП и ЦАП. В этом случае особое внимание уделяется температурной стабильности и точности напряжения стабилизации.
Ограничитель амплитуды
Двухсторонний ограничитель амплитуды сигнала может быть реализован на двух встречно включенных стабилитронах. Такая схема ограничивает входной сигнал на уровне ±Uст.
Как правильно выбрать стабилитрон для схемы
При выборе стабилитрона для конкретной схемы необходимо учитывать следующие факторы:
- Требуемое напряжение стабилизации
- Максимальный ток через стабилитрон
- Допустимая мощность рассеяния
- Температурный диапазон работы
- Требования к точности и стабильности напряжения
Алгоритм выбора стабилитрона:
- Определить необходимое напряжение стабилизации
- Рассчитать максимальный ток через стабилитрон
- Вычислить требуемую мощность рассеяния: P = Uст * Iмакс
- Выбрать стабилитрон с подходящими параметрами из справочника
- Проверить соответствие остальных параметров требованиям схемы
Особенности подбора аналогов стабилитронов
При необходимости замены стабилитрона на аналог следует обратить внимание на следующие параметры:
- Напряжение стабилизации (должно быть максимально близким)
- Мощность рассеяния (не менее оригинального)
- Диапазон рабочих токов
- Температурный коэффициент напряжения
- Тип корпуса и цоколевка
При подборе аналога важно учитывать не только номинальные параметры, но и особенности конкретной схемы. В некоторых случаях может потребоваться корректировка номиналов других элементов схемы.
Расшифровка маркировки стабилитронов
Маркировка стабилитронов обычно содержит информацию о типе прибора, напряжении стабилизации и мощности. Рассмотрим несколько примеров:
- 1N4733A: 1N — серия, 47 — порядковый номер, 33 — напряжение стабилизации (3.3В), A — класс точности
- КС168А: КС — кремниевый стабилитрон, 168 — напряжение стабилизации (16.8В), А — класс точности
- BZX55C5V1: BZX — серия, 55 — мощность (0.5Вт), C — допуск, 5V1 — напряжение стабилизации (5.1В)
Точная расшифровка маркировки может отличаться у разных производителей, поэтому всегда следует обращаться к справочным данным.
Современные тенденции в производстве стабилитронов
Развитие технологий производства полупроводниковых приборов привело к появлению новых типов стабилитронов с улучшенными характеристиками:
- Прецизионные стабилитроны с очень низким ТКН
- Сверхмалошумящие стабилитроны для аналоговых схем
- Стабилитроны с расширенным температурным диапазоном
- Стабилитроны в миниатюрных корпусах для поверхностного монтажа
Современные стабилитроны обеспечивают высокую точность и стабильность напряжения, что позволяет использовать их в самых требовательных приложениях, таких как прецизионные измерительные приборы и медицинское оборудование.
Заключение
Стабилитроны остаются важным элементом современной электроники, обеспечивая простой и надежный способ стабилизации напряжения. Правильный выбор стабилитрона с учетом всех параметров и особенностей конкретной схемы позволяет создавать эффективные и надежные устройства.
При работе со стабилитронами важно помнить о их ограничениях и соблюдать правила эксплуатации. Превышение допустимой мощности или неправильное включение может привести к выходу прибора из строя. Всегда следует обращаться к справочным данным и рекомендациям производителя при проектировании схем с использованием стабилитронов.
POWER(Watts) VOLTS 0.25 0.4 0.5 1.0 1.5 5.0 10.0 50.0 ----- ---- --- --- --- --- --- ---- ---- |
1 1N704,A - - - - - - -
4.3 1N4623 1N749,A 1N749,A 1N3824 1N7916 1N5336,B 1N3994,A 1N4558,B
- 1N5521 1N5229,B 1N4731,A - - - 1N4558,B
- - 1N5845 - - - - -
- - 1N5991 - - - - -
4.7 1N4624 1N750,A 1N750A 1N3825 1N5917 1N5337,B 1N3995,A 1N4551,B
- 1N5522 1N5230,B 1N4732,A - - - 1N4559,B
- - 1N5846 - - - - -
- - 1N5922 - - - - -
5.1 1N4625 1N751,A 1N751,A 1N3826 1N5981 1N5338,B 1N3996,A 1N4552,B
1N4689 1N5523 1N5231,B 1N4733 - - - 1N4560,B
- - 1N5847 - - - - -
- - 1N5593 - - - - -
5.
6 1N708A 1N725,A 1N752,A 1N3827 1N5919 1N5339,B 1N3997,A 1N4553,B
1N4626 1N5524 1N5232,B 1N4734,A - - - 1N4561,B
- - 1N5848 - - - - -
- - 1N5994 - - - - -
5.8
4 1N4565-84,A - - - - - - -
6.8 1N4099 1N754,A 1N754,A 1N3016,B 1N3785 1N5342,B 1N2970,B 1N2804B
- 1N754,B 1N757,B 1N3829 1N5921 - 1N3999,A 1N3305B
- 1N5526 1N5235,B 1N4736,A - - - 1N4555
- - 1N5851 - - - - 1N4563
- - 1N5996 - - - - -
7.5 1N4100 1N755,A 1N755,A 1N3017A,B 1N3786 1N5343,B 1N2971,B 1N2805B
- 1N755,B 1N758,B 1N3830 1N5922 - 1N4000,A 1N3306B
- 1N5527 1N5236,B 1N4737,A - - - 1N4556
- - 1N5852 - - - - 1N4564
- - 1N5997 - - - - -
8.0 1N707A - - - - - - -
8.
2 1N712A 1N756,A 1N756,A 1N3018,B 1N3787 IN5344,B 1N2972,B 1N2806,B
1N4101 1N959,B 1N959,B 1N4738,A 1N5923 - - 1N3307,B
- 1N5528 1N5237,B - - - - -
- - 1N5853 - - - - -
- - 1N5998 - - - - -
8.4 - IN3514-57,A 1N3154,A - - - - -
- - 1N3155,57 - - - - -
8.5 1N4775-84,A - 1N5238,B - - - - -
- - 1N5854 - - - - -
8.7 1N4102 - - - - 1N5345,B - -
8.8 - 1N764 - - - - - -
9.0 - 1N764A 1N935-9;A,B - - - - -
9.
1 1N4103 1N757,A 1N757,A 1N3019,B 1N3788 1N5346,B 1N2973,B 1N2807,B
- 1N960,B 1N960,B 1N4739,A 1N5924 - - 1N3308,B
- 1N5529 1N5239,B - - - - -
- - 1N5855 - - - - -
- - 1N5999 - - - - -
10.0 1N4104 1N758,A 1N758,A 1N3020,B 1N3789 1N5347,B 1N2974,B 1N2808,B
- 1N961,B 1N961,B 1N4740,A 1N5925 - - 1N3309,B
- 1N5530 1N5240,B - - - - -
- - 1N5856 - - - - -
- - 1N6000 - - - - -
11.0 1N715,A 1N962,B 1N962,B 1N3021,B 1N3790 1N5348,B 1N2975,B 1N2809,B
1N4105 1N961,B 1N961,B 1N4741,A 1N5926 - - 1N3310,B
- 1N5531 1N5241,B - - - - -
- - 1N5857 - - - - -
- - 1N6001 - - - - -
11.
7 1N716,A - 1N941-4;A,B - - - - -
1N4106 - - - - - - -
12.0 - 1N759,A 1N759,A 1N3022,B 1N3791 1N5349,B 1N2976,B 1N2810,B
- 1N963,B 1N963,B 1N4742,A 1N5927 - - 1N3311,B
- 1N5532 1N5452,B - - - - -
- - 1N5858 - - - - -
- - 1N6002 - - - - -
13.0 1N4107 1N964,B 1N964,B 1N3023,B 1N3792 1N5350,B 1N2977,B 1N2811,B
- 1N5533 1N5243,B 1N4743,A 1N5928 - - 1N3312,B
- - 1N5859 - - - - -
- - 1N6003 - - - - -
14.0 1N4108 1N5534 1N5244B - - 1N5351,B 1N2987,B 1N2821,B
- - 1N5860 - - - - 1N3313,B
15.
0 1N4109 1N965,B 1N965,B 1N3024,B 1N3793 1N5352,B 1N2927,A 1N2813,A
- 1N5535 1N5245,B 1N4744A 1N5929 1N5352,B 1N2927,B 1N2813,B
- - 1N5861 - - - - 1N3314,B
- - 1N6004 - - - - -
16.0 1N4110 1N966,B 1N966,B 1N3025,B 1N3794 1N5353,B 1N2980,B 1N2814,B
- 1N5536 1N5246,B 1N4745,A 1N5930 - - 1N3315,B
- - 1N5862 - - - - -
- - 1N6005 - - - - -
17.0 1N4111 1N5537 1N5247,B - - 1N5354,B 1N2981B 1N2814,B
- - 1N5863 - - - - 1N3316,B
18.0 1N4112 1N967,B 1N967,B 1N3026,B 1N3795 1N5355,B 1N2982,B 1N2816,B
- 1N5538 1N5248,B 1N4746,A 1N5931 - - 1N3317,B
- - 1N5864 - - - - -
- - 1N6006 - - - - -
19.
0 1N4113 1N5539 1N5249,B - - 1N5356,B 1N2983B 1N2817,B
- - 1N5865 - - - - 1N3318,B
20.0 1N4114 1N968,B 1N968,B 1N3027,B 1N3796 1N5357,B 1N2984,B 1N2818,B
- 1N5540 1N5250,B 1N4747,A 1N5932,A - - 1N3319,B
- - 1N5866 - 1N5932,B - - -
- - 1N6007 - - - - -
22.0 1N4115 1N959,B 1N969,B 1N3028,B 1N3797 1N5358,B 1N2985,B 1N2819,B
- 1N5541 1N5241,B 1N4748,A 1N5933 - - 1N3320,B
- - 1N5867 - - - - 1N3320,A
- - 1N6008 - - - - -
24.0 1N4116 1N5542 1N970,B 1N3029,B 1N3798 1N5359,B 1N2986,B 1N2820,B
- 1N9701B 1N5252,B 1N4749,A 1N5934 - - 1N3321,B
- - 1N586 - - - - -
- - 1N6009 - - - - -
25.
0 1N4117 1N5543 1N5253,B - - 1N5360,B 1N2987B 1N2821,B
- - 1N5869 - - - - 1N3322,B
27.0 1N4118 1N971,B 1N971,B 1N3030,B 1N3799 1N5361,B 1N2988,B 1N2822,B
- - 1N5254,B 1N4750,A 1N5935 - - 1N3323,B
- - 1N5870 - - - - -
- - 1N6010 - - - - -
28.0 1N4119 1N5544 1N5255,B - - 1N5362,B - -
- - 1N5871 - - - - -
30.0 1N4120 1N972,B 1N972,B 1N3031,B 1N3800 1N5363,B 1N2989,B 1N2823,B
- 1N5545 1N5256,B 1N4751,A 1N5936 - - 1N3324,B
- - 1N5872 - - - - -
- - 1N6011 - - - - -
33.
0 1N4121 1N973,B 1N973,B 1N3032,B 1N3801 1N5364,B 1N2990,B 1N2824,B
- 1N5546 1N5257,B 1N4752,A 1N5937 - - 1N3325,B
- - 1N5873 - - - - -
- - 1N6012 - - - - -
36.0 1N4122 1N974,B 1N974,B 1N3033,B 1N3802 1N5365,B 1N2991,B 1N2825,B
- - 1N5258,B 1N4753,A 1N5938 - - 1N3326,B
- - 1N5874 - - - - -
- - 1N6013 - - - - -
39.0 1N4123 1N975,B 1N975,B 1N3034,B 1N3803 1N5366,B 1N2992,B 1N2826,B
- - 1N5259,B 1N4754,A 1N5939 - - 1N3327,B
- - 1N5875 - - - - -
- - 1N6014 - - - - -
43.0 1N4124 1N976,B 1N976,B 1N3035,B 1N3804 1N5367,B 1N2993,B 1N2827,B
- - 1N5260,B 1N4755,A 1N5940 - - 1N3328,B
- - 1N5876 - - - - -
- - 1N6015 - - - - -
45.
0 - - - - - - 1N2994B 1N2828B
- - - - - - - 1N3329B
47.0 1N4125 1N977,B 1N977,B 1N3036,B 1N3805 1N5368,B 1N2996,B 1N2829,B
- - 1N5261,B 1N4756,A 1N5941 - - 1N3330,B
- - 1N5877 - - - - -
- - 1N6016 - - - - -
50.0 - - - - - - - 1N2830B
- - - - - - - 1N3331B
51.0 1N4126 1N978,B 1N978,B 1N3037,B 1N3806 1N5369,B 1N2997,B 1N2831,B
- - 1N5262,B 1N4757,A 1N5942 - - 1N3332,B
- - 1N5878 - - - - -
- - 1N6017 - - - - -
- - 1N5262,A - - - - -
52.
0 - - - - - - 1N2998B 1N3333
56.0 1N4127 1N979,B 1N979,B 1N3038,B 1N3807 1N5370,B 1N2999,B 1N2822,B
- - 1N5263,B 1N4758,A 1N5943 - - 1N3334,B
- - 1N6018 - - - - -
60.0 1N4128 - 1N5246,A,B - - 1N5371,B - -
62.0 1N4129 1N980,B 1N980 1N3039,B 1N3808 1N5372,B 1N3000,B 1N2833,B
- - 1N5265,B 1N4759,A 1N5944 - - 1N3335,B
- - 1N5265,A - - - - -
- - 1N6019 - - - - -
68.0 1N4130 1N981,B 1N981,B 1N3040,B 1N3809 1N5373,B 1N3001,B 1N2834,B
- - 1N5266,B 1N4760,A 1N5945 - - 1N3336,B
- - 1N5266,A 1N3040,A - - - -
- - 1N6020 - - - - -
75.
0 1N4131 1N982,B 1N982 1N3041,B 1N3810 1N5374,B 1N3002,B 1N2835,B
- - 1N5267,B 1N4761,A 1N5946 - - 1N3337,B
- - 1N5267,A - - - - -
- - 1N6021 - - - - -
82.0 1N4132 1N983,B 1N983 1N3042,B 1N3811 1N5375,B 1N3003,B 1N2836,B
- - 1N5268,B 1N4762,A 1N5947 - - 1N3338,B
- - 1N5268,A - - - - -
- - 1N6022 - - - - -
87.0 1N4133 - 1N5269,B - - 1N5376,B - -
91.0 1N4134 1N984,B 1N984 1N3043,B 1N3812 1N5377,B 1N3004,B 1N2837,B
- - 1N5270,B 1N4763,A 1N5948 - - 1N3339,B
- - 1N6023 - - - - -
100.
0 1N4135 1N985 1N985,B 1N3044,B 1N3813 1N5378,B 1N3005,B 1N2838,B
- - 1N5271,B 1N4764,A 1N5949 - - 1N3340,B
- - 1N6024 1N3044,A - - - -
105.0 - - - - - - 1N3006,B 1N2839,B
- - - - - - - 1N3341,B
110.0 - 1N986 1N986,B 1N3045,B 1N3814 1N5379,B 1N3007,B 1N2840,B
- - 1N5272,B 1M110ZS10 1N5950 - 1N3007,A 1N3342,B
- - 1N6025 - - - - -
120.0 - 1N987 1N987,B 1N3046,B 1N3815 1N5380,B 1N3008,B 1N2841,B
- - 1N5273,B 1M120ZS10 1N5951 - 1N3008,A 1N3343,B
- - 1N6026 - - - - -
130.0 - 1N988 1N988,B 1N3047,B 1N3816 1N5381,B 1N3009,B 1N2842,B
- - 1N5274,B 1M130ZS10 1N5952 - - 1N3344,B
- - 1N6027 - - - - -
140.
0 - 1N989 1N5275,B - - 1N5382B 1N3010B 1N3345B
150.0 - 1N990 1N989 1N3048,B 1N3817 1N5383,B 1N3011,B 1N2843,B
- - 1N5276,B 1M150ZS10 1N5953 - - 1N3346,B
- - 1N6028 - - - - -
160.0 - 1N991 1N990 1N3049,B 1N3818 1N5384,B 1N3012,B 1N2844,B
- - 1N5277,B 1M160ZS10 1N5954 - - 1N3347,B
- - 1N6029 - - - - -
170.0 - 1N992 1N5278,B 1M170ZS10 - 1N5385,B - -
175.0 - - - - - - 1N3013B 1N3348B
180.0 - - 1N991,B 1N3050,B 1N3819 1N5386,B 1N3014,B 1N2845,B
- - 1N5279,B 1M180ZS10 1N5955 - - 1N3349,B
- - 1N6030 1N3050,A - - - -
190.
0 - - 1N5280,B - - 1N5387,B - -
200.0 - - 1N992 1N3051,B 1N3820 1N5388,B 1N3015,B 1N2846,B
- - 1N5281,B 1M200ZS10 1N5956 - - 1N3350,B
- - 1N6031 - - - - -
Справочник по стабилитронам | Секреты телемастера
Posted on by Evgeniy811
| VOLT | Мощность | |||||||
| ↓ | 0.25-0.4W | 0.4-0.5W | 0.5W | 1.0W | 1.5W | 5.0W | 10.0W | 50.0W |
| 1.8 | 1N4614 | 1N4678 | 1N4614,A | — | — | — | — | — |
| 2.0 | 1N4615 | 1N4679 | 1N4615,A | — | — | — | — | — |
2. 2 |
1N4616 | 1N4680 | 1N4616,A | — | — | — | — | — |
| 2.4 | 1N4617 | 1N4681 | 1N4617,A | — | — | — | — | — |
| 2.4 | — | — | IN4370,A | — | — | — | — | — |
| 2.4 | — | — | 1N5221,A | — | — | — | — | — |
| 2.4 | — | — | 1N5837,A | — | — | — | — | — |
| 2.4 | — | — | 1N5985,A | — | — | — | — | — |
| 2.5 | — | — | 1N5222,A | — | — | — | — | — |
| 2.5 | — | — | 1N5838,A | — | — | — | — | — |
2. 6 |
— | 1N702 | — | — | — | — | — | — |
| 2.7 | 1N4618 | 1N4682 | 1N4371,A | — | — | — | — | — |
| 2.7 | 1N702A | — | 1N5223,A | — | — | — | — | — |
| 2.7 | — | — | 1N5839,A | — | — | — | — | — |
| 2.7 | — | — | 1N5986,A | — | — | — | — | — |
| 2.8 | — | — | 1N5224,A | — | — | — | — | — |
| 2.8 | — | — | 1N5840,A | — | — | — | — | — |
| 3.0 | 1N4619 | 1N4683 | 1N4372,A | — | — | — | — | — |
3. 0 |
— | — | 1N5225,A | — | — | — | — | — |
| 3.0 | — | — | 1N5841,A | — | — | — | — | — |
| 3.0 | — | — | 1N5987,A | — | — | — | — | — |
| 3.3 | 1N4620 | 1N4684 | 1N746,A | 1N3821,A | 1N5913 | 1N5333,A,B | — | — |
| 3.3 | — | — | 1N5226,A | 1N4728,A | — | — | — | — |
| 3.3 | — | 1N5518 | 1N5842,A | — | — | — | — | — |
| 3.3 | — | — | 1N5988,A | — | — | — | — | — |
| 3.6 | 1N4621 | 1N4685 | 1N747,A | 1N3822,A | 1N5914 | 1N5334,A,B | — | — |
3. 6 |
1N703A | 1N5519 | 1N5227,A | 1N4729,A | — | — | — | — |
| 3.6 | — | — | 1N5843,A | — | — | — | — | — |
| 3.6 | — | — | 1N5989,A | — | — | — | — | — |
| 3.9 | 1N4622 | 1N4686 | 1N748,A | 1N3823,A | 1N5915 | 1N5335,A,B | 1N3993,A,B | 1N4549 |
| 3.9 | — | 1N5520 | 1N5228,A | 1N4730,A | — | — | — | 1N4557 |
| 3.9 | — | — | 1N5844,A | — | — | — | — | — |
| 3.9 | — | — | 1N5990,A | — | — | — | — | — |
| 4.1 | — | 1N704 | — | — | — | — | — | — |
4. 3 |
1N4623 | 1N4687 | 1N749,A | 1N3824,A | 1N5916 | 1N5336,A,B | 1N3994,A,B | 1N4550 |
| 4.3 | 1N704A | 1N5521 | 1N5229,A | 1N4731,A | — | — | — | 1N4558 |
| 4.3 | — | — | 1N5845,A | — | — | — | — | — |
| 4.3 | — | — | 1N5991,A | — | — | — | — | — |
| 4.7 | 1N4624 | 1N5728,B | 1N750,A | 1N3825,A | 1N5917 | 1N5337,A,B | 1N3995,A,B | 1N4551 |
| 4.7 | — | 1N5522 | 1N5230,A | 1N4732,A | — | — | — | 1N4559 |
| 4.7 | — | 1N705 | 1N5846,A | — | — | — | — | — |
4. 7 |
— | 1N4688 | 1N5992,A | — | — | — | — | — |
| 5.1 | 1N4625 | 1N5729,B | 1N751,A | 1N3826,A | 1N5918 | 1N5338,A,B | 1N3996,A,B | 1N4552 |
| 5.1 | — | 1N5523 | 1N5231,A | 1N4733,A | — | — | — | 1N4560 |
| 5.1 | 1N705A | 1N4689 | 1N5847,A | — | — | — | — | — |
| 5.1 | — | — | 1N5993,A | — | — | — | — | — |
| 5.6 | 1N708 | 1N5730,B | 1N752,A | 1N3827,A | 1N5919 | 1N5339,A,B | 1N3997,A,B | 1N4553 |
| 5.6 | 1N4626 | 1N5524 | 1N5232,A | 1N4734,A | — | — | — | 1N4561 |
5. 6 |
— | 1N4690 | 1N5848,A | — | — | — | — | — |
| 5.6 | — | — | 1N5994,A | — | — | — | — | — |
| 5.8 | 1N706 | — | — | — | — | — | — | — |
| 6.0 | 1N706A | — | 1N5233,A | — | — | 1N5340,A,B | — | — |
| 6.0 | — | — | 1N5849,A | — | — | — | — | — |
| 6.2 | 1N709 | 1N5731,B | 1N753,A | 1N3828,A | 1N5920 | 1N5341,A,B | 1N3998,A,B | 1N4554 |
| 6.2 | 1N4627 | 1N821,A | 1N5234,A | 1N4735,A | — | — | — | 1N4562 |
| 6.2 | MZ605 | 1N823,A | 1N5850,A | — | — | — | — | — |
6. 2 |
MZ610 | 1N825,A | 1N5995,A | — | — | — | — | — |
| 6.2 | MZ620 | 1N827,A | 1N4691 | — | — | — | — | — |
| 6.2 | MZ640 | 1N829,A | — | — | — | — | — | — |
| 6.2 | — | 1N5525 | — | — | — | — | — | — |
| 6.4 | — | — | 1N4565-84,A | — | — | — | — | — |
| 6.8 | 1N4099 | 1N5732,B | 1N754,A | 1N3016,A,B | 1N3785,A,B | 1N5342,A,B | 1N2970,A,B | 1N2804 |
| 6.8 | 1N710 | 1N4692 | 1N957B | 1N3829,A | 1N5921 | — | 1N3999,A,B | 1N3305 |
| 6.8 | — | 1N5526 | 1N5235,A | 1N4736,A | — | — | — | 1N4555 |
| 6. 8 |
— | — | 1N5851,A | — | — | — | — | 1N4563 |
| 6.8 | — | — | 1N5996,A | — | — | — | — | — |
| 7.1 | — | 1N707 | — | — | — | — | — | — |
| 7.5 | 1N4100 | 1N5733,B | 1N755,A | 1N3017,A,B | 1N3786,A,B | 1N5343,A,B | 1N2971,A,B | 1N2805 |
| 7.5 | 1N711 | 1N4693 | 1N958B | 1N3830,A | 1N5922 | — | 1N3940,A,B | 1N3306 |
| 7.5 | — | 1N5527 | 1N5236,A | 1N4737,A | — | — | — | 1N4556 |
| 7.5 | — | — | 1N5852,A | — | — | — | — | 1N4564 |
| 7.5 | — | — | 1N5997,A | — | — | — | — | — |
8. 2 |
1N712 | 1N5734,B | 1N756,A | 1N3018,A,B | 1N3787,A,B | 1N5344,A,B | 1N2972,A,B | 1N2806 |
| 8.2 | 1N4101 | 1N4694 | 1N959B | 1N4738,A | 1N5923 | — | — | 1N3307 |
| 8.2 | — | 1N5528 | 1N5237,A | — | — | — | — | — |
| 8.2 | — | — | 1N5853,A | — | — | — | — | — |
| 8.2 | — | — | 1N5998,A | — | — | — | — | — |
| 8.4 | — | — | IN3154-57,A | — | — | — | — | — |
| 8.5 | 1N4775-84,A | — | 1N5238,A | — | — | — | — | — |
| 8.5 | — | — | 1N5854,A | — | — | — | — | — |
8. 7 |
1N4102 | 1N4695 | — | — | — | 1N5345,A,B | — | — |
| 8.8 | — | — | — | — | — | — | — | — |
| 9.0 | — | — | 1N935-8;A,B | — | — | — | — | — |
| 9.1 | 1N4103 | 1N5735,B | 1N757,A | 1N3019,A,B | 1N3788,A,B | 1N5346,A,B | 1N2973,A,B | 1N2807 |
| 9.1 | 1N713 | 1N4696 | 1N960B | 1N4739,A | 1N5924 | — | — | 1N3308 |
| 9.1 | — | 1N5529 | 1N5239,A | — | — | — | — | — |
| 9.1 | — | — | 1N5855,A | — | — | — | — | — |
| 9.1 | — | — | 1N5999,A | — | — | — | — | — |
10. 0 |
1N4104 | 1N5736,B | 1N758,A | 1N3020,A,B | 1N3789,A,B | 1N5347,A,B | 1N2974,A,B | 1N2808 |
| 10.0 | 1N714 | 1N4697 | 1N961B | 1N4740,A | 1N5925 | — | — | 1N3309 |
| 10.0 | — | 1N5530 | 1N5240,A | — | — | — | — | — |
| 10.0 | — | — | 1N5856,A | — | — | — | — | — |
| 10.0 | — | — | 1N6000,A | — | — | — | — | — |
| 11.0 | 1N715 | 1N5737,B | 1N962B | 1N3021,A,B | 1N3790,A,B | 1N5348,A,B | 1N2975,A,B | 1N2809 |
| 11.0 | 1N4105 | 1N4698 | — | 1N4741,A | 1N5926 | — | — | 1N3310 |
11. 0 |
— | 1N5531 | 1N5241,A | — | — | — | — | — |
| 11.0 | — | — | 1N5857,A | — | — | — | — | — |
| 11.0 | — | — | 1N6001,A | — | — | — | — | — |
| 11.7 | — | — | 1N941-5;A,B | — | — | — | — | — |
| 11.7 | — | — | — | — | — | — | — | — |
| 12.0 | 1N716 | 1N5738,B | 1N759,A | 1N3022,A,B | 1N3791,A,B | 1N5349,A,B | 1N2976,A,B | 1N2810 |
| 12.0 | 1N4106 | 1N4699 | 1N963B | 1N4742,A | 1N5927 | — | — | 1N3311 |
| 12.0 | — | 1N5532 | 1N5242,A | — | — | — | — | — |
12. 0 |
— | — | 1N5858,A | — | — | — | — | — |
| 12.0 | — | — | 1N6002,A | — | — | — | — | — |
| 13.0 | 1N4107 | 1N5739,B | 1N964B | 1N3023,A,B | 1N3792,A,B | 1N5350,A,B | 1N2977,A,B | 1N2811 |
| 13.0 | 1N717 | 1N5533 | 1N5243,A | 1N4743,A | 1N5928 | — | — | 1N3312 |
| 13.0 | — | 1N4700 | 1N5859,A | — | — | — | — | — |
| 13.0 | — | — | 1N6003,A | — | — | — | — | — |
| 14.0 | 1N4108 | 1N5534 | 1N5244,A | — | — | 1N5351,A,B | 1N2978,A,B | 1N2812 |
| 14.0 | — | 1N4701 | 1N5860,A | — | — | — | — | 1N3313 |
15. 0 |
1N4109 | 1N5740,B | 1N965B | 1N3024,A,B | 1N3793,A,B | 1N5352,A,B | 1N2979,A,B | 1N2813 |
| 15.0 | 1N718 | 1N5535 | 1N5245,A | 1N4744,A | 1N5929 | — | — | — |
| 15.0 | — | 1N4702 | 1N5861,A | — | — | — | — | 1N3314 |
| 15.0 | — | — | 1N6004,A | — | — | — | — | — |
| 16.0 | 1N4110 | 1N5741,B | 1N966B | 1N3025,A,B | 1N3794,A,B | 1N5353,A,B | 1N2980,A,B | 1N2814 |
| 16.0 | 1N719 | 1N5536 | 1N5246,A | 1N4745,A | 1N5930 | — | — | 1N3315 |
| 16.0 | — | 1N4703 | 1N5862,A | — | — | — | — | — |
16. 0 |
— | — | 1N6005,A | — | — | — | — | — |
| 17.0 | 1N4111 | 1N5537 | 1N5247,A | — | — | 1N5354,A,B | 1N2981,A,B | 1N2815 |
| 17.0 | — | 1N4704 | 1N5863,A | — | — | — | — | 1N3316 |
| 18.0 | 1N4112 | 1N5742,B | 1N967B | 1N3026,A,B | 1N3795,A,B | 1N5355,A,B | 1N2982,A,B | 1N2816 |
| 18.0 | 1N720 | 1N5538 | 1N5248,A | 1N4746,A | 1N5931 | — | — | 1N3317 |
| 18.0 | — | 1N4705 | 1N5864,A | — | — | — | — | — |
| 18.0 | — | — | 1N6006,A | — | — | — | — | — |
| 19.0 | 1N4113 | 1N5539 | 1N5249,A | — | — | 1N5356,A,B | 1N2983,A,B | 1N2817 |
19. 0 |
— | 1N4706 | 1N5865,A | — | — | — | — | 1N3318 |
| 20.0 | 1N4114 | 1N5743,B | 1N968B | 1N3027,A,B | 1N3796,A,B | 1N5357,A,B | 1N2984,A,B | 1N2818 |
| 20.0 | 1N721 | 1N5540 | 1N5250,A | 1N4747,A | 1N5932 | — | — | 1N3319 |
| 20.0 | — | 1N4707 | 1N5866,A | — | — | — | — | — |
| 20.0 | — | — | 1N6007,A | — | — | — | — | — |
| 22.0 | 1N4115 | 1N5744,B | 1N969B | 1N3028,A,B | 1N3797,A,B | 1N5358,A,B | 1N2985,A,B | 1N2819 |
| 22.0 | 1N722 | 1N5541 | 1N5251,A | 1N4748,A | 1N5933 | — | — | — |
22. 0 |
— | 1N4708 | 1N5867,A | — | — | — | — | 1N3320 |
| 22.0 | — | — | 1N6008,A | — | — | — | — | — |
| 24.0 | 1N4116 | 1N5542 | 1N970B | 1N3029,A,B | 1N3798,A,B | 1N5359,A,B | 1N2986,A,B | 1N2820 |
| 24.0 | 1N723 | — | 1N5252,A | 1N4749,A | 1N5934 | — | — | 1N3321 |
| 24.0 | — | 1N5745,B | 1N5868,A | — | — | — | — | — |
| 24.0 | — | 1N4709 | 1N6009,A | — | — | — | — | — |
| 25.0 | 1N4117 | 1N5543 | 1N5253,A | — | — | 1N5360,A,B | 1N2987,A,B | 1N2821 |
| 25.0 | — | 1N4710 | 1N5869,A | — | — | — | — | 1N3322 |
27. 0 |
1N4118 | — | 1N971B | 1N3030,A,B | 1N3799,A,B | 1N5361,A,B | 1N2988,A,B | 1N2822 |
| 27.0 | 1N724 | — | 1N5254,A | 1N4750,A | 1N5935 | — | — | 1N3323 |
| 27.0 | — | 1N5746,B | 1N5870,A | — | — | — | — | — |
| 27.0 | — | 1N4711 | 1N6010,A | — | — | — | — | — |
| 28.0 | 1N4119 | 1N5544 | 1N5255,A | — | — | 1N5362,A,B | — | — |
| 28.0 | — | 1N4712 | 1N5871,A | — | — | — | — | — |
| 30.0 | 1N4120 | — | 1N972B | 1N3031,A,B | 1N3800,A,B | 1N5363,A,B | 1N2989,A,B | 1N2823 |
30. 0 |
1N725 | 1N5545 | 1N5256,A | 1N4751,A | 1N5936 | — | — | 1N3324 |
| 30.0 | — | 1N5747,B | 1N5872,A | — | — | — | — | — |
| 30.0 | — | 1N4713 | 1N6011,A | — | — | — | — | — |
| 33.0 | 1N4121 | — | 1N973B | 1N3032,A,B | 1N3801,A,B | 1N5364,A,B | 1N2990,A,B | 1N2824 |
| 33.0 | 1N726 | 1N5546 | 1N5257,A | 1N4752,A | 1N5937 | — | — | 1N3325 |
| 33.0 | — | 1N5748,B | 1N5873,A | — | — | — | — | — |
| 33.0 | — | 1N4714 | 1N6012,A | — | — | — | — | — |
| 36.0 | 1N4122 | 1N5749,B | 1N974B | 1N3033,A,B | 1N3802,A,B | 1N5365,A,B | 1N2991,A,B | 1N2825 |
36. 0 |
1N727 | — | 1N5258,A | 1N4753,A | 1N5938 | — | — | 1N3326 |
| 36.0 | — | 1N4715 | 1N5874,A | — | — | — | — | — |
| 36.0 | — | — | 1N6013,A | — | — | — | — | — |
| 39.0 | 1N4123 | 1N5750,B | 1N975B | 1N3034,A,B | 1N3803,A,B | 1N5366,A,B | 1N2992,A,B | 1N2826 |
| 39.0 | 1N728 | — | 1N5259,A | 1N4754,A | 1N5939 | — | — | 1N3327 |
| 39.0 | — | 1N4716 | 1N5875,A | — | — | — | — | — |
| 39.0 | — | — | 1N6014,A | — | — | — | — | — |
| 43.0 | 1N4124 | 1N5751,B | 1N976B | 1N3035,A,B | 1N3804,A,B | 1N5367,A,B | 1N2993,A,B | 1N2827 |
43. 0 |
1N729 | — | 1N5260,A | 1N4755,A | 1N5940 | — | — | 1N3328 |
| 43.0 | — | 1N4717 | 1N5876,A | — | — | — | — | — |
| 43.0 | — | — | 1N6015,A | — | — | — | — | — |
| 45.0 | — | — | — | — | — | — | 1N2994,A,B | 1N2828 |
| 45.0 | — | — | — | — | — | — | — | 1N3329 |
| 47.0 | 1N4125 | 1N5752,B | 1N977B | 1N3036 | 1N3805 | 1N5368 | 1N2995 | 1N2829 |
| 47.0 | 1N730 | — | 1N5261 | 1N4756,A | 1N5941 | — | — | 1N3330 |
| 47.0 | — | — | 1N5877 | — | — | — | — | — |
47. 0 |
— | — | 1N6016 | — | — | — | — | — |
| 50.0 | — | — | — | — | — | — | 1N2996 | 1N2830 |
| 50.0 | — | — | — | — | — | — | — | 1N3331 |
| 51.0 | 1N4126 | 1N5753,B | 1N978B | 1N3037 | 1N3806 | 1N5369 | 1N2997 | 1N2831 |
| 51.0 | 1N731 | — | 1N5262 | 1N4757 | 1N5942 | — | — | 1N3332 |
| 51.0 | — | — | 1N5878 | — | — | — | — | — |
| 51.0 | — | — | 1N6017 | — | — | — | — | — |
| 52.0 | — | — | — | — | — | — | 1N2998,A,B | 1N3333 |
56. 0 |
1N4127 | 1N5754,B | 1N979B | 1N3038,A,B | 1N3807,A,B | 1N53670,A,B | 1N2999,A,B | 1N2832 |
| 56.0 | 1N732 | — | 1N5263 | 1N4758,A | 1N5943 | — | — | 1N3334 |
| 56.0 | — | — | 1N5879 | — | — | — | — | — |
| 56.0 | — | — | 1N6018,A | — | — | — | — | — |
| 60.0 | 1N4128 | — | 1N5264,A | — | — | 1N5371,A,B | — | — |
| 60.0 | — | — | 1N5880,A | — | — | — | — | — |
| 62.0 | 1N4129 | 1N5755,B | 1N980B | 1N3039 | 1N3808 | 1N5372 | 1N3000,A,B | 1N2833 |
| 62.0 | 1N733 | — | 1N5265,A | 1N4759 | 1N5944 | — | — | 1N3335 |
62. 0 |
— | — | 1N5881,A | — | — | — | — | — |
| 62.0 | — | — | 1N6019,A | — | — | — | — | — |
| 68.0 | 1N4130 | 1N5756,B | 1N981B | 1N3040,A,B | 1N3809,A,B | 1N5373,A,B | 1N3001,A,B | 1N2834 |
| 68.0 | 1N734 | — | 1N5266,A | 1N4760,A | 1N5945 | — | — | 1N3336 |
| 68.0 | — | — | 1N6020,A | — | — | — | — | — |
| 75.0 | 1N4131 | 1N5757,B | 1N982B | 1N3041,A,B | 1N3810,A,B | 1N5374,A,B | 1N3002,A,B | 1N2835 |
| 75.0 | 1N735 | — | 1N5267,A | 1N4761,A | 1N5946 | — | — | 1N3337 |
75. 0 |
— | — | 1N6021,A | — | — | — | — | — |
| 82.0 | 1N4132 | — | 1N983B | 1N3042,A,B | 1N3811,A,B | 1N5375,A,B | 1N3003,A,B | 1N2836 |
| 82.0 | 1N736 | — | 1N5268,A | 1N4762,A | 1N5947 | — | — | 1N3338 |
| 82.0 | — | — | 1N6022,A | — | — | — | — | — |
| 87.0 | 1N4133 | — | 1N5269,A | — | — | 1N5376,A,B | — | — |
| 91.0 | 1N4134 | — | 1N984B | 1N3043,A,B | 1N3812,A,B | 1N5377,A,B | 1N3004,A,B | 1N2837 |
| 91.0 | — | — | 1N5270,A | 1N4763,A | 1N5948 | — | — | 1N3339 |
91. 0 |
— | — | 1N6023,A | — | — | — | — | — |
| 100.0 | 1N4135 | — | 1N985B | 1N3044,A,B | 1N3813,A,B | 1N5378,A,B | 1N3005,A,B | 1N2838 |
| 100.0 | — | — | 1N5271,A | 1N4764,A | 1N5949 | — | — | 1N3340 |
| 100.0 | — | — | 1N6024,A | — | — | — | — | — |
| 105.0 | — | — | — | — | — | — | 1N3006,A,B | 1N2839 |
| 105.0 | — | — | — | — | — | — | — | 1N3341 |
| 110.0 | — | — | 1N986B | 1N3045,A,B | 1N3814,A,B | 1N5379,A,B | 1N3007,A,B | 1N2840 |
| 110.0 | — | — | 1N5272,A | 1M110ZS10 | 1N5950 | — | — | 1N3342 |
110. 0 |
— | — | 1N6025,A | — | — | — | — | — |
| 120.0 | — | — | 1N987B | 1N3046,A,B | 1N3815,A,B | 1N5380,A,B | 1N3008,A,B | 1N2841 |
| 120.0 | — | — | 1N5273,A | 1M120ZS10 | 1N5951 | — | — | 1N3343 |
| 120.0 | — | — | 1N6026,A | — | — | — | — | — |
| 130.0 | — | — | 1N988B | 1N3047,A,B | 1N3816,A,B | 1N5381,A,B | 1N3009,A,B | 1N2842 |
| 130.0 | — | — | 1N5274,A | 1M130ZS10 | 1N5952 | — | — | 1N3344 |
| 130.0 | — | — | 1N6027,A | — | — | — | — | — |
| 140.0 | — | — | 1N5275,A | — | — | 1N5382,A,B | 1N3010,A,B | 1N3345 |
150. 0 |
— | — | 1N989B | 1N3048,A,B | 1N3817,A,B | 1N5383,A,B | 1N3011,A,B | 1N2843 |
| 150.0 | — | — | 1N5276,A | 1M150ZS10 | 1N5953 | — | — | 1N3346 |
| 150.0 | — | — | 1N6028,A | — | — | — | — | — |
| 160.0 | — | — | 1N990B | 1N3049,A,B | 1N3818,A,B | 1N5384,A,B | 1N3012,A,B | 1N2844 |
| 160.0 | — | — | 1N5277,A | 1M160ZS10 | 1N5954 | — | — | 1N3347 |
| 160.0 | — | — | 1N6029,A | — | — | — | — | — |
| 170.0 | — | — | 1N5278,A | 1M170ZS10 | — | 1N5385,A,B | — | — |
175. 0 |
— | — | — | — | — | — | 1N3013,A,B | 1N3348 |
| 180.0 | — | — | 1N991B | 1N3050,A,B | 1N3819,A,B | 1N5386,A,B | 1N3014,A,B | 1N2845 |
| 180.0 | — | — | 1N5279,A | 1M180ZS10 | 1N5955 | — | — | 1N3349 |
| 180.0 | — | — | 1N6030,A | — | — | — | — | — |
| 190.0 | — | — | 1N5280,A | — | — | 1N5387 | — | — |
| 200.0 | — | — | 1N992B | 1N3051,A,B | 1N3820,A,B | 1N5388 | 1N3015 | 1N2840 |
| 200.0 | — | — | 1N5281 | 1M200ZS10 | 1N5956 | — | — | 1N3350 |
| 200.0 | — | — | 1N6031 | — | — | — | — | — |
Поиск по сайту
Найти:Немного рекламы
Принцип работы диодного моста.
Как проверить диодный мост.
Диодный мост – простейшая схема, которая преобразует переменный ток в постоянный. Она используется практически во всей современной электронике, поэтому грамотный мастер должен понимать принцип работы диодного моста и уметь его ремонтировать. В российских розетках частота тока 50 Герц, и чтобы выровнять его для работы оборудования и применяют это нехитрое устройство.
Содержание:
- 1 Принцип работы
- 2 Классический диодный мост
- 3 Как проверить диод
- 4 Как проверить диодный мост
Принцип работы
Давайте разберем, как работает данное устройство. Оно собирается из диодов – элементов, пропускающих ток в одну сторону. Современные диоды являются полупроводниковыми устройствами небольшого размера – в этой статье мы не будем разбирать их особенности и маркировку, а поговорим только о том, как работает диодный мост.
У диода имеется два контакта – анод и катод. Ток течет от анода к катоду практически с нулевым сопротивлением. Но если ситуация меняется и ток подается на катод, то противоположное сопротивление не дает ему пробиться через элемент (ток практически равен нулю и в большинстве случаев им можно пренебречь). Схему работы вы можете увидеть на приведенном выше рисунке.
Классический диодный мост
Стандартная схема диодного моста выпрямителя содержит в себе вместо одного диода и конденсатора четыре диода, объединенных изображенным на рисунке способом. Его можно условно разбить на два полупериода. В каждом полупериоде находится два диода, работающих в одном направлении, и два – запрещающих проход тока. Положительное напряжение приходит на анод VD1, отрицательное на катод VD3. Данные диоды открываются, а VD2 и VD4 — закрываются.
Когда положительный полупериод заменяется на отрицательный, происходит смена работоспособности. Положительное напряжение приходит на анод VD2, отрицательное — на катодный выход VD4.
Происходит смена направлений, но ток идет в нужном направлении. Получается, что в подобной схеме частота возрастает в два раза, за счет чего удается добиться лучшего сглаживания, используя идентичный с первой схемой конденсатор. Благодаря этому возрастает коэффициент полезного действия устройства и падают возможные потери.
Изучая, как собрать диодный мост, не забывайте о том, что не обязательно спаивать его из четырех микроэлементов и подбирать соответствующий конденсатор. В большинстве случаев можно приобрести готовое решение в магазине, с подобранными параметрами и известными характеристиками. Достоинства подобной сборки в маленьких размерах, единых тепловых режимах и небольшом весе. Основной недостаток в том, что если выходит из строя один элемент, то приходится менять весь узел.
Посмотрите обзорное видео с канала “Радиолюбитель TV”.
Как проверить диод
Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего.
О том, как проверить диод мы детально расскажем в нашей статье.
Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:
- пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
- обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
- утечка. В этом случае диод проводит незначительный обратный ток.
При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

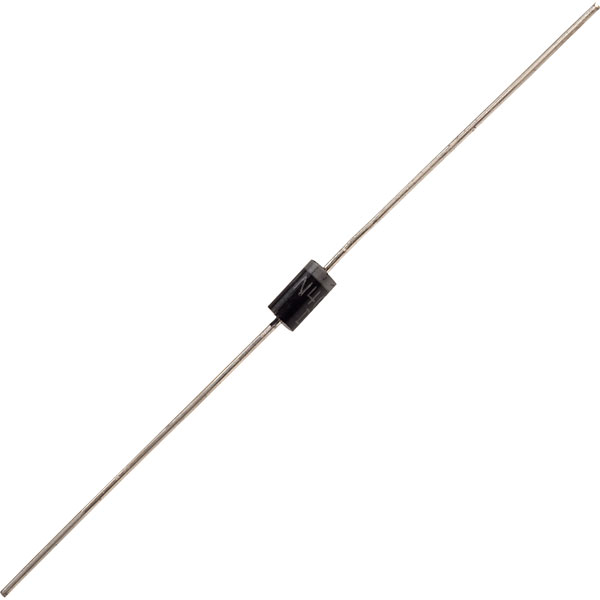

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B.
Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.
Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное.
Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.
Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.
Подключив щупы, к аноду (красный +), а к катоду (черный —), мы видим значения на дисплее — это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.
Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.
На этом процедура проверки диода закончена – диод исправен.
Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.
Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.
Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр.
Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.
Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке.
Теперь мы знаем, как проверить диод, можем приступить к проверке диодного моста.
Как проверить диодный мост
Пример того, как проверить диодный мост мы покажем на диодной сборке. Подопытная сборка — GBU408, 4A 800V. В данном корпусе заключены четыре диода связанным между собой должным образом. Если хоть один из диодов окажется неработоспособным, придется заменить весь мост целиком.
Для удобства проверки диодов изображена схема, по которой соединены диоды в данном корпусе. Она поможет протестировать каждый диод и не запутаться с выводами.
Тест диода D1 – выводы 1;3.
Тест диода D2 – выводы 3;4.
Тест диода D3 – выводы 1;2.
Тест диода D4 – выводы 2;4.
В данном случае все диоды работают исправно, такой диодный мост рабочий.
Также вы можете посмотреть видео по проверке диодного моста с канала “ElectronicsClub”
Спецификация 1n5844 и примечания по применению
Спецификация 1n5844 (10)
| Деталь | Модель ECAD | Производитель | Описание | Тип | ПДФ |
|---|---|---|---|---|---|
| 1N5844 | Микрополуфабрикаты | Технический справочник 1983 | Сканировать | ||
| 1N5844 | Другие | Базовая спецификация транзистора и перекрестная ссылка | Сканировать | ||
| 1N5844 | Другие | Таблица перекрестных ссылок | Сканировать | ||
| 1N5844 | Другие | Краткое техническое описание микросхем и компонентов (плюс перекрестные справочные данные) | Сканировать | ||
| 1N5844 | Другие | Краткие данные и перекрестные ссылки (Разное) | Сканировать | ||
| 1N5844 | Спраг | Справочник по полупроводникам, 1977 г. | Сканировать | ||
| 1N5844A | Другие | Базовая спецификация транзистора и перекрестная ссылка | Сканировать | ||
| 1N5844A | Другие | Semiconductor Devices, Diode, and SCR Datasheet Catalog | Сканировать | ||
| 1N5844B | Другие | Базовая спецификация транзистора и перекрестная ссылка | Сканировать | ||
| 1N5844B | Другие | Semiconductor Devices, Diode, and SCR Datasheet Catalog | Сканировать |
org/Product»>
org/Product»>
org/Product»> 1n5844 Листы данных Context Search
| Каталог данных | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
1N5844
Аннотация: диод 1n5844 1N5859 1N5882 1N524B ДАННЫЕ SCR 1N5865 1N5848 1N5849 1N5840
|
OCR-сканирование |
1N5837 1N5221 1N5838 1N5222 1N5839 1N5223 1N5840 1N5224 1N5841 1НС225 1N5844 диод 1n5844 1N5859 1N5882 1Н524Б ДАННЫЕ СКВ 1N5865 1N5848 1N5849 | |
1N5844
Аннотация: IN5344 1N5844 эквивалент 1N5324 1n5844 диод IN4370 IN5344B 1N5981 эквивалент MZ605 1N5379
|
Оригинал |
1Н4614 1Н4615 1Н4617 1Н702 1Н4618 1N4370 1N4371 IN4370 1N5221 1N5985 1N5844 IN5344 эквивалент 1N5844 1N5324 диод 1n5844 IN5344B 1N5981 МЗ605 эквивалент 1N5379 | |
2003 г. — диодный крест
Реферат: стабилитрон перекрестный эталон 1n5844 диод IN5344 1N5844 диод стабилитрон 1N985 1n5324 ИН4370 1N5981 ИН5344Б
|
Оригинал |
1Н4614 1Н4615 1Н4617 1Н702 1Н4618 1Н4619 1N4620 1N4621 1N4622 1Н704 перекрестная ссылка на диод перекрестная ссылка стабилитрона диод 1n5844 IN5344 1N5844 диод стабилитрон 1N985 1n5324 IN4370 1N5981 IN5344B | |
1N5844
Аннотация: 1n5844 диод 1N5882 1N5851 1N5837 1N5849диод 1N5841 1n5874 1N5921 1N5915
|
OCR-сканирование |
1N5837 1N5221 1N5838 1N5222 1N5839 1N5223 1N5840 1N5224 1N5841 1НС225 1N5844 диод 1n5844 1N5882 1N5851 1N5849 диод 1N5841 1n5874 1N5921 1Н5915 | |
1N5844
Реферат: IN5239 1n5844 диод in5253 стабилитрон IN5240 IN5227 IN5256 1N5109 IN5228 in5242
|
OCR-сканирование |
1Н5102 1Н5103 1Н5104 1Н5105 1Н5106 1Н5107 1Н5108 1Н5109 1Н5110 1Н5111 1N5844 IN5239 диод 1n5844 стабилитрон in5253 IN5240 IN5227 IN5256 IN5228 in5242 | |
в5347
Реферат: in5338 1N5844 IN5354 IN5363 Диод IN5339 IN5364 in5342 IN5339 1N5882
|
OCR-сканирование |
1N5248 IN5249 1Н5250 ДО-7/ДО-35 1N5251 1N5252 1N5253 1N5254 1N5255 IN5256 in5347 in5338 1N5844 IN5354 IN5363 Диод IN5339 IN5364 in5342 IN5339 1N5882 | |
1N1743
Реферат: IN5234 1N4202 IN5008 стабилитрон c51 ph 1n587 1NS232 диод 1n1418 стабилитрон 1N PH 48 1N4465
|
OCR-сканирование |
1Н225 1N2260) 1Н227 1Н228 1Н2291Н230О) 1Н231д) 1Н232 БЗС83 БЗС97 1Н1743 IN5234 1N4202 IN5008 стабилитрон с51 ф. 1н587 1НС232 диод 1n1418 стабилитрон 1N PH 48 1N4465 | |
1980 — Руководство по замене мастера ЭКГ Philips
Резюме: руководство по замене полупроводниковых приборов ЭКГ руководство по замене транзисторов ЭКГ бесплатное руководство по замене полупроводниковых приборов Philips oz 8602 gn цифровой вольтметр переменного тока с использованием 7107 smd стеклянный стабилитрон цветовые коды cd 1619 CP fm радио русский транзистор перекрестная ссылка yd 7377
|
Оригинал |
||
1980 — Руководство по замене транзистора ЭКГ бесплатно
Резюме: руководство по замене philips ecg master one chip tv ic 8873 ecg semiconductors master руководство по замене philips ecg semiconductors master руководство по замене cd 1619 CP fm radio smd транзистор 5AW замена транзистора bel 187 ЭКГ philips semiconductor master book ЗАМЕНА ТРАНЗИСТОРА bel 187
|
Оригинал |
||
1994 — UJT-2N2646 ДЕТАЛИ СХЕМЫ ВЫВОДОВ
Реферат: Транзистор UJT-2N2646 1N5844 ГРВ 64А маркировка диода моторола 925б Стабилитрон СОТ-23 929б 1N4042А Моторола 1n4504 1N5856Б 1n5844 диод
|
Оригинал |
||
стк 412 -420
Реферат: CD4004AE Игнитрон БК 496 СТК 419 150 СТК 412 150 аналог СТК 419 140 СТК 490 110 Варистор 472 СУС СТК 403 100 пдж 929 диод фото
|
OCR-сканирование |
126-й 63тема стк 412 -420 CD4004AE Игнитрон БК 496 СТК 419 150 STK 412 150 эквивалент СТК 419 140 стк 490 110 варистор 472 SUS СТК 403 100 pj 929 диод фото | |
MC2259
Аннотация: MC9713P MC880P mc2257 MC9718P 1N4465 MC9802P 1N4003 Спецификация германиевого диода 3N214 2N1256 S P
|
OCR-сканирование |
0 1N5226 1N5843 3.60 20.0 48.0 1N5227 1N5844 3.90 20.0 40.0 1N5228 1N5845 4.30 20.0 25.0 1N5229 1N5846
org/Product»>
org/Product»>
org/Product»>
org/Product»> 1N5844_4463767.PDF Загрузить техническое описание — IC-ON-LINE
1N5844_4463767.PDF Загрузить спецификацию — IC-ON-LINE
|
|
|
|||||||||||||||||||||||||||||||||
0AMP ШОТТКИ БАРЬЕР ВЫПРЯМИТЕЛЕЙ
org/Offer» bgcolor=»#EBEAE4″> 1000:
$2,49| Полнотекстовый поиск: 5,0-амперные барьерные выпрямители Шоттки |
| Номер связанной детали | |||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
| Связанное ключевое слово Из системы полнотекстового поиска | |||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
| Цена и наличие 1N5844 от |
|
Все права защищены © IC-ON-LINE 2003 — 2021 |
| [Добавить закладку] [Контакты Нам] [Обмен ссылками] [Политика конфиденциальности] |
Сайты-зеркала: [www. datasheet.hk]
[www.maxim4u.com] [www.ic-on-line.cn]
[www.ic-on-line.com] [www.ic-on-line.net]
[www.alldatasheet.com.cn]
[www.gdcy.com]
[www.gdcy.net] |
| Мы используем файлы cookie, чтобы предоставлять наилучшие возможности веб-опыт и помощь в наших рекламных усилиях. Продолжая использовать этот сайт, вы даете согласие на использование файлов cookie. Для получения дополнительной информации о куки, пожалуйста, взгляните на наш Политика конфиденциальности. | Х |
1N5844_4463767.PDF Загрузить техническое описание — IC-ON-LINE
1N5844_4463767.PDF Загрузить спецификацию — IC-ON-LINE
|
|
|
|||||||||||||||||||||||||||||||||
.jpg)
org/Product»>
hk
com] | Полнотекстовый поиск: 5,0-амперные барьерные выпрямители Шоттки |
| Номер связанной детали | |||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
| Связанное ключевое слово из системы полнотекстового поиска | |||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
..
ВЫПРЯМИТЕЛИ С БАРЬЕРОМ ШОТТКИ
| Цена и наличие 1N5844 от |
Все права защищены © IC-ON-LINE 2003 — 2021 |
| [Добавить закладку] [Контакты Нас] [Обмен ссылками] [Политика конфиденциальности] |
Сайты-зеркала: [www.
Похожие записи
|
