Лампа 1П24Б (Пентод) — DataSheet
Перейти к содержимому
| Схема соединения электродов лампы 1П24Б | Корпус лампы 1П24Б
|
Описание
Пентод для усиления и генерирования колебаний высокой частоты. Оформление — в стеклянной оболочке, сверхминиатюрное. Масса 5,5 г.
| Параметр | Условия | 1П24Б | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 190±20 | мА |
| Ток анода | — | 18±6 | мА |
| Ток второй сетки | — | ≤1,5 | мА |
| Обратный ток первой сетки | при Rc1=1МОм | ≤0. 1 | мкА |
| Крутизна характеристики | — | 2,8±0,7 | мА/В |
| Uн = 0,95В | ≥1,7 | ||
| Эквивалентное сопротивление шумов | f=30МГц | ≤5 | кОм |
| Входное сопротивление | f = 60 МГц | ≥50 | кОм |
| Выходная мощность | Rа = 5,9 кОм, f=45МГц | ≤5 | Вт |
| Межэлектродные емкости | входная | 7,15±0,55 | пФ |
| выходная | 4±0,5 | ||
| проходная | ≤0.008 | ||
| катод-анод | ≤0.03 | ||
| Наработка | — | ≥2000 | ч |
| Критерии оценки | |||
| Крутизна характеристики | — | ≥1,7 | мА/В |
| Параметр | Условия | 1П24Б | Ед. изм |
| Напряжение накала | — | 1,8-1,32 | В |
| Напряжение анода | — | 300 | В |
| Напряжение второй сетки | — | 200 | В |
| Ток катода | — | 40 | мА |
| Мощность, рассеиваемая анодом | — | 4 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 1,5 | |
| Сопротивление в цепи первой сетки | — | 0.5 | МОм |
| Температура баллона лампы | — | 190 | °C |
| Устойчивость к внешним воздействиям | |||
| Ускорение | при вибрации (в диапазоне частот) | 10 (5-600 Гц) | g |
| при многократных ударах | 150 | ||
| при одиночных ударах | 150 | ||
| постоянное | 100 | ||
| Интервал рабочих температур окружающей среды | — | -60…+125 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Лампа 1П24Б (Пентод) — Радиолампы
DIY » Справочник » Радиолампы » Лампа 1П24Б (Пентод)
Поиск по Статьям и Справочникам
Найти:Радиолампы
Комментарии
Описание
Пентод для усиления и генерирования колебаний высокой частоты. Оформление — в стеклянной оболочке, сверхминиатюрное. Масса 5,5 г.
| Параметр | Условия | 1П24Б | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 190±20 | мА |
| Ток анода | — | 18±6 | мА |
| Ток второй сетки | — | ≤1,5 | мА |
| Обратный ток первой сетки | при Rc1=1МОм | ≤0.1 | мкА |
| Крутизна характеристики | — | 2,8±0,7 | мА/В |
| Uн = 0,95В | ≥1,7 | ||
| Эквивалентное сопротивление шумов | f=30МГц | ≤5 | кОм |
| Входное сопротивление | f = 60 МГц | ≥50 | кОм |
| Выходная мощность | Rа = 5,9 кОм, f=45МГц | ≤5 | Вт |
| Межэлектродные емкости | входная | 7,15±0,55 | пФ |
| выходная | 4±0,5 | ||
| проходная | ≤0. 008 | ||
| катод-анод | ≤0.03 | ||
| Наработка | — | ≥2000 | ч |
| Критерии оценки | |||
| Крутизна характеристики | — | ≥1,7 | мА/В |
| Параметр | Условия | 1П24Б | Ед. изм |
| Напряжение накала | — | 1,8-1,32 | В |
| Напряжение анода | — | 300 | В |
| Напряжение второй сетки | — | 200 | В |
| Ток катода | — | 40 | мА |
| Мощность, рассеиваемая анодом | — | 4 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 1,5 | |
| Сопротивление в цепи первой сетки | — | 0.5 | МОм |
| Температура баллона лампы | — | 190 | °C |
| Устойчивость к внешним воздействиям | |||
| Ускорение | при вибрации (в диапазоне частот) | 10 (5-600 Гц) | g |
| при многократных ударах | 150 | ||
| при одиночных ударах | 150 | ||
| постоянное | 100 | ||
| Интервал рабочих температур окружающей среды | — | -60…+125 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Усилитель на ОДНОЙ лампе можно применить для разного назначения. Основные параметры зависят от примененного трансформатора. Изначально хотелось собрать усилитель из книги М.Торопкина на 6с45п. Остановило более низкое анодное-150вольт у 6с45п. 6ж52п в триодном включении …
Счетчики ядерного излучения и счетные устройства В брошюре излагаются принципы действия различных типов счетчиков ядерных частиц и основные физические процессы, происходящие в них. Рассматриваются основные элементы схем современных счетных устройств и методы пересчета. Приводятся справочные данные о некоторых выпускаемых нашей промышленностью счетчиках и фотоумножителях. Брошюра рассчитана на широкий круг читателей, …
Книга сельского радиолюбителя «Книга сельского радиолюбителя» знакомит читателя с принципами радиопередачи и радиоприема, с распространенными на селе радиоприемниками и радиостанциями, с устройством деталей радиоаппаратуры и источниками питания. В ней даются указания по установке и обращению с детекторными и ламповыми радиоприемниками, а также по устройству приемных антенн и борьбе с помехами …
Массовая радиобиблиотека (МРБ) выпуск 208 Радиоизмерения Автор(ы): Логинов В.Н. 1954 год Книга содержит краткое описание приборов и методов измерений, используемых при определении электрических параметров деталей и узлов радиоаппаратуры, и рассчитана на подготовленных радиолюбителей. В книге рассказывается о наиболее распространенных и известных электронных лампах. Основное внимание в ней …D.I.Y. — Do It Yourself — Сделай Сам
Аудио Портал © 2004-2020
1П24Б-В, Труба 1П24Б-В; Röhre 1П24Б-В ID43304, вакуумный пентод
11p24b-v (1p24b-v) также 1p24b

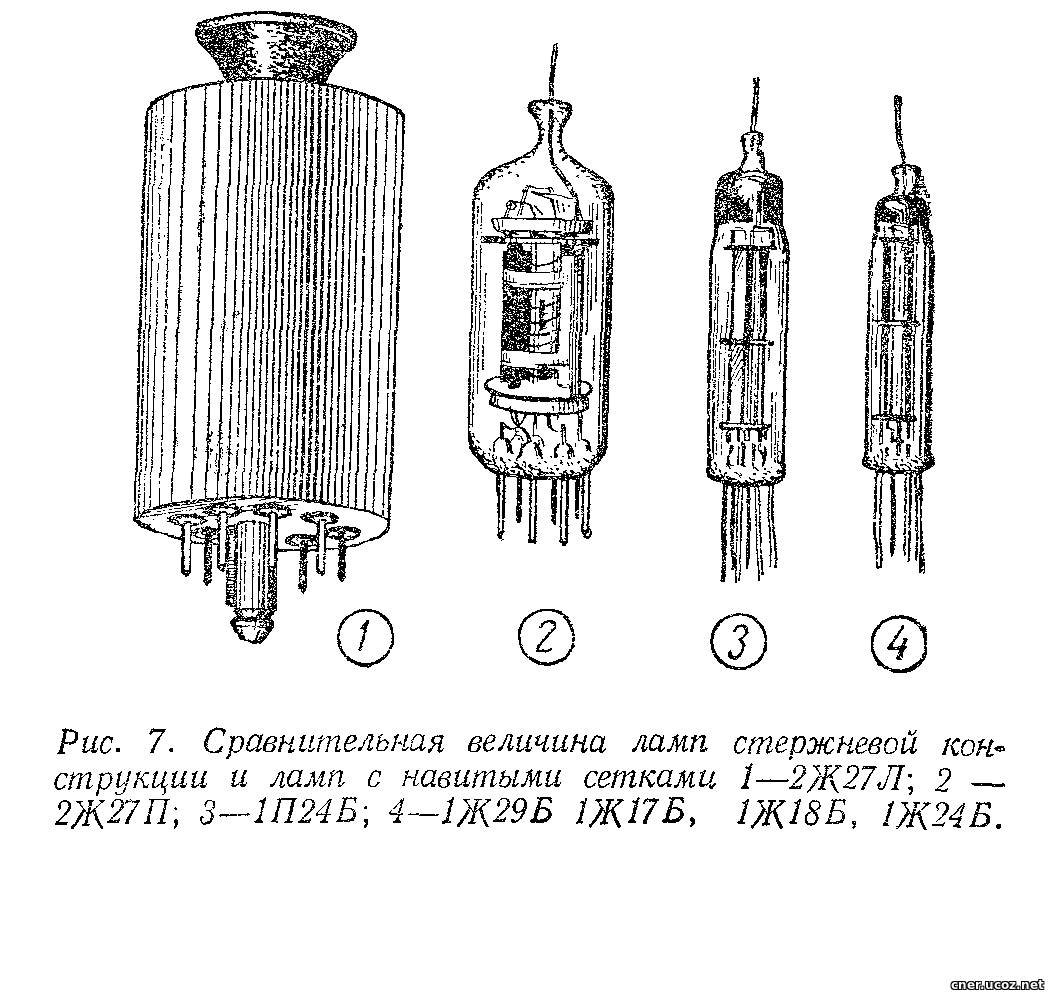

Этот клапан (трубка), хотя и немного больше, чем другие российские стержневые пентоды 1,2 В (диаметром 10 мм, а не 8 мм, а также лишь немного длиннее), составляет около 2,5 Вт в классе A или, возможно, почти 20 Вт для пары в двухтактном классе AB. Он разработан для RF P.A. выход, по крайней мере, до 60 МГц.
В то время как 1j29b является примерно миниатюрной заменой DL91 или DL96 по функциям, но может работать для радиочастот, 1p24b (или 1p24b-v) больше похож по мощности на EL42 или EL85, но предназначен для радиочастот.
Расширенные данные показывают кривые подключения триода (возможно, 3 Вт класса A), а также кривые пентода.
Мои собственные измерения в триодном режиме
G1 подключается к f+, f- и затем -5 ниже f- (т.е. f- рассматривается как OV)
Также указан более короткий срок службы 800 Вт (безошибочно!) для работы в импульсном режиме, а также для питания сети до +5 В. Сделали ли русские миниатюрный коротковолновый (КВ) или низкочастотный УКВ-радар с его помощью?

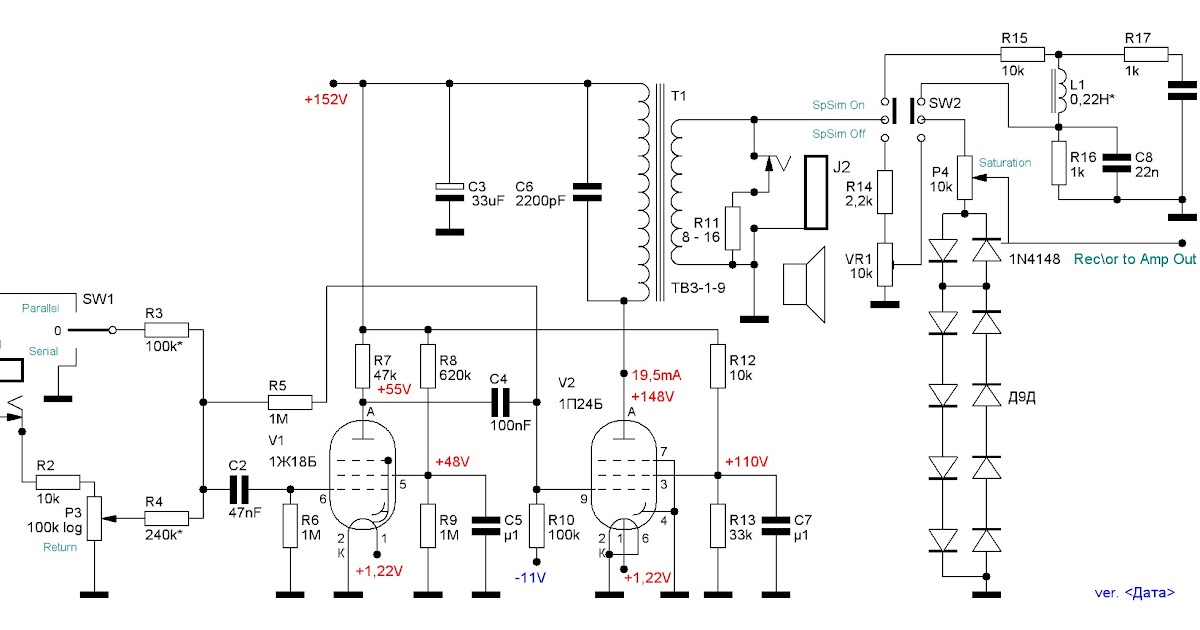

Они дешевы (менее 1,50 евро / 2,00 доллара США), включая почтовые расходы на Ebay в небольших и больших количествах. Возможно, интересный аудиоусилитель?
Для 2 Вт+, конечно, используется не обычная батарея HT на 90 В, а от 140 до 200 В в зависимости от мощности и срока службы. Экранная сетка G2 рассчитана на 1 Вт.
Купленные 1п24б-в имеют необычную «ребристую» стеклянную оболочку. Ребра представляют собой углубления, а не приподнятые.
1 П24Б — В (=1p24b-v) Долгий срок службы выше стандартного (обычно на Ebay)
1 П24Б — Р (=1p24b-r) Увеличенный срок службы выше стандартного
Нить
Как и 1j29, 1p24b имеет нить накала с центральным отводом для работы с напряжением 1,2 В или 2,4 В. Как и все российские стержневые пентоды, нити накала оптимизированы для NiCd, а не для углеродно-цинкового сплава европейской серии D или США «1». Небольшой последовательный резистор, падающий на 200 мВ при использовании щелочной ячейки, кажется разумным.
Типичный ток накала при 1,3 В составляет 110 мА последовательно или 220 мА параллельно для 1p24b-v. Не очень хорошо по сравнению с DL96 (25 мА, 50 мА, параллельно) или 1j29b (30 мА, 60 мА, параллельно) или даже DL91 (50 мА, 100 мА, параллельно). Но лучше сравнить с мощностью нагревателя EL42 или EL85 (1,2 Вт против 0,145 Вт!)
Пятый элемент на Русские Трубы (клапаны) пост 1950
5-й элемент не является обязательным.
Он состоит из тире («-«), за которым следует один символ или комбинация символов, и обозначает особые характеристики (если таковые имеются) трубки:
- В (русский: В ) — повышенная надежность и механическая прочность (такие как низкая восприимчивость к шумам и микрофонности).
Р (русский: Р ) — даже лучше, чем В
Е ( Е ) — увеличенный срок службы.
Д (русский: Д ) — исключительно долгий срок службы.
I (рус. И ) — оптимизирован для «импульсного» (т.е. импульсного) режима работы.
См. Статью о российских сверхминиатюрных лампах.
вложения
- 1p24b триодный режим (4 КБ)
- стержневые нити (15 КБ)
Pencil Tubes_p91
Тубусы для карандашей_p91антитоп Начиная с 2 июль
Трубка может производить

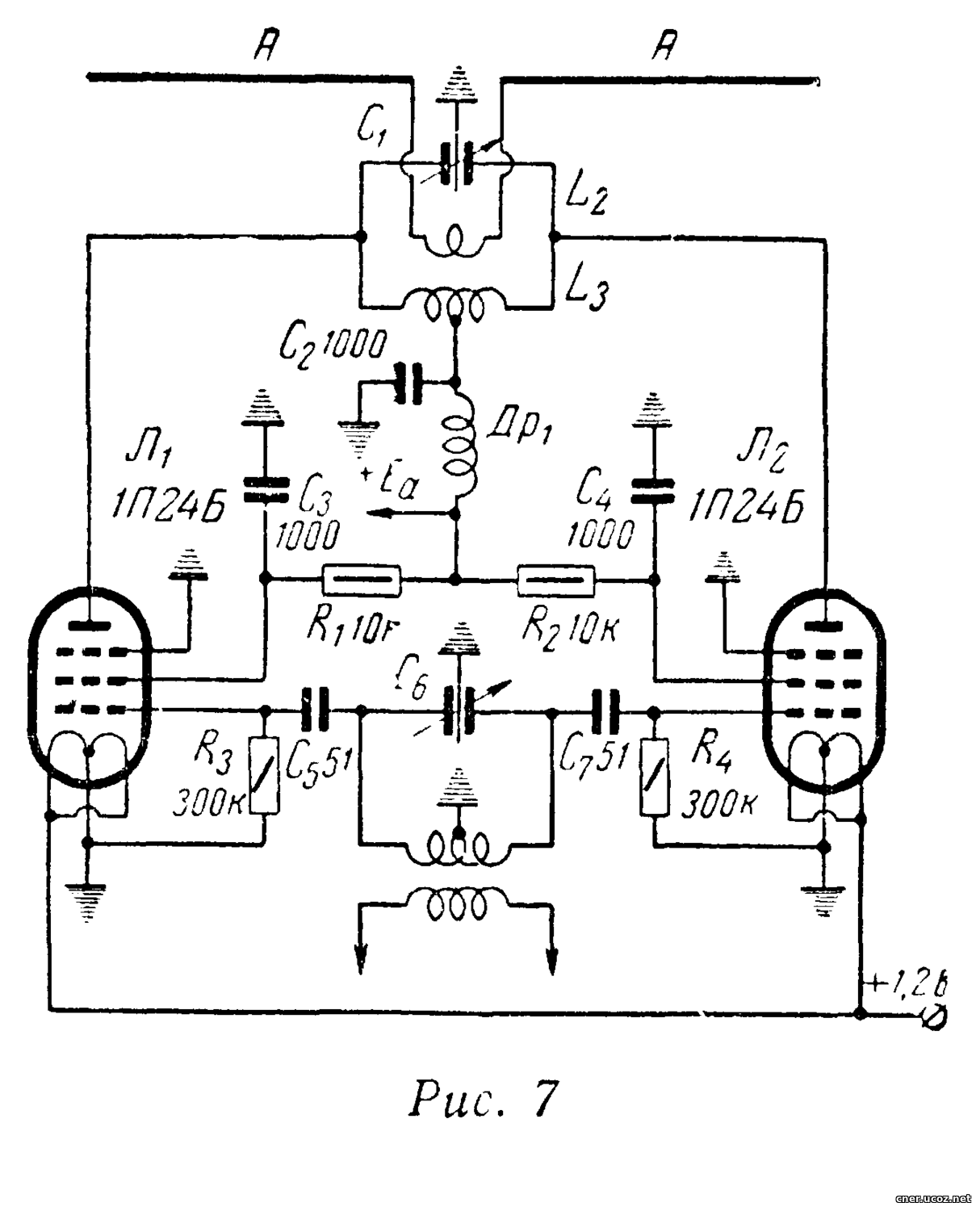

ВЧ-мощность до 2,5-Вт. Рисунок 5 показывает схему ВЧ усилителя мощности для частот до
