Каковы основные характеристики транзистора 2SC2482. Где применяется этот транзистор. Какие есть аналоги 2SC2482. Как правильно использовать транзистор 2SC2482 в электронных схемах.

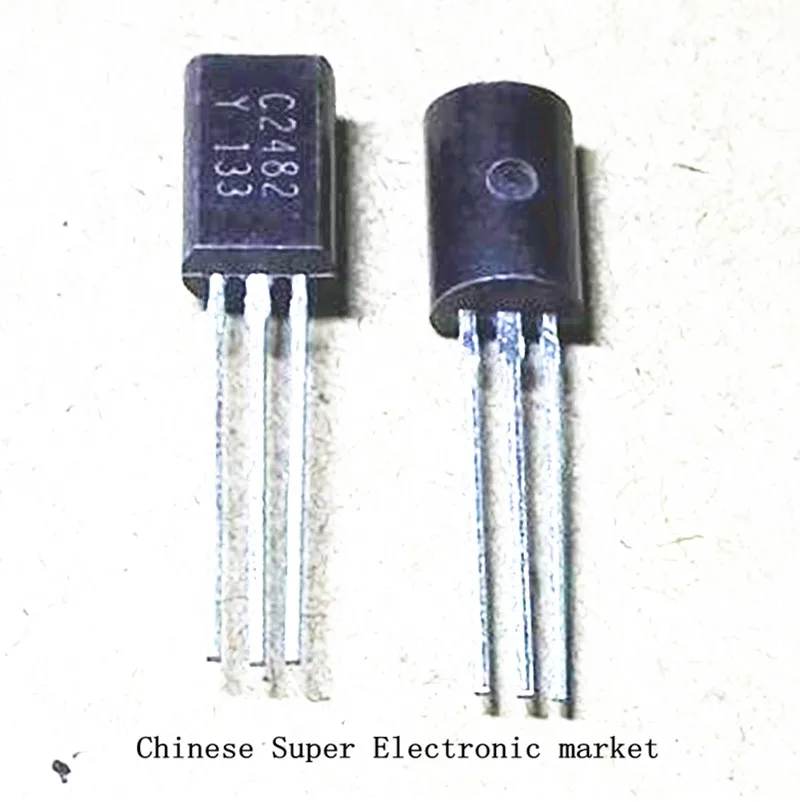

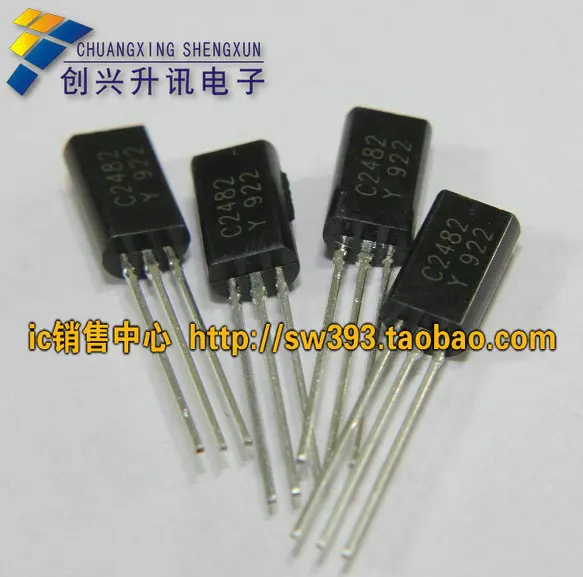

Общие сведения о транзисторе 2SC2482
Транзистор 2SC2482 — это биполярный NPN-транзистор средней мощности, выпускаемый компанией Toshiba. Он относится к семейству высокочастотных транзисторов и имеет следующие основные характеристики:
- Структура: NPN
- Максимальное напряжение коллектор-эмиттер: 300 В
- Максимальный ток коллектора: 0.1 А
- Максимальная рассеиваемая мощность: 0.9 Вт
- Граничная частота: 120 МГц
- Корпус: TO-92mod
2SC2482 широко применяется в различных электронных устройствах благодаря хорошему сочетанию характеристик — достаточно высокому допустимому напряжению, приемлемому току и хорошим частотным свойствам.

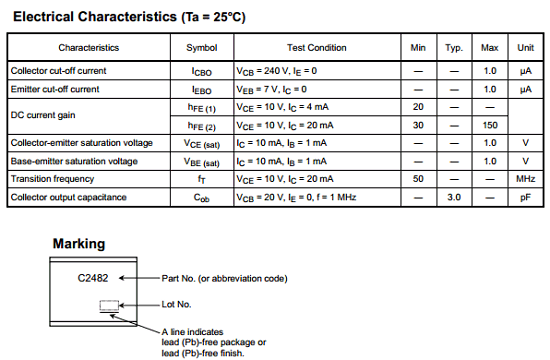

Основные электрические параметры 2SC2482
Рассмотрим более подробно ключевые электрические характеристики транзистора 2SC2482:
- Максимальное напряжение коллектор-эмиттер (VCEO): 300 В
- Максимальное напряжение коллектор-база (VCBO): 300 В
- Максимальное напряжение эмиттер-база (VEBO): 5 В
- Максимальный постоянный ток коллектора (IC): 0.1 А
- Максимальный импульсный ток коллектора (ICM): 0.3 А
- Максимальная рассеиваемая мощность (Ptot): 0.9 Вт
- Коэффициент усиления по току (hFE): 120-400 (при VCE=5В, IC=10мА)
- Граничная частота (fT): 120 МГц (при VCE=10В, IC=10мА)
- Емкость коллекторного перехода (Cob): 3 пФ (типовое значение)
Как видно из параметров, транзистор имеет довольно высокое допустимое напряжение коллектор-эмиттер — 300 В. При этом максимальный ток ограничен значением 0.1 А. Коэффициент усиления лежит в широких пределах 120-400, что характерно для высокочастотных транзисторов.
Области применения транзистора 2SC2482
Благодаря своим характеристикам, транзистор 2SC2482 находит применение в следующих областях электроники:
- Высоковольтные ключи и коммутаторы
- Драйверы электродвигателей
- Импульсные источники питания
- Усилители высокой и промежуточной частоты
- Генераторы и задающие генераторы
- Быстродействующие переключатели
- Высоковольтные стабилизаторы напряжения
2SC2482 часто используется в качестве универсального высоковольтного транзистора в различных электронных устройствах. Его применяют там, где требуется работа с напряжениями до 300 В при сравнительно небольших токах.
Особенности использования 2SC2482 в схемах
При работе с транзистором 2SC2482 следует учитывать некоторые особенности:
- Необходимо обеспечить эффективный теплоотвод, так как максимальная рассеиваемая мощность составляет 0.9 Вт
- Желательно использовать защитные цепи для предотвращения пробоя при работе с индуктивной нагрузкой
- Следует ограничивать ток базы для предотвращения насыщения транзистора
- При работе на высоких частотах нужно минимизировать паразитные емкости и индуктивности в цепях транзистора
- Рекомендуется использовать схемы температурной стабилизации режима
Правильное применение этих рекомендаций позволит максимально эффективно использовать возможности транзистора 2SC2482 в электронных схемах.
Аналоги транзистора 2SC2482
У транзистора 2SC2482 есть ряд аналогов с похожими характеристиками, которые могут использоваться для его замены:
- 2SC2655 — близкий аналог от Toshiba с немного меньшим допустимым напряжением
- 2SC3358 — аналог с улучшенными частотными характеристиками
- BF422 — европейский аналог с похожими параметрами
- MPSA44 — американский аналог в корпусе TO-92
- КТ3102Е — отечественный аналог с близкими характеристиками
При замене следует внимательно сравнивать параметры и проверять работоспособность устройства, так как полной взаимозаменяемости может не быть.
Типовые схемы включения 2SC2482
Рассмотрим несколько типовых схем применения транзистора 2SC2482:
Высоковольтный ключ
В этой схеме транзистор используется для коммутации высокого напряжения до 300 В при токах до 100 мА. Управление осуществляется низковольтным сигналом через оптрон для гальванической развязки.
Импульсный стабилизатор напряжения
Здесь 2SC2482 работает в ключевом режиме, обеспечивая преобразование входного высокого напряжения в стабилизированное выходное. Частота переключения может достигать нескольких десятков кГц.
Усилитель промежуточной частоты
Транзистор включен по схеме с общим эмиттером и обеспечивает усиление сигналов в диапазоне частот до 100 МГц. Коэффициент усиления регулируется изменением тока базы.
Рекомендации по монтажу транзистора 2SC2482
При монтаже и пайке транзистора 2SC2482 следует соблюдать следующие правила:
- Использовать термоотвод при пайке выводов
- Не превышать температуру пайки 260°C и время пайки 10 секунд
- Обеспечить зазор не менее 1 мм между корпусом и печатной платой
- Не допускать механических напряжений на выводах
- Рекомендуется применять теплоотводящую пасту при монтаже на радиатор
Соблюдение этих простых правил позволит избежать повреждения транзистора при монтаже и обеспечит его надежную работу в составе устройства.
Заключение
Транзистор 2SC2482 является универсальным высоковольтным NPN-транзистором, который находит широкое применение в различных электронных устройствах. Его ключевые преимущества — высокое допустимое напряжение, хорошие частотные свойства и достаточный ток коллектора. При правильном применении 2SC2482 может эффективно работать в ключевых и усилительных схемах на частотах до 100 МГц. Наличие аналогов позволяет подобрать замену при необходимости. Соблюдение рекомендаций по применению и монтажу обеспечит надежную работу транзистора в составе электронных устройств.
