Какие частоты используются для вещания цифровых каналов в разных регионах России. Как узнать частоты первого и второго мультиплекса для настройки телевизора. Где найти актуальную информацию о частотах цифрового ТВ.
Что такое частоты цифровых каналов и для чего они нужны
Частоты цифровых каналов — это диапазоны радиочастот, на которых осуществляется трансляция пакетов цифровых телеканалов (мультиплексов). Знание точных частот необходимо для ручной настройки телевизора или цифровой приставки на прием цифрового эфирного телевидения стандарта DVB-T2.
В отличие от аналогового ТВ, где каждый канал транслировался на отдельной частоте, в цифровом формате на одной частоте передается сразу пакет из 10 телеканалов (мультиплекс). Таким образом, для приема всех 20 бесплатных общедоступных телеканалов необходимо настроиться на частоты первого и второго мультиплексов.
Особенности частот цифрового ТВ в разных регионах России
Частоты цифровых мультиплексов различаются в зависимости от региона вещания. Это связано с особенностями расположения передающих станций и необходимостью избегать взаимных помех. Поэтому для корректной настройки важно знать точные частоты, используемые именно в вашем регионе.
Частоты обозначаются в мегагерцах (МГц) и соответствуют определенным номерам телевизионных каналов (ТВК). Например, в Москве и области:
- Первый мультиплекс: ТВК 30 (546 МГц)
- Второй мультиплекс: ТВК 24 (498 МГц)
При этом в других регионах эти же частоты могут использоваться для трансляции другого мультиплекса. Поэтому крайне важно использовать актуальные данные для своего местоположения.
Как узнать частоты цифровых каналов для своего региона
Существует несколько способов узнать точные частоты цифровых мультиплексов для вашего региона:
- Воспользоваться интерактивной картой цифрового ТВ на сайте РТРС (Российской телевизионной и радиовещательной сети).
- Обратиться в региональный центр консультационной поддержки РТРС.
- Посмотреть в таблице частот, приведенной ниже в этой статье.
- Позвонить на горячую линию РТРС по номеру 8-800-220-20-02.
Наиболее актуальную информацию всегда можно получить на официальном сайте РТРС или по телефону горячей линии. Это особенно важно, если в вашем регионе недавно проводились работы по оптимизации сети цифрового вещания.
Таблица частот цифровых каналов по регионам России
Ниже приведена таблица с частотами первого и второго мультиплексов для всех регионов России. Обратите внимание, что в некоторых регионах может использоваться несколько частот для одного мультиплекса — это сделано для обеспечения наилучшего покрытия в разных районах.
| Регион | 1 мультиплекс (ТВК/МГц) | 2 мультиплекс (ТВК/МГц) |
|---|---|---|
| Москва и область | 30 / 546 | 24 / 498 |
| Санкт-Петербург и область | 45 / 666 | |
| Республика Адыгея | 22 / 482 | 45 / 666 |
Эта таблица содержит базовую информацию о частотах. Для получения более детальных данных, особенно если вы находитесь в отдаленном районе, рекомендуется обратиться к интерактивной карте РТРС.
Как использовать частоты для настройки телевизора
Чтобы настроить телевизор на прием цифровых каналов с использованием известных частот, выполните следующие шаги:
- Войдите в меню настроек вашего телевизора.
- Найдите раздел настройки каналов или поиска программ.
- Выберите опцию ручного поиска или ввода частоты.
- Введите частоту первого мультиплекса для вашего региона.
- Запустите поиск каналов на этой частоте.
- После завершения поиска повторите процедуру для частоты второго мультиплекса.
Если телевизор поддерживает ввод номера ТВК вместо частоты, можно использовать этот параметр. Важно убедиться, что в настройках выбран правильный стандарт вещания — DVB-T2.
Почему важно знать точные частоты цифровых каналов
Знание точных частот цифровых мультиплексов имеет несколько преимуществ:
- Позволяет быстро настроить телевизор в случае проблем с автоматическим поиском.
- Помогает исключить появление «лишних» каналов из соседних регионов.
- Упрощает процесс настройки в зонах неуверенного приема.
- Дает возможность точно направить антенну для получения наилучшего сигнала.
Кроме того, при переезде в другой регион знание принципов работы с частотами позволит быстро перенастроить телевизор на местные каналы.
Что делать, если каналы не настраиваются по указанным частотам
Если при использовании указанных частот каналы не настраиваются, возможны следующие причины:
- Неправильное направление антенны
- Слабый сигнал из-за большого расстояния до передатчика
- Проблемы с телевизором или цифровой приставкой
В таких случаях рекомендуется:
- Проверить подключение и исправность антенны.
- Уточнить расположение ближайшего передатчика и направить антенну на него.
- Попробовать использовать антенну с усилителем.
- Обратиться к специалистам для диагностики оборудования.
Если проблема сохраняется, стоит обратиться в службу поддержки РТРС для получения дополнительной информации о вещании в вашем районе.
Частоты цифровых каналов 1 и 2 мультиплекса
Чаще всего программное обеспечение телевизора находит все эфирные каналы автопоиском. Но иногда требуется ручная настройка, для которой необходимо знать точные частоты для вашего местоположения.
На этой странице вы найдете значения для всех регионов России, а также сможете проверить актуальность этих значений при помощи интерактивной карты цифрового телевидения.
Содержание
- Частоты вещания цифрового ТВ для вашего местоположения
- Проверяем актуальность данных по карте РТРС
- Процесс ручного поиска каналов на телевизоре или приставке
- Частота вещания 3-го пакета
Частоты вещания цифрового ТВ для вашего местоположения
Чтобы узнать свой номер ТВК и частоты вещания мультиплексов, введите в строку «Поиск» название вашего региона — таблица выдаст искомые значения.
| Столица | Регион | 1 мультиплекс | 2 мультиплекс |
|---|---|---|---|
| Москва | Московская область | ТВК 30 (546 МГц) | ТВК 24 (498 МГц) |
| Горно-Алтайск | Алтайский край | ТВК 22 (482 МГц)/ТВК 24 (498 МГц) | ТВК 33 (570 МГц)/ТВК 32 (562 МГц) |
| Благовещенск | Амурская область | ТВК 34 (578 МГц) | ТВК 36 (594 МГц) |
| Архангельск | Архангельская область | ТВК 44 (658 МГц) | ТВК 33 (570 МГц) |
| Астрахань | Астраханская область | ТВК 26 (514 МГц) | ТВК 36 (594 МГц) |
| Белгород | Белгородская область | ТВК 46 (674 МГц) | ТВК 43 (650 МГц) |
| Брянск | Брянская область | ТВК 39 (618 МГц) | ТВК 23 (490 МГц) |
| Владимир | Владимирская область | ТВК 23 (490 МГц) | ТВК 50 (706 МГц) |
| Волгоград | Волгоградская область | ТВК 37 (602 МГц) | ТВК 39 (618 МГц) |
| Вологда | Вологодская область | ТВК 34 (578 МГц) | ТВК 35 (586 МГц) |
| Воронеж | Воронежская область | ТВК 52 (722 МГц) | ТВК 43 (650 МГц) |
| Биробиджан | Еврейская автономная область | ТВК 34 (578 МГц) | ТВК 37 (602 МГц) |
| Чита | Забайкальский край | ТВК 24 (498 МГц) | ТВК 34 (578 МГц) |
| Иваново | Ивановская область | ТВК 59 (778 МГц) | ТВК 57 (762 МГц) |
| Иркутск | Иркутская область | ТВК 38 (610 МГц) | ТВК 57 (762 МГц) |
| Калининград | Калининградская область | ТВК 47 (682 МГц) | ТВК 41 (634 МГц)/ТВК 30 (546 МГц) |
| Калуга | Калужская область | ТВК 46 (674 МГц) | ТВК 44 (658 МГц) |
| Петропавловск-Камчатский | Камчатский край | ТВК 32 (562 МГц) | ТВК 26 (514 МГц) |
| Кемерово | Кемеровская область | ТВК 23 (490 МГц) | ТВК 43 (650 МГц) |
| Киров | Кировская область | ТВК 32 (562 МГц) | ТВК 36 (594 МГц) |
| Кострома | Костромская область | ТВК 46 (674 МГц) | ТВК 43 (650 МГц) |
| Краснодар | Краснодарский край | ТВК 22 (482 МГц) | ТВК 21 (474 МГц)/ТВК 39 (618 МГц) |
| Красноярск | Красноярский край | ТВК 25 (506 МГц) | ТВК 45 (666 МГц) |
| Курган | Курганская область | ТВК 37 (602 МГц) | ТВК 49 (698 МГц) |
| Курск | Курская область | ТВК 24 (498 МГц) | ТВК 53 (730 МГц) |
| Санкт-Петербург | Ленинградская область | ТВК 35 (586 МГц)/ТВК 35 (586 МГц) | ТВК 45 (666 МГц)/ТВК 45 (666 МГц) |
| Липецк | Липецкая область | ТВК 30 (546 МГц) | ТВК 40 (626 МГц) |
| Магадан | Магаданская область | ТВК 27 (522 МГц) | ТВК 29 (538 МГц) |
| Мурманск | Мурманская область | ТВК 23 (490 МГц) | ТВК 44 (658 МГц) |
| Нарьян-Мар | Ненецкий автономный округ | ТВК 26 (514 МГц) | ТВК 30 (546 МГц) |
| Нижний Новгород | Нижегородская область | ТВК 32 (562 МГц)/ТВК 28 (530 МГц) | ТВК 56 (754 МГц)/ТВК 53 (730 МГц) |
| Новгород | Новгородская область | ТВК 30 (546 МГц) | ТВК 58 (770 МГц) |
| Новосибирск | Новосибирская область | ТВК 29 (538 МГц) | ТВК 24 (498 МГц) |
| Омск | Омская область | ТВК 31 (554 МГц) | ТВК 49 (698 МГц) |
| Оренбург | Оренбургская область | ТВК 22 (482 МГц) | ТВК 28 (530 МГц) |
| Орел | Орловская область | ТВК 26 (514 МГц) | ТВК 41 (634 МГц) |
| Пенза | Пензенская область | ТВК 57 (762 МГц) | ТВК 44 (658 МГц) |
| Пермь | Пермский край | ТВК 23 (490 МГц) | ТВК 49 (698 МГц) |
| Владивосток | Приморский край | ТВК 37 (602 МГц) | ТВК 56 (754 МГц) |
| Псков | Псковская область | ТВК 49 (698 МГц) | ТВК 56 (754 МГц) |
| Майкоп | Республика Адыгея | ТВК 22 (482 МГц) | ТВК 45 (666 МГц) |
| Уфа | Республика Башкортостан | ТВК 25 (506 МГц) | ТВК 43 (650 МГц) |
| Улан-Удэ | Республика Бурятия | ТВК 30 (546 МГц) | ТВК 32 (562 МГц) |
| Махачкала | Республика Дагестан | ТВК 22 (482 МГц) | ТВК 52 (722 МГц) |
| Магас | Республика Ингушетия | ТВК 38 (610 МГц) | ТВК 46 (674 МГц) |
| Нальчик | Республика Кабардино-Балкария | ТВК 34 (578 МГц) | ТВК 21 (474 МГц) |
| Элиста | Республика Калмыкия | ТВК 46 (674 МГц) | ТВК 39 (618 МГц) |
| Черкесск | Республика Карачаево-Черкесская | ТВК 58 (770 МГц) | ТВК 59 (778 МГц) |
| Петрозаводск | Республика Карелия | ТВК 25 (506 МГц) | ТВК 39 (618 МГц) |
| Сыктывкар | Республика Коми | ТВК 26 (514 МГц) | ТВК 34 (578 МГц) |
| Симферополь | Республика Крым | ТВК 37 (602 МГц) | ТВК 36 (594 МГц) |
| Йошкар Ола | Республика Марий Эл | ТВК 38 (610 МГц) | ТВК 56 (754 МГц) |
| Саранск | Республика Мордовия | ТВК 43 (650 МГц) | ТВК 46 (674 МГц) |
| Якутск | Республика Саха | ТВК 33 (570 МГц) | ТВК 46 (674 МГц) |
| Владикавказ | Республика Северная Осетия-Алания | ТВК 35 (586 МГц) | ТВК 50 (706 МГц) |
| Казань | Республика Татарстан | ТВК 36 (594 МГц) | ТВК 53 (730 МГц) |
| Кызыл | Республика Тыва | ТВК 33 (570 МГц) | ТВК 37 (602 МГц) |
| Ижевск | Республика Удмуртия | ТВК 36 (594 МГц) | ТВК 57 (762 МГц) |
| Абакан | Республика Хакасия | ТВК 24 (498 МГц) | ТВК 41 (634 МГц) |
| Грозный | Республика Чечня | ТВК 32 (562 МГц) | ТВК 57 (762 МГц) |
| Чебоксары | Республика Чувашская | ТВК 46 (674 МГц) | ТВК 57 (762 МГц) |
| Ростов-на-Дону | Ростовская область | ТВК 37 (602 МГц) | ТВК 38 (610 МГц) |
| Рязань | Рязанская область | ТВК 43 (650 МГц) | ТВК 27 (522 МГц) |
| Самара | Самарская область | ТВК 27 (522 МГц) | ТВК 57 (762 МГц) |
| Саратов | Саратовская область | ТВК 36 (594 МГц) | ТВК 40 (626 МГц) |
| Южно-Сахалинск | Сахалинская область | ТВК 21 (474 МГц) | ТВК 51 (714 МГц) |
| Екатеринбург | Свердловская область | ТВК 46 (674 МГц) | ТВК 60 (786 МГц) |
| Смоленск | Смоленская область | ТВК 39 (618 МГц) | ТВК 46 (674 МГц) |
| Ставрополь | Ставропольский край | ТВК 57 (762 МГц) | ТВК 32 (562 МГц) |
| Тамбов | Тамбовская область | ТВК 46 (674 МГц) | ТВК 56 (754 МГц) |
| Тверь | Тверская область | ТВК 37 (602 МГц) | ТВК 58 (770 МГц) |
| Томск | Томская область | ТВК 21 (474 МГц) | ТВК 44 (658 МГц) |
| Тула | Тульская область | ТВК 34 (578 МГц) | ТВК 60 (786 МГц) |
| Тюмень | Тюменская область | ТВК 35 (586 МГц) | ТВК 44 (658 МГц) |
| Ульяновск | Ульяновская область | ТВК 56 (754 МГц) | ТВК 59 (778 МГц) |
| Хабаровск | Хабаровский край | ТВК 38 (610 МГц) | ТВК 40 (626 МГц) |
| Ханты-Мансийск | Ханты-Мансийский автономный округ — Югра | ТВК 38 (610 МГц) | ТВК 27 (522 МГц) |
| Челябинск | Челябинская область | ТВК 24 (498 МГц) | ТВК 40 (626 МГц) |
| Анадырь | Чукотский автономный округ | ТВК 21 (474 МГц) | ТВК 26 (514 МГц) |
| Салехард | Ямало-ненецкий автономный округ | ТВК 34 (578 МГц) | ТВК 37 (602 МГц) |
| Ярославль | Ярославская область | ТВК 39 (618 МГц) | ТВК 36 (594 МГц) |
В результате вы получите данные, необходимые для ручной настройки в эфирном .
Проверяем актуальность данных по карте РТРС
Иногда цифровые вышки могут резко поменять частоту без предварительного уведомления в СМИ. Однако вся актуальная информация в обязательном порядке отображается в сервисе, поддерживаемом Российской телевизионной и радиовещательной сетью (РТРС).
Настоятельно рекомендую проверить по актуальность найденных выше значений — это займет 2 минуты.
Инструкция по проверке:
- Найдите свой населенный пункт.
Сервис должен автоматически определить ваше местоположение и показать ближайшие вышки. Если этого не произошло, в строке «Адрес или объект» сверху введите ваш город или населенный пункт. - Найдите на карте свой дом и нажмите на него левой клавишей мыши.
Ничего страшного, если вы кликнули на соседний дом — допустима погрешность до 500 м. - Перед вами появится окно с точными частотами для 1-го (РТРС-1) и 2-го (РТРС-2) мультиплексов.
Расшифровывается оно вот так: - Перепишите или сфотографируйте эти значения.
Информация дается по двум близлежащим телевышкам (№1 и №2) и в 90% случаев частоты по ним совпадают. Если же данные ретрансляторов разнятся (такое бывает, это нормально), то произведите ручную настройку по обоим вариантам и выберите тот, где сигнал будет лучше.
Информация дается по двум близлежащим телевышкам (№1 и №2) и в 90% случаев частоты по ним совпадают. Если же данные ретрансляторов разнятся (такое бывает, это нормально), то произведите ручную настройку по обоим вариантам и выберите тот, где сигнал будет лучше.У этого онлайн-сервиса есть и другие полезные для зрителей возможности, о которых я рассказываю на странице .
Удалось найти свои частоты?
Да!Нет!
Процесс ручного поиска каналов на телевизоре или приставке
Получив из карты необходимую информацию о частотах цифрового эфирного ТВ, включаем телевизор и запускаем :
- Зайдите в меню.
- Найдите раздел, отвечающий за настройку каналов.
- При выборе источника сигнала укажите «Антенна» (разумеется, у вас она должна поддерживать дециметровый диапазон).
- Выберите режим «Настройки канала» (на других телевизорах он может называться немного иначе).
- Перейдите в пункт «Настройка вручную».
- Пультом дистанционного управления введите номер ТВК и частоту вещания 1-го мультиплекса, найденные на предыдущем этапе.
- Нажмите «Начать поиск», и через 2–5 минут 10 телеканалов настроено.
- Повторите всю процедуру сначала, но теперь подставив записанные значения для 2-го мультиплекса.
- Через 5 минут поиск завершится. Всего на телевизоре должно получиться 20 цифровых каналов.
Вот простая видеоинструкция на примере телевизора Samsung:
выполняется аналогично за тем лишь исключением, что управлять надо настройками не телевизора, а самой приставки.
Частота вещания 3-го пакета
также ожидает своего запуска по всей стране, а воспользоваться им уже могут жители Москвы и Московской области, в которой трансляция РТРС-3 ведется с Останкинской башни.
Третий десяток телеканалов можно поймать на частоте 578 МГц (34 ТВК).
Основные проблемы запуска третьего мультиплекса по России:
- Дециметрового (ДМВ) диапазона, в котором распространяется цифровое ТВ, недостаточно для вещания 30 бесплатных каналов по всей стране, а аналоговое вещание занимает весь метровый диапазон.
- На данный момент еще не завершено формирование списка доступных программ, хотя Роскомнадзор выдал лицензию более чем 40 телекомпаниям, которые теперь могут работать с РТРС-3.
Данные проблемы решаемые, и в скором времени прием 3-го мультиплекса будет возможен по всей стране.
Предыдущая
ТехнологияЧто такое ресивер для цифрового телевидения
Следующая
ТехнологияСтандарт DVB-T — характеристики, особенности и отличия от DVB-T2
Эфирные телевизионные цифровые и аналоговые каналы с Останкино — частоты, список программ
Цифровое эфирное телевидение — новейшая технология кодирования и передачи звукового и видеосигнала посредством цифровых каналов.
Сигнал передается в формате DVB-T2, который позволяет бесплатно просматривать большое количество телеканалов даже в самых отдаленных населенных пунктах России.
Сегодня жителям Москвы и области доступно 30 каналов, разделенных на три мультиплекса по 10 программ.

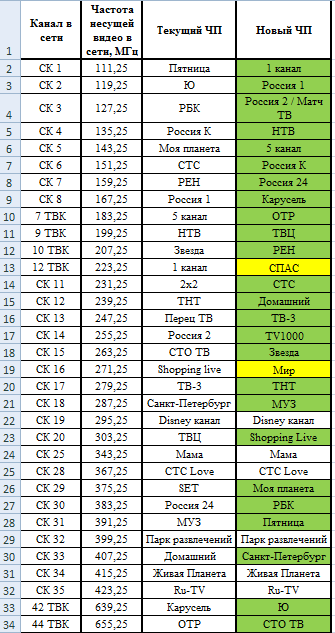

Частоты каналов цифрового телевидения DVB-T2
Каждый из трех мультиплексов настроен на разную частоту. Первый мультиплекс транслируется на частоте 546МГц, второй — 498 МГц, третий — 578 МГц. Поэтому для просмотра всех бесплатных программ необходима всеволновая или дециметровая антенна, работающая в частном диапазоне 470-860 МГц. В Подмосковье, возможно, понадобится установить антенну с усилителем, возможности которого позволяют улучшить даже самый слабый сигнал, поступающий с Останкино или вышки-ретранслятора.
В том случае, когда антенна подключается к морально устаревшему телевизору, дополнительно понадобится внешний тюнер, работающая в формате DVB-T2.
Для настройки программ московской сетки на телевизоре, необходимо произвести поиск на 24, 30 и 34 каналах, первый, второй и третий мультиплексы соответственно.

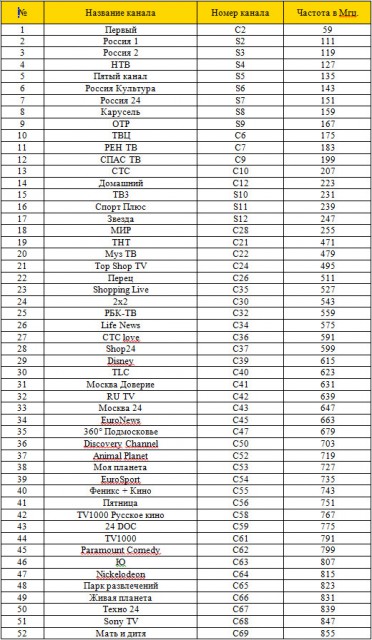

Список каналов эфирного телевидения на 2021 год
Первая группа программ, утвержденная указом президента России, включает каналы федерального значения. Второй мультиплекс включает развлекательные и информационно-познавательные передачи. Третий мультиплекс транслируется в тестовом режиме только с Останкинской башни (радиус охвата до 100 км), а список передач, доступных к бесплатному просмотру, может меняться вплоть до их окончательно утверждения.
Установка эфирных антенн
Каталог ТВ антенн
| Логотип | Номер | Название | Жанр | Частота | Жанр | Формат видео | Формат аудио |
| Первый мультиплекс | |||||||
| 30 | Первый | Федеральный | 546 МГц | Федеральный | MPEG4 | MPEG2 | |
| 30 | Россия 1 | Федеральный | 546 МГц | Федеральный | MPEG4 | MPEG2 | |
| 30 | Матч | Федеральный | 546 МГц | Спорт | MPEG4 | MPEG2 | |
| 30 | НТВ | Федеральный | 546 МГц | Федеральный | MPEG4 | MPEG2 | |
| 30 | Петербург 5 | Федеральный | 546 МГц | Федеральный | MPEG4 | MPEG2 | |
| 30 | Россия К | Федеральный | 546 МГц | Федеральный | MPEG4 | MPEG2 | |
| 30 | Россия 24 | Новости | 546 МГц | Новости | MPEG4 | MPEG2 | |
| 30 | Карусель | Детский | 546 МГц | Детский | MPEG4 | MPEG2 | |
| 30 | ОТР | Общественное телевидение России | 546 МГц | Общественное телевидение | MPEG4 | MPEG2 | |
| 30 | ТВ Центр | Федеральный | 546 МГц | Федеральный | MPEG4 | MPEG2 | |
| 30 | Вести FM | Радио | 546 МГц | Радио | MPEG4 | MPEG2 | |
| 30 | Маяк | Радио | 546 МГц | Радио | MPEG4 | MPEG2 | |
| 30 | Радио России | Радио | 546 МГц | Радио | MPEG4 | MPEG2 | |
| Второй мультиплекс | |||||||
| 24 | РЕН ТВ | Федеральный | 498 МГц | 3/4 | MPEG4 | MPEG2 | |
| 24 | СПАС | Религия | 498 МГц | 3/4 | MPEG4 | MPEG2 | |
| 24 | СТС | Развлекательный | 498 МГц | 3/4 | MPEG4 | MPEG2 | |
| 24 | Домашний | Развлекательный | 498 МГц | 3/4 | MPEG4 | MPEG2 | |
| 24 | ТВ3 | Развлекательный | 498 МГц | 3/4 | MPEG4 | MPEG2 | |
| 24 | Пятница | Развлекательный | 498МГц | 3/4 | MPEG4 | MPEG2 | |
| 24 | Звезда | Исторический | 498МГц | 3/4 | MPEG4 | MPEG2 | |
| 24 | МИР | Канал СНГ | 498 МГц | 3/4 | MPEG4 | MPEG2 | |
| 24 | ТНТ | 498 МГц | 3/4 | MPEG4 | MPEG2 | ||
| 24 | Муз ТВ | Музыка | 498 МГц | 3/4 | MPEG4 | MPEG2 | |
| Третий мультиплекс (каналы вещаются согласно расписанию) | |||||||
| 34 | Спорт 1 | Спорт | 578 МГц | Круглосуточно | MPEG4 | MPEG2 | |
| 34 | Спорт 2 | Спорт | 578 МГц | 00:00-06:00 (42 час/нед) | MPEG4 | MPEG2 | |
| 34 | Бойцовский клуб | Спорт | 578 МГц | 06:00-12:00 (42 час/нед) | MPEG4 | MPEG2 | |
| 34 | Моя планета | Научно-познавательный | 578 МГц | 12:00-18:00 (42 час/нед) | MPEG4 | MPEG2 | |
| 34 | Наука 2. 0 |
Научно-познавательный | 578 МГц | 18:00-00:00 (42 час/нед) | MPEG4 | MPEG2 | |
| 34 | Русский роман | Фильмы | 578 МГц | 00:00-05:00 (35 час/нед) | MPEG4 | MPEG2 | |
| 34 | Русский бестселлер | Фильмы | 578 МГц | 05:00-10:00 (35 час/нед) | MPEG4 | MPEG2 | |
| 34 | Русский детектив | Фильмы | 578 МГц | 10:00-15:00 (35 час/нед) | MPEG4 | MPEG2 | |
| 34 | История | Научно-познавательный | 578 МГц | 15:00 — 20:00 (35 час/нед) | MPEG4 | MPEG2 | |
| 34 | Мульт | Детский | 578 МГц | 20:00-00:00 (35 час/нед) | MPEG4 | MPEG2 | |
| 34 | Сарафан | Разнообразный | 578 МГц | 00:00-12:00 (84 час/нед) | MPEG4 | MPEG2 | |
| 34 | Страна | Разнообразный | 578 МГц | 12:00-00:00 (84 час/нед) | MPEG4 | MPEG2 | |
| 34 | Живая планета | Научно-познавательный | 578 МГц | 00:00-06:00 (42 час/нед) | MPEG4 | MPEG2 | |
| 34 | IQ HD | Информационный | 578 МГц | 06:00-09:00 (21 час/нед) | MPEG4 | MPEG2 | |
| 34 | 24 Док | Научно-познавательный | 578 МГц | 09:00-12:00 (21 час/нед) | MPEG4 | MPEG2 | |
| 34 | Техно 24 | Научно-познавательный | 578 МГц | 12:00-15:00 (21 час/нед) | MPEG4 | MPEG2 | |
| 34 | Мама | Телеканал для мам и детей | 578 МГц | 15:00-18:00 (21 час/нед) | MPEG4 | MPEG2 | |
| 34 | НСТ | Фильмы | 578 МГц | 18:00-21:00 (21 час/нед) | MPEG4 | MPEG2 | |
| 34 | Парк развлечений | Развлекательный | 578 МГц | 21:00-00:00 (21 час/нед) | MPEG4 | MPEG2 | |
| 34 | Москва доверие | Информационный | 578 МГц | 00:00-12:00 (84 час/нед) | MPEG4 | MPEG2 | |
| 34 | Euronews | Новости | 578 МГц | 12:00-00:00 (84 час/нед) | MPEG4 | MPEG2 | |
| 34 | Музыка первого | Музыка | 578 МГц | 08:30-01:30 (119 час/нед) | MPEG4 | MPEG2 | |
| 34 | Дом кино | Фильмы | 578 МГц | 01:30-02:30 (7 час/нед) | MPEG4 | MPEG2 | |
| 34 | Время | Новости | 578 МГц | 02:30-04:30 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Телекафе | Развлекательный | 578 МГц | 04:30-06:30 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Бобер | Развлекательный | 578 МГц | 06:30-08:30 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | 365 | Информационный | 578 МГц | 00:00-02:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | ТНТ Comedy | Развлекательный | 578 МГц | 02:00-04:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Много ТВ | Фильмы | 578 МГц | 04:00-06:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | HD Life (SD качество) | Развлекательный | 578 МГц | 06:00-08:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Спорт 1 | Разнообразный | 578 МГц | 08:00-10:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Индия ТВ | Фильмы | 578 МГц | 10:00-12:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Боец | Спорт | 578 МГц | 12:00-14:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Комедия | Фильмы | 578 МГц | 14:00-16:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Ля Минор | Музыка | 578 МГц | 16:00-18:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Мужское кино | Фильмы | 578 МГц | 18:00-20:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Кухня тв | Развлекательный | 578 МГц | 20:00-22:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Авто плюс | Развлекательный | 578 МГц | 22:00-00:00 (14 час/нед) | MPEG4 | MPEG2 | |
| 34 | Life News | Новости | 578 МГц | Круглосуточно | MPEG4 | MPEG2 | |
Обратившись в компанию «Спектр ТВ», вы можете не только получить консультацию по всем имеющимся вопросам, но и купить комплект оборудования, заказав его доставку и монтаж.
Гарантия на все виды выполненных работ — 12 месяцев.таблица частот для каждой области
Телевизоры » Эфирное телевидение » Технология цифрового телевидения
Автор Константин Просмотров 77.5k. Опубликовано Обновлено
Частоты цифрового телевидения DVB-T2 необходимы для настройки телевизора в ручном режиме. В большинстве случаев, с нормальной антенной, расположенной не сильно далеко от ретранслятора цифрового сигнала, в ручном поиске нет необходимости. Автоматический поиск на телевизоре сможет найти все доступные каналы, которые вещаются в вашей области.
Но в ряде случаев полезна настройка телеканалов вручную. Тогда потребуется знать, какая частота каналов для ручной настройки в каждом конкретном случае (регионе).
Перейти к частотам
Общая информация про цифровое ТВ и частоты
Во время работы аналогового телевидения каждый канал передавался на отдельной частоте.
Цифровое же телевидение работает на закодированном сигнале, который транслирует сразу пачку каналов в одной полосе частоты.
Например, есть частота 562 МГц. Это значение передает сразу все каналы одного мультиплекса, то есть пакет телеканалов (10 штук). Следовательно, вбив это значение в настройках устройства, произойдет сканирование частоты и декодирование сигнала встроенным в телевизор цифровым тюнером. После список пополнится на 10 телеканалов.
Мультиплексы обозначаются РТРС-1, РТРС-2, РТРС-3 (третий не везде доступен).
Каждая частота соответствует определенному номеру телевизионного канала (ТВК). Например, для Московской области первый мультиплекс вещает на ТВК 30, что соответствует частотному значению в 546 МГц. Второй мультиплекс имеет другое значение, так как транслируются вторые 10 каналов. Аналогичная ситуация и с третьим мультиплексом, но PTPC-3 работает не везде (подробнее рассмотрим в конце).
И так для каждого региона. Есть свой номер канала и частота.
Но часто есть совпадения. Например, второй пакет телепрограмм для Москвы с частотой в 498 МГц соответствует частоте первого пакета в Курской области. Но ТВК разные, Москва – 30 ТВК, Курск – 24 ТВК.
Вывод: для настройки телевизора на прием каналов DVB-T2 стандарта вручную нужно брать точные данные частот и номеров ТВК для текущего местоположения.
Частоты цифровых каналов (таблица)
Всегда можно обратиться к карте покрытия цифрового телевидения и через поиск посмотреть параметры ретрансляторов. В таблице характеристик всегда пишется актуальная частота. К тому же можно увидеть, есть ли проблемы в текущий момент времени с вещанием телевидения. Но более важно, что на карте есть точные значения расстояний и направлений вещания ретрансляторов. Эти данные помогут наиболее точно и качественно направить антенну, чтобы получить наивысший уровень сигнала.
Для ручной конфигурации каналов можно в настройках ТВ-приемника указывать не частоту, а именно значение ТВК (в таблице все указано).
Но тогда сверьте, чтобы ТВК и частота были согласованы между собой. В идеале данные перепроверять по карте ЦЭТВ.
| Столица | Регион (область, край, округ) | 1 мультиплекс | 2 мультиплекс | ||
| ТВК | Частота, МГц | ТВК | Частота, МГц | ||
| Москва | Московская область | 30 | 546 | 24 | 498 |
| Санкт-Петербург | Ленинградская | 35 | 586 | 45 | 666 |
| Нижний Новгород | Нижегородская | 32/28 | 562/530 | 56/53 | 754/730 |
| Новгород | Новгородская | 30 | 546 | 58 | 770 |
| Новосибирск | Новосибирская | 29 | 538 | 24 | 498 |
| Екатеринбург | Свердловская | 46 | 674 | 60 | 786 |
| Тверь | Тверская | 37 | 602 | 58 | 770 |
| Смоленск | Смоленская | 39 | 618 | 46 | 674 |
| Томск | Томская | 21 | 474 | 44 | 658 |
| Тюмень | Тюменская | 35 | 586 | 44 | 658 |
| Ульяновск | Ульяновская | 56 | 754 | 59 | 778 |
| Хабаровск | Хабаровский край | 38 | 610 | 40 | 626 |
| Тула | Тульская | 34 | 578 | 60 | 786 |
| Ставрополь | Ставропольский край | 57 | 762 | 32 | 562 |
| Казань | Республика Татарстан | 36 | 594 | 53 | 730 |
| Омск | Омская область | 31 | 554 | 49 | 698 |
| Оренбург | Оренбургская | 22 | 482 | 28 | 530 |
| Уфа | Республика Башкортостан | 25 | 506 | 43 | 650 |
| Улан-Дэ | Республика Бурятия | 30 | 546 | 32 | 562 |
| Махачкала | Республика Дагестан | 22 | 482 | 52 | 722 |
| Горно-Алтайск | Алтайский край | 22/24 | 482/498 | 33/32 | 570/562 |
| Благовещенск | Амурская область | 34 | 578 | 36 | 594 |
| Архангельск | Архангельская | 44 | 658 | 33 | 570 |
| Астрахань | Астраханская | 26 | 514 | 36 | 594 |
| Белгород | Белгородская | 46 | 674 | 43 | 650 |
| Брянск | Брянская | 39 | 618 | 23 | 490 |
| Владимир | Владимирская | 23 | 490 | 50 | 706 |
| Волгоград | Волгоградская | 37 | 602 | 39 | 618 |
| Вологда | Вологодская | 34 | 578 | 35 | 586 |
| Воронеж | Воронежская | 52 | 722 | 43 | 650 |
| Биробиджан | Еврейская автономная область | 34 | 578 | 37 | 602 |
| Чита | Забайкальский край | 24 | 498 | 34 | 578 |
| Иваново | Ивановская область | 59 | 778 | 57 | 762 |
| Иркутск | Иркутская | 38 | 610 | 57 | 762 |
| Калининград | Калининградская | 47 | 682 | 41/30 | 634/546 |
| Калуга | Калужская | 46 | 674 | 44 | 658 |
| Петропавловск-Камчатский | Камчатский край | 32 | 562 | 26 | 514 |
| Кемерово | Кемеровская область | 23 | 490 | 43 | 650 |
| Киров | Кировская | 32 | 562 | 36 | 594 |
| Кострома | Костромская | 46 | 674 | 43 | 650 |
| Краснодар | Краснодарский край | 22 | 482 | 21/39 | 474/618 |
| Красноярск | Красноярский край | 25 | 506 | 45 | 666 |
| Курган | Курганская область | 37 | 602 | 49 | 698 |
| Курск | Курская | 24 | 498 | 53 | 730 |
| Липецк | Липецкая | 30 | 546 | 40 | 626 |
| Магадан | Магаданская | 27 | 522 | 29 | 538 |
| Мурманск | Мурманская | 23 | 490 | 44 | 658 |
| Нарьян-Мар | Ненецкий автономный округ | 26 | 514 | 30 | 546 |
| Орел | Орловская область | 26 | 514 | 41 | 634 |
| Пенза | Пензенская | 57 | 762 | 44 | 658 |
| Пермь | Пермский край | 23 | 490 | 49 | 698 |
| Владивосток | Приморский край | 37 | 602 | 56 | 754 |
| Псков | Псковская область | 49 | 698 | 56 | 754 |
| Майкоп | Республика Адыгея | 22 | 482 | 45 | 666 |
| Магас | Республика Ингушетия | 38 | 610 | 46 | 674 |
| Нальчик | Республика Кабардино-Балкария | 34 | 578 | 21 | 474 |
| Элиста | Республика Калмыкия | 46 | 674 | 39 | 618 |
| Черкесск | Республика Карачаево-Черкесская | 58 | 770 | 59 | 778 |
| Петрозаводск | Республика Карелия | 25 | 506 | 39 | 618 |
| Сыктывкар | Республика Коми | 26 | 514 | 34 | 578 |
| Симферополь | Республика Крым | 37 | 602 | 36 | 594 |
| Йошкар Ола | Республика Марий Эл | 38 | 610 | 56 | 754 |
| Саранск | Республика Мордовия | 43 | 650 | 46 | 674 |
| Якутск | Республика Саха | 33 | 570 | 46 | 674 |
| Владикавказ | Республика Северная Осетия-Алания | 35 | 586 | 50 | 706 |
| Кызыл | Республика Тыва | 33 | 570 | 37 | 602 |
| Ижевск | Республика Удмуртия | 36 | 594 | 57 | 762 |
| Абакан | Республика Хакасия | 24 | 498 | 41 | 634 |
| Грозный | Республика Чечня | 32 | 562 | 57 | 762 |
| Чебоксары | Республика Чувашская | 46 | 674 | 57 | 762 |
| Ростов-на-Дону | Ростовская область | 37 | 602 | 38 | 610 |
| Рязань | Рязанская | 43 | 650 | 27 | 522 |
| Самара | Самарская | 27 | 522 | 57 | 762 |
| Саратов | Саратовская | 36 | 594 | 40 | 626 |
| Южно-Сахалинск | Сахалинская | 21 | 474 | 51 | 714 |
| Тамбов | Тамбовская | 46 | 674 | 56 | 754 |
| Ханты-Мансийск | Ханты-Мансийский автономный округ Югра | 38 | 610 | 27 | 522 |
| Челябинск | Челябинская область | 24 | 498 | 40 | 626 |
| Анадырь | Чукотский автономный округ | 21 | 474 | 26 | 514 |
| Салехард | Ямало-ненецкий автономный округ | 34 | 578 | 37 | 602 |
| Ярославль | Ярославская область | 39 | 618 | 36 | 594 |
20 каналов Ручная настройка каналов Цифровое ТВ Частоты цифровых каналов
Оцените автора
Частоты музыкальных нот, A4 = 440 Гц
Частоты музыкальных нот, A4 = 440 Гц| 432 | 434 | 436 | 438 | 440 | 442 | 444 | 446 |
Скорость звука = 345 м/с = 1130 футов/с = 770 миль/ч0035
89
18
10
47
03
02
13
01
01
51
46
44
17(Чтобы преобразовать длину в см в дюймы, разделите на 2,54)
Дополнительная информация о равнотемперированной шкале
Уравнения, используемые для этой таблицы
Вопросы/комментарии по адресу:suits@mtu.
edu
На этих страницах нет всплывающих окон или рекламы любого рода. Если вы их видите, значит, их добавляет третий стороной без согласия автора.
To Physics of Music NotesTo MTU Physics Home
Информация об авторских правах
Учебник по физике: высота звука и частота
Звуковая волна, как и любая другая волна, передается в среду вибрирующим объектом. Вибрирующий объект является источником возмущения, которое движется в среде. Вибрирующим объектом, создающим помехи, могут быть голосовые связки человека, вибрирующая струна и дека гитары или скрипки, вибрирующие ножки камертона или вибрирующая диафрагма радиодинамика. Независимо от того, какой вибрирующий объект создает звуковую волну, частицы среды, через которую проходит звук, колеблются в возвратно-поступательном движении с заданной скоростью частота . Частота волны относится к тому, как часто частицы среды вибрируют, когда волна проходит через среду. Частота волны измеряется количеством полных возвратно-поступательных колебаний частицы среды в единицу времени. Если частица воздуха совершает 1000 продольных колебаний за 2 секунды, то частота волны будет равна 500 колебаниям в секунду. Обычно используемой единицей измерения частоты является Герц (сокращенно Гц), где
Когда звуковая волна проходит через среду, каждая частица среды вибрирует с одной и той же частотой. Это разумно, поскольку каждая частица колеблется из-за движения своего ближайшего соседа. Первая частица среды начинает колебаться, скажем, с частотой 500 Гц и начинает приводить в колебательное движение вторую частицу с той же частотой 500 Гц. Вторая частица начинает колебаться с частотой 500 Гц и тем самым приводит третью частицу среды в колебательное движение с частотой 500 Гц. Процесс продолжается во всей среде; каждая частица колеблется с одной и той же частотой. И, конечно же, частота, с которой вибрирует каждая частица, совпадает с частотой исходного источника звуковой волны. Впоследствии гитарная струна, вибрирующая с частотой 500 Гц, заставит частицы воздуха в комнате вибрировать с той же частотой 500 Гц, которая несет звук 9.
1414 сигнал к уху слушателя, который определяется как звуковая волна 500 Гц.
Возвратно-поступательное колебательное движение частиц среды не будет единственным наблюдаемым явлением, происходящим на данной частоте. Поскольку звуковая волна представляет собой волну давления, можно использовать детектор для обнаружения колебаний давления от высокого давления к низкому давлению и обратно к высокому давлению. Когда сжатие (высокое давление) и разрежение (низкое давление) проходят через среду, они достигают детектора с заданной частотой. Например, сжатие достигло бы детектора 500 раз в секунду, если бы частота волны была 500 Гц. Точно так же разрежение достигло бы детектора 500 раз в секунду, если бы частота волны была 500 Гц. Частота звуковой волны относится не только к количеству возвратно-поступательных колебаний частиц в единицу времени, но также относится к количеству сжатий или разрежений, которые проходят через данную точку в единицу времени.
Детектор можно использовать для определения частоты этих колебаний давления за заданный период времени. Типичным выходным сигналом такого детектора является график зависимости давления от времени, как показано ниже.
Поскольку график зависимости давления от времени показывает колебания давления во времени, период звуковой волны можно определить, измерив время между последовательными точками высокого давления (соответствующими сжатиям) или время между последовательными точками низкого давления (соответствует разрежениям). Как обсуждалось в предыдущем разделе, частота просто обратна периоду. По этой причине звуковая волна с высокой частотой будет соответствовать графику времени давления с небольшим периодом, то есть графику, соответствующему небольшому промежутку времени между последовательными точками высокого давления. И наоборот, звуковая волна с низкой частотой будет соответствовать графику времени давления с большим периодом, то есть графику, соответствующему большому количеству времени между последовательными точками высокого давления.
На приведенной ниже диаграмме показаны два графика зависимости давления от времени, один из которых соответствует высокой частоте, а другой — низкой частоте.
Уши человека (и других животных) являются чувствительными датчиками, способными обнаруживать колебания давления воздуха, воздействующие на барабанную перепонку. Механика способности уха к обнаружению будет обсуждаться позже в этом уроке. На данный момент достаточно сказать, что человеческое ухо способно улавливать звуковые волны с широким диапазоном частот, примерно от 20 Гц до 20 000 Гц. Любой звук с частотой ниже слышимого диапазона (то есть менее 20 Гц) известен как инфразвук и любой звук с частотой выше слышимого диапазона слуха (т. е. более 20 000 Гц) известен как ультразвук . Люди не одиноки в своей способности обнаруживать широкий диапазон частот. Собаки могут обнаруживать частоты от примерно 50 Гц до 45 000 Гц.
Кошки могут различать частоты от примерно 45 Гц до 85 000 Гц. Летучие мыши, ведущие ночной образ жизни, должны полагаться на звуковую эхолокацию для навигации и охоты. Летучие мыши могут улавливать частоты до 120 000 Гц. Дельфины могут обнаруживать частоты до 200 000 Гц. В то время как собаки, кошки, летучие мыши и дельфины обладают необычной способностью обнаруживать ультразвук, слон обладает необычной способностью обнаруживать инфразвук, имея слышимый диапазон примерно от 5 Гц до примерно 10 000 Гц.
Ощущение частоты обычно называют высотой звука. Звук высокого тона соответствует звуковой волне высокой частоты, а звук низкого тона соответствует звуковой волне низкой частоты. Удивительно, но многие люди, особенно те, кто имеет музыкальное образование, способны обнаруживать разницу в частоте между двумя отдельными звуками, которая составляет всего 2 Гц. При одновременном воспроизведении двух звуков с разницей частот более 7 Гц большинство людей способны обнаружить наличие сложной волновой картины, возникающей в результате интерференции и наложения двух звуковых волн.
Говорят, что определенные звуковые волны, когда они воспроизводятся (и слышны) одновременно, производят особенно приятное ощущение при их прослушивании.1406 согласная . Такие звуковые волны составляют основу интервалов в музыке. Например, говорят, что любые два звука, частоты которых составляют отношение 2:1, разделены октавой и вызывают особенно приятное ощущение при прослушивании. То есть две звуковые волны звучат хорошо при совместном воспроизведении, если частота одного звука вдвое превышает частоту другого. Точно так же говорят, что два звука с соотношением частот 5:4 разделены интервалом третьего ; такие звуковые волны также хорошо звучат при совместном воспроизведении. Примеры других интервалов звуковых волн и соответствующих им соотношений частот перечислены в таблице ниже.
Способность человека воспринимать высоту звука связана с частотой звуковой волны, воздействующей на ухо.
Поскольку звуковые волны, распространяющиеся по воздуху, представляют собой продольные волны, вызывающие возмущения частиц воздуха при высоком и низком давлении на заданной частоте, ухо способно обнаруживать такие частоты и связывать их с высотой звука. Но высота звука — не единственное свойство звуковой волны, воспринимаемое человеческим ухом. В следующей части Урока 2 мы исследуем способность уха воспринимать интенсивность звуковой волны.
Расследуй!
Каждая музыкальная нота связана с уникальной частотой. Два виджета ниже позволяют исследовать взаимосвязь между музыкальной нотой и соответствующей частотой.
1. Говорят, что две музыкальные ноты, имеющие соотношение частот 2:1, разделены октавой. Музыкальная нота, отделенная октавой от средней до (256 Гц), имеет частоту _____.
а.
б. 254 Гц
с. 258 Гц
д. 345 Гц
эл. ни один из этих
128 Гц
Следующий раздел:
Перейти к следующему уроку:
Понимание диапазона звуковых частот в звуковом дизайне
При создании аудиосистемы для дома, автомобиля, встроенного или портативного устройства всегда существует баланс между стоимостью, размером и качеством. На качество влияет множество факторов, но одним из них является способность системы воссоздавать весь необходимый диапазон звуковых частот. В этом блоге мы обсудим эти частоты и их различные подмножества, а также то, как они влияют на конструкцию аудиокорпуса. Это также прольет свет на то, когда необходимы разные звуковые диапазоны, а когда их нет в конечном приложении.
Что такое диапазон звуковых частот?
Обычно установленный диапазон звуковых частот составляет от 20 Гц до 20 000 Гц, хотя большинство людей могут слышать меньше, чем весь этот диапазон, и по мере взросления диапазон имеет тенденцию сужаться на обоих концах. Связь между музыкой и звуковой частотой заключается в том, что каждый раз, когда вы поднимаетесь на октаву, вы удваиваете частоту. У фортепиано самая низкая нота, ля, имеет частоту примерно 27 Гц, тогда как самая высокая нота, до, составляет около 4186 Гц. Помимо этих основных частот, почти все, что создает звуки, также генерирует гармонические частоты, которые кратны более высоким частотам, но с меньшей амплитудой. Например, «ля» 27 Гц на фортепиано также производит гармонику 54 Гц, которая намного тише, а также гармонику 81 Гц, которая еще тише, и так далее. Эти гармоники важны для высококачественных акустических систем, которые хотят точно воссоздать исходный источник.
Подмножества звуковых частот
В пределах диапазона звуковых частот от 20 Гц до 20 кГц существует семь подмножеств частот, используемых для определения диапазонов, которые могут использоваться при проектировании систем для записи или воспроизведения.
| Подгруппа частот | Диапазон частот | Описание |
|---|---|---|
| Саб-бас | от 16 до 60 Гц | Это нижний музыкальный диапазон – в эту категорию попадает контрабас, туба, бас-гитара в нижней части |
| Бас | от 60 до 250 Гц | Это нормальный диапазон речи |
| Нижний средний диапазон | от 250 до 500 Гц | В нижнем среднем диапазоне типичные духовые инструменты и средние деревянные духовые, такие как альт-саксофон и средний диапазон кларнета |
| СЧ | от 500 Гц до 2 кГц | Название может быть среднечастотным, но оно находится на более высоком уровне основных частот, создаваемых большинством музыкальных инструментов. Здесь можно найти такие инструменты, как скрипка и пикколо 9.0009 |
| Высший средний диапазон | от 2 до 4 кГц | Как уже упоминалось, гармоники кратны основной частоте, поэтому, если предполагается, что основная частота трубы находится в нижнем среднем диапазоне, можно ожидать, что гармоника будет в 2, 3 и 4 раза больше основной, что было бы поместите их в этот диапазон |
| Наличие | от 4 до 6 кГц | Гармоники для скрипки и пикколо находятся здесь |
| Блеск | от 6 до 20 кГц | На частоте выше 6 кГц звуки становятся более похожими на визг и свист, потому что они очень высокие. В этом диапазоне обнаруживаются свистящие звуки (нежелательный свист при произнесении «с») и гармоники для некоторых ударных звуков, таких как тарелки | .
Диаграмма частотной характеристики
Отличный способ увидеть, как динамик, зуммер или микрофон могут воспроизводить эти разные частоты, — это использовать диаграмму частотной характеристики. Как правило, зуммеры имеют более узкий диапазон частот, потому что они предназначены только для вывода звукового тона, тогда как динамики предлагают более широкий диапазон для воссоздания звуков и голоса.
Когда дело доходит до динамиков, зуммеров и других устройств вывода, ось Y на диаграмме частотной характеристики находится в дБ SPL или децибелах уровня звукового давления (грубо интерпретируется как громкость). Для микрофонов, поскольку они обнаруживают, а не производят звук, ось Y измеряет чувствительность в дБ. Обратите внимание, что в приведенном ниже примере по оси X отложена частота (в логарифмическом масштабе), а поскольку по оси Y отложен уровень звукового давления в дБ, известно, что эта диаграмма относится к динамику или другому устройству вывода.
Помните, что децибелы также являются логарифмическими величинами, поэтому оси x и y являются логарифмическими.
На этой диаграмме показано, сколько дБ SPL будет производиться при постоянной подводимой мощности на разных частотах. В этом случае выходной сигнал довольно плоский с резким спадом ниже 70 Гц и более пологим спадом выше 20 кГц. Это означает, что это аудиоустройство с той же входной мощностью будет производить примерно одинаковый уровень звукового давления в диапазоне от 70 Гц до 20 кГц, но будет производить значительно меньший уровень звукового давления за пределами этих границ.
Существуют также частотные диаграммы с более преувеличенными пиками и провалами, указывающими точки, где резонанс усиливает выходной сигнал или что-то приглушает выходной сигнал. Используя в качестве примера динамик CSS-50508N от CUI Devices, на рисунке ниже показан более типичный профиль динамика. Из таблицы данных резонансная частота составляет 380 Гц ± 76 Гц, что коррелирует с первым пиком, за которым следует большой провал между 600 и 700 Гц.
Тем не менее, он имеет ровную характеристику между 800 Гц и 3 кГц. Поскольку этот динамик имеет размеры всего 41 мм x 41 мм, можно было ожидать, что он не будет воспроизводить более низкие частоты, а также более высокие частоты, и это подтверждается графиком. Затем эта информация может быть использована инженером-конструктором, чтобы гарантировать, что динамик сможет воспроизводить заданные частоты.
Диапазон звуковых частот и конструкция корпуса
Теперь, когда мы рассмотрели основы звуковых частот, как диапазон звуковых частот влияет на выбор или конструкцию корпуса? На практике звуковой диапазон влияет на конструкцию корпуса несколькими способами.
Размер динамика и корпуса
Динамик меньшего размера может двигаться быстрее, поэтому он может более точно воспроизводить более высокие частоты при уменьшении нежелательных гармоник. В нашем блоге, посвященном проектированию корпусов для микродинамиков, говорится, что динамик меньшего размера также означает корпус меньшего размера, что позволяет экономить место и затраты на материалы.
Для создания такого же уровня звукового давления в дБ на крайне низких частотах необходима диафрагма большего размера для перемещения достаточного количества воздуха. Это связано с неотъемлемыми проблемами перемещения достаточного количества воздуха, чтобы соответствовать тому же воспринимаемому уровню звукового давления в дБ, что и более высокие частоты. С другой стороны, увеличенный вес диафрагмы большего размера не так важен на низких частотах, где она движется намного медленнее.
Резонанс
Большинство объектов имеют резонансную частоту — или частоту, на которой объект естественно хочет вибрировать. Гитарная струна, например, когда за нее дергают, будет вибрировать на своей резонансной частоте. Если бы вы играли на резонансной частоте с динамиком рядом с гитарной струной, она начала бы вибрировать и со временем увеличиваться по амплитуде. То же самое происходит и с другими объектами, а в отношении звука может вызывать нежелательные дребезжания и жужжание окружающих предметов.
Наш блог о резонансе и резонансной частоте освещает эту тему более подробно.
При проектировании корпуса необходимо убедиться, что собственная резонансная частота самого корпуса не находится в том же диапазоне, что и ожидаемый выходной аудиосигнал, иначе сам динамик будет иметь как нелинейный выходной сигнал, так и нежелательные гармоники. В то же время иногда требуется контроль резонанса коробки или расширение диапазона резонанса, в зависимости от приложения.
Материалы
Конструкция динамиков и микрофонов представляет собой интересное сочетание деталей, которые должны оставаться неподвижными, изгибаться и сохранять жесткость при движении. В частности, для динамиков диффузор или диафрагма должны быть максимально легкими, чтобы быстро реагировать, но также должны быть максимально жесткими, чтобы они могли двигаться без деформации. Наиболее распространенными материалами, используемыми в динамиках CUI Devices, являются бумага и майлар. Они оба чрезвычайно легкие и жесткие, но майлар, являющийся разновидностью пластика, также устойчив к влаге и влажности.
Также есть резинка, которая соединяет диафрагму с оправой. Он должен быть прочным, чтобы выдерживать экстремальные движения, не ломаясь, а также быть максимально гибким, чтобы не мешать движению конуса.
Этот компромисс между чувствительностью, частотным диапазоном, надежностью и диапазоном звукового давления справедлив и для материалов микрофона. Микрофоны могут быть простыми электретными или MEMS-микрофонами с достаточной, но ограниченной частотой и чувствительностью, но с долговечностью, небольшими размерами и низкими требованиями к мощности. На противоположном конце спектра ленточные микрофоны, в которых в качестве диафрагмы используется тонкая металлическая лента, славятся своей чувствительностью и частотным диапазоном. В качестве компромисса они настолько хрупкие, что их нельзя использовать со многими ударными инструментами, и их нельзя носить без крышки, чтобы не порвалась диафрагма.
Компромиссы, необходимые для них, помимо стоимости различных материалов, различаются для разных аудиодиапазонов.
Громкоговорителям нижнего диапазона не нужно так сильно беспокоиться о весе диффузора, но им потребуются подвесы, способные к большему количеству движений.
Тип материала корпуса также влияет на резонанс и звукопоглощение. При проектировании корпуса, основная роль которого заключается в гашении противофазного звука, генерируемого сзади, инженеру нужен материал, который эффективно поглощает звуки. Это более важно для низкочастотного звука, который труднее заглушить.
Окончательные соображения по проектированию диапазона звуковых частот
Важно отметить, что очень немногие системы и ни один отдельный громкоговоритель и корпус не обеспечивают полный диапазон звука с любым уровнем точности. В частности, для экстремальных частот требуются специальные динамики и корпуса, но для действительно точного воспроизведения необходим баланс динамиков в каждом диапазоне, настроенный для создания максимально линейного звучания.
Поскольку частота меняется, требуются разные подходы к дизайну и материалам Во-вторых, для большинства приложений такой уровень точности не требуется, и линейный выходной сигнал может оказаться нежелательным.
Например, телефон должен покрывать только основной диапазон человеческого голоса, и даже при удвоении или утроении частотного диапазона для размещения гармоник он все равно сильно отстает от диапазона от 20 Гц до 20 кГц. Другим примером могут быть приложения для уведомлений или безопасности, которым нужны только жужжание, трель или визг в очень узком диапазоне частот, но с различными уровнями звукового давления. Для этих конструкций хорошим вариантом являются зуммеры или сирены, которые смещают компромиссы от частотного диапазона к цене, размеру, мощности и громкости.
В конечном счете, только человек может осознавать все ограничения своего проекта, и принятие компромиссных решений является неотъемлемой частью работы инженера и дизайнера.
Заключение
Диапазон звуковых частот является большой, хотя и не единственной, частью конструкции и выбора компонентов, включая динамики, зуммеры, корпуса и микрофоны. Фундаментальное понимание этого диапазона, того, что он подразумевает в приложениях для записи или воспроизведения, и как они связаны с физическими ограничениями и ограничениями всего связанного со звуком оборудования, будут способствовать процессу проектирования.
