2N2222 datasheet на русском: 2N2222 маломощный биполярный транзистор datasheet документация на русском

Содержание

Цифровые микросхемы транзисторы.

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии

ТТЛ серия Параметр Нагрузка
Российские Зарубежные Pпот. мВт. tзд.р. нс Эпот. пДж. Cн. пФ. Rн. кОм.
К155 КМ155 74 10 9 90 15 0,4
К134 74L 1 33 33 50 4
К131 74H 22 6 132 25 0,28
К555 74LS 2 9,5 19 15 2
К531 74S 19 3 57 15 0,28
К1533 74ALS 1,2 4 4,8 15 2
К1531 74F 4 3 12 15 0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Нагружаемый
выход
Число входов-нагрузок из серий
К555 (74LS) К155 (74) К531 (74S)
К155, КM155, (74) 40 10 8
К155, КM155, (74), буферная 60 30 24
К555 (74LS) 20 5 4
К555 (74LS), буферная 60 15 12
К531 (74S) 50 12 10
К531 (74S), буферная 150 37 30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток I

oвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ

Параметр Условия измерения К155 К555 К531 К1531
Мин. Тип. Макс.
Мин.
Тип. Макс. Мин. Тип. Макс. Мин. Макс.
U1вх, В
схема
U1вх или U0вх Присутствуют на всех входах 2 2 2 2
U0вх, В
схема
0,8 0,8 0,8
U0вых, В
схема
Uи.п.= 4,5 В 0,4 0,35 0,5 0,5 0,5
I0вых= 16 мА I0вых= 8 мА I0вых= 20 мА
U1вых, В
схема
Uи.п.= 4,5 В 2,4 3,5 2,7 3,4 2,7 3,4 2,7
I1вых= -0,8 мА I1вых= -0,4 мА I1вых= -1 мА
I1вых, мкА с ОК
схема
U1и.п.= 4,5 В, U1вых=5,5 В 250 100 250
I1вых, мкА Состояние Z
схема
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В 40 20 50
I0вых, мкА Состояние Z
схема
U1и.п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В -40 -20 -50
I1вх, мкА
схема
U1и.п.= 5,5 В, U1вх= 2,7 В 40 20 50
20
I1вх, max, мА U1и.п.= 5,5 В, U1вх= 10 В 1 0,1 1 0,1
I0вх, мА
схема
U1и.п.= 5,5 В, U0вх= 0,4 В -1,6 -0,4 -2,0 -0,6
Iк.з., мАU1и.п.= 5,5 В, U0вых= 0 В -18 -55 -100 -100 -60 -150

Транзистор 2Н2222: все, что нужно знать

El Транзистор 2N2222 или PN2222

Это еще один из наиболее часто используемых транзисторов вместе с BC548. Поэтому, если вам нравится делать все своими руками и вы производитель, наверняка в какой-то момент вам понадобилось одно из этих устройств. В данном случае PN2222 представляет собой кремниевый транзистор малой мощности, предназначенный для коммутации и линейного усиления.

Причина, по которой он так востребован, заключается в том, что он хорош для усиления малых токов и малых или средних напряжений, а также может работать со средними высокими частотами. Это означает, что у него есть общее использование и он довольно популярен среди радиолюбители. Те, кто знает, будут знать, что это один из транзисторов, используемых для создания приемопередатчика BITX, или что он позволил клубу любительских радиолюбителей Norcal в 1999 году запустить задачу по созданию радиоприемопередатчика всего с 22 транзисторами этого типа без каких-либо тип дополнительной ИС.

Как и BC548, он производится с использованием процессов эпитаксии. Это тоже транзистор биполярный и тип NPN. В настоящее время он обычно имеет несколько возможных упаковок, таких как пластик TO-92, который обычно является наиболее распространенным способом его представления, а также другие, такие как TO-18, SOT-23, SOT-223 и т. Д.

Что такое транзистор?

в качестве радио или транзистор он был назван так из-за этого устройства, о котором мы говорили, я хотел бы сделать очень краткое введение в то, что такое транзистор, и немного истории. Транзисторы — это не что иное, как устройства, похожие на переключатели и способные усиливать сигнал. То есть они заменяют примитивные вакуумные лампы или вакуумные клапаны, доставлявшие столько проблем.

Эти клапаны были похожи на традиционные лампы, поэтому они могли перегореть и требовали частой замены. Они также были большими по размеру и не позволяли создавать маленькие устройства. Еще одной проблемой было выделяемое ими тепло. С приходом твердотельная электроника, то есть из полупроводники, позволили создать устройства такого типа намного дешевле, компактнее и надежнее.

Название транзистора происходит от объединения передача и резистор, то есть передаточный резистор по английски. Помните, что резистор — это резистор. Кроме того, как известно, изобретение появилось в Европе благодаря первым патентам физика Лилиенфельда (1925 г.). Он несколько опередил свое время, так как они не нашли ему практического применения ни в том, ни в следующем десятилетии, и это также был полевой транзистор, более продвинутая концепция, чем биполярные.

Оскар Хайль также сделал подобное устройство в Германии в 1934 году, а позже Роберт Поль и Рудольф Хильш также проводили эксперименты, связанные с этим типом устройства, в немецком университете. Практически параллельно в США в AT&T Bell Labs Они также проводили неудачные эксперименты, пока после Второй мировой войны судьба их не изменилась, и когда они вернулись с поля битвы в Европе, они нашли решение, предложив «обновленные» идеи.

Джон Бардин, Улейтер Браттейн и Уильям Шокли Они получили признание, запатентовав первый в истории транзистор и получив Нобелевскую премию. В 1948 году они изобрели контактный транзистор, очень большой, очень неуклюжий и непрактичный прибор, который был дорогим в производстве, а иногда выходил из строя и в некоторых случаях приходилось перемещать. С этого момента они эволюционировали до нынешних транзисторов.

Но если вы хотите знать, как это работает именно это устройство, которое произвела революцию в электронике и мире технологий, Вот этот GIF с сравнением транзистора и гидравлической системы, которое, я думаю, вы не найдете лучше, чем этот пример, чтобы передать идею того, как работает транзистор:

Видно, что при подаче тока на базу NPN-транзистора ток проходит от коллектора к эмиттеру. Но делает это усиленно, так как если посмотреть на изображение, то складываются потоки воды из базы и коллектора. Это как довольно просто, хотя в электронной системе следует заменить воду на электроны …

Если вы хотите увидеть несколько более информативное изображение с точки зрения работы полупроводниковых зон, то есть грузовые перевозчики, вот это другое изображение:

На изображении вы можете видеть, что когда к эмиттеру прикладывается отрицательное напряжение, он толкает отрицательные носители заряда (электроны), а у основания положительные носители заряда (дырки) «поглощают». электроны, чтобы они могли прыгнуть на коллектор

В случае PNP было бы аналогично, но поменять поляризацию или способы подключения транзистора.

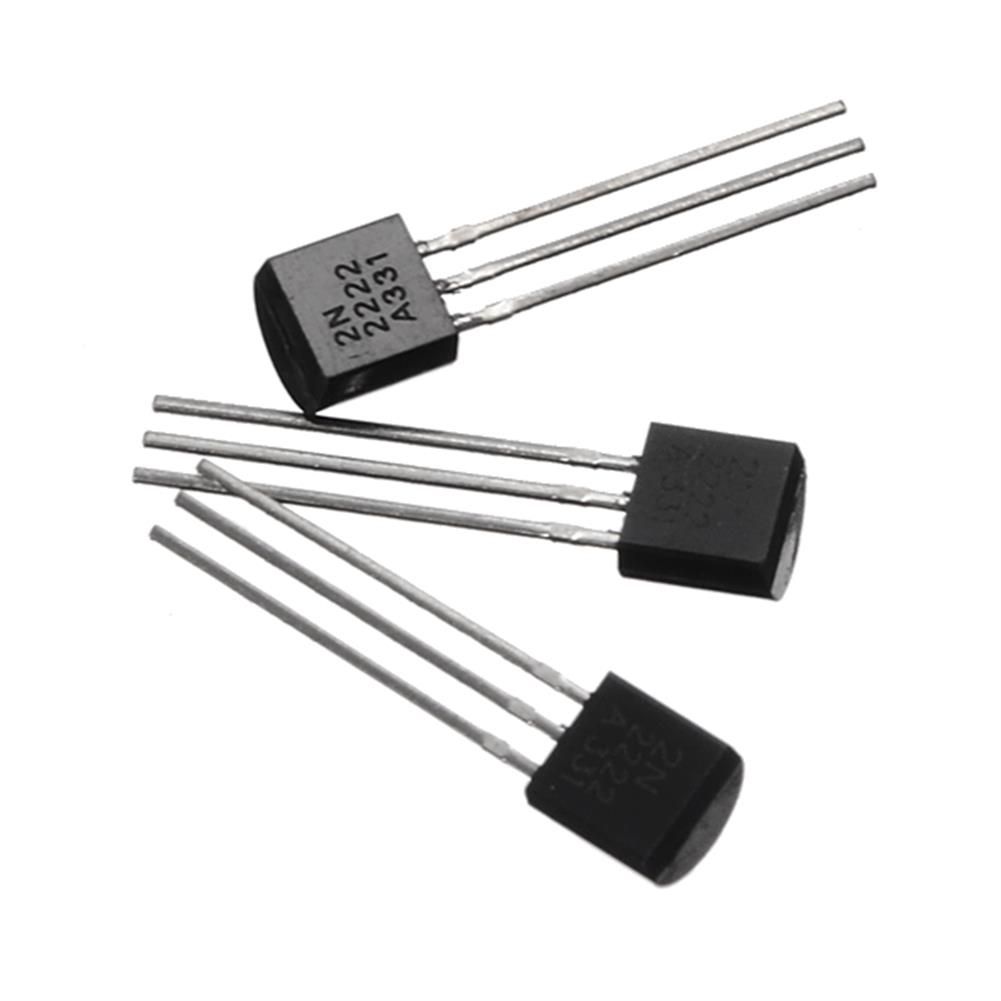

2n2222 Особенности:



2N2222 или PN2222 часто производства Philips Semiconductor, хотя мы также можем найти других производителей, таких как исторический Fairchild Semiconductor, немецкий Siemens, COMSET Semiconductor, SEMICOA и т. д. Имеет вариант под названием 2N2222A.

2N2222A — это заключенный в металл типа ТО-18 и квалифицирован для использования в военных приложениях (MIL-STD) благодаря своей прочности, приемлемому диапазону температур и т. д. Если мы посмотрим на таблицы данных, предоставленные этими структурами, то характеристики, которые мы собираемся найти в этом транзисторе, следующие:

  • Напряжение коллектор-эмиттер в отсечке: 50V
  • Постоянный ток коллектора: 800 мА
  • Рассеиваемая мощность: 500mW
  • Текущий прирост:> 100hFE, обычно достигается 150.
  • Рабочая частота: 250-300 МГц, что позволяет использовать его в высокочастотном радио.
  • Тип: NPN биполярный
  • Герметизированные: ТО-92 из пластика, ТО-18 из металла, СОТ-23 и СОТ-223, последние два типа SMD.
  • Дополнительный (PNP): 2N2907
  • Эквивалент: вы можете использовать BC548, который мы видели в предыдущем посте, но не забудьте повернуть его на 180 °, перевернув контакты коллектора и эмиттера … Вы также можете использовать 2N3904 с очень похожими характеристиками, но он может передавать только десятую часть поддерживаемого тока в 2Н2222. Если схема предназначена только для небольших сигналов, ее можно заменить идеально. Аналогичен и 2N2219, но с большей мощностью. В этом случае, имея формат TO-39 (до 3 Вт) и поддерживая до 300 МГц, он может использоваться в передатчиках и усилителях для HF и VHF и даже в некоторых случаях UHF с выходной мощностью от 1 до 2 Вт.
  • Эквивалент SMD: для поверхностного монтажа используется SMD-транзистор 2n2222 в корпусе SOT-23.

техническое описание:

Un таблица — это документ, обычно PDF-файл с подробными характеристиками электронного устройства. Они создаются самой фабрикой с учетом особенностей ее продукта, поэтому мы можем обнаружить, что в двух таблицах данных на 2n2222 от разных производителей нет одинаковых параметров. Здесь вы можете скачать некоторые из них:

Я надеюсь это помогло тебе это руководство для 2N222 или PN2222.


Что такое транзистор 2N2222?

Транзистор 2N222 — это обычный биполярный транзистор с отрицательным положительным и отрицательным (NPN) током, который находит применение во многих различных видах электронного оборудования. Он используется как для усиления аналоговых сигналов, так и для коммутации. Функциональные части транзистора 2N2222 заключены в так называемый корпус TO-18, напоминающий небольшую металлическую банку. Широкий спектр применения транзистора 2N2222 и его небольшой размер делают его — и его варианты — наиболее широко используемыми транзисторами в электронике.

Функциональная часть транзистора 2N2222 представляет собой конструкцию NPN BJT. Транзистор 2N2222 сделан из германия или кремния, который был насыщен положительно или отрицательно измененным материалом в процессе, называемом «легирование». У 2N2222 есть положительно заряженный участок, расположенный между двумя отрицательно заряженными участками. Результирующие два соединения между тремя секциями — это то, где 2N2222 получает название «биполярный переходный транзистор». Используемые материалы расположены в порядке отрицательного, положительного, а затем отрицательного, поэтому устройство также называется NPN-транзистором.

2N2222 имеет три провода, которые используются для пайки его к печатным платам: коллектор, эмиттер и основание. Когда на коллекторе транзистора присутствует электронный сигнал, подача сигнала на базу транзистора приведет к излучению сигнала от эмиттера устройства. Таким образом, 2N2222 часто используется для включения и выключения сигналов.

Способность переключения транзистора 2N2222 также делает его полезным в качестве простого затвора «и». При использовании в этом качестве транзистор будет отправлять сигнал только при наличии двух отдельных сигналов: одного на его коллекторе и одного на его основании. Это позволяет использовать 2N2222 для автоматического управления потоком сигналов в цепи в зависимости от того, какие сигналы присутствуют или отсутствуют.

В приложениях усиления 2N2222 принимает аналоговый сигнал, такой как аудиосигнал, через коллектор, и к его базе подается отдельный сигнал. Выход на эмиттере транзистора будет тогда идентичен сигналу коллектора, за исключением того, что его мощность увеличивается на величину, пропорциональную сигналу, приложенному к его базе. Кроме того, изменение сигнала, подаваемого на базу, будет влиять на усиление сигнала, выходящего из излучателя.

Эксплуатационные характеристики делают устройство 2N2222 малым и средним током (до 600 мА), маломощным (до 625 мВ), средним напряжением (до 40 В). Хотя эти параметры могут показаться ограничивающими полезность 2N2222, 2N2222 идеально подходит для множества приложений по обработке и обработке сигналов до усиления высокой мощности. Транзисторы 2N2222 также используются для обработки сигналов до и после применения на более совершенных цифровых устройствах.

Хотя 2N2222 был первым в своем роде, он породил несколько вариантов, которые в совокупности называются транзисторами типа «2N2222», поскольку все они имеют функционально-конструктивные и эксплуатационные характеристики, идентичные оригинальному транзистору 2N2222. Главным среди этих вариантов является транзистор P2N2222, который заключен в небольшой черный корпус TO-92, выполненный из эпоксидной смолы или пластика. Сочетание большого количества применений для 2N2222 и экономичного пакета TO-92 сделало P2N2222 наименее дорогим и наиболее используемым транзистором в электронике.

ДРУГИЕ ЯЗЫКИ

P2N2222A — Усилитель на транзисторах NPN Silicon

% PDF-1.4 % 1 0 объект > эндобдж 5 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > транслировать BroadVision, Inc.2020-08-11T13: 15: 24 + 02: 002013-01-10T10: 59: 36-07: 002020-08-11T13: 15: 24 + 02: 00application / pdf

  • P2N2222A — Транзисторы усилителя NPN Silicon
  • ON Semiconductor
  • Acrobat Distiller 9.5.2 (Windows) uuid: 1ca78d3c-5ccb-4f9a-9db0-82cb7dac7684uuid: c3548396-96b1-49ea-867f-6c1babf837e3 конечный поток эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > транслировать HnF ^), rw, | Xq # — 䂖 6> RR «2, sfd» 73pBp

    } -ݏ HH_4 # zSDH9% D @ (8ei򩸱.// hF +

    Amazon.com: Россия Транзистор кремниевый КТ928В аналог 2Н2219А СССР 2 шт: Industrial & Scientific


    Цена:
    Цена: 14 долларов.00 $ 14,00 +4,99 $ перевозки
    • Убедитесь, что это подходит введя номер вашей модели.
    • Транзистор кремниевый КТ928В аналог 2Н2219А СССР 2 шт.
    • На нашем складе более 25 000 наименований. Полные списки можно найти здесь: www.amazon.com/shops/A19NX3RFNSYB6R.
    • Если вы не можете найти нужный товар, свяжитесь с нами.
    Транзистор

    2N2222: все, что нужно знать

    El 2N2222 или PN2222 транзистор Это еще один из наиболее часто используемых транзисторов вместе с BC548.Поэтому, если вам нравится делать все своими руками и вы производитель, наверняка в какой-то момент вам понадобилось одно из этих устройств. В данном случае PN2222 представляет собой кремниевый транзистор малой мощности, предназначенный для линейного усиления и коммутации.

    Причина, по которой он так востребован, заключается в том, что он хорош для усиления малых токов и малых или средних напряжений, а также может работать со средними высокими частотами. Это означает, что он имеет общего использования и довольно популярен среди радиолюбителей .Те, кто знает, будут знать, что это один из транзисторов, используемых для создания приемопередатчика BITX, или что он позволил клубу любительских радиолюбителей Norcal в 1999 году запустить задачу по созданию радиоприемопередатчика всего с 22 транзисторами этого типа без каких-либо тип дополнительной ИС.

    Как и BC548, он изготовлен с использованием процессов эпитаксии. Это также биполярный транзистор и NPN типа . В настоящее время он обычно имеет несколько возможных упаковок, таких как пластик TO-92, который обычно является наиболее распространенным способом его представления, а также другие, такие как TO-18, SOT-23, SOT-223 и т. Д.

    Что такое транзистор?

    Радиоприемник или транзистор был назван так из-за этого устройства, о котором мы говорили, я хотел бы сделать очень краткое введение в то, что такое транзистор, и немного истории. Транзисторы — это не что иное, как устройства, похожие на переключатели и способные усиливать сигнал. То есть они заменяют примитивные вакуумные лампы или вакуумные клапаны, доставлявшие столько проблем.

    Эти клапаны были похожи на традиционные лампы, поэтому они могли перегореть и требовали частой замены.Они также были большими по размеру и не позволяли создавать маленькие устройства. Еще одной проблемой было выделяемое ими тепло. С появлением твердотельной электроники , то есть полупроводников , стало возможным создание устройств этого типа намного более дешевых, компактных и надежных.

    Название транзистора происходит от объединения передаточного резистора и резистора , то есть передаточного резистора на английском языке. Помните, что резистор — это резистор.Кроме того, как известно, изобретение появилось в Европе благодаря первым патентам физика Лилиенфельда (1925 г.). Он несколько опередил свое время, поскольку они не нашли ему практического применения ни в том, ни в следующем десятилетии, и это также был полевой транзистор, более продвинутая концепция, чем биполярные.

    Оскар Хайль также сделал подобное устройство в Германии в 1934 году, а позже Роберт Поль и Рудольф Хильш также проводили эксперименты, связанные с этим типом устройства, в немецком университете.Почти параллельно в США в AT&T Bell Labs они также проводили неудачные эксперименты, пока после Второй мировой войны судьба их не изменилась, и когда они вернулись с поля битвы в Европе, они пришли к решению, придумав: «освеженные» идеи.

    Джон Бардин, Улейтер Браттейн и Уильям Шокли Они получили заслугу, запатентовав первый транзистор в истории и получив Нобелевскую премию. В 1948 году они изобрели контактный транзистор, очень большое, очень грубое и непрактичное устройство, которое было дорогим в производстве, а иногда выходило из строя и в некоторых случаях приходилось перемещать.С этого момента они эволюционировали до нынешних транзисторов.

    Но если вы хотите знать , как это работает. именно это устройство, которое произвело революцию в электронике и мире технологий. этот пример, чтобы передать идею того, как работает транзистор:

    Видно, что при подаче тока на базу NPN-транзистора ток проходит от коллектора к эмиттеру.Но делает это усиленно, так как если посмотреть на изображение, то складываются потоки воды из базы и коллектора. Это аналог довольно простой, хотя в электронной системе нужно заменить воду на электроны …

    Если вы хотите увидеть несколько более информативное изображение с точки зрения работы полупроводниковых зон, то есть грузовиков , вот вам другое изображение:

    На изображении вы можете видеть, что когда к эмиттеру прикладывается отрицательное напряжение, он толкает отрицательные носители заряда (электроны), а у основания положительные носители заряда (дырки) «поглощают» электронов, чтобы они могли перейти на коллектор.

    В случае PNP он будет аналогичен, но изменит поляризацию или способы подключения транзистора.

    2n2222 Характеристики:

    2N2222 или PN2222 часто — это , производимые Philips Semiconductor , хотя мы также можем найти других производителей, таких как исторический Fairchild Semiconductor, немецкий Siemens, COMSET Semiconductor, SEMICOA и т. Д. Имеет вариант , названный 2N2222A .

    2N2222A — это , заключенный в металлический корпус типа TO-18 и квалифицированный для использования в военных приложениях (MIL-STD) благодаря своей прочности, приемлемому диапазону температур и т. Д.Если мы посмотрим на таблицы данных, предоставленные этими структурами, то характеристики, которые мы собираемся найти в этом транзисторе, следующие:

    • Напряжение коллектор-эмиттер в отсеке : 50В
    • Постоянный ток коллектора : 800 мА
    • Рассеиваемая мощность : 500 мВт
    • Коэффициент усиления по току :> 100hFE, обычно достигается 150.
    • Рабочая частота : 250-300 МГц, что позволяет использовать его в высокочастотном радио
    • Тип : биполярный NPN
    • Герметизированные: ТО-92 из пластика, ТО-18 из металла, СОТ-23 и СОТ-223, последние два типа SMD.
    • Дополнительный (PNP) : 2N2907
    • Эквивалент : вы можете использовать BC548, который мы видели в предыдущем посте, но не забудьте повернуть его на 180 °, перевернув контакты коллектора и эмиттера … Вы также можете использовать 2N3904 с очень похожими характеристиками, но он может только нести десятая часть тока поддерживается в 2N2222. Если схема предназначена только для небольших сигналов, ее можно заменить идеально. Аналогичен и 2N2219, но с большей мощностью. В этом случае, имея формат TO-39 (до 3 Вт) и поддерживая до 300 МГц, он может использоваться в передатчиках и усилителях для HF и VHF и даже в некоторых случаях UHF с выходной мощностью от 1 до 2 Вт.
    • SMD-эквивалент : для поверхностного монтажа используется SMD-транзистор 2n2222 в корпусе SOT-23.

    лист данных:

    Un datasheet — это документ , обычно в формате PDF, с подробными характеристиками электронного устройства. Они создаются самой фабрикой с учетом особенностей ее продукта, поэтому мы можем обнаружить, что в двух таблицах данных на 2n2222 от разных производителей нет одинаковых параметров. Здесь вы можете скачать некоторые из них:

    Надеюсь, вам помогло это руководство по 2N222 или PN2222.
