Основные характеристики транзистора 2N2712

Транзистор 2N2712 представляет собой кремниевый биполярный NPN-транзистор общего назначения. Основные характеристики данного транзистора:

  • Структура: NPN
  • Максимальное напряжение коллектор-эмиттер: 18 В
  • Максимальное напряжение коллектор-база: 18 В
  • Максимальное напряжение эмиттер-база: 5 В
  • Максимальный ток коллектора: 500 мА
  • Коэффициент усиления по току: 200-450
  • Граничная частота: 300 МГц

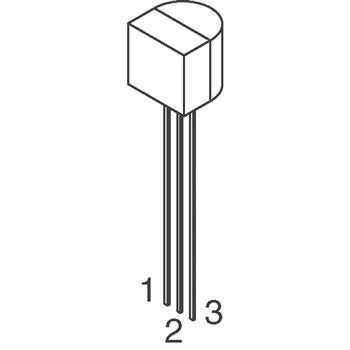

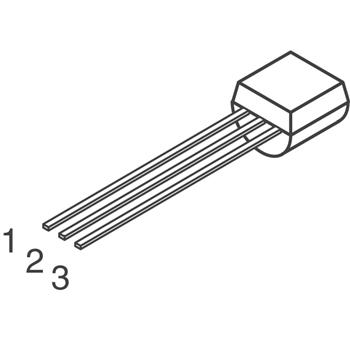

  • Корпус: TO-92

Транзистор 2N2712 обладает хорошими характеристиками по усилению и частотным свойствам, что делает его подходящим для широкого спектра применений в маломощных схемах.

Области применения транзистора 2N2712

Благодаря своим характеристикам, транзистор 2N2712 нашел применение в следующих областях:

  • Маломощные усилители звуковых и высокочастотных сигналов
  • Импульсные схемы
  • Схемы коммутации
  • Стабилизаторы напряжения
  • Драйверы светодиодов
  • Источники питания
  • Преобразователи уровней логических сигналов

2N2712 часто используется в качестве универсального транзистора общего назначения в различных электронных устройствах, где не требуется высокая мощность.


Аналоги транзистора 2N2712

Существует ряд транзисторов со схожими характеристиками, которые могут использоваться в качестве замены 2N2712:

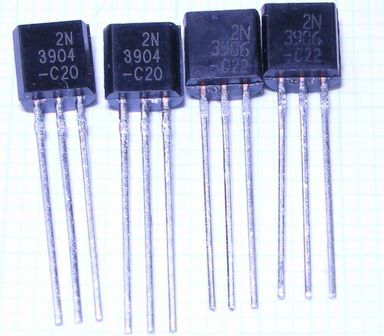

  • 2N3904 — один из самых популярных аналогов
  • 2N2222 — также широко распространенный транзистор общего назначения
  • BC547 — европейский аналог
  • 2N4401 — имеет близкие параметры
  • MMBT3904 — SMD-версия 2N3904
  • BC337 — еще один распространенный европейский аналог

При замене следует внимательно сравнивать параметры транзисторов, так как могут быть небольшие отличия в характеристиках.

Особенности использования 2N2712 в электронных схемах

При проектировании схем с применением транзистора 2N2712 следует учитывать некоторые особенности:

  • Относительно низкое максимальное напряжение коллектор-эмиттер (18 В) — необходимо следить за режимом работы
  • Хорошее усиление по току — позволяет работать с малыми токами базы
  • Средняя граничная частота — подходит для работы на частотах до ~100 МГц
  • Малая мощность рассеивания — требует теплоотвода при работе с токами более 100-150 мА

2N2712 хорошо подходит для маломощных схем, где важны компактность и низкая стоимость. При необходимости работы с большими токами или напряжениями следует выбирать более мощные транзисторы.


Типовые схемы включения транзистора 2N2712

Рассмотрим несколько типовых схем с использованием транзистора 2N2712:

Простой усилитель с общим эмиттером

Это базовая схема усилителя на транзисторе:

  • Резистор в цепи базы задает ток базы и рабочую точку
  • Резистор в цепи коллектора определяет коэффициент усиления
  • Емкость в цепи эмиттера обеспечивает температурную стабилизацию
  • Входной и выходной конденсаторы разделяют постоянную и переменную составляющие

Такая схема позволяет получить усиление по напряжению порядка 10-50 раз.

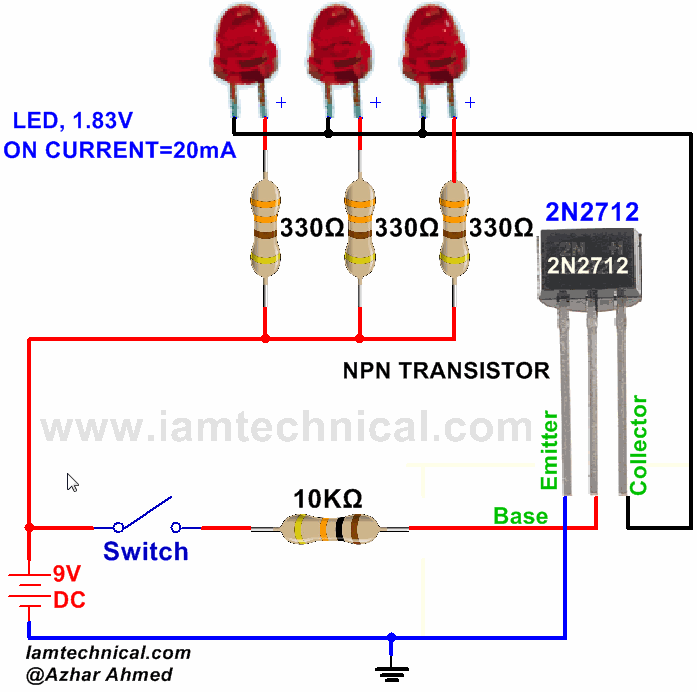

Ключевой каскад

2N2712 часто используется в ключевых схемах для коммутации нагрузок:

  • Транзистор работает в режиме насыщения или отсечки
  • Управляющий сигнал подается на базу через ограничительный резистор
  • Нагрузка включается в цепь коллектора
  • Диод защищает транзистор от обратных выбросов напряжения

Такая схема позволяет коммутировать токи до 300-400 мА.

Измерение параметров транзистора 2N2712

Для проверки работоспособности и измерения основных параметров 2N2712 можно использовать следующие методы:


  • Проверка исправности p-n переходов с помощью мультиметра
  • Измерение статического коэффициента передачи тока в схеме с общим эмиттером
  • Снятие входных и выходных характеристик транзистора
  • Измерение граничной частоты и емкостей переходов

Эти измерения позволяют оценить соответствие параметров транзистора заявленным в документации и выявить возможные отклонения.

Рекомендации по монтажу транзистора 2N2712

При монтаже транзистора 2N2712 следует соблюдать следующие правила:

  • Использовать защиту от статического электричества
  • Не превышать допустимую температуру пайки (300°C не более 10 секунд)
  • Оставлять достаточную длину выводов для снятия механических напряжений
  • При необходимости использовать теплоотвод
  • Соблюдать правильность подключения выводов (цоколевку)

Правильный монтаж обеспечит надежную работу транзистора в течение длительного срока.


Цифровые микросхемы транзисторы.

Поиск по сайту

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии
ТТЛ серия Параметр Нагрузка
Российские Зарубежные Pпот. мВт. tзд.р. нс Эпот. пДж. Cн. пФ. Rн. кОм.
К155 КМ155 74 10 9 90 15 0,4
К134 74L 1 33 33 50 4
К131 74H 22 6 132 25 0,28
К555 74LS 2 9,5 19 15 2
К531 74S 19 3 57 15 0,28
К1533 74ALS 1,2 4 4,8 15 2
К1531 74F 4 3 12 15 0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий
Нагружаемый
выход		 Число входов-нагрузок из серий
К555 (74LS) К155 (74) К531 (74S)
К155, КM155, (74) 40 10 8
К155, КM155, (74), буферная 60 30 24
К555 (74LS) 20 5 4
К555 (74LS), буферная 60 15 12
К531 (74S) 50 12 10
К531 (74S), буферная 150 37 30

Выходы однокристальных, т.

е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Ioвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ
Параметр Условия измерения К155
К555		 К531 К1531
Мин. Тип. Макс. Мин. Тип. Макс. Мин. Тип. Макс. Мин. Макс.
U1вх, В
схема		 U1вх или U0вх Присутствуют на всех входах 2 2 2 2
U0вх, В
схема		 0,8 0,8 0,8
U0вых, В
схема		Uи.п.= 4,5 В 0,4 0,35 0,5 0,5 0,5
I0вых= 16 мА I0вых= 8 мА I0вых= 20 мА
U1вых, В
схема		 Uи. п.= 4,5 В 2,4 3,5 2,7 3,4 2,7 3,4 2,7
I1вых= -0,8 мА I
1вых= -0,4 мА		 I1вых= -1 мА
I1вых, мкА с ОК
схема		U1и.п.= 4,5 В, U1вых=5,5 В 250 100 250
I1вых, мкА Состояние Z
схема		 U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В 40 20 50
I0вых, мкА Состояние Z
схема		 U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В -40 -20 -50
I1вх, мкА
схема		U1и.п.= 5,5 В, U1вх= 2,7 В 40 20 50 20
I1вх, max, мА U1и.п.= 5,5 В, U1вх= 10 В 1 0,1 1 0,1
I0вх, мА
схема		 U1и.п.= 5,5 В, U0вх= 0,4 В -1,6 -0,4 -2,0 -0,6
Iк. з., мАU1и.п.= 5,5 В, U0вых= 0 В -18 -55 -100 -100 -60 -150


Исследование биполярного транзистора — Студопедия

Поделись


Лабораторная работа №5

Цель работы.Снять статические вольтамперные характеристики биполярного транзистора в схеме с общим эмиттером (ОЭ) и по полученным характеристикам определить его статические и дифференциальные параметры.

Задание 1. Выбрать транзистор из таблицы 1 в соответствии с номером задания, заданным преподавателем.

Таблица 1.

№
Транзистор 2N 2N 2N 2N 2N 2N 2N 2N 2N 2N 2N 2N

После двойного щелчка мышью на соответствующем изображении транзистора из библиотеки компонентов выбрать транзистор и установить его на рабочем столе программы. На рисунке 1 показана процедура выбора транзистора 2N2712 из библиотеки компонентов программы EWB.

Рисунок 1. Процедура выбора транзистора 2N2712 из библиотеки компонентов.

После щелчка мышью на клавише Edit в библиотеке компонентов открыть таблицу

характеристик выбранного транзистора, рисунок 2.

Рисунок 2. Характеристики транзистора 2N2712.

Из таблицы выписать значение статического коэффициента усиления тока в схеме с общим эмиттером β (Forward current gain coefficient), который равен β = Iк / Iб при работе транзистора в активном режиме. Для транзистора 2N2712 коэффициент β = 204.

Задание 2. Собрать схему для исследования статических ВАХ биполярного транзистора включенного по схеме с общим эмиттером (ОЭ).

Схема для исследования статических ВАХ транзистора показана на рисунке 3.

Рисунок 3. Схема для исследования статических ВАХ транзистора 2N2712.

На базу транзистора, включенного в схеме с ОЭ, подается постоянное напряжение от источника питания E1. При изменении входного напряжения E1 изменяются ток базы Iб и напряжение на эмиттерном переходе Uбэ. При работе транзистора в активном режиме падение напряжения на эмиттерном переходе Uбэ обычно не более 0,8В. Резистор Rб, включенный в цепь базы ограничивает ток базы.

На коллектор транзистора подается напряжение от другого источника питания Eп. Напряжение питания Еп рекомендует брать порядка (0.8 – 0.9)Uкэ max, где Uкэ max — максимально допустимое напряжение коллектор-эмиттер. В цепи коллектора протекает ток Iк, величина которого связана с током базы Iб следующим соотношением: Iк ≈ β*Iб. Напряжение между коллектором и эмиттером транзистора Uкэ = Eп.

Задание 3.Снять семейство статических входных характеристик транзистора.

Для этого необходимо выполнить следующие действия:

· Установить напряжение питания Eп = Uкэ = 0В.

· Активировать программу тумблером .

· Измерить ток базы Iб и напряжение Uбэ при разных значениях входного напряжения E1 и данные занести в таблицу 2а.

Eп = Uкэ = 0В Таблица 2а.

Е1, В 0,4 0,8
Uбэ, В
Iб,мкА

Значения напряжения питания E1 нужно задавать таким образом, чтобы получить как минимум 5 точек, в которых напряжение Uбэ изменяется от 0,5В до 0,8В (при этих значениях напряжения в цепи базы протекает ток базы, величина которого составляет десятки, сотни микроампер).

· Установить напряжение питания Eп = Uкэ = 6В.

· Активировать программу тумблером .

· Измерить ток базы Iб, напряжение Uбэ и ток коллектора Iк при разных значениях входного напряжения E1 и данные занести в таблицу 2б.

Eп = Uкэ = 6В Таблица 2б.

Е1, В 0,4 0,8
Uбэ, В
Iб, мкА
Iк, мА
Iк/ Iб

· Определить минимальное значение напряжения E1мин при котором напряжение Uбэ мин=0,6В и в цепи базы протекает минимальный ток Iб мин. Определить отношение тока коллектора к току базы Iк мин/Iб мин и сравнить его с паспортным значением β для транзистора.

· Определить максимальное значение напряжения E1макс при котором напряжение Uбэ макс=0,7В и в цепи базы протекает максимальный ток Iб макс. Определить отношение тока коллектора к току базы Iк макс/Iб макс и сравнить его с паспортным значением β для транзистора.

· Определить среднее значение напряжения E10 при котором в цепи базы протекает протекает ток, равный среднему значению Iб0 = ( Iб макс. + Iб мин.)/2. Определить отношение тока коллектора к току базы Iк0/ Iб0 и сравнить его с паспортным значением β для транзистора.

· Построить по данным таблиц 2а и 2б семейство входных вольтамперных характеристик биполярного транзистора в схеме с общим эмиттером, рисунок 4.

Рисунок 4. Семейство входных ВАХ биполярного транзистора 2N2712 включенного

в схему с общим эмиттером.

Задание 4. Снять семейство статических выходных характеристик транзистора.

Для этого необходимо выполнить следующие действия:

· Установить входное напряжение E1 при котором Uбэ = Uбэ мин.

· Активировать программу тумблером .

· Измерить ток коллектора Iк при разных значениях напряжения питания Eп = Uкэ и данные занести в таблицу 3а.

Uбэ мин. =0,60В (Iб = Iб мин) Таблица 3а.

Еп, В
Uкэ, В
Iк, мА

· Установить входное напряжение E1 при котором Uбэ = Uбэ макс.

· Активировать программу тумблером .

· Измерить ток коллектора Iк при разных значениях напряжения питания Eп = Uкэ и данные занести в таблицу 3б.

Uбэ макс. =0,70В (Iб = Iб макс) Таблица 3б.

Еп, В
Uкэ, В
Iк, мА

· Установить входное напряжение E10 при котором в цепи базы протекает ток, равный среднему значению Iб0 = ( Iб макс. + Iб мин.)/2.

· Активировать программу тумблером .

· Измерить ток коллектора Iк при разных значениях напряжения питания Eп = Uкэ и данные занести в таблицу 3в.

Uбэ макс. =0,70В (Iб = Iб макс) Таблица 3в.

Еп, В
Uкэ, В
Iк, мА

Построить по данным таблиц 3а, 3б и 3в семейство выходных вольтамперных характеристик биполярного транзистора в схеме с общим эмиттером, рисунок 5.

Схему для снятия ВАХ транзистора с показаниями приборов, входные и выходные ВАХ, измеренные значения статического коэффициента усиления тока вставить в отчет.

Рисунок 5. Семейство выходных ВАХ биполярного транзистора 2N2712

в схеме с общим эмиттером.

Задание 5. Определить h-параметры биполярного транзистора.

Для этого необходимо выполнить следующие действия:

· Выполнить построения на полученных семействах входных характеристик, необходимые для определения h-параметров транзистора и определить значения коэффициентов h11э и h12э.

Рисунок 6. Построения на входной ВАХ, необходимые для определения коэффициентов h11э и h12э биполярного транзистора.

· Выполнить построения на полученных семействах выходных характеристик, необходимые для определения h-параметров транзистора и определить значения коэффициентов h21э и h22э.

Рисунок 7. Построения на выходной ВАХ, необходимые для определения коэффициентов h21э и h22э биполярного транзистора.

Контрольные вопросы

1. Изобразить структуру транзистора p-n-p (n-p-n) типа, включённого по схеме с ОЭ. Объяснить полярность питающих напряжений.

2. Объяснить принцип работы транзистора в активном режиме.

3. Объяснить, почему входные характеристики биполярного транзистора напоминают прямую ветвь ВАХ диода?

3. Объяснить, почему выходные характеристики биполярного транзистора имеют слабый наклон?

4. Объяснить физический смысл h-параметров.



Задание на выполнение лабораторной работы.

Главная | Обратная связь

Стр 1 из 5Следующая ⇒

Лабораторная работа №1. Исследование усилительного каскада на биполярном транзисторе

Цель работы: Измерение параметров простейшего усилительного каскада на биполярном транзисторе при включении с общим эмиттером.

1. Подготовка к выполнению работы:

В работе исследуется простейший усилительный каскад на биполярном транзисторе при включении с общим эмиттером рис. 1.1.

Рис. 1.1



Транзистор работает в активном режиме. Резисторы RБ и Rк задают режим работы по постоянному току. При этом с помощью Rб регулируется величина постоянной состав­ляющей тока базы

(1.1)



а следовательно и тока коллектора

(1.2)

Резистор предотвращает замыкание переменной составляющей тока коллектора через источник питания. Желательно иметь . Одновременно величина влияет на постоянную составляющую напряжения на коллекторе, т.к.

(1.3)



При известных ЕК и рабочая точка транзистора по постоянному току может быть задана не двумя, а одним параметром, или или . Для измерений удобнее использовать .

Для того, чтобы источник сигнала и нагрузка не влияли на режим работы транзистора по постоянному току, включены разделительные конденсаторы и имеющие б рабочем диапазоне частот малые сопротивления.

Для расчета основных параметров усилительного каскада могут быть использованы формулы:



(1.4)

где ; .



При наличие резистора Rэ в цепи эмиттера, создающего отрицательную обратную связь,



; (1.5)

Задание на выполнение лабораторной работы.

2.1. Задание режима работы транзистора по постоянному току.

Собрать схему в Multisim 10 рис.1.2 (это часть схемы усилительного каскада рис.1.1, определяющего рабочую точку транзистора).

Рис. 1.2.



Установить:

E2=10В

RК=3,3к

RБ=10-56к



Подключить вольтметры для измерения постоянных напряжений

2.1.2. Изменяя величину E1, выбрать рабочую точку транзистора так, чтобы

транзистора так, чтобы UКЭ (0) = E2 /2 = 5В (*).



(*) В реальных схемах выбирают Е1 = Е2 и подбирают величину .



Измерить напряжение , рассчитать постоянные составляющие токов

базы (1.6)

и коллектора (1.7)

и статический коэффициент передачи тока базы (1.8)

Результаты измерений и расчетов занести в таблицу 1.1



2.1.3. Повторить измерения и расчеты по п. 2.1.2 для двух других рабочих точек и





Таблица 1.1

,В 2.5 7.5 Формула
,В
,В
, мА       1.6
, мА       1.7
      1. 8



2.2. Измерение основных параметров усилительного каскада

2.2.1. Собрать в Multisim 10 схему рис. 1.3 (дополнить схему, собранную в предыдущем пункте).

2.2.2. Установить рабочую точку (см. п. 2.1.2).

2.2.3. Перевести вольтметры в режим измерения переменных напряжений. Подключить ко входу и выходу схемы осциллограф. Подать от генератора сигналов синусоидальное напряжение с частотой f=1000Гц и амплитудой такой величины, чтобы получить на выходе переменное напряжение с амплитудой .



Рис. 1.3.



Параметры элементов схемы (рис.1.3.) следующие. Сб = СК = 10,0 мкФ, RН = 1 кОм, Rб = 10 кОм, RК = 3,3кОм.

С помощью осциллографа убедиться в отсутствии искажений сигнала. Убедиться, что усилительный каскад инвертирует фазу выходного напряжения относительно входного. Измерить амплитуды переменных напряжений на , на выходе и (переключив вольтметр) на выходе генератора .

Результаты измерений занести в таблицу 1.2.



2.2.4. Рассчитать амплитуды переменных составляющих входного



,(1.9)



и выходного токов

(1.10)

а также переменной составляющей тока коллектора

(1.11)



Рассчитать измеренные значения коэффициентов усиления по напряжению

(1.12)



по току

(1.13)



входного сопротивления

(1.14)



и дифференциального коэффициента передачи тока базы

(1.15)

Результаты занести в таблицу 1.2.

2.2.5. Использовав измеренное значение для дифференциального коэффициента передачи тока базы h21Э, рассчитать и занести в таблицу 1.2 теоретические значения коэффициента усиления по напряжению (1.2) и входного сопротивления (1.1.) (Принять Ом).

2.2.6. Повторить измерения и расчеты по пунктам 2.2.2-2.2.5 для двух других рабочих точек и .

2. 2.7. Построить график зависимостей (по трем точкам)

и



Построить теоретические и экспериментально измеренные зависимости



Значения , соответствующие напряжениям , взять из таблицы 1.1



2.3. Анализ влияния внешней нагрузки на работу усилительного каскада.

Таблица 1.2.

С/кэ(0), Б 0,25 Е2 0,5 Е2 0,75 Е2 Формула

Uвх.т
U вых.т
      1.9
      1. 10
      1.11
      1.13
      1.15
RBX, кОм       измер. 1.14
        расч 1.4
      измер 1.12
        расч 1.2



Пользуясь результатами измерений по п.2.2.2-2.2.4 и формулами 1.2 и 1.4 рассчитать значения коэффициентов усиления по напряжению при кОм. Построить график зависимости .



3. Содержание отчета:

1. схемы измерений;

2. таблицы и графики снятых зависимостей;

3. результаты расчетов;

4. выводы по результатам эксперимента.



4. Варианты заданий:



№ Варианта Транзистор № Варианта Транзистор
2N1711 2N3019
2N2102 2N3020
2N2218 2N3390
2N2219 2N3391
2N2221 2N3392
2N2222 2N3393
2N2369 2N3393
2N2712 2N3414
2N2714 2N3415
2N2923 2N3416
2N2924 2N3417
2N2925 2N3439



5. Контрольные вопросы:



1.Назначение элементов усилителя на биполярном транзисторе.

4.Как перевести транзистор из усилительного режима в ключевой?

5.Как зависит полоса пропускания усилителя от величины резистора в коллекторной цепи?

6.Охарактеризуйте режимы работы биполярного транзистора.

7.Изменится ли полоса пропускания усилителя при изменении сопротивления нагрузки?

8. Как определяются h параметры по характеристикам транзистора

9. Чем ограничивается быстродействие транзистора в ключевом режиме?



12345Следующая ⇒

©2015 arhivinfo.ru Все права принадлежат авторам размещенных материалов.

2n2712 техническое описание и примечания по применению

Поиск в наличии

Центральная полупроводниковая корпорация
2N2712 ОЛОВО/СВИНЦ Биполярные транзисторы — BJT NPN 18Vcbo 18Vceo 5. 0Vebo 18Vcb 2.8dB

Маузер Электроника 2N2712 ОЛОВО/СВИНЦ 0 — — — — 0,283 доллара США Больше информации
Авнет Америкас 2N2712 ОЛОВО/СВИНЦ Коробка 0 2 500 — — — — 0,28134 $ Больше информации

Центральная полупроводниковая корпорация
2N2712 PBFREE Биполярные транзисторы — BJT NPN 18Vcbo 18Vceo 5.0Vebo 18Vcb 2.8dB

Маузер Электроника 2N2712 PBFREE 0 — — — — 0,255 доллара США Больше информации
Авнет Америкас 2N2712 PBFREE Коробка 0 5000 — — — — 0,24992 доллара США Больше информации

Не указано
2Н2712

Бристоль Электроникс 2Н2712 22 — — — — — Больше информации

Гленэйр Инк
463BS002N2712F6N АДАПТЕР — оптом (Alt: 463BS002N2712F6N)

Авнет Америкас 463BS002N2712F6N оптом 0 1 — — — — — Больше информации

Технический паспорт 2n2712 (33)

org/Product»> org/Product»> org/Product»> Краткое техническое описание транзистора org/Product»> Краткое техническое описание транзистора Базовая спецификация транзистора
Деталь ECAD-модель Производитель Описание Тип ПДФ
2N2712 Центральный полупроводник Маломощный сигнальный транзистор с выводами общего назначения Оригинал PDF
2N2712 Аллегро МикроСистемс Биполярный транзистор общего назначения, NPN, 18 минВ, TO-92, 3-контактный Сканировать PDF
2N2712 Аллегро МикроСистемс Биполярный транзистор Скан PDF
2N2712 Центральный полупроводник NPN ЭПОКСИДНЫЙ — ПЕРЕКЛЮЧАТЕЛЬНЫЙ И ОБЩЕГО НАЗНАЧЕНИЯ Сканировать PDF
2N2712 Континентальное устройство в Индии Справочник по полупроводниковым устройствам, 1996 г. Сканировать PDF
2N2712 Континентальное устройство в ИндииТО-92 Пластиковые транзисторы Сканировать PDF
2N2712 Дженерал Электрик Справочник по полупроводникам 1971 Сканировать PDF
2N2712 Дженерал Электрик Справочник по полупроводникам, 1977 г. Сканировать PDF
2N2712 Микроэлектроника Справочник по полупроводниковым устройствам Сканировать PDF
2N2712 Микроэлектроника Кремниевый планарный эпитаксиальный транзистор NPN Сканировать PDF
2N2712 Моторола Библиотека спецификаций Motorola Semiconductor Сканировать PDF
2N2712 Моторола Усилители низкого уровня и усилители общего назначения Сканировать PDF
2N2712 Другие Краткое техническое описание микросхем и компонентов (плюс перекрестные справочные данные) Сканировать PDF
2N2712 Другие Полное перекрестное справочное руководство по полупроводникам Сканировать PDF
2N2712 Другие Сканировать PDF
2N2712 Другие Vintage Transistor Листы данных Сканировать PDF
2N2712 Другие Краткие данные и перекрестные ссылки (Разное) Скан PDF
2N2712 Другие Базовая спецификация транзистора и перекрестная ссылка Сканировать PDF
2N2712 Другие и перекрестные ссылки Сканировать PDF
2N2712 Другие и перекрестная ссылка Сканировать PDF

Предыдущий 1 2 Next

2n2712 Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
Лист данных по каталогу MFG и тип ПДФ Ярлыки для документов
Т4 3570

Аннотация: транзистор t4 3570 2N2712 транзистор 2n2712 2N2711 2N3900 2N2713 960L на 98 2N2712 2N2714
Текст: ,VCE(V) (V) Макс. @ lc-‘B 2N2711 NPN 18″ 30-90 2 мА, 5 1,6 50 мА, 3 мА 120 7 360 I 2N2712 NPN 18, 2N3901 NPN 25 350-700 ! 2 мА, 5 1,6 50 мА, 3 мА 120 7 360 101 Кремниевые транзисторы 2N2711 и 2N2712, работающие VcEO Vbbo V-c bo Pt PT T8to Tj 2N2711 2N2712 18 5 18 100 200 120 120 200 200 120 vs. hFE 2000 фи) Н.Ф. Серийный номер 2N2711 Мин. тип. 30 2N2712 Макс. 0,5 15 0,5 90 Ом, 2N2712 h‚, против I0 h‟ VSIC 2N27I2 / vce-î T*≥25 В пост. тока t AT 20M
OCR-сканирование		 PDF 2Н2711 2Н2712 2Н2713 2Н2714 2Н2923 2Н2924 2Н2925 2Н2926 2Н3390 2Н3391 Т4 3570 транзистор т4 3570 транзистор 2n2712 2Н3900 960 л до 98 2N2712
2N2712

Реферат: 2n2923 2N2711 MPS6573 ps/MPS+2515 2N2925 транзистор 2n2712
Текст: min-aax max MPS/2N2711 18 5 500 @ 18 30-90 2 /4 . 5 Cob2N2712 500 @ 18 75-225 ® 2 /4
OCR-сканирование		 PDF I6O111W PS/2N6573 Т0-92А Т0-92Б МПС/2N2711 МПС/2N2712 12pFn® МПС/2N2716 МПС/2N2923 МПС/2Н2924 2Н2712 2n2923 2Н2711 MPS6573 PS/MPS+2515 2Н2925 транзистор 2n2712
Недоступно

Резюме: нет абстрактного текста
Текст: .5 18 Cob12pFn® YCB=10V 18 5 500 @ 18 75-225 @ 2/4,5 MPS/ 2N2712 Cob
OCR-сканирование		 PDF 160 мВт Т0-92М МПС/2N2923 Т0-92Б МПС/2N2711 12pFn МПС/2N2712 МПСМПС/2N3398 200 МГц Декабрь 95
2N2712

Аннотация: 2Н2923 транзистор 2n3391 транзистор 2n2712 2n3394 2N3395 2N2711 mps6566 2N3398 2n3397
Text: MPS/2N2923,4,5 и аналогичные типы NPN КРЕМНИЕВЫЙ ТРАНЗИСТОР mnmnnn ОПИСАНИЕ Вышеуказанные типы представляют собой NPN кремниевые планарные эпитаксиальные транзисторы для использования в небольших усилителях ЗЧ и цепях с прямой связью. Их максимальная рассеиваемая мощность = 160 мВт при Ta=25°C. CASE T0-92A CASE T0-92B ТИПЫ MPS ТИПЫ 2N ТИП УСТРОЙСТВ EBC LVCEO (V) BVEBO (V) ICBO @ VCB (nA) (V) HFE @ IC/VCE (мА.)(V) VCE(sat) @ IC /IÃf ПРИМЕЧАНИЕ (В) (мА)(мА) MPS/2N2711 мин. 18 мин. 5 макс. 500 при 18 мин.-макс. 30-9rNojyu cnru ooyo и аналогичные типы ОПИСАНИЕ КРЕМНИЕВЫХ ТРАНЗИСТОРОВ NPN Вышеуказанные типы представляют собой кремниевые планарные эпитаксиальные транзисторы NPN для использования в небольших усилителях ЗЧ и цепях с прямой связью. Их максимальная рассеиваемая мощность = 160 мВт при Ta = 25°C. CASE T0-92A CASE T0-92B ТИПЫ MPS 2N ТИПЫ EBC ТИП УСТРОЙСТВА LVCEO (V) ÃVEBO (v) ICBO ® VCB (nA) (V) Hfe @ ic/Vce (mA)(V) VCE(sat) @ Ic/IB (V) (inA)(mA NÃTE ) MPS/2N2711 мин 18 мин 5 макс 500 ® 18 mi q-макс 30-90 @ 2/4,5 макс Cob2N2712
OCR-сканирование		 PDF 160 мВт Т0-92А Т0-92Б МПС/2N2711 УМПС/2Н2712 12pPii@ МПС/2N2716 ИБП/2N2923 МПС/2N2924 ИБП/2N2925 2н2712 транзистор 2n3391 2Н2711 2Н3398 2Н3394 2Н2923 2n2925 2Н3397 2Н3395
2N2712

Аннотация: 6573 2N2716
Text: CRO ОПИСАНИЕ Вышеуказанные типы кремниевых планарных эпитаксиальных транзисторов типа N-PN для использования в малых усилителях AF и цепях с прямой связью. Их максимальная мощность рассеяния = I6O111W при T a = 25°C. M PS/2N 6573 — 6576 и аналогичные типы NPN КРЕМНИЕВЫЙ ТРАНЗИСТОР КОРПУС T0-92A ТИПЫ MPS CASE T0-92B 2N ТИПЫ ТИП УСТРОЙСТВА MPS/2N2711 MPS/ 2N2712 MPS/2N2716 MPS/2N2923 MPS/2N2924 MPS/2N2925 MPS/2N3390 UPS/2N3391 MPS/2N3392 MPS/2N3393 MPS/2N3393 MPS4N396 МПС/2N3397 МПС
OCR-сканирование		 PDF I6O111W Т0-92А Т0-92Б МПС/2N2711 МПС/2N2712 МПС/2N2716 МПС/2N2923 МПС/2N2924 МПС/2N2925 МПС/2N3390 2Н2712 6573 2Н2716
2N2712 шпилька

Аннотация: 2N2714 2N2712
Текст: 2N2712 18 18 5 0,625 0,1 0,5 18 75 225 2 4,5 2N2714 18 18 5
OCR-сканирование		 PDF О-92-1 О-92-2 О-92-3 О-92-4 2Н3397 2Н339Б 2Н3414 штифт 2N2712 2Н2714 2Н2712
2N2924

Резюме: нет абстрактного текста
Текст: =10 В MPS/ 2N2712 18 5 500 @ 18 7 5 -2 2 5 @ 2/4,5 Cob12pPti@ VCB=10 В MPS/2N2716
OCR-сканирование		 PDF Т0-92А Т0-92Б I6O111W МПС/2N2711 МПС/2N2712 12pPti@ МПС/2N2716 200 МГц нн-300 9 декабря5 2Н2924
2n3391 дополнение

Резюме: 2N3391 2N2712 2N2713 2N3390 2N2926 2N2924 2N2923 2N2714 2N5309
Text: NPN SILICON SILICON SILICON SILICON УСИЛИТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ ОБЩЕГО НАЗНАЧЕНИЯ Тип hFF 10 мА 1 мА СТАНДАРТНЫЙ (В) Pt TA â25°C (мВт) Ccb @ 10 В 1 МГц Типовой CP*) ft Типовой (МГц) Комментарии Описание пакета № Спецификация № 2N2711 30-90 18 0,2 360 7 120 3:1 бета-распределение постоянного тока, усилитель общего назначения, 1 40,60 2N2712 75-225 неэпитаксиальный 2N2713 30-90 18 0,3×360 5,0 120 Эпитаксиальное устройство общего назначения с отличным бета-тестированием 1 45,60 2N2714 75-225
OCR-сканирование		 PDF 2Н2711 2Н2712 2Н2713 2Н2714 150 мА 2Н2923 2Н2924 2Н2925 2Н531Д 2Н5311 2n3391 дополнение 2Н3391 2Н3390 2Н2926 2Н5309
н3904

Аннотация: 2N3706 2N4289 «малошумящий» npn QDD2421 2n4287
Текст: Транзисторы малой мощности ТО-92 Корпус ТО-92 тип №. семейный код свинца vcbo (V) vceo (V) Vebo (V) ‘cbo (na) *’ces «»CEV max äVcBC (V) fe e vCE (V) ©le (mA) vce(sà (V) ) IT) ® ‘c (мА) c0b 2n2712 NPN AMPL/SWITCH ECB 18 18 5,0 500 18 75 250 — 12 2,8 2n2714 NPN AMPL/SWITCH ECB 18 18 5,0 100 2,75 250 0 0 50 . . . . 2n2923 NPN МАЛОШУМНЫЙ ECB 25 25 5,0 100 25 90
OCR-сканирование		 PDF 2н2712 2н2714 2n2923 2n2924 2n2925 2n2926 2н4125 2н4126 2n4264 2n4287 n3904 2Н3706 2Н4289 «малошумящий» нпн QDD2421
2N2712

Резюме: 2N2926 2N2714 2N2924 2N2925 2N3397 2n3414 2N2923 2N2712 штифт 2N3398
Текст: @Tc=25°( Макс Макс Мин Макс Макс Мин Макс Тип Макс Мин Тип Макс Макс Макс Макс Тип 2N2712 18 18 5 0,625
OCR-сканирование		 PDF О-92-1 О-92-2 О-92-3 О-92-4 О-92-1 2N3392 2N3393 2Н3394 2Н2712 2Н2926 2Н2714 2Н2924 2Н2925 2Н3397 2н3414 2Н2923 штифт 2N2712 2Н3398
2N2712

Резюме: 2N2714 2N2924 2N2926 2N2925 2N3414 B445 2N3391 2N3391A 2N3392
Текст: 2Н2712 18 18 5 0,625 0,1 0,5 18 75 225 2 4,5 12 80 300 2 ТО-92-1 2Н2714 18 18 5 0,625 0,1 0,5
OCR-сканирование		 PDF О-92-1 О-92-2 О-92-3 О-92-4 2N3393 О-92-1 2Н3394 2Н3395 2Н2712 2Н2714 2Н2924 2Н2926 2Н2925 2Н3414 B445 2Н3391 2Н3391А 2N3392
ТП4058

Резюме: TP4059 D33021 2N2711 TP3704 2N5249 TP3703 2N3394 2N2926 2N2925
Text: SPRflGUE Econoline Plastic-Molded SEPTR Transistors УСИЛИТЕЛИ МАЛОГО СИГНАЛА ОБЩЕГО НАЗНАЧЕНИЯ Тип № ПОЛЯРНОСТЬ Ta = 25 C (мВт) V(BR) CBO Вольт V(BR) CEO Вольт V(BR) EBO Вольт УСИЛЕНИЕ ПО ПОСТОЯННОМУ ТОКУ (hFE) VCEISATI fr Мин. (МГц) Ccb Макс. (PF) toff Макс. (нс) Н.Ф. Максимум. (дБ) ‘CBO Условия Ограничения M A Макс. lc (мА) VCE Вольт Мин. Максимум. LC (мА) Макс. Вольт 2N2711 NPN 360 18 18 5 0,50 2 4,5 30 90 _ _ _ 12,0 2,8* 2N2712 НПН 360 18 18 5 0,50 2 4,5 75 225 â â — 12,0 _
OCR-сканирование		 PDF 2Н2711 2Н2712 2Н2924 2Н2925 2N2926В TP3708 TP3709 TP3710 TP3711 TP4058 TP4058 TP4059 Д33021 ТП3704 2Н5249 ТП3703 2Н3394 2Н2926
2N3564

Реферат: 2N3606 2N3565 контактный 2N3605 2N3607 ТО-921 2N3565 2N33 2N3417 2N292
Текст: -92-1 2N2712 2N2714 #2N2924 2N339D 2N3391A 2N3395 2N3396 2N3397 2N3398 2N3414 2N3417 2N3564 2N3565 2 0,1
OCR-сканирование		 PDF О-92-1 О-92-2 О-92-3 О-92-4 2Н3564 2Н3606 штифт 2N3565 2Н3605 2Н3607 ТО-921 2Н3565 2Н33 2Н3417 2Н292
2n2712 техпаспорт

Резюме: 2N3711 эквивалент 2N3904 2N3393 2n4058 2N2926 2N2925 2N2924 2N2923 2N2714
Текст: Транзисторы малой мощности TO-92 Корпус ТИП №. ОПИСАНИЕ ВЫВОД VCBO VCEO VEBO КОД (В) (В) ICBO @ VCB (nA) (В) МАКС. 5,0 *ICES *ICEV МАКС. 500 18 hFE @ VCE @ IC (В) (мА) NF toff 2N2712 NPN AMPL/SWITCH ECB MIN 18 — — — — 2N2714 NPN ЭБУ AMPL/SWITCH 18 18 5,0 100 18 75 250 0,30 50 1,20 50 — — — 2N2923 NPN МАЛОШУМНЫЙ ECB 25 25 5,0 100 25 90
Оригинал		 PDF 2Н2712 2Н2714 2Н2923 2Н2924 2Н2925 2Н4289 2Н4400 техпаспорт 2н2712 эквивалент 2N3711 2Н3904 2N3393 2н4058 2Н2926 2Н2925 2Н2924 2Н2923 2Н2714
2N2924

Резюме: 2N3856 2N3404 2N3856A 2N2714 2N2712 2N2925 2N2713 2N2711 n3860
Text: КРЕМНИЕВЫЕ СИГНАЛЬНЫЕ ТРАНЗИСТОРЫ УСИЛИТЕЛИ ОБЩЕГО НАЗНАЧЕНИЯ КОМПЛЕКТ TO-98 Тип устройства bvCEO при 10 мА (В) hFE V CE (SAT} h Типичное значение (МГц) Ccb @ 10 В, 1 МГц Типовое значение (Pf) PT при 25 °C (мВт) Мин.-макс. C ä IC,VCE(V) (В) Макс.0 2ma, 5 1,6 50ma, 3MA 120 7 360 I 2N2712 NPN 18 75-225 2MA, 5 1,6 50MA, 3MA 120 7 360 2N2713 NPN 18 30-90 2MA, 5 0,3 50MA, 3MA 120 5 360 2N2714 NPN 18 75-225 2 мА, 5 0,3 50 мА, 3 мА 120 5 360 ! 2Н2923 НПН 25 90-180′ | 2 мА, 10 1,6 50 мА, 3 мА 120 7 360 i
OCR-сканирование		 PDF 2Н2711 2Н2712 2Н2713 2Н2714 2Н2923 2Н2924 2Н2925 2Н2926 2Н3390 2Н3391 2N3856 2Н3404 2Н3856А n3860
Недоступно

Резюме: нет абстрактного текста
Текст: 100 40 40 100 100 300 120 120 300 300 150 150 150 150 150 TP2484 2N2712 2N2714
OCR-сканирование		 PDF G50433Ã G003SÃ ТП918 ТП930 TP2218 TP2218A TP2219 TP2219A TP2221 TP2221A
МПС9631

Реферат: T1S91 MPS9632 MPS9630 TIS92 SE4010 MPS9633 TIS61 MPS9600 MPS9634
Текст: 30 18 30 90 2 45 — — — 12 2,8+ 2N2712 Н ТО-92Б 200 100 18 75 225 2 4,5 — — — 12 2,8+ 2N2714 Н ТО
OCR-сканирование		 PDF MPS9600 О-92А MPS9601 MPS9602 MPS9630 MPS9631 Т1С91 MPS9632 ТИС92 SE4010 MPS9633 ТИС61 MPS9634
2N5551YCECB

Резюме: нет абстрактного текста
Текст: (МГц) (дБ) ТИП M IN M IN 2N2712 2N2714 2N2923 2N2924 2N2925 2N2926 2N3391A 2N3392 2N3393 2N3395
OCR-сканирование		 PDF
2N2712

Аннотация: 2N3606 2N3397 2N3564
Текст: -92-1 ТО-92-1 ТО-92-1 ТО-92-1 ТО-92 ТО-92 ТО-92-1 ТО-92-1 ТО-92-1 I 2N2712 2N2714 #2N2923 #2N2924
OCR-сканирование		 PDF О-92-1 2Н2712 2Н3606 2Н3397 2Н3564
d33025* спецификация

Аннотация: GET706 GET3646 GET3638 GET3014 GET3013 2N6002 2N6000 2N6006 2n6012
Текст: бета-распределение постоянного тока 3:1, усилитель общего назначения, 1 40,60 2N2712 75-225 неэпитаксиальный
OCR-сканирование		 PDF 50/мкА 800 мА GET706 ПОЛУЧИТЬ708 ПОЛУЧИТЬ914 ПОЛУЧИТЬ3013 ПОЛУЧИТЬ3646 GE1705 CET708 д33025* спецификация ПОЛУЧИТЬ3638 ПОЛУЧИТЬ3014 2Н6002 2Н6000 2Н6006 2н6012
2N3900A

Резюме: эквивалент 2N3900A эквивалент 2N2924 2N3404 2N2925 2N2924 2N2714 2N2713 2N2712 NTE377
Text: КРЕМНИЕВЫЕ СИГНАЛЬНЫЕ ТРАНЗИСТОРЫ УСИЛИТЕЛИ ОБЩЕГО НАЗНАЧЕНИЯ КОМПЛЕКТ TO-98 Тип устройства bvCEO при 10 мА (В) hFE V CE (SAT} h Типичное значение (МГц) Ccb @ 10 В, 1 МГц Типовое значение (Pf) PT при 25 °C (мВт) Мин.-макс. C ä IC,VCE(V) (В) Макс.0 2ma, 5 1,6 50ma, 3MA 120 7 360 I 2N2712 NPN 18 75-225 2MA, 5 1,6 50MA, 3MA 120 7 360 2N2713 NPN 18 30-90 2MA, 5 0,3 50MA, 3MA 120 5 360 2N2714 NPN 18 75-225 2 мА, 5 0,3 50 мА, 3 мА 120 5 360 ! 2Н2923 НПН 25 90-180′ | 2 мА, 10 1,6 50 мА, 3 мА 120 7 360 i
OCR-сканирование		 PDF 2Н2711 2Н2712 2Н2713 2Н2714 2Н2923 2Н2924 2Н2925 2Н2926 2Н3390 2Н3391 2Н3900А эквивалент 2N3900A эквивалент 2N2924 2Н3404 NTE377
транзистор 2n3391

Резюме: 2N2926 2N2924 2N2923 2N2714 2N2713 2N2712 2N2711 n3860 2N3405
Text: КРЕМНИЕВЫЕ СИГНАЛЬНЫЕ ТРАНЗИСТОРЫ УСИЛИТЕЛИ ОБЩЕГО НАЗНАЧЕНИЯ КОМПЛЕКТ TO-98 Тип устройства bvCEO при 10 мА (В) hFE V CE (SAT} h Типичное значение (МГц) Ccb @ 10 В, 1 МГц Типовое значение (Pf) PT при 25°C (мВт) Мин.-макс. 225 2 мА, 5 1,6 50 мА, 3 мА 120 7 360 2N2713 NPN 18 30–90 2 мА, 5 0,3 50 мА, 3 мА 120 5 360 2N2714 NPN 18 75–225 2 мА, 5 0,9 50 мА, 3 мА 320 !23 НПН 25 90-180′ | 2 мА, 10 1,6 50 мА, 3 мА 120 7 360 i
OCR-сканирование		 PDF 2Н2711 2Н2712 2Н2713 2Н2714 2Н2923 2Н2924 2Н2925 2Н2926 2Н3390 2Н3391 транзистор 2n3391 n3860 2Н3405
СЭ4010

Резюме: 2N3565 TIS92 2N3692 TIS90 PN5138 PN4250 PN4249 PN3694 PN3566
Текст: Н ТО-92Б 200 100 18 30 90 2 45 _ _ 12 2,8+ 2Н2712 Н ТО-92Б 200 100 18 75 225 2 4,5 ‒ ‒ 12 2,8
OCR-сканирование		 PDF PN3565 О-92А PN3566 PN3694 PN4249 PN4250 SE4010 2Н3565 ТИС92 2N3692 ТИС90 PN5138
Недоступно

Резюме: нет абстрактного текста
Текст: TP918 TP930 TP2218 TP2218A TP2219 TP2219A TP2221 TP2221A TP2222 TP2222A TP2484 2N2712 2N2714
OCR-сканирование		 PDF 1flS13fiSQ O-226AA/СТИЛЬ

Предыдущий 1 2 3 4 5 Следующие

Транзисторы 2N2712 SSI | Весвин Электроникс Лимитед

Электронный компонент 2N2712 запущен в производство фирмой SSI, входящей в состав Transistors. Каждое устройство доступно в небольшом корпусе TO-92 и рассчитано на расширенный температурный диапазон от -40°C до 105°C (TA).

Категории
Транзисторы
Производитель
ССИ
Номер детали Весвин
В1070-2Н2712
Статус без содержания свинца / Статус RoHS
Без свинца / Соответствует RoHS
Состояние
Новый и оригинальный — заводская упаковка
Наличие на складе
Запасы на складе
Минимальный заказ
1
Расчетное время доставки
9 октября — 14 октября (выберите ускоренную доставку)
Модели EDA/CAD
2N2712 от SnapEDA
Условия хранения
Сухой шкаф для хранения и комплект защиты от влаги

Ищете 2N2712? Добро пожаловать на Veswin. com, наши специалисты по продажам готовы помочь вам. Вы можете узнать о наличии компонентов и ценах на 2N2712, просмотреть подробную информацию, включая производителя 2N2712 и таблицы данных. Вы можете купить или узнать о 2N2712 прямо здесь и прямо сейчас. Veswin является дистрибьютором электронных компонентов для товарных, распространенных, устаревших / труднодоступных электронных компонентов. Весвин поставляет промышленные, Коммерческие компоненты и компоненты Mil-Spec для OEM-клиентов, CEM-клиентов и ремонтных центров по всему миру. Мы поддерживаем большой склад электронных компонентов, который может включать 2N2712, в наличии для отправки в тот же день или в короткие сроки. Компания Veswin является поставщиком и дистрибьютором 2N2712 с полным спектром услуг. У нас есть возможность закупать и поставлять 2N2712 по всему миру, чтобы помочь вам с вашей цепочкой поставок электронных компонентов. в настоящее время!

  • Q: Как заказать 2N2712?
  • О: Нажмите кнопку «Добавить в корзину» и перейдите к оформлению заказа.
  • В: Как оплатить 2N2712?
  • A: Мы принимаем T/T (банковский перевод), Paypal, оплату кредитной картой через PayPal.
  • В: Как долго я могу получить 2N2712?
  • О: мы отправим через FedEx, DHL или UPS, обычно доставка в ваш офис занимает 4 или 5 дней.
    Мы также можем отправить заказной авиапочтой. Обычно доставка в ваш офис занимает 14-38 дней.
    Пожалуйста, выберите предпочтительный способ доставки при оформлении заказа на нашем сайте.
  • В: 2N2712 Гарантия?
  • A: Мы предоставляем 90-дневную гарантию на наш продукт.
  • В: Техническая поддержка 2N2712?
  • A: Да, наш технический инженер по продуктам поможет вам с информацией о распиновке 2N2712, примечаниями по применению, заменой, техническое описание в формате pdf, руководство, схема, аналог, перекрестная ссылка.
ОБЕСПЕЧЕНИЕ КАЧЕСТВА VESWIN ELECTRONICS

Регистратор систем качества, сертифицированный Veswin Electronics по стандартам ISO 9001. Наши системы и соответствие стандартам регулярно пересматривались и тестировались для поддержания постоянного соответствия.
СЕРТИФИКАЦИЯ ИСО
Регистрация ISO дает вам уверенность в том, что системы Veswin Electronics являются точными, всеобъемлющими и соответствуют строгим требованиям стандарта ISO. Эти требования гарантируют долгосрочное стремление Veswin Electronics к постоянным улучшениям.
Примечание. Мы делаем все возможное, чтобы на нашем веб-сайте отображались правильные данные о продуктах. Пожалуйста, обратитесь к техническому описанию/каталогу продукта, чтобы получить подтвержденные технические характеристики от производителя перед заказом. Если вы заметили ошибку, пожалуйста, сообщите нам.

2N2712 Цена — 2N2712 в наличии

Продажи: 1

113199

5,0 из 5 звезд

1 звезда 0,2%

2 звезды 0%

3 звезды 0,2%

4 звезды 0,4%

5 звезд 99,1%

Всего продуктов: 2399931

Всего продаж: 10179481

Среднее время выполнения заказа: 0 часов

Сроки доставки (Экспресс): 0

Время доставки (Почтовое отделение): 0

Любимый

ИСПОЛЬЗОВАЛ

Бывшие в употреблении детали, сертифицированные Utsource

Бывшие в употреблении детали, сертифицированные Utsource, дают следующие гарантии:

1. Utsource проверит товар, включая осмотр внешнего вида (без серьезных повреждений внешнего вида), выберет квалифицированных и честных поставщиков и обеспечит 98%-й уровень квалификации.

2. Некоторые детали проходят машинное тестирование.

3. Детали, сертифицированные Utsource, могут быть безоговорочно возвращены и возмещены в течение 60 дней.

Транзисторы для малых сигналов

Все названия продуктов, товарные знаки, бренды и логотипы, используемые на этом сайте, являются собственностью их соответствующих владельцев. Изображение, описание или продажа продуктов с этими названиями, товарными знаками, брендами и логотипами предназначены только для целей идентификации и не предназначены для указания на какую-либо принадлежность или разрешение какого-либо правообладателя.

Атрибуты продукта

Обзоры продуктов

Представлять на рассмотрение

1844 отзывов покупателей из США

VE366236 PEDRO PENUELA

МУР1540

Соединенные Штаты Майами

Длина регистрации: 9 лет

0

0

Ответ 0

12/15/2021

    Julio Cesar Mendoza

      Julio Cesar Mendoza

        Julio Cesar Mendoza

          . IRG71C28U

          Соединенные Штаты доральный

          Срок регистрации:5 лет

          0

          0

          Ответ 0

          01.12.2021

          90 90 Hanock

          9000 ДМ74Л04Н

          Соединенные Штаты Сент-Хеленс

          Длина регистрации: 3 года

          0

          0

          Ответ 0

          11/29/2021

            Mukesh Ramoutar

              Mukesh Ramoutar

                Mukesh Ramoutar

                . IRFP9140NPBF IRFP9140 TO-247 П КАНАЛ 100В 23А

                Соединенные Штаты Майами

                Длина регистрации: 1 Годы

                0

                0

                Ответ 0

                11/27/2021

                  Erick Morales/Раздел 81468

                    Erick Morales/Раздел 81468

                      Erick Morales/Раздел 81468

                        Eric АН28Ф512-120

                        Соединенные Штаты ДОРАЛЬ

                        Длина регистрации: 1 Годы

                        0

                        0

                        Ответ 0

                        11/25/2021

                          Robert Lamb

                          9. 2021

                            9/25/2021

                              1023 CY7C028V-20AXI

                              Соединенные Штаты Портленд

                              Длина регистрации: 2 года

                              0

                              0

                              Ответ 0

                              11/23/2021

                                John Kohls

                                АТ89С52-24Ю

                                Соединенные Штаты Чистая вода

                                Срок регистрации:3 года

                                0

                                0

                                Ответ 0

                                04.11.202130014

                                MC33074P

                                Соединенные Штаты Форт-Уолтон-Бич

                                Длина регистрации: 3 года

                                0

                                0

                                Ответ 0

                                09/01/2021

                                  Maurici W25Q32FVSIG

                                  Соединенные Штаты Майами

                                  Срок регистрации:4 года

                                  0

                                  0

                                  Ответить 0

                                  29.08.20241113

                                  Томас Далессандро

                                  IM481H

                                  Соединенные Штаты Майн Хилл

                                  Длина регистрации: 5 лет

                                  0

                                  0

                                  Ответ 0

                                  08/19/2021

                                    См. Все обзоры >>

                                    333333.

                                      См. Способ оплаты для Азии

                                      Способ оплаты для Америки

                                      Международный способ оплаты

                                      Процесс покупки

                                      Путеводитель по магазинам Связанный поиск Связанный поставщик Альтернативные названия

                                      Путеводитель по магазинам
                                      Связанный поиск
                                      • 2N2712 Цена
                                      • 2N2712 PDF
                                      • 2N2712 Трудно найти
                                      • 2N2712 Распиновка
                                      • 2N2712 Устарело
                                      • 2N2712 Изображение
                                      • 2N2712 Купить
                                      • 2N2712 Изображение
                                      • 2N2712 Продать
                                      • 2N2712 В наличии
                                      • 2N2712 Поиск
                                      • 2N2712 Распределитель
                                      • 2N2712 Лист данных
                                      • 2N2712 Новый и оригинальный
                                      • 2N2712 Приложение
                                      • 2N2712 Серия
                                      • 2N2712 Замена
                                      • 2N2712 ТИ(-)
                                      • 2N2712 найти
                                      • 2N2712 покупка
                                      • 2N2712 нужно
                                      • 2N2712 для покупок
                                      • 2N2712 магазин
                                      • 2N2712 Дешевые
                                      • 2N2712 транзистор
                                      • 2N2712 эквивалент
                                      • 2N2712 Электронный компонент
                                      • 2N2712 Малые сигнальные транзисторы
                                      Связанный поставщик
                                      Альтернативные названия

                                      2N2712

                                      2N2712 имеет несколько торговых марок по всему миру, которые могут иметь альтернативные названия для 2N2712 из-за региональных различий или приобретения. 2N2712 также может быть известен как следующие названия:

                                        Варианты покупки

                                        Статус запаса: 33921 ​​

                                        Минимум: 1

                                        Добавить в корзину

                                        Общая цена:

                                        Цена единицы: 3,00000

                                        • ≥1: 3.00000 долларов США 2,70000 долларов США

                                        Подробнее: Запрос

                                        UTSOURCE Официальный

                                        Расчет фрахта

                                        Страна:

                                        • ПЕРЕВОЗЧИК Стоимость доставки Время в пути
                                        • 0,00 3-5 дней
                                        • 0,00 3-5 дней
                                        • 0,00 3-5 дней
                                        • 7,99 8-12 дней
                                        • 0,00 5-8 дней
                                        • 0,00 6-10 дней
                                        • 0,00 6-10 дней
                                        • 0,00 8-10 дней
                                        • 0,00 15-20 дней
                                        • 0,00 10-15 дней
                                        • 0,00 15-18 дней
                                        • 0,00 8-10 дней
                                        • 0,00 7-10 дней
                                        • 0,00 10-12 дней
                                        • 0,00 3-5 дней
                                        • 0,00 2-3 дня
                                        • 0,00 7-10 дней
                                        • 0,00 7-10 дней

                                        Экспресс: (FEDEX, UPS, DHL, TNT) Бесплатная доставка первых 0,5 кг для заказов на сумму более 200 $, превышение веса оплачивается отдельно.

                                        UtsourceGlobal Выставка Мероприятия

                                        Почему стоит выбрать UTSOURCE для покупки электронных компонентов?

                                        Цена

                                        Цена продукта: Более конкурентоспособная по сравнению с другими платформами

                                        Доставка

                                        Логистика: основные страны мира, 2-5 дней

                                        Несколько товаров

                                        Покупка с несколькими номерами: доставка в одном месте, оплата за доставку один раз

                                        Устаревшее и остановленное производство Специалист

                                        Снятая с производства продукция: Обеспечьте электронные компоненты, производство которых прекращено

                                        Когда заказ будет отправлен?

                                        Почему моя кредитная карта не может оплатить?

                                        сколько стоит?

                                        Когда заказ будет отправлен?

                                        STM32L162RET6TR есть в наличии?

                                        Что делать, если возникла проблема с отображением моей страницы?

                                        JudyCustomer Manager

                                        [email protected]

                                        (888) 766 5577

                                        +86 15302769052

                                        +1 (312)899-4831

                                        (Whats Apport)

                                        Ваша послушная служба. в любое время.

                                        1 продавец Выбор

                                          Посмотреть все

                                          Богатый ассортимент, вы можете найти все электронные компоненты основных мировых брендов

                                          UTSOURCE — глобальная платформа электронных компонентов. Мы можем предоставить продукты разных марок и разных кодов даты, особенно для устаревших и труднодоступных электронных компонентов. Мы предоставляем следующие бренды: Analog Devices (ADI) MAXIM, Texas Instruments (TI), Toshiba, Xilinx, Renesas, Eltek NSC, Altera, NXP, ON, LINEAR, ALLEGRO, Diodes Incorporated, Cypress Semiconductor, AVX, IDT, Intel, Nexperia, KEMET, FAIRCHILD, ROHM, Hongfa, TE, Autonics, Honeywell, Molex, Freescale, Panasonic, OMRON, Amphenol, Murata, ST, VISHAY, MICROCHIP, FLUKE, Dallas, Yageo, Broadcom и так далее.

                                          Utsource ФБУ сервис

                                          Utsource — это глобальная платформа онлайн-сервиса электронных компонентов, на которой собрано множество выдающихся поставщиков. Utsource предоставляет услугу FBU (Fulfillment by Utsource), это интегрированная услуга для пользователей малого и среднего бизнеса (малых и средних предприятий). Особенности: высокая эффективность, высокая скорость, безопасность и удобство.

                                          • Высокая эффективность
                                          • Высокая скорость
                                          • Безопасность
                                          • Удобство

                                          2N2712 ОЛОВО/СВИНЦ | Центральный полупроводник | Биполярные транзисторы — BJT

                                          2N2712 ОЛОВО/СВИНЦ | Центральный полупроводник | Биполярные транзисторы — BJT | Цепочка поставок электроники для печатных плат

                                          Та омханна ле агайдх тагарта амхайн

                                          Уимхир Файрт
                                          2N2712 ОЛОВО/СВИНЦ
                                          Деантуар
                                          Центральный полупроводник
                                          Катагойри
                                          Биполярные транзисторы — BJT
                                          RoHS
                                          Билеог сонраи

                                          2N2712 ОЛОВО/СВИНЦ

                                          Кур сиос
                                          Биполярные транзисторы — BJT NPN 18Vcbo 18Vceo 5.0Vebo 18Vcb 2.8dB

                                          Сонрайохтаи

                                          Деантуар
                                          Центральный полупроводник
                                          Катагойри
                                          Биполярные транзисторы — BJT
                                          Напряжение коллектор-база VCBO
                                          18 В
                                          Конфигурация
                                          Одноместный
                                          Эмиттер-База Напряжение VEBO
                                          5 В
                                          Тип крепления
                                          Сквозное отверстие
                                          Упаковка/кейс
                                          ТО-92-3
                                          Упаковка
                                          оптом
                                          Серия
                                          2N2712
                                          Полярность транзистора
                                          НПН

                                          Каталог продуктов

                                          Léirmheasanna is Déanaí

                                          Scríobh Do Reivew Féin

                                          товар очень хорошо получен очень хорошего качества

                                          Все как написано в описании франшиза так же заслужила продовцу 5

                                          Всем привет! Заказ получил, очень доволен. Большое спасибо!

                                          Доставка немного 1 недели, нормальная упаковка, процедура завершена.

                                          Заказ пришел очень быстро, до Москвы долетели за 12 дней! Большое спасибо продавцу!

                                          Ниос мо

                                          Мягкая кожа freisin

                                          2N2712 PBFREE

                                          Central Semiconductor

                                          Боится кожи Чун Бом

                                          2N2712 ОЛОВО/СВИНЦ

                                          Central Semiconductor

                                          Боится кожи Чун Бом

                                          2N2714 PBFREE

                                          Central Semiconductor

                                          Боится кожи Чун Бом

                                          2N2714 ОЛОВО/СВИНЦ

                                          Central Semiconductor

                                          Боится кожи Чун Бом

                                          Cheannaigh daoine ag breathnú 2N2712 TIN/LEAD вместо

                                          2N2712 PBFREE

                                          Центральный полупроводник

                                          Боится кожи Чун Бом

                                          2N2712 ОЛОВО/СВИНЦ

                                          Central Semiconductor

                                          Боится кожи Чун Бом

                                          2N2714 PBFREE

                                          Central Semiconductor

                                          Боится кожи Чун Бом

                                          2N2714 ОЛОВО/СВИНЦ

                                          Central Semiconductor

                                          Боится кожи Чун Бом

                                          2N2712 TIN/LEAD Nuacht

                                          30. 09.2022

                                          ADM232L Маломощный, +5 В CMOS RS-232 Приемопередатчик 100 кбит/с с 2 драйверами/приемниками

                                          30.09.2022

                                          ADM1485 5 В, высокоскоростной (30 Мбит/с), маломощный, полудуплексный приемопередатчик EIA RS-485

                                          29.09.2022

                                          ADM1181A EMI/EMC-совместимый, защита от электростатического разряда ±15 кВ , Драйверы/приемники линии RS-232

                                          29.09.2022

                                          ADM483E 5 В, ±15 кВ Защита от электростатического разряда, ограниченная скорость нарастания, маломощный, полудуплексный приемопередатчик RS-485/RS-422

                                          28.09/ 2022

                                          LT1785 Приемопередатчики RS485/RS422 с защитой от сбоев 60 В

                                          28.09.2022

                                          LTC1688 100 Мбит/с RS485 Quad Drivers с возможностью горячей замены

                                          27.09.2022

                                          LTM2882 Двойной изолированный RS232 мкмодуля.

                                          ADM2565E 3 kV RMS Signal and Power Isolated RS-485 Transceiver with ±15 kV IEC ESD

                                          09/26/2022

                                          ADLT2852S 3.3 V, 20 Mbps RS485/RS422 Transceiver

                                          09/23/2022

                                          ADN4663 Dual , 3 В, CMOS, высокоскоростной дифференциальный драйвер LVDS

                                          23. 09.2022

                                          ADN4662 Одиночный, 3 В, CMOS, LVDS Дифференциальный линейный приемник

                                          Eochairfhocail ghaolmhara le haghaidh 2N27

                                          • 2N2712 TIN/LEAD Comhtháite
                                          • 2N2712 ОЛОВО/СВИНЦ RoHS
                                          • 2N2712 Олово/свинец PDF Лист данных
                                          • 2N2712 ОЛОВО/СВИНЦОВОЕ ОБОРУДОВАНИЕ
                                          • 2N2712 ОЛОВО/СВИНЦ Cuid
                                          • 2N2712 ОЛОВО/СВИНЦОВ Ceannaigh
                                          • 2N2712 ОЛОВО/СВИНЦ Dáileoir
                                          • 2N2712 ОЛОВО/СВИНЦ PDF
                                          • 2N2712 ОЛОВО/СВИНЦОВОЕ соединение
                                          • 2N2712 ОЛОВО/СВИНЦ ICS
                                          • 2N2712 ОЛОВО/СВИНЦ Íoslódáil PDF
                                          • 2N2712 TIN/LEAD Технический паспорт
                                          • 2N2712 ОЛОВО/СВИНЦ Soláthar
                                          • 2N2712 ОЛОВО/СВИНЦ Soláthraí
                                          • 2N2712 ОЛОВО/СВИНЦ Praghas
                                          • 2N2712 ОЛОВО/СВИНЦОВОЕ ОБОРУДОВАНИЕ
                                          • 2N2712 ОЛОВО/СВИНЦ Íomha
                                          • 2N2712 ОЛОВО/ПРОВОД Pictiúr
                                          • 2N2712 ОЛОВО/СВИНЦОВЫЙ Fardal
                                          • 2N2712 ОЛОВО/СВИНЦ
                                          • 2N2712 ОЛОВО/СВИНЦ Bunaidh
                                          • 2N2712 ОЛОВО/СВИНЦ Saoire
                                          • 2N2712 ОЛОВО/СВИНЦ Sármhaith
                                          • 2N2712 ОЛОВО/СВИНЦ Luaidhe saor
                                          • 2N2712 ОЛОВО/СВИНЦ Sonraíocht
                                          • 2N2712 ОЛОВО/СВИНЦ
                                          • 2N2712 ОЛОВО/СВИНЦ Цена
                                          • 2N2712 ОЛОВО/СВИНЦОВКА Sonraí Teicniúla

                                          Куардах Коитианта

                                          PESD24VV2BTR 15КПЭ33А СМАДЖ24А-Е3/61 SMBJ5. 0CA-TR 5.0SMDJ33CA P6SMB250A RCLAMP0534N.TCT P6KE180CA-TP MASMCJ70Ae3 СМБ10ДЖ13А Р5Г МСП3В3-М3/89А SMAJ28CA/TR13 SMF4L54A 82356120330 SMAJ8.0A-Q P6SMB110A-Q ТМПГ06-10АХЕ3_А/Д SMBJ58A-QH SMCJ58CA-H 1.5КЭ530КА-Б 824540600 SMCG90А-Е3/57Т 1.5KE13CAHE3_A/C СМАДЖ6.5А/ТР13 SMAJ11CA-AT/TR13 ТВ04А220ДЖ-Г P6KE8.2A/B SMAJ160C M2G P4SMA62CA M2G

                                          Поболтай с нами, на базе LiveChat

                                          Бивис аудио исследования

                                          2N2222

                                          НПН
                                          ТО18

                                          HFE:30-300

                                          2N2369

                                          НПН
                                          ТО18

                                          HFE:40-120

                                          		 г.

                                          2N2646

                                          Однопереходный
                                          ТО18

                                          2N2647

                                          Однопереходный
                                          ТО18

                                          2N2712

                                          НПН
                                          ТО92

                                          ХФЭ: 75-225

                                          2Н2904

                                          ПНП
                                          ТО39

                                          HFE: 20-35

                                          2N2907

                                          ПНП
                                          ТО18

                                          HFE:100-300

                                          2N3053

                                          НПН
                                          ТО39

                                          ХФЭ: 25-250

                                          		 г.

                                          2N3054

                                          НПН
                                          ТО66
                                          (Корпус=Коллектор)

                                          HFE :8-80

                                          2N3055

                                          НПН
                                          ТО204
                                          (Корпус=Коллектор)

                                          HFE: 20-70

                                          2N3391

                                          НПН
                                          ТО92

                                          ХФЭ: 250-800

                                          2N3702

                                          ПНП
                                          ТО92

                                          ХФЭ: 60-300

                                          2N3703

                                          ПНП
                                          ТО92

                                          ХФЭ: 30-150

                                          		 г.

                                          2N3705

                                          НПН
                                          ТО92

                                          ХФЭ: 50-300

                                          2N3707

                                          НПН
                                          ТО92

                                          ХФЭ: 100-400

                                          2N3708

                                          НПН
                                          ТО92

                                          ХФЭ: 45-660

                                          		 г.

                                          2N3903

                                          НПН
                                          ТО92

                                          ХФЭ: 50-200

                                          2N3904

                                          НПН
                                          ТО92

                                          ХФЭ: 40-300

                                          2N3905

                                          ПНП
                                          ТО92

                                          ХФЭ: 30-150

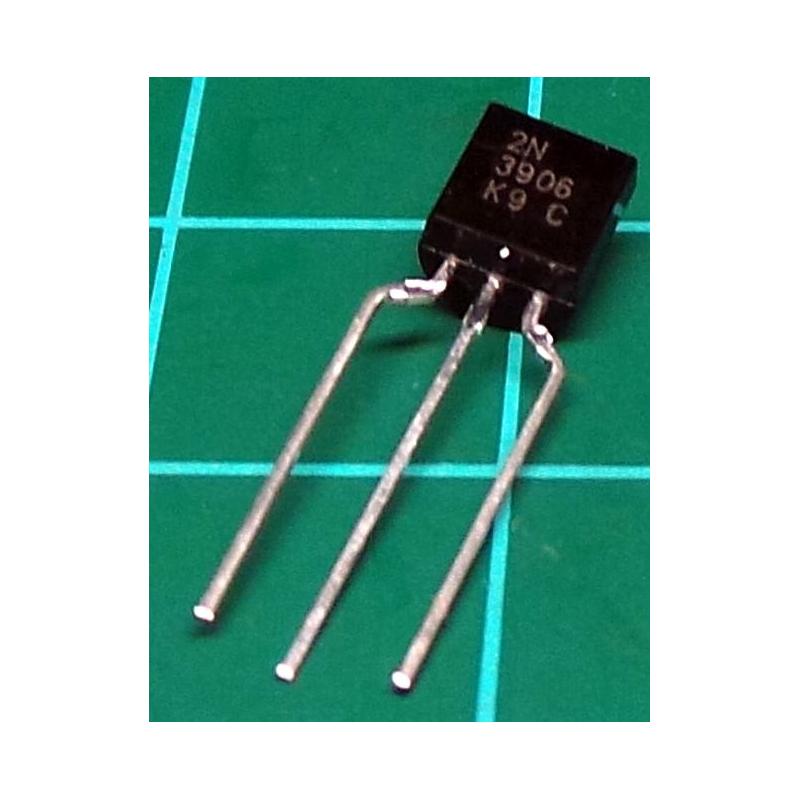

                                          2N3906

                                          ПНП
                                          ТО92

                                          ХФЭ: 60-300

                                          2N4400

                                          НПН
                                          ТО92

                                          ХФЭ: 20-250

                                          2N4401

                                          НПН
                                          ТО92

                                          ХФЭ 40-500

                                          2N4402

                                          ПНП
                                          ТО92

                                          ХФЭ: 30-250

                                          2N4403

                                          ПНП
                                          ТО92

                                          ХФЭ: 60-500



                                          2N4870

                                          Однопереходный
                                          TO266

                                          2N4871

                                          Однопереходный
                                          TO266

                                          2N5088

                                          НПН
                                          ТО92

                                          ХФЭ: 300-900

                                          2N5089

                                          НПН
                                          ТО92

                                          ХФЭ: 300-1200





                                          2N5457

                                          Н-чан полевой транзистор
                                          TO92

                                          I ДСС 2-9 мА
                                          G FS : 1500-5500 мкм

                                          2N5458

                                          Н-чан полевой транзистор
                                          TO92

                                          I ДСС 2-9 мА
                                          G FS : 1500-5500 мкм

                                          2N5459

                                          N-Chan FET
                                          TO92

                                          I DSS 4-16 мА
                                          G FS : 2000-6000 мкм

                                          2N7000

                                          Н-чан полевой транзистор
                                          TO92

                                          I ДСС 1 мА
                                          G FS : 100-320 мс



                                          АС127

                                          НПН
                                          ГЭр
                                          ТО1

                                          HFE:~60-130

                                          АС128

                                          ПНП
                                          ГЭр
                                          ТО1

                                          HFE:~60-130

                                          АС127/128

                                          Альтернативный
                                          Дело

                                          АС176

                                          НПН
                                          ГЭр
                                          ТО1

                                          HFE:~50-250

                                          АС187

                                          НПН
                                          ГЭр
                                          ТО1

                                          HFE:~100-500

                                          АС188

                                          ПНП
                                          ГЭр
                                          ТО1

                                          HFE:~100-500



                                          АФ114

                                          ПНП
                                          GEr
                                          ТО7

                                          АФ115

                                          ПНП
                                          ГЭр
                                          ТО7

                                          АФ116

                                          ПНП
                                          ГЕР
                                          ТО7

                                          АФ121

                                          ПНП
                                          ГЕР
                                          ТО1

                                          АФ124

                                          PNP
                                          ГЕР
                                          TO1

                                          АФ125

                                          PNP
                                          GER
                                          TO1

                                          АФ126

                                          PNP
                                          ГЕР
                                          TO1

                                          АФ127

                                          ПНП
                                          ГЕР
                                          ТО1



                                          BC107

                                          НПН
                                          ТО18

                                          HFE:110-450

                                          BC108

                                          НПН
                                          ТО18

                                          HFE:110-800

                                          BC109

                                          НПН
                                          ТО18

                                          HFE:200-800

                                          BC147

                                          НПН
                                          ТО18

                                          HFE:90-180

                                          BC148

                                          НПН
                                          ТО18

                                          HFE:90-520

                                          BC169

                                          НПН
                                          ТО92

                                          HFE:120-800

                                          BC171

                                          НПН
                                          ТО92

                                          HFE:120-800

                                          BC182

                                          НПН
                                          ТО92

                                          HFE:120-500

                                          BC184

                                          НПН
                                          ТО92

                                          HFE: 240-900

                                          BC239

                                          НПН
                                          ТО92

                                          HFE:500-800

                                          BC546

                                          НПН
                                          ТО92

                                          HFE:110-450

                                          BC547

                                          НПН
                                          ТО92

                                          HFE:110-800

                                          BC548

                                          НПН
                                          ТО92

                                          HFE:200-700

                                          BC549

                                          НПН
                                          ТО92

                                          HFE:200-800

                                          BC550

                                          НПН
                                          ТО92

                                          HFE:420-800

                                          БД139

                                          НПН
                                          ТО18

                                          HFE:130-170

                                          ГТ313

                                          ПНП ГЕР
                                          ТО18

                                          HFE:30-200

                                          Дж201

                                          Н-чан полевой транзистор
                                          TO92

                                          I ДСС . 2-1мА
                                          G FS : 0,5+ мс

                                          MPF102

                                          Н-чан полевой транзистор
                                          TO92

                                          I ДСС 2-20 мА
                                          G FS : 2-7,5 мс

                                          MPF103

                                          Н-чан FET
                                          ТО92

                                          I ДСС 1-5 мА
                                          G FS : 1-5 мс

                                          MPF104

                                          Н-чан FET
                                          TO92

                                          I ДСС 1-5 мА
                                          G FS : 1-5 мс

                                          MPF105

                                          Н-чан полевой транзистор
                                          TO92

                                          I ДСС 4-16 мА
                                          G FS : 2-6 мс

                                          МПФ106

                                          Н-чан полевой транзистор
                                          TO92

                                          I ДСС 4-10 мА
                                          G FS : 2,5 мс

                                          MPSA12

                                          НПН Дарлингтон
                                          ТО92

                                          ХФЭ: 10K-20K

                                          МПСА13

                                          НПН Дарлингтон
                                          ТО92

                                          HFE: 5 тыс. мин

                                          MPSA14

                                          НПН Дарлингтон
                                          ТО92

                                          HFE: 10 тыс. мин

                                          MPSA18

                                          НПН Дарлингтон
                                          ТО92

                                          HFE:500-1500

                                          MPSA63

                                          НПН Дарлингтон
                                          ТО92

                                          HFE:500-1500

                                          ОС44

                                          ПНП ГЕР
                                          ТО1

                                          HFE:~40-120

                                          ОС45

                                          ПНП ГЕР
                                          ТО1

                                          HFE:~40-120

                                          ОС71

                                          ПНП ГЕР
                                          ТО1

                                          HFE:~30-110

                                          ОС78

                                          ПНП ГЕР
                                          ТО1

                                          HFE:~20-110

                                          ОС81

                                          ПНП ГЕР
                                          ТО1

                                          HFE:~50-250

                                          ОС140

                                          НПН ГЕР
                                          ТО1

                                          HFE:~40-120




                                          D104 Транзисторы для микрофона/усилителя.

                                          .. Испортились?!? | WorldwideDX Radio Forum

                                          JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

                                          Робб
                                          Ага
