Каковы основные параметры транзистора 2SC4242. Где применяется этот транзистор. Какие есть аналоги 2SC4242. Как правильно подключить и использовать 2SC4242 в схемах.
Общие характеристики и особенности транзистора 2SC4242

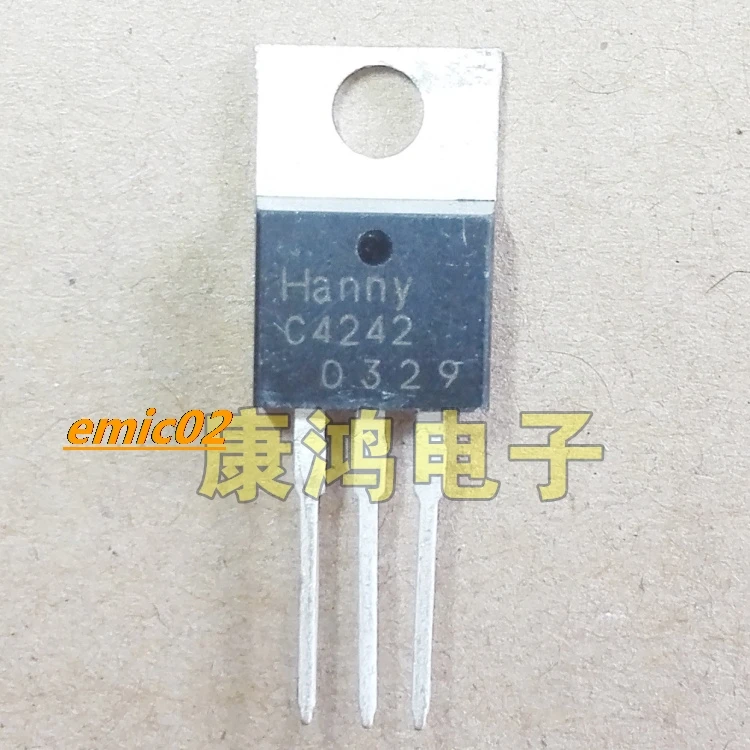

2SC4242 — это мощный биполярный NPN транзистор, разработанный для применения в схемах с высоким напряжением и большими токами. Рассмотрим его ключевые параметры:
- Структура: NPN
- Максимальное напряжение коллектор-эмиттер: 450 В
- Максимальный ток коллектора: 7 А
- Корпус: TO-220
- Рассеиваемая мощность: 50 Вт
- Коэффициент усиления по току (hFE): 20-70
- Граничная частота: 4 МГц
Какие преимущества дают эти характеристики? Высокое пробивное напряжение в сочетании с большим допустимым током делают 2SC4242 отличным выбором для работы в импульсных источниках питания, преобразователях напряжения и других силовых схемах. Корпус TO-220 обеспечивает хороший теплоотвод, что критично при больших мощностях.
Области применения транзистора 2SC4242
Где чаще всего используется этот транзистор? Основные сферы применения 2SC4242 включают:
- Импульсные источники питания
- DC/DC преобразователи
- Инверторы
- Драйверы электродвигателей
- Усилители мощности звуковой частоты
- Схемы управления индуктивными нагрузками
Почему 2SC4242 хорошо подходит для этих задач? Его способность работать при высоких напряжениях и токах позволяет эффективно коммутировать мощные нагрузки. А достаточно высокая граничная частота обеспечивает быстрое переключение, что важно в импульсных схемах.
Аналоги и замены транзистора 2SC4242
Какие транзисторы можно использовать в качестве замены 2SC4242? Наиболее близкие аналоги:
- 2SC5297 — очень близкий по параметрам
- 2SC3856 — похожие характеристики, но меньший ток
- BU508A — популярный транзистор с похожими параметрами
- MJE13009 — хорошая замена в большинстве применений
На что обратить внимание при выборе аналога? Ключевые параметры для сравнения — это максимальное напряжение коллектор-эмиттер, ток коллектора и рассеиваемая мощность. Также важно учитывать корпус и теплоотвод.
Правила подключения и использования 2SC4242
Как правильно использовать этот транзистор в схемах? Вот несколько важных рекомендаций:
- Обеспечьте надежный теплоотвод. При больших токах транзистор сильно нагревается.
- Используйте защитные цепи для ограничения напряжения и тока в критических режимах.
- При работе на высоких частотах минимизируйте паразитные индуктивности в цепях эмиттера.
- Для управления большими токами применяйте схему Дарлингтона.
- В импульсных режимах учитывайте время включения и выключения транзистора.
Соблюдение этих правил поможет избежать выхода транзистора из строя и обеспечит его стабильную работу в различных схемах.
Особенности работы 2SC4242 в импульсных источниках питания
Почему 2SC4242 часто применяется в импульсных блоках питания? Этот транзистор обладает рядом преимуществ для такого применения:
- Высокое пробивное напряжение позволяет работать в высоковольтных цепях
- Большой допустимый ток обеспечивает высокую выходную мощность
- Хорошие частотные свойства дают возможность эффективно работать на повышенных частотах
- Корпус TO-220 удобен для монтажа на радиатор
Как правильно использовать 2SC4242 в импульсном источнике питания? Важно обеспечить быстрое переключение транзистора для минимизации потерь. Для этого применяют специальные драйверы затвора и оптимизируют топологию печатной платы. Также необходимо учитывать тепловой режим и при необходимости использовать принудительное охлаждение.
Параметры и характеристики 2SC4242 в сравнении с аналогами
Как 2SC4242 соотносится по характеристикам с похожими транзисторами? Рассмотрим сравнительную таблицу:
| Параметр | 2SC4242 | 2SC5297 | BU508A | MJE13009 |
|---|---|---|---|---|
| VCEO max, В | 450 | 400 | 700 | 400 |
| IC max, А | 7 | 7 | 8 | 12 |
| Ptot, Вт | 50 | 50 | 60 | 75 |
| hFE | 20-70 | 20-70 | 8-60 | 8-30 |
| Ft, МГц | 4 | 4 | 4 | 4 |
Что можно сказать на основе этого сравнения? 2SC4242 имеет сбалансированные характеристики, хорошо подходящие для широкого спектра применений. По сравнению с аналогами он выделяется высоким коэффициентом усиления, что может быть преимуществом в ряде схем.
Особенности монтажа и теплоотвода для 2SC4242
Как обеспечить правильный монтаж и охлаждение этого транзистора? Вот несколько ключевых рекомендаций:
- Используйте качественный теплопроводящий компаунд между транзистором и радиатором
- Обеспечьте надежное механическое крепление к радиатору
- Рассчитайте необходимую площадь радиатора исходя из максимальной рассеиваемой мощности
- При необходимости примените принудительное воздушное охлаждение
- Следите за температурой корпуса транзистора, не допуская перегрева
Почему правильный теплоотвод так важен? При работе на больших токах транзистор выделяет значительное количество тепла. Перегрев может привести к изменению характеристик и даже выходу транзистора из строя. Поэтому эффективное охлаждение — залог надежной работы устройства.
Расчет необходимой площади радиатора
Как рассчитать площадь радиатора для 2SC4242? Можно воспользоваться упрощенной формулой:
S = P / (K * ΔT)
Где: S — площадь радиатора в см² P — рассеиваемая мощность в Вт K — коэффициент теплоотдачи (обычно 0.05-0.1 Вт/см²°C) ΔT — допустимый перегрев в °C
Например, при рассеиваемой мощности 30 Вт, коэффициенте теплоотдачи 0.07 и допустимом перегреве 50°C получим:
S = 30 / (0.07 * 50) ≈ 8.6 см²
Таким образом, для эффективного охлаждения потребуется радиатор площадью не менее 9 см².
