Замена провода. Замена электропроводки в квартире: пошаговая инструкция по безопасному обновлению

alexxlabРазное
Как правильно заменить старую проводку на новую. Когда необходимо менять электропроводку в квартире. Какие инструменты понадобятся для замены проводки. Как демонтировать старую и проложить новую проводку поэтапно. Какие меры безопасности нужно соблюдать при замене электропроводки.

Содержание

Когда необходима замена электропроводки в квартире

Замена электропроводки в квартире — это важная и ответственная задача, которую не стоит откладывать, если появились явные признаки неисправности. Вот основные ситуации, когда необходимо задуматься о замене проводки:

  • Возраст проводки более 20-30 лет
  • Частые перебои с электричеством, выбивает пробки
  • Нагрев розеток и выключателей при работе
  • Искрение при включении приборов
  • Запах горелой изоляции
  • Старые алюминиевые провода
  • Недостаточное количество розеток для современной техники

Не стоит ждать, пока проводка полностью выйдет из строя. Лучше заменить ее заблаговременно, чтобы избежать риска пожара и других опасных ситуаций.


Необходимые инструменты и материалы для замены проводки

Для качественной замены электропроводки потребуется следующий набор инструментов и материалов:

  • Перфоратор или штроборез для штробления стен
  • Кусачки и инструмент для снятия изоляции
  • Отвертки и индикаторная отвертка
  • Мультиметр для проверки напряжения
  • Провода нужного сечения (обычно 2,5 мм² для розеток и 1,5 мм² для освещения)
  • Распределительные коробки
  • Розетки, выключатели, патроны для светильников
  • Автоматические выключатели и УЗО
  • Гофра для прокладки кабеля
  • Изолента, клеммы, дюбели и саморезы

Наличие качественных инструментов и материалов позволит выполнить работу быстро и профессионально.

Этапы замены электропроводки в квартире

Замена проводки — это комплексный процесс, который включает несколько основных этапов:

1. Подготовка и планирование

На этом этапе необходимо:

  • Составить схему новой электропроводки
  • Рассчитать необходимое количество материалов
  • Отключить электричество в квартире
  • Подготовить рабочее место и инструменты

2. Демонтаж старой проводки

Следует аккуратно удалить все старые провода, розетки, выключатели. Особое внимание уделить проводке в труднодоступных местах.


3. Штробление стен

С помощью перфоратора или штробореза нужно проделать штробы в стенах и потолке для прокладки новых кабелей. Глубина штроб должна быть не менее 2 см.

4. Монтаж новой проводки

На этом этапе выполняется:

  • Прокладка основных линий электропроводки
  • Установка распределительных коробок
  • Подключение розеток и выключателей
  • Монтаж осветительных приборов

5. Проверка и подключение

После монтажа необходимо тщательно проверить все соединения, измерить сопротивление изоляции. Затем можно подключать новую проводку к электрощиту.

Меры безопасности при замене электропроводки

Работа с электричеством требует строгого соблюдения техники безопасности:

  • Обязательно отключите напряжение в квартире перед началом работ
  • Используйте качественные изолированные инструменты
  • Не работайте в одиночку
  • Применяйте средства индивидуальной защиты (перчатки, очки)
  • Не прикасайтесь к оголенным проводам
  • Проверяйте отсутствие напряжения индикатором

Соблюдение этих правил поможет избежать травм и несчастных случаев при замене проводки.


Типичные ошибки при самостоятельной замене электропроводки

При выполнении работ своими руками часто допускаются следующие ошибки:

  • Неправильный выбор сечения проводов
  • Некачественные соединения в распределительных коробках
  • Отсутствие заземления
  • Неверное распределение нагрузки по группам
  • Прокладка проводов без гофры или в металлических трубах
  • Экономия на автоматах защиты

Чтобы избежать этих ошибок, лучше доверить замену проводки профессиональным электрикам.

Сроки и стоимость замены электропроводки

Длительность работ по замене проводки зависит от площади квартиры и сложности планировки. В среднем на однокомнатную квартиру уходит 3-5 дней, на двухкомнатную — 5-7 дней.

Стоимость замены электропроводки складывается из:

  • Цены материалов и оборудования
  • Стоимости работ по демонтажу и монтажу
  • Сложности планировки квартиры

В среднем полная замена проводки обойдется в 800-1500 рублей за квадратный метр площади квартиры. Точную стоимость лучше уточнять у конкретных исполнителей.

Преимущества профессиональной замены электропроводки

Хотя многие пытаются сэкономить и выполнить замену проводки самостоятельно, лучше доверить эту работу профессионалам. Вот основные преимущества:


  • Гарантия качества и безопасности выполненных работ
  • Соблюдение всех норм и стандартов
  • Правильный подбор материалов и оборудования
  • Экономия времени и сил
  • Отсутствие рисков из-за неопытности
  • Официальная документация на выполненные работы

Профессиональная замена электропроводки — это инвестиция в безопасность и комфорт вашего дома на долгие годы.


Замена проводки: способы прокладки новых проводов

Оглавление:
Замена проводки: ищем и удаляем старые провода
Замена проводки в квартире: как может быть проложен кабель
Полноценный монтаж новой проводки своими руками

Электричество – это один из основных типов энергии в современном мире. По некоторым данным человечество его потребляет в несколько раз больше, чем нефть. И если еще полвека назад основным ее потребителем считалась промышленность, то на заре нового тысячелетия она уверенно шагнула в наши дома, ознаменовав свою победу массой всевозможных электроприборов. Мощности бытового потребления электричества выросли в десятки, если даже не в сотни раз. Именно отсюда и растут ноги всех проблем с электропроводкой – сначала она просто греется, и ее автоматика безобидно срабатывает и выключается при перегрузках, потом приходит время оплавляться ее изоляции и завершается этот процесс перегоранием проводов, что в большинстве случаев приводит к пожарам. Вот вам и причины, по которым должна выполняться замена электропроводки. Об этом и пойдет речь в статье, в которой вместе с сайтом stroisovety.org мы разберемся с вопросом, как это делается самостоятельно?

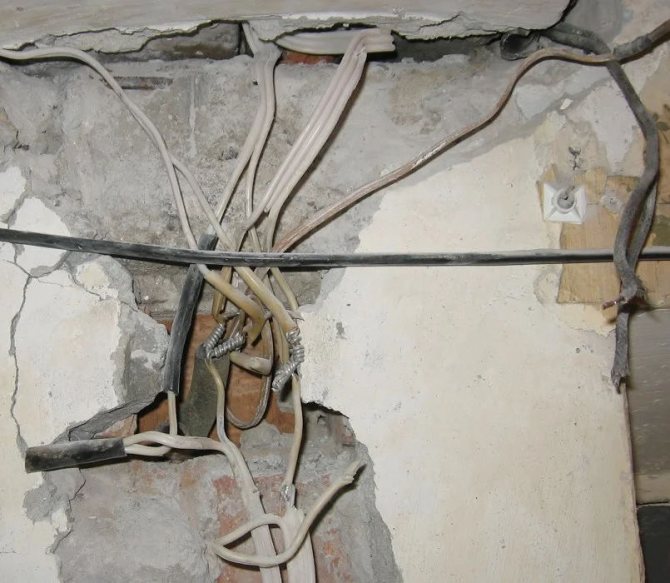

Замена проводки фото

Замена проводки: ищем и удаляем старые провода

Найти спрятанные в стенах и потолке электрические кабели не так уж и сложно – особенно если человек знаком с основными правилами монтажа и понимает, что он выполняется в соответствии с определенной схемой. Если прокладка старой электрической проводки производилась профессиональными электриками, то найти кабели не составит никакого труда. Писаный закон гласит, что провода не могут прокладываться под каким-либо углом – все должно быть строго перпендикулярно. Магистраль прокладывается под потолком или над полом, а там, где установлены розетки и выключатели, она поднимается снизу или опускается сверху под прямым углом. Такой подход к делу обеспечивает безопасность, и, зная это, человек никогда не додумается сверлить дырку в стене непосредственно над или под розеткой, так как это чревато порывом кабеля.

С потолком дела обстоят еще проще, по этой поверхности кабель прокладывается внутри плит перекрытия по облегчающим их конструкцию полостям. Чтобы добраться до этого кабеля, достаточно найти место его входа и выхода – если с выходом все более или менее понятно (он находится в месте установки осветительного прибора), то вход придется поискать. Для этого необходимо будет определиться с местоположением полостей в плитах – в большинстве случаев они направлены от окна, но бывают и исключения. Здесь нужно смотреть на швы между плитами перекрытия, а вернее на их направление, которое четко совпадает с направлением полостей. Следует понимать, что на одной из стен прямиком напротив выхода кабеля из плиты и находится его вход – это место придется расчистить с помощью перфоратора, и когда вы получите доступ ко второму отверстию в полости, заменить кабель в плите уже не составит никакого труда.

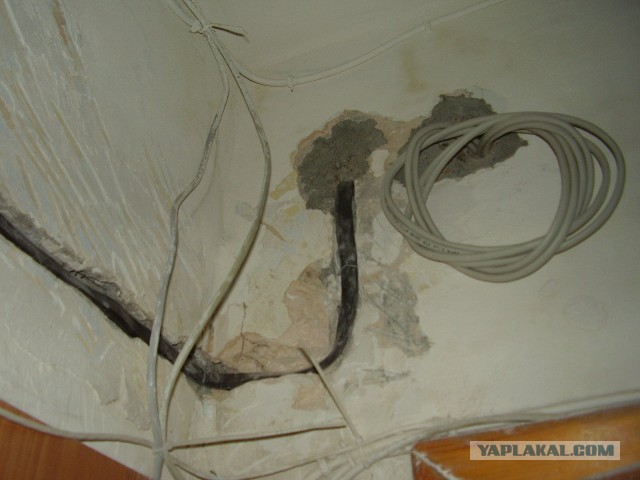

Как поменять проводку в квартире фото

Замена проводки в квартире: как может быть проложен кабель

Строители минувшей эпохи, которые возводили наши дома, прибегали к двум способам прокладки электрических проводов – их могли укладывать в штробы или в трубы, которые заранее закладывались внутрь плит и панелей. Если, удалив розетку или выключатель, вы обнаружите в посадочном отверстии выходящий из трубы провод, можете считать, что вам крупно повезло. В вашей ситуации вопрос, как поменять проводку в доме или квартире, решается с минимальными повреждениями. Опять же, вам придется найти вход и выход кабеля – если говорить на языке электриков, то распределительные коробки, в которых выполняется коммутация проводов.

Принцип монтажа проводки в панельных домах следующий – обязательно в каждой комнате имеется распределительная коробка, расположенная под потолком, примерно посередине одной из стен. Ее место определяется удобством монтажа, и в большинстве случаев она находится посередине одной из стен – найти ее можно способом простукивания. Пустота, даже самая маленькая, легко определяется молоточком. Кроме того, ее можно найти и по материалу стены – если вокруг бетон и под потолком находится вкрапление алебастра или обычного раствора, значит именно в этом месте расположена коробка.

Освободив все места соединения проводов, дальнейшие работы не представляют собой никаких сложностей – просто привязываем новый провод к старому и, вытягивая последний с другого конца, заводим таким способом на его место новый. Опять же, такой подход к делу возможен только том случае, когда старая электрическая проводка находится в трубах.

Замена проводки в панельном доме несколько осложняется отсутствием труб – в таких ситуациях спрятанный в стенах кабель можно даже и не искать. Как говорят строители, его можно похоронить в стенах, отключив на него подачу питания. Дальше прокладываем все новое, а услугами старых кабелей пользуемся исключительно на потолке и то, если при дальнейшем ремонте не предусматривается монтаж подвесного или натяжного потолка.

Полноценный монтаж новой проводки своими руками

По большому счету, принцип прокладки новой электрической проводки без привязки к старой схеме не такой уж и сложный – чтобы проще было понять его, рассмотрим этот процесс по пунктам.

  1. Определяемся с местоположением квартирного электрического щитка – это вершина пирамиды, в которой собираются все кабели. Как правило, его устанавливают там, где находится счетчик.
  2. Следующим этапом работ будет устройство распределительных коробок в каждой комнате.
    Тут все достаточно просто – выбиваем под потолком отверстие, размер которого соответствует габаритам пластиковой коробки. В большинстве случаев они круглые и имеют диаметр 100-150мм.
  3. Теперь от электрощитка пробиваем штробы – каналы в стене, по которым пойдут провода в каждую комнату. Магистральные штробы располагают под потолком так, чтобы они по максимуму объединили в себе большинство кабелей.
  4. Теперь можно заложить в эти штробы провода и закрепить их там с помощью алебастра. Также на этом этапе работ можно выполнить сборку электрического щитка – установить в него все необходимые автоматы и подать к ним питание. Здесь все достаточно просто – сколько распределительных коробок, столько и автоматов понадобится. Еще нужно учесть и тот факт, что особо мощные потребители электрической энергии подключаются к проводке отдельным кабелем, которому нужен свой личный автоматический выключатель. К такому квартирному оборудованию можно отнести водонагревательные баки, стиральные машины и т.
    д.

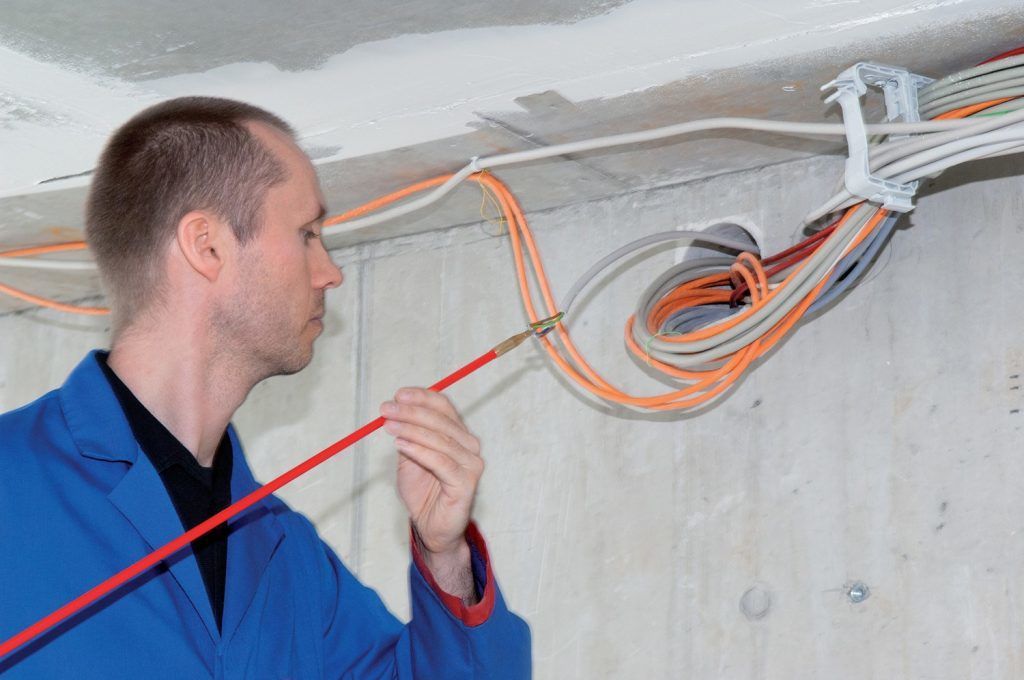

    Замена проводки в панельном доме схема

  5. Когда вся основная часть будет готова, можно разбираться и с комнатами по отдельности. В них, как вы понимаете, все дороги ведут в распределительную коробку. Принцип прокладки тот же – под потолком бьем магистральные штробы, а там, где планируется установка розеток, опускаем их до нужного уровня. Здесь нужно учесть один момент – к каждому блоку розеток необходимо подвести отдельный провод, берущий начало в распределительной коробке. Иногда в одну штробу приходится укладывать не один провод, а два, а то и три или более кабелей. В значительной мере покомнатная замена проводки в хрущевке облегчается наличием в будущем системы подвесного потолка. В такой ситуации штробы под потолком можно не бить – провода прокладываются по потолку и крепятся к нему специальными пластиковыми елочками. Штробы необходимы только на стенах.
  6. Когда все жилы будут собраны в распределительной коробке, выполняется их коммутация – процесс довольно сложный, и если нет никаких представлений о работе электричества, за него лучше не браться. Хотя если имеется сильное желание, то разобраться с ней будет несложно.
  7. И завершающим этапом работ является установка электрооборудования – розетки, выключатели, осветительные приборы также потребуют от вас некоторого внимания. Когда они будут смонтированы, в комнату можно подавать электричество и проверять, как все работает.

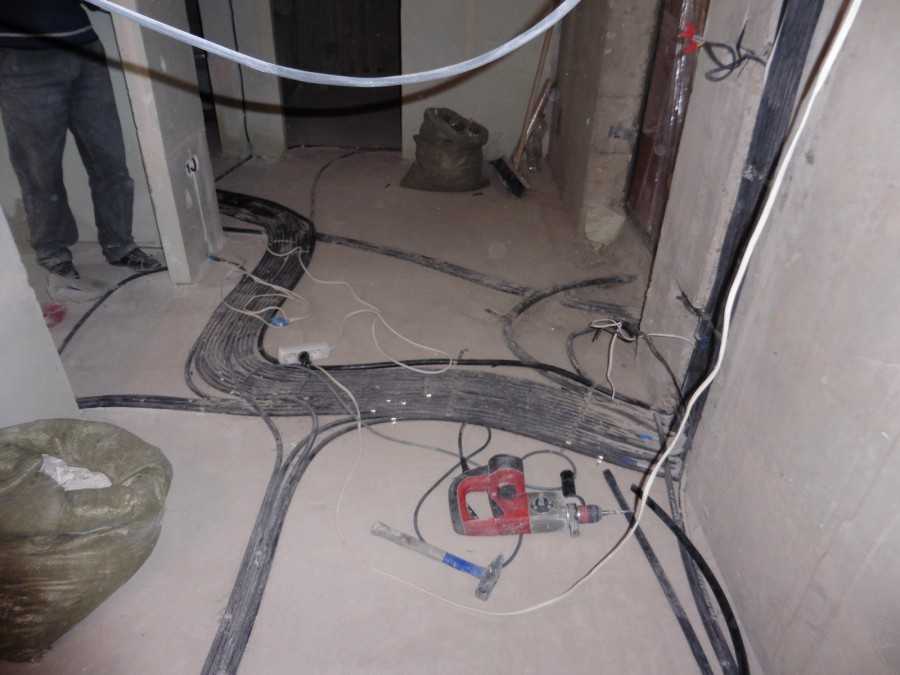

    Как поменять проводку в доме фото

Теперь вы знаете, как производится замена электропроводки. В завершение этой темы остается добавить не так уж много – речь пойдет о сечении электрического кабеля. Именно от этой его характеристики зависит способность проводки выдерживать те или иные нагрузки. Лично мое мнение относительно этого момента заключается в том, что от квартирного электрощитка до распределительной коробки прокладывается кабель сечением не менее 2,5 квадрата. От распределительной коробки к розеткам используется такой же кабель, а вот для освещения можно применять кабель сечением 1,5 квадрата. Кроме того, не лишним будет позаботиться и о заземлении – для него нужна третья жила.

Автор статьи Александр Куликов

Замена проводки от А до Я по советам опытных электриков

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Болгарка Болт Дрель Зубило Мастика Молоток Отвертка Проводка и электричество Раствор штукатурный Шуруповерт

Развернуть

Качественная замена проводки является не прихотью хозяина, а крайней необходимостью, так как ваша безопасность – это главное. Узнайте, как самостоятельно выполнить всю работу, чтобы находиться в безопасном помещении и не нанимать дорогостоящего электрика при этом.

Когда следует начать расковыривать стены

С ремонтом такого плана затягивать не стоит, так как если уже есть видимые признаки неполадок, то ситуация уже не является безопасной. В большинстве сооружений используются еще алюминиевые провода, которые устанавливались в 80-90 годах, но уже запрещены на сегодняшний день для использования в жилых помещениях. Они имеют небольшой срок годности и при постоянной работе становятся ломкими, пробивают на массу, вызывают короткие замыкания.

Следовательно, оттягивая время до ремонта, вы существенно снижаете пожарную безопасность вашего помещения, рискуете быть пораженным током, либо подвергаете опасности все бытовые приборы, которые находятся в доме или квартире. Рассмотрим подробнее, когда пора «сушить весла» и браться за молоток с зубилом:

  1. Розетки искрят при включении разного типа электроприборов. Нагрузка на сеть слишком большая, а контакты уже подгорели. Чтобы не допускать перепадов напряжения, нужно менять розетки, а также провода, которые к ним подходят.
  2. «Пахнет жареным». Если при включении нескольких электроприборов вы чуете запах плавленого пластика или резины, необходимо немедленно снизить нагрузку. Замена электропроводки в квартире должна осуществиться как можно быстрее, иначе есть риск воспламенения оплетки.
  3. Повышенная ломкость алюминиевого кабеля. Если вы взяли розетку, автомат, а все провода, которые к нему подходят, отламываются как засохшие ветки – немедленно надо менять их на медные, которые имеют неограниченный срок службы, повышенную проводимость.
  4. Пропадает питание. Всунули вилку в розетку, а света нет? Не печальтесь, всего несколько дней с молотком, зубилом, болгаркой – все вернется на свои места, заодно ремонт «освежите».
  5. Стены, пол, потолок бьется током – первый признак того, что происходит утечка из электросети, для вашей безопасности нужно как можно быстрее ее устранить посредством замены.

Замена электропроводки не так страшна, как ее рисуют. На самом деле, она займет у вас всего один день, единственное большое неудобство, которое будет – придется неслабо испортить ремонт дома, так как большинство штробов устанавливают в стене вертикально над розеткой вверх, затем параллельно потолку в сторону рубильника.

Убираем старую электропроводку «без шума и пыли»

Первое и самое главное правило начинающего электрика – обесточить квартиру. Никогда не выполняйте работы при включенном пакетном выключателе, так как существует риск поражения током, причем в таких местах, где вы даже не будете ожидать этого. В каждой квартире или доме прокладываются кабеля в разных местах и даже при работе болгаркой или зубилом (сбивание штукатурки, проделывание штробов), вы можете наскочить на запитанный кабель. Результат можно себе представить.

Пакетный выключатель, как правило, находится при входе в квартиру, он может быть на одно помещение, может быть на несколько сразу, в зависимости от планировки. Иногда приходится обесточить соседей, поэтому нужно согласовать свои действия и выбрать наиболее подходящее время.

https://www.youtube.com/watch?v=AWeHyE2MpiM

Далее работаем быстро и уверено:  монтировкой  выковыриваем старые выключатели, розетки, после чего берем провод, который к ним подходит, сильно натягиваем. Вы увидите общее направление, куда он идет – долбите стену прямо по нему. Как правило, сеть находится сразу под штукатуркой, поэтому ее можно выковырять обычной отверткой, даже без страшного перфоратора, работу которого услышат через 10 этажей.

Ищем распределительную коробку. Профессиональные и трезвые электрики устанавливают их, как правило, под самым потолком в углу, чтобы легче было заменить провод потом. Если же закладка производилась «тяп-ляп», то искать распределитель вы будет долго, лучше идти по проводу от розетки до самой коробки. Иногда их может не быть, устанавливается 1 распределитель за помещением, например, в срубах, но это редкость.

Отрезаем вводный кабель, изолируем каждую жилу. Если нужно поменять его тоже – вытягиваем  наружу, устанавливаем медный, для уверенности изолируем каждую жилу. После этого удаляем все «отводки», если невозможно их вытянуть или выковырять (зависит от планировки), опять же отрезаем и надежно изолируем жилы.

Замена проводки в квартире на новую и подробное описание процесса

Главное – это спокойствие. Никто вас не подгоняет (а даже если подгоняет – не обращайте внимания), делать нужно аккуратно, качественно, чтобы через год-второй не пришлось снова уничтожать ремонт, который стоит денег. Весь процесс можно поделить на несколько этапов.

  1. Работа режущим инструментом. В зависимости от располагаемых финансовых средств, штробить стену можно следующим инструментом: молотком и зубилом, болгаркой со специальным диском по камню, дрелью со специальной насадкой, штроборезом. Наиболее подходящий вариант по цене и качеству – болгарка. Нужно начертить на стене место, где будет лежать кабель, потом прорезать на глубину 3-4 сантиметра 2 параллельные полоски, середину выковырять зубилом.
  2. Установка распределительных коробок, розеток, выключателей. Сделайте в стене углубления соответствующих размеров, потом установите вышеперечисленные устройства. Нужно заблаговременно продумать геометрию помещения, количество выключателей, розеток, а также место их расположения. Как правило, они поднимаются на высоту от 120 сантиметров. Все пространство, которое будет лишним вокруг розетки или выключателей, заштукатурить.
  3. Общая проверка сети. Везде проверяем контакты, подключив какое-либо устройство или просто пройдясь отверткой-индикатором. Тестером проверим возможность наличия коротких замыканий, включив сеть, надев защитные перчатки и подключив аппарат к каждому проводку, чтоб  «прозвонить» линию. После того, как все будет работать, можно завершать установку.
  4. Штукатурка стен, где вы проделали штробы. Нужно все выровнять под ноль, причем сделать это красиво, чтобы после отделки штукатуркой или клейки обоев не было видно характерную полосу.

Важно: делайте всегда вертикальные штробы, которые будут идти у самой стены, так как вы можете повредить проводку через некоторое время, когда будете вешать на стенку картину, например, или загонять кабель для интернета.

Советы новичкам и самые распространенные ошибки

Перед тем, как вы преступите к выполнению работ, нужно знать несколько правил и придерживаться рекомендаций опытных электриков, которые монтируют сети не один год. Рассмотрим основные советы бывалых мастеров.

  1. Никогда не выполняйте укладку новой проводки, если вы точно не измерили расстояние до розеток и приборов. Расстояние до штробов и после их нарезки может сильно отличаться, купленных кабелей может  не хватить всего несколько сантиметров.

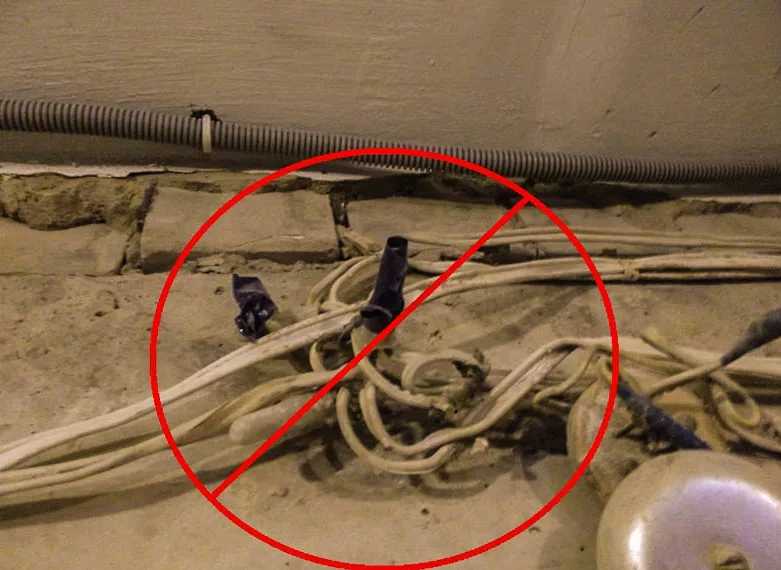

  2. Никогда не лепите кабель из двух и более кусков. Как правило, такие соединения не ходят долго, они будут нагреваться, искрить, окисляться.
  3. Используйте сечение на 15-20% больше, чем совокупная мощность всех электроприборов, это позволит увеличить срок пригодности электропроводки, а также обезопасит от перегревания. Для того чтобы правильно расчитать максимальную мощность, нужно прибавить потребляемую энергию всех электроприборов, которые теоретически могут работать, а потом поделить на 220. Это получится количество квадратов кабеля.
  4. Делайте гидроизоляцию в местах повышенной влажности, например, в ванной комнате, кухне, туалете, так как со временем провод может пробивать по стене, будет неприятно «щипать» или даже  поражать током.

Помните, спешка нужна только при ловле блох, а в укладке новой электропроводки нужны поступательность действий, внимание и точные измерения. Если все делать согласно рекомендациям, ремонт принесет вам только положительные впечатления.

  • Автор: Янис
