3 фазы сколько вольт: Чем трехфазное напряжение отличается от однофазного – СамЭлектрик.ру

Содержание

Напряжение между тремя фазами

На чтение 1 мин Просмотров 677 Опубликовано

Самая распространенная проблема, порождающая массу деструктивных последствий – перекос фаз в трехфазной сети (до 1,0 кВ) с глухозаземленной нейтралью. При определенных условиях такое явление может вывести из строя электрические приборы и создать угрозу для жизни. Учитывая актуальность проблемы, будет полезным узнать, что представляет собой несимметрия токов и напряжений, а также причины ее возникновения. Это позволит выбрать наиболее оптимальную стратегию защиты.

Что такое перекос фаз?

Данный термин используется для описания состояния сети, при котором возникают неравномерные нагрузки между фазами, что приводит к возникновению перекоса. Если составить векторную диаграмму идеальной трехфазной сети, то она будет выглядеть так, как показано на рисунке ниже.

Пример диаграммы напряжений при возникновении перекоса

Допустимые нормы значений перекоса

Поскольку в трехфазных сетях предотвратить и полностью устранить перекосы невозможно, существуют нормы несимметрии, в которых установлены допустимые отклонения. В первую очередь это ГОСТ 13109 97, ниже приведена вырезка из него (п. 5.5), чтобы избежать разночтения документа.

Нормы несимметрии напряжения ГОСТ 13109-97

Поскольку, основная причина перекоса фаз напрямую связана с неправильным распределением нагрузок, существуют нормы их соотношения, прописанные в СП 31 110. Вырезку из этого свода правил также приведем в оригинале.

Вырезка из СП 31-110 (п 9.5)

Здесь необходимы пояснения в терминологии. Для описания несимметрии используются три составляющих, это прямая, нулевая и обратная последовательность. Первая считается основной, она определяет номинальное напряжение. Две последние можно рассматривать в качестве помех, которые приводят к образованию в цепях нагрузки соответствующих ЭДС, которые не участвуют в полезной работе.

Причины перекоса фаз в трехфазной сети

Как уже упоминалось выше, данное состояние электросети чаще всего вызвано неравномерным подключением нагрузки на фазы и обрывом нуля. Чаще всего это проявляется в сетях до 1, кВ, что связано с особенностями распределения электроэнергии, между однофазными электроприемниками.

Обмотки трехфазных силовых трансформаторов подключаются «звездой». Из места соединения обмоток отводится четвертый провод, называемый нулевым или нейтралью. Если происходит обрыв нулевого провода, то в сети возникает несимметрия напряжений, причем перекос напрямую будет зависеть от текущей нагрузки. Пример такой ситуации приведен ниже. В данном случае RН это сопротивления нагрузок, одинаковые по значению.

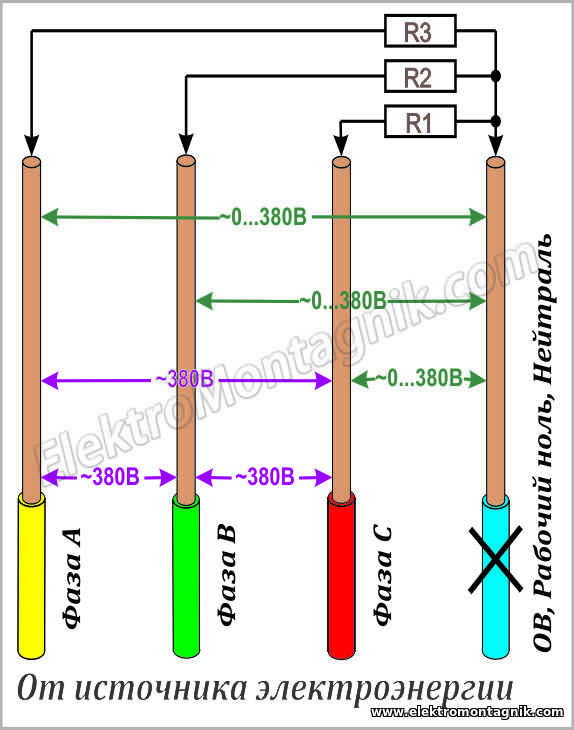

Перекос фаз, вызванный обрывом нейтрали

В данном примере напряжение на нагрузке, подключенной к фазе А, превысит норму и будет стремиться к линейному, а на фазе С упадет ниже допустимого предела. К подобной ситуации может привести перекос нагрузки, выше установленной нормы. В таком случае напряжение на недогруженных фазах повысится, а на перегруженных упадет.

К перекосу напряжений также приводит работа сети в неполнофазном режиме, когда происходит замыкание фазного провода на землю. В аварийных ситуациях допускается эксплуатация сети в таком режиме, чтобы обеспечить электроснабжение потребителям.

Исходя из вышесказанного, можно констатировать три основные причины перекоса фаз:

  1. Неравномерная нагрузка на линии трехфазной сети.
  2. При обрыве нейтрали.
  3. При КЗ одного из фазных проводов на землю.

Несимметрия в высоковольтных сетях

Вызвать подобное состояние в сети 6,0-10,0 кВ иногда может подключенное к ней оборудование, в качестве характерного примера можно привести дугоплавильную печь. Несмотря на то, что она не относится к однофазному оборудованию, управление тока дуги в ней производится пофазно. В процессе плавки также могут возникнуть несимметричные КЗ. Учитывая, что существуют дугоплавильные установки запитывающиеся от напряжения 330,0 кВ, то можно констатировать, что и в данных сетях возможен перекос фаз.

В высоковольтных сетях перекос фаз может быть вызван конструктивными особенностями ЛЭП, а именно, разным сопротивлением в фазах. Чтобы исправить ситуацию выполняется транспозиция фазных линий, для этого устанавливаются специальные опоры. Эти дорогостоящие сооружения не отличаются особой прочностью. Такие опоры не особо стремятся устанавливать, предпочитая пожертвовать качеством электроэнергии, чем надежностью ЛЭП.

Опасность и последствия

Считается, что наиболее значимые последствия несимметрии связаны с низким качеством электроэнергии. Это, безусловно, так, но нельзя забывать и о других негативных воздействиях. К таковым относится образование уравнительных токов, вызывающих увеличение расхода электрической энергии. В случае с трехфазным автономным электрическим генератором это также приводит к повышенному расходу дизеля или бензина.

При равномерном подключении нагрузки, геометрическая сумма проходящих через нее токов была бы близкой к нулю. Когда возникает перекос, растет уравнительный ток и напряжение смещения. Увеличение первого приводит к росту потерь, второго – к нестабильному функционированию бытовых приборов или другого оборудования, срабатыванию защитных устройств, быстрому износу электроизоляции и т.д.

Перечислим, какие последствия можно ожидать, когда появляется перекос:

  1. Отклонение фазного напряжения. В зависимости от распределения нагрузок возможно два варианта:
  • Напряжение выше номинального. В этом случае большинство электрических устройств, оставленных включенными в бытовые розетки, с большой вероятностью выйдут из строя. При срабатывании защиты результат будет менее трагическим.
  • Напряжение падает ниже нормы. Увеличивается нагрузка на электродвигатели, происходит падение мощности электромашин, растут пусковые токи. Наблюдаются сбои в работе электроники, устройства могут отключиться и не включаться пока перекос не будет устранен.
  1. Увеличивается потребление электричества оборудованием.
  2. Нештатная работа электрооборудования приводит к уменьшению эксплуатационного срока.
  3. Снижается ресурс техники.

Не следует забывать, что перекос может создать угрозу для жизни. При превышении номинального напряжения вероятность КЗ в проводке не велика, при условии, что она не ветхая, а кабель подобран правильно. Более опасны в этом случае электроприборы, подключенные к сети. Когда появляется перекос, может произойти КЗ на корпус или возгорания электроприбора.

Защита от перекоса фаз в трехфазной сети

Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.

Реле контроля фаз (А) и пример схемы его подключения (В)

Данный трехфазный автомат может обладать следующими функциями:

  1. Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
  2. Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
  3. Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
  4. Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.

Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.

Защита в однофазной сети

В данном случае повлиять на внешние проявления системы электроснабжения не представляется возможным, например, если фазы перегружены, потребители электроэнергии не могут исправить ситуацию. Все, что можно сделать, это обезопасить электрооборудование путем установки реле напряжения и однофазного стабилизатора.

Имеет смысл установить общее стабилизирующее устройство на всю квартиру или дом. В этом случае необходимо высчитать максимальную нагрузку, после этого добавить запас 15-20%.. Это запас на будущее, поскольку со временем количество электрооборудования может увеличиться.

Совсем не обязательно подключать к стабилизатору сети все оборудование, некоторые виды приборов (например, электропечи или бойлеры), могут быть подключены к реле напряжения (через АВ) напрямую. Это позволит сэкономить, поскольку устройства меньшей мощности стоят дешевле.

Линейное и фазное напряжение — отличие и соотношение

В этой краткой статье, не вдаваясь в историю сетей переменного тока, разберемся в соотношениях между фазными и линейными напряжениями. Ответим на вопросы о том, что такое фазное напряжение и что такое линейное напряжение, как они соотносятся между собой и почему эти соотношения именно таковы.

Ни для кого не секрет, что сегодня электроэнергия от генерирующих электростанций подается к потребителям по высоковольтным линиям электропередач с частотой 50 Гц. На трансформаторных подстанциях высокое синусоидальное напряжение понижается, и распределяется по потребителям на уровне 220 или 380 вольт. Где-то сеть однофазная, где-то трехфазная, однако давайте разбираться.

Действующее значение и амплитудное значение напряжения

Прежде всего отметим, что когда говорят 220 или 380 вольт, то имеют ввиду действующие значения напряжений, выражаясь математическим языком — среднеквадратичные значения напряжений. Что это значит?

Это значит, что на сомом деле амплитуда Um (максимум) синусоидального напряжения, фазного Umф или линейного Umл, всегда больше этого действующего значения. Для синусоидального напряжения его амплитуда больше действующего значения в корень из 2 раз, то есть в 1,414 раза.

Так что для фазного напряжения в 220 вольт амплитуда равна 310 вольт, а для линейного напряжения в 380 вольт амплитуда окажется равной 537 вольт. А если учесть, что напряжение в сети никогда не бывает стабильным, то эти значения могут быть как ниже, так и выше. Данное обстоятельство всегда следует учитывать, например выбирая конденсаторы для трехфазного асинхронного электродвигателя.

Фазное сетевой напряжение

Обмотки генератора соединены по схеме «звезда», и объединены концами X, Y и Z в одной точке (в центре звезды), которая называется нейтралью или нулевой точкой генератора. Это четырехпроводная трехфазная схема. К выводам обмоток A, B и C присоединяются линейные провода L1, L2 и L3, а к нулевой точке — нейтральный провод N.

Напряжения между выводом A и нулевой точкой, B и нулевой точкой, С и нулевой точкой, — называются фазными напряжениями, их обозначают Ua, Ub и Uc, ну а поскольку сеть симметрична, то можно просто написать Uф — фазное напряжение.

В трехфазных сетях переменного тока большинства стран стандартное фазное напряжение равно приблизительно 220 вольт — напряжение между фазным проводом и нейтральной точкой, которая обычно заземляется, и ее потенциал принимается равным нулю, потому она и называется еще нулевой точкой.

Линейное напряжение трехфазной сети

Напряжения между выводом A и выводом B, между выводом B и выводом C, между выводом C и выводом A, — называются линейными напряжениями, то есть это напряжения между линейными проводниками трехфазной сети. Их обозначают Uab, Ubc, Uca, или можно просто написать Uл.

Стандартное линейное напряжение в большинстве стран равно приблизительно 380 вольт. Легко заметить в данном случае, что 380 больше 220 в 1,727 раза, и, пренебрегая потерями, ясно, что это квадратный корень из 3, то есть 1,732. Безусловно, напряжение в сети все время в ту или другую сторону колеблется в зависимости от текущей загруженности сети, но соотношение между линейными и фазными напряжениями именно таково.

Откуда взялся корень из 3

В электротехнике часто применяют векторный метод изображения синусоидально изменяющихся во времени величин напряжений и токов. Метод основан на положении, что при вращении некоторого вектора U вокруг начала координат с постоянной угловой скоростью ω, его проекция на ось Y пропорциональна синусу ωt, то есть синусу угла ω между вектором U и осью Х, который в каждый момент времени определен.

График зависимости величины проекции от времени есть синусоида. И если амплитуда напряжения — это длина вектора U, то проекция, которая меняется со временем — это текущее значение напряжения, а синусоида U(ωt) отражает динамику напряжения.

Так вот, если теперь изобразить векторную диаграмму трехфазных напряжений, то получится, что между векторами трех фаз одинаковые углы по 120°, и тогда если длины векторов — это действующие значения фазных напряжений Uф, то чтобы найти линейные напряжения Uл, необходимо вычислить РАЗНОСТЬ любой пары векторов двух фазных напряжений. Например Ua – Ub.

Выполнив построение методом параллелограмма, увидим, что вектор Uл = Uа + (-Ub), и в результате Uл = 1,732Uф. Отсюда и получается, что если стандартные фазные напряжения равны 220 вольт, то соответствующие линейные будут равны 380 вольт.

Статьи и схемы

Полезное для электрика

Сразу расскажу для чего необходимо самостоятельно в своей квартире или доме измерять в Вольтах напряжение.

Во-первых. для того что бы убедится в исправности электрической розетки, выключателя, светильника- Мы проверяем на их контактах наличие напряжения, которое должно соответствовать 220 Вольтам с допустимыми отклонениями для домашней электросети.

Во-вторых. если напряжение в электропроводки будет значительно выше допустимых пределов, то как показала практика- это является очень часто причиной поломки электроники, бытовой техники и перегорания ламп в светильниках. Причем не только превышение или перенапряжение в электросети опасно, но так же, но конечно в меньшей степени- опасно снижение ниже допустимой величины напряжения, в таких условиях, как правило ломается компрессор холодильника.

Допустимые значения напряжения, причины скачков.

Согласно требованиям ГОСТа 13109, значение напряжения в домашней электрической сети должно быть в пределах 220В ±10% ( от 198 Вольт до 242 Вольт). Если в вашем доме или квартире стали тускло гореть, моргать лампочки или, вообще они часто перегорают, не стабильно работает бытовая техника и электроника- рекомендую сразу по максимуму все выключить и проверить значение напряжения в электропроводке.

Если Вы зарегистрировали скачки напряжения, то чаще всего в периодическом снижении ниже допустимого уровня виноваты соседи по дому или улице. Так как к линии, идущей от подстанции не только Вы подключены, но и ваши соседи. Это обычно характерно для частных или индивидуальных домов, в случаях, если другой человек, а тем более если несколько, на той же линии включат мощный потребитель, который периодически меняет уровень энергопотребления, например сварочный аппарат, станок и т. д.

Второй вариант касается всех, но чаще встречается в многоквартирных домах. Если в щите на 380 Вольт отгорит ноль, все квартиры начинают получать электроэнергию в аварийном режиме. Причем, в зависимости от нагрузки на каждую фазу, в одной квартире будет перенапряжение в другой наоборот- падение.

Почему это происходит? Потому что на этажный щиток приходит 3 фазы + ноль = заземляющий проводник. Каждая квартира подключается к одной фазе, нулю и заземлению (для 3 проводных линий).

Квартиры сидят на разных фазах, потому что необходимо обеспечить равномерную нагрузку на все 3 фазы для нормальной работы всей электросети до подстанции. Так вот напряжение между фазами 380 Вольт, а между фазой и нулем (заземлением )- 220 Вольт.

Получается что все нулевые проводники сведены в одну точку (смотрите справа схему), и при пропадании (обрыве) нулевого проводника- все квартиры начинают запитываться без него только фазами, которые оказываются подключенными в звезду.

Что такое линейное и фазное напряжение.

Знание этих понятий очень важно для работы в электрощитах и с электротехническими устройствами, работающими на 380 Вольт. Если у Вас обычная квартира и Вы не собираетесь работать в электрощитах, то этот пункт можете пропустить т. к. у Вас в квартире только фазное напряжение 220 вольт.

В большинстве частных или индивидуальных домов так же на электрощит или счетчик приходит только 2 (фаза и ноль ) или 3 (+заземление) провода, что означает присутствие в вашей квартире или доме напряжения 220 Вольт. Но если приходит 4 или 5 проводов то, это означает что Ваш дом (бывает и в гаражах, и особенно в офисах) подключен к сети 380 Вольт.

Напряжение между любыми двумя из трех фазами линии электропитания называется линейным, а между любой фазой и нулем- фазным.

В нашей стране линейное напряжение у электропотребителей равно 380 Вольтам (измеряется между фазами), а фазное- 220 Вольт. Смотрите на рисунке слева.

Бывают и другие значения в электросистеме нашей страны, но фазное всегда меньше линейного на корень квадратный из трех.

Как проверить напряжение.

Для измерения напряжения электрического тока служат следующие измерительные приборы:

  1. Вольтметр. хорошо знакомый всем с уроков физики. В повседневной жизни он не используется.
  2. Мультиметр. обладающий многочисленными функциями, в том числе и измерения величины тока и напряжения. Рекомендую почитать нашу статью: «Как пользоваться мультиметром ».
  3. Тестер — то же самое что и мультиметр, только механической стрелочной конструкции.

Внимание, при измерении источников постоянного тока (какие к ним относят ) необходимо соблюдать полярность.

Как измерить напряжение в розетке, в патроне лампы и т. п.:

  1. Проверяем надежность изоляции измерительного прибора, особенно обращаем внимание на щупы, которые обязательно необходимо подключать только в соответствующие проводимым операциям гнезда.
  2. Устанавливаем переключатель пределов измерений на приборе в положение измерения переменного напряжения до 250 Вольт (400- для измерений линейного напряжения).
  3. Вставляем щупы в розетку или подносим к контактам на лампе, светильнике или любом другом электроприборе.
  4. Снимаем показания.

Будьте осторожны- работа проводится под напряжением- не касайтесь руками не изолированных контактов и проводов, находящихся под напряжением.

Как измерить напряжение аккумулятора, батарейки и блока питания.

Все источники постоянного тока необходимо измерять с соблюдением полярности- черный щуп ставим на минусовую клемму, а красный — на плюсовую клемму.

А так все аналогично проводятся как и при проведении вышеописанных измерений в розетке, но только тестер или мультиметр необходимо переключить в режим измерения постоянного тока с пределом выше указанного на АКБ. батарейке или блоке питания.

  • Как измерить силу переменного или.
  • Как пользоваться мультиметром для.
  • Как пользоваться индикаторной.
  • Как проверить конденсатор, определить.

Почему на одной фазе 220 а трех фазах 380 вольт?

3-фазное электрическое напряжение, которое на картинке ниже обозначено через R — S — T, при измерении с помощью вольтметра покажет 380 вольт. Но, если каждая фаза показывает 220 вольт, почему же так происходит?

Все очень просто. 380 вольт, 3 фазы, R — S — T образуют фазовые углы по 120 градусов каждый, см. картинку:

Любой из этих углов выглядит как треугольник

Используем правило треугольника: сумма углов в треугольнике равна 180 °, полученный угол RTN и TRN, соответственно (180 ° -120 °) / 2 = 30 градусов.

Таким образом получается, что напряжение 3 фаз — 380 вольт, в то время как одной фазы — 220.

Заморочили человеку голову какими-то треугольниками, градусами и чертежами. Нет в токе никаких геометрических фигур, это АБСТРАКЦИЯ.

А разница такая между фазами происходит из-за того, что между подачами напряжения в каждой из трёх фаз есть разница во времени на треть цикла.

К примеру, для упрощения, представим что частота нашей сети равна 1 Герцу (= 1 оборот генератора в секунду).

После запуска трёхфазного генератора, в первой фазе максимум толчка напряжения произойдёт в 0-й миллисекунде, во второй фазе в 333-й миллисекунде, в третьей фазе в 666-й.

Потом начинается новый цикл, в первой фазе толчок нарастает к 1000-й, во второй в 1333-й, в третьей в 1666-й и так далее.

Так вот, пока в первой фазе ток возбудил свой максимум в 220 к наступившей 2000-й секунде, вторая фаза ещё этого сделать не успела и возбуждена лишь на минус 160, соответственно разница между ними 220-(-160)=380.

Если бы ток шёл в полной противофазе, тогда бы толчки были бы полностью противоположны и были бы равны 220-(-220)=440.

Ну, а почему между фазой и нулём разница в 220 и так понятно, потому что в фазе напряжение 220, а в нуле ноль: 220-0=220

Разница между напряжениями представленная в виде графика:

Анимированное движение тока в трёхфазной сети для наглядности:

Как мы от сюда видим, когда в одном из проводов ток уже движется во всю, в другом проводе ток ещё не полностью разогнался что бы от него “убегать”, а в третьем он уже перестал разгоняться.

Трёхфазная сеть — это провод с нулевым потенциалом и три фазных провода с потенциалами 220*sqrt(2)*cos(2*pi*50t), 220*sqrt(2)*cos(2*pi*50t + 2*pi/3) и 220*sqrt(2)*cos(2*pi*50t — 2*pi/3), где sqrt — это квадратный корень. Если взять два любых фазных провода, то между ними будет разность потенциалов 220*sqrt(2)*( cos(2*pi*50t) + cos(2*pi*50t + 2*pi/3) ). Вспоминаем школьную тригонометрию, получаем 220*sqrt(3)*sqrt(2)*cos(. = 381*sqrt(2)*cos(. Таким образом, при действующем значении переменного напряжения между нулём и фазой 220 В между двумя любыми фазами наличествует переменное напряжение 381 (

в избранное ссылка отблагодарить

Одну фазу что бы получить 220 вольт нужно замерить между рабочим нулевым проводником и фазой, а для того что бы получить 380 вольт нужно замерять между двумя фазными проводами. Каждая из трех фаз на ноль даст 220 вольт. Питание поданное по трем фазам называется так из-за “наложения” векторов находящихся относительно друг друга на 120 градусов, в середине находится нулевой проводник получаемый на подстанции, а на подстанцию линией ЛЭП приходит всегда только фазы.

в избранное ссылка отблагодарить

380 — это 220 умножить на корень из 3. Ровно так же, как 127 (помните, когда-то у нас было именно такое напряжение?) — это 220 делить на корень из 3. Штука в том, что если нарисовать соединение трёх фаз “звездой”, с нулевым проводом, то получится равносторонний треугольник, нулевой провод при этом соответствует центру симметрии этого треугольника, фазное напряжение (220) — расстоянию от этого центра до вершины, а сторона — межфазному напряжению. В расностороннем треугольнике сторона аккурат в корень из 3 больше расстояния от центра до вершины.

в избранное ссылка отблагодарить

Наконец то я это разгадал))) Амплитудное значение напряжение 1 фазы 310В (Эффективное напряжение 220В), амплитудная разница между двумя фазами 540В, а эффективное как раз и будет 380В, это 540в/(корень из 2). Корень из 2 это усреднение из чистой синусоиды. Частота останется такая же 50 Гц. В различной технике на выходе может и не быть синусоиды и там будут другие как амплитудные значения, так и тип сигнала на выходе, но что бы эффективное напряжение было 22В.

Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт

Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.

Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

Подробнее можно ознакомиться в учебнике электротехники – про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Подробнее о перекосе фаз, и от чего он бывает – здесь.

А защититься от перекоса фаз лучше всего с помощью реле напряжения, например Барьер или ФиФ ЕвроАвтоматика.

Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

Преимущества и недостатки

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Однофазная сеть 220 В, плюсы

  • Простота
  • Дешевизна
  • Ниже опасное напряжение

Однофазная сеть 220 В, минусы

  • Ограниченная мощность потребителя

Трехфазная сеть 380 В, плюсы

  • Мощность ограничена только сечением проводов
  • Экономия при трехфазном потреблении
  • Питание промышленного оборудования
  • Возможность переключения однофазной нагрузки на “хорошую” фазу при ухудшении качества или пропадании питания

Трехфазная сеть 380 В, минусы

  • Дороже оборудование
  • Более опасное напряжение
  • Ограничивается максимальная мощность однофазных нагрузок

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, 15 кВт – это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

И на вводе (перед счетчиком) стоят примерно такие “ящички”:

Трехфазный ввод. Вводной автомат перед счетчиком.

Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно – 380 В.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

“>

какая сила тока и напряжение; для чего используется розетка трехфазная и однофазная?

Розетка – это электротехническое оснащение, без которого невозможно сегодня представить ни жилое, ни рабочее помещение. Поскольку техника используется разная, характеристики электрофурнитуры для нее тоже будут отличаться. Ни для кого не секрет, что мощность современных бытовых приборов несколько выше, чем 2-3 десятилетия назад. Именно поэтому были изменены и ГОСТы. Так, для советских разъемов стандартным было ограничение нагрузки 6А в сетях с напряжением 220в, сегодня же она увеличена до 16А. Для больших нагрузок подводятся трехфазные сети с напряжением 380в. Розетка 3 х фазная отличается по конструкции и способна выдерживать нагрузки до 32А.

Какая сила тока в розетке 220в и 380в, и для каких бытовых приборов необходимо 16, 25 и 32 ампера?

Сегодня каждый человек знает, сколько вольт в розетке. Стандартное напряжение в отечественных бытовых электросетях 220 вольт. В некоторых странах принят иной стандарт и там оно может быть 127 или 250 вольт. Большинство современной техники рассчитано именно на такие показатели. Однако помимо напряжения при монтаже проводки необходимо учитывать предполагаемую мощность подключаемых потребителей. Так на сегодняшний день в продаже представлены розетки 220 вольт с ограничением нагрузки 16А и 25А. Они используются для разных целей. Поскольку сила тока в розетке 220в прямо пропорциональна потребляемой мощности подключенного к ней оборудования.

К примеру, несколько десятилетий назад бытовой электротехники было не много, и особой мощностью она не отличалась, ограничение нагрузки на одну точку было 6А.  В такой разъем можно подключить технику мощностью до 1,5кВт. Однако для современного дома этого уже слишком мало, так как даже стандартный электрочайник может потреблять до 2.5 кВт. Именно поэтому для современных разъемных соединений установлен стандарт ограничения нагрузки 16А, что позволяет безопасно подключать потребители мощностью до 3,5 кВт. В домах, где предполагается установка электроплит до 6кВт устанавливают так называемые силовые розетки 25А 220в. В целом это максимальные значения для бытовых электросетей.

Для более мощной техники используют трехфазные сети с напряжением 380в и соответствующие розетки 380 вольт (до 32А). Такие разъемы обычны для мастерских, объектов общественного питания, но могут быть установлены и в частном доме, если все нагревательные приборы (в том числе и отопительные) работают от электросети. Однако в таких случаях требуется не только установка специальной электрофурнитуры, но и усиленная проводка.

Как найти фазу в розетке, и зачем нужны трехфазные; как измерить напряжение и определить силу тока

Нередко при внесении каких-либо изменений в электропроводку возникает необходимость определить фазный провод. Независимо от того, какое напряжение в розетке, по современным нормам они должны иметь цветную маркировку. Так желто-зеленый провод – это заземление, а синий или голубой – ноль. Соответственно остальные (один или три) – фаза, обычно фазовые провода бывают:

  • по нормам до 2011г – желтый, зеленый, красный;
  • после 2011г – коричневый, черный, серый.

Однако в некоторых сетях, монтировавшихся до 2011г, черный провод использовался для заземления. Кроме этого в однофазной проводке принято фазу подключать справа.

Если какая либо маркировка отсутствует, то пригодится пробник с неоновой лампой. При прикосновении к фазе индикатор загорится. Если используется пробник со светодиодом, при проверке нельзя касаться рукой металлической площадки на торце ручки. Чтобы определить, какой ток в розетке, необходим вольтметр. Он же пригодится и при определении фаз трехфазного подключения. Так между каждой из фаз и нолем будет 220в при линейном напряжении 380в и 127в — при линейном 220в (но последний разъем сегодня практически не встречается и не используется). В бытовых сетях трехфазное подключение может использоваться для кухонных печей с электродуховкой большой мощности. Клеммные щитки в некоторых моделях позволяют, таким образом, равномерно распределить нагрузку.

Подробнее о выборе и монтаже розетки

[vc_row][vc_column width=»1/1″]

[vc_toggle title=»Если необходимая сила тока в розетке — 1 ампер, сколько вольт в ней должно быть?» open=»true»]

Ампер и вольт — разные физические величины. Вольт (В) — это напряжение, которое необходимо для того, чтобы протолкнуть 1 Кл (кулон) электричества через сеть. Ампер (А) — сила электротока в проводнике, показывающая, сколько кулонов проходит через проводник за 1 секунду. Если сила тока в проводнике составляет 1 Ампер, это означает, что за 1 секунду он пропускает заряд электричества, равный 1 Кл.

Если силу тока умножить на напряжение сети, то в итоге мы получим показатель ее мощности. Например:

Напряжение обычной бытовой сети — 220 В

Ток — 1 А

Мощность электросети=220 В*1 А=220 Вт (Ватт)

Поэтому вопрос о том, сколько вольт в ампере, звучит не совсем корректно. Правильная формулировка: «Какую мощность (в ватах) развивает электроприбор, потребляющий ток 1А?»

Ответ на него будет звучать так: «Электрический прибор, потребляющий ток в 1А, при подключении к бытовой электросети с напряжением 220В, будет развивать мощность 220 Вт».

Формулы для вычисления значения тока и мощности электролинии представлены на рисунке ниже.

[/vc_toggle]

[vc_toggle title=»Как выбрать розетку для дома?» open=»false»]

Розетка — устройство для подключения бытовых приборов к электросети. Состоит она из корпуса и колодки, к контактам и клеммам которой подсоединяются токоподводящие провода.

Различают розетки бытовые и промышленные. По нормам среднее напряжение — 220В в розетке бытового назначения. Допустимая сила тока для такой розетки — 10А-16А, что подходит для подключения прибора мощностью 3520 Вт. При установке техники большей мощности контакты сильно нагреваются, и возрастает возможность возгорания. Для электроплиты мощностью 8 кВт обычная розетка, выдерживающая силу тока в 16 А, не подойдет.

Как узнать, сколько ампер в 220-вольтной розетке? Если разделить 8 кВт (8000Вт) на напряжение в сети (220В), то получим, что сила тока при подключении такой плиты будет свыше 36А. Это значит, что в характеристиках розетки должно быть указано, что она рассчитана на ток до 40А. Аналогично можно подобрать розетки и для других бытовых приборов.

[/vc_toggle]

[vc_toggle title=»Как самостоятельно измерить силу тока в розетке?» open=»false»]

Сила тока в розетке 220В не измеряется, поскольку ее там нет. Розетка может быть только рассчитана на определенную силу тока, которая необходима для работы того или иного прибора.

Проверяется сила тока в определенном участке цепи. Используется для этого прибор амперметр. Измеряется сила тока в такой последовательности:

    1. Необходимо создать последовательную цепь, состоящую из бытового прибора, силу тока которого нужно измерить, и амперметра.
    2. При подключении амперметра следует соблюдать полярность — «+» измерительного прибора подключается к «+» источника тока, а «-» — к «-» источника тока.

Амперметр на электрической схеме измерения постоянного тока обозначен символом:

Как известно, существует зависимость силы тока от напряжения в сети. Для ее измерения используется закон Ома: I (сила тока в участке цепи) =U (напряжение на этом участке)/R (постоянный показатель сопротивления участка).

[/vc_toggle]

[vc_toggle title=»Как и чем измерить напряжение в розетке?» open=»false»]

Напряжение в домашней электросети должно находиться в пределе 220В ±10. Максимальное напряжение в сети должно составлять не более 220+10%= 242В. Если в квартире тускло, или слишком ярко горят лампочки, либо ни быстро перегорают, часто выходят из строя электроприборы, рекомендует проверить напряжение в розетке. Для этого используются специальные приборы:

      • вольтметр;
      • мультиметр;
      • тестер.

      Перед использованием прибора необходимо проверить его изоляцию.

      Как проверить напряжение в розетке? Для этого следует установить переключатель пределов измерения в необходимое положение (до 250 В — для измерения переменного напряжения).

      Щупы прибора вставляют в гнезда розетки, табло прибора покажет напряжение в розетке.

      [su_label type=»warning»]Внимание:[/su_label] [su_highlight background=»#e8f8fa»]не следует касаться руками проводов и контактов, находящихся под напряжением.[/su_highlight]

      [/vc_toggle]

      [vc_toggle title=»Как правильно подключить трехфазную розетку?» open=»false»]

      При установке розетки на 380 вольт необходимо правильно подключить 4 или 5 проводов. Если перепутать местами ноль и фазу, это грозит не только поломкой электроприбора, но и возгоранием проводки.

      Силовая линия для электропитания устройства состоит из трехфазной розетки и соответствующей ей вилки. Розетка 380 вольт подключается в следующей последовательности:

          1. На счетчике отключается напряжение, его отсутствие проверяется отверткой с индикатором.
          2. К контактам L1, L2, и L3 подключают в любой последовательности фазы A, B и C.
          3. Нулевая фаза подключается к контакту N.
          4. На контакт РЕ, который может обозначаться значком , подключается защитный заземляющий проводник от заземляющего контура.
          5. После подключения рекомендуется проверить индикатором отсутствие фазы на корпусе розетки, замерить напряжение на клеммнике (между фазами оно должно составлять 380 Вольт).

      [/vc_toggle]

      [vc_toggle title=»В каком случае устанавливается трехфазная розетка?» open=»false»]

      Большинство электрических приборов, используемых в доме, рассчитано на стандартное напряжение в сети (220В). Но есть приборы, электроплиты, производственное оборудование, мощные насосы, которые рассчитаны на большее напряжение в 380 В. Для такого оборудования устанавливаются трехфазные розетки.

      Трехфазная розетка имеет четыре контакта — три из них (L1, L2 и L3) используются для подключения вилки, а четвертый (N) — нулевой, который применяется в качестве заземления.

      Для подключения розетки 380В от щитка прокладывается четырехжильный кабель (3 фазы + ноль). Минимальная площадь среза токопроводящей жилы составляет 2,5 мм.кв. Оптимальным вариантом для подключения мощных машин является медный провод 3х4+2,5 (состоящий из трех жил сечением 4 мм. кв. и одной жилы, сечением 2,5 мм. кв.).

      Трехфазная розетка должна иметь отдельный выключатель на электрощите, устанавливается она вблизи подключаемого прибора.

      [/vc_toggle]

      [/vc_column][/vc_row]

      Питающее напряжение 220/230 В однофазное и 380/400 В трехфазное в РФ. Почему 220 и 230 В, 380 В и 400В это одно и то же. 50Гц / 60Гц. Почему так. Жаргон электриков и здравый смысл.

      Во первых, почему питающее напряжение в электрических сетях пременное, а не постоянное? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.

      Во вторых, почему 50 Гц? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. (см. справку проекта dpva.ru)

      В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение? Тут смысл есть, если вспомнить основные формулы электротехники, то: потери мощности при транспортирове равны d(P)=I2*R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения:

      • от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий
      • 1000 кВ, 500 кВ, 330 кВ — сверхвысокий
      • 220 кВ, 110 кВ — ВН, высокое напряжение
      • 35 кВ — СН-1, среднее первое напряжение
      • 20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение
      • 0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение.

      В четвертых: что такое номинальное обозначение В=»Вольт» ( А=»Ампер») в цепях переменного напряжения (тока)? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т.е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего.

      В пятых, почему в в сетях потребителей напряжение ниже? Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их электрической прочностью. А потом уже ничего было не поменять.

      Что такое «трехфазное напряжение 380/400 В и однофазное напряжение 220/230 В»? Тут внимание. Строго говоря, в большинстве случаев ( но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220(230)/380(400)В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220(230)/380(400)Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:

      • Наша домашняя (РФ, да и СНГ…) сеть 230(220)/400(380)В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие
      • К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
      • 220(230)В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль!
      • 380(400)В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение)

      В шестых, почему  220В и 230В это одно и то же, почему 380В и 400В  — это одно и то-же? Да потому, что ПУЭ и ГОСТы на качество питающего напряжения принимают за качественное напряжение +/- 10% от номинала. Да и электрооборудование расчитано на это.

      Проект dpva.ru предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (см. ПУЭ), лучше сами и не начинайте.

      • Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват…)
      • Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
      • Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
      • Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
      • УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита.

      Удачи!

      360 Вольт или 380

      Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

      Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

      При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

      Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

      Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

      Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

      Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

      Как подключить электроплиту к розетке на 220 Вольт

      Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

      Схема распределения проводов в вилке электроплиты

      Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

      Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

      Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

      При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

      Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

      Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

      1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
      2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
      3. Розетка фирмы Legrand2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

      Как подключить электроплиту на 380 Вольт

      Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

      Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

      Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

      Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

      Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

      Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

      Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

      При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

      Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

      Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

      Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

      Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

      Как подключить электроплиту к розетке на 220 Вольт

      Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

      Схема распределения проводов в вилке электроплиты

      Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

      Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

      Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

      При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

      Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

      Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

      1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
      2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
      3. Розетка фирмы Legrand2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

      Как подключить электроплиту на 380 Вольт

      Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

      Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

      Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

      Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

      Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

      Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт

      Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.

      Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

      Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).

      Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.

      Чем три фазы отличаются от одной?

      В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

      Напряжения в трёхфазной системе

      Так получается, потому что напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

      Подробнее можно ознакомиться в учебнике электротехники – про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

      Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

      Подробнее о перекосе фаз, и от чего он бывает – здесь.

      А защититься от перекоса фаз лучше всего с помощью реле напряжения, например Барьер или ФиФ ЕвроАвтоматика.

      Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

      Преимущества и недостатки

      Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

      Однофазная сеть 220 В, плюсы

      • Простота
      • Дешевизна
      • Ниже опасное напряжение

      Однофазная сеть 220 В, минусы

      • Ограниченная мощность потребителя

      Трехфазная сеть 380 В, плюсы

      • Мощность ограничена только сечением проводов
      • Экономия при трехфазном потреблении
      • Питание промышленного оборудования
      • Возможность переключения однофазной нагрузки на “хорошую” фазу при ухудшении качества или пропадании питания

      Трехфазная сеть 380 В, минусы

      • Дороже оборудование
      • Более опасное напряжение
      • Ограничивается максимальная мощность однофазных нагрузок

      Когда 380, а когда 220?

      Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

      Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

      Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

      Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

      Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

      Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

      Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

      Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

      Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

      Например, 15 кВт – это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

      Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

      А что там свежего в группе ВК СамЭлектрик.ру?

      Подписывайся, и читай статью дальше:

      И на вводе (перед счетчиком) стоят примерно такие “ящички”:

      Трехфазный ввод. Вводной автомат перед счетчиком.

      Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

      Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

      Схемы Звезда и Треугольник в трехфазной сети

      Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

      Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

      В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

      Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

      Система распределения электроэнергии

      Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

      На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

      Трехфазное питание – ступени от генератора до потребителя

      На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

      Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

      Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

      Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно – 380 В.

      Напоследок – ещё несколько фото с комментариями.

      Электрощит с трехфазным вводом, но все потребители – однофазные.

      Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

      Handyman — Ваш личный мастер

      Американские стандарты напряжения — 120, 208, 240, 277, 480 Вольт

      На днях столкнулся с американским светодиодным светильником с рабочим напряжением питания 277 В и возник вопрос — что это вообще за стандарт напряжения? Оказалось, в русскоязычном сегменте сети об этом нет информации, поэтому спешу поделиться тем, что удалось накопать в американском секторе Интернета, а заодно и собственными знаниями об электроснабжении в США.

      Электроснабжение в США и Канаде.

      В большинстве стран Америки используется переменный ток частотой 60 Гц, и система с расщепленной фазой (сплит-фаза или однофазная трехпроводная система) на 120/240 Вольт в домах, и трехфазная система для более крупных установок.

      Трансформаторы в Северной Америке обычно питают дома напряжением 240 Вольт. Это трёхпроводная система с расщепленной фазой, которая позволяет использовать напряжение 120 Вольт.

      Расщепленная фаза, или однофазная трёхпроводная система — это тип однофазного распределения электроэнергии, прямой потомок оригинальной трёхпроводной системы постоянного тока Эдисона (Edison Machine Works). Основным преимуществом системы является то, что она экономит материалы проводников по сравнению с однофазной схемой электроснабжения.

      Две линии 120 В переменного тока подаются в помещение от трансформатора с вторичной обмоткой 240 В переменного тока, центральный отвод которой подключен к земле. Это приводит к появлению двух линейных напряжений 120 В переменного тока, которые не совпадают друг с другом по фазе на 180 градусов. Нейтральный провод системы соединяется с землёй на центральном выводе трансформатора. Ниже — электрическая схема такого устройства.

      Из схемы видно, что 240 В переменного тока получают, подключив нагрузку между двумя линиями 120 В.

      Два фазных провода называются “Hot”​, т.е. «горячие», под напряжением. Вывод нейтрали, как и в Европе, обозначают латинской буквой N. Также обычно маркируют выводы электроприборов. Тут нужно обратить внимание, что на электроприборах фазный провод — черного цвета, а нулевой проводник — белого. Провод заземления либо имеет зеленую изоляцию, либо вообще без изоляции.

      Итак, электропитание переменного тока, подаваемое и используемое в домашних и коммерческих зданиях в США, составляет, в основном, 120 В переменного тока с частотой 60 Гц, что подходит для большинства электроприборов в доме или офисе. Для более мощных приборов, таких как электрические осушители, кондиционеры и духовые шкафы, используют напряжение 208 или 240 В.

      120 Вольт



      Как я уже упомянул выше, в Северной Америке питание 120В (110В) было принято в системе распределения постоянного тока, разработанной Томасом Эдисоном. После перехода на переменный ток, напряжение так и осталось вдвое ниже принятого в Европе.

      Напряжение между фазой и нейтралью составляет половину линейного напряжения. Светильники и небольшие электроприборы, мощностью менее 1800 Вт, подключаются между линейным проводом и нейтралью, получая напряжение 120 В.

      208 Вольт

      Напряжение 208 В переменного тока получается путем подключения двух фаз трехфазного источника питания «Y» или «Звезда», как показано на диаграмме ниже.

      Как видно, для получения такого напряжения нужен трехфазный трансформатор. Полагаю, это очень экзотическое напряжение, так как в США чаще всего используют однофазные трансформаторы с выходным напряжением 120/240В. Я не встречал ни одного устройства, расчитанного только на это напряжение.



      240 Вольт

      Приборы с более высокой мощностью, такие как кухонное оборудование, отопление помещений, водонагреватели, сушилки для одежды, кондиционеры и оборудование для зарядки электромобилей, подключаются к двум линейным проводам. Это означает, что (для подачи той же мощности) ток уменьшается вдвое. Следовательно, могут использоваться проводники меньшего сечения, чем потребовалось бы, если бы приборы были спроектированы для питания от более низкого напряжения.

      Напряжение 240 В переменного тока получают от распределительного трансформатора, как показано на схеме ниже:

      Такие трансформаторы располагаются в непосредственной близости от потребителя, часто питают одно домохозяйство. Их можно увидеть повсюду на улицах “одноэтажной Америки”. Хотя бы в кино. Хороший пример, который мне удалось снять в Чайна-тауне, почти в центре Сан-Франциско — два распределительных трансфарматора на одном столбе, один из которых питает сразу несколько домов на улице:

      Можно увидеть высоковольтные провода, проходящие вверху, высоковольтые предохранители, ​и линию 120/240В, проходящую ниже. Видно, что к линии также подключено уличное освещение с индивидуальным сумеречным датчиком (это дешевле, чем прокладывать отдельную линию и собирать шкаф автоматики для управления освещением этой небольшой улицы).

      Большинство приборов, расчитанных на это напряжение, можно использовать в нашей сети без какой-либо переделки.

      277 Вольт

      На более крупных объектах, в дополнение к 120/240 В переменного тока, в здание подается трехфазное напряжение 480 В переменного тока в конфигурации «Звезда» (или Y), как показано на диаграме:

      Трехфазное напряжение 480 В используется для питания крупного электрического оборудования. Например такого, как зарядные устройства вилочных погрузчиков и промышленные станки. При этом, более высоком напряжении, нагрузка потребляет меньше тока, что позволяет использовать провода меньшего сечения, а ток равномерно сбалансирован в каждой фазе. Это улучшает как распределение энергии, так и эффективность генерации.



      Измерив фазное напряжение (между фазой и нейтралью), мы получим 277В переменного тока (480В, деленное на квадратный корень из 3). Это напряжение используется в США для питания больших систем освещения и HVAC (отопления, вентиляции и кондиционирования воздуха). Использование 277В вместо 120В снижает токи, потребляемые осветительными приборами, более чем на 50%, обеспечивая меньшее сечение проводов (с меньшим весом), т.е. более дешевую электропроводку. К источнику питания 277 В можно подключить больше осветительных приборов, чем к источнику на 120 В. Также снижаются потери мощности в проводке (P = I² x R).



      Сам факт существования источников питания 277 В в коммерческих зданиях был малоизвестен до появления в конце 2000-х годов светодиодного освещения. До этого индустрия источников питания была сосредоточена на устройствах, работающих в диапазоне от 85 до 265 В переменного тока. Поскольку для светодиодов требуется постоянный ток низкого напряжения, на рынке появились драйверы светодиодов, способные работать при входном напряжении от 90 до 305 В переменного тока. Этот диапазон напряжения охватывает номиналы 100 В, 120 В, 230 В и 277 В переменного тока (с нормативным допуском +/- 10%), что позволяет использовать их во всем мире.



      В настоящее время, в некоторых системах управления автоматизацией зданий для питания автоматики жалюзи и маркиз, поддержания климата, и безопасности также применяется напряжение 277 В. Часто контроллеры и мониторы располагаются в местах, где нет 120 В, но присутствует 277 В.

      Надеюсь, эта информация будет полезной, и я не слишком утомил Вас физикой процесса извлечения нужного напряжения. Статья поможет Вам с выбором электроприборов, способных работать в европейских сетях 230 Вольт.

      Напряжение 660 вольт сколько фаз

      Технические характеристики аналогичны соответствующим реле в корпусе одномодульного исполнения. Например, характеристики реле ЕЛМ на напряжение АСв соответствует техническим характеристикам реле ЕЛМ, с учетом того что линейное напряжение не В, а другое. Обязательно посетите наши новые сайты KIP Каталог КИПиА. Преобразователи общепромышленного применения EI Многофункциональные векторные преобразователи частоты E


      Поиск данных по Вашему запросу:

      Схемы, справочники, даташиты:

      Прайс-листы, цены:

      Обсуждения, статьи, мануалы:

      Дождитесь окончания поиска во всех базах.

      По завершению появится ссылка для доступа к найденным материалам. ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 380 вольт что это? Зачем три фазы Как подключить однофазные приборы

      Зачем нужны 380 вольт, и как подключить 380 вольт 3 фазы, подключение электричества 380.


      Содержание: Переменное напряжение и его величины Напряжение в трехфазных цепях Схемы подключения потребителей к трём фазам Нюансы. Напряжение различают по роду тока: переменное и постоянное. Переменное может быть разной формы, основная суть в том, что с течением времени изменяется его знак и величина. У постоянного знак всегда одной полярности, а величина может быть стабилизированной или нестабилизированной.

      В наших розетках напряжение переменное синусоидальной формы. Выделяют разные его значения, чаще всего используются понятия мгновенное, амплитудное и действующее.

      Как понятно из названия, мгновенное напряжение — это количество вольт в конкретный момент времени. Вот как это выглядит на графике:. В трёхфазных цепях выделяют два вида напряжения — линейное и фазное. Чтобы разобрать их отличия нужно взглянуть на векторную диаграмму и график. Ниже вы видите три вектора Ua, Ub, Uc — это вектора напряжений или фаз. Этот угол соответствует таковому в простейших электрических машинах между обмотками полюсами. Если отразить вектор Ub так, чтобы сохранился его угол наклона, но начало и конец поменялись местами, его знак изменится на противоположный.

      Тогда установим начала вектора —Ub в конец вектора Ua, расстояние между началом Ua и концом —Ub будет соответствовать вектору линейного напряжения Uл. Простыми словами мы видим, что величина линейного напряжения больше чем фазного. Давайте разберем график напряжений в трёхфазной сети.

      Красной вертикальной линией выделено линейное напряжение межу фазой 1 и фазой 2, а желтой линией выделено фазное амплитудное фазы 2. Нагрузка к трёхфазной сети может быть подключена по трём или четырем проводам. Четвертый проводник — нулевой нейтральный.

      В зависимости от типа сеть может быть с изолированной нейтралью и глухозаземленной. Вообще при равномерной нагрузке три фазы можно подать и без нулевого провода.

      Он нужен для того, чтобы напряжения и токи распределялись равномерно и не было перекоса фаз , а также в качестве защитного. В глухозаземленных сетях, при пробое на корпус выбьет автоматический разъединитель или перегорит предохранитель в щите, так вы избежите опасности поражения электрическим током. Отлично то, что в такой сети у нас одновременно есть два напряжения, которые можно использовать исходя из требований нагрузки.

      К вам приходит три фазы, а в квартиру заведена одна из них и ноль. Таким образом, вы получаете в розетках В фазное , а между фазами в подъезде В линейное. Все двигателя, мощные нагреватели и прочая трёхфазная нагрузка может быть подключена по схеме звезды или треугольника.

      При этом большинство электродвигателей в борно имеют набор перемычек, которые в зависимости от их положения формируют звезду или треугольник из обмоток, но об этом позже. Что такое соединение звездой? Соединение звездой предполагает соединение обмоток генератора таким образом, когда концы обмоток соединяются в одну точку, а к началам обмоток подключается нагрузка.

      Звездой же соединяются и обмотки двигателя и мощных нагревателей, только вместо обмоток в них выступают ТЭНы. Давайте рассуждать на примере электродвигателя. При соединении его обмоток звездой линейное напряжение В приложено к двум обмоткам, и так с каждой парой фаз.

      Здесь вы видите сеть с глухозаземленной нейтралью провод N. На практике это выглядит так, как на фото борно электродвигателя:. Красным квадратом выделены концы обмоток, они соединены между собой перемычками, такое расположение перемычек в линию говорит о том, что они соединены по звезде. Синим цветом — питающие три фазы.

      На этом фото промаркированы начала W1, V1, U1 и концы W2, V2, U2 , обратите внимание на то, что они сдвинуты относительно начал, это нужно для удобного соединения в треугольник:. При соединении в треугольник к каждой обмотке приложено линейное напряжение, это приводит к тому, что протекают большие токи.

      Обмотка должна быть рассчитана на такое подключение. У каждого из способов включения есть свои достоинства и недостатки, некоторые двигателя вообще в процессе пуска переключаются со звезды на треугольник. В продолжение разговора о двигателях нельзя оставить без внимания вопрос выбора схемы включения. Дело в том, что обычно двигателя на своем шильдике содержат маркировку:. В первой строке вы видите условные обозначения треугольника и звезды, обратите внимание, треугольник идет первым.

      Если в вашей сети напряжение равно — значит нужно подключать двигатель в звезду. В то время как фазное всегда на 1,73 меньше, не зависимо от величины линейного. Исключением являются электрокраны и подобное, где может использоваться трансформатор с вторичными обмотками с линейным В.

      Но это скорее тонкости и специфика конкретных устройств. Новичкам запомнить проще так: фазное напряжение — это то, которое в розетке между фазой и нулем, линейное — в линии. Ваш e-mail не будет опубликован. Вы здесь: Главная База знаний Основы электротехники и электроники. Автор: Александр Мясоедов. Что такое линейное и фазное напряжение, каково их соотношение?

      Опубликовано: Снабжение электричеством городов, предприятий и жилищ ведется с помощью сети из трёх фаз. Так сложилось исторически, что трёхфазные машины переменного тока используются для генерирования электроэнергии и её потребления в электроустановках. Такое количество было выбрано для минимальных затрат на создание вращающегося магнитного поля или использования этой энергии в целях генерации электричества.

      Встречаются и специфичные 6-тифазные генераторы, в автомобилях например, но там они нужны для других целей. В этой статье мы будем вести речь о том, что собой представляют фазное и линейное напряжение в трёхфазных цепях, чем они связаны и в чем различие. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Другие статьи по теме Закон Кулона простыми словами. Как маркируются резисторы по мощности и сопротивлению — обзор стандартов.


      На столбе 4 провода, это 220 или 380?

      Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места?

      это напряжение между фазами, фазное это напряжение между Если он / вольт — включаете звездой, если он / вольт — то, У Вас двигатель /, в звезде напряжение всегда большее, т.е. . разное количество — его регулируют или ремонтируют, а потом регулируют.

      Вопрос на засыпку (о напряжениях фаза-ноль и фаза-фаза)

      Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: 1-vip , 9 июля в Разговоры. Товарищи, почему при однофазном подключении в россии получается вольт, а при трехфазном — ? Причем, как я понимаю, при 3-х фазном, это напряжение между двумя фазами. Ну а действительно, как померить напругу между 3-мя фазами? Единственное, что приходит в голову, — это смещение по фазе. А без смещения зачем три фазы, верно?

      Что такое линейное и фазное напряжение, каково их соотношение?

      Тема в разделе » Электроснабжение «, создана пользователем сосед2 , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. На столбе 4 провода, это или ?

      Электрическое напряжение — это энергетическая характеристика электрического поля.

      Количество фаз электрической цепи. 220 вольт сколько фаз

      Содержание: Переменное напряжение и его величины Напряжение в трехфазных цепях Схемы подключения потребителей к трём фазам Нюансы. Напряжение различают по роду тока: переменное и постоянное. Переменное может быть разной формы, основная суть в том, что с течением времени изменяется его знак и величина. У постоянного знак всегда одной полярности, а величина может быть стабилизированной или нестабилизированной. В наших розетках напряжение переменное синусоидальной формы. Выделяют разные его значения, чаще всего используются понятия мгновенное, амплитудное и действующее.

      Сетевое напряжение

      Трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на вольт. Если у Вас в доме или гараже есть ввод на Вольт, тогда обязательно покупайте компрессор или станок с трехфазным электродвигателем. Это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковые устройства и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к электросети Вольт. Подключить трех фазный двигатель возможно и в сеть Вольт с использованием конденсаторов по этой схеме. Но будет значительное падение мощности и эффективности его работы.

      если вольт получается с двух фаз то зачем тогда третья? Бывают и на другое напряжение, но это реже и не для быта. ГОСТ любые напряжения согласно ряда — 12/24/36///// и выше вольт.

      Количество фаз электрической цепи. 220 вольт сколько фаз

      Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка.

      Помощь — Поиск — Пользователи — Календарь. Всем присутствующим доброго времени суток. Нужен совет профессионалов. В электричестве я разбираюсь не очень, прошу сильно не пинать.

      В Северной , Центральной и частично Южной Америке низкое сетевое напряжение в сетях с раздёлённой фазой составляет В при частоте 60 Гц. Более высокое сетевое напряжение от В до 10 кВ уменьшает потери при передаче электроэнергии и позволяет использовать электроприборы с большей мощностью, однако, в то же время, увеличивает тяжесть последствий от поражения током неподготовленных пользователей от незащищённых сетей.

      Помощь — Поиск — Пользователи — Календарь. Перейти к полной версии этой страницы на форумах сайта Электрик: Индикатор напряжения. Можно ли однополюсным индикатором отвертка напряжения В проверить напряжение В? Не шибанет ли меня током и что будет с индикатором? Цитата Barbarian И как вы думаете кто даст ответ выдержит ли эта китайская отвертка.

      Я сам студен, но у меня разошлись мнение с преподавателем. Anat78 спасибо, сеть да , Bladiclab поэтому я и не стал писать наши мнения чтобы узнать ответ навернека. Bladiclab написал : Вопрос задан круто.


      Нормы на перекос фаз

      Когда мы определились с терминами, можно перейти к рассмотрению вопроса по существу. И тут становиться всё просто. Предположим, что все нагрузки у нас осветительные. Под этим термином понимают активные нагрузки, например в виде ламп накаливания.

      Ещё, предположим, что к одной из фаз подключено лампочек значительно больше чем к остальным. Токи, протекающие через них, по законам Кирхгофа будут протекать не только через нулевой проводник но, и через других потребителей. В результате падение напряжения на потребителях других фаз неизбежно вырастет. Это и вызывает перекос фаз.

      Все это можно объяснить и через напряжения. Большой ток одной из фаз создает небольшое, но вполне реальное падение напряжения в нулевом проводе. Это напряжение сдвинуто на угол 120о относительно других фаз. Поэтому напряжение, приложенное к их нагрузкам, является суммой фазного напряжения и напряжения на нулевом проводе.

      Крайним случаем перекоса фаз является однофазное замыкание на «землю». В этом случае токи короткого замыкания будут протекать и через потребителей, питающихся от двух других фаз что, неизбежно, вызовет перенапряжение в них.

      Ещё одним из случаев того же порядка является обрыв нулевого провода. При этом также нарушается баланс токов в нагрузках. Напряжения в сети могут изменяться крайне непредсказуемо, в зависимости от величины  нагрузки на каждую из фаз. Практики знают, что напряжения в бытовых розетках, в этих условиях могут достигать даже линейных значений. Ещё перекос фаз возникает при обрыве одного из фазных проводников. Такой режим называется неполнофазным.

      В любом случае перекос фаз ведёт к экономическим потерям, связанным с протеканием токов в нулевом проводнике. В теоретических основах электротехники (ТОЭ) для таких расчётов вводят понятия токов прямой, обратной и нулевой последовательностей.

      Ещё раз. Существенное увеличение тока одной из фаз трехфазной сети, потребители которой соединены в звезду, незамедлительно ведёт за собой увеличение напряжения на нагрузках других фазных проводов. При этом напряжение перегруженной фазы относительно нулевого провода понижается. Чем это чревато? У ламп накаливания значительно сокращается срок службы либо светоотдача, у асинхронных двигателей, подключенных к такой сети, ухудшается КПД. В конце концов, повышенное напряжение может вывести из строя электронные приборы.

      Ещё одно негативное явление это появление гармоник высших порядков при питании различных электрических машин от несбалансированной сети. Речь идет о двигателях, трансформаторах и генераторах. Это связанно с процессами, протекающими в их магнитопроводах. Гармоники высших порядков часто вызывают сбои в работе электронного оборудования. Поэтому при проектировании электрических сетей необходимо равномерно распределять нагрузки по фазам. Своды правил по проектированию считают предельным разброс нагрузок в 30% в распределительных щитках, а для вводных распредустройств 15%.

      Какие требования предъявляются к перекосу фаз нормативными документами? Основным документом, определяющим качество электроэнергии, является ГОСТ 13109-97. Его требования выражаются в терминах нулевых и обратных последовательностей. Не уверены, что стоит грузить читателя столь сложными материями.

      Конечно, выявить перекос фаз не сложно с помощью простейших приборов не прибегая к посторонней помощи. Но провести анализ причин перекоса фаз, выработать конкретные рекомендации по его устранению могут только профессиональные специалисты. Наша электролаборатория выполняет любые электротехнические измерения. Мы прошли государственную аккредитацию и имеем соответствующие документы. Мы с радостью поможем решить ваши проблемы.

      Сколько вольт 3 фазы? – JanetPanic.com

      Сколько вольт 3 фазы?

      В чем разница между однофазным и трехфазным? Электричество подключается либо на 230 или 240 вольт (однофазное, на что приходится большинство бытовых ситуаций), либо на 400 и 415 вольт (трехфазное).

      240 В однофазное или трехфазное?

      Электропитание

      240 В используется в США и некоторых частях мира. В США 120/240 В, 1 фаза, 3 провода, является стандартом для домов, а 240 В, 3 фазы, открытый треугольник, является стандартом для небольших зданий с большими нагрузками.В некоторых частях мира стандартом для дома является 240-вольтовая однофазная двухпроводная сеть.

      Всегда ли 480 В 3 фазы?

      480 В можно разделить на однофазные и трехфазные цепи. Трехфазные цепи 480 В являются наиболее распространенными энергосистемами, используемыми на промышленных предприятиях США, и считаются энергосистемами низкого напряжения.

      Как выглядит трехфазная вилка?

      Трехфазное питание подается по четырем проводам. Три провода под напряжением 120 вольт и один нейтральный. Три горячих провода в трехфазной цепи окрашены в черный, синий и красный цвета; белый провод является нейтральным, а зеленый провод используется для заземления.…

      Розетки 220 В трехфазные?

      Если имеется три или менее гнезда для вилки, розетка является однофазной, работающей от 110 до 125 вольт или от 220 до 250 вольт. Трехфазные розетки имеют как минимум четыре слота.

      Есть ли двухфазное питание?

      Двухфазная электроэнергия была многофазной системой распределения электроэнергии переменного тока в начале 20-го века. Осталось несколько двухфазных систем распределения, например, в Филадельфии, Пенсильвания; многие здания в центре города постоянно подключены к двухфазной сети и в Хартфорде, штат Коннектикут.

      Может ли 220В быть трехфазным?

      Как и в случае с однофазным напряжением, в Латинской Америке обычно встречается трехфазное напряжение в диапазоне 208 В, 220 В, 380 В и т. д. Такое оборудование, как электродвигатели, большие насосные системы, подъемники, большие компрессоры питаются от трехфазного напряжения.

      Можно ли получить 220В от 480В 3 фазы?

      Причина, по которой у вас возникли трудности, заключается в том, что однофазная нагрузка может работать от любой трехфазной цепи при условии, что напряжение правильное. Конвертер не нужен.Вам просто нужен трансформатор 480–240 В подходящего размера (или 480–120/240, если вам нужна нейтраль).

      В чем разница между однофазным напряжением 220 В и трехфазным напряжением 220 В?

      В чем разница между однофазным и трехфазным питанием? В однофазном источнике питания требуется только два провода, а именно фаза и нейтраль. С другой стороны, трехфазный источник питания работает только через три провода, включая трехжильные провода и нейтральный провод.

      220 В однофазное или двухфазное?

      220В это не 2 фазы, это просто 2 линии на одной фазе.Если бы у вас было 2 фазы, у вас было бы всего около 205 вольт. недостатком является то, что вы не знаете, что такое шпагат на каждой ноге.

      Почему нет двухфазного питания?

      Первоначальный ответ: почему нет двухфазных электрических вводов вместо трехфазных и однофазных? Для двухфазного питания нужны четыре проводника, по два на каждый или три проводника разного сечения. Для трех фаз нужны три проводника одинакового сечения. Это может быть причиной того, что.

      Однофазное напряжение 220 В в США?

      Однофазный, потому что отходит от одной обмотки трансформатора.Мы просто центрируем его, чтобы получить 120. 3 фазы исходят из 3 отдельных обмоток на вторичной обмотке трансформатора.

      В доме 220В однофазное?

      Дома в США подключены к однофазной сети 120/240 В, 60 Гц. Имеются розетки для нагрузки 120 или 240 В с номинальным током от 15 до 60 ампер в зависимости от требований к подключенному оборудованию.

      240 В, 3 фазы и 240 В, одна фаза • Панели OEM

      Питание 240 В используется в США и некоторых странах мира.В США 120/240 В, 1 фаза, 3 провода, является стандартом для домов, а 240 В, 3 фазы, открытый треугольник, является стандартом для небольших зданий с большими нагрузками. В некоторых частях мира стандартом для дома является 240-вольтовая однофазная двухпроводная сеть. Фактическое напряжение энергокомпании варьируется (220 В / 230 В / 240 В) в зависимости от региона, но для упрощения мы сосредоточимся на 240 В.

      120 / 240 В, одна фаза, 3 провода (1P3W)

      120/240 В, 1 фаза, 3 провода

      В США питание 240 В подается в дома и небольшие здания в виде силовой цепи 120/240 В 1P3W.Он обеспечивает 120 В для легких нагрузок (освещение, телевизор и т. д.) и 240 В для средних нагрузок (водонагреватели, компрессоры переменного тока и т. д.).

      МАКСИМАЛЬНАЯ МОЩНОСТЬ. В однофазной силовой цепи максимальная мощность рассчитывается как произведение напряжения на силу тока. Если мы предположим, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составит 200 x 240 следующим образом:

      • Ток (А): 200 А
      • Напряжение (В): 240 В
      • Максимальная мощность одной фазы
        • 48 кВА киловольт-ампер или
        • 48 кВт киловатт

      240 В, 3 фазы, открытый треугольник (3P4W)

      В США питание 240 В подается в небольшие здания с большими нагрузками в виде 3-фазного напряжения 240 В с открытым треугольником.Это похоже на 120/240 В, но также обеспечивает 3 фазы 240 В для больших нагрузок (машины и т. Д.). Ее часто называют «дикой ногой» или «высокой ногой» дельты, потому что одна ветвь (фаза B) отличается.

      • ХОРОШЕЕ. Это недорого для энергетической компании и обеспечивает однофазное напряжение 120 В / 240 В и трехфазное напряжение 240 В.
      • ПЛОХОЕ — «Дикая нога» или «Высокая нога» (Фаза B) могут вызвать проблемы, если вы не знаете, что это другое.
      • УГРОЗНОЕ — «Дикая нога» или «Высокая нога» (фаза B) имеет напряжение 208 В относительно нейтрали, поэтому она отличается от других.

      240 В, 3 фазы, 4 провода, открытый треугольник

      МАКСИМАЛЬНАЯ МОЩНОСТЬ. Максимальная мощность в силовой цепи конфигурации открытого треугольника немного сложнее, потому что вам нужно отдельно рассчитать одну и три фазы. Если мы предположим, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составит 200 x 240, рассчитанную следующим образом.

      • Ток (А): 200 А
      • Напряжение Вольт): 240 В
      • Максимальная однофазная мощность
        • 48 кВА киловольт-ампер или
        • 48 кВт киловатт
      • Максимальная 3-фазная мощность = 1-фазная мощность x 1.732
        • 83 кВА киловольт-ампер или
        • 83 кВт Киловатт

      240 В, одна фаза, 2 провода

      240 В, одна фаза, 2 провода

      В некоторых странах питание 240 В подается в дома и небольшие здания в виде двухпроводной однофазной цепи питания 240 В.

      МАКСИМАЛЬНАЯ МОЩНОСТЬ. В однофазной силовой цепи максимальная мощность рассчитывается как произведение напряжения на силу тока. Если мы предположим, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составляет 200 x 240, как показано ниже.

      • Ток (А): 200 А
      • Напряжение (В): 240 В
      • Максимальная мощность одной фазы
        • 48 кВА киловольт-ампер или
        • 48 кВт киловатт

      415Y / 240 В, 3 фазы, 4 провода (3P4W)

      415/240 В, 3 фазы, 4 провода

      В некоторых странах питание 240 В подается в здания с большими нагрузками в виде силовой цепи 415Y/240 В 3P4W.

      МАКСИМАЛЬНАЯ МОЩНОСТЬ. В схеме питания по схеме звезда максимальная мощность немного сложнее, потому что вам нужно отдельно рассчитать одну фазу и три фазы.Если предположить, что это силовая цепь на 200 А, то максимальная мощность рассчитывается следующим образом.

      • Ток (А): 200 А
      • Напряжение Вольт): 240 В
      • Максимальная мощность 1 фазы на фазу = 200 x 240
        • 48 000 вольт-ампер (ВА) на фазу или
        • 48 киловатт (кВт) на фазу.
      • Максимальная трехфазная мощность = 200 x 415 x 1,732
        • 144 кВА киловольт-ампер или
        • 144 кВт Киловатт

      Если 1-фазное питание 230 В, почему 3-фазное 400 В, а не 690 В?

      Когда однофазное напряжение питания составляет 220 В, почему трехфазное напряжение составляет 440 В, а не 660 В?

      Если на роторе генератора переменного тока есть три катушки обмотки, расположенные под углом 120° друг к другу, разница фаз в создаваемой ЭДС между тремя катушками будет составлять 120°.Эта многофазная система известна как трехфазная система питания. В то время как в однофазной системе существует только одно производимое напряжение (между фазой и нейтралью).

      В одном цикле 360°. Трехфазное питание разделено на три части, т. е. 360° за цикл, разделенное на 3, равно 120°. Таким образом, разность фаз между любыми двумя фазами или линиями составляет 120°. С другой стороны, однофазное питание имеет только одну синусоидальную волну переменного тока, то есть полные 360° за один полный цикл.

      Похожие сообщения:

      Теперь мы знаем, что

      Напряжение в однофазной системе питания:

      Однофазное напряжение = 230 В (фаза к нейтрали)

      Фазное напряжение (В PH ) = Линейное напряжение ÷ √3

      = 400 В ÷ √3 ≈ 230 В

      Примечание. Напряжение между фазой и нейтралью известно как Фазное напряжение (V PH ).

      Напряжение в трехфазной системе питания:

      Трехфазное напряжение = 400 В (фаза-фаза или фаза-фаза)

      Линейное напряжение (V L ) = √3 x Фазное напряжение

      = √3 x 230 В = 398 ≈ 400 В

      Примечание. Напряжение между двумя линиями (или фазами) известно как Line Voltage (V L ).

      Теперь перейдем к главному вопросу. Приведенные выше расчеты как для однофазной, так и для трехфазной системы питания основаны на Великобритании, ЕС и большинстве других стран, использующих одни и те же системы напряжения питания. e.грамм. 230 В в одной фазе, частота 50 Гц (120, 208 В (треугольник высокого напряжения), 240 В, 277 и 480 В и т. д. в США, Канаде, частота 60 Гц) и 400 В в трех фазах, 50 Гц (208 В, 240 В и 480 В и т. д. в США и Канада, 60 Гц). В некоторых странах используется версия для ЕС и Великобритании с небольшими вариациями. Например, в некоторых азиатских странах, например. В Индии, Пакистане и т. д. однофазное напряжение составляет 220 В, а трехфазное напряжение составляет 415–440 В.

      Основываясь на информации, мы несколько раз получали вопрос по электронной почте и в папке «Входящие» из следующих регионов:

      относится к сообщениям:

      Если однофазное напряжение питания составляет 220 В, почему трехфазное напряжение составляет 440 В, а не 660 В?

      Ну, вопрос выше немного сложный (и технически неправильный), поэтому я изменил название статьи на правильное (например,грамм. 230 В, однофазное и 400 В, трехфазное). Кроме того, давайте упростим вопрос как в техническом, так и в базовом подходе для таких дилетантов, как я.

      Прежде всего, когда они думают об однофазном напряжении 230 В, они просто умножают на 3 для трехфазного, как сложение 230 В в три раза следующим образом:

      = 230 В + 230 В + 230 В = 690 В

      Но это не подходит для трехфазной сети. Потому что создаваемые ЭДС в трехфазных системах являются не скалярными величинами, а векторными (скорее векторными, которые можно упростить векторными диаграммами) величинами, имеющими величину с направлением.Например, разность векторов для двух линий 230 В составляет 400 В.

      В этом случае эти векторные или векторные величины, имеющие разность фаз, не могут быть добавлены, как в KCL и KVL, которые относятся к мгновенным значениям, а не к среднеквадратичным или средним значениям.

      Сложение векторов на основе векторной диаграммы для системы питания 3-ϕ, где каждая линия имеет 230 В, разница векторов составляет почти 400 В для каждой фазы (либо фаза 1 и фаза 2, либо фаза 2 и фаза 3, либо фаза 3 и фаза 1 ).Это связано с фазовым углом между двумя фазами, который составляет 120 градусов, и все три фазы меняют направление во времени (в случае 230 В синусоида меняет свое направление 50 раз в секунду из-за частоты 50 Гц).

      Похожие сообщения:

      Правило косинуса (основной закон косинуса в тригонометрии ) показывает, что в трехфазной системе значение напряжения между любыми двумя фазами составляет 400 В вместо 660 или 690 В. Это применимо только при наличии трех фаз (т.грамм. три отдельных проводника на расстоянии 120 градусов друг от друга).

      в 2 = а 2 + б 2 – 2 ab cos N

      c = √ (a 2 + b 2 – 2 ab cos N)

      Ввод значений

      = √[230 В 2 + 230 В 2 – 2 x 230 В x 230 В x cos (120°)] = 398,37 В ≈ 400 В

      С другой точки зрения, если мы нарисуем синусоидальные волны трехфазных линий электропередач, которые находятся под углом 120 градусов к другим фазам, на графике ясно видно, что мы имеем только два положительных (+Ve) значения одновременно, а третье один отрицательный (-Ve).Мы рассчитываем только две из трех фаз, так как все они меняют направление во времени. Короче говоря, либо фазы 1 и 2, либо фазы 2 и 3, либо фазы 3 и 1 являются положительными, в то время как фаза 3, фаза 2 или фаза 1 являются отрицательными соответственно. Вот почему две фазы в трехфазной системе имеют 400 В вместо 600, 660 или 690 В.

      Например, разность фаз равна 400, если фазовый угол составляет 120° между V R и V Y , где значение V R и V Y = 230 В

      2 x 230 В Sin 120° ≈ 400 В

      Короче говоря, однофазное напряжение можно рассчитать из трехфазного напряжения и наоборот, используя следующую основную формулу.

      Однофазный на трехфазный

      • В PH x √3 = В Д
      • 230 В x 1,732 ≈ 400 В … (3ϕ)

      Трехфазный в однофазный

      • В Д ÷ √3 = В PH
      • 400 В ÷ 1,732 = 230 В … (1ϕ)

      Где; √3 = 1,732

      Заключительные пункты:

      • В однофазной системе уровень напряжения между фазой и нейтралью составляет 230 В
      • В трехфазной системе уровень напряжения между любыми двумя фазами из трех составляет 400 В, а не 415, 440, 660 или 690 В.Это возможно только в случае отклонения ±%, т.е. 400В±10% = 400В + 40В = 440В.

      Только для напряжения. Теперь, что касается Силы. Ну, это другой сценарий следующим образом.

      Похожие сообщения:

      Если 1-фазная мощность составляет 230 Вт, будет ли 3-фазная мощность составлять 400 Вт или 690 В?

      Мощность является аддитивной (в отличие от напряжения, как указано выше) и может быть суммирована как скалярное сложение, например. Мощность в линии 1 + линии 2 + линии 3.

      Мощность в однофазном питании = напряжение x ток



      Мощность в трехфазном питании = 3 x мощность в одной фазе

      • P = √3 x V L  x I L  x CosФ … Или
      • P = 3 x V PH x I PH  x CosФ

      Где:

      • P = мощность в ваттах
      • В L = Напряжение сети
      • I L = Линейный ток
      • В PH = Фазное напряжение
      • I PH = Фазный ток
      • CosФ = коэффициент мощности

      Вкратце, мощность в 3-фазной цепи равна P R + P Y + P B .Например, если мощность в однофазном режиме составляет 230 Вт, общая мощность в трехфазном режиме составит 3 x 230 Вт = 690 Вт.

      Поскольку мы прояснили основное понятие о запутанном и наиболее часто задаваемым вопросе, теперь вы действительно знаете, почему уровень напряжения в трех линиях электропитания составляет 400В вместо 440, 460 или 490В.

      Похожие сообщения:

      Какое напряжение для 3 фазы? – СидмартинБио

      Какое напряжение для 3 фазы?

      Для трехфазной сети вы соединяете линию 1 с линией 2 и получаете 208 вольт.В то же время вы [можете] подключить линию 2 к линии 3 и получить 208 вольт. И вы [можете] соединить линию 3 с линией 1 и получить 208 вольт.

      Где используется 380 вольт?

      Трехфазная электроэнергия (только для промышленного применения)

      Страна Трехфазное напряжение (вольт) Частота (Гц)
      Беларусь 380 В 50 Гц
      Бельгия 400 В 50 Гц
      Белиз 190 В / 380 В 60 Гц
      Бенин 380 В 50 Гц

      Напряжение 220 В однофазное или трехфазное?

      В целом для большинства рынков значение однофазного напряжения составляет 230 В.Однако в Латинской Америке обычно можно найти однофазное напряжение в диапазоне от 115 В, 127 В, 220 В и других. Такое оборудование, как освещение, микроволновые печи, автоматические ворота, портативное сварочное оборудование и т. д. питается от однофазного напряжения.

      3 фазы 415В или 440В?

      3-фазная система выражается линейными напряжениями. Напряжение в линии 440 вольт. Также напряжение между любой фазой и нейтралью для 3-фазной системы составляет 240 вольт. 440 В в 3-фазной системе представляет собой линейное напряжение, если вы рассчитаете напряжение по фазам, вы получите примерно такое же значение, как и для 1-фазной системы.

      Всегда ли 3 фазы 400 В?

      Для большинства рынков значение трехфазного напряжения составляет 400 В между фазами и 230 В между фазой и нейтралью. Электрическая мощность в системе, работающей с трехфазным напряжением, в три раза выше, чем если бы эта же система работала с однофазным напряжением, т.е. P (трехфазное напряжение) = 3 x P (однофазное напряжение).

      220 В однофазное или трехфазное?

      Сколько вольт в трехфазном напряжении?

      Страна Трехфазное напряжение (вольт) Частота (герц) Количество проводов (не включая заземляющий провод) Абу-Даби (не страна, а штат (эмират) в составе Объединенных Арабских Эмиратов) 400 В: 50 Гц: 3 , 4: Афганистан: 380 В: 50 Гц: 4: Албания: 400 В: 50 Гц: 4: Алжир: 400 В: 50 Гц: 4: Американское Самоа: 208 В: 60 Гц: 3, 4: Андорра: 400 В : 50 Гц …

      Какое стандартное напряжение и частота на Тайване?

      Какое напряжение и частота в Тайване? На Тайване стандартное напряжение составляет 110 В, а частота — 60 Гц.Вы можете пользоваться электроприборами на Тайване, если стандартное напряжение в вашей стране находится в пределах 110–127 В (как в США, Канаде и большинстве стран Южной Америки). Производители учитывают небольшие отклонения (плюс-минус 5%).

      Какие вилки и розетки в Тайване?

      На Тайване электрические вилки и розетки относятся к типу A и B. Стандартное напряжение 110 В, стандартная частота 60 Гц.

      Вам нужен преобразователь напряжения в Тайване?

      Если стандартное напряжение в вашей стране находится в диапазоне 220–240 В (как в Великобритании, Европе, Азии, Африке и Австралии), вам нужен преобразователь напряжения на Тайване.Некоторые говорят, что вы можете осторожно попробовать использовать свою технику на Тайване без преобразователя.

      Калькулятор 3-фазной мощности + формула (кВт в ампер, ампер в кВт)

      Довольно легко преобразовать кВт в ампер и ампер в кВт в простой однофазной цепи постоянного тока (по сравнению с расчетом трехфазной мощности). Для этого требуется только основной закон Ома; Вы можете просто использовать наш калькулятор кВт в ампер здесь для конвертации.

      В 3-фазной цепи переменного тока (обычно 3-фазный двигатель) преобразование ампер в кВт и кВт в ампер не так просто.Чтобы все упростить, мы создали 2 счетчика трехфазной мощности:

      1. Первый трехфазный калькулятор мощности преобразует кВт в ампер . Для этого мы используем формулу 3-фазной мощности с коэффициентом 1,732 и коэффициентом мощности (мы также рассмотрим эту формулу). Вы можете перейти к 3-фазному калькулятору кВт в ампер здесь.
      2. Второй Трехфазный калькулятор мощности почти таким же образом преобразует ампер в кВт. Мы применяем классическую формулу расчета тока трехфазного двигателя .Вы можете перейти к формуле 3-фазных ампер в кВт и калькулятору здесь.

      Чтобы понять, как работают эти калькуляторы, вот скриншот калькулятора трехфазной мощности:

      Пример работы первого калькулятора: 3-фазный двигатель, потребляющий 90 А и работающий от сети 240 В с коэффициентом мощности 0,8, будет производить 29,93 кВт электроэнергии.

      Прежде чем мы рассмотрим основы, давайте на небольшом примере проиллюстрируем, как работает расчет мощности в 1-фазной схеме по сравнению с 3-фазной схемой .

      Пример: Допустим, у нас есть кондиционер мощностью 6 кВт в сети 120 В. Вот сколько ампер он потребляет:

      • В однофазной цепи 6 кВт потребляет 50 ампер .
      • В 3-фазной цепи (с коэффициентом мощности 1,0 ) калькулятор 3-фазной мощности показывает, что тот же прибор мощностью 6 кВт потребляет 28,87 ампер .
      • В 3-фазной цепи (с коэффициентом мощности 0,6 ) калькулятор 3-фазной мощности показывает, что тот же прибор мощностью 6 кВт потребляет 48.11 ампер .

      Чтобы понять, почему мы получаем разную силу тока в трехфазной цепи, давайте сначала проверим, как эти силы рассчитываются по формуле трехфазной мощности:

      3-фазная формула мощности

      Вот простая формула, которую мы используем для расчета мощности в однофазной цепи постоянного и переменного тока:

      P (кВт) = I (Ампер) × V (Вольт) ÷ 1000

      По сути, мы просто умножаем амперы на вольты. Коэффициент «1000» предназначен для преобразования Вт в кВт; мы хотим, чтобы результирующая мощность была в киловаттах.1 кВт = 1000 Вт.

      По сравнению с этим, формула трехфазной мощности немного сложнее. Вот уравнение трехфазной мощности:

      P (кВт) = ( I (А) × V (В) × PF × 1,732) ÷ 1000

      Как мы видим, электрическая мощность в 3-х фазной цепи переменного тока зависит от:

      • I (Ампер) : Электрический ток , измеряется в амперах. Чем больше у нас ампер, тем больше у нас мощность в трехфазной цепи.
      • В (Вольты) : Электрический потенциал , измеренный в вольтах.Чем больше у нас вольт, тем больше у нас мощность в трехфазной цепи.
      • PF : Коэффициент мощности , это число от -1 до 1 (на практике от 0 до 1). Коэффициент мощности определяется как отношение активной мощности к полной мощности. Если ток и напряжение совпадают по фазе, коэффициент мощности равен 1. В трехфазной цепи ток и напряжение не совпадают по фазе; таким образом, коэффициент мощности будет где-то между 0 и 1. Он учитывает отношение реальной/полной мощности и иногда выражается в виде среднеквадратичного значения тока.Чем выше PF, тем больше кВт имеет 3-фазная цепь.
      • 1,732 коэффициент : Это константа при расчете 3-фазной мощности. Это следует из вывода этого уравнения. Точнее, мы получаем квадратный корень из 3 (√3).
      • 1000 фактор : Это еще одна константа. Он преобразует ватты в киловатты, потому что мы обычно предпочитаем иметь дело с киловаттами, а не с ваттами.

      Поскольку нам нужно использовать коэффициент мощности для расчета кВт из ампер, эта формула также известна как «формула трехфазного коэффициента мощности».

      Мы можем использовать это уравнение для разработки первого калькулятора: калькулятор трехфазной мощности (см. ниже).

      Примечание. Позже мы также увидим, как можно использовать формулу трехфазного тока для разработки калькулятора силы тока трехфазного двигателя. Он преобразует кВт в ампер в трехфазных цепях, что очень важно в конструкции электродвигателя.

      Калькулятор 3-фазной мощности: Ампер в кВт (1-й калькулятор)

      Вы можете свободно использовать этот калькулятор для преобразования ампер в кВт в 3-фазной цепи. Вам необходимо ввести силу тока, напряжение и коэффициент мощности (от 0 до 1, для каждой цепи свой):



      Как видите, чем больше у вас ампер и вольт, тем мощнее у вас трехфазный электродвигатель.Точно так же более высокий коэффициент мощности пропорционален более высокой выходной мощности.

      Вы можете использовать этот пример, чтобы увидеть, как работает калькулятор трехфазной мощности: Двигатель 100 А в трехфазной цепи 240 В с коэффициентом мощности 0,9 производит 37,41 кВт электроэнергии. Вставьте эти 3 величины в калькулятор, и вы должны получить тот же результат.

      Теперь о формуле расчета тока трехфазного двигателя:

      Формула трехфазного тока

      Как мы уже видели, эта трехфазная формула мощности вычисляет, сколько кВт электроэнергии будет потреблять двигатель, учитывая свой ток:

      P (кВт) = ( I (Ампер) × V (Вольт) × PF × 1.732) ÷ 1000

      Чтобы вычислить, сколько ампер имеет двигатель с определенной мощностью кВт, мы должны немного изменить это уравнение. Получаем формулу трехфазного тока так:

      I (Ампер) = P (кВт) × 1000 ÷ (В (В) × PF × 1,732)

      Используя эту формулу мощности, мы можем, например, рассчитать 3-фазный двигатель в кВт в амперах. Обратите внимание, что если трехфазный двигатель с более низким напряжением и более низким коэффициентом мощности будет потреблять больше ампер для получения той же выходной мощности.

      Вот калькулятор, основанный на формуле трехфазного тока:

      Расчет силы тока трехфазного двигателя: кВт в силу тока (2-й калькулятор)

      Чтобы рассчитать силу тока из кВт, необходимо ввести мощность в кВт, напряжение и коэффициент мощности трехфазного двигателя. Калькулятор будет динамически рассчитывать силу тока (в амперах) на основе введенных вами данных:

      .



      Вы можете использовать этот пример, чтобы проверить, правильно ли вы используете калькулятор трехфазного тока: Допустим, у нас есть двигатель 200 кВт в трехфазной цепи 480 В с 0.8 коэффициент мощности . Такой двигатель потребляет 300,70 ампер. Вы можете вставить эти числа в калькулятор и посмотреть, получите ли вы правильный результат.

      В общем, мы надеемся, что эти калькуляторы помогут вам определить мощность и токовые характеристики электродвигателей. Если у вас есть какие-либо вопросы, вы можете использовать комментарии ниже, и мы постараемся вам помочь.

      404 WOODWEB ERROR

       -Lumber-Gram
      Machinery Exchange
       -Machinery-Gram
      Объявления Exchange
      База знаний
      База знаний: поиск или просмотр
      Клеи, склеивание и ламинирование
      – Клеи и склеивающие вещества
      Агенты
      — Оборудование для склеивания и зажима
      Архитектурный Столярные изделия
       – Индивидуальные Столярные изделия
      — Двери и
      винда
       -Напольное покрытие
       – Общие
       – столярные изделия Установщик
       -токарный станок Токарная обработка
       – Молдинги
       – Столярные работы
      Реставрация
       – Лестницы
       -Стандартный
      Производство

      Бизнес
       – Сотрудник Отношения
       -Оценка —
      Бухгалтерский учет —
      Рентабельность
      -Юридический
      -Маркетинг
      -Растение Управление
       -Проект
      Управление
      -Продажи

      Изготовление шкафов
       — Коммерческий
      Краснодеревщик
      -Обычай Шкаф
      Конструкция
      -Кабинет Дизайн
       – Шкаф Дверь
      Конструкция
      -Генерал
      -Установка
      -Жилой
      Краснодеревщик
      -Магазин Светильники
      Компьютеризация
       -Программное обеспечение
       -CAD и дизайн
       -ЧПУ Машины
      и Техники
      Пыль Сбор, безопасность, эксплуатация установки
       – Общие сведения
      -Материал Обработка
       -дерево Отходы
      Утилизация
      -Безопасность Оборудование
      — Опасность
      Связь

      Отделка
       — Общий
      Дерево Отделка
       -Высокая Скорость
      Производство
      — Отделка

      Лесное хозяйство
      — Агро-лесное хозяйство
      -Лес Продукт
      Лаборатория Артикул
       -Дерево Вредители и
      Болезни
      -древесина Сбор урожая
       -Дерево Посадка
       -Вудлот
      Менеджмент

      Мебель
       – Пользовательский Мебель
       -Мебель Дизайн
      — Общий
      -Мебель
      Производство
      -Открытый Мебель
       -Мебель Ремонт
       -Мебель
      Репродукция
      -Реставрация

      Ламинирование и Solid Surfacing
      — Производство
      Методы
      -Материалы
      -Оборудование

      Пиломатериалы и Фанера
       -Покупка
      -Хранилище
      -Дерево
      Идентификационный номер
      -Общая панель

      Обработка
      – Общая
      -Машина Настройка и обслуживание

      Основной Обработка
       — Воздух Сушка
      Пиломатериал
      -Печь Строительство
       -Печь Операция
       -Пиломатериалы Сортовая принадлежность
       – Лесопильное производство
      — Вудлот
      Управление
      -Урожай Формулы
      Массивная древесина Механическая обработка
       -Общие
      -Настраивать и
      Техническое обслуживание
      -Инструмент
      -Инструмент Шлифовка
      Шпон
       — Машины
      -Обработка и
      Производство
      -Техника

      Дерево Инженерное дело
       – Общее
      -Древесина Свойства
      Деревообработка Разное
      — Аксессуары
      -Изгиб Дерево
       – Лодка Строение
       – Лодка Ремонт
       -Резьба
      -Мюзикл
      Инструменты
      -Картина Кадры
       -Инструмент Техническое обслуживание
       -Деревообработка

      электрический — Почему я вижу напряжение на нейтральном проводе от моего трехфазного источника питания?

      В трехфазных системах имеется три «горячих» линии (L1, L2, L3).Часто также будет нейтраль (N) и земля (G). Нейтраль и земля должны быть соединены вместе на вашем служебном вводе). Все три линии отстоят друг от друга на 120 градусов. Нагрузки могут быть присоединены либо по схеме «звезда», либо по схеме «треугольник». В жилых помещениях часто подаются только две из трех фаз (и разные дома получат разные пары фаз, чтобы сбалансировать их).

      В конфигурации треугольника нагрузки подключаются между фазами (и нейтраль не нужна).Эта конфигурация является обычной для больших двигателей и в промышленных условиях. В некоторых конфигурациях треугольником клемма вторичной обмотки трансформатора заземлена и обеспечивает нейтраль. Клемма заземления может быть либо одной из трех линий, либо центральным отводом катушки между двумя линиями (создавая конфигурацию треугольника с высоким плечом, поскольку одна из линий имеет гораздо более высокий потенциал (по отношению к земле), чем две другие). ).

      В конфигурации «звезда» нагрузки подключаются между линией и нейтралью.Основываясь на вопросе, я считаю, что это используемая конфигурация. Энергетическая компания поставляет три фазы и нейтраль, а заказчик поставляет землю. Обычно нейтраль подключается к земле (которая связана с металлическими стержнями в земле, водопроводными трубами и т. д.). Если нагрузка правильно сбалансирована (это означает, что по каждой фазе протекают одинаковые токи), токи нейтрали будут равны нулю, и нейтраль не будет использоваться.

      Однако три линии редко бывают точно сбалансированы, поэтому будет протекать нейтральный ток, основанный на разнице токов в трех фазах.

      Моя гипотеза состоит в том, что нейтраль в здании неправильно подключена к трансформатору энергетической компании. Без хорошего соединения нейтрали напряжение нейтрали не удерживается на уровне потенциала земли (сопротивление заземления обычно составляет 1-20 Ом). Напряжение нейтрали будет дрейфовать в сторону наиболее загруженной линии (поскольку она образует делитель напряжения). Например, если L1 имеет большую нагрузку, а L2/L3 слабо нагружены, напряжение нейтрали будет подтянуто к L1, в результате чего напряжения L2-N и L3-N станут намного выше их номинального напряжения.

      Итак, решение проблемы заключается в ремонте нейтрального соединения между панелью выключателей здания и трансформатором энергетической компании. Это может быть плохое соединение нейтрали в панели выключателя или неисправный трансформатор. Ремонт может быть опасным, потому что проблема может заключаться в отрезке кабеля, который нельзя легко отключить (если обрыв произошел до главного выключателя здания). Скорее всего, потребуется сотрудничество с энергетической компанией, чтобы отключить вашу услугу или проверить их трансформатор.

      У этой проблемы есть аналог в расщепленной системе, которая распространена в США, и на этом сайте есть сопутствующие вопросы:

      .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
