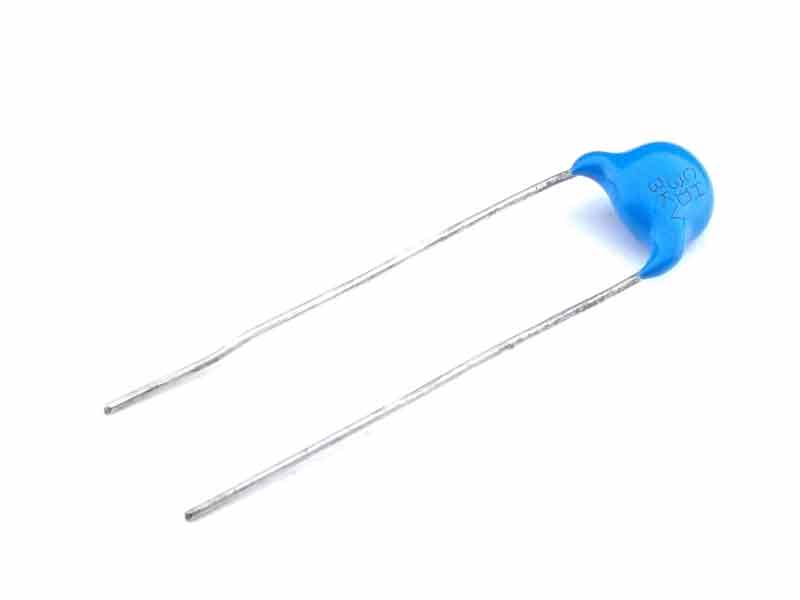

Что такое керамический конденсатор и как он устроен
Керамический конденсатор — это пассивный электронный компонент, который способен накапливать и хранить электрический заряд. Его конструкция состоит из двух металлических пластин (обкладок), разделенных диэлектриком из керамического материала.
Основные элементы керамического конденсатора:
- Обкладки — тонкие металлические пластины, обычно из серебра или сплавов на его основе
- Керамический диэлектрик — изолирующий слой между обкладками
- Внешние контакты — для подключения к электрической цепи
- Защитное покрытие — предохраняет внутренние элементы от внешних воздействий
Принцип работы керамического конденсатора основан на способности диэлектрика поляризоваться под действием электрического поля. При подаче напряжения на обкладки в диэлектрике происходит смещение зарядов, что позволяет конденсатору накапливать энергию.
Основные характеристики керамических конденсаторов
При выборе керамического конденсатора необходимо учитывать следующие ключевые параметры:
- Емкость — способность конденсатора накапливать электрический заряд, измеряется в фарадах (Ф)
- Рабочее напряжение — максимально допустимое напряжение между обкладками
- Допуск (погрешность) — отклонение фактической емкости от номинального значения
- Температурный коэффициент емкости (ТКЕ) — изменение емкости при колебаниях температуры
- Тангенс угла диэлектрических потерь — характеризует потери энергии в конденсаторе
- Сопротивление изоляции — сопротивление диэлектрика постоянному току
- Собственная индуктивность — паразитный параметр, влияющий на работу на высоких частотах
Как правильно читать маркировку керамического конденсатора? Обычно на корпусе указывается емкость в пикофарадах (пФ) и допуск. Например, маркировка «102K» означает емкость 1000 пФ (102 = 10*10^2 пФ) с допуском ±10% (K).
Типы керамических диэлектриков и их свойства
Керамические конденсаторы различаются по типу используемого диэлектрика. Наиболее распространены следующие группы:
Класс I (COG/NPO)
- Высокая стабильность параметров
- Низкие диэлектрические потери
- Линейная зависимость емкости от температуры
- Применение: прецизионные и высокочастотные схемы
Класс II (X7R, X5R, Y5V)
- Высокая диэлектрическая проницаемость
- Большая емкость при малых размерах
- Нелинейная зависимость емкости от температуры и напряжения
- Применение: фильтрация, развязка питания
Класс III (Z5U)
- Максимальная удельная емкость
- Сильная зависимость параметров от внешних условий
- Высокие диэлектрические потери
- Применение: некритичные к стабильности цепи
Как выбрать оптимальный тип диэлектрика? Это зависит от требований к стабильности параметров, рабочей частоты и условий эксплуатации устройства.
Преимущества и недостатки керамических конденсаторов
Керамические конденсаторы обладают рядом достоинств и ограничений по сравнению с другими типами конденсаторов.
Основные преимущества:
- Широкий диапазон емкостей и рабочих напряжений
- Малые габариты при высокой удельной емкости
- Низкая собственная индуктивность
- Хорошие высокочастотные характеристики
- Высокая надежность и длительный срок службы
- Нечувствительность к влажности
Основные недостатки:
- Зависимость емкости от температуры (особенно для классов II и III)
- Изменение емкости под воздействием механических напряжений
- Нелинейность емкости от приложенного напряжения
- Относительно высокая стоимость для больших емкостей
Как учитывать эти особенности при проектировании? Необходимо выбирать тип диэлектрика в соответствии с требованиями к стабильности параметров и условиями эксплуатации устройства.
Области применения керамических конденсаторов
Благодаря своим уникальным свойствам, керамические конденсаторы широко используются в различных областях электроники:
- Высокочастотные схемы и СВЧ-техника
- Фильтрация и подавление помех
- Развязка цепей питания
- Времязадающие цепи
- Резонансные контуры
- Снаббер-цепи в силовой электронике
- Накопители энергии в импульсных схемах
Где чаще всего можно встретить керамические конденсаторы? Они применяются практически во всех современных электронных устройствах: смартфонах, компьютерах, телевизорах, автомобильной электронике, промышленном оборудовании.
Как правильно выбрать керамический конденсатор
При выборе керамического конденсатора для конкретного применения следует учитывать несколько ключевых факторов:
- Требуемая емкость и допуск
- Рабочее напряжение
- Диапазон рабочих температур
- Стабильность параметров (выбор класса диэлектрика)
- Частотный диапазон работы устройства
- Габаритные ограничения
- Метод монтажа (THT или SMD)
На что еще обратить внимание при выборе? Важно учитывать особенности конкретного применения, например, необходимость работы в условиях сильных вибраций или воздействия агрессивных сред.
Современные тенденции в производстве керамических конденсаторов
Индустрия керамических конденсаторов постоянно развивается, стремясь удовлетворить растущие потребности электронной промышленности. Основные направления развития включают:
- Миниатюризация компонентов
- Увеличение удельной емкости
- Повышение рабочих напряжений и токов
- Улучшение температурной стабильности
- Снижение эквивалентного последовательного сопротивления (ESR)
- Разработка новых керамических материалов
Какие инновации ожидаются в ближайшем будущем? Ведутся разработки керамических конденсаторов с улучшенными высокочастотными характеристиками для применения в устройствах 5G и IoT, а также создание компонентов, способных работать при экстремальных температурах для автомобильной и аэрокосмической отраслей.
Особенности монтажа и эксплуатации керамических конденсаторов
Правильный монтаж и эксплуатация керамических конденсаторов важны для обеспечения их надежной работы и долговечности. Ключевые моменты, на которые следует обратить внимание:
- Соблюдение температурного профиля пайки
- Предотвращение механических напряжений при монтаже
- Учет влияния паразитных параметров монтажа
- Защита от влаги и агрессивных сред
- Обеспечение адекватного теплоотвода
Как избежать типичных ошибок при работе с керамическими конденсаторами? Важно не превышать максимально допустимое напряжение, учитывать снижение емкости при повышении постоянного напряжения (особенно для конденсаторов класса II и III), а также избегать механических воздействий, способных вызвать микротрещины в керамике.
