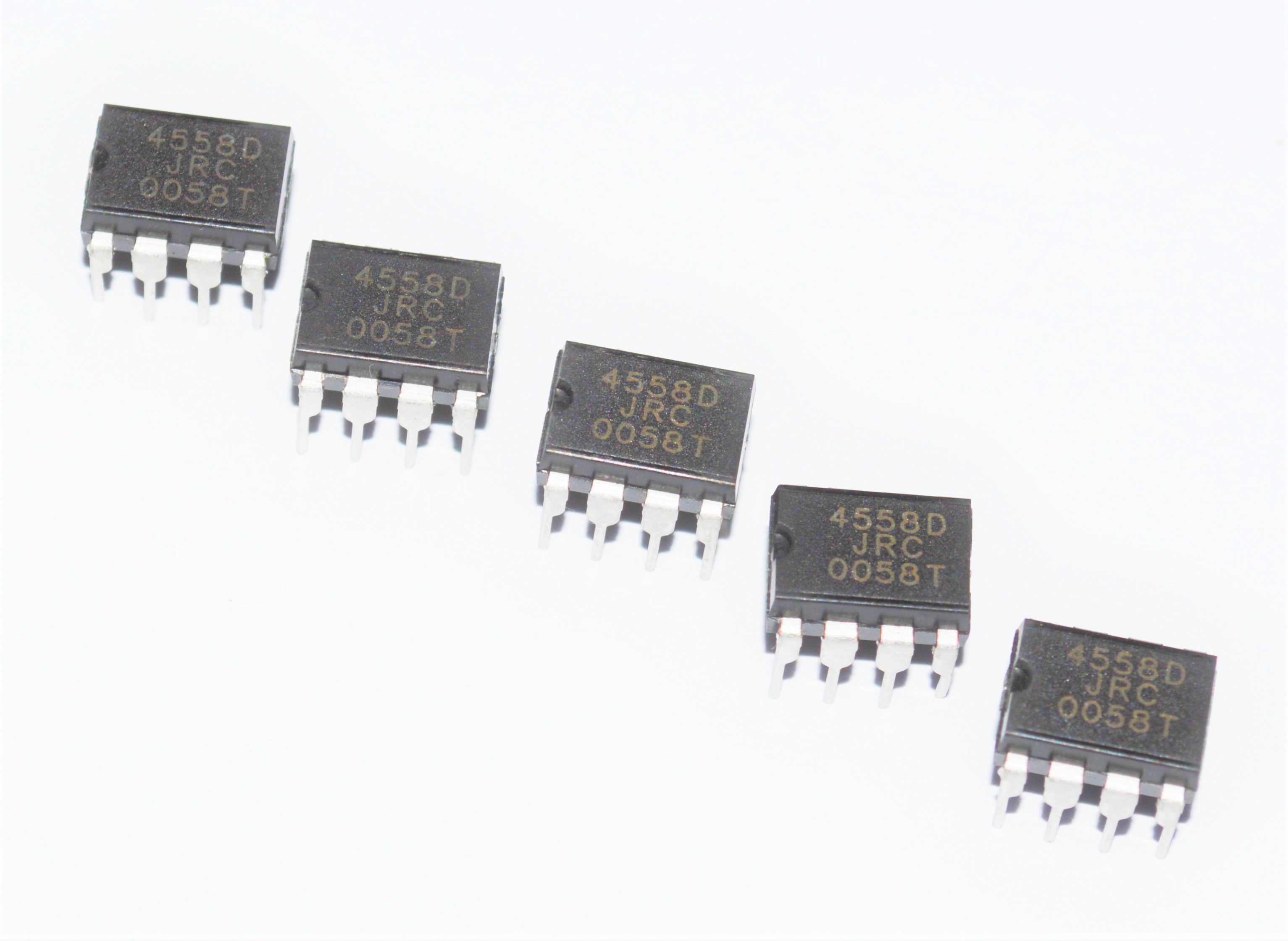

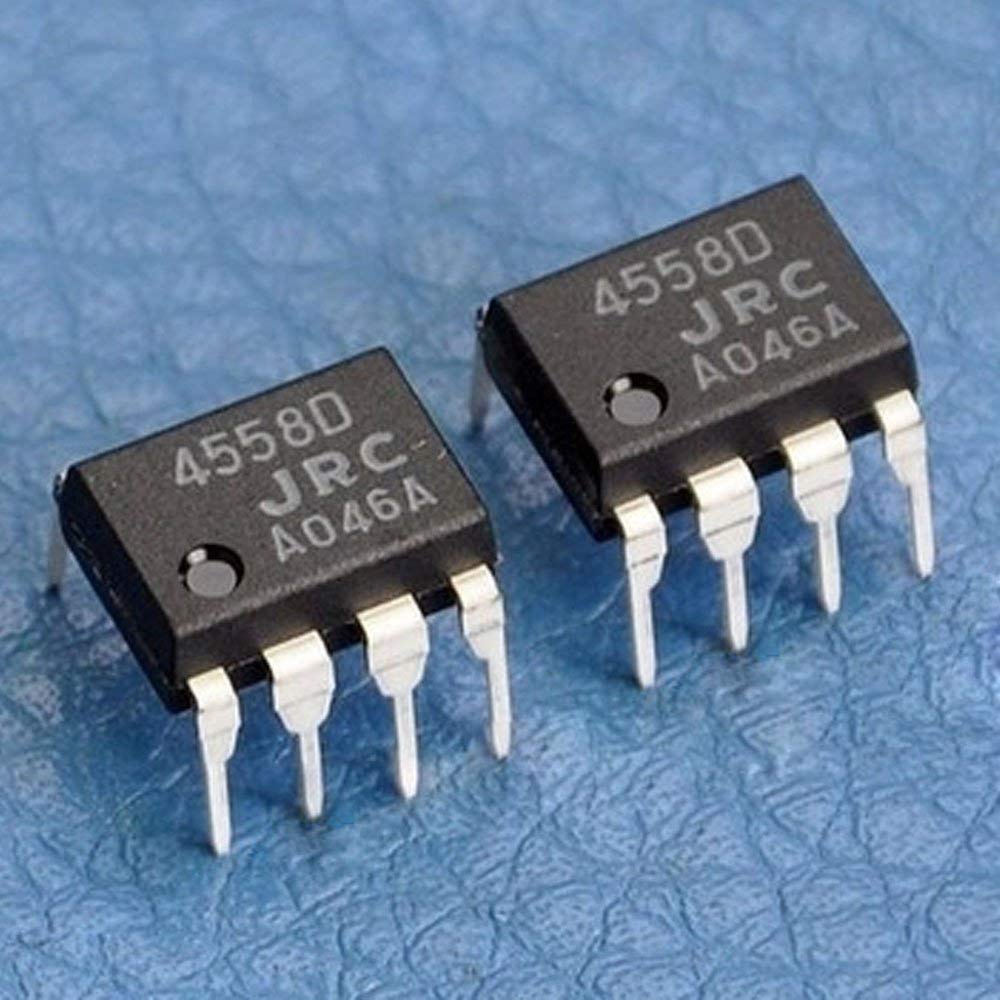

4558D как проверить работоспособность

Интересно, подумал тогда, либо перегрел его когда паял, что вряд ли, либо купил неисправный. Снова пошёл в магазин, купил ещё один, но решил проверить его перед тем как запаивать и о чудо, этот то же неисправный, но теперь его хоть можно вернуть продавцу, судя по всему, у него таких целая партия.

Но разбираться времени не было, пошёл в другой магазин и купил такой же ОУ, но уже за 4$, при покупке договорились, что если он не заработает то, принесу его обратно. Пришёл домой, проверил — работает, запаял — работает. Вывод из этого можно сделать следующий, после покупки детали, перед тем как её запаивать желательно проверить, а продавец, скорее всего, заказал партию этих ОУ с Китая и когда получил, не проверил, это и понятно когда у тебя целый магазин с радиодеталями проверять все устанешь.

К чему всё это писал, после этого поискал эти ОУ на али и когда нашёл их был приятно удивлён, на те деньги, которые потратил у себя в городе чтобы купить исправный ОУ(4$) в Китае можно было купить 5 штук, но они были в корпусе soic8, а имея негативный опыт, описанный выше, конечно же, хотелось их проверить когда они придут.

Решить этот вопрос можно было несколькими способами, вытравить макетку, в которую можно было впаивать ОУ каждый раз, с другой стороны, чтобы не впаивать можно было просто прижимать ОУ к плате прищепкой, уже лучше, но есть вариант ещё интереснее, так как часто приходиться иметь дело с soic8, решил поискать ZIF адаптер soic8 – dip8, тогда можно будет собрать схему на breadboard, что значительно ускорит процесс.

Интересно, подумал тогда, либо перегрел его когда паял, что вряд ли, либо купил неисправный. Снова пошёл в магазин, купил ещё один, но решил проверить его перед тем как запаивать и о чудо, этот то же неисправный, но теперь его хоть можно вернуть продавцу, судя по всему, у него таких целая партия.

Но разбираться времени не было, пошёл в другой магазин и купил такой же ОУ, но уже за 4$, при покупке договорились, что если он не заработает то, принесу его обратно. Пришёл домой, проверил — работает, запаял — работает. Вывод из этого можно сделать следующий, после покупки детали, перед тем как её запаивать желательно проверить, а продавец, скорее всего, заказал партию этих ОУ с Китая и когда получил, не проверил, это и понятно когда у тебя целый магазин с радиодеталями проверять все устанешь.

К чему всё это писал, после этого поискал эти ОУ на али и когда нашёл их был приятно удивлён, на те деньги, которые потратил у себя в городе чтобы купить исправный ОУ(4$) в Китае можно было купить 5 штук, но они были в корпусе soic8, а имея негативный опыт, описанный выше, конечно же, хотелось их проверить когда они придут. Решить этот вопрос можно было несколькими способами, вытравить макетку, в которую можно было впаивать ОУ каждый раз, с другой стороны, чтобы не впаивать можно было просто прижимать ОУ к плате прищепкой, уже лучше, но есть вариант ещё интереснее, так как часто приходиться иметь дело с soic8, решил поискать

ZIF адаптер soic8 – dip8, тогда можно будет собрать схему на breadboard, что значительно ускорит процесс.

Ранее из магнитолы были выведены линейные выходы, что описано в первой части статьи (Линейные выходы (Часть 1)). Но, как выяснил, есть следующие минусы
1) Уровень сигнала достаточно слаб. При привычном прослушивании музыки на громкости в районе 10 единиц на усилителе уровень входа завернут почти в максимум
2) Из-за низкого уровня есть сильные помехи от сигналки, т. к. любой мало-мальский сигнал помехи сильно «конкурирует» с полезным сигналом. Происходит каждый раз, когда сигналка посылает какой-либо сигнал. Например, если с брелока запросить состояние авто. Но это я не делаю, у меня нет брелока от сиги, т.к. slave-режим. Но вот очень напрягает сильный треск в момент автозапуска при нажатии на тормоз, когда работа двигателя из поддержки зажигания переходит в обычный режим, сигналка как раз посылает сигнал в антенну, что перешла в обычный режим.

Выбор был между готовым конструктором от МастерКИТ (BM2118), цена вопроса 610 р. Либо попробовать собрать самодельный предусилитель, обошлось в 190р за микросхему, остальные детали нашел в закромах. Сделать самоделку было решено так же по той причине, что в готовом радиоконструкторе стоит ОУ непонятно какого качества. А в найденной мною схеме используется операционник OPA2134, который, если не врет яндекс, используется в аппаратуре HI-FI и даже HI-END класса. Есть полный аналог этому операционнику NJM4558D, совпадает все полностью — и сама схема и даже номиналы обвеса. Цена 33 р. Точнее даже сказать, что я нашел схему на 4558, но так как операционники совпадают, то решил в этой схеме заменить 4558 на 2134. Так же нашел в инете, что некоторые люди в простенькой аппаратуре 4558 меняют на 2134 просто перепаивая их местами. Цена за 2134 небольшая, поэтому экономить не вижу смысла.
Схема

Схема печатной платы

Найденные мною детали несколько отличаются в размерах от найденной, поэтому я начертил свою согласно своим размерам. К тому же спецы советуют использовать в звуковом тракте пленочные кондеры, а у меня как раз нашлись такие К73-17 от старой советской аппаратуры. Он больше по размеру, чем керамика, но на плате места хватает.

Плата вытравлена, отверстия просверлены, детали впаяны

Плата установлена на заднюю стенку магнитолы, места между стенкой и CD-приводом как раз хватает

Предусилитель сделан только на фронтальные каналы, т.к. задние ввиду их сильно заниженного уровня еще с ЦАПа, не используются, а раскладка зада от переда происходит прямо во внешнем усилителе.

Питание платы с пина 18, который запитывает внешнюю антенну.
Что в итоге:
1) Уровень сигнала очень сильно повысился. Если раньше уровень входа на внешнем усилке стоял почти в максимум, то теперь он в самый минимум. При первом включении уровень громкости оказался выше прежнего даже на 1 единице громкости в магнитоле.
2) Помехи от сигналки почти пропали. Они, конечно, не ушли полностью, все равно треск слышен, но он такой слабый, что слышно только если либо при выключенном звуке, либо если музыка играет очень тихо, что в принципе не напрягает.
3) Звук немного изменился. Он не стал хуже, он стал просто немного другим. До этого не хватало верхов, они были подняты на +5, т.е. настройки маги были 0/0/+5, теперь с верхами все хорошо, но средних стало чуть больше, голос стал сильнее выделятся, пришлось средние убавить, теперь 0/-5/0. Но тут еще грешу на акустику, т.к. спереди мидбасы поменяны на DD, но так как я из брал через авито по дешевке, то они достались мне без кроссоверов и пищалок.
Кроссы собраны самопально от другого комплекта, а пищалки вообще остались родные. Чувствуется несогласованность комплекта. По плану перед будет заменен на другой комплект, а DDшки переедут назад.

Итог: результатом доволен, предусилок штатной маге очень нужен.

=====
ps: месяц спустя я решил сделать небольшую доработку. Дело в том, что при выключении предусилок дает небольшой, но заметный щелчок. Занес домой магу, подключил к домашнему усилителю — так же щелкает. А раз до внедрения предусилителя не щелкало, то виновата именно эта часть. Поэтому самый простой вариант дать ей время еще поработать в момент отключения внешнего усилка. А уже после его отключения пусть отрубается и предусилок. Городить таймер времени дело невыгодное. Сама по себе схема потребляет мизерное количество энергии. Поэтому проще всего поставить на входе мощный кондер и отгородить его от «внешнего мира» любым диодом. Это будет еще держать энергию хотя бы 1 секунду, этого вполне достаточно.

4558D как проверить работоспособность

Интересно, подумал тогда, либо перегрел его когда паял, что вряд ли, либо купил неисправный. Снова пошёл в магазин, купил ещё один, но решил проверить его перед тем как запаивать и о чудо, этот то же неисправный, но теперь его хоть можно вернуть продавцу, судя по всему, у него таких целая партия.

Но разбираться времени не было, пошёл в другой магазин и купил такой же ОУ, но уже за 4$, при покупке договорились, что если он не заработает то, принесу его обратно. Пришёл домой, проверил — работает, запаял — работает. Вывод из этого можно сделать следующий, после покупки детали, перед тем как её запаивать желательно проверить, а продавец, скорее всего, заказал партию этих ОУ с Китая и когда получил, не проверил, это и понятно когда у тебя целый магазин с радиодеталями проверять все устанешь.

К чему всё это писал, после этого поискал эти ОУ на али и когда нашёл их был приятно удивлён, на те деньги, которые потратил у себя в городе чтобы купить исправный ОУ(4$) в Китае можно было купить 5 штук, но они были в корпусе soic8, а имея негативный опыт, описанный выше, конечно же, хотелось их проверить когда они придут. Решить этот вопрос можно было несколькими способами, вытравить макетку, в которую можно было впаивать ОУ каждый раз, с другой стороны, чтобы не впаивать можно было просто прижимать ОУ к плате прищепкой, уже лучше, но есть вариант ещё интереснее, так как часто приходиться иметь дело с soic8, решил поискать

ZIF адаптер soic8 – dip8, тогда можно будет собрать схему на breadboard, что значительно ускорит процесс.

Интересно, подумал тогда, либо перегрел его когда паял, что вряд ли, либо купил неисправный. Снова пошёл в магазин, купил ещё один, но решил проверить его перед тем как запаивать и о чудо, этот то же неисправный, но теперь его хоть можно вернуть продавцу, судя по всему, у него таких целая партия.

Но разбираться времени не было, пошёл в другой магазин и купил такой же ОУ, но уже за 4$, при покупке договорились, что если он не заработает то, принесу его обратно. Пришёл домой, проверил — работает, запаял — работает. Вывод из этого можно сделать следующий, после покупки детали, перед тем как её запаивать желательно проверить, а продавец, скорее всего, заказал партию этих ОУ с Китая и когда получил, не проверил, это и понятно когда у тебя целый магазин с радиодеталями проверять все устанешь.

К чему всё это писал, после этого поискал эти ОУ на али и когда нашёл их был приятно удивлён, на те деньги, которые потратил у себя в городе чтобы купить исправный ОУ(4$) в Китае можно было купить 5 штук, но они были в корпусе soic8, а имея негативный опыт, описанный выше, конечно же, хотелось их проверить когда они придут. Решить этот вопрос можно было несколькими способами, вытравить макетку, в которую можно было впаивать ОУ каждый раз, с другой стороны, чтобы не впаивать можно было просто прижимать ОУ к плате прищепкой, уже лучше, но есть вариант ещё интереснее, так как часто приходиться иметь дело с soic8, решил поискать ZIF адаптер soic8 – dip8, тогда можно будет собрать схему на breadboard, что значительно ускорит процесс.

1. Сдохла микросхема УНЧ
2. Сдох ФНЧ
3. Сдох диодный мост/электролитические конденсаторы фильтра питания

выбираем, что нравится, и ковыряем.

А лучше поподробнее инфо по визуальному осмотру платы на предмет подгорания/запаха гари/надлома деталей/ целостности микросхем. Короче все аномалии замеченные. И фото со стороны дорожек. Иначе на ТНТ отправить придется.

Там ведь пара 2030 и одна 1875 установлены?

WOLF Project 10.02.2014 21:15
ЗвукОпсиХ 11.02.2014 00:39
WOLF Project 11.02.2014 15:24

Фото со стороны дорожек можно? Та что перепаяна ИМС, от радиатора изолирована прокладкой?

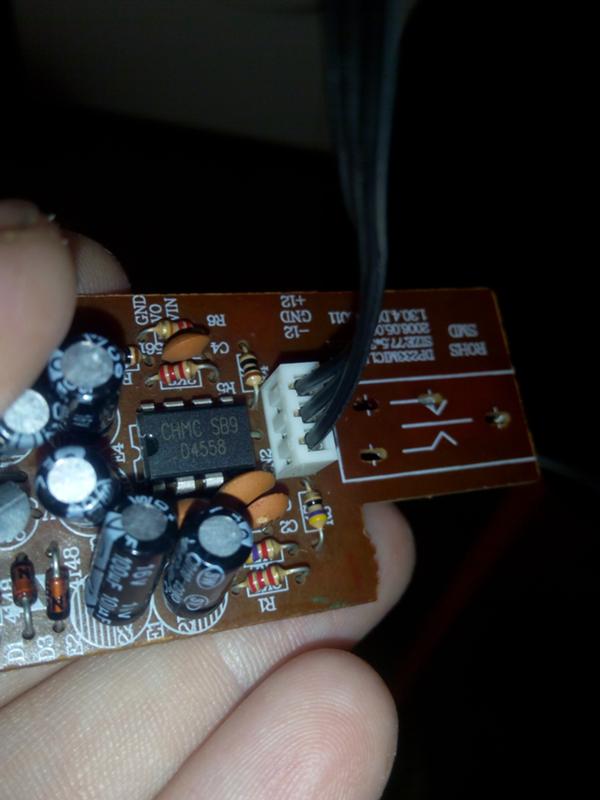

4558 это ОУ (Операционный Усилитель) На вашей плате их два, называются F4558 стоят в качестве предусилителей 🙂

Фото со стороны дорожек можно? Та что перепаяна ИМС, от радиатора изолирована прокладкой?

4558 это ОУ (Операционный Усилитель) На вашей плате их два, называются F4558 стоят в качестве предусилителей 🙂

Focus 016 11. 02.2014 17:41
WOLF Project 11.02.2014 19:03
shaman-ivan 11.02.2014 19:23
ЗвукОпсиХ 11.02.2014 20:09
WOLF Project 11.02.2014 20:33

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

WOLF Project 11.02.2014 20:36
shaman-ivan 11. 02.2014 20:40
ЗвукОпсиХ 11.02.2014 20:43

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

Василий, ну это же китайцы:) им простительно:)

топ.стартеру. 4558 проверить можно. Выше писали как. Вот:

WOLF Project 11.02.2014 20:47

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

shaman-ivan 11.02.2014 20:56
ЗвукОпсиХ 11. 02.2014 21:07

Уфф.. Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

Focus 016 11.02.2014 22:14

Уфф.. Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

Уфф. . Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

ЗвукОпсиХ 12.02.2014 20:34

1. Мерял обе микросхемы?
2. 4 и 8 ноги оставь в покое – это питание, оно и должно быть 9. 15в.
3. 4558 в нч узле точно сдохла – ее под замену. Проверяй и вторую, перед этим выверни громкость на всю. Колонки НЕ ПОДКЛЮЧАЙ. Напряжение меряй на парах 1 и 3, 5 и 7.

1. Мерял обе микросхемы?
2. 4 и 8 ноги оставь в покое – это питание, оно и должно быть 9. 15в.
3. 4558 в нч узле точно сдохла – ее под замену. Проверяй и вторую, перед этим выверни громкость на всю. Колонки НЕ ПОДКЛЮЧАЙ. Напряжение меряй на парах 1 и 3, 5 и 7.

ЗвукОпсиХ 13.02.2014 00:39
WOLF Project 13.02.2014 13:41
ЗвукОпсиХ 13.02.2014 22:04
WOLF Project 13.02.2014 22:10
ЗвукОпсиХ 13.02.2014 22:40
WOLF Project 14.02.2014 15:28
ЗвукОпсиХ 14.02.2014 22:53
Часовой пояс GMT +4, время: 11:35 .

Powered by vBulletin® Version 4.5.3
Copyright ©2000 – 2020, Jelsoft Enterprises Ltd.

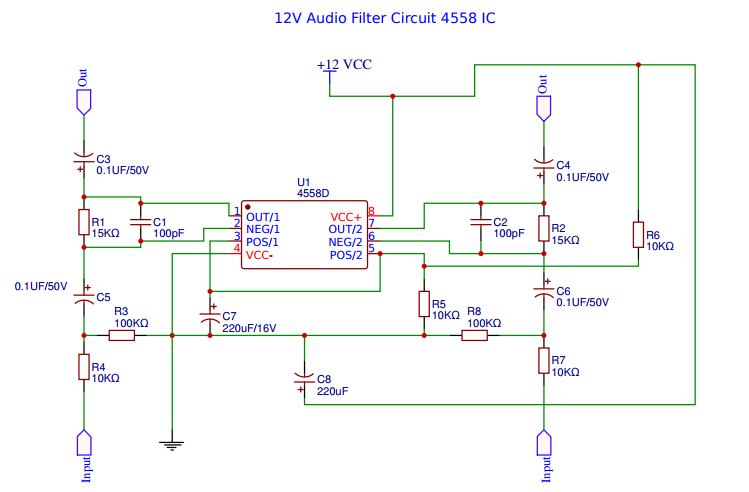

Предварительный усилитель своими руками на 4558. Предварительный усилитель для микрофона. Схемы, справочники, даташиты

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах — интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам — сдвоенным переменным резистором R8, по средним частотам — R9, по низким частотам — R10.

Детали

Микросхему LM4558 можно заменить любой ИМС — два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Начинающим Микрофонный усилитель. (017)

Рассмотрим конструкцию высококачественного микрофонного усилителя. Усилитель собран на операционном усилителе ВА4558 (разные производители выпускают микросхему с различными буквенными обозначениями, суть не меняется). Настоящий микрофонный усилитель рассчитан для контроля звуковой обстановки в помещениях, на улице, как дополнение к системе видеонаблюдения, охраны и безопасности. Схема отличается высокой чувствительностью, низким уровнем шумов операционного усилителя, обеспечивает качественный звук на мониторах, записывающих устройствах, головных телефонах, имеет низкое потребление тока замер показал ток около 2мА), работоспособен при снижении напряжения питания до 4,5 вольт. При повторении схемы с целью минимизации габаритов устройства, можно заменить микрофонный капсюль на другой с минимальными размерами (около 3мм), не использовать панельку, применив данный тип микросхемы в CMD исполнении, заменить электролитические конденсаторы на неполярные многослойные. Акустическая дальность — до 7 метров, длина соединительной линии от усилителя до потребителя сигнала (наушники, монитор, записывающее устройство) — до 300 метров. Питание от источника постоянного тока напряжением 5 — 12 вольт. Если вместо электретного микрофона будет применяться студийный (динамический) микрофон, резистор питания электретного микрофона R1 из схемы необходимо исключить. Учитывая, что микросхема содержит в своём составе два одинаковых усилителя, второй усилитель (выводы 5,6,7) можно задействовать для второго канала или использовать как предварительный усилитель для первого канала. Если вместо динамического микрофона подключить к входу усилителя катушку, намотанную на ферритовом стержне и содержащую около 3000 витков тонкого (0,08 — 0,12мм) медного провода типа ПЭЛ, ПЭВ, то усилитель превратится в радиоприёмник сверхнизкого диапазона радиоволн, излучаемых динамиками телефонов, телевизоров, телефонными проводами. При невозможности подключиться к усилителю проводной линией, можно доработать усилитель радиоудлинителем, собранном на одном транзисторе VT1, представляющим собой маломощный ВЧ генератор, работающий в радиовещательном диапазоне 88 — 108Мгц. Подстроечный конденсатор С6 позволяет изменять частоту генератора, настраиваясь на свободные от вещания частоты. Также можно изменять частоту растягивая/сжимая витки бескаркасной катушки L1, намотанной медным проводом диаметром 0,4 — 0,7мм на оправке 3 — 4мм (например на хвостовике сверла) и содержащей 6 витков. Если схему доработать высокочастотным усилителем на любом ВЧ транзисторе (например КТ361, на схеме показано синим цветом и в комплект не входит), то дальность связи может достигать 1 км, но это может пойти в разрез с существующим законодательством. Антенной служит отрезок медного монтажного провода 50 — 80 см. Антенну можно изготовить из медного жёсткого провода сечением 0,7 — 1мм, свёрнутым в спираль.
Настройку радиомикрофона производить на включенный на свободной частоте и расположенный рядом радиоприёмник диапазона 88 — 108МГц.

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Усилитель на микросхеме f4558

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:


  • Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  • Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  • Частотный диапазон. Варьируется от 20 до 20000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто — чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов — 0,1%.
  • Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  • Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.

Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.

Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

  • По мощности. Предварительный — своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  • По режиму работы усилители подразделяются на классы. Основные классы — А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
  • По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.

Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi — fi.
  2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
  3. В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
  4. В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот — от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.

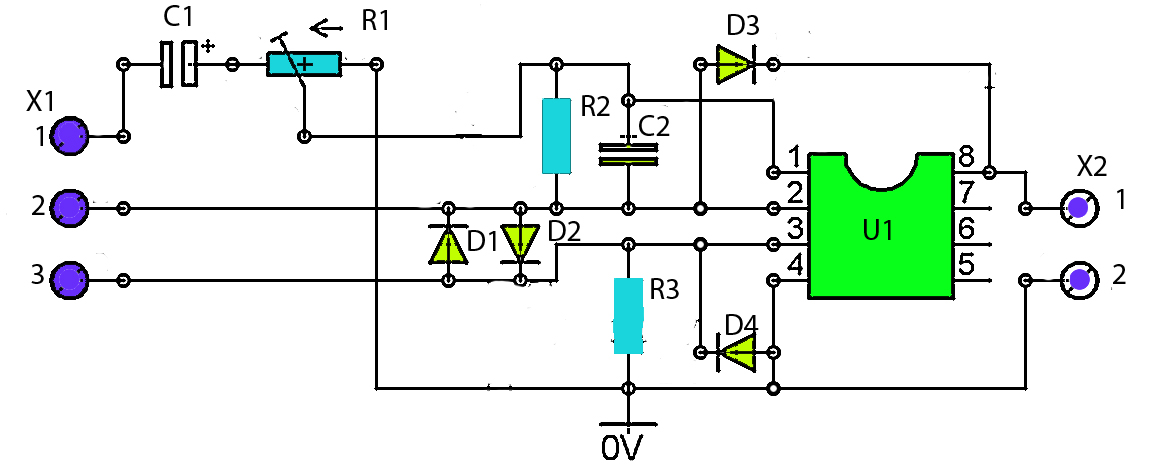

Данный усилитель был построен для достижения двух целей:

  • Увеличение чувствительности микрофона для записи голоса;
  • Понижение уровня шума в записи, за счет более высокого входного сигнала в интегрированную аудиокарту;

При выборе сердца усилителя глаз пал на микросхему сдвоенного малошумящего операционного усилителя 4558С. Данная микросхема выпускается разными компаниями и может иметь названия KA4558 , LM4558 , NJM4558 и т. д. Главное что бы в название имели место цифры 4558. Стоит такой чип в районе 0,15$. Так же его можно завести от однополярного источника питания.

Так как микросхема сдвоенный усилитель, то вторую часть было решено использовать как усилитель мощности для раскачи подключаемых к УНЧ наушников. Возможность слышать свой голос через микрофон делает запись голоса намного удобнее и легче…

Питание УНЧ сделано от четырех пальчиковых батареек, дабы не иметь наводок от сети.

Суммарное сопротивление резисторов R1 и P1 задает уровень усиления каскада усилителя микрофона. Чем больше сопротивление тем выше уровень усиления.

Соотношение резисторов R3 и R10 задает уровень усиления каскада УНЧ наушников. В данном варианте 22k/10k = 2.2 т. е. усиление на данном каскаде будет в 2,2 раза.

Для возможности работы компьютерных микрофонов (скайп гарнитур) имеется возможность включения фантомного питания.

Стоит так же отметить что выходной сигнал даного унч настолько высокий, что его не рекомендуется подключать в микронный вход аудио карты, так как есть вероятность выхода последней из строя. УНЧ необходимо подключать в линейный вход.

Стерео усилитель на TDA2003 + JRC4558.

Представляем вашему вниманию принципиальную схему полного стереофонического усилителя, построенного на микросхемах TDA2003. Согласно datasheet TDA2003 выдаст 6 Ватт мощности на нагрузку 4 Ома. Питание усилителя однополярное 12 Вольт, поэтому его можно применить в качестве автомобильной аудиосистемы. Если интересуют параметры усилителя более подробно – полное описание (datasheet) вы найдете в архиве с материалами этой статьи. Данный усилитель также содержит предварительный усилитель и три регулятора тембра, который реализован на МС JRC4558. Принципиальные схемы показаны ниже:

Схема усилителя мощности на TDA2003:

Схема предварительного усилителя на JRC4558 с трехполосным регулятором тембра:

В предварительном усилителе микросхему JRC4558 можно заменить, например, на TL072.

Все элементы усилителя вместе с регуляторами размещены на одной плате. Исходники печатной платы показаны далее:

Используя эти изображения мы нарисовали печатную плату в программе Sprint Layout , ниже показан вид платы усилителя LAY6 формата:

Фото-вид LAY6 формата следующий:

Фольгированный стеклотекстолит односторонний, размер 71 х 126 мм.

Микросхемы TDA2003 устанавливаются на один общий радиатор, поэтому не забудьте про термопасту и изоляционные прокладки с изолирующими втулками.

Удобство платы заключается в том, что непосредственно на нее устанавливаются регуляторы, поэтому существенно сокращается применение проводов для внешних соединений. Все переменные резисторы – спаренные 2 х 20 кОм с линейной характеристикой, то есть, если импортные, то с индексом “В”, если отечественные – с индексом “А”.

Внешний вид платы усилителя в сборе показан ниже:

При поданном на усилитель питании загорается красный светодиод, расположенный рядом с входным разъемом. В его цепи стоит токоограничивающий резистор номиналом 2,2 кОм.

После того как запаяли элементы, промойте хорошенько плату, например, растворителем 646, уберите излишки канифоли и убедитесь в отсутствии “соплей” (перемычек олова меджу дорожками). Еще раз проверьте правильно ли впаяны элементы (микросхему 4558, полярность электролитов, и т.д.)
Усилитель собранный без ошибок и из исправных деталей в дополнительных настройках не нуждается. Удачного повторения.

Список элементов усилителя с предусилителем и регулятором тембра:

Микросхемы:

● TDA2003 – 2 шт.
● JRC4558 – 1 шт.

Резисторы 1/4W:

● 47R – 2 шт.
● 2R2 – 2 шт.
● 220R – 2 шт.
● 1R/0,5W – 2 шт.
● 1K – 4 шт.
● 10K – 2 шт.
● 2k7 – 4 шт.
● 100K – 2 шт.
● 220K – 2 шт.
● 2k2 – 1 шт.

Конденсаторы на напряжение не менее 16V:

● 1000mF электролит – 2 шт.
● 470mF электролит – 2 шт.
● 100mF электролит – 2 шт.
● 1mF электролит – 6 шт.
● 10mF электролит – 1 шт.
● 0.047mF (473) пленка – 2 шт.
● 0.1mF (104) пленка – 4 шт.
● 0.1mF (104) керамика – 1 шт.
● 0.0047mF (472) пленка – 2 шт.
● 470pF (471) керамика – 4 шт.

Остальное:

● Спаренный переменный резистор 20k + 20k — 4 шт.
● Разъем с болтовым зажимом 2 Pin 5 mm под монтаж на плату – 3 шт.
● Разъем с болтовым зажимом 3 Pin 2,54 mm под монтаж на плату – 1 шт.
● LED – Светодиод 5 mm красный – 1 шт.
● Панелька 8 Pin для JRC4558 – 1 шт.
● Алюминиевый радиатор для TDA2003 – 1 шт.
● Двойной RCA разъем – 1 шт.
● Терминал подключения акустики – 1 шт.

Скачать схему усилителя на TDA2003 & JRC4558, печатную плату LAY6 формата и datasheet_TDA2003 можно по прямой ссылке с нашего сайта, которая появится после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,93 Mb.

Операционный усилитель | Описание и принцип работы.

Операционный усилитель – это усилитель постоянного тока, который может выполнять различные функции и задачи в радиоэлектронике.

Что такое операционный усилитель ?

Операционные усилители представляют собой микросхемы которые могут выглядеть по-разному.

Например на этой картинке изображены два операционных усилителя российского производства. Слева операционный усилитель К544УД2АР в  пластмассовом DIP корпусе а справа изображен операционник в металлическом  корпусе.

По началу, до знакомства с операционниками,     микросхемы в таких металлических корпусах я постоянно путал с транзисторами.  Думал что это такие хитромудрые  многоэмиттерные транзисторы 🙂

Условное графическое обозначение (УГО)

Условное обозначение операционного усилителя выглядит следующим образом.

Итак  операционный усилитель (ОУ) имеет два входа и один выход. Также имеются выводы для подключения питания но на условных графических обозначениях их обычно не указывают.

Для такого усилителя есть два правила которые помогут понять принцип работы:

  1. Выход операционника стремится к тому, чтобы разность напряжений на его входах была равна нулю
  2. Входы операционного усилителя ток не потребляют

Вход 1  обозначается знаком «+»  и называется неинвертирующим а вход 2 обозначается как «-» и является инвертирующим.

Входы операционника обладают высоким входным сопротивлением или иначе говорят высоким импедансом.

Это говорит о том, что  входы операционного усилителя ток почти не потребляют (буквально какие-то наноамперы). Усилитель просто оценивает величину напряжений на входах и в зависимости от этого выдает сигнал на выходе усиливая его.

Коэффициент усиления операционного усилителя имеет просто огромное значение,  может достигать миллиона, а это очень большое значение!  Значит это то, что если мы ко входу приложим небольшое напряжение, хотябы 1 мВ, то на выходе  получим сразу максимум,  напряжение почти равное напряжению источника питания ОУ. Из-за этого свойства операционники практически никогда не используют без обратной связи (ОС). Действительно какой смысл во входном сигнале если на выходе мы всегда получим максимальное напряжение, но об этом поговорим чуть позже.

Входы ОУ работают так, что если величина на неинвертирующем входе окажется больше чем на инвертирующем, то на выходе будет  максимальное положительное значение +15В. Если на инвертирующем входе величина напряжения  окажется более положительной то  на выходе будем наблюдать максимум отрицательной величины, где-то -15В.

Действительно операционный усилитель может выдавать значения напряжений как положительной так и отрицательной полярности. У новичка может возникнуть вопрос о том как же такое возможно? Но такое действительно возможно и это связано с применением источника питания с расщепленным  напряжением, так называемым двуполярным питанием. Давайте рассмотрим питание операционника чуток подробнее.

Проверка работоспособности операционных усилителей

В радиолюбительской практике нередко приходится применять ОУ, извлеченные из старых конструкций или печатных плат. Как показывает практика, совсем нелишней оказывается проверка и микросхем, приобретенных на радиорынке.
Первый метод тестирования основан на использовании ОУ как повторителя напряжения. Рассмотрим его на примере простейшего ОУ с внутренней коррекцией LM358N.

Подключение внешних выводов показано на рис. 1 а на рис.2 – схема тестирования. Для установки ОУ используется панелька DIP-8, но можно использовать и DIP-14/I6. Все детали подлаивают к панельке по возможности короткими выводами. Поскольку в одном корпусе LM358N содержится два ОУ, первоначально проверяют первый (выводы 1, 2, 3). а далее второй (5, 6, 7). Конденсатор СЗ монтируют непосредственно на панельке. Далее собирают тест-схему рис.2, подают на нее питание. Резистор R2 используется в случае, если в применяемом БП отсутствует регулировка тока защиты.

Если же она есть, то R2 не устанавливают, но ток защиты БП включают на важность тока к.з. 10. 20 мА. К выходу ОУ подключают вольтметр постоянного напряжения PV с пределом 20 В. В ряде случаев элементы R1, CI, C2 можно не устанавливать. После включения переводим SA1 из одного положения в другое и наблюдаем за вольтметром. Если ОУ исправен, то в положении “1” переключателя вольтметр должен показывать почти напряжение питания, а в положении “О” – близкое к нулю.
Второй метод тестирования базируется на основе схемы включения ОУ как компаратора, т.е. сравнения двух напряжений (рис.3). К монтажу этой схемы предъявляются те же требования, что и предыдущей. С помощью R1 устанавливают напряжение в несколько волы, которое контролируют высокоомным вольтметром PV1. Примерно такое же напряжение надобно установить и резистором R2, контролируемое также высокоомным PV2.

Напряжение на выходе ОУ контролируют вольтметром PV3, причем для исправного ОУ оно будет скачкообразно изменяться от практически питающего до почти нуля при небольшом перемещении движка R1 в ту или другую сторону. Номиналы резисторов R1, R2 можно избирать любые в диапазоне от 10 кОм до 1 МОм, но они должны быть одинаковыми. Разумеется, совсем необязательно применять в рассмотренной схеме три вольтметра, это может быть один, подключаемый попеременно в три точки.
В заключение отметим, что вторая схема более универсальна, т.к. позволяет испытывать ОУ, не содержащие встроенной коррекции («противовозбудной”), без установки последней внешними элементами.

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.

Что такое операционный усилитель

Операционный усилитель (ОУ) англ. Operational Amplifier (OpAmp), в народе – операционник, является усилителем постоянного тока (УПТ) с очень большим коэффициентом усиления. Словосочетание «усилитель постоянного тока» не означает, что операционный усилитель может усиливать только постоянный ток. Имеется ввиду, начиная с частоты в ноль Герц, а это и есть постоянный ток.

Термин «операционный» укрепился давно, так как первые образцы ОУ использовались для различных математических операций типа интегрирования, дифференцирования, суммирования и тд. Коэффициент усиления ОУ зависит от его типа, назначения, структуры и может превышать 1 млн!

Обозначение на схеме операционного усилителя


На схемах операционный усилитель обозначается вот так:

или так

Чаще всего ОУ на схемах обозначаются без выводов питания

Итак, далее по классике, слева два входа, а справа – выход.

Вход со знаком «плюс» называют НЕинвертирующий, а вход со знаком «минус» инвертирующий. Не путайте эти два знака с полярностью питания! Они НЕ говорят о том, что надо  в обязательном порядке подавать на инвертирующий вход сигнал с отрицательной полярностью, а на НЕинвертирующий сигнал с положительной полярностью, и далее вы поймете почему.

Правильное питание ОУ

Наверное не будет секретом, что для того, чтобы операционник работал, его нужно запитать, т.е. подключить его к источнику питания. Но есть интересный момент, как мы убедились чуток ранее операционный усилитель может выдавать на выход напряжения как положительной так и отрицательной полярности. Как такое может быть?

А такое быть может! Это связано с применением двуполярного источника питания, конечно возможно использование и однополярного источника но в этом случае возможности операционного усилителя будут ограничены.

Вообще в работе с источниками питания многое зависит от того что мы взяли за точку отсчета т.е. за 0 (ноль). Давайте с этим разберемся.

Пример на батарейках

 Обычно примеры проще всего приводить на пальцах но  в электронике думаю подойдут и пальчиковые батарейки

Допустим у нас есть обычная пальчиковая батарейка (батарейка типа АА). У нее есть два полюса плюсовой и минусовой. Когда минусовой полюс мы принимаем за ноль, считаем нулевой точкой отсчета то соответственно плюсовой полюс батарейки будет у нас показывать + 5В (значение с плюсом).

Это мы можем увидеть с помощью мультиметра (кстати статья про мультиметры в помощь), достаточно подключить   минусовой черный щуп к минусу батарейки а красный щуп к плюсу и вуаля. Здесь все просто и логично.

Теперь немножко усложним задачу и возьмем точно такую же вторую батарейку. Подключим батарейки последовательно и  рассмотрим как меняются показания измерительных приборов (мультиметров или вольтметров) в зависимости от различных точек приложения щупов.

Если мы за ноль приняли минусовой полюс крайней батарейки  а измеряющий щуп подключим к плюсу батарейки то  мультиметр нам покажет значение в +10 В.

Если за точку отсчета будет принят положительный полюс батарейки а измеряющий щуп был подключен к минусу то любой вольтметр нам покажет -10 В.

Но если за точку отсчета будет принята точка между двумя батарейками то в результате мы сможем плучить простой источник двуполярного питания. И вы можете в этом убедиться, мультиметр нам подтвердит что так оно и есть. У нас в наличии   будет напряжение как положительной полярности +5В так и  напряжение отрицательной полярности -5В.

Схемы источников двуполярного питания

Примеры на батарейках я привел для примера, чтобы было более понятно. Теперь давайте рассмотрим несколько примеров  простых схем источников расщепленного питания которые можно применять в своих радиолюбительских конструкциях.

Схема с трансформатором,  с отводом от «средней» точки

И первая схема источника питания для ОУ перед вами. Она достаточно простая но я немножко поясню принцип ее работы.

Схема питается от привычной нам домашней  сети  поэтому нет ничего удивительного что на первичную обмотку трансформатора приходит переменный ток в 220В. Затем трансформатор преобразует переменный ток 220В в такой же переменный но уже в 30В. Вот такую  вот нам захотелось произвести трансформацию.

Да на вторичной обмотке будет переменное напряжение в 30В но обратите внимание на отвод от средней точки вторичной обмотки. На вторичной обмотке сделано ответвление, причем количество витков до этого ответвления равно числу витков после ответвления.

Благодаря этому ответвлению мы можем получить на выходе вторичной обмотки переменное напряжение как в 30 В так и переменку в 15В. Это знание мы берем на вооружение.

Далее нам нужно переменку выпрямить и превратить в постоянку поэтому диодный мост нам в помощь. Диодный мост с этой задачей справился и на выходе мы получили не очень стабильную постоянку в 30В. Это напряжение будет нам показывать мультиметр если  мы подключим шупы к выходу диодного моста, но нам нужно помнить про ответвление на вторичной обмотке.

Это ответвление мы ведем далее и подключаем между электролитическими конденсаторами и затем между следующией парой высокочастотных кондерчиков. Чего мы этим добились?

Мы добились нулевой точки отсчета между полюсами потенциалов положительной и отрицательной полярности. В результате на выходе мы имеем достаточно стабильное  напряжение как +15В так и -15В. Эту схему конечно можно еще более улучшить если добавить стабилитроны или интегральные стабилизаторы но тем не менее приведенная схема уже вполне может справиться с задачей питания операционных усилителей.

Схема с двумя диодными мостами

Эта схема на мой взгляд проще, проще в том ключе, что нет необходимости искать трансформатор с ответвлением от середины или формировать вторичную обмотку самостоятельно. Но здесь придется раскошелиться на второй диодный мост.

Диодные мосты включены так, что положительный потенциал формируется с катодов диодиков первого моста, а отрицательный потенциал выходит с анодов диодов второго моста.  Здесь нулевая точка отсчета выводится между  двумя мостами. Упомяну также, что здесь используются разделительные конденсаторы, они оберегают один диодный мост от воздействий со стороны второго.

Эта схема также легко подвергается различным улучшениям, но самое главное она решает основную задачу — с помощью нее можно запитать операционный усилитель.

Способы проверки

Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:

  1. Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
  2. Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
  3. Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Влияние разновидности микросхем

Сложность проверки во многом зависит не только от способа, но и от самих схем. Ведь эти детали электронно-вычислительных устройств хоть и имеют один и тот же принцип построения, но нередко сильно отличаются друг от друга.

Например:

  1. Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
  2. Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
  3. Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Важно помнить, что подаваемое на микросхему (микроконтроллер) напряжение не должно превышать норму или, наоборот, быть меньше необходимого уровня. Предварительную проверку можно провести на специально подготовленной проверочной плате.

Нередко после тестирования микросхемы приходится удалять некоторые ее радиоэлементы. При этом каждый из узлов должен быть проверен отдельно.

Работоспособность транзисторов

Перед проверкой радиодетали мультиметром, не выпаивая, нужно обязательно определить, к каким из двух типов относится транзистор — полевым или биполярным. Если к первым, то можно применять следующий способ проверки:

  1. Установить прибор в режим «прозвонки», а затем использовать красный щуп, подключая его к проверяемому элементу. Другой — черный — щуп должен быть приставлен к выводу коллектора.
  2. Сразу после выполнения этих несложных действий на экране устройства появится число, которое будет обозначать пробивное напряжение. Аналогичный уровень можно будет увидеть и при проведении «прозвона» электрической цепи, заключенной между эмиттером и базой. Важно при этом не перепутать щупы: красный должен соприкасаться с базой, а черный — с эмиттером.
  3. Далее можно проверять все эти же выходы транзистора, но уже в обратном подключении: нужно будет поменять местами красный и черный щупы. Если транзистор работает хорошо, то на экране мультиметра должна быть показана цифра «1″, которая говорит о том, что сопротивление в сети является бесконечно большим.

Если транзистор является биполярным, то щупы должны меняться местами. Разумеется, цифры на экране прибора в этом случае будут обратные.

Конденсаторы, резисторы и диоды

Работоспособность конденсатора микросхемы также проверяется путем прикладывания щупов к его выходам. За очень короткий промежуток времени значение показываемого прибором сопротивления должно увеличиться от нескольких единиц до бесконечности. При изменении мест щупов должен наблюдаться тот же самый процесс.

Чтобы узнать, работает ли резистор схемы, необходимо определить его сопротивление. Значение этой характеристики должно быть больше нуля, однако не являться бесконечно большим. Если при проверке на дисплее прибора отображается не ноль и не бесконечность, значит, резистор работает корректно.

Не отличается особой сложностью и процесс проверки диодов. Сначала нужно определить сопротивление между катодом и анодом в одной последовательности, а затем, поменяв местоположение черного и красного щупов прибора, в другой. Об исправности диода будет говорить стремление отображаемого на экране числа к бесконечности в одном из этих двух случаев и нахождение его на отметке в несколько единиц — в другом.

Индуктивность, тиристор и стабилитрон

Проверяя микросхему на наличие неисправностей, возможно, придется также использовать мультиметр на катушке с током. Если где-то ее провод оборван, то прибор обязательно даст об этом знать. Главное, конечно, правильно его применить.

Все, что необходимо сделать для проверки катушки — замерить ее сопротивление: оно не должно быть бесконечным. Стоит помнить, что не каждый из имеющихся сегодня в продаже мультиметров может проверять индуктивность. Если нужно определить, является ли исправным такой элемент микросхемы, как тиристор, то следует выполнить следующие действия:

  1. Сначала соединить красный щуп с анодом, а черный, соответственно, с катодом. Сразу после этого на экране прибора появится информация о том, что сопротивление стремится к бесконечности.
  2. Выполнить соединение управляющего электрода с анодом и смотреть за тем, как значение сопротивления будет падать от бесконечности до нескольких единиц.
  3. Как только процесс падения завершится, можно отсоединять друг от друга анод и электрод. В результате этого отображаемое на экране мультиметра сопротивление должно остаться прежним, то есть равным нескольким Ом.

Если при проверке все будет именно так, значит, тиристор работает правильно, никаких неисправностей у него нет.

Чтобы проверить стабилитрон, нужно его анод соединить с резистором, а затем включить ток и постепенно поднимать его. На экране прибора должен отображаться постепенный рост напряжения. Через некоторое время этот показатель останавливается в какой-то точке и прекращает увеличиваться, даже если проверяющий по-прежнему увеличивает его посредством блока питания. Если рост напряжения прекратился, значит, проверяемый элемент микросхемы работает правильно.

Проверка микросхемы на исправность — это процесс, который требует серьезного подхода. Иногда можно обойтись без специального прибора и попробовать обнаружить дефекты визуально, используя для этого, например, увеличительное стекло.

1. Сдохла микросхема УНЧ
2. Сдох ФНЧ
3. Сдох диодный мост/электролитические конденсаторы фильтра питания

выбираем, что нравится, и ковыряем.

А лучше поподробнее инфо по визуальному осмотру платы на предмет подгорания/запаха гари/надлома деталей/ целостности микросхем. Короче все аномалии замеченные. И фото со стороны дорожек. Иначе на ТНТ отправить придется.

Там ведь пара 2030 и одна 1875 установлены?

WOLF Project 10.02.2014 21:15
ЗвукОпсиХ 11.02.2014 00:39
WOLF Project 11.02.2014 15:24

Фото со стороны дорожек можно? Та что перепаяна ИМС, от радиатора изолирована прокладкой?

4558 это ОУ (Операционный Усилитель) На вашей плате их два, называются F4558 стоят в качестве предусилителей 🙂

Фото со стороны дорожек можно? Та что перепаяна ИМС, от радиатора изолирована прокладкой?

4558 это ОУ (Операционный Усилитель) На вашей плате их два, называются F4558 стоят в качестве предусилителей 🙂

Focus 016 11.02.2014 17:41
WOLF Project 11.02.2014 19:03
shaman-ivan 11.02.2014 19:23
ЗвукОпсиХ 11.02.2014 20:09
WOLF Project 11.02.2014 20:33

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

WOLF Project 11.02.2014 20:36
shaman-ivan 11.02.2014 20:40
ЗвукОпсиХ 11.02.2014 20:43

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

Василий, ну это же китайцы:) им простительно:)

топ.стартеру. 4558 проверить можно. Выше писали как. Вот:

WOLF Project 11.02.2014 20:47

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

shaman-ivan 11.02.2014 20:56
ЗвукОпсиХ 11.02.2014 21:07

Уфф.. Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

Focus 016 11.02.2014 22:14

Уфф.. Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

Уфф.. Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

ЗвукОпсиХ 12.02.2014 20:34

1. Мерял обе микросхемы?
2. 4 и 8 ноги оставь в покое – это питание, оно и должно быть 9. 15в.
3. 4558 в нч узле точно сдохла – ее под замену. Проверяй и вторую, перед этим выверни громкость на всю. Колонки НЕ ПОДКЛЮЧАЙ. Напряжение меряй на парах 1 и 3, 5 и 7.

1. Мерял обе микросхемы?
2. 4 и 8 ноги оставь в покое – это питание, оно и должно быть 9. 15в.
3. 4558 в нч узле точно сдохла – ее под замену. Проверяй и вторую, перед этим выверни громкость на всю. Колонки НЕ ПОДКЛЮЧАЙ. Напряжение меряй на парах 1 и 3, 5 и 7.

ЗвукОпсиХ 13.02.2014 00:39
WOLF Project 13.02.2014 13:41
ЗвукОпсиХ 13.02.2014 22:04
WOLF Project 13.02.2014 22:10
ЗвукОпсиХ 13.02.2014 22:40
WOLF Project 14.02.2014 15:28
ЗвукОпсиХ 14.02.2014 22:53
Часовой пояс GMT +4, время: 02:27 .

Powered by vBulletin® Version 4.5.3
Copyright ©2000 – 2019, Jelsoft Enterprises Ltd.

Обратная связь ОУ

Как я уже упоминал операционные усилители почти всегда используют с обратной связью (ОС). Но что представляет собой обратная связь и для чего она нужна? Попробуем с этим разобраться.

С обратной связью мы сталкиваемся постоянно: когда хотим налить в кружку чая или даже сходить в туалет по малой нужде 🙂 Когда человек управляет автомобилем или велосипедом то здесь также работает обратная связь. Ведь для того, чтобы ехать легко и непринужденно  мы вынуждены постоянно контролировать управление в зависимости от различных факторов: ситуации на дороге, технического состояния средства передвижения и так далее.

Если на дороге стало скользко ? Ага мы среагировали, сделали коррекцию и дальше двигаемся более осторожно.

В операционном усилителе все происходит подобным образом.

Без обратной связи при подаче на вход определенного сигнала на выходе мы всегда получим одно и тоже значение напряжения. Оно будет близко напряжению питания (так как коэффициент усиления очень большой). Мы не контролируем выходной сигнал. Но если часть сигнала с выхода мы отправим обратно на вход то что это даст?

Мы сможем контролировать выходное напряжение. Это управление будет на столько эффективным, что можно просто забыть про коэффициент усиления, операционник  станет послушным и предсказуемым потому что его поведение будет зависеть лишь от обратной связи. Далее я расскажу как можно эффективно управлять выходным сигналом  и как его контролировать, но для этого нам нужно знать некоторые детали.

Положительная обратная связь,  отрицательная обратная связь

Да, в  операционных усилителях применяют обратную связь и очень широко. Но обратная связь   может быть как положительной так и отрицательной. Надо бы разобраться в чем суть.

Положительная обратная связь это когда часть выходного сигнала поступает обратно на вход причем она (часть выходного) суммируется с входным.

Положительная обратная связь в операционниках применяется не так широко как отрицательная. Более того положительная обратная связь чаще бывает нежелательным побочным явлением некоторых схем и положительной связи стараются избегать.  Она является нежелательной потому, что эта связь может усиливать искажения в схеме и в итоге привести к нестабильности.

С другой стороны положительная обратная связь не уменьшает коэффициент усиления операционного усилителя что бывает полезно. А нестабильность также находит свое применение в компараторах, которые  используют в АЦП (Аналого-цифровых преобразователях).

Отрицательная обратная связь это такая связь когда часть выходного сигнала поступает обратно на вход но при этом она вычитается из входного

А вот отрицательная обратная связь просто создана для операционных усилителей. Несмотря на то, что она способствует некоторому ослаблению коэффициента усиления, она приносит в схему стабильность и управляемость.  В результате схема становится независимой от коэффициента усиления, ее свойства полностью управляются отрицательной обратной связью.

При использовании отрицательной обратной связи операционный усилитель приобретает одно очень полезное свойство. Операционник контролирует состояния своих входов и стремится к тому, потенциалы на его входах были равны. ОУ подстраивает свое выходное напряжение так, чтобы результирующий входной потенциал (разность Вх.1 и Вх.2) был нулевым.

Подавляющая часть схем на операционниках строится с применением отрицательной обратной связи! Так что для того чтобы разобраться как работает отрицательная связь нам нужно рассмотреть схемы включения ОУ.

Идеальная и реальная модель операционного усилителя

Для того, чтобы понять суть работы ОУ, рассмотрим его идеальную и реальную модели.

1) Входное сопротивление идеального ОУ бесконечно большое.

В реальных ОУ значение входного сопротивления зависит от назначения ОУ (универсальный, видео, прецизионный и т.п.) типа используемых транзисторов и схемотехники входного каскада и может составлять от сотен Ом и до десятков МОм. Типовое значение для ОУ общего применения – несколько МОм.

2) Второе правило вытекает из первого правила. Так как входное сопротивление идеального ОУ бесконечно большое, то  входной ток будет равняться нулю.

На самом же деле это допущение вполне справедливо для ОУ с полевыми транзисторами на входе, у которых входные токи могут быть меньше пикоампер. Но есть также ОУ с биполярными транзисторами на входе. Здесь уже входной ток может быть десятки микроампер.

3) Выходное сопротивление идеального ОУ равняется нулю.

Это значит, что напряжение на выходе ОУ не будет изменяться при изменении тока нагрузки. В реальных ОУ общего применения выходное сопротивление составляет десятки Ом (обычно 50 Ом).
Кроме того, выходное сопротивление зависит от частоты сигнала.

4) Коэффициент усиления в идеальном ОУ бесконечно большой. В реальности он ограничен внутренней схемотехникой ОУ, а выходное напряжение ограничено напряжением питания.

5) Так как коэффициент усиления  бесконечно большой, следовательно,  разность напряжений между входами идеального ОУ равняется нулю. Иначе если даже потенциал одного входа будет больше или меньше хотя бы на заряд одного электрона, то на выходе будет бесконечно большой потенциал.

6) Коэффициент усиления в идеальном ОУ не зависит от частоты сигнала и постоянен на всех частотах. В реальных ОУ это условие выполняется только для низких частот до какой-либо частоты среза, которая у каждого ОУ индивидуальна. Обычно за частоту среза принимают падение усиления на 3 дБ или до уровня 0,7 от усиления на нулевой частоте (постоянный ток).

Схема простейшего ОУ на транзисторах выглядит примерно вот так:

Принцип работы операционного усилителя

Давайте рассмотрим, как работает ОУ

Принцип работы ОУ очень прост. Он сравнивает два напряжения и на выходе уже выдает отрицательный, либо положительный потенциал питания. Все зависит от того, на каком входе потенциал больше. Если потенциал на НЕинвертирующем входе U1 больше, чем на инвертирующем U2, то на выходе будет +Uпит, если же на инвертирующем входе U2 потенциал будет больше, чем на НЕинвертирующем U1, то на выходе будет -Uпит. Вот и весь принцип ;-).

[quads id=1]

Давайте рассмотрим этот принцип в симуляторе Proteus. Для этого выберем самый простой и распространенный операционный усилитель LM358 (аналоги 1040УД1, 1053УД2, 1401УД5) и соберем примитивную схему, показывающую принцип работы

Подадим на НЕинвертирующий вход 2 Вольта, а на инвертирующий вход 1 Вольт. Так как на НЕинвертирующем входе потенциал больше, то следовательно, на выходе мы должны получить +Uпит. Мы получили 13,5 Вольт, что близко к этому значению

Но почему не 15 Вольт? Виновата во всем сама внутренняя схемотехника ОУ. Максимальное значение ОУ не всегда может равняться положительному либо отрицательному напряжению питания. Оно может отклоняться от 0,5 и до 1,5 Вольт в зависимости от типа ОУ.

Но, как говорится, в семье не без уродов, и поэтому на рынке уже давно появились ОУ, которые могут выдавать на выходе допустимое напряжение питания, то есть в  нашем случае это значения, близкие к +15 и -15 Вольтам. Такая фишка называется Rail-to-Rail, что в дословном переводе с англ. “от рельса до рельса”, а на языке электроники “от одной шины питания и до другой”.

Давайте теперь на инвертирующий вход подадим потенциал больше, чем на НЕинвертирущий. На инвертирующий подаем 2 Вольта, а на НЕинвертирующий подаем 1 Вольт:

Как вы видите, в данный момент выход “лег” на -Uпит, так как на инвертирующем входе потенциал был больше, чем на НЕинвертирующем.

Чтобы не качать лишний раз программный комплекс Proteus, можно в онлайне с помощью программы Falstad сэмулировать работу идеального ОУ. Для этого выбираем вкладку Circuits—Op-Amps—>OpAmp. В результате на вашем экране появится вот такая схемка:

На правой панели управления увидите бегунки для добавления напряжения на входы ОУ и уже можете визуально увидеть, что получится на выходе ОУ при изменении напряжения на входах.

Что будет на выходе ОУ, если на обоих входах будет ноль вольт?

Итак, мы рассмотрели случай, когда напряжение на входах может различаться. Но что будет, если они будут равны? Что нам покажет Proteus в этом случае? Хм, показал +Uпит.

А что покажет Falstad? Ноль Вольт.

Кому верить? Никому! В реале, такое сделать невозможно, чтобы на два входа загнать абсолютно равные напряжения. Поэтому такое состояние ОУ будет неустойчивым и значения на выходе могут принимать  значения или -E Вольт, или +E Вольт.

Давайте подадим синусоидальный сигнал амплитудой в 1 Вольт и частотой в 1 килоГерц на НЕинвертирующий вход, а инвертирующий посадим на землю, то есть на ноль.

Смотрим, что имеем на виртуальном осциллографе:

Что можно сказать в этом случае? Когда синусоидальный сигнал находится в отрицательной области, на выходе ОУ у нас -Uпит, а когда синусоидальный сигнал находится в положительной области, то и на выходе имеем +Uпит.

Скорость нарастания выходного напряжения

Также обратите внимание на то, что напряжение на выходе ОУ не может резко менять свое значение. Поэтому, в ОУ есть такой параметр, как скорость нарастания выходного напряжения VUвых.

Этот параметр показывает насколько быстро может измениться выходное напряжение ОУ при работе в импульсных схемах. Измеряется в Вольт/сек. Ну и как вы поняли, чем больше значение этого параметра, тем лучше ведет себя ОУ в импульсных схемах. Для LM358 этот параметр равен 0,6 В/мкс.

При участии Jeer

Также смотрите видео “Что такое операционный усилитель (ОУ) и как он работает”

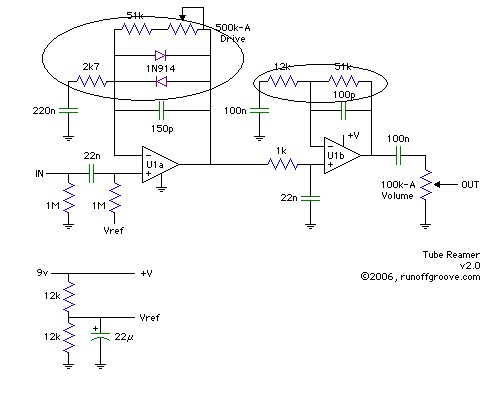

Мс 4558 s применение назначение. Двухканальный усилитель НЧ для портативной аппаратуры на LA4558

  • 10.10.2014

    Усилитель для наушников может быть напрямую подключен к CD-проигрывателю, тюнеру и магнитофону. Подходит к разным моделям наушников различный — импеданс: 32, 100, 245, 300, 600 & 2000 Ом. R3 рассчитан для импеданса наушников до 300 ом. Свыше 600 ом нагрузки или выше необходимо изменить R3 на 100K. Технические данные: Потребляемый …

  • 11.03.2015

    На рисунке показана схема простого сигнализатора открытой двери. Схему можно применять для сигнализации открытой двери холодильника. Частота мигания светодиода 2Гц со скважностью 10%. Ток потребления во время сигнализации 60 мА. Поскольку дверь большинство времени закрыта, то заряда батареи хватит на долго. Входную цепь контролирует N-канальный MOSFET транзистор 2N7000, когда геркон замыкается транзистор …

  • 20.09.2014

    При эксплуатации аккумуляторных батарей следует всегда четко помнить следующее: после покупки батареи находятся в разряженном состоянии и перед началом эксплуатации их необходимо зарядить; напряжение на заряженном элементе аккумуляторной батареи составляет 1,2 В; напряжение конца разряда (напряжение, ниже которого элемент разряжать не следует) составляет 1,0…1,05 В; емкость …

  • 17.03.2015

    На рисунке показана схема кодового замка с ЖК дисплеем. Так же в кодовом замке имеется возможность менять код замка. Код замка четырехзначный. При правильном наборе кода замок активирует реле (электромагнит) в течении 2-х секунд. При длительном нажатии (30 сек) любой кнопки клавиатуры замка сбрасывается ранее введенный код. Для смены кода …

Начинающим Микрофонный усилитель. (017)

Рассмотрим конструкцию высококачественного микрофонного усилителя. Усилитель собран на операционном усилителе ВА4558 (разные производители выпускают микросхему с различными буквенными обозначениями, суть не меняется). Настоящий микрофонный усилитель рассчитан для контроля звуковой обстановки в помещениях, на улице, как дополнение к системе видеонаблюдения, охраны и безопасности. Схема отличается высокой чувствительностью, низким уровнем шумов операционного усилителя, обеспечивает качественный звук на мониторах, записывающих устройствах, головных телефонах, имеет низкое потребление тока замер показал ток около 2мА), работоспособен при снижении напряжения питания до 4,5 вольт. При повторении схемы с целью минимизации габаритов устройства, можно заменить микрофонный капсюль на другой с минимальными размерами (около 3мм), не использовать панельку, применив данный тип микросхемы в CMD исполнении, заменить электролитические конденсаторы на неполярные многослойные. Акустическая дальность — до 7 метров, длина соединительной линии от усилителя до потребителя сигнала (наушники, монитор, записывающее устройство) — до 300 метров. Питание от источника постоянного тока напряжением 5 — 12 вольт. Если вместо электретного микрофона будет применяться студийный (динамический) микрофон, резистор питания электретного микрофона R1 из схемы необходимо исключить. Учитывая, что микросхема содержит в своём составе два одинаковых усилителя, второй усилитель (выводы 5,6,7) можно задействовать для второго канала или использовать как предварительный усилитель для первого канала. Если вместо динамического микрофона подключить к входу усилителя катушку, намотанную на ферритовом стержне и содержащую около 3000 витков тонкого (0,08 — 0,12мм) медного провода типа ПЭЛ, ПЭВ, то усилитель превратится в радиоприёмник сверхнизкого диапазона радиоволн, излучаемых динамиками телефонов, телевизоров, телефонными проводами. При невозможности подключиться к усилителю проводной линией, можно доработать усилитель радиоудлинителем, собранном на одном транзисторе VT1, представляющим собой маломощный ВЧ генератор, работающий в радиовещательном диапазоне 88 — 108Мгц. Подстроечный конденсатор С6 позволяет изменять частоту генератора, настраиваясь на свободные от вещания частоты. Также можно изменять частоту растягивая/сжимая витки бескаркасной катушки L1, намотанной медным проводом диаметром 0,4 — 0,7мм на оправке 3 — 4мм (например на хвостовике сверла) и содержащей 6 витков. Если схему доработать высокочастотным усилителем на любом ВЧ транзисторе (например КТ361, на схеме показано синим цветом и в комплект не входит), то дальность связи может достигать 1 км, но это может пойти в разрез с существующим законодательством. Антенной служит отрезок медного монтажного провода 50 — 80 см. Антенну можно изготовить из медного жёсткого провода сечением 0,7 — 1мм, свёрнутым в спираль.
Настройку радиомикрофона производить на включенный на свободной частоте и расположенный рядом радиоприёмник диапазона 88 — 108МГц.

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах — интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам — сдвоенным переменным резистором R8, по средним частотам — R9, по низким частотам — R10.

Детали

Микросхему LM4558 можно заменить любой ИМС — два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Стерео усилитель на TDA2003 + JRC4558.

Представляем вашему вниманию принципиальную схему полного стереофонического усилителя, построенного на микросхемах TDA2003. Согласно datasheet TDA2003 выдаст 6 Ватт мощности на нагрузку 4 Ома. Питание усилителя однополярное 12 Вольт, поэтому его можно применить в качестве автомобильной аудиосистемы. Если интересуют параметры усилителя более подробно – полное описание (datasheet) вы найдете в архиве с материалами этой статьи. Данный усилитель также содержит предварительный усилитель и три регулятора тембра, который реализован на МС JRC4558. Принципиальные схемы показаны ниже:

Схема усилителя мощности на TDA2003:

Схема предварительного усилителя на JRC4558 с трехполосным регулятором тембра:

В предварительном усилителе микросхему JRC4558 можно заменить, например, на TL072.

Все элементы усилителя вместе с регуляторами размещены на одной плате. Исходники печатной платы показаны далее:

Используя эти изображения мы нарисовали печатную плату в программе Sprint Layout , ниже показан вид платы усилителя LAY6 формата:

Фото-вид LAY6 формата следующий:

Фольгированный стеклотекстолит односторонний, размер 71 х 126 мм.

Микросхемы TDA2003 устанавливаются на один общий радиатор, поэтому не забудьте про термопасту и изоляционные прокладки с изолирующими втулками.

Удобство платы заключается в том, что непосредственно на нее устанавливаются регуляторы, поэтому существенно сокращается применение проводов для внешних соединений. Все переменные резисторы – спаренные 2 х 20 кОм с линейной характеристикой, то есть, если импортные, то с индексом “В”, если отечественные – с индексом “А”.

Внешний вид платы усилителя в сборе показан ниже:

При поданном на усилитель питании загорается красный светодиод, расположенный рядом с входным разъемом. В его цепи стоит токоограничивающий резистор номиналом 2,2 кОм.

После того как запаяли элементы, промойте хорошенько плату, например, растворителем 646, уберите излишки канифоли и убедитесь в отсутствии “соплей” (перемычек олова меджу дорожками). Еще раз проверьте правильно ли впаяны элементы (микросхему 4558, полярность электролитов, и т.д.)
Усилитель собранный без ошибок и из исправных деталей в дополнительных настройках не нуждается. Удачного повторения.

Список элементов усилителя с предусилителем и регулятором тембра:

Микросхемы:

● TDA2003 – 2 шт.
● JRC4558 – 1 шт.

Резисторы 1/4W:

● 47R – 2 шт.
● 2R2 – 2 шт.
● 220R – 2 шт.
● 1R/0,5W – 2 шт.
● 1K – 4 шт.
● 10K – 2 шт.
● 2k7 – 4 шт.
● 100K – 2 шт.
● 220K – 2 шт.
● 2k2 – 1 шт.

Конденсаторы на напряжение не менее 16V:

● 1000mF электролит – 2 шт.
● 470mF электролит – 2 шт.
● 100mF электролит – 2 шт.
● 1mF электролит – 6 шт.
● 10mF электролит – 1 шт.
● 0.047mF (473) пленка – 2 шт.
● 0.1mF (104) пленка – 4 шт.
● 0.1mF (104) керамика – 1 шт.
● 0.0047mF (472) пленка – 2 шт.
● 470pF (471) керамика – 4 шт.

Остальное:

● Спаренный переменный резистор 20k + 20k — 4 шт.
● Разъем с болтовым зажимом 2 Pin 5 mm под монтаж на плату – 3 шт.
● Разъем с болтовым зажимом 3 Pin 2,54 mm под монтаж на плату – 1 шт.
● LED – Светодиод 5 mm красный – 1 шт.
● Панелька 8 Pin для JRC4558 – 1 шт.
● Алюминиевый радиатор для TDA2003 – 1 шт.
● Двойной RCA разъем – 1 шт.
● Терминал подключения акустики – 1 шт.

Скачать схему усилителя на TDA2003 & JRC4558, печатную плату LAY6 формата и datasheet_TDA2003 можно по прямой ссылке с нашего сайта, которая появится после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,93 Mb.

4558 операционный усилитель как проверить. Проверка работоспособности операционных усилителей. Положительная обратная связь, отрицательная обратная связь

При налаживании различных схем с применением операционных усилителей (ОУ) возникает необходимость предварительно, до установки на плату, проверить ОУ на работоспособность по принципу годен.негоден. Как видно из схемы, приведенной на рис.1, проверяемый ОУ включен повторителем напряжения, на неинвертирующий вход которого с выхода усилителя подается напряжение через трехзвенный цепочечный RC-четырехполюсник с нулевым сдвигом фазы.

Этот генератор вырабатывает колебания, близкие по форме к прямоугольным. Так как выходной ток ОУ широкого применения обычно недостаточен для яркого свечения светодиодов, то на выходе ОУ включен усилитель тока, выполненный по двухконтактной схеме на транзисторах с разным типом проводимости. При исправном ОУ светодиоды поочередно светятся. Если горит один из светодиодов, то такой усилитель негоден.
Для питания схемы использован двуполярный источник питания с номинальным напряжением для большинства типов ОУ.
В данной схеме можно проверить операционные усилители КР140УД608 (К140УД6), КР140УД708 (К140УД7), К140УД18, К544УД1, а также другие с учетом их цоколевки и при необходимости цепей частотной коррекции.
Схему проверки можно смонтировать на печатной плате из одностороннего фольгированного стеклотекстолита размерами 55х42,5 мм и толщиной 1,5 мм. Расположение токопроводящих дорожек на плате и радиоэлементов показано на рис.2. Пассивные элементы любого типа, например, конденсаторы С1.С3 типа К73-17, конденсаторы С4, С5 типа К10-17, резисторы мощностью 0,125 или 0,25 Вт. Светодиоды любого типа видимого излучения с любым цветом свечения. Яркость свечения их устанавливают подбором R4.
Данную схему можно использовать как «мигалку» даже с лампами накаливания.
Для этого при необходимости транзисторы VT1, VT2 выполняют составными и подбирают напряжение питания под тип применяемых ламп.
Литература РАДІОАМАТОР 6.2000

  • Похожие статьи

Войти с помощью:

Случайные статьи
  • 05.10.2014

    Данный предусилитель прост и имеет хорошие параметры. Эта схема основана на TCA5550, содержащий двойной усилитель и выходы для регулировки громкости и выравнивания ВЧ, НЧ, громкости, баланса. Схема потребляет очень малый ток. Регуляторы необходимо как можно ближе расположить к микросхеме, чтобы уменьшить помехи, наводки и шум. Элементная база R1-2-3-4=100 Kohms C3-4=100nF …

  • 16.11.2014

    На рисунке показана схема простого 2-х ваттного усилителя (стерео). Схема проста в сборке и имеет низкую стоимость. Напряжение питания 12 В. Сопротивление нагрузки 8 Ом. Схема усилителя Рисунок печатной платы (стерео)

  • 20.09.2014

    Его смысл pазличен для pазных моделей винчестеpов. В отличие от высокоуpовневого фоpматиpования — создания pазделов и файловой стpуктуpы, низкоуpовневое фоpматиpование означает базовую pазметку повеpхностей дисков. Для винчестеpов pанних моделей, котоpые поставлялись с чистыми повеpхностями, такое фоpматиpование создает только инфоpмационные сектоpы и может быть выполнено контpоллеpом винчестеpа под упpавлением соответствующей пpогpаммы. …

Операционные усилители (ОУ) широко используются радиолюбителями в конструкциях различных радиотехнических устройств. Причем в условиях растущей дороговизны на радиоэлементы и их дефицита приходится порою применять микросхемы, которые уже использовались ранее в работе. Чтобы быть уверенным в пригодности такого ОУ, его следует проверить, например, с помощью пробника, описанного в [Л].
Однако практические испытания этого устройства показали, что при проверке некоторых серий ОУ (таких, как КР544УД1Б, К153УД2) пробник всегда сигнализирует о неисправности этих микросхем независимо от их состояния.
Проанализировав работу устройства и режимы работы ОУ, мне удалось выяснить причину такого избирательного «поведения» пробника и, устранив ее, значительно расширить номенклатуру проверяемых усилителей.
Принципиальная схема модернизированного пробника показана на рис.1. Практически он мало чем отличается от предшественника: в цепь базы транзистора VT1 включены диоды VD2-VD4, изменены значения номиналов некоторых резисторов.

Рис.1 Принципиальная схема

Тестируемый ОУ подключают к гнездам разъема X1 (в качестве примера показано подключение ОУ К140УД2). Такое включение образует релаксационный генератор, вырабатывающий прямоугольные импульсы (меандр) с частотой 1…2 Гц. Напряжение питания поступает на генератор с параметрического стабилизатора R1VD1.
Если ОУ окажется годным, генератор начнет работать, а светодиод HL1 — вспыхивать в такт с частотой генерируемых импульсов.
В случае, если проверяемый ОУ окажется негодным, генератор работать не будет, а светодиод, в зависимости от причины неисправности усилителя, будет либо гореть непрерывно, либо вовсе не вспыхнет.
В чем же причина того, что при испытании годных ОУ серий КР544УД1Б, К153УД2 пробником [Л] светодиод HL1 сигнализировал о неисправности усилителей?
При снятии осциллограммы в точке «а» видно, что минимальное напряжение (U2, рис.2,а) генерируемых импульсов слишком велико но абсолютному значению, чтобы закрыть транзистор структуры n-p-n (в зависимости от серии ОУ это напряжение может достигать значения 2 В): U2 > U1, где U1 — пороговое значение напряжения, при котором эмиттерный переход транзистора открывается. Поэтому, несмотря на то, что генератор работает (т.к. микросхема исправна), транзистор VT1 постоянно открыт, а светодиод HL1 горит, указывая на негодность микросхемы.

Рис.2

Чтобы уменьшить напряжение в точке «а», в цепь базы транзистора VT1 включены диоды VD2-VD4. Теперь осциллограмма в этой точке имеет вид, представленный на рис.2,б: минимальное напряжение генерируемых импульсов меньше порогового значения эмиттерного перехода транзистора. Транзистор будет открываться и закрываться, а светодиод вспыхивать с частотой генерируемых импульсов.
В пробнике можно применить, кроме указанных на схеме, транзисторы КТ312А-КТ312В, КТ315А, КТ315В-КТ315И, КТ503А-КТ503Е, диоды КД521А-КД521Г, КД103А, КД103Б, стабилитрон Д814 Г. Разъем X1 — монтажная панель для микросхем, тип корпуса которых 2103.16.
Детали устройства размещают на печатной плате (рис.3), выполненной из одностороннего фольгированного стеклотекстолита толщиной 1…1.5 мм.
Правильно собранный пробник не нуждается в наладке.
С помощью пробника можно проверить практически все наиболее используемые в практике ОУ, кроме тех, выходное сопротивление которых сравнимо или превышает сопротивление резистора R7, например, микромощные ОУ К140УД12, К153УД4.

Рис.3

ЛИТЕРАТУРА
Козлов Ф., Прилепко А. «Кубик» для проверки ОУ. — Радио. 1986, № 11, с. 59.

Источник: Радио №5, 1994 г., стр.29.

C этой схемой также часто просматривают:

Операционный усилитель (ОУ) англ. Operational Amplifier (OpAmp), в народе – операционник, является усилителем постоянного тока (УПТ) с очень большим коэффициентом усиления. Словосочетание «усилитель постоянного тока» не означает, что операционный усилитель может усиливать только постоянный ток. Имеется ввиду, начиная с частоты в ноль Герц, а это и есть постоянный ток.

Термин «операционный» укрепился давно, так как первые образцы ОУ использовались для различных математических операций типа интегрирования, дифференцирования, суммирования и тд. Коэффициент усиления ОУ зависит от его типа, назначения, структуры и может превышать 1 млн!

Схема операционного усилителя

На схемах операционный усилитель обозначается вот так:

или так

Чаще всего ОУ на схемах обозначаются без выводов питания

Вход со знаком «плюс» называют НЕинвертирующий, а вход со знаком «минус» инвертирующий. Не путайте эти два знака с полярностью питания! Они НЕ говорят о том, что надо в обязательном порядке подавать на инвертирующий вход сигнал с отрицательной полярностью, а на НЕинвертирующий сигнал с положительной полярностью, и далее вы поймете почему.

Питание операционных усилителей

Если выводы питания не указаны, то считается, что на ОУ идет двухполярное питание +E и -E Вольт. Его также помечают как +U и -U, V CC и V EE , Vc и V E . Чаще всего это +15 и -15 Вольт. Двухполярное питание также называют биполярным питанием. Как это понять – двухполярное питание?

Давайте представим себе батарейку


Думаю, все вы в курсе, что у батарейки есть “плюс” и есть “минус”. В этом случае “минус” батарейки принимают за ноль, и уже относительно нуля считают батарейки. В нашем случае напряжение батарейки равняется 1,5 Вольт.

А давайте возьмем еще одну такую батарейку и соединим их последовательно:


Итак, общее напряжение у нас будет 3 Вольта, если брать за ноль минус первой батарейки.

А что если взять на ноль минус второй батарейки и относительно него уже замерять все напряжения?


Вот здесь мы как раз и получили двухполярное питание.

Идеальная и реальная модель операционного усилителя

Для того, чтобы понять суть работы ОУ, рассмотрим его идеальную и реальную модели.

1) идеального ОУ бесконечно большое.


В реальных ОУ значение входного сопротивления зависит от назначения ОУ (универсальный, видео, прецизионный и т.п.) типа используемых транзисторов и схемотехники входного каскада и может составлять от сотен Ом и до десятков МОм. Типовое значение для ОУ общего применения – несколько МОм.

2) Второе правило вытекает из первого правила. Так как входное сопротивление идеального ОУ бесконечно большое, то входной будет равняться нулю.


На самом же деле это допущение вполне справедливо для ОУ с на входе, у которых входные токи могут быть меньше пикоампер. Но есть также ОУ с на входе. Здесь уже входной ток может быть десятки микроампер.

3) Выходное сопротивление идеального ОУ равняется нулю.


Это значит, что напряжение на выходе ОУ не будет изменяться при изменении тока нагрузки. В реальных ОУ общего применения составляет десятки Ом (обычно 50 Ом).
Кроме того, выходное сопротивление зависит от частоты сигнала.

4) Коэффициент усиления в идеальном ОУ бесконечно большой. В реальности он ограничен внутренней схемотехникой ОУ, а выходное напряжение ограничено напряжением питания.

5) Так как коэффициент усиления бесконечно большой, следовательно, разность напряжений между входами идеального ОУ равняется нулю. Иначе если даже потенциал одного входа будет больше или меньше хотя бы на заряд одного электрона, то на выходе будет бесконечно большой потенциал.

6) Коэффициент усиления в идеальном ОУ не зависит от частоты сигнала и постоянен на всех частотах. В реальных ОУ это условие выполняется только для низких частот до какой-либо частоты среза, которая у каждого ОУ индивидуальна. Обычно за частоту среза принимают падение усиления на 3 дБ или до уровня 0,7 от усиления на нулевой частоте (постоянный ток).

Схема простейшего ОУ на транзисторах выглядит примерно вот так:


Принцип работы операционного усилителя

Давайте рассмотрим, как работает ОУ

Принцип работы ОУ очень прост. Он сравнивает два напряжения и на выходе уже выдает отрицательный, либо положительный потенциал питания. Все зависит от того, на каком входе потенциал больше. Если потенциал на НЕинвертирующем входе U1 больше, чем на инвертирующем U2, то на выходе будет +Uпит, если же на инвертирующем входе U2 потенциал будет больше, чем на НЕинвертирующем U1, то на выходе будет -Uпит. Вот и весь принцип;-).

Давайте рассмотрим этот принцип в симуляторе Proteus. Для этого выберем самый простой и распространенный операционный усилитель LM358 (аналоги 1040УД1, 1053УД2, 1401УД5) и соберем примитивную схему, показывающую принцип работы


Подадим на НЕинвертирующий вход 2 Вольта, а на инвертирующий вход 1 Вольт. Так как на НЕинвертирующем входе потенциал больше, то следовательно, на выходе мы должны получить +Uпит. Мы получили 13,5 Вольт, что близко к этому значению


Но почему не 15 Вольт? Виновата во всем сама внутренняя схемотехника ОУ. Максимальное значение ОУ не всегда может равняться положительному либо отрицательному напряжению питания. Оно может отклоняться от 0,5 и до 1,5 Вольт в зависимости от типа ОУ.

Но, как говорится, в семье не без уродов, и поэтому на рынке уже давно появились ОУ, которые могут выдавать на выходе допустимое напряжение питания, то есть в нашем случае это значения, близкие к +15 и -15 Вольтам. Такая фишка называется Rail-to-Rail, что в дословном переводе с англ. “от рельса до рельса”, а на языке электроники “от одной шины питания и до другой”.

Давайте теперь на инвертирующий вход подадим потенциал больше, чем на НЕинвертирущий. На инвертирующий подаем 2 Вольта, а на НЕинвертирующий подаем 1 Вольт:


Как вы видите, в данный момент выход “лег” на -Uпит, так как на инвертирующем входе потенциал был больше, чем на НЕинвертирующем.

Чтобы не качать лишний раз программный комплекс Proteus, можно в онлайне с помощью программы Falstad сэмулировать работу идеального ОУ. Для этого выбираем вкладку Circuits—Op-Amps—>OpAmp. В результате на вашем экране появится вот такая схемка:


На правой панели управления увидите бегунки для добавления напряжения на входы ОУ и уже можете визуально увидеть, что получится на выходе ОУ при изменении напряжения на входах.

Итак, мы рассмотрели случай, когда напряжение на входах может различаться. Но что будет, если они будут равны? Что нам покажет Proteus в этом случае? Хм, показал +Uпит.


А что покажет Falstad? Ноль Вольт.

Кому верить? Никому! В реале, такое сделать невозможно, чтобы на два входа загнать абсолютно равные напряжения. Поэтому такое состояние ОУ будет неустойчивым и значения на выходе могут принимать значения или -E Вольт, или +E Вольт.

Давайте подадим синусоидальный сигнал амплитудой в 1 Вольт и частотой в 1 килоГерц на НЕинвертирующий вход, а инвертирующий посадим на землю, то есть на ноль.


Смотрим, что имеем на виртуальном осциллографе:


Что можно сказать в этом случае? Когда синусоидальный сигнал находится в отрицательной области, на выходе ОУ у нас -Uпит, а когда синусоидальный сигнал находится в положительной области, то и на выходе имеем +Uпит. Также обратите внимание на то, что напряжение на выходе ОУ не может резко менять свое значение. Поэтому, в ОУ есть такой параметр, как скорость нарастания выходного напряжения V Uвых .

Этот параметр показывает насколько быстро может измениться выходное напряжение ОУ при работе в импульсных схемах. Измеряется в Вольт/сек. Ну и как вы поняли, чем больше значение этого параметра, тем лучше ведет себя ОУ в импульсных схемах. Для LM358 этот параметр равен 0,6 В/мкс.

При участии Jeer

Тда 2030 как проверить

Статьи, Схемы, Справочники

Вздутые — не вздутые, все равно перепаяйте. Можете емкость померить, если есть чем. Думаю, это оно, возбуждение. Микросхемы стоят на одном радиаторе? Ежели так то изолируйте их от радиатора, у Вас имеет место быть банальное самовозбуждение, у TDA 3-ий вывод электрически соединён с корпусом, получается петля и от этого самовозбуждение.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Поддельные («левые») TDA2030/TDA2050

TDA2030a как проверить ? | Петрович Мастер

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Как проверить исправность цифровых микросхем без выпайки их из платы. Очень часто когда приходится ремонтировать цифровую технику сталкиваешься с такой проблемой — одна цифрова микросхема закорачивает другую микросхему, поэтому когда проверяешь сигнал на выходе микросхемы и его там нет, можно придти к ложному выводу что микросхема не исправна.

Я обычно разрываю печатные дорожки к другим микросхемам. Но есть ли другой способ чтобы проверять микросхемы без разрыва дорожек? Кто знает поскажите пожалуйста. Вот пример: Ремонтировал цифровое радио. Не было сигнала с выхода регистра сдвига включенного по схеме делителя частоту. Проверил осциллографом сигнал на входе — сигнал был. Подумал что несправен делитель. Но когда отпаял один выход, сигналы появились на всех выходах, включая тот который отпаял.

Значит микросхема исправна. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. Для шинных буферов типа SN74LS и др помогает надевание сверху на впаянную неисправную микросхему микросхемы исправной. Кратковременно можно подать проводом сигнал нужной полярности и проследить изменения осциллом-микросхемы обычно из строя не выходят. Если изменилось, то скорее всего сдохла 1-я, если не изменилось то 2-я.

Это вообще, конечно шаманство, но иногда помогает. Если есть повторяющиеся блоки, но по осциллографу не понятно, можно тестером вызванивать одинаковые микросхемы в этих похожих блоках. Но лучше всего, это хорошо представлять как это все должно работать. Если же это невозможно, то вышеописанное, костер и прыжки вокруг него с бубном шамана.

Противное это занятие. Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля. Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах. Требования, предъявляемые к условиям эксплуатации приборов телеметрии и, как следствие, источников питания для них, могут быть довольно жесткими. Компания Fanso предоставляет широкий спектр продукции высокого качества, подтверждаемого выходным контролем, которая рассчитана на различные условия применения.

Дедукционному методу полноценной замены пока нет. Компэл совместно с Texas Instruments приглашают на вебинар, посвященный системам-на-кристалле для построения ультразвуковых расходомеров жидкостей и газов на базе ядра MSP Вебинар проводит господин Йоханн Ципперер — эксперт по ультразвуковым технологиям, непосредственно участвовавший в создании данного решения.

Можно еще пройтись тестером с прозвонкой по ножкам микросхемы на наличие закорачивания на землю и на питание , особенно помогает когда стоит планар с большим количеством выводов. Опции темы. Обратная связь — РадиоЛоцман — Вверх. Перевод: zCarot. Как проверить исправность цифровых микросхем без выпайки их из платы Очень часто когда приходится ремонтировать цифровую технику сталкиваешься с такой проблемой — одна цифрова микросхема закорачивает другую микросхему, поэтому когда проверяешь сигнал на выходе микросхемы и его там нет, можно придти к ложному выводу что микросхема не исправна.

Отправить личное сообщение для vladelectron. Найти ещё сообщения от vladelectron. Отправить личное сообщение для LEAS. Найти ещё сообщения от LEAS. Файловый архив. Скачиваний: 1. Загрузок: 17 Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах.

Дедукционному методу полноценной замены пока нет Цитата: Сообщение от LEAS помогает надевание сверху на впаянную неисправную микросхему микросхемы исправной. Отправить личное сообщение для Werdis. Найти ещё сообщения от Werdis. Скачиваний: 1 1. Похожие темы. Продам полупроводники отеч. Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл.

Смайлы Вкл. HTML код Выкл. Правила форума.

стерео усилитель на TDA2030 (15вт)

В этой статье будет рассказано о том, как проверить на работоспособность микросхему с использованием обычного мультиметра. Иногда определить причину неисправности довольно просто, а иногда на это уходит много времени, и в результате поломка так и остается невыясненной. В этом случае надо сделать замену детали. Проверка микросхем — достаточно сложный процесс, который, зачастую, оказывается невозможен. Причина кроется в том, что микросхема содержит большое число различных радиоэлементов. Однако даже в такой ситуации есть несколько способов проверки:. Самыми простыми для проверки являются микросхемы серии КР

Как проверить работоспособность TDA2030A?

By mini-jack , June 4, in Начинающим. Принесли мне колонки с неработающим усилителем. Там не грелись микросхемы, пошёл купил, заменил на такие-же TDAA. Радиатор начал греться работают значит. А в целом — как не шёл звук, так и не идёт. Просто гудят колонки! В чём дело — не пойму, мне друг посоветовал проверить диоды на входе, но как их проверить, если при проверке мультиметром результат не достоверный ток может и обходить диоды по параллельным путям

14W Hi-Fi одноканальный аудио усилитель TDA2030

Проверьте напряжения питания микросхемы. Если не помогло 4. Замените микросхему. Вход Регистрация.

Проверка микросхемы мультиметром и специальным тестером

Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка.

Tda2030a как проверить

Switch to English регистрация. Телефон или email. Чужой компьютер. Недавно начал проверять усилители на TDA, оказалось что это довольно живучая и не очень капризная микросхема. Она может работать со мнимой средней точкой соединение двух конденсаторов последовательно. Обратные диоды для защиты выходного каскада можно не ставить желательно поставить при работе на нагрузку более 8 ом. Так же очень хорошо работает в мостовом режиме, выдержала на полной мощности кз в течении 3 сек, потом сгорел предохранитель, после его замены усилитель работал как ни в чем не бывало. В обычном режиме были слышны искажения на низких частотах из за маленьких конденсаторов для средней точки 2хмкф , после подключения в мостовом режиме искажения пропали.

Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

С помощью данного набора, можно собрать простой и компактный усилитель мощностью 14 Ватт на известной всем микросхеме TDAA. Эти микросхемы не дорогие и в своё время были очень популярны, они обладают достойным звучанием и их часто можно встретить в заводской аудио аппаратуре. Ссылки на набор и другие необходимые компоненты вы можете найти на нашем сайте kavmaster. В комплект набора входят печатная плата, на которой расписано где какая деталь должна быть установлена, небольшой набор необходимых деталей и инструкция по сборке усилителя, где можно найти параметры усилителя, принципиальную схему, список компонентов и внешний вид уже собранный усилитель.

Проверка микросхемы мультиметром и специальным тестером

ВИДЕО ПО ТЕМЕ: TDA2030, TDA2050, LM1875 — что лучше?

Ремонт авто усилителя Сreative Weekdays. Как проверить полевой транзистор мультиметром. Супер-Простой способ проверки P-канального «mosfet» транзистора! Без приборов! Ремонт усилителя Быстрый поиск неисправности oleg pl.

TDA2030A и умощнение микросхемы до 60 — 100 ватт

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Стереофонический усилитель мощности звуковой частоты. Предназначен для применения в различных аудиоустройствах. Микросхемы усилителя должны быть установлены на теплоотводе.

Как проверить исправность цифровых микросхем без выпайки их из платы

За это сообщение сказали спасибо: Antech. За это сообщение сказали спасибо: 31гдн. За это сообщение сказали спасибо: rrr Конференция iXBT.

Статьи, Схемы, Справочники

Оставьте Ваше сообщение и контактные данные и наши специалисты свяжутся с Вами в ближайшее рабочее время для решения Вашего вопроса. Все права защищены. Фактический адрес магазина для самовывоза: г. Москва, ул. Перерва, д. Братиславская последний вагон из центра.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой метод проверки исправности полевого .

Tda2030a как проверить

Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания. Войти Войти через. Все категории. Похожие запросы: 9v усилитель схема ic amp совета усилитель нч esp питания 12v усилитель мощности diy power 21 доска усилитель dc12v.

Бренды: TZT. Цена: — OK. Бесплатная доставка или более More. TdaA 2,1 супер бас 2,1 сабвуфер усилитель доска трехканальный усилитель для громкоговорителя доска intelligent world Store. Бесплатная доставка 0 По заказам. Топ 1 шт. Бесплатная доставка С присвоенным рейтингом 5. С присвоенным рейтингом 5. Всё хорошо! Два месяца ожидания, и они у меня в руках.

Даже работают. Описанию соответствует, не поврежденный, если не дополнил отзыв, значит поставил и все хорошо. Бесплатная Доставка шт. YT Electronics components co.

Товар соответствует описанию on 2. Неоднократно делал покупки в этом магазине, отличный продавец! Цена на товар ниже чем у конкурентов. Хорошая упаковка, быстрая отгрузка и доставка. В Украину, г. Винница дошло за три недели — нормально. Товар отличный, качественно сделан, соответствует описанию. Продавца рекомендую. ZQC Module Store. Пришло как всегда быстро. Сейчас буду проверять, но думаю что всё как написано. Фирме одни пятёрки. Печатная плата хорошего качества исполнения, точки пайки облужены, места монтажа элементов промаркированы, комплект полный, осталось только собрать.

Рекомендую к покупке. Доехало за двадцать пять дней, трекалось до вручения. Упаковано в почтовый пупырпакет и ещё замотано в пупырку. Плата качественная — все места пайки лужёные, всё подписано. Доступно цветов: 6. Derone Audio Parts Store. AiyimaTechnology Store.

Отзывы 13 32 По заказам. E-visiontek Store. Отзывы 9 7 По заказам. Будем надеется, что рабочие. Все как в описании. Хороший продавец. Доставка 24 дня. Пакет с пупыркой. Комплектующие в пластике.

Усилитель хороший,работает. Все супер! Продавца рекомендую! Комплект пришел быстро, все комплектующие есть, но собрал — не работает, мне кажется нерабочие микросхемы TDAA, так как все компоненты проверил, а микросхему проверить тестером не реально, я расстроен, заказал еще один усилитель у другого продавца Заказ дошел за 14 дней.

Продавец не доложил один конденсатор , заменил его на Звучание неплохое за эти деньги. Товар пришёл в целости, ножки не гнуты, упакован хорошо. Продавцу спасибо. Шло очень долго, упаковано в блистере, ножки целые. Поставил 2 шт. Доступно цветов: 3. TDAA 2. Предыдущий 1 2 3 4 5 6 7 Следующий. Топ 5 положительных отзывов для tdaa Неоднократно делал покупки в этом магазине, отличный продавец! Оптовая торговля в Интернет tdaa: звуковой платы a ic аудио amp pwr tda усилитель доска tdaa ic ic tdaa аудио цепи tdav Популярные товары по запросу «tdaa»: звуковой платы lmt усилителя доска 15w усилитель доска усилителя аудио tda усилитель аудио diy 12v усилитель комплект аудио цепи Большая скидка на tdaa: 15w усилитель доска diy питания amp совета усилитель 12v модуль усилитель аудио diy tda diy power усилитель dc12v diy kit низкая цена для tdaa: amplifier computer 2 1 amp спикер совета ic звук arduino аудио усилитель нч aiyima усилитель 12v усилитель мощности доска diy скидка на дешевый tdaa: двойной источник питания pam fx 10 вт усилитель tda доска для 60 вт усилитель комплект smd 50w amp содержательные обзоры tdaa: 9v усилитель схема ic amp совета усилитель нч esp питания 12v усилитель мощности diy power 21 доска усилитель dc12v.

Логические ИС. Привод IC. Электрические игрушки.

TDA2030A, покупаем в интернете — получаем у себя дома.

Наверное, один из самых простых доступных и дешевых усилителей является усилитель TDAA,TDA,TDA,LM Преимущества усилителя: — Во-первых, цена готового продукта — Во-вторых, качество звука — В-третьих, простая сборка — В-четвертых, легко доступность — В-пятых не боится испытаний зверских Собрал уже, даже не знаю, сколько усилителей именно на микросхеме TDAA, как всегда сборка проста, и настраивать ничего не надо. Ну, все, поехали о самой микросхеме. Диапазон воспроизводимых частот: 20… Гц. По своему принципу этот усилитель является обыкновенным операционным усилителем с обратной связью. Входящее сопротивление определяется резистором R1. Да, добавьте меня в свой список рассылки.

TDA2030a как проверить ? | Петрович Мастер

Вздутые — не вздутые, все равно перепаяйте. Можете емкость померить, если есть чем. Думаю, это оно, возбуждение. Микросхемы стоят на одном радиаторе? Ежели так то изолируйте их от радиатора, у Вас имеет место быть банальное самовозбуждение, у TDA 3-ий вывод электрически соединён с корпусом, получается петля и от этого самовозбуждение. Была такая же проблема, через 10мин работы сильно разогревалась одна сторона и начинала тарахтеть, судя по всему срабатывает термозащита. Но мне помогла замена микросхемы.

TDA2030A и умощнение микросхемы до 60 — 100 ватт

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Выбор осциллографа. Генератор-звонарь якорей. Как состыковать 50 Гц плату и Гц Отклоняющую Систему?

ремонт колонок на tda2030a как узнать какая микросхема неисправна?

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Стереофонический усилитель мощности звуковой частоты. Предназначен для применения в различных аудиоустройствах. Микросхемы усилителя должны быть установлены на теплоотводе.

Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

Модератор: AL. Сейчас этот форум просматривают: Google [Bot] и гости: 0. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема. FAQ Личный раздел.

В этой статье будет рассказано о том, как проверить на работоспособность микросхему с использованием обычного мультиметра. Иногда определить причину неисправности довольно просто, а иногда на это уходит много времени, и в результате поломка так и остается невыясненной. В этом случае надо сделать замену детали.

Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания.

Репутация: 0 Статус: Offline. Прикрепления: Сообщение отредактировал er — Суббота, Репутация: Статус: Offline. Сообщение отредактировал er — Воскресенье,

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать?

Thunder THS — C202b 4558D TDA 2030a ремонт этих колонок Ссылка?v=tm1pedbCRzI.

19 Replies to “TDA2030a как проверить ? | Петрович Мастер”

Продублирую ответ тут.
Как самоучка — самоучке. Рекомендую опираться на официальную документацию, а не картинки из тырнета.
00:24 — возможно. И не такая же, у Вас «левак» в руках.
01:02 — не соответствуют действительности. Схема из диодами из сети — не более, чем чья-то самодеятельность с сомнительной достоверностью. Всё что там нарисовано — это как снаружи выглядит схема для дешёвого тестера. Что в реальности внутри находится — знает только производитель. Где там и какие p-n переходы.
Вторая часть «загадки» — это мультиметр. У меня с авто-диапазонами на 40000 отсчётов. У Вас… Китайский клон дешёвого Mastech M838 (оригинальный M838 у меня тоже есть). У Вас есть на него спецификация в каких пределах и что он измеряет? До какого падения напряжения на p-n переходе он умеет показывать? Насколько я помню по своему M838 — то ли 1000 мВ, то ли 1500 мВ. Посмотрите тот самый фрагмент моего видео ещё раз — почти 2000 мВ. Поэтому Ваш тестер ничего не показывает, но это вовсе не означает, что там «ток не течёт».
02:40 — поведение (исчезающие показания) характерно для M838, если показания находятся слегка за гранью диапазона измерений.
03:33 — действительно «очень простая», слишком. Там сэкономлено на диодах с выхода на линии питания, которые необходимы для TDA2030A (посмотрите в доках). Без них не удивительны выгорания. Вполне возможно, что сначала сгорела 2030, а после того как с неё пошла постоянка — сгорел и дин саба (на защите ведь тоже сэкономили).

Финально. Почти все микросхемы в видео — левак, видно даже так. Что прозваниваемая, что две на мелкой плате, что крайняя на плате в колонках. И только средняя похожа на оригинал. Не удивительно, что оно нормально не работает.
Найдёте оригинальные микрухи — заработает. А то, что склепал дядя Ляо в подвале — работать не обязано.
Но, к слову, TDA2030A, даже оригинальная, шлак ещё тот. LM1875 и TDA2050 лучше, и заметно.

+Макс «Fagear» Крюков так значит тда2030а можно заменить на LM1875 и TDA2050 ??)))

+Danilturbo1 Я бы сказал «нужно». Только на оригиналы, а не на такие же леваки, которые «работают» как попало. С 2030А без искажений можно снять максимум 5 Вт при любом питании, далее прут подвозбуды. Если на них плюнуть, то потолок 19 Вт. С TDA2050 можно снять до 30 Вт.

+Danilturbo1 да, причем будет работать не меняя обвязку, но и ее лучше поменять т. к. номиналы могут отличаться

Ребята не забивайте себе голову ! Мултиметром померьте для того чтобы не было короткого или утечки между ногами,а сопротивление сравнивать в китаёзовских комплектующих это только тратить время. Запаяй на место и подключи осцил,дай генератор и смотри мощность,естественно подключив нагрузку,у меня из нихрома намотаны разных сопротивлений,и всё увидите.О том видео про которое вы говорите здесь,там человек грамотновсё описал,но процентов 70 из его видео можно выбросить,так как подключив приборы он сразу увидел что происходит и сделал привильное заключение.

Danilturbo1 Попробуй поменять микросхему 4558 которая стоит в ФНЧ. Я собираю усилитель из платы от активного сабвуфера, думал что сгорел трансформатор, но оказалось что транс рабочий, сгорел предохранитель стоявший внутри транса. На микросхеме TDA2030A стоявшей для саба я после разных эксперементов с радиатором умудрился сломать ножки. Решил сделать отдельный усилитель для саба на транзисторах. При проверке входа для первой ножки TDA2030A (с этого контакта будет идти звук на усилитель для саба) микросхема 4558 оказалась не рабочей, заменил её и всё заработало. Тоже шёл гул в НЧ динамике. Извиняюсь, если написал много лишнего.

+MrAndrey5757 я кажется понял о чем ты ))) микросхема на 8 ножек ?))) в смысле с одной стороны 4 и с другой 4 ?))) блин если в ней дело ? то я порву ее ))) потому что я поменял транзисторы местами — как я уже сказал на видео и все тот же гул — и я смотрю плата простая больше деталей в ней нет которые могут сгореть — значет это микросхема падла ))) если че сниму видос как починю ее

Danilturbo1 Да, она самая, маленькая такая с 4 ножками с каждой стороны. Она обрезает частоты выше тех, что нужны сабу. А TDA2030A — это не транзистор, а микросхема с 5 ножками. У транзисторов обычно 3 ножки и редко бывает 4. Удачи в починке! Ждём видео)))

есть вопрос, если кучок tda2030a отпал, то ее нада менять?

+Саня Бульбаха если ты говоришь про ножку которых пять — то можно припаять к ней провод — но это если получится — а так лутше новую купить и не мучать себе жопу ))))

Была проблема в диоде на выпрямителе пробит, спасибо за видео похоже от вибрации дал трещину, у меня похожий саб с 2-мя колонками на трансформаторе 14в в покое. Усилитель целый считаю что из за диода все вибрации отпаиваешь ногу и тестишь

вот тут я все отремонтировал Ссылка?v=tm1pedbCRzI

Пиздобол ты Петрович,ещё тот…

Ебать чувак) да ты крут, Пиздец. Из сотни тысяч людей, просмотренных мною, это первый и наверное последний чувак, который мне реально понравился. Я пока смотрел несколько раз прослезился) Больше видосов снимай, обзоры хуярь, играй во что то, бля у тебя талант

у меня похожая микросхема только у меня D2030А и тоже у него 5 ножек я не могу найти в яндаксе а вечно вылезает TDA2003, A микросхема

Чувак по канифолью.

короче самый убогий видос на ютубе короче короче короче

умный молодец, TDA2030A отличается от TDA 2030 и тем более отлична от TDA2003 которую тестил ты!

JRC4558 Распиновка операционного усилителя, характеристики, альтернативы и техническое описание

JRC4558 Двойной операционный усилитель

JRC4558 Двойной операционный усилитель IC

JRC4558 Двойной операционный усилитель IC

Распиновка сдвоенного операционного усилителя JRC4558

нажмите на картинку для увеличения

JRC4558 — это высокопроизводительный монолитный сдвоенный операционный усилитель.JRC4558 с внутренней компенсацией и построен на единственном кремниевом кристалле. Высокое усиление по напряжению (100 дБ тип.), Хорошее входное сопротивление (5 МОм тип.) И универсальный источник питания (от ± 4 до 18 В) делают его идеальным для использования в схемах педалей.

Описание контактов JRC4558:

Номер контакта

Имя контакта

Описание

1

ВЫХ (А)

Выходной контакт операционного усилителя A

2

Инвертирующий вход (A)

Инвертирующий входной вывод операционного усилителя A

3

Неинвертирующий вход (A)

Неинвертирующий входной вывод усилителя A

4

Питание (-Vs)

Минусовая клемма питания

5

Номер ссылки

Неинвертирующий входной вывод усилителя B

6

Выход

Инвертирующий входной вывод операционного усилителя B

7

Питание (+ VS)

Выходной контакт операционного усилителя B

8

+ В С

Положительный вывод питания

Характеристики и спецификации JRC4558
  • Диапазон напряжения питания: от ± 5 В до ± 15 В
  • Полоса пропускания: 3 МГц
  • №Усилителей: 2
  • Количество контактов: 8
  • Максимальная рабочая температура: 70 ° C
  • Мин. Рабочая температура: 0 ° C
  • Скорость нарастания: 1,7 В / мкс
  • Доступен в 8-контактном корпусе DIP и SOP

Примечание: Полную техническую информацию можно найти в таблице данных JRC4558 в конце этой страницы.

Альтернативные операционные усилители: LM158, LM158A, LM358, LM358A, LM2904, LM2904Q, LM4558, LM747

Где использовать JRC4558

JRC4558IC может использоваться в операционных схемах операционных усилителей общего назначения, таких как компаратор, дифференциальное усиление или математические операции.Более того, устройство, специально разработанное для таких приложений, как преобразователи-усилители, блоки усиления постоянного тока, упрощает реализацию в системах с одним напряжением питания. Например, эти устройства могут работать напрямую от стандартного источника питания 5 В, используемого в цифровой электронике, без дополнительного источника питания -5 В. В дополнение к двум из этих операционных усилителей на борту, устройство может одновременно выполнять две разные функции, что очень удобно в приложениях. Устройство пользуется популярностью среди любителей и инженеров за низкую стоимость и хорошую производительность.

Как использовать JRC4558

Как упоминалось выше, JRC4558 представляет собой ИС с двумя операционными усилителями. Схема внутреннего подключения JRC4558 показана ниже.

Теперь давайте возьмем один операционный усилитель из имеющихся двух и построим простую схему JRC4588 , чтобы объяснить его применение.

В приведенной выше схеме операционный усилитель действует как неинвертирующий усилитель (поскольку вход подается на неинвертирующий контакт операционного усилителя), а выход предоставляется как Vo.Также устройство питается от единственного источника напряжения VCC. У нас есть уравнение для выхода Vo = Входное напряжение * Коэффициент усиления.

Vout = Vi * (1 + R1 / R2)

Например: скажем, R1 = 100, R2 = 10 и входное напряжение Vi = 20 мВ. Тогда у нас будет Vo = 20м * (1 + 10) = 220мВ

Таким образом, мы реализовали схему усилителя операционного усилителя и аналогичным образом используем это устройство для разработки всех других схем применения операционного усилителя.

Приложения JRC4558
  • Одиночные усилители с заземлением в автомобилях и
  • Портативные приборы
  • Усилители выборки и хранения
  • Таймеры / мультивибраторы большой продолжительности (микросекунды, минуты-часы)
  • Приборы для измерения фототока
  • Система охранной сигнализации
  • Компараторы
  • Генераторы функций
  • Инструментальные усилители

2-D Модель JRC4558

2-D размеры для 8-выводного SOP корпуса JRC4558 приведены ниже

ИСПЫТАНИЕ

IC — Блог DCAClab

ИС — это не что иное, как маленькая микросхема, содержащая очень большую и сложную схему.Различные компоненты схемы создаются в полупроводниковом материале с помощью CMOS Technology . ИС (интегральная схема) не подлежит ремонту, да и не должно было быть, поскольку они стоят очень дешево по сравнению с схемами, которые они содержат. Перед нами встает вопрос: как проверить микросхему и когда нам следует выбросить или заменить микросхему.

Есть четыре способа проверить ИС, и если ИС в порядке и в надлежащем рабочем состоянии, то она должна соответствовать всем четырем условиям.


Состояние короткого замыкания

Целью этого метода является проверка наличия короткого замыкания внутри IC

.
  • Установите мультиметр в режим проверки целостности цепи.
  • Подсоедините все контакты вместе с одной из сторон ИС к кабелю мультиметра.
  • Возьмите клеммный кабель мультиметра и подключите его по одному к каждому контакту другой стороны отдельно.
  • Если раздается звуковой сигнал или имеется непрерывность в более чем 50% комбинаций, то существует большая вероятность короткого замыкания ИС изнутри.

Состояние утечки

В этом методе вы должны проверить ИС на предмет того, что упаковка повреждена или взорвана. Наблюдайте за ИС с каждой из возможных сторон, если вы видите даже небольшую трещину, обожженную метку или ее сломанный с любой стороны, то ИС наверняка поврежден или протечет.

Условия нагрева

В этом методе мы проверяем, не перегревается ли ИС без необходимости.

  • Подайте напряжение на микросхему в соответствии с ее рабочим состоянием или, если она на плате, включите ее питание.
  • Коснитесь ИС пальцем, просто подав на нее напряжение.
  • Обратите внимание, нагревается ли ИС естественным образом, или если вы не можете дотронуться до нее через несколько 10–12 секунд.
  • Если микросхема нагревается очень быстро, то микросхема наверняка повреждена.

Состояние питания на входе и выходе

Здесь мы должны проверить ИС, если выходное напряжение с сигнальных контактов ИС соответствует определенному напряжению или отличается от спецификаций.Просто пример IC 74VHC112, который имеет двойной JK Flip Flop с режимами Preset и Clear. Напряжение питания микросхемы, равное Vcc, может составлять от 0,5 В до 7 В, а выходной сигнал с контактов сигнала / данных может быть либо + 0,5 В, либо -0,5 В.

Подключите Vcc к входному напряжению и заземление к заземлению отрицательного полюса источника питания.

Попробуйте разные входы триггера, чтобы вы могли получить логическую «1» хотя бы один раз на каждом из выходных контактов.

Измерьте напряжение на выводе, когда вы получите «1» в качестве логического выхода.

Если напряжение очень сильно отличается от 0,5 В, то ИС не работает наилучшим образом.

Если вы обнаружили какое-либо из перечисленных выше четырех условий во время тестирования микросхемы, то очень высока вероятность того, что ваша микросхема не работает должным образом, и вам может потребоваться заменить ее.

Фархан Шейх — инженер по электротехнике и электронике, увлеченный созданием схем и цифровой электроники. Он ведет блог EEE Projects, в котором содержится общая информация по темам и проектам в области электротехники и электроники.

Нравится:

Нравится Загрузка …

Возможно, вам также понравится

Методы анализа отказов и устранение неисправностей ИС

Аннотация: При поиске и устранении неисправностей в сложном устройстве знания важны. Мы хотим и должны знать все, что имеет отношение к проблеме, включая правильный номер версии IC, где найти соответствующие справочные материалы и кто действительно знает, что произошло на сайте клиента. Анализ отказов интегральных схем требует быстрого и надлежащего реагирования, потому что, конечно же, помощь клиенту — наша главная задача.Но следует ли ожидать, что отдел обеспечения качества (QA) проверит каждый параметр во всех условиях во время анализа отказов (FA)? Нет, совсем нет. Слишком много предположений. Некоторых это может удивить, но специалисты по тестированию не имеют хрустальных шаров и не умеют читать мысли. Своевременное и эффективное устранение неисправностей ИС возможно только в том случае, если точная техническая информация об отказе ИС доступна от клиента.

Аналогичная версия этой статьи появилась в номере EDN , 31 октября 2012 г.

Анализ отказов микросхем — это может напрасно тратить время

Мы часто слышим: «восприятие — это реальность». Когда IC выходит из строя или заказчик думает, что он отказал, мы должны ответить анализом отказов (FA). Чтобы сделать это эффективно, мы должны располагать точной и актуальной информацией об инциденте. Это единственный способ избежать догадок.

Позвольте мне рассказать об инциденте, произошедшем не так давно. Деталь была возвращена как неисправная, и больше мы ничего не знали. Мы запустили его на автоматическом испытательном оборудовании (ATE), протестировали на стенде, подвергли рентгенографии и сняли колпачок с детали.Мы залили его мягкими электронами в электронный микроскоп, чтобы найти места испускания, указывающие на повреждение. Мы измерили его температуру с помощью жидкокристаллического покрытия. Роль была идеальной. Мы не нашли причин для отказа, поэтому отдел контроля качества сказал именно это в отчете FA. Мы задались вопросом, почему деталь была возвращена как вышедшая из строя?

Примерно через два месяца мы почти случайно узнали, что заказчик испытал эту неисправность только тогда, когда деталь была нагрета выше + 60 ° C. Мы снова начали FA.Мы проверили деталь при комнатной температуре (+ 25 ° C), и мы… ничего не нашли. Деталь больше не функционировала, так как была уничтожена в процессе тестирования. В конце концов, это было разовое возвращение; это не повторилось. Но в этом эпизоде ​​мы узнали кое-что более важное: без критических данных о производительности (то есть о сбоях) мы были слепы и гадали. Мы зря потратили много времени и денег. (См. Приложение — Анализ отказов ИС на Homefront, где вы найдете еще одну более личную историю об старинных автомобилях, проблемах с заземлением и еще одной вышедшей из строя ИС.)

Исчерпывающее упражнение в бесполезности контроля качества

Много раз вышедшая из строя ИС повреждается настолько, что невозможно определить причину повреждения. Один клиент забрал плату у сборочного подрядчика обратно в лабораторию. Там они удалили микросхему с платы и заявили, что микросхема вышла из строя. Скорее всего. Заказчик пришел к выводу: «первопричина» в самой ИС. Они хотели получить FA, но где были данные о сбоях? Были ли обстоятельства записаны тщательно? Что предотвратит будущие неудачи? Мы вернулись к догадкам, а не к проверке фактов — вряд ли рецепт для значимого FA.

В данном случае заказчик сконцентрировался на трех выводах устройства с несколькими выходами. Вот что мы действительно знали: деталь покинула фабрику и с уверенностью работала в несколько миллиардов деталей; он работал в цепи несколько часов, прежде чем вышел из строя. Была ли это младенческая неисправность или она была повреждена внешним воздействием? Было ли это в цепи покупателя? В среде приложения? Электростатический разряд (ESD) на заводе ослабил цепь, и она вышла из строя позже? Возможно, клерк по доставке нанес ущерб, проигнорировав протокол ESD? Список возможных факторов казался бесконечным.

Первая частичная схема, полученная от заказчика, не очень помогла. Он не показал ни того, что привело к отказу, ни того, что нужно было двигать. Местный FAE попросили проверить землю. Правильно ли было разделено основание? Вы не могли сказать по схеме. Мы получили еще несколько фрагментов схемы, но теперь вопросов больше, чем ответов. Почему заказчик проверил только три выхода из множества? Были ли какие-либо входные или выходные контакты устройства подключены с низким сопротивлением к контактам платы? Считались ли питание и земля как соединения с низким сопротивлением? Могло ли быть проблемой электростатический разряд на контактах платы? Мы все еще гадали.

Эффективный анализ отказов — поиск неисправностей на месте преступления

Теперь мы спрашиваем: «Что можно было бы сделать с помощью правильной информации с самого начала?» Было ли разумно ожидать, что QA исчерпывающе протестирует каждый параметр во всех условиях, особенно когда мы не знаем ничего конкретного о сбое? Нет. Мы можем только помочь клиенту понять, почему вышла из строя микросхема, и исправить это можно только при условии адекватного знания области применения.

Этот подход, по общему признанию, противоречит тем, кто считает, что FA следует проводить без промедления.Я слышал, что «FA — это всегда первое, что нужно сделать. Проверять внутренние части ИС нужно до того, как смотреть на ИС в схеме приложения». Я не понимаю, откуда эта идея, и не согласен. ФА — не первая задача. Скорее, первым шагом является расследование «места преступления», происшествия с аварией.

Информация о месте аварии имеет решающее значение, и, как и следователи полиции, мы должны делать все возможное, чтобы сохранить данные на месте происшествия.Первым делом нужно исследовать ИС в цепи приложения, то есть, где она вышла из строя. Ключом к ответу может быть такая простая вещь, как брызги припоя. ИС может частично работать, но не полностью. Фактически, удаление ИС может замаскировать реальную проблему.
