Аккумуляторы: каким напряжением заряжать и как это делать

Главная страница » Аккумуляторы: каким напряжением заряжать и как это делать

Автономные источники питания – аккумуляторные батареи, видятся в современных технологиях неотъемлемым элементом практически любых проектов. Для автомобильной техники аккумуляторы тоже конструктивная часть, без которой немыслима полноценная эксплуатация транспорта. Всеобщая полезность аккумуляторов очевидна. Но технологически эти приборы всё-таки до конца не совершенны. Например, явное несовершенство отмечается частым зарядом аккумуляторов. Конечно же, здесь актуален вопрос, каким напряжением заряжать аккумулятор, чтобы сократить частоту подзарядки и сохранить все его рабочие свойства на длительный срок эксплуатации?

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Обслуживание свинцово-кислотных аккумуляторов

Досконально вникнуть в тонкости процессов заряда / разряда свинцово-кислотных аккумуляторных батарей (автомобильных и других) помогут определения базовых параметров аккумуляторов:

  • ёмкость,
  • концентрация электролита,
  • сила тока разряда,
  • температура электролита,
  • эффект саморазряда.

Под ёмкостью батареи аккумуляторов принимается электричество, отдаваемое каждой отдельной аккумуляторной банкой в процессе её разряда. Как правило, значение ёмкости выражается ампер-часами (А/ч).

Elitech Y3 50/30

Параметры аккумулятора на корпусе батареиНа корпусе аккумуляторной батареи для автомобиля указывается не только номинальная ёмкость, но также стартерный ток при пуске автомобиля на холодную. Пример маркировки — аккумулятор производства Тюменского завода

Ёмкость разряда аккумулятора, обозначенная на технической бирке производителем, считается номинальным параметром. Помимо этой цифры, значимым для эксплуатации является также параметр ёмкости заряда. Необходимое значение заряда вычисляется формулой:

Сз = Iз * Тз

где: Iз – зарядный ток; Тз – время заряда.

Цифра, указывающая разрядную ёмкость батареи аккумуляторов, напрямую связана с другими технологическими и конструктивными параметрами и зависима от условий эксплуатации. Из конструктивно-технологичных свойств аккумулятора влияние на ёмкость разряда оказывают:

  • активная масса,
  • применяемый электролит,
  • толщина электродов,
  • геометрические размеры электродов.

Среди технологических параметров значимой для ёмкости батареи аккумуляторов также является степень пористости активных материалов и рецептура их приготовления.

Свинцово-кислая АКБ структураВнутренняя структура свинцово-кислого автомобильного аккумулятора, куда входят так называемые активные материалы — пластины минусового и плюсового полей, а также иные компоненты

Не остаются в стороне и эксплуатационные факторы. Как показывает практика, сила разрядного тока в паре с температурой электролита также способны оказывать влияние на параметр ёмкости аккумулятора.

Влияние концентрации электролита

Завышенный уровень концентрации электролита способствует сокращению срока службы аккумулятора. Условия работы батареи с высокой концентрацией электролита приводят к активизации реакции, результатом которой становится образование коррозии на плюсовом электроде аккумуляторной батареи.

Поэтому важно оптимизировать значение концентрации электролита, учитывая те условия, в которых эксплуатируется аккумулятор и требования, предъявляемые производителем по отношению к таким условиям.

Wester Ch30

Концентрация электролита АКБОптимизация концентрации электролита аккумуляторной батареи видится одним из важных моментов эксплуатации прибора. Контроль уровня концентрации необходим обязательно

К примеру, для условий с умеренным климатом, рекомендованный уровень концентрации электролита для большей части автомобильных аккумуляторов доводят под плотность 1,25 – 1,28 г/см

2.

А когда актуальна эксплуатация приборов применительно к жаркому климату, концентрация электролита должна соответствовать плотности 1,22 – 1,24 г/см2.

Аккумуляторы — сила тока разряда

Процесс разряда АКБ логично разделить условно на два режима:

  1. Длительный.
  2. Короткий.

Для первого события характерным видится разряд при малых токах на протяжении относительно длительного временного периода (от 5 до 24 часов).

Для второго события (короткий разряд, стартерный разряд), напротив, характерными являются большие токи в коротком промежутке времени (секунды, минуты).

Увеличение разрядного тока провоцирует снижение ёмкости батареи аккумуляторов.

Вымпел 57

Зарядное устройство АКБЗарядное устройство Телетрон, которое успешно применяется для работы с кислотно-свинцовыми автомобильными батареями. Несложная электронная схема, но высокая эффективность действия

Пример:

Есть АКБ с ёмкостью 55 А/ч с рабочим током на клеммах 2,75А. При нормальных условиях окружающей среды (плюс 25-26ºС) ёмкость АКБ находится в пределах 55-60 А/ч.

Если разрядить батарею кратковременным током величиной 255 А, что эквивалентно увеличению номинальной ёмкости в 4,6 раза, номинальная ёмкость снизится до 22 А/ч. То есть, практически вдвое.

Температура электролита и саморазряд аккумулятора

Разрядная ёмкость аккумуляторных батарей естественным образом снижается, если падает температура электролита. Падение температуры электролита влечёт за собой увеличение степени вязкости жидкой составляющей. Как следствие, увеличивается электрическое сопротивление активного вещества.

Отключенная от потребителя, полностью бездействующая аккумуляторная батарея, имеет свойства терять ёмкость. Объясняется такое явление химическими реакциями внутри прибора, проходящими даже в условиях полного отключения от нагрузки.

Под влияние окислительно-восстановительных реакций попадают оба электрода – минусовой и плюсовой. Но в большей степени процессом саморазряда охвачен электрод отрицательной полярности.

Реакция сопровождается образованием водорода в газообразном виде. При увеличении концентрации в растворе электролита серной кислоты, отмечается увеличение плотности электролита от значения 1,27 г/см3 до 1,32 г/см3 .

Это соразмерно с 40%-ым увеличением скорости эффекта саморазряда на минусовом электроде. Прирост скорости саморазряда дают также и примеси металлов, входящие в структуру электрода отрицательной полярности.

AutoExpert

Саморазряд аккумулятора автомобиляСаморазряд автомобильного аккумулятора после продолжительного хранения. При полном бездействии, при отсутствии нагрузки батарея утратила значительную часть ёмкости

Нужно отметить: любые металлы, присутствующие в составе электролита и других компонентов аккумуляторов, способствуют усилению эффекта саморазряда.

Соприкасаясь с поверхностью отрицательного электрода, эти металлы вызывают реакцию, в результате которой начинается выделение водорода.

Некоторая часть существующих примесей исполняет роль переносчика зарядов от плюсового электрода к минусовому. При этом имеют место реакции восстановления и окисления ионов металлов (то есть опять же процесс саморазряда).

ServiceExpert

Саморазряд аккумуляторной батареи от загрязненийБывают и такие случаи, когда АКБ утрачивает заряд от загрязнений на корпусе. За счёт загрязнений создаётся проводящий слой, замыкающий плюсовой и минусовой электроды

Помимо внутреннего саморазряда, не исключается внешний саморазряд аккумулятора автомобиля. Причиной такого явления может стать высокая степень загрязнённости поверхности корпуса АКБ.

Например, пролитый на корпус электролит, вода или иные технические жидкости. Но в этом случае эффект саморазряда легко устраняется. Достаточно лишь очистить корпус батареи и содержать его всегда в чистоте.

Заряд автомобильных аккумуляторов

Начнём от ситуации бездействия прибора (в отключенном состоянии). Каким напряжением или током заряжать аккумулятор автомобиля, когда прибор находится на хранении?

В условиях хранения АКБ основная цель зарядки направлена на компенсацию саморазряда. В этом случае зарядка обычно выполняется малыми токами.

Диапазон значений заряда, как правило, от 25 до 100 мА. При этом напряжение заряда необходимо поддерживать в границах 2,18 – 2,25 вольт по отношению к единичной аккумуляторной банке.

Выбор условий заряда аккумулятора

Зарядный ток аккумулятора обычно настраивается на определённую величину в зависимости от заданного времени подзаряда.

ServiceMoto

Условия заряда аккумулятораПодготовка автомобильной батареи аккумуляторов для подзарядки в режиме, который требуется определить с учётом технологических свойств и технических параметров при эксплуатации АКБ

Так, если предполагается заряжать аккумулятор в течение 20 часов, оптимальным параметром тока заряда считается величина, равная 0,05С (то есть 5% от номинальной ёмкости аккумулятора).

Соответственно, значения будут пропорционально увеличиваться, если менять один из параметров. К примеру, при 10-и часовой зарядке, сила тока уже составит 0,1С.

Заряд двухступенчатым циклом

При таком режиме изначально (первая ступень) осуществляется заряд током 1,5С до состояния, когда напряжение на отдельной банке достигнет значения 2,4 вольта.

После этого переводят зарядное устройство на режим по току заряда величиной 0,1С и продолжают заряжать до полного набора ёмкости 2 – 2,5 часа (вторая ступень).

Напряжение заряда в режиме второй ступени варьируется в пределах 2,5 – 2,7 вольта для одной банки.

Форсированный режим заряда

Принцип форсированного заряда предполагает установку значения зарядного тока на уровне 95% от номинальной ёмкости батареи – 0,95С.

Способ достаточно агрессивный, но позволяет всего за 2,5-3 часа зарядить аккумулятор практически полностью (на практике 90%). До 100% ёмкости зарядка форсированным режимом отнимет 4 – 5 часов времени.

Контрольно-тренировочный цикл

AVS Energy

Контрольно-тренировочный цикл АКБПрактика эксплуатации автомобильных АКБ отмечает положительный результат, когда контрольно-тренировочный цикл применяется к новым аккумуляторным батареям, ещё не побывавшим в работе

Для этого варианта оптимальным является зарядка с параметрами, вычисленными простой формулой:

I = 0.1 * С20;

Заряжают до момента, когда напряжение на отдельно взятой банке составит 2,4 вольта, после чего уменьшают величину зарядного тока до значения:

I = 0.05 * C20;

При таких параметрах продолжают процесс до полного заряда.

Контрольно-тренировочный цикл охватывает также практику разряда, когда АКБ разряжается небольшим током 0,1С до уровня общего напряжения 10,4 вольта.

При этом степень плотности электролита поддерживается на уровне 1,24 г/см3. После разряда прибор заряжают по стандартной методике.

Общие принципы зарядки свинцово-кислотных АКБ

Специалистами рекомендуется применять такие условия заряда для аккумулятора, при которых явно выражено резкое уменьшение тока под завершение процесса.

На практике применяют несколько способов, каждый из которых имеет свои сложности и сопровождается разным объёмом финансовых издержек.

Wester CD

Аккумуляторы и способы зарядкиОпределиться, каким способом заряжать аккумуляторную батарею, несложно. Другой вопрос — какой результат будет получен от применения того или иного способа

Самым доступным и простым методом считается заряд постоянным током при напряжении 2,4 – 2,45 вольт/банка.

Процесс заряда продолжается до тех пор, когда величина тока будет оставаться постоянной в течение 2,5-3 часов. При таких условиях аккумулятор считается полностью заряженным.

Между тем большее признание среди автомобилистов получила методика комбинированного заряда. В этом варианте действует принцип ограничения начального тока (0,1С) до момента достижения заданного напряжения.

Затем процесс продолжается при постоянном напряжении (2,4В). Для этой схемы допустимо повышение первоначального тока заряда до 0,3С, но не более того.

Аккумуляторы, работающие в буферном режиме, рекомендуется заряжать при низких напряжениях. Оптимальные значения заряда: 2,23 – 2,27 вольта.

Глубокий разряд — устранение последствий

Прежде всего, следует подчеркнуть: восстановление АКБ до номинальной ёмкости возможно, но при условии, когда имели место не более 2-3 глубоких разрядов.

Заряд в таких случаях выполняется постоянным напряжением величиной равной 2,45 вольта на банку. Также допускается заряжать током (постоянным) величиной 0,05С.

Optimate 6

Контроль уровня заряда АКБПроцесс восстановления АКБ может потребовать двух-трёх отдельных циклов заряда. Чаще всего для достижения полной ёмкости зарядку проводят именно в 2-3 цикла

Если заряд проводится напряжением 2,25 – 2,27 вольта, рекомендуется выполнить процесс дважды или трижды. Так как при малых напряжениях достичь номинала ёмкости в большинстве случаев не удаётся.

Конечно же, следует учитывать влияние окружающей температуры в процессе выполнения восстановления. Если температура окружающей среды находится в границах 5 – 35ºС, напряжения заряда изменять не требуется. В иных условиях потребуется корректировка заряда.

Видео по контрольно-тренировочному циклу АКБ

Видеоролик представляет полезное «кино» для автомобилистов, не владеющих полной информацией по контрольно-тренировочному циклу , в частности, относительно определения остаточной ёмкости АКБ. Этот материал поможет ознакомиться с основами тестирования, чтобы применять на практике:


Виды и как правильно заряжать

Одним из самых востребованных аккумуляторов в мире до сих пор остается свинцово-кислотный. Несмотря на то, что этот тип батарей был изобретен еще в 19 веке, когда и началось его производство, благодаря высокой эффективности он остается популярным до сих пор. Сейчас можно встретить несколько разновидностей таких батарей.

Что такое свинцово кислотный аккумулятор

В классическом исполнении АКБ состоит из свинцовых пластин-электродов, которые перемежаются пористым диэлектриком. Такая компоновка позволяет избежать замыкания. Пористое вещество называют сепаратором. Вся конструкция помещена в электролит.

В современном исполнении электроды делаются в виде плоских решеток из свинца. Причем в эти решетки запрессовывают порошок, сделанный из диоксида свинца. Подобный подход значительно увеличивает полезную площадь взаимодействия электродов с электролитом, так удается увеличивать емкость АКБ.

Устройство

Электролит представляет собой водный раствор серной кислоты. В растворе используют только дистиллированную воду, в ней отсутствуют соли и механические частицы, которые могут оказать влияние на работу батареи.

Важным параметром является электрическая проводимость электролита. Этот параметр зависит от процентного содержания кислоты в растворе, а также от температуры. Проводимость соответствует плотности, поэтому на практике обычно используют измерение плотности. При комнатной температуре оптимальной плотность электролита считается 1,26 г/см3, для этого достаточно получить раствор кислоты в 35%.

Сейчас можно встретить аккумуляторы, которые имеют вместо пластин сеть из переплетенных углеродных нитей, покрытых свинцовым напылением. Это позволяет снизить массу батареи, но при этом увеличить емкость. Эта технология недешевая, что снижает ее распространенность.

Иногда вместо жидкого электролита используют гель. Для этого электролит загущают щелочным раствором силикатов натрия. Такая технология значительно продлевает срок эксплуатации батареи.

Вместо обычного сепаратора, могут использоваться пористые варианты, сделанные из стеклоткани. Они маркируются – AGM. Допускают жесткие режимы заряда/разряда.

Varta AGM

Разновидности и особенности свинцово кислотных АКБ

На практике сейчас можно встретить самые разные батареи. Это позволяет решать самые разные задачи по энергообеспечению самых разных устройств. Разберем наиболее популярные виды аккумуляторов.

  • Lead-Acid. Требуют обслуживания. Считаются классическими автомобильными стартерными батареями. Сюда входят сурьмянистые, малосурьмянистые, и аккумуляторы. Обычно используют для двигателей внутреннего сгорания, но это не единственный вариант использования. Бывают варианты на 6v и 12v. Основной недостаток – высокий уровень саморазряда.
  • AGM VRLA. Современные необслуживаемые батареи. Могут иметь вольтаж – 2v, 4v, 6v и 12v. Основная отличительная особенность – сепараторы выполнены из стекловолокна. Также обычно используется абсорбированный электролит. Это позволяет увеличить срок эксплуатации АКБ в полтора раза. Использование технологии сепараторов из стекловолокна сделало возможным увеличивать зарядный ток, что ускоряет зарядку. Обычно допускается заряжать током в 25-30% от емкости. Разработано несколько разновидностей, подходящих для разных буферных и циклических режимов.
  • VRLA. Необслуживаемые АКБ с герметичным корпусом (необслуживаемые кальциевые и ). Могут иметь вольтаж – 2V, 4V, 6V и 12V. Предназначены для эксплуатации в буферном режиме. Не требуют дополнительной вентиляции при использовании в помещениях.
  • GEL VLRA. Одна из самых современных модификаций. Тут применяется гелеобразный электролит. Однообразная консистенция, позволяет добиваться наиболее эффективного контакта электролита с электродом, что увеличивает емкость. Также гель позволяет продлить срок службы батареи. Является необслуживаемой батареей. Требует периодической зарядки, для продления срока эксплуатации нужно использовать только высокоточное зарядное устройство, оно должно обеспечивать точный уровень силы тока. Существует несколько разновидностей, отличающихся особенностями электродов. Обозначение каждого из них позволяет определить возможность использования АКБ в определенных условиях. Есть батареи 2v, 4v, 6v, 12v, 24v, 36v и 48v.
  • OPzV. Это необслуживаемые АКБ 2V. Имеют трубчатые пластины электродов. Отличаются устойчивостью к глубокому разряду и продолжительностью службы до 22 лет.

Даже базовых разновидностей свинцово-кислотных АКБ достаточно много, также существуют и подвиды. Это позволяет подобрать батарею, идеально подходящую под ваши потребности.

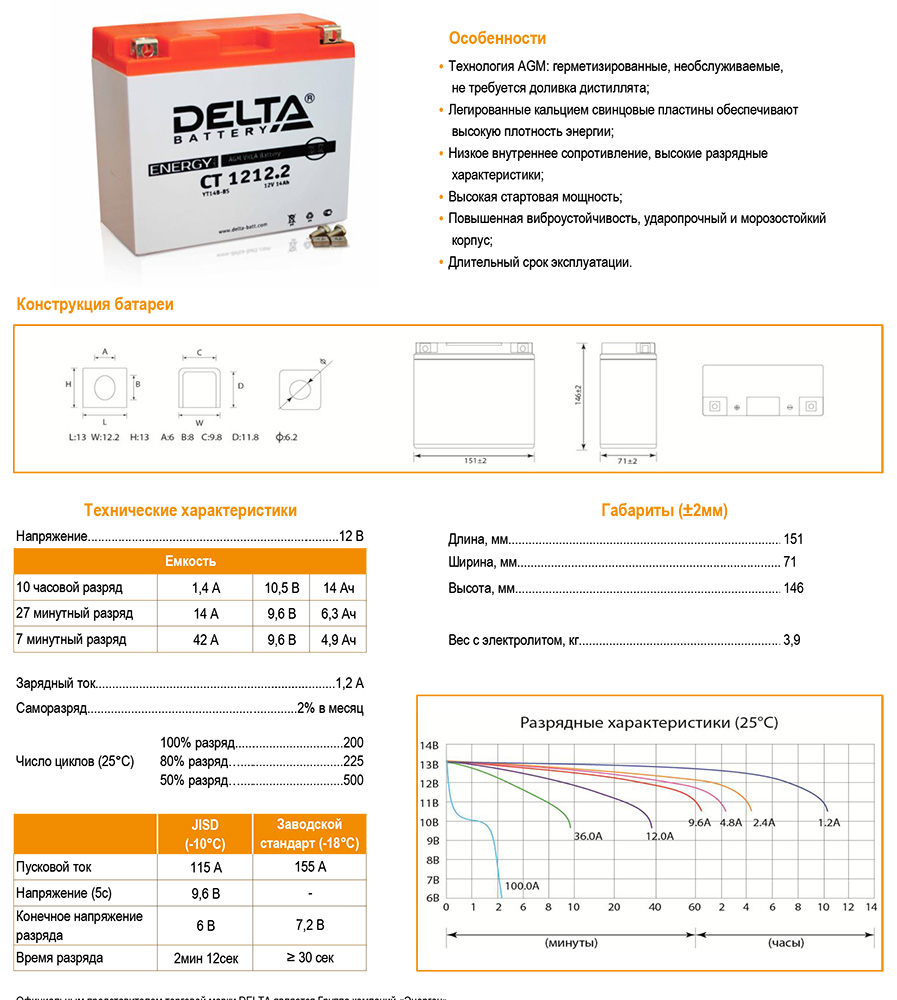

Delta для ИБП

Где применяются свинцово кислотные аккумуляторы

Используются такие АКБ достаточно широко. В первую очередь речь идет об автомобильной промышленности, где все стартерные батареи являются свинцово-кислотными. Такое использование обусловлено мощным током, который они могут воспроизводить, а также устойчивостью к большому уровню разряда.

Также часто именно такие батареи обеспечивают стационарные аварийные источники. Емкости бывает достаточно, чтобы закончить работу и перевести оборудование в отключенный режим. Примером такого являются бесперебойный источники питания для компьютерной техники.

Могут применяться в ИБП в этом случае, используют батареи с возможностью отдавать энергию небольшими порциями, но продолжительное время. Такие же требования к аккумуляторам предъявляют резервные источники питания. Оптимальным вариантом для решения подобной задачи станут AGM VRLA.

Такими АКБ могут комплектоваться электровелосипеды, гироскутеры, лодочные электромоторы и другая техника. Тут применяются тяговые аккумуляторы, позволяющие оптимально и экономно расходовать энергию и легко выдерживая частые глубокие разряды.

Delta для ИБП

Общие правила зарядки свинцово кислотных АКБ

Даже герметичные батареи требуют периодической подзарядки. В зависимости от особенностей эксплуатации — это действие может требоваться, как после каждого рабочего цикла, или раз в полгода-год (автомобильные АКБ).

Важно! Ток нужно выставлять до 10% от номинальной емкости батареи. То есть если емкость 55 Ач, то ток должен быть не более 5,5 ампер.

Информация о емкости указывается непосредственно на корпусе аккумулятора.

Также часто можно услышать рекомендации, что обязательно требуется открывать крышки. Современные герметичные АКБ не требуют этого. В крышках имеется специальная система вентиляции, поэтому проблем не возникает.

Обязательно зарядка должна производиться при комнатной температуре.

Батареи с электролитом-гелем можно сразу заряжать зарядом до 20-30% от емкости. Это не принесет им вреда. Оптимально для таких АКБ использовать автоматические зарядные устройства, которые без вашего участия отрегулируют необходимую силу тока.

Нельзя хранить свинцово-кислотные батареи в разряженном состоянии. Поэтому, обязательно после разряда сразу заряжайте аккумулятор, это продлит срок его эксплуатации.

Как правильно заряжать тяговые свинцово-кислотные аккумуляторы

Герметизированные тяговые свинцово-кислотные аккумуляторы Volta bikes серии 6DZM  предназначены для использования в лёгком электротранспорте. Свинцово-кислотные аккумуляторы устанавливаются почти во всех моделях электроскутеров и электроквадроциклов, некоторых моделях электровелосипедов и электросамокатов.  Это  неприхотливый и надёжный источник постоянного тока, не требующий какого-либо обслуживания на протяжении всего срока службы, который к тому же, стоит дешевле литий ионных аккумуляторов аналогичной ёмкости.

Обычно, тяговые свинцово-кислотные аккумуляторы Volta bikes, при правильной эксплуатации, служат от 3-х до 4-х лет. В условиях постоянных полных разрядов, срок службы может сократиться до 2 лет. При эксплуатации с небольшим уровнем разряда, аккумуляторы могут работать до 5 – 7 лет. Соблюдая несложные правила, можно максимально  увеличить  ресурс тяговых свинцово-кислотных аккумуляторов.

В начале эксплуатации, определите максимальное расчётное время заряда своей свинцово-кислотной аккумуляторной батареи, разделив ёмкость батареи в ампер часах на силу тока зарядного устройства в амперах. Например, полностью разряженная (до 10.5v) аккумуляторная батарея 24v14Ah при температуре + 25 градусов Цельсия будет заряжаться  зарядным устройством с силой тока 1.8А  примерно 7.8 часа. (7 час. 50 мин. + / — 30 минут).

Свинцово — кислотные аккумуляторы – химический источник тока. При подаче тока от зарядного устройства, в аккумуляторе происходят одни химические реакции, при разряде аккумулятора – другие. Подробнее об этом можно прочесть здесь. На скорость протекания химических реакций влияет температура электролита. Оптимальная температура электролита +25 градусов Цельсия. Именно для этой температуры указана номинальная ёмкость аккумуляторов. При повышении температуры электролита, – их ёмкость увеличивается, при понижении – уменьшается.

Если температура аккумуляторов  ниже рекомендуемой для зарядки (18 – 25 градусов Цельсия), то  время их зарядки увеличится пропорционально снижению температуры. При температуре ниже +10 градусов Цельсия, эффективность зарядки  сильно  снижается. При отрицательных температурах электролита, полноценно зарядить свинцово-кислотный аккумулятор, — практически невозможно.  Поэтому, перед зарядкой,  аккумуляторы рекомендуется прогреть, поместив в помещение с комнатной температурой воздуха на несколько часов.



10 правил правильной зарядки и продления ресурса тяговых свинцово-кислотных аккумуляторов от Вольта байкс

1. Заряжайте аккумуляторную батарею сразу после каждого использования, даже если уровень разряда незначительный.

Комментарий (в дальнейшем — К): Это самое важное правило для увеличения  ресурса свинцово-кислотных аккумуляторов, так как сульфатация пластин аккумулятора, начинается при напряжении ниже 12.6v. Постоянно поддерживая напряжение  выше 12.6v, количество циклов заряд-разряд тяговых аккумуляторов Volta bikes, может превысить 1000 и практически сравняться с большинством литий ионных аккумуляторов. Расстояние пробега при этом, естественно, уменьшится по сравнению с полным разрядом аккумуляторов.

Вывод: использование аккумуляторов большей ёмкости, чем требуется, положительно влияет на их ресурс.

2. Не превышайте максимально допустимый ток заряда 20% от ёмкости  свинцово-кислотных аккумуляторов типа AGM.

К. Оптимальный ток заряда —  10% от ёмкости аккумулятора. Это значит, что свинцово-кислотную батарею  ёмкостью от 12 до 20Ah, лучше всего заряжать автоматическим зарядным устройством Volta bikes с требуемым номинальным напряжением (24 – 72v в зависимости от напряжения батареи) и током 1.6 — 1.8A. Чем больше сила тока при заряде, — тем больше нагрев аккумулятора и испарение воды из электролита.  Восполнить испарившуюся воду из электролита в герметизированных аккумуляторах, в зависимости от их конструкции — сложно, либо вообще невозможно.



Вывод: не стремитесь заряжать тяговые свинцово-кислотные аккумуляторы быстро.

3. Не разряжайте каждый 12-и вольтовый аккумулятор, входящий в состав аккумуляторной батареи до напряжения ниже 10.5v

К. Для батареи на 24v, напряжение не должно быть ниже 21v; для батареи на 36v –  не  ниже 31.5v; для батареи на 48v – не   ниже 42v. При напряжении  ниже 10.5v, 12-и вольтовый аккумулятор начинает само-разрушаться!

Вывод: чем быстрее вы поставите на зарядку полностью разряженный аккумулятор – тем лучше.

4. Если автоматическое зарядное устройство не отключилось (продолжает гореть красный светодиод), после работы в течении  времени, превышающего на 1 — 2 часа расчётное время, достаточное для полной зарядки вашей батареи (см. начало статьи),  то его необходимо отключить от сети, так как аккумуляторная батарея уже заряжена.

К.Причиной продолжения зарядки в этом случае, скорее всего, является то, что аккумуляторная батарея по каким-то причинам не может набрать максимального напряжения, на которое запрограммировано зарядное устройство, и потому оно не отключается автоматически. Если не отключить зарядное устройство в этом случае от сети, то аккумуляторная батарея, в зависимости от времени перезаряда, может перегреться и деформироваться (вздуться), вплоть до полного выхода из строя!

В подобных случаях, правильней всего,  контролировать уровень заряда -вольтметром. Проверять напряжение аккумулятора следует не менее, чем через пол часа  после окончания зарядки, так как во время зарядки и сразу после её окончания, из-за нагрева и остаточных химических реакций, напряжение аккумулятора будет выше реального. У новых, полностью заряженных тяговых свинцово-кислотных аккумуляторов  AGM Volta bikes, напряжение  находится в пределах 13.3v – 13.7v. В процессе эксплуатации, с годами, максимальное напряжение заряженных аккумуляторов будет понемногу снижаться.

Напряжение 13.3 – 13.7v у тяговых аккумуляторов —  немного ниже, чем напряжение заряженных стартерных свинцово-кислотных аккумуляторов с жидким электролитом, у которых оно достигает 14.2 — 14.5v. Фактически,  автоматические зарядные устройства Volta bikes, для тяговых свинцово-кислотных аккумуляторов,  немного недозаряжают их — для того, чтобы вода из электролита не испарялась через клапан  газообмена и АКБ прослужила расчётный  срок.

Вывод:  не допускайте  перезаряд аккумуляторов, потому что  это приводит к уменьшению их срока службы.

Определить, что аккумулятор  полностью заряжен и начался перезаряд, можно и без приборов, — по температуре корпуса аккумулятора. В процессе заряда при комнатной температуре, корпус аккумулятора нагревается не более чем до 30 – 35 градусов Цельсия (зависит от мощности зарядного устройства). Если температура корпуса аккумулятора  выше температуры человеческого тела, — уже идёт перезаряд аккумулятора и зарядное устройство нужно отключить.

Из этого следует правило:

5. Не оставляйте автоматическое зарядное устройство в процессе заряда без присмотра.



К. Всегда необходимо принимать разумные меры противопожарной безопасности при использовании любых электроприборов. Несмотря на то, что нам неизвестны случаи самовоспламенения свинцово-кислотных аккумуляторов и зарядных устройств Вольта байкс, лучше, если аккумуляторная батарея и зарядное устройство при зарядке будут находиться на негорючем основании (например, полу из керамической плитки) и вдали от отопительных приборов. Зарядка должна проводиться в проветриваемом помещении.

6. Не оставляйте летом аккумуляторы под прямыми лучами Солнца.

К. Свинцово-кислотные аккумуляторы эффективнее работают при повышении температуры, потому что скорость протекания химических реакций в этом случае увеличивается, но от этого быстрее всего стареют!

Из этого следует правило:

7. В зимний период храните свинцово-кислотные батареи в сухом, прохладном и даже холодном месте.

К.Электролит в полностью заряженных аккумуляторах не замерзает до — 60 градусов Цельсия;  наполовину заряженных  до –30 градусов Цельсия; в полностью разряженных до -7 градусов Цельсия. После нахождения на морозе зимой, работоспособность аккумуляторов полностью восстанавливается после прогрева до комнатной температуры.

Вывод:

8. Не реже, чем раз в 3-4 месяца, подзаряжайте свинцово-кислотные аккумуляторные батареи, находящиеся на хранении.

К. Любой аккумулятор понемногу разряжается при хранении. Периодическая подзарядка  предотвратит сульфатацию пластин и сокращение ресурса аккумуляторов.





9. Раз в три — четыре месяца полезно (но необязательно) балансировать аккумуляторы в составе аккумуляторной батареи, выравнивая напряжения в них до одинакового уровня при помощи подзарядки тех аккумуляторов, напряжение которых ниже, или разряда тех аккумуляторов, напряжение которых выше.

К. Батарея в этом случае будет работать эффективнее, потому что её напряжение – это среднее напряжение от суммы напряжений аккумуляторов, входящих в её состав. Если даже один из аккумуляторов имеет более низкое напряжение, общее напряжение батареи будет ниже, чем могло бы быть, если бы все аккумуляторы были заряжены максимально. А при заряде разбалансированной батареи, аккумуляторы с более высоким напряжением, склонны к небольшому перезаряду, что тоже отрицательно влияет на их срок службы.

Зарядку отдельных аккумуляторов с целью балансировки батареи, следует выполнять зарядным устройством для 12-и вольтовых аккумуляторов, с током, не превышающим 20% ёмкости аккумулятора. Разрядку отдельных аккумуляторов, можно производить  автомобильными  лампами накаливания c напряжением 12v и мощностью от 5 до 55 ватт (в зависимости от ёмкости аккумуляторов. Для аккумуляторов на 12-14Ah, можно использовать лампу на 5 — 21 ватт; для аккумуляторов 40 – 100 Ah можно использовать лампу на 50/55 ватт)

10. Для аккумуляторов  вреден как перезаряд, так и недозаряд. Если регулярно недозаряжать аккумуляторы, отключая зарядное устройство до окончания зарядки, то их ёмкость уменьшится, так как возникнет эффект памяти. Для того, чтобы этого не происходило, периодически, раз в два-три месяца, рекомендуем полностью разряжать аккумуляторы, но не опуская напряжение ниже 10.5 вольт в пересчете на каждый аккумулятор и сразу после этого  полностью заряжать.

Allyur, ТМ Вольта байкс

Заряд свинцово кислотных аккумуляторов AGM и GEL

Категория: Поддержка по зарядным устройствам
Опубликовано 03.05.2016 12:02
Автор: Abramova Olesya

Свинцово-кислотные аккумуляторы используют специальный алгоритм зарядки, известный как CC/CV (constant current/constant voltage — с англ. «постоянный ток/постоянное напряжение»). Постоянный ток заряда воздействует на аккумулятор, постепенно повышая напряжение на клеммах. Когда это напряжение достигает определенного значения, зарядный ток понижается до уровня насыщения. Общее время зарядки составляет 12-16 часов для обычных аккумуляторов и 36-48 для специальных промышленных образцов. Время зарядки может быть уменьшено до 8-10 часов путем приложения более высоких токов и использования особых многоступенчатых режимов, но тем не менее полностью зарядить аккумулятор таким способом не выйдет. Свинцово-кислотная электрохимическая система является довольно медленной и не может заряжаться так быстро, как другие. (Смотрите BU-202: Новые свинцово-кислотные электрохимические системы).

Зарядка свинцово-кислотного аккумулятора должна состоять из трех этапов — режима зарядки постоянным током [1], режима насыщения [2] и режима поддержания заряда [3]. Заряд постоянным током поставляет большую часть энергии и занимает около половины времени от всего процесса зарядки; заряд насыщения использует более низкую силу тока и необходим для достижения полной зарядки, а режим поддержания компенсирует потери, вызванные саморазрядом.

Во время зарядки постоянным током аккумулятор получает около 70 процентов своего заряда в течение 5-8 часов; заполнение оставшихся 30 процентов лежит на режиме насыщения, который длится еще 7-10 часов. Режим насыщения является очень важным для аккумулятора, и если им пренебрегать, то это чревато сульфатацией [BU-804b], которая приводит к потере производительности или даже к выходу из строя. Режим поддержания на третьем этапе призван сохранять аккумулятор в заряженном состоянии. На рисунке 1 показаны три этих этапа.

заряд свинцово кислотных аккумуляторов GEL

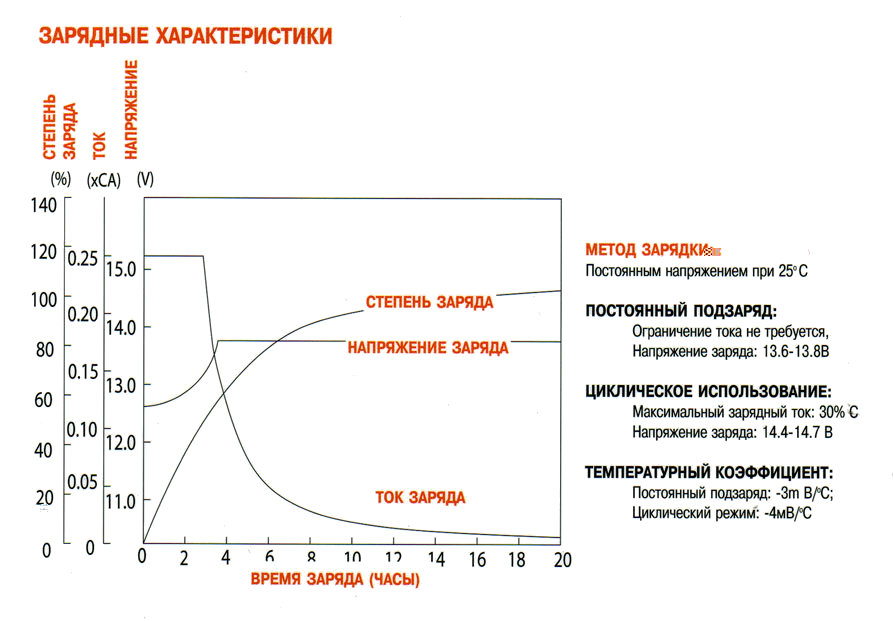

Рисунок 1: Этапы зарядки свинцово-кислотных аккумуляторов. Аккумулятор считается полностью заряженным, когда его напряжение достигает определенного установленного уровня. Режим поддержки компенсирует саморазряд, который в той или иной степени присутствует во всех электрических батареях.

Переход от стадии 1 к стадии 2 происходит, когда напряжение аккумулятора достигает определенного предела. Зарядный ток начинает плавно понижаться, и это понижение происходит во время всего режима насыщения. В конце, когда аккумулятор полностью заряжен, значение зарядного тока составляет примерно 3-5 процентов от его емкости. Неисправный аккумулятор с большими потерями никогда не сможет достигнуть этого низкого тока насыщения, поэтому в зарядных устройствах есть встроенный таймер, который принудительно завершает зарядку.

Правильная установка зарядного напряжения аккумулятора является крайне важной и должна составлять от 2,30 до 2,45 вольт на элемент. Выбор значения зарядного напряжения из этого диапазона лежит на совести производителей, и отдать преимущество какому-либо определенному значению весьма непросто. С одной стороны, аккумулятор должен быть полностью заряжен, чтобы использовать максимальную емкость и избежать сульфатации на отрицательных пластинах; а с другой стороны, излишнее перенасыщение и несвоевременное переключение в режим поддержания заряда вызывает коррозию положительных пластин, а также приводит к излишнему газообразованию и потерям воды из электролита.

Температура может оказывать влияние на напряжение и вследствие этого выбор зарядного напряжения может быть несколько затруднен. Более жаркое состояние окружающей среды требует немного низшего напряжения, а более холодное — немного большего. Продвинутые зарядные устройства имеют температурные датчики для контроля и регулировки зарядных характеристик, чтобы достигнуть оптимальной эффективности зарядки.

Температурный коэффициент зарядки свинцово-кислотных элементов составляет -3мВ/°С. Смысл состоит в том, что устанавливается некое значение напряжения для усредненной температуры 25°С, и это зарядное напряжение должно быть уменьшено на 3 мВ за каждый градус выше 25°С, и соответственно, увеличено на 3 мВ за каждый градус ниже 25°С. Если такие возможности с измерением температуры невозможны, то лучше выбрать более низкое зарядное напряжение из соображений безопасности. В таблице 2 сравниваются преимущества и недостатки выбора различных пиковых значений зарядного напряжения для свинцово-кислотного аккумулятора.

  2,30 — 2,35 В на элемент 2,40 — 2,45 В на элемент
Преимущества Увеличение срока службы; умеренная температура аккумулятора; температура зарядки может превышать 30°С. Более высокие показатели емкости; менее предрасположены к сульфатации
Недостатки Медленный процесс зарядки; показатель емкости нестабилен и уменьшается с каждым циклом. Подвержены сульфатации. Склонность к газообразованию и коррозии; необходимость обслуживания путем разбавления водой электролита. Не подходит для зарядки при высокой окружающей температуре из-за сильного перезаряда.

Таблица 2: Влияние зарядного напряжения на свинцово-кислотные аккумуляторы небольшой емкости. Цилиндрические свинцово-кислотные элементы имеют более высокое значение напряжение в сравнении с VRLA и стартерными аккумуляторами.

После полной зарядки с помощью режима насыщения аккумулятор не должен находиться в режиме поддержания заряда более 48 часов. Это особенно важно для герметичных версий, поскольку они более чувствительны к перезаряду в сравнении с затопленными моделями. Перезаряд приводит к излишнему тепло- и газообразованию.

Рекомендуемое значение напряжения поддержания заряда для большинства затопленных свинцово-кислотных аккумуляторов составляет 2,25-2,27 В на элемент. К большим стационарным аккумуляторам при температуре окружающей среды 25°С, как правило, применяется напряжение 2,25 В на элемент. Производители рекомендуют понижать напряжение поддержания заряда в случае, если температура окружающей среды превышает 29°С.

Не все зарядные устройства имеют функцию поддержания заряда, а в транспортных средствах это вообще редкость. Если зарядное устройство остается в режиме поддержания заряда и напряжение не опускается ниже 2,30 В на элемент, то не допускайте, чтобы аккумулятор оставался подключенным к такому зарядному устройству более 48 часов. Если аккумулятор не эксплуатируется, лучше хранить его отдельно, подвергая зарядке каждые 6 месяцев (аккумулятор системы AGM [BU-201a] – каждые 6-12 месяцев).

Вышеописанные параметры напряжений применяются и к затопленным, и к аккумуляторам с клапаном сброса давления (около 34 кПа). Цилиндрические герметичные свинцово-кислотные аккумуляторы, такие как Hawker Cyclon, требуют более высоких напряжений, точное значение которых следует узнавать из спецификаций производителя. Приложение неправильного зарядного напряжения вызовет постепенное уменьшение емкости аккумулятора вследствие сульфатации. В аккумуляторных элементах Hawker Cyclon установлен специальный клапан сброса давления 345 кПа, что позволяет иметь место процессу рекомбинации газов, которые образуются во время зарядки.

Возможны трудности при применении режима поддержания заряда на возрастные аккумуляторы, так как каждый элемент в них имеет свое уникальное состояние. Элементы, будучи соединены последовательно, получают одинаковый зарядный ток, и практически невозможно отслеживать состояние каждого. Возможна ситуация, когда присутствуют “слабые” элементы, которые уже подвергаются перезаряду, и в то же время другие еще полностью не зарядились. Ток поддержания заряда, который является слишком высоким для элемента с ухудшенными характеристиками, может вызвать сульфатацию более сильного соседнего элемента. Существуют специальные устройства балансировки элементов аккумулятора, которые могут компенсировать разницу напряжений, вызванную дисбалансом элементов.

Колебание зарядного напряжения также является одной из проблем зарядных устройств. Пик такого напряжения принимает слишком высокое значение, вызывая выделение водорода, а во время его проседания происходит краткий период разряда аккумулятора, что вкупе приводит к истощению электролита. Производители стараются ограничивать колебания напряжения разбросом максимум в 5 процентов.

Колебания зарядного напряжения могут нести не только проблемы — изучается его влияние на уменьшение сульфатации в аккумуляторе. Но этот эффект еще не до конца изучен, и не все производители используют пульсацию в своих зарядных устройствах.

Большинство стационарных аккумуляторов эксплуатируются в режиме поддержания заряда, который неплохо себя рекомендует. Другим решением может быть режим гистерезиса, который подразумевает отключение поддержания заряда, когда аккумулятор находится в режиме ожидания. Суть этого режима состоит в том, что аккумулятор просто подзаряжается время от времени, восполняя потери энергии от саморазряда или от приложенной нагрузки. Этот режим хорошо подходит для установок, не подключенных к нагрузке во время режима ожидания.

Свинцово-кислотные аккумуляторы всегда должны храниться в заряженном состоянии. Их необходимо заряжать каждые 6 месяцев, чтобы предотвратить падение напряжения ниже 2,05 В на элемент, что вызывает сульфатацию. Свинцово-кислотные аккумуляторы, использующие технологию AGM [BU-201a], могут храниться без зарядки несколько дольше.

Измерение напряжения разомкнутой цепи во время хранения обеспечивает надежную индикацию уровня заряда. Напряжение элемента 2,10 В при комнатной температуре говорит о заряда на уровне 90 процентов. Такой аккумулятор находится в хорошем состоянии и нуждается лишь в небольшой подзарядке перед началом эксплуатации. (Смотрите BU-903: Как измерить степень заряженности электрической батареи).

При измерении напряжения холостого хода учитывайте температуру окружающей среды. Холодный аккумулятор имеет слегка пониженное напряжение, а теплый — повышенное. Измерять напряжение разомкнутой цепи лучше всего после нескольких часов покоя аккумулятора, так как зарядные или разрядные процессы вносят искажения.

Существует некоторое предубеждение против покупки нового аккумулятора, если его напряжение составляет меньше 2,10 В на элемент. Такое низкое напряжение может быть вызвано потерей заряда из-за длительного хранения или высокого саморазряда вследствие короткого замыкания. И в самом деле, статистические исследования показали, что такие аккумуляторы с пониженным начальным напряжением имеют большее количество отказов. Стоит отметить, что пороговое значение напряжение в 2,10 В относится не ко всем типам свинцово-кислотных аккумуляторов.

Долив воды в электролит

Долив воды в электролит является единственным крайне важным аспектом в обслуживании затопленных свинцово-кислотных аккумуляторов, которым, к сожалению, часто пренебрегают. Частота долива зависит от условий эксплуатации, методов зарядки и рабочей температуры. Перезаряд также приводит к увеличенному расходу воды из электролита.

Новые аккумуляторы должны проверяться каждые несколько недель на необходимость долива воды. Это позволит уберечь верхнюю часть пластин от попадания на воздух, что может привести к необратимым повреждениям вследствие окисления, что, в свою очередь, приводит к снижению емкости и производительности аккумулятора.

При низком уровне электролита необходимо немедленно добавить дистиллированную или де-ионизированную воду. Добавлять воду до требуемого уровня необходимо не перед зарядкой (это может привести к переполнению), а после зарядки. Никогда не добавляйте готовый электролит, так как это приведет к увеличению удельной плотности и будет способствовать коррозии. Некоторые аккумуляторы оборудованы специальной доливочной системой, которая контролирует уровень и плотность электролита.

Рекомендации по зарядке свинцово-кислотных аккумуляторов

  • Производите зарядку в хорошо вентилируемом помещении. Водород, образующийся во время зарядки, является взрывоопасным газом. (Смотрите BU-703: Влияние электрохимических батарей на здоровье человека).

  • Выберите соответствующую программу зарядки для затопленной, гелевой или AGM версии аккумулятора. Проверьте спецификации производителя о рекомендуемых пороговых значениях напряжения.

  • Дозаряжайте свинцово-кислотные аккумуляторы после каждого использования во избежание сульфатации [BU-804b]. Не храните батареи с низким зарядом.

  • Пластины затопленных аккумуляторов должны быть полностью погружены в электролит. При низком уровне электролита долейте дистиллированную или де-ионизированную воду. Никогда не доливайте готовый электролит.

  • Доливайте воду до обозначенного уровня только после зарядки. Долив при низком уровне заряда может вызвать утечку кислоты.

  • Образование пузырьков в затопленном свинцово-кислотном аккумуляторе указывает на то, что он достиг состояния полного заряда (на аноде образуется водород, а на катоде — кислород).

  • Понизьте напряжение режима поддержания заряда, если температура окружающей среды выше 29°С.

  • Не допускайте замерзания свинцово-кислотного аккумулятора. Пустой аккумулятор замерзает раньше в сравнении с полностью заряженным. Никогда не заряжайте замерзший аккумулятор.

  • Избегайте зарядки при температуре выше 49°С.


Зарядные устройства Victron Energy (Голландия)



Phoenix Charger Skylla-i Skylla-TG
Зарядное устройство для свинцово-кислотных AGM аккумуляторов Зарядное устройство для яхты, катера и судна Skylla-i Victron Energy Профессиональное зарядное устройство для гелевых аккумуляторов
12/24В, 16-200А 24В, 80-500А 24/48В, 30-500А
Мощные профессиональные зарядные устройства для яхт, катеров и другого вида транспорта. Предлагаются однофазные и трехфазные зарядные устройства высокой мощности. Многостадийный адаптивный заряд с возможностью ручного управления.

Последнее обновление 2016-02-23

Свинцово-кислотный аккумулятор: инструкция по обслуживанию и эксплуатации

Аккумуляторная батарея – неотъемлемая составляющая любого транспортного средства, которое приводится в движение за счёт двигателя. Первый аккумулятор, а именно свинцово-кислотный, появился ещё в XIX веке и по сей день не утратил своей актуальности. Время идёт, меняются эпохи, а замены столь востребованному устройству пока не придумали. Конечно, появляются его усовершенствованные виды, но это не новое оборудование, а лишь модернизация старого.

Что такое свинцово-кислотный аккумулятор

Прибор, который «прячется» под капотом и обеспечивает возможность запуска двигателя, есть не что иное, как свинцово-кислотный аккумулятор. Это устройство также обеспечивает питание бортовой сети транспортного средства при заглушенном моторе.

Сама батарея электрический ток не вырабатывает, а лишь накапливает его благодаря протекающим внутри неё электрохимическим реакциям.

Как правило, АКБ представляет собой компактный корпус, изготовленный из высокопрочного полипропилена – материала, являющегося хорошим диэлектриком и при этом химически пассивного – не способного вступать в реакцию с кислотой. Внутреннее пространство батареи занято электродами, которые разделены между собой не проводящими ток сепараторами. Всё остальное свободное пространство заполнено электролитом – водным раствором серной кислоты.

Растворять кислоту необходимо исключительно дистиллированной водой! Она полностью очищена от различных примесей, которые обязательно присутствуют в жидкости, взятой из естественного водоёма или водопроводного крана.

Электроды – это свинцовые пластины, собранные в блоки. Они имеют как положительный (катоды), так и отрицательный (аноды) заряд. При размещении внутри корпуса катоды и аноды чередуются.

Сверху прибор закрыт крышкой, на которую помещены токовыводящие клеммы. Они служат:

  • для соединения с генератором и двигателем при установке на автомобиль;
  • для подключения «крокодилов» зарядного устройства в случае необходимости восстановления потраченного заряда.

Автомобильные аккумуляторы бывают двух типов:

  1. Обслуживаемые – не очень удобны в эксплуатации, требуют постоянного контроля уровня электролита и его плотности, имеют на крышке специальные выкручивающиеся пробки для доливки жидкости и возможности осуществления замеров.
  2. Необслуживаемые – наиболее современный тип батарей, которые нуждаются лишь в своевременной и полноценной зарядке, имеют герметичный корпус, не позволяющий заглянуть во внутрь.

На корпусе каждого прибора установлена маркировочная табличка, содержащая информацию об основных характеристиках источника питания: ёмкость, напряжение, пусковой ток и так далее.

Кроме того, внедрение новейших технологий в производственный процесс позволило наладить выпуск АКБ, в которых жидкая среда заменена гелеобразной. Конечно, эти устройства более надёжны и практичны, но из-за высокой стоимости не нашли широкого применения.

Разновидности

Свинцово-кислотные аккумуляторные батареи не только отличаются типом конструкции, но и имеют множество разновидностей. К самым популярным и востребованным относятся:

  1. Lead-Acid – классический вид батарей обслуживаемого типа. Эта группа включает устройства, материалом для изготовления электродов которых служит свинец не только в чистом виде, но и с различными примесями: сурьма, кальций. В модельном ряду можно встретить источники с различной величиной напряжения. Из эксплуатационных недостатков отмечают предрасположенность к повышенному саморазряду и необходимость регулярного обслуживания.
  2. OPzV – компактные, долговечные и мощные устройства в герметичном корпусе, не требующие никакого обслуживания. Конструктивные особенности: пластины последнего поколения выполнены в форме трубок, вместо жидкого электролита используется гель. Срок службы составляет как минимум два десятка лет. Область применения – электромобили.
  3. VRLA, что в переводе с английского означает «клапанно-регулируемые свинцово-кислотные». Это герметичные необслуживаемые устройства, снабжённые клапаном для выхода газов в случае перезарядки или какой-то неисправности. Могут эксплуатироваться в любом положении.
  4. AGM VRLA – устройства нового поколения, изготовленные по уникальной технологии. Не требуют обслуживания, к тому же они лишены практически всех недостатков классических кислотных. Дело в том, что электролит в них отсутствует в жидком виде, а «заперт» в сепараторе абсорбирующего типа. Это позволило выпускать батареи, отличающиеся компактными размерами, увеличенной ёмкостью и повышенной надёжностью.
  5. GEL VLRA – довольно дорогие источники энергии, в которых электролит превращён в гелеобразную массу. Стоит отметить, что они надёжны в работе лишь в тёплое время года при положительных температурах наружного воздуха. В мороз гель застывает, и прибор создаёт множество проблем автовладельцам, особенно в условиях сурового российского климата.

Аккумуляторные батареи с технологией AGM

В конце прошлого века появились новейшие устройства – свинцово-кислотные необслуживаемые аккумуляторные батареи, при производстве которых впервые была применена самая передовая на тот момент технология AGM. Разработана она американскими учёными, а аббревиатура AGM дословно с английского переводится как «прокладка, пропитанная стекловолокном».

В чём же принципиальное отличие устройств-новинок от обычных классических?

Первое – отсутствие жидкой среды. Электролитом на основе серной кислоты заполняют поры сепараторов из стекловолокна. Пластины точно так же собираются в блоки, образуя электроды, а между ними прокладываются «брикеты с электролитом».

Второе – эта конструктивная особенность обеспечивает наиболее рациональное размещение пластин внутри корпуса, позволяя поместить их намного больше, чем при обычной компоновке батареи. Получается, что при одинаковых габаритах ёмкость AGM аккумулятора будет значительно выше.

Третье – материал пластин – чистейший свинец. Этим обусловлен во многом продолжительный срок службы и повышенная эффективность циклов «заряд – разряд».

Технология AGM предусматривает две конфигурации пластин:

  1. Обычные плоские. Устройства выпускаются как на территории Америки, так и в Европе. Редко, но всё-таки можно встретить в торговой сети.
  2. Спиральные. Батареи с ними производятся исключительно в Америке. Они отсутствуют на европейском и отечественном рынке. Используются преимущественно в военной авиации.

Преимущества свинцово-кислотных аккумуляторов

Если даже рассматривать обобщённо основные достоинства классических АКБ, то они во многом будут зависеть от типа батареи. В связи с чем рассмотрим отдельно преимущества обслуживаемых источников питания и главные плюсы герметичных свинцово-кислотных аккумуляторов.

Почему же стоит остановить свой выбор на классическом устройстве, нуждающемся в обслуживании?

Благодаря наличию специальных пробок на корпусе мы можем добраться до внутренностей прибора, а именно:

  • визуально оценить состояние пластин;
  • замерить уровень и плотность электролита;
  • при необходимости долить дистиллированной воды.

Чем же так хороши современные необслуживаемые источники энергии:

  1. Удалось решить главную и самую злободневную проблему – избавиться от сульфатации пластин, ведь они всегда теперь находятся в электролитном растворе.
  2. Исключена возможность утечки жидкой среды благодаря полной герметичности корпуса.
  3. Отсутствует испарение воды из раствора при его нагревании – она просто оседает на стенках в виде конденсата, а потом стекает вниз. Таким образом удаётся сохранять неизменным уровень электролита.

Недостатки свинцово-кислотных аккумуляторов

Как правильно эксплуатировать необслуживаемые свинцово-кислотные аккумуляторные батареиКак правильно эксплуатировать необслуживаемые свинцово-кислотные аккумуляторные батареи

У новейших устройств, которые не нуждаются в обслуживании, недостаток один – перемычки между банками находятся внутри герметичного корпуса и доступ к ним исключён. Следовательно, при необходимости осуществить замеры напряжения не представляется возможным.

У их предшественников, более устаревших, но ещё используемых довольно часто источников, недостатков намного больше:

  1. Высока вероятность сульфатации пластин:
    • негерметичный корпус позволяет электролиту выкипать;
    • вода в растворе испаряется, вследствие чего происходит повышение плотности оставшейся жидкости.
  2. Необходимость регулярного контроля уровня жидкой среды.
  3. Не исключена возможность замыкания клемм из-за вытекания жидкого содержимого из-под пробок.

Характеристики свинцово-кислотных аккумуляторов

Однотипные АКБ различаются между собой значениями параметров основных характеристик. Опираясь именно на эти данные, осуществляется подбор источника энергии для того или иного транспортного средства. Кроме того, величины самых важных характеристик помещаются на маркировочную табличку корпуса. К ним относят:

  1. Ёмкость. Она бывает двух видов:
    • электрическая – это определённое количество энергии, которое способен отдать аккумулятор в процессе разряда, например, при запуске двигателя, выражается в Ампер-часах;
    • разрядная – показывает количество электрической энергии, которое можно получить от данного источника.
  2. Номинальное напряжение, как правило, стандартно для определённых групп транспортных средств:
    • легковые автомобили – 12 В;
    • грузовые – 24 В;
    • мотоциклы – 6 В.
  3. Саморазряд – это способность батареи утрачивать заряд при длительном хранении или отсутствии эксплуатации транспортного средства на протяжении долгого времени. Критериями, вызывающими самопроизвольный разряд, являются: условия хранения, приготовление электролитного раствора с использованием обычной воды, переворачивание источников обслуживаемого типа. Определяется в процентах. Чем ниже значение этого параметра, тем лучше.

Где применяются свинцово-кислотные аккумуляторы

Сфера применения аккумуляторных батарей свинцово-кислотного вида довольно обширна:

  1. Они просто незаменимы в автомобильной промышленности – все стартерные двигатели комплектуются именно этими источниками энергии.
  2. Авиационная промышленность. Сюда относятся AGM аккумуляторы, производство которых основано на применении передовых технологий.
  3. Источники бесперебойного питания.
  4. Различные виды мототехники.
  5. Лодочные моторы.

Принцип работы

Принцип действия кислотных батарей основан на протекании электрохимических процессов внутри корпуса. В результате взаимодействия свинцовых электродов с электролитом на основе серной кислоты между ними возникает разность потенциалов. Другими словами, при запуске двигателя происходит разряд батареи – металл и кислота вступают в электрохимическую реакцию, химическая энергия которой тут же преобразуется в электрическую.

При зарядке АКБ, наоборот, электрическая энергия превращается в химическую.

Эксплуатация свинцово-кислотных аккумуляторов

Эксплуатация современных аккумуляторных батарей не доставит особых хлопот даже новичкам. Но её правила различаются в зависимости от типа источника.

Общие правила эксплуатации любых АКБ:

  • не допускать хранения устройства в полностью разряженном состоянии;
  • строго соблюдать условия хранения, установленные производителем;
  • не нарушать порядок подключения к клеммам;
  • всегда иметь в наличии зарядное устройство для своевременного восстановления заряда;
  • надёжно закреплять батарею в специальном углублении под капотом автомобиля;
  • не забывать утилизировать вышедший из строя источник энергии.

Свинцово-кислотные аккумуляторы ремонту не подлежат.

Дополнительно для герметичных устройств: нельзя вскрывать корпус необслуживаемой батареи – неизбежно получение ожога путём выплёскивания электролита.

Рекомендации для обслуживаемых устройств:

  • регулярно контролировать уровень и плотность электролита;
  • использовать исключительно дистиллированную воду для заливки.

Как заряжать свинцово-кислотные аккумуляторы

Обычно в процессе эксплуатации транспортного средства осуществляется восстановление затраченной ёмкости – зарядка свинцового аккумулятора. При исправном генераторе автомобиля и регулярном использовании машины батарея будет всегда в заряженном состоянии, полностью готова к работе.

Но бывают ситуации, когда требуется вернуть мощность источнику энергии, воспользовавшись специальным зарядным устройством для свинцово-кислотных аккумуляторов, номинальное напряжение которых составляет 12 В. Такая необходимость может возникнуть в следующих случаях:

  • при неисправности цепи «генератор – аккумуляторная батарея»;
  • при эксплуатации авто редко и на короткие расстояния;
  • при запуске мотора при слишком низких температурах воздуха.

Основные этапы зарядного процесса:

  1. Устанавливаем устройство на ровную горизонтальную поверхность.
  2. Подключаем «крокодильчики» зарядника к клеммам батареи, строго соблюдая полярность.
  3. Выставляем зарядный ток.

Приступить к зарядке можно только после того, как температура электролитной жидкости достигнет комнатной.

Ток заряда

Основные параметры зарядки свинцово-кислотных аккумуляторов во многом определяются их разновидностью. Так, классическое устройство, заполненное электролитом в жидком виде, требует установки токовой величины заряда в пределах 10 % номинальной ёмкости, указанной на маркировке.

Что же касается источников с гелеобразным наполнителем, то здесь параметр тока можно смело выставлять равным 20–30 % номинала ёмкостной характеристики.

Для AGM аккумуляторов сила тока может варьироваться в интервале от 10 % до 30 % от заявленной производителем ёмкости.

Время заряда

Как долго следует заряжать свинцово-кислотный аккумулятор? Продолжительность зарядного процесса напрямую зависит от степени разряженности батареи. В среднем на полноценную зарядку обычной АКБ, как правило, уходит от 8 до 12 часов. Сильно разряженное устройство можно привести в состояние полной готовности, используя высокие токи. Но такой способ следует использовать только в случае крайней нужды и очень редко.

Источники энергии, произведённые по AGM технологии, заряжаются намного быстрее, но для них требуется приобретение специального зарядного устройства, позволяющего осуществлять процесс поэтапно.

Ёмкость и напряжение

Желательно не допускать полной потери ёмкости. Чем больше величина остаточной ёмкости, тем меньше потребуется времени на зарядку.

Напряжение полностью заряженной аккумуляторной батареи без нагрузки обычно составляет 12,7–13 В. При работающем моторе этот показатель возрастает примерно на полторы единицы.

При зарядке максимальная величина напряжения в оптимальном варианте не должна превысить 14,6 В. В противном случае это может привести к перезарядке, закипанию электролитной жидкости, а также самым негативным образом сказаться на дальнейшей работе самого прибора.

Восстановление аккумулятора

Бытует мнение, что после глубокого разряда невозможно вернуть устройству номинал мощности, размер которого указан на маркировке. Но многочисленные исследования показали, что это абсолютно не так. Существуют методы, позволяющие вернуть источник энергии на первоначальный уровень мощности.

Как можно восстановить свинцово-кислотный аккумулятор, вернув ему полноценную функциональность? Алгоритм действий достаточно прост, но требует строгого соблюдения их последовательности:

  1. Подключить зарядное устройство к клеммам источника, соблюдая полярность.
  2. Установить следующие параметры зарядки:
    • ток – 5 % от номинала ёмкости;
    • напряжение – 2,45 В.
  3. Запустить восстановительный процесс, который будет протекать медленно и долго.
  4. Для достижения наилучшего результата рекомендуется осуществить 2–3 цикла «заряд – разряд»: сначала постепенно доводить мощность до максимально возможного предела, потом такая же неспешная глубокая разрядка, а затем всё по новому кругу.

Реанимацию нужно производить только при положительных температурах. Температура жидкости внутри устройства должна соответствовать аналогичному показателю окружающей среды.

Что же касается восстановления свинцово-кислотных AGM аккумуляторов, то их предварительно нужно «смочить». Случаются такие ситуации при нарушении правил эксплуатации, когда «брикеты» с электролитом высыхают, и батарея утрачивает способность принимать заряд. Нужно, набрав в шприц дистиллированной воды, впрыснуть её в сепараторы в небольшом количестве. А спустя несколько часов, можно приступать к реанимации устройства.

Как заряжать свинцовый аккумулятор 12 вольт

Вопросы об аккумуляторах

1. Что такое зарядка аккумулятора?

П о определению, зарядка аккумулятора — процесс, обратный разрядке аккумулятора (разряду аккумулятора) — во время зарядки, аккумулятор запасает энергию, питаясь от внешнего источника тока.

П осле полной зарядки, аккумулятор накапливает заряд, равный емкости аккумулятора. От внешнего источника тока, за время зарядки, аккумулятор отбирает несколько больший заряд.

2. Как зарядить свинцовый аккумулятор проще и безопаснее всего?

С амый простой и безопасный метод зарядки свинцового аккумулятора — это метод I-U (ток — напряжение). Сначала аккумулятор заряжают постоянным током, а после достижения заданного напряжения, заряжают аккумулятор, поддерживая на нем, постоянное напряжение.

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольт

К акой величины должен быть начальный ток зарядки аккумулятора? Для большинства стационарных свинцовых аккумуляторов этот ток написан на корпусе. Максимальная величина зарядного тока составляет от 0.2 до 0.3 емкости аккумулятора. Например, если емкость аккумулятора равна 100 А*час, то ток заряда такого свинцового аккумулятора не может превышать 20 А или 30 А (это решает производитель). Самая старая и самая распространенная рекомендация относительно зарядного тока свинцового аккумулятора: «10 процентов от емкости», верна и сегодня. Любой свинцовый кислотный аккумулятор можно заряжать, начиная зарядку с таким током, без боязни как-то повредить аккумулятор.

К аким должно быть конечное напряжение при зарядке свинцового аккумулятора методом I-U ? Максимальное напряжение не должно превышать 2.3 &plusmn 0.023 В на каждый элемент аккумулятора. Т.е. для свинцового аккумулятора с номинальным напряжением 12В, конечное напряжение зарядки не должно превышать 13.8 &plusmn 0.15 В. Метод I-U чаще применяется при работе аккумуляторов в буферном режиме, поскольку под напряжением 13.8 &plusmn 0.15 В современные герметичные свинцовые кислотные аккумуляторы могут находится на протяжении всего своего ресурса.

С колько времени занимает зарядка свинцового аккумулятора — методом I-U ? В зависимости от начального тока. Если начальный ток равен 20% емкости аккумулятора, то за 5-6 часов аккумулятор заряжается примерно до 90% своей емкости. После перехода к режиму постоянного напряжения, ток зарядки аккумулятора быстро падает и полная зарядка аккумулятора занимает примерно сутки. Есть ли более быстрые способы зарядки свинцовых аккумуляторов? Да, есть, и сейчас мы рассмотрим один из них.

3. Быстрая зарядка свинцового аккумулятора

Д ля быстрой зарядки свинцового аккумулятора нужно заряжать аккумулятор постоянным током (максимальный ток — тот же) до достижения напряжения 14.5 &plusmn 0.2 В (для аккумуляторов с номинальным напряжением 12В), а потом отключить зарядное устройство или перевести его в режим поддержания напряжения 13.8 &plusmn 0.15 В.

М етод быстрой зарядки аккумулятора позволяет полностью зарядить свинцовый аккумулятор примерно за 6 часов (при начальном токе 20% от емкости). Быстрый заряд чаще применяется при эксплуатации аккумуляторов в циклическом режиме.

4. Как влияет температура на зарядку свинцового аккумулятора?

В се, что написано выше, относится к зарядке свинцового аккумулятора при температуре 20 градусов Цельсия, а при других температурах нужно вводить температурную компенсацию зарядного напряжения. Зарядка свинцового аккумулятора возможна в диапазоне температур от -15 &deg C до +40 &deg C. При увеличении температуры, напряжение заряда должно быть меньше обычного, чтобы избежать перезарядки. А если зарядка аккумулятора производится при пониженной температуре, напряжение зарядки нужно увеличить, чтобы избежать недозарядки. Обычно рекомендуется использовать температурную компенсацию –3 мВ/&deg С.

4. Что будет, если не соблюдать правила зарядки свинцового аккумулятора?

О писанные выше способы зарядки свинцового аккумулятора позволяют зарядить аккумулятор быстро и безопасно. Они ориентированы на максимальное сохранение ресурса свинцового аккумулятора и замедление старения аккумулятора.

В озможна ли зарядка аккумулятора током, большим, чем максимально допустимый? Да, аккумулятор зарядится, даже если ток зарядки будет превышать установленный производителем максимум. Но, во-первых, если не уменьшить ток хотя бы в конце зарядки, то аккумулятор зарядится не полностью. А во-вторых, во время зарядки большим током перестанет быть эффективным механизм рекомбинации газов внутри герметичного свинцового аккумулятора, и электролит аккумулятора потеряет воду, даже, если потом, в конце зарядки, зарядный ток будет уменьшен. В результате превышения тока даже во время одной зарядки, аккумулятор не проработает весь расчетный ресурс и выйдет из строя раньше.

В озможна ли зарядка аккумулятора очень маленьким током, намного меньшим, чем максимально допустимый, скажем, током в 0.2% от емкости? Да, аккумулятор полностью зарядится даже таким током. Но зарядка аккумулятора будет продолжаться неоправданно долго — несколько недель. Кроме того, значительную часть этого времени аккумулятор будет находиться в разряженном состоянии, что почти эквивалентно хранению свинцового аккумулятора в разряженном состоянии. А это ведет к сульфатации и ускоренному старению аккумулятора. Однократная зарядка очень малым током не выведет аккумулятор из строя, но такие зарядки не следует повторять часто.

Н еправильный выбор конечного напряжения зарядки также опасен для аккумулятора. Недостаточное конечное напряжение приведет к недозарядке аккумулятора, и он сделает шаг в сторону сульфатации. А избыточное напряжение зарядки чревато выделением газов из аккумулятора и потерей воды электролитом. Это еще сильнее уменьшает ресурс аккумулятора, чем зарядка аккумулятора пониженным напряжением.

П ри температуре ниже -15&deg C зарядка аккумулятора не рекомендуется, поскольку при низкой температуре перестает работать механизм рекомбинации газов внутри герметичного свинцового аккумулятора, и электролит теряет воду.

5. Как определить, правильно ли проведена зарядка аккумулятора.

В полне достаточно соблюдать необходимые параметры зарядки аккумулятора: ток и напряжение (с учетом температуры), и зарядка аккумулятора будет успешной. В конце зарядки современного герметичного свинцового кислотного аккумулятора не должно быть никаких пузырьков, не допустимо даже небольшое выделение газа. Если вокруг предохранительных клапанов аккумулятора обнаружены следы электролита или белый налет, то аккумулятор заряжался неправильно.

П осле зарядки можно проверить аккумулятор тестером аккумуляторов — емкость аккумулятора после зарядки должна полностью восстановиться.

При использовании герметичные свинцово-кислотные аккумуляторы со временем тратят свой заряд, и его необходимо периодически восстанавливать. Аспекты этого процесса и будут рассмотрены в рамках статьи.

Что называют зарядкой

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольт

Заряжаем просто и безопасно

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольт

Быстрая зарядка свинцово-кислотных герметичных аккумуляторов

Нормой считается зарядка постоянным током при напряжении в 13,8. Больше этого не рекомендуется из-за возможных негативных последствий. Но если они вас не страшат, то можете повысить напряжение к 14,5 В (это для аккумуляторов на 12 В). В результате аккумулятор при 20% показателе зарядится за 6 часов. Применяется такой способ исключительно при работе в циклическом режиме.

Влияние температуры

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольт

Последствия при несоблюдении техники безопасности

Описанные выше способы нацелены на быструю и безопасную зарядку. При этом ставится задача максимального сохранения ресурса свинцово-кислотного аккумулятора путём минимизации факторов его старения. А теперь давайте осмотрим отклонения. Что будет, если использовать ток больший, чем максимально допустимый? Первоначально следует отметить, что герметичные свинцово-кислотные аккумуляторы не смогут полностью зарядиться. Также из-за уменьшения эффективности механизма рекомбинации газов электролит будет терять воду. Поэтому даже разовой зарядки хватит, чтобы сократить ресурс работы.

А что будет, если уменьшить ток к 0,5 проценту от емкости? Герметичные свинцово-кислотные аккумуляторы зарядятся и в таком случае, но продолжаться данный процесс будет несколько недель. К тому же устройство будет находиться в состоянии, что эквивалентно разряженному. А это приводит к сульфатации и ускоренному старению. Конечно, одной зарядки с малым током недостаточно для серьезных повреждений, но ими лучше не пользоваться. Также необходимо следить и за конечным напряжением, чтобы не произошло недозаряда устройства и уменьшения его ресурса.

А почему свинцово-кислотные аккумуляторы имеют такой диапазон температур для зарядки? Дело в том, что при выходе из них прекращается работа механизма рекомбинации газов, и электролит теряет свою воду.

Всё ли хорошо было сделано

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольт

Чтобы получить хороший результат, необходимо соблюдать требуемые параметры в необходимых рамках. Главное место в этом вопросе должны занимать ток и напряжение (учитывайте температуру). Тогда герметичные свинцово-кислотные аккумуляторы будут заряжаться успешно и смогут прослужить длительное время. Если же вокруг предохранительных клапанов есть электролит, белый налёт или пузырьки, то восстановление характеристик устройства было совершено неправильно. Для определения состояния можно использовать тестер. Восстановление герметичных свинцово-кислотных аккумуляторов осуществляется с помощью специальных зарядных устройств (которым может потребоваться несколько суток) или дополнительных механических действий (как-то подлить электролит).

Главная страница » Аккумуляторы: каким напряжением заряжать и как это делать

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольт

Автономные источники питания – аккумуляторные батареи, видятся в современных технологиях неотъемлемым элементом практически любых проектов. Для автомобильной техники аккумулятор тоже конструктивная часть, без которой немыслима полноценная эксплуатация транспорта. Всеобщая полезность аккумуляторов очевидна. Но технологически эти приборы всё-таки до конца не совершенны. Например, явное несовершенство отмечается частым зарядом аккумуляторов. Конечно же, здесь актуален вопрос, каким напряжением заряжать аккумулятор, чтобы сократить частоту подзарядки и сохранить все его рабочие свойства на длительный срок эксплуатации?

Обслуживание свинцово-кислотных аккумуляторов

Досконально вникнуть в тонкости процессов заряда / разряда свинцово-кислотных аккумуляторных батарей (автомобильных и других) помогут определения базовых параметров аккумуляторов:

  • ёмкость,
  • концентрация электролита,
  • сила тока разряда,
  • температура электролита,
  • эффект саморазряда.

Под ёмкостью батареи аккумуляторов принимается электричество, отдаваемое каждой отдельной аккумуляторной банкой в процессе её разряда. Как правило, значение ёмкости выражается ампер-часами (А/ч).

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтНа корпусе аккумуляторной батареи для автомобиля указывается не только номинальная ёмкость, но также стартерный ток при пуске автомобиля на холодную. Пример маркировки — аккумулятор производства Тюменского завода

Ёмкость разряда аккумулятора, обозначенная на технической бирке производителем, считается номинальным параметром. Помимо этой цифры, значимым для эксплуатации является также параметр ёмкости заряда. Необходимое значение заряда вычисляется формулой:

Сз = Iз * Тз

где: Iз – зарядный ток; Тз – время заряда.

Цифра, указывающая разрядную ёмкость батареи аккумуляторов, напрямую связана с другими технологическими и конструктивными параметрами и зависима от условий эксплуатации. Из конструктивно-технологичных свойств аккумулятора влияние на ёмкость разряда оказывают:

  • активная масса,
  • применяемый электролит,
  • толщина электродов,
  • геометрические размеры электродов.

Среди технологических параметров значимой для ёмкости батареи аккумуляторов также является степень пористости активных материалов и рецептура их приготовления.

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтВнутренняя структура свинцово-кислого автомобильного аккумулятора, куда входят так называемые активные материалы — пластины минусового и плюсового полей, а также иные компоненты

Не остаются в стороне и эксплуатационные факторы. Как показывает практика, сила разрядного тока в паре с температурой электролита также способны оказывать влияние на параметр ёмкости аккумулятора.

Влияние концентрации электролита

Завышенный уровень концентрации электролита способствует сокращению срока службы аккумулятора. Условия работы батареи с высокой концентрацией электролита приводят к активизации реакции, результатом которой становится образование коррозии на плюсовом электроде аккумуляторной батареи.

Поэтому важно оптимизировать значение концентрации электролита, учитывая те условия, в которых эксплуатируется аккумулятор и требования, предъявляемые производителем по отношению к таким условиям.

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтОптимизация концентрации электролита аккумуляторной батареи видится одним из важных моментов эксплуатации прибора. Контроль уровня концентрации необходим обязательно

К примеру, для условий с умеренным климатом, рекомендованный уровень концентрации электролита для большей части автомобильных аккумуляторов доводят под плотность 1,25 – 1,28 г/см 2 .

А когда актуальна эксплуатация приборов применительно к жаркому климату, концентрация электролита должна соответствовать плотности 1,22 – 1,24 г/см 2 .

Аккумуляторы — сила тока разряда

Процесс разряда АКБ логично разделить условно на два режима:

Для первого события характерным видится разряд при малых токах на протяжении относительно длительного временного периода (от 5 до 24 часов).

Для второго события (короткий разряд, стартерный разряд), напротив, характерными являются большие токи в коротком промежутке времени (секунды, минуты).

Увеличение разрядного тока провоцирует снижение ёмкости батареи аккумуляторов.

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтЗарядное устройство Телетрон, которое успешно применяется для работы с кислотно-свинцовыми автомобильными батареями. Несложная электронная схема, но высокая эффективность действия

Пример:

Есть АКБ с ёмкостью 55 А/ч с рабочим током на клеммах 2,75А. При нормальных условиях окружающей среды (плюс 25-26ºС) ёмкость АКБ находится в пределах 55-60 А/ч.

Если разрядить батарею кратковременным током величиной 255 А, что эквивалентно увеличению номинальной ёмкости в 4,6 раза, номинальная ёмкость снизится до 22 А/ч. То есть, практически вдвое.

Температура электролита и саморазряд аккумулятора

Разрядная ёмкость аккумуляторных батарей естественным образом снижается, если падает температура электролита. Падение температуры электролита влечёт за собой увеличение степени вязкости жидкой составляющей. Как следствие, увеличивается электрическое сопротивление активного вещества.

Отключенная от потребителя, полностью бездействующая аккумуляторная батарея, имеет свойства терять ёмкость. Объясняется такое явление химическими реакциями внутри прибора, проходящими даже в условиях полного отключения от нагрузки.

Под влияние окислительно-восстановительных реакций попадают оба электрода – минусовой и плюсовой. Но в большей степени процессом саморазряда охвачен электрод отрицательной полярности.

Реакция сопровождается образованием водорода в газообразном виде. При увеличении концентрации в растворе электролита серной кислоты, отмечается увеличение плотности электролита от значения 1,27 г/см 3 до 1,32 г/см 3 .

Это соразмерно с 40%-ым увеличением скорости эффекта саморазряда на минусовом электроде. Прирост скорости саморазряда дают также и примеси металлов, входящие в структуру электрода отрицательной полярности.

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтСаморазряд автомобильного аккумулятора после продолжительного хранения. При полном бездействии, при отсутствии нагрузки батарея утратила значительную часть ёмкости

Нужно отметить: любые металлы, присутствующие в составе электролита и других компонентов аккумуляторов, способствуют усилению эффекта саморазряда.

Соприкасаясь с поверхностью отрицательного электрода, эти металлы вызывают реакцию, в результате которой начинается выделение водорода.

Некоторая часть существующих примесей исполняет роль переносчика зарядов от плюсового электрода к минусовому. При этом имеют место реакции восстановления и окисления ионов металлов (то есть опять же процесс саморазряда).

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтБывают и такие случаи, когда АКБ утрачивает заряд от загрязнений на корпусе. За счёт загрязнений создаётся проводящий слой, замыкающий плюсовой и минусовой электроды

Помимо внутреннего саморазряда, не исключается внешний саморазряд аккумулятора автомобиля. Причиной такого явления может стать высокая степень загрязнённости поверхности корпуса АКБ.

Например, пролитый на корпус электролит, вода или иные технические жидкости. Но в этом случае эффект саморазряда легко устраняется. Достаточно лишь очистить корпус батареи и содержать его всегда в чистоте.

Заряд автомобильных аккумуляторов

Начнём от ситуации бездействия прибора (в отключенном состоянии). Каким напряжением или током заряжать аккумулятор автомобиля, когда прибор находится на хранении?

В условиях хранения АКБ основная цель зарядки направлена на компенсацию саморазряда. В этом случае зарядка обычно выполняется малыми токами.

Диапазон значений заряда, как правило, от 25 до 100 мА. При этом напряжение заряда необходимо поддерживать в границах 2,18 – 2,25 вольт по отношению к единичной аккумуляторной банке.

Выбор условий заряда аккумулятора

Зарядный ток аккумулятора обычно настраивается на определённую величину в зависимости от заданного времени подзаряда.

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтПодготовка автомобильной батареи аккумуляторов для подзарядки в режиме, который требуется определить с учётом технологических свойств и технических параметров при эксплуатации АКБ

Так, если предполагается заряжать аккумулятор в течение 20 часов, оптимальным параметром тока заряда считается величина, равная 0,05С (то есть 5% от номинальной ёмкости аккумулятора).

Соответственно, значения будут пропорционально увеличиваться, если менять один из параметров. К примеру, при 10-и часовой зарядке, сила тока уже составит 0,1С.

Заряд двухступенчатым циклом

При таком режиме изначально (первая ступень) осуществляется заряд током 1,5С до состояния, когда напряжение на отдельной банке достигнет значения 2,4 вольта.

После этого переводят зарядное устройство на режим по току заряда величиной 0,1С и продолжают заряжать до полного набора ёмкости 2 – 2,5 часа (вторая ступень).

Напряжение заряда в режиме второй ступени варьируется в пределах 2,5 – 2,7 вольта для одной банки.

Форсированный режим заряда

Принцип форсированного заряда предполагает установку значения зарядного тока на уровне 95% от номинальной ёмкости батареи – 0,95С.

Способ достаточно агрессивный, но позволяет всего за 2,5-3 часа зарядить аккумулятор практически полностью (на практике 90%). До 100% ёмкости зарядка форсированным режимом отнимет 4 – 5 часов времени.

Контрольно-тренировочный цикл

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтПрактика эксплуатации автомобильных АКБ отмечает положительный результат, когда контрольно-тренировочный цикл применяется к новым аккумуляторным батареям, ещё не побывавшим в работе

Для этого варианта оптимальным является зарядка с параметрами, вычисленными простой формулой:

I = 0.1 * С20;

Заряжают до момента, когда напряжение на отдельно взятой банке составит 2,4 вольта, после чего уменьшают величину зарядного тока до значения:

I = 0.05 * C20;

При таких параметрах продолжают процесс до полного заряда.

Контрольно-тренировочный цикл охватывает также практику разряда, когда АКБ разряжается небольшим током 0,1С до уровня общего напряжения 10,4 вольта.

При этом степень плотности электролита поддерживается на уровне 1,24 г/см 3 . После разряда прибор заряжают по стандартной методике.

Общие принципы зарядки свинцово-кислотных АКБ

Специалистами рекомендуется применять такие условия заряда для аккумулятора, при которых явно выражено резкое уменьшение тока под завершение процесса.

На практике применяют несколько способов, каждый из которых имеет свои сложности и сопровождается разным объёмом финансовых издержек.

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтОпределиться, каким способом заряжать аккумуляторную батарею, несложно. Другой вопрос — какой результат будет получен от применения того или иного способа

Самым доступным и простым методом считается заряд постоянным током при напряжении 2,4 – 2,45 вольт/банка.

Процесс заряда продолжается до тех пор, когда величина тока будет оставаться постоянной в течение 2,5-3 часов. При таких условиях аккумулятор считается полностью заряженным.

Между тем большее признание среди автомобилистов получила методика комбинированного заряда. В этом варианте действует принцип ограничения начального тока (0,1С) до момента достижения заданного напряжения.

Затем процесс продолжается при постоянном напряжении (2,4В). Для этой схемы допустимо повышение первоначального тока заряда до 0,3С, но не более того.

Аккумуляторы, работающие в буферном режиме, рекомендуется заряжать при низких напряжениях. Оптимальные значения заряда: 2,23 – 2,27 вольта.

Глубокий разряд — устранение последствий

Прежде всего, следует подчеркнуть: восстановление АКБ до номинальной ёмкости возможно, но при условии, когда имели место не более 2-3 глубоких разрядов.

Заряд в таких случаях выполняется постоянным напряжением величиной равной 2,45 вольта на банку. Также допускается заряжать током (постоянным) величиной 0,05С.

Как заряжать свинцовый аккумулятор 12 вольт

Как заряжать свинцовый аккумулятор 12 вольтПроцесс восстановления АКБ может потребовать двух-трёх отдельных циклов заряда. Чаще всего для достижения полной ёмкости зарядку проводят именно в 2-3 цикла

Если заряд проводится напряжением 2,25 – 2,27 вольта, рекомендуется выполнить процесс дважды или трижды. Так как при малых напряжениях достичь номинала ёмкости в большинстве случаев не удаётся.

Конечно же, следует учитывать влияние окружающей температуры в процессе выполнения восстановления. Если температура окружающей среды находится в границах 5 – 35ºС, напряжения заряда изменять не требуется. В иных условиях потребуется корректировка заряда.

Видео по контрольно-тренировочному циклу АКБ

Восстановление и реанимация свинцово-кислотного аккумулятора


У всех аккумуляторов есть срок годности, с многочисленными циклами заряда-разряда и множеством проработанных часов аккумулятор теряет свою емкость и держит заряд все меньше и меньше.
Со временем емкость аккумулятора настолько падает что дальнейшая его эксплуатация стает невозможна.
Вероятно у многих уже накопились аккумуляторы от бесперебойников (UPS), систем сигнализаций и аварийного освещения.

В множестве бытовой и офисной техники находятся свинцово-кислотные аккумуляторы, и в независимости от марки аккумулятора и технологии производства, будь то обычный обслуживаемый автомобильный аккумулятор, AGM, гелевий (GEL) или маленький аккумулятор от фонарика, все они имеют свинцовые пластины и кислотный электролит.
По окончание эксплуатации такие аккумуляторы выбрасывать нельзя потому как они содержат свинец, в основном их ждет судьба утилизации где свинец извлекают и перерабатывают.
Но все же, не смотря на то что такие аккумуляторы в основном «необслужываемые», можно попытаться их восстановить вернув им прежнюю емкость и использовать еще некоторое время.

В этой статье я расскажу о том как восстановить 12вольтовый аккумулятор от UPSa на 7ah, но способ подойдет для любого кислотного аккумулятора. Но хочу предупредить что данные меры не следует производить на полностью рабочем аккумуляторе, так как на исправном аккумуляторе добиться восстановления емкости можно всего лишь правильным способом зарядки.

Итак берем аккумулятор, в данном случае старый и разряженный, поддеваем отверткой пластмассовою крышку. Скорее всего она точечно приклеена к корпусу.


Подняв крышку видим шесть резиновых колпачков, их задача не обслуживание аккумулятора, а стравливания образующихся при зарядке и работе газов, но мы воспользуемся ними в наших целях.
Снимаем колпачки и в каждое отверстие, с помощью шприца, наливаем 3мл дистиллированной воды, следует заметить что другая вода не годится для этого. А дистиллированную воду можно легко найти в аптеке или на авторынке, в самом крайнем случае может подойти талая вода от снега или чистая дождевая.
После того как мы долили воду, ставим аккумулятор на зарядку и заряжать его будем с помощью лабораторного (регулируемого) блока питания.
Подбираем напряжения пока не появляются какие то значения зарядного тока. Если аккумулятор в плохом состояние то зарядного тока может не наблюдаться, поначалу, вообще.
Напряжения надо повышать, пока не появится зарядный ток хотя бы в 10-20мА. Добившись таких значений зарядного тока нужно быть внимательным, так как ток будет со временем расти и придется постоянно уменьшать напряжение.
Когда ток дойдет до 100мА дальше напряжения уменьшать не надо. А когда ток заряда дойдет до 200мА нужно отключить аккумулятор на 12 часов.
Дальше снова подключаем аккумулятор на зарядку, напряжение должно быть таким чтоб ток зарядки для нашего 7ah аккумулятора был в 600мА. Также, постоянно наблюдая, поддерживаем заданный ток на протяжении 4 часов. Но смотрим за тем чтоб напряжение зарядки, для 12вольтового аккумулятора, было не больше 15-16 вольт.
После зарядки, спустя примерно час, аккумулятор нужно разрядить до 11 вольт, сделать это можно с помощью любой 12вольтовой лампочки (например на 15ват).
После разрядки аккумулятор нужно снова зарядить с током в 600мА. Лучше всего проделать такую процедуру несколько раз, то есть несколько циклов заряд-разряд.

Скорее всего вернуть номинальную емкость аккумулятору не получится, так как сульфатация пластин уже понизила его ресурс, а к тому же имеют место быть и другие пагубные процессы. Но аккумулятор можно будет дальше использовать в штатном режиме и емкости для этого будет достаточно.

По поводу быстрого износа аккумуляторов в бесперебойниках, было замечено следующие причины. Находясь в одном корпусе с бесперебойником, аккумулятор постоянно поддается пассивному нагреву от активных элементов (силовых транзисторов) которые кстати говоря нагреваются до 60-70 градусов! Постоянный прогрев аккумулятора ведет к быстрому испарению электролита.
В дешевых, а порой и даже некоторых дорогих моделях UPSов отсутствует термокомпенсация заряда, то есть напряжение заряда выставлено на 13,8 вольта, но это допустимо для 10-15градусов, а для 25 градусов, а в корпусе порой и намного больше, напряжение заряда должно быть максимум 13,2-13,5 вольта!
Хорошим решением будет вынести аккумулятор за пределы корпуса, если хотите продлить его срок службы.

Также сказывается «постоянный маленький под заряд» бесперебойником, 13.5 вольтами и токе в 300мА. Такая подзарядка призводит к тому что когда кончается активная губчатая масса внутри аккумулятора  то начинается реакция в его электродах что призводит к тому что свинец токоотводов на (+) становится коричневым (PbO2) а на (-) стает «губчатым».
Таким образом, при постоянном пере заряде, мы получаем разрушение токоотводов и «кипение» электролита с выделением водорода и кислорода, что приводит к увеличению концентрации электролита, что опять способствует разрушению электродов. Получается такой замкнутый процесс что призводит быстрому расходу ресурса аккумулятора.
Кроме того такой заряд (пере заряд) большим напряжением и током от которого электролит «кипит» — переводит свинец токоотводов в порошковый оксид свинца который со временем осыпается и может даже замыкать пластины.

При активном использование (частом заряде), рекомендуется раз в год доливать в аккумулятор дистиллированную воду.

Доливать только на полностью заряженный аккумулятор с контролем как уровня электролита так и напряжения. Некоем случае не переливать, лучше ее не долить потому как назад отбирать ее нельзя, потому что отсасывая электролит вы лишаете аккумулятор серной кислоты и в последствие концентрация меняется. Думаю понятно что серная кислота нелетучая поэтому в процессе «кипения» во время зарядки, она вся остается внутри аккумулятора — выходит только водород и кислород.

На клеммы подключаем цифровой вольтметр и шприцем на 5мл с иглой заливаем в каждую банку по 2-3мл дистиллированной воды, одновременно светя внутрь фонариком чтобы остановиться если вода перестала впитываться — после заливки 2-3мл смотрите в банку — увидите как вода быстро впитывается, а напряжение на вольтметре падает (на доли вольта). Повторяем доливку для каждой банки с паузами на впитывание по 10-20сек(примерно) до тех пор пока не увидите что «стекломаты» уже влажные — то есть вода уже не впитывается.

После доливки  осматриваем нет ли перелива  в каждой банке аккумулятора, вытираем весь корпус, устанавливаем на место резиновые колпачки и приклеиваем на место крышку.
Так как аккумулятор после доливки показывают примерно 50-70% зарядки, вам надо его зарядить. Но зарядку нужно осуществлять или регулируемым блоком питания или же бесперебойником или штатным устройством, но под присмотром, то есть во время зарядки необходимо пронаблюдать за состоянием аккумулятора (нужно видеть верх аккумулятора). В случае с бесперебойником, для этого придется сделать удлинители и вывести аккумулятор за пределы корпуса UPSa.

Под аккумулятор подстелем салфетки или целлофановые мешочки, заряжаем до 100% и смотрим, не протекает из какой либо банки электролит. Если вдруг такое произошло, прекращаем зарядку и убираем салфеткой подтеки. С помощью салфетки смоченной в растворе соды — очищаем корпус, все впадины и клеммы куда попал электролит, для того чтоб нейтрализовать кислоту.
Находим банку откуда произошло «выкипание» и смотрим, если в окошке видно электролит, отсасываем излишки шприцем, а потом аккуратно и плавно заправляем этот электролит обратно внутрь волокна. Часто случается что электролит после доливки не равномерно впитался и вскипел вверх.
При повторной зарядке наблюдаем за аккумулятором как описано выше и если «проблемная» банка аккумулятора снова начнет «изливаться» при зарядке, излишки электролита придется удалить из банки.
Также под осмотром следует проделать хотя бы 2-3 полных цикла разряда-заряда, если все прошло отлично и нет никаких подтеков, аккумулятор не греется (легкий нагрев при заряде не в счет), то аккумулятор можно собирать в корпус.

Ну а теперь рассмотрим особо кардинальные способы реанимации свинцово-кислотных аккумуляторов

Из аккумулятора сливается весь электролит, а внутренности промываются сначала пару раз горячей водой, а потом уже горячим раствором соды (3ч.л соды на 100мл воды) оставив в аккумуляторе раствор на 20 минут. Процесс можно повторить несколько раз, а вконце хорошенько промыв от остатков раствора соды — заливают новый электролит.
Дальше аккумулятор сутку заряжают, а спустя, в течение 10 дней, по 6 часов вдень.
Для автомобильных аккумуляторов током до 10 ампер и напряжением 14-16 вольт.

Второй способ это обратная зарядка, для этой процедуры понадобится мощный источник напряжения, для автомобильных аккумуляторов например сварочный аппарат, рекомендуемый ток — 80ампер напряжением 20 вольт.
Делают переполюсовку, то есть плюс к минусу а минус к плюсу и на протяжение пол часа «кипятят» аккумулятор с его родным электролитом, после чего электролит сливают и промывают аккумулятор горячей водой.
Дальше заливают новый электролит и соблюдая новую полярность, на протяжение сутки заряжают током 10-15 ампер.

Но самый эффективный способ делается с помощью хим. веществ.
Из полностью заряженного аккумулятора сливают электролит и после неоднократной промывки водой, заливают аммиачный раствор трилона Б (ЭТИЛЕНДИАМИНТЕТРАУКСУСНОКИСЛОГО натрия), содержащий 2 весовых процента трилона Б и 5 процентов аммиака. Происходит процесс десульфатации на протяжение 40 — 60 минут, на протяжение которого с небольшими брызгами выделяется газ. По прекращению такого газообразования можно судить о завершение процесса. При особо сильной сульфатации аммиачный раствор трилона Б следует залить снова, убрав перед этим отработавший.
Вконце процедуры внутренности аккумулятора тщательно промывают несколько раз дистиллированной водой и заливают новый электролит нужной плотности. Аккумулятор заряжают стандартным способом до номинальной емкости.
По поводу аммиачного раствора трилона Б, его можно разыскать в химических лабораториях и хранить в герметичных емкостях в темном месте.

А вообще если интересно то состав электролита которые выпускают фирмы Lighting, Electrol, Blitz, akkumulad, Phonix, Toniolyt и некоторые другие, это водный раствор серной кислоты (350-450гр. на литр) с прибавлением сернокислых солей магния, алюминия, натрия, аммония. В составе электролита фирмы Gruconnin кроме того содержатся калиевые квасцы и медный купорос.

После восстановления аккумулятор можно заряжать обычным для данного типа способом (например в UPSe) и не допускать разряда ниже 11вольт.
В многих бесперебойниках присутствует функция «калибровка АКБ» с помощью которой можно осуществлять циклы разряд-заряда. Подключив на выходе бесперебойника нагрузку в 50% от максимума ИБП, запускаем эту функцию и бесперебойник разряжает АКБ до 25% а потом заряжает до 100%

Ну а на совсем примитивном примере зарядка такого аккумулятора выглядит так:
На аккумулятор подается стабилизированное напряжение 14.5 вольта, через проволочный переменный резистор большой мощности или через стабилизатор тока.
Ток заряда расчсчитывается по простой формуле: емкость аккумулятора разделяем на 10, например для аккумулятора в 7ah будет — 700мА. И на стабилизаторе тока или с помощью переменного проволочного резистора необходимо выставить ток в 700мА. Ну а в процессе зарядки ток начнет падать и нужно будет уменьшать сопротивления резистора, со временем ручка резистора придет до упора в начальное положение и сопротивление резистора будет равно нулю. Ток будет дальше постепенно уменьшатся до нуля пока напряжение на аккумуляторе не станет постоянным — 14.5 вольта. Аккумулятор заряжен.
Дополнительную информацию по «правильной» зарядке аккумуляторов можно найти здесь.

Для наглядности разберем старый аккумулятор от бесперебойника

Что здесь можно увидеть. Намазка (-) пластины (она «серая» по цвету) полностью высохла от постоянного под заряда, который производится в бесперебойнике.
Светлая пластина вся в сульфате свинца, происходит такое от неравномерного использования емкости каждой банки аккумулятора и соответственно отсутствие добивки емкости.

светлые кристаллы на пластинах — это сульфатация

Отдельная «банка» батарея аккумулятора подвергалась постоянному недозаряду и в результате покрыта сульфатами, ее внутреннее сопротивление росло с каждым глубоким циклом, чтоб привело к тому что, во время заряда она стала «закипать» раньше всех, из-за потери емкости и выведения электролита в нерастворимые сульфаты.
Плюсовые пластины и их решетки превратились по консистенции в порошок, в следствие постоянного подзаряда бесперебойником в режиме «стенд-бай».

Свинцово кислотные аккумуляторы кроме автомобилей, мотоциклов и разнообразной бытовой техники, где только не встречаются и в фонариках и в часах и даже в самой мелкой электронике. И если вам попал в руки такой «нерабочий» свинцово-кислотный аккумулятор без опознавательных знаков и вы не знаете какое напряжение он должен выдавать в рабочем состояние. Это легко можно узнать по количеству банок  в аккумуляторе. Отыщите защитную крышку на корпусе аккумулятора и снимите ее. Вы увидите колпачки для стравливание газа. по их количеству станет понятно на сколько «банок» данный аккумулятор.
1 банка — 2вольта (полностью заряженная — 2.17 вольта), то есть если колпачка 2 значит аккумулятор на 4 вольта.
Полностью разряженная банка аккумулятора должна быть не ниже 1.8 вольта, ниже разряжать нельзя!

Ну а вконце дам небольшую идею, для тех кому не хватает средств на покупку новых аккумуляторов. Найдите в вашем городе фирмы которые занимаются компьютерной техникой и УПСами (бесперебойниками для котлов, аккумуляторами для систем сигнализаций), договоритесь с ними чтоб они не выбрасывали старые аккумуляторы от бесперебойников а отдавали вам возможно по символической цене.
Практика показывает что половина AGM (гелевых) аккумуляторов можно восстановить если не до 100% то до 80-90% точно! А это еще пару лет отличной работы аккумулятора в вашем устройстве.

Статьи о

BatteryStuff | Объяснение свинцово-кислотной батареи

Super Secret Working of a Lead Acid Battery

Стю Олтман — технический редактор журнала Wing World Magazine
Отредактировано и перепечатано с разрешения

Аккумулятор для мотоциклов на 12 В состоит из пластикового корпуса, содержащего шесть ячеек. Каждая ячейка состоит из набора положительных и отрицательных пластин, погруженных в разбавленный раствор серной кислоты, известный как электролит, и каждая ячейка имеет напряжение около 2,1 В при полной зарядке.Шесть элементов соединены вместе, чтобы получить полностью заряженную батарею примерно на 12,6 вольт.

Это здорово, но как вливание свинцовых пластин в серную кислоту производит электричество? Батарея использует электрохимическую реакцию для преобразования химической энергии в электрическую. Давайте посмотрим. Каждая ячейка содержит пластины, напоминающие крошечные квадратные теннисные ракетки, сделанные из свинцовой сурьмы или свинцово-кальциевого сплава. Затем к пластинам приклеивается паста из так называемого «активного материала»; губчатый свинец для отрицательных пластин и диоксид свинца для положительных.В этом активном материале происходит химическая реакция с серной кислотой, когда на клеммы батареи подается электрическая нагрузка.

Как это работает

Позвольте мне сначала дать вам общую картину для тех, кто не очень ориентирован на детали. В основном, когда аккумулятор разряжается, серная кислота в электролите истощается, так что электролит больше напоминает воду. В то же время сульфат кислоты покрывает пластины и уменьшает площадь поверхности, на которой может происходить химическая реакция.Зарядка меняет процесс, возвращая сульфат обратно в кислоту. Это вкратце, но читайте дальше, чтобы лучше понять. Если вы уже убежали из комнаты, крича и волоча волосы, не волнуйтесь.

Электролит (серная кислота и вода) содержит заряженные ионы сульфата и водорода. Ионы сульфата заряжены отрицательно, а ионы водорода — положительно. Вот что происходит при включении нагрузки (фары, стартера и т. Д.). Ионы сульфата перемещаются к отрицательным пластинам и теряют свой отрицательный заряд.Оставшийся сульфат соединяется с активным материалом на пластинах с образованием сульфата свинца. Это снижает прочность электролита, а сульфат на пластинах действует как электрический изолятор. Избыточные электроны уходят с отрицательной стороны батареи через электрическое устройство и обратно к положительной стороне батареи. На положительном выводе батареи электроны устремляются обратно и принимаются положительными пластинами. Кислород в активном материале (диоксид свинца) реагирует с ионами водорода с образованием воды, а свинец реагирует с серной кислотой с образованием сульфата свинца.

Ионы, движущиеся в электролите, создают ток, но по мере того, как элемент разряжается, количество ионов в электролите уменьшается, и площадь активного материала, доступного для их приема, также уменьшается, поскольку он покрывается сульфатом. Помните, что химическая реакция происходит в порах активного материала, прикрепленного к пластинам.

Odyssey Automotive Battery Многие из вас, возможно, заметили, что аккумулятор, используемый для запуска велосипеда, который просто не заводится, быстро достигает точки, при которой он даже не заводит двигатель.Однако, если эту батарею оставить на некоторое время, она, кажется, оживает. С другой стороны, если вы оставите переключатель в положении «парк» на ночь (горят только пара маленьких лампочек), аккумулятор будет совершенно бесполезен утром, и никакое количество отдыха не приведет к его восстановлению. Почему это? Поскольку ток возникает в результате химической реакции на поверхности пластин, сильный ток быстро восстанавливает электролит на поверхности пластин до воды. Напряжение и ток будут снижены до уровня, недостаточного для работы стартера.Требуется время, чтобы больше кислоты диффундировало через электролит и достигло поверхности пластин. Это достигается за счет короткого периода отдыха. Кислота не истощается так быстро, когда ток небольшой (например, для питания лампы заднего фонаря), а скорость диффузии достаточна для поддержания напряжения и тока. Это хорошо, но когда напряжение в конце концов падает, кислота больше не прячется за пределами ячейки, чтобы мигрировать на пластины. Электролит в основном состоит из воды, а пластины покрыты изолирующим слоем из сульфата свинца.Теперь требуется зарядка.

Саморазряд

Одна не очень приятная особенность свинцово-кислотных аккумуляторов заключается в том, что они разряжаются сами по себе, даже если не используются. Общее практическое правило — норма саморазряда один процент в день. Эта скорость увеличивается при высоких температурах и уменьшается при низких температурах. Не забывайте, что ваше Gold Wing с часами, стереосистемой и радио CB никогда не выключается полностью. Каждое из этих устройств имеет «поддерживающую память», чтобы сохранить ваши предварительные настройки радио и время, и эти воспоминания потребляют около 20 миллиампер или.020 ампер. Это будет высасывать из вашей батареи около получаса в час при температуре 80 градусов по Фаренгейту. Эта тяга, в сочетании со скоростью саморазряда, разряжает вашу батарею на 50 процентов за две недели, если велосипед оставлен без присмотра и без седла.

Когда аккумулятор заряжается

Зарядка — это процесс, обращающий электрохимическую реакцию. Он преобразует электрическую энергию зарядного устройства в химическую энергию. Помните, батарея не накапливает электричество; в нем хранится химическая энергия, необходимая для производства электроэнергии.

INteracter Battery Charger Зарядное устройство для аккумулятора меняет направление тока, при условии, что зарядное устройство имеет большее напряжение, чем аккумулятор. Зарядное устройство создает избыток электронов на отрицательных пластинах, и положительные ионы водорода притягиваются к ним. Водород реагирует с сульфатом свинца с образованием серной кислоты и свинца, а когда большая часть сульфата уходит, водород поднимается с отрицательных пластин. Кислород в воде реагирует с сульфатом свинца на положительных пластинах, снова превращая их в диоксид свинца, и пузырьки кислорода поднимаются от положительных пластин, когда реакция почти завершается.

Многие люди думают, что внутреннее сопротивление аккумулятора велико, когда аккумулятор полностью заряжен, но это не так. Если вы задумаетесь, то вспомните, что сульфат свинца действует как изолятор. Чем больше сульфата на пластинах, тем выше внутреннее сопротивление аккумулятора. Более высокое сопротивление разряженной батареи позволяет ей выдерживать более высокую скорость заряда без выделения газов или перегрева, чем когда батарея почти полностью заряжена. При почти полной зарядке остается не так много сульфата, чтобы поддерживать обратную химическую реакцию.Уровень зарядного тока, который может применяться без перегрева батареи или разрушения электролита на водород и кислород, известен как «естественная скорость поглощения батареи». Когда ток заряда превышает эту естественную скорость поглощения, происходит перезаряд. Аккумулятор может перегреться, и электролит начнет пузыриться. Фактически, часть зарядного тока тратится впустую в виде тепла даже при правильных уровнях зарядки, и эта неэффективность создает необходимость возвращать в батарею больше ампер-часов, чем было вытащено.Подробнее об этом позже.

Как долго прослужит моя батарея?

Существует множество факторов, которые могут привести к выходу аккумулятора из строя или резко сократить срок его службы. Одна из этих вещей позволяет батарее оставаться в частично разряженном состоянии . Мы говорили о том, что сульфат образуется на поверхности пластин аккумулятора при разряде, а также сульфат образуется в результате саморазряда. Сульфат также быстро образуется, если уровень электролита упадет до точки, при которой пластины будут обнажены.Если позволить этому сульфату оставаться на пластинах, кристаллы станут больше и затвердеют до тех пор, пока их невозможно будет удалить загрузкой. Следовательно, количество доступной площади поверхности для химической реакции будет постоянно уменьшаться. Это состояние известно как «сульфатирование», и оно необратимо снижает емкость аккумулятора. Аккумулятор на 20 ампер-час может начать работать как аккумулятор на 16 ампер-час (или меньше), быстро теряя напряжение под нагрузкой и не в состоянии поддерживать достаточное напряжение во время проворачивания двигателя для работы системы зажигания велосипеда.Это последнее условие очевидно, когда двигатель не запускается, пока вы не уберете палец с кнопки запуска. Когда вы отпускаете стартер, напряжение аккумуляторной батареи мгновенно поднимается до достаточного уровня. Поскольку двигатель все еще кратковременно вращается, при включенном зажигании зажигаются свечи зажигания. В следующей части мы увидим, почему повышенное внутреннее сопротивление из-за сульфатирования приводит к снижению мощности, подаваемой на стартер.

Глубокая разрядка — еще один убийца батареи.Каждый раз, когда батарея глубоко разряжается, часть активного материала падает с пластин на дно корпуса батареи. Естественно, остается меньше материала для проведения химической реакции. Если на дне корпуса скопится достаточное количество этого материала, он закоротит пластины вместе и выйдет из строя аккумулятор.

Перезарядка — коварный убийца; его эффекты часто не очевидны для невиновного покупателя постоянного зарядного устройства за десять долларов, который оставляет его подключенным к батарее на длительное время.Https://www.batterystuff.com/battery-chargers/#mce_temp_url# заряжается с постоянной скоростью независимо от уровня заряда аккумулятора. Если эта скорость превышает естественную скорость поглощения батареи при полной зарядке, электролит начнет разрушаться и выкипать. Многие мотоциклисты всю зиму хранят велосипед на зарядном устройстве, а весной обнаруживают, что аккумулятор практически разряжен. Кроме того, поскольку зарядка имеет тенденцию окислять положительные пластины, продолжающаяся перезарядка может привести к коррозии пластин или разъемов, пока они не ослабнут и не сломаются.

Недостаточная зарядка — это состояние, которое встречается на многих мотоциклах. Ваш регулятор напряжения настроен на поддержание напряжения вашей системы на уровне от 14 до 14,4 вольт. Если вы один из тех, кто ездит по автомагистралям между штатами, а ваш вольтметр показывает только 13,5 вольт, потому что вы сжигаете больше огней, чем рождественский дисплей Macy, вы должны знать, что этого напряжения достаточно для поддержания заряда батареи, но недостаточно для полного перезарядить разряженный.

Помните, мы говорили, что газовыделение происходит, когда весь или большая часть сульфата свинца превращается обратно в свинец и диоксид свинца.Напряжение, при котором это обычно происходит, известное как напряжение газовыделения, обычно чуть выше 14 вольт. Если напряжение в вашей системе никогда не станет таким высоким, и если вы никогда не компенсируете это путем подключения к зарядному устройству дома, сульфат начнет накапливаться и затвердевать, как налет во рту. Рассматривайте периодическую тщательную зарядку как обычную чистку зубов нитью и зубной нитью. Если вы не соблюдаете гигиену полости рта, вы можете пойти к дантисту и попросить его взорвать и скрести всю эту мерзость.Когда ваша батарея достигает этой стадии, это занавески!

Какой тип зарядного устройства и почему

Ваш генератор переменного тока и стандартное автомобильное зарядное устройство имеют много общего; они стремятся поддерживать постоянное напряжение. Вот проблема с попыткой быстро зарядить сильно разряженный аккумулятор любым из них. Помните, мы обсуждали, как сильное потребление тока может привести к разрядке батареи. Затем, когда кислота диффундирует через элементы, концентрация на поверхности пластин увеличится, и батарея вернется к жизни.

Подобным образом напряжение аккумулятора во время заряда увеличивается из-за концентрации кислоты, которая возникает на поверхности пластин. Если скорость заряда значительная, напряжение будет быстро расти. Конусное зарядное устройство или автомобильный регулятор напряжения резко снизят скорость заряда, когда напряжение поднимется выше 13,5, но соизмеримо ли состояние заряда аккумулятора с напряжением? Нет! Опять же, требуется время, чтобы кислота распространилась по клеткам.

Несмотря на то, что напряжение может быть высоким, электролит на внешней стороне элементов все еще слаб, и батарея может быть на гораздо более низком уровне заряда, чем может указывать напряжение.Полная мощность будет достигнута только после продолжительной зарядки при пониженном токе. По этой причине вы не должны судить о состоянии заряда батареи, измеряя напряжение во время зарядки. Проверяйте его только после того, как дайте батарее посидеть хотя бы час. Напряжение будет снижаться и стабилизироваться по мере распространения кислоты по клеткам.

В течение последних нескольких лет несколько компаний разработали зарядные устройства, которые могут быстро заряжать разряженную батарею, а затем удерживать батарею под напряжением, которое не приводит к газу и саморазряду.Их иногда называют «умными зарядными устройствами» или многоступенчатыми зарядными устройствами. Вот как они работают.

Noco Genius Charger Мы сказали, что аккумулятор может принимать гораздо более высокую скорость заряда, когда он частично разряжен, чем когда он почти полностью заряжен. Эти многоступенчатые зарядные устройства используют этот факт, начиная заряд с постоянным током или в режиме «объемной зарядки». Как правило, они обеспечивают зарядку от 650 мА до 1,5 А в зависимости от марки и модели. Этот объемный заряд поддерживается постоянным (или должен быть), пока напряжение аккумулятора не достигнет 13.5 вольт, что позволяет аккумулятору поглотить большее количество заряда за короткое время и без повреждений. Затем зарядное устройство переключается на постоянное напряжение или «абсорбционный» заряд.

Идея состоит в том, чтобы позволить батарее поглотить последние 15 процентов своего заряда с естественной скоростью поглощения, чтобы предотвратить чрезмерное выделение газов или нагрев. Наконец, эти зарядные устройства переключаются в «плавающий» режим, в котором напряжение батареи поддерживается на уровне, достаточном для предотвращения разрядки, но недостаточном для возникновения перезарядки.Различные компании в целом расходятся во мнениях относительно того, каким должно быть это напряжение холостого хода, но обычно оно составляет от 13,2 до 13,4 вольт. Фактически, плавающее напряжение должно иметь температурную компенсацию от 13,1 вольт при 90 градусах по Фаренгейту до 13,9 вольт при 50 градусах. Большинство очень дорогих многоступенчатых зарядных устройств высокой мощности для использования с более крупными батареями RV имеют температурную компенсацию, но, насколько мне известно, ни один из мотоциклов не поддерживает; они используют компромиссную настройку с плавающей запятой.

Итак, я могу просто установить и забыть, верно? Не совсем так.Во-первых, вам нужно время от времени проверять уровень жидкости в аккумуляторе (если у вас нет герметичного аккумулятора). Еще одна проблема — это проба батареи. Даже если его удерживать на уровне 13 вольт, постоянное напряжение позволит аккумулятору со временем начать сульфатироваться. Я рекомендую отключать зарядное устройство от большинства из этих устройств не реже одного раза в 60 дней во время сезонного хранения. Дайте батарее отдохнуть пару дней, а затем снова подключите зарядное устройство.

Все еще здесь?

Если вы все еще читаете это, вы настоящий солдат.Я понимаю, что эта тема может сбивать с толку или даже скучать, но мужайся; Я легкомысленно относился к тебе. Остается гораздо больше невысказанного, чем то, что здесь показано. Это были «Лучшие хиты Battery». Я надеюсь, что этого было достаточно, чтобы заинтересовать вас, не отправляя вас в информационную перегрузку, и, возможно, теперь, когда вы знаете, сколько способов сократить срок службы батареи, вы знаете, почему никто не может предсказать, как долго прослужит батарея. Многие гонщики, которые считают, что отлично заботятся о своих батареях, на самом деле убивают их добротой.

Выберите зарядное устройство

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

.

Полезная информация о свинцово-кислотных аккумуляторах — M0UKD — Блог любительского радио

Как они сделаны и как работают?

Свинцово-кислотная батарея состоит из серии идентичных ячеек, каждая из которых содержит наборы положительных и отрицательных пластин.

В полутяговых ячейках используется плоская пластинчатая конструкция. Каждая положительная пластина представляет собой литой металлический каркас, содержащий активный материал из диоксида свинца. Отрицательные пластины содержат губчатый свинцовый активный материал. также на аналогичной раме.Обе пластины обычно имеют одинаковую площадь поверхности.

На практике типичная ячейка состоит из гораздо большего количества пластин, чем две, чтобы получить требуемый выходной ток. Все положительные пластины соединены вместе, как и все отрицательные. Поскольку каждая положительная пластина всегда расположена между двумя отрицательными пластинами, всегда имеется одна или несколько отрицательных пластин, чем положительных.

Результирующее напряжение свинцово-кислотного элемента обычно составляет 2 вольта. Для достижения напряжения, необходимого для применения, каждый элемент затем последовательно соединяется металлическими перемычками, образуя батарею.В типичном моноблочном аккумуляторе, таком как тот, который используется в автомобиле для запуска, необходимое напряжение составляет 12 вольт, что достигается путем последовательного соединения шести ячеек и помещения их в одну пластиковую коробку. Аккумуляторы для отдыха, где требуется постоянный ток и глубокий цикл, способный разряжаться до 90%, имеют состав, отличный от тяговой батареи, которая используется в автомобиле.

Ячейка с пластинами заполнена электролитом, состоящим из серной кислоты и дистиллированной воды с удельным весом 1.270 при 60 ° F (15,6 ° C). Серная кислота — очень активное соединение атомов водорода, серы и кислорода. Серная кислота является очень реактивным веществом и из-за своей нестабильности способна очень равномерно распределяться по электролиту в батарее. Со временем это действие обеспечивает равномерную реакцию между всеми пластинами. производство напряжения и тока. Химическая реакция между составными частями электролита и губчатым свинцом отрицательных пластин и 2.диоксид свинца на положительных пластинах превращает поверхность обеих пластин в сульфат свинца. Когда происходит этот процесс, водород в кислоте реагирует с кислородом в диоксиде свинца с образованием воды. Конечным результатом всей этой реакции является то, что положительная пластина отдает электроны, а отрицательная пластина получает их в равных количествах, тем самым создавая разность потенциалов между двумя пластинами. Продолжительность реакций, производящих напряжение ячейки, ограничена, если между двумя пластинами нет соединения, и напряжение останется постоянным.

Если между положительной и отрицательной пластинами помещается соединение (нагрузка), химическая реакция может продолжаться, и электроны проходят через цепь от отрицательной пластины к положительной. Фактически, поток электронов — это ток, производимый ячейкой. Только когда запас электронов истощится, то есть когда активный материал на отрицательной пластине израсходован, а электролит в основном превратился в воду, батарея не сможет производить ток.Во время химического процесса могут возникать различные уровни нагрева, и чем быстрее батарея разряжается, тем сильнее будет нагрев и, следовательно, эффективность системы будет снижена.

Уход и обслуживание заливных свинцово-кислотных аккумуляторов

Наиболее важные аспекты ухода за этими и всеми другими типами аккумуляторов связаны как с зарядкой, так и с разрядом, а также с механической обработкой аккумуляторов, т.е. поддержанием их доливки водой и т. Д.

Важно учитывать, что свинцово-кислотные (pb) аккумуляторы, как мы видели выше, являются довольно деликатными химическими предприятиями.

Разряд

Свинцово-кислотные батареи никогда не должны разряжаться. Максимальный рекомендуемый сброс составляет 75% от общего объема. Это означает, что при включении аккумулятора должно оставаться минимум 25% заряда.

Свинцово-кислотные батареи, однажды залитые электролитом, всегда следует регулярно заряжать, даже если они не используются. В режиме ожидания заполненный аккумулятор саморазрядится из-за собственного внутреннего сопротивления. оставленный достаточно долго, аккумулятор может полностью разрядиться, даже не будучи запущенным в эксплуатацию.Хранение также влияет на скорость разряда. Батарею нельзя хранить прямо на земле и особенно на бетоне. Лучшим способом хранения являются деревянные поддоны, которые не пропускают или не пропускают влажные дорожки и обеспечивают хорошую циркуляцию воздуха. Во время хранения большинство производителей рекомендуют подзаряжать батарею примерно раз в два месяца.

Как узнать состояние заряда

Чрезвычайно сложно точно измерить степень заряда свинцово-кислотной батареи и предсказать оставшуюся емкость.

Чтобы определить SOC (состояние заряда) свинцово-кислотной батареи, классический подход вольтметра не работает. Напряжение на клеммах будет широко варьироваться между батареями в зависимости от таких факторов, как температура окружающей среды и относительный возраст батареи
. Полный набор таблиц температурных профилей покажет большие различия в напряжении на клеммах холостого хода в широком диапазоне температур. Вот почему хорошее зарядное устройство должно включать схему компенсации температуры
, чтобы избежать «чрезмерной» или «недостаточной» зарядки аккумулятора при различных температурах окружающей среды.Для проверки SOC свинцово-кислотной батареи лучшим индикатором является ареометр. Когда вы проверяете SOC батареи с помощью ареометра, вы фактически измеряете количество серной кислоты, оставшейся в растворе электролита. По мере того, как из батареи расходуется больше энергии, соотношение серной кислоты и воды уменьшается, и образующийся побочный продукт сульфат свинца начинает формироваться на электродных пластинах
. Низкое показание ареометра означает, что химический состав, который генерирует свободные электроны, уменьшается, поэтому для использования сохраняется не так много энергии.

Термин «удельный вес» часто используется для определения SOC свинцово-кислотной батареи. Удельный вес вещества — это сравнение его плотности с плотностью воды (1.000). Представьте себе бутылку емкостью 1 галлон, наполненную водой, и вторую
, наполненную перьями. В обоих есть равные объемы материала, но бутылка с перьями будет весить меньше, чем бутылка с водой. В результате значение удельного веса бутылки с перьями будет меньше, чем у бутылки с водой.В свинцово-кислотных аккумуляторах атомы серы разрушаются и выщелачиваются из раствора электролита при его разряде. Распад электролита снижает его общий «вес», поскольку сера удаляется из раствора, что снижает измерение удельного веса. Взгляните на таблицу ниже:

Состояние заряда, связанное с удельным весом и напряжением холостого хода

Состояние заряда Удельный вес (sg) Напряжение холостого хода (приблизительное)
100% 1.265 12,63
75% 1,210 12,30
50% 1,160 12,00
25% 1,120 11,76
0% 1,100 11,64

Следует проявлять особую осторожность, чтобы не разряжать батарею сверх точки SOC 75%. Как только удельный вес падает ниже уровня 1,210, на электродных пластинах образуются избыточные сульфатные отложения.Этот процесс называется «сульфатированием» и приводит к упрочнению электродных пластин. Если аккумулятор находится в состоянии низкого заряда в течение длительного периода времени, процесс сульфатирования в конечном итоге снизит способность аккумулятора генерировать ионные переносчики заряда до такой степени, что он больше не будет обеспечивать необходимую мощность. Эта точка иначе известна как МЕРТВАЯ БАТАРЕЯ!

Когда вы перезаряжаете аккумулятор, происходит обратный процесс, и сера возвращается в раствор электролита. Правильная повторная работа аккумулятора обеспечит долгий и функциональный срок службы.Если аккумулятор неправильно эксплуатируется, допуская сульфатирование электродных пластин на регулярной основе или в течение длительного периода времени, в процессе зарядки не удастся восстановить прежний полный потенциал аккумулятора. Пора произвести дорогостоящую замену аккумулятора!

Сульфатирование в основном связано с недозарядом. Здесь ионы сульфата вошли в глубокие связи со свинцом на пластинах ячейки. Ионы сульфата могут связываться со свинцом на трех последовательно более глубоких энергетических уровнях. Первый уровень — это связь, которую мы используем, когда обычно заряжаем и разряжаем элемент.Примерно через месяц на первом уровне некоторые из облигаций образуют облигации второго уровня, для разрыва которых требуется больше электроэнергии. После нескольких месяцев нахождения на связи второго уровня сульфат-ионы действительно подходят к свинцу и образуют связи третьего уровня. Связи третьего уровня электрически недоступны. Никакая перезарядка не разрушит облигации третьего уровня. Чем дольше связь сульфата свинца остается на уровне, тем больше вероятность, что она установит более близкое знакомство и перейдет на следующий более глубокий уровень. Вот почему так важно полностью, регулярно и полностью заряжать свинцово-кислотные элементы.

Уравнительные заряды

Если потеря емкости вызвана связью второго уровня, то повторная серия уравнивающих сборов разорвет связи второго уровня. При выравнивании связи второго уровня сначала будут преобразованы в связи первого уровня, а затем сульфат-ион может полностью оторваться от свинца и повторно войти в раствор электролита. Если ваши свинцово-кислотные элементы потеряли емкость, то первым делом следует попробовать режим выравнивающих зарядов. Уравнивающий заряд — это контролируемая перезарядка уже полностью заряженного элемента.Сначала зарядите элемент, а затем продолжайте заряжать элемент со скоростью C / 20 в течение пяти-семи часов. Во время выравнивающих зарядов напряжение элемента становится очень высоким, примерно 2,7 В постоянного тока на элемент. Эта перезарядка содержит необходимую силу, чтобы разорвать связи второго уровня и вынудить их перейти на первый уровень. Как только они достигают первого уровня, связь легко разрывается, и ионы сульфата снова переходят в раствор в электролите.

Емкость аккумулятора несопоставима с полным баком бензина. Заполненный бензобак содержит ограниченное количество энергии, которое можно использовать медленно или быстро в зависимости от требуемой энергии.Емкость аккумулятора не так проста.

В аккумуляторе скорость потребления энергии влияет на общее количество энергии, доступной от аккумулятора. Например, батарея на 100 Ач, рассчитанная на 20 часов работы, означает, что в течение 20 часов доступно 100 Ач, или, другими словами, вы можете рассчитывать на потребление до 5 А в час в течение 20 часов, 20 × 5 = 100Ач.

Если вы попытаетесь разрядить аккумулятор быстрее, вы не сможете рассчитывать на то же количество Ач. Например, если вы опустите его всего за один час, приблизительная вместимость станет 100 x 0.59, что = 59 Ач. Другими словами, вы можете подключить к батарее нагрузку, которая будет потреблять 59 ампер всего за один час. Если вы разряжаете всего за полчаса, вы можете рассчитывать получить только половину (47%) емкости ваших батарей.

В большинстве случаев скорость разряда батареи сильно различается, и вы можете видеть, что любой индикатор состояния батареи должен быть весьма умным прибором, если он когда-либо собирается давать точные показания.

Зарядка свинцово-кислотных аккумуляторов

Вентиляционные колпачки аккумулятора должны всегда оставаться на месте и плотно прилегать как во время зарядки, так и во время разрядки.

Для обеспечения максимального срока службы батарей, т. Е. Наибольшего количества циклов зарядки / разрядки и количества лет службы, большинство производителей аккумуляторов рекомендуют стремиться заряжать аккумуляторы, когда они достигают примерно 50% разряда. Этот уровень разряда, конечно, должен быть измерен в соответствии со скоростью разряда батареи, которая, как мы уже видели, изменяет доступную общую емкость батареи.

Кроме того, некоторые производители аккумуляторов указывают, что наилучший срок службы будет достигнут только в том случае, если аккумуляторы будут разряжены в достаточной степени для 4-часовой полной зарядки до полной зарядки аккумуляторов.

Разумное практическое правило состоит в том, что вы должны стремиться заряжать аккумуляторы только тогда, когда они разряжены на 70–40%. Если вы заряжаете их, они разряжаются незначительно, т.е. менее 40%, вы в конечном итоге закипите их без надобности, что приведет к потере энергии в виде тепла и выделения водорода, что, в свою очередь, сократит срок службы аккумуляторов. Фактически аккумуляторы перезаряжаются, что может вызвать повреждение и коробление пластин. В процессе некоторое количество активного материала выталкивается с пластин и падает на дно батареи.Если это происходит часто, конечным результатом является образование перемычки между пластинами, что, в свою очередь, может вызвать короткое замыкание между пластинами. Эта ситуация приводит к разрушению элемента, что снижает емкость аккумулятора.

Чтобы еще больше запутать ситуацию, батарея будет работать с максимальной эффективностью, чем глубже она разряжена, примерно до 75%. Объемная фаза цикла зарядки является наиболее эффективной и тем длиннее, чем глубже разряд.

Доступно множество зарядных устройств.Сегодня производители поставляют автоматические зарядные устройства, которые должны обеспечивать оптимальное время автономной работы. доступно множество профилей зарядки, и теперь, с появлением зарядных устройств с электронным переключением режимов, в вашем автомобиле можно иметь полностью программируемое зарядное устройство, способное заряжать почти любой тип аккумулятора.

Свинцово-кислотные батареи необходимо заряжать осторожно. Если заряд будет слишком сильным и неконтролируемым, аккумуляторы могут перегреться и вызвать тепловой выброс, что может привести к возможному взрыву.

Слишком бережная зарядка потребует слишком много времени для полной зарядки батарей, в результате чего батареи будут использоваться в недостаточно заряженном состоянии, что в конечном итоге приведет к преждевременному выходу из строя из-за сульфатации.

Последние электронные зарядные устройства в основном обеспечивают профиль заряда IUI для стандартных заливных свинцово-кислотных аккумуляторов. Это означает, что ток, потребляемый батареями, может течь с постоянной (I) скоростью, в то время как напряжение может расти само по себе, что будет происходить, когда батарея начнет заряжаться.Эта первая часть цикла зарядки известна как фаза объемной зарядки. Когда будет достигнуто заданное напряжение, обычно это напряжение, при котором аккумуляторы только начинают разряжаться, зарядное устройство переключается в фазу постоянного напряжения (U), и ток, потребляемый аккумулятором, будет постепенно падать, пока не достигнет другого заданного уровня. Эта вторая часть цикла на самом деле является завершающей зарядкой, когда аккумулятор очень осторожно доливается до краев с очень плавно уменьшающейся скоростью. Наконец, зарядное устройство снова переключится в режим постоянного тока (I), и напряжение снова повысится до нового предустановленного предела, чтобы добиться успешного выравнивающего заряда.

Оптовый сбор

В этой первой части заряда батарея может потреблять значительный доступный ток. Обычно предел этого уровня тока определяется наличием сетевой розетки подходящего размера, особенно на больших батареях. Однако стоит отметить, что срок службы батареи будет максимальным, если даже эту первую фазу большой зарядки начать осторожно и ограничить максимальный ток. Если сила тока слишком высока, результатом будет чрезмерный нагрев внутри батареи, что является расточительным и может привести к короблению пластин и разрушению батареи.Размер зарядного устройства, подходящий для аккумуляторов, очень важен.

Окончание заряда

После завершения основной фазы начинается завершающая фаза, и аккумулятор полностью заряжается. Этот этап очень важен. Если аккуратно не долить батарею, она выльется через край в виде отходящего тепла и сильного выделения газов на пластины, что снова может привести к деформации пластин и разрушению батареи. Если аккумулятор не заправлен полностью, он превратится в сульфат уже после нескольких зарядок, что приведет к преждевременному выходу из строя.

Выравнивание

В любом циклическом приложении время от времени необходимо будет уравновешивать ряд батарей, чтобы обеспечить одинаковое напряжение на элементах батареи во всем блоке.

Нет двух одинаковых аккумуляторных элементов или батарей. Во время зарядки и разрядки каждый элемент / аккумулятор будет реагировать на своего соседа совершенно по-разному. Это может означать, что каждая батарея может иметь разное количество заряда. Чтобы получить максимальную отдачу от всего аккумуляторного блока, необходимо, насколько это возможно, убедиться, что все без исключения аккумуляторы имеют одинаковое количество заряда.

Во время цикла зарядки напряжения разных аккумуляторов будут очень высокими. Чтобы привести их всех к одному уровню, необходимо немного перезарядить некоторые, чтобы довести другие до полной зарядки.

Выравнивание осуществляется путем повышения напряжения при подаче небольшого постоянного тока на батареи. Допускается повышение напряжения выше нормального конечного напряжения, чтобы позволить более слабым батареям / элементам потреблять больше тока. Более сильные батареи не пострадают при условии, что ток будет мягким, а период и частота перезарядки не будут слишком высокими и большими соответственно.Более мощные батареи поглотят избыточный заряд, выделяя тепло за счет легкого кипячения и более сильного выделения газа. Как только более слабые батареи поглотят требуемый ток, выравнивающий заряд может быть остановлен. Время выравнивания должно быть достаточно продолжительным, чтобы все батареи были полностью заряжены. Поскольку фактор времени будет самым надежным способом проверки состояния заряда, будет вольтметр на каждой ячейке или отдельной батарее.

Действительно сложные системы зарядки и контроля аккумуляторов не требуют использования выравнивающего заряда и могут полностью заряжать все аккумуляторы, включая более слабые, без перезарядки сильных.

В этих системах каждая батарея оснащена электронным зажимом, который постепенно снижает количество заряда, поступающего в полностью заряженные батареи, по мере того, как завершается зарядка. Это означает, что более слабые батареи получают больше тока, чтобы довести их до полного уровня заряда, а сильные батареи не будут чрезмерно заряжены без необходимости. Недостатком этих сложных систем является их стоимость. Цена каждого зажима батареи может быть порядка 1/5 стоимости каждой батареи.

Полив

Тяговые и полутяговые аккумуляторы обычно поставляются со съемными вентиляционными крышками, чтобы их можно было пополнять водой. Процесс зарядки аккумуляторов вызывает выделение газов при достижении определенного напряжения, обычно где-то от 2,35 до 2,4 В на элемент. В результате вода истощается из-за высвобождения пластин газа водорода. Водород, конечно, гораздо менее плотен, чем воздух и электролит, и, следовательно, выплывает из батарей при первой же возможности.Поэтому эту воду необходимо время от времени дополнять. Если вы не заправляете батарею газом, есть вероятность, что она станет сульфатированной из-за того, что не весь сульфат будет полностью удален во время фазы зарядки без газификации.

Важно отметить, что для доливки подходит только очень чистая вода. Он не должен содержать следов минералов и особенно металлических твердых частиц, особенно железа. Наиболее подходящей формой воды является дистиллированная вода или вода, прошедшая химическую обработку и деминерализацию.Для доливки батарей следует использовать только эти типы воды. Водопроводная вода быстро разъедает аккумулятор, и ее нельзя использовать. Частота доливки, необходимая для батарей, зависит от того, как они используются. Если они часто и сильно разряжаются, их необходимо регулярно доливать. Возможно, каждые две недели или месяц.

Если батареи не заряжаются и не разряжаются часто, то вполне вероятно, что они не потребуют дозаправки в течение более длительного периода времени, скажем, раз в два-три месяца или около того.

Если аккумуляторы регулярно заряжать после коротких разрядов, они потребляют гораздо больше воды, чем обычно. Следует избегать такого обращения с батареями. Очень важно убедиться, что верхняя часть пластин батареи никогда не обнажается. Они всегда должны быть покрыты электролитом, иначе они быстро сульфатируются, и аккумулятор выйдет из строя. Если полив является слишком сложной задачей, можно установить либо автоматические системы полива, либо каталитические колпачки. В первом случае вентиляционные крышки аккумуляторной батареи заменены специальными крышками с поплавковыми клапанами.

Серия шлангов соединяет крышки поплавка с одной точкой наполнения. Точка заправки может быть устроена таким образом, чтобы в нее время от времени наливалась дистиллированная вода, или может быть установлен резервуар для постоянного пополнения батарей. Колпачки с катализатором предотвращают выход газов зарядки аккумулятора в атмосферу и за счет химического воздействия объединяют газы обратно в воду. Таким образом, потеря воды незначительна или отсутствует. Обе указанные выше системы работают, но имеют недостатки. Множество шлангов, соединяющих элементы батареи и батареи, могут представлять серьезную угрозу безопасности, если одна из ячеек выйдет из строя, а вентиляционные колпачки заблокируются и в трубках не будет воды.В результате воспламенение от одной ячейки почти мгновенно приводит к воспламенению всех остальных ячеек, поскольку трубки очень быстро заполняются газообразным водородом, который является чрезвычайно горючим и взрывоопасным, то есть как водородная бомба! Исследование, проведенное Лукасом в 1970-х годах, показало, что может случиться. В ходе демонстрации две батареи были соединены через вентиляционные крышки поплавка 3-миллиметровой трубкой длиной более 60 футов. Возгорание было искусственно инициировано в одной батарее, и за почти неизмеримо короткое время произошло возгорание во второй батарее.Мораль этой истории заключается в том, что следует использовать только пробки с поплавком в первоклассном состоянии, и по цене от 5-00 до 8-00 фунтов каждая, они недешевы! Кроме того, если трубки когда-либо будут заблокированы или поплавки не будут работать должным образом, весьма вероятно, что батареи не будут получать правильную подачу воды, и в результате выйдет из строя хотя бы одна ячейка.

Крышки катализатора, возможно, лучше. Однако они еще дороже и не вечны. В большинстве герметичных батарей используется встроенная каталитическая система.

Самый дешевый метод полива — ручной. Это также самый надежный способ, если делать это регулярно.

Температура

Температура влияет на зарядку и разрядку. Как правило, чем ниже температура, тем больше заряда может поглотить аккумулятор, а чем выше температура, тем больше он разряжается. Конечно, есть ограничения. Однако бессмысленно заряжать аккумулятор, который только что быстро разряжен и оставлен на солнце. В этих обстоятельствах перед началом зарядки необходимо дать ему остыть.Идеальная температура зарядки варьируется, но разумный ориентир — от 15 до 25 градусов по Цельсию. Идеальная температура нагнетания составляет от 20 до 30 градусов по Цельсию. К сожалению, разрядка батареи при более высокой температуре, хотя и отрицательно влияет на ее производительность, отрицательно сказывается на ее сроке службы. На самом деле, насколько я могу определить, почти каждый производитель аккумуляторов может рассчитать количество Ач, которое может быть потреблено от любой батареи в течение ее срока службы при заданных условиях постоянной разрядки.Кажется, что существует конечное количество Ач, которое может быть получено от батареи для данного профиля разряда. Сложно предсказать этот профиль разряда!

.Информация о свинцово-кислотных перезаряжаемых аккумуляторах

— Battery University

Ответ — ДА. Свинцово-кислотный — это самая старая из существующих аккумуляторных батарей. Свинцово-кислотная батарея, изобретенная французским врачом Гастоном Планте в 1859 году, стала первой аккумуляторной батареей для коммерческого использования. 150 лет спустя у нас все еще нет рентабельных альтернатив автомобилям, инвалидным коляскам, скутерам, тележкам для гольфа и системам ИБП. Свинцово-кислотные батареи сохранили свою долю рынка в приложениях, где новые химические составы батарей были бы слишком дорогими.
Свинцово-кислотный не поддается быстрой зарядке. Обычно время зарядки составляет от 8 до 16 часов. Периодическая полностью насыщенная зарядка необходима для предотвращения сульфатации, и аккумулятор всегда должен храниться в заряженном состоянии. Оставление аккумулятора в разряженном состоянии вызывает сульфатирование, и перезарядка может оказаться невозможной.

Очень важно найти идеальный предел напряжения заряда. Высокое напряжение (выше 2,40 В / элемент) обеспечивает хорошую производительность батареи, но сокращает срок службы из-за коррозии сетки на положительной пластине.Низкий предел напряжения может привести к сульфатированию отрицательной пластины. Если оставить аккумулятор на плавающем заряде в течение длительного времени, это не приведет к повреждению.

Свинцово-кислотный не любит глубоких циклов. Полная разрядка вызывает дополнительную нагрузку, и каждый цикл сокращает срок службы батареи. Эта характеристика износа в той или иной степени применима и к батареям другого химического состава. Чтобы аккумулятор не подвергался нагрузке из-за повторяющейся глубокой разрядки, рекомендуется использовать аккумулятор большей емкости. Свинцово-кислотная система стоит недорого, но эксплуатационные расходы могут быть выше, чем у системы на основе никеля, если требуются повторяющиеся полные циклы.

В зависимости от глубины разряда и рабочей температуры герметичный свинцово-кислотный герметик обеспечивает от 200 до 300 циклов разряд / заряд. Основной причиной относительно короткого срока службы является коррозия сетки положительного электрода, истощение активного материала и расширение положительных пластин. Эти изменения наиболее распространены при более высоких рабочих температурах. Езда на велосипеде не предотвращает и не обращает вспять тенденции.

Свинцово-кислотный аккумулятор имеет одну из самых низких плотностей энергии, что делает его непригодным для портативных устройств.Кроме того, производительность при низких температурах оставляет желать лучшего. Саморазряд составляет около 40% в год, это один из лучших показателей для аккумуляторных батарей. Для сравнения, никель-кадмиевый саморазряд израсходует это количество за три месяца. Высокое содержание свинца делает свинцово-кислотный продукт экологически вредным.

Толщина плиты

Срок службы свинцово-кислотного аккумулятора можно частично измерить толщиной положительных пластин. Чем толще пластины, тем дольше будет срок службы. Во время зарядки и разрядки свинец на пластинах постепенно разъедается, и осадок падает на дно.Вес батареи является хорошим показателем содержания свинца и ожидаемого срока службы.

Пластины автомобильных стартерных аккумуляторов имеют толщину около 0,040 дюйма (1 мм), в то время как у обычных аккумуляторов гольф-каров пластины имеют толщину от 0,07 до 0,11 дюйма (1,8-2,8 мм). В аккумуляторных батареях для вилочных погрузчиков толщина пластин может превышать 0,250 дюйма (6 мм). В большинстве промышленных затопленных аккумуляторов глубокого цикла используются пластины свинцово-сурьмянистые. Это увеличивает срок службы пластин, но увеличивает выделение газов и потери воды.

Герметичный свинцово-кислотный

В середине 1970-х исследователи разработали необслуживаемую свинцово-кислотную батарею, которая может работать в любом положении.Жидкий электролит загустевает во влажные сепараторы, и корпус герметично закрывается. Предохранительные клапаны позволяют выпускать воздух во время зарядки, разрядки и изменения атмосферного давления.

В связи с различными потребностями рынка возникли две свинцово-кислотные системы: небольшая герметичная свинцово-кислотная (SLA), также известная под торговой маркой Gelcell, и более крупная свинцово-кислотная система с регулируемым клапаном (VRLA). Обе батареи похожи. Инженеры могут возразить, что слово «герметичный свинцово-кислотный» употребляется неправильно, потому что ни одна аккумуляторная батарея не может быть полностью герметичной.

В отличие от свинцово-кислотных аккумуляторов с затоплением, SLA и VRLA имеют низкий потенциал перенапряжения, чтобы не дать аккумулятору достичь своего газогенерирующего потенциала во время зарядки, поскольку избыточная зарядка может вызвать образование газов и истощение воды. Следовательно, эти батареи никогда не могут быть полностью заряжены. Чтобы уменьшить высыхание, в герметичных свинцово-кислотных аккумуляторах вместо свинцово-сурьмянистого свинца используется свинцово-кальциевый.

Оптимальная рабочая температура для свинцово-кислотного аккумулятора составляет 25 * C (77 * F).Повышенная температура сокращает продолжительность жизни. Ориентировочно каждые 8 ​​° C (15 ° F) повышения температуры сокращают срок службы батареи вдвое. VRLA, который будет работать 10 лет при 25 ° C (77 ° F), будет работать только 5 лет при 33 ° C (92 ° F). Та же батарея не использовалась бы через 2½ года, если бы ее содержали при постоянной температуре в пустыне 41 ° C (106 ° F).

Рисунок 1: Герметичный свинцово-кислотный аккумулятор

Герметичный свинцово-кислотный аккумулятор рассчитан на 5-часовой (0.2) и 20-часовой (0,05 ° C) разряд. Более длительное время разряда дает более высокие показания емкости из-за меньших потерь. Свинцово-кислотный хорошо работает при высоких токах нагрузки.

Батареи с абсорбированным стекломатным покрытием (AGM)

AGM — это герметичный свинцово-кислотный герметик нового типа, в котором между пластинами используются маты из абсорбированного стекла. Он герметичен, не требует обслуживания, а пластины жестко закреплены, чтобы выдерживать сильные удары и вибрацию. Почти все батареи AGM являются рекомбинантными, что означает, что они могут рекомбинировать 99% кислорода и водорода.Воды почти нет, потеря.

Зарядные напряжения такие же, как и для других свинцово-кислотных аккумуляторов. Даже в условиях серьезной перезарядки выбросы водорода ниже 4%, установленных для самолетов и закрытых помещений. Низкий саморазряд 1-3% в месяц позволяет долго хранить перед подзарядкой. AGM стоит вдвое больше, чем затопленная версия той же емкости. Из-за долговечности в немецких высокопроизводительных автомобилях используются аккумуляторы AGM вместо залитых.

Преимущества

  • Недорого и просто в изготовлении.
  • Зрелая, надежная и хорошо изученная технология — при правильном использовании свинцово-кислотная кислота долговечна и обеспечивает надежную службу.
  • Саморазряд — один из самых низких среди аккумуляторных систем.
  • Способен к высокой скорости разряда.

Ограничения

  • Низкая плотность энергии — плохое соотношение веса и энергии ограничивает использование в стационарных и колесных установках.
  • Нельзя хранить в разряженном состоянии — напряжение на элементе не должно опускаться ниже 2.10В.
  • Допускает лишь ограниченное количество полных циклов разряда — хорошо подходит для приложений в режиме ожидания, требующих лишь периодических глубоких разрядов.
  • Содержание свинца и электролита делают аккумулятор экологически вредным.
  • Ограничения на транспортировку затопленной свинцовой кислоты — существуют проблемы с окружающей средой в связи с утечкой.
  • При неправильной зарядке может произойти тепловой пробой.

*** Пожалуйста, прочтите комментарии ***

Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта.Battery University отслеживает комментарии и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык, избегая спама и дискриминации.

Если у вас есть предложение или вы хотите сообщить об ошибке, воспользуйтесь формой «Связаться с нами» или напишите нам по адресу: [email protected] Нам нравится получать от вас известия, но мы не можем ответить на все запросы. Мы рекомендуем размещать свой вопрос в разделах комментариев для Battery University Group (BUG).

Или перейти к другому архиву

.

Аккумуляторы глубокого разряда — залитые, AGM, гелевые и свинцовые — Обзоры Clean Energy

* Фактическое время зарядки зависит от степени разряда аккумулятора, температуры аккумулятора, скорости заряда, нагрузки и возраста аккумулятора. Всегда обращайтесь к спецификациям производителей аккумуляторов (техническое описание).

Различные этапы зарядки многоступенчатого зарядного устройства гарантируют, что аккумулятор полностью заряжен до 100% без перегрева или чрезмерной зарядки аккумулятора. Многоступенчатые зарядные устройства делают это, сначала заряжая батарею более высоким напряжением в течение примерно 1-3 часов ( этап накопления и абсорбции ), затем снижают ток заряда, чтобы снизить напряжение до так называемого напряжения float , которое может сохраняться бесконечно.Однако стоит отметить, что многие более дешевые зарядные устройства, по сути, являются просто поплавковыми зарядными устройствами и не заряжают аккумулятор при правильном зарядном напряжении. Как правило, они подходят для обслуживания батареи, пока напряжение холостого хода близко к напряжению холостого хода, указанному производителем батареи. Все новые гибридные и интерактивные инверторы (автономные) включают многоступенчатую систему зарядки, поэтому это не проблема.

Полностью заряжайте аккумулятор глубокого разряда каждую неделю для увеличения срока службы

Чтобы продлить срок службы свинцово-кислотного аккумулятора глубокого цикла, его следует заряжать до 100% уровня заряда (SOC) один раз в неделя .Это гарантирует, что срок службы батареи поддерживается за счет завершения химической реакции и разрушения любого сульфата , который происходит, когда аккумулятор не заряжается в течение длительного периода времени. Зимой аккумулятор может не заряжаться полностью в течение многих дней, поэтому следует использовать внешний резервный источник питания, например, генератор.

Поскольку температура может иметь огромное влияние на состояние заряда батареи, высокопроизводительная система зарядки батареи (многорежимный инвертор, регулятор или контроллер) будет иметь датчик температуры батареи и иметь возможность автоматически регулировать напряжение зарядки. чтобы приспособиться к температуре ячейки.Это очень важно в жарком климате, поскольку аккумулятор может перегреться во время зарядки, что приведет к необратимому повреждению.

Примечание. Никогда не используйте дешевые автомобильные зарядные устройства. Они не контролируют напряжение аккумулятора и никогда не должны использоваться для зарядки аккумулятора глубокого цикла.

* ВАЖНО: Всегда обращайтесь к спецификациям и рекомендациям производителя аккумулятора. Каждая батарея будет иметь определенное напряжение зарядки, что обеспечит безопасную и надежную работу батареи.Всегда используйте высококачественное зарядное устройство или регулятор с автоматическим отключением и защитой от перегрузки, чтобы предотвратить повреждение и чрезмерную зарядку.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
