Что такое резистор 4,7 кОм. Как определить его по цветовой маркировке. В каких схемах применяется резистор 4,7 кОм. Какие бывают типы и допуски у резисторов 4,7 кОм. Как правильно подобрать резистор 4,7 кОм для вашей схемы.
Что такое резистор 4,7 кОм и его основные характеристики
Резистор 4,7 кОм — это электронный компонент с номинальным сопротивлением 4700 Ом. Он относится к категории пассивных компонентов и используется для ограничения силы тока в электрических цепях.
Основные характеристики резистора 4,7 кОм:
- Номинальное сопротивление: 4700 Ом
- Допустимое отклонение (допуск): обычно ±1%, ±5% или ±10%
- Мощность рассеивания: чаще всего 0,25 Вт, 0,5 Вт или 1 Вт
- Температурный коэффициент сопротивления: от 50 до 250 ppm/°C
Резисторы 4,7 кОм выпускаются в различных конструктивных исполнениях — выводные, SMD для поверхностного монтажа, проволочные и др. Выбор конкретного типа зависит от требований к схеме.
Цветовая маркировка резистора 4,7 кОм
Для определения номинала резистора без измерительных приборов служит цветовая маркировка. На корпус резистора наносятся цветные полосы, каждая из которых имеет определенное значение.
Цветовая маркировка резистора 4,7 кОм с допуском ±5%:
- 1-я полоса — желтая (4)
- 2-я полоса — фиолетовая (7)
- 3-я полоса — красная (х100)
- 4-я полоса — золотая (±5%)
Таким образом, первые две цифры дают число 47, третья полоса — множитель 100, что в сумме дает 4700 Ом или 4,7 кОм. Последняя золотая полоса указывает на допуск ±5%.
Применение резисторов 4,7 кОм в электронных схемах
Резисторы с номиналом 4,7 кОм находят широкое применение в различных электронных устройствах и схемах:
- Делители напряжения
- Ограничение тока светодиодов
- Подтягивающие и стягивающие резисторы в цифровых схемах
- Фильтры в аудиосхемах
- Обвязка операционных усилителей
- Схемы смещения в транзисторных усилителях
Резисторы 4,7 кОм часто используются в сочетании с другими номиналами для получения требуемых характеристик цепи. Их распространенность обусловлена оптимальным значением сопротивления для многих типовых схем.
Виды и типы резисторов 4,7 кОм
Резисторы с номиналом 4,7 кОм выпускаются в различных конструктивных исполнениях:
- Выводные резисторы — для монтажа в отверстия печатной платы
- SMD резисторы — для поверхностного монтажа
- Проволочные резисторы — для больших мощностей
- Прецизионные резисторы — с минимальным допуском
- Подстроечные резисторы — с возможностью регулировки
Выбор конкретного типа резистора зависит от требований к схеме, условий эксплуатации, метода монтажа и других факторов. Для большинства применений подходят стандартные выводные или SMD резисторы.
Допуски резисторов 4,7 кОм и их влияние на работу схемы
Допуск резистора — это максимально возможное отклонение фактического сопротивления от номинального значения. Для резисторов 4,7 кОм обычно встречаются следующие значения допусков:
- ±1% — прецизионные резисторы
- ±5% — стандартные резисторы общего применения
- ±10% — резисторы для некритичных цепей
Влияние допуска на работу схемы:
- В делителях напряжения допуск влияет на точность выходного напряжения
- В фильтрах от допуска зависит точность частоты среза
- В схемах смещения допуск влияет на рабочую точку активных элементов
Для большинства схем достаточно стандартного допуска ±5%. Прецизионные резисторы с допуском ±1% и меньше применяются в измерительной технике и других схемах, требующих высокой точности.
Как правильно выбрать резистор 4,7 кОм для вашей схемы
При выборе резистора 4,7 кОм следует учитывать несколько ключевых параметров:
- Мощность рассеивания — должна быть выше расчетной мощности в схеме
- Допуск — выбирается исходя из требуемой точности
- Тип корпуса — зависит от метода монтажа (выводной или SMD)
- Температурный коэффициент — важен для схем с широким диапазоном рабочих температур
- Максимальное рабочее напряжение — не должно превышаться в схеме
Для большинства маломощных схем подойдет резистор 0,25 Вт с допуском ±5%. В ответственных узлах рекомендуется использовать резисторы с допуском ±1% и температурным коэффициентом не более 100 ppm/°C.
Альтернативы резистору 4,7 кОм и возможности замены
В некоторых случаях резистор 4,7 кОм можно заменить близким по номиналу:
- 4,3 кОм или 5,1 кОм — для некритичных цепей
- Два последовательно соединенных резистора 2,2 кОм и 2,5 кОм
- Параллельное соединение резисторов 10 кОм и 8,2 кОм
Однако замена не всегда возможна, особенно в прецизионных схемах. Перед заменой необходимо проанализировать влияние на работу устройства.
В некоторых случаях вместо постоянного резистора 4,7 кОм можно использовать подстроечный резистор для точной настройки.
Проверка и измерение параметров резистора 4,7 кОм
Для проверки резистора 4,7 кОм можно использовать следующие методы:
- Измерение омметром или мультиметром
- Проверка по цветовой маркировке
- Расчет падения напряжения при известном токе
При измерении необходимо учитывать погрешность прибора и влияние температуры. Для точных измерений рекомендуется использовать 4-проводную схему подключения.
Важно помнить, что реальное сопротивление может отличаться от номинального в пределах допуска. Например, для резистора 4,7 кОм ±5% допустимый диапазон составляет от 4,465 кОм до 4,935 кОм.
Резистор 4к7 номинал в Новороссийске: 201-товар: бесплатная доставка, скидка-32% [перейти]
Партнерская программаПомощь
Новороссийск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Вода, газ и тепло
Вода, газ и тепло
Промышленность
Промышленность
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное
Резистор 4к7 номинал
Резистор 4K7 2W Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор 4,7 ком 0,5вт выводной Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор 4,7K — 2Wt Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор 4K7 1/4W Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор 4,7K — 5Wt Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор Резистор 4,7 Oм 0,25 Вт 5% CF Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор 4,7K — smd 0805 Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор Резистор 4,7 кOм 0,25 Вт 5% CF Тип: контроллер
ПОДРОБНЕЕЕще цены и похожие товары
Резистор Резистор 4,7 кOм 0,25 Вт 5% CF Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резисторы 4.
7 кОм 0.25 Вт (набор 10 шт) MCIGICM Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
резистор 4.7 KΩ 0.25W, 5%, предохранительный, огнестойкий Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор WTh218-1A 2W 4K7, E12-10 Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор Резистор 4,7 кОм 1 Вт 5% MOF Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
4.7 кОм 0.25 Вт Резистор металлооксидный 1/4W 4k7 4.7k Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Набор резисторов, 24 номинала по 10шт, 5%, 4.7кОм-68кОм
В МАГАЗИНЕще цены и похожие товары
Набор резисторов, 23 номинала по 10шт, 5%, 12Ом-180Ом
В МАГАЗИНЕще цены и похожие товары
Набор резисторов, 24 номинала по 10шт, 5%, 75кОм-1.
8МОм
В МАГАЗИНЕще цены и похожие товары
Набор резисторов, 25 номиналов по 50шт, 1%, 1Ом-1МОм
В МАГАЗИНЕще цены и похожие товары
Набор резисторов, 25 номиналов по 10шт, 5%, 200Ом-4.3кОм
В МАГАЗИНЕще цены и похожие товары
Набор резисторов, 18 номиналов по 10шт, 5%, 0Ом-10Ом
В МАГАЗИНЕще цены и похожие товары
Резисторы 23 номинала х30шт (690 штук) комплект Тип: корпус
ПОДРОБНЕЕЕще цены и похожие товары
Резистор подстроечный 200 Ом 3006P-201 (+122) Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Резистор подстроечный 200 Ом 3296P-201 (+121) Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Резистор подстроечный 200 Ом 3362P-1-201 (+114) Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Резистор подстроечный 200 Ом 3323P-201 (+114) Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Резистор подстроечный 200 Ом 3266W-1-201 (+117) Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Резистор 10R 2W Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резисторы — Фиксированное Значение VISHAY FOIL RESISTORS Y107320K0000T9L Тип: резистор,
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 7
AC03-4R7-5% за 37.
44 ₽ в наличии производства VISHAYКупить Резистор проволочный THT 47Ом AC03-4R7-5% производителя VISHAY можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).
Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на резистор проволочный tht 47ом 3вт ±5% AC03-4R7-5% выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected]
- Более подробная информация находится в разделе Оплата.
Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика. Данный товар так же поставляются с различных складов Европы, Китая и США.
- Более подробная информация находится в разделе Доставка.
Гарантия предоставляется непосредственно заводом-изготовителем VISHAY . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.
- Более подробная информация находится в разделах Гарантия и Условия Гарантийных Обязательств.
Резисторы 3Вт практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога. Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.
Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.
Внимание!
- Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
- Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
- Точную спецификацию смотрите во вкладке «Характеристики» .
- При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя VISHAY
- Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.
Характеристики
Производитель
VISHAY
Выводы
осевые
Монтаж
Погрешность
Мощность
Рабочая температура
-50.
..250°C
Сопротивление
Размеры корпуса
O4,8×13мм
Размеры выводов
O0,8×25мм
Тип резистора
проволочный
Температурный коэффициент
80ppm/°C
Характеристики резисторов
негорючие
ДОСТАВКА ПО РОССИИ
Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.
- Полный перечень городов, в которые осуществляется доставка, смотрите ниже.
ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА
Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.
- Казахстан
- Армения
- Беларусь
- Киргизия
Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.
В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель.
Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.
В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.
Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.
ОФИСЫ ВЫДАЧИ ТОВАРА:
Доставка до ТК осуществляется бесплатно
CКЛАДЫ
Что такое резистор 4k7? Цветовой код резистора 4,7 кОм
Вы когда-нибудь задумывались, что означают эти разноцветные полоски на резисторе или для чего резистор 4k7 используется в электронике? Что ж, не удивляйтесь больше — в этой статье мы рассмотрим все тонкости резисторов 4k7, от их основных свойств до их различных применений.
Что такое резистор 4k7? Резистор 4k7, также известный как резистор 4,7 кОм, представляет собой электронный компонент с сопротивлением 4,7 кОм или 4700 Ом.
«К» в 4k7 означает «кило», что означает 1000. Сопротивление резистора измеряется в омах, единице электрического сопротивления. Резисторы используются для ограничения протекания электрического тока в цепи и обычно используются в различных электронных устройствах. 9{-1}$
Первая полоса (желтая) представляет первую цифру значения сопротивления, которая равна 4.
Вторая полоса (фиолетовая) представляет вторую цифру значения сопротивления, что равно 7.
Третья полоса (красная) представляет собой множитель, равный 100. Таким образом, общее значение сопротивления составляет 47 x 100 Ом или 4,7 кОм.
Четвертая полоса (золотая) представляет допуск резистора, который составляет +/- 5 %. Это означает, что фактическое значение сопротивления резистора может отличаться на 5% от номинального значения 4,7 кОм.
Цветовой код является важным визуальным индикатором, позволяющим быстро определить значение и допуск резистора без использования мультиметра или другого измерительного инструмента.
Допуск резистора определяет диапазон допустимых значений сопротивления, которые может иметь резистор. Для резистора 4,7 кОм допуск может варьироваться в зависимости от производителя и конкретной серии резисторов. Наиболее распространенные значения допуска для резисторов 4,7 кОм составляют 1%, 5% и 10%.
Фактическое сопротивление резистора 4,7 кОм с допуском 1% может варьироваться от 4,653 кОм до 4,747 кОм.
Фактическое сопротивление резистора 4,7 кОм с допуском 5 % может составлять от 4,465 кОм до 4,935 кОм.
Фактическое сопротивление резистора 4,7 кОм с допуском 10 % может варьироваться от 4,23 кОм до 5,17 кОм.
Важно отметить, что резисторы с более жесткими допусками (например, 1%) обычно дороже резисторов с меньшими допусками (например, 10%). Поэтому важно учитывать требования схемы и допустимый диапазон значений сопротивления при выборе резистора с определенным допуском.
Подтягивающие или подтягивающие резисторы
В цифровых схемах резисторы 4,7 кОм часто используются в качестве подтягивающих или понижающих резисторов для обеспечения сигнал сохраняется, даже когда сигнал не активируется. Эти резисторы могут помочь предотвратить плавание входных сигналов, что приводит к неожиданному поведению.
Делители напряжения
Резисторы сопротивлением 4,7 кОм часто используются в цепях делителей напряжения для создания определенного уровня напряжения. Делитель напряжения состоит из двух последовательно соединенных резисторов, а выходное напряжение пропорционально отношению номиналов двух резисторов. Резисторы 4,7 кОм популярны для делителей напряжения из-за их доступности и устойчивости.
Преобразование аналогового сигнала
В аналоговых цепях резисторы 4,7 кОм могут использоваться в качестве цепей преобразования сигнала для регулировки усиления или смещения входного сигнала.
Их можно использовать с другими резисторами, конденсаторами и операционными усилителями для реализации различных функций преобразования сигналов.
Ограничение тока
Резисторы сопротивлением 4,7 кОм также можно использовать в качестве токоограничивающих резисторов, например, для ограничения тока, протекающего через светодиод, или для защиты входа микроконтроллера от перенапряжения.
Цепи генератора
Резисторы 4,7 кОм обычно используются в схемах генератора для установки частоты генератора. Их можно использовать с другими компонентами, такими как конденсаторы и транзисторы, для создания точного частотного сигнала.
Резистор 4 кОм QAFМожно ли использовать последовательно резистор 4,7 кОм для увеличения сопротивления?
При последовательном соединении двух или более резисторов 4,7 кОм общее сопротивление увеличится.
В чем разница между резистором 4,7 кОм и резистором 47 кОм?
Их значение сопротивления является основным отличием резистора 4,7 кОм от резистора 47 кОм.
Первый имеет сопротивление 4,7 кОм, а второй — 47 кОм.
Какое максимальное напряжение может выдержать резистор 4,7 кОм?
Максимальное напряжение, которое может выдержать резистор 4,7 кОм, зависит от его номинальной мощности и других факторов, таких как температура окружающей среды. Как правило, резистор на 1/4 Вт может работать до 200 вольт.
Резистор 4,7 кОм — справочник по электронике
Резистор 4,7 кОм Цветовой код
Резистор 4,7 кОм (4700 Ом) является одним из наиболее распространенных резисторов в электронике. Четырехполосный резистор 4,7k легко узнать по характерному рисунку полос желтого, фиолетового и красного цветов. Версии с 5 и 6 полосами имеют узор из желтого, фиолетового, черного и коричневого цветов, за которым следует полоса допуска и полоса температурного коэффициента на версии с 6 полосами.
Одна из трудностей заключается в том, что резистор на 4,7 кОм легко спутать с резистором на 470 Ом, так что имейте это в виду и проверьте, используя цветовой код или мультиметр, если это возможно.
В этой статье мы узнаем, как идентифицировать 4-полосные, 5-полосные, и 6-полосные резисторы 4,7 кОм.
4.7k Ohm Resistor – 4, 5, 6 Band Color Code Chart
| Band One | Band Two | Band Three | Band Four | Band Five | Шесть диапазонов | |
| Четыре диапазона | Yellow | Violet | Red | ± % | – | – |
| Five Band | Yellow | Violet | Black | Brown | ± % | – |
| Six Band | Yellow | Violet | Black | Brown | ± % | R(T°) |
4.

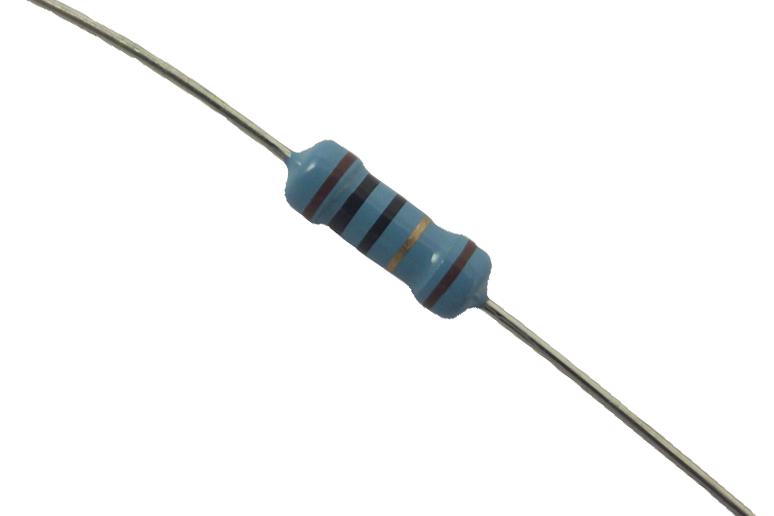

7k Ohm Resistor Color BandsEach band on the 4.7k ohm resistor has a конкретная цель .
Все резисторы с цветовой маркировкой (независимо от того, сколько у них полос) имеют по крайней мере две полосы цифр, одну полосу множителя и один допуск. Это структура цветового кода четырехполосного резистора; пяти- и шестиполосные резисторы добавляют к этой базовой структуре.
В четырехполосном резисторе первые три полосы дают нам номинальное значение резистора .
Четвертая полоса дает нам допуск резистора. Несмотря на то, что резистору присвоено номинальное значение 4,7 кОм, фактическое сопротивление будет немного отличаться от номинального значения. Допуск говорит нам диапазон, который мы можем ожидать; резисторы более высокого качества будут иметь улучшенный допуск по сравнению с резисторами более низкого качества.
В пятиполосном резисторе первые четыре полосы говорят нам о номинальном значении резистора.
Обратите внимание, что дополнительная полоса пятиполосного резистора используется для добавления цифры к номинальному значению . Думайте об этом как о дополнительной полосе цифр, добавленной спереди, а другие полосы сохраняют ту же функцию, что и у четырехполосного резистора. Последняя полоса (т. е. пятая полоса) по-прежнему определяет допуск.
Шестиполосные резисторы добавляют еще одну цветовую полосу на конце резистора, который сообщает нам температурный коэффициент . Это показатель того, насколько резистор чувствителен к изменениям температуры.
Все резисторы имеют допустимое значение , что означает, что значение вряд ли будет точно равно 4,7 кОм. Резисторы более высокого качества имеют более жесткие допуски.
Полезные советы по использованию цветовых кодов резисторов :
1) Сначала определите последнюю полосу. У четырех- и пятиполосных резисторов последняя полоса обычно золотая или серебряная и должен быть отделен от остальных полос небольшим промежутком.
Эта полоса дает нам допуск для резистора 4,7 кОм. На шестиполосных резисторах последние две полосы должны быть плотно сгруппированы , а первые четыре полосы должны быть плотно сгруппированы. Между четвертой и пятой полосами должен быть заметный разрыв.
2) Определив последнюю полосу, посмотрите на полосы на противоположной стороне резистора. Первые две полосы дают нам базовое значение , которое нужно умножить на 9.0007 множитель для определения полного значения сопротивления. На резисторе 4,7 кОм мы ищем желтую полосу рядом с фиолетовой полосой, которую легко заметить.
3) Третья полоса множитель . Умножьте значение, обозначенное первыми двумя полосами, на множитель, чтобы найти полное значение резистора.
Подробнее этот процесс описан ниже.
Таблица цветов резистора 4,7 кОм
| Номер диапазона | Function | Color | Value | |
| 1 | 1st Digit | Yellow | 4 | |
| 2 | 2nd Digit | Violet | 7 | |
| 3 | Multiplier | Red | x 100 | |
| 4 | Tolerance | Gold (or silver) | ± 5% (± 10% for silver) | |
| Общее значение: 4.  7k ± 5% ω |
Как прочитать 4.7k ohmest restize resostor
999999999999. 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000. 9000. 9000. 9000. 9000. 9000. 9008. на множитель и значение допуска .Четырехполосные резисторы имеют две полосы для цифр, а пяти- и шестиполосные резисторы имеют три полосы для цифр. Полоса, следующая за полосами цифр, представляет собой множитель, за которым следует полоса значений допуска.
Шесть ленточных резисторов также добавляют температурный коэффициент .
Сначала это может показаться сложным, но на самом деле этому очень легко научиться.
Лучше и проще всего сначала изучить четырехдиапазонные резисторы. Как только вы изучите четырехдиапазонную систему, очень легко понять цветовые коды пяти- и шестидиапазонных резисторов.
Четырехполосный резистор 4,7 кОм
Каждая полоса резистора играет определенную роль:
Первая полоса – 1 st Цифра: первая цифра значения сопротивления.
Первая полоса на резисторе 4,7 кОм желтая, что соответствует значению 4 .
Второй диапазон – 2 nd Цифра: вторая цифра значения сопротивления. Эта полоса фиолетового цвета, что соответствует значению 7 . Это добавляется справа от первой цифры (от первой полосы).
Следовательно, цифры первой и второй полос: 4 и 7 = 47 .
Третий диапазон – Множитель : Берет цифры и умножает их на значение, заданное этой полосой. Значение множителя равно 10 n , где n — числовое значение, соответствующее цвету полосы. В этом случае третья полоса красная, что соответствует числу 2. Следовательно, множитель равен 10 2 = 100.
Общее значение сопротивления равно 47 (из цифр) x 10 2 (из множителя ) Ом = 4700 Ом = 4,7 кОм Ом .
Четвертый диапазон – Допуск : Дает значение допуска для резистора. Наиболее распространенными значениями являются 5% (обозначены золотой полосой) и 10% (обозначены серебряной полосой). В этом примере используется золотая полоса, что дает нам допуск 5%.
Таким образом, общее сопротивление составляет: 4,7 кОм ± 5 % Ом .
Пять процентов от 4,7 кОм составляют 235 Ом. Это означает, что фактическое значение сопротивления может находиться в диапазоне от 4465 Ом (4,7 кОм – 235 Ом) до 4935 Ом (4,7 кОм + 235 Ом) .
Если четвертая полоса серебряная, допуск составляет 10 %, а общее сопротивление равно 4,7 кОм ± 10 % Ом . Фактическое сопротивление будет между 4230 Ом (4,7 кОм – 470 Ом) и 5170 Ом (4,7 кОм + 470 Ом).
Вы можете использовать мультиметр для измерения сопротивления, но учтите, что оно также зависит от температуры.
Резисторы рассеивают энергию в виде тепла, поэтому важно учитывать температуру. В 6-полосных резисторах температурная зависимость задается последней полосой (подробнее об этом ниже).
Сопротивление необходимо измерять при выключенном питании, поэтому убедитесь, что цепь отключена, а все устройства накопления энергии (аккумуляторы, конденсаторы) отключены или разряжены.
4-полосный, 5-полосный и 6-полосный Цветовой код резистора 4,7 кОм
В дополнение к четырехполосным резисторам вы, вероятно, встретите 5-полосные и 6-полосные резисторы.
Легко прочитать 5- или 6-полосные резисторы, если вы уже знаете, как читать четырехполосный резистор с цветовым кодом .
5-полосный резистор 4,7 кОм Цветовой код
Для резисторов 4,7 кОм с пятью полосами первые три полосы будут желтыми, фиолетовыми и черными (обозначающие 470), а четвертая полоса будет коричневой, что означает множитель 10 1 = 10.
| Band Number | Function | Color | Value | ||||||||
| 1 | 1st Digit | Yellow | 4 | ||||||||
| 2 | 2nd Digit | Violet | 7 | ||||||||
| 3 | 3rd Digit | Black | 0 | ||||||||
| 4 | Multiplier | Brown | x 10 | ||||||||
| 5 | Допустимость | Золото (или серебро) | ± 5% (или ± 10%) | ||||||||
| : 40175 | : 40175 | . 0024 |
4-Band Vs. 5-Band Vs. 6-Band 4,7K Цветовой код резистора Таблица
| 4-Band Revisor | 5-g-bandors Resestor 74 40017 70017676776767676 5-Bandor RESTER 7 40017 40017 7001767676776767676 5-й. -Полоса резистора | |||||||
| 1 ST Полоса | 1 ST Digit Значения сопротивления (Желто-4) | 1 ST Digit of Croastavence Value Value (Желтый-Желтый-Желтый-Желтый-Желтый. цифра значения сопротивления (желтый- 4) | ||||||
| 2 ND полоса | 1 ST Цифры сопротивления (фиолета — 2) | 1 ST Digit значения сопротивления (нарушение — 2) | ST Digit значения сопротивления (нарушение — 2) ST . Значение (Фиолет — 2)||||||
| 3 RD Полоса | Множество (красный, x 100) | 3 RD цифр значения сопротивления (черный — 0) | 3 цифр цифр. значение (черный – 0) | |||||
| 4 th band | Tolerance ( ± %) | Multiplier (Brown, x 10) | Multiplier (Brown, x 10) | |||||
| 5 th band | N/A | Допуск ( ± %) | Допуск ( ± %) | |||||
| 6 TH | N/ TH | N/ TH 9008 | N/ TH 9008 | N/ TH 9008 | N/ TH 9008 | N/ TH 9008 | N/ TH 9008 | N/. °) |
4-полосный и 5-полосный резистор 4,7 кОм
Мы видели, что четыре ленточных резистора имеют две полосы для значения, одну для множителя и одну для допуска.
Перейти от четырехдиапазонного резистора к пятидиапазонному легко; Пятиполосные резисторы добавляют дополнительную цифровую полосу для значения .
Таким образом, пятиполосные резисторы имеют три полосы для значения, одну для множителя и одну для допуска. Процесс анализа резистора такой же, как и для четырехполосного резистора. Начните с поиска небольшого разрыва между четвертой и пятой полосами. Как и в случае четырехполосных резисторов, последняя полоса говорит нам о допуске. Затем вернитесь к первым четырем полосам, чтобы рассчитать значение сопротивления.
Для резистора 4,7 кОм с пятью полосами мы должны увидеть следующий порядок: желтый (4), фиолетовый (7), черный (0), коричневый (x10), золотой или серебряный ( ± 5% или 10 %).
6 Band 4.7k Ohm Resistor
| Band Number | Function | Color | Value | |
| 1 | 1st Digit | Yellow | 4 | |
| 2 | 2nd Digit | Violet | 7 | |
| 3 | 3rd Digit | Black | 0 | |
| 4 | Multiplier | Brown | x 10 1 = 10 | |
| 5 | Допуск | Золото (или серебро) | ± 5% | |
| 6 | Темп. Коэффициент | Любой | См. таблицу ниже | |
| Общее значение: 4,7 кОм ± 5% Ом |
Резисторы с шестью полосами точно такие же, как и резисторы с пятью полосами, за исключением того, что они имеют дополнительную полосу для обозначения температуры 90, т.е. сопротивление изменится с температурой.
В шестиполосном резисторе последние две полосы (т. е. пятая и шестая полосы) должны быть расположены близко друг к другу с промежутком между четвертой и пятой полосами .
Они считываются точно так же, как резисторы с пятью полосами, за исключением того, что (дополнительная) последняя полоса сообщает нам температурный коэффициент.
| Color | Temperature Coefficient |
|---|---|
| Black | N/A |
| Brown | 100 ppm/ºC |
| Red | 50 ppm/ºC |
| Orange | 15 частей на миллион/ºC |
| Желтый | 25 частей на миллион/ºC |
| Green | N/A |
| Blue | 10 ppm/ºC |
| Violet | 5 ppm/ºC |
| Grey | N/A |
| White | N /A |
Цветовой код резистора 4,7 кОм относительно легко узнать для любого типа резистора.
