«Бутылочная» антенна 5/8l на 145 Мгц

5/8 — лямбда антенна на диапазон 2 метра

В течении нескольких лет ведется спор об авторстве этой антенны, поэтому назовем его — радиолюбитель. Скорее всего, автором можно считать Ротхамеля, но… 🙂

Когда радиолюбителю надоело выслушивать многочасовые разговоры о достоинствах и недостатках той или иной антенны на диапазон 2 метра, он взял да и попил вкусного новгородского пивка из 1,5 литровой бутылочки (хотя история об этом умалчивает, а сам он теперь говорит, что не помнит), в результате родилась «бутылочная антенна», теперь так ее в шутку называют новгородцы. 😉

А если серьезно, антенна делается за пол-часа плюс пол-часа на настройку.

Схематически это выглядит так:

,где:

  1. Диэлектрическая пластина.
  2. Вибратор, 5/8 длины волны
  3. Согласующая катушка
  4. Металлическая пластина (луженая жесть)
  5. Противовесы 1/4 длины
  6. Шпилька, шайбы, гайки
  7. Коаксиальный кабель

Процесс изготовления и сборки согласно рисунка:

1- текстолитовая или любая влагостойкая изоляционная пластина размера,
примерно 80 на 250 мм.

На нее с помощью хомутов, винтов, проволоки и т. д крепится штырь 2 длина которого составляет 5/8 длины волны нужного диапазона (в нашем варианте 144 МГц), в зависимости от диаметра длина будет:

  • диаметр 4-5 мм биметалл — длина 1270 мм,
  • диаметр 10-14 мм аллюминий — длина 1200 мм,

лучше взять с запасом — пригодится при настройке.

Далее мотаем катушку 3 на каркасе диаметром 15 -18 мм (в оригинале использовался маркер) — 9 витков провода, почти любого, голая медь, серебрянка и т.д. диаметром 1,5-2,5 мм (не критично). После намотки растягиваем катушку до длины 34-35 мм.

Верхний конец катушки паяем или через лепесток прикручиваем (в зависимости от используемых материалов) к штырю антенны 2, нижний к пластине 4 из луженой жести 25х35 мм, которая крепиться болтом 6, а лучше шпилькой к основной пластине 1.

Противовесы 5 делаем из биметалла или другой подходящей проволоки диаметром 4-6 мм. Длина чуть больше 1 метра (не забывайте про запас для настройки). Изгибаем их греческой буквой ОМЕГА с длинными усами. ОМЕГА должна быть посередине. Две получившиеся ОМЕГИ крепим к шпильке 6 с разных сторон с помощью гаек и разводим усы в разный стороны под углом 90 градусов.

Кабель 7 крепим к пластине 1 любым способом (продиваем в просверленные отверстия, привязываем проволокой или пропарафиненными нитками и т.д.) Оплетку паяем к пластине 4, а центральную жилу к 3 и 1/3 витка сверху катушки 3.

Берем бутылку, отрезаем дно, делаем отверстие в пробке и четыре отверстия или прорези снизу под противовесы и надеваем на штырь 2. Получилась «бутылочная» антенна.

Крепление антенны к мачте, я думаю, сможете сделать сами.

Для увеличения изображения кликните по картинке.

НАСТРОЙКА.
Лучше всего настраивать антенну с помощью АЧХ-метра (оптимально Х1-48), а не с помощью КСВ-метра, как делают многие.

Настройка заключается в том, чтобы путем изменения длины штыря и противовесв, и сжатия или растягивания витков катушки получить резонанс на нужной частоте. А путем перемещения точки подключения центральной жилы кабеля уже получить минимальный КСВ, к стати согласуется она на любое разумное сопротивление кабеля.

Таких антенн в Великом Новгороде собрано уже штук 5-8 и все хорошо работают. Проводили связи из города с деревней за 100 км и при мощностях 15-25 ватт слышно со 100% разборчивостью при любом прохождении.



Антенна на 144 МГц | HamLab

Развитие локальных ЧМ сетей в диапазоне 144 МГц и все большее распространение ретрансляторов привело к повышенному интересу радиолюбителей к всенаправленным антеннам с вертикальной поляризацией. Помимо классического четвертьволнового штыря (GP) очень часто применяется антенна с длиной излучателя 5/8 L. У такой антенны диаграмма направленности в вертикальной плоскости прижата к земле, что способствует увеличению дальности связи. Более того, по сравнению с GP антенна 5/8L имеет усиление 3 дБ.

В корейском журнале KARL Monthly (1996, April, p. 55-56) было опубликовано краткое описание УКВ антенны, которая представляет собой синфазный излучатель, составленный из двух антенн 5/8L.

Из общих соображений можно утверждать, что такая антенна при вполне приемлемых размерах (полная высота с мачтой около 3 м) имеет еще большее усиление чем одинарная 5/8L по сравнению с GP. Описанная версия антенны используется ВМФ США (USN STAR GP ANTENNA VHF) и имеет полосу рабочих частот 120…158 МГц при КСВ не более 1,3.

Схематически антенна показана на рис. 1. Верхний вертикальный излучатель питается через фазосдвигающую линию. Под углом 45″ к нижнему вертикальному излучателю подключены два дополнительных излучателя, которые расширяют рабочую полосу частот. Два противовеса также расположены под углом 45° к вертикальным излучателям и имеют длину примерно 5/8L. Элемент согласования антенны с 50-омным фидером — контур L1C1.

Конструктивное исполнение антенны показано на рис. 2. Верхний и нижний излучатели соединены диэлектрической вставкой, на которую наматывают фазосдвигающую линию. Фазосдвигающая линия выполнена из медного провода в изоляции. Диаметр провода в статье не указан, но из общих соображений он должен быть как можно большим (лишь бы линия поместилась на каркас). Треугольная форма позволяет ее намотать на диэлектрический каркас виток к витку. Между нижним концом нижнего излучателя и металлической мачтой длиной 1 м также имеется диэлектрическая вставка (противовесы с мачтой электрически не соединены).

противовесы и диэлектрическая вставка зажаты между трехлепестковыми деталями (см. рис. 2). Дополнительные нижние излучатели и противовесы составные. К трехлепестковыми деталям прикреплены отрезки труб с зажимами, в которые входят излучатели и противовесы, которые изготовлены из труб меньшего диаметра. Это дает возможность изменять их длину в процессе настройки антенны. Катушка бескаркасная. Она выполнена из медного голого провода диаметром 1,5 мм и имеет два витка с внутренним диаметром 16 мм. Емкость конденсатора С1 5…10 пф.

Поскольку антенна заводского изготовления, то вертикальные излучатели имеют переменный диаметр. У нижней трубы он, в частности, изменяется от 19 до 16 мм (см. рис. 2). В любительской конструкции можно, конечно, использовать обычную трубу с постоянным диаметром.

Радиолюбительские антенны на 144 мгц

Антенны АНТЕННА НА 144 МГЦ
Развитие локальных ЧМ сетей в диапазоне 144 МГц и все большее распространение ретрансляторов привело к повышенному интересу радиолюбителей к всенаправленным антеннам с вертикальной поляризацией. Помимо классического четвертьволнового штыря (GP) очень часто применяется антенна с длиной излучателя 5/8 L. У такой антенны диаграмма направленности в вертикальной плоскости прижата к земле, что способствует приросту дальности связи. Более того, по сравнению с GP антенна 5/8L имеет усиление 3 дБ.
В корейском журнале KARL Monthly (1996, April, p. 55-56) было опубликовано краткое описание УКВ антенны, которая представляет собой синфазный излучатель, составленный из двух антенн 5/8L.

Из общих соображений можно утверждать, что такая антенна при совершенно приемлемых размерах (полная высота с мачтой приблизительно 3 м) имеет ещё большее усиление чем одинарная 5/8L по сравнению с GP. Описанная версия антенны используется ВМФ Соедененные(ых) Штаты(ах) Америки (USN STAR GP ANTENNA VHF) и имеет полосу рабочих частот 120…158 МГц при КСВ не более 1,3.

Схематически антенна показана на рис.
1. Верхний вертикальный излучатель питается через фазосдвигающую линию. Под углом 45″ к нижнему вертикальному излучателю подключены два дополнительных излучателя, которые расширяют рабочую полосу частот. Два противовеса также расположены под углом 45° к вертикальным излучателям и имеют длину примерно 5/8L. Элемент согласования антенны с 50-омным фидером — контур L1C1.
Конструктивное исполнение антенны показано на рис.
2. Верхний и нижний излучатели соединены диэлектрической вставкой, на которую наматывают фазосдвигающую линию. Фазосдвигающая линия выполнена из медного провода в изоляции. Диаметр провода в статье не указан, но из общих соображений он должен быть как можно большим (лишь бы линия поместилась на каркас). Треугольная форма позволяет ее намотать на диэлектрический каркас виток к витку. Между нижним концом нижнего излучателя и металлической мачтой длиной 1 м также имеется диэлектрическая вставка (противовесы с мачтой электрически не соединены).


ЧТОБЫ УВЕЛИЧИТЬ (УМЕНЬШИТЬ) СХЕМУ, НАЖМИТЕ НА КАРТИНКУ

Противовесы и диэлектрическая вставка зажаты между трехлепестковыми деталями (см. рис. 2). Дополнительные нижние излучатели и противовесы составные. К трехлепестковыми деталям прикреплены отрезки труб с зажимами, в которые входят излучатели и противовесы, которые изготовлены из труб меньшего диаметра. Это дает вероятность изменять их длину в процессе настройки антенны. Катушка бескаркасная. Она выполнена из медного голого провода диаметром 1,5 мм и имеет два витка с внутренним диаметром 16 мм. Емкость конденсатора С1 5…10 пф.

Поскольку антенна заводского изготовления, то вертикальные излучатели имеют переменный диаметр. У нижней трубы он, в частности, изменяется от 19 до 16 мм (см. рис. 2). В любительской конструкции можно, конечно, использовать обычную трубу с постоянным диаметром.

Китайскую коллинеарную УКВ-антенну стационарной установки. Судя по отзывам, антенна неплохая.

Вскрытие показало что при желании такую конструкцию можно изготовить самостоятельно.


Сперва рассмотрим заявленные характеристики

Комплект поставки включает в себя антенну, противовесы, металлическую трубку и кронштейны для установки на мачту

Инструкция по установке

Фото в сборе

Теперь самое интересное. Отвинчиваю болтик-звёздочку и достаю элементы антенны из пластиковой трубы. Фото кликабельно

Фазосдвигающая катушка

Согласующий контур в основании антенны. Хотелось верить что катушка намотана на фторопласте, но все таки это полиэтилен. Защита от статики обеспечивается тем, что элементы антенны заземлены по постоянному току. Центральная жила кабеля подключается через конденсатор

Антенна приехала с отпаянным от катушки выводом конденсатора. Пришлось подпаять

Самый сложный в изготовлении элемент

Противовесы в количестве 6 штук

Как показал замер КСВ, антенна отлично настроена. Значение КСВ на границах 2м и 70 см диапазонов не превышает 1.2, в центре — 1.

Последующая проверка сканирующим приемником в указанном диапазоне частот (145 МГц) вблизи передатчика результата не дала. Предшествующая работа в течение двух лет на том же месте и с той же аппаратурой нареканий не вызывала, а разница была лишь одна — другая антенна: до инцидента — «двойной квадрат», затем — описываемая ЭА. Излученная энергия двухваттного передатчика оказалась настолько сконцентрированной в направлении главного лепестка диаграммы направленности антенны, что сравнялась по уровню с сигналом в основном (не зеркаль- . ном) канале «коммерческого» приемника, где прием сигнала передатчика двухметрового ди-апазона стал возможен точно так, как если бы передача велась на частоте на 2Fпч выше.

Прошу радиолюбителей обратить самое серьезное внимание на эту проблему: хотя она, действительно, и «не ваша», устранять ее придется вам. так как коммерсантам (и иже с ними) до этого дела нет: они «заплатили деньги» и раскошелиться на дополнительный фильтр верхних частот или полосовой фильтр вы их не сможете заставить.

Проведя некоторые измерения, автор (от греха подальше) решил перенести эксперименты с ЭА в полевые условия — на дачу. Поскольку антенна весит немного и очень легко свертывается и развертывается, проблем с транспортировкой не возникает. Несколько слов о том, почему именно «квадрат» выбран в качестве переносной антенны. Во-первых, он вдвое короче, например, дипольной антенны (в плане длины элементов). Во-вторых (и это — главное), «квадрат» может эксплуатироваться при очень небольших высотах подвески и малочувствителен к окружающим предметам (влияние руки, поднесенной к антенне сбоку, сказывается только на расстоянии, меньшем 150…200 мм). В-третьих, такая антенна до известной степени подавляет местные шумовые и импульсные помехи. В четвертых (в авторском варианте), имеет замкнутый по постоянному току активный элемент.

Базой для постройки ЭА явился питаемый 75-омным кабелем «двойной квадрат» [ 1 ] с расстоянием между вибраторами 0,2 (см. рис. 1), элементы которого (1 — активный вибратор, 3 — рефлектор) были просто-подвешены на оконной форточке 2 внутри комнаты.

Подобную «форточку»-траверсу можно закрепить с помощью шарниров на стене дома или углу балкона. Поворот такой антенны в зависимости от расположения рефлектора возможен в пределах 120…150°. Для крепления в выбранном направлении можно применить крючки и петли. Такая конструкция, конечно, с учетом конкретных местных условий, может быть удобна как для проведения связей, так и для приема телевидения.

С чего начиналась описываемая ЭА? В помещении (комната на втором этаже деревянного дома) был изготовлен «стенд» для экспериментальной работы с УКВ антеннами: под потолком натянуты два отрезка толстой рыболовной лесы на расстоянии 250…300 мм один от другого. К ним с помощью колечек из той же лесы или обмоточного провода подвешивались элементы (рис. 2): сначала два, затем — три и так далее до 13 (столько вместила комната). Длины элементов активного вибратора (АВ) и рефлектора (Р) рассчитывались по формулам из [ 1 ], после чего проверялись с помощью прибора измерителя частотных характеристик (ИЧХ) XI -48. Директоры (Д1 -Д11) выполнены с уменьшением у каждого последующего (в расчете на одну сторону) на 5 мм. Материал для изготовления элементов — алюминиевый провод в поливинилхлоридной изоляции от трехфазного кабеля АПВ (еще лучше — омедненный алюминиевый провод


Рис. 3

в такой же изоляции, который можно паять). Изоляция с провода не снималась(элементы с изоляцией белого, черного и красного цветов удобно чередовать — легче не путать их при настроечных операциях: через два элемента разница в размерах становится более заметной). Длины сторон рамок и расстояния между ними указаны на рис. 2 (в скобках приведены значения их периметров).

Входное сопротивление антенны — около 45 Ом. Для питания автор применил отрезок коаксиального кабеля РК-50 диаметром 4 мм и длиной примерно 1 м (рис. 3). В месте подключения к вибратору 1 установлено кольцо 2 диаметром 20 мм из феррита 20ВЧ, на котором сделан один виток кабелем 3. Можно применить и гамма-согласование (рис. 4), которое позволит согласовать антенну более точно и, на выбор, как с 50-, так и с 75-омным кабелем. Можно также для согласования подвигать первый директор относительно активного вибратора, а затем подтянуть остальные директоры.

Следует отметить, что антенны с большим числом элементов должны иметь жесткую конструкцию — расстояния между элементами в процессе эксплуатации не должны изменяться. Как показали эксперименты в полевых условиях, двух отрезков лесы недостаточно: малейшее дуновение ветерка — и антенна начинала «играть» — элементы раскачивались подобно белью на веревке. Наилучший вариант — жесткая траверса, но для походных условий это нежелательно, поэтому предлагаю конструкцию, схематично показанную на рис. 5: добавить еще два отрезка 1 рыболовной лесы или струны для теннисных ракеток, т. е. довести их число до четырех. Отрезки следует растянуть по углам внутри рамок 2 и закрепить последние (после окончательной настройки), например, с помощью той же лесы (3), на требуемом расстоянии одна от другой в соответствии с рис. 2. Длину отрезков лесы необходимо выбрать с таким расчетом, чтобы с каждого края антенны осталось по 3…4 м для привязывания к опорам, например, к деревьям.

Для увеличения надежности можно по краям конструкции поместить рамки 2 (рис. 6), изготовленные из деревянных реек, прикрепить к ним по углам концы отрезков лесы 5, а уж за рамки растягивать антенну с помощью, например, капроновых бечевок 3 (здесь 1 — опоры, 4 — элементы антенны). Если на одной или на обеих рамках сделать желоб из деревянных брусков 4 (рис. 7), то вибраторы антенны 3 и растяжки 2 можно будет укладывать в них как в футляр в свернутом состоянии и в таком виде хранить антенну и транспортировать на любое расстояние. Для крепления рамки-крышки 1 к рамке 4 можно использовать крючки или колечки изо-ленты. Питающий кабель при этом может быть уложен вместе с антенной по периметру рамок или отключен (при наличии разъемного соединителя).

Элементы антенны следует изготавливать из хорошо отрихтованного провода. Проще всего это сделать путем его вытягивания, закрепив один из концов в тисках и зажав другой в плоскогубцах. Отрезая заготовки, необходимо предусмотреть припуск на соединение (скрутку или сварку) концов провода, для чего их следует освободить от изоляции. Небольшой «хвостик» из скрученных проводов на работу антенны не влияет, важно лишь, чтобы были соблюдены расчетные периметры рамок. Места соединений элементов лучше расположить с одной стороны, например, снизу. В плоскости рамок не должно быть пе рекосов. Устанавливать их относительно одна другой следует строго параллельно и «концен трически» (при взгляде со стороны рефлекто ра). Ориентировать антенну для уточнения на правления на корреспондента можно так, как показано на рис. 8, т. е. удерживая ее за

деревянную рамку 5 (или оттяжку 6) за рефлектором — в этом случае влияние на нее со стороны оператора минимальное. Растяжку 2, закрепленную на деревянной рамке 3 со стороны директоров 4 желательно привязать к опорам 1. Найдя правильное направление на корреспондента, рамку лучше перевязать за углы — антенна будет меньше крутиться при ветре. Эксперимент с ЭА (при вертикальной поляризации) проводился в непосредственной близости от земли, в осушенной болотистой местности, в низине. Верхние части элементов антенны находились на высоте 1,8 м. ЭА была растянута между стенкой сарая и небольшой доской, врытой в землю в качестве опоры и усиленной со стороны антенны косынкой. Расстояние до корреспондентов достигало 22…24 км. В «створе» ЭА находилась дорога, проходящая по насыпи и делящая «створ» пополам, до дороги примерно 200 м, а за ней — лес 350…500 м (ситуация, схематически изображенная на рис. 9).

При тщательном изготовлении и жесткой конструкции ЭА»пятно», очерчиваемое главным лепестком диаграммы направленности (по уровню 0,7) — 25…30°. При нечеткой установке элементов «пятно» размывается, а усиление падает. Если нет возможности обеспечить механическую стабильность многоэлементной антенны (на четырех отрезках лесы ЭА достаточно жестка) и достаточную точность ее изготовления, лучше ограничиться четырьмя-пятью элементами, а для их изготовления взять провод большего диаметра. В этом случае антенну придется поднимать выше во избежание отражения от земли вблизи антенны из-за расширения главного лепестка диаграммы направленности. Однако крепить элементы все равно придется достаточно жестко.

При работе в лесу (особенно при вертикальной поляризации) следует выбирать разреженные или открытые в сторону корреспондента места (еще лучше — возвышенные), подвешивая антенну между деревьями или опорами с таким расчетом, чтобы избежать присутствия деревьев в «створе» антенны вблизи от нее. Итак, описываемая ЭА может складываться и раскладываться подобно мехам гармоники. Это удобно при свертывании, переноске и последующем быстром развертывании, но годится лишь для сравнительно медленного поворачивания. Впрочем, если все подготовить заранее (крючки для крепления, например), то антенну можно повернуть вдвоем за десяток секунд, что позволяет использовать ее в соревнованиях «Полевой день» на выезде. 13-элементная ЭА рассчитывалась для


Рис.7

работы на частоте 145,5 МГц. При небольшой корректировке и даже без нее антенну можно использовать во всем двухметровом любительском диапазоне. Усиление ЭА — не менее 15…16 dBd. Ширина основного лепестка диаграммы направленности как в вертикальной, так и горизонтальной плоскости — не более 30° (по уровню 0,7). Входное сопротивление — около 45 Ом, КСВ на частоте 145,5 МГц при использовании коаксиального кабеля РК-50 и согласующего устройства, показанного на рис. 3, — 1,8.

Использованные автором методы оценки качества антенны — любительские, приблизительные. При экспериментах применялась зарубежная аппаратура: IC-706, FT-11, FT-270. На расстоянии 24…25 км при низко подвешенной ЭА и мощности 0,3 Вт корреспонденты давали максимальные оценки 3—4 балла по шкалам имеющихся S-метров. Для сравнения: в их аппаратуре «открывается» и «держит» шумоподавитель и разборчивость сигнала равна 100 % при уровнях сигнала, когда S-метр вообще ничего не показывает. А ведь известно, при слуховом контроле 1 балл — прием невозможен, так что уровень сигнала в городе оказался значительным даже при такой малой мощности. При увеличении же ее до 4 Вт максимальные оценки были 59, 59+10 и даже 59+20 дБ! Правда, последние «децибелы» порой «подмаргивали». Эксперимент проводился в ЧМ режиме. Для приема в городе использовались вертикальный диполь, четырехэлементная коллинеарная антенна и вертикальный пятиэлементный «волновой канал» расположенные на крышах домов, причем в дальнем (от ЭА) конце города и «волновой канал» стоял «чуть боком».

Замечено влияние влажной земной поверхности и растительности на прохождение сигнала у земли. Стоило пройти дождю и выглянуть солнцу, как сила сигналов падала на 2 балла. Оценено соотношение уровней сигналов между штатной для F-11 «резинкой» и ЭА: только «изменение спектра шумов — прием невозможен» — к 59 с децибелами, что явно говорит в пользу ЭА.

Антенна «волновой канал» на такой небольшой высоте была бы безнадежно расстроена. Большие линейные размеры элементов такой антенны требуют большей тщательности в эксплуатации и большей высоты подвеса, что не всегда возможно. Хотя при ходьбе, наверное,переносить»Yagi» в свернутом состоянии удобнее, например.

Экспериментировать с УКВ антеннами, как говорилось выше, можно на «стенде» из двух натянутых отрезков лесы. Элементы ди-польных антенн, например, просто кладут сверху и перемещают друг относительно друга при настройке. От случайного смещения их можно закрепить какими-либо зажимами, например, пластмассовыми бельевыми прищепками с пропилами. В качестве образцового можно использовать сигнал «маячка» [З], установленного в «створе» антенны в центре основного лепестка диаграммы направленности на расстоянии не менее 10 длин траверсы (расстояние от рефлектора до последнего директора). Кабель от активного вибратора подключают к входу приемника, настройку ведут по максимуму сигнала «маячка». Таким же образом можно «отработать» направленную антенну для приема сигналов телевидения за зоной уверенного приема. Кабель от антенны в этом случае подключают к телевизору, а настройку ведут, добиваясь

максимальной контрастности и минимума шумов (муара) на экране, а лучше, контролируя напряжение АРУ. Последовательность настройки такая. Сначала натягивают лесы-траверсы в направлении на телецентр, подвешивают активный вибратор и подключают его к телевизору. Затем позади вибратора устанавливают рефлектор и перемещают его по траверсам до получения максимально возможного уровня сигнала (возможно, это будет всего лишь увеличение шумов в канале звукового сопровождения). Закрепив рефлектор в найденном положении, устанавливают первый директор и таким же образом добиваются дальнейшего увеличения сигнала, затем второй и т. д. до последнего директора.

Далее уточняют направление на телецентр, поворачивая траверсы со стороны рефлектора, после чего еще раз корректируют положение всех элементов антенны по максимуму принимаемого сигнала. Подобным образом автором была выполнена десятиэлементная антенна на шестой телевизионный канал для приема передач в горах Карачаево-Черкессии (принимался отраженный от горы сигнал). За неимением подходящего материала активный вибратор пришлось вырубить из листа дюралюминия (вибратор Пистолькор-са).

монтируют вилку коаксиального разъема для подсоединения к антенному гнезду радиостанции.

Поляризацию антенны легко сменить, развернув на 90° только активный вибратор (остальные элементы трогать не нужно). Некоторое неудобство в данной конструкции доставляет отсутствие компенсации веса кабеля при вертикальной поляризации. При небольшой его длине проблем не возникает — оператор сам держит кабель, при большой же. длине приходится поддерживать его дополнительной рогаткой, воткнутой в землю вблизи активного вибратора. Кабель желательно расположить перпендикулярно его стороне (при вертикальной поляризации он должен располагаться строго горизонтально). Автор надеется, что простота конструкции и изготовления описанной ЭА подвигнут радиолюбителей на собственные эксперименты с антенной техникой, ведь известно, что лучший усилитель РЧ — хорошая антенна. Такая антенна позволит чувствовать себя значительно увереннее в походе, на даче, одним словом, везде, где нужно обеспечить надежную связь малой мощностью на большие (по «меркам» УКВ и QRP) расстояния. Ведь малая мощность — малые габариты самой аппаратуры и, главное, источников ее питания. Вспомните результаты испытаний, приведенные выше: только изменение спектра шумов на штатную антенну радиостанции при выходной мощности 4 Вт и 3—4 балла по «загруб-ленному» S-метру при 0,3 Вт — разница существенная!

Антенна названа экспериментальной — радиолюбитель сам решит, как лучше ее изготовить из имеющихся материалов. В походном варианте (без деревянных рамок или футляра и кабеля) она весит меньше килограмма, удобна в переноске — одной рукой можно нести и антенну и сумку (внутри рамок-вибраторов), а концы лес-траверс нетрудно собрать в пучок и временно закрепить колечками ПХВ изоленты или КЛТ. Антенна допускает находиться рядом с ней (сбоку) на расстоянии до 150…200 мм, что, в свою очередь, позволяет использовать кабель небольшой длины. Не менее важно и то, что она нормально работает при малых высотах подвеса (хотя большая высота, если позволяют обстоятельства, нисколько не помешает). На практике верхний край вибраторов должен находиться на высоте не менее 1 м (лучше — 1,5…2м) от земли. Расстояния между вибраторами выбраны с учетом их легкого запоминания, что упрощает изготовление антенны по мере надобности (экспромтом), а также в случае необходимости корректировки положения вибраторов при их случайном смещении.

Следует учесть, что при использовании для изготовления рамок неровного (неотрих-тованного) провода возникает ошибка, выражающаяся в удлиннении периметра элементов. Применение более толстого провода ведет к увеличению собственной емкости рамок, что требует соответствующего уменьшения их периметра. Ориентировочно полосу пропускания F (в мегагерцах), которая растет с увеличением диаметра проводника рамки (в том числе и в виде ленты), можно вычислить, пользуясь формулой, приведеной в [I]. Например, для активного вибратора F — Рmax — Fmin — 304635/Рmin — 304635/Рmax, где Fmax и Fmin — верхняя и нижняя граничные частоты полосы пропускания, соответствующие минимальному и максимальному периметрам рамки (рис. 10).

Ленточный вибратор можно смоделировать из нескольких проводов, электрически соединив их друг с другом (рис. 10, б), чем давно и успешно пользуются при изготовлении зигзагообразных телевизионных антенн. Порой, изготавливая антенну по описанию, лучше несколько увеличить диаметр проводов элементов, и, таким образом, «остаться» в полосе пропускания, несколько потеряв в усилении антенны.

Пользуясь случаем, хочу выразить благодарность оказавшим автору (вольно или невольно) помощь в эксперименте: RA9LO, RA9LZ, RA9LE, UA9LFJ, RA9LT, UA9LAJ.UA9LP, UA9LDG, RA9LY. UA9LAC, UA9LR, RA9LAP, UA9LBG, а также радиолюбителям Свердловской области, устано вившим ретранслятор (канал IARU R1 145025 кГц — ТХ/145625 кГц — RX) и побудившим меня к этой затее. После долгих бдений во время экспериментов с ЭА мне все же удалось обнаружить нечеткие сигналы с S2 QSB ретранслятора. Но на передачу, естественно, двух ватт не хватило (QRB 300 км), чтобы открыть ретранслятор. Пришлось изготовить звуковой генератор синусоидальных колебаний на электромеханическом фильтре ЗЧ с частотой 1343 Гц и полосой пропускания 9 Гц (ШЫ2.067.064 по ТУ радиостанции «Кама-С»), чтобы при «открыва-нии» репитера свердловскими станциями на фоне голоса мог «пролезть» слабый телеграфный сигнал.

Но не тут-то было. Нужно время и отличное прохождение, которое бывает «только раз в году», например, как в ноябре 1996 г., когда со свердловчанами работали ЧМ напрямую, без ретрансляторов. Пока же, применяя ЧМ телеграфию и нажимая на голосовые связки, я смог докричаться только до наших «фирм». Они по достоинству оценили качество моей ЭА и позвонили на контрольный пункт Госсвяэьнадзора, так как уровень моего сигнала (в направлении на Екатеринбург, а при экспериментах — ив других направлениях) скомпенсировал подавление частот двухметрового любительского диапазона входной цепью их приемника (подавление зеркального канала). Эксперимент пришлось прекратить.

Несколько слов о других экспериментах с рамочными антеннами. Испытания двухэлементного «двойного квадрата» показали, что для связи внутри города он подходит в качестве «ненаправленной» антенны с вертикальной поляризацией при мощности передатчика 1…5 Вт. Будучи установленным повыше над крышей, он «достает до самой земли» в любом направлении как при приеме, так и при передаче (эксперименты автора с UA9LFJ). Приобретение антенной ненаправленных свойств объясняется переизлучениями, отражениями, например, от зданий, проводов, металлических столбов и других конструкций.

При использовании такой антенны на краю города вступает в силу ее диаграмма направленности, имеющая довольно широкий (примерно 60° по уровню 0,7) основной лепесток и усиление около 8 dBd (при расположении рефлектора на расстоянии 0,2 от вибратора и входном сопротивлении 75 Ом). Благодаря этому поворачивать антенну не нужно, достаточно направить ее на город.

При удалении от города последний занимает все меньший и меньший угол на горизонте, а уровень сигналов падает пропорционально квадрату расстояния, что соответствует более узкому основному лепестку диаграммы направленности (большему коэффициенту усиления) у антенн с повышенным числом элементов.

Испытывалась и семиэлементная ЭА, расположенная внутри деревянного сарая. Ширина ее главного лепестка оказалась равной примерно 40°, а усиление — около 12 dBd.

Как выяснилось, влияние на настройку активного элемента (в плане резонансной частоты и входного сопротивления) со стороны четвертого и последующих директоров можно не учитывать и число их выбирать по потребности. При этом не следует забывать, что при большом числе директоров хотя и можно сконцентрировать энергию до малого «пятна», но недолго и «промазать» в направлении на корреспондента как по азимуту, так и по углу места. В то же время многоэлементные антенны способны работать на меньшей высоте. Отмечено увеличение сигнала на один балл при поднятии ЭА от первоначальной высоты всего на 300 мм. При смене поляризации на горизонтальную (у корреспондента — вертикальная) сила сигнала падает на четыре балла. Более точного согласования фидера с антенной можно достичь перемещением ферритового кольца по кабелю.

Некоторое опускание средних элементов ЭА и подъем последних директоров (из-за провисания траверс из лесы), а также подвеска верхних сторон элементов на одном уровне (аконцентрично) создает дополнительные условия к небольшому поднятию основного лепестка диаграммы направленности. Это также способствует возможности низкой подвески над поверхностью земли без риска отражения и рассеяния сконцентрированной РЧ энергии вблизи антенны. Вместе с тем условия распространения этой энергии над самой поверхностью земли остаются в пределах раскрыва главного лепестка,

Литература

1. Ротхаммель К, Антенны. М.: Энергия, 1979. С. 267, 268.
2. Ротхаммель К. Антенны. М.: Энергия, 1979. С. 232,233.
3. Беседин В. УКВ Маячок. — KB журнал, 1998,N 2,с.46,47.
4. Беседин В. Адаптация радиостанций промышленного применения к любительским условиям. — Радиолюбитель. KB и УКВ., 1996, N 6, с. 26.

7 элементов 144-146 МГц. Антенна 7RS. Размеры расстояния

7 элементов 144-146 МГц. Антенна 7RS



7 элементов 144-146 МГц

7 элементов 144-146 МГц. Антенна 7 элементная немного длиннее чем 6 элементов, длина от рефлектора до последнего директора 2 метра 71 сантиметр.  Алюминиевая трубка, диаметром 8мм марки АД31. Эта антенна, имеет уже лучшие параметры соответственно по отношению к более короткой. Крепление элементов через бум, самое простое решение.

Вся серия антенн RS от Бориса UA9TC. Расстояния в стеках здесь даны только для примера, для наглядности, чтобы иметь какое то представление. Если решитесь изготавливать, то, наверное, нужно рассмотреть поподробнее.

Если применить эти 7 элементов в стеке из 4 антенн, а то и 8, то получится не плохая антенная решетка. Частота в моделировке взята 145 МГц. Также только для примера. И на этой частоте высчитывается показатель качества антенны G/T.



Размеры и расстояния.



Название.  Расстояние от рефлектора.  Размер элемента.

Рефлектор                   0                                 1037

Активный                    275                               983

Директор 1                  445                              949

Директор 2.                 825                              942

Директор 3..               1415                             919

Директор 4…              2105                            905

Директор 5….             2710                            895



Получаем в результате.

7 элементов 144-146 МГц. КСВ























КСВ =1.05

Усиление = 10.34дбд

F/B = 19,61 дБ.







7 элементов 144-146 МГц. Усиление FB























диаграмма в горизонтальной плоскости = 41гр.

диаграмма в вертикальной плоскости   = 44гр.

G/Ta= -16,36дб.

Рефлектор, загнутый UA9TC, 135 миллиметров загнутый во внутрь.

Режем трубки по размерам сперва для одной антенны, Загибаем рефлектор и работаем в эфире, разместив антенну где ни будь.

файл для Mmana

Если мы сделаем стек из двух 7 элементных антенн, с расстоянием между антеннами 3метра. (для примера) получаем следующее.

СТЕК 2 по горизонтали через 3 метра

КСВ =1.06

Усиление = 13.32дбд

диаграмма в горизонтальной плоскости = 18гр.

диаграмма в вертикальной плоскости   = 48гр.

G/Ta= -13,43дб.

Диаграмма у нас в вертикали немного расширилась, интересно

Давайте разместим антенны в стеке по вертикали. Смотрим что получается

диаграмма в горизонтальной плоскости = 42гр.

диаграмма в вертикальной плоскости   = 19гр.

G/Ta= -13,82дб.

Диаграмма вроде и немного получше, качество, шумовые свойства стали хуже на 0.39дб.



Ну и четверка антенн, две над двумя, тогда видим

Усиление = 16.4дбд

диаграмма в горизонтальной плоскости = 19гр.

диаграмма в вертикальной плоскости   = 19гр.

G/Ta= -10,95дб это вообще шикарно



Вот так “ребятки” ну взял у молодых это словечко. Так что хотел сказать. Осваивайте Mmana, ставьте XLGTa, и сами смотрите

Как оказывается из простых коротких антенн, можно собрать хорошую, то ест стек.

УКВ-антенна с J-согласованием — RadioRadar

Эта антенна давно и вполне заслуженно пользуется популярностью у радиолюбителей. Конструкция её проста, она легко настраивается и согласуется с фидером с любым волновым сопротивлением. Однако большие размеры (общая длина равна 0,75λ) затрудняют её использование на КВ-диапазонах. Зато в УКВ-диапазонах она применяется достаточно часто.

Рис. 1. Эскиз конструкции антенны



Антенна (рис. 1) представляет собой вибратор длиной λ/2, запитанный с конца через согласующее устройство, выполненное в виде четвертьволновой открытой линии, замкнутой на нижнем конце. Высокое входное сопротивление полуволнового вибратора при питании с конца (несколько килоом) легко трансформируется к волновому сопротивлению кабеля выбором оптимального расстояния от точек питания (Х1, Х2) до замкнутого конца линии. Использование в качестве трансформатора открытой линии обеспечивает малые потери при больших коэффициентах трансформации. Усиление J-антенны — +0,25 дБд, оно несколько превосходит усиление диполя (за счёт двухпроводной линии).

Вертикальная J-антенна из-за неполной симметрии имеет небольшое излучение с горизонтальной поляризацией (рис. 2).

Рис. 2. Параметры и диаграмма направленности



Модифицируем J-антенну, отогнув четвертьволновую линию на 90 градусов (рис. 3). Немного уточнив размеры, нетрудно получить хорошее согласование и усиление 0 дБд. Однако у этого варианта антенны уже заметная часть излучения имеет горизонтальную поляризацию. Его вызывает синфазный ток в двухпроводной линии, играющего в J-антенне роль противовеса (токоприёмника).

Рис. 3. Модифицированная конструкция антенны



Добавим ещё один полуволновый вибратор, подключив его к свободному концу двухпроводной линии (рис. 4). Получаем полностью симметричную конструкцию в вертикальной плоскости. Синфазный ток в двухпроводной линии отсутствует, как, впрочем, и излучение с горизонтальной поляризацией. Этот вариант — коллинеарная антенна из двух полуволновых вибраторов с питанием через четвертьволновую замкнутую на конце линию.

Рис. 4. Модифицированная конструкция антенны



Такая антенна описана SM0VPO на его сайте в статье «6 dB collinear VHF antenna by Harry Lythall — SM0VPO». Её усиление (около 2,4 дБд) получено за счёт сужения диаграммы направленности в вертикальной плоскости. В горизонтальной плоскости диаграмма излучения круговая. Антенна конструктивно очень проста и может изготавливаться из одного отрезка алюминиевого прутка или трубки. Для сохранения симметрии антенны кабель питания желательно подключать через симметрирующий трансформатор. SM0VPO использует симметрирующий трансформатор в виде U-колена. Можно ограничиться и несколькими ферритовыми кольцами, надетыми на кабель вблизи точки питания антенны.

Назовём эту конструкцию для краткости Super-J антенной. А какая возможна её дальнейшая модификация?

Рис. 5. Модифицированная конструкция антенны



Добавив в конструкцию рефлекторы, получим двухэлементную Super-J антенну (рис. 5). Это уже направленная коллинеарная антенна с усилением +5,8 дБд. А если добавить директоры, получаем трёхэлементную Super-J антенну (рис. 6) с усилением +8 дБд (рис. 7). Попытка добавить второй директор даёт прибавку в усилении всего 0,8 дБ, но заметно увеличивает длину антенны…

Рис. 6. Модифицированная конструкция антенны



Рис. 7. Параметры и диаграмма направленности



В чём преимущество этих антенн перед многоэлементными Yagi?

При равной площади коэффициенты усиления у них примерно равны, но преимущества Super-J антенн — малая длина бумов, связанный с этим малый радиус поворота и удобство согласования. К недостаткам можно отнести необходимость использования диэлектрической мачты, хотя бы верхней её части.

На рис. 8 приведена фотография трёхэлементной Super-J антенны на диапазон 144 МГц, выполненной из алюминиевого прутка диаметром 8 мм.

Рис. 8. Трёхэлементная Super-J антенна на диапазон 144 МГц



Диэлектрическая мачта (например, стеклопластиковая) и изоляционная распорка расположены в промежутках между элементами. На рис. 9 они показаны более жирными линиями. Кабель питания лучше отводить горизонтально за рефлекторы и возвращать к мачте широкой петлёй, подальше от концов рефлектора. На этом участке (вблизи антенны) через каждые 0,5 м на кабель желательно надеть трубчатые ферритовые магнитопроводы (от кабелей питания мониторов).

Рис. 9. Конструкция антенны



Аналогичную трёхэлементной Super-J антенну можно изготовить и на диапазон 430 МГц. В таблице и на рис. 10 приведены необходимые конструктивные размеры для частот 145 и 435 МГц. Размеры элементов и расстояние между их осями указаны в сантиметрах (D — диаметр алюминиевых или медных проводников, из которых изготавливается антенна). Входное сопротивление в точке питания — 50 или 200 Ом. Если для симметрирования используется U-колено, оно трансформирует сопротивление фидера к 200 Ом, поэтому место подключения к двухпроводной линии будет несколько дальше от замкнутого конца. При этом размеры согласующего шлейфа немного изменяются (см. таблицу).

Рис. 10. Конструктивные размеры



Таблица

Частота, МГц

Rвx, Ом

а

b

с

d

е

f

g*

h*

k

D

145

50

44

52,5

53

49

34,5

42

5

37

4

0,8

145

200

44

52,5

52

49

34.5

42

5,5

41,5

6

0,8

435

50

14,7

17,5

17,7

16,3

11,5

14

1,5

13

1,4

0,25

435

200

14,7

17,5

17,3

16,3

11,5

14

1,8

13,8

2

0,25

Размеры элементов, помеченных звёздочкой, уточняются при настройке.

Для удобства настройки согласующее устройство рекомендуется выполнять с двумя передвижными контактами (ползунами): один, замыкающий двухпроводную линию, используют для настройки в резонанс, второй, подключающий фидер, — для согласования на минимальный уровень КСВ. Это позволяет быстро настроить антенну, но после выбора положений ползунов нужно обязательно обеспечить надёжный контакт (пайкой или болтами). От сопротивления контакта исключительно сильно зависит КПД антенны. Нелишне помнить о недопустимости контакта медь-алюминий и защите контакта от влаги. Требования к сопротивлению контактов на разомкнутом конце J-колена, напротив, нестрогие, поскольку ток там минимален.

Первоначально антенна была изготовлена по рис. 4 на среднюю частоту 145 МГц из алюминиевого прутка диаметром 8 мм. Крепилась она к стеклопластиковой трубе диаметром 23 мм, используемой в качестве мачты. В качестве симметрирующего устройства использовалась ферритовая трубка, надетая на кабель вблизи точки питания антенны. Её испытания показали, что при расположении антенны на деревянном столе параллельно земле и при вертикальном её расположении настройки не совпадают. Поэтому настройку антенны необходимо проводить, установив её вертикально. Достаточно, чтобы расстояние от нижних концов вибраторов до земли было около 0,5 м. Передвигая замыкающую перемычку вдоль двухпроводного шлейфа и двигая точки подключения кабеля (эти подстройки взаимозависимы), довольно просто удалось согласовать антенну до КСВ<1,1 на желаемой частоте. Полоса рабочих частот антенны по уровню КСВ<1,5 превысила 5 МГц.

Затем к мачте и активным вибраторам были прикреплены бумы, также выполненные из алюминиевого прутка диаметром 8 мм, поскольку под рукой не имелось диэлектрических трубок необходимой жёсткости. В средней точке вибраторов напряжение близко к нулю, поэтому проводящий бум слабо влияет на характеристики антенны, что подтвердило предварительное моделирование.

На бумах были установлены рефлекторы и директоры, длины которых выполнялись по расчёту модели с помощью программы MMANA. Двухпроводная линия и бумы закреплены на мачте посредством пластин из винипласта толщиной 10 мми U-образных скоб. Элементы антенны крепятся к бумам с помощью дюралевых П-образныхскоб и болтов.

Пассивные элементы резко снизили входное сопротивление антенны. Однако слабо выраженный минимум КСВ был найден. Передвигая перемычку и сдвигая точки подключения кабеля, нашли положение, когда минимум КСВ соответствовал частоте 145 МГц и не превышал 1,2. Длины вибраторов не регулировались.

По сравнению с настройкой одноэлементной антенны настройка трёхэлементной антенны значительно более острая и критичная. Полоса по уровню КСВ<1,5 составила около 3 МГц. Длина шлейфа оказалась несколько меньше, а расстояние от замкнутого конца шлейфа до точки питания кабелем с сопротивлением 50 Ом несколько больше расчётных значений.

Работа антенны предварительно оценивалась в городских условиях (среди высоких зданий, полностью закрывавших горизонт) при расположении её оси над землёй на высоте всего 1,5 м. По сравнению с четвертьволновым автомобильным штырём она давала прирост сигнала на 2… 3 балла при связях на расстояниях 10…50 км. Направленность в горизонтальной плоскости была ярко выражена. Общее впечатление — антенна работает. Более аккуратные оценки работы Super-J антенны были сделаны на открытой местности в дачных условиях при подъёме антенны на мачту высотой 7 м. Её работа сравнивалась с работой четырёхэлементной антенны «квадрат» с вертикальной поляризацией. Антенны устанавливались попеременно на одной и той же стеклопластиковой мачте в одном и том же месте. Использовались один и тот же кабель в качестве фидера и один и тот же трансивер. Оценивалась работа по открытию и слышимости репитеров, расположенных на расстояниях от 30 до 100 км и оценкам корреспондентов при проведении QSO в прямом канале на расстояниях до 70 км.

В большинстве случаев оценки были очень близкими. Если слышали «квадрат», также слышали и Super-J. Четырёхэлементный «квадрат» имел более узкую диаграмму направленности в горизонтальной плоскости, поэтому его приходилось более точно направлять на корреспондента для получения максимальной оценки, Super-J почти не поворачивали. Общее впечатление — антенны имеют примерно равные усиления и хорошее подавление заднего лепестка. Испытуемая антенна в два раза легче «квадратов» и имеет существенно меньшие момент вращения и парусность.

Файлы для моделирования описанных антенн в программе MMANA можно найти здесь.

Автор: Владислав Щербаков (RU3ARJ), г. Москва

Согласующие устройства диапазона 144 МГц

При работе на УКВ устройства согласования применяются крайне редко. Это объясняется тем, что обычно используется согласованная резонансная антенна.

Но бывает ситуация, когда в хозяйстве радиолюбителя отсутствует кабель с необходимым волновым сопротивлением. Не всегда даже в диапазоне УКВ волновое сопротивление антенны равно его теоретическому зна-чению, особенно при ее нерациональ-ной установке. Исправить это помогают согласующие устройства, которые в УКВ диапазоне конструктивно выполнить достаточно просто. Простейшее согласующее устройство (СУ) представляет собой обыкновенный П-контур (рис.1).


Puc.1

При емкости переменных конденсаторов 2…15 пФ и катушке, содержащей 2 витка провода диаметром 1 мм, намотанных на оправке диаметром 10 мм, и при расстоянии между витками 5 мм и длине выводов катушки 15 мм (не более), это СУ позволяет согласовать активную на-грузку от 30 до 300 Ом с передатчиком, имеющим выходное сопротивление 50 Ом или 75 Ом. При этом при согласовании с кабелем 50 Ом нагрузки от 30 до 100 Ом КПД устройства был не менее 80%, при согласовании нагрузки от 100 до 300 Ом — не хуже 60%, при согласовании нагрузки от 10 до 30 Ом — не хуже 50%. Это СУ имеет в KB диапазонах от 1,8 до 50 МГц КСВ не хуже 1,2. Таким образом, используя это СУ непосредственно на антенне, работающей в KB диапазоне, можно эту антенну согласовать и для работы на 144 МГц, при этом практически не изменив режим согласования в диапазоне КВ. Это дает возможность использовать имеющиеся KB антенны для работы на УКВ, что существенно экономит кабель. Особенно хорошее согласование может быть получено при использовании двух согласующих устройств: одного — непосредственно на антенне и другого — на выходе передатчика. При использовании СУ (рис.1) для согласования выхода передатчика с кабелем питания антенны удается согласовать передатчик с кабелем, но далеко не всегда удается получить согласование кабеля с антенной при использовании СУ непосредственно на антенне (конечно, на той, что не рассчитана для работы на 144 МГц). Это объясняется тем, что сопротивление антенны может иметь большую реактивную составляющую в УКВ диапазоне, а СУ (рис. 1) эффективно согласует лишь активные составляющие.

Эту проблему можно решить достаточно просто. Первое, что необходимо сделать — это немного изменить количество витков в катушке СУ — оно может быть от 1 до 5, ее диаметр — от 5 до 15 мм и расстояние между витками — от 1 до 7 мм.


Puc.2

Очень эффективно также включение индуктивности на выходе СУ (рис.2). Дополнительная катушка содержит от 2 до 5 витков провода диаметром 0,8…1,5 мм. Ее диаметр — от 5 до 15 мм, расстояние между витками — 2…7 мм. Обычно, варьируя этой катушкой и катушкой П-конту-ра, практически любую антенну можно настроить для работы в диапазоне 144 МГц. Иногда, в наиболее трудных случаях согласования, может понадобиться включение на выходе П-контура емкости в 10… 50 пФ (можно переменной) (рис.3).


Puc.3

Параллельно емкости включен дроссель (10 витков провода ПЭЛ-1 на оправке 10 мм, расстояние между витками — 1 мм), не имеющий резонанса с этой емкостью в диапазоне 144 МГц и имеющий малое сопротивление на КВ. При настройке KB антенны для работы в диапазоне УКВ можно получить ложную настройку, когда КСВ системы будет равен 1, но антенна не будет излучать. Хорошо, если у радиолюбителя имеется простейший индикатор напряженности поля. Используя его, желательно сравнить напряженность поля, создаваемую антенной, с контрольной УКВ антенной — штырем длиной 50 см, подключенным на выход этого согласующего устройства вместо настраиваемой KB антенны. Следует заметить, что длинные KB антенны -диполи, слоперы и особенно антенны, имеющие отличную от линейной конфигурации форму, например рамки, создают достаточно сложную диаграмму направленности на УКВ с многочисленными лепестками, но различие между максимумами и минимумами напряженности поля обычно не превышает 10 дБ.

Все СУ были выполнены в тщательно пропаянном корпусе из двустороннего фольгированного стеклотекстолита, использовались воздушные конденсаторы от старых УКВ радиостанций, все соединения были минимальной длины. При использовании СУ непосредственно на антенне необходимо принять меры по его влагоизо-ляции. Хотя КСВ СУ (рис.1…рис.3) в диапазоне KB мал, их использование все же может сместить резонансные частоты антенн, работающих в верхних KB диапазонах, особенно укороченных. Это потребует дополнительной подстройки таких антенн в диапазоне КВ. Также следует обратить внимание на то, что некоторые антенны KB диапазонов по своим конструктивным особенностям не могут быть использованы для работы на 144 МГц, из-за того что их вход принципиально несогласуем в диапазоне УКВ, например антенны с гамма-согласованием с удлиняющей катушкой и неко-торые другие типы антенн.

Согласующие устройства, приведенные здесь, работоспособны во всем диапазоне 144… 146 МГц.

И.ГРИГОРОВ (RK3ZK), 308015, г.Белгород-15, а/я 68.

(РЛ КВ-УКВ 12/97)

Персональный сайт — Направленные антены

Антена на 145,500 Часто в эфире можно услышать полемику на тему»А какую антену выбрать начинающему укависту, Яги,но какую,два или три элемента, четыре или более? А почему бы не поставить вертикальную антенну, популярную сейчас коллинеарную 2-5/8, 3-5/8 ? Не смотря на споры в данной статье речь пойдет о 2-элементной ЯГИ



Многоэлементные антенны имеют увеличенный размер ближней зоны, он возрастает с числом элементов самой антенны. Поэтому направленные антенны более чувствительны к поглощающим предметам (земля, дома, деревья) и должны быть отодвинуты от них дальше, чем более простые антенны.

До этого у меня стояли 4 эл. и 6 эл. Яги. Промышленного производства (тангента.ру). Сами по себе антенны замечательно работают, только тогда когда они стоят на своем месте, на открытой местности, каковой является к примеру, крыша. Но, мы рассматриваем именно «балконные условия жизни». Где преимущественно нет возможности вынести антенну дальше 1-1,5 метров за балкон. И только это и явилось обстоятельством для поиска антенны для таких «жестких» условий эксплуатации, потом хочешь чего-то большего, выход один, только установка антенн на крыше, балкон есть балкон, и городить здесь огород не к чему. Даже если умудриться и поставить что-то «серьёзное», многоэлементное, на лоджию, оно совсем не обязано будет работать находясь в «металлической клетке».

Так при близком расположении антенны (до одного метра), чувствовался эффект типа «лесенка». Когда на одной частоте принимаешь 59, через 25 кГц 58, снова через 25 кГц 59. И тем больше чувствовался этот эффект, чем более многоэлементная антенна. Плюс уровень усиления Ga антенн, чем более многоэлементная антенна, тем дальше приходилось выносить эту антенну по сравнению с более простой. Теория вышеизложенная не уходила далеко от практики. Там где двухэлементная работает в метре от стены, четырехэлементная к слову, так же будет работать только, в полутора от оной.

Второй вопрос, почему все же не коллинеарная вертикальная, а направленная? Отвечаю: перво-наперво более шумный он вертикал, а второе, переотраженные сигналы, приходящие от других высотных домов, и ещё не пойми откуда, сигнал приходит к Вашей антенне от корреспондента по прямому пути, от стоящего рядом дома, плюс отразившись от вашего собственного. В итоге сигнал от одной станции, вертикальная антенна улавливается сразу с трех сторон света (это как минимум), ессно ничего хорошего не получится и как результат сигнал основной, ослабляется двумя другими.

По усилению два эл. Яги выигрывает у таких антенн как 5/8, 2-5/8, и 3-5/8. Причем, стоит заметить, тем сильнее выигрывает она у коллинеарных антенн, чем больше дистанция между Вами и корреспондентом. А теперь представьте себе 2 эл. Яги в габаритах 1м х 40см. и коллинеар самый ближайший к ней по усилению это 3-5/8, длинной 5 метров. Что проще на балконе установить?

По сравнению с тремя элементами Яги, двухэлементная в усилении проигрывает только в 1дБд, что при реальных условиях не заметно, зато проигрывая в 1 децибел двухэлементная имеет в два раза меньшую траверсу, а это уже важно при стесненных условиях балкона.

Почему именно вариация вибратор-рефлектор, потому, что в отличии от вибратор-директор, данная компоновка имеет большее усиление вперед, но меньшее подавление фронт-тыл. Тогда как вибратор-директор с точностью наоборот.

Конструкция.

Антенна выполнена из алюминиевых труб диаметром 10 мм. И Алюминиевой траверсы квадратного профиля 20х20 мм. Активный элемент «заточен» под 50 Ом, т.е. кабель подключается напрямую, желательно вблизи подключения кабеля к вибратору надеть пару ферритовых колец, на сам кабель.

Вибратор разрезной имеет длину 928 мм. Рефлектор длиной 994мм, расстояние между элементами 426 мм.

Вибратор полностью изолирован от траверсы. Для лучшей прочности, я в своей конструкции между элементами и бумом поставил пластиковые диэлектрики. Которые сделаны из пластиковой водопроводной трубки внешним диаметром 20 мм. Отпиливаем от нее отрезок длинной 70 мм, и распиливаем его вдоль по всей длине. У нас получиться две полукруглые половинки, одна для вибратора другая для рефлектора. Для активного элемента, одно отверстие сверлим точно по середине нашего изолятора, с помощью него вибратор будет крепиться к буму. А каждую половинку разрезного вибратора крепим с помощью пластиковых стяжек к самому изолятору. Рефлектор электрически соединен с бумом антенны. Через винт крепления к траверсе расположенный точно в середине элемента. Хотя для того чтобы получить антенну с более стабильными характеристиками, советую и его изолировать. Так как элементы из алюминия,

подключение кабеля к вибратору выполнено с помощью лепестков, которые привинчены винтами к вибратору. Если нет под рукой алюминиевого квадратного профиля для траверсы, его с успехом можно заменить на что-нибудь диэлектрическое, например, деревянной рейкой.

Вот и все, конструкция антенны очень простая, эксплуатирую я её уже более двух лет, правда ранее антенна была выполнена из проволоки би-металла 3мм. При этом антенна имела чуть меньшее усиление (сама проволока была окислена и царапана). Заменой элементов на Al трубки решило проблему, плюс антенна стала заметно широкополоснее. У меня антенна установлена с помощью кронштейна длинной 1,5 метра от окна. Было проведено много дальних QSO из Москвы с Тверью, Иваново, Рязанью, Липецком, Орлом, Тулой, Смоленском, Украиной и Беларусией, FM при мощности 5 Ватт.

Автор Евгений (RW3AC)
Думаю, у каждого после мысли: ” А не сделать ли мне антенну на диапазон….. по образцу…….” — возникает куча вопросов по материалам, размерам, технологии изготовления, подъема, вращения, согласования и т.п. Это касается всех без исключения антенн и порой, отсутствие информации здорово тормозит или даже делает невозможной реализацию идеи.

Так случилось, что возникла мысль о хороших УКВ антеннах на 2 м, 70 и 23 см. Начитавшись книжек, полазив по интернету и послушав советы «бывалых» остановился на классике – конструкциях DJ9BV на 70 см и DK7ZB на 2 метра. Антенны разные по конструкции, но обладают хорошими показателями и используются большим количеством радиолюбителей как для обычных связей так и при работе в Полевых днях и через Луну.
Антенны на 2 метра были уже сделаны когда возникла идея написать эту статью, чтобы поделиться с коллегами и новичками процессом воплощения идеи в практику….

Сначала делаем станок
В качестве шаблона изгиба вначале была взята труба диаметром 45 мм — для «прицеливания».


Трубка пустая, фен надо искать, но хочется попробовать…
Результат сгибания трубки без песка, фена и второпях : сразу виден залом трубки.


С трубой 45 мм получилось так, что внутренние размеры вибратора на 3 мм больше положенных (красный цвет – размеры петлевого вибратора) и хотя это расстояние мало влияет на параметры диполя захотелось сделать лучше.


Труба для изгиба диаметром 45 мм была заменена на 42 мм. Чтобы было меньше обрезков (экономия материала) нужно измерить длину первого правильно изготовленного элемента, дать припуск и – вперед!!!
Трубка будущего вибратора уже забита мелким сухим хорошо утрамбованным песком, закрыта с двух сторон деревянными пробками и уложена посередине станка.

Вначале феном (температура до 500 градусов С) хорошо прогреваем начало изгиба и осторожно начинаем гнуть трубку.



Двигаясь по окружности греем и гнем…



…гнем…



согнули!


Переворачиваем вибратор и фиксируем готовый изгиб гвоздиком. Качество изгиба и точность выдержки размеров налицо!!!



Далее греем и гнем другую сторону.

Это наделано за 2 часа.

Следующая задача – обеспечить соединение и согласование вибратора с линией питания. Для герметичности взята пластиковая электрическая коробка, в которую
через уплотнители заведены концы петлевого вибратора. Внутрь трубки (диаметр 6 мм) предварительно вставлены отрезки алюминиевого прутка (5.5 мм), трубка обжата клещами для обжимки оплетки кабеля. Нарезана резьба М3 для крепления контактных лепестков – такая конструкция позволяет накрепко притянутъ их к элементу не боясь сорвать резьбу.

В качестве элементов антенны использован силовой кабель с алюминиевой жилой диаметром 5.5 мм. Диаметр по изоляции 8.5 мм

Размеры элементов антенны на 70 см должны быть выдержаны с точностью до 0.5 мм или даже лучше. Потратив немного времени на изготовление небольшого приспособления Вы сэкономите в дальнейшем массу времени, тем более,что элементов надо нарезать довольно много – я резал 100 штук !!!

С такой штукой можно получить достаточную точность изготовления элементов, однако, при использовании старой металической (ГОСТовской) линейки её длина оказалась от 0 до 500 мм и от 500 мм до 1000 мм с разницей в 1.5 мм !!!


Для подгонки размеров элементов использовалась ленточная шлифовальная машинка положенная на бок. Фаску с концов элементов снимаем карандашной точилкой – идея — http://www.ifwtech.co.uk/g3sek/diy-yagi/dipoles.htm


В буме (использовался квадрат 25Х25Х1.5) строго вертикально (можно использовать стационарный сверлильный станок или специальный штатив для дрели – при сверлении вручную элементы могут расположиться веером) просверлено отверстие 8.0 мм, в которое вставлен отрезок длиной 35 мм от изоляции кабеля (диаметром 8.5 мм). Элемент с небольшим усилием вставлен в этот отрезок, выровнен по центру и с двух сторон зафиксирован термоусадочной трубкой с первоначальным диаметром 9 мм.

Вот такая YAGI будет на 432 мГц !!!

Это была всего лишь тренировка…перед изготовлением 4х стрел по 5.84 метра, а на самом деле они получились такие (пока без вибраторов).

Бумы антенн — из двух половин по 3 метра скрепленных двумя пластинами 23х100мм из алюминия толщиной 6 мм. С одной стороны пластины накрепко приклепаны к буму вытяжными заклепками 5Х10 мм ( по 3 шт. на сторону), с другой – 3мя 4 мм винтами. Для перевозки хорошо: располовинил антенну, кинул на багажник и вперед. Для изготовления тоже – 6ти метровую «палку» дома не очень то развернешь.

                                         ВОЛНОВОЙ КАНАЛ

На УКВ диапазонах мощность передатчиков невелика и, чтобы связь была надежн

VHF 144MHz 5/8 Ground Plane

______________________________________________________

РЭ-А144В58/1

ON6MU

Антенна 5/8 д’Онда


На УКВ: le antenne piu’usate sono le 1/4 l’onda e le 5/8 d’onda; le seconde hannun guadagno di circa 3db sulle prime.

La figura seguente riporta la distribuzione delle correnti  per entrambe le configurazioni.

Un’altro pregio della 5/8 d’onda è quello di ottenere un angolo inferiore di radiazioni.

Свантаджи:

Richiede un dispositivo adattatore alla base di abbinarlo al coax, non può essere collegato direttamente.

Антенна Questa имеет около 1,2 дБ в гуаданьо rispetto l’антенна dipolo и ла 1/2 по вертикали.

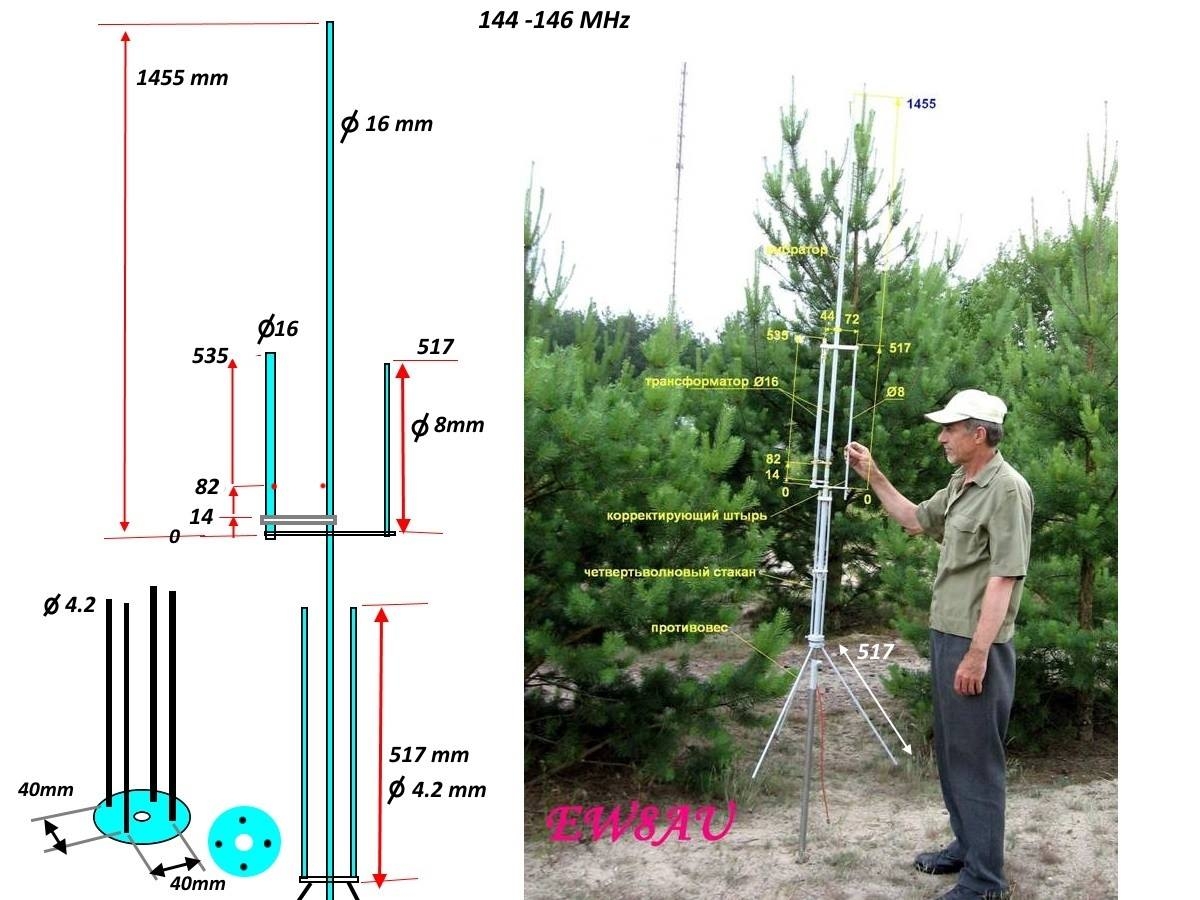

Список деталей

  • Тип 1:

  • алюминиевая или медная трубка из 1 метра трубы диаметром 15 мм и 1 метра трубы диаметром 12 мм

  • 3 х 5 мм алюминиевая или медная трубка 22 см

  • 1 женское шасси PL 259

  • немного серебряной проволоки 1 мм

  • Прочная коробка из ПВХ размером примерно 30x50x18 мм и толщиной 1,5 мм или более.

  • кусок твердого изоляционного материала, который плотно прилегает к трубке основания, например: стекловолокно
    , нейлон, твердый ПВХ, твердая древесина, бамбук и т. д… если он очень прочный, устойчивый к стрессу и атмосферным воздействиям.

  • и несколько хомутов из нержавеющей стали

  • Тип 2:

  • алюминиевая или медная трубка из 1 метра трубы диаметром 15 мм и 1 метра трубы диаметром 12 мм

  • 3 х 5 мм алюминиевая или медная трубка 22 см

  • +- 30 см электромонтажный провод 2,5мм

  • кусок твердого изоляционного материала, который плотно прилегает к трубе основания, например: стекловолокно
    , нейлон, твердый ПВХ, твердая древесина, бамбук и т. д… если он очень прочный, устойчивый к стрессу и атмосферным воздействиям.

  • какой-то коаксиал 50 Ом

  • и несколько хомутов из нержавеющей стали

Примечание. Существует множество способов создания вашу антенну, и я уверен, что некоторые могут придумать лучшую механическую конструкцию, чем описанная здесь, хотя конструкция и материал, используемые здесь, дешевы и их легко найти.
Оба типа антенн 144 МГц 5/8 волн, описанных здесь, имеют одинаковую диаграмму направленности и коэффициент усиления, но тип 2 имеет то преимущество, что он электрически (и по постоянному току) заземлен и может рассеивать больше сила.


Антенна:

— распилить алюминиевую трубку 1 метр 15 мм пополам. Одна часть (50 см) будет использоваться как штанга, а другая — как первая часть (тоже 50 см) антенны.
— пропилите несколько канавок (около 1,5 см) в обеих половинках трубки, чтобы можно было все затянуть хомутом.
— алюминиевая трубка длиной 1 метр диаметром 12 мм вставляется в базовую трубу диаметром 15 мм и может быть затянута хомутом. Измерьте от основания вверх 1,3 метра. Вы всегда можете настроить антенну как можно лучше. КСВ, вдвигая или выдвигая верхнюю трубку.

  • — отпилите кусок выбранного вами жесткого изоляционного материала и вставьте его на 10 см в часть антенны и штанги, оставив зазор 3 мм между ними.
    — забейте один конец каждого из 3-х радиусов (3 x 22 см), чтобы он стал немного плоским. Это облегчит затягивание с помощью хомута. Эти радиалы устанавливаются на раздел стрелы.

  • Катушка:

    Намотайте 3,2 витка посеребренной медной проволоки толщиной 1 мм с внутренним диаметром катушки 8 мм (внешний 10 мм) и катушкой с небольшим интервалом ок. 0,2 мм.

  • Подключите катушку к антенне, а другой конец к центру коаксиального кабеля на 50 Ом.
    Я использовал маленькую пластиковую коробочку, куда поместил катушку и разъем PL.

Технические характеристики антенны типа 1
RE-A144V58/1

  • центральная частота: 145 МГц

  • полоса пропускания: 2 МГц

  • максимальный диапазон перестраиваемой частоты: 142…150 МГц +-

  • импеданс: 50 Ом

  • Усиление: 4,1 дБи

  • максимальная мощность с использованием описанных компонентов: 150 Вт +-

  • высота: 1,25 м

Антенна тип 2
RE-A144V58/2

  • Антенна:
    — распилил алюминиевую трубку 1 метр 15 мм пополам.Одна часть (50 см) будет использоваться как штанга, а другая — как первая часть (тоже 50 см) антенны.
    — пропилите несколько канавок (около 1,5 см) в обеих половинках трубки, чтобы можно было все затянуть хомутом.
    — алюминиевая трубка длиной 1 метр диаметром 12 мм вставляется в базовую трубу диаметром 15 мм и может быть затянута хомутом. Измерьте от основания вверх 1,3 метра. Вы всегда можете настроить антенну как можно лучше. КСВ, вдвигая или выдвигая верхнюю трубку.
    — отпилите кусок выбранного вами жесткого изоляционного материала и вставьте его на 10 см в часть антенны и штанги, оставив между ними зазор 3 мм.
    — забейте один конец каждого из 3-х радиусов (3 x 22 см), чтобы он стал немного плоским. Это облегчит затягивание с помощью хомута. Эти радиалы устанавливаются на раздел стрелы.

  • — Установите оплетку коаксиального кабеля 50 Ом на секцию штанги

    .

  • Катушка на базе «рингостар»:
    Изготовлена ​​из 26 см установочного провода сечением 2,5 мм.Снять изоляцию провода и залудить паяльником весь провод. Катушка состоит из 1,2 витка и имеет диаметр 5 см. Одна сторона подключается к антенне, а другая сторона к штанге.

  • Найдите положение КСВ 1:1 соединения, к которому должен быть припаян центр вашего коаксиального кабеля. Половина катушки — хорошее место для начала. Убедитесь, что длина вашей антенны не превышает 1,25 м. Когда вы нашли «потное» пятно, припаяйте центр к катушке.Вы всегда можете точно настроить антенну для достижения наилучшего КСВ, сдвигая или из верхней трубы антенны.

Технические характеристики антенны типа 2
RE-A144V58/2

  • центральная частота: 145 МГц

  • полоса пропускания: 2 МГц

  • максимальный диапазон перестраиваемой частоты: 143…149 МГц +-

  • импеданс: 50 Ом

  • Усиление: 4,2 дБи

  • Заземлен по постоянному току (без накопления статического электричества)

  • максимальная мощность с использованием описанных компонентов: 250 Вт +-

  • Высота: 1,25 м

Обязательно загерметизируйте все, чтобы избежать влаги, коррозии и т. д…

Больше интересного:

спроектируйте собственную 5/8-волновую вертикальную антенну

Антенна 5/8 волн состоит из вертикального излучателя, который питается от основание антенны. Какое-то согласующее устройство должно быть добавлено между антенну и фидер, если вы хотите кормить его коаксиальным кабелем.Добавление катушки последовательно с антенной в основании — один из таких методов согласования.

Так зачем кому-то использовать 5/8-волновую антенну, если им нужно пройти через вся эта дополнительная работа? В конце концов, заземленная антенна обеспечивает лучшее совпадение. Есть пара ответов. Первый — GAIN . Компьютер показывает, что антенна (установленная на высоте 1 фута над землей) имеет коэффициент усиления около 1,5 дБд выше , чем усиление диполя (также установленного на высоте 1 фута над землей.)

Вторая причина, по которой вы можете захотеть использовать вертикальную волну 5/8, состоит в том, чтобы получить меньший угол излучения. Пиковый угол излучения полуволновой антенны составляет 20°. градусов. Вы обнаружите, что угол излучения 5/8-волновой антенны составляет всего 16 градусов, что делает ее еще лучшей антенной DX.

Возможно, вы заметили, что здесь развивается закономерность. Четвертьволновая заземляющая плоскость антенна имеет диаграмму направленности, обеспечивающую максимальное усиление примерно при 25 градусах 1,5-волновая антенна уменьшает этот угол до 20 градусов, а 5/8-волновая антенна еще больше снижает этот угол до 16 градусов.Так почему бы просто не расширить антенна выходит на одну полную волну? Ну, было бы хорошо, если бы это работало, но к сожалению волновая картина начинает создавать очень большие углы излучения за волной 5/8. Таким образом, мы достигли максимального усиления на данный момент и расширяем антенна в дальнейшем просто уменьшает усиление там, где мы этого хотим (малые углы). Конечно, если вас интересует очень короткий скип, выдвижение антенны будет дают хорошее усиление над диполем.

Все длины антенн зависят от различных факторов.Некоторые из этих факторов являются: высота над землей, диаметр провода, близлежащие строения, влияние других антенн в этом районе и даже проводимость почва.

На этой странице можно рассчитать длину 5/8-волновой антенны. Это использует стандартную формулу 585/f (178,308/f для метрических) МГц для расчета длины элементов. Если вы уже экспериментировали с 5/8-волновыми антеннами и знаете лучшей формулы для вашего QTH, не стесняйтесь изменять формулу в соответствии с вашими потребностями.Эта формула для проволочной антенны. Конечно, если вы построите свою антенну из трубки общая длина антенны будет меньше, например Я обнаружил, что 21,5 фута кажется максимальным усилением для частоты 28,5 МГц при использовании 1-дюймовой трубки. И 22,5 фута кажется лучшей длиной для провода той же частоты. Так как формула рассчитывает антенну на быть примерно на 2 фута короче , обязательно поэкспериментируйте и, возможно, добавьте немного до вашей окончательной длины.


Введите формулу для расчета антенны

Переключиться на:

Делится на Частота МГц


Вертикальная длина вашей 5/8-волновой антенны составляет

.

Описание продукта

Firestik 2MCKB — 2-метровая 5/8-волновая антенна базовой станции любительской радиосвязи

В течение многих лет радиолюбители восхищались 2-метровыми мобильными антеннами Firestik (Модель 2М-4) из-за их выдающихся характеристик.Один пользователь был в таком восторге от работы мобильного штыря, что собрал воедино базовую антенну, в которой мобильный штырь использовался в качестве излучающего элемента. Конечным результатом их «эксперимента» стало открытие, что базовая антенна работает даже лучше, чем мобильная антенна. Их энтузиазм был настолько велик, что они попросили нас рассмотреть возможность создания коммерческой версии для продажи. Итак, возможность постучала, и мы открыли дверь.

Комбинация углового кронштейна, U-образного болта, пластины втулки и шпильки антенны занимает центральное место в сборке базовой антенны.Этот узел можно установить на вершине любой мачты диаметром до 1,5 дюйма (38 мм). х 51см). Каждый предварительно просверлен для крепления к пластине ступицы. Антенный стержень использует стандартное основание SO-239 для легкого подключения к любому коаксиальному кабелю с оконечной нагрузкой UHF (PL-259). Если вас беспокоят статические и электрические разряды, см. наш линейный разрядник AR-10.

Втулочная пластина — это уникальный элемент, который мы разработали, чтобы объединить эту базовую антенну в коммерческий комплект.Для любителей он предлагает множество возможностей для творчества.

Высота всей сборки от верха до низа составляет всего 49 дюймов (124 см), а диаметр радиального круга составляет 44 дюйма (112 см). Все крепежные и монтажные детали входят в комплект.

Характеристики:

  • Диапазон: 2 метра
  • Частота: 144–148 МГц
  • Элемент: 5/8 волн
  • Усиление дБи:
  • Максимальная номинальная мощность: 400 Вт (800 Вт PEP)
  • Четыре (4) наземных радиала для уменьшения угла излучения
  • Высота: 49 дюймов
  • Радиальная длина: 20 дюймов
  • Соединитель: Резьба 3/8-24



Мосли Электроникс | Коммуникационные антенны

1-800-325-4016
[email protected]ком

Наземные самолеты Mosley ‘Diplomat’

DI-2 Mosley Diplomat

ВЕРТИКАЛЬНАЯ НАЗЕМНАЯ АНТЕННА 144–175 МГц


5/8-волновая всенаправленная вертикально поляризованная 2-метровая антенна с малым углом излучения, идеально подходящая для работы от базы к мобильному устройству. Оснащен системой Mosley «Induct-O-Match» для согласования нагрузки и импеданса, а также гнездовым коаксиальным разъемом, который легко крепится к радиальной опоре для обеспечения длительного соединения.Передача и прием

Business Band возможны на выбранной вами частоте в этом диапазоне. Diplomat 2 идеально подходит для тех, кому требуется 2-метровая связь между базами или между базами и мобильными устройствами.

Наземные самолеты Mosley ‘Dispatcher’

ВЕРТИКАЛЬНАЯ ЗАЗЕМЛЕННАЯ АНТЕННА 27–50 МГц
« ДИСПЕТЧЕР «, DP-275 ULBB
ULBB Однолинейная вертикальная заземляющая антенна, DP-275 Dispatcher, представляет собой вертикальную заземляющую антенну с исключительно малым углом излучения.
Он включает шунтирующий согласующий фидер с импедансом 50 Ом, рассчитанным на мощность 1000 Вт и номинальным КСВ 1,5 или менее на резонансной частоте.
Mosley «DP-275» обеспечивает усиление в 3,4 раза по сравнению со стандартной плоской антенной. Эта антенна заземлена для защиты от молнии, что также уменьшает статическое электричество от дождя и снега. Трубка из алюминиевого сплава

6063-T832 с высокой прочностью на растяжение делает эту антенну надежной антенной, подходящей для коммерческого использования.

Вертикальный элемент этого телескопа DP-275 вставлен в обернутую фенольную трубку, которая имеет большую прочность, чем алюминиевый элемент.Радиальные элементы (горизонтальные элементы) заканчиваются высокопрочным основанием из АБС-пластика, которое опять же обладает большей прочностью, чем алюминиевый элемент.

Монтаж антенны упрощен: достаточно установить антенну на мачту, затянуть два винта и контргайки. Все оборудование изготовлено из нержавеющей стали или покрыто сталью в соответствии с государственными спецификациями.

Эта вертикальная заземляющая пластина имеет обжим (сужающиеся концы алюминиевых трубок), предназначенный для снижения ветровой нагрузки и любой возможности вибраций, которые могут вызвать усталость металла.

ОПИСАНИЕ

АНТ-ДИ-2

АНТ-ДИ-220

АНТ-ДИ-430

Серия Diplomat, плоскость заземления 5/8 волн, 144 МГц

Серия Diplomat, плоскость заземления 5/8 волн, 220 МГц

Серия Diplomat, 5/8-волновая плоскость заземления, 430 МГц

ПЕРСОНАЛИЗАЦИЯ ДИПЛОМАТ 2…

Настройка под себя — функция антенны, позволяющая следить за действиями 21 века.Эта замечательная двухметровая антенна может быть легко настроена на любую желаемую частоту в диапазоне от 150 до 175 МГц. Простые, лаконичные инструкции поставляются вместе с Diplomat 2. Теперь вы можете настроиться на полицейскую и пожарную, промышленную, аварийную сеть, коммунальную, лесную, морскую транспортную связь и еще много интересных, полезных и познавательных передач, доступных на 150 через 175 МГц.

Модель

Частота, МГц

Коэффициент усиления, дБ

Номинальная мощность, Вт

Высота антенны

Длина радиального элемента

Ветровая нагрузка, EIA 80 миль в час

Размер мачты с оборудованием (наружный диаметр)

Масса в сборе

Гарантия

ДИ-2

144

3.4

1000 CW / 2000 SSB

4 фута / 1,22 м

19 дюймов / 48,26 см

6 фунтов / 2,72 кг

1,5 дюйма 3,81 см

2 фунта / 0,9072 кг

2 года

ДИПЛОМАТ-2 (144 МГц)

ОПИСАНИЕ

АНТ-ДИ-10

АНТ-ДИ-6

АНТ-ДП-275-27

Серия Dispatcher, плоскость заземления 5/8 волн, 10 м

Серия Dispatcher, плоскость заземления 5/8 волн, 6 метров

Серия Dispatcher, плоскость 5/8 волн, 11 м «Devant Special»

Модель

Частота, МГц

Коэффициент усиления, дБ

Номинальная мощность, Вт

Высота антенны

Длина радиального элемента

Ветровая нагрузка, EIA 80 миль в час

Размер мачты с оборудованием (наружный диаметр)

Масса в сборе

Гарантия

ДИ-6/ДП-275-50

50

3.4

1000 CW / 2000 SSB

12 футов / 3,66 м

1,34 м / 4,4 фута

31 фунт / 14,06 кг

1,625 дюйма / 4,13 см

5 фунтов / 2,27 кг

2 года

ДИ-10/ДП-275-30

30

3,4

1000 CW / 2000 SSB

19 футов / 5,79 м

8,6 футов / 2,62 м

41 фунт / 18,60 кг

1,625 дюйма / 4,13 см

9 фунтов 4,08 кг

2 года

Mosley оставляет за собой право изменять характеристики продукции и материалов без предварительного уведомления и обязательств.

Конструкции плоской антенны заземления

ДИ-6

ДИ-10

Larsen NMO150CK 144–174 МГц штыревая антенна с монтажным основанием NMO — первая беспроводная связь

Политика возврата

100% гарантия возврата денег подтверждает нашу политику возврата. У вас есть 30 дней с момента доставки вашего заказа, чтобы уведомить нас о любом намерении вернуть товар. Вы можете заполнить форму возврата на странице доставки и возврата.Чтобы иметь право на возврат , все продукты должны быть возвращены в исходном состоянии (со всеми частями) и иметь всю упаковку и бирки производителя.

Если товар окажется дефектным в течение 30-дневной политики возврата или будет отправлен неправильно, мы будем более чем счастливы покрыть обратную доставку, чтобы заменить товар или зачислить его на ваш счет. Из-за характера продуктов, которые мы продаем, взимается комиссия за пополнение запасов в размере 20%, взимаемая со всех возвратов по истечении 30 дней.

Возврат
После получения и проверки вашего возврата мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также уведомим вас об одобрении или отклонении вашего возмещения. Если вы одобрены, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты в течение 3-4 рабочих дней.

Обмен

Мы заменяем товары только в том случае, если они неисправны, а не физически повреждены.Если вам нужно обменять товар на тот же товар, отправьте нам электронное письмо по адресу [email protected] и отправьте товар по адресу First Source Wireless, LLC, 1912 Liberty Road Unit 14, Eldersburg MD 21784, США. Если вам необходимо обменять товар на другой товар, отправьте электронное письмо по адресу [email protected]

Доставка
Чтобы вернуть продукт, вы должны отправить его по почте по адресу First Source Wireless, LLC, 1912 Liberty Road Unit 14, Eldersburg MD 21784 , США

Вы будете нести ответственность за оплату расходов по доставке при возврате товара.Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения. В зависимости от того, где вы живете, время, которое может потребоваться для того, чтобы ваш обмененный товар был доставлен к вам, может варьироваться.

Если вы отправляете товар стоимостью более 75 долларов США, вам следует рассмотреть возможность использования службы доставки с возможностью отслеживания или приобретения страховки доставки. Мы не гарантируем, что получим ваш возвращенный товар.

Длины антенн радиолюбителей HF/VHF

Настройся!
ПОИСК

Темы для Техники!
Загружено информацией для нового радиолюбителя операторы!

О нас Hamuniverse
Конструкции антенн
Безопасность антенн!
Спросить Элмер
О компании Батарейки
Состояние ремешка

Код Практика
Компьютерная помощь
Электроника
Аварийное питание!
Информация FCC
Справочник частот!
Экзамены!
Обзоры продуктов
Советы и проекты

Юмор
Ветчина Новости радио!
Радиолюбители Видео!
ВЧ и Shortwave

Лицензионные данные
Ссылки
MIDI Music
MIDI Music
Reading Room
Repeater Basics

  • 2 Repeater Builders
    RFI Советы и рекомендации
    Ветчина Спутники
    Сканер Радио!
    Прослушивание коротких волн
    SSTV
    Поддержка Сайт
    МАГАЗИН

    УКВ и Вверх
    Контакт
    Сайт Карта
    Политика конфиденциальности
    Юридический отдел

    Отправить Проект/Статья!

    РЕКЛАМНАЯ ИНФОРМАЦИЯ

  •

    Радиолюбитель КВ/УКВ Таблица длин антенн.

    Вот удобный график для определения 1/4 волновых вертикалей, 1/2 волновые диполи и полные длины волновых петель.
    Все длины антенн в приведенная ниже информация указана в футах и ​​представляет собой результаты, основанные на стандартная формула 468/FMhz = общая длина в футах.
    Рамочная антенна длины основаны на использовании 1005 / FMhz = общая длина петли в футах.
    Как с любой антенной длины должны быть отрезаны длиннее, чем результаты формулы и затем обрезать по мере необходимости для лучшего swr.Чарт охватывает все радиолюбители от 160 метров только через 2 метра. Обратите внимание на длину для новых 60 метров. частота диапазона вступает в силу 5 марта 2012 года.

    Длина антенн для радиолюбителей HF/VHF Таблица в футах
    Ham Band (метры) Частота
    (МГц)
    1/4 волна
    (футы)
    1/2 волна
    Диполь
    (ножки
    )
    1 волна
    Петля
    (футы)
    160 1.800 130 футов 0 дюймов 260′ 0» 558′ 4»
    1,850 126 футов 6 дюймов 253′ 0» 543′ 3»
    1,900 123 дюйма 2 дюйма 246 футов 4 дюйма 528′ 11»
    2.000 117′ 0» 234′ 0» 502′ 6»
    80 3.500 66 футов 10 дюймов 133 фута 9 дюймов 287′ 2»
    3,750 62 дюйма 5 дюймов 124 фута 10 дюймов 268′ 0»
    3,900 60′ 0» 120 футов 0 дюймов 257′ 8»
    4.000 58 футов 6 дюймов 117′ 0» 251′ 3»
    60
    Под новый правила, вступившие в силу 5 марта 2012 г.

    Максимально допустимый уровень мощности БУДЕТ СОСТАВЛЯТЬ 100 Вт PEP (ERP) эффективная излучаемая мощность относительно диполь

    . Если используется другой тип антенны, лицензиат станции должен поддерживать запись либо данных производителя антенны на антенне усиление или расчеты усиления антенны.
    Указанные здесь частоты являются ТОЛЬКО частотами. радиолюбители могут использовать с соответствующей лицензией в соответствии с новым правила.

    5.330.5 43 фута 9 дюймов 87 футов 8 дюймов 188 футов 5 дюймов
    5.346,5 43 фута 7 дюймов 87 футов 5 дюймов 188′ 0»
    НОВИНКА 5.357 87 футов 4 дюйма
    5.371.5 43 фута 5 дюймов 87 дюймов 1 дюйм 187′ 1»
    5.403.5 43 дюйма 3 дюйма 86 футов 6 дюймов 186′ 0»
    40 7.000 33 дюйма 5 дюймов 66 футов 10 дюймов 143′ 7»
    7,150 32 дюйма 9 дюймов 65 футов 5 дюймов 140 футов 7 дюймов
    7,300 32 дюйма 1 дюйм 64 дюйма 1 дюйм 137 футов 8 дюймов
    Ветчина (метры) Частота
    (МГц)
    1/4 волны (футы) 1/2-волновой диполь
    (ножки
    )
    1 волна Петля
    (футы)
    30 10.100 23 дюйма 2 дюйма 46 футов 4 дюйма 99′ 6»
    10,150 23 дюйма 1 дюйм 46 дюймов 1 дюйм 99′ 0»
    20 14.000 16 дюймов 9 дюймов 33 дюйма 5 дюймов 71 дюйм 9 дюймов
    14,150 16 футов 6 дюймов 33 дюйма 1 дюйм 71′ 0»
    14.300 16 футов 4 дюйма 32 дюйма 9 дюймов 70′ 3»
    14,350 16 футов 4 дюйма 32 дюйма 7 дюймов 70′ 0»
    17 18.068 12 дюймов 11 дюймов 25 футов 11 дюймов 55 футов 7 дюймов
    18,168 12 дюймов 11 дюймов 25 футов 9 дюймов 55 футов 4 дюйма
    15 21.000 11 дюймов 2 дюйма 22 дюйма 3 дюйма 47′ 10» ​​
    21.200 11′ 0» 22 дюйма 1 дюйм 47′ 5»
    21,450 10′ 11» 21 дюйм 10 дюймов 46 футов 10 дюймов
    12 24.890 9′ 5» 18 футов 10 дюймов 40′ 5»
    24.990 9′ 4» 18′ 9» 40′ 3»
    10 28.000 8′ 4» 16 дюймов 9 дюймов 35 футов 11 дюймов
    28 500 8′ 3» 16 дюймов 5 дюймов 35′ 3»
    29.700 7′ 11» 15′ 9» 33 дюйма 10 дюймов
    Примечание: для 28.400 МГц использовать формулы ниже
    Ветчина (метры) Частота
    (МГц)
    1/4 волны (ножки) 1/2-волновой диполь
    (ножки
    )
    1 волна Петля
    (футы)
    6 50.000 4 дюйма 8 дюймов 9′ 4» 21 дюйм 1 дюйм
    54.000 4 дюйма 4 дюйма 8′ 8» 18′ 7»
    2 144.000 1 дюйм 8 дюймов 3′ 3» 7′ 0»
    148.000 1 дюйм 7 дюймов 3′ 2» 6′ 9»
    Антенна длина рассчитывается по следующим формулам:
    1/2 волновой диполь (футы) = 468 / частота в МГц.(1/4 волны, используйте 234 / частота в МГц)
    Полноволновая петля (футы) = 1005 / частота в МГц

    Обрежьте общую длину провода немного длиннее для подключение изоляторов /обрезка по мере необходимости для скорость



    Антенная практика — uhf_antennas

    Двухдиапазонный 145/435- МГц Антенны

    145/435- МГц Вертикальная дипольная антенна

    Антенна для 2-метрового диапазона, LPD (433), диапазон 70 см и для RMR (446)

    Дискон Антенна для 2-метрового диапазона

    Двойной Диапазон по вертикали для 145 и 430 МГц

    Два Диапазоны 144/430 МГц Антенна

    5/8лямбда Антенна ОВЧ/УВЧ

    RW4HFN Зажимная антенна для 145 и 435 МГц

    RW4HFN Простой 145/430- Антенна МГц

    RW4HFN Вертикальный Зажимная антенна для 145 и 435 МГц

    Короткий ‘Rubber Duck’ для переносных УКВ/УВЧ

    UR0GT Широкополосная авиационная антенна Изменено RW4HFN

    UR0GT двухдиапазонный Антенна для диапазона 145 и 435 МГц

    Двухдиапазонная антенна для диапазона 145 и 435 МГц (UR0GT)

    Вертикальные антенны

    Широкополосный вертикальный для диапазона 430 МГц

    Коллинеарная антенна для диапазона 432 МГц (UR0GT)

    Вертикальная антенна 5/8 Лямбда для 70-см ленты



    Низкопрофильные антенны

    Низкий Профильные антенны для диапазона 435 МГц

    Компактный Клеточная антенна на 435 МГц

    Автомобильные антенны

    Автомобильная антенна для 435- МГц



    J- Антенны

    J-полюс Антенна на 433 МГц

    Антенна UR0GT Super-J для 438 МГц

    Простой Антенны

    Простая антенна для диапазон 435 МГц

    Биквадрат Антенны

    Антенны BiQuad

    для диапазона 432 МГц

    Направленные антенны

    10-элементная антенна для диапазона 432 МГц

    10-элементная антенна для диапазона 433 МГц

    10-элементная антенна для диапазона 436 МГц

    4- Овалы Антенна для 430-МГц

    4- Овалы Антенна на 430-МГц для гор

    Антенна «Триплет-четверка» для 433 МГц

    Широкополосный доступ Five Elements Антенна для диапазона 70 см

    Антенна Chireix-Mesny для 435 МГц

    Направленный Антенна на 434-МГц

    Простой 430-МГц 3-эл YAGI для гор

    Простой 430-МГц 4-эл ЯГИ для гор

    Антенна Six Elements для 70-см ремешок

    Короткая пятиэлементная антенна для 70-см ремешка

    Три элемента Антенна YAGI для 20-метрового диапазона

    Вертикальный ZL-лучевая антенна для 430 МГц



    900 МГц

    Антенна для 900 МГц



    1295 МГц

    UR0GT Шире-Месни Антенна для 1295 МГц





    2400 МГц



    Би- Счетверенная антенна для 2420 МГц



    Исторические УКВ/УВЧ Антенны

    Русский Военные антенны.Некоторые данные. Часть I

    Русский Военные антенны. Некоторые данные. Часть II









    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
