Особенности и характеристики микросхемы К561ЛА7

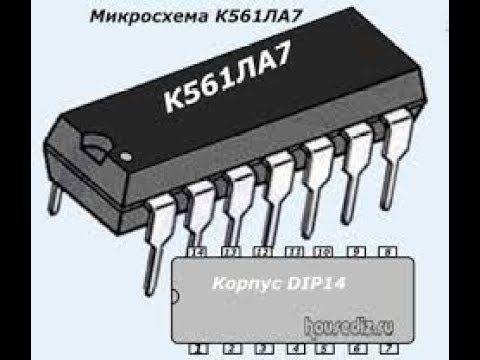

Микросхема К561ЛА7 представляет собой четыре логических элемента 2И-НЕ. Основные характеристики данной микросхемы:

Напряжение питания: 3-15 В
Входное сопротивление: очень высокое
Потребление энергии: очень низкое
Корпус: пластмассовый 14-выводной DIP
Аналоги: К176ЛА7, CD4011

Благодаря высокому входному сопротивлению и низкому энергопотреблению, микросхема К561ЛА7 хорошо подходит для создания различных генераторов, таймеров, мультивибраторов и других устройств с низким энергопотреблением.

Принцип работы логического элемента 2И-НЕ

Логика работы элемента 2И-НЕ в составе К561ЛА7 следующая:

Если на обоих входах логические единицы, на выходе будет логический ноль
В любом другом случае (хотя бы на одном входе ноль) на выходе будет логическая единица

Такая логика позволяет создавать различные схемы с необходимыми функциями, комбинируя несколько элементов 2И-НЕ.

Простейшие схемы на К561ЛА7

Рассмотрим несколько базовых схем, которые можно собрать с использованием микросхемы К561ЛА7:

1. Мультивибратор

Простейший мультивибратор можно собрать на двух элементах 2И-НЕ микросхемы К561ЛА7. Схема будет генерировать прямоугольные импульсы, частота которых зависит от номиналов резистора и конденсатора в цепи обратной связи.

2. Реле времени

На основе К561ЛА7 легко реализовать простое реле времени. Один элемент используется как инвертор, а второй как компаратор. Время задержки определяется RC-цепочкой.

3. Генератор звуковой частоты

Используя все четыре элемента К561ЛА7, можно собрать генератор звуковой частоты с регулировкой тона. Два элемента образуют мультивибратор, а два других используются для усиления сигнала.

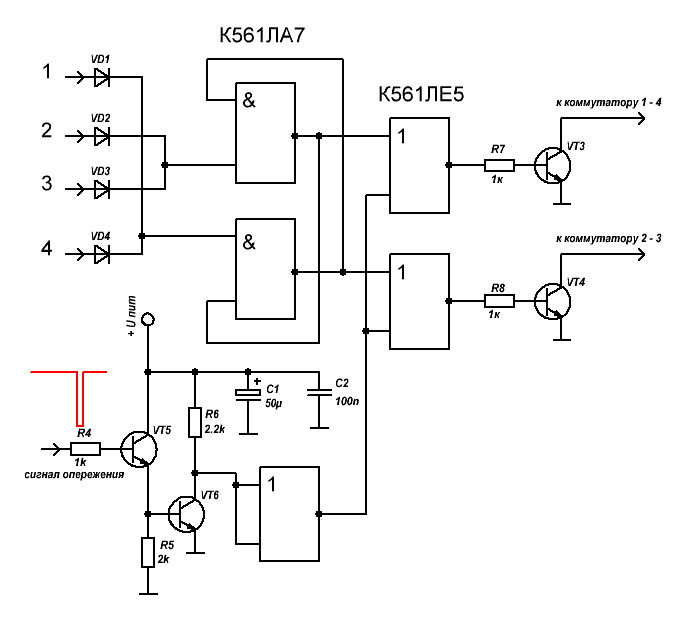

Применение К561ЛА7 в более сложных устройствах

Микросхема К561ЛА7 часто используется в составе более сложных электронных устройств, таких как:

Металлоискатели
Охранные системы
Электронные музыкальные инструменты
Системы управления освещением
Тестеры электронных компонентов

Рассмотрим подробнее схему простого металлоискателя на двух микросхемах К561ЛА7.

Схема металлоискателя на К561ЛА7

Принцип работы данного металлоискателя основан на изменении частоты поискового генератора при приближении к металлическим предметам. Схема содержит два генератора:

Опорный генератор на кварцевом резонаторе 1 МГц
Поисковый генератор с катушкой индуктивности

Сигналы от обоих генераторов подаются на смеситель, а затем на усилитель. В результате в наушниках прослушивается звук, частота которого меняется при обнаружении металла.

Основные компоненты схемы:

Две микросхемы К561ЛА7
Кварцевый резонатор 1 МГц
Поисковая катушка (50 витков провода)
Подстроечный конденсатор и резистор для настройки
Батарея питания 9В

Чувствительность такого металлоискателя зависит от диаметра поисковой катушки — чем она меньше, тем выше чувствительность, но меньше зона обнаружения.

Настройка металлоискателя на К561ЛА7

Для настройки собранного металлоискателя необходимо выполнить следующие шаги:

Подобрать емкость конденсатора в контуре поискового генератора для получения частоты около 100 кГц
Установить подстроечный резистор в среднее положение
Добиться «нулевых» биений генераторов в наушниках
Проверить изменение тона при поднесении металлических предметов к катушке
Выбрать оптимальную рабочую частоту для комфортного обнаружения

При правильной настройке металлоискатель сможет обнаруживать небольшие металлические предметы на глубине до 20-30 см.

Преимущества использования К561ЛА7

Микросхема К561ЛА7 обладает рядом преимуществ для применения в любительских конструкциях:

Низкое энергопотребление
Широкий диапазон питающих напряжений
Высокая помехоустойчивость
Простота применения
Доступность и низкая стоимость

Благодаря этим качествам К561ЛА7 остается популярной микросхемой для создания простых электронных устройств даже в эпоху современных микроконтроллеров.

Заключение

Микросхема К561ЛА7 представляет собой универсальный логический элемент, на основе которого можно создавать множество полезных электронных устройств. Ее простота, надежность и доступность делают К561ЛА7 отличным выбором для начинающих радиолюбителей и разработчиков. Освоив принципы работы с этой микросхемой, можно переходить к созданию более сложных проектов на современной элементной базе.

К561ла7 аналог зарубежный. Генератор прямоугольных импульсов на К561ЛА7. Простые радиосхемы начинающим

Простые радиосхемы начинающим

В этой статье мы рассмотрим несколько простых электронных устройств на основе логических микросхем К561ЛА7 и К176ЛА7. В принципе эти микросхемы практически одинаковые и имеют одинаковое предназначение. Несмотря на небольшую разницу в неокторых параметрах они практически взаимозаменяемы.

Коротко о микросхеме К561ЛА7

Микросхемы К561ЛА7 и К176ЛА7 представляют собою четыре элемента 2И-НЕ. Конструктивно выполнены они в пластмассовом корпусе черного цвета с 14-ю выводами. Первый вывод микросхемы обозначен в виде метки (так называемый ключ) на корпусе. Это может быть или точка или выемка. Внешний вид микросхем и цоколевка выводов показаны на рисунках.

Питание микросхем составляет 9 Вольт, питающее напряжение подается на выводы: 7 вывод- «общий», 14 вывод- «+».
При монтаже микросхем необходимо быть внимательным с цоколевкой- случайная установка микросхемы «наизнанку» выводит ее из строя. Пайку микросхем желательно производить паяльником мощностью не более 25 Ватт.

Напомним что эти микросхемы назвали «логическими» поэтому что они имеют всего лишь два состояния- или «логический ноль» или «логическая единица». Причем при уровне «единица» подразумевается напряжение близкое к напряжению питания. Следовательно- при уменьшении напряжения питания самой микросхемы и уровень «Логической единицы» будет меньше.
Давайте проведем небольшой эксперимент (рисунок 3)

Сначала превратим элемент микросхемы 2И-НЕ просто в НЕ, соединив для этого входы. На выход микросхемы подключим светодиод, а на вход будем подавать напряжение через переменный резистор, контролируя при этом напряжение. Для того чтобы светодиод загорелся необходимо на выходе микросхемы (это вывод 3) получить напряжение равное логической «1». Контролировать напряжение можно при помощи любого мультиметра включив его в режим измерений постоянного напряжения (на схеме это PA1).

А вот с питанием немного поиграем- сначала подключим одну батарейку 4,5 Вольта.Так как микросхема является инвертором, следовательно для того чтобы получить на выходе микросхемы «1» необходимо наоборот на вход микросхемы подать логический «0». Поэтому начнем наш эксперимент с логической «1»- то есть движок резистора должен быть в верхнем положении. Вращая движок переменного резистора дождемся момента когда загорится светодиод. Напряжение на движке переменного резистора, а следовательно и на входе микросхемы будет примерно около 2,5 Вольт.
Если подключить вторую батарейку, то мы получим уже 9 Вольт, и светодиод у нас в этом случае загорится при напряжении на входе примерно 4 Вольта.

Здесь, кстати, необходимо дать небольшое разъяснение : вполне возможно что в Вашем эксперименте могут быть другие результаты отличные от вышеуказанных. Ничего удивительного в этом нет: во первых двух совершенно одинаковых микросхем не бывает и параметры у них в любом случае будут отличаться, во-вторых логическая микросхема может любое понижение входного сигнала распознать как логический «0», а в нашем случае мы понизили входное напряжение в два раза, ну и в-третьих в данном эксперименте мы пытается заставить работать цифровую микросхему в аналоговом режиме (то есть управляющий сигнал у нас проходит плавно) а микросхема, в свою очередь работает как ей положено- при достижении определенного порога перебрасывает логическое состояние мгновенно. Но ведь и этот самый порог у различных микросхем может отличаться.

Впрочем цель нашего эксперимента была простая- нам необходимо было доказать что логические уровни напрямую зависят от питающего напряжения.
Еще один нюанс : такое возможно лишь с микросхемами серии КМОП которые не очень критичны к питающему напряжению. С микросхемами серии ТТЛ дела обстоят иначе- питание у них играет огромную роль и при эксплуатации допускается отклонение не более чем в 5%

Ну вот, краткое знакомство закончилось, переходим к практике…

Простое реле времени

Схема устройства показана на рисунке 4. Элемент микросхемы здесь включен так-же как и в эксперименте выше: входы замкнуты. Пока кнопка кнопка S1 разомкнута, конденсатор С1 находится в заряженном состоянии и ток через него не протекает. Однако вход микросхемы подключен и к «общему» проводу (через резистор R1) и поэтому на входе микросхемы будет присутствовать логический «0». Так как элемент микросхемы является инвертором то значит на выходе микросхемы получится логическая «1» и светодиод будет гореть.
Замыкаем кнопку. На входе микросхемы появится логическая «1» и, следовательно, на выходе будет «0», светодиод погаснет. Но при замыкании кнопки и конденсатор С1 мгновенно разрядится. А это значит что после того как мы отпустили кнопку в конденсаторе начнется процесс заряда и пока он будет продолжаться через него будет протекать электрический ток поддерживая уровень логической «1» на входе микросхемы. То есть получится что светодиод не загорится до тем пор пока конденсатор С1 не зарядится. Время заряда конденсатора можно изменять подбором емкости конденсатора или изменением сопротивления резистора R1.

Схема вторая

На первый взгляд практически то же самое что и предыдущая, но кнопка с времязадающим конденсатором включена немного по-другому. И работать она будет тоже немного иначе- в ждущем режиме светодиод не горит, при замыкании кнопки светодиод загорится сразу, а погаснет уже с задержкой.

Простая мигалка

Если включить микросхему как показано на рисунке то мы получим генератор световых импульсов. По сути это самый простой мультивибратор, принцип работы которого был подробно описан на этой странице.
Частота импульсов регулируется резистором R1 (можно даже установить переменный) и конденсатором С1.

Управляемая мигалка

Давайте немного изменим схему мигалки (которая была выше на рисунке 6) введя в нее цепь из уже знакомого нам реле времени- кнопку S1 и конденсатор С2.

Что у нас получится: при замкнутой кнопке S1, на входе элемента D1.1 будет логический «0». Это элемент 2И-НЕ и поэтому не важно что у него творится на втором входе- на выходе в любом случае будет «1».
Эта самая «1» поступит на вход второго элемента (который D1.2) и значит на выходе этого элемента будет прочно сидеть логический «0». А раз так то светодиод загорится и будет гореть постоянно.
Как только мы отпустили кнопку S1, начинает заряд конденсатора С2. В течение времени заряда через него будет протекать ток удерживая уровень логического «0» на выводе 2 микросхемы. Как только конденсатор зарядится, ток через него прекратится, мультивибратор начнет работать в своем обычном режиме- светодиод будет мигать.
На следующей схеме также введена эта-же цепочка но включена она уже иначе: при нажатии на кнопку светодиод начнет мигать а по истечение некоторого времени станет гореть постоянно.

Простая пищалка

В этой схеме ничего особо необычного нет: все мы знаем что если к выходу мультивибратора подключить динамик или наушник то он начнет издавать прерывистые звуки. На малых частотах это будет просто «тикание» а на более высоких частотах это будет писк.
Для эксперимента больший интерес представляет схема показанные ниже:

Здесь опять же знакомое нам реле времени- замыкаем кнопку S1, размыкаем ее и через некоторое время устройство начинает пищать.

На базе микросхемы К561ЛА7 можно собрать генератор, который может быть применен на практике для генерации импульсов для каких либо систем или импульсы после усиления через транзисторы или тиристоры могут управлять световыми приборами (светодиодами, лампами). В итоге на данной микросхеме возможно собрать гирлянду или бегущие огни. Далее в статье вы найдете принципиальную схему подключения микросхемы К561ЛА7, печатную плату с расположением радиоэлементов на ней и описание работы сборки.

Принцип работы гирлянды на микросхеме КА561 ЛА7

Микросхема начинает генерировать импульсы в первом из 4 элементов 2И-НЕ. Длительность импульса свечения светодиода зависит от номинала конденсатора С1 для первого элемента и соответственно С2 и С3 для второго и третьего. Транзисторы фактически являются управляемыми «ключами», при подаче управляющего напряжения от элементов микросхемы на базу, открываясь они пропускают электрический ток от источника питания и питают цепочки светодиодов.
Питание осуществляется от источника питания 9 В, с номинальным током не менее 100 мА. При правильном монтаже электросхема не нуждается в настройке и сразу работоспособна.

Обозначение радиоэлементов в гирлянде и их номиналы согласно выше приведенной схемы

R1, R2, R3 3 мОм — 3 шт.;
R4, R5, R6 75-82 Ом — 3 шт.;
С1,С2,С3 0,1 мкф — 3 шт.;
НL1-HL9 светодиод АЛ307 — 9 шт.;
D1 микросхема К561ЛА7 — 1 шт.;

На плате показаны дорожки для травления, габариты текстолита и расположение радиоэлементов при пайке. Для травления платы возможно применение платы с односторонним покрытием медью. В данной случае на плате устанавливается все 9 светодиодов, если светодиоды будут собраны в цепочку — гирлянду, а не смонтированы на плате, то ее габариты возможно сократить.

Технические характеристики микросхемы К561ЛА7:

Напряжение питания 3-15 В;
— 4 логических элемента 2И-НЕ.

В микросхеме К561ЛА7 (или её аналогах К1561ЛА7, К176ЛА7, CD4011), содержится четыре логических элемента 2И-НЕ (рис 1). Логика работы элемента 2И-НЕ проста, — если на обоих его входах логические единицы, то на выходе будет ноль, а если это не так (то есть, на одном из входов или на обоих входах есть ноль), то на выходе будет единица. Микросхема К561ЛА7 логики КМОП, это значит, что ее элементы сделаны на полевых транзисторах, поэтому входное сопротивление К561ЛА7 очень высокое, а потребление энергии от источника питания очень малое (это касается и всех других микросхем серий К561, К176, К1561 или CD40).

На рисунке 2 показана схема простейшего реле времени с индикацией на светодиодах Отсчет времени начинается в момент включения питания выключателем S1. В самом начале конденсатор С1 разряжен и напряжение на нем мало (как логический ноль). По этому на выходе D1.1 будет единица, а на выходе D1.2 — ноль. Будет гореть светодиод HL2, а светодиод HL1 гореть не будет. Так будет продолжаться до тех пор, пока С1 не зарядится через резисторы R3 и R5 до напряжения, которое элемент D1.1 понимает как логическую единицу В этот момент, на выходе D1.1 возникает ноль, а на выходе D1.2 — единица.

Кнопка S2 служит для повторного запуска реле времени (когда вы ее нажимаете она замыкает С1 и разряжает его, а когда её отпускаете, — начинается зарядка С1 снова). Таким образом, отсчет времени начинается с момента включения питания или с момента нажатия и отпускания кнопки S2. Светодиод HL2 показывает, что идет отсчет времени, а светодиод HL1 — что отсчет времени завершен. А само время можно устанавливать переменным резистором R3.

На вал резистора R3 можно надеть ручку с указателем и шкалой, на которой подписать значения времени, измерив их при помощи секундомера. При сопротивлениях резисторов R3 и R4 и емкости С1 как на схеме, можно устанавливать выдержки от нескольких секунд до минуты и немного больше.

В схеме на рисунке 2 используется только два элемента микросхемы, но в ней есть еще два. Используя их можно сделать так, что реле времени по окончании выдержки будет подавать звуковой сигнал.

На рисунке 3 схема реле времени со звуком. На элементах D1 3 и D1.4 сделан мультивибратор, который вырабатывает импульсы частотой около 1000 Гц. Частота эта зависит от сопротивления R5 и конденсатора С2. Между входом и выходом элемента D1.4 включена пьезоэлектрическая «пищалка», например, от электронных часов или телефона-трубки, мультиметра. Когда мультивибратор работает она пищит.

Управлять мультивибратором можно изменяя логический уровень на выводе 12 D1.4. Когда здесь нуль мультивибратор не работает, а «пищалка» В1 молчит. Когда единица. — В1 пищит. Этот вывод (12) подключен к выходу элемента D1.2. Поэтому, «пищалка» пищит тогда, когда гаснет HL2, то есть, звуковая сигнализация включается сразу после того, как реле времени отработает временной интервал.

Если у вас нет пьезоэлектрической «пищалки» вместо неё можно взять, например, микродинамик от старого приемника или наушников, телефонного аппарата. Но его нужно подключить через транзисторный усилитель (рис. 4), иначе можно испортить микросхему.

Впрочем, если нам светодиодная индикация не нужна, — можно опять обойтись только двумя элементами. На рисунке 5 схема реле времени, в котором есть только звуковая сигнализация. Пока конденсатор С1 разряжен мультивибратор заблокирован логическим нулем и «пищалка» молчит. А как только С1 зарядится до напряжения логической единицы, — мультивибратор заработает, а В1 запищит На рисунке 6 схема звукового сигнализатора, подающего прерывистые звуковые сигналы. Причем тон звука и частоту прерывания можно регулировать Его можно использовать, например, как небольшую сирену или квартирный звонок

На элементах D1 3 и D1.4 сделан мультивибратор. вырабатывающий импульсы звуковой частоты, которые через усилитель на транзисторе VT5 поступают на динамик В1. Тон звука зависит от частоты этих импульсов, а их частоту можно регулировать переменным резистором R4.

Для прерывания звука служит второй мультивибратор на элементах D1.1 и D1.2. Он вырабатывает импульсы значительно более низкой частоты. Эти импульсы поступают на вывод 12 D1 3. Когда здесь логический ноль мультивибратор D1.3-D1.4 выключен, динамик молчит, а когда единица — раздается звук. Таким образом, получается прерывистый звук, тон которого можно регулировать резистором R4, а частоту прерывания — R2. Громкость звука во многом зависит от динамика. А динамик может быть практически любым (например, динамик от радиоприемника, телефонного аппарата, радиоточка, или даже акустическая система от музыкального центра).

На основе этой сирены можно сделать охранную сигнализацию, которая будет включаться каждый раз, когда кто-то открывает дверь в вашу комнату (рис. 7).

Устройство для создания эффекта огней бегущих из центра к краям солнышка. Кол-во светодиодов — 18 шт. Uпит.= 3…12В.

Для подстройки частоты мерцания изменить номиналы резисторов R1, R2, R3 или конденсаторов C1, C2, C3. К примеру, увеличение R1, R2, R3 вдвое (20к) частота уменьшится вдвое. При замене конденсаторов C1, C2, C3 увеличить емкость (22мкФ). Возможна замена К561ЛА7 на К561ЛЕ5 либо на полный зарубежный аналог CD4011. Номиналы резисторов R7, R8, R9 зависят от напряжения питания и от применяемых светодиодов. При сопротивлении 51 Ом и напряжении питания 9В ток через светодиоды будеть чуть меньше 20мА. Если вам нужна экономичность устройства и вы используете светодиоды яркого свечения при малом токе, то сопротивление резисторов можно сушественно увеличить (до 200 Ом и даже больше).

Еще лучше, при питании 9В использовать последовательное соединение светодиодов:

Ниже приведены рисунки печатных плат двух вариантов: солнышко и мельница:
