Общее описание микросхемы К561ЛП2

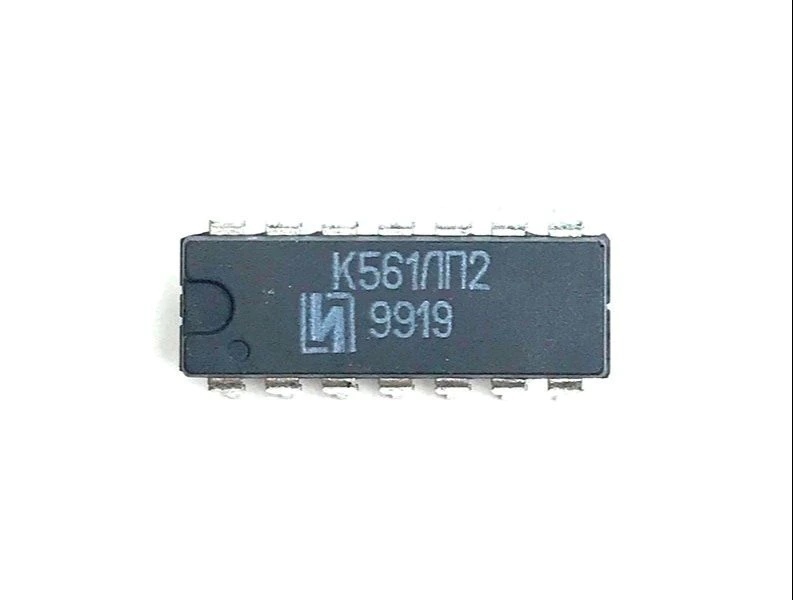

К561ЛП2 — это интегральная микросхема, содержащая четыре логических элемента «Исключающее ИЛИ» (XOR). Она относится к серии К561 микросхем КМОП-логики и является функциональным аналогом зарубежной микросхемы CD4030AN.
Основные характеристики К561ЛП2:
- Напряжение питания: 3-15 В
- Ток потребления: не более 1 мкА
- Время задержки распространения: около 125 нс
- Нагрузочная способность выхода: до 2 мА
- Диапазон рабочих температур: -45…+85°C
- Корпус: пластмассовый или керамический DIP-14
Принцип работы логического элемента «Исключающее ИЛИ»
Логический элемент «Исключающее ИЛИ» (XOR) имеет два входа и один выход. Его выход принимает значение логической 1, если сигналы на входах различны, и логического 0, если они одинаковы.
Таблица истинности элемента XOR:
| Вход A | Вход B | Выход Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Эта логическая функция находит широкое применение в цифровой электронике для создания различных устройств обработки данных.
Области применения микросхемы К561ЛП2
К561ЛП2 используется в самых разнообразных цифровых устройствах и системах. Вот некоторые распространенные области ее применения:
- Схемы сравнения и контроля четности
- Сумматоры и вычислительные устройства
- Генераторы псевдослучайных последовательностей
- Схемы кодирования и декодирования данных
- Мультиплексоры и демультиплексоры
- Преобразователи кодов
- Системы цифровой обработки сигналов
Благодаря низкому энергопотреблению, К561ЛП2 часто применяется в портативных устройствах с батарейным питанием.
Преимущества использования К561ЛП2
К561ЛП2 обладает рядом преимуществ, делающих ее привлекательной для разработчиков электронных устройств:
- Низкое энергопотребление — типичный ток потребления не превышает 1 мкА
- Широкий диапазон напряжений питания — от 3 до 15 В
- Высокая помехоустойчивость благодаря КМОП-технологии
- Совместимость с другими микросхемами серии К561
- Доступность и невысокая стоимость
- Наличие зарубежных аналогов для замены
Эти качества делают К561ЛП2 популярным выбором для многих применений в цифровой электронике.
Сравнение К561ЛП2 с аналогами
К561ЛП2 имеет ряд отечественных и зарубежных аналогов. Рассмотрим некоторые из них:
| Микросхема | Производитель | Особенности |
|---|---|---|
| К561ЛП2 | Россия | Базовая версия |
| CD4030 | Texas Instruments | Зарубежный аналог |
| MC14070 | ON Semiconductor | Улучшенная защита от статического электричества |
| HEF4030B | Nexperia | Расширенный температурный диапазон |
Все эти микросхемы функционально идентичны, но могут иметь небольшие различия в электрических характеристиках и условиях эксплуатации.
Особенности монтажа и эксплуатации К561ЛП2
При работе с К561ЛП2 следует учитывать некоторые особенности:
- Чувствительность к статическому электричеству — необходимо соблюдать меры предосторожности при монтаже
- Все неиспользуемые входы должны быть подключены к шине питания или земли
- Рекомендуется использовать развязывающие конденсаторы по цепям питания
- При работе на высоких частотах следует минимизировать длину проводников
- Не допускается превышение максимально допустимых напряжений на выводах микросхемы
Соблюдение этих правил обеспечит надежную работу микросхемы в составе устройства.
Схемотехнические решения на базе К561ЛП2
К561ЛП2 позволяет реализовать множество полезных схем. Рассмотрим несколько примеров:
Детектор изменения состояния
Эта схема генерирует короткий импульс при изменении логического уровня на входе:
+-----+
A ---| |
| XOR |--- Y
| |
A ---| |
+-----+
|
===
Здесь один вход XOR подключен напрямую к входному сигналу, а второй — через небольшую задержку (например, RC-цепочку). При изменении уровня на входе А на выходе Y появляется короткий импульс.

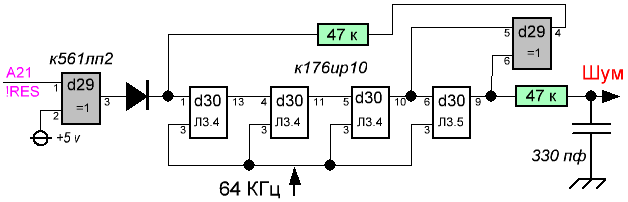

Генератор псевдослучайной последовательности
На основе К561ЛП2 можно построить простой генератор псевдослучайной последовательности:
+---+ +---+ +---+ +---+
| D | | D | | D | | D |
-->| |--->| |--->| |--->| |---+
| | | | | | | | |
+---+ +---+ +---+ +---+ |
^ | |
| +-----+ | |
| | | | |
+--------| XOR |<----------+ |
| | |
+--------| |<----------------+
| +-----+
|
Out
Эта схема использует регистр сдвига и элемент XOR для формирования псевдослучайной битовой последовательности.
Схема контроля четности
К561ЛП2 позволяет легко реализовать схему контроля четности для 8-битного слова данных:
D0 --+
D1 --|
+-----+
D2 --| |
D3 --| |
| XOR |--- Parity bit
D4 --| |
D5 --| |
+-----+
D6 --|
D7 --+
Эта схема генерирует бит четности, который можно использовать для обнаружения одиночных ошибок при передаче данных.
Тестирование и диагностика К561ЛП2
Для проверки работоспособности К561ЛП2 можно использовать следующую методику:
- Подать напряжение питания и проверить ток потребления микросхемы
- Подать различные комбинации логических уровней на входы каждого элемента XOR
- Измерить выходные напряжения и сравнить их с ожидаемыми значениями
- Проверить время переключения выходов при изменении входных сигналов
- Провести тестирование при различных напряжениях питания в допустимом диапазоне
Для автоматизации процесса тестирования можно использовать специализированные тестеры цифровых микросхем или программируемые логические анализаторы.
При обнаружении неисправностей следует проверить правильность монтажа, наличие повреждений корпуса и выводов микросхемы, а также убедиться в отсутствии статического повреждения.
