Микросхема tl074. Поддельные операционные усилители TL074: вскрытие и анализ

Как отличить поддельный TL074 от оригинального. Какие методы вскрытия микросхем можно использовать в домашних условиях. Какие признаки указывают на подделку операционных усилителей.

Признаки поддельного операционного усилителя TL074

Автор статьи столкнулся с подозрительным поведением операционного усилителя TL074CN. После анализа были выявлены следующие признаки подделки:

• Высокие входные токи смещения
• Низкая полоса пропускания
• Наличие перекрестных искажений, особенно заметных на слабых сигналах

Эти характеристики больше соответствуют дешевому операционному усилителю LM324, чем заявленному TL074. Перекрестные искажения особенно показательны, так как настоящий TL074 имеет внутреннее смещение для их предотвращения.

Методы вскрытия микросхем в домашних условиях

Автор опробовал несколько методов вскрытия микросхемы для визуального анализа кристалла:

• Ручное спиливание корпуса
• Кипячение в канифоли
• Выжигание на газовой горелке

Наиболее эффективным оказался метод выжигания. Он позволил полностью удалить пластиковый корпус и обнажить кристалл микросхемы.

Визуальный анализ кристалла микросхемы

После вскрытия корпуса автор смог рассмотреть кристалл микросхемы под микроскопом. Были выявлены следующие особенности:

• Размер кристалла значительно меньше, чем у оригинального TL074
• Топология кристалла не соответствует документации на TL074
• Визуально кристалл больше похож на LM324

Это подтвердило предположение о том, что исследуемая микросхема является поддельной и содержит более дешевый аналог вместо заявленного TL074.

Как защититься от поддельных компонентов

Чтобы избежать приобретения поддельных электронных компонентов, рекомендуется следовать нескольким правилам:

• Покупать компоненты только у проверенных поставщиков
• Обращать внимание на неестественно низкую цену
• Проверять маркировку и внешний вид компонентов
• При возможности проводить базовое тестирование характеристик
• Использовать специализированные тестеры для выявления подделок

Влияние поддельных компонентов на работу устройств

Использование поддельных электронных компонентов может привести к серьезным проблемам:

• Ухудшение характеристик и снижение качества работы устройства
• Нестабильная работа и сбои
• Преждевременный выход из строя
• Потенциальная опасность возгорания или взрыва при использовании поддельных силовых компонентов

Поэтому крайне важно использовать только оригинальные компоненты от проверенных производителей, особенно в ответственных и коммерческих устройствах.

Методы выявления поддельных операционных усилителей

Существует несколько способов определить подлинность операционного усилителя без вскрытия корпуса:

• Измерение входных токов смещения
• Проверка частотных характеристик
• Анализ формы сигнала на выходе при малых входных сигналах
• Измерение потребляемого тока в различных режимах
• Сравнение температурных зависимостей параметров с документацией

Для надежного выявления подделок рекомендуется комплексное тестирование по нескольким параметрам.

Экономические последствия распространения поддельных компонентов

Проблема поддельных электронных компонентов имеет серьезные экономические последствия:

• Прямые убытки производителей оригинальной продукции
• Затраты на выявление и изъятие поддельных компонентов
• Репутационные потери для брендов из-за проблем с качеством
• Необходимость внедрения дополнительных мер защиты и контроля
• Торможение развития отрасли из-за недоверия потребителей

По оценкам экспертов, ежегодные потери мировой электронной промышленности от контрафакта составляют десятки миллиардов долларов.

Юридические аспекты борьбы с поддельными электронными компонентами

Производство и распространение поддельных электронных компонентов является незаконным во многих странах. Основные юридические механизмы борьбы с контрафактом включают:

• Уголовное преследование за подделку торговых марок
• Гражданские иски от правообладателей
• Конфискация и уничтожение контрафактной продукции таможенными органами
• Штрафы для компаний, использующих поддельные компоненты
• Международное сотрудничество в сфере защиты интеллектуальной собственности

Однако сложность доказательства и трансграничный характер нарушений часто затрудняют эффективное правоприменение в этой сфере.

Простой самодельный стереоусилитель с сабвуфером 40-60Вт (TL074, LM3875)

Принципиальная схема трехканального 2+1 аудио усилителя мощности на микросхемах TL074, LM3875, выходная мощность порядка 40 Ватт. При построении стереосистемы по трехканальной схеме, комплексный стереосигнал разделяют на две полосы, средневысокочастотную и низкочастотную.

Причем, низкочастотный канал делают общим для обоих стерео каналов и подают на отдельный низкочастотный усилитель, нагруженный на низкочастотную акустическую систему (так называемый, сабвуфер), а средне-высокочастотных каналов два — по одному на каждый стереоканал. Сигналы средне-высокочастотных каналов подают на обычный стереоусилитель, нагруженный широкополосными или средне-высокочастотными акустическими системами.

Усилитель обладает следующими техническими характеристиками:

• Номинальная выходная мощность на канал, на нагрузке 8 Ом — 40 Ватт.
• КНИ при номинальной мощности не более — 0,06%.
• КНИ при выходной мощности 1 Ватт, на нагрузке 8 Ом, не более — 0,02%.
• Максимальная выходная мощность на канал, на нагрузке 8 Ом — 60 Ватт.
• КНИ при максимальной выходной мощности не более — 5%.
• Общий частотный диапазон при общей неравномерности характеристики 3 Дб — 10-30000Гц.
• Отношение сигнал/шум = 80 Дб.
• Входное сопротивление — 47кОм.
• Глубина разделения НЧ и СЧ-ВЧ каналов = 24 Дб на октаву.
• Номинальное напряжение входного сигнала — 1В.

Такая схема позволяет, без ухудшения восприятия стереоэффекта и низкочастотной составляющей, оптимизировать стереосистему как по цене (хорошие низкочастотные динамики обычно дороги), так и по занимаемому в помещении пространству (одну крупную низкочастотную АС располагают внизу посредине между разнесенных двух более компактных средне-высокочастотных акустических систем).

Для качественного воспроизведения стереосигнала необходимо, чтобы было обеспечено хорошее разделение каналов, так как, попадание средне-высокочастотных составляющих в низкочастотный канал сужает зону стереоэффекта, а попадание низкочастотной составляющей в средне-высокочастотные каналы ведет к искажениям звука из-за неспособности средне-высокочастотных АС хорошо воспроизводить низкие частоты.

Наилучшие результаты дают двух-трехзвенные активные фильтры на операционных усилителях.

Принципиальная схема

На рисунке приводится схема УМЗЧ, у которого на входе имеется фильтр-формирователь трехполосного сигнала, сделанный на основе двухзвенных активных фильтров. Входной стереосигнал поступает на разъемы INL и INR. Каналы средне-высокочастотные сделаны на микросхемах А1 и А2 по схемам фильтров ВЧ.

На операционных усилителях А1.1 и А2.1 сделаны входные повторители. Это буферные каскады. Далее следуют по два каскада фильтров ВЧ (А1.2-А1.3 и А2.2-А2.3), настроенные на выделение полосы сигнала выше 240 Гц.

Подавление низкочастотной составляющей 24 Дб. на октаву. Подстроечные резисторы R15 и R16 служат для установки номинальных уровней громкости.

Для получения низкочастотного канала стереосигналы сначала поступают на микшер, выполненный на ОУ А3.1. Входное сопротивление микшера составляет 10 кОм, а выходные сопротивления операционных усилителей А1.1 и А2.1, — около 100 Ом. Поэтому, микшер практически не ухудшает разделения средневысокочастотных стереоканалов.

Рис. 1. Принципиальная схема трехканального усилителя мощности, стерео и сабвуфер на микросхемах TL074, LM3875.

Полученный монофонический сигнал с выхода А3.1 поступает на двухзвенный фильтр НЧ на операционных усилителях АЗ.2 и А3.3. Фильтр настроен на выделение частот ниже 240 Гц. Далее следует резистор R27 для установки уровня громкости низкочастотного канала.

Питается фильтр от двухполярного источника напряжением ±12V. Это напряжение берется с отдельного выпрямителя источника питания, который служит источником питания усилителя мощности. Напряжение источника питания фильтра может быть от ±8 до ±15V, — это может быть любой двуполярный источник, даже не стабилизированный.

Важно чтобы у него хорошо соблюдалось равенство по модулю разнополярных напряжений. Усилитель мощности выполнен на трех интегральных УМЗЧ на микросхемах А4, А5 и А6 типа LМ3875. Микросхемы включены почти по типовой схеме включения. Отличие от типовой схемы в параметрах цепей ООС.

Здесь чтобы исключить применение в ООС электролитических конденсаторов, которые являются источниками шума и искажений, решено было просто отказаться от этих конденсаторов вообще.

Ведь микросхемы LМ3875 являются по всем характеристикам мощными операционными усилителями, и наличие конденсатора в цепи ООС имеет смысл только в случае необходимости создания частото-зависимой ООС, что здесь не требуется, либо как разделительный конденсатор при питании микросхемы от однополярного источника, что здесь, при питании от двухполярного источника, так же не требуется.

Лабораторные испытания микросхемы LМ3875 при включении без конденсатора в цепи ООС и без разделительного конденсатора на входе показали отличную работоспособность такого варианта включения. Причем при этом варианте включения АЧХ становится более линейной, что особенно важно при работе по НЧ.

Коэффициент усиления каждой ИМС LМ3875 при необходимости можно подкорректировать изменением сопротивлений R19, R20 и R29, соответственно. При возникновении самовозбуждения по ВЧ параллельно этим резисторам нужно включить по конденсатору небольшой емкости (100-1000 пФ), которую подобрать экспериментально. Усилитель мощности питается нестабилизированным напряжением ±30V.

Детали усилителя

Фильтр сделан на трех микросхемах ТL074, в корпусе каждой по четыре операционных усилителя. При этом по одному ОУ остается свободным. Микросхемы можно заменить на ТL064, LМ324, LМ2902 или КМ1401УД4. Эти подходят полностью.

Можно использовать микросхему КМ1401УД2, но нужно знать, что питание на неё подается наоборот (на 11-й вывод плюс, на 4 — минус).

С успехом можно применить и другие ОУ, например, 9 штук одинарных ОУ К140УД608. При необходимости фильтр можно настроить на другую частоту раздела. Резисторы и конденсаторы можно рассчитать исходя из формулы:

где, F — частота в кГц, R — сопротивление в кОм, С — емкость в мкФ.

Причем, резисторы R9, R10, R13, R14, R23, R24, R25, R26 принимаются как R, а резисторы R7, R8, R11, R12 принимаются как 2R, конденсаторы С5, С7, С6, С8, С11, С10, С9, С12, С14, С16 принимаются как С, а конденсаторы С15 и С17 принимаются как 2С.

Конденсаторы С1-С19 должны быть на напряжение не ниже 25У. Конденсаторы С20-С26 должны быть на напряжение не ниже 63V. Микросхемы УМЗЧ А4-А6 необходимо установить на радиаторы. Желательно обеспечить принудительное охлаждение с помощью вентилятора (например, от блока питания персонального компьютера).

Попцов Г. РК-2014-11.

admin — DataSheet

10 февраля, 202210 февраля, 2022 Оставить комментарий

TL072 — Расположение выводов для корпуса SO-8 (Вид сверху)

1. — Выход 1
2. — Инвертирующий вход 1
3. — Неинвертирующий вход 1
4. — V_CC — (Минус питания)
5. — Неинвертирующий вход 2
6. — Инвертирующий вход 2
7. — Выход 2
8. — V_CC + (Плюс питания)

Особенности

• Широкий диапазон синфазного (до V_CC + ) и дифференциального напряжения
• Низкий ток смещения на входе и ток смещения нуля
• Низкий уровень шумов e_n = 15 нВ/√Гц (тип. )
• Зашита от короткого замыкания на выходе
• Входной каскад на полевых транзисторах с высоким входным сопротивлением
• Низкие гармонические искажения: 0,01 % (тип.)
• Внутренняя частотная компенсация
• Работа без эффекта «защелкивания»
• Высокая скорость нарастания: 16 В/мкс (тип.)

Сопутствующие серии

• См. TL071 для версии с одним операционным усилителем
• См. TL074 для версии с четырьмя операционными усилителями

Описание

TL072, TL072A и TL072B — это высокоскоростные сдвоенные операционные усилители с входом на полевых транзисторах, включающие хорошо согласованные высоковольтные полевые транзисторы и биполярные транзисторы в монолитной интегральной схеме.

Устройства характеризуются высокими скоростями нарастания, низким входным смещением и током смещения, а также низкими температурными коэффициентами напряжения смещения.

Читать далее «TL072 — 2х канальный, малошумящий операционный усилитель с входным каскадом на полевых транзисторах» →

admin Даташиты

29 ноября, 202129 ноября, 2021 Оставить комментарий

Особенности

• Фиксированная частота переключения 60 кГц
• Широкий диапазон напряжения V_DD от 9 В до 38 В
• Режим управления током
• Дополнительная блокировка при пониженном напряжении с гистерезисом
• Высоковольтный источник пускового тока
• Защита от перегрева, перегрузки по току и напряжению с автоматическим перезапуском



Основной тип	SO-8	DIP-8
Европейский (195 — 265 В перем. тока)	12 Вт	20 Вт
США / широкий диапазон (85 — 265 В переменного тока)	7 Вт	12 Вт

Описание

VIPer22A-E объединяет в себе отдельный ШИМ-контроллер с токовым режимом и высоковольтный силовой полевой МОП-транзистор, расположенные на одном кремниевом кристалле.



Типовые области применения микросхемы это автономные источники питания для адаптеров зарядных устройств, резервные источники питания для телевизоров или мониторов, вспомогательные источники для управления двигателем и т. д. Внутренняя схема управления предлагает следующие преимущества:

Большой диапазон входного напряжения на выводе V_DD учитывает изменения вспомогательного напряжения питания. Эта функция хорошо адаптирована к конфигурациям адаптера зарядного устройства.

Автоматический пакетный режим при низкой нагрузке

Защита от перенапряжения в режиме HICCUP.

Читать далее «VIPER22A- Основной ключ импульсного блока питания с низким энергопотреблением» →

admin Даташиты

13 июля, 202014 октября, 2021 4 комментария

Особенности

• Регулируемое выходное напряжение или фиксированные уровни — 1.5 В, 1.8 В, 2.5 В, 2.85 В, 3.3 В и 5.0 В
• Выходной ток 1 А
• Работа при разнице напряжений в 1 В
• Нестабильность выходного напряжения: 0.2 % от максимума
• Нестабильность выходного напряжения под нагрузкой: 0.4 % от максимума
• Корпуса SOT-223, TO-252 и SO-8

Применение

• Высокоэффективные линейные стабилизаторы
• Пост регуляторы для блоков коммутации
• Линейные стабилизаторы от 5 до 3.3 В
• Зарядные устройства
• Активные терминаторы SCSI
• Управление питанием для ноутбука
• Устройства с питанием от батарей

Читать далее «AMS1117 — Стабилизатор с малым падением напряжения и выходным током 1 А» →

admin Даташиты

9 ноября, 20172 апреля, 2018 21 комментарий

Общее описание

PT4115 представляет собой индуктивный понижающий преобразователь с непрерывным режимом работы, предназначенный для управления одним или несколькими последовательно подключенными светодиодами, питающимися от источника напряжения выше, чем общее напряжение цепи светодиодов. Микросхема может работать от источника питания с напряжением от 6 до 30 В и обеспечивает внешний регулируемый выходной ток до 1,2 А. В зависимости от напряжения питания и внешних компонентов, PT4115 может обеспечивать выходную мощность более 30 Вт. PT4115 включает в себя выключатель питания и схему контроля выходного тока, которая использует внешний резистор для установки номинального среднего выходного тока, а на отдельный вход DIM можно подавать либо постоянное напряжение, либо широкий диапазон ШИМ. Если подать напряжение 0,3 В или меньше на вывод DIM, отключает выход и микросхема переходит в ждущий режим. PT4115 выпускается в корпусах SOT89-5 и ESOP8.

Свойства

• Малое количество подключаемых внешних компонентов
• Широкий диапазон напряжения питания: от 6 до 30 В
• Выходной ток до 1.2 А
• Один вывод для включения/выключения и регулировки яркости, использующий постоянное напряжение или ШИМ
• Частота коммутации до 1 МГц
• Номинальная точность поддержания выходного тока 5%
• Встроенная схема отключения для защиты светодиодов
• Высокий К. П.Д. (до 97%)
• Отслеживание тока на стороне высокого напряжения
• Гистерезисное управление: без компенсации
• Регулируемый постоянный ток светодиода
• Корпус ESOP8 для схем с большой выходной мощностью
• Соответствует RoHS

Читать далее «PT4115 — Понижающий преобразователь (драйвер светодиодов)» →

admin Даташиты

17 апреля, 201720 марта, 2018 Оставить комментарий

Свойства

• Мощные симисторы
• Низкое тепловое сопротивление
• Высокая коммутирующая способность
• Сертифицированы по стандарту UL1557
• Корпусы соответствуют директиве RoHS (2002/95/EC)



Применение

• В качестве ключа в релейных схемах, для регулировки нагрева, в цепях запуска асинхронных электродвигателей
• Для управления фазой в димерах света, в регуляторах частоты вращения коллекторных двигателей



Описание

Доступны в мощных корпусах. Симисторы серии BTA / BTB40-41 подходят для коммутации переменного тока общего назначения. Серия BTA снабжена изолированным язычком (номинальное среднеквадратичное напряжение пробоя 2500 В).



Типы корпусов (A1, A2 — аноды, G — управляющий электрод)

Читать далее «Симисторы серии BTA40, BTA41, BTB41» →

admin Даташиты

17 февраля, 2017 Оставить комментарий

Очень хитрожёлтый вирус, на то чтобы догадаться как его удалить пришлось потратить почти полчаса времени. Вирус странным образом при запуске браузера (у меня был гугл хром) открывает, вместо домашней страницы или новой вкладки, станицу trotux.com с псевдопоисковой системой.

Смотрим что можно сделать. Для начала открываем удаление программ ( в windows 7 «Пуск->Панель управления->Удаления программ» ). В списке недавно установленных программ нет ничего подозрительного кроме «uninstall_trotux». По названию кажется, что это программа для деинсталляции trotux, но на самом деле она нужна для усложнения этого процесса. Удаляем ее. Далее открываем папку куда устанавливаются ваши программы ( у меня «C:\Program Files»)  и смотрим нет ли подозрительных названий. Для удобства поиска их можно отсортировать по дате изменения. У меня там были две новые папки  «Riferpy» и «Cergerch core». Думаю в дальнейшем их названия злоумышленники могут изменить.  Пробуем удалить их. «Riferpy» удаляется без проблем. А «Cergerch core» нет. Открываем её, там 2 файла «local32spl.dll» и «local32spl.dll.ini». При попытке их удаления система ругается на то, что файл «local32spl.dll» используется диспетчером печати.

Открываем диспетчер печати. Для этого:

• Нажимаем «Windows + R", чтобы открыть окно «Выполнить». Вводите services.msc и нажмите «Enter".
• Или нажмите Пуск ->Панель управления->Система безопасности ->Администрирование ->Службы ->Диспетчер печати.

Откроется такое окно:

Службы

В этом окне выбираем «Диспетчер печати» и нажимаем «Остановить службу». Далее удаляем файлы «local32spl.dll», «local32spl.dll.ini» и папку «Cergerch core», после чего нажимаем «Запустить службу» и перезагружаем компьютер.

admin Компьютеры

28 октября, 201628 октября, 2016 Оставить комментарий

В данной статье описывается простой способ настройки переадресации всех входящих сообщений в Outlook 2010 с одного адреса электронной почты на другой. К примеру, вы уходите в отпуск, и вас будет заменять другой сотрудник со своим адресом электронной почты. Необходимо чтобы все входящие сообщения, адресованные вам, пересылались на его почтовый ящик.

Для настойки переадресации запустите Outlook. Выберите вкладку Файл⇒Сведения. Откроется следующее окно:

Создание правила для переадресации

Далее нажимаем на «Управление правилами и оповещениями», после чего откроется новое окно:

Окно «Правила и оповещения»

В этом окне нажимаем на кнопку «Новое». После чего откроется «Мастер правил». В нем мы находим раздел «Начать с пустого сообщения«, и выбираем «Применение правила к полученным мной сообщениям» и жмем кнопку «Далее».

Окно «Мастер правил»

В следующем окне ставим галочку напротив пункта «Адресованные мне» и жмем «Далее».

Окно выбора условий отбора

В новом окне мы выбираем кому и как будут пересылаться сообщения. Ставим галочку напротив пункта «Пересылать для <адресаты или общедоступная группа>». В поле изменения описания правила нажмите на «<адресаты или общедоступная группа>».

Окно выбора, что следует сделать с сообщением

Откроется окно, где следует выбрать адресата кому будут пересылаться все входящие сообщения и нажать «Далее».

Окно «Адрес для правила»

В открывшемся окне происходит выбор исключений, его мы пропускаем и жмем  «Далее».

Окно исключений из правил

В следующем окне задаем имя правила и нажимаем на кнопку «Готово».

Окно завершения настройки правила

На этом настройка завершена. Теперь все письма, приходящие на ваш почтовый ящик, будут пересылаться на адрес выбранного вами сотрудника.

admin Компьютеры

26 августа, 2016 Оставить комментарий

Недавно столкнулся с новым вирусом. Ни Kaspersky Endpoint Security, ни DrWeb не смогли его найти. А на просторах интернета не удалось найти ответа, как удалить этот вирус. Поэтому пришлось делать это вручную. В этой статье я подробно опишу процесс его поиска и удаления.

Симптомы такие: в гугл хром или другом браузере через какой-то промежуток времени открывается новая вкладка с рекламой к примеру форекса (зависит от того куда настроят редирект злоумышленники). Нам надо узнать как это происходит, возможно вирус переписал ваш файл hosts или изменил ярлык запуска браузера (ответ как с этим бороться есть в других источниках в интернете), но у меня было по другому.

Открываю историю просмотров ( в гугл хром Ctrl+H) и вижу вкладки, которые браузер открыл сам.

История просмотров

Читать далее «Открывается новая вкладка с рекламой» →

admin Компьютеры

3 августа, 2016 Оставить комментарий

admin Оригиналы

8 апреля, 20168 апреля, 2016 Оставить комментарий

Расположение выводов IRF740

Описание

Третье поколение МОП-транзисторов от компании Vishay дают проектировщику схемы лучшее сочетание быстрого переключения и запаса прочности, низкое сопротивление в открытом состоянии, небольшую стоимость и высокую эффективность. Исполнение в корпусе TO-220AB является оптимальным для применения в схемах промышленных устройств с уровнем рассеиваемой мощности до 50 Вт. Низкое тепловое сопротивление и небольшая стоимость сделали его, часто используемым, в схемах различных устройств.

Читать далее «IRF740 — Мощный MOSFET (полевой МОП) транзистор» →

admin Даташиты

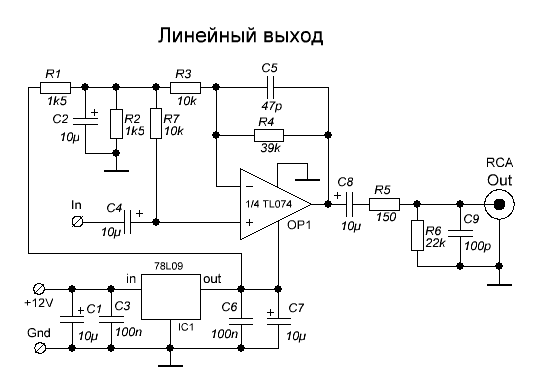

TL071, TL072, TL074 Схема — Инженерно-техническая

1. Блог>
2. TL071, TL072, TL074 Цепь

от: PCBWay 02 декабря 2013 г. 1297 просмотров 0 Комментарии Опубликовано в Инженерно-технический

Операционные усилители с JFET-входом в серии TL07x аналогичны серии TL08x, с низкими входными токами смещения и смещения и высокой скоростью нарастания. Низкий уровень гармонических искажений и низкий уровень шума делают серию TL07x идеально подходящей для приложений с высоким качеством воспроизведения и аудиопредусилителей. Каждый усилитель оснащен входами JFET (для высокого входного импеданса) в сочетании с биполярными выходными каскадами, встроенными в один монолитный чип. TL071, TL072, TL074 Распиновка

Присоединяйтесь к нам

Хотите быть преданным писателем PCBWay? Мы определенно надеемся, что вы с нами.

Отправить для публикации Станьте нашим писателем

Оставить комментарий ( 0 )

Поделиться с:

• Предыдущий：Конструкция печатной платы и ее влияние на надежность устройства
• Следующий：Простой генератор прямоугольных импульсов с 7400

Пишите для PCBWay

• ГОРЯЧАЯ БИРКА

печатная плата Печатная плата Печатная плата дизайн печатной платы Разводка печатной платы Печатная плата Печатные платы Учебник по проектированию печатных плат индустрия печатных плат производство печатных плат Кикад печатная плата

• Категории

Выберите категорию3D-печатьДеятельностьОбработка с ЧПУИнженерная техникаГибкие печатные платыСправочный центрЛитье под давлениемНовостиСборка печатных платОсновная информацияДизайн и компоновка печатных платУчебное пособие по проектированию печатных платПрограммное обеспечение для компоновки печатных платИнформация о производстве печатных платЛистовой металлТехнология

• ЕСЛИ ВЫ ПРОПУСТИЛИ

1

Как сгенерировать файлы Gerber из Eagle

2

Хомяк Микс

3

USB-инжектор питания

4

ЭСПиФФ

5

Пчелиное движение S3

6

Многопротокольный шлюз GoWired

7

PlainDAQ

8

Фарпатч

9

ANAVI Macro Pad 10 и регуляторы

Поддельные операционные усилители TL074 — приключения в декапировании

Опубликовано: воскресенье, 29 сентября 2019 г.
изменено: воскресенье, 11 апреля 2021 г.
автор: Хейлз
разметка: текстиль

Несколько недель назад мой операционный усилитель вел себя не так, как я ожидал. Я обратился за помощью на форумы EEVBlog, и моя проблема была быстро решена несколькими полезными пользователями, но некоторые из них указали, что числа, которые я видел, были , что было очень неправильным с моей стороны. Он должен был работать намного, намного лучше.

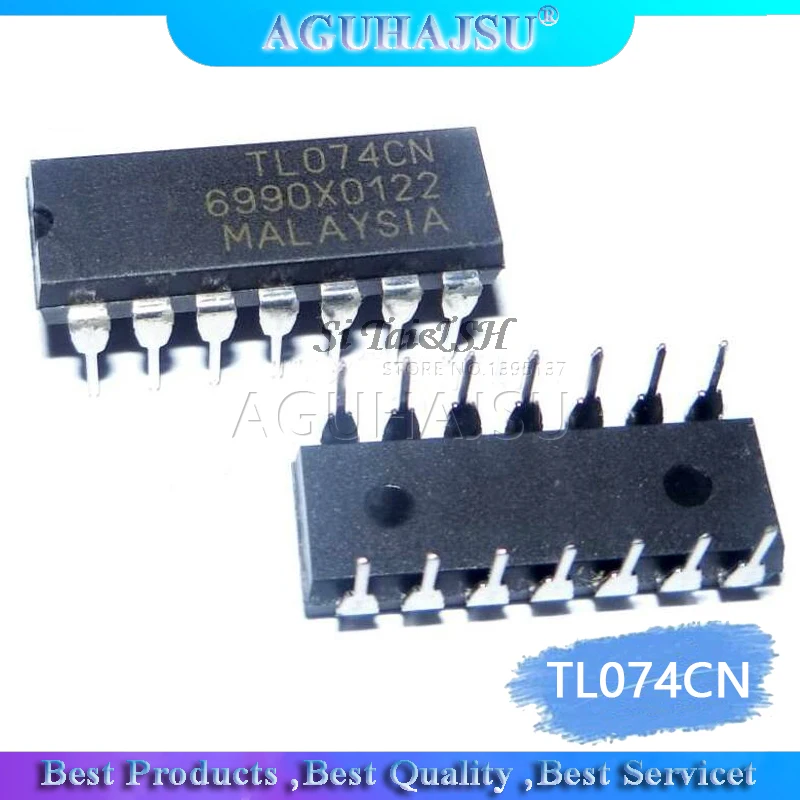

Вот фото одного из виновников: входной операционный усилитель на полевых транзисторах TL074CN.

Как оказалось: это определенно , а не TL074, даже близко не стоит. Похоже, это LM324, то есть самый дешевый операционный усилитель в мультивселенной. Доказательство включает:

• Высокие входные токи смещения
• Плохая пропускная способность
• Перекрестное искажение

Последнее особенно показательно. Кроссовер искажает ваш сигнал, вырывая часть из середины:

Перекрестное искажение полностью уничтожает слабые сигналы (около 1 В от пика до пика или меньше) и слышимо искажает более крупные. Настоящие TL074 имеют внутреннее смещение, чтобы предотвратить это, в то время как LM324 известны этой проблемой.

Оказывается, я не первый форумчанин, столкнувшийся с этими фейками.

Мои чипсы крякали, как утки, но мне нужно было знать, выглядели ли они также как утки.

Снятие крышки

За многие годы я прочитал много профессиональных рассказов о снятии колпачка, но они, как правило, связаны с дымящей азотной кислотой и фрезерными станками с ЧПУ. Обычно у меня нет доступа к этим вещам, не говоря уже о том, чтобы сидеть в своей спальне.

Вместо этого я изучил другие альтернативные методы. Интересные и полезные ресурсы:

• SiliconPr0n wiki: Множество различных методов, включая циклическое термическое и канифольное кипячение
• Волшебный метод на форумах EEVBlog чисто-термальный (выжигание)
• Richis Lab: красивые картинки, все на немецком

Запиливание вручную

Это мало что дало:

Вы можете увидеть несколько квадратных контактных площадок на квадратном кремниевом чипе. Возможно, если бы у меня был доступ к лучшему микроскопу в этот момент, я мог бы увидеть некоторые более интересные детали.

Я был поражен тем, что большая часть чипа, казалось, все еще была на месте после этого жесткого и неточного процесса: слои оксидов, полупроводников и металлов, из которых состоит ИС, имеют толщину от нано до микрона. Возможно, слой эпоксидной смолы срезался с верхней части чипа раньше, чем эпоксидная смола вокруг чипа стиралась.

Кипячение в канифоли

Очевидно, канифоль становится достаточно активной (кислотной?) при высоких температурах, чтобы разъесть черный эпоксидный корпус чипа. У меня много твердой канифоли — она дешевая из Китая и ее блоки пригодятся при пайке. Меня называют «старой школой» за его использование, но он дешевый, приятно пахнет и выглядит красиво.

Я нарезал свои чипсы (чтобы минимизировать количество эпоксидной смолы, которую нужно было растворить), а затем установил установку, чтобы попытаться прокипятить их в маленькой стеклянной бутылке с помощью теплового пистолета:

Моя тепловая пушка была на максимуме, и я разместил вокруг как можно больше экранирующих кирпичей, чтобы сдержать тепло, но мне не удалось растворить эпоксидную смолу. Не думаю, что мне удалось его достаточно нагреть. Мне действительно удалось создать огромное количество вони и дыма, но я думаю, что это было из-за того, что небольшое количество канифольной жидкости поднималось по внутренней стороне стенок бутылки и сгорало там.

Это также сделало жидкую канифоль почти непрозрачной черно-коричневой:

Насти.

Я сдался, проработав это где-то около получаса. Даже надписи на кусочках чипа остались нетронутыми.

Термоциклирование или «тепловой удар»

Хотя несколько человек предлагали полное сжигание как вариант, я не хотел иметь дело с запахом или дымом. Тем не менее, вики Siliconpr0n перечислили циклический термический метод, который они называют «тепловым ударом», который не требует сжигания всего пакета.

Вкратце: нагрейте микросхему в пламени до тех пор, пока не начнет светиться красным цветом (да, пластик). Затем быстро опустите его в холодную воду. Повторите это несколько раз. Со временем эпоксидная смола становится настолько хрупкой, что ее легко можно раздавить плоскогубцами. Этот метод по-прежнему сжигает немного эпоксидной смолы, но совсем немного. Там вонюче, так что делайте это на улице.

Успех примерно через 5 циклов:

Это нижняя часть кубика. Потребовалось немного больше усилий, чтобы отделить его, а вскоре последовало «о, дерьмо, куда он делся на полу» x2.

Фотографирование штампа

У меня нет под рукой никакого микроскопа, но у меня есть камера с 13-кратным оптическим зумом и несколько дешевых выпуклых стеклянных линз. Это лучшее, что я мог получить:

Теперь мы можем видеть реальные дорожки на чипе. Большинство контактных площадок видны, но остатки эпоксидной смолы закрывают пару в правом нижнем углу.

К счастью для меня, у меня есть друзья в университете, у которых есть доступ к очень хорошим микроскопам. Тот, который я позаимствовал, заставил меня растаять на кончиках пальцев: столик с шаговым управлением (джойстик!), компьютерное зрение, и он весил достаточно, чтобы выйти замуж за .

Вот и смотри:

Отдельное спасибо пользователям форума EEVblog exe, magic и imo за сравнение этого штампа с некоторыми другими и за то, что они поделились своим опытом. Анализ (в комплекте с картинками) есть на второй странице ветки.

Хотя это похоже на LM324, я до сих пор не уверен в производителе. Этот логотип и номер детали не совпадают ни с чем в Интернете:

.

После этих фотографий я попытался удалить каплю эпоксидной смолы в правом нижнем углу с помощью тонкого стального инструмента, однако мне удалось выколоть только большие участки микросхемы.

Поставка операционных усилителей

Я покупаю много запчастей для электроники на сером рынке (eBay, Aliexpress). Если вы знаете, чего ожидать, то все в порядке: закажите 100 2N2222 NPN-транзисторов, и вы, вероятно, получите какой-то аналогичный NPN-транзистор; и т. д. Я думал, что дешевые операционные усилители из источников на серых рынках были довольно безопасным вариантом для меня.
