Обзор транзистора 5BW

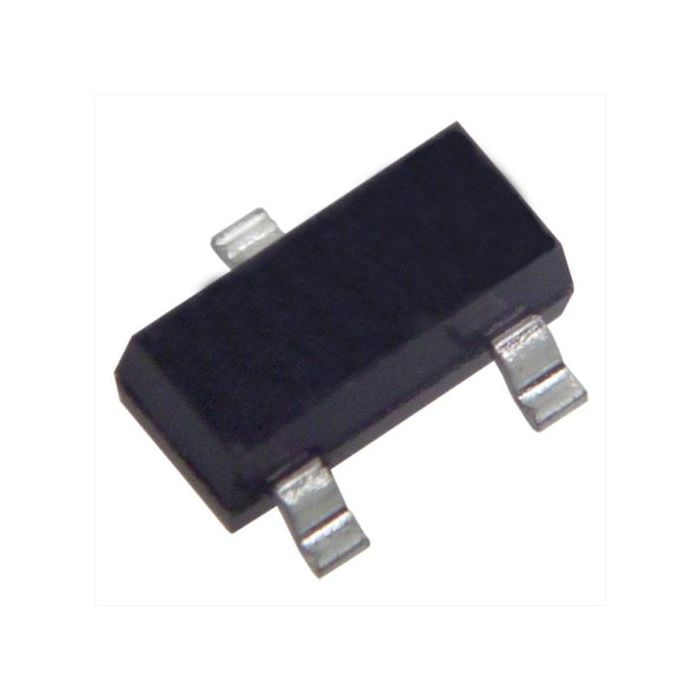

Транзистор 5BW — это биполярный транзистор общего назначения в корпусе SOT-23. Он относится к семейству малосигнальных транзисторов и широко используется в различных электронных устройствах.
Основные характеристики транзистора 5BW:
Структура: NPN
Максимальное напряжение коллектор-эмиттер: 45 В
Максимальный ток коллектора: 100 мА
Коэффициент усиления по току: 110-220
Граничная частота: 100 МГц
Корпус: SOT-23
Области применения транзистора 5BW
Благодаря своим характеристикам, транзистор 5BW находит применение во многих типах электронных схем:
Усилители малых сигналов
Переключательные схемы
Драйверы светодиодов
Источники питания
Аудиоусилители
Цифровые схемы
Какие преимущества дает использование транзистора 5BW? Во-первых, это компактные размеры корпуса SOT-23, что позволяет применять его в миниатюрных устройствах. Во-вторых, хорошее соотношение цена/качество делает его привлекательным выбором для массового производства.
Особенности использования транзистора 5BW
При работе с транзистором 5BW следует учитывать некоторые особенности:
Чувствительность к статическому электричеству — необходимо соблюдать меры электростатической защиты
Небольшая рассеиваемая мощность — около 300 мВт
Зависимость коэффициента усиления от тока коллектора
Необходимость ограничения обратного напряжения на переходе база-эмиттер
Как правильно подключать транзистор 5BW в схему? Важно обеспечить правильное смещение базы и не превышать максимально допустимых значений напряжений и токов. Рекомендуется использовать резисторы для ограничения токов базы и коллектора.
Аналоги и замены транзистора 5BW
В случае отсутствия транзистора 5BW, его можно заменить следующими аналогами:
BC547
2N3904
2N2222A
BC337
MMBT3904
Какой аналог выбрать? Это зависит от конкретного применения. Например, BC547 имеет схожие характеристики и такой же корпус. 2N3904 обладает большим коэффициентом усиления, но отличается корпусом. При выборе замены нужно тщательно сравнивать параметры.
Типовые схемы включения транзистора 5BW
Рассмотрим несколько базовых схем с использованием транзистора 5BW:
Усилитель с общим эмиттером
Это классическая схема усиления сигнала:
Входной сигнал подается на базу через конденсатор
Коллекторная нагрузка — резистор 1-10 кОм
Эмиттер заземлен
Смещение базы задается делителем напряжения
Ключевой режим
Транзистор работает в режиме ключа:
База управляется логическим сигналом через резистор 1-10 кОм
В коллекторную цепь включена нагрузка (светодиод, реле и т.п.)
Эмиттер заземлен
Рекомендации по монтажу транзистора 5BW
При монтаже транзистора 5BW на печатную плату следует соблюдать следующие правила:
Использовать антистатические меры защиты
Не превышать максимально допустимую температуру пайки (260°C в течение 10 секунд)
Обеспечить хороший теплоотвод от корпуса транзистора
Проверять правильность распиновки при установке
Не допускать механических напряжений на выводах
Какие могут быть последствия неправильного монтажа? Это может привести к выходу транзистора из строя, ухудшению его характеристик или нестабильной работе схемы. Поэтому важно тщательно соблюдать технологию монтажа.
Измерение параметров транзистора 5BW
Для проверки исправности и определения характеристик транзистора 5BW можно провести следующие измерения:
Проверка переходов мультиметром в режиме «диод»
Измерение коэффициента усиления по току
Определение напряжения насыщения коллектор-эмиттер
Измерение обратного тока коллектора
Снятие выходных характеристик
Как интерпретировать результаты измерений? Полученные значения нужно сравнить с типовыми, указанными в документации на транзистор. Значительные отклонения могут свидетельствовать о неисправности или деградации параметров.
Применение транзистора 5BW в современной электронике
Несмотря на появление новых типов полупроводниковых приборов, транзистор 5BW продолжает активно использоваться в различных областях электроники:
Бытовая техника
Автомобильная электроника
Промышленная автоматика
Измерительное оборудование
Телекоммуникационные устройства
Почему транзистор 5BW остается востребованным? Главные причины — отработанная технология производства, низкая стоимость, хорошая совместимость со стандартными схемотехническими решениями. Это делает его отличным выбором для массовых применений, где не требуются предельные характеристики.
