Каковы основные параметры лампы 6Н28Б-В. Где применяется этот двойной триод. Какие особенности конструкции имеет лампа 6Н28Б-В. В чем преимущества использования этой лампы в электронных схемах.
Общая характеристика лампы 6Н28Б-В
Лампа 6Н28Б-В представляет собой двойной триод, предназначенный для усиления напряжения низкой частоты и генерирования колебаний. Данная лампа относится к категории сверхминиатюрных электронных приборов и имеет стеклянную оболочку. Масса лампы составляет всего 5 грамм, что делает ее очень компактной.
Основные характеристики лампы 6Н28Б-В:
- Тип: двойной триод
- Назначение: усиление НЧ и генерация
- Оформление: стеклянная оболочка
- Тип конструкции: сверхминиатюрная
- Масса: 5 г
Электрические параметры лампы 6Н28Б-В
Лампа 6Н28Б-В характеризуется следующими основными электрическими параметрами при номинальном режиме работы (Uн = 6.3 В, Ua = 50 В, Uс = -1 В):
- Ток накала: 247±22 мА
- Ток анода: 7±3 мА
- Крутизна характеристики: 6.75±2.25 мА/В
- Коэффициент усиления: 22±6
- Напряжение виброшумов: ≤25 мВ (при Ra = 5 кОм)
Каковы предельные эксплуатационные параметры лампы 6Н28Б-В? Максимально допустимые значения для надежной работы лампы:
- Напряжение накала: 5.7-6.9 В
- Напряжение анода: 150 В (300 В при запертой лампе)
- Ток катода: 10 мА
- Мощность, рассеиваемая анодом каждого триода: 0.9 Вт
Конструктивные особенности и устойчивость к внешним воздействиям
Лампа 6Н28Б-В отличается высокой устойчивостью к механическим и температурным воздействиям:
- Ускорение при вибрации: 15g в диапазоне 5-2000 Гц
- Ускорение при многократных ударах: 150g
- Ускорение при одиночных ударах: 500g
- Постоянное ускорение: 100g
- Диапазон рабочих температур: от -60°C до +200°C
Каковы межэлектродные емкости лампы 6Н28Б-В? Для этой лампы характерны следующие значения:
- Входная емкость: 3.3±0.7 пФ
- Выходная емкость: 2.2+0.6-0.5 пФ
- Проходная емкость: ≤2 пФ
- Емкость между анодами триодов: ≤0.1 пФ
Применение лампы 6Н28Б-В в электронных схемах
Благодаря своим характеристикам, лампа 6Н28Б-В находит применение в различных электронных устройствах:
- Усилители низкой частоты
- Генераторы сигналов
- Маломощные передатчики
- Измерительное оборудование
- Аудиотехника высокого класса
Почему лампа 6Н28Б-В востребована в современной электронике? Ее преимущества:
- Низкий уровень собственных шумов
- Высокая линейность характеристик
- Устойчивость к перегрузкам
- Длительный срок службы (не менее 2000 часов)
- Компактные размеры
Особенности эксплуатации лампы 6Н28Б-В
При использовании лампы 6Н28Б-В следует учитывать ряд важных моментов:
- Необходимость правильного подбора режима работы
- Контроль температуры баллона лампы
- Учет влияния механических воздействий
- Соблюдение полярности подключения электродов
Как обеспечить максимальный срок службы лампы 6Н28Б-В? Рекомендации по эксплуатации:
- Не превышать максимально допустимые параметры
- Обеспечить эффективное охлаждение
- Использовать качественные ламповые панельки
- Производить плавный прогрев перед подачей анодного напряжения
- Регулярно проверять параметры лампы
Сравнение лампы 6Н28Б-В с аналогами
Лампа 6Н28Б-В имеет ряд отечественных и зарубежных аналогов. Сравним ее характеристики с некоторыми похожими лампами:
| Параметр | 6Н28Б-В | 6Н2П | ECC83 |
|---|---|---|---|
| Ток накала | 247 мА | 350 мА | 300 мА |
| Крутизна | 6.75 мА/В | 3.3 мА/В | 1.6 мА/В |
| Коэффициент усиления | 22 | 35 | 100 |
В чем преимущества лампы 6Н28Б-В перед аналогами? Основные отличия:
- Более высокая крутизна характеристики
- Меньший ток накала
- Лучшая устойчивость к механическим воздействиям
- Больший диапазон рабочих температур
Схемотехнические решения с применением лампы 6Н28Б-В
Рассмотрим несколько типовых схем с использованием лампы 6Н28Б-В:

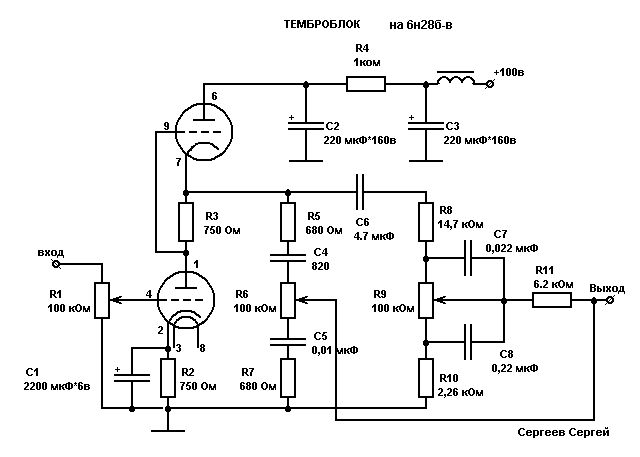

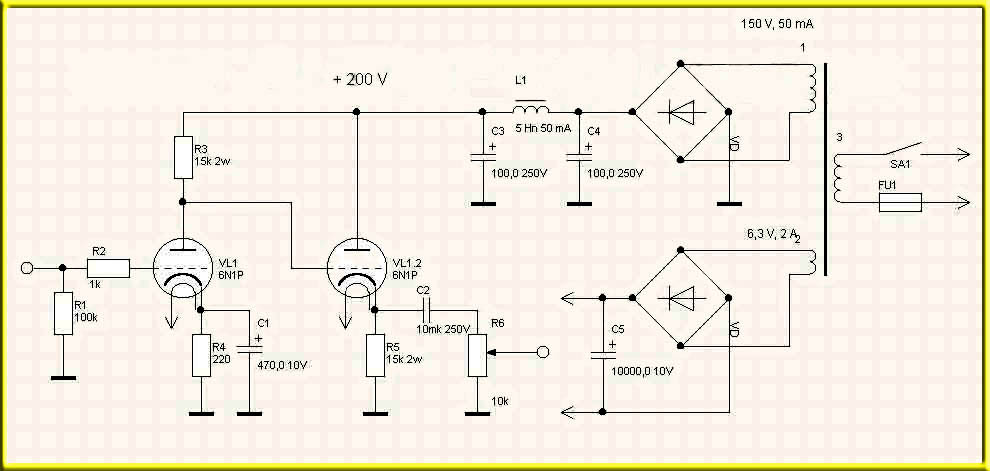

Предварительный усилитель НЧ
В данной схеме лампа 6Н28Б-В используется в качестве двухкаскадного усилителя напряжения. Первый триод работает в режиме с общим катодом, второй — в режиме катодного повторителя. Это позволяет получить высокий коэффициент усиления при низком выходном сопротивлении.
Фазоинвертор
Оба триода лампы 6Н28Б-В используются для получения двух противофазных сигналов равной амплитуды. Такая схема часто применяется в двухтактных усилителях мощности для раскачки выходных ламп.
Генератор синусоидальных колебаний
Один триод лампы работает как усилитель, второй обеспечивает положительную обратную связь через частотно-избирательную RC-цепь. Это позволяет получить стабильные синусоидальные колебания заданной частоты.
Какие особенности нужно учитывать при разработке схем с лампой 6Н28Б-В?
- Необходимость симметричного построения схемы для обоих триодов
- Учет паразитных емкостей между электродами
- Обеспечение эффективного теплоотвода
- Экранирование входных цепей для снижения наводок
Тестирование и отбраковка ламп 6Н28Б-В
Для обеспечения надежной работы устройств с лампой 6Н28Б-В важно проводить входной контроль и периодическое тестирование ламп. Основные параметры, подлежащие проверке:
- Ток накала
- Ток анода каждого триода
- Крутизна характеристики
- Коэффициент усиления
- Уровень собственных шумов
Как проводится тестирование лампы 6Н28Б-В? Основные этапы:
- Проверка целостности нити накала
- Измерение токов утечки между электродами
- Снятие анодных и анодно-сеточных характеристик
- Определение крутизны и коэффициента усиления
- Проверка уровня микрофонного эффекта
При отбраковке ламп 6Н28Б-В учитываются следующие критерии:
- Обратный ток сетки не более 1 мкА
- Крутизна характеристики не менее 3.6 мА/В
- Изменение крутизны характеристики в пределах -40…+35%
Перспективы применения лампы 6Н28Б-В в современной технике
Несмотря на развитие полупроводниковых технологий, лампа 6Н28Б-В продолжает находить применение в ряде областей:
- Высококачественная аудиотехника
- Измерительное оборудование
- Специальная аппаратура связи
- Устройства с повышенными требованиями к надежности
Какие факторы обеспечивают сохранение интереса к лампе 6Н28Б-В? Основные причины:
- Уникальные звуковые характеристики ламповых схем
- Высокая линейность при больших уровнях сигнала
- Устойчивость к электромагнитным помехам
- Способность работать в жестких условиях эксплуатации
- Отработанная технология производства
Таким образом, лампа 6Н28Б-В остается востребованным электронным компонентом, сочетающим в себе классические достоинства ламповой техники с современными требованиями к миниатюризации и надежности. Ее применение позволяет создавать уникальные по своим характеристикам устройства, недостижимые на полупроводниковых элементах.
Лампа 6Н28Б-В (двойной триод) — DataSheet
Перейти к содержимому
Схема соединения электродов лампы 6Н27Б-В |
Корпус лампы 6Н28Б-В |
Триод двойной для усиления напряжения низкой частоты и генерирования. Оформление — в стеклянной оболочке, сверхминиатюрное. Масса 5 г.
| Параметр | Условия | 6Н28Б-В | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 247±22 | мА |
| Ток анода | — | 7±3 | мА |
| Разность токов анода первого и второго триодов | — | ≤2. 5 | мА |
| Обратный ток сетки | — | ≤0.1 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤20 | мкА |
| Крутизна характеристики | — | 6.75±2.25 | мА/В |
| Uн = 5.7 В | ≥3.6 | ||
| Коэффициент усиления | — | 22±6 | — |
| Напряжение виброшумов | Rа = 5 кОм | ≤25 | мВ |
| Межэлектродные емкости | входная | 3.3±0.7 | пФ |
| выходная | 2.2+0.6-0.5 | ||
| проходная | ≤2 | ||
| между анодами триодов | ≤0.1 | ||
| Наработка | — | ≥2000 | ч |
| Критерии оценки | |||
| Обратный ток сетки | — | ≤1 | мкА |
| Крутизна характеристики | — | ≥3. 6 | мА/В |
| Изменение крутизны характеристики | — | ≤+35 -40 | % |
| Параметр | Условия | 6Н28Б-В | Ед. изм |
| Напряжение накала | — | 5.7-6.9 | В |
| Напряжение анода | — | 150 | В |
| при запертой лампе | 300 | ||
| Напряжение сетки отрицательное | — | 150 | В |
| Напряжение между катодом и подогревателем | — | 150 | В |
| Ток катода | — | 10 | мА |
| Мощность, рассеиваемая анодом каждого триода | — | 0.9 | Вт |
| Мощность, рассеиваемая сеткой каждого триода | — | 0. | Вт |
| Сопротивление в цепи сетки | — | 2 | МОм |
| Температура баллона лампы | при нормальной температуре окружающей среды | 125 | °C |
| при температуре окружающей среды 200 °C | 240 | ||
| Устойчивость к внешним воздействиям | |||
| Ускорение | при вибрации (в диапазоне частот) | 15 (5-2000 Гц) | g |
| при многократных ударах | 150 | ||
| при одиночных ударах | 500 | ||
| постоянное | 100 | ||
| Интервал рабочих температур окружающей среды | — | -60…+200 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Анодные характеристики | Анодно-сеточные характеристики |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Лампа 6Н28Б-В (двойной триод) — Радиолампы
DIY » Справочник » Радиолампы » Лампа 6Н28Б-В (двойной триод)
Поиск по Статьям и Справочникам
Найти:Радиолампы
Комментарии
Описание
Триод двойной для усиления напряжения низкой частоты и генерирования. Оформление — в стеклянной оболочке, сверхминиатюрное. Масса 5 г.
| Параметр | Условия | 6Н28Б-В | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 247±22 | мА |
| Ток анода | — | 7±3 | мА |
| Разность токов анода первого и второго триодов | — | ≤2.5 | мА |
| Обратный ток сетки | — | ≤0.1 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤20 | мкА |
| Крутизна характеристики | — | 6. 75±2.25 | мА/В |
| Uн = 5.7 В | ≥3.6 | ||
| Коэффициент усиления | — | 22±6 | — |
| Напряжение виброшумов | Rа = 5 кОм | ≤25 | мВ |
| Межэлектродные емкости | входная | 3.3±0.7 | пФ |
| выходная | 2.2+0.6-0.5 | ||
| проходная | ≤2 | ||
| между анодами триодов | ≤0.1 | ||
| Наработка | — | ≥2000 | ч |
| Критерии оценки | |||
| Обратный ток сетки | — | ≤1 | мкА |
| Крутизна характеристики | — | ≥3.6 | мА/В |
| Изменение крутизны характеристики | — | ≤+35-40 | % |
| Параметр | Условия | 6Н28Б-В | Ед. изм |
| Напряжение накала | — | 5.7-6.9 | В |
| Напряжение анода | — | 150 | В |
| при запертой лампе | 300 | ||
| Напряжение сетки отрицательное | — | 150 | В |
| Напряжение между катодом и подогревателем | — | 150 | В |
| Ток катода | — | 10 | мА |
| Мощность, рассеиваемая анодом каждого триода | — | 0.9 | Вт |
| Мощность, рассеиваемая сеткой каждого триода | — | 0.1 | Вт |
| Сопротивление в цепи сетки | — | 2 | МОм |
| Температура баллона лампы | при нормальной температуре окружающей среды | 125 | °C |
| при температуре окружающей среды 200 °C | 240 | ||
| Устойчивость к внешним воздействиям | |||
| Ускорение | при вибрации (в диапазоне частот) | 15 (5-2000 Гц) | g |
| при многократных ударах | 150 | ||
| при одиночных ударах | 500 | ||
| постоянное | 100 | ||
| Интервал рабочих температур окружающей среды | — | -60…+200 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Корпус лампы ГУ-22А Описание Мощный генераторный триод для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 26 МГц. Лампа может работать в схемах с общей сеткой и в схемах с нейтрализацией. Оформление — металлостеклянное. …
D.I.Y. — Do It Yourself — Сделай Сам
Аудио Портал © 2004-2020
6Н28Б-В — Лампы вакуумные | Российская электронная компания
Главная / Продукты / Вакуумные трубки / 6Н28Б-В
6Н28Б-В
Двойной триод для усиления и генерации напряжения низкой частоты.
Тип корпуса: со стеклянной оболочкой, микроминиатюрный.
Масса 5 г.
Основные параметры (при U f = 6.3 V, U a = 50 V, U g = -1 V)
Filament current, mA | 247±22 | ||
Anode current, MA | 7 ± 3 | ||
1 ST и 2 ND Triode Anode Differen0003 | ≤0,1 | ||
Ток утечки с катодом к нагреванию, MKA | ≤20 | ||
МУТАЛЬНА | Взаимная проводимость (в U F = 5,7 В), MA/V | ≥3. | |
Коэффициент усиления | 2 22 ± 6 9000 20026 | ||
Vibronoise voltage (at R a = 5 kOhm), mV | ≤25 | ||
Interelectrode capacitance, pF input output input-to-output Между триодными анодами | 3,3 ± 0,7 2,2+0,6/-0,5 ≤2 ≤0,1 | ||
Держутость, H | |||
, H | |||
.0002 ≥2000 | |||
Критерии долговечности Обратный ток сетки, MKA Взаимная проводимость, MA/V Вариация взаимной проводимости | ≤1 ≥3,6 | ≤1 ≥3,6 | ≤1 9000 2 | .
6Рабочие пределы
Напряжение нити, V | 5,7..7,6,9 |
Anode Voltage, V | |
Anode, V | |
Anode, V | |
. | 150 |
Anode voltage in off-state, V | 300 |
Negative grid voltage, V | 150 |
Cathode-to- Нагреватель напряжение, v | 150 |
Катодный ток, MA | 10 |
.0003 | 0.9 |
Grid power dissipation (each triode), W | 0.1 |
Grid circuit resistance, MOhm | 2 |
Envelope temperature, o C при нормальной температуре окружающего воздуха при температуре окружающего воздуха +200 o C (не более 50 ч) | 125 240 |
Вибрационные нагрузки Частота, Гц , G | 5,2000 . 150 |
Однократное механическое ударное ускорение, g | 500 |
Линейное ускорение, g | 100 |
Температура окружающего воздуха, O C | -70 ..+200 |
00031 Russian Electricics. Россия, Московская область, г. Рязань, пл. Соборная, д. 2.
Тел: +7 (491) 227-61-51, Факс: +7 (491) 227-18-88
russian-electronics.com
Другие товары в Вакуумные трубки
6Н2П
6N2P-EV
6Н3П-Э
6Н3П-И
6Н6П
Лампа paluszkowa 6N28B-W x2 (ros) модуль [094-44] — 5871321725
- Применение AllegroПрименение Allegro
- Allegro Smart!Allegro Smart!
- Allegro PolecamAllegro Polecam
Архивное предложение.
.jpg.e0ea9261ec94d6db893912c9c85d7c3e.jpg)
Zobacz aktualne oferty:Oferta archiwalna
Lampa paluszkowa 6N28B-W x2 (ros) moduł [094-44] (5871321725) Kategoria: Lampy
Lokalizacja: Wrocław
Zakończona в 23:37 дня 28.12.2015 р.
Nie było ofert kupna
Wystawiono w licytacji od 24,99 zł i przez «Kup teraz» za 30,00 zł
Zobacz aktualne oferty
Sprzedający marekmagda
Inne przedmioty sprzedającego z kategorii Lampy Wszystkie przedmioty sprzedającego
Uzyskaj pomoc w sprawie oferty
Parametry
- Stan
- Używany
Opis
Witam
Przedmiotem licytacji jest

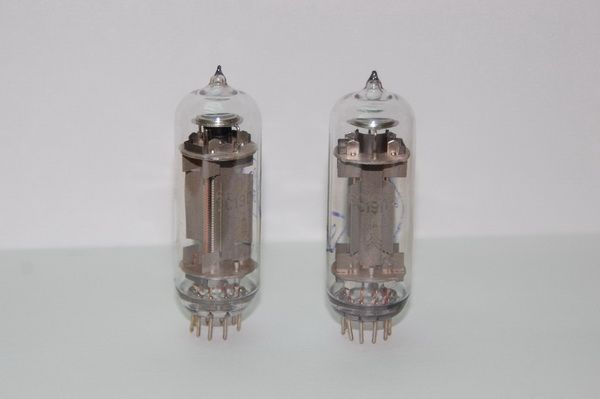

Lampa paluszkowa
6N28B-W
(6h38 Б-B
Używana
ALE NIE JESTEM PEWIEN
90000003
cena zakupu
dotyczy 2 sztuk w module
jak na zdjęciu poglądowym
Przesyłkę wysyłam zawsze
w dobrze zabezpieczonych przed zgnieceniem pudełkach
———————————————————— —-
Zdjęcia przedmiotu
pl/biznes/allegro-pay-business?bi_s=archiwum_allegro&bi_m=banner&bi_c=Product»>Top produkty na Allegro
od
3799,00 zł
Robot kuchenny KitchenAid 5KSM7580X 500 W
od 5 sprzedawców
od
25,99 zł
Wskaźnik Laserowy Laser Duża Moc
od 5 sprzedawców
Laptop HP 840 G4|zielony, niebieski, czerwony, różowy 14″ Intel Core i5 16 GB / 1024 GB
od 1 sprzedawcy
od
599,00 zł
таблетка Lenovo Tab M8 8 «2 ГБ / 32 ГБ SZARY
OD 5 Sprzedawców
OD
149,90 Zł
SmartWatch Watches AW88 Pro Złoty
OD 6 Sprzedawcówaw
OD 6 Sprzedawcówatch
OD 6 Sprzedawcówatch
od 6.
Stacja dokująca dysków 3,5 «SATA Unitek
OD 107 Sprzedawców
OD
249,00 Zł
Telefon Nokia N8
OD 3 Sprzedawców
okia N8
OD 3 Sprzedawców
okia N8
OD 3 Sprzedawców
26799 2 26799 2 26799 2 26799 2 26799 2 26799 2 26799 2 26799 2 26799 2 26799 2 26799 2 26799 2 26799 2 26799. 8 ГБ / 128 ГБ розовая
od 1 sprzedawcy
Dysk SSD 240GB SSD M.2 PCIe def_SSD_M2_PCIe [BAZOWY] 240GB M.2 PCIe
od 1 sprzedawcy
Smartfon Nokia N8 0,25/16 GB czarny
od 5 sprzedawców
od
99,00 Zł
Słuchawki Bezprzewodowe Douszne Lenovo Słuchawki Lenovo Douszne Bezprzewodowe Bluetooth
od 2 Sprzedawców
OD
939,99 Zł
ROBOTSIRSIRSIRSIMI.0003
OD 3 Sprzedawców
OD
35,00 Zł
UCHWYT NA KOKPIT ALOGY LOWUCH CZARNY
OD 4 SPRZEDAWCOW
OD
15,00 Zł
PODKLADKA.
OD 1 Sprzedawcy
OD
29,90 Zł
Case Do Motorola Moto E40 E30 E20 Жидкий корпус Srebrny
OD 1 Sprzedawcy
OD
54,00 Zł
Dysk Zewn hdtrzny hdtrznn hdtrznn hdtrznn hdtrznnawnnaWn
od 2 sprzedawców
Laptop HP 840 G4|zielony, niebieski, czerwony, różowy laptop 14″ Intel Core i5 16 GB / 256 GB
od 1 sprzedawcy
od
148,99 zł
SMARTWATCH ZEGAREK DAMSKI ROZMOWY Puls Wodoodporny
OD 2 Sprzedawców
Smartfon Nokia N8 256 МБ/16 ГБ Szary
OD 1 Sprzedawcy
OD
98 99 Zł
Długopis 3d Retoo P63
OD
9000.
