Электросхема монтажного блока ваз 2114. Монтажный блок ВАЗ 2114: устройство, схема и замена предохранителей

Что такое монтажный блок в автомобиле ВАЗ 2114. Как устроен монтажный блок. Где находится монтажный блок в ВАЗ 2114. Как заменить предохранители в монтажном блоке ВАЗ 2114.

Назначение и функции монтажного блока ВАЗ 2114

Монтажный блок является центральным элементом электрооборудования автомобиля ВАЗ 2114. Его основные функции:

• Управление всеми электрическими устройствами автомобиля
• Защита электрических цепей от перегрузок и коротких замыканий
• Коммутация взаимосвязанных цепей различных систем
• Упрощение диагностики и ремонта электрооборудования

Благодаря монтажному блоку удалось отказаться от установки множества отдельных реле по всему корпусу автомобиля. Это существенно упростило электрическую схему и обслуживание электрооборудования ВАЗ 2114.

Устройство монтажного блока ВАЗ 2114

Монтажный блок ВАЗ 2114 состоит из следующих основных элементов:

• Пластиковый корпус
• Печатная плата
• Реле
• Предохранители
• Разъемы для подключения электрических цепей

Печатная плата изготовлена из пластика, что упрощает установку и замену компонентов. На ней смонтированы все реле и предохранители. Для подключения к электрической системе автомобиля используются унифицированные разъемы.

Реле монтажного блока

В монтажном блоке ВАЗ 2114 установлено 9 реле. Они бывают двух типов:

1. Обычные электромагнитные реле для включения/выключения компонентов (фары, стеклоподъемники и т.д.)
2. Специальные электронные реле-ключи для управления периодичными процессами (стеклоочистители, поворотники)

Предохранители

В монтажном блоке ВАЗ 2114 используется 20 плавких предохранителей ножевого типа. Они заключены в пластиковый корпус и имеют плоские ножевидные контакты для подключения. Номиналы предохранителей различаются в зависимости от защищаемой цепи.

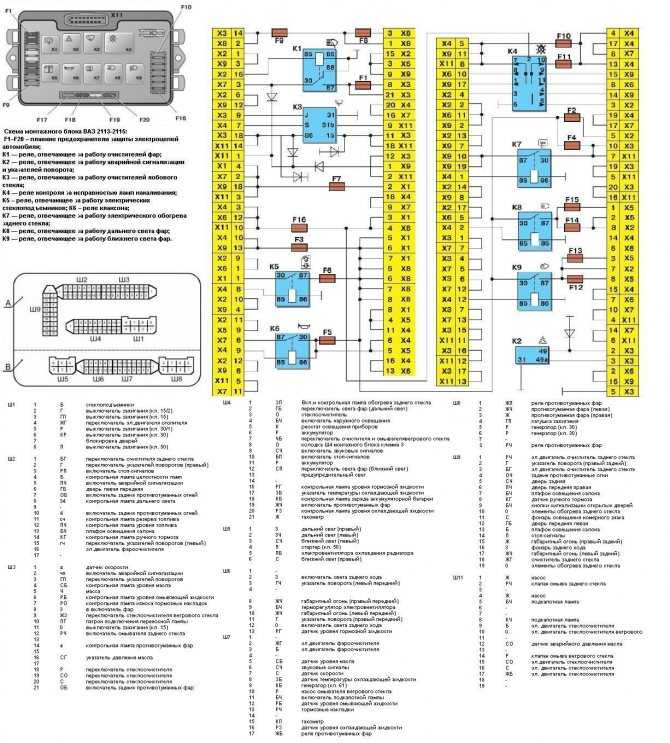

Схема монтажного блока ВАЗ 2114

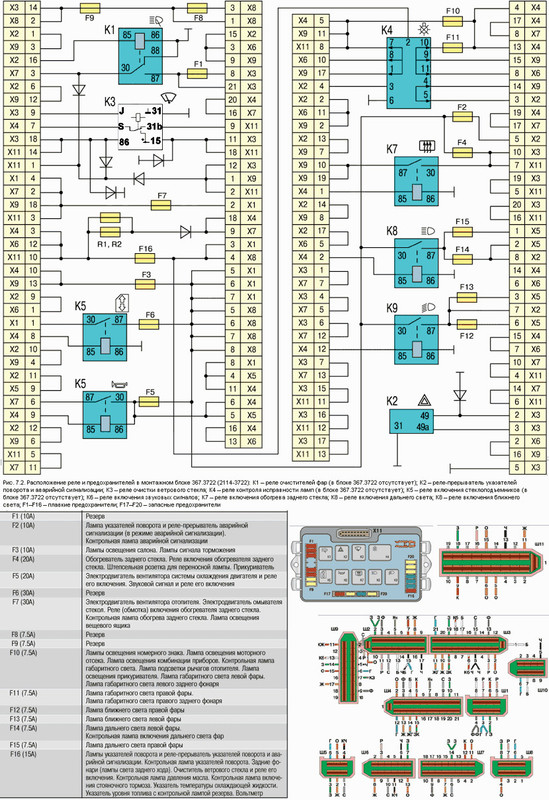

Схема расположения предохранителей и реле в монтажном блоке ВАЗ 2114:

• F1-F20 — предохранители
• K1-K9 — реле

Назначение основных реле:

• K1 — очиститель фар
• K2 — указатели поворота
• K3 — очиститель ветрового стекла
• K4 — контрольная лампа
• K5 — стеклоподъемники
• K6 — звуковой сигнал
• K7 — обогрев заднего стекла
• K8, K9 — фары ближнего/дальнего света

Полная схема с назначением всех предохранителей обычно нанесена на внутренней стороне крышки монтажного блока.

Расположение монтажного блока в ВАЗ 2114

Монтажный блок в автомобиле ВАЗ 2114 расположен в моторном отсеке с левой стороны по ходу движения. Чтобы получить к нему доступ:

1. Откройте капот автомобиля
2. Найдите черный пластиковый корпус под лобовым стеклом слева
3. Отстегните две защелки по бокам крышки
4. Снимите защитную крышку монтажного блока

Теперь вы получите доступ ко всем компонентам монтажного блока — предохранителям и реле.

Как заменить предохранитель в монтажном блоке ВАЗ 2114

Если в автомобиле перестал работать какой-то электрический прибор, первым делом следует проверить соответствующий предохранитель. Порядок замены предохранителя:

1. Определите перегоревший предохранитель по схеме на крышке блока
2. Извлеките его с помощью специального пинцета из комплекта
3. Визуально проверьте целостность плавкой вставки
4. Замените на новый предохранитель такого же номинала
5. Проверьте работу прибора после замены

Важно использовать предохранители только рекомендованного номинала. Установка более мощного предохранителя может привести к повреждению электропроводки.

Признаки неисправности монтажного блока ВАЗ 2114

О проблемах с монтажным блоком ВАЗ 2114 могут свидетельствовать следующие признаки:

• Периодическое отключение электроприборов
• Оплавление контактов и корпуса блока
• Посторонние звуки при работе реле
• Запах горелой проводки из-под капота
• Частое перегорание предохранителей

При появлении таких симптомов рекомендуется провести диагностику монтажного блока и при необходимости заменить неисправные компоненты или весь блок целиком.

Советы по обслуживанию монтажного блока ВАЗ 2114

Для поддержания монтажного блока ВАЗ 2114 в исправном состоянии рекомендуется:

• Периодически проверять состояние контактов и разъемов
• Очищать блок от пыли и грязи
• Проверять надежность крепления блока
• Своевременно заменять вышедшие из строя предохранители и реле
• Не допускать попадания влаги на элементы блока

Правильное обслуживание монтажного блока поможет избежать проблем с электрооборудованием автомобиля ВАЗ 2114 и продлит срок его службы.

Монтажный блок ВАЗ 2114 и его схема

В статье мы расскажем о назначении монтажного блока, его устройстве и функциях, а также опишем основные составляющие прибора.

Электрическая схема автомобилей управляется при помощи общего «центра» — монтажного блока реле и предохранителей. Данная деталь для ВАЗ 2114 отвечает за включение и отключение каждого электрокомпонента и обеспечение их защиты.

Содержание

1. Для чего предназначен МБ?
2. Устройство монтажного блока
3. Главные компоненты
4. Функции устройства

Для чего предназначен МБ?

Электрическая схема современных автомобилей является достаточно сложной даже для опытных автомехаников. Поэтому, для того чтобы обеспечить ее обслуживание и ремонт применили особый подход к компоновке каждого из составляющих общей системы. Если говорить проще, практически все реле и предохранители разместили в одном компактном корпусе монтажного блока — без него нельзя представить современную машину.

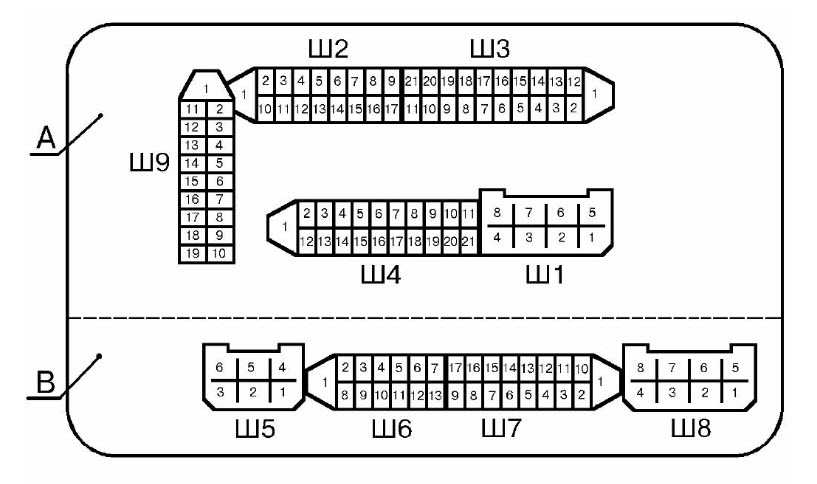

Расположение входов в монтажном блоке ВАЗ

Данная деталь является центральным модулем электрооборудования авто, в котором соединили управление и защиту всех электрических устройств. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль. Если же поломка серьезная, не нужно вооружаться паяльником. Достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов.

Монтажный блок можно назвать одним из самых важных устройств в электрической системе автомобиля. В корпусе детали сходится практически вся электрическая схема авто. Если обнаружена неисправность, проверку электрических цепей нужно начинать с блока.

Устройство монтажного блока

Электрические приборы, руководящие электроцепями ВАЗ 2114 состоят из:

1. Печатной платы, на которой смонтированы все основные составляющие;
2. Реле подключения основных электрических схем;
3. Устройств, обеспечивающих защиту электроцепей;
4. Разъемов, с помощью которых подключается монтажный блок к компонентам электрической схемы.

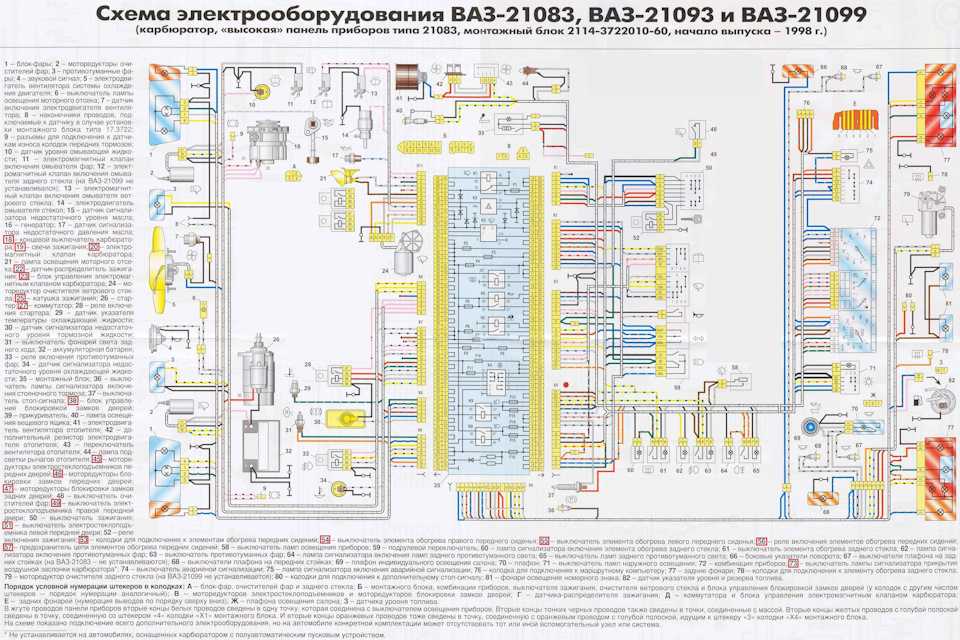

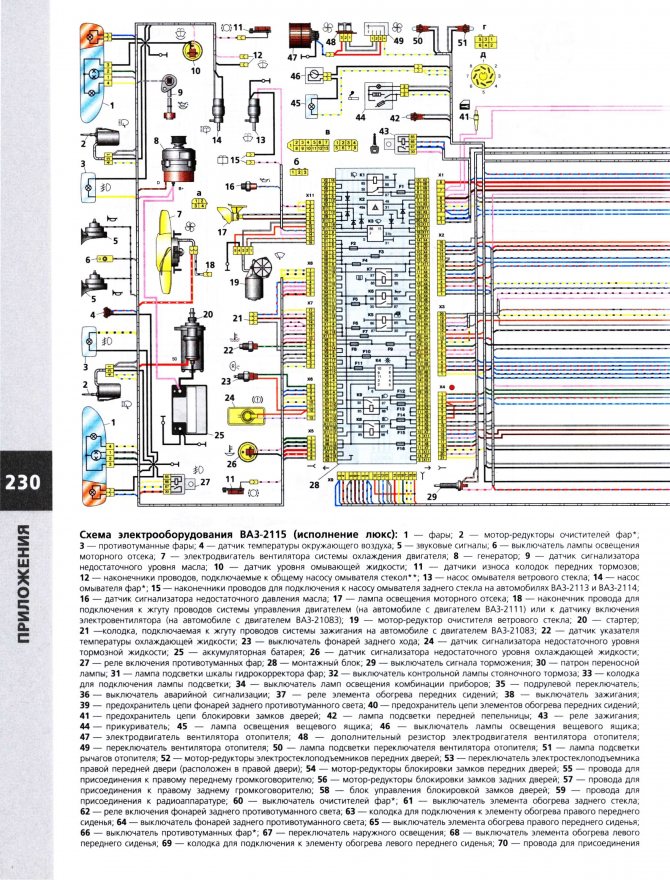

   Полная схема блока

Стоит сказать, что такая схема применяется не только в автомобилях марки ВАЗ, но и в самых современных зарубежных авто. Такая ситуация сложилась, поскольку принцип подключения и защиты практически не изменился за последние годы.

Главные компоненты

В схемах применяются современные пластиковые платы для монтажа на разъемах. Работа с пластиком является более простой, чем работа со стеклотекстолитовыми платами, которые применялись в устройствах автомобилей постарше. Дело в том, что установку реле или предохранителя может совершить практически каждый, не вооружаясь паяльником.

Еще одной важной частью данного устройства являются предохранители. Ранее они были стеклянными с плавкой вставкой. На авто ВАЗ 2114 устанавливаются современные предохранители ножевого типа, отличающиеся удобством и высокой надежностью. Они состоят из пластмассового корпуса, в который заключен плавкий предохранительный элемент. Для подключения к плате используются ножевидные плоские металлические контакты.

Извлечение монтажного блока из автомобиля

Реле автомобиля ВАЗ 2114 состоит из двух основных компонентов:

• Электромагнитного ключа включения/выключения составляющих электрической цепи авто, являющееся обычным реле. Оно осуществляет замыкание и размыкание контактов после того, как была произведена подача/снятие управляющего тока.
• Специальных ключей замыкания электрических цепей. Они предназначены для автоматического периодичного включения/выключения тех или иных элементов системы.

Стандартное реле отвечает за включение фар, стеклоподъемников, отопления и других компонентов, включаемых и выключаемых принудительно. С помощью специального электронного устройства — ключа обеспечивается работа стеклоочистителей, поворотников, сигнализации и других компонентов.

В состав монтажного блока ВАЗ 2114  входит еще одна деталь – оригинальный пинцет-зажим, который делает процесс извлечения/установки предохранителя более удобным.

Функции устройства

В описываемую деталь входит больше десятка электронных ключей, которые отвечают за запуск стартера, контроль исправности лампочек, переключение ближний/дальний свет. Также с помощью реле обеспечивается включение противотуманок, стеклоочистителей (с дополнительным переключением их скорости), включение очистителей фар, электростеклоподъемников, обогрева заднего стекла и многое другое.

Монтажный блок автомобилей ВАЗ

Правда, не в каждом авто есть все типы реле, поскольку схема обогрева передних кресел присутствует только в качестве дополнительной опции. Такая же ситуация с очистителями фар, противотуманками и многим другим.

Если же говорить о предохранителях, они отвечают за защиту практически всех электрических схем, за исключением только силовых кабелей, через которые подается ток на двигатель и осуществляется зарядка батареи аккумуляторов. Некоторые устройства защищают сразу несколько цепей электропитания с одинаковыми токами, что становится причиной выхода из строя нескольких систем при выходе из строя всего одного предохранителя.

Как заменить блок предохранителей ВАЗ 2114: пошаговая инструкция и видео » Авто центр ру

Как известно, важным элементом системы проводки электроприборов является монтажный блок предохранителей (далее — БП). Защита приборов и мультимедийных устройств от различных неисправностей, в том числе от перенапряжения — это главная функциональная особенность БП. Поэтому мы предлагаем вам узнать, где находится блок предохранителей ВАЗ 2114, какова схема расположения элементов в нем и как произвести их замену.

Расположение и электрическая схема

Включение предохранителя происходит одновременно с устройством, за которое он отвечает. Как сказано выше, в случае превышения оптимальных параметров напряжения в цепи происходит разрыв электроцепи. К слову, в общей сложности элементы БП в транспортных средствах осуществляют функционирование на протяжении ста часов.

Автомобиль ВАЗ 2114

В транспортных средствах ВАЗ 2114 с инжекторным двигателем применяется однопроводная система проводки, характерная для большинства автомобилей, существующих на сегодняшний день. Каждый без исключения потребитель энергии, подключенный к БП, имеет свой предохранитель, который в результате увеличения напряжения либо при коротком замыкании сразу же размыкает всю цепь. Это делается для предотвращения перегрева проводки, а соответственно — и потенциального пожара.

Однако, не все устройства и приборы транспортного средства подключаются к БП. Некоторые составляющие отечественных авто требуют наличия большого напряжения, что позволяет их не защищать плавкими компонентами БП. К примеру, к ним можно отнести цепь катушки зажигания, пуска мотора, аккумуляторной батареи. Как правило, проводка таких компонентов имеет гораздо большее сечение и оснащена надежным слоем изоляции.

Расположение блока плавких устройств автомобиля ВАЗ 2114

Поэтому учтите тот факт, что перед тем, как разбирать фары, магнитолу, систему вентиляции или еще что-то — вам нужно убедиться в том, что сам элемент БП, отвечающих за этот прибор, не вышел из строя. Предлагаем вам ознакомиться со схемой и расположением элементов БП и реле в автомобиле ВАЗ 2114. Непосредственно сам БП находится в моторном отсеке, с левой стороны по ходу движения машины. Открыв капот, под дворниками вы увидите БП, который, как правило, окрашен в черный цвет. Для того чтобы снять крышку, необходимо отсоединить две защелки по бокам БП.

Сняв крышку коробки, вы увидите устройство, на котором расположено девять реле и двадцать предохранителей. На внутренней стороны защитной накладки нанесена схема с определением предназначения каждого устройства БП, в том числе и реле. Ниже рассмотрим электросхему и предназначение каждого отдельного компонента БП.

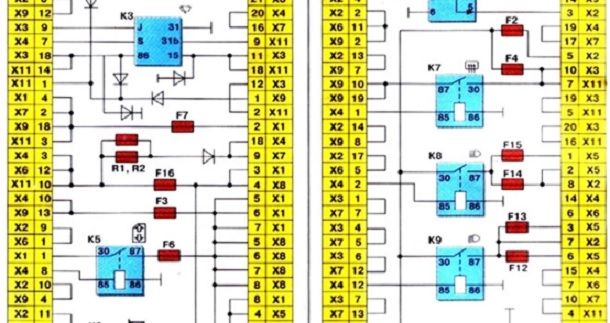

Электросхема компонентов устройства

Номер	Назначение
К1	Обеспечивает работоспособность дворников омывания передних фар.
К2	Отвечает за функционирование ламп поворотов, а также световой сигнализации.
К3	Очиститель ветрового стекла.
К4	Обеспечивает функционирование лампочки, отвечающей за работоспособность других ламп.
К5	Это реле отвечает за функционирование электрических стеклоподъемников.
К6	Предназначение этого реле заключается в обеспечении работоспособности рулевого звукового гудка.
К7	Устройство работа обогрева заднего стекла.
К8 и К9	Эти реле отвечают за работу ламп дальнего и ближнего света.

Также рассмотрим назначение элементов БП, отвечающих за подсветку, работу печки, прикуривателя, бензонасоса и т.д.

Таблица назначения устройств монтажного блока автомобиля ВАЗ 2114

Процесс снятия и замены

В этом нет ничего сложного, с этим процессом сможет справиться даже начинающий автолюбитель.

Что понадобится?

В первую очередь подготовьте все, что вам может потребоваться:

• новый предохранитель для замены;
• наждачная бумага или канцелярский нож;
• отвертка — если нет щипцов.

Запрос вернул пустой результат.

Поэтапная замена

Если вы заметили, что в вашем автомобиле перестала работать печка, подсветка, прикуриватель или бензонасос (машина не заводится), то для начала следует проверить работоспособность самих компонентов. Ниже рассмотрим процесс снятия и замены деталей БП.

1. Откройте капот вашего авто и найдите место расположения коробки. Если стоять лицом к капоту, то она расположена с правой стороны. Отсоедините минусовую клемму аккумуляторной батареи, потому как все работы по замене электрических компонентов должны производиться при отключенной АКБ.
2. Подденьте фиксаторы крепления крышки БП и демонтируйте ее.
3. Определите вышедший из строя элемент, визуально осмотрев его. На сгоревшем предохранителе вы увидите оборванную или расплавленную плавкую нить. Однако, не всего работоспособность контакта можно определить сразу. Вполне возможно, что само гнездо, куда устанавливается элемент, загрязнено или в нем образовалась коррозия, которая не дает возобновить контакт между предохранителем и цепью. Тогда возьмите ножик с тонким лезвием (канцелярский) или наждачную бумагу и прочистите ею контакты.
4. Возьмите специальные щипцы, которые также находятся в самом БП в месте крепления. С их помощью произведите демонтаж сгоревшего предохранителя. Если вышло из строя реле, то снимите его потянув вверх и одновременно раскачивая реле влево и вправо.
5. Замените выгоревший компонент на новый. Обратите внимание: компонент должен соответствовать номиналу, поэтому если у вас вышла из строя деталь на 10 ампер, то заменить ее нужно на такую же.
6. Закройте декоративную накладку и проверьте работоспособность прибора, вышедшего из строя. Если его поломка заключалась в выходе из строя предохранителей, то после замены все будет работать.

Запрос вернул пустой результат.

Помните о том, что проверять работоспособность контакта ни в коем случае нельзя отверткой.

Кроме того, категорически не стоит проверять электроцепь на искру, поскольку это может привести к короткому замыканию или перегоранию дорожки, по которой идет напряжение. В этом случае придется производить полный демонтаж БП с отключением всех приборов, а также выводить и менять сгоревшие провода.

Придерживайтесь всех действий в инструкции и не забывайте о том, что номинал заменяемых предохранителей должен совпадать. В противном случае проблемы с электрикой вам будут обеспечены. Также не забывайте о том, что если при замене элемента проблемы в работе того или иного устройства не пропали, то вам нужно будет проверить электрическую цепь и искать причину в другом.

Видео от Станислава Алексеева «Определение неисправности компонентов БП»

В этом видео автор рассказывает пользователям о том, как произвести диагностику вышедшего из строя контакта в блоке автомобиля ВАЗ 2114.
