Режимы для драйвера на 6п9 — Техподдержка для начинающих

mik190

Member

Ну вот удалось добиться более-менее линейности каскада на 6П9 с межкаскадным трансформатором.Применил фиксированное смещение,в катоде пара светодиодов,Uсм-5,3 вольта,вот так-то оно гораздее.Если судить по напряжению на выходе каскада,то на 1 кГц-15,3 вольта,на 30 Гц-14,40 вольт среднеквадратичного при входном-0,750 вольта.

.Попробую кинуть на вторую сетку вольт 150 с анодного с конденсатором на катод…Какие режимы еще подскажете?

Я остановился на похожем режиме,вторая и третья сетки соединены с анодом, катодный резистор зашунтирован конденсатором 2200 мкФ.
PS 100 мкФ при таком сопротивлении резистора автосмещения в трансформаторном каскаде явно недостаточно.
Мне понравились два режима 6П9 с межкаскадником:1)автома-е сме-е,Ua 200,Ia 26,Uсм 5,резистор смещения 200 Ом. И 2).фиксированное смещение светодиод в катоде,Uсм 5,3 вольта,Ia 22,Ua 200 вольт.Поддать току выше 30 mA не позволяли межкаскадные трансы.Но при 30 mA мне не понравилось звучание.Кстати,а вот питание драйвера осуществлялось от отдельной обмотки.Хотя,наверное,это не принципиально,но на мой слух так оказалось интереснее.

Lawyer
Member

Мне понравились два режима 6П9 с межкаскадником:1)автома-е сме-е,Ua 200,Ia 26,Uсм 5,резистор смещения 200 Ом. И 2).фиксированное смещение светодиод в катоде,Uсм 5,3 вольта,Ia 22,Ua 200 вольт.Поддать току выше 30 mA не позволяли межкаскадные трансы.Но при 30 mA мне не понравилось звучание.
А какие использовали межкаскадные?
У меня сейчас бифилярно 0,2 мм ПЭЛШО и ПЭТВ 0,2 по 4000 витков на сердечнике около 10 кв.см. сопротивлением под 400 Ом.. Вроде должны подойти? … Правда жаль что сопротивление 1\10 только с 6ж4 выходит
Без флуда — так без флуда! За аттач спасибо — но… кто на что учился…;(
Можно все таки Ваше мнение о наилучшем использовании 6п9 с имеющимся межкаскадником для применения в качестве драйверного каскада для 6с4с? (с преда 2-3 вольта есть). Пентод или триод? В каком режиме? Что бы стоило изменить в приведенной мною (и работающей сейчас) схеме с Вашей точки зрения?
Заранее спасибо!
..с 6п9 и именно с трансформаторным каскадом —
http://metaleater.narod.ru/Posts.rar
Из этого я и исходил при номиналах, плюс учитывая невысокие номиналы анодных кондеров и то, что как раз 100-200 мкф блэкгейты-церейфайны есть в наличии… сейчас навесил сверху ничикон PL(M) 3300 мкф — послушал и убрал…

З найкращими побажаннями!
Гэгэн
Active member

За аттач спасибо — но… кто на что учился…;(
Можно все таки Ваше мнение о наилучшем использовании 6п9 с имеющимся межкаскадником для применения в качестве драйверного каскада для 6с4с? (с преда 2-3 вольта есть). Пентод или триод? В каком режиме? Что бы стоило изменить
..
Также писал, что каждый ух имеет свой чух, а человек — предпочтения, одним нравится пентодное, другим триодное.

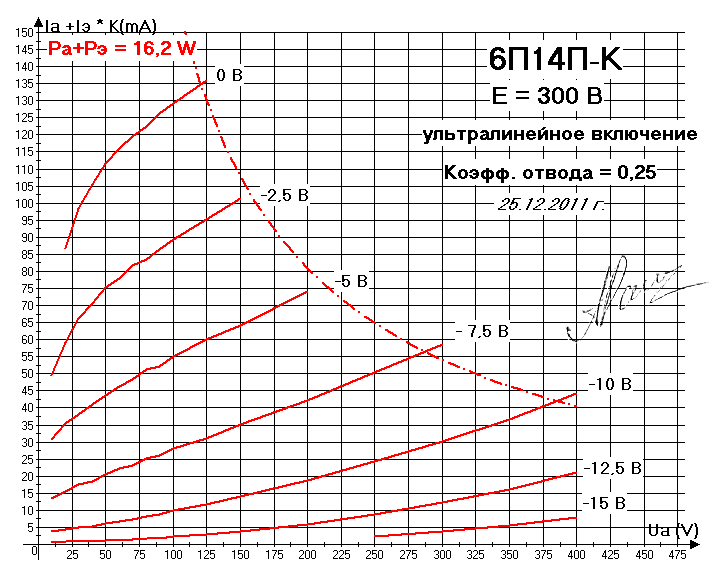

По пентодному вкл. с нагрузкой 5-6к я привёл динамич. к-ку в аттаче своего прошлого сообщения.
В том же каскаде, в триодном вкл Ua ~170V, Ia~40mA, Ra — 5-6k, Us1-3V.
Как писал А.Резвой: «Все хотят получить один мудрый и простой ответ на ВСЕ вопросы!»
От себя добавлю, только каждый имеет своё восприятие.
Далее, насколько помнится, там 1000мкФ, а лучше применить без катодного конденсатора с Сэ экр. сетка-катод.

Всего доброго, М.А.И. Манаков, ака Гэгэн. mailto:gegen48(dog)mail.ru
Владар
Member

6AG7-6AK7-6L10-6П9 — пентод для работы в широкополосных усилителях и и видеоусилителях, и никто из разработчиков тогда не подозревал, что кто-нибудь когда-нибудь, будет задирать ей юбки на голову и печалиться, сделан такой конструктив, что что одна юбка не задирается. ..В-)
Спасибо за совет и режимы! А можно уточнить — почему все таки 4п1л в триоде в данном случае более худший драйвер с межкаскадником чем 6п9? И ее -при использовании 6п9с в триоде с межкаскадником в качестве драйвера для 6с4с — какой режим для нее (6п9) будет наиболее правилен — в смысле если уж начать с нею заниматься (а на балконе их с десяток валяется таки) — то к чему надо будет по анодному питанию стремиться?
Заранее благодарен за помощь!
С двумя парами чуть разных межкаскадных трансформаторов(первые на ОСМ-0,1,вторая пара на железе от выходных трансформаторов 90У2)-пробовал 6Ж3,6Ж4,6Ж8,через переходник -6Н7С( в параллель),потом аналоги -6АС7(RCA) и остановился на 6AB7(RCA).Хотя попробовал и С3m(для себе),но с ней не получилось
ну…и такое собирал когда то…в целом очень даже неплохо — но внутреннее сопротивление у 6ф6с несколько великовато…да и прямонакальная 6с4с чуток мощнее — при отличном звучании…только с драйвером для нее все несколько сложнее из -за требуемой большей раскачки…Если бы без межкаскадного транса — то да, 6с2с через конденсатор — прекрасные результаты…И дженсены медные лежат — но трансы намотаны и эксперименты не закончены!
Добрый день, уважаемые форумчане. У меня усь по схеме МАИ (6б8-300в).
Выходная лампа 6с4с.Подбираю к ней наилучший (для меня ) драйвер.
Были опробованы 6г2,6г7,6н9,ecc81,6ф12п(триод) пентоды 6б8,6ж3,6ж4,
6ж7,6к4,6к7.По звучанию понравились :6ф12п,6б8,6ж3.
Анатолий Иосифович ,спасибо за схему.Подскажите пожалуйста,как из-
менить режимы 6б8 с целью увеличения к.усиления каскада(немного не
хватает) и оптимальные режимы для 6ж3 (сейчас :анодный рез.22к (220v),
рез.2 сетки 100к(160v),катодный рез.220ом(1,5v),питание каскада 325v).
Заранее спасибо.
Это мое первое сообщение,если что не так ,извините.
Олег, г.Запорожье.

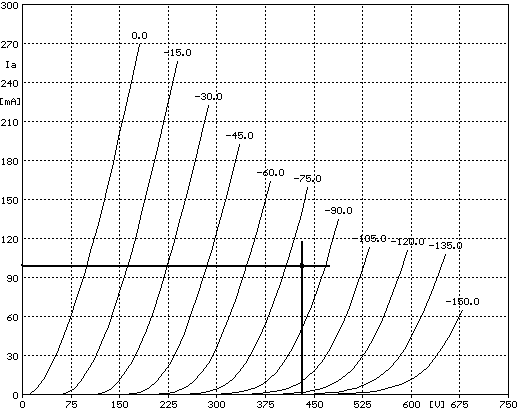

Благодарен за совет — первые впечатления самые положительные, бас фундаментальней чем на 4п1л получался…! Никаких проблем и с накалом драйвера и переменкой (обычная средняя точка заземлена и все) — при этом очень хорошо 6п9 спелась с имеющимся межкаскадным трансформатором (два раза по 4000 витков бифилярно на 10 кв.см. ПЛМ) — практически вообще супер 6с2с-6с5с-6н8с получилась — практически идентичное усиление — но не надо параллелить — низкое внутреннее и ток 40 мА Только для 6с4с режим чуть изменил, т.к. с трансом к=34 и 6 омной акустикой 260 вольт маловато, имхо, будет… Сейчас у меня 310-320 вольт при токе около 60 мА — с превышением параметров режим 6с4с несколько, но звучание 6п9 50-ых годов выпуска вполне достойное …может и потерпит 6с4с пока…не такие уж у нее аноды и маленькие…та же 6п3с 21 вт. вполне держит
Попробовал выставить указанные режимы,не получилось
Анатолий Иосифович,по всей видимости, это ВАХи не 6ж3,это больше
похоже на ВАХи 6ж8 (по справочнику Гурлева).Попытался сам найти
рабочую точку и вот что получилось:Uанода 160v,U 2сетки 100v,смещение
-1,1v. Катодный резистор не шунтирован(240 ом),анодный резистор 20 к.ом,резистор 2сетки 100к.ом. Конденсатор 2сетки на катоде.U питания
каскада 225v. Лампа запела
Вот теперь думаю,6б8 будет ли звучать лучше с анодным рез.20к.ом,
чем 6ж3.На выходных проверю.
С ув.,Олег.
Было несколько тем о включении диода в соединение пластина-G2, и большинство опытных разработчиков согласились, что это определенно не улучшит ситуацию, а на самом деле может сделать ее значительно хуже (как в сгоревшей G2).
Я предполагаю, что целью реостата в гармошке не является балансировка гармошки (при равных катодных и пластинчатых резисторах балансировка происходит автоматически до тех пор, пока уровень сигнала не будет потреблять ток сетки гармошки).
Да, это так. В случае фиксированного смещения, в основном, баланс смещения должен быть скорректирован в большей или меньшей степени.
Затем, чтобы получить оптимальное значение THD, необходимо также отрегулировать баланс переменного тока.
