Какие марки высокопрочного чугуна с шаровидным графитом существуют. Каковы механические свойства этих марок чугуна. Как проводятся испытания высокопрочного чугуна. Каково типичное применение различных марок.
Основные марки высокопрочного чугуна с шаровидным графитом
Высокопрочный чугун с шаровидным графитом — это особый вид чугуна, в котором графит имеет шаровидную или вермикулярную форму. Это придает материалу повышенные механические свойства по сравнению с серым чугуном. Согласно ГОСТ 7293-85, выделяют следующие основные марки высокопрочного чугуна:
- ВЧ 35
- ВЧ 40
- ВЧ 45
- ВЧ 50
- ВЧ 60
- ВЧ 70
- ВЧ 80
- ВЧ 100
Цифра в обозначении марки указывает на минимальное значение временного сопротивления при растяжении в МПа, умноженное на 10^-1. Например, ВЧ 50 имеет временное сопротивление не менее 500 МПа.
Механические свойства высокопрочного чугуна различных марок
Механические свойства высокопрочного чугуна в значительной степени зависят от его марки. Рассмотрим основные характеристики для разных марок:
| Марка чугуна | Временное сопротивление при растяжении, МПа | Условный предел текучести, МПа | Относительное удлинение, % |
|---|---|---|---|
| ВЧ 35 | 350 | 220 | 22 |
| ВЧ 40 | 400 | 250 | 15 |
| ВЧ 45 | 450 | 310 | 10 |
| ВЧ 50 | 500 | 320 | 7 |
| ВЧ 60 | 600 | 370 | 3 |
| ВЧ 70 | 700 | 2 | |
| ВЧ 80 | 800 | 480 | 2 |
| ВЧ 100 | 1000 | 700 | 2 |
Как видно из таблицы, с увеличением прочностных характеристик уменьшается пластичность материала (относительное удлинение). Это необходимо учитывать при выборе марки для конкретного применения.
Методы испытаний высокопрочного чугуна
Для определения механических свойств высокопрочного чугуна проводят следующие испытания:
- Испытание на растяжение — проводится по ГОСТ 1497-84 на цилиндрических образцах диаметром 14 мм.
- Определение твердости — выполняется по методу Бринелля согласно ГОСТ 27208-87.
- Испытание на ударную вязкость — проводится на образцах с V-образным надрезом по ГОСТ 9454-78.
При получении неудовлетворительных результатов допускается проведение повторных испытаний на удвоенном количестве образцов. Если результаты повторных испытаний соответствуют требованиям стандарта, партию считают годной.
Химический состав высокопрочного чугуна
Химический состав высокопрочного чугуна оказывает значительное влияние на его механические свойства. Основными элементами, входящими в состав, являются:
- Углерод — 2,7-3,8%
- Кремний — 0,5-3,8%
- Марганец — 0,2-0,7%
- Фосфор — до 0,1%
- Сера — до 0,02%
Точное содержание элементов зависит от марки чугуна и толщины стенки отливки. Для получения шаровидной формы графита в расплав добавляют модификаторы, содержащие магний.
Особенности структуры высокопрочного чугуна

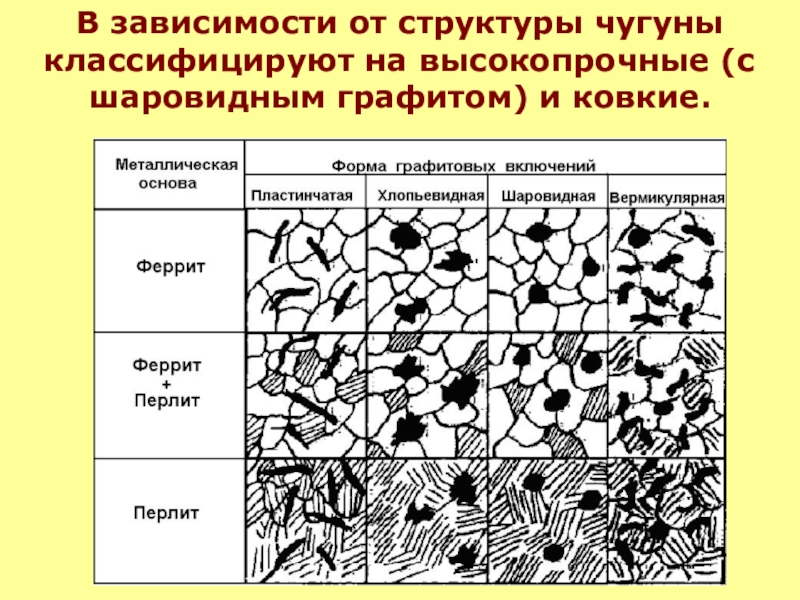

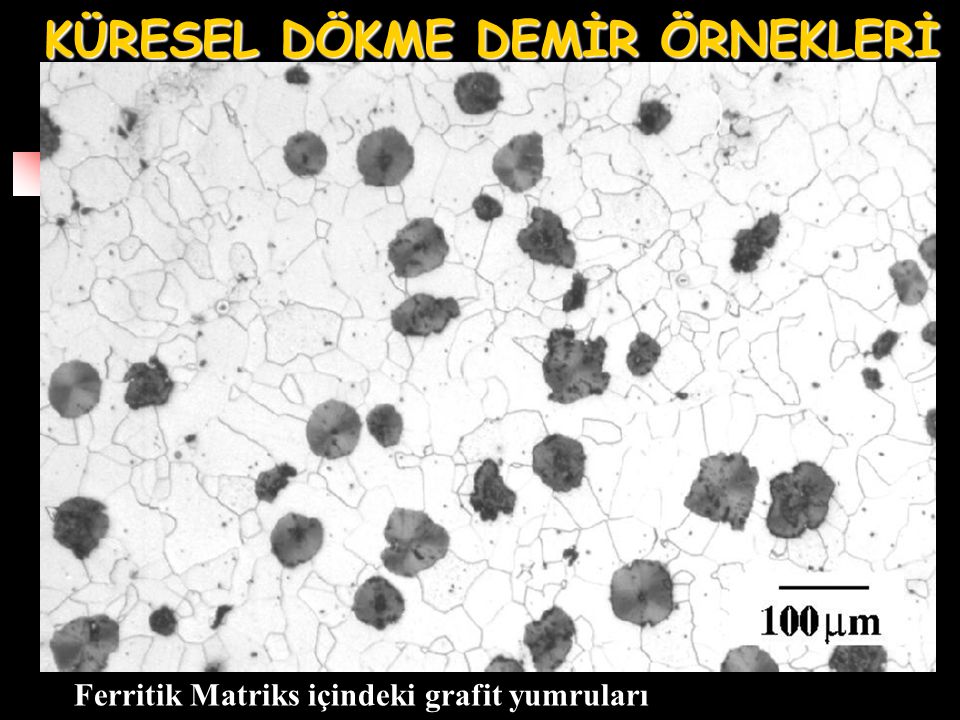

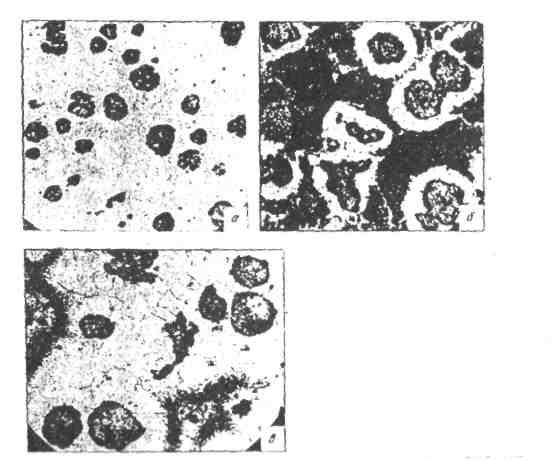

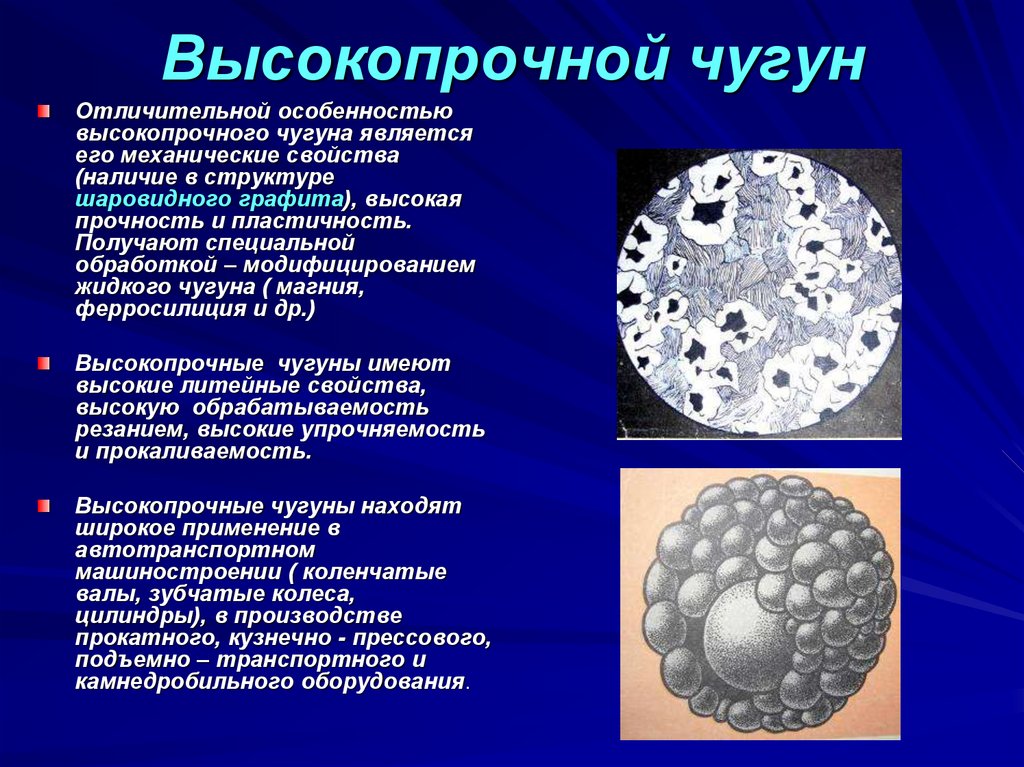

Ключевой особенностью высокопрочного чугуна является форма графитных включений. В отличие от серого чугуна, где графит имеет пластинчатую форму, в высокопрочном чугуне графит кристаллизуется в виде шаровидных или вермикулярных (червеобразных) включений.
Такая форма графита обеспечивает:
- Повышенную прочность и пластичность
- Высокую ударную вязкость
- Хорошую обрабатываемость резанием
- Способность к сварке
Металлическая основа высокопрочного чугуна может быть ферритной, феррито-перлитной или перлитной. Тип структуры зависит от химического состава и скорости охлаждения отливки.
Применение различных марок высокопрочного чугуна
Благодаря сочетанию высокой прочности, пластичности и хорошей обрабатываемости, высокопрочный чугун нашел широкое применение в различных отраслях промышленности. Рассмотрим типичные области применения для разных марок:
- ВЧ 35-40 — используются для изготовления тонкостенных отливок, работающих при небольших нагрузках: корпуса насосов, арматура трубопроводов, детали сельхозмашин.
- ВЧ 45-50 — применяются для производства более нагруженных деталей: коленчатые и распределительные валы, шестерни, зубчатые колеса.
- ВЧ 60-70 — используются для изготовления ответственных деталей, работающих в условиях интенсивного износа: поршневые кольца, гильзы цилиндров, тормозные барабаны.
- ВЧ 80-100 — применяются для наиболее нагруженных деталей, работающих в условиях высоких температур и давлений: коленчатые валы мощных дизелей, прокатные валки.
При выборе марки высокопрочного чугуна необходимо учитывать не только требуемую прочность, но и другие факторы: пластичность, ударную вязкость, износостойкость, способность к обработке резанием.
Преимущества и недостатки высокопрочного чугуна
Высокопрочный чугун обладает рядом преимуществ по сравнению с другими конструкционными материалами:
- Высокая прочность, сравнимая с некоторыми марками стали
- Хорошие литейные свойства, позволяющие получать сложные по форме отливки
- Высокая износостойкость и способность к самосмазыванию
- Хорошая обрабатываемость резанием
- Способность гасить вибрации
- Относительно низкая стоимость по сравнению со сталью
Однако у высокопрочного чугуна есть и некоторые недостатки:
- Меньшая пластичность по сравнению со сталью
- Склонность к отбелу в тонких сечениях отливки
- Сложность получения качественных сварных соединений
- Более высокая стоимость по сравнению с серым чугуном
Несмотря на эти недостатки, высокопрочный чугун остается одним из наиболее востребованных конструкционных материалов в современном машиностроении.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Постановлением Государственного комитета
СССР по стандартам от 24 сентября 1985 г. 01.01.87 Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95) Настоящий стандарт распространяется на чугун для отливок, имеющий в структуре графит шаровидной или вермикулярной формы, и устанавливает марки чугуна, определяемые на основе механических свойств. 1.1. Для изготовления отливок предусматриваются следующие марки чугуна ВЧ 35; ВЧ 40; ВЧ 45; ВЧ 50; ВЧ 60; ВЧ 70; ВЧ 80; ВЧ 100. 1.2. Марка чугуна определяется его временным сопротивлением при растяжении и условным пределом текучести. Условное обозначение марки включает буквы ВЧ — высокопрочный чугун и цифровое обозначение минимального значения временного сопротивления при растяжении в МПа ∙ 10-1. Пример условного обозначения: ВЧ 50 ГОСТ 7293-85. 2.1. Механические свойства чугуна в литом состоянии или после термической обработки должны соответствовать требованиям, указанным в таблице.
2. 2.3. Рекомендуемый химический состав приведен в справочном приложении 2. 3.1. Испытания на растяжение проводят по ГОСТ 1497-84 на одном образце диаметром 14 мм с расчетной длиной 70 мм (черт. 1). Допускается применять образцы других размеров, если это оговорено в нормативно-технической документации или на чертеже отливки. Черт. 1 3.2. Испытание на ударную вязкость KCV проводят на трех образцах шириной 10 мм по ГОСТ 9454-78. 3.3. Определение твердости проводят по ГОСТ 27208-87. 3.4. При получении неудовлетворительных результатов испытаний по одному из требуемых показателей, по нему проводят повторные испытания на удвоенном количестве образцов. Результаты испытаний считаются удовлетворительными, если они соответствуют требованиям настоящего стандарта для всех испытанных образцов. 3.5. При получении неудовлетворительных результатов испытаний образцов в литом состоянии допускается их термообработка вместе с отливками с последующей проверкой механических свойств в соответствии с пп. 3.1 и 3.4 настоящего стандарта. 3.6. Для определения механических свойств чугуна применяют отдельно отлитые заготовки, форма и размеры которых приведены на черт. 2, 3. Черт. 2 Черт. 3 z — в зависимости от размера и количества образцов Допускается применять приливные заготовки
других размеров, если
это оговорено в нормативно-технической документации или чертеже отливки. 3.7. Условия заливки заготовок для образцов должны соответствовать условиям заливки отливок. 3.8. При применении термической обработки для снятия литейных напряжений в отливках допускается для определения механических свойств использовать заготовки в литом состоянии. Обязательное
Примечание. Чугун марки ВЧ 35 и ВЧ 40 с вермикулярным графитом должен иметь относительное удлинение δ не менее 1,0 %. Справочное Рекомендуемый химический состав чугуна
Продолжение
СОДЕРЖАНИЕ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
№ 3008 дата введения установлена
2. Относительное удлинение, твердость и ударная
вязкость определяются при наличии требований в нормативно-технической
документации и должны соответствовать нормам, приведенным в обязательном
приложении 1. По согласованию
между изготовителем и потребителем допускается устанавливать значения
относительного удлинения, твердости и ударной вязкости, отличающиеся от
указанных в приложении 1.
Место
вырезки образцов указано на черт. 2, 3 штриховкой.
Чугун марки ВЧ 35 с
шаровидным графитом должен иметь среднее значение ударной вязкости KCV не менее 21
Дж/см2 при температуре плюс 20 °С и
15 Дж/см2 при температуре минус 40 °С, минимальное значение ударной вязкости должно быть не
менее 17 Дж/см2 при температуре
плюс 20 °С и 11
Дж/см2 при температуре минус 40 °С.
50 до 100
