3Д принтер на ардуино уно. 3D принтер на Arduino UNO своими руками: пошаговая инструкция по сборке — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как собрать бюджетный 3D принтер на Arduino UNO в домашних условиях. Какие компоненты потребуются для сборки. Пошаговая инструкция по созданию 3D принтера на Arduino. Особенности настройки и калибровки самодельного 3D принтера.

Содержание

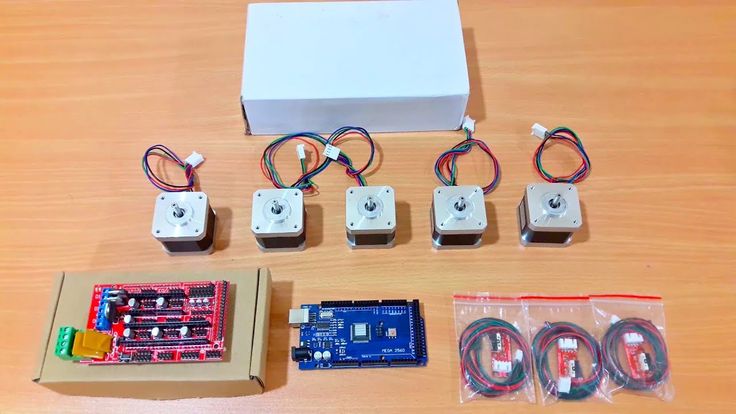

Необходимые компоненты для сборки 3D принтера на Arduino UNO

Чтобы собрать простой и недорогой 3D принтер на базе Arduino UNO, потребуются следующие основные компоненты:

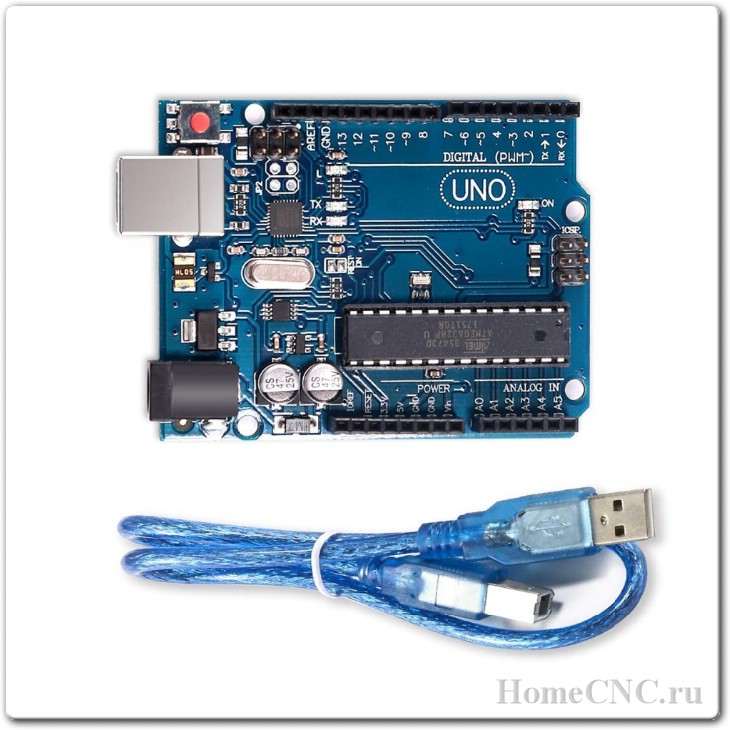

Плата Arduino UNO

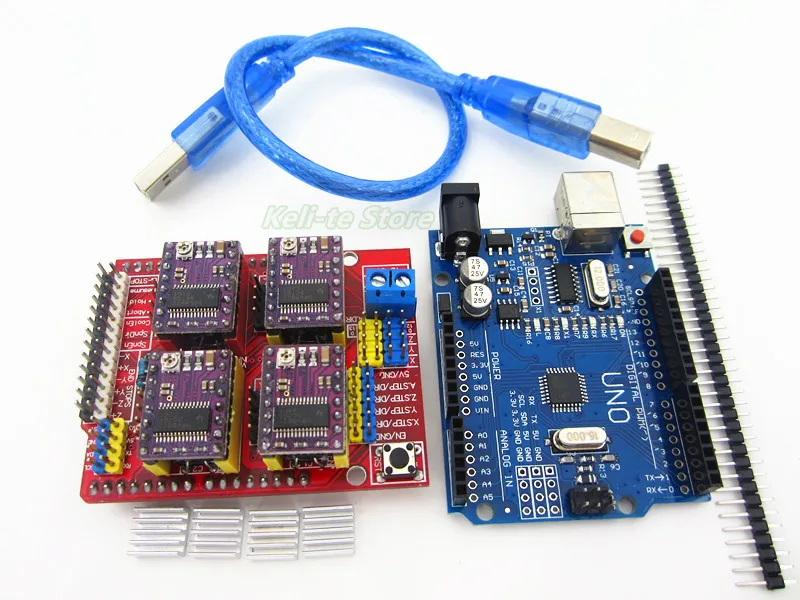

RAMPS 1.4 shield
4 драйвера шаговых двигателей A4988
4 шаговых двигателя NEMA 17
Экструдер с хотендом
Нагревательный стол
Концевые выключатели
Блок питания 12V
Рама и направляющие
Ремни и шкивы

Большинство компонентов можно заказать на AliExpress или приобрести в магазинах электроники. Общая стоимость деталей составит около 10-15 тысяч рублей.

Пошаговая инструкция по сборке 3D принтера на Arduino

Процесс сборки 3D принтера на Arduino UNO можно разделить на несколько основных этапов:

Сборка рамы и механических компонентов

Монтаж электроники
Подключение проводов
Установка и настройка прошивки
Калибровка

Рассмотрим каждый этап подробнее.

1. Сборка рамы и механических компонентов

Для начала необходимо собрать раму принтера. Ее можно изготовить из алюминиевого профиля или фанеры. На раму устанавливаются направляющие для осей X, Y и Z. Затем монтируются шаговые двигатели, ремни, шкивы и каретки для перемещения по осям.

2. Монтаж электроники

Основой электроники является плата Arduino UNO с установленным на нее RAMPS shield. На RAMPS устанавливаются драйверы шаговых двигателей. Также монтируются блок питания, нагревательный стол и термистор для контроля температуры.

3. Подключение проводов

Все компоненты соединяются проводами согласно схеме. Важно правильно подключить шаговые двигатели, концевые выключатели, нагревательный стол и термистор к соответствующим разъемам на RAMPS.

4. Установка и настройка прошивки

На Arduino необходимо установить прошивку Marlin. Ее можно скачать с GitHub и настроить под конкретную конфигурацию принтера. В прошивке задаются параметры размеров рабочей области, типы используемых компонентов и т.д.

5. Калибровка

Финальный этап — калибровка принтера. Нужно настроить концевые выключатели, откалибровать перемещение по осям, отрегулировать подачу пластика экструдером. Важно добиться ровной поверхности стола для качественной печати первого слоя.

Особенности настройки самодельного 3D принтера на Arduino

При настройке самодельного 3D принтера на Arduino стоит обратить внимание на следующие моменты:

Точная калибровка перемещения по осям
Настройка температурных режимов для разных пластиков
Регулировка скорости и ускорения печати
Подбор оптимальных параметров ретракта
Настройка обдува модели при печати

Потребуется некоторое время на эксперименты, чтобы добиться стабильного качества печати. Но в итоге можно получить вполне рабочий 3D принтер за разумные деньги.

Преимущества и недостатки самодельного 3D принтера на Arduino

Создание 3D принтера на Arduino своими руками имеет ряд плюсов и минусов:

Преимущества:

Низкая стоимость по сравнению с готовыми принтерами
Возможность кастомизации под свои задачи
Понимание принципов работы принтера
Простота ремонта и модернизации

Недостатки:

Требуются навыки пайки и работы с электроникой
Сложность в настройке и калибровке
Меньшая надежность по сравнению с заводскими моделями
Ограниченные возможности по размерам области печати

Несмотря на недостатки, сборка 3D принтера на Arduino — отличный способ погрузиться в технологию 3D-печати и получить рабочее устройство с минимальными затратами.

Советы по эксплуатации самодельного 3D принтера

Чтобы самодельный 3D принтер на Arduino служил долго и печатал качественно, стоит придерживаться следующих рекомендаций:

Регулярно проверять натяжение ремней и затяжку болтов
Смазывать направляющие и подшипники
Следить за чистотой сопла экструдера
Калибровать стол перед каждой печатью
Хранить пластик в сухом месте
Периодически обновлять прошивку

При бережном отношении самодельный принтер может прослужить несколько лет, позволяя экспериментировать с 3D-печатью и создавать различные модели.

Возможности модернизации 3D принтера на Arduino

Одно из главных преимуществ самодельного 3D принтера — возможность его постоянного усовершенствования. Среди популярных вариантов модернизации:

Увеличение области печати
Установка более мощного экструдера
Добавление второго экструдера для двухцветной печати
Установка датчика автоматической калибровки стола
Замена Arduino на более мощный контроллер

Добавление WiFi-модуля для удаленного управления

Модернизация позволит со временем получить более функциональное устройство, не уступающее по возможностям заводским моделям.

Дешевый 3D принтер на Arduino||Arduino-diy.com

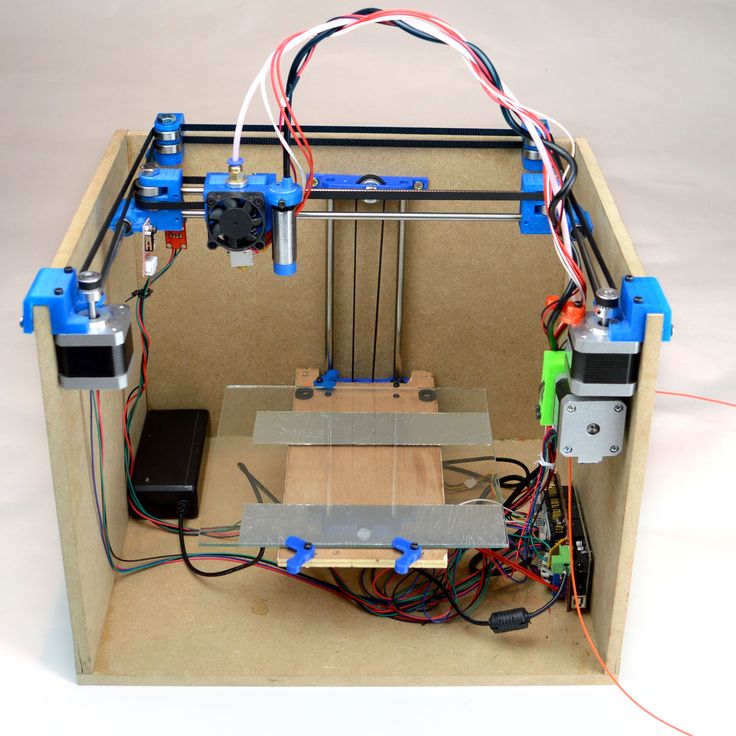

В статье описана конструкция 3D принтера, стоимость которого составляет около 60-70 долларов (возможно, самый дешевый концепт в мире).

Этот 3D принтер работает с использованием самых дешевых моторов на рынке — 28Byj-48, Электроника — Ramps 1.4 с управлением от Arduino.

Автором проекта является 16-ти летний парень из Германии.

Технические характеристики 3D принтера:

Рабочее пространство: 10x10x10 см;

Скорость: 20 мм/с;

Разрешающая способность (точность): 0.2 мм.

P.S. Под каждым разделом в соответствии с оглавлением статьи в качестве наглядной инструкции выложены фотографии

Механическая часть

Плиты МДФ:

-1x 30×34 см (Основание).

-2x 6×4 см.

-1x 34×6 см.

-1x 15×4 см.

Заказываем с Aliexpress:

-12 линейных подшипников в круглом корпусе LM8UU.

-2 шкива GT2 + 1 м зубчатый ремень GT2.

-10 подшипников 624.

-1 шкив Mk8 для привода.

-1 PTFE трубку.

Гладкие стержни для направляющих диаметром 8 мм:

— 2 длиной 22см.

— 4 длиной 17,5 см.

В местном хозяйственном магазине:

-1 вал с резьбой M5, который вы разрежете на 2 части.

-2 шестигранные гайки M5.

-8 винтов M3x16 мм.

-6 винтов M3x 25 мм.

-4 винтаx M4x45 мм.

-2 винта M4x60 мм.

-4 винта M4x20 мм.

-20 шестигранных гаек M4.

-10 шестигранных гаек M3.

-12 маленьких шурупов.

Электроника

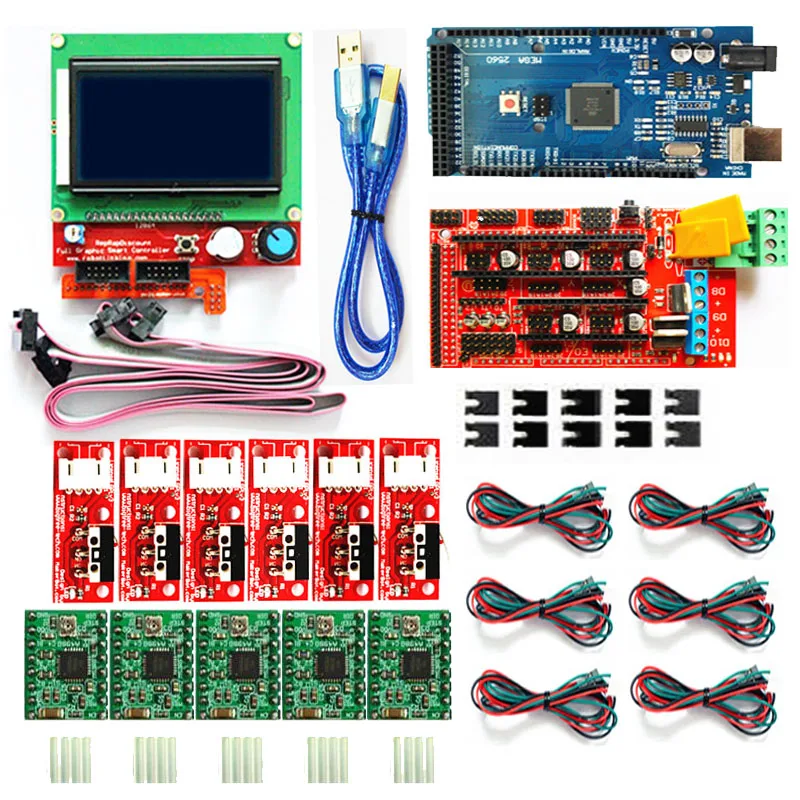

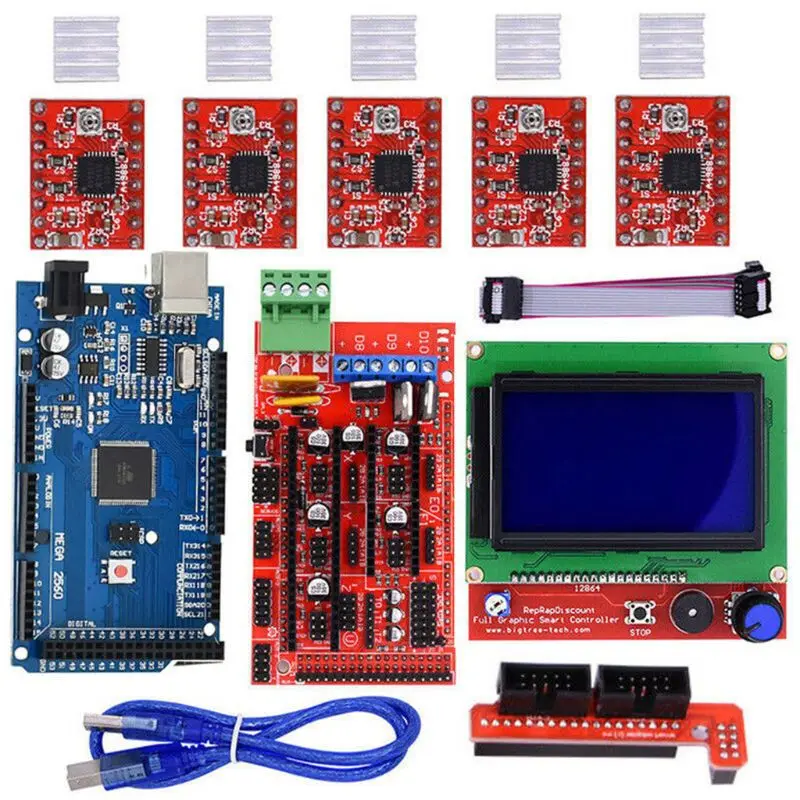

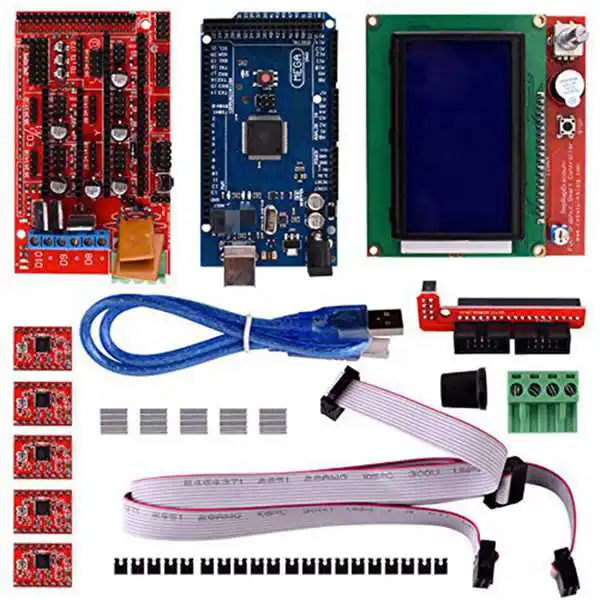

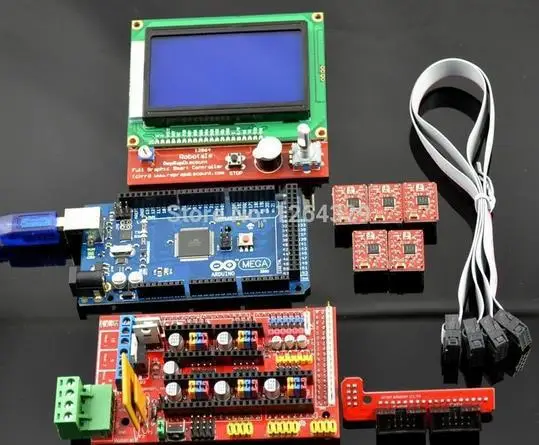

-1плата Arduino Mega 2560 + Ramps 1.4 + 4 драйвера шаговых двигателей A4988.

-4 шаговых двигателя 28byj-48.

-3 оптических концевых выключателя.

-1 шаговый двигатель Nema 17 (тоже заказываем с Ali или Ebay. Такие привода стоят около 10 долларов).

Наконечник экструдера:

-1экструдер E3D-V5 Aliexpress

или более дорогой, но с охлажднием

-1экструдер E3D-V6 Aliexpress.

Узлы, которые надо напечатать на 3D принтере

Скачать последние версии 3D моделей узлов, которые надо напечатать можно по ссылке: Thingiverse

2 детали «Z-Motor»

2 детали «Y-End»

2 детали «X-End»

1 деталь «X-Carriage»

1 деталь «Motor»

1 деталь «Hotend»

1 деталь «Hotend Clamp»

Механизм для экструдера скачать можно здесь: Thingiverse.

Модификация шагового двигателя 28BYJ-48

Для того, чтобы переделать шаговый двигатель 28BYJ-48 из униполярного в биполярный, вам надо открыть пластиковую крышку.

После этого удалите красный кабель и разомкните контактную дорожку от него как это показано на рисунке.

Теперь на другом конце – выход, который вы будете подключать к Ramps, расположите контакты следующим образом:

голубой—желтый—оранжевый—розовый

После такой небольшой модификации вы можете подключать эти моторы непосредственно к контактам, которые предусмотрены на шилде для Arduino Ramps 1.4

Ось Y

Для начала вам надо склеить две деревянные плиты.

После этого установите напечатанные детали » Motor «, «Z-Motor» на деревянные плиты.

Потом закрепите напечатанные детали с помощью винтов.

Следующий шаг: установите в пазы моторы, а потом — подшипники LM8UU.

Установите на двигателе шкив, а рядом с ним — подшипники 624zz.

Для фиксации подшипников LM8UU используйте пластиковые стяжки.

Дальше – установите две направляющие длиной 17.5 см диаметром 8 мм.

Ну и в конце – натяните ремень через «Y-ends» и установите концевой выключатель.

Ось Х

Для оси Х вам надо:

Установить два болта M4x45 мм в деталь «X-End».

Подключить двигатель, как это показано на рисунках.

Натянуть ремень и установить концевой выключатель.

Установить экструдер с помощью двух болтов M3x25 и затянуть гайками.

Ось Z

Для того, чтобы собрать ось Z, вам надо:

Установить подшипники LM8UU в «X-Carriage» + » X-Ends».

Постом установить «X-Ends» + «X-carriage» на направляющих 17.5 см (Ось X) и 21см (Ось Z).

После этого надо соединить резьбовой вал с мотором

Стол для печати

Сверлим в деревянной плите 20х13 см четыре отверстия диаметром 3 мм.

После этого закручиваем 4 болта M3x25.

Собираем весь 3D принтер

Сборку проводим в соответствии с рисунками ниже. Дополнительные пояснений давать нет смысла. Главное, чтобы предыдущие шаги были корректно реализованы. В таком случае проблем возникнуть не должно.

Подключаем электронику к 3D принтеру

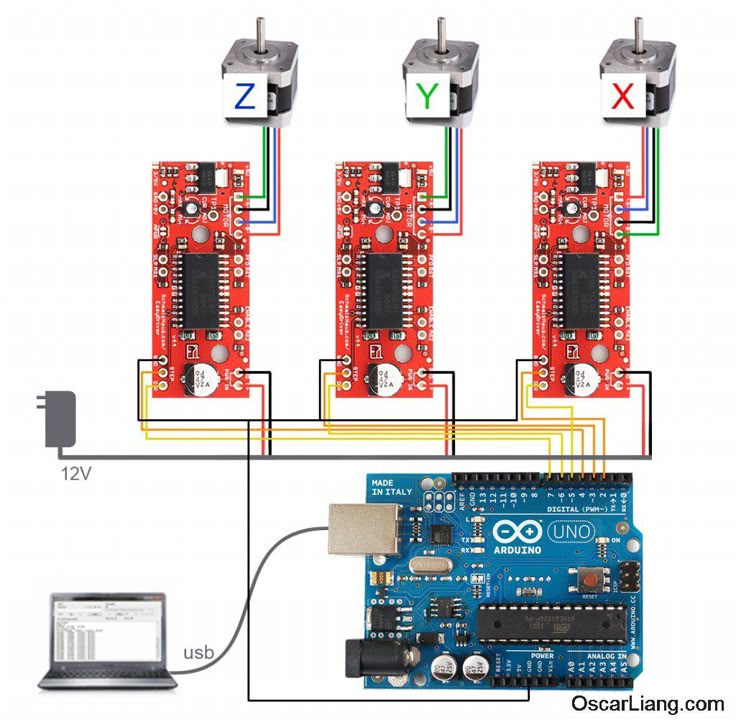

Электронику (в том числе Arduino) подключаем в соответствии с рисунком, который представлен ниже.

Программное обеспечение для Arduino

Загрузить файл конфигурации для Arduino IDE можно по ссылке: www.repetier.com.

Этого должно быть достаточно. Непосредственную наладку вы можете проводить под вашу полученную конструкцию, габариты и т.п.

Фото процесса печати и результаты

После некоторой калибровки, были напечатаны неплохие образцы куба с размерами 1x1x1 см.

Разрешающая способность: 0.2 мм

Скорость: 10 мм/с

Одна из проблем, которая появляется – перегрев двигателей. В результате происходит значительное смещение слоев.

Так что рекомендую устанавливать A4988 на микрошаг 1/16 и настраивать силу тока на минимальное значение.

Кроме того, можно поиграться с прошивкой Arduino для получения более качественного результата.

Оставляйте Ваши комментарии, вопросы и делитесь личным опытом ниже. В дискуссии часто рождаются новые идеи и проекты!

3Д принтер своими руками на ардуино уно

Этот 3D принтер работает с использованием самых дешевых моторов на рынке – 28Byj-48, Электроника – Ramps 1.4 с управлением от Arduino.

Автором проекта является 16-ти летний парень из Германии.

Технические характеристики 3D принтера:

Рабочее пространство: 10x10x10 см;

Скорость: 20 мм/с;

Разрешающая способность (точность): 0.2 мм.

Механическая часть

-1x 30×34 см (Основание).

Заказываем с Aliexpress:

-12 линейных подшипников в круглом корпусе LM8UU.

-2 шкива GT2 + 1 м зубчатый ремень GT2.

-10 подшипников 624.

-1 шкив Mk8 для привода.

Гладкие стержни для направляющих диаметром 8 мм:

– 4 длиной 17,5 см.

В местном хозяйственном магазине:

-1 вал с резьбой M5, который вы разрежете на 2 части.

-2 шестигранные гайки M5.

-8 винтов M3x16 мм.

-6 винтов M3x 25 мм.

-4 винтаx M4x45 мм.

-2 винта M4x60 мм.

-4 винта M4x20 мм.

-20 шестигранных гаек M4.

-10 шестигранных гаек M3.

-12 маленьких шурупов.

Электроника

-1плата Arduino Mega 2560 + Ramps 1.4 + 4 драйвера шаговых двигателей A4988.

-4 шаговых двигателя 28byj-48.

-3 оптических концевых выключателя.

-1 шаговый двигатель Nema 17 (тоже заказываем с Ali или Ebay. Такие привода стоят около 10 долларов).

-1экструдер E3D-V5 Aliexpress

или более дорогой, но с охлажднием

-1экструдер E3D-V6 Aliexpress.

Узлы, которые надо напечатать на 3D принтере

Скачать последние версии 3D моделей узлов, которые надо напечатать можно по ссылке: Thingiverse

2 детали «Z-Motor»

1 деталь «X-Carriage»

1 деталь «Hotend»

1 деталь «Hotend Clamp»

Механизм для экструдера скачать можно здесь: Thingiverse.

Модификация шагового двигателя 28BYJ-48

После этого удалите красный кабель и разомкните контактную дорожку от него как это показано на рисунке.

Теперь на другом конце – выход, который вы будете подключать к Ramps, расположите контакты следующим образом:

Ось Y

Для начала вам надо склеить две деревянные плиты.

После этого установите напечатанные детали » Motor «, «Z-Motor» на деревянные плиты.

Потом закрепите напечатанные детали с помощью винтов.

Следующий шаг: установите в пазы моторы, а потом – подшипники LM8UU.

Установите на двигателе шкив, а рядом с ним – подшипники 624zz.

Для фиксации подшипников LM8UU используйте пластиковые стяжки.

Дальше – установите две направляющие длиной 17.5 см диаметром 8 мм.

Ну и в конце – натяните ремень через «Y-ends» и установите концевой выключатель.

Ось Х

Для оси Х вам надо:

Установить два болта M4x45 мм в деталь «X-End».

Подключить двигатель, как это показано на рисунках.

Натянуть ремень и установить концевой выключатель.

Установить экструдер с помощью двух болтов M3x25 и затянуть гайками.

Ось Z

Для того, чтобы собрать ось Z, вам надо:

Установить подшипники LM8UU в «X-Carriage» + » X-Ends».

Постом установить «X-Ends» + «X-carriage» на направляющих 17.5 см (Ось X) и 21см (Ось Z).

После этого надо соединить резьбовой вал с мотором

Стол для печати

Сверлим в деревянной плите 20х13 см четыре отверстия диаметром 3 мм.

После этого закручиваем 4 болта M3x25.

Собираем весь 3D принтер

Подключаем электронику к 3D принтеру

Электронику (в том числе Arduino) подключаем в соответствии с рисунком, который представлен ниже.

Программное обеспечение для Arduino

Загрузить файл конфигурации для Arduino IDE можно по ссылке: www.repetier.com.

Фото процесса печати и результаты

После некоторой калибровки, были напечатаны неплохие образцы куба с размерами 1x1x1 см.

Разрешающая способность: 0.2 мм

Скорость: 10 мм/с

Так что рекомендую устанавливать A4988 на микрошаг 1/16 и настраивать силу тока на минимальное значение.

Кроме того, можно поиграться с прошивкой Arduino для получения более качественного результата.

3D принтер нашел применение во многих областях. Его используют как в промышленности, так и в домашних условиях. Но приобрести готовое оборудование иногда не по карману, поэтому тем, кто желают его получить, остается решиться на самостоятельное изготовление 3D принтера.

В связи с этим возникла необходимость в наборах для 3d принтера Arduino. Их популярность обуславливается низкими ценами на электронику и приемлемым уровнем производительности собранного процессора. Arduino — это марка аппаратно-программных инструментов для изготовления автоматических систем роботизированной техники. Продукция этого бренда предназначена для непрофессионалов.

Стандартный набор состоит из IDE (программной оболочки) и аппаратной части. Последняя представляет собой комплекс смонтированных печатных плат, причем реализовывать их может как сторонний, так и официальный производитель. Отмечают открытость архитектуры системы, что предопределяет постоянное дополнение и беспроблемное копирование разработанной продукции.

О чём пойдет речь:

Составляющие части

Платы Arduino сконструированы из:

микроконтроллера – он представляет собой микросхему, предназначенную для микропроцессора и периферийных устройств;

электрических выводов – они распределены по плате и классифицируются на аналоговые (характеризуются наличием диапазона между 1 и 0) и цифровые (имеют только два значения 1 и 0).

Подобное устройство делает платы универсальным ядром системы, в которую они включены. IDE – это язык программирования, разработанный специально для Arduino.

Как собрать 3D принтер Arduino своими руками

Изготовить 3d принтер своими руками вполне реально, для этого необходимо следовать инструкции, прилагаемой к набору Arduino. Также можно руководствоваться рекомендациями профессионалов и методическими пособиями.

Принтер для 3D печати состоит из таких частей:

корпус;
контроллеры;
направляющие;
блок питания;
шаговые двигатели;
экструдер.

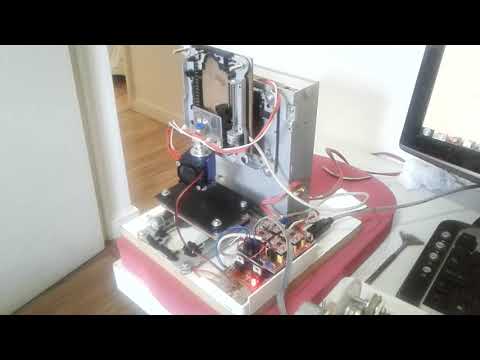

Первым шагом является постройка осей координат. Для этого понадобятся приводы, например, от CD/DVD, которые находились на компьютере. Также надо приобрести Floppy-дисковод, проверка его работоспособности при этом обязательна. Ее показателем является пошаговый режим работы, осуществляющийся без постоянного тока. Далее нужно подобрать шаговые двигатели. Процесс перемещения расходного материала требует определенной мощности.

Следующий этап заключаются в выборе электроники. Вам понадобится непосредственно плата Arduino, кабель, драйвера (5 штук), радиаторы, блок питания (подойдет от компьютера), вентилятор, концевики (оптические или магнитные), стол для подогрева, термистор, транзистор, провода, штекера, устройство нагрева для хотенда, сопла и боуден. Их реально купить в наборе, это сэкономит время и усилия, не повредив качеству. Схему сборки деталей найдете в интернете.

На последнем этапе скачиваем Arduino IDE, устанавливаем прошивку (чаще используют Marlin) и подключаемся к ЧПУ-контроллеру. Проверив подобным образом сборку электроники, нужно определиться с ПО, которое будет отвечать за управление 3D принтером. Пример на фото.

К его функциям относят приемлемость выбранных параметров печати: заполнение, высоту секции и скорость послойного нанесения расходного материала. Остается только оценить состояние электропроводки, собрать последние элементы (раму, корпус, крепления) в соответствии с инструкцией и подключить собранный своими руками принтер к ПК.

Калибровка 3D принтера осуществляется с учетом диаметра шкива, количества шагов на оборот мотора и микро-шагов в системе электроники. Результатом операции становится окончательная настройка прошивки.

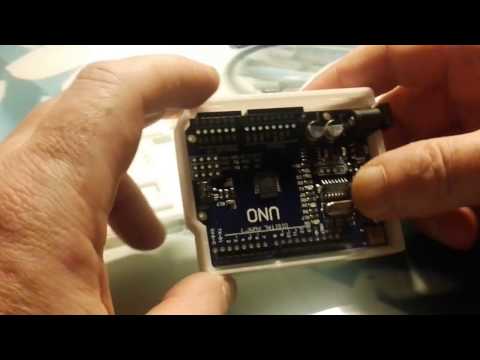

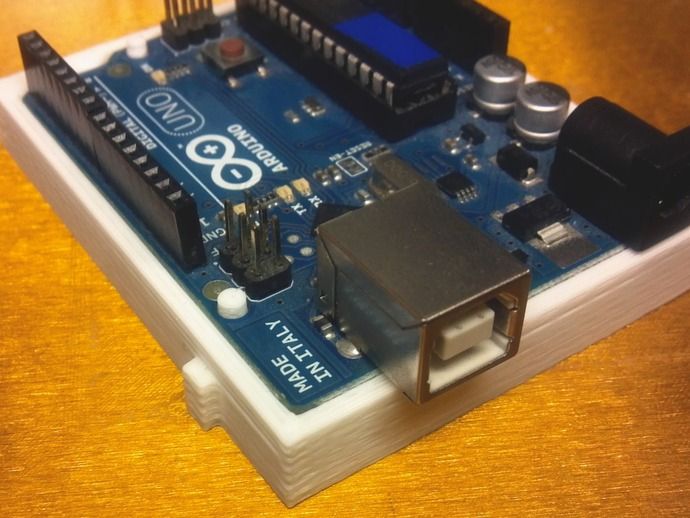

Плата Arduino UNO

Плата Arduino UNO работает в комплекте с микроконтроллером ATmega328, характеризующимся наличием:

14 цифровых и 6 аналоговых порта;
USB порта;
функции сброса;
разъемов внутрисхемного программирования и питания.

Плата расширения обеспечивает питание вышеуказанных компонентов, например, с помощью USB. Расположение микроконтроллера облегчает его замену и проведение ремонта.

Arduino UNO имеет несколько отличий от других модификаций плат расширения этой компании:

Во-первых, для его присоединения к ПК не нужен мост USB-UART FTDI.
Во-вторых, электроэнергию она получает через USB порт и с посредством приспособлений извне. Для этого предопределено несколько выводов (Vin, IOREF, 5 V, GND).
В-третьих, микроконтроллер платы Arduino UNO обладает тремя типами памяти: FLASH, EEPROM и SRAM.
В-четвертых, присутствует последовательность в SPI. Это касается с 10 по 13 выход (вход).
В-пятых, имеется функция сброса в автоматическом режиме.

В-шестых, существует защита от последствий нагрева проводов.

ЗD принтер Arduino Uno считается самым востребованным в своей ценовой категории.

Arduino Mega 2560 для 3D принтера

Она разработана на основе Arduino Mega. Arduino Mega 2560 потребовала усовершенствованного ATmega2560. Устройство имеет:

54 цифровых и 16 аналоговых входа;
UART, USB;
резонатор;
ISCP;
функцию сброса.

Подключения Arduino Mega 2560 проводится путем присоединения к ПК или к внешнему источнику тока. Главные отличия нововведения:

Отсутствие необходимости в USB-to-serial.
Наличие резистора.
Добавление пинов SCL и SDA на Arduino Mega 2560.
Усиление рабочей последовательности RESET.

3d принтер Arduino Mega 2560 является популярным среди имеющихся аналогов. Это обуславливается производительностью его работы.

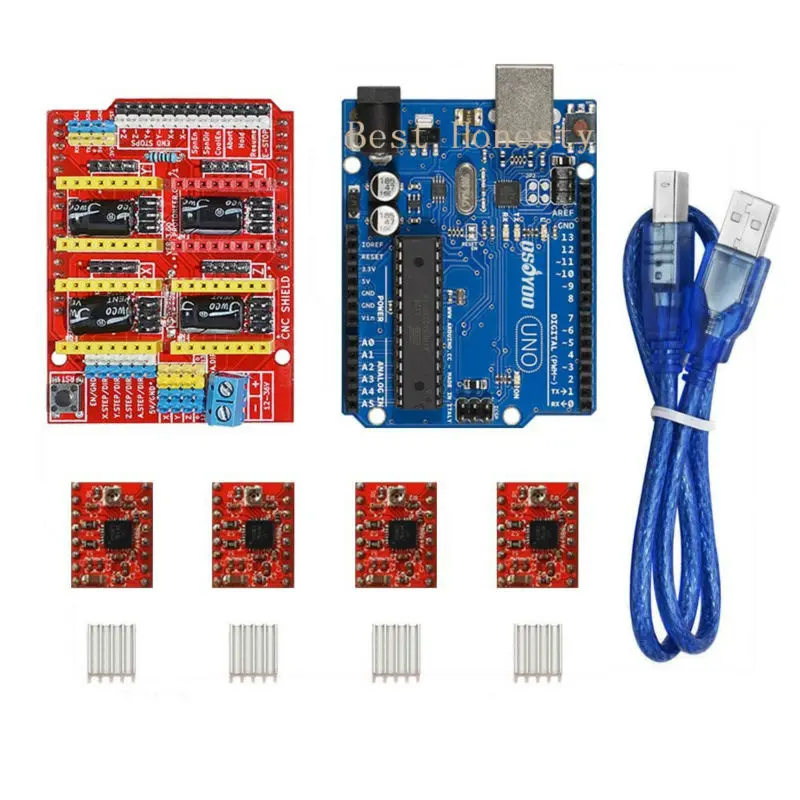

Плата Arduino CNC Shield v3.02

Плата расширения CNC Shield v3.02 создана для Arduino UNO 3D принтеров и подобного им оборудования. Данная база входов/выходов обеспечивает работу устройств в автоматическом режиме или посредством подключения к USB-порту.

Arduino CNC Shield v3.02 имеет 4 оси, интерфейс двух разновидностей (UART, I2C). Требуемое напряжение для силовой и логической частей соответственно равно 36 В и 5 В. Тип прошивки этой платы называется Arduino GRBL. База характеризуется четырьмя слотами (по числу осей) и перемычками для их дублирования. Драйверы Arduino CNC Shield v3.02 подключаются разными путями.

Плата Arduino Due

Arduino Due представляет собой плату, созданную на базе процессора Atmel SAM3X8E ARM Cortex-M3. На устройстве присутствуют:

54 цифровых и 12 аналоговых пинов;
UART;
ЦАП;
TWI;
ГТЧ;
JTAG, SPI;
функции стирания и сброса.

Сборка 3D принтера своими руками должна проводиться только после точного планирования действий. Процесс облегчит приобретение укомплектованного набора у официального производителя.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

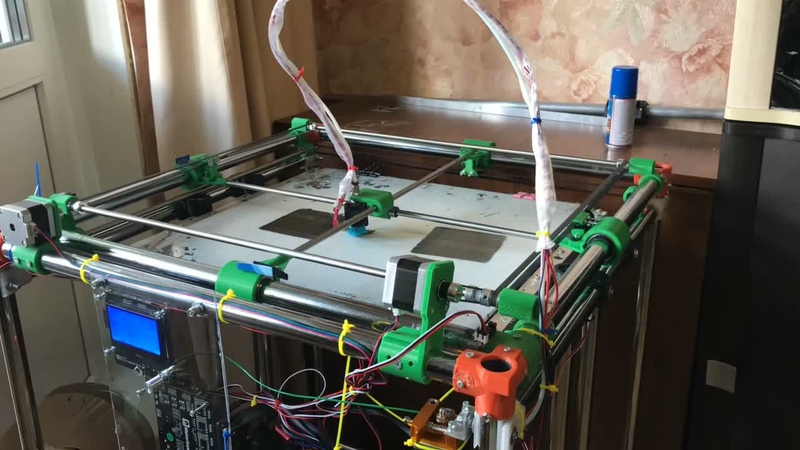

Добрый день, Любители 3D печати!

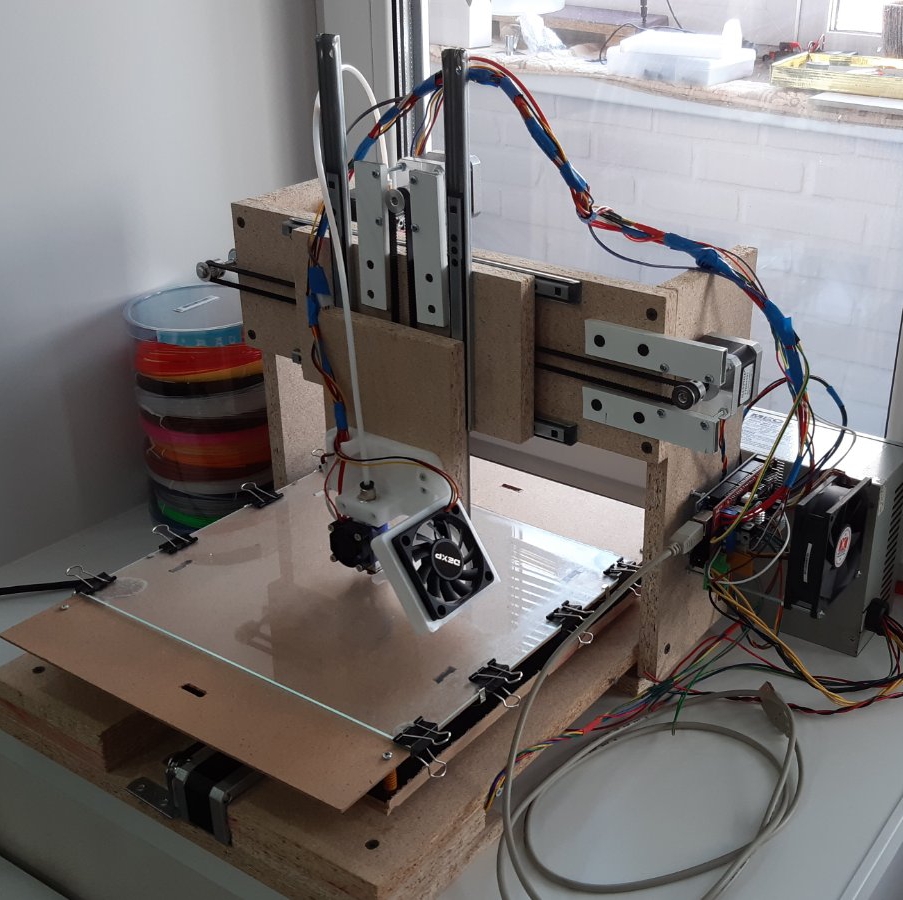

Вот решил поделиться, чего добился в создании 3D принтера я. Не судите строго это мой первый пост и опыт создания принтера.

Купленного 3D-принтера у меня нет, поэтому решил сделать его самостоятельно, попробовать свои силы) Самым простым и дешевым вариантом мне показался принтер на старых сидиромах :). Благо в интернете есть много информации о создании 3D принтеров в домашних условиях.

Корпус решил сделать из оргстекла, видел где-то и мне очень понравился :D.

Сделал чертеж в Sol >

1.6 кг. Для подачи пластика использовал двигатель Nema 17 (также заказан на AliExpress). Нагрев хотенда производится через реле, а для правильного регистрирования температуры спаял навесным монтажом схемку, которая есть на ramps 1.4.

Первые пробы печати (пока печатал только PLA):

По печати скажу, что пока не смог избавиться от соплей. И периодически возникают проблемы с подачей пластика: то вытекает самотеком, то перестаёт проталкиваться – пока разбираюсь.

На будущее есть желание увеличить площадь печати и сделать подогреваемый стол (остались выводы на arduino).

Вот еще пробы печати:

Буду рад ответить на вопросы и получить советы от профессионалов)

Спасибо за внимание;)!

Подпишитесь на автора

Отписаться от уведомлений вы всегда сможете в профиле автора.

Uno, Mega 2560, CNC Shield v3.0

3D printer

О чём пойдет речь:

Составляющие части
Как собрать 3D принтер Arduino своими руками
Плата Arduino UNO
Arduino Mega 2560 для 3D принтера
Плата Arduino CNC Shield v3.02
Плата Arduino Due

Составляющие части

Платы Arduino сконструированы из:

микроконтроллера – он представляет собой микросхему, предназначенную для микропроцессора и периферийных устройств;
электрических выводов – они распределены по плате и классифицируются на аналоговые (характеризуются наличием диапазона между 1 и 0) и цифровые (имеют только два значения 1 и 0).

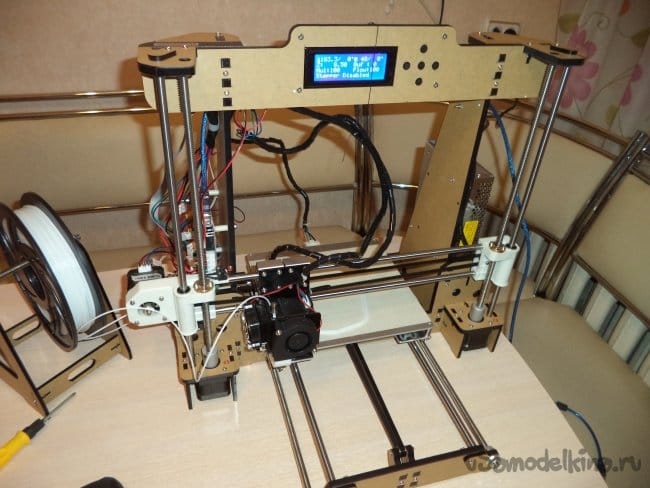

Как собрать 3D принтер Arduino своими руками

Конструкция платы Arduino

Принтер для 3D печати состоит из таких частей:

корпус;
контроллеры;
направляющие;
блок питания;
шаговые двигатели;
экструдер.

Arduino 3D printer

Плата Arduino UNO

Плата Arduino UNO работает в комплекте с микроконтроллером ATmega328, характеризующимся наличием:

14 цифровых и 6 аналоговых порта;
USB порта;
функции сброса;
разъемов внутрисхемного программирования и питания.

Плата расширения обеспечивает питание вышеуказанных компонентов, например, с помощью USB. Расположение микроконтроллера облегчает его замену и проведение ремонта.

Arduino UNO имеет несколько отличий от других модификаций плат расширения этой компании:

Во-первых, для его присоединения к ПК не нужен мост USB-UART FTDI.
Во-вторых, электроэнергию она получает через USB порт и с посредством приспособлений извне. Для этого предопределено несколько выводов (Vin, IOREF, 5 V, GND).
В-третьих, микроконтроллер платы Arduino UNO обладает тремя типами памяти: FLASH, EEPROM и SRAM.
В-четвертых, присутствует последовательность в SPI. Это касается с 10 по 13 выход (вход).
В-пятых, имеется функция сброса в автоматическом режиме.
В-шестых, существует защита от последствий нагрева проводов.

Arduino UNO

ЗD принтер Arduino Uno считается самым востребованным в своей ценовой категории.

Arduino Mega 2560 для 3D принтера

Она разработана на основе Arduino Mega. Arduino Mega 2560 потребовала усовершенствованного ATmega2560. Устройство имеет:

54 цифровых и 16 аналоговых входа;
UART, USB;
резонатор;
ISCP;
функцию сброса.

Плата Mega 2560

Отсутствие необходимости в USB-to-serial.
Наличие резистора.
Добавление пинов SCL и SDA на Arduino Mega 2560.
Усиление рабочей последовательности RESET.

Плата Arduino CNC Shield v3.02

Плата Arduino Due

Arduino Due представляет собой плату, созданную на базе процессора Atmel SAM3X8E ARM Cortex-M3. На устройстве присутствуют:

54 цифровых и 12 аналоговых пинов;
UART;
ЦАП;
TWI;
ГТЧ;
JTAG, SPI;
функции стирания и сброса.

Arduino Due — плата

Как сделать 3D-принтер с Arduino – ELEGOO Official

Источник: https://unsplash.com/

Технология 3D-печати широко распространена, несмотря на то, что она существует чуть более 30 лет. Усовершенствования, которые претерпевает технология, постепенно приближают ее к сфере, где каждый сможет получить доступ к простым 3D-принтерам по низким ценам, получая возможность делать все, что он хочет, не выходя из собственного дома. Одной из наиболее часто используемых концепций 3D-печати является Arduino.

Arduino — это электронная платформа с открытым исходным кодом, основанная на простом в использовании программном и аппаратном обеспечении. Это платы, которые могут считывать ввод, активировать другие машины и многие другие автоматизированные функции. Мы собираемся изучить, как сделать 3D-принтер с использованием платформы Arduino, преимущества самодельного принтера Arduino, а также некоторые сравнения с другими официальными моделями, представленными на рынке.

Почему Ардуино?

Источник: ELEGOO

Есть вполне веские причины, по которым Arduino широко используется в большинстве проектов DIY по созданию 3D-принтеров. Первый набор Arduino был создан в 2005 году, и за последние 15 лет он стал очень надежным программным обеспечением для людей, которые хотят создать свой собственный 3D-принтер. Ниже приведены причины, по которым они являются лучшим выбором для самодельных 3D-принтеров.

Это дешево: Arduino легко доступен и доступен по цене, а цена продолжает снижаться по мере того, как в секторе 3D-принтеров вносятся новые улучшения. Простой комплект Arduino обойдется вам примерно в 24 доллара, что вполне доступно большинству людей.
Простота использования: Комплект Arduino обычно готов к использованию прямо из коробки. Комплект поставляется в полной упаковке, которая включает регулятор 5 В, горелку, микроконтроллер, последовательный интерфейс связи, светодиод и разъемы. Все, что вам нужно сделать, это подключить его к USB-порту компьютера, и вы готовы к работе.
Широкий набор кодов: Arduino поставляется с огромной библиотекой кодов, которые уже присутствуют в самой плате Arduino. Комплект буквально настраивается несколькими способами, и в случае, если вы столкнетесь с препятствиями, устранение неполадок не так уж сложно, чтобы справиться самостоятельно.
Большое сообщество: Существует огромное количество онлайн-форумов, на которых полно людей, использующих Arduino, и это предоставляет новым пользователям платформу, на которой они могут немедленно получить помощь от других пользователей, уже имеющих опыт работы. У каждой проблемы, с которой вы можете столкнуться, будет решение, и это делает Arduino очень находчивой технологией.
Cross-platform: Arduino — это кроссплатформенное программное обеспечение, которое можно использовать в Windows, Linux и Mac. Это делает его находчивым и неограниченным во многих отношениях. Вам не нужно покупать конкретный компьютер, чтобы запустить его; все, что вам нужно, это получить компьютер с правильными характеристиками. Вы будете делать свои 3D-модели в кратчайшие сроки.

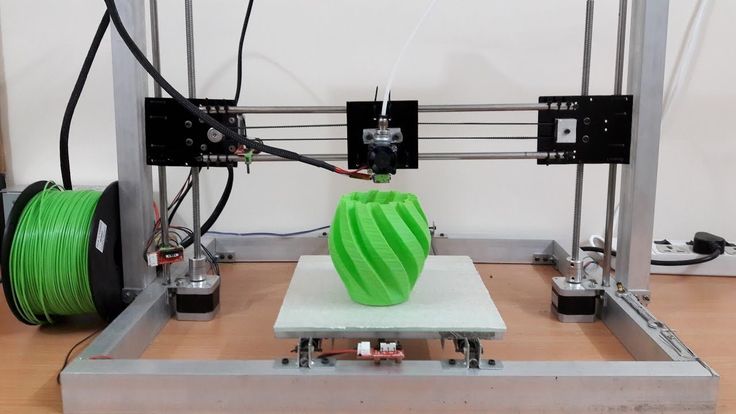

Создание 3D-принтера с помощью Arduino

Процесс создания 3D-принтера может показаться сложным для тех, кто никогда раньше им не пользовался, но если вы новичок в этой игре, этот процесс будет немного простым. Ниже приведены некоторые этапы изготовления 3D-принтера с использованием платформы Arduino.

Чтобы начать, вы должны начать собирать компоненты и расходные материалы, чтобы начать самостоятельно. Ниже приведены поля, которые вы должны поставить галочки.

Плата контроллера рампы A 1.4: Используется для сопряжения, например, для подключения конечного выключателя, нагревательного элемента, драйвера шагового двигателя, хотэнда и множества других компонентов с Arduino.
Оптический концевой выключатель: Это сенсорный выключатель с двумя маркировками. NO или NC (нормально открытый/нормально закрытый). Они функционируют как триггеры, когда ось XYZ принтера достигает своей конечной точки. Их можно использовать в любое время для остановки и начала движения.
Шаговый двигатель NEMA 17: Это двигатель, который позволяет пользователю устанавливать скорость вращения подвижных частей принтера. Средний двигатель имеет около 200 шагов, но вы можете получить больше.
Плата с подогревом для печатных плат: Благодаря этому экструдированные пластиковые детали всегда остаются теплыми, что предотвращает их деформацию.
Блок питания: Блок питания 12 В/20 А необходим для работы простого комплекта. Эти показатели мощности являются минимумом, на который вы должны пойти для успеха.

Технологический процесс

Когда все важные компоненты готовы, следующим шагом будет создание 3D-принтера своими руками. Затрагиваемые этапы включают следующее.

Шаг 1. Сборка рамы

Источник: https://www.pinterest.com/

необходимость. Материалы, используемые для изготовления рамы, также различаются, и решение зависит от личных предпочтений. Наиболее совместимыми используемыми материалами являются алюминий, акрил или закаленный пластик. Вы должны убедиться, что все детали хорошо подогнаны и не имеют болтающихся частей. Важно, чтобы рама была прочной, потому что она будет поддерживать другие добавляемые детали.

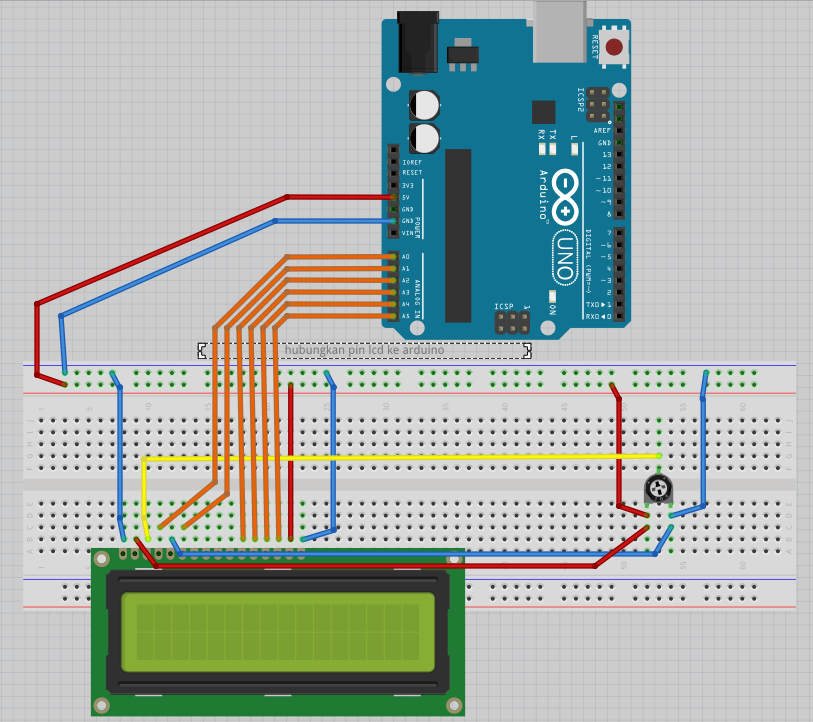

Шаг 2. Дисплей

Источник: https://www.pinterest.com/

ЖК-дисплей важен, так как он передает всю необходимую информацию о процессе печати при отсутствии подключения к компьютеру. . Для этого процесса вам понадобится алюминиевый лист с несколькими отверстиями, винтами и гайками. Вы должны вырезать пространство в алюминиевом листе, из которого будет высовываться экран дисплея. Как только вы закончите все это искусство, подключите необходимые кабели дисплея изнутри, ожидая установки основной части принтера.

Шаг 3. Подготовка оси Y и Z мотор. Это делается путем добавления двух деревянных вырезов для размещения по оси X. За этим следует размещение оси Y, которое должно быть под углом 90 градусов к оси X. Закрепите их на месте с помощью клея или просто используйте винты.

Вы должны добавить шаговый двигатель к оси X, используя две части ползунков любой длины, которые могут поместиться внутри конструкции. После того, как задвижка привинчена, установите деревянное крепление для хот-энда, охлаждающего вентилятора и трубки из ПТФЭ. С этими двумя элементами ваш 3D-принтер начинает обретать форму.

Этап 4. Подготовка кровати

Источник: https://www. pinterest.com/

Платформа — одна из самых важных частей всей машины. Это часть, которая обеспечивает платформу, на которой печатается модель. Его можно сделать из стекла или акрилового листа, скрепленного винтами. Вы можете иметь основание, поддерживаемое другим твердым материалом. Как только все это будет сделано, поместите кровать на ось Y, и она готова начать катиться.

Шаг 5. Выполнение подключений

Источник: https://www.pinterest.com/

Следующая часть включает в себя подключение всех компонентов, которые вы уже установили. Все электрические компоненты, как пандусы. Драйверы и источник питания должны быть правильно связаны, чтобы они работали должным образом. Чтобы избежать запутывания проводов, убедитесь, что вы имеете дело с одним соединением за раз, следя за тем, чтобы они не пересекались друг с другом, если нет другого способа обойти это.

Шаг 6. Выравнивание

Созданная ранее кровать должна совпадать со всем остальным, иначе у вас могут возникнуть проблемы с подбором моделей. Начните с выравнивания вашей кровати, вращая ее по часовой стрелке и против часовой стрелки, пока вы не создадите некоторое пространство между наконечником горячего конца и кроватью. Погрешность должна быть в пределах от 0,5 мм до 1 мм. Что-то большее, чем это, вызовет осечку у типографа.

Шаг 7. Программирование

Источник: https://www.simplify3d.com/

Со всем установленным оборудованием, электропроводкой и кабелями. Пришло время установить мозг всей операции. Программирование 3D-принтера не требует написания кода с нуля. Программное обеспечение просто необходимо установить на компьютер, подключенный к машине. Это не должно занимать слишком много вашего времени.

Шаг 8. Запуск машины

После установки программы 3D-принтера и настройки компонентов пришло время запустить машину в первый раз, чтобы проверить, работает ли она так, как задумано, или нет. нужно еще немного пошевелиться. Количество программного обеспечения, которое вы можете использовать для моделирования своих объектов, велико; вы можете выбрать тот, который лучше всего подходит для вас, и включить машину для первого пробного запуска. Убедитесь, что вентилятор работает, чтобы справиться с жарой.

Создание собственного 3D-принтера. Стоит или нет?

Источник: https://www.pinterest.com/

Убедившись, что изготовление собственного принтера возможно, и увидев процесс и то, что нужно для достижения успеха, теперь возникает вопрос, стоит ли беда? В наши дни высококачественные 3D-принтеры стоят менее 400 долларов, и, несмотря на то, что собственное производство приносит гордость и значительно сокращает расходы, чем самодельные 3D-принтеры отличаются от профессионально изготовленных? Чтобы лучше добраться до ответа, ниже приведены плюсы и минусы самодельных 3D-принтеров.

Pros

Наборы для самостоятельной сборки дешевы и легкодоступны. Всего за 25 долларов вы можете получить полный пакет, который поможет вам настроить собственный принтер.
проектов «Сделай сам» помогут вам лучше понять 3D-печать, пополняя ваш опыт в этой области, что повысит ваш уровень знаний и шансы на успех, если вы когда-нибудь решите полностью погрузиться в эту отрасль.
Это быстро, если вы знаете, что делаете, и у вас есть все необходимые материалы в одном месте.
Существует огромное онлайн-сообщество энтузиастов 3D-печати своими руками, и эти платформы предоставляют ресурсы, которые помогают людям узнать больше о 3D-печати.
Наборы поставляются с инструкциями по эксплуатации, которым может следовать любой, и взломать конструкцию. Они очень просты в использовании.

Минусы

Вам по-прежнему нужны некоторые базовые знания о правильной сборке электронных деталей, чтобы иметь возможность собирать 3D-принтеры. Вы не можете проснуться однажды утром и решить сделать это, потому что вам так хочется.
Они не так высокого качества, как те, которые были изготовлены настоящими производителями 3D. Детали, используемые в самодельных принтерах, слишком грубы и примитивны, чтобы машина могла производить превосходную продукцию.
Есть очень много вещей, которые вы можете пропустить по пути, и это может в конечном итоге разочаровать вас позже, поскольку это заставит вас вернуться назад, пока вы не найдете источник неисправности. Это потратит много вашего времени.
Вам всегда нужно будет покупать больше деталей по мере продвижения. Есть также недостаток в том, что детали разваливаются, поскольку они недостаточно оптимизированы для такого интенсивного процесса. Вам потребуется замена гораздо быстрее.
Существуют ограничения на конфигурации и обновления программного обеспечения, поскольку аппаратное обеспечение не оптимизировано для программного обеспечения, которое вы можете использовать. Вы можете в конечном итоге использовать одно и то же программное обеспечение в течение многих лет, и это ограничит возможности принтера.

Приблизительно, вы можете потратить от 100 до 200 долларов на изготовление собственного 3D-принтера своими руками. Эта стоимость может быть дешевле, чем стандартные цены на профессионально сделанный принтер, но если вы взвесите сильные и слабые стороны каждого из них, DIY окажется в невыгодном положении. Поэтому на вопрос, покупать ли 3D-принтер своими руками или просто купить хороший, ответ сводится к тому, что вы планируете делать. Если вам важно сделать что-то своими руками, выберите путь «сделай сам». Но если вы хотите выполнить какую-то профессиональную работу, то вам лучше добавить эти дополнительные 200 долларов и получить правильный учебник по 3D с аксессуарами и обновлениями программного обеспечения.

Есть некоторые вещи, на которые следует обратить внимание, когда вы идете по пути «сделай сам», факторы, которые определят успех или провал вашего проекта. Некоторые из них включают следующее.

Размер принтера, который вы собираетесь сделать
Тип принтера (декартово или дельта)
Экструзионный тип
Стоимость
Наличие жидких полимеров
Совместимость программного обеспечения.

Прежде чем приступать к настройке чего-либо, вы должны сначала определить, соблюдены ли все условия, упомянутые выше; только тогда вы сможете что-то сделать, придумав хороший план.

Заключение

Самодельные 3D-принтеры эффективны, если они сделаны правильно, и существует множество способов их создания. Хороший комплект Arduino может стать разницей между 3D-принтером в этом мире и тем, который постоянно ломается на полпути. Прежде чем браться за такой амбициозный проект, как этот, убедитесь, что вы провели предварительное исследование, прежде чем получить больше знаний.

Для получения дополнительной информации о том, как работают 3D-принтеры, какие аксессуары необходимы им для правильной работы, а также о текущих тенденциях в отрасли, посетите наш веб-сайт, и вы получите доступ к огромному количеству ресурсов и советов экспертов.

💾 Лучшие STL-файлы, напечатанные на 3D-принтере для Arduino и Raspberry Pi・Cults

💾 Лучшие STL-файлы, напечатанные на 3D-принтере для Arduino и Raspberry Pi

Загрузите 3D-файлы аксессуаров для Arduino и Raspberry Pi

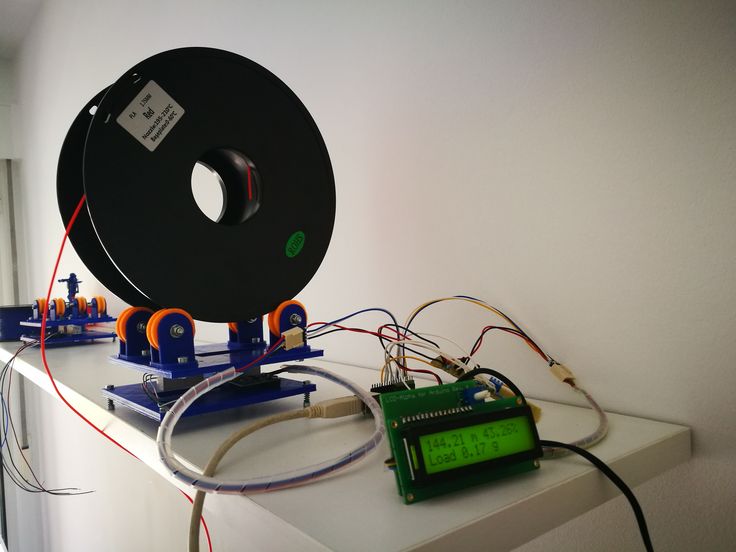

Откройте для себя подборку лучших STL-файлов для использования с 3D-принтером для создания отличных проектов в сочетании с картой Arduino или Raspberry Pi. Поверните за угол и оживите свою 3D-печать с помощью электронных компонентов!

Железный Человек MK6 MK 6 Костюм

Бесплатно

Хан Соло в карбоните — чехол Raspberry Pi 2/B+

Бесплатно

Анимированная пиксельная лампа

Бесплатно

BCN3D MOVEO — полностью открытый 3D-печатный робот-манипулятор

Бесплатно

Модульный робот SMARS

Бесплатно

DIY 3D-печать Dremel с ЧПУ

Бесплатно

Терминатор — ПРИБЫТИЕ — by SPARX

Бесплатно

Гуманоид Поппи

Бесплатно

Самостоятельная битва Alien vs. Power Loader со светодиодными фонарями

Бесплатно

Гироскопический заводчик / заводчик часов

2,50 €

Светодиодная лампа RGB

Бесплатно

Терминатор – ЗАВОД – by SPARX

Бесплатно

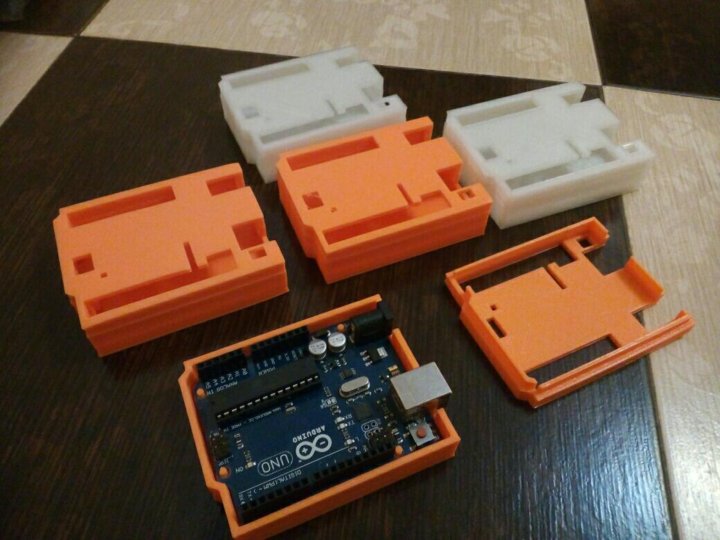

Удобный чехол для Arduino Uno

Бесплатно

Чехол для Raspberry Pi 3 (B/B+), Pi 2 B и Pi 1 B+ с креплениями VESA и др.

Бесплатно

Паяльная станция Proteus — вентилятор 80 мм/120 мм

Бесплатно

Snes Mini Raspberry Pi

Бесплатно

SMARS V4 вертикальный ультразвуковой

Бесплатно

Бампер для клона Arduino Uno

Бесплатно

Безвинтовой / защелкивающийся корпус и подставки Малоло для Raspberry Pi 4 Model B

Бесплатно

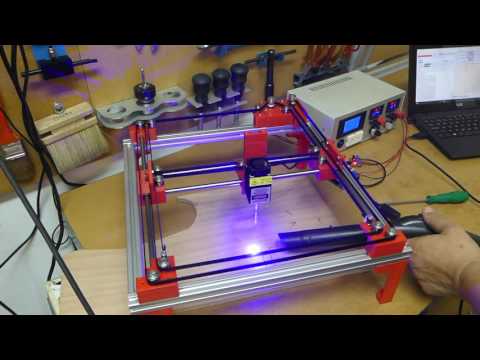

Станок с ЧПУ

Бесплатно

Guardian Robot Hackable – Bottom Remix

Бесплатно

Светодиодный мостовой светильник

Бесплатно

Чехол для Raspberry Pi 3 (2 или B+)

Бесплатно

Лопата DLC для SMARS

Бесплатно

Световой меч PropMaker

Бесплатно

Лампа для похищения НЛО с мигающими огнями

Бесплатно

Удобный чехол для Arduino Mega 2560

Бесплатно

Распечатанный на 3D-принтере корпус для Arduino Uno, Leonardo.

Бесплатно

Удобный чехол для Arduino Uno R3

Бесплатно

Радиоуправляемый советский трактор ДТ-75 Казахстан (масштаб 1\10)

Бесплатно

Тройной разъем A + удлинитель разъема для SMARS

Бесплатно

Отто Собери робота своими руками

Бесплатно

OctoPrint Raspberry Pi Rig 3,5-дюймовый сенсорный дисплей PiTFT

Бесплатно

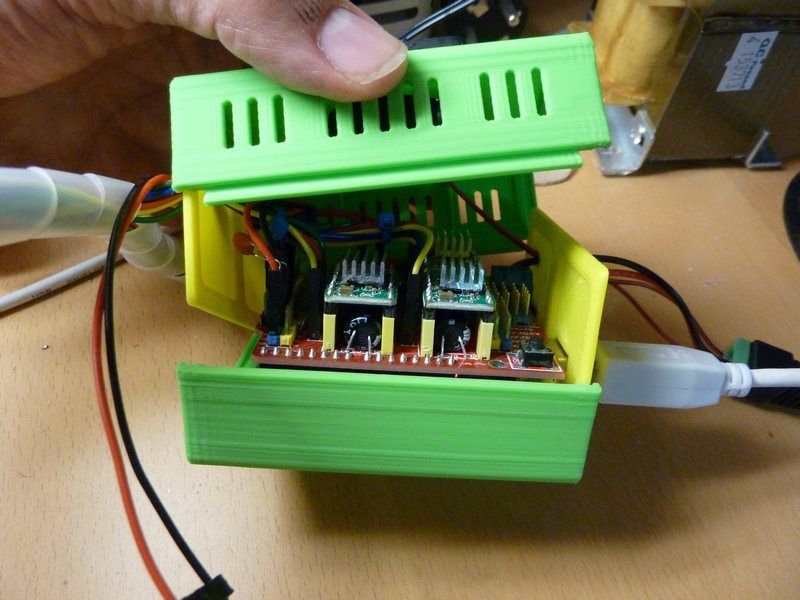

Коробка Arduino

Бесплатно

Батарейный модуль 3А для SMARS

Бесплатно

СМАР СЧЕТВЕРНЫЙ МОД

Бесплатно

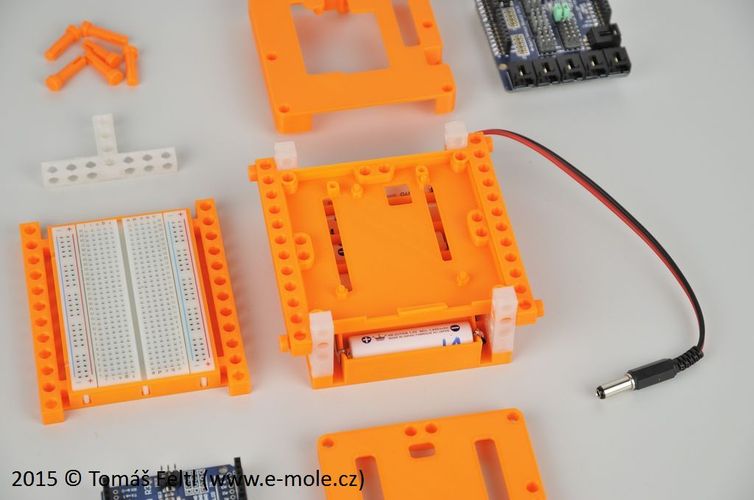

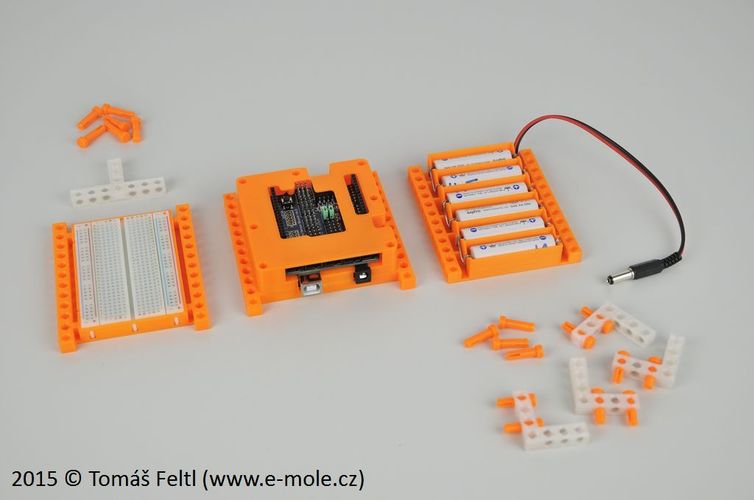

BOARDUINO – ПОДСТАВКА ARDUINO ALL IN ONE BREADBOARD

Бесплатно

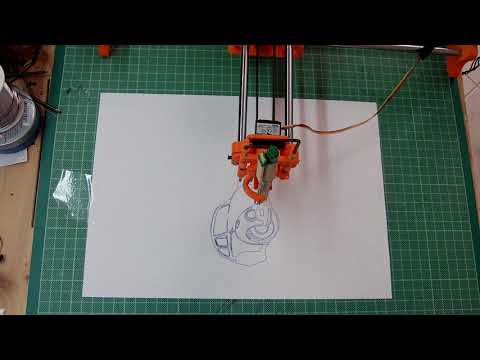

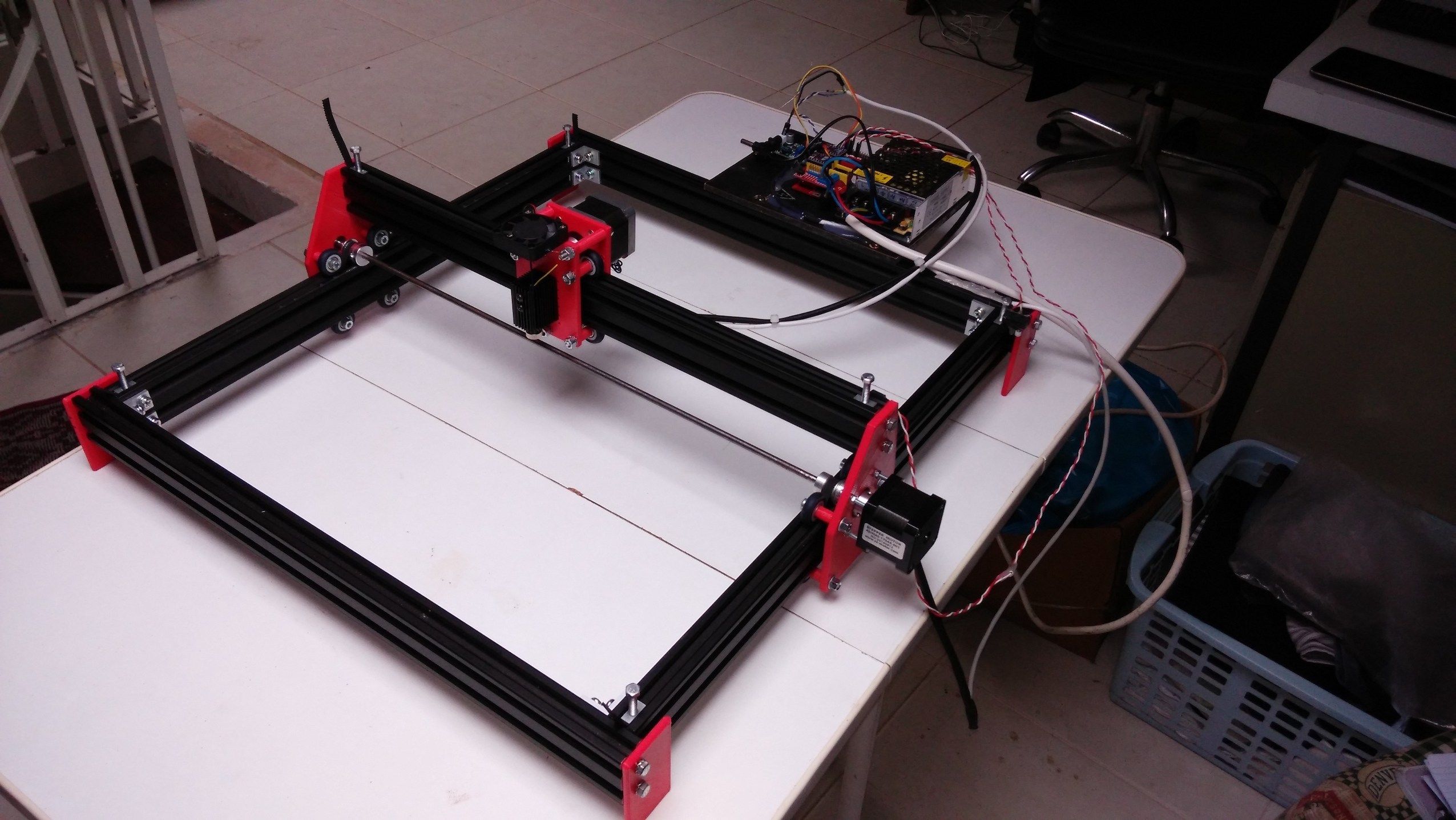

Мини-плоттер (плоттер с ЧПУ) Arduino

Бесплатно

Корпус Raspberry Pi 3 B+

Бесплатно

Держатель Arduino Mega 2560

Бесплатно

Каме: маленький четвероногий робот 8DOF

Бесплатно

7-дюймовый портативный планшет Raspberry Pi Multi-Touch

Бесплатно

Корпус и подставки для Raspberry Pi 3 Model B+ без винтов / защелки Малоло

Бесплатно

Raspberry Pi Pipboy 3000 MKVI

Бесплатно

Шасси дрона Twitch для ZeroBot

Бесплатно

Чехол Particle Raspberry Pi

Бесплатно

Устройство для создания мыльных пузырей

Бесплатно

Рама дрона/квадрокоптера — Дрон Arduino — Ludwik Drone

Бесплатно

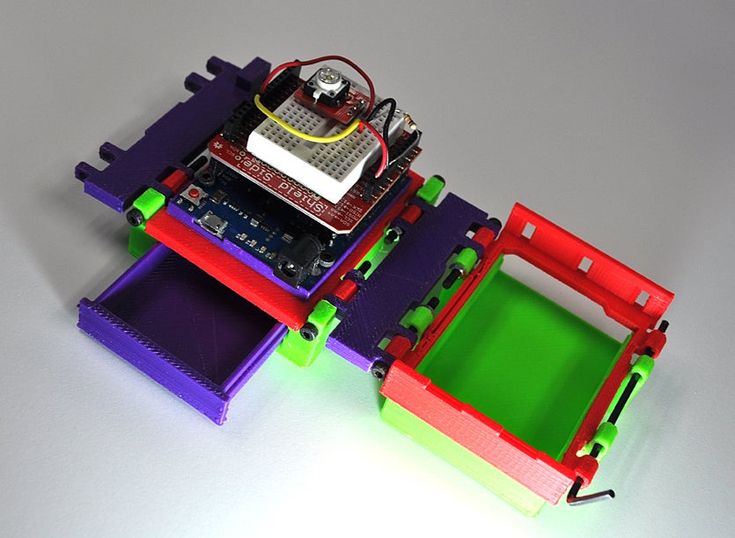

ПОРТАТИВНЫЙ ЛАБОРАТОРНЫЙ ЧЕХОЛ ARDUINO UNO

Движущийся череп Терминатора Т-800

Корпус и подставки для Raspberry Pi 3 Model B+ без винтов / защелки Малоло

ДВОЙНОЙ ГИРОЗАВОД / ЗАВОДЧИК ЧАСОВ / ЗАВОДЧИК ЧАСОВ

Вот наша подборка из лучших файлов STL для Arduino и Raspberry Pi 9. 0423 , все эти аксессуары взяты из библиотеки 3D-файлов Cults и идеально подходят для 3D-печати .

В эту коллекцию входят бесплатных и платных 3D-файла, аксессуара для использования с платой Arduino или Raspberry Pi. Многие 3D-модели были созданы нашим сообществом 3D-дизайнеров , а также большими поклонниками электроники и «Сделай сам». Вы найдете здесь множество проектов, начиная от простого хранилища для вашей карты и заканчивая самым невероятным роботом. Есть, например, автоматизированные роботы-манипуляторы , умные автомобили , секундомеры, игры, музыкальные инструменты, роботы и т. д.

Просто скачайте 3D-модели и интегрируйте в них свою карту Arduino или Raspberry Pi . Предоставляются инструкции по установке и код для использования электронного компонента. Это обязательно требует больше работы, чем простой объект , напечатанный на 3D-принтере , но вы получите настоящее удовлетворение от успешного завершения проекта, от его кодирования и от того, что вы действительно сможете заставить его работать.

7 самых крутых проектов Arduino, напечатанных на 3D-принтере

С помощью Arduino можно делать действительно крутые вещи. А с помощью 3D-принтера можно сделать действительно крутые вещи. Что вы получите, если будете использовать их оба? Некоторые очень крутые вещи!

Вот семь проектов, которые вы можете 3D-печатать и питать с помощью Arduino (и, в качестве бонуса, 3D-принтер, который вы можете сделать с помощью Arduino).

Благодаря 3D-печати вы можете вывести свои роботы на новый уровень. Возьмем, к примеру, этого четвероногого робота, который выглядит как что-то из научно-фантастического фильма.

Он собран из 38 напечатанных на 3D-принтере деталей и управляется с помощью старого контроллера PlayStation. Каждая нога снабжена тремя сервоприводами, дающими ей три степени движения: вперед и назад, вверх и вниз и сгибание в суставе. Все это означает, что этот четвероногий робот может двигаться в любом направлении.

Поскольку большая часть тяжелой работы по кодированию уже сделана за вас, остается только собрать робота и загрузить нужные файлы. Но, конечно, это легче сказать, чем сделать — к счастью, в руководстве по проекту (ссылка выше) есть все, что вам нужно для создания этого удивительного творения.

Проекты 3D-печати Arduino подтолкнули производителей электроники к созданию еще более удивительных проектов, и этот киборг-протез руки — один из них.

Напечатанная на 3D-принтере рука имеет довольно приятный дизайн. Снаружи он выглядит как протезы рук, которые мы видели в реальной жизни, а внутри его полый корпус позволяет разместить электронику. Arduino Uno поддерживает это творение, и после сборки 3D-печатных деталей вам просто нужно загрузить код со страницы проекта.

Другие детали, которые вам понадобятся, это несколько сервоприводов, провода и нейлоновая нить. Последний используется в данном случае для движения пальцев. Именно такие проекты могут изменить мир к лучшему!

Вдохновленный человеческим телом, этот создатель решил разработать 3D-печатный набор мышц и костей. Соединенные вместе, эти искусственные мышцы и поддерживающие костные структуры могут двигаться с невероятной гибкостью. Поскольку он также спроектирован как модульный, вы можете создать из этих частей любого робота, который только сможете себе представить!

Каждая мышца, напечатанная на 3D-принтере, имеет форму символа омега и может легко соединяться с идентичными формами, поддерживаемыми структурами кости, напечатанными на 3D-принтере. Через все эти формы проходят тонкие пластиковые трубки, которые, по сути, создают пневматическую систему, которой можно управлять с помощью микроконтроллера.

В руководство по проекту включено руководство по контроллеру давления воздуха. Используйте его вместе с Arduino, чтобы построить робота с углом поворота до 90 градусов. Приложив немного творчества, у этого проекта есть много возможностей!

Две самые популярные вещи в мире гиков сейчас — это 3D-печать и дроны. Почему бы не объединить их, чтобы создать квадрокоптер, напечатанный на 3D-принтере?

Используя Arduino Nano, несколько доступных PCP, NRF24 для радиопередачи, а также двигатели, пропеллеры и ряд других деталей, вы можете собрать свой собственный маленький квадрокоптер. Если у вас есть стартовый комплект Arduino, у вас могут быть некоторые детали, которые вам нужны, но остальные можно легко купить в Интернете.

Вам нужно будет сделать много проводов, чтобы все прикрепить к раме, но создатель Юэ Бейфонг проведет вас через это с довольно четкими объяснениями того, что вам нужно сделать. Проект включает в себя файлы 3D-принтера, поэтому вам просто понадобится принтер, чтобы все заработало.

Для этого проекта вам понадобится больше деталей, чем для двух предыдущих, в том числе несколько светодиодов, конденсаторы, осциллятор, транзисторы, сетевой выключатель переменного тока и разъем.

Однако в результате получилась одна из самых крутых ламп, которые мы когда-либо видели.

После того, как вы соберете различные части, вам нужно будет использовать некоторые базовые навыки работы с электроникой, чтобы подключить двойную спираль, напечатанную на 3D-принтере, к вращающемуся двигателю, например, от микроволновки. Полное руководство (ссылка выше) подробно описывает каждый шаг. Когда вы закончите, у вас будет вращающаяся нить светящейся ДНК!

Предостережение: так как здесь используется питание от сети, будьте особенно осторожны при работе с ним!

Пип-бой
из Fallout 4 стал популярной сборкой своими руками с тех пор, как фанаты впервые увидели его!
Требуется довольно много уникальных деталей, в том числе гироскоп, блок питания, емкостный дисплей с платой управления, фонарик, датчик давления, датчик метана и многокомпонентный 3D-печатный корпус.
Чтобы этот проект заработал, вам потребуется изготовить собственную плату ввода-вывода, но в подробном руководстве (ссылка выше) шаги по ее созданию очень понятны. Если вам нужна более поздняя версия Pip-Boy, вы также можете посмотреть это видео на YouTube, в котором рассказывается о красивом 3D-печатном дизайне с великолепными нарисованными деталями.
Это довольно сложный проект, но он абсолютно не может быть превзойден в качестве костюма на Хэллоуин, аксессуара для косплея или темы для разговора!
Если вы пытаетесь создать свое собственное рабочее место, фрезерный станок с ЧПУ станет отличным дополнением. На странице проекта отмечается, что он достаточно точен для резки и сверления печатных плат, поэтому он должен подойти для любого фрезерного проекта, за который вы хотите взяться. Для этого требуется большое количество деталей, напечатанных на 3D-принтере, поэтому вы можете рассмотреть возможность использования службы печати, но не составит труда напечатать свои собственные.
Вам также понадобится довольно большой набор деталей, в том числе множество крепежных деталей, несколько подшипников, модуль реле и разъем постоянного тока, несколько металлических деталей для поверхности и Arduino для запуска всего. Это неплохой проект, но опять же, иметь собственный станок с ЧПУ — это очень удобно!

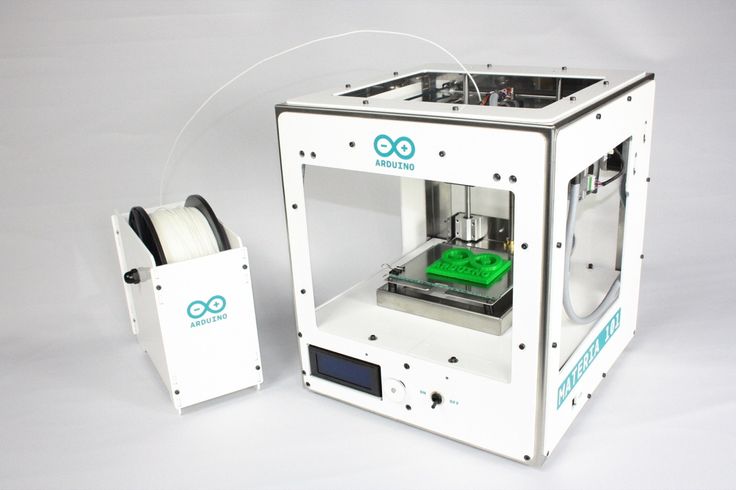

У вас нет 3D-принтера? Построй один!
Если у вас нет 3D-принтера, есть несколько вариантов получения 3D-печатных деталей, которые вам понадобятся для этих проектов. Вы можете одолжить 3D-принтер, использовать его в местном магазине или воспользоваться услугой 3D-печати.
