Тестер для прозвонки витой пары. Тестеры для прозвонки витой пары: виды, характеристики и применение

Артикул: PD-CM200

• Разъем RJ45 на тестере и удаленной части
• Определение обрыва, перепутанных пар, короткого замыкания
• Определение расщепленных пар (Split)
• Определение Cross Over кабеля
• Генератор тонального сигнала для прозвонки кабеля
• Автоматическое отключение генератора после 30 мин работы
• LCD экран, 4-х строчный, черно-белый
• Индикатор низкого заряда батарей
• Предупреждение о наличии напряжения на линии
• Удаленный идентификатор закрепляемый в корпусе прибора
• Поддержка номерных удаленных идентификаторов RJ45, № 1-5 (в комплекте)
• Прочный корпус с рифленными боковинами
• Защита от входного напряжения: 66V DC или 55V AC
• Время работы от батарей: 80 часов
• Очень компактный размер

Товар не поставляется

Softing CableMaster 500 — тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины)

Артикул: PD_CM500

• Тестер для определения распиновки RJ45, длины кабеля и расстояния до обрыва
• Максимальная измеряемая длина кабеля 610 м
• Определение обрывов, коротких замыканий, перепутанных и расщепленных пар
• Тестирование витой пары, телефонных и коаксиальных кабелей (RJ-45, RJ11/12, Coax)
• Корректное отображение “Pass” для схем T568A/B, Crossover, 6-pin коннекторов
• Генератор тонального сигнала для прозвонки кабеля
• Экран LCD 2. 75” с backlit подсветкой, светящиеся в темноте кнопки
• Встроенный в корпус LED фонарик
• Прочный корпус с резиновыми накладками
• Защита по напряжению 50 В, предупреждение о наличии напряжения
• Низкое потребление энергии (425 часов работы или 4 года в режиме ожидания)

Товар не поставляется

NETSCOUT LR-G2 — сетевой тестер LinkRunner G2 для медных и оптических Ethernet сетей

Артикул: LR-G2

NETSCOUT LR-G2 — сетевой тестер LinkRunner G2 для поиска и решения проблем в медных и оптических сетях Ethernet 10/100/1000.

• Удобный цветной сенсорный экран.
• На базе OC Андроид.
• Измерение длины кабеля и расстояния до повреждения.
• Информация о ближайшем коммутаторе, шлюзе, DHCP и DNS
• Измерение времени отклика ключевых сетевых устройств
• Тестирование PoE (уровень напряжения, по каким парам передается), с нагрузкой
• Тестирование UPoE: 60 Вт питания по Ethernet-кабелю
• Подключение к оптическим сетям через SFP модули
• Заворот трафика петлёй (Loopback)
• Трассировка кабеля с помощью индуктивного щупа
• Прибор заряжается от PoE

Цена: 4 203 280.87 тг.

В наличии

NETSCOUT LR-G2-KIT — расширенный набор сетевого тестера LinkRunner G2 для медных и оптических Ethernet сетей

Артикул: LR-G2-KIT

NETSCOUT LR-G2-KIT — расширенный набор сетевого тестера LinkRunner G2 для медных и оптических Ethernet сетей с индуктивным щупом в комплекте.

• Удобный цветной сенсорный экран.
• На базе OC Андроид.
• Измерение длины кабеля и расстояния до повреждения.
• Информация о ближайшем коммутаторе, шлюзе, DHCP и DNS
• Измерение времени отклика ключевых сетевых устройств
• Тестирование PoE (уровень напряжения, по каким парам передается), с нагрузкой
• Тестирование UPoE: 60 Вт питания по Ethernet-кабелю
• Подключение к оптическим сетям через SFP модули
• Заворот трафика петлёй (Loopback)
• Трассировка кабеля с помощью индуктивного щупа
• Прибор заряжается от PoE
• Набор аксессуаров
• Индуктивный щуп в комплекте

Цена: 4 723 273.93 тг.

В наличии

Greenlee NETcat Micro NC-100 — кабельный тестер

Артикул: GT-NETcat Micro

• Тестирование витой пары, телефонных и коаксиальных кабелей
• Определение обрывов, коротких замыканий, перепутанных пар и жил, обратной полярности
• Встроенный тональный генератор для трассировки кабеля и поиска нужного порта коммутатора
• Предупреждение о наличии опасного напряжения на линии (защита порта телефонной линии)
• Интерфейсы: RJ12 (телефонный), RJ45 (сетевой) и тип F (коаксиальный)

Цена: 91 519 тг.

В наличии

Greenlee NETcat Pro NC-500 — сетевой тестер

Артикул: GT-NETcat Pro

• Идентификация повреждений (короткое замыкание, обрыв, перепутанные пары и жилы)
• Измерение длины кабеля и расстояния до повреждения рефлектометрическим методом (TDR)
• Индикация активной сети и типа сервиса 10/100/1000 Mbit/s
• Тональный генератор для трассировки и поиска нужного кабеля
• Определение наличия PoE
• Прочный прорезиненный корпус
• Высококонтрастный сенсорный дисплей
• функция «Записная книга»

Цена: 257 675. 14 тг.

Greenlee PA1574 — кабельный тестер LAN Cable-Check

Артикул: PT-1574

• поддержка тестирования RJ45, RJ12, RJ11
• идентификация обрывов, коротких замыканий и перепутанных жил
• определение «перекрещиваний» в телефонных кабелях
• автоматическое сканирование соединений после включения
• светодиодная индикация
• две скорости тестирования (Slow, Normal)
• тестирование каждой жилы в отдельности
• тестирование целостности экрана

Цена: 26 397. 95 тг.

Greenlee PA1594 — LAN & A/V Cable-Check — кабельный тестер

Артикул: PT-1594

• Определение обрывов, коротких замыканий и перепутанных пар и жил в кабеле
• Типы коннекторов: RJ45 (UTP/STP), коннектор F типа, RCA, BNC

Цена: 40 005.50 тг.

Greenlee 901066 — кабельный тестер LAN ProNavigator

Артикул: PT-901066

• Тестирование нажатием одной клавиши (PASS/FAIL)
• Тестирование кабеля UTP/STP
• Тестирование коаксиального кабеля RG58,RG59,RG6,RG6 Quard,Belden 8281,RG8,RG11
• Встроенный тональный генератор
• Поиск обрывов, коротких замыканий, перепутанных жил и пар
• Трассировка линии с подачей тонального сигнала

Цена: 163 347. 27 тг.

Greenlee NetPro KIT — набор для тестирования сети

Артикул: GT-NC-KIT

• кабельный тестер NETcat Pro NC-500
• индуктивный щуп 500XP
• комплект удаленных идентификаторов
• телефонная гарнитура
• модульный адаптер
• сумка для транспортировки

Цена: 458 633.26 тг.

Greenlee NC100-KIT — расширенный комплект кабельного тестера NetCat Micro

Артикул: GT-NC100-KIT

• кабельный тестер NETcat Micro
• индуктивный щуп 200EP-G
• удаленный блок
• сумка для транспортировки

Цена: 169 776. 52 тг.

В наличии

Fluke Networks MT-8200-49A — кабельный тестер MicroMapper

Артикул: FL-MT-8200-49A

Тестер для проверки витой пары на обрывы, короткие замыкания, перепутанные пары и жилы.

• Определение обрывов, коротких замыканий, перепутанных пар и жил
• Отображение типа неисправности
• Встроенный тональный генератор

Товар не поставляется

Jonard CM-8 — кабельный тестер для коаксиального кабеля с идентификаторами

Артикул: JIC-CM-8

• Тестирование целостности коаксиальных (Coax) линий.
• Определение короткого замыкания.
• Восемь номерных идентификаторов кабелей № 1 — 8.
• Два переходника с коаксиального разъема (F-мама и F-папа) на «крокодилы».
• Встроенный генератор тонального сигнала.
• Автоматическое выключение через 30 минут в режиме «Тон».
• Автоматическое отключение питания через 12 секунд после теста Pass/Fail.
• Максимальная длина кабеля для тестирования 1500 метров.
• Максимальное сопротивление кабеля постоянного тока 100 Ом.
• Обнаружение напряжения на линии.

Товар не поставляется

DataShark PA70025 — кабельный тестер (RJ45, RJ12, RJ11)

Артикул: PT-70025

• поддержка тестирования RJ45, RJ12, RJ11
• идентификация обрывов, коротких замыканий и перепутанных жил
• светодиодная индикация
• две скорости тестирования (Slow, Fast)
• тестирование каждой жилы в отдельности
• тестирование целостности экрана

Цена: 31 017. 06 тг.

Jonard CM-17 — кабельный тестер для коаксиального кабеля и витой пары с идентификаторами

Артикул: JIC-CM-17

• Тестирование целостности коаксиальных (Coax) и LAN (RJ45) линий.
• Определение короткого замыкания.
• Восемь номерных идентификаторов линий, Coax № 1 — 8.
• Восемь номерных идентификаторовлиний, RJ45 № 1 — 8, идентификатор схемы.
• Два переходника с коаксиального разъема (F-мама и F-папа) на «крокодилы».
• Встроенный генератор тонального сигнала.
• Автоматическое выключение через 30 минут в режиме «Тон».
• Автоматическое отключение питания через 12 секунд после теста Pass/Fail.
• Максимальная длина кабеля для тестирования 1500 метров.
• Максимальное сопротивление кабеля постоянного тока 100 Ом.
• Обнаружение напряжения на линии.

Цена: 100 574.79 тг.

В наличии

Jonard PT-300 — миниатюрный тестер целостности коаксиального кабеля

Артикул: JIC-PT-300

• Определение целостности коаксиального кабеля.
• Отбор нужного кабеля из пучка.
• Определение сплиттеров, замыканий и защемляющих устройств на линии.
• Индикаторы: Светодиод и динамик (LED и звуковая индикация).
• Защита от входного напряжения до 52В.
• Штекерный Push-On коннектор для работы в ограниченом пространстве.
• Работа с кабелем длиной до 1500 м.
• Питание от батареи типа AAA.

Цена: 23 466 тг.

В наличии

NETSCOUT LinkRunner AT 2000 KIT — расширенный набор сетевого тестера LinkRunner AT 2000 для медных и оптических Ethernet сетей

Артикул: LRAT-2000-KIT

LinkRunner AT 2000 KIT — расширенный комплект сетевого тестера для поиска и решения проблем в медных и оптических сетях Ethernet 10/100/1000. Имеет связь с ПК, формирует отчеты тестирования.

• Измерение длины кабеля и расстояния до повреждения.
• Информация о ближайшем коммутаторе, шлюзе, DHCP и DNS
• Измерение времени отклика ключевых сетевых устройств
• Тестирование PoE (уровень напряжения, по каким парам передается), с нагрузкой
• Подключение к оптическим сетям через SFP модули
• Заворот трафика петлёй (Loopback)
• Трассировка кабеля с помощью индуктивного щупа

Цена: 3 708 049.38 тг.

В наличии

NETSCOUT LRAT-2000 — сетевой тестер LinkRunner AT 2000 для медных и оптических Ethernet сетей

Артикул: LRAT-2000

LinkRunner AT 2000 — сетевой тестер для поиска и решения проблем в медных и оптических сетях Ethernet 10/100/1000. Имеет связь с ПК, формирует отчеты тестирования.

• Измерение длины кабеля и расстояния до повреждения.
• Информация о ближайшем коммутаторе, шлюзе, DHCP и DNS
• Измерение времени отклика ключевых сетевых устройств
• Тестирование PoE (уровень напряжения, по каким парам передается), с нагрузкой
• Подключение к оптическим сетям через SFP модули
• Заворот трафика петлёй (Loopback)

Цена: 2 965 202.16 тг.

В наличии

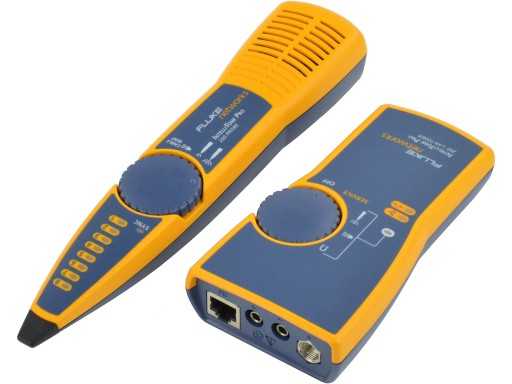

Fluke Networks IntelliTone Pro 200 LAN — набор для трассировки кабелей

Артикул: FL-MT-8200-60-KIT

• Точная идентификация нужного кабеля или жил
• Трассировка проводников внутри стен, фальш-пола, подвесного потолка.
• Определения правильности “обжима” кабеля и повреждений
• Аналоговый и цифровой режим генерации тона
• Возможность работы на активных линиях
• Работа в условиях сильных эллектомагнитных помех

Товар не поставляется

Модель тестера/функция	NC-500	MS2-100	CM-600	CM-800	CM-500	LanSmart
Производитель	Greenlee	Fluke Net.	Softing	Softing	Softing	Hobbes
Тип экрана	ч/б, сенс.	ч/б	цветной	цветной	ч/б	ч/б
Тип разъема RJ45, RJ11, Coax	+/ – /+	+/ – /+	+/ – /+	+/ – /+	+/ + /+	+/ – / –
Определения длины, макс.	610 м	460 м	457 м	457 м	610 м	300 м
Расстояние до обрыва кабеля или пар	+	+	+	+	+	+
Определение расстояния до замыкания	+	+	+	+	нет	сторона
Определение повреждений	+	+	+	+	+	+
Схема проводов	+	+	+	+	+	+
Настраиваемый NVP	+	+	+	+	+	+
Таблица с типами кабелей	+
Зажигание порта коммутатора			+	+	+	+
Тип сервиса: 10/100/1000	+	+	+	+
Аналоговый генератор	+	+	+	+	+	+
Цифровой генератор		+
Индуктивный щуп антенна	опция	опция	опция	опция	опция	опция
Предупреждение о напряжении	+	+	+	+	+
Тестирование PoE	+	+	+	+
Тестирование PoE с нагрузкой			+	+
Ping тест				+
LLDP/ CDP/ NDP/ VLAN				+
Поддержка IPv6				+
Сохранение отчетов			+	+
Защита от напряжения	50 В	48 В	66 В	66 В	50 В
RJ-45 номерные идентификаторы	опция	опция	опция	опция	опция
Coax номерные идентификаторы	опция	опция	опция	опция	опция
Патч-корд RJ-45 в комплекте	+		+ (2 шт)	+ (2 шт)
Патч-корд Coax в комплекте	+
Сумка/чехол в комплекте		+	+	+		+
Переходник RJ-45/крокодилы	+				+	+
Запись заметок в прибор	+
Питание	Крона	2 шт АА	6 шт АА	6 шт АА	Крона	3 шт AАА

В этом разделе вы можете выбрать и купить тестер витой пары (Ethernet, RJ45), телефонного (RJ11) и коаксиального кабеля (Coaxial cable).

Кабельный тестер позволяет провести проверку витой пары, телефонного, электрического или коакcиального кабеля на правильность монтажа. В зависимости от модели, устройство подключают к линии через различные интерфейсы: RJ45, RJ11, RJ14, RJ25, Coax или просто зажимами типа крокодил. Тестер используют чтоб проверить правильность установки кабельных разъемов, схему разводки проводников, найти перепутанные и расщепленные (split) пары, обнаружить короткое замыкание, а также измерить длину кабеля. Более сложные приборы, подключившись к активной линии Ethernet, смогут определить тип передающего устройства и скорость порта 10/100/1000 Mbit/s.

Топ-5 лучших тестеров витой пары 2022 года

Тестер кабеля витой пары — это инструмент, который используется для проверки качества сетевых кабелей и проводов, включая медные провода и кабели, а также волоконно-оптические кабели и провода. Лучшие тестеры кабелей для витой пары могут помочь вам убедиться, что ваши кабели работают правильно, чтобы у вас не было проблем с телефонными или компьютерными сетями или вашим интернет-провайдером. Вот некоторые из 5 лучших тестеров для витых пар, доступных в 2022 году.

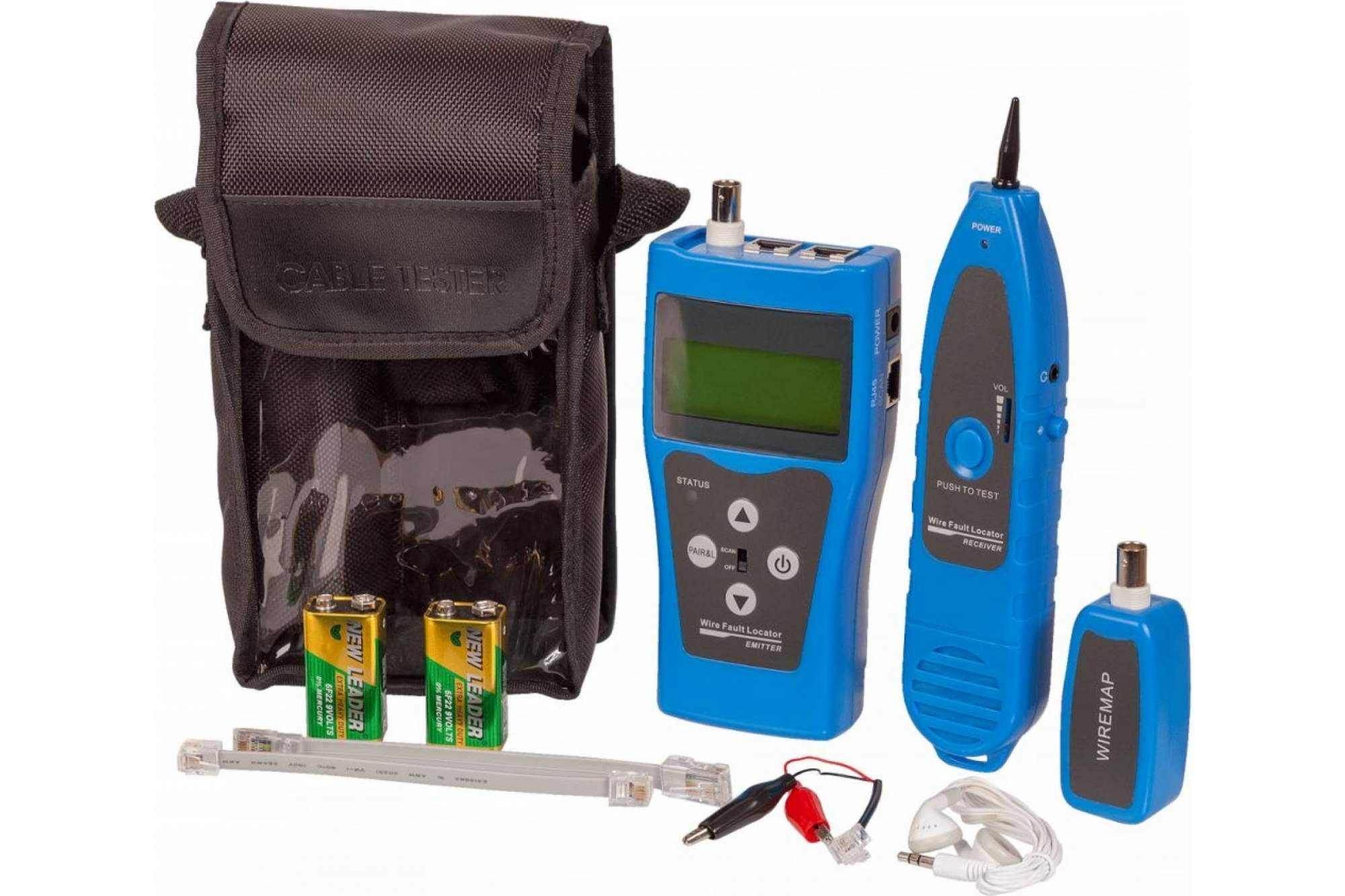

Кабельный тестер Noyafa NF-8601S TDR для сетевых, коаксиальных BNC, телефонных кабелей

Noyafa NF-8601S — это кабельный тестер TDR, который можно использовать для сетевых, коаксиальных BNC и телефонных кабелей. Он оснащен большим ЖК-экраном, на котором отображается состояние кабеля, а также встроенным фонариком для работы в темноте.

Устройство также имеет большой диапазон испытаний, что делает его идеальным для длительных испытаний. Кроме того, NF-8601S может сохранять до 99 результатов тестов для последующего просмотра. Если вы ищете надежный кабельный тестер с легко читаемым дисплеем, это отличный выбор.

Основные характеристики: Комплексный, стабильный, высококачественный, дорогой

Несмотря на то, что у него нет кнопки питания, поэтому для работы он должен быть постоянно подключен к сети, устройство автоматически отключается через 10 минут бездействия. Хотя у него нет кнопки питания, поэтому для работы он должен быть постоянно подключен к сети, устройство автоматически выключится через 10 минут бездействия.

Прочный корпус из АБС-пластика обеспечивает долговечность, а его текстурированная поверхность гарантирует, что тестер не выскользнет из рук во время использования. Кроме того, в отличие от некоторых других моделей из нашего списка, эта поставляется с разъемами UTP и STP для максимальной совместимости. Наконец, краткое справочное руководство на задней панели содержит инструкции по быстрому и простому использованию устройства.

Ярко-зеленый светодиод показывает, когда устройство включено, а три кнопки удобно расположены сверху: одна для сброса всех показаний, другая для обнуления текущих показаний перед снятием новых показаний и, наконец, последняя клавиша для начать/остановить фактическое измерение.

Тестер сетевых кабелей NF-468S

Если вы ищете надежный и недорогой тестер витой пары, тестер сетевого кабеля NF-468S — отличный вариант. Этот тестер может тестировать кабели длиной до 100 метров и имеет встроенный тональный генератор для легкого отслеживания.

Кроме того, NF-468S имеет 9 индикаторов, что позволяет легко считывать результаты. NF-468S также поставляется с удобным футляром для переноски, что позволяет легко брать его с собой в дорогу. Если вам нужен тестер, который не только определяет тип провода, возможно, это не лучший выбор.

Основные характеристики: Вертикальное положение, приемлемая цена

Однако, если все, что вам нужно, это быстрый способ определить, какие провода соединены вместе, то этот способ подойдет идеально. Он доступен по доступной цене и предлагает довольно впечатляющие функции.

Например, он может различать четыре типа пар: CAT3; CAT5е; кат6а; Кат7а. Так что, если вы работаете со старой проводкой или менее распространенными парами, это может пригодиться. И поскольку он может определить, есть ли короткое замыкание или неисправность проводки где-либо на линии, это тоже всегда полезно знать.

Вам понравится легкость и удобство этого продукта: Тестер витой пары NF-468S. Еще один доступный продукт в нашем списке лучших тестеров кабелей витой пары – тестер витой пары NF-468S, работающий очень похоже на тестер витой пары. вышеупомянутый продукт, но также включает в себя еще две функции — измерение светопропускания и идентификацию обратной связи.

Тестер кабелей и сетей Fluke Networks LinkIQ

Если вам необходимо проверить качество кабелей витой пары, тестер кабелей и сетей LinkIQ компании Fluke Networks является одним из лучших вариантов на рынке. Этот тестер может тестировать перекрестные помехи, шум, затухание и обратные потери, а также выполнять измерения длины.

Прибор прост в использовании, с четким дисплеем, на котором отображается вся необходимая информация. Кабельный и сетевой тестер Fluke Networks LinkIQ: Этот кабельный тестер трудно превзойти при тестировании сетевых кабелей любой категории или любого типа. Он оснащен легко читаемым ЖК-экраном, на котором отображается вся важная информация, необходимая вам при проведении тестов.

Кабельный тестер Fluke LinkIQ немного больше, чем некоторые другие тестеры, но он все же достаточно портативный, чтобы быть хорошим вариантом для полевых работников и людей, которые часто путешествуют. Он также имеет несколько других полезных функций, которые могут сделать его более привлекательным для некоторых пользователей, например, звуковой сигнал, который предупреждает вас, когда у вас есть скрещенные пары.

EZ Touch: EZ Touch от Dragen Technology похож на несколько других кабельных тестеров из нашего списка тем, что имеет переключаемые тональный и импульсный режимы и поддерживает как многожильные, так и одножильные провода. Большая разница с EZ Touch сводится к его размеру — тестер примерно вдвое меньше, чем у конкурирующих моделей. Это делает его мобильным без ущерба для функциональности.

Ideal 62-200 — Ethernet-тестер LinkMaster

Если вам нужен тестер Ethernet, способный на все, идеально подойдет Ideal 62-200 — LinkMaster. Он может проверять непрерывность, неправильное подключение, перекрестные помехи и многое другое. Кроме того, он доступен по цене и прост в использовании. Просто подключите тестер к каждому концу кабеля и нажмите кнопку тестирования.

Светодиодный дисплей покажет вам, есть ли какие-либо проблемы. Свет означает, что связь хорошая; отсутствие света означает, что вы обнаружили проблему с кабелями.

Тестер сетевых кабелей Ideal 62-200 LinkMaster: для сетей с высокой скоростью передачи данных этот кабельный тестер LinkMaster предлагает расширенную диагностику, такую ​​как тесты длины (для проверки правильности подключения), эхо-тесты (чтобы определить, не повреждены ли провода или не отсоединены ли они) и даже проверяет сопротивление (чтобы увидеть, насколько хорошо они проводят электричество).

Если вы хотите убедиться, что ваши кабели работают с максимальной производительностью, используйте этот тестер. Эта модель предлагает тональные и импульсные тесты, а также циклическое тестирование (чтобы проверить, могут ли данные передаваться с одной стороны провода на другую). Более того, они включают в себя несколько пар вилок, поэтому вы можете легко проверить их на наличие коротких замыканий или импеданса.

Кабельный тестер LAN Scout Jr. 2 — VDV526-200

Кабельный тестер LAN Scout Jr. 2 — это простой и экономичный способ тестирования кабеля с витой парой. Он проверяет непрерывность, обрывы, короткие замыкания и неправильное подключение. Тестер может использоваться как с экранированным, так и с неэкранированным кабелем и имеет широкий спектр применения как в домашних, так и в офисных сетях.

Прибор прост в использовании, имеет четкий светодиодный дисплей, показывающий состояние проверяемых кабелей. LAN Scout Jr. 2 — отличный выбор для тех, кто ищет простой кабельный тестер, который быстро и эффективно выполнит работу. Он также идеально подходит для клиентов с ограниченным бюджетом, которым нужен недорогой вариант без ущерба для качества.

Одним из недостатков этой модели является отсутствие совместимости с более продвинутыми функциями, такими как цветовые коды EIA/TIA или тестирование передачи с более высокой пропускной способностью. Но если вы не ищете ничего особенного и просто хотите что-то доступное, то это может быть правильным выбором для вас! И хотя в нем отсутствуют некоторые другие навороты, он по-прежнему предоставляет вам все основы, когда дело доходит до определения того, правильно ли работают ваши кабели.

И хотя в нем отсутствуют некоторые другие навороты, он по-прежнему предоставляет вам все основные сведения, когда нужно определить, правильно ли работают ваши кабели.

И хотя в нем отсутствуют некоторые другие навороты, он по-прежнему предоставляет вам все основные сведения, когда нужно определить, правильно ли работают ваши кабели. Обладая прочной и надежной конструкцией, этот тестер обладает всеми функциями, необходимыми для стандартных монтажных работ. Разведчик младший. 2 оснащен функциями измерения емкости и длины, которые помогают обеспечить соответствие соединений отраслевым стандартам.

Он совместим с кабелями от 22 AWG до 350 MCM (милликруглых метров) и оснащен большим ЖК-экраном, на котором отображаются подробные результаты в текстовом виде. Независимо от того, устанавливаете ли вы кабели Ethernet дома или тестируете оборудование для своей бизнес-сети, Scout jr. 2  должно быть все необходимое для эффективного выполнения работы.

Тестер витой пары и 10-гигабитных кабелей

Сертификация медной кабельной системы с витой парой для развертывания Ethernet со скоростью 10 Гбит/с.

В центрах обработки данных набирает обороты широкое использование 10GBASE-T по медным кабелям с витой парой. Активные устройства, такие как коммутаторы, серверы и сетевые карты, становятся доступными для поддержки 10GBASE-T. Комитет по стандартам Института инженеров по электротехнике и электронике (IEEE) утвердил стандарт 10GBASE T, IEEE 802.3an, еще в июне 2006 года. Этот стандарт определяет минимальный уровень производительности для медных кабелей с витой парой. Кроме того, кабельная промышленность разработала категорию 6A и класс E 9.0076 A  связей для поддержки 10GBASE-T по витой паре длиной 100 м (328 футов).

Сертификация и стандарты

Сертификация медной витой пары и кабельной системы гарантирует, что установленная кабельная система обеспечивает полосу пропускания и производительность, необходимые для надежной работы 10GBASE-T, еще до того, как будут приобретены и установлены сетевые устройства.

Существующие кабельные системы категории 6 или класса E могут удовлетворять требованиям 10GBASE-T, установленным в IEEE 802. 3an. Однако эти устаревшие кабельные системы ограничены по длине (35 м), на которой они удовлетворяют требованиям к передаче. Повторная сертификация этих установленных каналов связи по стандарту IEEE 802.3an (также TIA-TSB155 или ISO TR 24750) даст окончательный ответ.

Параметры теста

Полевая сертификация установленной витой пары для 10GBASE-T включает в себя все параметры испытаний, указанные в стандартах ANSI/TIA-568-C.2 и ISO/IEC 11801:2011 Edition 2.2 для категории 6A/класса E _A . ссылки. В таблице 1 перечислены эти параметры испытаний. Основное изменение для 10GBASE-T — это диапазон частот для этих тестов, который теперь расширен до 500 МГц, чтобы поддерживать более высокие скорости передачи данных технологии передачи сигналов 10GBASE-T. В этих кабельных стандартах устаревшие параметры тестирования, перечисленные в таблице 1, называются параметрами внутриканального тестирования. Мы должны добавить параметры теста на посторонние перекрестные помехи, чтобы завершить полевые испытания для 10GBASE-T.

Инопланетные перекрестные помехи

Посторонние перекрестные помехи возникают между парами проводов в разных смежных кабельных соединениях. Поэтому параметры теста Alien Crosstalk называются параметрами теста «между каналами». Посторонние перекрестные помехи могут возникать между любыми парами двух проводов в кабельном жгуте. Необходимо измерить совокупное воздействие всех пар проводов в пучке на испытуемую пару проводов. Параметрами испытаний для регистрации этого комбинированного воздействия являются суммарные перекрестные помехи мощности на ближнем конце (PS ANEXT) и отношение суммарной мощности постороннего затухания к перекрестным помехам на дальнем конце (PS AACR-F). Посторонние перекрестные помехи являются наиболее значительным источником помех или шума для приложений 10GBASE-T по кабелю с витой парой. Характеристики посторонних перекрестных помех будут определять ограничение по расстоянию для установленных кабелей категории 6 или класса E.

Тестер DSX-5000 CableAnalyzer™ компании Fluke Networks полностью поддерживает процесс полевой сертификации кабелей на основе витой пары в соответствии со стандартом IEEE. 802.3an и стандарты кабельной отрасли. DSX-5000 обеспечивает не только характеристику «внутриканального» канала, но и характеристику перекрестных помех «между каналами». Подробная информация о методологии тестирования и параметры тестирования описаны в официальном документе «Как сертифицировать кабельную систему с витой парой для Ethernet 10 Гбит/с».

Заключение

Надлежащая сертификация любой кабельной системы с витой парой, новой или старой, дает окончательный ответ на вопрос, будет ли установленная система поддерживать 10GBASE-T. Выберите стандарт (критерии) IEEE для сертификации установленных кабелей категории 6 или класса E. Кабельные системы категории 6A/класса EA, безусловно, должны соответствовать требованиям, установленным в стандартах ANSI/TIA и ISO/IEC. Эти требования превышают требования к производительности 10GBASE-T.

Свяжитесь с нами

США/Канада: 1-800-283-5853
Международный: 1-425-446-4519
[email protected]
Программа технического обслуживания и поддержки Gold

US Tech Online -> Проверка взаимосвязей витой пары с помощью тестера непрерывности

Соотношение емкостей в правильно подключенном кабеле витой пары.

Кристофер Э. Странджио, президент CAMI Research, Inc.
Скрученный кабель, который сам по себе прошел тест на непрерывность, не является безотказным индикатором того, что скрутки проводов подключены правильно. Некоторые ошибки скручивания могут быть обнаружены с помощью простой проверки непрерывности, в то время как для других требуется измерение скручивания проволоки.

Чем больше витых пар в кабеле, тем выше вероятность ошибки неправильной скрутки при характеристике. Неправильно скрученный провод, прошедший проверку целостности, будет иметь ошибочную передачу сигнала во время предполагаемой работы. Чтобы гарантировать правильную проводку, следует провести тест на взаимосвязь витой пары.

Хотя в качестве примеров здесь используются кабели Ethernet, многожильные тестеры непрерывности, такие как CableEye ^® от CAMI Research, могут измерять витые пары и даже триплеты в любом кабеле.

Зачем беспокоиться?
Провода типа витой пары, используемые в кабелях Ethernet, обеспечивают недорогое приближение к коаксиальному кабелю. Чем больше витков на фут, тем выше номер категории (например, Cat 5 или Cat 6) кабеля, тем больше он похож на коаксиальный кабель и тем точнее передает сигнал без искажений.

В отличие от коаксиальных кабелей, витая пара может быть неправильно скручена, что приведет к неправильной передаче сигнала. Обычно вокруг каждой сигнальной линии наматывается дополнительная сигнальная линия, образующая одну пару. Как правило, кабель Ethernet содержит четыре пары и должен быть подключен +Сигнал1/-Сигнал1, +Сигнал2/-Сигнал2 и т. д. Если из-за неправильного подключения у нас есть две пары в кабеле с разводкой +Сигнал1/+Сигнал2 и -Сигнал1/ -Signal2, кабель будет неисправен и непригоден.

К сожалению, этот тип ошибки не может быть определен одними только измерениями непрерывности — непрерывность будет казаться правильной для любого расположения крутки. Чтобы прийти к такому ошибочному соотношению скрутки, необходимо было бы сделать одинаковую ошибку сборки на каждом конце кабеля, что, безусловно, маловероятно.

Тем не менее, производители и мастерские по сборке кабелей должны обеспечить правильную скрученность пар. Это можно сделать путем измерения емкости. Измерения емкости, полученные во время проверки витой пары на катушках и кабелях, можно использовать для проверки согласованности и качества между катушками и кабелями. В идеале кабельный тестер будет регистрировать все измерения соединений для ведения записей и анализа.

Тестирование витой пары
В одной витой паре два вовлеченных провода подходят друг к другу намного ближе (две толщины изоляции), чем к соседним парам. В результате ожидается, что емкость витой пары будет выше, чем емкость между другими проводами в кабеле. С помощью этой информации можно определить отношения.

При использовании тестера непрерывности кабеля CAMI CableEye индикатор «успешно» в тесте витой пары показывает, что сопротивление проводов соответствует пороговому значению и что провода соединены правильно. Если значение емкости введено в данные соответствия, а также допуск, то значения, показанные в данных испытаний, находятся в пределах заданного допуска.

При подключении обоих концов кабеля к тестеру минимальная длина для правильного сопряжения неэкранированного кабеля Ethernet составляет приблизительно 6 футов (1,8 м). Для экранированного кабеля Ethernet минимальная длина на пару футов больше, потому что экран соединяется с внутренними проводами.

Измерения сопротивления выполняются до измерения спаривания и емкости. Когда сопротивление проводника превышает пороговое значение сопротивления тока, сопряжение и измерение емкости не будут выполняться на этом проводнике, и кабель выйдет из строя из-за чрезмерного сопротивления. Когда сопротивления приемлемы, тестер автоматически переходит к проверке сопряжения и емкости.

Указанный здесь порядок проводников относится к прямому кабелю Ethernet. Для перекрестного кабеля Ethernet порядок проводников будет другим, но спаривание будет таким же, если смотреть с одной стороны кабеля. Когда в кабеле присутствует смесь типов проводов, т. е. когда только некоторые из них являются витыми парами, перед тестированием пары могут быть определены в данных сопоставления только для тех проводов, которые скручены.

Многожильные тестеры непрерывности могут тестировать кабели витой пары, чтобы проверить правильность соединения витой пары. Индикация успешного прохождения покажет, что сопротивления проводов правильные и что провода правильно соединены. Если заданы целевое значение емкости и допуск, то значения, показанные в тестовых данных, находятся в пределах допуска емкости. Этот метод также можно использовать для проверки постоянства качества крутки проволоки от катушки к катушке.
