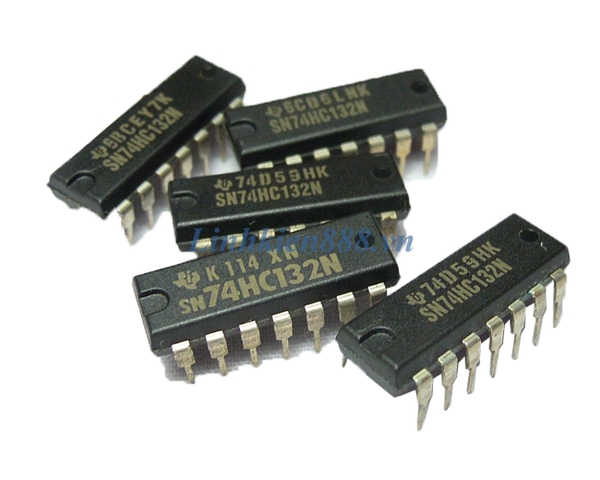

74HC132: Четырехканальный вентиль NAND с триггером Шмитта

Что такое микросхема 74HC132. Каковы ее основные характеристики и применения. Как работает вентиль NAND с триггером Шмитта. В чем преимущества использования 74HC132 перед обычными вентилями NAND. Какие аналоги существуют у этой микросхемы.

Общее описание и характеристики микросхемы 74HC132

74HC132 представляет собой четырехканальный вентиль NAND с триггером Шмитта, изготовленный по CMOS-технологии. Эта микросхема содержит четыре независимых двухвходовых вентиля NAND, каждый из которых снабжен триггером Шмитта на входе.

Основные характеристики 74HC132:

• Напряжение питания: 2-6 В
• Низкое энергопотребление (типичное для КМОП-схем)
• Высокая скорость переключения (сравнима с LSTTL)
• Входы с триггером Шмитта для повышенной помехоустойчивости
• Выходы совместимы с КМОП, НМОП и ТТЛ логикой
• Рабочая температура: от -40°C до +125°C

Принцип работы вентиля NAND с триггером Шмитта

Вентиль NAND реализует логическую функцию «И-НЕ». Его выход имеет низкий уровень только тогда, когда оба входа находятся в высоком состоянии. Триггер Шмитта на входе обеспечивает гистерезис, что повышает помехоустойчивость схемы.

Как работает триггер Шмитта в составе вентиля NAND?

1. При медленно нарастающем входном сигнале выход переключается резко при достижении верхнего порогового уровня.
2. При снижении входного сигнала выход переключается обратно при достижении нижнего порогового уровня.
3. Разница между верхним и нижним пороговыми уровнями называется гистерезисом.

Преимущества использования 74HC132

Использование 74HC132 вместо обычных вентилей NAND дает ряд преимуществ:

• Повышенная помехоустойчивость благодаря триггерам Шмитта на входах
• Возможность работы с медленно меняющимися входными сигналами
• Четкое переключение выхода без дребезга
• Широкий диапазон напряжений питания (2-6 В)
• Низкое энергопотребление в статическом режиме

Применения микросхемы 74HC132

74HC132 находит широкое применение в различных областях электроники:

• Формирователи импульсов и сигналов
• Генераторы прямоугольных импульсов
• Мультивибраторы и одновибраторы
• Интерфейсы между разными логическими семействами
• Схемы подавления помех и дребезга контактов
• Цифровые фильтры

Функциональная схема и принцип работы 74HC132

Функциональная схема одного канала 74HC132 включает:

1. Два входа (A и B) с триггерами Шмитта
2. Логический элемент NAND
3. Выходной буфер

Принцип работы можно описать следующим образом:

• Входные сигналы проходят через триггеры Шмитта, которые формируют четкие логические уровни
• Сформированные сигналы поступают на вентиль NAND
• Выход NAND инвертируется, только если оба входа имеют высокий уровень
• Выходной буфер усиливает сигнал для управления внешней нагрузкой

Особенности применения 74HC132 в схемотехнике

При использовании 74HC132 в схемотехнике следует учитывать несколько важных моментов:

• Входы неиспользуемых вентилей нужно подключать к определенному логическому уровню
• Необходимо соблюдать правила подключения развязывающих конденсаторов по питанию
• Следует учитывать время задержки распространения сигнала через микросхему
• При работе на высоких частотах важно минимизировать длину проводников

Сравнение 74HC132 с аналогами

74HC132 имеет несколько аналогов в других логических семействах:

• 74LS132 — ТТЛ версия с меньшим быстродействием и большим энергопотреблением
• 74HCT132 — версия с входами, совместимыми с ТТЛ-уровнями
• 74AC132 — более быстрая КМОП-версия
• 74LVC132 — низковольтная версия (1,65-3,6 В)

Выбор конкретной микросхемы зависит от требований к скорости, энергопотреблению и совместимости с другими компонентами схемы.

Типовые схемы включения 74HC132

Рассмотрим несколько типовых схем с использованием 74HC132:

1. Формирователь импульсов:
   • Вход подключается через RC-цепочку
   • Выход формирует короткий импульс при изменении входного сигнала
2. Генератор прямоугольных импульсов:
   • Выход одного вентиля соединяется со входом другого через RC-цепь
   • Частота определяется значениями R и C
3. Схема подавления дребезга контактов:
   • Кнопка подключается ко входу через подтягивающий резистор
   • Триггер Шмитта устраняет многократные переключения при замыкании/размыкании

Рекомендации по монтажу и эксплуатации 74HC132

Для обеспечения надежной работы 74HC132 следует соблюдать следующие рекомендации:

• Использовать развязывающие конденсаторы 0,1 мкФ рядом с выводами питания
• Не оставлять неподключенными входы неиспользуемых вентилей
• Соблюдать правила работы с КМОП-микросхемами для защиты от статического электричества
• Учитывать емкость нагрузки при расчете быстродействия схемы
• Обеспечивать хороший теплоотвод при работе на высоких частотах

Серия 74hc132 (NXP)

NXP

Общие характеристики

	Раздел	Логическая ИС
	Тип логики
	Кол-во узлов
	Диапазон напряжений питания
	Номинальное напряжение питания
	Задержка прохождения сигнала вход-выход
	Рабочая температура

Документация на серию 74hc132

• найти 74hc132.pdf

Товары серии 74hc132

Наименование	i	Упаковка	Корпус
74HC132D (NXP)		1 шт	SO-14 SOIC14
74HC132D.652 (NXP)   74HC132D. 652 (NEX-NXP)			SO-14
74HC132D.653 (NXP)   74HC132D.653 (NEX-NXP)			SO-14 SO14-150
74HC132D.653 PBF (NXP)			—
74HC132DB (NXP)			—
74HC132DB.112 (NXP)   74HC132DB.112 (NEX-NXP)			—
74HC132DB.118 (NXP)   74HC132DB.118 (NEX-NXP)			—
74HC132DT (NXP)			—
74HC132N (NXP)		в линейках 25 шт	DIP-14
74HC132N. 652 (NXP)		в линейках 25 шт	DIP-14
74HC132PW (NXP)		71 шт	SO-14 SOIC14
74HC132PW-T (NXP)			SO-14 SOIC14
74HC132PW.112 (NXP)   74HC132PW.112 (NEX-NXP)			TSSOP-14
74HC132PW.118 (NXP)			TSSOP-14
74HCT132D.653 (NXP)   74HCT132D. 653 (NEX-NXP)			SO-8

2.1.6 Корпус микросхемы 74hc132 (dd1)

Сохраняем предыдущий проект под именем «

CORP_74HC132.PCB», и удаляем с рабочего поля все, кроме атрибутов RefDes и Type.

Корпус микросхемы 74HC132 приведен на рис. 1.10 (корпус DIP14 – Dual In—Line Package – корпус с двухрядным расположением выводов). Начнем создание корпуса с размещения контактных площадок. Микросхема имеет 14 штыревых выводов, поэтому все контактные площадки будут иметь отверстия.

На нижней панели перейдите на слой Bottom, установите шаг координатной сетки 1,25 мм.

С помощью команды Place/Pad разместите первую контактную площадку. Микросхема имеет 14 штыревых выводов, с размерами 0,25×0,45 мм, поэтому в качестве диаметра отверстия контактной площадки зададим 0,5 мм.

Назначьте размещенной контактной площадке уже созданный ранее стиль «round 0.5mm».

Для размещения остальных контактных площадок микросхемы щелкните по первой контактной площадке правой кнопкой мыши и в открывшемся меню выберите пункт Copy Matrix (Копировать матрицу) (рис. 2.54 а).

В окне Edit Copy Matrix установите следующие параметры (значения параметров берутся из габаритного чертежа корпуса, рис. 1.10): Number of Columns (Количество «Столбцов» контактных площадок) = 2 (выводы расположены в 2 «столбца»), Column Spacing (Расстояние между столбцами) = 7,5 мм, Number of Rows (Количество «Рядов» контактных площадок) = 7, Row Spacing (Расстояние между «Рядами») = 2,5 мм (рис. 2.54 б). Результат показан на рис. 2.54 в.

а б в

Рис. 2.54

Согласно рис. 1.9 первая контактная площадку располагается в левом верхнем углу. Назначаем ей ранее созданный стиль «rectangle 0.5mm». Напоминаю, что на данном этапе всем контактным площадкам присвоен номер 0 (Pad Number) (рис. 2.55 а). Результат применения стиля – на рис. 2.55 б.

а б

Рис. 2.55

Теперь с помощью команды Utils/Renumber Tool пронумеруем контактные площадки (согласно рис. 1.9): в первом столбце – от квадратной вниз, во втором столбце – снизу вверх (рис. 2.56 а,б)

а б

Рис. 2.56

После нумерации обратите внимание на то, что правый верхний вывод имеет номер «14» (рис. 2.57).

Рис. 2.57

На квадратной контактной площадке ставим точку привязки Place/Point.

Теперь можно с помощью команды Utils/Renumber Tool пронумеровать выводы (Default Pin Des). В дальнейшем при разводке платы номера контактных площадок и выводов должны совпадать, но на данном этапе при сохранении корпуса элемента в библиотеку номера выводов сбрасываются. Поэтому нумерация выводов на данном этапе создания компонента не является обязательной (в отличие от нумерации контактных площадок), но ее наличие обеспечивает отображение номеров на рабочем поле.

На нижней панели переходим на слой Top Silk и рисуем контур корпуса микросхемы с размерами 7,5×20 мм, перемещаем атрибуты ближе к корпусу (рис. 2.58).

Рис. 2.58

Выделяем все объекты компонента и сохраняем его в открытую библиотеку «LIB_CORP. LIB» под именем «CORP_74HC132» (рис. 2.59).

Рис. 2.59

Сохраняем проект PCB с данным элементом в файле с именем «CORP_ 74HC132.PCB».

Bare Die Описание продукта: 74hc132 — Die Devices | Вафли | Кости

NAND Gate:
74HC132 представляет собой четырехканальный вентиль NAND с двумя входами и триггерными входами Шмитта, изготовленный с использованием 2,5-мкм 5-вольтового CMOS-процесса и обладающий такой же высокой скоростью, как LSTTL, в сочетании с низким энергопотреблением CMOS.

Устройство напрямую заменяет устаревшие модели National 74HC132, Motorola 74HC132 и Texas Instruments SN74HC132, CD74HC132.

Характеристики:

• Характеристики входного гистерезиса преобразуют медленно изменяющиеся входные сигналы в четко определенный выходной сигнал без дрожания
• Выходы, прямой интерфейс с CMOS, NMOS и TTL
• Диапазон рабочего напряжения: от 2,0 до 6,0 В
• Низкий входной ток: 1,0 мкА
• Защита входа от статического разряда и переходных избыточных напряжений
• Характеристика высокой помехоустойчивости КМОП-устройств

Производитель:
Силиконовые материалы
  Электротехническое техническое описание

Физические данные кубика:
Площадь основания: 1,560 мм² (2418,008 мил²)
  Запрос макета панели

Семейства продуктов: Используемые для этого устройства приведены в таблице ниже.

• Ворота И-НЕ

Функциональный:

• I/P уровень: CMOS
• O/P уровень: CMOS
• бит: 4
• Триггер Schmitt: Да

Спецификация:

V _{CC (мин)} : 2.00V
V _{CC (макс)} : 6.00V
F _MIN @ v _{при гол при гол °5 @ v °5. : 70 МГц
T PD (MAX) @ V NOM : 26.0NS
I CC (MAX) @ V NOM : 0,0100MA
V NOM (MAX) : 6.0v
. (макс.) : 5 мА}


Другая информация: Важная информация об этом устройстве представлена ​​в таблице ниже.

• Минимальный объем заказа
• Высокая надежность
• Космический класс

Настройка светофора для минимального количества заказа указывает на следующее:

• Зеленый: доступен со склада или с низким заводским MOQ.
• Янтарный: доступен по заводскому заказу с MOQ.
• Красный: может применяться высокий заводской минимальный объем заказа, пожалуйста, спросите подробности.

Настройка светофора для высокой надежности указывает на следующее:

• Зеленый: этот голый кристалл предназначен и протестирован для использования в приложениях с высокой надежностью.
• Янтарный: эта голая матрица может соответствовать более высоким спецификациям надежности с дополнительными испытаниями и квалификацией, пожалуйста, спросите подробности.
• Красный: этот голый кристалл не указан и не разработан специально для использования в приложениях с высокой надежностью.

Настройка светофора для Space Grade указывает на следующее:

• Зеленый: этот голый кристалл подходит для использования в космосе или имеет квалификационные данные космического уровня. пожалуйста, спросите подробности.
• Янтарный: этот голый кристалл может быть указан для космических приложений с дополнительными испытаниями и квалификацией, пожалуйста, спросите подробности.
• Красный: пригодность этого голого кристалла для космических приложений неизвестна и требует дополнительной квалификации. Пожалуйста спросите для деталей.

Другие продукты:

SN74LS04:
HEX Inverters

SN74LS74A:
Dual D-Type Pos.-EdgeReed Flip-ров. Флопы с Clear

UC2843:
ШИМ-контроллер токового режима

EA2M:
ON Полупоследовательная 2-мегабитная SPI сверхмаломощная EEPROM с ECC для высоконадежных портативных или аккумуляторных приложений.

NTC020N120SC1:
ON Semi 1200 В, 20 мОм, 103 А, карбид-кремниевый МОП-транзистор, указанный при максимальной температуре перехода >=175°C.

74HC132 техпаспорт — 74HC/HCT132; Четырехканальный триггер Шмитта NAND с 2 входами; Пакет:

Детали, техническое описание, цитата по номеру детали: 74HC132

Деталь	74HC132
Категория	Логика => Триггеры Шмитта
Описание	74HC/HCT132; Четырехканальный триггер Шмитта NAND с 2 входами; Пакет: СОТ108-1 (СО14), СОТ27-1 (ДИП14), СОТ337-1 (ССОП14), СОТ402-1 (ЦСОП14)
Компания	Philips Semiconductors (приобретена NXP)
Лист данных	Загрузить 74HC132 Лист данных
Цитата	Где купить



Функции, области применения

Полный техпаспорт можно также загрузить: Технические характеристики семейства логики IC06 74HC/HCT/HCU/HCMOS Информация о пакете логики IC06 74HC/HCT/HCU/HCMOS Описание пакета логики IC06 74HC/HCT/HCU/HCMOS Файл спецификации продукта в разделе «Интегральные схемы», IC06, сентябрь 1993 г. ХАРАКТЕРИСТИКИ Выходная мощность: стандартная Категория ICC: SSI ОБЩЕЕ ОПИСАНИЕ 74HC/HCT132 представляют собой высокоскоростные КМОП-устройства с Si-затвором и совместимы по выводам с маломощным ТТЛ Шоттки (LSTTL). Они указаны в соответствии со стандартом JEDEC №. 7А. 74HC/HCT132 содержит четыре вентиля И-НЕ с двумя входами, которые принимают стандартные входные сигналы. Они способны преобразовывать медленно меняющиеся входные сигналы в четко определенные выходные сигналы без джиттера. Ворота переключаются в разных точках для положительных и отрицательных сигналов. Разница между положительным напряжением VT+ и отрицательным напряжением VT- определяется как напряжение гистерезиса VH. БЫСТРЫЕ СПРАВОЧНЫЕ ДАННЫЕ ЗАЗЕМЛЕНИЕ 0 В; Токр = 25°С; 6 нс ТИПИЧНЫЙ СИМВОЛ tPHL/ tPLH CI CPD Примечания 1. CPD используется для определения динамической рассеиваемой мощности (PD в Вт): PD = CPD fi + (CL VCC2 fo), где: fi = входная частота в МГц fo = выходная частота в МГц (CL VCC2 fo) = сумма выходов CL = выходная емкость нагрузки в пФ VCC = напряжение питания В 2. Для HC условие VI = GND на VCC Для HCT условие VI = GND на VCC 1,5 В Информация о пакете логики HCT/HCU/HCMOS». ПАРАМЕТР задержка распространения от nA до nY входная емкость рассеиваемая мощность емкость на затвор примечания 1 и 2 УСЛОВИЯ = 15 пФ; VCC 5 В HCT нс пФ ЕДИНИЦА ОПИСАНИЕ КОНТАКТА № КОНТАКТА СИМВОЛ до 4Y GND VCC НАЗВАНИЕ И ФУНКЦИЯ входы данных входы данных выходы данных заземление (0 В) положительное напряжение питания ТАБЛИЦА ФУНКЦИЙ ВХОДЫ nA Примечания H = ВЫСОКИЙ уровень напряжения L = НИЗКИЙ уровень напряжения Рис.5 Рис.4 Функциональная схема. Логическая схема (один триггер Шмитта). ПРИМЕНЕНИЕ Формирователи волн и импульсов Нестабильные мультивибраторы Моностабильные мультивибраторы nB OUTPUT nY



Сопутствующие продукты с одинаковыми техническими данными

74HC132D

74HC132DB

74HC132N

74HC132NB

74HC132PW

74HC132U

74HCT132

74HCT132D

74HCT132DB

74HCT132N

74HCT132PW

74HCT132U

Номер детали того же производителя Philips Semiconductors (приобретен NXP)
