7808Ct параметры. Стабилизатор напряжения 7808: характеристики, применение и особенности

Что такое стабилизатор напряжения 7808. Каковы его основные параметры. Для чего применяется микросхема 7808. Какие есть особенности при использовании этого стабилизатора. На что обратить внимание при выборе и подключении 7808.

Что представляет собой стабилизатор напряжения 7808

Стабилизатор напряжения 7808 относится к серии линейных стабилизаторов фиксированного напряжения 78xx. Эта микросхема предназначена для стабилизации выходного напряжения на уровне 8 вольт.

Основные характеристики стабилизатора 7808:

• Выходное напряжение: 8 В
• Максимальный выходной ток: 1 А
• Минимальное входное напряжение: 10,5 В
• Максимальное входное напряжение: 35 В
• Точность стабилизации: ±4%
• Температурный диапазон: -55…+150°C

Микросхема 7808 выпускается в корпусах TO-220, TO-220FP, TO-263 и других. Наиболее распространен корпус TO-220 с тремя выводами.

Назначение выводов стабилизатора 7808

Стабилизатор 7808 имеет 3 вывода:

1. Вход (Input) — подключение нестабилизированного напряжения
2. Общий (Ground) — общий провод, минус питания
3. Выход (Output) — стабилизированное выходное напряжение 8 В

Важно правильно подключать выводы согласно их назначению. Неправильное подключение может привести к выходу микросхемы из строя.

Принцип работы стабилизатора 7808

Принцип действия стабилизатора 7808 основан на компенсационном методе стабилизации:

1. На вход подается нестабилизированное напряжение, превышающее требуемое выходное на 2-3 В
2. Внутренний источник опорного напряжения формирует эталонное напряжение 8 В
3. Выходное напряжение сравнивается с эталонным
4. При отклонении выходного напряжения от эталонного изменяется сопротивление регулирующего элемента
5. Это позволяет поддерживать выходное напряжение на заданном уровне 8 В

Такой принцип обеспечивает высокую стабильность выходного напряжения при изменении входного напряжения и тока нагрузки.

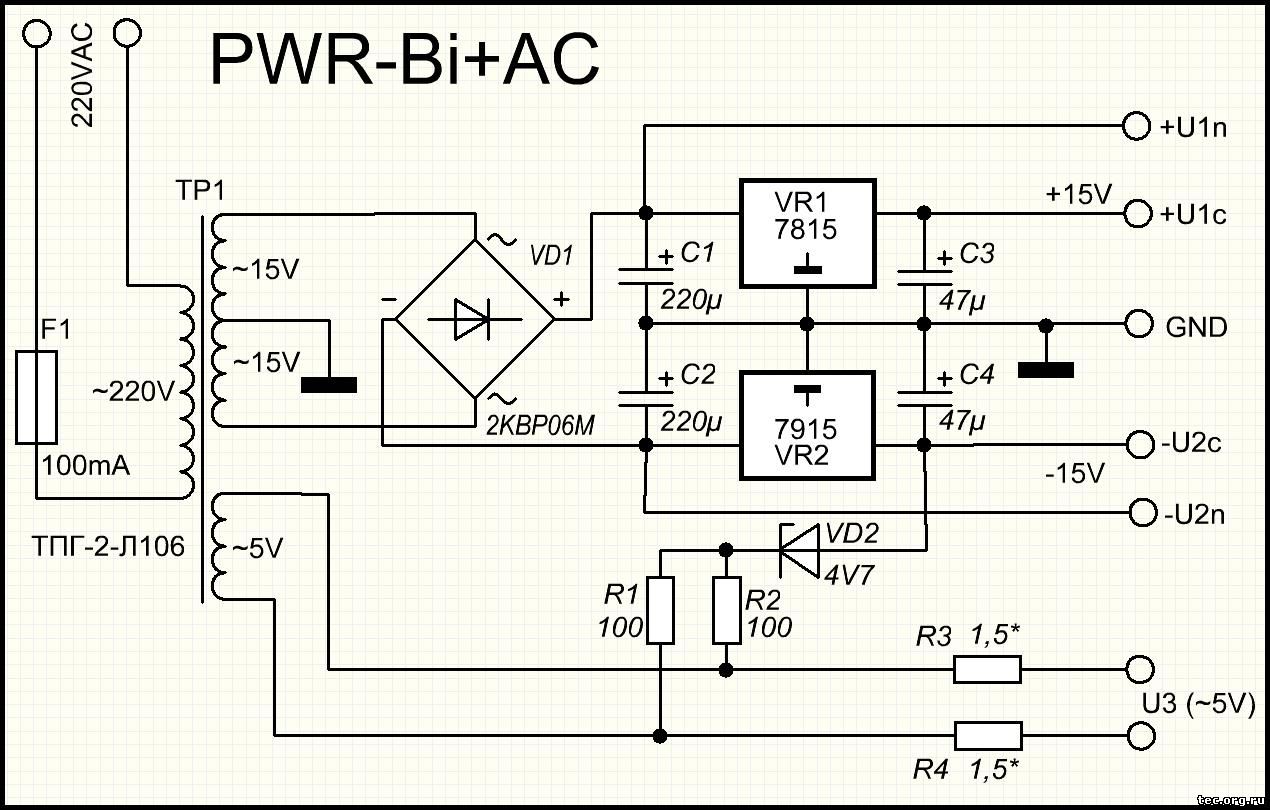

Основные схемы включения стабилизатора 7808

Типовая схема включения стабилизатора 7808 очень проста и содержит минимум элементов:

• На вход подключается нестабилизированное напряжение через конденсатор 0,33 мкФ
• Выход подключается к нагрузке через конденсатор 0,1 мкФ
• Общий вывод соединяется с минусом питания

Для улучшения стабилизации при импульсных нагрузках рекомендуется устанавливать на выходе электролитический конденсатор емкостью 10-100 мкФ.

При необходимости получить напряжение выше 8 В используется схема с подъемом потенциала общего вывода:

• Между общим выводом и минусом питания включается стабилитрон
• Выходное напряжение повышается на величину напряжения стабилизации стабилитрона

Области применения стабилизатора 7808

Стабилизатор напряжения 7808 широко применяется в различной электронной аппаратуре для получения стабильного напряжения питания 8 В. Основные сферы использования:

• Источники питания радиоэлектронной аппаратуры
• Лабораторные блоки питания
• Зарядные устройства
• Системы автоматики и управления
• Измерительные приборы
• Автомобильная электроника

Стабилизатор 7808 удобен для питания микроконтроллеров, операционных усилителей и другой аналоговой и цифровой техники, требующей напряжения 8 В.

Преимущества и недостатки стабилизатора 7808

Основные достоинства стабилизатора 7808:

• Простота применения — не требует дополнительных элементов
• Высокая надежность и стабильность параметров
• Наличие встроенной защиты от перегрузки и перегрева
• Низкий уровень шумов и пульсаций выходного напряжения
• Доступность и невысокая стоимость

К недостаткам можно отнести:

• Низкий КПД при большой разнице входного и выходного напряжений
• Значительное тепловыделение при больших токах нагрузки
• Невозможность регулировки выходного напряжения

Особенности монтажа и эксплуатации стабилизатора 7808

При использовании стабилизатора 7808 следует учитывать некоторые особенности:

• Необходимо обеспечить хороший теплоотвод, особенно при токах более 0,5 А
• Рекомендуется использовать радиатор площадью не менее 10-15 см²
• Входное напряжение должно превышать выходное минимум на 2-3 В
• Не допускается превышение максимального входного напряжения 35 В
• При монтаже важно правильно определить выводы микросхемы
• Для улучшения стабилизации рекомендуется устанавливать входной и выходной конденсаторы

Соблюдение этих правил обеспечит надежную и долговременную работу стабилизатора.

Сравнение стабилизатора 7808 с аналогами

Стабилизатор 7808 входит в серию 78xx, которая включает микросхемы с различными выходными напряжениями. Наиболее близкие аналоги:

• 7805 — выходное напряжение 5 В
• 7806 — выходное напряжение 6 В
• 7809 — выходное напряжение 9 В
• 7812 — выходное напряжение 12 В

Все эти стабилизаторы имеют схожие характеристики и отличаются только номинальным выходным напряжением. Выбор конкретной модели зависит от требуемого напряжения питания нагрузки.

По сравнению с импульсными стабилизаторами, линейный стабилизатор 7808 обеспечивает более низкий уровень пульсаций и помех, но имеет меньший КПД.

Рекомендации по выбору стабилизатора 7808

При выборе стабилизатора 7808 следует обратить внимание на следующие параметры:

• Максимальный выходной ток — должен соответствовать току потребления нагрузки
• Входное напряжение — не должно превышать максимально допустимое
• Рабочий температурный диапазон — зависит от условий эксплуатации
• Тип корпуса — выбирается исходя из конструкции устройства
• Точность стабилизации — для ответственных применений выбирают прецизионные модели

Также важно приобретать стабилизаторы у проверенных поставщиков, чтобы избежать подделок с худшими характеристиками.

Заключение

Стабилизатор напряжения 7808 — это надежное и простое в применении устройство для получения стабильного напряжения 8 В. Благодаря своим характеристикам он находит широкое применение в различной электронной аппаратуре. При правильном выборе и соблюдении правил эксплуатации стабилизатор 7808 обеспечит стабильное питание вашего устройства на протяжении длительного срока.
