Как рассчитать мощность блока питания для светодиодной ленты. Какие факторы нужно учитывать при выборе. Как правильно подключить и установить блок питания. Как решить распространенные проблемы.
Ключевые факторы при выборе блока питания для светодиодной ленты
При выборе блока питания для светодиодной ленты необходимо учитывать несколько важных параметров:
- Напряжение светодиодной ленты (обычно 12В или 24В)
- Потребляемая мощность ленты (Вт/м)
- Общая длина ленты
- Тип блока питания (постоянного напряжения или тока)
- Необходимость диммирования
- Условия эксплуатации (внутри или снаружи помещений)
Рассмотрим каждый из этих факторов подробнее.
Напряжение светодиодной ленты
Большинство светодиодных лент работают от напряжения 12В или 24В постоянного тока. Важно подобрать блок питания с соответствующим выходным напряжением. Использование блока питания с неправильным напряжением может привести к повреждению ленты или неправильной работе.
Потребляемая мощность ленты
Этот параметр обычно указывается производителем в ваттах на метр (Вт/м). Зная потребляемую мощность, можно рассчитать общую мощность для всей длины ленты.
Общая длина ленты
Чем длиннее лента, тем больше ее общая потребляемая мощность. Для расчета умножьте длину ленты на мощность Вт/м.
Тип блока питания
Для светодиодных лент обычно используются блоки питания постоянного напряжения. Они поддерживают стабильное выходное напряжение независимо от нагрузки.
Необходимость диммирования
Если планируется регулировать яркость ленты, необходимо выбрать диммируемый блок питания, совместимый с выбранным типом диммера.
Условия эксплуатации

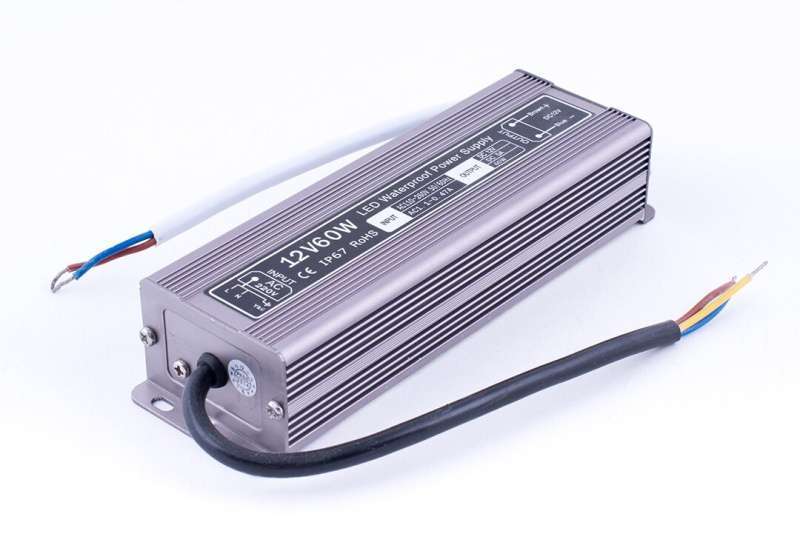

Для наружного применения требуются влагозащищенные блоки питания с соответствующим уровнем IP-защиты.
Как рассчитать мощность блока питания для светодиодной ленты
Для правильного расчета мощности блока питания следуйте этому алгоритму:
- Определите потребляемую мощность ленты на метр (Вт/м)
- Умножьте это значение на общую длину ленты в метрах
- Полученное значение увеличьте на 20% для запаса мощности
Пример расчета:
- Мощность ленты: 14.4 Вт/м
- Длина ленты: 5 метров
- Общая мощность: 14.4 Вт/м * 5 м = 72 Вт
- С запасом 20%: 72 Вт * 1.2 = 86.4 Вт
В этом случае подойдет блок питания мощностью 100 Вт.
Рекомендуемые производители блоков питания для светодиодных лент
На рынке представлено множество производителей блоков питания. Вот некоторые из наиболее надежных и популярных брендов:
- Mean Well — один из лидеров рынка с широким ассортиментом качественных блоков питания
- Tridonic — известный производитель решений для светодиодного освещения
- Inventronics — специализируется на инновационных продуктах для светодиодного освещения
- Eaglerise — китайский бренд с хорошим соотношением цена/качество
При выборе блока питания обращайте внимание на наличие сертификатов качества и безопасности, таких как UL, CE, RoHS.
Как правильно подключить светодиодную ленту к блоку питания
Правильное подключение светодиодной ленты к блоку питания критически важно для ее работы и безопасности. Вот основные шаги:
- Убедитесь, что выходное напряжение блока питания соответствует рабочему напряжению ленты
- Соблюдайте полярность при подключении: плюс к плюсу, минус к минусу
- Используйте провода достаточного сечения, особенно для больших длин
- При необходимости используйте усилители сигнала для длинных участков ленты
Типичная ошибка — подключение светодиодной ленты напрямую к сети 220В. Это приведет к мгновенному выходу ленты из строя!
Советы по установке блока питания для светодиодной ленты
Правильная установка блока питания обеспечит его долгую и надежную работу:
- Размещайте блок питания в сухом, хорошо вентилируемом месте
- Обеспечьте достаточное пространство вокруг блока для отвода тепла
- Не превышайте 80% от максимальной мощности блока питания
- Для наружного применения используйте влагозащищенные корпуса
- Обеспечьте легкий доступ к блоку питания для обслуживания
При соблюдении этих рекомендаций блок питания прослужит долго и обеспечит стабильную работу светодиодной ленты.
Решение распространенных проблем с блоками питания для светодиодных лент
Даже при правильном выборе и установке могут возникнуть некоторые проблемы. Вот как их решить:
Лента не светится или светится тускло
Возможные причины:
- Недостаточная мощность блока питания
- Большое падение напряжения из-за длинных проводов
- Неправильное подключение или обрыв цепи
Решение: проверьте все соединения, убедитесь в достаточной мощности блока питания, при необходимости используйте провода большего сечения или усилители сигнала.
Мерцание светодиодной ленты
Возможные причины:
- Нестабильная работа блока питания
- Проблемы с диммером (если используется)
- Плохой контакт в соединениях
Решение: проверьте качество всех соединений, убедитесь в совместимости диммера и блока питания, при необходимости замените блок питания на более качественный.
Перегрев блока питания
Возможные причины:
- Перегрузка блока питания
- Недостаточная вентиляция
- Высокая температура окружающей среды
Решение: убедитесь, что мощность блока питания соответствует нагрузке, обеспечьте достаточную вентиляцию, при необходимости используйте блок питания с запасом по мощности.
Можно ли подключить несколько светодиодных лент к одному блоку питания
Да, к одному блоку питания можно подключить несколько светодиодных лент, при условии, что:
- Суммарная мощность всех лент не превышает 80% от максимальной мощности блока питания
- Все подключаемые ленты имеют одинаковое рабочее напряжение
- Соблюдается правильное подключение с учетом полярности
При подключении нескольких лент рекомендуется использовать параллельное соединение. Это обеспечит равномерное распределение напряжения между всеми лентами.
На каком расстоянии можно устанавливать светодиодную ленту от блока питания
Максимальное расстояние между блоком питания и светодиодной лентой зависит от нескольких факторов:
- Мощность и длина ленты
- Сечение проводов
- Допустимое падение напряжения
Для минимизации потерь рекомендуется:
- Располагать блок питания как можно ближе к ленте
- Использовать провода большего сечения для длинных расстояний
- Применять усилители сигнала при необходимости
В среднем, без использования дополнительных усилителей, максимальное рекомендуемое расстояние составляет 5-10 метров для лент 12В и 10-15 метров для лент 24В.
Как выбрать блок питания для светодиодной ленты?
В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты.
20.01.2022
Общие вопросы выбора блока питания.
Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.
Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.
Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит.
Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.
С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.
Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт, а выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.
Для наглядности, давайте рассмотрим расчет требуемого БП на примере.
- Выбираем светодиодную ленту, для примера, возьмем светодиодную ленту от производителя IEK Лента LED 5м LSR-2835WW120-9,6-IP20-12В IEK
- Из обозначения видно, что это лента длиной 5 метров, с питанием 12 вольт, теплого белого цвета, светодиоды 2835 (размер SMD корпуса светодиода 2,8мм на 3,5мм), 120 светодиодов на 1 метр.
- Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)
- Умножаем длину ленты на потребляемую мощность 5*9.6 = 48 Вт.
- Добавляем минимум 10-ти процентный запас по мощности, получаем 52.8 Вт.
- Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 60 Ватт с выходным напряжением 12 вольт (как мы помним лента у нас с питанием 12 вольт). Для примера, в нашем каталоге такой блок представлен тем же производителем что и лента — Драйвер LED ИПСН-PRO 60Вт 12 В блок — клеммы IP20 IEK
Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.
И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.
Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.
Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет. Дальше эту статью можно не читать.
Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер.
Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).
Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.
При таком включении необходимо учесть особенности конструкции блоков питания.
Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.
Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому.
В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.
В нашем каталоге вы можете ознакомиться с товаром связанным со статьёй: Светодиодная лента/ дюралайт, Блоки питания для светодиодной ленты/дюралайта
Блок питания для светодиодной ленты пылевлагозащищенный 200W 12V IP66 1/5
Характеристики 202023200
Мощность БП
Параметр отображает какую мощность может выдать блок питания. К примеру для запитики светодиодной ленты. Подбирать блок питания необходимо с запасом по мощности в 20%.
200 Вт
Выходное напряжение БП
Этот пареметр показывает какое напряжение будет подаваться на конечное устройство.
12 В
Напряжение
Напряжение: 12 или 220 Вольт.
Многие светодиодные лампы могут работать достаточно в больших пределах. Так, для ламп рассчитанных на напряжение питания 220 Вольт, диапазон обычно составляет от 150 до 240 Вольт.
В подробном описание имеется параметр Рабочее напряжение — он отображает в каких пределах возможна работа лампы.
220 В
Рабочее напряжение
Характеристика отображает при каком напряжении возможна работа лампы или светильника.
220-240 В
Производитель
Фирма производящая товар.
Gauss
Тип
Тип устройства, опеределяет его набор функций.
блок питания
Срок службы
Это период времени, в течение которого изготовитель обязуется обеспечивать потребителю возможность использовать прибор по назначению и несет ответственность за существенные недостатки, которые могут возникнуть.
30000 ч
Гарантия
Гарантия – это срок, предоставляемый потребителю продавцом или производителем, в течение которого покупатель может обратиться по вопросам качества изделия, а также по обслуживанию устройства за счет магазина.
1 год
Класс защиты
Степень защиты светильников от пыли и влаги определяется международной системой классификации Ingress Protection, сокращено IP. К примеру IP66 означает: пыленепроницаемое устройство с защитой от сильных водяных струй.
IP66
Вес Брутто
Вес товара с упаковкой.
2600 гр.
Вес Нетто
Вес товара без упаковки.
2400 гр
Высота
Размер лампы, светильника или прожектора.
58 мм
Ширина
Размер лампы, светильника или прожектора.
120 мм
Длина
Размер лампы, светильника, прожектора или светодиодной.
230 мм
Найти похожиеДовольны качеством товара
- Продано: 3
- Возвращено: 0
- Возвращено по причине — Не работает (вышла из строя/брак): 0
- Процент довольных качеством: 100%
Список
Карта
Обухово
Удаленный склад
Срок поставки с удаленного склада составляет в среднем 4 рабочих дня
Доступность: 190 шт.
Чехов
Основной склад
Комсомольская д. 15
Время самовывоза 8:00-20:00. Требуется предварительное согласование.
+7 495 409-03-57
При заказе: +4 дня к срокам доставки
По вашему запросу ничего не найдено
Отзывы не найдены
Как выбрать и установить блок питания для светодиодной ленты?
Существует множество типов светодиодных осветительных приборов.
Большинству из них требуется источник питания низкого напряжения, также называемый светодиодным трансформатором или драйвером. Крайне важно знать различия между различными светодиодными продуктами и типами блоков питания, которые им необходимы.
Вам также необходимо знать их ограничения по установке, чтобы убедиться, что ваши светильники совместимы с их трансформаторами. Помните, что использование источника питания постоянного тока 24 В для светодиодной лампы постоянного тока 12 В не сделает ваши лампы ярче. Это правило действует и наоборот. Использование неподходящего источника питания для полосок только повредит их и даже может привести к пожару. Кроме того, всегда воздерживайтесь от использования двух источников питания на одном светодиодном светильнике или контроллере светодиодного освещения.
В этом посте мы расскажем, как правильно выбрать источник питания для вашего проекта освещения и как его установить. Если у вас возникнут проблемы с блоком питания для светодиодов, это руководство поможет вам найти стандартные способы устранения неполадок.
Руководство по артикулу
- 1. Факторы, которые необходимо учитывать.
- 2. Рекомендуемые марки блоков питания
- 3. Подключение светодиодных лент к блоку питания
- 4. Могу ли я подключить несколько светодиодных лент к одному источнику питания для светодиодов?
- 5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?
- 6. Советы по установке блока питания
- 7. Устранение распространенных проблем с блоком питания
1. Факторы, которые необходимо учитывать.
Нелегко найти нужный светодиодный драйвер в разнообразии вариантов. Существует множество факторов, которые следует учитывать при выборе того, который лучше всего подходит для вас. Вы можете получить базовые знания в нашем руководстве по светодиодным драйверам здесь.
Светодиодные ленты работают при низком напряжении. Общие напряжения полосы составляют 5 В, 12 В или 24 В постоянного тока.
Вы не можете подключить их напрямую к источнику питания, так как в большинстве домашних хозяйств используется электричество 120–277 В переменного тока. Из-за такой значительной разницы в напряжении вашим светодиодным лентам потребуется подходящий источник питания или драйвер. Драйвер преобразует высоковольтный переменный ток в низковольтный постоянный, чтобы соответствовать потребностям ваших светодиодных лент для работы.
Вот факторы, которые необходимо учитывать при выборе источника питания для ваших ленточных светильников.
1.1 Источник постоянного напряжения или постоянного тока для светодиодов?
Блок питания постоянного напряжения рассчитан на одно выходное напряжение постоянного тока. Большинство источников питания постоянного напряжения (или драйверов) — это 12 В постоянного тока или 24 В постоянного тока . Светодиодный светильник, рассчитанный на постоянное напряжение, обычно указывает величину входного напряжения, необходимую для правильной работы.
Источник питания постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока), которое является нормальным выходом из настенных розеток. Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Он всегда будет поддерживать постоянное напряжение, независимо от того, какая токовая нагрузка на него возложена.
Источник постоянного тока рассчитан на фиксированный выходной ток (мА). Драйвер изменяет напряжение в электронной цепи, что позволяет току оставаться постоянным во всей светодиодной системе.
Основные значения тока для драйверов светодиодов постоянного тока:
- 350 миллиампер (мА)
- 700 мА
- 1 ампер на всех светодиодах в серии.
Светодиодные драйверы постоянного напряжения часто используются для питания светодиодных лент. Светодиодные ленты в основном выпускаются в двух стандартных производственных исполнениях.
Конструкция постоянного напряжения (без встроенной ИС)
Многие светодиодные ленты используют простую архитектуру постоянного напряжения. Эта конструкция имеет небольшую сложность и экономична. Но он имеет низкий КПД и не может похвастаться хорошей регулировкой тока. Для этой конструкции потребуется блок питания постоянного напряжения.
Конструкция с постоянным током (со встроенной ИС)
Высококачественные светодиодные ленты часто включают эту архитектуру со встроенной ИС. Эта конструкция обеспечивает постоянный выходной ток с более точным управлением отдельными цепями. Это означает, что у вас будет меньше проблем с падением напряжения. Этот вариант также нуждается в блоке питания постоянного напряжения.
1.2 Определение характеристик светодиодной ленты
Технические характеристики вашей светодиодной ленты ’ определяют необходимый вам блок питания.
Серия светодиодных лент Myledy 2835, напримерКлассическое входное напряжение для светодиодных лент составляет 12 В или 24 В.
Перед выбором блока питания убедитесь, что выходное напряжение драйвера светодиодов совместимо с входным напряжением вашей светодиодной ленты.
Вт на метр
Следующим фактором, который следует учитывать, является мощность, необходимая вашим лентам.
Допустим, ваши светодиодные ленты потребляют не менее 14 Вт на метр. Для ленты длиной 8,5 м это означает, что ваша лента будет потреблять 119 Вт, поскольку 8,5 x 14 = 119.
Чтобы ваш блок питания оставался оптимальным и не выходил из строя раньше времени, выберите тот, у которого по крайней мере 20% больше номинальная мощность, чем ваши полоски. Для приведенного выше примера подойдет блок питания мощностью не менее 150 Вт.
Длина светодиодной ленты
Как известно, светодиодные ленты поставляются в катушках.
Вам нужно будет учитывать длину вашей ленты при обеспечении ее соответствующим источником питания.Как правило, чем дольше катушка вращается, тем больше энергии она должна потреблять. Это же правило применяется, чем больше отдельных SMD на метр приходится на полосу.
Если у вас длинные полоски, вам понадобится драйвер высокой мощности.
Чтобы измерить энергопотребление вашей светодиодной ленты, умножьте ее общую длину на мощность в ваттах на метр.
Например, у вас есть 10-метровая полоса 24 В, которая потребляет 9,6 Вт на метр. Умножьте 9,6 Вт/м на 10 м, и вы получите 96 Вт.
1.3 Определите минимальную мощность источника питания.
При выборе блока питания обязательно применяйте правило 80%.
Это правило гласит, что ваши светодиодные ленты используют только 80% нагрузки от источника питания. Это обеспечивает оптимальную производительность и увеличивает срок службы. Поддержание вашей ленты на уровне 80% от номинальной мощности вашего устройства также может поддерживать идеальную температуру.
Используя наш 96-ваттный пример выше. Если вам нужно управлять светодиодной лентой мощностью 96 Вт, мощность драйвера должна быть:
- 96 Вт / 0,8 = 120 Вт
Это означает, что вам понадобится драйвер мощностью 120 Вт или выше.
1.4 Определите тип источника питания.
При соединении блока питания со светодиодной лентой ключевое значение имеет совместимость. Какой из них вам понадобится, определяется такими аспектами, как установка и масштаб вашего проекта.
Адаптер питания
Для приложений, которым требуется меньше энергии, больше подходят адаптеры.
Их легче установить, но при этом они сохранят мощность, необходимую для поддержания производительности полос.
Адаптеры питания также достаточно малы, чтобы их можно было спрятать. Благодаря этому внешний вид вашего светильника выглядит чище и привлекательнее.

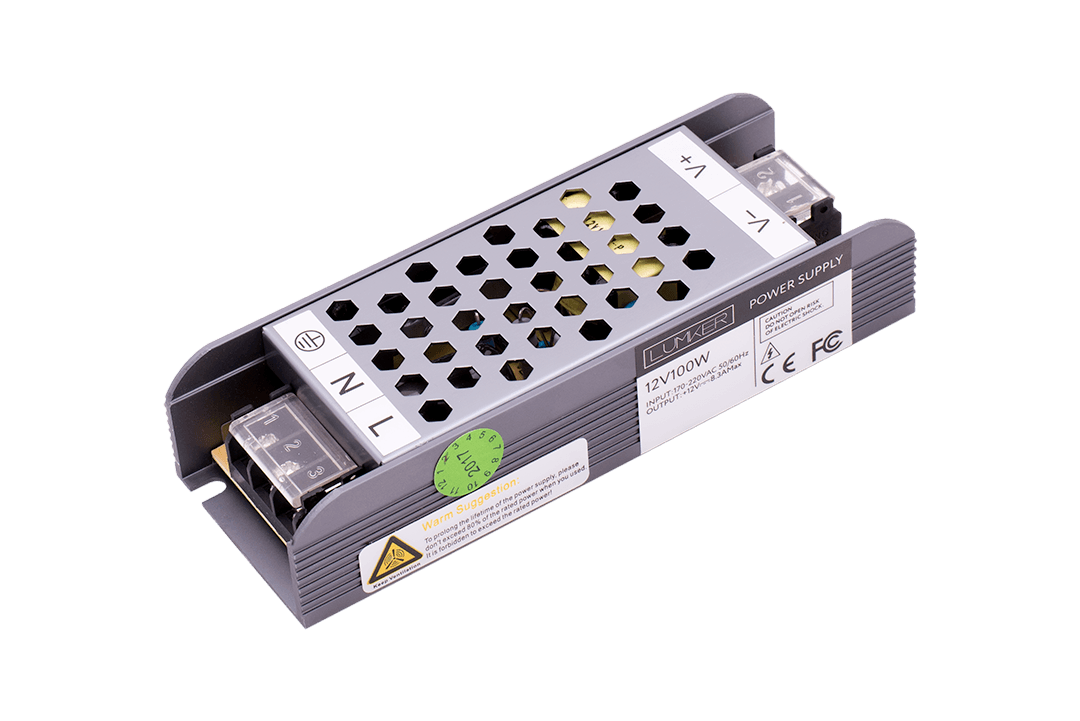

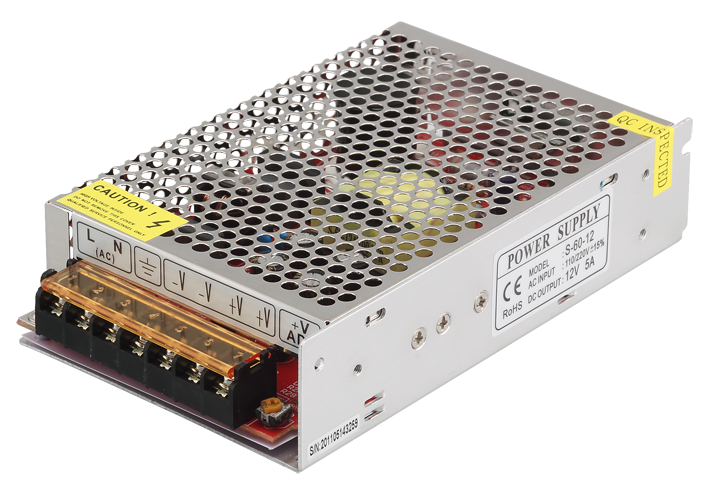

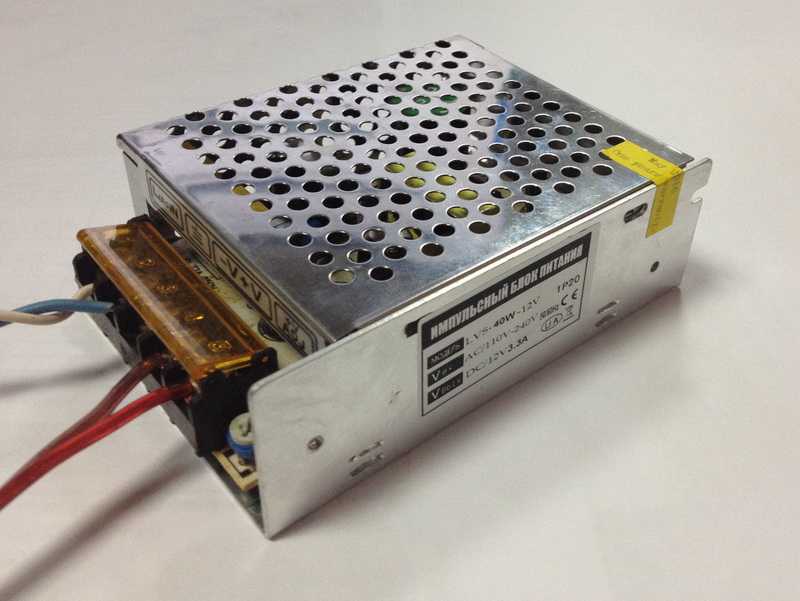

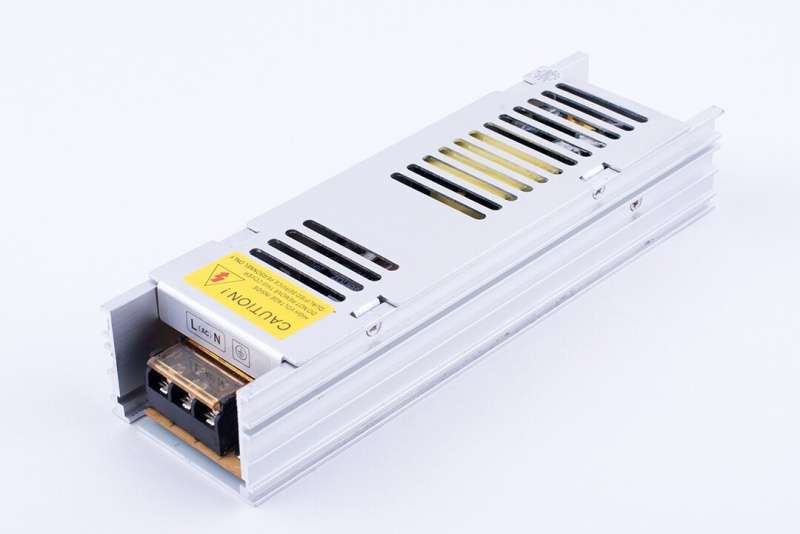

Блоки питания для светодиодов
Блоки питания, конечно, могут производить гораздо большую мощность по сравнению с адаптерами.
Более высокая мощность делает их подходящими для более крупных проектов, в которых используются более длинные светодиодные катушки.
1.5 Некоторые другие соображения
диммируемый драйвер для светодиодного освещенияБольшинство светодиодных лент имеют функцию диммирования, позволяющую регулировать яркость. В этом случае вам нужно убедиться, что ваш блок питания поддерживает функции диммирования.
К счастью, существует множество источников питания, которые могут дополнить диммируемую светодиодную ленту. Перед покупкой убедитесь, что выбранный вами блок питания помечен как диммируемый.
Светодиодные ленты могут использоваться для различных целей как внутри помещений, так и снаружи.
Если вы разместите полоски на открытом воздухе, им потребуется защита от непогоды. Не только ваши полоски, но и их блок питания.
Здесь на помощь приходит гидроизоляция. Гидроизоляция защищает блок питания от влаги, которая может повредить его компоненты.
Для некоторых приложений внутри помещений также может потребоваться водонепроницаемый драйвер, особенно если это влажная среда.
В целях безопасности блоки питания для светодиодных лент должны иметь функции защиты. Эти протоколы защиты должны учитывать такие риски, как перегрузки по току, перегрев, короткое замыкание и обрыв цепи.
Эти меры предосторожности приведут к отключению неисправного и опасного источника питания. Хотя функции защиты источника питания не являются обязательными, вы, тем не менее, хотели бы иметь их для своей безопасности. На случай, если в вашем силовом агрегате возникнет проблема, у вас будут действующие протоколы безопасности.
Поэтому рекомендуется устанавливать только блоки питания с функциями защиты.
Стандарты UL используются для оценки качества и безопасности электротехнической продукции.
Если продукт соответствует этому стандарту, он получает сертификат UL. Наличие сертификата UL указывает на то, что продукт соответствует эталону безопасности и качества UL.
Убедитесь, что устройство, которое вы собираетесь купить, сертифицировано UL, чтобы обеспечить надежность и безопасность продукта.- Драйверы UL класса 2 соответствуют стандарту UL1310 . Этот стандарт означает безопасный выход для прикосновения, не требующий принципиальной защиты на уровне светодиода/светильника. Наличие этого соответствия означает, что продукт практически не имеет риска возгорания или поражения электрическим током. Эти блоки питания используют менее 60 вольт (сухой) и 30 вольт (мокрый), менее пяти ампер и менее 100 Вт. Эти ограничения, хотя и более безопасные, налагают ограничения на количество светодиодов, которыми может управлять драйвер класса 2.
- Драйверы , сертифицированные UL для класса 1, имеют выходные диапазоны, выходящие за пределы обозначений UL для класса 2. Драйверы класса 1 UL производятся под высоким напряжением, что требует защиты внутри устройства. Хотя существует меньше мер предосторожности, драйвер класса 1 может вместить больше светодиодов, что делает его более эффективным, чем драйвер класса 2.
2. Рекомендуемые марки блоков питания
Вот некоторые из лучших марок блоков питания. Этот список дает вам отправную точку в поиске надежного бренда для питания ваших проектов освещения.
Mean Well
Mean Well является одним из ведущих производителей блоков питания для электронных продуктов.
Согласно отчету Micro Technology, в 2021 году эта компания заняла 4-е место в мире по производству блоков питания. Он может похвастаться десятками драйверов для светодиодов, хорошо зарекомендовавших себя благодаря своему качеству и дизайну.
Tridonic
Еще одним ведущим производителем блоков питания для ленточных светильников является Tridonic. Эта компания обычно предоставляет световые решения для различных приложений и отраслей.
Наряду с инновациями в области освещения появились различные эффективные блоки питания для светодиодов. Штаб-квартира находится в Австрии, завоевав доверие клиентов различных компаний по всему миру.
Inventronics
Inventronics — еще один ведущий мировой производитель решений в области освещения. Эта компания специализируется на создании надежных и инновационных продуктов светодиодного освещения.
Ее линейка блоков питания и драйверов для светодиодов является одной из самых востребованных на рынке.
Eaglerise
Eaglerise начала свою деятельность в Китае в 1990-х годах, став важным игроком в индустрии освещения.
Обладая тремя научно-исследовательскими центрами, компания продолжает оставаться мировым поставщиком светодиодных ламп и соответствующих им драйверов.
3. Подключение светодиодных лент к блоку питания
Светодиодные ленты представляют собой электрические устройства низкого напряжения. Первое, что нужно помнить, это то, что вы никогда не должны подключать их напрямую к источнику питания переменного тока 220 или 110 вольт. Вам понадобится драйвер или блок питания для преобразования высокого напряжения в низкое (12 В или 24 В) для ваших светодиодных лент.
Еще одна вещь, на которую следует обратить внимание, — это полярность. Есть два типа полюсов: положительный (+) и отрицательный (-) . Всегда подключайте провода с противоположными полюсами. Подключение с неправильной полярностью может повредить ваше устройство. Когда дело доходит до адаптеров питания, вам не придется беспокоиться о полярности.
Наконец, подключить полосу к адаптеру питания так же просто, как вставить вилку постоянного тока в розетку.
4. Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?
В зависимости от мощности вашего блока питания к одному блоку можно подключить более одной светодиодной ленты. Пока общая мощность вашей полосы не превышает мощность вашего блока питания, все готово.
Тем не менее, параллельное подключение множества катушек к одному источнику питания может увеличить вероятность падения напряжения. Один из способов заключается в последовательном соединении.
Этот метод полезен, если вы хотите установить непрерывную катушку.5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?
Падение напряжения становится более заметным, чем дальше ваши SMD находятся от источника питания. Если вы используете длинные кабели от блока питания до светодиодных лент, убедитесь, что эти кабели сделаны из толстой меди. Медь помогает минимизировать потери напряжения внутри полос.
Вы можете использовать таблицу калибров, чтобы определить правильную толщину кабеля для вашей установки. Таблица размеров позволяет вам увидеть правильную толщину для потребляемой мощности вашей светодиодной ленты.
Для получения подробной информации вы можете обратиться к другой статье «Практические способы предотвращения падения напряжения на светодиодной ленте».
6. Советы по установке блока питания
Драйверы светодиодов, как и большинство электронных устройств, чувствительны к влаге и температуре.
Вам нужно будет установить драйверы светодиодов в сухом месте с достаточным потоком воздуха и вентиляцией, чтобы сохранить их надежность.Правильный монтаж необходим для воздушного потока и теплопередачи. Выполнение этого будет:
- поддержание идеальной температуры
- предотвращение перегрева
- обеспечение оптимальной производительности
- и увеличение срока службы
Оставьте блоку питания место для запаса
Убедитесь, что вы не потребляете всю мощность блока питания. Оставьте немного места и используйте только 80% максимальной номинальной мощности драйвера. Это гарантирует, что он не будет постоянно работать на полную мощность, избегая преждевременного нагрева.
Избегайте ненужного перегрева
Воздушный поток может привести к поломке блока питания. Очень важно убедиться, что во время установки драйверам всегда достаточно воздуха, чтобы они могли дышать.
Тесное пространство ограничивает поток воздуха, поэтому не ставьте драйверы на них, если хотите предотвратить перегрев.Постарайтесь минимизировать время работы вашего драйвера
Примите меры, чтобы сократить время работы ваших драйверов. Установите переключатель, который можно щелкнуть, чтобы обеспечить полностью замкнутую цепь.
7. Устранение распространенных проблем с блоком питания
>> Ознакомьтесь с ограничениями по установке вашего блока питания
Как бы вам ни хотелось, вы не сможете установить все виды блоков питания так, как вам хотелось бы для вашего проекта. Каждый блок питания имеет свои ограничения по установке. Вы не должны игнорировать эти ограничения, если хотите продолжать использовать свое устройство на оптимальном уровне.
В качестве примера возьмем водонепроницаемый блок питания. Вы должны устанавливать водонепроницаемые блоки питания лицевой стороной вверх в хорошо проветриваемом помещении. Этот метод монтажа позволяет эффективно отводить тепло от использования.
Если вы проигнорируете эту рекомендацию, вы рискуете выйти из строя блока питания из-за перегрева.
Наши водонепроницаемые блоки питания гораздо менее требовательны к монтажным ограничениям. Они могут быть установлены боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию наружных элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в защищенную от непогоды коробку.
>> Всегда проверяйте правильность подключения
Электропроводка является важным аспектом исправной силовой установки. Всякий раз, когда вы устраняете проблему, обязательно проверьте свою проводку на наличие чего-либо неладного. Даже опытные специалисты могут ошибаться, когда дело доходит до правильной проводки. Следите за оголенными проводами, которые касаются портов вашего источника питания.
Также, как упоминалось выше, убедитесь, что у вас правильная полярность подключения.
Если вы не уверены, что ваши провода подключены в правильной полярности, вы можете проверить это с помощью мультиметра.Большинство блоков питания имеют встроенную защиту от короткого замыкания. Это работает, потому что он вызывает эффект включения и выключения источника питания всякий раз, когда происходит короткое замыкание. Сгоревшие или дымящиеся провода — явный признак короткого замыкания. Обычно это происходит, когда свободные провода соприкасаются друг с другом.
Другие причины включают установку непокрытых медных контактных площадок на металлическую поверхность и шунтирование паяных соединений.
>> Убедитесь, что блок питания имеет правильную настройку входного напряжения
Убедитесь, что ваш блок настроен на правильную настройку входного напряжения.
Если вы ошибетесь, не сделав этого, у вашего источника питания могут возникнуть некоторые проблемы, некоторые из которых могут быть постоянными. Необратимые повреждения возникают, если устройство работает с неправильными настройками в течение длительного периода времени.
Некоторые блоки питания снабжены внутренними переключателями для установки параметров входного напряжения. Убедитесь, что вы используете эти переключатели, чтобы получить правильное входное напряжение драйвера.
Заключительные слова
Выбор правильного источника питания или драйвера для вашего проекта освещения может быть непростым, но ни в коем случае не сложным. Вам просто нужно учитывать несколько факторов при подключении низковольтных полос к соответствующему трансформатору.
Источник питания вашей светодиодной ленты может влиять на ее яркость, общую производительность и срок службы. В сочетании с подходящим блоком питания вы можете быть уверены, что ваши полоски будут работать наилучшим образом.
Вы ищете высококачественные драйверы светодиодов для своего проекта? Ознакомьтесь с нашим выбором здесь, в Myledy. Мы работаем уже почти десять лет и предлагаем светодиодные ленты для любого проекта, включая соответствующие адаптеры для обеспечения максимальной функциональности.
Подпишитесь на нашу рассылку
О Myledy
Привет, приятно познакомиться! Я Myledy — фабрика светодиодных лент, основанная в 2003 году.
С ростом я стал профессиональным производителем светодиодных лент и поставлял продукцию ряду всемирно известных брендов освещения.
Теперь я хотел бы поделиться с вами нашими знаниями и опытом в области светодиодных лент, чтобы вместе улучшить уровень светодиодного освещения.
Последние сообщения
Запрос сейчас!
Имя
Электронная почта
Ваше сообщение…
Хотите высококачественное светодиодное освещение?
Имя
Электронная почта
Сообщение
Концентрация, профессионализм, совершенство и верность Только на светодиодной ленте
- Тел.: 0086-755-27
0 - Электронная почта: [электронная почта защищена]
Фейсбук Твиттер YouTube Скайп Линкедин
Светодиодная лента
Светодиодный профиль
Быстрый доступ
MYLEDY Регистрационный № 440306112027385 | © Copyright 2003-2021.
Все права защищены.Прокрутите вверх
дерзайте прямо сейчас!
Имя
Электронная почта
Ваше сообщение
запросите предложение здесь
Имя
Электронная почта
Ваше сообщение
{{{ data.variation.price_html }}}
{{{ data.variation.availability_html }}}
Вам нужно будет учитывать длину вашей ленты при обеспечении ее соответствующим источником питания.
Убедитесь, что устройство, которое вы собираетесь купить, сертифицировано UL, чтобы обеспечить надежность и безопасность продукта.
Этот метод полезен, если вы хотите установить непрерывную катушку.
Вам нужно будет установить драйверы светодиодов в сухом месте с достаточным потоком воздуха и вентиляцией, чтобы сохранить их надежность.
Тесное пространство ограничивает поток воздуха, поэтому не ставьте драйверы на них, если хотите предотвратить перегрев.
Если вы не уверены, что ваши провода подключены в правильной полярности, вы можете проверить это с помощью мультиметра.
Все права защищены.
Использование неподходящего источника питания для светодиодов повредит не только световые ленты, но и сам источник питания. Кроме того, слишком слабый блок питания может вызвать перегрев. Итак, обязательно следуйте этому пошаговому руководству, чтобы выбрать правильный блок питания для светодиодной ленты.
Импульсные источники питания также обычно лучше подходят для крупных проектов и более эффективны при преобразовании энергии.
Для светодиодной ленты 12 В и светодиодной ленты 24 В одинаковой мощности светодиодная лента 24 В потребляет только половину тока, чем лента 12 В.
Большинство домов и коммерческих объектов обеспечивают питание 115/120 В переменного тока. Но есть некоторые коммерческие или жилые объекты, которые требуют более высокой мощности и обеспечивают электричество 277 В переменного тока.
Таким образом, использование существующего диммера изначально предназначалось для экономии денег, но дорогой блок питания с регулируемой яркостью компенсирует экономию средств и может стоить еще больше в целом.
Это дает дополнительную уверенность в качестве.
Правильный источник питания обеспечивает не только необходимую мощность, но и электрическую безопасность при использовании, а также непрерывное удовольствие от освещения.
Вы можете использовать клипсы на коннекторах для соединения проводов питания и световой ленты. Вы также можете использовать кабельные наконечники для соединения, а затем надеть термоусадочную трубку, чтобы обеспечить изоляцию. Зажимные соединители и кабельные наконечники — это профессиональные и простые соединители, не требующие пайки.
Как правило, блок питания не имеет этого шнура, и его необходимо приобретать отдельно.
Как правило, для соединения компонентов выбираются провода следующего более высокого стандарта с сечением 0,75 мм².
А вот пайка проводами большого сечения может быть затруднена. Представьте себе припаивание нескольких проводов с поперечным сечением 1 мм² к довольно узким медным контактным площадкам RGB или даже светодиодным лентам RGBW.
Для 12-вольтовых лент обычно рекомендуется подавать питание не реже чем через каждые 16,4 фута (5 метров) из-за неизбежного падения напряжения на низковольтной светодиодной ленте. Фон двойной.
тока
тока
тока
США
тока
тока, 8 А
