7812 цоколевка. Стабилизатор напряжения 7812: характеристики, схема подключения и применение

Что такое стабилизатор напряжения 7812. Каковы его основные характеристики. Как правильно подключить 7812 в схему. Для чего применяется этот стабилизатор. Какие есть аналоги 7812.

Что представляет собой стабилизатор напряжения 7812

Стабилизатор напряжения 7812 — это интегральная микросхема, предназначенная для стабилизации выходного напряжения на уровне 12 В. Она относится к серии линейных стабилизаторов 78xx, которая включает в себя модели на различные фиксированные напряжения.

Основные особенности стабилизатора 7812:

• Выходное напряжение 12 В
• Максимальный выходной ток 1-1,5 А
• Низкий уровень пульсаций на выходе
• Внутренняя защита от перегрева и короткого замыкания
• Простая схема включения с минимумом внешних компонентов

Благодаря своей надежности, доступности и простоте применения, 7812 является одним из самых популярных стабилизаторов напряжения для радиолюбительских и промышленных устройств.

Основные характеристики стабилизатора 7812

Рассмотрим подробнее ключевые параметры и характеристики микросхемы 7812:

• Выходное напряжение: 12 В ± 4%
• Максимальный выходной ток: 1-1,5 А (зависит от конкретной модели)
• Минимальное входное напряжение: 14,5 В
• Максимальное входное напряжение: 35 В
• Падение напряжения: 2-2,5 В
• Нестабильность по напряжению: 0,01%/В
• Нестабильность по току: 0,1%/А
• Уровень пульсаций на выходе: 0,003%
• Температурный коэффициент: 0,02%/°C

Как видно из характеристик, 7812 обеспечивает очень стабильное выходное напряжение при изменении входного напряжения и тока нагрузки. Это делает его отличным выбором для питания чувствительной электроники.

Схема подключения стабилизатора 7812

Для правильной работы микросхемы 7812 требуется минимум внешних компонентов. Типовая схема включения выглядит следующим образом:

• На вход (контакт 1) подается нестабилизированное напряжение 14,5-35 В
• Выход (контакт 3) дает стабилизированные 12 В
• Общий провод (контакт 2) соединяется с «землей» схемы
• На входе и выходе устанавливаются керамические конденсаторы 0,33 мкФ и 0,1 мкФ соответственно

При необходимости можно добавить электролитические конденсаторы большей емкости для лучшей фильтрации. Также рекомендуется использовать радиатор для отвода тепла при больших токах нагрузки.

Области применения стабилизатора 7812

Благодаря своей универсальности, микросхема 7812 находит применение во многих областях:

• Источники питания для бытовой электроники
• Автомобильные электронные устройства
• Зарядные устройства
• Светодиодные драйверы
• Лабораторные блоки питания
• Промышленная автоматика

7812 особенно удобен в тех случаях, когда требуется простое и надежное решение для стабилизации напряжения без необходимости в регулировке выходного напряжения.

Аналоги и альтернативы стабилизатору 7812

Хотя 7812 остается очень популярным, существуют и другие варианты стабилизаторов на 12 В:

• LM317 — регулируемый стабилизатор, может быть настроен на 12 В
• L7812 — аналог 7812 от STMicroelectronics
• LM7812 — вариант от Texas Instruments
• MC7812 — версия от ON Semiconductor

Также в некоторых случаях 7812 может быть заменен импульсными преобразователями напряжения, которые обеспечивают более высокий КПД, особенно при большой разнице между входным и выходным напряжением.

Преимущества и недостатки стабилизатора 7812

Как и любое техническое решение, 7812 имеет свои сильные и слабые стороны:

Преимущества:

• Простота использования
• Низкая стоимость
• Хорошая стабильность выходного напряжения
• Встроенная защита от перегрузок
• Широкая доступность

Недостатки:

• Низкий КПД при большой разнице входного и выходного напряжений
• Необходимость в радиаторе при больших токах нагрузки
• Фиксированное выходное напряжение (нет возможности регулировки)

Несмотря на некоторые ограничения, 7812 остается отличным выбором для многих применений благодаря своей надежности и простоте использования.

Рекомендации по использованию стабилизатора 7812

Для наилучшей работы стабилизатора 7812 следует учитывать следующие моменты:

• Входное напряжение должно быть как минимум на 2-3 В выше выходного
• При токах нагрузки более 0,5 А рекомендуется использовать радиатор
• Размещайте фильтрующие конденсаторы как можно ближе к выводам микросхемы
• Для снижения нагрева можно использовать предварительный понижающий преобразователь
• При необходимости точной подстройки выходного напряжения можно использовать схему с дополнительными резисторами

Соблюдение этих рекомендаций поможет обеспечить стабильную и долговременную работу устройств на основе стабилизатора 7812.

схема включения, характеристики, datasheet, аналоги

Согласно техническим характеристикам микросхема lm7812 является линейным стабилизатором положительной полярности с простой схемой включения. Его корпус имеет всего три внешних вывода, поэтому многие путают его с обычным транзистором, но на самом деле это более сложное полупроводниковое устройство.

Относится к широко известной во всем мире серии интегральных микросхем 78xx. Символы «lm» в начале маркировки в настоящее время обозначают её основного производителя — Texas Instruments. Первые две цифры «78» указывают на положительную полярность, а следующие за ними «12» на поддерживаемое напряжение стабилизации – 12В.

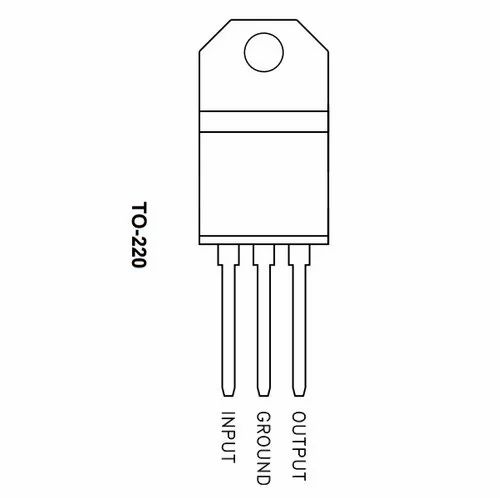

Цоколевка

Распиновка LM7812 следующая. Этот стабилизатор производится преимущественно в пластиковом корпусе ТО-220. Металлические выводы, если смотреть слева на право, имеют назначение: input (вход), ground (земля), output (выход). Очень редко, но встречаются идентичные изделия в упаковке ТО-263.

Стоит учитывать, что металлическая подложка у всех рассмотренных корпусов физически соединена с выводом «Ground».

Трехвыводные стабилизаторы

Для многих неответственных использований оптимальным выбором будет обычный 3-выводный стабилизатор. У него имеется всего 3 наружных вывода. Он имеет заводскую настройку на фиксированное напряжение. Серия 7800 – это представители стабилизаторов этого типа. В последних двух цифрах указывается напряжение. Об одном из этой серии, мы уже рассказывали ранее ()

На рисунке изображено, как просто выполнить стабилизатор, к примеру, на 5 вольт, применив одну схему. Емкость, подключенная параллельно выходу, оптимизирует процессы перехода и задерживает сопротивление выхода на низком уровне при повышенных частотах. Если прибор находится далеко от фильтра, то нужно использовать вспомогательный конденсатор входа. Серия 7800 производится в металлических и пластиковых корпусах.

Технические характеристики

7812 ещё называют регулятором с фиксированным напряжением в 12 В. При этом на вход микросхемы должно подаваться питание на 2-3 В больше, чем на выходе, иначе на нём не будет заявленных 12 В. Максимальный выходной ток может достигать 1,5 А с применением хорошего радиатора. Устройство технологически защищено: от теплового пробоя, короткого замыкания и превышения режимов безопасной работы (SOA). Что делает его практически «неубиваемым».

Максимальные параметры

Максимальными значениями характеристик для LM7812 считаются:

• предельное напряжение на входе микросхемы не более 35 В;
• сила тока на выходе до 1.5 А;
• температура кристалла при работе может достигать +150 ОС;
• температура хранения от -65 до +150 ОС;
• допустимый нагрев припоя не более +230ОС, с интервалом до 10 сек.

Рассеиваемая мощность ограничена внутренней защитой (Internally limited), корпусным исполнением изделия и применением теплоотвода.

При расчёте максимальной рассеиваемой мощности работающего устройства применяют стандартную формулу PDmax = (TJmax — ТА) / θJA. Где TJmax – предельная температура кристалла, а ТА – предполагаемая для окружающего воздуха. θJA – это тепловое сопротивление к внешней среде, которое напрямую зависит от корпусного исполнения.

Например, для распространенных устройств в пластиковых ТО-220 θJA=54ОC/Вт. В случае использования радиатора, необходимо учитывать величину теплового сопротивления кристалла (θJC), которая составляет порядка 4ОC/Вт для такого корпуса.

Электрические параметры

Несмотря на то, что рассеиваемая мощность не приводится производителями в даташит вместе с максимальными параметрами, её рекомендованное значение прослеживается в электрических характеристиках LM7812. В столбце «условия тестирования» указана допустимая величина PD не более 15 Вт, при изменении напряжения на входе до 27 В и токе на выходе до 1 А. Температура кристалла, при этом, должна находится в диапазоне от 0 до +125ОС.

Данные представленные в этой таблице получены путем тестирования с двумя сглаживающими конденсаторами на входе (до 0,22 мкФ) и выходе (до 0,1 мкФ).

lm7812 стабилизатор 12 В

Стабилизатор напряжения 7812 изменяет напряжение величиной до 20 В в 12 В. Этот прибор часто использовался для создания стабильного напряжения работы устройств низкого напряжения: усилителя звука, микроконтроллеров, осветительных ламп.

На входной каскад можно подключить нестабильную величину напряжения, и даже переменное значение. LM 7812 является стабилизатором, входящим в серию микросхем 78хх. Они отличаются лишь напряжением выхода, остальные параметры остаются прежними.

Для лучшего отвода тепла прикрепляют охлаждающий радиатор к корпусу стабилизатора. Его можно снять от старых устройств с платы. Вместо радиатора можно использовать жесть от банок, нарезав ее полосками, и просверлив в них отверстия для крепления на винт.

Источник: ostabilizatore.ru

Схема включения

Сама по себе LM7812 представляет собой схему стабилизации напряжения и подключения к ней устройство обычно осуществляется только для этого. По сути, кроме неё для выполнения этой функции больше ничего не требуется. Начинающие радиолюбители применяют её в своих разработках без дополнительной обвязки и она в них работает, но это не совсем правильное решение.

Желательно следовать рекомендациям производителей, которые приводят схему включения 7812 с использованием двух конденсаторов на 25 В и более. Их необходимо паять как можно ближе к контактам, для более устойчивой работы микросхемы. При этом на входе необходима емкость больше, чем на выходе. Несоблюдении этого правила приводит к нестабильности выходного напряжения при резком изменении в нагрузке. Кроме того, такая емкостная обвязка выполняет защитные функции от самовозбуждения.

В паспорте заявлено, что на выходе допускается вообще не устанавливать сглаживающий конденсатор. Это возможно благодаря тому, что роль силового регулирующего элемента внутри серии 78xx выполняет эмиттерный повторитель на транзисторе Дарлингтона. Но как показывает практика, небольшую емкость все же ставят для лучшего подавления выходных высокочастотных пульсаций.

Пример работы подобной схемы можно посмотреть в небольшом видеоролике.

L7812cv стабилизатор тока схема

_________________ Меня зовут Денис

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

_________________ Мудрость(Опыт и выдержка) приходит с годами. Все Ваши беды и проблемы, от недостатка знаний. Умный и у дурака научится, а дураку и .. Алберт Ейнштейн не поможет и ВВП не спасет. и МЧС опаздает и таки теперь Дураки и Толерасты умирают по пятницам!

Смотрите также

Комментарии 13

Схема все еще работает да?! Диоды тоже живы? )))

Стабилизатор не будет сильно греется при работе? Желательно какой нибудь маленький радиатор поставить от компьютера (южный мост или как там еще нижний мост)

От всплесков не защитит. Диодов не вижу.

Если просто стабилизатор поставить в разрыв к фонарю заднего хода без кондёров, он разьве не будет выполнять свою функцию ?

Почитайте коменты к этому посту www. drive2.ru/b/339900/ Там все написанно.

я когда пересвет приборки делал, тоже прочитал эту статью и сделал такие же стабилизаторы напряжения. а потом уже прочитал что нужны стабилизаторы тока. но переделывать не стал. и так год просветили диоды и ни один не заморгал, надеюсь и до сих пор светят

Хрен знает когда приборку пересвечивал и без всяких стабилизаторов. Работает до сих пор исправно. Но в приборку можно влезть без проблем и переделать сгоревший диод, а в фары влезть напряжней будет.

Проще закажи стабы на лмках. У нас такие по 19 грн в поднебесной чуть дешевле. И будет счастье))

Да все работает отлично.

Глазки НЕ будут жить долго и счастливо, в корне все не правильно. Светодиодам (ЛЕД) нужен стабилизатор тока, а не напряжения, если его нет, простейший — резистор, на ленте маленькая черная такая точка. Для нормальной работы стабилизатора перепад напряжения (вход-выход) должен быть минимум 2В, лучше 4-5В. В данном случае на входе стоит диод, спад напряжения на котором минимум 0,5В, максимум 0,8-0,9В. Т.е. даже на заведенной работа под вопросом, а под нагрузкой тем более. Минимум уберите этот диод. О правильном подключении ЛЕД читает тут — www.drive2.ru/l/3638069/

Глазки НЕ будут жить долго и счастливо, в корне все не правильно. Светодиодам (ЛЕД) нужен стабилизатор тока, а не напряжения, если его нет, простейший — резистор, на ленте маленькая черная такая точка. Для нормальной работы стабилизатора перепад напряжения (вход-выход) должен быть минимум 2В, лучше 4-5В. В данном случае на входе стоит диод, спад напряжения на котором минимум 0,5В, максимум 0,8-0,9В. Т.е. даже на заведенной работа под вопросом, а под нагрузкой тем более. Минимум уберите этот диод. О правильном подключении ЛЕД читает тут — www.drive2.ru/l/3638069/

Прочитал я пост. Что то я не понял. Почему у меня не будет все работать исправно. Я установил ленту уже с резистором ( на полоске маленькая такая точка ) . Значит ток уже под диоды стабилизируется. А для правильной работы диодной ленты надо 12 вольт. Так мой стабилизатор напряжения справляется исправно. Съедает свои 2 вольта и выдает 12 вольт. По фото видно. Так почему же глазки не будут жить долго и счастливо ? Зарание спасибо за ответ.

При полной нагрузке напряжение в сети мение 14В. А при не полной порядка 14.3 максимум. Все это на грани работы стабилизатора. А диод дает спад (я уже писал), нигде в мануалах не видел схему с включением такого диода, поэтому его снять. С ним грань еще уже. Такой стабилизатор нужно питать минимум 16В для нормальной работы. С другой стороны, если написано 12В на ленте, это не значит 12.0В и точка. Поэтому 14В нормально будет.

Ka7812 характеристики схема подключения

Добрый вечер, любители светодиодов. Хочу предложить вам ещё одну простую схему стабилизатора светодиодов, схема собрана на микросхеме L7812 навесным монтажом и отлично подходит для питания как светодиодных лент, так и отдельных светодиодов в автомобиле. Итак, скажу для незнающих для чего она служит… в бортовой сети автомобиля рабочее питание составляет от 13 до 15 Вольт, а бывает и больше, а вот светодиоды рассчитаны на 12 вольт.

Поэтому приходится ставить стабилизатор, который на выходе всегда держит 12 вольт, не зависимо сколько у нас в борт сети автомобиля. Конечно можно подключить и без стабилизатора, но в этом случаи светодиоды прослужат не долго из-за перепадов напряжения автомобиля.

И так, список необходимых компонентов:

• Микросхема L7812
• Конденсатор 330мкф16вольт
• Конденсатор 100мкф16 вольт
• Диод на 1 ампер (1N4001, например, или аналогичный диод Шотки)
• Провода
• Термоусадка 3мм

Вот микросхема крупным планом. Отрезаем ей ногу как на фотографии.

Затем немного добавляем припоя как на фотографии.

Теперь припаиваем к ножкам конденсаторы и диод как на фотографии. При пайке конденсаторов учитывайте полярность, у микросхемы минус посередине.

Теперь лудим провода и одеваем на плюсы термоусадку.

Припаиваем провода как на фотографии

И одеваем термоусадку. Сжать ее можно зажигалкой или феном. Сам я пользуюсь феном паяльной станции. Очень удобно.

Теперь смотрим на расположение проводов относительно микросхемы. Слева вход питания, справа выход к ленте/лампочке.

Подаем питание и хлопаем в ладошки.

На входе мой блок питания выдает 12,3 вольта. На выходе получается 11.10 вольт. При запущенном двигателе в бортовой сети напряжение 13-16 вольт, что обеспечивает 12 вольт на выходе.

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Тема: Линейные стабилизаторы 7809, 7812 и т.д.

Линейные стабилизаторы 7809, 7812 и т.д.

• Просмотр профиля
• Сообщения форума
• Домашняя страница
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Сообщение от bbest

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.

д.

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Сообщение от derrik

У богатых людей большая библиотека. У бедных людей большой телевизор.(с) Дэн Кеннеди.

«Мистер Андерсон, зачем, зачем Вы каждый день ходите на работу ?»(с) матрица

Re: Линейные стабилизаторы 7809, 7812 и т.д.

• Просмотр профиля
• Сообщения форума
• Домашняя страница
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Сообщение от bbest

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Осцилографа не было под рукой, померял аудиокартой. На выходе конденсатор Panasonic FK 10uf 35v без нагрузки

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.

д.

Сообщение от bbest

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Сообщение от bbest

• Просмотр профиля
• Сообщения форума
• Домашняя страница
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Сообщение от dortonyan

ОСовские 142ЕН5А в корпусе 4116.4-3 тем не менее весьма и весьма. правда не дешевы нынче

———- Добавлено в 01:10 ———- Предыдущее сообщение в 01:06 ———-

а из современных клонов мне больше всего нравятся MC7805C производства Onsemi соотношение цена/качество непревзойденное

• Просмотр профиля
• Сообщения форума
• Домашняя страница
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.

д.

Сообщение от Electrovoicer

• Просмотр профиля
• Сообщения форума
• Домашняя страница
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Сообщение от bbest

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

• Просмотр профиля
• Сообщения форума
• Домашняя страница
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Сообщение от Electrovoicer

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

Сообщение от Yurgen

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Линейные стабилизаторы 7809, 7812 и т.д.

да, онсеми / ST барахло делает ими разве что лампочки питать. Как-то взял штук 20, так все и выкинул. кроме генерации и нестабильно напряжения они еще уходят в защиту если на выходе появляется минимальнейший обратный потенциал (очень актуально при двуполярном питании). те-же 79е или 78е от KIA этим не страдают. но скажем 78m05 и l78l05, l79l05 STшные прекрасно работают.

они когда генерят в звуковом диапазоне, то даже писк от микросхемы можно услышать

Регуляторы напряжения серии 7800 (7805, 7812, 7824)

Регуляторы напряжения серии 7800, включая 7805, 7812, 7815, 7824 и т.д., очень просты в использовании для различных схем линейных источников питания и приложений.

В течение многих лет линейные регуляторы напряжения серии 7800, включая более популярные версии этой серии, такие как 7805, 7812 и т.д., были самыми популярными микросхемами регуляторов напряжения и использовались во многих электронных схемах, больших и малых.

Регуляторы напряжения серии 7800 были очень просты в использовании, их было дешево купить, и они обеспечивали отличную производительность.

Хотя сейчас они немного устарели, их по-прежнему можно приобрести очень дешево, и они обеспечивают отличные характеристики — идеальный выбор для многих электронных устройств и схем, особенно для домашнего конструктора и т.д.

Существовала не только серия линейных регуляторов напряжения 7800, дающих положительное выходное напряжение, но и дополняющие ее регуляторы серии 7900, используемые для линий с отрицательным напряжением.

Содержание

Технические характеристики регуляторов напряжения серии 7800

Регуляторы напряжения серии 7800 очень просты в эксплуатации, а их технические характеристики позволяют использовать их в различных приложениях, связанных со стабилизацией напряжения и линейными источниками питания.

ВАРИАНТЫ РЕГУЛЯТОРОВ НАПРЯЖЕНИЯ 7800 И СПЕЦИАЛЬНЫЕ СПЕЦИФИКАЦИИ

Другие электрические характеристики немного отличаются в разных диапазонах, поэтому 7805 был выбран как один из наиболее широко используемых. Технические характеристики других регуляторов напряжения серии 7800, таких как 7812, можно оценить по 7805, поскольку они имеют схожие общие характеристики, но модифицированные для конкретного напряжения устройства.

Четыре линейных регулятора напряжения серии 7800, каждый с разным выходным напряжением: 5В, 9В, 12В, 15В

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗЛИЧНЫХ ПАРАМЕТРОВ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ СЕРИИ 7805

В этих спецификациях для регулятора напряжения 7805 приведены характеристики этого варианта, но имейте в виду, что у разных производителей они будут немного отличаться, а также они дают представление о возможностях других вариантов 7808, 7812, 7815, 7824 и т.д.

Корпуса стабилизаторов напряжения серии 7800

Основным корпусом для регуляторов серии 7800, начиная с 7805 и 7808 и заканчивая 7812 и 7812 и т.д., является корпус TO220. Распиновка очень проста — есть три соединения, а именно: вход, выход и общий. Металл на корпусе соединен с общим, поэтому он идеально подходит для установки на радиаторы, которые обычно механически и электрически соединены с землей системы.

Корпус и распиновка регулятора напряжения серии 7800

Металлическая точка крепления/фиксации подключается к контакту заземления. В большинстве рабочих условий штырь заземления совпадает с электрическим заземлением, но будьте осторожны при использовании регулятора в конфигурации с переменным напряжением, где он может оказаться выше земли. В этом случае при креплении болтами к радиатору требуется комплект изолирующих шайб.

Варианты мощности регуляторов серии 7800

Хотя основной тип регуляторов серии 7800 использует корпус типа TO220 и обеспечивает выходную мощность 1,5 ампера, существуют и другие варианты, способные обеспечить различные уровни мощности.

Хотя многие основные технические характеристики остаются неизменными, пределы мощности отличаются, что позволяет встраивать их в различные корпуса. Таким образом, они могут использоваться в различных областях.

Выбор интегральных схем регуляторов напряжения серии 7800

Эти варианты обозначаются буквой H для высокой мощности, M для средней мощности и L для низкой мощности в номере детали.

Примечание: Фактический максимальный номинальный ток для интегральных схем регуляторов напряжения может незначительно отличаться у разных производителей. Приведенные значения являются типичными для большинства устройств в определенном диапазоне, но прежде чем прибегать к использованию устройств, близких к указанным максимальным значениям, проверьте их фактическую спецификацию.

Хотя регуляторы серии 78xx предлагают очень хорошее решение для линейного регулятора напряжения во многих случаях, стоит рассмотреть как преимущества, так и недостатки использования этих схем регуляторов напряжения.

Очень прост в использовании — достаточно выбрать необходимый регулятор серии 7800 и включить его в цепь, чтобы он заработал;

Требуется очень мало дополнительных электронных компонентов — при использовании базовой схемы требуются только конденсаторы на входе и выходе;

Низкая стоимость — эти линейные регуляторы напряжения можно приобрести по очень низкой цене.

Регуляторы серии 7800 — это старая технология, и в настоящее время обычно используются более современные интегральные схемы;

Они представляют собой линейный регулятор напряжения, и поэтому имеют низкую эффективность по сравнению с импульсными источниками питания;

Для работы микросхемы регулятора напряжения требуется падение напряжения на кроссе — обычно это напряжение составляет не менее 2,5 В, а лучше больше.

IC линейного стабилизатора напряжения 7815

Базовая схема регулятора напряжения серии 7800

Конструкция электронной схемы с использованием регуляторов напряжения серии 7800 очень проста. Это почти вопрос размещения их в цепи: вход, выход и земля.

Естественно, есть несколько дополнительных электронных компонентов, которые могут потребоваться для обеспечения правильной работы схемы регулятора напряжения.

Базовая схема регулятора напряжения серии 7800

* Этот конденсатор необходим для обеспечения стабильности регулятора. Обычно, если сглаживающий конденсатор для выпрямителей находится близко, то этот конденсатор можно опустить, но если есть провод любой длины, то он должен быть включен для обеспечения стабильности схемы.

** Этот конденсатор находится в цепи для устранения шума и переходных процессов.

Это базовая схема, используемая для любого регулятора напряжения серии 7800. Она очень удачна и не требует дополнительных компонентов, кроме тех, что показаны для базовой работы.

Схема регулятора напряжения серии 7800 для отрицательного питания

Хотя существуют регуляторы серии 7900 для отрицательного питания, бывают случаи, когда требуется регулятор с отрицательным питанием, а его может не быть в наличии, или необходимо уменьшить количество электронных компонентов. В любом случае для регулирования отрицательного напряжения можно использовать регулятор серии 7800 с небольшими изменениями в схеме.

Схема регулятора напряжения с отрицательной шиной серии 7800

Важное замечание: Чтобы эта схема работала правильно, обе входные клеммы (Vi) должны быть плавающими. Если они заземлены, то выход регулятора будет закорочен, и он не будет работать.

Схема регулятора переменного напряжения

Несмотря на то, что регуляторы серии 7800 по сути являются регуляторами фиксированного напряжения, с помощью тщательной разработки электронных схем можно регулировать выходное напряжение.

Для получения переменного выходного напряжения необходимо повысить потенциал общей линии, добавив несколько дополнительных электронных компонентов.

Общая производительность регулятора не так хороша, как если бы общий провод был выведен непосредственно на землю, но она все еще очень хороша для большинства приложений.

Переменный линейный источник питания с использованием регулятора напряжения серии 7800

Значение компонентов и выходное напряжение можно определить из приведенного ниже уравнения:

Где:

Vxx = напряжение регулятора, т.е. 12 вольт для 7812
IO = ток в общей линии

При расчете значений резисторов следует учитывать, что ток, потребляемый общим соединением, обычно составляет около 5 мА, а не более нормальное значение около 5 мкА, потребляемое микросхемой регулятора типа LM317, которая была разработана для работы в этом режиме. Убедитесь, что резисторы достаточно низкие, чтобы этот ток можно было выдержать.

Переменный регулируемый источник питания с использованием интегральной схемы серии 7800 — полезный способ обеспечить некоторое изменение напряжения с помощью одного из этих очень полезных электронных компонентов.

Двойной источник питания серии 7800/7900

Для операционных усилителей и многих других схем, требующих двойной, т.е. положительной и отрицательной шины, часто бывает полезно иметь источник питания с регуляторами напряжения, обеспечивающими как положительную, так и отрицательную шины.

Регуляторы напряжения серии 7800 идеально подходят для обеспечения положительной шины, а их двоюродные братья регуляторы серии 7900 обеспечивают то же самое, но для отрицательной шины. Таким образом, две микросхемы регуляторов напряжения дополняют друг друга, как и было задумано.

Двухвольтовый регулятор напряжения, обеспечивающий положительное и отрицательное питание с использованием микросхем регуляторов серий 7800 и 7900

Схема двойного линейного регулятора напряжения очень проста и понятна. Схема относительно толерантна к фактическим значениям конденсаторов, но ошибайтесь в большую, а не в меньшую сторону, обеспечивая, чтобы конденсаторы 0,1 мкФ и 0,33 мкФ были около этих значений для устранения ВЧ, для которых электролитические конденсаторы не будут работать почти так же хорошо. Электролитические конденсаторы имеют тенденцию иметь верхний предел частоты очень приблизительно 100 кГц в результате электролитического действия, которое дает им их емкость.

Эту схему двойного линейного регулятора напряжения легко построить, используя относительно небольшое количество электронных компонентов, и она работает очень хорошо.

Интегральные схемы регуляторов напряжения серии 7800 являются одними из самых полезных ИС регуляторов, когда-либо созданных. В то время как другие типы обогнали их в различных аспектах, микросхемы 7800 по-прежнему широко доступны и используются в больших количествах. Микросхемы можно приобрести у различных продавцов и дистрибьюторов.

Распиновка

7812: подробное руководство

Регуляторы необходимы для электрических компонентов. Обычно электрические устройства имеют различные нижние и верхние пределы напряжений, с которыми они могут работать без проблем. Однако иногда условия нагрузки и входные напряжения могут различаться.

Регуляторы работают, помогая поддерживать фиксированное выходное напряжение независимо от колебаний, чтобы обеспечить правильную работу электрических устройств.

В этой статье подробно рассматриваются функции, технические характеристики, типичные схемы применения и т. д.

Продолжайте читать, чтобы узнать больше.



7812 Конфигурация контактов

Схема расположения контактов ниже поясняет конфигурацию контактов 7812 3

1- Входной контакт

2- Заземляющий контакт

3- Выходной контакт

Детали контактов 7812 IC

Обратите внимание на разницу в напряжении, получаемом и отпускаемом распиновкой 7812.

Эта разница напряжений определяется назначением входных и выходных контактов.



Характеристики и характеристики

• 220 (TO) корпус транзистора
•  Доступный
•  Мгновенно выключается при возгорании
•  Быстро отключается при коротком замыкании (встроенная защита)
•  Доступный
•  Удобно работает в коммерческих устройствах
• Ток в режиме ожидания 8 мА (относительно низкий)
• 35 В Постоянный ток (DC), максимальное входное напряжение
• Выходной ток 1,5 А
•  фиксированный выход 12 В
•  три контакта
•  Монтаж через отверстие



Замена и аналог

Ниже приведены некоторые стандартные микросхемы регулятора напряжения, которые можно использовать, если вы не можете найти штырек 7812, но вам все еще нужен регулятор, обеспечивающий выходное напряжение 12 В.

• LM1084-12
• LM340-12
• LM317
•  LM340A-12



Схемы типового применения

Как было сказано ранее, распиновка 7812 представляет собой стабилизатор, который помогает поддерживать постоянное выходное напряжение в цепях. Ниже мы рассмотрим некоторые курсы, которые могут использовать регулятор 7812.

Во-первых, давайте рассмотрим две слаботочные схемы, использующие распиновку 7812.



Слаботочная цепь 1

Слаботочная прикладная схема 7812



На приведенной выше диаграмме показана схема с двойным напряжением +/-12 или с двойным питанием, использующая распиновку 7812 и 7912. Здесь регулятор LM7812 IC достигает +12 В, а регулятор LM7912 IC выдает -12 В.

Эта слаботочная схема может выдавать ток не более 1 ампера, что делает ее подходящей для использования в тон-менеджере предварительного усилителя с курсом AMP-OP.

Вы можете использовать схему, только если ваша нагрузка не превышает 300 мА.

В слаботочной цепи вы можете заметить нерегулируемый источник питания, показанный F1, D1, D2, C2, C1, C4, C4, S1 и T1.

Кроме того, для уменьшения пульсаций напряжения, которые могут возникать из-за двух диодов однополупериодного выпрямителя в форме однополупериодного выпрямителя.

Эксперты рекомендуют использовать двойные фильтрующие конденсаторы (в данном случае C2 и C4)

Обратите внимание, что в приведенной выше схеме используется питающий трансформатор CT15V и AC15V 300 мА.

В результате, когда напряжение 30 В преобразуется в вольт постоянного тока (DCV), оно возрастает до 42 напряжения постоянного тока (VDC).

Затем все входное напряжение 21 В постоянного тока относится к выводам 7912 и 7812.

Наконец, два регулятора поддерживают постоянное выходное напряжение.



Слаботочная цепь 2

Слаботочная 7812 прикладная цепь



На приведенной выше схеме используются только два конденсатора, источник питания и 78 12 IC регулятор.

Глядя на щуп напряжения, вы заметите, что положительное входное напряжение 25 В проходит через регуляторы 7812.

Однако высвобождаемое или выходное напряжение составляет 12 В постоянного тока (постоянный ток), что свидетельствует о разнице напряжений.

Наконец, на приведенной выше принципиальной схеме используются керамические конденсаторы, поскольку эксперты считают их более быстродействующими, чем электролитические конденсаторы.

Посмотрите на схему ниже, чтобы понять, как работает микросхема 7812 для достижения постоянного напряжения, предотвращающего падение напряжения.



7812 контактный регулятор напряжения



Сильноточная цепь

Сильноточная схема распиновки 7812



Вы можете использовать приведенную выше схему, если вам нужен двойной источник питания 12 В, способный с комфортом выдерживать 500 мА.

Сильноточная цепь выше имеет много общего с первой слаботочной цепью; тем не менее, на нем есть небольшие изменения компонентов, такие как;

• диоды двухполупериодного выпрямителя с 1N4007 (4 диода).
Конденсаторы
• C6 и C5 отфильтровывают пульсации напряжения непосредственно на выходе.
• Конденсаторы фильтра C7 C4 и C3 очищают переходные напряжения, поступающие со входа.
• Токоограничивающий резистор позволяет светодиоду 1 отображать мощность.
• Сила тока трансформатора изменяется с помощью вторичной обмотки.



Детали, которые потребуются для изготовления вышеуказанных цепей.

• Предохранитель 0,5 А
• Резистор 0,5 Вт
•  Светодиоды (можно использовать любые)
• 2 Керамические конденсаторы 50 В 0,1 мкФ
• Электролитические конденсаторы 35 В 100 мкФ
•  2 Электролитические конденсаторы 35 В 2200 мкФ
• 1000В 1А, диоды 1N4007
•  7812 IC-регулятор
•  7912 IC-регулятор
• Переключатель ВКЛ/ВЫКЛ
• Трансформатор 220 В 1 А





Как безопасно проводить длительные пробеги в цепи?

Как и в случае с полностью электрическими компонентами, необходимо принять некоторые меры для обеспечения эффективности, долговечности и снижения риска несчастных случаев.

Они включают;

Во-первых, проверьте и подтвердите распиновку перед ее использованием.

Во-вторых, храните распиновку 7812 при температуре не ниже 65°C и не выше 150°C.

В-третьих, соберите компоненты интегральных схем на перфорированной доске.

Избегайте эксплуатации устройства при температурах ниже 0 градусов Цельсия и выше 125 градусов Цельсия.

При использовании регулятора всегда используйте радиатор, соответствующий выделяемому теплу. Кроме того, вы можете использовать формулу; производимое тепло = (входное напряжение минус 5) × выходной ток для адекватного теплоотвода.

Наконец, эксплуатируйте ваше устройство в пределах требований к минимальному входному напряжению и максимальному пределу входного напряжения.



Применения

• Регулирование двойного питания
• Изготовление игрушек
•  Используется в цепях, требующих распределения питания
•  Зарядные устройства для телефонов
•  Ограничивает текущие приложения
•  Используется в микроуправляемых устройствах
• Производство оборудования для солнечной энергетики



Резюме

Регулирующие органы в первую очередь сократили количество отказов электрических устройств, тем самым обеспечив более длительный срок службы устройств.

Итак, прочитав статью, мы надеемся, что ответили на все ваши вопросы, касающиеся распиновки 7812.

Если вам нужна дополнительная информация о регуляторах, свяжитесь с нами, и мы с радостью ее предоставим.





7812 IC — Подробное руководство

Вам нужен линейный стабилизатор с фиксированным напряжением, который легко настроить и использовать? Вы слышали о регуляторах серии 78XX? Микросхема 7812 — отличный регулятор напряжения в серии 78XX. Они могут быть повреждены при перегрузке или плохом подключении, какими бы прочными они ни были. Здесь, в WellPCB, у нас есть все, что нужно, чтобы помочь вам в вашем проекте.

Но сначала читайте дальше, чтобы узнать больше о микросхеме 7812.

Что такое микросхема 7812?

Рис. 1: ИС регулирования напряжения, семейство регуляторов 78XX

IC 7812 представляет собой линейный стабилизатор постоянного напряжения с фиксированным напряжением, который устраняет проблемы с распределением мощности, вызванные одноточечным регулированием. Он относится к серии регуляторов 78XX и может выдавать 12 В при токе до 1 А. С хорошим радиатором микросхема 7812 может выдавать 1 А при входном напряжении от 14 до 35 В.

Кроме того, помогает при коротких замыканиях и защите от тепловой перегрузки.

7812 Конфигурация выводов ИС

Рис. 2. Изолированный электронный блок TO-220 с цоколевкой 7812

Распиновка LM7812 следующая:

• Контакт 1: Положительное входное напряжение (IN)
• Контакт 2: Земля (GND)
• Контакт 3: Положительное выходное напряжение (ВЫХОД)

Распиновка 7812 относительно проста и позволяет генерировать положительное напряжение относительно земли. Если вы работаете над схемой, которая требует как положительного, так и отрицательного напряжения, добавьте микросхему семейства 79XX.

ИС семейства 79XX должны соответствовать своим аналогам семейства 78XX. Например, вы можете использовать микросхему 7812 только с 7912 IC для получения положительного и отрицательного выхода 12 В.

Характеристики

• Во-первых, микросхема имеет диапазон входного напряжения от 14 до 35 В
• Во-вторых, она имеет фиксированное выходное напряжение 12 В
• тока)
• В-четвертых, это микросхема в корпусе TO-220
• В-пятых, она имеет падение напряжения 2 В

7812 Цепь регулятора напряжения

Принципиальная схема

Рис. 3: 781 2 схема регулятора напряжения

Необходимые компоненты

• Источник питания постоянного тока от 14 до 35 В при токе 1 А
• Конденсаторы 10 мкФ/16 В и 100 мкФ/36 В
• 7812 IC
• Припой Утюг и соединительные провода
• Макет или Veroboard

Описание схемы

• Для начала поместите микросхему 7812 на плату VEROboard или макетную плату.
• Подключите контакт 1 (положительное входное напряжение) к положительному входному источнику питания.
• Затем подключите контакт 2 (земля) к отрицательному входному источнику питания.
• Подключите конденсатор 100 мкФ между входными контактами 1 и 2 (положительный вход и заземление).
• Также подключите конденсатор 10 мкФ между входными контактами 2 и 3 (земля и положительный выход).
• Подсоедините положительную клемму вашего измерительного прибора (мультиметра/вольтметра) к контакту 3.
• Подсоедините отрицательную клемму вашего измерительного прибора (мультиметра/вольтметра) к контакту 2.
• Включите питание вашей схемы и посмотрите, получить 12В.

Потери мощности в микросхемах 7812

Рис. 4. Серебряный радиатор на материнской плате компьютера

Линейные стабилизаторы выполняют ту же роль, что и преобразователи постоянного тока, но рассеивают больше тепла. Более высокое тепловыделение возникает из-за того, что на последовательном транзисторе сбрасывается избыточное напряжение. Рассеиваемая мощность линейного регулятора зависит от разницы между Vin и Vout и потребляемого тока.
