Что такое стабилизатор напряжения LM7812. Как работает микросхема LM7812. Какие существуют схемы включения LM7812. Каковы основные характеристики и параметры LM7812. Где применяется стабилизатор LM7812.
Что представляет собой микросхема LM7812
LM7812 — это интегральный стабилизатор напряжения, предназначенный для получения стабилизированного выходного напряжения 12 В. Данная микросхема относится к семейству линейных стабилизаторов серии 78xx, разработанных компанией Fairchild Semiconductor.
Основные особенности LM7812:
- Фиксированное выходное напряжение 12 В
- Максимальный выходной ток до 1 А
- Защита от перегрева и короткого замыкания
- Низкий уровень шумов
- Минимальное количество внешних компонентов
LM7812 выпускается в нескольких вариантах корпусов, наиболее распространенным из которых является TO-220.
Принцип работы стабилизатора LM7812
Как работает стабилизатор напряжения LM7812. Принцип действия этой микросхемы основан на использовании операционного усилителя и схемы обратной связи:
- На вход микросхемы подается нестабилизированное напряжение, превышающее требуемое выходное на 2-3 В
- Внутренний операционный усилитель сравнивает часть выходного напряжения с опорным
- При отклонении выходного напряжения усилитель изменяет ток через регулирующий транзистор
- Это приводит к стабилизации выходного напряжения на уровне 12 В
Таким образом, LM7812 автоматически поддерживает постоянное выходное напряжение 12 В при колебаниях входного напряжения или тока нагрузки.
Основные схемы включения стабилизатора LM7812
Рассмотрим наиболее распространенные схемы включения микросхемы LM7812:
Базовая схема включения
Простейшая схема стабилизатора на LM7812 выглядит следующим образом:
«` «`Здесь:
- Vin — входное нестабилизированное напряжение (14-35 В)
- Vout — выходное стабилизированное напряжение 12 В
- C1 — входной фильтрующий конденсатор (0.33 мкФ)
- C2 — выходной фильтрующий конденсатор (0.1 мкФ)
Схема с защитными диодами
Для повышения надежности работы стабилизатора рекомендуется использовать схему с защитными диодами:
«` «`В этой схеме добавлены защитные диоды:
- D1 — защищает от обратной полярности входного напряжения
- D2 — защищает от обратных токов при отключении входного напряжения
- D3 — защищает от перенапряжений на выходе
Основные характеристики и параметры LM7812
Каковы ключевые характеристики стабилизатора LM7812. Вот основные параметры этой микросхемы:
- Выходное напряжение: 12 В ± 4%
- Максимальный выходной ток: 1 А
- Минимальное входное напряжение: 14,5 В
- Максимальное входное напряжение: 35 В
- Падение напряжения: 2 В (типовое)
- Температурный коэффициент: 1 мВ/°C
- Диапазон рабочих температур: 0°C до +125°C
Важно отметить, что для нормальной работы LM7812 входное напряжение должно быть как минимум на 2-3 В выше выходного.
Области применения стабилизатора LM7812
Где применяется стабилизатор напряжения LM7812. Эта микросхема широко используется в различных электронных устройствах, требующих стабильного напряжения питания 12 В. Основные сферы применения включают:
- Автомобильная электроника
- Бытовая техника
- Промышленные системы управления
- Зарядные устройства
- Источники питания для аудиоаппаратуры
- Лабораторные блоки питания
Преимущества и недостатки использования LM7812
Рассмотрим основные плюсы и минусы применения стабилизатора LM7812:
Преимущества:
- Простота использования — минимум внешних компонентов
- Низкая стоимость
- Встроенная защита от перегрева и короткого замыкания
- Хорошая стабильность выходного напряжения
- Широкая доступность и совместимость с аналогами
Недостатки:
- Относительно низкий КПД (особенно при большой разнице входного и выходного напряжений)
- Необходимость в радиаторе при больших токах нагрузки
- Фиксированное выходное напряжение (в отличие от регулируемых стабилизаторов)
- Чувствительность к электромагнитным помехам
Рекомендации по использованию LM7812
Чтобы обеспечить надежную работу стабилизатора LM7812, следует учитывать следующие рекомендации:
- Используйте входное напряжение на 2-3 В выше требуемого выходного для обеспечения стабильной работы
- Устанавливайте фильтрующие конденсаторы как можно ближе к выводам микросхемы
- При токах нагрузки более 500 мА используйте радиатор для отвода тепла
- Для уменьшения пульсаций на выходе можно увеличить емкость выходного конденсатора
- В случае значительного превышения входного напряжения над выходным рассмотрите возможность использования импульсного стабилизатора для повышения КПД
Соблюдение этих рекомендаций поможет обеспечить стабильную и долговременную работу устройств на базе LM7812.
7812 схема включения с регулировкой
Микросхема уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. Для этого потребуется несколько внешних радиодеталей, для LM схема включения работает сразу, настройки не требуется. Никаких отличий или разницы нет, совсем нет. C хорошими иллюстрациями, понятными и простыми схемами. Основное назначение это стабилизация положительного напряжения.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Простые линейные стабилизаторы тока для светодиодов своими руками
- Как собрать стабилизатор напряжения своими руками.
Стабилизатор напряжения схемы своими руками
- Как получить напряжение 12 Вольт
- Схема подключения стабилизатора L7805CV, описание характеристик
- LM317T схема включения
- Схемы стабилизатора напряжения и тока
- LM317 и LM317T схемы включения, datasheet
- Стабилизаторы КРЕН
- LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet
- Стабилизатор L7812
Стабилизатор напряжения схемы своими рукамиПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Схема включения стабилизаторов напряжения
Простые линейные стабилизаторы тока для светодиодов своими руками
Впервые эта замечательная схема встретилась мне в лабораторном блоке питания на 50 вольт 1 ампер Впоследствии я нашел этот же подход в промышленном лабораторном источнике HYE 30 вольт 20 ампер.
Если выходное напряжение увеличивается, то напряжение на неинвертирующем входе DA1 станет меньше напряжения на инвертирующем. DA1 своим выходным напряжением закроет транзистор VT1, что приведет к уменьшению выходного напряжения. Регулировка выходного напряжения может осуществляется изменением величины опорного напряжения Vref или резистора R4.
Выходной ток создает на резисторе R3 падение напряжения. Пока это напряжение меньше опорного Iref, на выходе DA2 положительное напряжение, близкое к напряжению питания DA2.
Диод изолирует выход DA2 от затвора выходного транзистора. Как только падение напряжения на R3 превысит опорное напряжение Iref, выходное напряжение DA2 уменьшится и через диод начнет закрывать выходной транзистор VT1.
LMT схема включения с регулировкой. На LM можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.
LMT схема плавного включения. Схема включения для цифрового управления выходным напряжением тоже не. Эти же микросхемы эффективно работают и в качестве стабилизаторов тока. В В большинстве случаев операционный усилитель, стабилитрон и мощный транзистор особенно полевой дадут гораздо лучшие параметры, чем LM И уж точно — лучшую регулировку, а также.
При этом выходной ток уменьшится до такой величины, что вызванное им падение напряжения на R3 сравняется с опорным напряжением Iref.
Регулируя Iref возможно регулировать величину выходного тока. При ограничении тока величина выходного напряжения становится меньше заданного.
Пытаясь привести его в норму, DA1 увеличит свое выходное напряжение почти до положительного напряжения питания ОУ. Но у него это не получиться, поскольку DA2 не позволяет увеличиваться управляющему напряжению на затворе выходного транзистора, тем самым ограничивая ток. Все потуги DA1 падают на резисторе R1. В режиме ограничения тока этот резистор как бы подключен к положительному полюсу источника питания и служит нагрузкой DA2.
Величина напряжения этого источника должна быть подходящей для питания ОУ и полного открытия выходного транзистора.
Выходное стабилизированное напряжение формируется из нестабилизированного напряжения Vin. Благодаря применению дополнительного источника питания возможно применение обычных операционных усилителей в высоковольтных источниках питания например 50 вольт. Схема очень гибка в применении. Величина выходного напряжения не зависит от напряжений питания ОУ.
Она определяется только величиной опорного напряжения Vref и делителем R2R4. Величина выходного тока определяется опорным напряжением Iref и величиной резистора R3. Благодаря включению полевого транзистора повторителем дополнительная частотная компенсация схемы не требуется при применении ОУ с единичным коэффициентом усиления.
Отсутствие дополнительной компенсации обеспечивает работу ОУ на полной скорости и, следовательно, быстрое переключение от ограничения напряжения к ограничению тока и обратно. На базе рассмотренной схемы был построен лабораторный источник питания с диапазоном регулирования напряжения V и тока Схема в точности повторяет рассмотренную ранее упрощенную схему.
Опорное напряжение генерируется с помощью TL и равно 3,3 вольта.
Опорное напряжение токового ограничения регулируется переменным резистором R5. R7 используется для регулирования напряжения. Транзистор VT1 служит для индикации ограничения тока включением светодиода оранжевого цвета, а также он используется в триггерной защите. Триггерная защита работает следующим образом. Это напряжение имитирует большое падение напряжения на токоизмерительном резисторе, что приводит к полному закрытию выходного транзистора и снижению выходного напряжения до 0.
После срабатывания триггерной защиты выходное напряжение отсутствует до ее отключения. Триггерная система защиты включается и отключается кнопкой с фиксацией S1. При отключенной триггерной защите обычное ограничение тока продолжает работать.
После того как величина напряжения восстановится, триггерную защиту можно снова включить. Конденсатор C8 служит для задержки включения триггерной защиты на несколько миллисекунд. Транзистор VT4 служит для быстрого разряда выходного конденсатора в случае отсутствия нагрузки при уменьшении выходного напряжения.
Вместо него может быть использована обычная резистивная нагрузка сопротивлением килоома соответствующей мощности. Применение транзистора исключает выделение дополнительной мощности на нагрузочном резисторе во время работы.
При нормальном напряжении он закрыт. Открывается он только тогда, когда происходит уменьшение выходного напряжения за счет регулировки. В этом случае транзистор должен быть защищен дополнительным диодом. Схема легко масштабируется. Для выбора другого максимального напряжения необходимо изменить сопротивление R10 в делителе. Для изменения максимального тока следует пропорционально изменить R17, учитывая, что при максимальном токе падение напряжение на нем должно быть 0,5 вольт.
Меняя ток или напряжение необходимо выбирать соответствующий нестабилизированный источник. Также в качестве управляющего транзистора можно использовать биполярный транзистор, включенный по схеме Дарлингтона. Его частота единичного усиления должна в раз превосходить частоту единичного усиления ОУ для обеспечения стабильности.
В качестве управляющего транзистора может быть применено несколько параллельно включенных транзисторов с применением выравнивающих сопротивлений в эмиттерах.
Управляющий транзистор должен охлаждаться радиатором. В своем блоке питания я применил полевые транзисторы и отностительно быстрые ОУ TL Маломощные транзисторы могут быть использованы практически любые высокочастотные. Постоянные резисторы — мощностью 0, вата, за исключением R17 керамический 3 или 5 ватт и R23 1 или 2 ватта. Переменные резисторы применены с линейной характеристикой регулирования. Нестабилизированный источник собран по следующей схеме. Перед первым включением рекомендуется проверить отсутствие замыканий на плате и вообще в схеме.
Сначала проверяется работа нестабилизированного источника без подключения стабилизатора. Первое включение блока питания проводят без нагрузки с переменными резисторами в среднем положении и выключенным S1.
Необходимо проверить напряжения питания ОУ, опорное напряжение 3,3 вольта.
Напряжение на выходе DA2A должно быть близко к положительному источнику, на выходе DA2B, на затворе — на грани открывания регулирующего транзистора 0,5 — 3 вольта. Выходное напряжение должно регулироваться резистором R7. После этого нужно установить напряжение вольт и подключить нагрузку. Я использовал лампочку на 24 вольта, но можно использовать и другую нагрузку с током миллиампер при 24 вольтах.
При подключении лампочки выходное напряжение не должно измениться. Установив напряжение вольт, резистором R5 необходимо плавно уменьшать выходной ток. При каком то значении источник должен перейти в режим ограничения тока. В этом режиме светодиод VD6 должен включиться и напряжение на выходе DA2A должно упасть до 0 — 2 вольт.
Вращая R7, убедиться в изменении тока яркости свечения лампы. В режиме ограничения тока регулировка напряжения в сторону увеличения не должна оказывать влияния на ток в нагрузке. При уменьшении напряжения, как только ток уменьшится до величины, заданной резистором R5, источник должен перейти в режим регулировки напряжения — светодиод VD6 должен погаснуть После этого можно проверить работу системы защиты в режиме короткого замыкания.
При соединении выходных клемм источник должен перейти в режим ограничения тока — загореться VD6. После этих проверок можно считать, что источник работает правильно. Необходимо только проверить максимальные значения токов и напряжений.
Максимальное напряжение лучше проверять на нагрузке, близкой к максимальной. На регулирующем транзисторе должен быть запас как минимум в несколько вольт при минимальном сетевом напряжении. Если этого нет, то можно либо уменьшить максимальное выходное напряжение, либо просто иметь в виду, что при максимальной нагрузке напряжение может быть нестабилизированным.
Для уменьшения максимального выходного напряжения параллельно R10 припаивается еще один резистор. Поскольку я применял smd резисторы , я просто напаял его сверху дополнительно. Если максимальное напряжение нужно увеличить — то ту же операцию можно провести с R9. Конечно же можно и перепаять эти сопротивления заново с другими номиналами. Если разрабатывается блок питания с другим диапазоном напряжений, то нужно изменять, прежде всего, R Перед проверкой максимального тока выходное напряжение уменьшается до минимума, а регулятор тока выкручивается на максимум.
Максимальный ток проверяется в режиме короткого замыкания — амперметр подключается на выход. Должна сработать защита. Если этого не произошло, регулятор напряжения нужно выставить в среднее положение.
Максимальный ток подбирается резистором R4. При подборе нужно следить, что бы напряжение на R5 было в диапазоне 0,4 — 0,6 вольта. То есть этим резистором осуществляется точная подгонка. Для грубого изменения максимального тока необходимо менять сопротивление шунта R Потом проверяется триггерная защита.
Как собрать стабилизатор напряжения своими руками. Стабилизатор напряжения схемы своими руками
Содержание: Получаем 12 Вольт из Понижение напряжения без трансформатора Гасящий конденсатор Блок питания на сетевом трансформаторе 12 Вольт из 24 Вольт или другого повышенного постоянного напряжения 12 Вольт из 5 Вольт или другого пониженного напряжения Как получить 12В из подручных средств. Наиболее часто стоит задача получить 12 вольт из бытовой электросети В. Это можно сделать несколькими способами:.
Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:. Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно.
В этой статье будут рассмотрены схемы простых стабилизаторов тока для светодиодов и защита их от бросков напряжения во время включения. . Вот, например, конкретный пример стабилизатора тока для светодиодов на ЛМ . Подборка микросхем для светодиодных драйверов с регулировкой.
Как получить напряжение 12 Вольт
Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории. Блок питания 12в Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник Шаг 1: Какие детали необходимы для сборки блока питания Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок Мост диодный.
Схема подключения стабилизатора L7805CV, описание характеристик
Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир. Есть параметр — падение напряжения! То есть сколько на нем теряется. Если написано на светодиоде 20мА 3. И при этом на нем потеряется 3.
Интегральный стабилизатор L CV — обычный трехвыводной стабилизатор положительного напряжения на 5В. Выполнен в стандартном корпусе TO см.
LM317T схема включения
Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats.
Схемы стабилизатора напряжения и тока

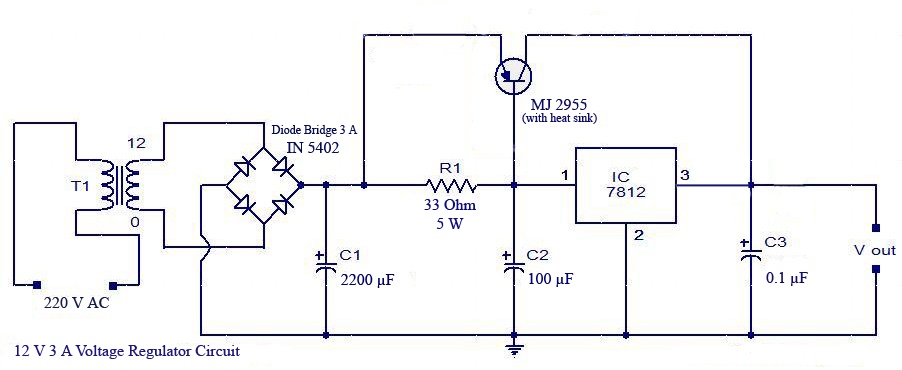

Он способен стабилизировать напряжение 12 вольт, что дает возможность применять его в разных электронных приборах.
Чаще всего такие стабилизаторы используются в какой-то одной части схемы в том случае, когда нет смысла для создания целого блока питания устройств. В стабилизаторе используется внутренняя токовая защита от перегрева. Это делает блок на его базе очень надежным. При хорошем охлаждении радиатором, устройство стабилизации способен выдать ток 1 ампер. Наибольшее напряжение входа должно равняться не ниже 14,8 В и не выше 35 В.

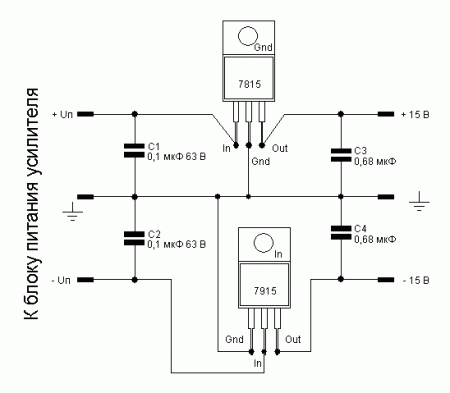

Типовая схема включения LM Важно: для микросхем LM полярность включения диодов следует поменять! 3. Собрал стабилизатор на и , умощнил их транзисторами tip35 и tip В результате до 10 вольт регулировка напряжения в обоих плечах шла плавно, равенство.
LM317 и LM317T схемы включения, datasheet
В радиолюбительской практике широкое применение находят микросхемы регулируемых стабилизаторов LM и LM Свою популярность они заслужили благодаря низкой стоимости, доступности, удобного для монтажа исполнению, хорошим параметрам. При минимальном наборе дополнительных деталей эти микросхемы позволяют построить стабилизированный блок питания с регулируемым выходным напряжением от 1,2 до 37 В при максимальном токе нагрузки до 1,5А.
Некоторые умудряются вогнать микросхемы в генерацию.
Стабилизаторы КРЕН
Стабилизатор тока для светодиодов применяется во многих светильниках. Как и всем диодам, LED присуще нелинейная вольт-амперная зависимость. Что это значит? При повышении напряжения, сила тока медленно начинает набирать мощь. И только при достижении порогового значения, яркость светодиода становится насыщенной.
В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LMT с характеристиками:.
LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet
Стабилизаторы напряжения являются важнейшей частью всех электронных схем, они дают непрерывное, устойчивое питание компонентам системы, обеспечивая стабильность её параметров и защиту при неисправностях в схеме или в первичном источнике напряжения. Большинство систем питания построено по схеме линейного стабилизатора напряжения на 12 вольт, которая может иметь несколько вариантов исполнения:.
Простейшим стабилизатором напряжения является стабилитрон, также называемый диодом Зенера — это диод, работающий постоянно в режиме пробоя. Напряжение, при котором наступает пробой, — это напряжение стабилизации, основной параметр стабилитрона. При параллельном включении нагрузки получается элементарный стабилизатор напряжения, примерно равного напряжению стабилизации. Балластное сопротивление R определяет ток стабилитрона, указанный в спецификации.
Стабилизатор L7812
By Denus , October 6, in Начинающим. Друзья мои, я полагаю, тема уже заезженная, но мне срочно надо! Подскажите пожалуйста или ткните носом, где всё просто и понятно разжёвано для новичка!
