Что такое интегральный стабилизатор 78L05. Какова распиновка микросхемы 78L05. Каковы основные характеристики и параметры стабилизатора 78L05. Как правильно подключить и использовать 78L05 в схемах.
Что такое интегральный стабилизатор напряжения 78L05
78L05 — это интегральный линейный стабилизатор напряжения с фиксированным выходным напряжением 5 В. Он относится к популярной серии стабилизаторов 78xx, которая включает микросхемы с различными выходными напряжениями.
Основные особенности 78L05:
- Фиксированное выходное напряжение 5 В
- Максимальный выходной ток 100 мА
- Низкое падение напряжения
- Встроенная защита от перегрева и короткого замыкания
- Не требует внешних компонентов для работы
Благодаря простоте применения и низкой стоимости, 78L05 широко используется в различных электронных устройствах для стабилизации питающего напряжения.
Распиновка микросхемы 78L05
78L05 выпускается в нескольких вариантах корпусов, но наиболее распространенными являются TO-92 и SOT-89. Рассмотрим распиновку для этих корпусов:
Распиновка 78L05 в корпусе TO-92:
- 1 — выход (Output)
- 2 — общий (Ground)
- 3 — вход (Input)
Распиновка 78L05 в корпусе SOT-89:
- 1 — общий (Ground)
- 2 — выход (Output)
- 3 — вход (Input)
Как видим, расположение выводов в разных корпусах отличается, поэтому при проектировании схемы важно учитывать тип корпуса используемой микросхемы.
Основные характеристики и параметры 78L05
Рассмотрим ключевые параметры интегрального стабилизатора 78L05:
- Выходное напряжение: 5 В ± 4%
- Максимальный выходной ток: 100 мА
- Минимальное падение напряжения: 2 В
- Максимальное входное напряжение: 30 В
- Типовой ток покоя: 3 мА
- Температурный коэффициент выходного напряжения: ±0.6 мВ/°C
- Рабочий диапазон температур: -40°C до +125°C
Эти характеристики делают 78L05 отличным выбором для маломощных устройств, требующих стабильного напряжения питания 5 В.
Как правильно подключить 78L05 в схеме
Для корректной работы 78L05 требуется минимум внешних компонентов. Вот базовая схема включения:
- Подключите входное напряжение (7-25 В) к выводу Input
- Соедините вывод Ground с общим проводом схемы
- С вывода Output снимается стабилизированное напряжение 5 В
- Рекомендуется установить керамический конденсатор 0.1-0.33 мкФ между входом и общим проводом
- На выходе желательно поставить электролитический конденсатор 1-10 мкФ для улучшения переходных характеристик
При монтаже следует обеспечить хороший теплоотвод от корпуса микросхемы, особенно при токах нагрузки близких к максимальным.
Применение 78L05 в электронных устройствах
Благодаря своим характеристикам, 78L05 находит широкое применение в различных областях электроники:
- Питание микроконтроллеров и логических микросхем
- Стабилизация напряжения в измерительных приборах
- Источники питания для небольших устройств
- Локальные стабилизаторы на печатных платах
- Зарядные устройства для мобильных гаджетов
- Преобразователи уровней в интерфейсах
78L05 особенно удобен в устройствах с батарейным питанием, где требуется преобразовать нестабильное напряжение батареи в стабильные 5 В для питания электронных компонентов.
Преимущества и недостатки использования 78L05
Рассмотрим основные плюсы и минусы применения стабилизатора 78L05:
Преимущества:
- Простота использования — не требует сложных внешних цепей
- Низкая стоимость
- Хорошая стабильность выходного напряжения
- Встроенная защита от перегрузки и перегрева
- Широкий диапазон входных напряжений
Недостатки:
- Ограниченный выходной ток (до 100 мА)
- Низкий КПД при большой разнице входного и выходного напряжений
- Необходимость в теплоотводе при максимальных нагрузках
- Отсутствие возможности регулировки выходного напряжения
Несмотря на некоторые ограничения, простота и надежность 78L05 делают его отличным выбором для многих применений.
Альтернативы и аналоги 78L05
Хотя 78L05 очень популярен, существуют и другие варианты стабилизаторов напряжения 5 В:

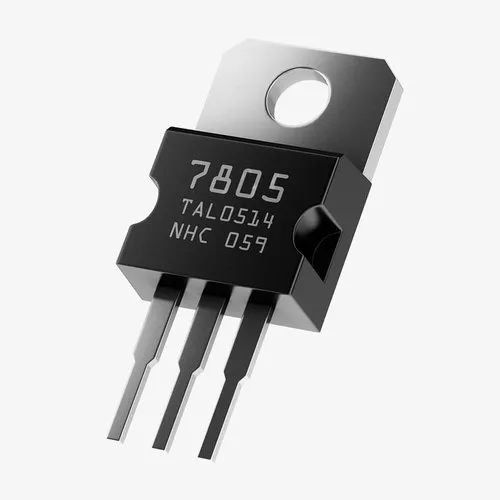

- LM7805 — более мощный аналог с выходным током до 1 А
- LM317 — регулируемый стабилизатор, позволяющий настроить выходное напряжение
- AMS1117-5.0 — низкопадающий стабилизатор с меньшим падением напряжения
- MC34063 — импульсный преобразователь с высоким КПД
- TPS563200 — современный импульсный стабилизатор с высокой эффективностью
Выбор конкретной микросхемы зависит от требований к устройству, таких как выходной ток, КПД, габариты и стоимость.
Типичные проблемы при использовании 78L05 и их решение
При работе с 78L05 могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:
1. Нестабильное выходное напряжение
Причины: недостаточная фильтрация входного напряжения, перегрузка по току.
Решение: добавьте или увеличьте емкость входного фильтрующего конденсатора, проверьте ток нагрузки.
2. Перегрев микросхемы
Причины: большая разница между входным и выходным напряжением, недостаточный теплоотвод.
Решение: уменьшите входное напряжение, используйте радиатор или микросхему в корпусе с лучшим теплоотводом.
3. Выходное напряжение ниже 5 В
Причины: входное напряжение слишком низкое, перегрузка по току.
Решение: увеличьте входное напряжение (минимум 7 В), проверьте ток нагрузки.
При правильном применении 78L05 является надежным и простым решением для стабилизации напряжения в различных электронных устройствах.
