Штыревые наконечники для проводов. Штыревые наконечники НШВИ: особенности, применение и монтаж — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое штыревые наконечники НШВИ. Для чего они нужны. Как правильно выбрать и установить НШВИ. Какие бывают виды НШВИ. Как опрессовать НШВИ на провод.

Содержание

Что такое штыревые наконечники НШВИ и для чего они нужны

Штыревые наконечники НШВИ (наконечники штыревые втулочные изолированные) представляют собой специальные изделия для оконцевания многожильных проводов. Их основное назначение — создание надежного электрического контакта при подключении проводов к оборудованию с винтовыми зажимами.

Наконечники НШВИ решают следующие важные задачи:

Предотвращают расплющивание и повреждение жил провода при затягивании винтового зажима
Обеспечивают качественное и надежное соединение
Упрощают и ускоряют монтаж электропроводки
Повышают безопасность электрических соединений
Позволяют аккуратно подключать провода небольшого сечения

Благодаря применению НШВИ существенно повышается надежность электромонтажа и снижается риск возникновения проблем из-за некачественных соединений.

Конструкция и материалы изготовления наконечников НШВИ

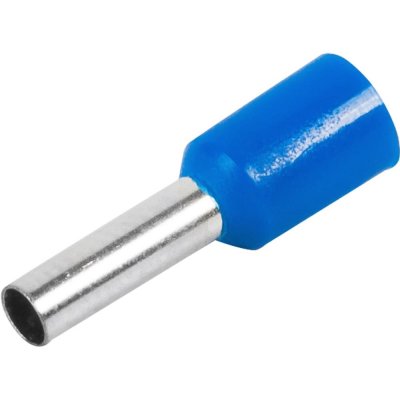

Штыревой наконечник НШВИ имеет следующую конструкцию:

Медная луженая трубчатая гильза
Пластиковая изолирующая манжета
Развальцованный край гильзы для удобства ввода жил провода

Для изготовления гильзы применяется высококачественная электротехническая медь. Поверхность гильзы подвергается гальваническому лужению для защиты от окисления. Изолирующая манжета выполняется из полиамида, устойчивого к температурным и механическим воздействиям.

Виды наконечников НШВИ

Наконечники НШВИ различаются по следующим параметрам:

По количеству проводов для опрессовки:

НШВИ — для одного провода
НШВИ-2 — для двух проводов

По сечению провода:

От 0,25 мм² до 150 мм²

По длине гильзы:

Стандартные
Удлиненные

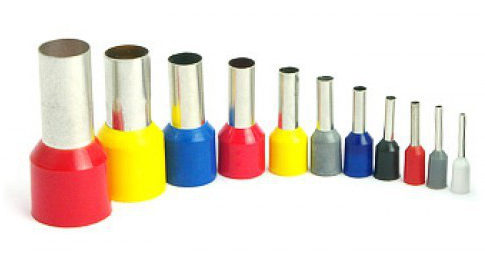

По цвету изоляции:

Белый, красный, синий, желтый и другие цвета в зависимости от сечения

Правильный выбор наконечника по сечению и типу обеспечивает качественное соединение и длительный срок службы.

Как правильно выбрать наконечник НШВИ

При выборе наконечников НШВИ необходимо учитывать следующие факторы:

Сечение провода — наконечник должен точно соответствовать сечению жилы
Количество проводов для опрессовки — одинарный или двойной наконечник
Длина гильзы — стандартная или удлиненная
Материал провода — для медных или алюминиевых проводов
Цветовая маркировка — для удобства идентификации

Важно подбирать наконечник так, чтобы провод плотно входил в гильзу, но при этом не был пережат. Это обеспечит надежный контакт и механическую прочность соединения.

Процесс монтажа наконечников НШВИ

Для качественной установки наконечников НШВИ необходимо выполнить следующие шаги:

Зачистить изоляцию провода на длину, равную длине гильзы наконечника
Скрутить жилы провода
Надеть на провод наконечник до упора
Поместить наконечник в соответствующее гнездо обжимного инструмента
Обжать наконечник плавным нажатием на рукоятки инструмента

При правильном обжиме наконечник должен плотно обхватывать жилы провода, образуя монолитное соединение. Важно не допускать перекоса наконечника при обжиме.

Инструменты для монтажа НШВИ

Для качественной установки наконечников НШВИ рекомендуется использовать следующие инструменты:

Пресс-клещи для обжима с профилированными губками
Кримперы с храповым механизмом
Стриппер для зачистки проводов
Ножницы для резки проводов

Применение специализированного инструмента позволяет добиться высокого качества монтажа и надежности соединений. Не рекомендуется использовать обычные плоскогубцы для обжима НШВИ.

Области применения наконечников НШВИ

Штыревые наконечники НШВИ широко используются в следующих областях:

Монтаж электрощитов и шкафов управления
Подключение бытовых электроприборов
Монтаж силовых и осветительных цепей
Сборка электронных устройств
Производство электротехнического оборудования

НШВИ незаменимы везде, где требуется надежное подключение многожильных проводов к оборудованию с винтовыми зажимами. Их применение значительно повышает качество и долговечность электромонтажа.

Преимущества использования наконечников НШВИ

Применение штыревых наконечников НШВИ дает следующие преимущества:

Высокая надежность электрического контакта
Защита жил провода от повреждений
Простота и скорость монтажа
Аккуратный внешний вид соединений
Возможность подключения к любым винтовым зажимам

Цветовая маркировка для удобства идентификации
Долговечность соединений

Все эти факторы делают НШВИ оптимальным выбором для качественного электромонтажа в различных сферах применения.

КВТ Наконечники штыревые втулочные изолированные НШВИ (КВТ)

79433	НШВИ 0.25–8НШВИ 0.25–8 (КВТ)	0.69	0.25	3/ 4/ 5/ 6	гальваническое лужение	медь	голубой	опрессовка
79434	НШВИ 0.34–8НШВИ 0.34–8 (КВТ)	0.69	0.34	3/ 4/ 5/ 6	гальваническое лужение	медь	бирюзовый	опрессовка
79435	НШВИ 0. 5–8НШВИ 0.5–8 (КВТ)	0.69	0.5	3/ 4/ 5/ 6	гальваническое лужение	медь	белый	опрессовка
79436	НШВИ 0.75–8НШВИ 0.75–8 (КВТ)	0.69	0.75	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79437	НШВИ 0.75–12НШВИ 0.75–12 (КВТ)	0.69	0.75	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79438	НШВИ 1. 0–8НШВИ 1.0–8 (КВТ)	0.69	1.0	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79439	НШВИ 1.0–12НШВИ 1.0–12 (КВТ)	0.69	1.0	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79440	НШВИ 1.5–8НШВИ 1.5–8 (КВТ)	0.69	1.5	3/ 4/ 5/ 6	гальваническое лужение	медь	черный	опрессовка
79441	НШВИ 1. 5–12НШВИ 1.5–12 (КВТ)	0.69	1.5	3/ 4/ 5/ 6	гальваническое лужение	медь	черный	опрессовка
79442	НШВИ 1.5–18НШВИ 1.5–18 (КВТ)	0.69	1.5	3/ 4/ 5/ 6	гальваническое лужение	медь	черный	опрессовка
79443	НШВИ 2.5–8НШВИ 2.5–8 (КВТ)	0.69	2.5	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79444	НШВИ 2. 5–12НШВИ 2.5–12 (КВТ)	0.69	2.5	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79445	НШВИ 2.5–18НШВИ 2.5–18 (КВТ)	0.69	2.5	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79446	НШВИ 4.0–9НШВИ 4.0–9 (КВТ)	0.69	4	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79447	НШВИ 4. 0–12НШВИ 4.0–12 (КВТ)	0.69	4	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79448	НШВИ 4.0–18НШВИ 4.0–18 (КВТ)	0.69	4	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79449	НШВИ 6.0–12НШВИ 6.0–12 (КВТ)	0.69	6	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка
79450	НШВИ 6. 0–18НШВИ 6.0–18 (КВТ)	0.69	6	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка
79451	НШВИ 10–12НШВИ 10–12 (КВТ)	0.69	10	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79452	НШВИ 16–12НШВИ 16–12 (КВТ)	0.69	16	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79453	НШВИ 25–16НШВИ 25–16 (КВТ)	0. 69	25	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка
79454	НШВИ 35–16НШВИ 35–16 (КВТ)	0.69	35	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79455	НШВИ 50–20НШВИ 50–20 (КВТ)	0.69	50	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79456	НШВИ 70–20НШВИ 70–20 (КВТ)	0. 69	70	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка
79457	НШВИ 95–25НШВИ 95–25 (КВТ)	0.69	95	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79458	НШВИ 120–27НШВИ 120–27 (КВТ)	0.69	120	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79459	НШВИ 150–27НШВИ 150–27 (КВТ)	0. 69	150	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка

НШВИ наконечник для многожильных проводов. Наконечники штыревые втулочные изолированные НШВИ 2

Итак – в первую очередь стоит сказать, что аббревиатура НШВИ имеет свою расшифровку и звучит она как «наконечник штыревой втулочный изолированный». Наконечник закрепляется на торце кабеля методом опрессовки при помощи специального инструмента.

Для производства таких наконечников применяют специальную электролитическую медь. Прямым назначением НШВИ является создание на концах электрических проводов необходимого универсального соединителя, благодаря которому улучшается качество контакта в месте соединения, а также сохраняется целостность самого провода при его подключении винтовыми зажимами, что говорит о надежности соединения в будущем.

Такие наконечники применяются для медных электрических проводов с сечением от 0,5 до 35 мм2. Также для сохранения качественных показателей наконечника материал, из которого его изготавливают, подвергают гальваническому лужению. Основным преимуществом наконечника является то, что его установка может сэкономить не мало времени при соединении и обслуживании медных проводов, и подключении к электрическим аппаратам.

Как устроен наконечник штыревой НШВИ

По принципу устройства наконечники НШВИ бывают одинарные и двойные. И основное преимущество данной конструкции состоит в том, что время, которое нужно будет затратить для установки НШВИ на торцевую часть кабеля, составит ровно несколько секунд.

Так как метод опрессовки, которым производиться закрепление наконечника на проводе, очень прост и практичен, и не отнимет много времени в работе.

Кроме того, данный метод крепежа полностью исключает дальнейшее обслуживание данной конструкции, что также убирает массу хлопот связанных с мониторингом и контролем качества соединений и дальнейшей их работы. Наконечник штыревой втулочный изолированный имеет довольно простую конструкцию и как с ней работать, можно понять даже на интуитивном уровне.

НШВИ наконечник представляет собой медную трубку, которая обработана гальваникой. Один торец данной трубки развальцован, это сделано, для того чтобы электрик в процессе работы не имел затруднений с вводом многожильного провода в полость наконечника. Изолирующей составляющей наконечника является манжета из полиамида (пластиковая трубка).

Как опрессовать втулочные наконечники НШВИ

Чтобы подключить медные многожильные провода при помощи винтовых зажимов необходимо уберечь провод от передавливания винтом при затягивании контакта. Для этого применяют наконечники НШВИ.

Если подключение выполнять без таких наконечников то оголенные медные провода при затягивании контакта передавливаются и обламываются, а это в свою очередь приводит к нарушению контакта (например при подключении в розетке), отгоранию провода в дальнейшем, искрению, подгоранию контактов ну и другого рода негативным последствиям. .. Данный вид подключения позволяет избежать многочисленных повреждений жил кабеля.

Однако если в электромонтажных работах применяются изолированные наконечники, то подобные затруднения и проблемы полностью исключены, так как при опрессовке наконечником жилы кабеля и плоскость наконечника создают очень плотный и качественный контакт, и механическую нагрузку винтового соединения несет на себе не жилы кабеля, а непосредственно гильза наконечника.

Для разных сечений проводов, которые отличительны друг от друга по размеру, производятся наконечники с разным диаметром гильзы. Для более корректного определения параметров наконечников, производитель промаркировал все наконечники отдельным цветом.

Исходя из этого, можно понять для какого кабеля, предназначен данный НШВИ наконечник. Сама процедура опрессовки не очень хлопотная и сложная, но требует ответственного подхода в подготовке всех компонентов.

В процессе подготовки стоит аккуратно зачистить конец провода ровно на длину гильзы наконечника, в который будет вложен кабель. Проще всего данную процедуру можно осуществить при помощи – стриппера, это спец инструмент по конструкции схожий с плоскогубцами, но его непосредственное предназначение именно снятие изоляции с проводов.

Данный инструмент очень удобен, практичен и к тому же, экономит много времени при проведении работ по зачистке кабеля от изоляции. Снимать изоляцию с провода необходимо на длину гильзы.

Следующим шагом после удаления изоляции будет одевание гильзы наконечника на изолированную часть провода. При этом предварительно правильно подобрав соответствующий диаметр НШВИ.

Далее, сформированная из кабеля и наконечника конструкция, вставляется в паз пресс-клещей, также правильного размера, при этом изолированная часть наконечника, должна упереться в корпус пресс-клещей. И путем несложного нажатия на рукояти клещей процесс завершен. Теперь данное соединение готово к работе и подключению к электрооборудованию.

Стоит отметить, что объединение многожильных проводов с НШВИ является очень хорошим техническим решением, так как в результате такого соединения выходит единая монолитная конструкция, которая способна обеспечить не только надежный и качественный контакт на протяжении всего срока службы, но и будет соответствовать условиям технологических правил и требований.

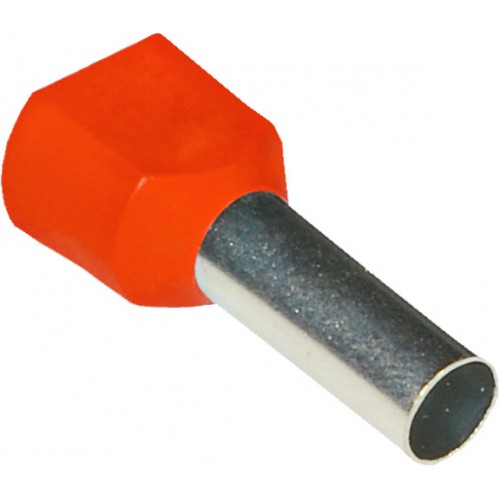

Двойные изолированные наконечники НШВИ-2

Кроме одинарных НШВИ наконечников, также существуют и двойные. В частности они предназначены для опрессовки двух проводов. Такие наконечники можно применять в тех случаях, когда требуется подключить к одной точке электрооборудования два разных провода. Процесс обжима таких наконечников ни чем не отличается от обжима одинарных НШВИ.

Основным отличием конструкций одинарных и двойных наконечников является наличие у НШВИ-1 пластиковой «юбки» рассчитанной под один кабель, а у НШВИ-2 эта «юбка» рассчитана под два кабеля и потому она более широкая.

Также стоит подчеркнуть, что при выборе наконечника под определенное сечение нужно подбирать его таким образом, чтобы при входе кабеля в гильзу наконечника их соотношение должно быть максимально плотным. Это относиться как для группы НШВИ, так и для группы НШВИ-2.

Применяем наконечник штыревой втулочный изолированный для подключения автоматов и розеток

Самым популярным проводом, который используют для разводки, и подключения розеток, и автоматов в электрощитке, является многожильный медный провод. Однако он не совсем практичен для винтовых креплений, которыми оснащены автоматические выключатели и некоторые виды розеток.

И потому как только такой провод соединяется с розеткой и в клеммнике стягивается винтом, жилы расползаются по всему гнезду крепежа (а некоторые повреждаются винтом) тем самым, теряя качество контакта и надежность соединения.

Ранее такую проблему пытались решать при помощи пайки концов кабеля, чтобы все его жилы оставались единой конструкцией. Но, это процесс, отнимал очень много времени, ведь монтаж электропроводки, подразумевает установку более десятка розеток, и столько же все возможных выключателей.

И сегодня прекрасным решением данного вопроса будет наконечник штыревой втулочный изолированный НШВИ. При правильно подобранном наконечнике, который будет четко соответствовать сечению провода процедура его установки и подключения кабеля к электрооборудованию займет считанные минуты.

Нужно напомнить, что все параметры соотношения сечений проводов и гильз наконечников представлены производителем в инструкциях, которые стоит соблюдать безукоризненно. Так как результатом соблюдения всех норм будет отсутствие всякого рода проблем при проведении монтажа наконечников, а также надежная их работа на протяжении всего срока эксплуатации.

Также, не стоит забывать, об инструменте, который не только облегчит весь процесс электромонтажа, но и будет отличным качественным дополнением при опрессовке наконечников. Так как соблюдение всех технологических норм и процессов является залогом качества и надежности.
