8 жильная витая пара. 8-жильная витая пара: виды цветовых схем для опрессовки и правила подключения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие существуют цветовые схемы для 8-жильной витой пары. Как правильно обжать витую пару по стандартам T568A и T568B. Какие инструменты нужны для опрессовки витой пары. Какие ошибки чаще всего допускают при обжиме кабеля.

Содержание

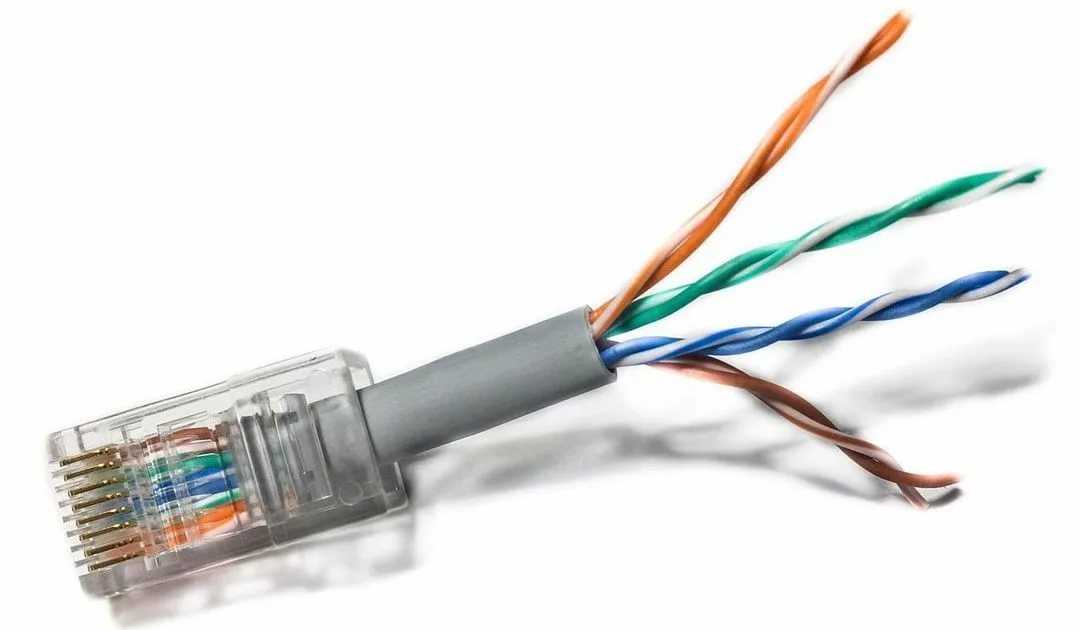

Что такое 8-жильная витая пара и где она применяется

8-жильная витая пара представляет собой кабель, состоящий из четырех скрученных пар медных проводников. Каждая пара имеет свой цвет изоляции для удобства идентификации. Этот тип кабеля широко используется для организации локальных компьютерных сетей, подключения сетевого оборудования и передачи данных.

Основные сферы применения 8-жильной витой пары:

Прокладка кабельных систем в офисах и жилых помещениях
Подключение компьютеров к сетевому оборудованию
Соединение коммутаторов, маршрутизаторов и других сетевых устройств
Организация систем видеонаблюдения по IP-протоколу
Подключение IP-телефонии

Витая пара получила широкое распространение благодаря низкой стоимости, удобству монтажа и хорошим характеристикам передачи данных на расстояния до 100 метров.

Стандартные цветовые схемы для 8-жильной витой пары

Для обжима 8-жильной витой пары используются две основные цветовые схемы — T568A и T568B. Они определяют порядок расположения проводников в коннекторе RJ-45.

Схема T568A

Порядок цветов в схеме T568A:

Бело-зеленый
Зеленый
Бело-оранжевый
Синий
Бело-синий
Оранжевый
Бело-коричневый
Коричневый

Схема T568B

Порядок цветов в схеме T568B:

Бело-оранжевый
Оранжевый
Бело-зеленый
Синий
Бело-синий
Зеленый
Бело-коричневый
Коричневый

Схема T568B является более распространенной и рекомендуется для использования в большинстве случаев. T568A применяется реже, в основном в некоторых государственных учреждениях США.

Как правильно обжать 8-жильную витую пару

Правильный обжим витой пары — важный этап при создании сетевого кабеля. От качества обжима зависит надежность соединения и скорость передачи данных. Рассмотрим пошаговый процесс обжима витой пары:

Снимите внешнюю изоляцию кабеля на длину около 2.5 см
Расправьте проводники и выровняйте их
Расположите проводники в нужном порядке согласно выбранной схеме (T568A или T568B)
Обрежьте концы проводников ровно, оставив примерно 1.3 см
Вставьте выровненные проводники в коннектор RJ-45
Убедитесь, что все проводники дошли до конца коннектора
Поместите коннектор с кабелем в обжимной инструмент
Сожмите ручки инструмента до характерного щелчка

После обжима проверьте качество соединения с помощью кабельного тестера.

Необходимые инструменты для обжима витой пары

Для качественного обжима 8-жильной витой пары вам потребуются следующие инструменты:

Обжимной инструмент (кримпер) для коннекторов RJ-45
Инструмент для зачистки кабеля
Кусачки или ножницы для обрезки проводников
Коннекторы RJ-45
Кабельный тестер для проверки правильности обжима

Использование качественных инструментов значительно упрощает процесс обжима и повышает надежность соединения.

Типичные ошибки при обжиме витой пары

При обжиме 8-жильной витой пары часто допускаются следующие ошибки:

Неправильный порядок расположения проводников
Недостаточное или избыточное снятие внешней изоляции
Неполная вставка проводников в коннектор
Использование некачественных коннекторов
Пережим кабеля в обжимном инструменте
Перекрутка пар проводников

Чтобы избежать этих ошибок, внимательно следуйте инструкциям и используйте качественные материалы и инструменты.

Особенности экранированной и неэкранированной витой пары

8-жильная витая пара может быть экранированной (STP, FTP) или неэкранированной (UTP). Каковы их основные отличия?

Неэкранированная витая пара (UTP)

UTP-кабель не имеет дополнительного экранирования вокруг проводников. Его преимущества:

Низкая стоимость
Меньший вес и диаметр
Простота монтажа
Достаточная защита от помех для большинства применений

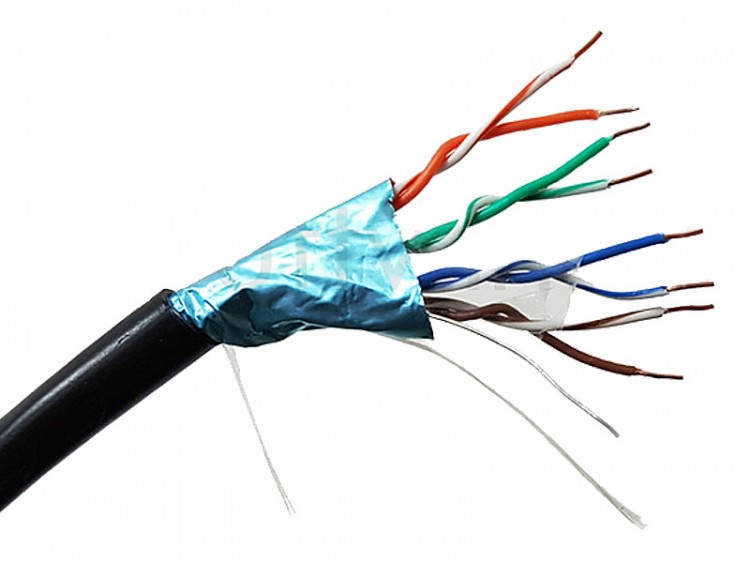

Экранированная витая пара (STP, FTP)

Экранированные кабели имеют дополнительную защиту от электромагнитных помех. Их особенности:

Лучшая защита от внешних помех
Возможность использования в промышленных условиях
Более высокая стоимость
Сложнее в монтаже из-за необходимости заземления экрана

Выбор между экранированным и неэкранированным кабелем зависит от условий эксплуатации и требований к помехозащищенности.

Категории витой пары и их характеристики

8-жильная витая пара выпускается в различных категориях, отличающихся характеристиками передачи данных:

Cat 5e — до 1 Гбит/с на расстоянии до 100 м
Cat 6 — до 10 Гбит/с на расстоянии до 55 м
Cat 6a — до 10 Гбит/с на расстоянии до 100 м
Cat 7 — до 10 Гбит/с на расстоянии до 100 м с улучшенной помехозащищенностью
Cat 8 — до 40 Гбит/с на расстоянии до 30 м

При выборе категории кабеля учитывайте требования к пропускной способности сети и условия прокладки.

Правила прокладки витой пары в помещениях

При прокладке 8-жильной витой пары в помещениях следует соблюдать ряд правил:

Не превышайте максимально допустимый радиус изгиба кабеля
Избегайте прокладки рядом с источниками электромагнитных помех
Используйте кабельные каналы или трубы для защиты кабеля
Оставляйте запас кабеля на концах для удобства подключения

Соблюдайте нормы пожарной безопасности при выборе типа кабеля
Маркируйте кабели для упрощения их идентификации

Соблюдение этих правил обеспечит надежную работу сети и упростит обслуживание кабельной системы.
