Условные обозначения некоторых элементов электрической цепи. Условные обозначения элементов электрических цепей: полный справочник по ГОСТ — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают виды электрических схем. Как правильно обозначать элементы на однолинейных, монтажных и принципиальных схемах. Зачем нужны условные обозначения в электротехнике. Как расшифровать буквенно-цифровые коды элементов.

Содержание

Виды электрических схем и их назначение

Электрические схемы являются важнейшим видом технической документации в электротехнике. Они позволяют наглядно отобразить состав и связи между элементами электрических цепей и устройств. Существует несколько основных видов электрических схем:

Однолинейные схемы — для отображения систем электроснабжения
Принципиальные схемы — наиболее полные схемы со всеми элементами и связями
Монтажные схемы — для непосредственного монтажа оборудования
Структурные и функциональные схемы — для отображения общей структуры устройств

Каждый вид схем имеет свое назначение и особенности обозначения элементов. Рассмотрим их подробнее.

Условные графические обозначения на однолинейных схемах

Однолинейные схемы применяются для отображения систем электроснабжения объектов. Их особенность в том, что силовые цепи изображаются одной линией. Основные обозначения на однолинейных схемах:

Линии электропередачи — одинарная линия
Количество фаз — засечки на линии (1 или 3)
Выключатели — квадраты на линии
Трансформаторы — окружности с обмотками
Электродвигатели — окружность с буквой М

Такие схемы позволяют наглядно представить структуру системы электроснабжения объекта.

Правила обозначения элементов на монтажных схемах

Монтажные схемы предназначены для выполнения электромонтажных работ. На них подробно показываются все соединения между аппаратами и оборудованием. Ключевые элементы монтажных схем:

Клеммники и выводы аппаратов
Проводные соединения с указанием марки и сечения кабелей
Нумерация и маркировка отдельных проводов
Условные обозначения электрических аппаратов

Монтажные схемы содержат всю необходимую информацию для правильного подключения оборудования при монтаже.

Система условных обозначений на принципиальных схемах

Принципиальные схемы являются наиболее полными и подробными. Они содержат все электрические элементы устройства и связи между ними. Основные правила обозначений на принципиальных схемах:

Каждый элемент имеет графическое и буквенно-цифровое обозначение
Указываются технические характеристики элементов
Применяются стандартные условные графические обозначения по ГОСТ
Отображаются как силовые цепи, так и цепи управления

По принципиальным схемам можно полностью понять работу электрического устройства и выполнить его сборку.

Буквенно-цифровые обозначения электрических элементов

Помимо графических обозначений, каждый элемент на принципиальной схеме имеет буквенно-цифровое позиционное обозначение. Основные обозначения:

А — устройства, блоки
С — конденсаторы
F — предохранители
G — генераторы, источники питания
K — реле, контакторы
M — двигатели
Q — выключатели силовые
R — резисторы
S — выключатели, переключатели
T — трансформаторы
V — полупроводниковые приборы

Цифры после букв обозначают порядковый номер элемента. Знание этих обозначений позволяет быстро ориентироваться в схемах.

Стандартизация условных обозначений в электротехнике

Все условные обозначения на электрических схемах стандартизированы и регламентируются ГОСТами. Это обеспечивает единообразие и однозначность понимания схем. Основные стандарты:

ГОСТ 2.701-2008 — Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 2.702-2011 — Правила выполнения электрических схем
ГОСТ 2.710-81 — Обозначения буквенно-цифровые в электрических схемах

ГОСТ 2.721-74 — Обозначения условные графические в схемах. Обозначения общего применения

Соблюдение требований стандартов обязательно при разработке электрических схем.

Особенности изображения силовых и вспомогательных цепей

На принципиальных электрических схемах различают силовые цепи и вспомогательные цепи управления и сигнализации. Особенности их изображения:

Силовые цепи обычно выполняют более толстыми линиями
Цепи управления изображают тонкими линиями
Силовые элементы (выключатели, двигатели) имеют более крупные обозначения
Элементы управления (кнопки, реле) обозначаются мелкими значками
Силовые цепи располагают в верхней части схемы, цепи управления — в нижней

Такое разделение позволяет легко ориентироваться в схеме и понимать назначение ее частей.

Правила выполнения соединений элементов на схемах

При изображении соединений элементов на электрических схемах необходимо соблюдать определенные правила:

Линии электрической связи выполняются толщиной 0,2-1 мм
Места соединений обозначаются точками
Пересечения без соединения выполняются без точек
Направление соединений — горизонтальное и вертикальное
Длинные линии можно обрывать, указав адрес продолжения
Группы соединений можно заменять жгутом с указанием числа проводов

Соблюдение этих правил обеспечивает наглядность и читаемость электрических схем.

Применение условных обозначений в проектировании

Знание и правильное применение условных обозначений имеет большое значение при проектировании электрических устройств и систем. Это позволяет:

Однозначно отображать состав и структуру электрических цепей
Обеспечить единообразие оформления проектной документации
Упростить чтение и понимание электрических схем

Сократить время на разработку проектов
Уменьшить вероятность ошибок при проектировании и монтаже

Поэтому освоение системы условных обозначений является важной задачей для инженеров-электриков и проектировщиков.

Электрические цепи, элементы электрических цепей. Условные обозначения элементов электрической цепи

Электротехнические устройства очень важны в жизни современного цивилизованного человека. Но для их работы необходимо соблюдение целого ряда требований. В рамках статьи мы внимательно рассмотрим электрические цепи, элементы электрических цепей и как они функционируют.

Что нужно для работы электротехнического устройства?

Для его функционирования должна быть создана электрическая цепь. Её задача – передавать энергию устройству и обеспечивать требуемый режим работы. Что же называют электрической цепью? Так обозначают совокупность объектов и устройств, которые образуют путь передвижения тока. При этом электромагнетические процессы могут быть описаны с помощью знаний об электрическом токе, а также тех, что предлагает электродвижущая сила и напряжение. Стоит отметить, что, говоря о таком понятии, как элемент электрической цепи, сопротивление в данном случае будет играть довольно значительную роль.

Нюансы графической маркировки

Чтобы удобнее было анализировать и рассчитывать электрическую цепь, её изображают в виде схемы. В ней содержатся условные обозначения элементов, а также способы из соединения. В целом, что собой представляет электрическая цепь в виде схемы, хорошо дают понять, использованные в статье фотографии. Периодически можно встретить рисунки с иными схемами. Почему это так? Обозначения элементов электрической цепи схем, созданных на территории СНГ и других стран, немного разнятся. Это происходит из-за использования различных систем графической маркировки.
Основные элементы электрической цепи, в зависимости от конструкции и роли в схемах, могут быть классифицированы по разным системам. В рамках статьи их будет рассмотрено три.

Виды элементов

Условно их можно разделить на три группы:

Источники питания. Особенностью данного вида элементов является то, что они могут превращать какой-то вид энергии (чаще всего химическую) в электрическую. Различают два типа источников: первичные, когда в электрическую энергию превращается другой вид, и вторичные, которые на входе, и на выходе имеют электрическую энергию (в качестве примера можно привести выпрямительное устройство).
Потребители энергии. Они преобразовывают электрический ток во что-то другое (освещение, тепло).
Вспомогательные элементы. Сюда относят различные составляющие, без которых реальная цепь не будет работать, как то: коммутационная аппаратура, соединительные провода, измерительные приборы и прочее, подобное по назначению.

Все элементы охвачены одним электромагнитным процессом.

Как трактовать изображения на практике?

Чтобы рассчитать и проанализировать реальные электрические цепи, используют графическую составляющую в виде схемы. В ней, размещённые элементы изображаются с помощью условных обозначений. Но здесь есть свои особенности: так, вспомогательные элементы обычно на схемах не указываются. Также, если сопротивление у соединительных проводов значительно меньше, чем у составляющих, то его не указывают и не учитывают. Источник питания обозначается как ЭДС. При необходимости подписать каждый элемент, указывается, что у него внутреннее сопротивление r0. Но реальные потребители подставляют свои параметры R1, R2, R3, …, Rn. Благодаря этому параметру, учитывается способность элемента цепи преобразовывать (необратимо) электроэнергию в другие виды.

Элементы схемы электрической цепи

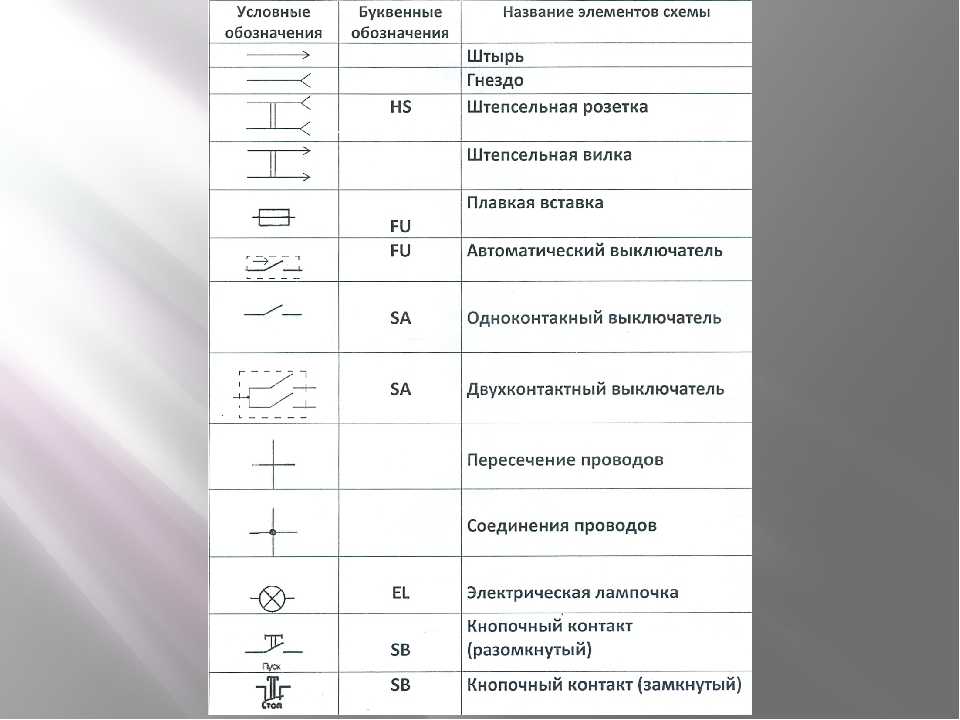

Условные обозначения элементов электрической цепи в текстовом варианте представлены быть не могут, поэтому они изображены на фото. Но всё же описательная часть должна быть. Так, необходимо отметить, что элементы электрической цепи делят на пассивные и активные. К первым относят, например, соединительные провода и электроприёмники. Пассивный элемент электрической цепи отличается тем, что его присутствием при определённых условиях можно пренебречь. Чего не скажешь о его антиподе. К активным элементам относят те из них, где индуцируется ЭДС (источники, электродвигатели, аккумуляторы, когда они заряжаются и так далее). Важными в этом плане являются специальные детали схем, которые обладают сопротивлением, что характеризуется вольт-амперной зависимостью, поскольку они взаимно влияют друг на друга. Когда сопротивление является постоянным независимо от показателя тока или напряжения, то данная зависимость выглядит как прямой отрезок. Называют их линейные элементы электрической цепи. Но в большинстве случаев, на величину сопротивления влияет и ток, и напряжение. Не в последнюю очередь это происходит из-за температурного параметра. Так, когда элемент нагревается, то сопротивление начинает возрастать. Если данный параметр находится в сильной зависимости, то вольт-амперная характеристика неодинакова в любой точке мысленного графика. Поэтому элемент называется нелинейным.

Как вы видите, условные обозначения элементов электрической цепи существуют разные и в большом количестве. Поэтому запомнить их сразу вряд ли удастся. В этом помогут схематические изображения, представленные в данной статье.

В каких режимах работает электрическая цепь?

Когда к источнику питания подключено разное количество потребителей, то соответственно меняются величины токов, мощностей и напряжения. А от этого зависит режим работы цепи, а также элементов, что в неё входят. Схему используемой на практике конструкции можно представить, как активный и пассивный двухполюсник. Так называют цепи, которые соединяются с внешней частью (по отношению к ней) с помощью двух выводов, которые, как можно догадаться, имеют разные полюса. Особенность активного и пассивного двухполюсника состоит в следующем: в первом имеется источник электрической энергии, а во втором он отсутствует. На практике широко используются схемы замещения во время работы активных и пассивных элементов. То, какой будет режим работы определяется параметрами последних (изменения благодаря их корректировке). А сейчас давайте рассмотрим, какими же они бывают.

Режим холостого хода

Он подразумевает отключение нагрузки от источника питания с помощью специального ключа. Ток в данном случае становится равным нулю. Напряжение же выравнивается в местах зажимов на уровень ЭДС. Элементы схемы электрической цепи в данном случае не используются.

Режим короткого замыкания

При таких условиях ключ схемы замкнут, а сопротивление равняется нулю. Тогда напряжение на зажимах также = 0. Если использовать оба режима, которые были уже рассмотрены, то по их результатам могут быть определены параметры активного двухполюсника. Если ток изменяется в определённых пределах (которые зависят от детали), то нижняя граница всегда равна нулю, и эта составляющая начинает отдавать энергию внешней цепи. Если показатель меньше нуля, то отдавать энергию будет именно он. Также необходимо принять во внимание, что если напряжение меньше нуля, то это значит, что резисторами активного двухполюсника потребляется энергия источников, с которыми существует связь благодаря цепи, а также запасы самого устройства.

Номинальный режим

Он необходим для обеспечения технических параметров как всей цепи, так и отдельных элементов. В данном режиме показатели близятся к тем величинам, что указаны на самой детали, в справочной литературе или технической документации. Следует учитывать, что каждое устройство имеет свои параметры. Но три основных показателя можно найти почти всегда – это номинальный ток, мощность и напряжение, их имеют все электрические цепи. Элементы электрических цепей также все без исключения обладают ими.

Согласованный режим

Он используется для обеспечения максимальной передачи активной мощности, которая идет от источника питания к потребляемому энергию. При этом нелишним будет высчитать параметр полезности. Когда осуществляется работа с данным режимом, необходимо соблюдать осторожность и быть готовым, что часть схемы выйдет из строя (если заранее не проработать теоретические аспекты).

Основные элементы во время проведения расчетов для электрических цепей

Они используются в сложных конструкциях, чтобы проверить, что и как будет работать:

Ветвь. Так называют участок цепи, на котором одна и та же величина тока. Ветвь может комплектоваться из одного/нескольких элементов, которые последовательно соединены.
Узел. Место, где соединяется как минимум три ветви. Если они соединены с одной парой узлов, то их называют параллельными.
Контур. Подобным образом именуют любой замкнутый путь, который проходит по нескольким ветвям.

Вот такие деления имеют электрические цепи. Элементы электрических цепей во всех случаях, кроме ветви, обязательно присутствуют в множестве.

Условные положительные направления

Их необходимо задавать, чтобы правильно формулировать уравнения, которые описывают происходящие процессы. Важность направления есть для токов, ЭДС источников питания, а также напряжений. Особенности нанесения разметок на схемы:

Для ЭДС источников они указываются произвольно. Но при этом необходимо учитывать, что полюс, к которому направлена стрелка, обладает более высоким потенциалом, по сравнению со вторым.
Для токов, которые работают с источниками ЭДС – должны совпадать с ними. Во всех других случаях направление является произвольным.
Для напряжений – совпадает с током.

Виды электрических цепей

Как их различают? Если параметры элемента не зависят от тока, что протекает в нём, то его называют линейным. В качестве примера можно привести электропечь. Нелинейные элементы электрической цепи обладают сопротивлением, которое растёт при повышении напряжения, что подводится к лампе.

Законы, которые понадобятся при работе с цепями постоянного тока

Анализ и расчет будут гораздо эффективнее, если одновременно использовать закон Ома, а также первый и второй законы Кирхгофа. С их помощью можно установить взаимосвязь между теми значениями, которые имеют токи, напряжения, ЭДП по всей электрической цепи или на отдельных её участках. И это всё на основе параметров элементов, которые в них входят.

Закон Ома для участка цепи

Для нас важна сила тока (I), напряжение (U) и сопротивление (R). Данный закон выражается такой формулой: I=U/R. При расчёте электрических цепей иногда более удобно использовать обратную величину: R=I/U.

Закон Ома для полной цепи

Он определяет зависимость, которая устанавливается между ЭДС (Е) источника питания, у которого внутреннее сопротивление равно r, током и общим эквивалентом R. Формула выглядит I = E/(r+R). Сложная цепь обладает, как правило, несколькими ветвями. В них могут включаться другие источники питания. Тогда воспользоваться законом Ома для полноценного описания процесса становится проблематично.

Первый закон Кирхгофа

Любой узел электрической цепи имеет алгебраическую сумму токов, которая равна нулю. Токи, которые идут к узлу, в данном случае берутся со знаком плюс. Те, что направлены от него – с минусом. Важность этого закона заключается в том, что с его помощью устанавливается зависимость между токами, которые находятся на разных узлах.

Второй закон Кирхгофа

Алгебраическая сумма ЭДС в любом выбранном замкнутом контуре является равной просуммированному числу падений напряжений на всех его участках. Всегда ли это так? Нет. Если в электрическую цепь были включены источники напряжений, то данный показатель будет равен нулю. Во время записи уравнения согласно этому закону необходимо:

Выбрать направление, по которому будет осуществляться обход контура.
Задать положительные показатели для токов, ЭДС и напряжений.

Заключение

Итак, мы рассмотрели электрические цепи, элементы электрических цепей и практические особенности взаимодействия с ними. Несмотря на то что тема предполагает объяснение с помощью несложной терминологии, из-за своего объема она достаточно сложна для понимания. Но, разобравшись в ней, можно понять процессы, происходящие в электрической цепи и назначение ее элементов.

Электрические цепи и их классификации

Основные элементы электрической цепи, виды цепей по характеру элементов, по изображению, по сложности; топологические элементы цепи: узел,

контур, ветвь.

Простейшее электромагнитное устройство, приведенное на рис. 1, состоит из источника, приемника и проводников электрической энергии. Эти элементы условно называют основными. Если происходящие процессы в таком устройстве могут быть описаны с помощью понятий ЭДС, напряжение и сила электрического тока, то их называют электрической цепью.

Источник эл. энергии преобразует другие виды энергии в электрическую. Сюда относят различные виды генераторов, аккумуляторы и др.

Приемник эл. энергии преобразуется эл. энергии в иные виды энергии. Сюда относя различные электробытовые приборы, инструменты и т. п.

Проводниками называют устройства для передачи эл. энергии от источника к потребителю. Как правило, это провода, кабели и др.

Часто в эл. цепях содержатся вспомогательные элементы, такие как измерительные приборы, приборы коммутации и т. п.

Электрические цепи записывают в виде схем, на которых показываются основные и вспомогательные элементы и их соединения. Наиболее распространены три вида схем: монтажные, принципиальные и замещения.

На монтажных схемах элементы цепи и их соединение показываются в виде рисунков или эскиза. Эта схема часто используется при соединении кабелей и проводов приборов или установок. Мы к ним прибегать не будем

Принципиальная схема определяет состав элементов входящих цепь и связь между этими элементами. С помощью принципиальной схемы получают детальное представление о принципах работы электрического изделия, установки.

Схема замещения (эквивалентная) — это схема, в которой реальные объекты и устройства замещаются идеализированными моделями. Эти схемы используют для облегчения расчетов. В схеме замещения электрические соединения между элементами такое же, как и в принципиальной схеме.

Все элементы эл. цепи на схемах указывают с помощью условных обозначений (исключение составляют монтажные схемы). Условные обозначения для электрических схем установлены стандартами системы ЕСКД. Условные обозначения некоторых основных элементов эл. цепи и приборов измерения будем приводить по мере изучения.

Линейные и нелинейные элементы цепи. Элементы электрической цепи делятся на линейные и нелинейные, в зависимости от их вольт-амперной характеристики.

Вольт-амперная характеристика — это зависимость напряжения на зажимах элемента от тока в нем.

Если сопротивление R элемента не зависит от тока в нем, то такой элемент называют линейным, а его вольт-амперная характеристика представляет собой прямую линию. Электрическая цепь, содержащая только линейные элементы, называется линейной.

Если сопротивление R элемента зависит от тока в нем, то такой элемент называют нелинейным, а его вольт-амперная характеристика носит нелинейный хара/ктер. Электрическая цепь, содержащая хотя бы один нелинейный элемент, называется нелинейной.

Простые и сложные цепи. Простыми электрическими цепями называют цепи, содержащие одни источник энергии. Цепь, содержащая два и более источника, называется сложной. Кроме того участок цепи, содержащий источник электрической энергии, принято называть активным, не содержащий — пассивным.

Топологические элементы цепи: ветвь, узел, контур. Участок электрической цепи от узла до узла, по которому проходит ток одного и того же значения и направления, называют ветвью.

Место соединения трех и более ветвей называют узлом. Узел электрической цепи на схеме отмечают жирной точкой. Если на схеме место скрещивания ветвей точкой не отмечено, это означает, что электрического соединения между ними в месте их пересечения нет.

Часть электрической цепи, образуемой несколькими ветвями, называют контуром. Контур замкнутый, если начальный и конечный узел один и тот же.

Вопросы к теме

1.Что такое электрическое поле и как оно выявляется?

2.Какие физические величины называют электрическим потенциалом, напряжением, током (силой тока), ЭДС? Каково их математическое выражение?

3.Как образуется электрическое сопротивление, его математическое выражение

4. Определения законов Ома и Джоуля-Ленца.

5. Что такое электрическая цепь, каковы ее компоненты: источники, преемники?

6.Активные и пассивные элементы цепи.

7. Пассивные элементы электрической цепи: резистивный, индуктивный, емкостной, связь тока и напряжения на зажимах, мгновенная мощность, условия линейности элементов. Компонентные уравнения.

8.Схемы электрической цепи: принципиальная и эквивалентная.

9.Какие цепи простые и сложные, линейные и нелинейные

10. Что называют узлом, контуром, ветвью электрической цепи?

11.Что называют источником тока и источником напряжения?

12.Как можно преобразовать источник тока в источник напряжения и наоборот?

Дата добавления: 2020-10-14; просмотров: 193; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Условные обозначения на электрических схемах (ГОСТ) / Разное / Публикации / Строим Домик

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Условные обозначения на электрических схемах

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Графические обозначения на однолинейной схеме

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Графические обозначения на однолинейной схеме

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Графические обозначения на монтажной схеме

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).

Графические обозначения на монтажной схеме

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др. ), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Графические обозначения на принципиальной схеме

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Графические обозначения на принципиальной схеме

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

Графические обозначения на принципиальной схеме

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1. 1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Урок 2 | Электрическая сеть. Приёмники электрической энергии. Устройства для накопления энергии

Главная сайта | В меню | Электрическая сеть

Раздел. Технологии в энергетике.

Тема урока. Электрическая сеть. Приёмники электрической энергии. Устройства для накопления энергии.

Тип урока: комбинированный.

Цели урока: организовать деятельность обучающихся по ознакомлению с типами электрических сетей, приёмниками электрической энергии, устройствами для накопления энергии; научить обучающихся собирать электрические цепи по электрической схеме.

Технологии в энергетике

§2. Электрическая сеть. Приёмники электрической энергии. Устройства для накопления энергии

Электрическая сеть — совокупность линий электропередачи и специального электрооборудования, предназначенная для передачи и распределения электроэнергии.

Различают следующие типы электрических сетей:

— магистральная, связывающая отдельные регионы и страны;

— региональная, обслуживающая большие города, районы, крупные предприятия и др.;

— районная, питающая электроэнергией районные города, отдельные посёлки, транспортные узлы;

— внутренняя, распределяющая электроэнергию на небольшом пространстве: в городских кварталах, на небольших предприятиях;

— электропроводка — сеть низшего уровня, питающая электроэнергией отдельные здания, цехи предприятий, помещения различного назначения.

Приёмник электрической энергии — это устройство, в котором происходит преобразование электрической энергии в другой вид энергии для её использования. На рисунке 5 показаны приёмники электрической энергии бытового назначения.

Рис. 5. Бытовые приёмники энергии:
а — мобильный телефон; б — планшетный компьютер; в — телевизор; г — музыкальный центр; д — видеоплеер; е — электрическая плита; ж — светильник; з — утюг; и — посудомоечная машина; к — персональный компьютер

Для переносных приёмников электроэнергии требуются автономные (независимые от электрической сети) источники энергии. Такими устройствами с накопленной электроэнергией являются гальванические элементы (батарейки), названные по имени изобретателя Луиджи Гальвани, и аккумуляторы (рис. 6).

Рис. 6. Гальванические элементы (а) и аккумуляторы (б):
1 — для ноутбука; 2 — для зарядки смартфонов и планшетов; 3 — для телефона; 4 — автомобильный

Гальванические элементы служат определённое время и затем теряют свою энергию — разряжаются и далее не используются.

Аккумуляторы как источники многоразового действия после разрядки подключают к зарядным устройствам для накопления энергии и применяют повторно.

Батарейки и аккумуляторы используют в фонарях, телефонах, часах, калькуляторах, аудиосистемах, компьютерах, игрушках, радиоприёмниках, пультах дистанционного управления, для запуска двигателей машин и др.

Область техники, связанную с получением, распределением, преобразованием и использованием электрической энергии, называют электротехникой.

Электрическая цепь — соединённые проводами источники и приёмники электрической энергии, а также другие электротехнические устройства (электроизмерительные приборы, выключатели, розетки, вилки, предохранители и др.).

Электрические проводники — материалы, проводящие электрический ток: металлы и сплавы (алюминий, медь, сталь, латунь и др.), жидкости (вода, спирт и др.).

Диэлектрики (изоляторы) — материалы, не пропускающие электрический ток: стекло, пластмассы, фарфор, бетон, сухая древесина и др.

Электрическая схема — это изображение электрической цепи с помощью условных обозначений (табл. 1).

Чаще всего применяют два типа электрических схем: принципиальную, представляющую собой графическое изображение элементов в виде условных знаков (рис. 7, а), и монтажную, показывающую реальное расположение элементов относительно друг друга (рис. 7, б).

Рис. 7. Электрические схемы: а — принципиальная; б — монтажная

Таблица 1

Условные обозначения некоторых элементов электрических схем

№ п/п	Название	Обозначение
1	Провод
2	Соединение проводов
3	Пересечение проводов без соединения
4	Гальванический элемент
5	Батарея гальванических элементов
6	Выключатель
7	Выключатель кнопочный
8	Предохранитель
9	Лампа
10	Динамик (громкоговоритель)
11	Микрофон
12	Электродвигатель
13	Геркон (магнитоуправляемый контакт)
14	Фоторезистор (светочувствительный резистор)
15	Светодиод
16	Реостат (переменный резистор)
17	Сенсорная пластина (сенсор)

Правила безопасной работы

1. Для сборки электрических схем использовать гальванические элементы с напряжением 1,5—9 В.

2. При монтаже электрической цепи па столе, кроме учебного конструктора, не должно находиться посторонних предметов.

3. Источники питания включать только после проверки учителем собранной учащимся электрической цепи.

4. Бережно обращаться с деталями электротехнического конструктора.

Практическая работа № 1

Подготовка к образовательному путешествию (экскурсии)

1. Сделайте информационное сообщение о подготовке к экскурсии на предприятие, где применяются технологии производства, преобразования, распределения или передачи энергии (по результатам вашей самостоятельной домашней работы). Сравните результаты вашего поиска информации с результатами одноклассников.

2. Выберите маршрут и составьте в рабочей тетради перечень того, на что надо обратить внимание при исследовании работы выбранного предприятия: вид производственного помещения и используемого энергетического оборудования, применяемые технологии, профессии специалистов, работающих на данном предприятии, и др.

Практическая работа № 2

Сборка простых электрических цепей

1. C помощью учебного электротехнического конструктора соберите электрические цепи последовательного и параллельного соединения лампы и электродвигателя с вентилятором, схемы которых показаны на рисунке 8.

Рис. 8. Соединение лампы и электродвигателя: а — последовательное; б — параллельное

2. Замкните выключатель — лампа загорится, а вентилятор начнёт вращаться. При размыкании выключателя лампа погаснет, а вентилятор остановится.

3. Выполнив модификацию одной из схем, показанных на рисунке 8, соберите с помощью конструктора электрическую цепь, в которой лампу и электродвигатель можно будет включать и выключать независимо друг от друга. Решите задачу, рассмотрев возможные альтернативные варианты схем.

Практическая работа № 3

Сборка разветвлённой электрической цепи

1. С помощью учебного электротехнического конструктора соберите электрическую цепь, содержащую лампу, электродвигатель с вентилятором и геркон (рис. 9).

Рис. 9. Схемы электрических цепей (для практической работы № 3): а — принципиальная; б — монтажная

Примечание: геркон (герметичный контакт) проводит электрический ток, если к нему приложить магнит.

2. Замкните выключатель — лампа загорится, а вентилятор начнёт вращаться только тогда, когда к геркону будет приложен магнит.

3. Выполнив модификацию схемы, показанной на рисунке 9, соберите с помощью конструктора электрическую цепь, в которой и лампа, и электродвигатель будут включаться только при замыкании контакта в герконе. Решите задачу, рассмотрев возможные альтернативные варианты схем.

Запоминаем опорные понятия

Электрическая сеть, приёмник электрической энергии, гальванический элемент, аккумулятор, электротехника, электрическая цепь, электрическая схема (принципиальная, монтажная), электрический проводник, диэлектрик.

Проверяем свои знания

1. В чём различие между магистральной и внутренней электрическими сетями?

2. Чем аккумулятор отличается от батарейки?

3. Ткань — это электрический проводник или диэлектрик?

§ 26. Электрическая цепь и ее элементы » Народна Освіта

Чтобы разобраться в устройстве электроприбора или устранить неисправность электропроводки, прежде всего необходимо иметь схему соответствующей электрической цепи. О том, что такое электрическая цепь, из чего она состоит и как на ее схеме изображают некоторые электрические устройства, вы узнаете из этого параграфа.

Знакомимся с электрической цепью

Любое электрическое устройство — мобильный телефон, планшет, ноутбук, фонарик, цифровой фотоаппарат, калькулятор и др. — имеет определенный набор обязательных элементов. Чтобы выделить эти обязательные элементы и понять их назначение, создадим модель простейшего электрического устройства — карманного фонарика (рис. 26.1).

Чтобы электрическое устройство работало, прежде всего необходим источник тока. В представленной модели источником тока является батарея гальванических элементов (1). Батарея имеет два вывода (полюса). Вывод батареи, на котором накапливается избыточный положительный заряд, обозначен на ней знаком «+».

Второй обязательный элемент — потребитель электрической энергии. В представленной модели это электрическая лампа (2). Любой потребитель тоже имеет два вывода (в лампе они расположены на цоколе — металлическом цилиндре с нарезкой, соединенном со стеклянным баллоном).

Источник тока и потребитель соединены с помощью соединительных элементов — проводов¹⁴ (3). Для их крепления используют специальные устройства (рис. 26.2), пайку или сварку.

И, наконец, последний элемент. Для более удобного включения и выключения потребителей используют различные замыкающие {размыкающие) устройства: ключ, рубильник, выключатель, кнопку или розетку. В рассматриваемой модели (см. рис. 26.1) таким устройством является ключ (4).

Соединенные проводниками в определенном порядке источник тока, потребители, замыкающие (размыкающие) устройства образуют электрическую цепь.

Обратите внимание: в реальном устройстве важен определенный порядок соединения элементов электрической цепи.

На рис. 26.3 изображены две простейшие электрических цепи, которые содержат одинаковые элементы. При этом способ соединения некоторых элементов (ламп) является разным. На рис. 26.3, а лампы соединены последовательно, на рис. 26.3, б — параллельно.

Знакомимся с механическим аналогом электрической цепи

Чтобы лучше понять назначение элементов электрической цепи, рассмотрим ее механическую модель (рис. 26.4). Модель состоит из двух наполненных водой сосудов (П+ и П-), трубки (3), вертушки (2) и… вашего товарища (1), заданием которого будет непрерывное переливание воды из сосуда П- в сосуд П+. Погрузив один конец трубки в сосуд с более высоким уровнем воды (П+), создадим «водяной ток», который будет вращать вертушку.

Чтобы вертушка не останавливалась, необходимо постоянно поддерживать «водяной ток». А он будет существовать, пока существует разница уровней воды в сосудах, то есть пока ваш товарищ будет переливать воду. И точно так же электрический ток будет существовать в цепи, пока работает источник тока. Непрерывно «перенося» заряды с одного полюса на другой, источник тока создает и поддерживает электрическое поле. Вы, конечно, догадались, что «водяной ток» в механической модели является аналогом электрического тока.

Механическим аналогом какого элемента электрической цепи является трубка с водой?

Мы можем закрыть трубку пробкой и таким образом остановить поток воды. Следовательно, в этом случае пробка является механическим аналогом ключа в электрической цепи.

Если заморозить воду в трубке, «водяной ток» прекратится. Таким образом, условием существования «водяного тока» является наличие «субстанции», которая может свободно передвигаться. Для электрической цепи такой «субстанцией» являются свободные заряженные частицы (например, электроны в металлах или ионы в жидкостях).

Обратите внимание на то, что нам совсем не обязательно видеть течение воды в трубке. Его наличие можно зафиксировать, наблюдая, например, за вращением вертушки. Точно так же вывод о наличии электрического тока мы делаем, когда наблюдаем его действия.

Знакомимся с электрическими схемами

Чтобы показать, какие именно электрические устройства следует взять и как их соединить, чтобы собрать определенную электрическую цепь, используют электрические схемы (часто их называют просто схемами).

Электрическая схема — это чертеж, на котором условными обозначениями показано, из каких элементов состоит электрическая цепь и каким образом эти элементы соединены между собой.

Условные обозначения некоторых элементов электрической цепи приведены в таблице на с. 138. Обратите внимание на обозначения источников тока (гальванического элемента или аккумулятора и батареи гальванических элементов или аккумуляторов): принято, что длинная черточка обозначает положительный полюс источника тока, а короткая — отрицательный. Направление тока показывают на схемах стрелкой.

За направление тока в цепи условно принято направление, в котором двигались бы по цепи частицы, имеющие положительный заряд, то есть направление от положительного полюса источника тока к отрицательному.

Некоторые условные обозначения, применяемые на схемах

Элемент электрической цепи	Условное обозначение
Гальванический элемент или аккумулятор
Батарея гальванических элементов или аккумуляторов
Соединение проводов
Резистор
Электрический звонок
Штепсельная розетка
Пересечение проводов (без соединения)
Зажимы для подключения чего-либо
Ключ
Электрическая лампа
Нагревательный элемент
Предохранитель

На рис. 26.5 приведены схемы электрических цепей, изображенных на рис. 26.1, 26.3, и показано направление тока в них.

Обратите внимание: в металлическом проводнике электроны под действием электрического поля источника тока движутся от отрицательного полюса к положительному, то есть направление движения электронов противоположно принятому направлению тока.

Рассмотрим схему более сложной электрической цепи (рис. 26.6).

Цепь имеет три выключателя (ключа), два потребителя тока (электрическую лампу и электрообогреватель) и источник тока (аккумуляторную батарею).

Если замкнуть ключи K₁ и K₂, а ключ K₃ разомкнуть, то цепь, потребителем в которой является лампа, будет замкнута на источник тока и лампа будет светиться. Если замкнуть ключи K₁ и K₃, а ключ K₂ разомкнуть, то будет работать электрообогреватель, а лампа светиться не будет. Если же замкнуть все три ключа, то одновременно будет светиться лампа и работать электрообогреватель.

Будет ли работать хотя бы один потребитель, если разомкнуть только ключ K₁? если замкнуть только ключ K₁? Если будет, то какой?

Подводим итоги

Соединенные проводниками источник тока, потребитель электрической энергии, замыкающее (размыкающее) устройство образуют простейшую электрическую цепь.

Чертеж, на котором условными обозначениями показано, из каких элементов состоит электрическая цепь и каким образом эти элементы соединены между собой, называют электрической схемой.

За направление тока в цепи условно принято направление, в котором двигались бы по цепи положительно заряженные частицы, то есть направление от положительного полюса источника тока к отрицательному.

Контрольные вопросы

1. Назовите основные элементы электрической цепи. 2. Используя механическую аналогию, объясните назначение каждого элемента электрической цепи. 3. Приведите примеры потребителей электрической энергии. 4. С какой целью в электрических цепях используют ключ? 5. Что называют электрической схемой? 6. Как на электрических схемах изображают гальванический элемент? батарею гальванических элементов? электрический звонок? ключ? 7. Какое направление принято за направление тока в электрической цепи?

Упражнение № 26

1. На рис. 1 изображена схема электрической цепи. Перенесите схему в тетрадь, знаками «+» и «-» обозначьте полюса источника тока, стрелками покажите направление тока. Подпишите название каждого элемента цепи.

2. Начертите схему электрической цепи, изображенной на рис. 2, и укажите направление тока в ней.

3. Электрическая цепь состоит из батареи аккумуляторов, двух ключей, звонка и лампы, причем один ключ может включать только лампу, а второй — только звонок. Начертите схему электрической цепи.

4. Начертите схему электрической цепи, содержащей два звонка, которые включаются одновременно одним ключом, и батарею гальванических элементов. (Обратите внимание на то, что задание можно выполнить двумя способами. ) Где можно применить такое соединение?

5. Электрическая цепь состоит из батареи аккумуляторов, звонка, ключа и лампы, причем лампа светится все время, а звонок включается только при замыкании ключа. Начертите схему электрической цепи.

6. Заполните таблицу.

Физическая величина	Символ для обозначения	Единица в СИ
Время
Сила
Электрический заряд
Механическая работа

Физика и техника в Украине

Институт электродинамики HAH Украины

(Киев) — ведущее научное заведение в области энергетики, электротехники и энергетического машиностроения Украины.

Институт электродинамики был создан в 1947 г. на базе электротехнического отдела Института энергетики АН УССР и сначала назывался Институтом электротехники. Основателем и первым директором института был академик Сергей Алексеевич Лебедев, под руководством которого в 1950 г. была создана первая на евразийском континенте Малая электронная счетная машина (МЭСМ).

Основные научные направления работы Института электродинамики: пребразова-ние и стабилизация параметров электромагнитной энергии; повышение эффективности и надежности процессов электромеханического пребразования энергии; анализ, оптимизация и автоматизация режимов электроэнергетических систем; информационно-измерительные системы и метрологическое обеспечение в электроэнергетике; комплексные энергетические системы с возобновляемыми источниками энергии.

В разные годы институтом руководили выдающиеся ученые: члены-корреспонденты АН УССР А. Д. Нестеренко и А. Η. Милях, академик НАН Украины А. К. Шидловский. С 2007 г. Институт электродинамики возглавляет академик НАН Украины Александр Васильевич Кириленко.

ЭЛЕКТРИЧЕСКИЕ ЦЕПИ. сборка электрических цепей. технология 8 класс | План-конспект урока по технологии (8 класс):

Приложение 2

Задание 1. Заполнить таблицу «Условные обозначения элементов электрической цепи»

(2 минуты)

№ п/п	Название элемента	Условное изображение
	Гальванический элемент
	Провод
	Выключатель
	Электрическая лампа накаливания
	Соединение проводов

Задание 2. Заполните таблицу «Последовательное и параллельное соединение потребителей электроэнергии» (1 минута)

Вид соединения	Электрическая схема соединения

Приложение 3

Команда № 1 _____________________

Работа № I

Сборка электрической цепи, состоящей из источника тока, лампочки, выключателя, соединительных проводов. (Простая электрическая цепь).

Порядок выполнения работы

1. Начертите схему простой электрической цепи.

2. Соберите электрическую цепь с помощью выключателя, проводов, батарейки и лампочки в соответствии со схемой.

3. Поверните рычажок выключателя, замкните цепь.

4. Проверьте работу цепи.

5. Поверните рычажок выключателя, разомкните цепь.

6. Разберите цепь.

7. Сделайте вывод.

Работа №2

Сборка электрической цепи, состоящей из источника тока, 2-х лампочек, выключателя, соединительных проводов. (Соединение потребителей электроэнергии последовательное).

Порядок выполнения работы

1. Начертите схему последовательного соединения потребителей электроэнергии из 2-х лампочек.

2. Соберите электрическую цепь с помощью выключателя, электрической лампы, проводов и батареи в соответствии со схемой.

3. Поверните рычажок выключателя, замкните цепь.

4. Проверьте работу цепи.

5. Поверните рычажок выключателя, разомкните цепь.

6. Вывернуть одну лампочку.

7. Поверните рычажок выключателя, замкните цепь.

8. Проверьте работу цепи, будет ли гореть другая лампочка?

9. Поверните рычажок выключателя, разомкните цепь.

10. Сделайте вывод.

Вид работы	Схема электрической цепи	Выводы (опишите результат своего эксперимента)
Сборка простой электрической цепи
Сборка электрической цепи с последовательным соединением 2 потребителей

Команда № 2 _____________________

Работа № I

Порядок выполнения работы

1. Начертите схему простой электрической цепи.

3. Поверните рычажок выключателя, замкните цепь.

4. Проверьте работу цепи.

5. Поверните рычажок выключателя, разомкните цепь.

6. Разберите цепь.

7. Сделайте вывод.

Работа №2

Сборка электрической цепи, состоящей из источника тока, 2-х лампочек, выключателя, соединительных проводов. (Соединение потребителей электроэнергии параллельное).

Порядок выполнения работы

1. Начертите схему параллельного соединения потребителей электроэнергии из 2-х лампочек

3. Поверните рычажок выключателя, замкните цепь.

4. Проверьте работу цепи.

5. Поверните рычажок выключателя, разомкните цепь.

6. Вывернуть одну лампочку.

7. Поверните рычажок выключателя, замкните цепь.

8. Проверьте работу цепи, будет ли гореть другая лампочка?

9. Поверните рычажок выключателя, разомкните цепь.

10. Сделайте вывод.

Вид работы	Схема электрической цепи	Выводы (опишите результат своего эксперимента)
Сборка простой электрической цепи
Сборка электрической цепи с параллельным соединением 2 потребителей

Понимание электрических и электронных символов — производство печатных плат и сборка печатных плат

Что такое принципиальные схемы? Принципиальная схема представляет собой чертеж электрических соединений между частями. Символы, используемые для представления каждого компонента в схеме, называются символами схемы. Каждый компонент имеет определенное количество контактов или разъемов. Обозначения контактов и разъемов указаны на принципиальной схеме. Каждый символ также имеет уникальный атрибут, который идентифицирует эту часть.
Электрическая ячейка является одним из основных компонентов электрической схемы. Он имеет положительную и отрицательную клемму. Можно объединить несколько ячеек, чтобы сделать батарею. Схематическое изображение батареи очень похоже на схему с одним элементом. Провода соединяют компоненты цепи. Капли представляют собой провода в точках подключения.

Принципиальные схемы представляют собой визуальное представление электрических цепей. Они показывают соединения и компоненты электрической системы. Эти схемы могут проектировать, создавать и обслуживать электрическое оборудование. Независимо от того, предназначена ли цепь для автомобиля или дома, вы можете использовать принципиальные схемы, чтобы понять, что делает каждый компонент.
Принципиальная схема содержит различные компоненты, такие как резисторы, конденсаторы и переключатели. В дополнение к резисторам и конденсаторам, схемы включают аккумуляторные батареи и светодиоды. Они также соединяются через сети/трассы. Каждый компонент имеет свой символ и разные атрибуты. Например, резистор будет иметь размер, номинальное напряжение и обозначение мощности. Другие компоненты, такие как светодиоды и батареи, будут иметь свои размеры и символы мощности.
Запросить стоимость изготовления и сборки печатных плат сейчас
Что такое электрические и электронные символы? Электронные символы
Электрический и электронный символ представляет собой пиктограмму, обозначающую электрическое устройство или функцию. Например, это могут быть провода, резисторы, транзисторы и батареи. Эти символы полезны в принципиальных схемах электрических и электронных цепей. Если вы ищете конкретное устройство или функцию, вы можете выполнить поиск по соответствующему символу. Существует множество различных применений электрических и электронных символов.
Трансформатор — это устройство, которое помогает поддерживать частоту цепи переменного тока. Он работает путем соединения двух или более катушек магнитной индукцией для создания магнитного поля. Магнитное поле поддерживает постоянную частоту цепи переменного тока и снижает напряжение в цепи. Когда мы используем трансформатор, это помогает уменьшить напряжение в цепи, поэтому электричество, протекающее по цепи, распределяется более равномерно.
Основные электрические и электронные символы включают заземляющий электрод, батарею и резистор. Знание этого может помочь вам создать более точную и понятную электрическую схему. Вы также можете использовать эти символы для представления более сложных схем. Например, батарея может иметь конденсатор и резистор. Эти основные символы позволят любому создать электрическую схему.
В разных странах используются разные системы электрических и электронных символов. Однако большинство систем распространены и широко используются. Наиболее распространенными являются стандарты IEC 60617 и ANSI/IEEE. Хотя есть много различий, обе системы широко используются и в целом эквивалентны. В результате большинство инженеров-электронщиков знают эти стандарты.
Базовое понимание электрических символов поможет вам устранить неполадки в электрических цепях. Кроме того, знание их смысла сэкономит вам время и силы. Некоторые символы являются частью стандарта ARI 130-88. В этом стандарте перечислены символы, полезные на принципиальных схемах. Некоторым символам также присвоены специальные примечания или звездочки, указывающие на их значение.
Запросить производство и сборку печатных плат
Символы электронных схем – значение и справочные обозначения В электротехнике и электронике электрические и электронные символы помогают описывать электрические и электронные компоненты. Помимо обозначения компонентов, символы обозначают функции устройств. Например, электрическая розетка производит электричество, тогда как выключатель превращает электрическую энергию в тепло, движение или звук.
На принципиальной схеме разные символы обозначают разные компоненты. Например, мы улучшаем стандартный символ диода линиями, направленными в сторону. Точно так же у светоизлучающих диодов (LED) линии направлены в сторону от диода, тогда как фотодиоды производят электрическую энергию из света, и их стрелки указывают на диод. Другие устройства имеют специальные символы для обозначения их свойств, такие как диод Шоттки и стабилитрон. А так как транзисторы могут иметь положительное или отрицательное легирование, то и они имеют свои обозначения.
Общие электрические и электронные символы
При чтении принципиальной электрической схемы может быть полезно знать, что означают различные символы. электрические и электронные символы помогают представлять различные компоненты, такие как лампочки, двигатели и выключатели. Вы также можете увидеть такие символы, как кнопки и световые индикаторы. Некоторые электрические и электронные символы также обозначают другую электронику, такую как автоматические выключатели и предохранители, которые помогают защитить людей от поражения электрическим током.
Схемы электропроводки — это диаграммы, которые показывают соединения между различными частями электрической системы. Они используются для построения схем и производства электронных устройств. Они также помогут вам убедиться, что ваша система соответствует коду. Кроме того, электрические символы помогают идентифицировать отдельные компоненты и показывают направление тока.
Диоды Диоды представляют собой полупроводники, преобразующие переменный ток в постоянный (DC). Они обычно используются в автомобильных генераторах переменного тока, потому что они намного эффективнее, чем динамо-машина или коллектор. Они также полезны в умножителях с регулируемым источником напряжения, таких как схема Кокрофта-Уолтона. Светоизлучающий диод также защищает от обратной полярности.
График ВАХ может представлять поведение полупроводникового диода. Форма кривой зависит от того, как носители заряда движутся через p-n-переход. Когда p-n-переход формируется впервые, электроны диффундируют из зоны проводимости в область, легированную P. Эта область содержит большое количество отверстий. Если обратный ток достигает определенного порога, светодиод разбивается.
Варикап-диод
Варикап-диод — это полупроводниковый прибор, обеспечивающий переменную емкость в зависимости от входного напряжения. Этот тип диода часто используется в схемах радиочастотных цепей. Его форма напоминает диод с PN-переходом, с двумя параллельными линиями и двумя выводами. Поэтому, помимо названия, мы еще называем это полупроводниковое устройство переменным реактором.
Диод варикап преобразует большое переменное напряжение в высшие гармоники. Затем мы извлекаем эти высшие гармоники с помощью фильтрации. Диод обычно подключается параллельно существующей емкости или индуктивности. Затем мы прикладываем постоянное напряжение в качестве обратного смещения к варикапу. Для исключения источника переменного напряжения из настраиваемой цепи блокировочный конденсатор должен иметь емкость, равную или превышающую максимальную емкость варикапа. В качестве альтернативы мы можем подать постоянное напряжение от источника с высоким импедансом на узел между катодом варикапа и блокировочным конденсатором.
Запросить производство и сборку печатных плат
Идеальный источник В электрических и электронных символах идеальный источник обозначается ромбовидным символом. Значение этого символа зависит от контролируемого источника напряжения или тока. Как правило, идеальный источник может подключаться либо параллельно, либо последовательно. Когда два превосходных источника соединяются параллельно, оба значения равны. Однако, если они соединены последовательно, значения будут другими.
Идеальный источник переменного напряжения — это устройство с двумя клеммами, которое обеспечивает постоянное напряжение на своих клеммах независимо от тока нагрузки. Кроме того, идеальный источник переменного напряжения должен иметь внутреннее последовательное сопротивление с нулевым сопротивлением и цепь с нулевым сопротивлением.
Конденсаторы Конденсатор — это небольшой электрический и электронный компонент, который служит накопителем заряда. Это свойство позволяет ему работать в цепях, которым необходимо накапливать электрический ток. Есть несколько типов конденсаторов. Наиболее распространены керамические и переменные конденсаторы. Слово «керамика» происходит от диэлектрического материала, который мы используем для изготовления этих компонентов.
Конденсатор имеет две клеммы: положительную и отрицательную. Если поменять полярность конденсатора, он взорвется. Электрические обозначения конденсаторов в обозначениях электронных схем различаются для каждого типа. Мы рисуем отрицательную сторону символа переменного конденсатора в виде дуги, а положительную сторону — в виде прямой пластины.
Логические элементы Электрические символы представляют собой электрические компоненты и устройства. У них есть единые стандарты, хотя не во всех странах есть одинаковое стандартное представление символов электронных схем. Они используются для описания взаимосвязей цепей и для демонстрации взаимосвязей между различными электрическими и электронными компонентами. Большинство людей знакомы с несколькими электрическими символами, но если вы с ними не знакомы, вы можете узнать о них больше, чтобы принять более обоснованное решение при проектировании электронных схем.
Логические элементы являются основным строительным блоком электронных схем. Каждый вентиль содержит один или несколько входов и выход. Связь между входом и выходом зависит от используемой логики. Мы также знаем их под разными именами в зависимости от логики, которую они могут выполнять. Примерами логических элементов являются вентили И и вентили И-НЕ.
Реле Реле — это символы электронной схемы, которые определяют тип электрического компонента. Обычно они состоят из одной или двух букв, за которыми следует цифра. Они также могут помочь указать на группировку связанных компонентов. Например, буква R обозначает резистор. Буква С обозначает конденсатор, а буква К обозначает реле.
При рисовании схемы каждому электрическому и электронному компоненту соответствует отдельный символ цепи. В зависимости от сложности схемы символ схемы может содержать более одного символа. Электрические символы имеют имя для конкретной схемы, называемое «позиционное обозначение». Когда мы включаем определенный компонент в схему, мы можем определить его символ и номер детали из схемы.
Запросить производство и сборку печатных плат сейчас
Транзисторы Транзисторы представляют собой электронные компоненты, вносящие в цепь удельное сопротивление. Они различаются по диаметру и длине, а материал, используемый для их изготовления, влияет на величину сопротивления, которое они могут оказывать. Например, углеродная проволока является плохим проводником электричества.
При создании схемы очень важно использовать правильные обозначения транзисторов. PIN-коды должны соответствовать таблице данных и макету посадочного места. Мы также можем нарисовать электрические и электронные символы в соответствии со стандартами IEEE. Это может показаться очевидным, но многие дизайнеры этого не делают, и это снижает удобочитаемость. Часто это происходит из-за отсутствия понимания того, как правильно рисовать символы транзисторов и операционных усилителей, а также из-за отсутствия опыта использования инструментов схем САПР.
Батареи Батарея является одним из наиболее распространенных электронных компонентов и имеет множество обозначений, включая «BT». Аккумулятор состоит из двух разных частей. Ячейка, в которой хранится электрическая энергия, и цепь батареи. Каждая ячейка содержит один или несколько электрохимических элементов.
Символы электронных схем, используемые на принципиальных схемах, обозначают различные электронные компоненты. Символы электронных схем помогают быстро идентифицировать эти компоненты и помогают инженерам передавать эту информацию. Существует два основных стандарта символов электронных схем: Британский стандарт (BS 3939) и IEEE Std 315.
Изолятор Изоляторы — это устройства, используемые для изоляции электрических токов и источников питания. Они имеют идеальную конструкцию, так что ток короткого замыкания не может протекать через переключатель и не достигает другой цепи. Кроме того, они имеют два хорошо разнесенных друг от друга полюса. В зависимости от конструкции изоляторы могут защитить человека-оператора и оборудование.
Изоляторы бывают разных форм и размеров, от самых маленьких устройств для небольших бытовых приборов до больших трансформаторов, которые могут защитить целые здания. Некоторые из них механические, а другие электрические и электронные устройства. Их можно назвать разъединителями, автоматическими выключателями или пантографами. Ключом к определению типа изолятора, который вам нужен, является понимание различных приложений, с которыми вы можете столкнуться.
Резистор Резисторы — это пассивные электрические и электронные компоненты, обеспечивающие сопротивление электрическому току. Мы можем измерить это сопротивление в единицах Ом. Символом резистора является греческая буква омега. Номинал резистора может быть разным.
Резисторы необходимы для прохождения тока, поскольку они предотвращают протекание слишком большого или слишком малого количества энергии. В результате они обычно полезны в принципиальных схемах. Они также могут представлять электрические компоненты, такие как измерительные приборы и логические элементы.
Запросить расчет стоимости изготовления и сборки печатных плат
Советы по использованию символов на электрических схемах
Использование правильных символов на электрических схемах жизненно важно для понимания электрической схемы. Читая схемы, помните, что читать их следует слева направо. Это связано с тем, что сигналы проходят по схеме слева направо. Также хорошей идеей будет обратиться к техническому описанию конкретного компонента, если схема неясна.
Использование правильных соглашений об именах — еще один важный аспект электрических схем. Хотя для электрических компонентов существуют стандартные названия, некоторые производители используют альтернативные названия для своей продукции. Например, интегральные схемы имеют метку IC вместо U. Кроме того, кристалл имеет метку XTAL вместо Y. Независимо от соглашений об именах; однако важно использовать символы, которые передают достаточно информации для интерпретации принципиальной схемы. Как только вы узнаете, какие компоненты есть какие, следующим шагом будет понимание того, как они соединяются. Этот шаг может быть сложным, потому что провода могут соединять две клеммы или они могут разделяться на два направления.
При чтении электрических схем определяйте различные типы устройств. Например, разные диоды будут иметь специальные символы, обозначающие их работу. Например, у светоизлучающих диодов линии будут направлены в сторону, а у фотодиодов линии будут направлены к ним. Есть также символы для диода Шоттки и стабилитрона.
Использование Электрические схемы очень полезны. Они иллюстрируют соединения электронной схемы и сообщают пользователю, как работает схема. Чтобы быть отличным читателем электрических схем, вы должны уметь читать наиболее распространенные символы и понимать значение каждого из них. Вы также должны быть в состоянии идентифицировать каждый компонент в цепи. Каждый компонент должен иметь свой уникальный символ и имя. Таким образом, вы сможете читать и понимать схемы, включающие множество различных компонентов.
Понимание электрических схем необходимо для всех, кто хочет проектировать печатные платы и модифицировать схемы. Это также важно для устранения неполадок и понимания схемы.
Примеры электрического сигнала
Они полезны во многих приложениях в повседневной жизни. Например, мы можем обрабатывать и интерпретировать его для обмена сообщениями между наблюдателями, будь то аудио, видео, речь или изображения. В IEEE Transactions on Electrical Signal Processing приводится множество примеров, включая гидролокатор и радар. Эти примеры помогут вам понять возможности обработки сигналов.
Электрический сигнал представляет собой изменение электрического тока во времени, передающее информацию о физическом объекте. Мы можем думать об этих сигналах как о секретных сообщениях или кодах. Эти сигналы могут передавать данные от одного электронного устройства к другому. Они полезны в различных типах связи, включая цифровую и аналоговую.
Запросить производство и сборку печатных плат
Электрическая активность тканей имеет решающее значение для понимания того, как работают системы медицинской визуализации, а различение нормальной и аномальной электрической активности необходимо для диагностики многих заболеваний. Однако измерение электрической активности тела может оказаться сложной задачей. Многие распространенные методы измерения неадекватно отражают активность клеток организма. Однако Розалинда Сэдлер, доцент биомедицинской инженерии в Университете штата Аризона, работает над разработкой новых методов точного измерения электрической активности в организме.
Нейроны — это нервные клетки, которые производят электрические сигналы, генерируя отрицательный и положительный заряд. Хотя они не содержат собственных проводников электричества, нервные клетки развили сложные механизмы для генерации электрических сигналов. Нейроны генерируют потенциал действия, который устраняет отрицательный мембранный потенциал покоя и делает трансмембранный потенциал временно положительным. Эти сигналы распространяются по длине аксонов, что делает их основным электрическим сигналом в нервной системе.
Символы на принципиальных схемах | Lucidchart
Какая принципиальная схема вам нужна?
Я новичок в принципиальных схемах и хочу узнать больше.
Я хочу сделать свою схему в Lucidchart.
Я хочу сделать принципиальную схему из шаблона Lucidchart.
При создании принципиальной схемы важно понимать, как используются общие электротехнические символы и что они означают. Ознакомьтесь с нашим руководством по символам цепей в Lucidchart, чтобы получить преимущество.
3 минуты прочтения
Хотите сделать схему своими руками? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.
Создание принципиальной схемы
Общие символы принципиальных схем
Принципиальные схемы могут быть созданы с тысячами возможных форм и значков, а средство для создания принципиальных схем Lucidchart имеет все прибамбасы, чтобы гарантировать, что у вас есть все необходимое для создания отраслевого стандарта. диаграмма. Наша библиотека символов принципиальных схем является схематической и включает в себя множество значков, обычно используемых инженерами. От транзисторов до логических элементов — вы найдете значки, соответствующие международным стандартам. Наши значки сгруппированы в разные семейства символов, описанные ниже.
Символы электрических схем
Электрические символы являются наиболее часто используемыми символами в схемах электрических цепей. Усилители (обозначенные треугольниками) увеличивают выходной сигнал в вашей схеме. Конденсаторы (параллельные линии) накапливают энергию в вашей системе, а резисторы (зигзагообразные линии) уменьшают ток. Все студенты, изучающие электротехнику, должны ознакомиться с этими тремя формами, поскольку они повсеместно используются в принципиальных схемах. В Lucidchart просто наведите указатель мыши на фигуру, чтобы увидеть ее название. Вы также можете искать фигуру (например, лампочку), используя наш Iconfinder и функцию результатов поиска изображений Google, чтобы получить больше вариантов изображения формы.

Символы схемы источника питания
Используйте символы источника питания для обозначения переменного и постоянного тока на принципиальной схеме. Lucidchart имеет простые в использовании диалоговые окна, позволяющие переключать направление значков положительного и отрицательного заряда, а также ориентацию и метку напряжения. Вы также можете выделить свою принципиальную схему, добавив цвет заливки всего одним щелчком мыши.

С Lucidchart можно быстро и легко строить диаграммы. Начните бесплатную пробную версию сегодня, чтобы начать создавать и сотрудничать.
Составьте принципиальную схему
Символы схемы транзистора
В отличие от символа резистора, символ транзистора используется для обозначения усиления или переключения мощности. Существует три основных типа транзисторов: биполярные транзисторы (BJT), полевые транзисторы с переходным затвором (JFET) и полевые транзисторы на основе оксидов металлов (MOSFET). Каждый тип имеет свои уникальные преимущества и недостатки. BJT имеют высокую крутизну, тогда как MOSFET превосходны при низких напряжениях. Полезным мнемоническим приемом для запоминания того, какие транзисторы являются PNP (положительный-отрицательный-положительный), а какие — NPN (отрицательный-положительный-отрицательный), является «не указывать» для NPN и «гордо указывать» для PNP.

Символы схемы реле
Реле образуют переключатели в вашей электрической цепи. В Lucidchart есть четыре основных типа обозначенных символов реле. Они включают в себя как полное имя, например. Single Pole Single Throw и его аббревиатура — в данном случае SPST. Вы можете легко повернуть реле или любой другой значок в Lucidchart, чтобы он соответствовал параметрам вашей принципиальной схемы.

Символы схемы логических элементов
Логические элементы выполняют логические функции (т. е. «и», «не и» или «исключающее или») на одном или нескольких входах для создания одного выхода. Lucidchart имеет значки логических вентилей в международном стиле, включая инвертор. Вы также можете выбрать один из нескольких типов шлепанцев.

Вольтметры, символы заряда, волны и многое другое
Наша библиотека «Разное» дает вам еще больше возможностей для настройки. Если вы когда-нибудь делали батарейку с питанием от картофеля для научной ярмарки в начальной школе, вы знакомы с вольтметрами. Вы также можете перетащить на холст амперметр, контакт инвертора и символ электрического заряда.
Дополнительные ресурсы
Как создать принципиальную схему
Ищете ли вы транзисторы, реле, усилители или источники питания, в Lucidchart есть символы цепей, необходимые для создания точной принципиальной схемы. Регистрация бесплатна, так что начните сегодня!
Хотите сделать схему своими руками? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.
Составьте принципиальную схему
Электрические и электронные символы и значения
1. Что такое электрические и электронные символы?
Если вы новичок в электронике и электрическом планировании, то первое, что вам нужно изучить, это схема или принципиальная схема. И чтобы сделать это, вы должны узнать о схематических обозначениях. Электрические символы и Электронные символы — это те символы, которые используются для чертежей принципиальных схем. Здесь мы представили эти электрические символы в виде таблицы, где вы найдете каждый символ со своей семьей.
Источник изображения: EdrawMax Online
2. Общие электрические и электронные символы
Поскольку мы рисуем любую принципиальную схему, мы не можем нарисовать фактические компоненты или часть, которая нам нужна для создания схемы.
Поэтому, чтобы преодолеть эту проблему, мы используем электронные символы, потому что их легко рисовать, и это упрощает схему. Ниже приведен список наиболее часто используемых электрических символов.
2.1 Электрические символы
Символы проводов
Символ Имя Описание
Электропровод Это символ, который используется для обозначения провода.
Подключенные провода Этот символ представляет собой пересечение проводов.
Не подключать провода Этот символ показывает, что провода не соединяются при пересечении.
Символы переключателей
Символ Имя Описание
Переключатель SPST Это символ переключателя, который отключает ток при размыкании.
Переключатель SPDT Этот символ переключателя выбирает между двумя соединениями.
Кнопка (НО) Это символ, обозначающий мгновенный выключатель — нормально разомкнутый.
Кнопочный переключатель (НЗ) Это обозначает символ мгновенного выключателя — нормально замкнутый.
DIP-переключатель Это символ DIP-переключателя, который используется для встроенной конфигурации.
Реле
Символ Имя Описание
Реле SPST Это показывает символ реле, которое замыкает соединение электромагнитом.
Реле SPDT Это показывает символ реле, которое размыкает соединение электромагнитом.
Заземление
Символ Имя Описание
Земля Земля Этот символ используется для обозначения нулевого потенциала и защиты от поражения электрическим током.
Заземление Этот символ показывает провод, подключенный к шасси цепи.
Цифровая земля Это относится к опорному напряжению цифро-аналогового если.
Катушки индуктивности
Символ Имя Описание
Индикатор Символ катушки/соленоида, создающего магнитное поле.
Индуктор с железным сердечником Это символ индуктора с железным сердечником, который включает в себя железо.
Переменный индуктор Это катушка или соленоид с переменным магнитным полем.
Двигатель и трансформатор
Символ Имя Описание
Мотор Символ двигателя, преобразующего электрическую энергию в кинетическую.
Трансформатор переменного тока Трансформатор изменяет напряжение переменного тока с высокого на низкое или с низкого на высокое.
Посмотрите это видео, чтобы узнать больше о символах схемы электроснабжения. Если видео не воспроизводится, посетите его на YouTube.
2.2 Символы электроники
Электронный символ — это пиктограмма, используемая для представления различных электрических и электронных устройств или функций, таких как провода, батареи, резисторы и транзисторы, на принципиальной схеме электрической или электронной цепи.
Электронные символы также известны как схемы символов, потому что они используются в схемах электронных схем.
Сопротивление
Символ Имя Описание
Переменное сопротивление Это символ регулируемого резистора с двумя выводами.
Потенциометр Это символ регулируемого резистора с 3 выводами.
Подстроечный резистор Это символ подстроечного резистора, также известного как предустановленный резистор.
Термистор Это символ терморезистора, сопротивление которого изменяется при изменении температуры.
Фоторезистор Это символ фоторезистора — изменение сопротивления при изменении интенсивности света.
Диод
Символ Имя Описание
Диод Диод пропускает ток только в одном направлении — слева (анод) и справа (катод).
Стабилитрон Он позволяет току течь в одном направлении, но также может течь в обратном направлении, когда напряжение выше пробивного.
Диод Шоттки Диод Шоттки — это диод с малым падением напряжения.
варикап диод Это представляет варикап диод. Диод переменной емкости.
Светодиод Светодиод излучает свет, когда через него проходит ток.
Фотодиод Это символ фотодиода, который пропускает ток при воздействии света.
Конденсатор
Символ Имя Описание
Конденсатор Конденсатор используется для накопления электрического заряда. Он действует как короткое замыкание с переменным током и разомкнутая цепь с постоянным током.
Переменный конденсатор Символ представляет регулируемую емкость.
Источники
Символ Имя Описание
Источник напряжения Это символ источника напряжения, который генерирует постоянное напряжение.
Источник тока Это символ Источника тока, который генерирует постоянный ток.
Источник переменного напряжения Этот символ указывает на источник переменного напряжения.
Батарейная ячейка Это символ использования одной ячейки для генерации постоянного напряжения.
Батарея Это символ батареи, представляющей собой комбинацию двух или более элементов.
Управляемый источник напряжения Это символ источника постоянного напряжения, который дает регулируемое напряжение на выходе.
Управляемый источник тока Он представляет собой управляемый источник тока, который дает управляемый ток на выходе.
Символы счетчиков
Символ Имя Описание
Вольтметр Это символ, который показывает вольтметр, который используется для измерения напряжения.
Амперметр Он представляет собой амперметр, работа которого заключается в измерении тока в цепи.
Омметр Это символ омметра, который необходим для измерения сопротивления резистора.
ваттметр Это представляет собой измеритель мощности, который показывает потребляемую мощность.
Символы преобразователя и усилителя
Символ Имя Описание
Операционный усилитель Эта операция дает входной сигнал Amplify.
Аналого-цифровой преобразователь Это символ ATD, преобразующий аналоговый сигнал в цифровые числа.
Цифро-аналоговый преобразователь Это символ DTA, который преобразует цифровые числа в аналоговые сигналы.
Символы транзисторов
Символ Имя Описание
Биполярный транзистор NPN Это позволяет протекать току, когда высокий потенциал находится в основании (середине).
Биполярный транзистор PNP Это позволяет протекать току, когда низкий потенциал находится в основании (середине) символа.
Транзистор Дарлингтона Состоит из 2-х биполярных транзисторов. Имеет общий прирост произведения каждого прироста.
JFET-N транзистор Символ JFET N-канальный полевой транзистор.
JFET-P транзистор Это обозначение JFET P, транзистора с эффектом P-канала.
НМОП-транзистор Это условное обозначение MOSFET N-канального MOSFET-транзистора.
ПМОП-транзистор Это обозначение MOSFET P-канального MOSFET-транзистора.
Служебные символы
Символ Имя Описание
ЗУММЕР Издавать жужжащий звук, когда через него проходит ток.
Электрический звонок Это символ колокольчика, который звонит при активации.
Предохранитель Предохранитель отключается, когда ток превышает пороговое значение — используется для защиты цепи от больших токов.
Автобус Символ шины содержит несколько проводов. обычно для данных/адреса.
Громкоговоритель Преобразование электрического сигнала в звуковые волны.
Микрофон Микрофон Преобразует звуковые волны в электрический сигнал.
Лампа/лампочка Это символ лампы, которая светится, когда через нее проходит ток.
Логические элементы и символы мультиплексора
Символ Имя Описание
Не ворота Это символ НЕ Врат. Выход 1, когда вход 0.
И Ворота Это символ Врат И. Выход 1, когда оба входа равны 1.
Ворота И-НЕ Это показывает вентиль И-НЕ, который выводит 0, когда оба входа равны 1. (НЕ + И).
ИЛИ Ворота Этот символ показывает или Gate, который выводит 1, когда любой вход равен 1.
XOR-ворота Символ XOR Gate, который выводит 1, когда входы разные. (Эксклюзивный или).
Мультиплексор Символ мультиплексора. Подключите выход к выбранной входной линии.
DE-мультиплексор Это показывает мультиплексор DE. Подключите выбранный выход к входной линии.
Оптопара Это показывает оптопару. Оптопара изолирует соединение с другой платой.
2.3. Таблица электрических символов и PDF
Мы создали файл Electrical Symbols Chart для печати в формате PDF, который вы можете скачать и распечатать, если хотите получить краткий справочник. Вы можете скачать файл, нажав на изображение ниже.
Щелкните изображение, чтобы загрузить таблицу электрических символов в формате PDF
3. Советы экспертов по использованию символов электрических схем
Таким образом, в восходящей таблице показаны все символы электрических схем и электронные символы, которые необходимы для создания принципиальной схемы, с их названием и описанием. Теперь вы можете легко нарисовать любую электрическую схему с помощью этого символа.
Вот советы по использованию этих символов.
3.1 Используйте профессиональный инструмент для построения электрических схем
Если вы хотите максимизировать свою эффективность и создавать визуально привлекательные диаграммы, рассмотрите возможность использования EdrawMax Online. Откройте EdrawMax Online и сначала перейдите в библиотеку, затем нажмите на файл Electrical. Там вы получите названия всех компонентов, выберите, что вам нужно взять.
3.2 Настройка символов или импорт символов
Если вы не нашли нужный символ в этой библиотеке символов EdrawMax, вы также можете использовать линии и другие инструменты рисования для создания символов или просто загрузить свой символ в библиотеки.
Вот видео, чтобы узнать, как настроить символы и библиотеки в EdrawMax.
4. Дополнительные вопросы об электрических символах
1. Какие основные электрические символы?
В электротехнике обычно используются пять символов: переключатель, провод, контактор, двигатель, трансформатор. Эти символы можно использовать на любых электрических чертежах. Переключатели используются для ВКЛ/ВЫКЛ любой цепи управления. Контакторы используются для ВКЛ/ВЫКЛ любого электрического оборудования с помощью электрических сигналов. Провод используется для соединения одного электрического компонента с другим. Двигатель является основным символом в электротехнике, который используется для вращения любого оборудования. Трансформатор — это оборудование, которое используется для преобразования напряжения ВВЕРХ/ВНИЗ.
2. Зачем нам нужна электрическая схема?
Если нам нужно сделать стартер для работы любого двигателя, нам нужна однолинейная схема стартера. В стартовом розыгрыше указаны все символы компонентов. По чертежу электрик без труда разберется в его разводке для установки любого пускателя. При устранении неполадок роль электрической схемы очень важна, потому что без чертежа очень сложно определить проблему.
3. Что такое электрическая однолинейная схема?
Определение электрической однолинейной схемы — это электрическая схема или чертеж электрической системы, который представляет собой компонент системы электроустановки. В электротехнике иногда ее называют однолинейной схемой. Это чертеж проводки любого электрооборудования. Точное подключение электрической цепи не показано.
5. Вывод
Прочитав это руководство, вы сможете больше узнать о электрические символы и значения. Если вы ищете умный и удобный инструмент для создания электрических схем, то EdrawMax Online будет идеальным выбором. Это интуитивно понятный инструмент для создания диаграмм, который предлагает широкий спектр библиотек и шаблонов для создания более 280 различных типов диаграмм в одном месте. Вы можете легко получить все типы электронных и электрических символов и создать все виды электрических схем и проводки. Получите быстрый старт с примерами электрических схем прямо сейчас.
EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox
ПОПРОБУЙТЕ ОНЛАЙН
EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня
СКАЧАТЬ СКАЧАТЬ СКАЧАТЬ
СКАЧАТЬ
Урок Видео: Символы и схемы
Расшифровка видео
В этом видео мы говорим о условные обозначения и схемы.
Когда мы начнем, давайте сначала поговорим немного о том, почему существуют такие символы и такие диаграммы. Представьте, что вы проектируете дом и что, как часть работы, вы должны были описать, как именно дом использовал бы электричество. Ты собирался строить планы и затем передайте их строителям дома. Скажи, что ты что-то придумал это выглядит так. Вопрос в том, будут ли строители дома быть в состоянии понять этот эскиз, а затем создать то, что он показывает?
Мы видим, что если есть согласованные соглашения о том, как будут выглядеть различные части электрической цепи например, есть гораздо больше шансов понять, что происходит. И это, собственно, наша тема, понимание схемных обозначений и условных обозначений на схемах.
Скажем, мы начинаем с это. То, что мы видим, это петля провод и ничего больше. Нет ничего питающего Текущий. Резисторов нет. В этом нет ничего схема. Это просто петля дирижирования провод. Обратите внимание, что мы рисуем это провод по прямой линии из одной точки в другую. Мы имеем в виду, что мы могли бы рисовать соединения между точками в нашей схеме, как это может выглядеть провод в реальная жизнь. Но конвенция, как для аккуратность, а также ясность, заключается в том, чтобы провода выглядели вот так.
Теперь, как мы сказали, как есть, это не очень захватывающая схема. ток не течет и ничего не происходит, потому что нечем питать ток. Нам нужен электродвигатель сила, ЭДС, чтобы подтолкнуть заряд вперед. И это устройство предназначено для только то. Он предназначен для подачи тока в схема. Имя для этого устройства может быть немного сюрприз. В повседневной жизни мы часто обращаемся к это как аккумулятор. Но на самом деле аккумулятор — это то, что формируется, когда мы соединяем несколько этих отдельных единиц вместе. Сами по себе каждый из этих единицы, которые используются для соединения для создания батареи, называются ячейкой. Таким образом, имя для одной единицы обеспечением электродвижущей силы является ячейка. Но когда мы связываем несколько ячеек вместе, чтобы создать сложный эффект, который называется батареей.
Причина, по которой мы влезаем в это, заключается в том, что символ, электрический символ, для ячейки отличается от символа для батарея. Как мы уже упоминали, ячейка относится к единое целое. Если бы мы поместили клетку в Схема, которую мы имеем здесь, этот символ ячейки будет выглядеть так. Мы видим, что один из этих параллельные прямые длиннее других. А более длинная линия указывает на положительный конец клетки. Если же мы возьмем нашу ячейку и начать связывать с ней другие ячейки, создающие батарею, затем символ цепи, представляющий это, будет другим. Мы сказали, что батарея количество клеток, соединенных вместе. И этот символ получает эту идею через. Это показывает нам, что существует по крайней мере здесь задействованы две клетки и, возможно, больше. Поэтому каждый раз, когда вы видите этот символ на диаграмма, которая указывает на ячейку. С другой стороны, этот символ обозначает цепочку ячеек, то есть батарею.
Тогда у нас есть источник электродвижущая сила в этой петле провода. Это означает, что ток начнется течь. Обычный ток начнет двигаться в направлении против часовой стрелки. Когда он путешествует по замкнутому петля, этот ток встретится с любыми элементами цепи, которые могут быть. Один из наиболее распространенных элементов, которые мы найти на принципиальных схемах это то, что называется резистором. Как следует из названия, функция Резистор должен сопротивляться протеканию тока в цепи. И символ резистора в схема выглядит так.
Может быть, однажды ты случается пересечь принципиальную схему, которая показывает вам элемент, подобный этому. Этот элемент может выглядеть незнакомый. Но на самом деле это другой способ символизирующий резистор. Эти два символа полностью эквивалентны друг другу. Они означают одно и то же. Когда вы видите сопротивление резистора символ, который выглядит как эти зубы акулы, не важно точное количество линии вверх и вниз, которые имеет символ. В этом есть вариация соглашение. Просто, признавая, что это так выглядит как акулий зуб означает, что там есть резистор в схема.
Теперь, прежде чем мы пойдем дальше, полезно знать, что иногда символы на принципиальной схеме имеют метки на их. Например, если резистор мы работали, имели определенное значение сопротивления, скажем, 10 Ом, мы могли видеть, что напечатан над символом резистора. Точно так же, если бы наша батарея имела конкретное напряжение питания, скажем, 25 вольт, мы можем увидеть, что написано выше, что символ. Иногда эти дополнительные метки есть, а иногда и нет. Но, в любом случае, мы будем знать сейчас что они имеют в виду.
Когда мы рассматриваем резисторы в цепи, они часто проявляются как источники света. Например, лампа накаливания это резистор в цепи. Что, если мы хотим указать, что этот конкретный резистор не был в порядке. резистор, а на самом деле была лампочка, что-то что может загореться. Символ для этого выглядит как это. Это символ, указывающий на лампочка в электрической цепи. Итак, у нас есть эта лампа. А с лампочкой в цепи как показано, он будет освещен.
Но что, если мы хотим создать контроль за этой лампочкой, переключатель, чтобы он мог быть включен или выключен. Символ переключателя, когда он открытый выглядит так. И это ясно показывает, что текущий теперь перестает течь через этот цикл. И поэтому все в нем, что требует тока не будет питаться. Это символ открытого выключатель. И если мы хотим закрыть переключатель и так завершите цепь снова, символ для этого выглядит так.
Теперь этот ток снова течет, что, если мы хотим измерить этот ток. Мы бы сделали это с помощью устройства называется амперметр. Символ для этого выглядит как это 𝐴 с кружком вокруг него. Теперь у нас есть возможность измерьте ток в этой цепи. Что, если бы мы захотели выяснить напряжение, разность потенциалов на нашей лампочке? В этом случае мы прикрепили бы вольтметр параллельно лампочке. Аналогично символу для амперметр, для вольтметра это круг со знаком 𝑉 внутри.
Теперь, когда мы измеряем количество в этой схеме, скажем, мы хотим ограничить цепь так, чтобы, если ток превышает определенное значение, все это выключится. В этом случае мы устанавливаем то, что называется предохранитель в цепи. Это устройство, которое ломается, когда ток в нем превышает определенное значение. Поломка предохранителя означает, что больше нет замкнутого контура для прохождения тока, и вся цепь выключается. Символ предохранителя обычно выглядит так. Это коробка с работающей схемой через это.
Допустим, в дополнение к нашему предохранитель, мы еще хотели установить в эту цепь вентиль, чтобы ток мог только течь в одном из двух направлений. Электрический компонент, который делает что называется диод. Это только позволяет току течь через него в одном направлении. Вот это символ диод. И мы можем сказать, каким образом это позволяет ток течь, глядя в направлении, которое указывает стрелка. Как устроен этот диод, позволяет току течь против часовой стрелки, но не по часовой стрелке направление. Это заблокировало бы любую текущую попытку чтобы двигаться таким образом.
Теперь представим, что вместо имея здесь в нашей схеме предохранитель, мы хотим заменить его резистором, но не просто любой заказ. резистор. Ставим резистор изменяется в зависимости от окружающей среды. Есть несколько разных сортов этого типа резистора. Один тип называется термистор. Это резистор, сопротивление которого значение зависит от его температуры. Символ термистора хорош потому что мы начинаем с символа резистора, как мы видели раньше, а затем проведите через него такую линию с небольшой полоской на конце. Это символ для термистор, то есть резистор, значение сопротивления которого зависит от его температура.
Но есть еще один параметр, который значение сопротивления может зависеть от. Это свет, падающий на резистор. Этот компонент называется светозависимый резистор или LDR, для краткости. Обратите внимание, что он начинается с Затем основной символ резистора окружает его кружком. И тогда у нас есть эти стрелки на него указывает падающий свет на резистор.
Пока мы говорим о теме электрические компоненты и свет, возвращаясь к нашему диоду, один вид диода — это Тип, который излучает свет, называется светоизлучающим диодом или светодиодом. Символ для этого также включает в себя круг вокруг основного электрического компонента. И на этот раз стрелки указывают этот свет покидает устройство, потому что оно излучает свет, а не светозависимый резистор, поглощающий свет. Но, возвращаясь к нашему резистору, в в данном случае светочувствительный резистор, резистор другого типа, обозначенный по-другому, это тот, который просто называется переменным резистором. Это символизируется с помощью обычный символ резистора, а затем добавление диагональной стрелки поверх него. Переменный резистор – это резистор, который может быть настроены, возможно, вручную, чтобы значение сопротивления было отрегулировано.
Кстати, этот символ диагональная стрелка для представления переменной является общим символом для электрических составные части. Если мы поместим ту же стрелку сверху символ какого-либо другого компонента, который можно было бы изменить, скажем, батареи, тогда будет указывать на переменную батарею. Есть еще символы для электрические схемы, которые мы могли бы изучить. Но это хороший набор для начала с. Теперь, когда мы рассмотрели эти символов, давайте попрактикуемся в их использовании на паре примеров.
На схеме показаны четыре контура символы. Какой символ представляет переменную резистор?
Здесь мы видим четыре символа показано. И нам говорят, что один из них представляет собой переменный резистор в цепи. Вспомним, что означают символы схемы это действительно задача на запоминание. Давайте просто начнем сверху и запомните, что представляет собой каждый из этих символов.
Вариант А показывает нам символ для электрический предохранитель. Это устройство, используемое для ограничения максимальный ток, проходящий через цепь. В варианте Б мы признаем рисунок акульего зуба этого символа говорит нам, что это резистор. Вариант C подобен варианту B. Но мы видим, что он имеет дополнительные диагональная стрелка проходит через резистор. Это говорит нам о том, что значение этот резистор можно менять. Это переменный резистор. Тогда наш ответ — вариант C. Это показывает нам символ для переменный резистор.
Хотя ради интереса давайте рассмотрим, какой вариант D нам показывает. Мы видим, что иногда резистор представлено с помощью этого прямоугольника, а иногда это представлено с помощью акульего зуба шаблон. Представления эквивалент. И какой из них мы используем, зависит только от о каком соглашении мы узнали. В любом случае, эта линия с наклоном прохождение через резистор указывает на то, что это термистор, резистор сопротивление которых зависит от температуры. Наш ответ, хотя и вариант ответа C. Это символ, который представляет переменный резистор.
Давайте взглянем на секунду вопрос, связанный с символами схемы.
На схеме показана электрическая схема. Сколько светодиодов схема содержит? Сколько термисторов схема содержит? Сколько вольтметров схема содержит?
Глядя на эту схему, мы видим на самом деле он представляет собой электрическую цепь с рядом электрических компонентов в Это. Чтобы ответить на эти вопросы о том, сколько определенных компонентов находится в цепи, нам нужно знать, что эти компоненты выглядят как символы. Другими словами, чтобы ответить сколько светодиодов в этой схеме, нам нужно знать условное обозначение для светоизлучающего диода. И аналогично для термисторов как а также вольтметры, нам нужно знать символы для каждого из этих компонентов. Как только мы вспомним символы, просто вопрос подсчета количества раз, когда этот символ появляется в схеме в диаграмма.
Итак, начнем с нашего первого вопрос, сколько светодиодов содержит схема? Светодиод – это, прежде всего, все, диод, символ которого выглядит так. И когда этот диод излучает свет, мы измените символ, чтобы вокруг него был круг с двумя стрелками, выходящими из круга. Таким образом, вопрос становится, глядя на нашей принципиальной схеме, сколько раз мы видим этот символ? Глядя на схему, мы видим это появляется здесь, один раз, а затем здесь. Это другое время. Вот этот символ выглядит немного похоже на светодиод. Но не хватает уходящих стрел круг. Эти стрелки указывают на свет излучается. Так что это не считается светодиод в цепи. Итак, у нас есть два светодиоды в этой схеме. И мы запишем это как наше отвечать.
Следующий вопрос касается количество термисторов, содержащихся в цепи. Помните, что термистор — это резистор, сопротивление которого зависит от его температуры. Распространенный способ символизировать термистор такой. Он начинается с основного резистора символ, а затем добавляет к ней диагональную линию с небольшим наклоном. Оглядываясь назад на нашу схему, мы видим несколько похожий символ прямо здесь. Но этот символ имеет диагональ стрелка над резистором, тогда как символ термистора немного отличается. В общем, мы не видим термисторы в этой цепи. Так что мы запишем это как наш отвечать.
И, наконец, мы хотим знать, как в этой схеме много вольтметров. Вспоминая символ для вольтметр, это круг с 𝑉 в нем. Наша схема имеет круг с 𝐴 в этом. Но это амперметр, прибор для измерять ток, а не вольтметр. Мы не видим ни одного из них в схема показана. Итак, еще раз записываем ответ ноль.
Тогда в этой электрической цепи есть два светодиода, термисторы нуля и вольтметры нуля.
Подведем итог тому, что мы узнали пока что о схемных обозначениях и схемах. На этом уроке мы увидели, что клетка, обозначенная таким образом, является единственным блоком, из которого состоит батарея, обозначенная таким образом. сделан. Мы также видели, что резистор, очень общий элемент в электрических цепях, можно представить таким образом, используя то, что мы называется узором акульего зуба или таким образом. И вместе со всем этим мы узнали куча схемных символов. Мы также выучили символы для предохранителя, термистора, разомкнутого выключателя, светозависимого резистора, переменного резистор, диод, светодиод, лампочка, амперметр и вольтметр. Это все символы схемы, которые мы узнали и теперь можем использовать.
Знать определение, типы, диаграммы, схемы
Дом »Физика
Шашанк Рангувар | Обновлено: 30 июня 2022 г., 11:11 IST
0
Сохранить
Скачать публикацию в формате PDF
Электрические символы — это визуальное представление электронных элементов. Эти символы помогают нам понять конкретный электронный инструмент в электрической цепи. Электрические символы могут определяться как национальными, так и международными стандартами. Эти символы обозначают только компоненты электрических цепей и не определяют функции этих электрических приборов.
Читайте дальше, чтобы узнать больше об электрических символах, их типах, определениях, схемах, символах и их использовании на принципиальных схемах, а также о некоторых часто задаваемых вопросах.
Электрические символы
В общем, электрический символ представляет собой небольшое изображение, которое используется для представления электрической или электронной функции или устройства. Их также называют символами цепи или схематическими символами, поскольку они используются в электрических схемах и схемах.
Типы электрических символов
Существует множество электрических и схемных символов, которые используются по всему миру. Хотя они в большинстве случаев стандартизированы, что означает, что один и тот же электронный символ используется в разных странах, мы все же можем найти некоторые международные различия в этих символах.
Обозначение провода
Обозначение провода — это обозначение провода, присутствующего в электрической цепи. В основном существует три типа символов проводов, которые упомянуты ниже.
Электрический провод: Электрический провод представляет собой одножильный медный провод, который обычно представляет собой цилиндрический гибкий стержень или металлическую жилу, по которой протекает электрический ток.
Подключенный провод: Это провода, которые остаются подключенными в электрической цепи и по которым легко протекает ток. Поскольку они работают как среда для потока тока из одной точки в другую.
Неподключенный провод: Иногда на схемах встречаются провода, которые не соединены, но перекрывают друг друга. Чтобы показать, что горб создается над проводом. На изображении ниже показан «неподключенный» провод.
Символ заземления
Его можно определить как контрольную точку в цепи, которая называется землей и имеет напряжение 0 В. Существует три типа символов заземления, которые указаны ниже:
Заземление Заземление: Этот символ изображает точку в электрической цепи, которая показывает измерение напряжения, общий обратный путь для электрического тока или заземление, которое представляет собой прямое соединение электрической цепи с землей.
Общая земля: Этот символ обозначает напряжение источника цифровых логических ИС, что означает, что аналоговые сигналы не связаны с этой эталонной плоскостью.
Заземление шасси: Это металлический корпус, в котором заключены некоторые электрические устройства. Шасси необычно подключено к зеленому проводу заземления линий электропередач, присутствующих в наших домах.
Символ лампочки
Это символ лампочки в электрической цепи. Он используется в качестве источника света и для демонстрации наличия электрического тока в цепи, поскольку он светится, когда ток течет по цепи.
Резистор Обозначение
Резистор — это устройство, которое используется для сопротивления протеканию тока через цепь. На принципиальной схеме есть пять типов символов резисторов, все они упоминаются следующим образом.
Резистор: Это устройство, которое используется для сопротивления протеканию тока в электрической цепи. Его символ изображен ниже.
Потенциометр: Это трехвыводной резистор со скользящим или вращающимся радиусом действия, который становится регулируемым делителем напряжения. Обозначается следующим символом.
Переменный резистор или реостат: Переменный резистор или реостат — это резистор, электрическое сопротивление которого можно регулировать в соответствии с потребностями цепи. Он изображается следующим символом в электрической цепи.
Термистор: Это тип резистора, сопротивление которого зависит от температуры и работает в соответствии с ней. Он обозначается символом, показанным ниже.
Фоторезистор: Это резистор, который зависит от света, и его сопротивление уменьшается, когда он получает свет. Обозначается следующим символом.
Символ конденсатора
Эти символы обозначают наличие конденсатора в цепи. В основном существует три типа символов конденсатора, которые перечислены ниже.
Конденсатор: Это устройство, которое накапливает электрическую энергию в электрическом поле. Символ ниже показывает его присутствие в цепи.
Поляризованный конденсатор: Это конденсатор, анод которого изготовлен из металла, который в процессе анодирования образует на нем изолирующий оксидный слой. Он изображается следующим символом на принципиальной схеме.
Переменный конденсатор: Это тип конденсатора, емкость которого можно намеренно и многократно изменять механическими или электрическими средствами. Его символ показан ниже.
Символы счетчиков
Существует два типа символов счетчиков, которые упомянуты ниже.
Вольтметр: Это устройство, используемое для измерения электрического потенциала в цепи. Он отображается нижеприведенным символом.
Амперметр: Это устройство, которое используется для измерения электрического тока в цепи. На изображении ниже показан символ амперметра.
Гальванометр: Это устройство, которое используется для измерения электрического тока в электрической цепи. На изображении ниже показаны его символы на принципиальной схеме. Поскольку он имеет два символа, любой из них может использоваться для обозначения гальванометра.
Символы диодов
Существует много типов символов диодов, которые используются в цепи. Но лишь некоторые из них, которые обычно используются в принципиальных схемах, упомянуты ниже.
Простой диод: Это полупроводниковый прибор с двумя выводами, пропускающими ток только в одном направлении. Он отображается символом ниже
Стабилитрон: Это диод, который позволяет току и электричеству течь в обратном направлении, или, можно сказать, он позволяет току течь в обоих направлениях, когда он достигает определенное напряжение, известное как напряжение Зенера. Он отображается символом ниже.
Символы транзисторов
Это полупроводниковое устройство с тремя выводами, которое используется для включения электрических сигналов в цепи. Есть в основном два типа биполярных транзисторов, которые обычно используются в схеме. Оба они упомянуты ниже.
Транзистор NPN: Это тип транзистора, в котором один материал P-типа находится между двумя материалами N-типа. Его символ показан на изображении ниже.
Транзистор PNP: Это тип транзистора, в котором один материал N-типа находится между двумя материалами P-типа. Символ показан на диаграмме ниже.
Символ логического элемента
Существует три типа символов логического элемента, которые описаны и упомянуты ниже.
Логический элемент И или И-НЕ: Вентиль И дает значение единицы, только если все операнды равны единице, в противном случае он имеет нулевое значение. Принимая во внимание, что вентиль И-НЕ дает нулевое значение, только если все операнды имеют значение один, а в противном случае он имеет значение один.
Вентиль ИЛИ или НЕ-ИЛИ: Вентиль ИЛИ дает значение единицы, если хотя бы один операнд имеет значение единицы, в противном случае он дает значение ноль. Принимая во внимание, что вентиль НЕ-ИЛИ дает значение единицы, если все операнды имеют нулевое значение, а в противном случае он имеет нулевое значение.
Вентиль XOR или NOT: Вентилятор XOR — это цифровой логический вентиль, который дает истинный выходной сигнал, когда количество истинных входов, введенных в него, нечетно. Принимая во внимание, что вентиль НЕ — это логический вентиль, выполняющий логическое отрицание.
Логический элемент исключающее ИЛИ: Это вентильный элемент исключающее ИЛИ, который состоит из объединения вентиля исключающее НЕ с вентилем исключающее ИЛИ.
Все ворота показаны на изображении ниже.
Использование электрических символов
Электрические символы в основном используются для представления электронных устройств в виде символов на схеме, с помощью которых мы можем легко понять их на принципиальной схеме
Вы также можете ознакомиться с другими интересными Темы по физике тоже. Теперь вы можете изучить каждую концепцию и успешно сдать вступительные экзамены с помощью приложения Testbook. В этом приложении есть подробные заметки, а также серия пробных тестов, которые в основном ориентированы на национальные вступительные экзамены, такие как NEET, JEE, GATE и т. д. Загрузите приложение Testbook прямо сейчас и получите интересные предложения и преимущества при первой покупке.
Часто задаваемые вопросы об электрических символах
В.1 Какие символы обычно используются на электрических схемах?
Ответ 1 Обычно используемые символы на электрической схеме:
Провода,
Аккумулятор,
Лампочка,
Переключатель и
Конденсатор.
В.2 Почему мы используем электрические символы?
Ответ 2 Мы используем электрические символы для электрических чертежей. Так как без них мы не сможем легко и удобно рисовать принципиальные схемы.
В.3 Сколько существует электрических символов?
Ответ 3 Существует пять часто используемых электрических символов, но всего их около 1750.
Q.4 Являются ли символы цепей такими же, как электрические символы?
Ответ 4 Да, символы цепей такие же, как и электрические символы, поскольку оба представляют одно и то же на электрической схеме.
В.5 Являются ли электрические символы универсальными?
Ответ 5 Да, электрические символы универсальны, но в них все еще есть некоторые варианты от страны к стране.
Скачать публикацию в формате PDF
Больше на testbook.com
902 Определение: резистор2 , ценности, области применения и часто задаваемые вопросы
МОП-транзистор: конструкция, сигнал, типы, принцип работы, характеристики и применение
Интегральная схема: конструкция, схема, тип, тип, применение
Реостат: определение, конструкция, принцип работы, типы и применение
Реакция сцепления: определение, типы, механизм и применение
Элементы электрической цепи устанавливают плоские значки символы векторное изображение
Элементы электрической цепи устанавливают плоские значки символы векторное изображение
org/BreadcrumbList»>
лицензионные векторы
символы векторов
ЛицензияПодробнее
Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.
Тип лицензии определяет, как вы можете использовать этот образ.
Стд. Расшир.
Печатный / редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменять
Многопользовательский
Предметы перепродажи
Печать по запросу
Способы покупкиСравнить
Плата за изображение € 14,99 Кредиты € 1,00 Подписка € 0,69
Оплатить стандартные лицензии можно тремя способами. Цены евро евро .
Оплата с Цена изображения
Плата за изображение € 14,99 Одноразовый платеж
Предоплаченные кредиты € 1 Загружайте изображения по запросу (1 кредит = 1 евро). Минимальная покупка 30р.
План подписки От 0,69 € Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.
Способы покупкиСравнить
Плата за изображение € 39,99 Кредиты € 30,00
Существует два способа оплаты расширенных лицензий. Цены евро евро .
Оплата с Стоимость изображения
Плата за изображение € 39,99 Оплата разовая, регистрация не требуется.
Навигация по записям
8 жильная витая пара. 8-жильная витая пара: виды цветовых схем для опрессовки и правила подключения
Схема защиты. Структурная схема релейной защиты трансформаторов: ключевые элементы и принципы работы
Похожие записи

21.11.2024 0
Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0
Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0
Гемангиома у новорожденных: причины, виды, лечение и профилактика
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Автолюбителям
Датчик
Лайфхаки
Преобразователь
Своими руками
Схемы
Усилитель
Разное
Карта сайта
© M-Gen
