Адаптер для hdd вместо дисковода. Установка SSD вместо DVD привода в ноутбуке: пошаговая инструкция

Как установить SSD вместо DVD привода в ноутбуке. Какой адаптер выбрать для замены привода на SSD. Пошаговая инструкция по установке SSD вместо дисковода. Какие настройки BIOS нужно сделать после установки.

Содержание

Зачем устанавливать SSD вместо DVD привода в ноутбуке

Установка твердотельного накопителя (SSD) вместо оптического привода в ноутбуке позволяет значительно увеличить производительность системы без необходимости покупки нового устройства. Основные преимущества такого апгрейда:

  • Ускорение загрузки операционной системы и программ в 4-5 раз
  • Увеличение объема быстрого накопителя
  • Возможность оставить старый HDD для хранения данных
  • Снижение шума и вибраций
  • Уменьшение энергопотребления

При этом большинство пользователей уже не нуждаются в DVD приводе, так как все данные можно скачать через интернет или хранить на внешних накопителях. Поэтому замена неиспользуемого привода на быстрый SSD — отличный способ модернизации ноутбука.


Какой адаптер нужен для установки SSD вместо DVD

Для установки SSD вместо оптического привода потребуется специальный адаптер, который называется OptiBay или HDD Caddy. При выборе адаптера нужно учитывать несколько важных параметров:

  • Толщина — бывают адаптеры 9,5 мм и 12,7 мм. Необходимо измерить толщину вашего DVD привода.
  • Интерфейс подключения — SATA или IDE. У большинства современных ноутбуков используется SATA.
  • Форм-фактор SSD — обычно 2,5 дюйма.

Также рекомендуется выбирать адаптер, совместимый с конкретной моделью вашего ноутбука. Это обеспечит идеальное соответствие по креплениям и разъемам.

Пошаговая инструкция по установке SSD вместо DVD привода

Процесс установки SSD на место оптического привода включает следующие этапы:

  1. Отключите ноутбук от сети и извлеките аккумулятор.
  2. Открутите винты крепления DVD привода и аккуратно извлеките его.
  3. Снимите лицевую панель с кнопкой открытия привода.
  4. Установите SSD в адаптер и зафиксируйте его винтами.
  5. Прикрепите лицевую панель к адаптеру.
  6. Вставьте адаптер с SSD на место DVD привода и закрепите винтами.
  7. Подключите шлейф к разъему на адаптере.
  8. Закройте крышку ноутбука и подключите питание.

При необходимости дополнительно можно установить старый HDD в адаптер вместо SSD, а SSD поставить на место штатного жесткого диска для максимальной производительности.


Настройка BIOS после установки SSD

После физической установки SSD необходимо настроить BIOS ноутбука для корректной работы нового накопителя:

  • Зайдите в BIOS при загрузке ноутбука
  • Найдите раздел с настройками SATA-контроллера
  • Установите для порта, к которому подключен SSD, режим AHCI
  • Сохраните настройки и перезагрузите ноутбук

Режим AHCI обеспечит максимальную производительность твердотельного накопителя. После этого можно приступать к установке операционной системы на новый SSD.

Преимущества и недостатки установки SSD вместо DVD

Рассмотрим основные плюсы и минусы замены оптического привода на твердотельный накопитель:

Преимущества:

  • Значительное ускорение работы системы
  • Увеличение объема быстрого накопителя
  • Возможность использовать старый HDD для хранения данных
  • Снижение шума и вибраций
  • Уменьшение энергопотребления

Недостатки:

  • Отсутствие оптического привода в ноутбуке
  • Необходимость покупки внешнего DVD-привода при необходимости
  • Возможная потеря гарантии на ноутбук

В целом преимущества такого апгрейда значительно перевешивают недостатки для большинства пользователей.


Выбор SSD для установки вместо DVD привода

При выборе твердотельного накопителя для установки вместо оптического привода стоит обратить внимание на следующие характеристики:

  • Объем — оптимально 240-500 ГБ
  • Интерфейс — SATA III для максимальной скорости
  • Скорость чтения/записи — от 500 МБ/с
  • Надежность — ресурс записи от 100 ТБ
  • Энергопотребление — до 5 Вт

Хорошим выбором будут SSD от известных производителей — Samsung, Western Digital, Crucial. Перед покупкой убедитесь в совместимости накопителя с вашим ноутбуком.

Часто задаваемые вопросы

Можно ли установить SSD вместо DVD в любой ноутбук?

В большинство ноутбуков с оптическим приводом можно установить SSD через специальный адаптер. Но есть модели, где это невозможно из-за особенностей конструкции. Уточните совместимость для вашего ноутбука.

Нужно ли как-то дополнительно крепить SSD в адаптере?

Обычно SSD надежно фиксируется в адаптере с помощью винтов. Дополнительное крепление не требуется. Главное — правильно подобрать адаптер по размеру.


Сохранится ли гарантия на ноутбук после такой модернизации?

В большинстве случаев замена DVD привода на SSD приводит к потере гарантии, так как нарушаются пломбы. Уточните условия гарантии для вашей модели ноутбука.

Можно ли использовать старый HDD вместе с новым SSD?

Да, это один из оптимальных вариантов. SSD устанавливается на место штатного HDD, а HDD через адаптер ставится вместо DVD привода. Так вы получите и высокую скорость работы, и большой объем для хранения данных.

Заключение

Установка SSD вместо DVD привода — отличный способ модернизации ноутбука, позволяющий значительно повысить его производительность. При правильном подборе комплектующих и аккуратном выполнении всех этапов установки вы сможете получить существенный прирост скорости работы системы. Главное — внимательно изучить совместимость компонентов с вашей моделью ноутбука перед покупкой.


Как выбрать салазки для ноутбука

Каждый пользователь хотел бы установить на свой ПК современный SSD диск для лучшей продуктивности и более высокой скорости работы системы. Поставить твердотельный накопитель на компьютер невероятно просто, и сам процесс обычно не сопровождается какими-либо трудностями.

Кстати, ранее была похожая статья, но в ней мы устанавливали SSD вместо обычного жесткого диска, для этого всего лишь нужно было снять небольшую крышку на задней части корпуса, что не создает никаких трудностей.

Но установить SSD в ноутбук вместо DVD привода, гораздо сложнее, ведь его для начала нужно аккуратно разобрать. И у многих пользователей на этом этапе уже возникают трудности. Так давайте разберем весь процесс более подробно.

Что необходимо для установки?

Для начала следует ознакомиться с характеристиками вашего ноутбука чтобы понять, какие комплектующие нужно приобрести. Как показывает практика, в большинство современных моделей с CD приводом можно легко поставить дополнительный жесткий диск. Поэтому проблем возникнуть не должно.

Перед началом следует убедиться, что вы обзавелись всем необходимым для полноценной работы.

Вам потребуется:

  1. SSD накопитель с форм фактором 2.5”.
  2. Инструменты для того чтобы разобрать ноутбук. Так как головки всех винтов одинаковые, зачастую требуется маленькая крестовая отвертка.
  3. Пластмассовый медиатор, обычная банковская карта или любой другой подобный предмет для вскрытия корпуса. Главное чтобы он был без острых углов, чтобы не повредить шлейфа.
  4. Карман (переходник, салазки) для замены привода на 2.5”.

Отдельное внимание нужно обратить на последний пункт, поэтому давайте разберем его более подробно

Не удалось устранить проблему? Обратитесь за помощью к специалисту!

Как выбрать адаптер?

Размер дисковода бывает двух видов и отличается по своей толщине – 9,5мм и 12,7мм. Перед покупкой переходника, внимательно измерьте толщину вашего дисковода и только потом покупайте соответствующий адаптер. В противном случае, переходник SSD диска попросту не влезет в ноутбук на место DVD привода.

Также следует обратить внимание на интерфейс, с помощью которого подключается привод. Если интерфейс SATA, то используя адаптер с переходником на mSATA, вы легко поставите SSD вместо дисковода. Но если ваш DVD-привод подключается по IDE, а это устаревшая технология, то для подключения ССД вам потребуется переходник с IDE на SATA.

Как уже было сказано выше, адаптеры отличаются только толщиной, в то время как форма и ширина у них одинакова. В комплекте с переходником обычно идет одноразовая отвертка, винты для крепления винчестера и пластиковая крышка. Последняя нужна для установки на переходник, чтобы закрыть свободное пространство, которое образовывается после снятия дисковода.

Разборка ноутбука

После того, как мы приготовили все необходимое для замены и приобрели подходящий переходник для ССД, можно приступать к вскрытию ноутбука с последующей заменой привода.

Сделать это можно следующим образом:

Не удалось устранить проблему? Обратитесь за помощью к специалисту!

  1. Выключаем ноутбук и ждем, пока он полностью выключится.
  2. Переворачиваем и извлекаем батарею.

После того, как батарея будет отключена, нужно снять установленный жесткий диск.

Для этого:

  1. Откручиваем винты и снимаем крышку на другой от батареи стороне.
  2. Для того чтобы снять крышку необходимо поддеть ее и приподнять.

Под крышкой располагается винчестер и модули памяти. Нам нужно снять именно жесткий диск, так как на его место будет установлен твердотельный накопитель.

Если вы спросите, почему именно сюда мы устанавливаем ССД, а не вместо привода, то этому есть простое объяснение.

Когда скорость шины, к которой подсоединен жесткий диск быстрее (в данном случае жесткий диск подключен по SATA 3, в то время как у дисковода SATA 2), то SSD устанавливается на место HDD.

Чтобы правильно снять накопитель необходимо точно следовать следующей инструкции:

Не удалось устранить проблему? Обратитесь за помощью к специалисту!

  1. Откручиваем винты, с помощью которых он закреплен.
  2. Двигаем винчестер в левую сторону и аккуратно извлекаем его из корпуса.
  3. Затем вытаскиваем жесткий диск из крепежной рамки и откладываем в сторону. К нему мы еще вернемся.
  4. В крепежную рамку устанавливаем SSD накопитель.
  5. После этого устанавливаем наш старый винчестер в переходник. На нем есть небольшая инструкция по поводу того, как правильно закрепить винчестер.

Откладываем оба накопителя в сторонку, к ним мы еще вернемся.

Снятие верхней крышки

Теперь нам необходимо снять верхнюю крышку ноутбука, открутив все фиксирующие винты. Следует учесть тот факт, что они бывают разных размеров и обязательно нужно запомнить, откуда они были выкручены.

После того, как все винты будут откручены, дело остается за медиатором. Теперь необходимо отделить нижнюю и верхнюю часть ноутбука. Нужно быть предельно осторожным при вскрытии, так как большинство моделей обладают не надежными защелками, которые легко могут сломаться. Проверьте еще раз, все ли винты были откручены, иначе есть риск повредить корпус устройства.

Для снятия крышки нужно вставить медиатор в щель, которая находится между верхней и нижней крышкой, и медленно провернуть его, чтобы отщелкнуть защелки, находящиеся внутри корпуса. Начинать следует с передней части ноута, где располагаются световые индикаторы. Необходимо пройтись медиатором по периметру всего корпуса.

После того как вы отделите верхнюю крышку от нижней, ни в коем случае резко не поднимайте ее вверх. Обе части связаны шлейфами, и вы можете повредить их.

При работе с некоторыми устройствами не приходится отсоединять шлейфы, так как иногда заменить DVD привод получается без снятия верхней части устройства, что в значительной мере может сэкономить ваше время.

DVD-привод

Теперь откручиваем DVD-привод. Нам понадобится короткая отвертка, чтобы открутить шуруп, с помощью которого дисковод крепится к корпусу. После того, как он будет выкручен, можно без каких-либо проблем изъять привод.

Затем снимаем с DVD-дисковода пластмассовую крышку. Чтобы сделать это, его нужно открыть. Для этого потребуется скрепка или иголка. Находим на передней панели устройства небольшое отверстие и вставляем туда скрепку. После легкого нажатия каретка привода выедет из корпуса, и вы получите полноценный доступ к его нижней части и сможете без проблем отделить заглушку от каретки.

Как только заглушка будет извлечена, ее нужно будет поставить на переходник.

Далее снимаем с дисковода скобку, которая прикрепляет его к ноутбуку, и переставляем ее на наш переходник в то же место.

После этого устанавливаем адаптер на место ранее извлеченного нами привода и закручиваем крепящий винт.

Осталось перевернуть ноутбук нижней стороной и установить SSD диск на место старого HDD. Закрываем снятую в начале разборки крышку и закручиваем оставшиеся болты по периметру устройства, вставляем батарею.

Теперь ноутбук собран и готов к работе. Нами была проведена установка двух жестких дисков: старый HDD мы поставили в переходник и подключили вместо дисковода, а новый твердотельный накопитель вмонтирован на его место.

Программные настройки

Следующим этапом будет настройка Bios, а именно включение режима AHCI. Данный режим позволяет повысить скорость работы накопителя, в основном за счет преимуществ технологии NCQ. Также открываются и другие возможности, например, такие как горячая замена.

  1. Входим в Bios. Инструкция.
  2. Переходим в раздел «Main» и в опции «Configure SATA as» выставляем «AHCI». Название разделов могут отличаться в разных версиях Биоса, поэтому старайтесь искать похожие настройки.
  3. Сохраняем настройки «F10» и перезагружаем ПК.

Теперь вы знаете, как поставить ССД в ноутбук вместо старого DVD-дисковода, и сможете сделать это самостоятельно без каких-либо проблем, точно следуя нашей инструкции.

Кстати, полностью перенести систему без потери ее работоспособности можно с помощью специальных программ, например, таких как, Acronis Universal Restore, Macrium Reflect и других. Они обладают широким функционалом и помогут вам в сложившейся ситуации.

Тема полностью разобрана в этом видео

Профессиональная помощь

Если не получилось самостоятельно устранить возникшие неполадки,
то скорее всего, проблема кроется на более техническом уровне.
Это может быть: поломка материнской платы, блока питания,
жесткого диска, видеокарты, оперативной памяти и т.д.

Важно вовремя диагностировать и устранить поломку,
чтобы предотвратить выход из строя других комплектующих.

В этом вам поможет наш специалист.

Это бесплатно и ни к чему не обязывает.
Мы перезвоним Вам в течении 30 мин.

Приветствую! Давным давно у меня возникло желание сделать небольшой апгрейд своего старого ноутбука и вдохнуть в него новую жизнь. На данный момент лучшее, что можно сделать для моего старья — это добавить ОЗУ и заменить древний HDD на новый SSD. Так как ОЗУ у меня уже максимально возможные четыре гигабайта, замене подлежал жесткий диск. Современные SSD диски стоят дорого, а места много не бывает. Было решено старый диск установить на месте DVD привода. Установка, тесты, выводы — прошу под кат.

Купленный SSD диск Samsung 750 EVO на 250 Гбайт логично был установлен на место штатного HDD диска. Родной диск у меня был на 320 Гбайт, что не намного больше. Вариантов использования старого жесткого диска масса. Продать и отбить часть денег за покупку SSD, купить коробку с USB интерфейсом и использовать его как переносной диск или просто какой-то переходник или установить его на месте DVD привода, которым я уже давно не пользуюсь. Победив «жабу», было решено не продавать диск. Так как переносной HDD у меня уже имеется, то выбор пал на, так называемое, устройство Caddy или Optibay.

Технические характеристики

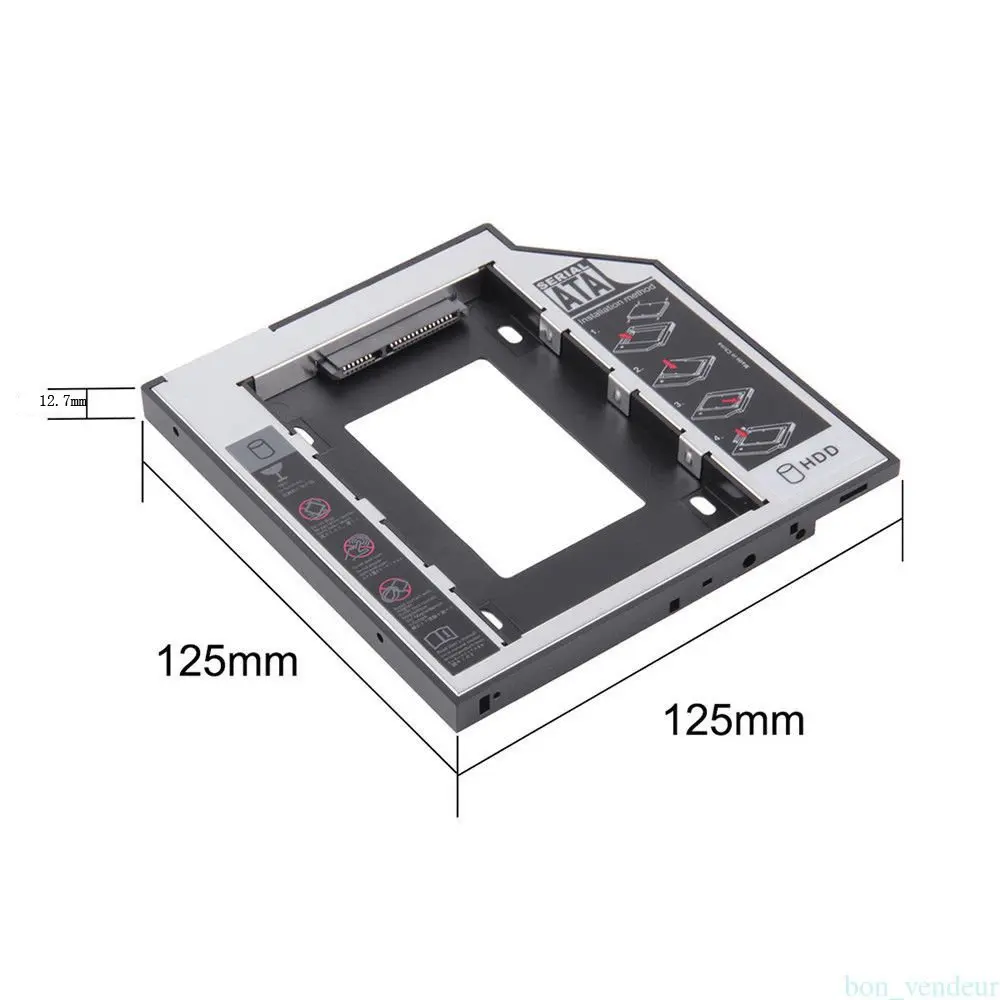

  • Стандарт толщины устройства: 12.7 мм
  • Интерфейс: SATA
  • Размер и интерфейс диска: SATA(2.5″)
  • Габариты: 12.6*12.7*1.27cm

Комплектация

  • Caddy — 1шт.
  • Отвертка — 1 шт.
  • Болтики — 8 шт.
  • Уплотнитель — 1 шт.

Само устройство крайне простое. По форме полностью повторяет стандартный DVD привод. Единственное, что нужно учитывать, так это толщину привода. DVD устройства для ноутбуков бывают двух размеров 9,5 мм и 12,7 мм. Так что настоятельно рекомендую перед приобретением «кармашка» достать свой DVD и измерить его толщину. Но если вам ну совсем не хочется лишний раз разбирать ноут, то можно воспользоваться поискомв сети и таким образом определить его размеры. Также не забудьте проверить, какой интерфейс использует ваш DVD.

Отвертка очень дешевая и не особо удобная, но если под рукой нет инструмента и хочется установить диск прямо сейчас, то со своей задачей она справится.

Болтики очень даже пригодились. Они помогают зафиксировать диск на своем месте, но не в традиционном стиле. Установку я опишу чуть позже. Резиновый, перфорированный брусок, скорей всего, служит для более надежной фиксации диска в кармашке и для уменьшения вибрации.

Разборка
Установка в ноутбук

Первым делом необходимо достать штатный привод вашего ноутбука. У каждого ноутбука это делается по-своему, но принцип один и тот же. В моем случае требовалось открутить крышку отсека, под котором находился болтик крепления привода. Открутил его и нажал на небольшую педальку, DVD немного выдвинулся из своего седла. Теперь его можно свободно доставать. После того, как мы сравнили габариты и проверили, что переходник свободно заходит на место DVD привода, можно устанавливать диск в Caddy. Для надежной фиксации диска в него требуется вкрутить четыре болтика до упора, положить диск в «карман» и задвинуть в SATA интерфейс. Болтики будут упираться в специальные выступы на корпусе переходника. Таким образом, диск жестко зафиксируется, но для большей надежности требуется установить резиновый уплотнитель с заднего торца диска.

В таком виде уже можно подключать переходник к ноутбуку и включать его. Но он не будет зафиксирован, что не безопасно. Крепится переходник к корпусу ноутбука при помощи специального крепления, которое нужно скрутить с вашего штатного DVD привода и зафиксировать его на новом переходнике. Такие крепления имеют разную форму, но при этом имеют стандартное расположение отверстий для крепежа на корпусе привода и нашем Caddy. Заключительный штрих — необходимо навести красоту. С привода дисков снимаю декоративную накладку с кнопкой, которая держится на нескольких защелках, и устанавливаю ее на Caddy. Тут также все стандартно. Все отверстия под защелки на месте. Осталось только установить переходник на его законное место, зафиксировать болтиком к корпусу ноутбука и закрыть отсек. Можно включать и радоваться :).

Тестирование
Выводы

Есть великое множество подобных переходников по очень разным ценам. Точно сказать, какая между ними разница, я не могу. В моем случае, это один из самых дешевых его представителей. Скорость передачи данных на SSD диске не отличается от скорости работы в штатном месте. Возможно, в работе с интерфейсом SATA 3 будет какая-то разница, но проверить этого я не могу. К качеству сборки претензий не имею. Все подошло, как родное. Надеюсь долго будет служить и радовать меня.

Надеюсь, я помог вам определиться в целесообразности покупки товара и, в частности, этого переходника. Если что-то упустил, постараюсь ответить на все заданные вопросы в комментариях.

Небольшой видео обзор для большей наглядности

На этом все. Всем спасибо за внимание к моему обзору! Приятных покупок и удачи!

Приобрести PLN адаптеры можно в магазине

SSD диск (твердотельный накопитель) все чаще рассматривается пользователями в качестве замены жесткого накопителя ноутбука или как дополнение к нему. Однако ограниченное внутреннее пространство ноутбука делает его установку непростым делом. Один из способов преодолеть недостаток места – установить SSD вместо DVD привода.

Зачем это нужно и как работает

Многие пользователи рассматривают DVD привод как устаревшую и ненужную деталь. Поэтому вполне естественно желание убрать ее из лэптопа и использовать освободившееся место более рационально.

Один из возможных вариантов – замена DVD привода на твердотельный накопитель с использованием специальных «салазок». Устанавливая его в портативный компьютер, владелец получает существенный прирост производительности. Благодаря большей скорости обмена информацией, в 4-5 раз быстрее загружается операционная система, программы и игры, установленные на диске. При этом лэптоп становится менее чувствительным к ударам и вибрации. Твердотельные накопители имеют низкое энергопотребление, что увеличивает время автономной работы.

Что нужно для установки

Перед началом установки SSD в ноутбук следует напомнить, что проводимые манипуляции связаны с доступом к внутренним элементам ноутбука. При этом могут быть повреждены гарантийные наклейки и пломбы, что приведет к прекращению гарантии. Поэтому, в случае, если срок гарантийного обслуживания не истек, проводить данный апгрейд не рекомендуется.

Для установки жесткого диска вместо дисковода в ноутбуке понадобятся:

  1. На выбор в зависимости от поддержки:
  2. SSD накопитель форм-фактораM.2;
  3. SSD диск 2,5 дюйма;
  4. Адаптер (OptiBay) или «салазки» для установки твердотельного накопителя вместо DVD привода.
  5. Крестовая отвертка, банковская карта или медиатор для гитары (чтобы поддеть крышку ноутбука при открытии).

Какой адаптер выбрать?

Прежде всего, необходимо измерить толщину DVD привода. Выпускаются дисководы с толщиной 9,5 мм и 12,7 мм.

Необходимо установить, каким интерфейсом для подключения оборудован дисковод: />

Приобретается адаптер для 2,5 дюймового накопителя нужной толщины и с требуемым разъемом для подключения. Адаптеры с интерфейсом SATA гораздо более распространены, поэтому при наличии на DVD приводе IDE разъема иногда проще купить переходник IDE/SATA, чем искать необходимый адаптер.

Установка в ноутбук

Конструкции ноутбуков многообразны. У некоторых моделей для достижения результата достаточно открутить пару винтов на крышке небольшого отсека, у других приходится снимать заднюю крышку целиком, а иногда и клавиатуру. Однако последовательность установки и подключения, описанная в предлагаемых инструкциях, общая у всех лэптопов.

SSD вместо HDD

Будет описана замена HDD на SDD с интерфейсом SATA. Проводится обычно при неисправности жесткого диска или как одна из мер для увеличения скорости работы.

Замена жесткого диска с интерфейсом IDE рассматриваться не будет, ввиду того, что она требует индивидуального подхода для каждой модели.

Процедура подключения SSD диска к ноутбуку следующая:

Установка M.2 SSD

Еще один способ увеличить объем внутренней памяти и ускорить работу системы – установить твердотельный SSD М.2 накопитель. Он являясь дальнейшим развитием технологии ССД, накопитель М.2 отличается меньшими размеры и более низким электропотреблением.

Однако следует учитывать отсутствие необходимого разъема для его установки на материнских платах, выпущенных ранее 2013 года. Диски М.2 производятся нескольких размеров. Перед покупкой необходимо выяснить нужный размер, изучив техническую спецификацию лэптопа, либо предварительно разобрав его.

Следует придерживаться следующего алгоритма:

Установка SSD вместо DVD привода с помощью адаптера

В случае необходимости замены дисковода ноутбука на жесткий диск используя адаптер, нужно действовать по следующей схеме:

Часто при такой замене твердотельный накопитель устанавливается на место HDD, а тот в свою очередь устанавливается с использованием адаптера вместо DVD привода. Делается это в случае, если, например, интерфейс HDD более скоростной (SATA3), чем в дисководе (SATA2), что обеспечивает твердотельному диску еще большую скорость работы.

Настройки БИОСа

В BIOS в разделе конфигурации дисковых устройств необходимо выбрать SATA порт, к которому подключен твердотельный накопитель. В меню нужно установить режим AHCI, позволяющий полностью реализовать его потенциал по скорости обмена информацией.

Адаптер подключения ssd в отсек привода ноутбука. Установка SSD и HDD вместо дисковода

Если вы являетесь обладателем ноутбука и вас не совсем устраивает скорость его работы, а особенно скорость загрузки и вы все чаще задумываетесь о апгрейде или вовсе о замене ноутбука целиком, то не спешите. Мы предлагаем вариант апгрейда практически любого полноразмерного ноутбука за адекватные деньги.

Дело в том, что процессор не первой свежести, небольшой объем оперативной памяти и встроенная видеокарта являются не самыми главными виновниками «тормозов» системы. Основной причиной является медленный жесткий диск. Мы предлагаем заменить его на более современный аналог – SSD. Но вы наверняка и сами думали о такой покупке, но ведь для полноценного пользования ПК нужно много свободного места на устройстве хранения информации – не меньше 500-750 гигабайт. А цены на SSD такой емкости очень и очень кусаются.

А при покупке SSD на 60-120 гигабайт, места хватит только для системы и приложений, ни о каком медиа-контенте и речи быть не может. Следовательно, нужно искать другой выход, выход при котором можно будет и скорость системы увеличить и не потерять в емкости диска, ну и слишком не потратиться. Мы вас отлично понимаем и предлагаем именно такой способ.

А зачем вам DVD-привод?

Нет, ну серьезно, для чего он вам? Любые фильмы или музыку можно скачать в интернете, который есть практически у каждого, информацию, к которой не нужен постоянный доступ можно хранить либо в облаке, коих сейчас развелось немеряно, либо на внешнем жестком диске, цены на которые сегодня совсем «смешные». Важную информацию оптическим дискам я бы не доверял – они довольно легко царапаются и приходят в негодность.

Итак, если вам действительно не нужен DVD-привод на вашем ноутбуке, то мы предлагаем вместо него установить SSD. И снова-таки не пугайтесь – ничего ломать не придется, да и «мастерить» тоже – мы обещаем оставить красивый вид вашего бука в целости и сохранности.

Что же нам нужно?

Во-первых, нам нужен SSD и разъемы для его подключения. В принципе нам будет достаточно и диска на 60 гигабайт под систему, но все-же лучше купить на 128 – в таком случае вы не будете переживать о нехватке места и всегда сможете поставить на SSD какую-нибудь объемную программу, или требовательную к операциям ввода\выводу игру (ведь именно для этого мы и покупаем SSD). К тому же цены на данный гаджет таких объемов довольно низкие и покупка такой детали не ударит по вашему кошельку.

Помимо SSD, нам понадобится посадочное место для него, точнее адаптер, который заменит собой DVD-привод. На различных заграничных аукционах и в интернет-магазинах это называется «HDD-Caddy» (у нас чаще всего это обозначают как «Адаптер подключения HDD 2.5» в отсек привода ноутбука»). Покупайте данное приспособление только под вашу модель ноутбука.

Собственно, это и все что нам нужно приобрести. Из инструментов нам понадобится отвертка и… больше ничего.


Что куда лучше поставить?

Тут решать только вам. К устройству, установленному вместо DVD-привода у вас будет беспрепятственный доступ, то есть туда лучше ставить медиа-девайс – жесткий диск (на нем будут храниться фильмы, музыка, фотографии и т.д.). В таком случае вы всегда сможете быстро достать HDD и с помощью специального приспособления (кармана) подключить его к DVD для просмотра фильмов или подключить к другому ПК, в качестве объемной флешки.

С другой стороны, теплоотвод у привода хуже, да и вибраций тут будет больше, к тому же про защищенность от механических повреждений этого места также сказать трудно. А SSD намного меньше, чем жесткий диск, боится вибраций, высоких температур и т.д. То есть, что касается эксплуатационных свойств – ему тут будет лучше, чем жесткому диску.

В любом случае – решать вам, в зависимости от того, как вы планируете пользоваться этими устройствами и в зависимости от конфигурации вашей модели ноутбука.

Приступим

В принципе процедура довольно тривиальная. Сначала нужно вытащить DVD-привод – во многих моделях ноутбуков не нужно даже снимать корпус – они держатся на одном болтике, после откручивания которого просто вытаскиваются из ноутбука.


Когда DVD-привод будет у вас в руках – вам нужно будет снять с него накладку, на которой находится кнопка открывания отсека и переставить ее на купленный HDD-Caddy. Теперь совершаем обратную процедуру – устанавливаем адаптер на место DVD-привода. Не забудьте закрепить его болтиком. Ну вот и все – остается только установить сюда SSD (или жесткий диск, а SSD на место жесткого диска).

Установка или перенос операционной системы


Далее нужно установить операционную систему на SSD, предварительно удалив системный раздел с HDD и присоединив его к разделу, на котором хранится медиа-информация. Установка операционной системы ничем не будет отличаться от привычного вам процесса.

Но, если по каким-либо причинам вы хотите сохранить свою старую систему, то перед удалением раздела с HDD вам нужно его «клонировать» на SSD. Делается это любой программой для работы с жесткими дисками в загрузочном режиме. К примеру, подойдет Acronis Partition Director или Mini Tool Partition Wizard – в общем тут выбор только за вами.

Вместо выводов

После замены вы удивитесь, насколько более отзывчивой и шустрой стала ваша операционная система. К тому же, если вам раньше не хватало места на жестком диске, то теперь у вас освободится пространство, ранее занятое операционной системой.

Если же все-таки единственное что вас останавливает от такого апгрейда – это то, что для пользования DVD-приводом вам теперь нужно будет всякий раз перекручивать адаптеры, то мы вас успокоим – вы можете купить специальный «карман» для DVD-привода и подключать его к любому ПК через USB-интерфейс.


С каждым годом пользователи всё реже прибегают к использованию оптических приводов. USB-накопители и сервисы облачного хранения данных за счёт удобства и мобильности практически полностью вытеснили CD/DVD-диски. Немало пользователей недовольны тем, что дисковод в их ноутбуке занимает место, которое можно было бы отвести под нечто более полезное. К счастью, существует способ, позволяющий это сделать. Действительно, вместо ненужного дисковода можно установить дополнительный SSD-диск, на который можно перенести операционную систему, а на обычном HDD хранить все свои файлы. Такой подход очень практичный и удобный. В этой статье подробно рассмотрим, как установить вместо DVD в ноутбуке. Давайте разбираться. Поехали!

Установить SSD и HDD на ноутбук не так сложно, как кажется

В интернет-магазинах и обычных магазинах, где продаются комплектующие для компьютеров, можно приобрести специальный переходник Slim DVD, который позволяет установить жёсткий диск вместо оптического привода. Работает это следующим образом. В переходник-адаптер вставляется HDD вашего компьютера , затем диск вместе с переходником монтируется вместо дисковода, а на место, где раньше был установлен жёсткий диск компьютера, устанавливается SSD. Согласитесь, звучит довольно просто. На деле тоже всё не так сложно.

Давайте же приступим. Начать нужно, разумеется, с приобретения переходника-адаптера Slim DVD. Переходники, как и дисководы бывают двух типов: 12,7 мм и 9,5 мм. В зависимости от того, какой у вас привод, покупайте соответствующий переходник-адаптер, в противном случае ЖД просто не удастся разместить на месте оптического привода. Если вы уже купили его, то можно переходить к установке.

Первым делом следует извлечь необходимые компоненты. Сделать это нетрудно, ведь вам не придётся разбирать ноутбук полностью, а вы лишь извлечёте некоторые его компоненты. Сразу стоит отметить, что если ваш компьютер находится на гарантии, то из-за подобных модификаций гарантия пропадёт. Несмотря на то, что вся эта процедура не очень сложная, к ней следует отнестись со всей серьёзностью и ответственностью. Поэтому, если вы не уверены в собственных силах, лучше доверить эту работу мастеру.


Сначала извлеките аккумулятор, но если на вашем ноутбуке его просто так не снимешь, то отключите его от материнской платы, чтобы избежать возможных проблем и неполадок. Снимать всё днище не нужно. Достаточно выкрутить пару винтов, чтобы достать HDD. Та же история с оптическим приводом. В Интернете можно легко найти подробную информацию по разборке каждой модели ноутбука (поскольку все они отличаются). Посмотрите, как снять дисковод и жёсткий диск с конкретной модели ноутбука. После того как вы сняли соответствующие крышки, извлеките HDD. Чтобы сделать это, необходимо потянуть за специальный язычок из силикона. Так как HDD закреплён на специальных полозьях, то их необходимо снять, выкрутив соответствующие винты.

Теперь нужно установить накопитель в переходник. Как правило, всё необходимое для установки имеется внутри коробки с переходником, а именно: отвёртка, винты, заглушка, распорка и инструкция. Обратите внимание, что с дисковода необходимо снять специальные крепления, расположенные по бокам, и прикрутить их к переходнику. Установите HDD в переходник и вставьте в SATA-разъём. Затем монтируйте распорку. Сам ЖД нужно ещё закрепить винтом с другой стороны Slim DVD. Для этого вам понадобится тонкая отвёртка, которая идёт в комплекте. Затем снимите крепление с другой стороны оптического привода и прикрепите его к переходнику. Поставьте заглушку. Всё. Теперь можно вставлять накопитель на место привода.

С помощью данного адаптера, возможно, заменить, уже давно неактуальный DVD привод на HDD с интерфейсом SATA.

Таким образом, получится ноутбук с двумя накопителями.

Первый — это твердотельный накопитель SSD! А на штатное место будет установлен новый HDD. После восстановление информации с HDD который у меня все-токи сломался, буду использовать новый HDD для хранения файлов, а SSD будет выступать в роли системного диска, что обеспечит быструю работу старенького ноутбука.

Выбор адаптера для подключения HDD .
При выборе данного устройства, следует обратить внимание только на его высоту (Толщину). Толщина устройства, так же как и у DVD привода возможно только в двух вариантах «9.5мм и 12.7мм » и должна быть ровна толщине вашего DVD привода .

Перед покупкой, настоятельно рекомендую извлечь из своего ноутбука DVD привод , измерить его толщину и только тогда, когда Вы будете точно знать толщину DVD привода покупать адаптер, соответствующей толщины !

Обратите внимание на интерфейс подключения DVD привода в вашем ноутбуке.

Если ваш DVD привод подключается через устаревший «IDE» интерфейс, то подключить HDD, используя данный адаптер, не получится, так как он имеет переходник с интерфейсом SATAв mSATA .

Если ваш DVD привод подключается посредством интерфейса SATA, то повода для беспокойства нет!

Адаптер подключения HDD 2.5. SATA/mSATA

Все DVD приводы, предназначенные для ноутбуков, имею одинаковые размеры и формы за исключением высоты (Толщены). Данный адаптер, и любой похожий имеет точно такие же размеры и формы, как и любой DVD привод.

Эта особенность даёт возможности установить дополнительный HDD в любой ноутбук. Естественно, при соблюдении некоторым моментов, о которых уже было сказано выше!

Адаптер продаётся в обычной картонной упаковке. В комплекте присутствует передняя панелька и небольшая крестовая отвертка .

Многие ругают эту отвертку , мне же она показалась вполне удобной. Что касается передней панельки, то она скорей всего не пригодится, но об этом более подробно будет написано ниже.

Перед использованием адаптера по назначению, первым делом нужно снять крепление со старого DVD привода. В моём случае его вид следующий.


Данный элемент пр едназначен для крепления DVD привода в ноутбуке, поэтому он нужен, и будет использован для крепления адаптера.

Подобные крепления бывают разные, но несмотря на это, они все ровно подойдут к адаптеру. Так как, отверстия крепления расположены на одинаковом расстоянии как у DVD привода, так и у адаптера.

На лицевой стороне устройства, расположен карман для установки HDD.


С обратной стороны, адаптер ничем не отличается от обычного DVD привода.


Место подключение HDD через интерфейс SATA.


С Наружной стороны выходит знакомый интерфейс « mSATA » .


Устройства имеет два винта крепления HDD, оба винта находятся со стороны лицевой панельки.


Второй винт ск рыт, и находится в следующем месте, как показано на фото.


На DVD приводах панельки имеют одинаковую систему крепления, соответственно та же история повторяется и на адаптерах. Вот так выглядит стандартная панелька в установленном виде.


Скорей всего у вашего DVD привода будет совершенно другая панелька, как и у меня и, если оставить панельку, которая поставляется в комплекте, то после установки адаптера, внешний вид ноутбука будет нелепый.

Панельки очень легко снимаются и также легко устанавливаются, но стоит быть аккуратным, так как, сломать крепление несложно.

Я снял панельку со старого DVD привода и установил её на адаптер. Теперь внешний вид такой.


Адаптер с установленным HDD.


После того как HDD вложен и зафиксирован в устройстве, можно установить его на место где когда-то стоял DVD привод.


Так как была установлена панелька от DVD привода , внешний вид ноутбука нисколько не изменился и по-прежнему остается , какой был !


Первый запуск ноутбука, момент истины! Заходим в BIOS и смотрим.

До установки адаптера с HDD.


После установки адаптера с HDD вместо DVD привода.


Устройство определено и хорошо работает чрез интерфейс SATA II. На этом апгрейд ноутбука временно заморожен, благодаря текущему курсу доллара.

В счастливом будущем планируется замена или добавление оперативной памяти, а также замена процессора, но это под вопросом. Не забывайте подписываться, чем дальше, тем интересней.) ) )

Здравствуйте. SSD диски с каждым днем становятся все популярнее на рынке комплектующих. Совсем скоро, я думаю, они станут необходимостью, чем роскошью (по крайней мере, роскошью их считают некоторые пользователи).

Установка SSD в ноутбук дает ряд преимуществ: более быстрая загрузка ОС Windows (время загрузки сокращается раза в 4-5), более длительная работа ноутбука от аккумулятора, SSD диск более устойчив к ударам и сотрясениям, пропадает скрежет (который иногда бывает на некоторых моделях HDD дисков). В этой статье, я хочу разобрать пошаговую установку SSD диска в ноутбук (тем более, что вопросов по SSD дискам приходит достаточно много).

Что необходимо для начала работ

Несмотря на то, что установка SSD диска — это достаточно простая операция, с которой справиться практически любой пользователь, хочу предупредить, что все что делаете — делаете на свой трах и риск. Так же в некоторых случаях, установка другого диска может стать причиной отказа в гарантийном обслуживании!

1. Ноутбук и SSD диск (естественно).

Рис. 1. Дисковый накопитель SPCC Solid State Disk (120 ГБ)

2. Крестообразная и прямая отвертки (скорее всего первая, зависит от крепления крышек вашего ноутбука).


Рис. 2. Крестообразная отвертка

3. Пластиковая карточка (подойдет любая, при помощи нее удобно поддеть крышку, защищающую диск и оперативную память ноутбука).

4. Флешка или внешний жесткий диск (если вы просто замените HDD диск на SSD — то, наверное, у вас есть файлы и документы, которые нужно скопировать со старого жесткого диска. В последствии вы их перенесете с флешки на новый SSD диск).

Варианты установки SSD диска

Очень много вопросов приходит по вариантам установки SSD диска в ноутбук. Ну, например:

— «Как установить SSD диск так, чтобы работал и старый жесткий диск и новый?»;

— «Можно ли установить SSD диск вместо CD-ROM»a?»;

— «Если я просто заменю старый HDD на новый SSD диск — то как я перенесу на него свои файлы?» и т.д.

Сразу хочу выделить несколько способов установки SSD в ноутбук:

1) Просто вынимаете старый HDD и ставите на его место новый SSD (на ноутбуке есть специальная крышка, закрывающая диск и оперативную память). Чтобы пользоваться своими данными со старого HDD — нужно заранее, перед заменой диска, скопировать все данные над другие носители.

2) Установить SSD диск вместо дисковода для оптических дисков. Для этого понадобиться специальный переходник. Суть в общем виде такая: вынимаете CD-ROM и вставляете этот переходник (в который вставляете заранее SSD диск). В английском варианте, называется он следующим образом: HDD Caddy for Laptop Notebook.

Важно! Если будете покупать такой переходник — обратите внимание на толщину. Дело в том, что таких переходников есть 2 вида: 12,7 мм и 9,5 мм. Чтобы точно знать какой вам нужен, можете поступить следующим образом: запустить программу AIDA (например), узнать точную модель вашего оптического дисковода и затем найти его характеристики в интернете. Кроме этого, можно просто снять дисковод и замерить его линейкой или штанг-циркулем.

3) Это обратный вариант от второго: SSD поставить вместо старого HDD диска, а HDD установить вместо дисковода с помощью такого же переходника, как на рис. 3. Этот вариант предпочтительней (намой взгляд).

4) Последний вариант: установить SSD вместо старого HDD, но для HDD купить специальный бокс, для подключения его к USB порту (см. рис. 4). Таким образом вы так же сможете пользоваться и SSD, и HDD диском. Единственный минус — лишний провод и коробка на столе (для ноутбуков, которые часто переносят — плохой вариант).


Как установить SSD диск вместо старого HDD

Рассмотрю самый стандартный и часто-встречаемый вариант.

1) Сначала выключаете ноутбук и отключаете от него все провода (питания, наушники, мышки, внешние жесткие диски и т.д.). Далее переворачиваете его — на нижней стенке ноутбука должна быть панель, закрывающая жесткий диск ноутбука и аккумуляторная батарея (см. рис. 5). Вынимаете аккумулятор, отодвинув защелки в разные стороны*.

* Крепление на разных моделях ноутбуков может несколько различаться.


Рис. 5. Крепление аккумулятора и крышки, закрывающей диск ноутбука. Ноутбук Dell Inspiron 15 3000 series

2) После того, как аккумулятор будет снят, открутите винтики, которыми крепится крышка, закрывающая жесткий дик (см. рис. 6).


3) Жесткий диск в ноутбуках, обычно, крепиться несколькими винтиками. Чтобы его снять, достаточно их открутить, а затем вынуть жесткий из разъема SATA. После этого — вставить на его место новый диск SSD и закрепить его винтиками. Делается это достаточно просто (см. рис. 7 — показано крепление диска (зеленые стрелки) и разъем SATA (красная стрелка)).


Всем привет. Сегодня хочу рассказать как самостоятельно установить дополнительный SSD диск в место CD привода в ноутбук Asus X550L.

Для начала вам нужно ознакомится с техническими характеристиками вашего ноутбука что бы понять какие комплектующие нужно приобрести для того что бы начать установку SSD диска. Скажу сразу если модель вашего ноутбука отличается от модели которую я рассматриваю в моем посте не расстраивайтесь. Практически во все современные модели ноутбуков которые имеют CD привод можно установить дополнительный HDD.

Перед тем как начать нам нужно убедится что мы имеем все необходимое.

1. Новый SSD HDD. Ваш новый SSD должен иметь Формфактор 2.5″.

2. Набор инструмента для разборки ноутбука (небольшая крестовая отвертка). Головки всех винтов которые вы будите откручивать одинакового размера.

3. Пластмассовый медиатор для вскрытия корпуса ноутбуков или банковская карта.

4. Карман для замены CD/DVD-привода ноутбука на 2.5” HDD/SSD. Здесь расскажу более подробнее. Толщина переходника должна составлять 9.5 мм. так как толщина установленного DVD – привода в рассматриваемой модели ноутбука составляет 9.5 мм . и для успешной установки переходника нужна именно такая толщина иначе вы просто не сможете установить переходник. Для данной модели ноутбука я приобрёл переходник Espada SS95 Alu SATA 3 (SATA CD/DVD 9.5mm to SATA 3) . Купить можно . Стоимость такого переходника на сегодняшний день составляет 300-370 грн.

Внешний вид переходника.

В комплекте с переходником есть отвертка (на один раз), винты для крепежа HDD, пластиковая крышка которая устанавливается на переходник что бы закрыть отверстие которое образуется после снятия DVD-привода и установки переходника. Эта крышка нам не нужна но обо всем по порядку.

Теперь самое интересное:). Для начала нам нужно вскрыть ноутбук.

Берем наш ноутбук выключаем его. Проверяем что наш ноутбук успешно выключился переворачиваем его и извлекаем батарею.


После извлечения батареи нам нужно извлечь наш родной жесткий диск. Для этого нам нужно открутить крышку на противоположной стороне от батареи.


На скриншоте выше стрелками я указал где нужно открутить винты.

После того как вы открутили винты вам нужно снять крышку. Что бы снять крышку вам нужно немного потянуть ее на себя и поднять (

при условии что ноутбук лежит перед вами как показано на скриншоте).

Под крышкой вы увидите жесткий диск и модули памяти. Нам нужен жёсткий диск. Мы должны вынуть жесткий диск так как на это место мы установим SSD диск. Вы спросите почему именно сюда а ни вместо DVD-привода. Объясняю. Если скорость шины, к которой подключен жесткий быстрее (SATA 3 у жесткого, SATA 2 у оптического) то SSD ставится на это место.


На скриншоте выше я показал места крепления жесткого диска. Нужно открутить винты и сдвинуть жесткий диск в лево после этого диск можно извлечь.


Обратите внимание что винты имеют разный размер и вам нужно запомнить откуда вы их выкрутили.

Когда вы открутите все винты в дело вступает медиатор. Нужно отделить верхнюю часть ноутбука от нижней.


Обратите особое внимание что все винты откручены иначе вы можете повредить корпус.

Нужно отделить верхнюю часть ноутбука от нижней.

Будьте предельно осторожны при раскрытии корпуса так как в этих моделях очень хлипкие защелки на корпусе и они могут отломится.

Вставьте острый край медиатора в щель между нижней и верхней частью ноутбука и медленно проворачивайте что бы отщелкнуть защелки внутри корпуса. Начинать нужно с передней части ноутбука там где расположены световые индикаторы. Таким образом вам нужно пройтись медиатором по всему периметру корпуса.

Когда верхняя крышка будет отделена от нижней части не поднимайте ее резко в верх так как верхняя и нижняя часть ноутбука соединена шлейфами. Это видно на скриншоте.

Так же советую посмотреть видео которое записал добрый человек с ником danythe007 на этом видео показано как разобрать данную модель ноутбука.

Хочу сразу сказать что я не отсоединял шлейфы что бы снять верхнюю крышку так как у меня получилось снять DVD – привод без отсоединения верхней части ноутбука (это сэкономило мое время).

Вернемся к нашим баранам. Теперь нам нужно открутить DVD – привод. Что бы не отсоединять шлейфы я воспользовался короткой отверткой что бы открутить шуруп который крепит привод к ноутбуку.


На скриншоте показано где находится шуруп который нужно открутить что бы извлечь DVD — привод.

После того как мы извлекли привод нам нужно заняться нашим переходником. Нужно установить наш старый жёсткий диск в переходник. Сразу извлекаем старый диск из крепежной рамки и устанавливаем в рамку вместо старого диска наш SSD и откладываем в сторону. Мы вернемся к нему немного позже.


Извлеченный диск из крепежной рамки



На переходнике есть маленькая инструкция которая рассказывает как закрепить диск. После установки диска нам нужно снять пластмассовую крышку с нашего DVD – привода.

Для того что бы снять крышку с привода его нужно открыть. Для этого нам понадобится иголка или скрепка. На передней панели привода есть маленькое отверстие в это отверстие нужно вставить иголку и немножко нажать каретка привода должна выехать из корпуса. Теперь вы имеете доступ к нижней части привода чтобы отделить заглушку от каретки привода.

Место крепления заглушки к каретке DVD — привода.


Снятая заглушка с DVD — привода

Когда заглушка с привода у вас ее нужно установить на наш переходник. Далее нам нужно снять с нашего привода скобку которая крепит наш привод к корпусу ноутбука и переставить ее в тоже место на наш переходник.



После этого переходник нужно установить на место извлеченного DVD — привода. И прикрутить винт который крепит привод.


Переворачиваем ноутбук нижней стороной и устанавливаем наш SSD на место старого жесткого диска и прикручиваем болты. Закрываем крышку которая была снята в начале разборки ноутбука и закручиваем остальные болты по всему периметру ноутбука и вставляем батарею.

Все ноутбук собран. Мы получили два установленных жестких диска один установлен в переходник и новый SSD установлен на место старого диска.

Так же после того как вы собрали свой ноутбук нужно войти в BIOS. Там вы увидите два жеских диска. Необходимо установить режим AHCI в Enchanced у кого это еще не было выставлено. Это параметр позволит нам работать новым диском как полноценным SATA устройством.

Теперь вы спросите а как быть с установленной операционной системой? Как перенести без потери работоспособности ОС?

Так как я знал что я буду в дальнейшем устанавливать SSD диск я создал заранее системный раздел размером 95GB . После установки жёсткого диска я перенес системный раздел и все сопутствующие записи на новый SSD диск с помощью Acronis Universal Restore. Если вы хотите что бы я описал как это сделал пишите в комментариях и я напишу новый пост с более детальным описанием переноса ОС на новый диск.

Жесткий диск вместо дисковода в ноутбуке

На сегодняшний день оптические диски практически совсем потеряли свою актуальность. Внешние жесткие диски и USB-носителя заменяют их час за часом. В связи с этим многие желают заменить устаревшую вещь на более актуальную. Ведь в стационарный компьютер можно установить дополнительный винчестер, а с ноутбуком такой номер не пройдет, поэтому будем пользоваться дисководом.

Жесткий диск вместо дисковода в ноутбуке

Подбираем жесткий диск

Есть 3 вида жестких дисков:

  1. Магнитный (HDD) — в наше время скорость работы данного типа не вызывает особого доверия, но он отличается относительно низкой стоимостью, надежностью и емкостью.

    Магнитный HDD

  2. Твердотельный (SSD) — никаких движущихся деталей в нем нет. Его особенность — высокоскоростная работа и прочность (имеет устойчивость к повреждениям).

    Твердотельный SSD

  3. Гибрид (SSHD) — данный вариант появился не так уж и давно, он совмещает наиболее приятную цену и скорость работы.

    Гибридный SSHD

Учитываем несколько параметров:

Скорость

Она зависит от нескольких параметров:

  • интерфейс подключения — на сегодняшний день практически все ноутбуки оснащены либо SATA 2 (3 Гбит), либо SATA 3 (6 Гбит). Можно сделать замену одного на другой, но если подключать 3 ко 2, то сохранить высокую скорость не выйдет;
  • кеш (объем памяти). Диапазон меняется от 8 до 128 Мегабайт. При подборе стоит обратить внимание на больший объем;
  • шпиндель (скорость вращения). От него зависит то, насколько оперативно будет работать накопитель. Высокая скорость обеспечит быструю обработку информации. Но у каждой скорости свои плюсы. Так, 5400 RPM является низкой, зато не потребляет много энергии и при этом ваше устройство работает бесшумно. С такими параметрами ноутбук будет жить дольше. Высокой скоростью является 7200 RPM, с таким выбором ноутбук будет сильно нагреваться и потребление энергии значительно велико.

Габариты

Жесткие диски имеют различные габариты

Для ноутбуков твердотельные накопители или HDD выпускают стандартного вида — 2.5 форм-фактор (3.5 выпускают для стационарных персональных компьютеров). Отличаются лишь толщиной (от 5 до 17,5 мм). Стандартным является значение 9.5, но в ультратонких употребляют 5 мм.

Объем

Конечно, объем является не маловажным фактором подбора диска. Для определенного случая подойдет определенный объем:

  • работа в офисе. Когда вам не нужно хранить очень много информации или же устанавливать кучу приложений, достаточно 100-750 Гигабайт;
  • игры и развлечения. Конечно, для установки игр хорошего качества необходимо много свободного места на жестком диске. Здесь подойдут объемы от 1 до 3 Терабайт. Сейчас такие диски пользуются большим спросом;
  • разработчики или крупные компании. Чтобы хранить достаточное количество архивных данных, необходимо как следует заплатить. В таком случае выбираются диски от 4 ТБ, скорость работы у них не высока, но такие виды довольно надежны.

    Рост объёма жестких дисков

У каждого производителя можно найти свой идеальный диск, поэтому не стоит уделять внимание определенной фирмы. Очень важно понять, как будет использоваться накопитель: просто ли для работы, для высококачественных игр или для хранения данных. Видов винчестеров довольно много, кто-то может порадовать долгим сроком службы, а кто-то большим объемом.

В онлайн-магазинах вы можете ознакомиться со всеми характеристиками и понять, для какой работы он годится. Также на определенных ресурсах сделано описание того, для каких целей его лучше всего использовать.

Очень важно проверить на материнской плате какой интерфейс вам нужен. Если вы сомневаетесь в своих способностях, рекомендуется обратиться к специалисту.

Справка! Когда вы используете 2 диска, производительность ПК увеличивается в разы. Так как HDD отвечает за хранения достаточного количества информации, а SSD за высокоскоростной режим работы.

Ноутбук с двумя жесткими дисками

Подготовка к установке

Для данной операции необходимы следующие элементы:

  1. Сам жесткий диск для установки.

    Жесткий диск для ноутбука

  2. Переходник (на современных ноутбуках обычно встречается тонкий — 9,5 мм, но сначала стоит разобрать ноутбук и убедиться какой адаптер вам подойдет). Приобрести адаптер можно во многих интернет-магазинах. Например, Юлмарт или Яндекс Маркет.

    Переходник для жесткого диска

  3. Необходимые инструменты — отвертки (обычно входит в комплект к адаптеру).

Важно! Если ваше устройство находится на гарантии, то после удаления дисковода можете забыть о гарантиях. Поэтому прежде, чем решиться на такой шаг, стоит хорошо все обдумать.

Совет: если вы приобретаете SSD, то лучше поставить его на место жесткого диска, а сам HDD уже установить вместо дисковода. Это объясняется разной скорости портов. Также необходимо правильно подобрать переходник. Если модель вашего ноутбука устаревшая, то скорее всего при установке нужен адаптер с IDE на SATA (по сути они отличаются только толщиной, но с оригинальным размером проблем будет меньше).

Выбираем правильно переходник

Узнайте, полезную информацию, из нашей статьи — «Как жесткий диск разбить на два».

Приступаем к установке

Обеспечьте себе безопасность. Для этого нужно обесточить устройство, отключить аккумулятор, а после снять напряжение с рук, например, дотронуться до батареи. Так как вы можете повредить материнскую плату.

Меняем HDD на SSD

Если вы не собираетесь делать замену HDD, то просто пропустите этот пункт и сразу переходите к следующему.

Снимаем жесткий диск, следуя точно инструкции:

  1. Переворачиваем устройство и снимаем крышку, открутив все винты. Потом слегка поддеваем ее тонким предметом и вытаскиваем.

    Переворачиваем устройство и снимаем крышку

  2. Приступаем к снятию накопителя: снова откручиваем все болтики, которые крепят наше устройство.

    Откручиваем все болтики, которые крепят наше устройство

  3. Теперь аккуратно сдвигаем диск в левую сторону и вытаскиваем из корпуса.

    Сдвигаем диск в левую сторону и вытаскиваем из корпуса

  4. Вынимаем этот диск из крепежа и откладываем, его будем устанавливать вместо дисковода.

    Вынимаем диск из крепежа

  5. В данный крепеж устанавливаем новый твердотельный накопитель SSD.

    Устанавливаем новый твердотельный накопитель SSD

  6. Старый диск HDD нужно установить в переходник, заранее купленный. Там должна быть инструкция, с ее помощью вы сможете правильно установить.

    Диск HDD устанавливаем в переходник

Ставим диск на место оптического привода

  1. Вам не стоит снимать всю крышку ноутбука, всего открутить пару винтов и снять дисковод. Найти необходимый болтик нужно максимально близка к дисководу. Переворачиваем устройство и выкручиваем.

    Переворачиваем устройство и выкручиваем болтики

  2. Наш дисковод откручен от ноутбука, поэтому мы легко, но аккуратно вытаскиваем его.

    Вытаскиваем дисковод

  3. Теперь нужно установить крепление для переходника. Для этого снимаем его с дисковода или же берем, если он есть, из купленного комплекта. На ноутбуке адаптер должен быть закреплен. Устанавливаем крепеж на переходник на тоже самое место, где он был на дисководе.

    Устанавливаем крепеж на переходник на тоже место, где он был на дисководе

  4. Внутрь адаптера устанавливаем SSD (или HDD). Далее устанавливаем адаптер вместо жесткого диска и закручиваем болтик.

    Устанавливаем адаптер вместо жесткого диска и закручиваем болтик

  5. Теперь на место старого HDD необходимо установить уже подготовленный новый SSD и закрутить крышку ноутбука.

Установка завершена, осталось установить параметры в операционной системе.

Настройка BIOS

Необходимо включить распознавание второго диска.

Читайте также новую статью — «Как подключить жесткий диск к компьютеру».

Видео — Жесткий диск вместо дисковода в ноутбуке

Понравилась статья?
Сохраните, чтобы не потерять!

Корпус DVD-RW Адаптер V-T Optibay для подключения HDD 2.5» в отсек привода ноутбука, 9,5мм

Адаптер для подключения HDD 2.5» в отсек привода ноутбука

Адаптер предназначен для подключения второго жесткого диска (к примеру SSD) в ноутбук вместо привода CD/DVD/Blue Ray.

Что такое Optibay (2nd HDD Caddy)?

Optibay (2nd HDD Caddy) — это устройство, позволяющее установить жёсткий диск или SSD накопитель вместо штатного DVD-привода.

Optibay представляет собой переходник в форме оптического привода, в который вставляется жёсткий диск HDD или SSD накопитель. Он позволяет подключить SATA жёсткий диск или SSD, даже если в ноутбуке установлен IDE привод.

Как производится установка второго жёсткого диска в ноутбук?

В первую очередь нужно выяснить какой толщины установлен DVD-привод, для этого можно его вынуть из ноутбука и измерить или найти в интеренте спецификации ноутбука.

Затем жёсткий диск или SSD накопитель устанавливается в переходник Optibay (2nd HDD Caddy). После этого переходник с жёстким диском устанавливается вместо DVD-привода.

В некоторых случаях на переходник придётся установить специальные крепления, которые следует снять с DVD-привода.

Что даёт установка второго жёсткого диска или SSD-накопителя в ноутбук?

Существует несколько вариантов использования переходника Optibay.

  1. Увеличение дискового пространства. Предположим, что у вас установлен жёсткий диск  ёмкостью 250 Гб, мы устанавливаем второй жёсткий диск объёмом 500-750 Гб и получаем в итоге 750-1000 Гб (1Тб) дискового пространства. Переустанавливать Windows не нужно.
  1. Увеличение производительности. Представим, что вам достаточно объёма штатного жёсткого диска, но хочется ускорить работу ноутбука. В этом случае вместо DVD-привода можно установить SSD-накопитель и установить на него операционную систему и программы, этот заметно ускорит работу ноутбука.
  2. Увеличение производительности и дискового пространства. Дорогой вариант. Вместо штатного жёсткого диска устанавливается новый, ёмкостью 750 Гб или 1Тб, а вместо DVD-привода, с помощью Optibay (2nd HDD Caddy) устанавливается SSD-накопитель.
  3. Увеличение производительности и дискового пространства. Очень дорогой вариант. Вместо штатного жёсткого диска и DVD-привода устанавливается 2 SSD-накопителя большой ёмкости (320-500Гб). В итоге получим высочайшую производительность и много дискового пространства.

Установка второго жесткого диска вместо оптического привода ноутбука. ASUS K52

На сегодня, DVD привод уже является динозавром и часто просто занимает место.

Так и в нашем случае, в ноутбуке Asus K52JT имеется оптический привод, но им пользовались один раз, при установке драйверов после покупки.

Ко мне данный ПК попал уже б\у и на нем монтирую видео, после покупки я поменял жесткий диск на 1000Gb, но этого оказывается мало, даже если хранить итоговые, смонтированные видео файлы. А заливать на внешний жесткий диск используя USB получается долго и не удобно.

Приобретаем самую не дорогую корзину для установки HDD в ноутбук вместо DVD привода: WG00043471 HDC-24 Адаптер підключення HDD 2.5” у відсік приводу 129 x 130 x 9,5 мм ноутбука HDD/SSD SATA/mSATA, Grand-X (HDC-24) 9,17$.

Здесь важный момент, существует два вида корзин – 9,5мм и 12мм, это отличие в толщине корзины. Мне было лениво снимать и мерить, потому я взял сразу минимальную толщину, да и возможность вернуть\обменять всегда есть.

В комплекте идет фигурная отвертка, которой достаточно для установки корзины вместо двд привода.

Демонтируем оптический привод, в каждом ноутбуке это делается по разному, у нас это два винтика, один возле лицевой крышки с иконкой диска, а второй под крышкой:

Вынимаем cd дисковод:

И вот здесь хорошо видна в чем разница привода 9,5мм против 12мм:

Устанавливаем HDD диск в корзину, для этого подключаем сначала разъем SATA и питание, а после закручиваем два винта по бокам:

Но 9,5 относительно без проблем станет в 12мм отсек, устанавливаем кронштейн:

В данном случае важно установить этот кронштейн, т.к. корзина меньше чем надо и корпус будет болтаться.

В принципе все, можно поменять панельку, аккуратно снимаем ее с привода, обычно она просто на защелках:

У меня он не подошел по креплениям, скорее всего из-за другой толщины.

Можно приклеить к простой “морде”, что идет в комплекте с корзиной, но я не буду этого делать, красота в данном случае не важна:

Все, запускаем ноутбук, заходим в Панель Управления – > Администрирование -> Управление компьютером -> Управление дисками.

Диск виден, если нужно разбиваем его на разделы и форматируем.

Устанавливаем SSD диск через адаптер Optibay HDD Caddy вместо DVD привода

  1. Домой
  2. Статьи
  3. Компьютерное железо
  4. Устанавливаем SSD диск через адаптер Optibay HDD Caddy вместо DVD привода

Самый эффективный и современный способ значительно ускорить работу Вашего ноутбука – установить в него второй накопитель SSD (твердотельный жесткий диск на основе флэш памяти). Почему именно SSD? Всё очень просто, скорость чтения/записи этих современных дисков в десятки раз больше чем у устаревших HDD дисков. А так как в ноутбуках все «тормоза» зачастую происходят из-за постоянного чтения или записи на диск информации операционной системой, то мы установкой быстрого SSD значительно ускорим ноутбук!

Однако не в каждом ноутбуке для него есть место. Скорее всего Ваш ноутбук не расчитан на установку второго жесткого диска или SSD диска — в нём просто нет для этого места и разъёма подключения.

Нечего, не расстраивайтесь. В Вашем случае, самым оптимальным вариантом апгрейда является замена CD/DVD-привода, который, я уверен, используется всего пару раз в год, на SSD накопитель. Для замены CD/DVD-привода ноутбука на твердотельный накопитель используется специальный карман, именуемый HDD Caddy, вы можете видеть как он выглядит ниже на картинке.

Нажмите для увеличения изображения

Оптимальным вариантом апгрейда является установка SSD в отсек жесткого диска ноутбука, а Ваш основной жесткий диск (HDD) помещается в карман HDD Caddy и занимает место CD/DVD-привода. При этом все Ваши данные (документы, фото, видео) так и остаются у Вас на жестком диске (HDD), который будет вторым в ноутбуке.

Адаптеры Optibay SSD HDD Caddy можно устанавливать вместо приводов DVD различной толщины, 9.5мм или 12.7мм. Перед покупкой адаптера обязательно определите толщину Вашего привода DVD в ноутбуке.

Нажмите для увеличения изображения

Также необходимо определить тип разъёма подключения DVD привода в ноутбуке, IDE (старый) или SATA (новый). Разъёмы показаы на фотографиях:

Нажмите для увеличения изображения Нажмите для увеличения изображения

Приобрести адаптер Optibay SSD HDD Caddy можно у нас. Для этого Вам необходимо определиться с двумя параметрами:

  1. Толщиной Вашего DVD привода в ноутбуке, 9.5мм или 12.7мм;
  2. Разъёмом подключения DVD привода в ноутбуке, IDE или SATA;

Все, продаваемые нами, адаптеры имеют внутренний разъём SATA для современных SSD или HDD. Внешний разъём Вы должны выбрать исходя из разъёма Вашего DVD привода в ноутбуке, или по можели самого ноутбука, если нет возможности достать привод и посмотреть.

У нас можно купить адаптер Optibay SSD HDD Caddy с доставкой по Украине для любых ноутбуков Acer, Dell, HP, Samsung, Lenovo, Sony.

Процесс установки SSD в ноутбук через адаптер Optibay SSD HDD Caddy можно просмотреть на видео:

Автор: Попов Вадим

Теги этой статьи

Близкие по теме статьи:

Выпущена очередная стабильная версия полностью бесплатной программы Victoria 5.37 HDD/SSD для тестирования и мелкого ремонта жёстких дисков, SSD-накопителей, карт памяти и других накопителей в операционной…

Читать полностью

Авторы издания ExtremeTech провели расследование и выяснили, что две модели блоков питания Gigabyte мощностью 750 и 850 Вт демонстрируют запредельный процент брака. На это ссылаются и другие источники….

Читать полностью

Спустя совсем немного времени после того, как Google подтвердила скорый релиз флагманских смартфонов Pixel 6 и Pixel 6 Pro, появилась информация о сроках появления в продаже моделей «младшей»…

Читать полностью

№56855880 — комплектующие для пк и ноутбуков в Усть-Каменогорске — Маркет

О товаре
Тип
для ноутбуков
Вид комплектующих
жесткие диски
Состояние
Новый
Описание от продавца

Optibay адаптер предназначен для модернизации ноутбука:при установке твердотельного накопителя (SSD) повышается скорость загрузки и работы ноутбука, а жесткий диск (HDD) служит для хранения информации. Либо для установки дополнительного жесткого диска с целью увеличения дискового пространства, установки второй операционной системы или резервного копирования.

Поддержка интерфейсов:
SATA 1 (1, 5 ГБит/с)
SATA 2 (3 ГБит/с)
SATA 3 (6 ГБит/с).
Размеры:127х127х12, 7 мм и 127х127х9, 5 мм.

Местоположение
Город
Усть-Каменогорск

с 2 ноября 2021 г.

Увеличить количество просмотров и продать быстрее

В горячие Отправить в «ТОП»

адаптеров жестких дисков — Newegg.com

Если вам нужно извлечь файлы со старого жесткого диска или устранить неисправность сломанного диска на более старой машине, вероятно, пора поискать новый адаптер жесткого диска. Обновление оборудования часто требует использования устройств, использующих другие стандарты питания, поэтому вам может понадобиться адаптер питания SATA — Molex под рукой. По кабелю SATA можно подавать питание на оптические приводы, такие как жесткий диск или DVD-ROM. Адаптеры жестких дисков также упрощают включение старого диска, используя другой компьютер в качестве источника питания.

Для чего нужны адаптеры жестких дисков?

Замена материнской платы может занять много времени, а отказ жесткого диска почти катастрофичен. Как только вы знаете, что диск вот-вот выйдет из строя, еще есть время передать файлы на работающее устройство. Для этой задачи часто требуется адаптер жесткого диска. Кроме того, когда вы переходите на новый твердотельный накопитель или SSD, проще отразить старый накопитель на новом накопителе. Вам почти всегда понадобится адаптер жесткого диска, особенно если старый диск находится внутри старого ПК или ноутбука.Когда вы переносите файлы с ПК в среду Mac, адаптер жесткого диска может быть важным требованием.

Зачем нужен адаптер питания SATA — Molex?

SATA стал де-факто стандартным интерфейсом для многих распространенных интерфейсов, поскольку это более быстрый и эффективный способ удовлетворить вычислительные потребности более мощных компьютеров. Популярность SATA также выросла, потому что он предоставляет дискам смещенный и, следовательно, более стабильный доступ к блоку питания компьютера. Если у вас есть резервные копии файлов на старом жестком диске или вы заменяете диск на ПК, адаптер позволяет вам питать старый диск Molex от источника питания SATA.SATA также позволяет выполнять так называемую «горячую замену» или замену диска или платы без выключения устройства. Ознакомьтесь с другими модульными адаптерами для получения дополнительных стандартов вывода и ввода кабеля.

Как распознать булавку Molex?

До того, как был разработан стандарт SATA, Molex был стандартным стандартом питания, который можно было найти почти в каждом компьютере. Molex чаще всего использовался с приводами и считывающими устройствами, такими как диски CD-ROM и DVD. Кабель Molex легко идентифицировать благодаря его общей 4-контактной конструкции.Для преобразования данных с диска Molex или для питания диска Molex с помощью 15-контактного адаптера питания SATA вам понадобится 4-контактный адаптер Molex. Ознакомьтесь с другими адаптерами данных, если они вам нужны для выходов последовательного кабеля и порта данных.

Как еще можно использовать переходник SATA Male to Molex Female?

Если у вас есть работающий жесткий диск и вам нужно извлечь с него какие-либо большие файлы, не устанавливая его обратно на ПК, эта задача, вероятно, потребует использования USB-адаптера SATA для перемещения этих файлов на внешний жесткий диск.4-контактный адаптер Molex часто используется для включения корпусных вентиляторов и стандартных блоков питания Molex. Другие преобразователи данных позволяют подключать к зарядным устройствам и мониторам различные устройства, включая игровые консоли, мобильные устройства и ноутбуки.

Топ-5 способов использования внешних жестких дисков

Очень большая часть нашей повседневной жизни сосредоточена вокруг компьютера. Мы используем компьютеры для хранения наших фотографий и видео, для выполнения работы и для общения с нашими друзьями через Интернет.Все это было бы невозможно без жесткого диска. Жесткий диск — это компонент, в котором хранятся все данные на вашем компьютере, от файлов до программного обеспечения. Это центральный банк хранения нашей цифровой жизни.

К сожалению, на жестких дисках нет неограниченного места. Хотя для большинства пользователей 500 ГБ хранилища более чем достаточно, у вас может закончиться свободное пространство, если у вас много больших файлов, таких как фильмы, компьютерные игры и файлы для редактирования. К счастью, вы всегда можете использовать внешний жесткий диск для хранения данных вашего компьютера.

Вот 5 основных вариантов использования внешнего накопителя.

  1. Хранение
  2. Резервное копирование
  3. Цифровое редактирование
  4. Совместное использование данных
  5. Игры

Правильно, вы можете использовать внешний жесткий диск гораздо больше, чем просто хранилище. Давайте подробно рассмотрим каждый из этих пунктов.

1. Хранение данных

Внешние жесткие диски в основном используются для хранения данных.

Каждый компьютер — будь то настольный компьютер в корпусе Tower или портативный компьютер — оснащен внутренним жестким диском.На жестком диске хранятся все ваши постоянные компьютерные данные. Каждый раз, когда вы сохраняете файл, фотографию или программное обеспечение на свой компьютер, они сохраняются на жестком диске.

На большинстве жестких дисков объем памяти составляет от 250 ГБ до 1 ТБ. Этого более чем достаточно для обычного пользователя ПК, но если у вас есть компьютер в течение длительного времени или если вы используете компьютер в качестве рабочей станции, вам, вероятно, потребуется больше места на жестком диске, чем 500 ГБ. Когда на жестком диске заканчивается свободное место, вы не сможете сохранять на свой компьютер какие-либо дополнительные данные — ни фотографий, ни программного обеспечения, ни документов для обработки текстов.

У вас возникнут проблемы, если на вашем компьютере мало места для хранения. Когда ЦП вашего компьютера выполняет задачи, он создает «временные» файлы, которые часто сохраняются на жестком диске. Если ваш жесткий диск слишком заполнен, ваш процессор не будет иметь столько места для хранения этих временных файлов, и он не сможет обрабатывать данные так быстро. У вас будет замедление, когда вы играете в игры, смотрите фильмы, запускаете программы или даже просто просматриваете веб-страницы. По этой причине всегда лучше оставлять на жестком диске как можно больше свободного места.

Большинство людей используют внешний жесткий диск именно по этой причине. В отличие от внутреннего диска, который прочно расположен внутри вашего компьютера, внешний жесткий диск — это устройство, которое вы подключаете к порту компьютера. Внешний жесткий диск дает больше места для хранения ваших данных.

Когда вы храните данные на внешнем жестком диске, вы можете получить к ним доступ только тогда, когда жесткий диск подключен к вашему компьютеру. Вы можете использовать внешний жесткий диск для хранения файлов, к которым вы редко обращаетесь. Это могут быть:
  • Старые фотографии или видео
  • Записи и архивные данные
  • Завершенные проекты / портфолио

Когда вы храните свои старые документы на внешнем жестком диске, вы сможете сохранить большее количество свободного места на вашем жестком диске, чтобы вы могли добавлять новые файлы и обеспечивать максимально быструю работу вашего компьютера.

Как освободить место на жестком диске

Помимо использования внешнего жесткого диска, вы можете освободить место на жестком диске с помощью утилиты Storage Sense на компьютерах с Windows 10. Storage Sense автоматически находит и удаляет временные файлы с вашего компьютера. Чтобы включить функцию Storage Sense:

  • Нажмите клавишу Windows
  • Щелкните значок настроек
  • Щелкните System
  • Щелкните вкладку Storage

Портативные внешние диски для путешествий

Если вы путешествуете, вы можете получить портативный внешний жесткий диск для хранения всех фотографий и видео, которые вы делаете во время отпуска.Вы можете легко хранить все свои фотографии и видео на своем ноутбуке или телефоне, но если вы сделаете большое количество фотографий, это может быстро занять место на жестком диске. Используйте внешний жесткий диск для хранения новых фотографий во время путешествия.

2. Резервное копирование

Одним из наиболее важных способов защиты данных компьютера является резервное копирование жесткого диска. Резервная копия — это всего лишь вторая копия вашего жесткого диска, которая будет доступна вам на случай, если с вашим компьютером что-то случится.

Влага, капли и компьютерные вирусы могут нанести серьезный ущерб вашему компьютеру, что может привести к повреждению жесткого диска. Вы также можете потерять все данные своего компьютера, если ваш компьютер будет украден. Вот почему так важно хранить резервную копию на внешнем жестком диске. Таким образом, когда вы приобретете новый компьютер, вы сможете перенести данные из резервной копии на новый жесткий диск — все готово и работает, как новый.

Самые современные внешние жесткие диски имеют функцию автоматического резервного копирования, которая позволяет создавать резервные копии вашего компьютера один или даже несколько раз в день.Просто помните, что ваш внешний диск должен быть подключен к вашему компьютеру, чтобы происходило автоматическое резервное копирование. Однако вы можете в любое время создавать резервные копии жесткого диска вашего компьютера вручную, а также создавать резервные копии любого файла или папки.

Мы храним так много ценной информации на жестких дисках наших компьютеров, как фотографии, рабочие файлы и финансовые документы. Если вы хотите защитить все эти важные данные, вы должны как можно чаще делать резервные копии жесткого диска.Лучше всего делать резервные копии как минимум из двух разных источников. Обязательно храните эти жесткие диски в разных местах, чтобы они не подвергались одинаковому риску повреждения окружающей среды или кражи. Или используйте как внешний жесткий диск, так и облако.

3. Редактирование

Внешний жесткий диск абсолютно необходим для цифрового редактирования. Что такое цифровое редактирование?

  • Редактирование видео
  • Редактирование фотографий
  • Цифровая иллюстрация
  • 3D-рендеринг
  • Редактирование аудио
  • Расширенное моделирование

Это одни из самых сложных задач, которые может выполнять ваш компьютер, поскольку они требуют массивных вычислений и обработки данных.В то время как ваш процессор и графический процессор выполняют большую часть работы, внешний жесткий диск также является важным аспектом.

Обработка RAID

RAID означает «избыточный массив независимых дисков». Обычно вы подключаете два или более жестких диска, и они действуют как один жесткий диск. Вы можете настроить RAID так, чтобы ваши данные хранились на нескольких жестких дисках, поэтому, если один из дисков выйдет из строя, у вас останутся данные на других жестких дисках.

Когда вы выполняете высокооктановую обработку, ваш жесткий диск может выйти из строя.Сбой жесткого диска может привести к потере всех новых данных, которые еще не были сохранены. Один из лучших способов предотвратить это — выполнять обработку RAID при выполнении интенсивных задач. Если вы новичок в цифровом редактировании, узнайте, как настроить RAID-массив.

Внешний рабочий диск

Рабочий диск — это любой жесткий диск, на котором компьютерная программа сохраняет данные. На большинстве компьютеров есть только один жесткий диск, так что это рабочий диск, предназначенный для компьютерных программ.Если вы выполняете цифровое редактирование, вам может быть полезно выбрать внешний жесткий диск в качестве рабочего диска для вашего программного обеспечения для редактирования.

Жесткий диск вашего компьютера, вероятно, будет заполнен программным обеспечением и личными файлами, и если вы выполняете редактирование, которое приведет к появлению большого количества временных файлов, у вас может закончиться место на жестком диске. Вместо этого подключите внешний жесткий диск и установите его в качестве рабочего диска для вашей программы редактирования (обычно рабочий диск устанавливается в приложении).На внешнем жестком диске будет больше свободного места для редактирования.

4. Совместное использование данных

Внешний жесткий диск — отличный способ передать большой объем данных. Самые популярные способы передачи данных — это флэш-накопитель, электронная почта или облачное хранилище. К сожалению, эти методы не идеальны для отправки / получения нескольких файлов. Если вы пытаетесь передать много гигабайт данных, вы обнаружите, что эти методы передачи медленные и неудобные. Облачное хранилище может обрабатывать большее количество данных, но время загрузки и выгрузки может быть большим.

Внешний жесткий диск, с другой стороны, позволяет передавать больше данных с большей скоростью. Если вы пытаетесь перенести данные со старого компьютера на новый или пытаетесь обмениваться данными с деловым партнером или клиентом, вам будет проще использовать внешний жесткий диск. Вы просто помещаете данные на внешний диск, а затем подключаете внешний диск к любому компьютеру, на который хотите их передать. Это похоже на флешку, но с гораздо большим объемом памяти.

Профессиональный совет: лучшие внешние жесткие диски имеют быстрые разъемы, такие как Thunderbolt или USB-C.

5. Игры

Современные компьютерные игры обладают огромным объемом и графическими деталями, что означает, что они занимают гораздо больше места на жестком диске. Если вы заядлый компьютерный геймер и ваш жесткий диск переполнен играми, приобретите внешний жесткий диск для их хранения. Помните, что ваш компьютер не будет работать так быстро, если у вас мало свободного места. Внешний жесткий диск может значительно повысить производительность в играх.

Если вы собираетесь использовать внешний жесткий диск для игр, обязательно возьмите его с разъемом Thunderbolt или USB-C.USB Type-A слишком медленный и не сможет быстро передать информацию с жесткого диска на ваш компьютер, поэтому вы столкнетесь с серьезными задержками. С другой стороны, Thunderbolt и USB-C — это высокоскоростные разъемы, которые минимизируют проблемы с производительностью при игре на внешнем диске.

Вы также можете использовать внешний жесткий диск для консольных игр. И PlayStation 4, и Xbox One поддерживают внешние жесткие диски через разъем USB 3.0. USB 3.0 — хороший разъем, достаточно быстрый для игр.

Какие внешние жесткие диски самые лучшие?

1. BUFFALO DriveStation Axis Velocity USB 3.0

BUFFALO DriveStation Axis Velocity USB 3.0 — это фантастический высокоскоростной внешний жесткий диск. Этот внешний жесткий диск имеет колоссальную емкость 3 ТБ, поэтому вы сможете использовать его для создания резервных копий или для хранения редко используемых данных.

Что замечательно в этом жестком диске, так это то, что он невероятно быстрый благодаря высокоскоростному разъему USB 3.0 (помните, USB 3.0 намного быстрее, чем обычно используемый USB 2.0). Максимальная скорость передачи данных составляет 5120 МБ / с, поэтому вы сможете выполнять резервное копирование целых жестких дисков или очень больших папок, не дожидаясь слишком долгого ожидания.

Это делает его хорошим внешним жестким диском для игр благодаря быстрому разъему, не говоря уже о том, что гладкий черный дизайн будет отлично смотреться рядом с вашей игровой установкой или консолью. При весе всего 2 фунта он достаточно компактен, чтобы брать его с собой в поездку, если у вас есть большая ручная кладь или рюкзак для электроники.Он определенно не предназначен для путешествий — это скорее внешний жесткий диск для настольного компьютера, — но вы, безусловно, можете взять его с собой в командировки или в отпуск.

2. BUFFALO MiniStation Extreme NFC USB 3.0

BUFFALO MiniStation Extreme NFC USB 3.0 — это мини-версия BUFFALO DriveStation. Этот портативный внешний жесткий диск весит всего 10 унций и имеет размеры 3,5 x 5,6 x 0,8 дюйма. Вы сможете положить этот внешний накопитель в рюкзак, сумку для ноутбука или сумочку, что сделает его ценным аксессуаром во время путешествий.Этот внешний жесткий диск имеет более прочный корпус, чем настольная версия, поэтому он более устойчив к падению, ударам и всем тем мелочам, которые могут сотрясать ваш жесткий диск, пока вы в пути.

Несмотря на то, что он небольшой, вы будете рады узнать, что в нем достаточно места для хранения — 1 ТБ. Он также использует быстрый разъем USB 3.0, поэтому вы можете передавать большие объемы данных на высокой скорости.

Об авторе

Зак Кабадинг (Zach Cabading) — автор статей в HP® Tech Takes.Зак — специалист по созданию контента из Южной Калифорнии, он создает разнообразный контент для индустрии высоких технологий.

Популярные аксессуары HP

Руководство по 3 лучшим внешним 3,5-дюймовым USB-накопителям для гибких дисков 2021

У вас есть куча старых дискет? Они могут содержать старые документы, изображения с ранней цифровой камеры или, может быть, даже некоторые классические игры, которые вы хотите запустить на эмуляторе. Вы не поверите, но не так давно дискеты считались лучшим способом хранения данных.Фактически, менее пяти лет назад новые настольные ПК все еще продавались с дисководами для гибких дисков. В некоторых отраслях до сих пор используется дорогостоящее специализированное оборудование, использующее дискеты, поэтому у вас должен быть способ доступа к данным.

Как получить доступ к информации на гибком диске? Вы можете попробовать забрать старый компьютер, хотя это приведет к тому, что вы застрянете с древней операционной системой, которая ограничивает доступ к современному программному обеспечению. Вы также можете найти внутренние диски для своего рабочего стола, но они не особенно портативны.Скорее всего, лучший вариант — найти внешний USB-дисковод для гибких дисков. Их легко приобрести у множества производителей, так что вы можете совершить поездку по памяти и получить доступ к своим старым данным по цене меньше, чем бургер и пиво.

К сожалению, не все USB-дисководы гибких дисков созданы одинаково. 3,5-дюймовые гибкие диски были на рынке очень давно и использовались для самых разных целей. В зависимости от того, как вам нужно использовать свой, другой диск может быть лучше или хуже для этих целей.Мы углубились и протестировали несколько дисководов для гибких дисков. Сегодня мы разберем результаты трех лучших и поможем вам выбрать тот, который лучше всего подходит для ваших нужд.

Dainty External USB 1.44MB 2x флоппи-дисковод

Девиз

Dainty гласит: «Соединять по-разному», и это становится ясно, когда вы видите их продуктовую линейку. В первую очередь они ориентированы на кабели, адаптеры и преобразователи, которые позволят вам получить доступ к информации, хранящейся практически на любом устройстве хранения. Что отличает их от конкурентов, так это то, что они стремятся модернизировать старое оборудование, и это очевидно по их внешнему USB-дисководу гибких дисков.Может показаться, что не так уж много можно сделать, чтобы перенести надежную старую дискету в 21-й век, но Dainty каким-то образом удалось это сделать.

Дизайн

Портативность внешнего USB-дисковода гибких дисков Dainty является ключевым моментом. Дисковод едва ли больше, чем сама дискета, и это один из самых тонких дисководов на рынке. Он сделан из очень легкого и прочного пластика, который можно легко бросить в сумку или носить с собой, не создавая неудобства. Кабель закреплен, поэтому вам не нужно беспокоиться о его потере.Корпус очень минималистичный, в нем используется плоский черный цвет, за исключением стилизованного логотипа Dainty на верхней части диска. Спереди у вас есть кнопка извлечения, которая переходит в переднюю часть дисковода, когда диск не вставлен, но остается легкой, но твердой при нажатии, когда вам нужно извлечь диск. У вас также есть зеленый индикатор доступа, который показывает, когда диск используется.

Производительность

Мы никогда не думали, что увидим высокопроизводительный дисковод для гибких дисков, но Dainty, похоже, это сделала.Этот диск рассчитан на 2x, что обеспечивает скорость чтения 1 Мбит / с для диска 1,44 МБ. На самом деле это дает возможность скопировать полностью полный диск примерно за 10 секунд. Это может показаться медленным по сравнению с современными дисковыми накопителями, но невероятно быстрым, когда речь идет о дискетах.

Совместимость

Этот диск предназначен для работы со всеми версиями OSX на любом компьютере Mac на базе Intel. На устройствах Windows он будет поддерживать Windows XP, Windows 7, Windows 8 и Windows 10.Он полностью совместим со всеми этими операционными системами, поэтому вам не нужно устанавливать никаких дополнительных драйверов. Однако он не подходит для использования со старыми операционными системами, что ограничивает его использование в качестве замены вышедшего из строя накопителя на старом настольном ПК.

RAAYOO Внешний USB-дисковод для гибких дисков 3,5 дюйма

Эта компания предлагает широкий спектр внешних компьютерных периферийных устройств, в основном предназначенных для профессионального рынка. Это означает, что они совместимы с широким спектром компьютерного оборудования и созданы как скала.Если вы ищете что-то необычное, например портативный USB-диктофон или преобразователь VGA в композитный, RAAYOO, вероятно, станет одним из ваших первых вариантов.

Дизайн

Внешний дисковод для гибких дисков RAAYOO немного больше, чем другие на рынке, но все же сохраняет свой портативный дизайн. У него очень качественный корпус, а это значит, что вы сможете сгибать, сжимать и вообще перебрасывать этот привод, не рискуя повредить хрупкие внутренние детали.Качество сборки особенно заметно в приводном механизме. Вставляемые в нее диски реагируют с твердым «лязгом», и и кнопка выброса, и дверца привода кажутся твердыми и твердыми. Несмотря на то, что он почти полностью прост по дизайну, на дверной заслонке и кнопке выброса есть лишь легкий серый акцент, который выделяет его среди конкурентов.

Производительность

Скорость чтения и записи этого дисковода полностью соответствует скорости других стандартных USB-дисководов гибких дисков. В зависимости от плотности вашего диска скорость может меняться.Со стандартной дискетой 1,44 МБ вы сможете читать и писать со скоростью в среднем 500 Кбит в секунду. Для старых дискет стандартной плотности скорость будет около 250 Кбит / с. Это означает, что типичная полная копия диска занимает около 20 секунд, хотя можно ожидать, что скорость будет немного ниже с программным обеспечением, которое выполняет как операции чтения, так и записи, поскольку головка диска будет отставать при переключении. В среднем задержка для этого изменения составляет около 100 мс или 1/10 секунды.

Совместимость

Поскольку он разработан для профессионального использования, этот накопитель совместим с более широким спектром компьютеров, чем любой другой на рынке, за одним странным исключением. Для ПК вы можете использовать Windows 98, 98SE, 2000, XP, ME, 7, 8 и 10. Для Mac он совместим со всеми версиями OSX на компьютерах Intel и PPC. По какой-то странной причине он не будет работать с Macbook Retina 2015 года или новее.

Что касается дисков, то этот привод также намного более совместим, чем у конкурентов.Он поддерживает как диски высокой плотности, известные как 2HD, так и диски низкой плотности, известные как DD. На 2HD-дисках можно хранить до 1,44 МБ, а на дисках DD — 720 КБ. Он также может напрямую обращаться к 80 секторам, поэтому к любым дискам, отформатированным с использованием устаревшей таблицы разделов, можно обращаться с помощью правильного программного обеспечения. Это не то, с чем вы обычно сталкиваетесь, но это необходимо, если вы используете эмуляторы с классическими играми или некоторые ранние программы MIDI, используемые на клавиатурах Casio.

Еще одна замечательная особенность — возможность использования в качестве загрузочного диска.Некоторые старые компьютеры не могут загружаться с больших карт памяти, поэтому флоппи-дисковод USB — один из лучших вариантов.

Zmarthumb Внешний USB-дисковод для гибких дисков 3,5 дюйма

Внешний USB-дисковод для гибких дисков Zmarthumb является одновременно доступным и простым. В нем есть все, что вам может понадобиться в обычном дисководе для гибких дисков, без лишних излишеств и дополнений.

Дизайн

По конструкции он похож на RAAYOO, но лишь немного больше, чем у некоторых других дисководов гибких дисков, представленных на рынке.У него хороший длинный кабель, поэтому вы можете подключить его удаленно, если сочтете это необходимым. Он кажется довольно легким, намного более легким, чем любой другой из протестированных нами дисков. В целом, конструкция проста и функциональна, предлагая вам все, что вы можете пожелать во внешнем дисководе для гибких дисков.

Производительность

Хотя производитель заявляет о совместимости со стандартом USB 2.0, мы обнаружили, что это не повлияло на производительность. Он по-прежнему будет работать с любым компьютером, оснащенным USB-портом, но производительность будет стандартными 500 Кбит / с, которые вы ожидаете от любого другого дисковода гибких дисков.

Стоит отметить, что используемый длинный кабель USB может привести к ошибкам в данных. Производитель исправил это двумя способами. Во-первых, на кабеле установлен фильтр для подавления магнитных шумов. Во-вторых, данные передаются с большей скоростью. Единственным недостатком этого является то, что вам нужно убедиться, что накопитель получает всю необходимую мощность. Это означает, что он может не работать с USB-концентратором, на котором установлено много мощных устройств. Но пока вы подключаете его напрямую к компьютеру, у вас, скорее всего, не будет никаких проблем.

Совместимость

Этот диск будет работать с любым ПК с Windows 98 и выше, а также с Mac. Он также поддерживает Plug and Play, что означает, что он будет работать как в безопасном режиме, так и в качестве загрузочного устройства при необходимости. Может работать с дисками любого размера, от DD (720Кб) до HD. (1.44Мб) К сожалению, его нельзя использовать со специальными форматами, с которыми вы можете столкнуться.

Итак, какой внешний USB-флоппи-дисковод мне выбрать?

Хотя эти три внешних дисковода гибких дисков являются лучшими на рынке, каждый из них подходит для различных приложений.В зависимости от того, как вы собираетесь использовать свой накопитель, вы можете выбрать другую модель.

Если у вас есть большая куча старых дисков и вы хотите создать резервную копию данных, вам, вероятно, будет лучше взять Dainty External Floppy Drive. Этот дисковод способен читать диски в два раза быстрее, чем у конкурирующих моделей, поэтому вы сможете создавать резервные копии всех ваших данных в очень короткие сроки. Дискеты со временем ухудшаются, поэтому, вероятно, будет хорошей идеей начать резервное копирование сейчас и предотвратить потерю данных в будущем.

В качестве альтернативы, может быть, вы ищете дисковод для гибких дисков, чтобы починить некоторые старые компьютеры. В этом случае внешний дисковод для гибких дисков RAAYOO предоставит вам все необходимое. Основная причина, по которой вы захотите выбрать этот, — это его совместимость. Он будет работать с большим количеством компьютеров, чем любой другой накопитель на рынке, и, если возможно, его можно использовать в качестве загрузочного USB-устройства. Многие из этих старых компьютеров не могут загружаться с компакт-диска, а их загрузочный носитель является только образом для дисководов гибких дисков, что делает эту модель очевидным выбором.

Хотите поиграть в старые игры или получить доступ к дискетам для специальных целей? Опять же, RAAYOO — ваш лучший выбор. Это единственный вариант для программного обеспечения, которое будет обращаться к нестандартным отформатированным дискам на посекторной основе, что делает его совместимым с любым программным обеспечением, которое считывает диски напрямую.

Наконец, возможно, вы ищете дисковод для гибких дисков, чтобы украсить старый ПК или Mac? Внешний флоппи-дисковод Zmarthumb идеально подходит для такого рода приложений, а его совместимость с функцией plug and play позволит мгновенно запускать его на любом ПК с Windows.

Было ли это полезно? Пожалуйста, рассмотрите возможность совместного использования:

Установка жесткого диска — iFixit

Общие процедуры установки любого жесткого диска аналогичны, но точные шаги и последовательность шагов различаются в зависимости от типа диска, на который вы устанавливаете PATA или SATA, и особенностей вашего случая. Основные шаги, необходимые для установки жесткого диска:

  1. Сконфигурируйте привод как ведущее или ведомое устройство (только PATA).
  2. Установите привод в шасси.
  3. Подключите кабель для передачи данных к диску и к интерфейсу PATA или SATA.
  4. Подсоедините кабель питания к приводу. Перед тем, как снять панели корпуса для установки жесткого диска:
  5. Перезагрузите систему и запустите программу настройки BIOS. Обратите внимание на текущую конфигурацию используемых портов ATA и SATA, а также на описания подключенных к ним устройств. В качестве альтернативы можно использовать диагностическую программу, такую ​​как Everest Home Edition, для определения текущей конфигурации ваших приводов и интерфейсов.
  6. Если вы также устанавливаете интерфейсную карту PATA или SATA или адаптер RAID, настройте эту карту в соответствии с инструкциями производителя и подключите к ней кабели. Если эта карта заменит некоторые или все встроенные интерфейсы PATA или SATA, используйте настройку CMOS, чтобы отключить эти интерфейсы.

Монтажные приспособления

Какие бы приспособления для установки жестких дисков ни был предусмотрен в вашем кейсе, после того, как вы снимете крышку, почти наверняка будет очевидно, как жесткий диск крепится в кейсе.Если нет, обратитесь к документации по оборудованию.

В некоторых случаях используются фиксированные отсеки для дисков , которые являются фиксированной частью конструкции шасси. Жесткий диск устанавливается в фиксированный отсек для жестких дисков, вставляя диск в отсек и закрепляя его, вставляя винты в корпус и в дисковод, или прикрепляя направляющие для дисковода к диску и вставляя диск и направляющую в сборе в каналы в корпусе. шасси. В зависимости от способа монтажа вам может потребоваться прикрепить направляющие к жесткому диску перед его установкой, а может и не потребоваться.

В других случаях используется съемный отсек для дисков , или , лоток для дисков в сборе, в которых вы сначала прикрепляете диск к съемному узлу, а затем вставляете сборку в шасси. Если в вашем кейсе используются съемные лотки для дисков, закрепление диска в лотке является одним из первых шагов при установке. Рисунок 7-7 показывает типичный лоток для дисков, снимаемый с шасси при подготовке к установке диска в лоток.

Рисунок 7-7: Извлечение внутреннего лотка для дисковода

Точный метод, используемый для закрепления диска в съемном лотке для дисков, различается.Во многих лотках для дисков используются четыре винта, которые вставляются через основание лотка для дисков в дисковод, как показано на Рис. 7-8 . В других лотках для дисков используются винты, вставленные через боковую часть лотка. В некоторых из них используются зажимы из пружинной стали с выступами, которые вставляются в отверстия для винтов привода, зажимы, которые надежно удерживают привод с помощью трения, или скользящие стопорные язычки. Если в вашем корпусе используются съемные лотки для дисков любого типа, убедитесь, что диск вставлен таким образом, чтобы разъемы данных и питания были доступны при повторной установке лотка в корпус.

Рисунок 7-8: Закрепление жесткого диска в лотке для дисков

Где шнур питания?

Многие старые блоки питания не имеют разъемов питания SATA. Решение — использовать адаптер питания SATA, один из которых может быть в комплекте с диском SATA. Если диск не поставлялся с адаптером питания SATA, вы можете купить его в любом хорошо оснащенном компьютерном магазине или у интернет-продавца. Купите два. Они дешевые, и вам, вероятно, в конце концов понадобится второй.

После того, как вы удалите крышку и решите, где и как вы будете физически устанавливать диск, выполните следующие действия:

1.Если вы также добавляете интерфейсную карту PATA или SATA или адаптер RAID, установите карту в свободный слот и проложите кабель (и) данных к отсеку для жесткого диска.

2. (только PATA) Если программа настройки BIOS не сообщила подробные сведения об установленных дисках, визуально проверьте их, чтобы определить, как они настроены и к какому интерфейсу ATA они подключаются. В зависимости от существующей конфигурации вы можете добавить новый диск в свободный канал или вам может потребоваться перенастроить существующие диски и / или переместить их в другой интерфейс.Следуйте рекомендациям в статье «Назначение ведущего и ведомого» для настройки привода или приводов.

3. Решите, что делать с существующим жестким диском:

  • Если вы заменяете неисправный жесткий диск, отсоедините кабели данных и питания от существующего диска и извлеките диск из корпуса.
  • Если вы заменяете диск, который все еще работает, но вам нужно скопировать данные с него на новый жесткий диск, оставьте пока старый диск на месте.Если старый диск занимает отсек, необходимый для нового диска, извлеките старый диск и установите его наверху корпуса или в другом месте в пределах досягаемости кабелей данных и питания. Убедитесь, что диск ориентирован обычно горизонтально или вертикально, а не под углом или вверх ногами. При необходимости используйте лист бумаги или картона под приводом, чтобы предотвратить короткое замыкание. Подключите кабели данных и питания, чтобы можно было временно использовать диск для копирования данных с него на новый диск.
  • Если вы добавляете диск и продолжаете использовать старый диск, решите, где установить новый диск и сделать его основным или дополнительным.Например, если вы добавляете большой диск для хранения своей аудио- и видеоколлекции, вы можете решить установить новый диск на вторичный канал, оставив конфигурацию старого диска без изменений. И наоборот, если вы планируете использовать новый диск в качестве загрузочного диска и в качестве основного хранилища, а старый диск в качестве дополнительного хранилища, вы можете решить установить новый диск на первичном канале и переместить старый диск во вторичный канал.

4. После того, как вы настроили новый диск (и при необходимости перенастроили старый), установите и закрепите новый диск и подключите кабель данных к диску, как показано на Рисунок 7-9 .Если диск монтируется непосредственно на шасси, часто бывает проще подключить кабель передачи данных к диску, прежде чем устанавливать диск. Если диск устанавливается в съемный лоток для дисков, возможно, будет проще подключить кабель данных к диску после того, как вы установите лоток для дисков в корпус. Если диск является моделью PATA, убедитесь, что полоса на кабеле данных совмещена с контактом 1 на разъеме данных диска.

Рисунок 7-9: Подключите кабель данных к жесткому диску

5. Если он еще не подключен, подключите другой конец кабеля данных к материнской плате, как показано на Рисунок 7-10 .Подключите основной диск SATA к интерфейсу SATA с наименьшим номером (обычно 0, но иногда 1). Подключите диск SATA, который является второстепенным по отношению к самому низкому доступному интерфейсу SATA. (В системе с первичным диском PATA и вторичным диском SATA используйте интерфейс SATA 0 или выше.) Любой жесткий диск PATA должен быть настроен как ведущее устройство, если это вообще возможно. Подключите диск PATA, который является основным, как основной, и диск PATA, который является второстепенным, как дополнительный мастер.

Рисунок 7-10: Подключите кабель данных к интерфейсу материнской платы

6.Подсоедините кабель питания к приводу, как показано на Рисунок 7-11 . Хотя это не является серьезной проблемой, мы предпочитаем по возможности использовать специальный кабель питания для жесткого диска, а не использовать один кабель питания для двух или более дисков.

Рисунок 7-11: Подключите кабель питания к приводу

7. Пока не снимайте крышку и быстро визуально проверьте систему, чтобы убедиться, что все подключено правильно. Подключите клавиатуру, мышь и монитор, если вы ранее их отключили, затем включите питание, чтобы начать дымовой тест.Вы должны услышать, как раскручивается новый диск. Если трудно сказать (что часто бывает с новыми дисками), вы можете приложить палец к диску и почувствовать, как он раскручивается.

8. Новый диск должен появиться на экране загрузки BIOS при загрузке системы. Если этот экран мигает слишком быстро или ваша система не отображает сведения о конфигурации на экране загрузки, запустите программу установки CMOS и используйте ее, чтобы убедиться, что новый диск обнаружен правильно. Если новый диск не обнаружен, выполните следующие действия, пока проблема не будет решена:

  1. Перезагрузите систему, запустите программу настройки BIOS и найдите параметр с именем «Автоопределение» или что-то подобное.Выберите этот вариант для принудительного обнаружения диска.
  2. Выключите систему. Убедитесь, что кабель данных подключен к приводу и интерфейсу, кабель питания подключен и оба кабеля надежно закреплены. Если накопитель является моделью PATA, убедитесь, что вы используете 80-жильный кабель UltraATA и что цветная полоса на кабеле соответствует контакту 1 на накопителе и интерфейсе.
  3. Перезагрузите систему, запустите программу настройки BIOS и убедитесь, что интерфейс, к которому вы подключили накопитель, включен.
  4. Выключите систему и замените другой кабель данных.
  5. Выключите систему и подключите кабель данных к другому интерфейсу.
  6. Если диск является моделью PATA и использует кабель совместно с другим устройством, выключите систему и временно отключите другое устройство. Если второе устройство является другим жестким диском, который настроен как главный, временно перенастройте новый диск как главный для тестирования.
  7. Если диск представляет собой модель SATA, а на материнской плате используется набор микросхем, предшествующий SATA, вам потребуется установить драйверы SATA с дискеты.Обратите внимание, что даже на некоторых новейших материнских платах используются более старые наборы микросхем, которые не поддерживают SATA, поэтому возраст системы не является показателем того, поддерживает ли она SATA изначально. Эти старые конструкции материнских плат добавляют поддержку SATA за счет использования отдельного чипа контроллера SATA, который не интегрирован с основным набором микросхем. Диски SATA, подключенные к такой материнской плате, требуют установки драйверов вручную, прежде чем система сможет получить доступ к диску SATA.

9. Как только система распознает новый диск, используйте Windows или стороннюю утилиту для разбиения и форматирования нового диска.Обычно мы используем программное обеспечение для подготовки диска, которое идет в комплекте с жестким диском, такое как утилита Maxtor MaxBLAST, показанная на рис. 7-12 , .

Рисунок 7-12: Программа подготовки диска Maxtor MaxBLAST

Программа подготовки диска

Программное обеспечение для подготовки диска обычно зависит от производителя. Например, программа подготовки диска Seagate не запустится, если не будет установлен хотя бы один жесткий диск Seagate. Точно так же программа подготовки диска Maxtor не запустится, если не будет установлен хотя бы один диск Maxtor.Но, например, если вы устанавливаете новый жесткий диск Seagate в систему, в которой уже установлен диск Maxtor, вы обычно можете использовать утилиту подготовки диска любого производителя. Посмотрите на оба и выберите тот, который вам больше нравится.

Использование SATA со старыми материнскими платами

Материнские платы

, выпущенные до весны 2003 г., не имеют встроенной (на уровне набора микросхем) поддержки SATA. Материнские платы Transition, выпущенные с конца 2002 по середину 2003 года, используют встроенный чип контроллера стороннего производителя, такой как Sil 3112A, для обеспечения поддержки SATA.Некоторые системы добавляют поддержку SATA с помощью хост-адаптера PCI SATA. Для доступа к диску SATA в таких системах может потребоваться драйвер.

Если вы устанавливаете Windows XP для загрузки с диска SATA, вставьте дискету с драйверами, когда программа установки предложит вам установить сторонние драйверы устройств хранения. Если диск SATA является дополнительным диском в существующей системе, используйте функцию обновления драйвера ОС, чтобы загрузить драйвер SATA после загрузки системы на исходный основной жесткий диск. Если диск SATA и интерфейс не отображаются в списке устройств IDE / ATA, проверьте список устройств SCSI.

Некоторые материнские платы со встроенными интерфейсами SATA предлагают параметры конфигурации SATA в программе настройки BIOS, а другие — нет. Если вы добавляете диск SATA в существующую систему в качестве дополнительного диска, вам не придется изменять настройки BIOS. При замене загрузочного диска может потребоваться изменить порядок загрузки в программе настройки BIOS, чтобы система могла загружаться с диска SATA. В зависимости от BIOS на экране порядка загрузки может отображаться параметр загрузки SATA как SATA, номер модели диска или SCSI.

Если материнская плата имеет встроенные интерфейсы SATA, при первом запуске системы обычно предлагается установить все необходимые драйверы.Если вы не установили эти драйверы во время установки материнской платы, вам будет предложено ввести их во время перечисления Plug and Play. Перед установкой материнской платы SATA рекомендуется посетить веб-сайт производителя контроллера SATA, чтобы загрузить последние версии драйверов SATA для этого контроллера.

Если правильно установленный диск SATA не распознается операционной системой, убедитесь, что программа настройки BIOS настроена правильно и что вы загрузили и активировали последнюю версию драйвера для используемого контроллера SATA.

Подробнее о жестких дисках

Страница не найдена

Моя библиотека

раз
    • Моя библиотека
    «» Настройки файлов cookie

    Что такое разъем FDD?

    3.5-дюймовые гибкие диски больше не используются из-за их небольшой емкости.

    В недалеком прошлом гибкие диски были стандартным методом хранения электронной информации. Сегодня очень немногие ПК все еще используют дисководы гибких дисков, но при необходимости можно добавить дисковод гибких дисков к вашему компьютеру. Многие материнские платы по-прежнему имеют разъем для подключения дисковода для дисковода, хотя сами диски найти сложнее.

    Что такое разъем FDD?

    FDD означает дисковод для гибких дисков.Хотя большинство компьютеров больше не используют дисководы для гибких дисков, разъем FDD все еще присутствует на многих материнских платах. Разъем FDD содержит 34 контакта и использует ленточный кабель FDD для подключения к дисководу гибких дисков 3 ½ дюйма. Определите этот кабель по перекручиванию между первым и вторым комплектом разъемов, который выделяет дисковод на конце кабеля. как FDD A, а диск посередине как FDD B.

    3½-дюймовый дисковод для гибких дисков

    В 1990-е годы на каждом ПК был дисковод для гибких дисков размером 3½ дюйма, который был основным методом передачи данных на компьютер или с него.В дисководе для гибких дисков использовались диски, заключенные в жесткий пластиковый корпус для защиты, доступный либо с двойной плотностью хранения данных 720 Кбайт, либо с высокой плотностью хранения 1,44 Мбайт. Это было большим улучшением по сравнению с предыдущими 5-дюймовыми дисками, которые были помещены в картонный конверт и были действительно гибкими, отсюда и название.

    Почему на моем компьютере нет дисковода гибких дисков?

    По мере того, как приложения становились больше, для их установки требовалось все больше и больше дискет, при этом для больших пакетов требовалось более 20 дисков, а установка занимала более часа.По мере того как мультимедийный контент становился все более популярным, для звука и видео требовались файлы большего размера, которые часто были слишком большими, чтобы поместиться на гибком диске. Эти проблемы открыли путь для приводов CDROM, которые могут хранить более 600 МБ, и стали предпочтительным форматом для установки мультимедиа и программ. Это решило половину проблемы, поскольку пользователи могли читать, но теперь писать большие файлы. С появлением устройств записи компакт-дисков пользователи получили возможность записывать свои собственные диски, а по мере того, как компакт-диски заняли свое место, гибкие диски были выведены из употребления. С появлением USB флеш-накопители стали популярными благодаря их большой емкости и быстрому доступу, и производители компьютеров перестали включать флоппи-дисководы в стандартную комплектацию.

    Добавление дисковода гибких дисков

    Установить 3½-дюймовый дисковый накопитель просто, для этого используются всего два соединения. Сначала подключите кабель для передачи данных, который проходит между накопителем и разъемом FDD на материнской плате, а затем вставьте свободный разъем питания от блока питания в Затем вам нужно войти в настройки BIOS компьютера и включить дисковод.Одна из проблем, с которой вы можете столкнуться, заключается в том, что дисководы гибких дисков относительно трудно удержать, и только небольшое количество поставщиков в настоящее время поставляют эти диски.Одним из простых решений является приобретение внешнего USB-дисковода гибких дисков, который доступен по низкой цене и подключается к свободному USB-порту. Они легко доступны, и их проще установить, поскольку вам не нужно открывать компьютер.

    Адаптеры дублирования жестких дисков

    Выбор правильного адаптера для использования с дубликатором жестких дисков Aleratec

    Хотя дубликаторы жестких дисков Aleratec предназначены для использования с жесткими дисками SATA (HDD) и твердотельными накопителями (SSD), многие из них также будут работать с различными другими носителями с добавлением дополнительных адаптеров, которые можно приобрести отдельно.Эта универсальность позволяет дубликатору жестких дисков превратиться в дубликатор карт Compact Flash или SSD-дубликатор mSATA или все три, просто чтобы привести несколько примеров. Однако с таким количеством доступных адаптеров может возникнуть путаница, какой из них к какому дупликатору подходит. Это руководство поможет вам выбрать правильный дубликатор и адаптеры для ваших нужд.

    Шаг 1. Какой носитель вы хотите продублировать?

    Очевидно, что правильный выбор дупликатора и адаптеров зависит от различных типов носителей, для которых вы собираетесь использовать дупликатор.Комбинируя дубликаторы с адаптерами, а в некоторых случаях и без каких-либо адаптеров, дубликаторы жестких дисков Aleratec могут поддерживать следующие типы носителей:

    Во многих случаях один и тот же дупликатор может работать с несколькими разными адаптерами для поддержки нескольких разных хранилищ. Типы СМИ.

    Шаг 2 — Какая мощность и скорость дубликатора лучше всего подходят для ваших нужд?

    После того, как вы определили, какие типы носителей вам нужно поддерживать в дубликаторе (и какие типы вам, возможно, потребуется поддерживать в будущем или для разовых работ), вы можете использовать удобную таблицу ниже, чтобы определить модели дубликаторов жестких дисков Aleratec, которые поддержит носитель для ваших нужд.Часто вам все равно придется принять решение, поскольку несколько вариантов могут поддерживать ваш носитель. На этом этапе пришло время подумать о емкости и скорости, которые влияют не только на то, насколько быстро вы можете завершить свои работы по дублированию, но также на эффективность и количество времени, которое вам нужно потратить на присмотр за процессом. Вам нужно будет взвесить это с дополнительными затратами на модели с большей емкостью и промышленными характеристиками. Дубликаторы жестких дисков Aleratec варьируются от одной цели до возможности дублировать до 24 дисков за раз.Семейство промышленных высокоскоростных устройств Aleratec (номера деталей 350125, 350126, 350127 и 350128) может дублировать со скоростью до 120 МБ / с!

    Шаг 3 — Какие функции вам нужны?

    Вы просто хотите создать клоны или вам нужна возможность дезинфицировать диски? Под дезинфекцией понимается удаление всех данных с диска без возможности восстановления. Это важная функция для многих корпораций и организаций, которые имеют дело с конфиденциальной информацией. Фактически, многие отрасли и правительственные организации должны должным образом дезинфицировать свои носители данных, чтобы соответствовать нормативным требованиям.Многие дубликаторы жестких дисков Aleratec имеют несколько алгоритмов очистки жестких дисков *. Фактически, ведущий поставщик услуг по восстановлению данных независимо подтвердил, что данные на жестких дисках, очищенные с помощью 7-проходной функции очистки с перезаписью семейства промышленных высокоскоростных продуктов Aleratec (номера деталей 350125, 350126, 350127 и 350128), были » безвозвратно уничтожены »и соответствуют критериям NIST (Национальный институт стандартов и технологий) 800-88.

    Большинство моделей Aleratec более высокого уровня также имеют расширенные функции, такие как «Быстрое копирование», которое копирует только соответствующие данные, а не весь жесткий диск, Сравнить и HPA Copy.Подобные функции жизненно важны для опытных пользователей, которым нужны инструменты управления, помимо простого посекторного полного дублирования. Пожалуйста, посетите наш веб-сайт для получения более подробной информации о функциях, включенных в конкретные модели, которые соответствуют другим вашим критериям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
