Какие типы аккумуляторов может заряжать SkyRC iMax B6 mini. Каковы основные характеристики и возможности этого зарядного устройства. Какие особенности и преимущества выделяют iMax B6 mini среди других зарядных устройств. Насколько точно и безопасно оно заряжает аккумуляторы различных химических типов.
Обзор характеристик и возможностей зарядного устройства SkyRC iMax B6 mini
SkyRC iMax B6 mini — это компактное и мощное универсальное зарядное устройство для различных типов аккумуляторов. Рассмотрим его основные характеристики и возможности:
- Поддерживает зарядку Li-Po, Li-Ion, Li-Fe, Ni-MH, Ni-Cd и свинцово-кислотных аккумуляторов
- Максимальная мощность зарядки — 60 Вт
- Максимальный ток зарядки — 6А
- Встроенный балансир для литиевых аккумуляторов
- Возможность обновления прошивки
- Компактные размеры — 103x75x35 мм
Такой набор характеристик делает iMax B6 mini универсальным зарядным устройством, подходящим для зарядки большинства типов аккумуляторов, используемых в радиоуправляемых моделях и портативной электронике.
Особенности зарядки различных типов аккумуляторов с помощью iMax B6 mini
Рассмотрим, как iMax B6 mini справляется с зарядкой разных типов аккумуляторов:
Литий-полимерные (Li-Po) аккумуляторы
Для Li-Po аккумуляторов iMax B6 mini обеспечивает:
- Зарядку до напряжения 4.2В на элемент (с возможностью регулировки 4.18-4.25В)
- Разрядку до 3.2В на элемент (с возможностью регулировки 3.0-3.3В)
- Балансировку элементов при зарядке
Литий-ионные (Li-Ion) аккумуляторы
Для Li-Ion аккумуляторов устройство обеспечивает:
- Зарядку до 4.1В на элемент (с возможностью регулировки 4.08-4.20В)
- Разрядку до 3.1В на элемент (с возможностью регулировки 2.9-3.2В)
Литий-железо-фосфатные (LiFePO4) аккумуляторы
Для LiFePO4 аккумуляторов iMax B6 mini обеспечивает:
- Зарядку до 3.6В на элемент (с возможностью регулировки 3.58-3.70В)
- Разрядку до 2.8В (с возможностью регулировки 2.6-2.9В)
Преимущества и недостатки зарядного устройства iMax B6 mini
Рассмотрим основные плюсы и минусы данного зарядного устройства:
Преимущества:
- Поддержка широкого спектра типов аккумуляторов
- Компактные размеры при достаточно высокой мощности
- Встроенный балансир для литиевых аккумуляторов
- Возможность обновления прошивки
- Информативный дисплей
Недостатки:
- Отсутствие возможности корректировки напряжения заряда и разряда для свинцово-кислотных аккумуляторов
- Нестабильная работа в режимах зарядки Ni-Cd и Ni-MH аккумуляторов
- Погрешности при установке малых токов разряда
Особенности конструкции iMax B6 mini
Рассмотрим некоторые интересные особенности конструкции данного зарядного устройства:
- Применение качественных проволочных токоизмерительных шунтов
- Возможность подключения внешнего датчика температуры
- Учет падения напряжения на соединительных проводах при протекании токов заряда и разряда
Программное обеспечение и возможности настройки iMax B6 mini
Зарядное устройство iMax B6 mini обладает следующими возможностями в плане программного обеспечения и настройки:
- Возможность обновления прошивки (последняя версия на момент написания статьи — V1.12)
- Настройка параметров зарядки и разрядки для различных типов аккумуляторов
- Сохранение пользовательских настроек
- Возможность калибровки (хотя и ограниченная)
Безопасность использования iMax B6 mini
Вопросы безопасности очень важны при работе с зарядными устройствами. iMax B6 mini обладает следующими функциями безопасности:
- Защита от переполюсовки питающего напряжения
- Защита от переполюсовки подключенного аккумулятора
- Контроль температуры (при использовании внешнего датчика)
Однако стоит отметить, что у устройства отсутствует защита от короткого замыкания, что требует повышенной осторожности при его использовании.
Рекомендации по использованию iMax B6 mini
На основе анализа характеристик и особенностей работы iMax B6 mini можно дать следующие рекомендации по его использованию:
- При зарядке Ni-Cd и Ni-MH аккумуляторов рекомендуется ограничивать заряжаемую емкость или использовать внешний датчик температуры
- Для литиевых аккумуляторов оптимальный ток разряда с минимальной погрешностью — 1.0А
- Не рекомендуется бездумно менять значение параметра Resistance Set
- Следует быть особенно осторожным при зарядке Ni-Cd и Ni-MH аккумуляторов из-за отсутствия проверки подключения аккумулятора перед подачей напряжения
Сравнение iMax B6 mini с аналогичными зарядными устройствами
Как iMax B6 mini выглядит на фоне конкурентов? Рассмотрим его основные преимущества и недостатки в сравнении с аналогичными устройствами:
Преимущества:
- Компактные размеры при достаточно высокой мощности
- Широкий спектр поддерживаемых типов аккумуляторов
- Возможность обновления прошивки
Недостатки:
- Отсутствие некоторых функций безопасности (например, защиты от КЗ)
- Нестабильная работа в некоторых режимах (особенно для Ni-Cd и Ni-MH аккумуляторов)
Несмотря на некоторые недостатки, iMax B6 mini остается одним из популярных выборов среди универсальных зарядных устройств благодаря своей компактности и широким возможностям.
Заключение: стоит ли покупать iMax B6 mini?
iMax B6 mini — это компактное и мощное зарядное устройство, способное работать с широким спектром типов аккумуляторов. Оно обладает рядом преимуществ, таких как встроенный балансир для литиевых аккумуляторов и возможность обновления прошивки. Однако у него есть и некоторые недостатки, в частности, нестабильная работа в режимах зарядки Ni-Cd и Ni-MH аккумуляторов.
Это устройство может быть хорошим выбором для тех, кто ищет компактное универсальное зарядное устройство и готов мириться с некоторыми его особенностями. Однако пользователям следует быть внимательными при его использовании, особенно при работе с Ni-Cd и Ni-MH аккумуляторами.
В целом, iMax B6 mini остается популярным выбором среди энтузиастов радиоуправляемых моделей и пользователей портативной электроники благодаря своей универсальности и компактности. Однако перед покупкой стоит тщательно взвесить все его преимущества и недостатки.
SkyRC iMax B6 mini глазами электроника
Официальная страничка производителя
www.skyrc.com/index.php?route=product/product&product_id=200
Там-же можно скачать инструкцию на английском языке и программное обеспечение
Зарядку заказывал почти пол-года назад у другого продавца, где их уже нет, поэтому ссылка на аналогичный товар другого продавца
Коробка со всех сторон
Инструкция только на английском языке
Само устройство завёрнуто в мягкий пакетик
Кабели в комплекте
На экран наклеена предупреждающая бирка о том, что если что-то пошло не так — сами виноваты, нечего было без присмотра оставлять 🙂
Проверка оригинальности прошла нормально (даже не сомневался)
Исходная версия прошивки V1.
10Прошивка была обновлена на V1.12 — в ней добавилась возможность заряжать литий без подключения балансировки, что иногда может быть полезно, а иногда и опасно
Под Win8.1 прошить не удалось — прошивал под Wn7 с переключением языка на английский.
Как выяснилось позже, надо было запускать программу от имени Администратора.
Под WinXP программа отказалась запускаться.
Как работать с этой зарядкой многократно написано в других обзорах (ссылки внизу) и не имеет смысла повторяться, раздувая обзор, поэтому постараюсь рассказывать только новую информацию.
Разбирается зарядка очень просто — на 8 винтиках с торцов
Маленький нестандартный вентилятор охлаждения 25х25х7мм на 15V.
Вентилятор настолько редкий, что даже в каталоге у производителя его не оказалось, видимо по спец заказу делают…
Вентилятор большего размера на это место никак не войдёт.
Температура включения вентилятора 40гр выключения 35гр, работает на выдув горячего воздуха. При нагреве, вентилятор включается сразу на полное входное напряжение и соответственно его скорость вращения определяется входным напряжением. При напряжении более 15В, вентилятор будет перегружаться и сильно шуметь.
Далее, плата откручивается от нижней крышки
И вот она, красавица 🙂
Собрана аккуратно, пайка качественная, флюс почти отмыт.
Токоизмерительные шунты нормальные проволочные — 0,03Ом для контроля тока цепи заряда и 0,1Ом для контроля тока разрядной цепи.
Полная разборка сопряжена с трудностями снятия индикатора — он намертво припаян к основной плате. Максимум, что возможно сделать без выпаивания — это немного отогнуть его
Дальше мешает разъём подключения вентилятора.
Плата была отмыта от флюса и термопасты (для подробного исследования)
Комплектные провода нормального качества, крокодилы припаяны
Реальную схему iMAX B6 mini найти не удалось, при этом схема простого B6 имеется.
nitro-racing.clan.su/_ld/0/3_RC-Power_BC6_Ch.pdf
Данная схема имеет множество ошибок, да и вид у неё такой, что глаза сломаешь, пока найдёшь, как эти кусочки между собой связываются.
Делать нечего, надо рисовать нормально читаемую принципиальную электрическую схему B6 mini…
Рисовал тщательно и очень долго, приводя её в понятный вид, потом долго думал…
Для полноразмерного просмотра щёлкните по схеме.
Работает схема вполне понятно (будет ниже), но назначение некоторых элементов разгадать так и не удалось (скорее всего это просто ошибки производителя)
— зачем-то поставлен резистор на входе логического транзистора (который уже имеет его внутри)
— назначение диода в цепи измерения зарядного тока осталось загадкой
Спецификация применяемых компонентов:
Тайваньский контроллер под девизом «Make You Win» (чтобы выиграть)
MEGAWIN MA84G564AD48 (80C51 8bit USB 64k 12bit ADC)
IRF3205 (55V 110A 200W 8mΩ)
DTU40N06 (60V 40A 136W 13mΩ)
DTU40P06 (-60V -40A 113W 22mΩ)
12CWQ10FN (100V 12A 0,65V)
DTC114 (50V 100mA)
KST64 (-30V -500mA hFE10k)
MMBT3904 (40V 200mA)
MMBT3906 (-40V -200mA)
LM2904 (3mV, 7μV/°C)
LM393 (2mV)
LM324 (2mV, 7μV/°C)
TD1534 (340kHz 3,6-20V 2A)
78M05 (7-35V 0,5A)
Принцип работы похож на B6, схема оптимизирована для компактного исполнения, изменения в основном в лучшую сторону.
Для облегчения понимания работы схемы, упрощённо набросал отдельно силовую часть
Силовой преобразователь напряжения собран по классической схеме Step–Up/Down с одним общим накопительным дросселем и двумя ключами. Управление ключами организовано через контроллер при помощи ШИМ, которой и задаётся ток зарядки и разрядки.
Обратная связь зарядной цепи реализована чисто программными средствами.
Частота работы ШИМ в любом режиме около 32кГц
Напряжение на затворе полевика преобразователя Step Down в режиме зарядки при выходном напряжении 4В, активный уровень низкий.
Напряжение на затворе полевика преобразователя Step Up в режиме зарядки при выходном напряжении 16В, активный уровень высокий
Управляющее напряжение для полевика разрядки (работающий в линейном режиме) формируется из ШИМ сигнала через фильтр НЧ, который далее усиливается операционным усилителем (ОУ).
Обратная связь цепи разряда — аппаратная на базе ОУ.
Напряжение на выходе контроллера 11(P2.6) в режиме разрядки
Балансировка работает по принципу дополнительной нагрузки элементов с наибольшим напряжением в общей цепи. Ток балансировки зависит от напряжения на аккумуляторе и составляет 80-160мА на каждый элемент.
Примечательно, что балансировка работает не только при заряде аккумуляторов, но и при разряде тоже, дополнительно нагружая элементы с максимальным напряжением.
Напряжение на каждом элементе измеряется дифференциальным усилителем на базе ОУ и подаётся через коммутатор на АЦП контроллера. На этот-же коммутатор подаётся сигнал с обоих температурных датчиков.
Напряжение считывается довольно точно.
Задающий кварцевый резонатор отсутствует, поэтому точность учёта времени заведомо невысока.
Проверка показала, что мой экземпляр за час убегает на 45 секунд — это вносит дополнительную погрешность измерения ёмкости 1,2% (завышает показания)
Некоторые особенности схемы B6 mini и отличия от B6:
— Имеется два стабилизатора напряжения +5В — линейный для питания контроллера и импульсный для питания подсветки индикатора и подключаемого к USB Wi-Fi модуля беспроводной передачи данных.
Наличие питания на USB может сыграть злую шутку — если зарядку подключить к выключенному компьютеру, импульсный преобразователь 5В может выйти из строя!
— USB подключается непосредственно в контроллер без преобразователей.
— Схема контроля напряжения на балансных разъёмах стала более логичной и правильной.
— Схема заметно упростилась за счёт применения логических N-P-N транзисторов DTC114 (маркировка 64) и составных P-N-P транзисторов KST64 (маркировка 2V)
Обнаруженные конструктивные проблемы:
— Габаритные конденсаторы не закреплены герметиком, следовательно зарядку лучше сильно не трясти и не ронять.
Исправляется нейтральным герметиком или компаундом
— Дроссель преобразователя висит на своих ножках и вибрирует при постукиванию по корпусу.
Можно закрепить нейтральным герметиком или компаундом
— Плата разъёмов балансировки припаяна только с одной стороны.
При желании, можно дополнительно пропаять.
— Металлическая рамка дисплея касается обмотки дросселя.
Желательно проложить изолятор или просто отогнуть лапку крепления рамки.
— Одна диодная сборка установлена с лицевой стороны платы и следовательно через пластину не охлаждается — при выходном токе зарядки более 4А, она сильно греется. Простыми способами исправить не получится.
— Полевик цепи разряда охлаждается через очень толстую мягкую силиконовую неармированную термопрокладку (3,5мм), что приводит к его довольно сильному нагреву в режиме разряда. Надеюсь, производитель знал что делал.
Можно теоретически прикинуть. Теплопроводность такой термопрокладки в лучшем случае 3Вт/мК, что при площади теплового контакта корпуса TO-220 1,0см2 и дырчатого корпуса зарядки 0,6см2, толщине 3,5мм даёт нагрев 15ºС на каждый Ватт. Через выводы на плату отводится около 1Вт, остальные 4Вт передаёт прокладка — полевик нагреется не менее 100ºС (4*15+40). Реальная измеренная температура при максимальной мощности 5Вт оказалась аж 114ºС (измерял термрпарой в районе крепёжного отверстия полевика).
Немного снизить его температуру можно, если между корпусом и платой мазнуть термопасты.
Охлаждение остальных полупроводников организовано через бутерброд: термопрокладка 1мм — алюминиевая пластина 4мм — термопрокладка 1мм — алюминиевый корпус
Корпус зарядки изолирован от схемы.
Зарядка имеет реальную защиту от переполюсовки питающего напряжения и защиту от переполюсовки подключённого аккумулятора, при этом защита от КЗ отсутствует.
Применяемые ОУ не являются прецизионными, поэтому изначально имеется заметная погрешность уставки малых токов. Например, при типичном начальном смещении ОУ LM2904 3мВ, ток разряда запросто может сместится на 0,03А, а заряда сразу на 0,1А! Именно поэтому производителю приходится программно калибровать каждую зарядку для уменьшения погрешности уставки токов. Однако, температурный дрейф таким образом уменьшить нельзя.
Устранить этот недостаток возможно, используя прецизионные ОУ (например AD712C, AD8676 и т.д.) и более оптимально развести печатную плату, однако это приведёт к удорожанию производства.
Заводская калибровка конечно в какой-то степени снижает это смещение, однако как её проводить самостоятельно — неизвестно. По этой причине, самостоятельная замена ОУ на более качественные не имеет смысла.
К зарядке можно подключить внешний датчик температуры:
фирменный SK-600040-01
или самодельный на базе LM35DZ
Внутренний термодатчик расположен непосредственно около полевого транзистора разрядки.

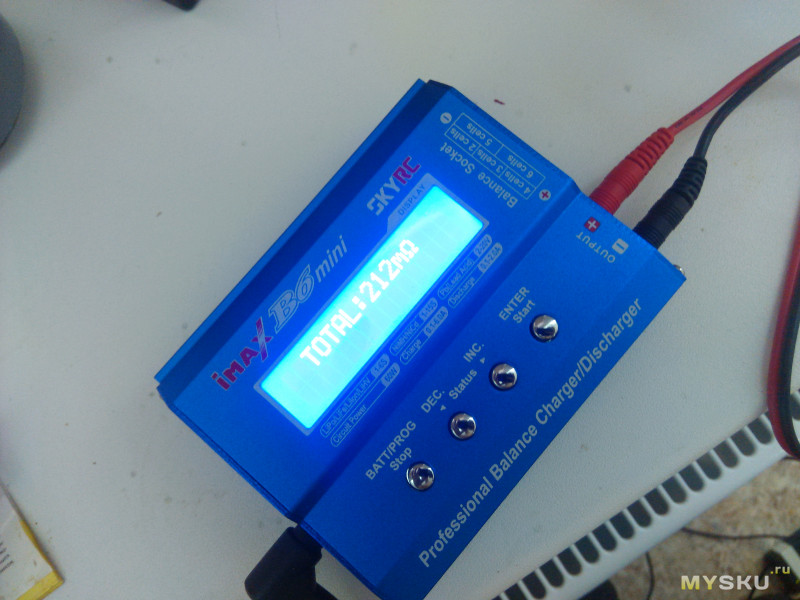

Зарядка учитывает падение напряжения на соединительных проводах при протекании токов заряда и разряда (параметр Resistance Set). Значение параметра сохраняется даже при сбросе настроек по умолчанию. Не рекомендую бездумно менять это значение.
Соединительные провода Бананы-T + T-крокодилы имкют реальное общее сопротивление 38мОм, и оптимальное значение Resistance Set = 85
Некоторые программные глюки:
— отсутствует возможность корректировать напряжение заряда и разряда на Pb аккумуляторах
— литий в режиме стандартной зарядки заряжает аккумулятор до снижения тока 0.
1А и менее независимо от уставки тока зарядки, что неверно. Конечный ток зарядки должен быть около 10% от тока уставки.
— в режимах NiCd и NiMH Auto Charge ток зарядки может превышать установленное ограничение, например поставили 0,2А, а заряд идёт 0,6А
— в режимах NiCd и NiMH ловит дельту очень нестабильно и значительно выше, чем задано в настройках — это может привести к перезаряду аккумуляторов.
При установленной минимальной дельте 4mV/Cell (Default) в режиме NiCd и NiMH зарядка отключилась при падении напряжения на 10-20mV. Иногда дельту вообще проскакивает и заряжает аккумулятор до сильного разогрева 🙁
Так почему такое происходит? Дело в том, что контроллер физически не может уловить разницу 4-5mV из-за наличия делителя напряжения 1:7,47 на входе и 12bit ADC (дискрета получается почти 10mV).
Поэтому, при зарядке NiCd и NiMH необходимо либо ограничивать заливаемую ёмкость, либо использовать внешний датчик температуры.
Проверка ещё продолжается…
Соответствие реального и отображаемого напряжений при нулевом токе
0,0В – 0,00В
0,1В – 0,02В
0,2В – 0,12В
0,3В – 0,22В
0,4В – 0,32В
0,5В – 0,42В
0,6В – 0,52В
0,7В – 0,62В
0,8В – 0,72В
0,9В – 0,82В
1,0В – 0,92В
1,1В – 1,02В
1,2В – 1,12В
1,3В – 1,23В
1,4В – 1,33В
1,5В – 1,43В
2,0В – 1,93В
2,5В – 2,44В
3,0В – 2,94В
3,5В – 3,45В
4,0В – 3,95В
4,5В – 4,46В
5,0В – 4,96В
6,0В – 5,96В
7,0В – 6,96В
8,0В – 7,95В
9,0В – 8,94В
10,0В – 9,94В
12,0В – 11,92В
15,0В – 14,90В
20,0В – 19,90В
25,0В – 24,95В
30,0В – 29,95В
Занижение отображаемого напряжения означает, что аккумуляторы будут слегка перезаряжаться.
Соответствие установленного и реального тока заряда в режиме Pb при напряжении 3,5-4,5В
0,1А – 0,092А
0,2А – 0,202А
0,3А – 0,298А
0,4А – 0,399А
0,5А – 0,490А
0,6А – 0,614А
0,7А – 0,712А
0,8А – 0,802А
0,9А – 0,902А
1,0А – 0,997А
1,1А – 1,145А
1,2А – 1,245А
1,3А – 1,340А
1,4А – 1,430А
1,5А – 1,576А
1,6А – 1,675А
1,7А – 1,760А
1,8А – 1,860А
1,9А – 1,956А
2,0А – 2,13А
2,1А – 2,23А
2,2А – 2,33А
2,3А – 2,44А
2,4А – 2,55А
2,5А – 2,66А
3,0А – 3,23А
3,5А – 3,76А
4,0А – 4,20А
4,5А – 4,72А
5,0А – 5,27А
5,5А – 5,81А
6,0А – 6,33А
Включение вентилятора вызывает повышение тока на выходе на 0,03А из-за неоптимальной разводки общего провода.
С прогревом платы, ток заряда немного уменьшается, из-за температурного дрейфа ОУ, а также из-за участка фольги печатной платы в измерительной токовой цепи
График соответствия установленного и реального тока разряда в режиме Pb при напряжении 2-2,5В
Включение вентилятора вызывает повышение тока на выходе на 0,01А
Погрешность установки малых токов разряда очень велика — ток сильно занижен (особенно в диапазоне 0,2-0,8А).
Именно поэтому отображаемая ёмкость аккумулятора при разряде зачастую превышает залитую ёмкость. Такое ощущение, что программная калибровка разрядного тока вообще не производилась. Для лития оптимальный ток разряда с минимальной погрешностью получается на токе 1,0А при этом будет завышение измеренной ёмкости на 3,5%
Литий в режиме Fast заряжает до падения тока зарядки 50% и менее в течение 1,5 минут. При этом аккумулятор реально заряжается не полностью (примерно до 95%).
Литий в режиме Charge заряжает до падения тока зарядки 0,1А и менее в течение 1,5 минут независимо от уставки тока зарядки.
LiPo заряжает до 4,20В на элемент (можно корректировать 4,18-4,25В), разряжает до 3,20В на элемент (можно корректировать 3,0-3,3В)
Li-Ion заряжает до 4,10В на элемент (можно корректировать 4,08-4,20В), разряжает до 3,10В на элемент (можно корректировать 2,9-3,2В)
Li-Fe заряжает до 3,60В на элемент (можно корректировать 3,58-3,70В), разряжает до 2,80В (можно корректировать 2,6-2,9В)
Свинец заряжает до 2,4В на элемент (без возможности корректировки) и падения тока 10% и менее в течение 10 секунд
Конечное напряжение разряда свинца 1,8В на элемент (без возможности корректировки) и без задержки
В режиме заряда NiCd и NMH напряжение зарядки подаётся без проверки подключения аккумулятора, при этом на выходе кратковременно появляется напряжение до 26В.
Защита от КЗ при этом не работает — будьте осторожны!
В этом режиме, зарядка каждые 30сек отключает зарядный ток на 2сек для более точного контроля напряжения на аккумуляторах. Именно это напряжение и показывается.
Измеряемое входное напряжение слегка завышается — при реальных 12,00В показывает 12,18В
При входном напряжении менее 10В, на экране отображается DC IN TOO LOW (Низкое входное напряжение)
При входном напряжении более 18В, на экране отображается DC IN TOO HI (Высокое входное напряжение)
Максимальная выходная мощность зарядки сильно зависит от величины входного напряжения. Полную мощность она выдаёт только при входном напряжении 15В и более. Не зря родной БП имеет напряжение именно 15В.
График зависимости реальной выходной мощности по всему допустимому диапазону значений входных напряжений:
Максимальная мощность заряда 63Вт превышает заявленные 60Вт потому, что реальный ток превышает отображаемый на дисплее.
Альтернативные прошивки, к сожалению, пока отсутствуют.
Самостоятельная калибровка также пока недоступна.
Надписи с поверхности корпуса легко стираются 🙁
Выводы: без сомнения, зарядка B6 mini очень интересная и несмотря на недостатки, порадовала своей работой. Потенциал этой зарядки пока ограничен желанием производителя, который не торопится исправлять хотя-бы программные ошибки.
Надеюсь, информация из обзора была для Вас полезной.
Универсальное зарядное устройство SkyRC iMax B6 mini для любых аккумуляторов
Представляю обзор популярной зарядки SkyRC iMax B6 mini.
Инструкция только на английском языке.
Само устройство завёрнуто в мягкий пакетик.
Кабели в комплекте.
На экран наклеена предупреждающая бирка о том, что если что-то пошло не так — сами виноваты, нечего было без присмотра оставлять 🙂
Исходная версия прошивки V1.
10.
Прошивка была обновлена на V1.12 — в ней добавилась возможность заряжать литий без подключения балансировки, что иногда может быть полезно, а иногда и опасно.
Под Win8.1 прошить не удалось — прошивал под Wn7 с переключением языка на английский. Как выяснилось позже, надо было запускать программу от имени Администратора. Под WinXP программа отказалась запускаться. Как работать с этой зарядкой многократно написано в других обзорах (ссылки внизу) и не имеет смысла повторяться, раздувая обзор, поэтому постараюсь рассказывать только новую информацию.
Разбирается зарядка очень просто — на 8 винтиках с торцов.
Маленький нестандартный вентилятор охлаждения 25х25х7мм на 15V.
Вентилятор настолько редкий, что даже в каталоге у производителя его не оказалось, видимо по спец заказу делают…
Температура включения вентилятора 40гр выключения 35гр, работает на выдув горячего воздуха. При нагреве, вентилятор включается сразу на полное входное напряжение и соответственно его скорость вращения определяется входным напряжением.
При напряжении более 15В, вентилятор будет перегружаться и сильно шуметь.
Далее, плата откручивается от нижней крышки.
И вот она, красавица 🙂
Собрана аккуратно, пайка качественная, флюс почти отмыт. Токоизмерительные шунты нормальные проволочные — 0,03Ом для контроля тока цепи заряда и 0,1Ом для контроля тока разрядной цепи.
Комплектные провода нормального качества, крокодилы припаяны.
К зарядке можно подключить внешний датчик температуры: фирменный SK-600040-01
или самодельный на базе LM35DZ
Внутренний термодатчик расположен непосредственно около полевого транзистора разрядки.
Зарядка учитывает падение напряжения на соединительных проводах при протекании токов заряда и разряда (параметр Resistance Set). Значение параметра сохраняется даже при сбросе настроек по умолчанию. Не рекомендую бездумно менять это значение.
Соединительные провода Бананы-T + T-крокодилы имкют реальное общее сопротивление 38мОм, и оптимальное значение Resistance Set = 85
Некоторые программные глюки:
отсутствует возможность корректировать напряжение заряда и разряда на Pb аккумуляторах;
литий в режиме стандартной зарядки заряжает аккумулятор до снижения тока 0.
1А и менее независимо от уставки тока зарядки, что неверно, т.к. конечный ток зарядки должен быть около 10% от тока уставки;
в режимах NiCd и NiMH Auto Charge ток зарядки может превышать установленное ограничение, например поставили 0,2А, а заряд идёт 0,6А;
в режимах NiCd и NiMH ловит дельту очень нестабильно и значительно выше, чем задано в настройках — это может привести к перезаряду аккумуляторов.
При установленной минимальной дельте 4mV/Cell (Default) в режиме NiCd и NiMH зарядка отключилась при падении напряжения на 10-20mV. Иногда дельту вообще проскакивает и заряжает аккумулятор до сильного разогрева 🙁
Так почему такое происходит? Дело в том, что контроллер физически не может уловить разницу 4-5mV из-за наличия делителя напряжения 1:7,47 на входе и 12bit ADC (дискрета получается почти 10mV).
Поэтому, при зарядке NiCd и NiMH необходимо либо ограничивать заливаемую ёмкость, либо использовать внешний датчик температуры.
График соответствия установленного и реального тока разряда в режиме Pb при напряжении 2-2,5В:
Включение вентилятора вызывает повышение тока на выходе на 0,01А.
Погрешность установки малых токов разряда очень велика — ток сильно занижен (особенно в диапазоне 0,2-0,8А). Именно поэтому отображаемая ёмкость аккумулятора при разряде зачастую превышает залитую ёмкость. Такое ощущение, что программная калибровка разрядного тока вообще не производилась. Для лития оптимальный ток разряда с минимальной погрешностью получается на токе 1,0А при этом будет завышение измеренной ёмкости на 3,5%.
Литий в режиме Fast заряжает до падения тока зарядки 50% и менее в течение 1,5 минут. При этом аккумулятор реально заряжается не полностью (примерно до 95%).
Литий в режиме Charge заряжает до падения тока зарядки 0,1А и менее в течение 1,5 минут независимо от уставки тока зарядки.
LiPo заряжает до 4,20В на элемент (можно корректировать 4,18-4,25В), разряжает до 3,20В на элемент (можно корректировать 3,0-3,3В).
Li-Ion заряжает до 4,10В на элемент (можно корректировать 4,08-4,20В), разряжает до 3,10В на элемент (можно корректировать 2,9-3,2В).
Li-Fe заряжает до 3,60В на элемент (можно корректировать 3,58-3,70В), разряжает до 2,80В (можно корректировать 2,6-2,9В) .
Свинец заряжает до 2,4В на элемент (без возможности корректировки) и падения тока 10% и менее в течение 10 секунд.
Конечное напряжение разряда свинца 1,8В на элемент (без возможности корректировки) и без задержки.
В режиме заряда NiCd и NMH напряжение зарядки подаётся без проверки подключения аккумулятора, при этом на выходе кратковременно появляется напряжение до 26В. Защита от КЗ при этом не работает — будьте осторожны!
В этом режиме, зарядка каждые 30сек отключает зарядный ток на 2сек для более точного контроля напряжения на аккумуляторах. Именно это напряжение и показывается.
Измеряемое входное напряжение слегка завышается — при реальных 12,00В показывает 12,18В.
При входном напряжении менее 10В, на экране отображается DC IN TOO LOW (Низкое входное напряжение).
При входном напряжении более 18В, на экране отображается DC IN TOO HI (Высокое входное напряжение).
Максимальная выходная мощность зарядки сильно зависит от величины входного напряжения. Полную мощность она выдаёт только при входном напряжении 15В и более. Не зря родной БП имеет напряжение именно 15В.
График зависимости реальной выходной мощности по всему допустимому диапазону значений входных напряжений:
Максимальная мощность заряда 63Вт превышает заявленные 60Вт потому, что реальный ток превышает отображаемый на дисплее.
Альтернативные прошивки, к сожалению, пока отсутствуют.
Самостоятельная калибровка также пока недоступна.
Выводы: без сомнения, зарядка B6 mini очень интересная и несмотря на недостатки, порадовала своей работой. Потенциал этой зарядки пока ограничен желанием производителя, который не торопится исправлять хотя бы программные ошибки.
Автор: ksiman, http://mysku.ru
Источник: http://electrik.info
Балансное зарядное устройство постоянного тока iMax B6 80 Вт
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Поиск:
Все Все Зарядные устройства/аксессуары Инструменты/аксессуары Контроллеры двигателя/скорости Батареи Оборудование/аксессуары Шестерни Радио Сервопривод/Втягивание Транспорт
- Описание
Детали
*** Это зарядное устройство-клон, это не продукт SkyRC/Imax. ***
Благодаря сверхкомпактному размеру и мощности зарядки 6,0 А при мощности 80 Вт, а также возможности заряжать новые высоковольтные аккумуляторы LiPo, B6 Mini представляет собой зарядное устройство, без которого не может обойтись ни один набор инструментов.
Это зарядное устройство только постоянного тока, что означает, что вам нужно будет питать его от батареи или источника питания с помощью прилагаемого шнура питания с зажимами типа «крокодил».
Включает Т-образный штекер (в стиле Дина) зарядный провод. Штекер зарядного провода на зарядном устройстве выполнен в стиле XT60, в зарядном устройстве не используются стандартные 4,0-мм пулевидные разъемы для зарядных проводов.
ХАРАКТЕРИСТИКИ:
- Зарядка LiPo, Li-Ion, Life, NiMH, NiCd и свинцово-кислотных аккумуляторов
- Простое в использовании меню и навигация
- Возможность зарядки высоковольтных аккумуляторов LiPio (4,3 В/ячейка)
- Оптимизированное операционное программное обеспечение регулирует ток и устраняет ошибки зарядки
- Дисплей в режиме реального времени показывает ток, емкость, температуру (требуется датчик температуры, не входит в комплект) и время
- Индивидуальный балансировщик ячеек для точной балансировки до +/- 0,01 В на ячейку
- Зарядка/Балансовая зарядка/Быстрая зарядка/Хранение/Разрядка
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Входное напряжение: 11–18 В пост. тока
- Зарядный ток/мощность: 0,1–6,0 А/80 Вт макс.
- Ток/мощность разряда: 0,1–2,0 А, 5 Вт макс.
- Балансовый ток: макс. 300 мА
- Допустимое отклонение баланса: +/- 0,01 В
- Количество ячеек: 1–6 ячеек LiPo/LiHv/LiFe/Li-ion, 1–15 ячеек NiMH/NiCd, 2–20 В Pb (свинцово-кислотный)
- Размеры: 102x84x29 мм
- Вес: 233 г (нетто)
ВКЛЮЧАЕТ:
- Зарядное устройство B6 Mini Balance
- Т-образный штекер (стиль Дина) зарядный кабель
- Подключение силового кабеля к аккумулятору/источнику питания
- Руководство по эксплуатации
ПРИМЕЧАНИЕ. Это зарядные устройства-клоны, а НЕ бренд SkyRC.
- отзывов
- Задать вопрос
токаSkyRC iMAX B6 MINI 60W 6A 6S LiPo LiHv NiCd NiMh оригинальное зарядное устройство SkyRC
Главная страница1 » Зарядное устройство2 » SkyRC iMAX B6 MINI 60W 6A 6S LiPo LiHv NiCd NiMh оригинальное зарядное устройство SkyRC
Запросить продукт Расскажи другу Договориться о цене Спецификация PDF
- Описание продукта
- Технические характеристики:
- Отзывы о товаре (0)
SKYRC B6 mini — это уменьшенная и обновленная версия знаменитого IMAX B6. По сравнению с B6, он имеет новые возможности и функции благодаря сверхкомпактному размеру. Меньший размер, большая мощность. По сравнению с B6 мощность и ток заряда увеличены на 20%. Пользователи могут подключить B6 mini к ПК для управления ПК и обновления прошивки. Более того, пользователи также могут использовать его в качестве измерителя литиевой батареи и измерителя внутреннего сопротивления батареи. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SKYRC B6 mini — это высокопроизводительная зарядно-разрядная станция с микропроцессорным управлением и управлением батареями, подходящая для использования со всеми современными типами батарей, со встроенным эквалайзером для шестиэлементных литий-полимерных (LiPo), литий-феррумовых (LiFe) и Литий-ионные (LiIon) аккумуляторы; максимальный ток заряда 6А и максимальная мощность заряда 60Вт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Пользователь может отслеживать напряжение батареи, напряжение элемента и другие данные во время зарядки, просматривать дату зарядки в виде графиков в реальном времени, а также может контролировать зарядку и обновлять прошивку из «Charge Master». | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Это зарядное устройство может управляться смартфонами через модуль Wi-Fi (как iOS, так и Android). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Нет необходимости подключать внешний балансир для зарядки баланса.
| Димеры | |||
| Вес нетто | 233 г | ||
| Входное напряжение | DC11-18V | ||
| Питание цепи | Максимальная зарядка: 60 Вт Макс.  Похожие записи |
