Светодиод АЛ307: характеристика, цоколевка и маркировка

Диффузный светодиод АЛ307 впервые был выпущен советской промышленностью в 80-е годы прошлого века. Сегодня несмотря на существование более мощных аналогов, он нисколько не потерял актуальности, а напротив, весьма востребован во многих областях радиотехники. Рассмотрим, какими техническими характеристиками и особенностями обладают диоды этого типа, какие у них есть модификации, а также их размеры и цоколевку.

Инфракрасные излучающие диоды

Инфракрасные излучающие диоды – полупроводниковые кристаллы, спектр излучения которых находится в диапазоне невидимых невооруженному глазу наблюдателя длин волн от 760 до 1400 нм. Подобные светодиоды выпускаются в том числе и в серии АЛ307 модификации А. Среди их главных технических характеристик выделяются:

  1. Рабочий диапазон длин волн. Светодиоды некоторых производителей из-за размытости этого параметра подсвечивают небольшим красным оттенком.
  2. Номинальная сила тока, при котором проявляется заявленная светимость.
  3. Максимально допустимая сила тока.
  4. Прямое напряжение (для данной модификации светодиодов АЛ307, как правило, его значение не превышает 2 вольт).
  5. Обратное напряжение.

В большинстве случаев ИК-светодиоды применяются в пультах дистанционного управления для телевизоров, кондиционеров, проигрывателей. Также они используются в системе ночного видеонаблюдения для инфракрасной подсветки территории.

Технические характеристики

Светоизлучающие диоды категории АЛ307 характеризуются прежде всего малой себестоимостью и непревзойденными в своем роде техническими показателями:

  1. Номинальная сила тока – в рамках 10-20 мА.
  2. Рабочее напряжение – около 2-2,8 вольт (зависит от температуры цвета и выпуска партии).
  3. Угол светового излучения – 100 градусов.
  4. Диапазон нагрева окружающего пространства при нормальной функциональности – от -60 до +80 С.
  5. Четыре оттенка свечения – красные 655 нм, желтые 590 нм, оранжевые 610 нм, зеленые 567 нм.
  6. Срок службы – до 15 тыс. часов.

Важно! Главное назначение светодиодов АЛ307 – индикация питания в приборах, а также создание более сложных индикаторных систем декоративной подсветки. Инфракрасными моделями оснащаются приборы дистанционного управления, датчики, сенсоры, линии связи фотонного типа, а также приемно-передающие установки.

Особенности и модификация

Категория светодиодов АЛ307М имеет четыре оттенка свечения. Это красный, желтый, оранжевый и зеленый. При этом они имеют цветной металлический, пластмассовый или металлостеклянный корпус, соответствующий спектру излучения – в рассеивающем или полностью прозрачном компаунде. Светодиодный кристалл покрыт стеклянной линзой с диспергатором овальной формы, диаметром 5 мм у основания. Выводные проводники изготовлены из гибкой проволоки и имеют одно направление. Анод всегда длиннее и немного толще катода. Последний также может иметь небольшой срез.

В маркировке первая буква, идущая после числового значения «307», означает характерный цвет светового потока:

  1. Красный – А, Б, К, Л.
  2. Желтый – Д, Е, Ж.
  3. Оранжевый – О, Р, М.
  4. Зеленый – В, Г, Н, П.

Основные светотехнические параметры для существующих модификаций светодиода АЛ307 представлены в следующей таблице:

Чтобы светодиод модели АЛ307 работал, необходимо соблюдать полярность при подключении. Кроме того, подсоединение непосредственно к сети запрещено. В схеме обязательно должен быть токоограничивающий резистор. В каждой последовательной или параллельной цепочке должен располагаться отдельный подобный стабилизирующий модуль.

Размеры и цоколевка

Габариты и характеристики цоколевки светодиода серии АЛ307 представлены в следующей схеме:

Основные выводы

АЛ307 – это светодиод диффузионного типа, впервые выпущенный в 80-е гг. прошлого века и до сих пор изготавливаемый благодаря стабильности характеристик и низкой цене. Среди его главных параметров выделяются:

  1. Номинальный ток (10-20 мА).
  2. Рабочее напряжение (2-2,8 В).
  3. Угол излучения (до 100 град.).
  4. Рабочая температура (-60 – +80 С).
  5. Цветовое разнообразие (красные, желтые, оранжевые, зеленые).
  6. Период эксплуатации (15 тыс. часов).

Существует также инфракрасная модификация светодиода АЛ307 А, излучающая в диапазоне волн 760-1400 нм. Сфера применения – индикация, декоративная подсветка, а ИК-версий – ночное видеонаблюдение, приборы и пульты дистанционного управления.

Если у вас есть информацию о том, где и как можно использовать светодиоды типа АЛ307, обязательно поделитесь ей в комментариях.

Предыдущая

СветодиодыВсе об оптоволоконном освещении

Следующая

СветодиодыТребования, характеристики и лучшие производители влагозащищенных светильников

Подробные характеристики светодиодов АЛ307

Диффузные светодиоды серии АЛ307 являются разработкой советских учёных, которые, основываясь на достижениях Ника Холоньяка, смогли реализовать собственные модели светоизлучающих диодов (СИД). Большую популярность серия АЛ307 приобрела в 1980-х годах, во время бурного развития электронной техники на простых транзисторах.

С появлением синих и белых светодиодов инжекционного типа, их диффузные предшественники «ушли в тень», но так и не исчезли полностью. На постсоветском пространстве и сегодня существуют фирмы, занимающиеся производством излучающих диодов типа АЛ и 3Л всех модификаций. Эти СИД по-прежнему востребованы в производстве и ремонте промышленного оборудования и выгодно отличаются малой себестоимостью. Розничная цена светодиодов из серии АЛ307 не превышает 0,15$ за штуку.

Особенности и модификация

Серия АЛ307*-М представлена четырьмя цветами свечения: красным, жёлтым, оранжевым и зелёным. Все светодиоды выпускаются в цветном корпусе из компаунда, который соответствует цвету излучения. Вместо символа «*» в маркировке ставится заглавная буква. Она указывает на цвет и яркость. Буквами А, Б, К, Л – зашифрованы красные светодиоды; Д, Е, Ж – жёлтые; О, Р, М – оранжевые; В, Г, Н, П – зелёные. Например, светодиод АЛ307БМ имеет красный оттенок свечения с длинной волны 650-675 нм и силой света 0,9 мкд. Излучающие диоды АЛ307 имеют овальную линзу с диаметром у основания 5 мм. Чтобы обеспечить равномерное рассеивание света, в материал линзы добавляют диспергатор. С его помощью световой поток распространяется под широким углом в горизонтальной плоскости и под узким – в вертикальной плоскости. Данное преимущество востребовано в конструировании светодиодных панелей информационного плана. В результате основной поток излучения направлен на наблюдателя.

Индикаторные светодиоды АЛ307 состоят из овального корпуса и двух выводов – анода и катода, оснащённых стопперами. Монтаж осуществляется в отверстия печатной платы.

Перед установкой необходимо проверить работоспособность полупроводникового прибора и определить его полярность.

Технические характеристики

Светодиод серии АЛ307 имеет номинальный рабочий ток, в зависимости от модификации, 10 или 20 мА. Падение напряжения, измеренное при этом токе, варьируется в пределах от 2,0 до 2,8В. Оно зависит от цвета излучения и выпущенной партии. В каждом цвете светодиоды отличаются по силе света, что наглядно показано в таблице ниже.

Оттенок цвета излучения зависит от длины волны. Её точное значение можно узнать на упаковке с конкретной партией светодиодов. Теоретически можно ориентироваться на справочные данные:
  • для красных – 655 нм;
  • для жёлтых – 590 нм;
  • для оранжевых – 610 нм;
  • для зелёных – 567.

В производственном цикле допускается некоторое отклонение от указанных величин. В связи с этим светодиод красного свечения может иметь как алый, так и багряный оттенок.

АЛ307 обладают рассеянным излучением под углом 100° и, в отличие от некоторых современных smd светодиодов, нормально функционируют в более широком диапазоне температур от -60 до +70°C. Основное назначение – использование в качестве индикатора питания, а также построение систем индикации различного уровня сложности.

Размеры и цоколевка

Светодиод ал307: характеристика, цоколевка и маркировка

Параметры светодиодов

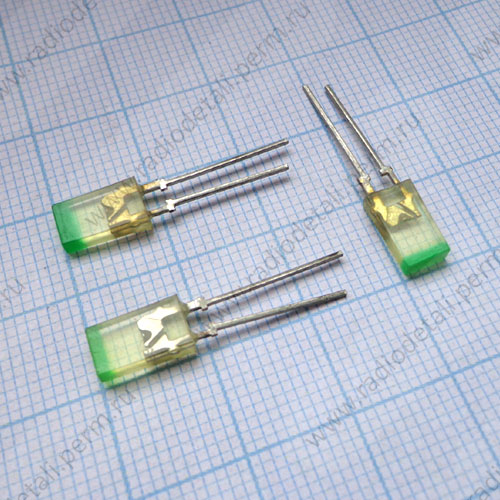

В таблице приведены основные параметры светодиодов отечественного производства.

Тип прибораЦвет свеченияЗначения параметров при Т=25СIпр.мах. mAUобр (Uобр.и) BТк.мах (Тп.) ±С
Iv. мккд (L, кд/м2)Uпр. BIпр.ном. mAlмах. mkM
123456789
КЛ101АЖелтый(10)5,5100,641070
КЛ101БЖелтый(15)5,5200,642070
КЛ101ВЖелтый(20)5,5400,644070
2Л101АЖелтый(10)5100,641070
2Л101БЖелтый(15)5200,642070
АЛ102АКрасный402,850,6910(2,0)70
АЛ102АМКрасный400,6920
2,0
70
АЛ102БКрасный1002,8100,6920(2,0)70
АЛ102БМКрасный1000,69202,070
АЛ102ВЗеленый2002,8200,5322(2,0)70
АЛ102ВМЗеленый2000,56222,070
АЛ102ГКрасный2502,8100,6920(2,0)70
АЛ102ГМКрасный2500,69202,070
АЛ102ДЗеленый4002,8200,5322(2,0)70
АЛ102ДМЗеленый4000,56222,070
3Л102АКрасный20350,6920(2,0)70
3Л102БКрасный1003100,6920(2,0)70
3Л102ВЗеленый2502,8200,5322(2,0)70
3Л102ГКрасный603100,6920(2,0)70
3Л102ДКрасный2003100,6920(2,0)70
АЛ112АКрасный(1000)2100,681270
АЛ112БКрасный(600)2100,681270
АЛ112ВКрасный(250)2100,681270
АЛ112ГКрасный(350)2100,681270
АЛ112ДКрасный(150)2100,681270
АЛ112ЕКрасный(1000)2100,681270
АЛ112ЖКрасный(600)2100,681270
АЛ112ИКрасный(250)2100,681270
АЛ112ККрасный(1000)2100,681270
АЛ112ЛКрасный(600)2100,681270
АЛ112МКрасный(250)2100,681270
АЛ301А-1Красный252,850,71170
АЛ301Б-1Красный1002,8100,71170
АЛ307АКрасный1502100,666202,070
АЛ307АМКрасный1502100,666202,070
АЛ307БКрасный9002100,666202,070
АЛ307БМКрасный9002100,666202,070
АЛ307ВЗеленый4002,8200,566222,070
АЛ307ВМЗеленый4002,8200,566222,070
АЛ307ГЗеленый15002,8200,566222,070
АЛ307ГМЗеленый15002,8200,566222,070
АЛ307ДЖелтый4002,8100,56; 0,7222,070
АЛ307ДМЖелтый4002,5100,56; 0,7222,070
АЛ307ЕЖелтый15002,8100,56; 0,7222,070
АЛ307ЕМЖелтый15002,5100,56; 0,7222,070
АЛ307ЖМЖелтый35002,5100,56; 0,7222,070
АЛ307ИОранжев. 4002,8100,56222,070
АЛ307КМКрасный2000210202,070
АЛ307ЛОранжев.15002,8100,56222,070
АЛ307НМЗеленый60002,820222,070
АЛ310АКрасный6102100,671270
АЛ310БКрасный2502100,671270
АЛ316АКрасный8002100,672070
АЛ316БКрасный2502100,672070
АЛС331АПеремен.6004200,56…0,720270
3ЛС331АПеремен. 25031020270
АЛ341АКрасный1502,8100,69…0,71202,070
АЛ341БКрасный5002,8100,69…0,71202,070
АЛ341ВЗеленый1502,8100,55…0,56222,070
АЛ341ГЗеленый5002,8100,55…0,56222,070
АЛ341ДЖелтый1502,8100,55; 0,7222,070
АЛ341ЕЖелтый5002,8100,55; 0,7222,070
АЛ341ИКрасный300210302,070
АЛ341ККрасный700210302,070
КЛ360АЗеленый3001,7102085
КЛ360БЗеленый6001,7102085
3Л360АЗеленый3001,7102085
3Л360БЗеленый6001,7102085
КЛД901АСиний1501230,466670
КИПД01А-1ЛЗеленый8007100,55…0,56128,070
КИПД01Б-1ЛЗеленый6007100,55…0,56128,070
КИПД02А-1ККрасный4001,850,7203,070
КИПД02Б-1ККрасный9001,850,7203,070
КИПД02В-1ЛЗеленый2502,550,55203,070
КИПД02Г-1ЛЗеленый5002,550,55203,070
КИПД02Д-1ЖЖелтый2502,550,63203,070
КИПД02Е-1ЖЖелтый6502,550,63203,070
КИПД03А-1ККрасный60250,658,05,070
КИПД03А-1ЖЖелтый302,550,68,05,070
КИПД03А-1ЛЗеленый32350,578,05,070
КИПД04А-1ККрасный150002100,7302,070
КИПД04Б-1ККрасный100002100,7302,070
КИПД05А-1ККрасный2001,850,76,06,070
КИПД05Б-1ЛЗеленый1002,550,556,06,070
КИПД05В-1ЖЖелтый1002,550,636,06,070
КИПД06А-1ККрасный40005,5250,72510,055
КИПД06Б-1ККрасный60005,5250,72510,055
КИПД06В-1ЛЗеленый30007,5252510,055
КИПД06Г-1ЛЗеленый50007,5252510,055
КИПМ01А-1ККрасный4002100,65…0,675305,070
КИПМ01Б-1ККрасный10002100,65…0,675305,070
КИПМ01В-1Л Жел-Зел4002,8200,55…0,57305,070
КИПМ01Г-1Л Жел-Зел10002,8200,55…0,57305,070
КИПМ01Д-1Л Жел-Зел20002,8200,55…0,57305,070
КИПМ02А-1ККрасный4002100,65…0,675305,070
КИПМ02Б-1ККрасный10002100,65…0,675305,070
КИПМ02В-1Л Жел-Зел4002,8200,55…0,57305,070
КИПМ02Г-1Л Жел-Зел10002,8200,55…0,57305,070
КИПМ02Д-1Л Жел-Зел20002,8200,55…0,57305,070
КИПМ03А-1ККрасный4002100,65…0,675305,070
КИПМ03Б-1ККрасный10002100,65…0,675305,070
КИПМ03В-1Л Жел-Зел4002,8200,55…0,57305,070
КИПМ03Г-1Л Жел-Зел10002,8200,55…0,57305,070
КИПМ03Д-1Л Жел-Зел20002,8200,55…0,57305,070
КИПМ04А-1ККрасный4002100,65…0,675305,070
КИПМ04Б-1ККрасный10002100,65…0,675305,070
КИПМ04В-1Л Жел-Зел4002,8200,55…0,57305,070
КИПМ04Г-1Л Жел-Зел10002,8200,55…0,57305,070
КИПМ04Д-1Л Жел-Зел20002,8200,55…0,57305,070

Справочник по отечественным светодиодам.

Особенности и модификация

Категория светодиодов
АЛ307М имеет четыре оттенка свечения. Это красный, желтый, оранжевый и зеленый.
При этом они имеют цветной металлический, пластмассовый или металлостеклянный
корпус, соответствующий спектру излучения – в рассеивающем или полностью
прозрачном компаунде. Светодиодный кристалл покрыт стеклянной линзой с диспергатором
овальной формы, диаметром 5 мм у основания. Выводные проводники изготовлены из
гибкой проволоки и имеют одно направление. Анод всегда длиннее и немного толще
катода. Последний также может иметь небольшой срез.

В маркировке первая
буква, идущая после числового значения «307», означает характерный цвет
светового потока:

  1. Красный – А, Б, К, Л.
  2. Желтый – Д, Е, Ж.
  3. Оранжевый – О, Р, М.
  4. Зеленый – В, Г, Н, П.

Основные
светотехнические параметры для существующих модификаций светодиода АЛ307
представлены в следующей таблице:

Чтобы светодиод модели АЛ307 работал, необходимо соблюдать полярность при подключении. Кроме того, подсоединение непосредственно к сети запрещено. В схеме обязательно должен быть токоограничивающий резистор. В каждой последовательной или параллельной цепочке должен располагаться отдельный подобный стабилизирующий модуль.

Цвета и материалы

См. также: Синий светодиод и Белый светодиод

Розовый светодиод диаметром 5 мм

Обычные светодиоды изготавливаются из различных неорганических полупроводниковых материалов, в следующей таблице приведены доступные цвета с диапазоном длин волн, падение напряжения на диоде и материал:

Цвет длина волны (нм)Напряжение (В)Материал полупроводника
Инфракрасный λ > 760 ΔU < 1,9 Арсенид галлия (GaAs)Алюминия галлия арсенид (AlGaAs)
Красный610 < λ < 7601,63 < ΔU < 2,03 Алюминия-галлия арсенид (AlGaAs)Галлия арсенид-фосфид (GaAsP)Алюминия-галлия-индия фосфид (AlGaInP)Галлия(III) фосфид (GaP)
Оранжевый590 < λ < 6102,03 < ΔU < 2,10Галлия фосфид-арсенид (GaAsP)Алюминия-галлия-индия фосфид (AlGaInP)Галлия(III) фосфид (GaP)
Жёлтый570 < λ < 5902,10 < ΔU < 2,18Галлия арсенид-фосфид (GaAsP)Алюминия-галлия-индия фосфид (AlGaInP)Галлия(III) фосфид (GaP)
Зелёный500 < λ < 5701,9 < ΔU < 4,0Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN)Галлия(III) фосфид (GaP)Алюминия-галлия-индия фосфид (AlGaInP)Алюминия-галлия фосфид (AlGaP)
Синий450 < λ < 5002,48 < ΔU < 3,7 Селенид цинка (ZnSe)Индия-галлия нитрид (InGaN)Карбид кремния (SiC) в качестве субстратаКремний (Si) в качестве субстрата — (в разработке)
Фиолетовый400 < λ < 4502,76 < ΔU < 4,0Индия-галлия нитрид (InGaN)
ПурпурныйСмесь нескольких спектров2,48 < ΔU < 3,7Двойной: синий/красный диод,синий с красным люминофором,или белый с пурпурным пластиком
Ультрафиолетовый λ < 4003,1 < ΔU < 4,4 Алмаз (235 нм)

Нитрид бора (215 нм)Нитрид алюминия (AlN) (210 нм)
Нитрид алюминия-галлия (AlGaN)
Нитрид алюминия-галлия-индия (AlGaInN) — (менее 210 нм)

БелыйШирокий спектрΔU ≈ 3,5Сочетание трех светодиодов основных цветов (красный, синий, зеленый), либо люминофор, излучающий белый цвет под воздействием светодиода со спектром от синего до ультрафиолетового;

Несмотря на то, что в мире широко выпускаются белые светодиоды в конструктиве синего/фиолетового свечения кристалла с нанесенным на него желтым или оранжевым люминофором, ничто не мешает нанести и люминофоры другого цвета свечения. В результате нанесения красного люминофора получают пурпурные или розовые светодиоды, гораздо реже выпускают светодиоды салатового цвета, где на синий кристалл наносится люминофор зеленого цвета свечения.

Светодиоды также могут иметь цветной корпус.

В 2001 году Citizen Electronics первой в мире произвела цветной SMD светодиод из цветной пастели под названием PASTELITE.

Оцените статью:

Главная › Новости

Опубликовано: 06.09.2018

Диффузные светодиоды серии АЛ307 являются разработкой советских учёных, которые, основываясь на достижениях Ника Холоньяка, смогли реализовать собственные модели светоизлучающих диодов (СИД). Большую популярность серия АЛ307 приобрела в 1980-х годах, во время бурного развития электронной техники на простых транзисторах.

С появлением синих и белых светодиодов инжекционного типа, их диффузные предшественники «ушли в тень», но так и не исчезли полностью. На постсоветском пространстве и сегодня существуют фирмы, занимающиеся производством излучающих диодов типа АЛ и 3Л всех модификаций. Эти СИД по-прежнему востребованы в производстве и ремонте промышленного оборудования и выгодно отличаются малой себестоимостью. Розничная цена светодиодов из серии АЛ307 не превышает 0,15$ за штуку.


Проверка светодиодов

Особенности и модификация

Серия АЛ307*-М представлена четырьмя цветами свечения: красным, жёлтым, оранжевым и зелёным. Все светодиоды выпускаются в цветном корпусе из компаунда, который соответствует цвету излучения. Вместо символа «*» в маркировке ставится заглавная буква. Она указывает на цвет и яркость. Буквами А, Б, К, Л – зашифрованы красные светодиоды; Д, Е, Ж – жёлтые; О, Р, М – оранжевые; В, Г, Н, П – зелёные. Например, светодиод АЛ307БМ имеет красный оттенок свечения с длинной волны 650-675 нм и силой света 0,9 мкд. Излучающие диоды АЛ307 имеют овальную линзу с диаметром у основания 5 мм. Чтобы обеспечить равномерное рассеивание света, в материал линзы добавляют диспергатор. С его помощью световой поток распространяется под широким углом в горизонтальной плоскости и под узким – в вертикальной плоскости. Данное преимущество востребовано в конструировании светодиодных панелей информационного плана. В результате основной поток излучения направлен на наблюдателя.

Индикаторные светодиоды АЛ307 состоят из овального корпуса и двух выводов – анода и катода, оснащённых стопперами. Монтаж осуществляется в отверстия печатной платы.

Перед установкой необходимо проверить работоспособность полупроводникового прибора и определить его полярность.

Технические характеристики

Светодиод серии АЛ307 имеет номинальный рабочий ток, в зависимости от модификации, 10 или 20 мА. Падение напряжения, измеренное при этом токе, варьируется в пределах от 2,0 до 2,8В. Оно зависит от цвета излучения и выпущенной партии. В каждом цвете светодиоды отличаются по силе света, что наглядно показано в таблице ниже. Оттенок цвета излучения зависит от длины волны. Её точное значение можно узнать на упаковке с конкретной партией светодиодов. Теоретически можно ориентироваться на справочные данные:

для красных – 655 нм; для жёлтых – 590 нм; для оранжевых – 610 нм; для зелёных – 567.

В производственном цикле допускается некоторое отклонение от указанных величин. В связи с этим светодиод красного свечения может иметь как алый, так и багряный оттенок.

АЛ307 обладают рассеянным излучением под углом 100° и, в отличие от некоторых современных smd светодиодов, нормально функционируют в более широком диапазоне температур от -60 до +70°C. Основное назначение – использование в качестве индикатора питания, а также построение систем индикации различного уровня сложности.

Размеры и цоколевка

Читайте так же

Индикатор уровня сигнала на светодиодах

Определить уровень сигнала на индикаторных светодиодах необходимо для решения нескольких задач (показатели тока и напряжения, смены фазы), но наиболее часто такая схема применяется именно для отображения уровня звука.

В современной электронике индикаторные светодиоды отчасти уступили место устройствам на ЖКИ и светодиодных матрицах. Но схема такого типа не только наглядно показывает уровень сигнала, она также проста в реализации и довольно наглядна.

Из чего собрать светодиодный индикатор уровня?

За основу могут быть взяты аналого-цифровые преобразователи (АЦП) LM3914-16. Эти микросхемы способны управлять как минимум 10 диодами, а при добавлении новых чипов количество лампочек может увеличиваться практически до бесконечности. Индикатор может иметь любой цвет, а над исполнением корпуса лучше подумать заблаговременно, чтобы потом это не стало неожиданностью.

LM3914 имеет линейную шкалу, которая может также использоваться для измерения напряжения, а 15 и 16 – логарифмическую, но при этом цоколевка у микросхем ничем не отличается.

Светодиоды при этом могут быть любыми, импортными или отечественными, главное, чтобы они подходили для выполнения поставленной задаче. Например, можно использовать простейшие диоды АЛ307, но можно и более сложные.

Расчет схемы индикатора

Составление данного устройства не требует никаких специальных навыков. Расчет показателей тока и напряжения можно произвести в любой программе, как и чертеж.

Одна из «ножек» (9) микросхемы подключается к положительному входу подачи напряжения. Таким образом светодиоды будут управляться как единый столбец. Для того чтобы иметь возможность самостоятельно регулировать режимы при смене фазы, схема должна включать в себя переключатель, но может спокойно обойтись и без него, если эта опция не нужна.
Ток, проходящий через светодиоды для заданного напряжения и фазы можно рассчитать так:

Ic = 12,5/R

R – сопротивление на 7 и 8 «ножках»

Для тока в 1 мА R=12,5 / 0,001 А = 12,5 кОм.

А для тока в 20мА  R=625 Ом.

Внедрение подстроечного резистора даст возможность регулировать яркость свечения, при отсутствии такой необходимости можно поставить обычный. Номиналы для них будут 10 кОм и 1 кОм соответственно.

Конечная схема светодиодного индикатора уровня получится приблизительно такой.

Она идеально подходит для моно-сигнала, но для стерео- придется составить ещё одну на второй канал. Они могут объединяться через обычный сетевой кабель с учетом фазы. Отменный вариант – сделать две одинаковые схемы, выполненные в разных цветах для демонстрации уровня каждого из каналов. Устройства также могут менять свой цветовой диапазон, но такая реализация будет несколько сложнее.

Величина C3 может быть равной 1 мкф при условии, что R4=100 кОм. Номинал R2 можно подбирать из диапазона 47-100 кОм.

В данной схеме используется транзистор КТ 315, но его можно заменить любым другим с подходящими параметрами (фазы сигнала, тока, вел-на напряжения, p-n переход).

Совет: Все необходимые элементы можно приобрести на радиорынке или в магазине, стоит учесть, что чипы LM3915-16 несколько дороже, чем LM3914. Менее затратный вариант – выпаять комплектующие с уже существующих плат.

В итоге получится приблизительно такое устройство:

Собрать индикатор  уровня сигнала своими силами – вполне решаемая задача. Главное – найти из чего будет составляться схема, а после – уделить немного времени проверке и отладке устройства.

Индикаторы

Газоразрядные цифровые индикаторы

Приведены параметры индикаторов ИН1 - ИН14

"Радио"

1971

1

Перельмутер В.

Светодиоды и светодиодные цифровые индикаторы

КЛ101, АЛ102, КЛ104, АЛ106,

"Радио"

1973

3

Нет автора

Знаковые газоразрядные приборы

Приведены параметры, цоклевка индикаторов ИН5 - ИН19

"Радио"

1975

5

Лисицин Б.

Линейные газоразрядные индикаторы

ИН9, ИН13, ИН20, ИН26

"Радио"

1976

4

Лисицин Б.

Новые светодиоды

Приведены параметры светодиодов АЛ103, АЛ107, АЛ109

"Радио"

1976

1

Абдеева Н.

Накальные индикаторы

ИВ9 - ИВ16

"Радио"

1977

1

Лисицин Б.

Вакуумные люминисцентные индикаторы

ИВ3 - ИВ22

"Радио"

1978

11

Лисицин Б.

Светодиоды

Приведены справочные сведения, габаритные размеры на светодиоды АЛ102, АЛ112, АЛ310, АЛ307, АЛ301, АЛ316, 3Л341, КЛ101, АЛС331А

"Радио"

1981

11

Аксенов А.

Линейные шкалы на основе светодиодов

Параметры, цоклевка, габаритные размеры АЛС317А-Д

"Радио"

1982

9

Нет автора

Цифро-буквенные индикаторы

(Продолжение в №3-8 1982г.). АЛ113, АЛ304, АЛС314, АЛС339, АЛС320, 2Л105, АЛС313, АЛС322, АЛС323, АЛ305, АЛС312, АЛС321, АЛС324, АЛС337, АЛС338, АЛС342, КЛЦ202, АЛС333, АЛС334, АЛС335, АЛ306, АЛС330, АЛС329, АЛС311, АЛС328, АЛС311, АЛС318.

"Радио"

1982

2

Нет автора

Жидкокристаллические цифрознаковые индикаторы

(Продолжение в №7,8 1985г). Параметры, габаритные размеры, цоклевка ИЖКЦ1, ИЖКЦ2, ИЖКЦ3, ЦИЖ-8, ЦИЖ3, ЦИЖ-4, ЦИЖ5, ЦИЖ-9, ИЖКС1 - ИЖКС11, ИЖК-1 - ИЖК-4

"Радио"

1985

6

Юшин А.

Шкальные и мнемонические индикаторы

(Продолжение в №4 1985г стр.60). Парамерры, габаритные размеры, цоклевка на ИВЛШ1-11/1, ИЛТ1-9М, ИВЛШУ1-11/2, П-402, ИЛТ-30М, П403, ИЛТ-8М, ИЛМ1-7Л, П408, ИЛТ5-30М, П415, П416, ИЛТ6-30М, ИЛТ7-30М, П423, П424

"Радио"

1985

2

Лисицин Б.

Мнемонические светодиодные индикаторы

Приведены параметры и габаритные размеры индикаторов КИПМО1 - КИПМО4

"Радио"

1987

9

Лисицин Б.

Электролюминисцентные индикаторы

(Продолжение в №2,4 1989г). Параметры, габаритные размеры, цоклевка ИТЭЛ1, ИТЭЛ2, ИТЭЛ3, 3ЭЛ-41, 3ЭЛ-42, ИЭМ1, ИЭМ2 - ИЭМ16, СЭЛ1 - СЭЛ11.

"Радио"

1989

1

Юшин А.

Шкальные люминисцентные индикаторы ИЛТ1-ИЛТ3

Параметры, цоклевка, габаритные размеры

"Радио"

1990

2

Лисицин Б.

Светодиоды

Параметры, габаритные размеры ИПДО4А-1К, ИПДО4Б-1К, КЛД901А, АЛС331А, 3ЛС331А

"Радио"

1993

9

Хирнов Л.

Светодиоды серий 3Л341, АЛ360, 3Л360

Габаритные размеры, параметры

"Радио"

1993

1

Хирнов Л.

Двухкристальные светоизлучающие диоды

(Продолжение в №1 1999г.). Цоколевка, параметры светодиодов АЛС331, КИПД11, КИПД18, КИПД19. КИПД23, КИПД37, КИПД41, КИПД44, КИПД45, КИПМ11, КИПМ17, КИПМ21.

"Радио"

1998

11

Юшин А.

Жидкокристаллические индикаторы

(Продолжение в №8 1998г стр.67). Цоколевка, параметры индикаторов ИЖЦ71, ИЖЦ72, ИЖЦ35, ИЖЦ4, ИЖВ74, ИЖВ76, ИЖГ96, ИЖГ97,

"Радио"

1998

7

Юшин А.

Вакуумный люминесцентный индикатор ИВЛШУ1-11/2

Цоколевка, параметры, схема включения

"Радио"

1999

11

Ломакин Л.

Двуразрядные цифровые светодиодные индикаторы

(Продолжение в №9 2001г.). Цоколевка, параметры на индикаторы серий КИПЦ09, ИПЦ12, КИПЦ13, КИПЦ16,КИПЦ22, КИПЦ29.

"Радио"

2001

7

Юшин А.

Вакуумный люминесцентный индикатор ИЛД1-М

Габаритные размеры, цоколевка, параметры.

"Радио"

2002

11

Юшин А.

Многоразрядные вакуумные люминесцентные индикаторы ИЛЦ1-4/7М, ИЛЦ3-4/7М

Габаритные размеры, цоколевка, параметры.

"Радио"

2002

9

Юшин А.

Полупроводниковые цифро-знаковые индикаторы КИПЦ46

Габаритные размеры, цоколевка, параметры.

"Радиомир"

2002

6

Нет автора

Вакуумные люминесцентные индикаторы

Габаритные размеры, цоколевка, параметры индикаторов ИЛЦ1-1/7, ИЛЦ2-1/7, ИЛЦ1-1/9. ИЛЦ5-5/7Л, ИЛЦ7-5/7ЛВ.

"Радио"

2003

11

Юшин А.

Вакуумные люминесцентные индикаторы для измерительной аппаратуры ИЛЦ1-6/7Л и ИЛЦ1-7/8ЛВ

Габаритные размеры, цоколевка, параметры.

"Радио"

2003

2

Юшин А.

Вакуумный люминесцентный индикатор ИЛЦ1-5/7М

Габаритные размеры, цоколевка, параметры.

"Радио"

2003

7

Юшин А.

Многоразрядный цифровой люминесцентный индикатор ИЛЦ9-4/7Л

Габаритные размеры, цоколевка, параметры.

"Радио"

2003

3

Юшин А.

Вакуумные люминесцентные индикаторы

Габаритные размеры, цоколевка, параметры индикаторов ИЛЦ1-9/7М, ИЛЦ1-16/8, ИЛЦ2-16/8, ИВЛ1-8/13, ИВЛ2-8/13

"Радио"

2004

11

Юшин А.

Вакуумный люминесцентный индикатор ИЛЦ1-6/7М

Габаритные размеры, цоколевка, параметры.

"Радио"

2004

1

Юшин А.

Сверхъяркие светодиоды белого свечения

Цоколевка, параметры на КИПД80 и зарубежные.

"Радио"

2004

9

Чуднов В.

Миниатюрные лампы тлеющего разряда и индикаторы на их основе

Габаритные размеры, параметры

"Радио"

2005

4

Юшин А.

Бегущие огни на светодиодах своими руками.

Гирлянды огоньков украсят любую елку. А если эти огоньки еще и «бегают», то на такую елку хочется смотреть, не отрываясь.
Схема несложного устройства бегущих огней на светодиодах приведена на рис.1.
На логических элементах DD1.1…DD1.3 собран генератор прямоугольных импульсов, следующих с частотой несколько герц.
Частоту следования импульсов можно изменять с помощью переменного резистора R1 («Скорость переключения») и, тем самым, регулировать частоту переключения светодиодов. С выходного вывода 10 DD1.3 импульсы поступают на вход С счетчика-делителя DD2. Выходы счетчика соединены с транзисторными ключами VT1 …VT7, которые управляют бегущими огнями - светодиодами VD1…VD7. С каждым импульсом генератора состояние DD2 увеличивается на единицу, и высокий уровень (логическая «1») поочередно появляется на соответствующем выходе, т.е. «1» как бы «бежит» по выходам.
Когда «1» появляется на выводе 7, соединенном с входом сброса R, DD2 устанавливается в исходное состояние («1» на выходе 0), и цикл работы счетчика повторяется.
Высокий выходной уровень счетчика открывает транзистор, подключенный к нему. Транзистор включает светодиод в своей коллекторной цепи. Резистор последовательно со светодиодом — токоограничительный.

Устройство бегущих огней питается от источника, схема которого приведена на рис.2.
Микросхемы подключены к стабилизатору напряжения на КР142ЕН8А, остальная часть схемы питается нестабилизированным напряжением, величина которого не критична и может составлять 12…20 В.
Вместо микросхемы К561ИЕ9 можно применить ИМС К564ИЕ9, К561ИЕ8 или К564ИЕ8, вместо К561ЛЕ5 — К561ЛА7 (цоколевка — одинакова).

Входы незадействованного элемента (выводы 12 и 13) микросхемы DD1 в любом случае нужно соединить с общим проводом.
Интегральный стабилизатор DA1 заменяется на КР142ЕН5 с любой буквой.
Транзисторы VT1…VT7 можно заменить на КТ645, КТ815, КТ817.
Диодный мост КЦ405А — на КЦ402 или на 4 диода КД105.
Светодиоды АЛ307 в гирляндах целесообразно взять с разным цветом свечения.
Вместо одного светодиода в каждом канале бегущих огней можно включить цепочку последовательно соединенных (желательно одного цвета, тогда их яркость будет примерно одинаковой). Количество светодиодов в цепочке определяется величиной выпрямленного напряжения и падением напряжения на одном (зависит от цвета светодиода, минимальное — на красном).
Тогда придется подобрать сопротивления ограничительных резисторов R10…R16 так, чтобы ток через светодиоды не превышал максимально допустимый. В устройстве бегущих огней можно использовать и другие типы светодиодов, в том числе, и сверхъяркие.

А.Карась, В.Новиков

Радиомир 2010/12

Вверх

mmbr5031 техническое описание и примечания к применению

MMBR5031

Аннотация: усилитель AX RF IC
Текст: 1 2 E D § b3b7HSM 0 0 0 7 2 0 3 7 | T ~ 2I-Ì7 MOTOROLA MOTOROLA SC X STR S / R 9 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЧ-линейный полупроводниковый источник MMBR5031 То же, что и кремниевый высокочастотный транзистор 2N5G31 NPIM. разработан для толстых и тонкопленочных схем, использующих компоненты для поверхностного монтажа и требующих малошумящего усиления сигнала с высоким коэффициентом усиления на частотах до 1 ГГц, · Высокое усиление - Gpe = 17 дБ тип., (TO-236AA / AB) DEV IC EMARK IN G MMBR5031 = 7G ЭЛЕКТРИЧЕСКАЯ ИС ALCHARACTER IS T IC S


OCR сканирование
PDF MMBR5031 2Н5Г31 MMBR5031 Усилитель AX RF IC
млн рублей 2857

Аннотация: MMBR2060 MMBR2857 MOTOROLA MMBF4860 MMBR5031 MMBFU310 MMBR931 MMBR930 MMBR5179 BFS17 E1
Текст: 10.5 15 10 1000 MMBR5031 7G 2.0 5.0 6.0 1.9 1.0 6.0 13.5 5.0 6.0 450 MMBR2857 7K 1.0 4.0 10 -


OCR сканирование
PDF ОТ-23 MMBR930 BFR92 BFR92A BFR93 BFR93A MMBR931 MMBR2060 MMBR5179 MMBR920 MMBR2857 MMBR2857 МОТОРОЛА MMBF4860 MMBR5031 MMBFU310 BFS17 E1
2010 - MRF9331

Аннотация: 2SC3029 2N2206 340t 2n3681 MMT3960A K918 MMBR5031 2SC2821 2SC330
Текст: PN5134 2N5134 2N988 2N989 2SC930 2SC930 KT379V 2N3647 ST6130 MMN72 2N5187 M6MBR509 2N5187 M6MBR509 2N5187 M6MBR509


Оригинал
PDF 2N2318 2N2320 2N3953 MMT3960 lBFT24 2N5186 ST6110 ST6125 ST6120 MMT807 MRF9331 2SC3029 2N2206 340т 2n3681 MMT3960A K918 MMBR5031 2SC2821 2SC330
po102

Реферат: 1401CA1 DIAC ecg6407 ECG6407 ic 565 1401CA3 78l05 sot-23 AL307BM DZS535-15 AL307
Текст: ВЧ- и СВЧ-транзисторы типа P - p- np N - npn MMBR5031 2SA1778 2SC3770 2SC174269 2SCMB4382SC3770 2SC174269 2SCMB4738 2SC3770 2SC174269 2SC45738 2SC3770 2SC174269 2SC45382SC3770 2SC174269 2SC4538 2SC3770 2SC174269 2SC4538 2SC3770 2SC174269 2SC45382SC3770 2SC174269 2SC45382SC3770 2SC174269 2SC4538 2SC3770 2SC174269 2SC4538 2SC3770 2SC174269 2SC4538 2SC3841 BFR92A BFR93 2SC4569 2SC3774 BFR93P BFR92P 2SC3775 BFR93A BFR92 2SC4568 2SC4857 2SC5106 2SC5109 MMBR911 2SC4092 2SC3606 2SC3356 2SC4864 2SC4093 MMBR941 MMBR571 BF569 BFT92 BFT93 BFG67 BFP67 BFP194 2SC3776 2SC3777 2SC3778 2SC3779 2SC3355 Пакет NP SOT-23 SOT


Оригинал
PDF MMBR5031 2SA1778 2SC3770 2SC4269 MMBR5179 2SC3837K 2SC3545 2SC3771 2SA1669 2SC4364 po102 1401CA1 DIAC ecg6407 ECG6407 ic 565 1401CA3 78l05 сот-23 AL307BM DZS535-15 AL307
FHC30LG

Реферат: ne72089 KC535C NE388-06 AL307BM IC 78L12 SOT89 KC535B AL307 79L05 слуховой аппарат lm358
Текст: РЧ ТРАНЗИСТОРЫ Тип P - p- np N - npn MMBR5031 2SA1778 2SC3770 2SC4269 MMBR5179 2SC3817SCF 2SC3837SC2 2SC3837SCF 2SC383SF2SC2642SC2682SC3702SC4388 2SC387SCF 2SC387SCF 2SC387SCF 2SC382SCF2SC3702SCF2SC382SCF2SC3162SC3 2SC4569 BFR93P 2SC3774 BFR92P 2SC3775 BFR93A BFR92 2SC4568 2SC4857 MMBR911 2SC5106 2SC5109 2SC4092 2SC3606 2SC3356 2SC4864 2SC4093 MMBR941 MMBR571 BF569 B62SCOTM BF569 B627092 BSCOT 2375678SCOT 2375678SCOT 2378SCOT 2378SCOT 48SCOT 2378SCOT488SCOT 2 378SCOT 48SCOT 488SCOT 48SCOT 2378SCOT 48SCOT 488SCOT 2378SCOT 488SCOT 2378SCOT 48SCOT 48SCOT48SCOT 48


Оригинал
PDF MMBR5031 2SA1778 2SC3770 2SC4269 MMBR5179 2SC3837K 2SC3545 2SC3771 2SA1669 2SC4364 FHC30LG ne72089 KC535C NE388-06 AL307BM IC 78L12 SOT89 KC535B AL307 79L05 слуховой аппарат lm358
MSC1621

Резюме: Sj85a MMFT6661 MRF9331 TLP655G cr708A 2SD601R 2SD601 R CR704A J45CA
Текст: BR4957L MMBR4957LT1 MMBR5031 М М М М BR5031L BR5031L MMBR5031LT1 М М М М BR5179 BR 5179L MMBR5179LT1 М М, MMBR4957LT1 MMBR4957LT1 MMBR4957LT1 MMBR4957LT1 MMBR5031LT1 MMBR5031LT1 MMBR5031LT1 MMBR5031LT1 MMBR5179LT1


OCR сканирование
PDF 5SMC15AT3 5SMC16AT3 5SMC18AT3 5SMC20AT3 5SMC22AT3 5SMC24AT3 5SMC27AT3 5SMC30AT3 5SMC33AT3 5SMC36AT3 MSC1621 Sj85a MMFT6661 MRF9331 TLP655G cr708A 2SD601R 2SD601 R CR704A J45CA
cp4071

Резюме: технический паспорт IC 7408 2N4891 IC 7408 MDA970A2 MDA2500 1854-0071 MDA2502 2N4342 IC TTL 7400
Текст: QXTR-7037 02037 MJD112 01590 SL360G 03406 LM394BN 02037 MMBTA06 02037209 MMBR5031


Оригинал
PDF 68B09 SN74ALS04BN SN74ALS08N SN74ALS00AN CA3046 uA733 LM311P LM318 CA3094 78H05 cp4071 типовой лист IC 7408 2N4891 IC 7408 MDA970A2 MDA2500 1854-0071 MDA2502 2N4342 IC TTL 7400
1998 - 2SC3355 SPICE МОДЕЛЬ

Аннотация: транзистор C2003 C319B MGF1412 RF TRANSISTOR 10GHZ MRF134 RF модель.lib файл 2SK571 MGF1402 MRF9331 pb_hp_at41411_19921101
Текст: (Типичный) = 30 мА, Hfe = 25-250, Ft = 5 ГГц pb_mot_MMBR5031_19961218 MMBR5031, упаковка: SOT23, модель


Оригинал
PDF F2002: F2003: F2004: 2SC3355 МОДЕЛЬ SPICE транзистор С2003 C319B MGF1412 РФ транзистор 10 ГГц MRF134 RF модель .lib файл 2SK571 MGF1402 MRF9331 pb_hp_at41411_19921101
Коды SMD

Аннотация: ТРАНЗИСТОР SMD T1P BAW92 MMBD2104 диод Шоттки s6 81A транзистор smd A6a a4s транзистор smd транзистор SMD P2F транзистор SMD a7s MMBD2101
Текст: Текст файла отсутствует


Оригинал
PDF BZV49 BZV55 500 мВт BAS32, BAS45, BAV105 LL4148, г. LL4448 BB241 BB249 Коды SMD ТРАНЗИСТОР SMD T1P BAW92 MMBD2104 диод шоттки s6 81A smd транзистор A6a a4s smd транзистор транзистор SMD P2F Транзистор SMD a7s MMBD2101
MMBD2104

Аннотация: Транзистор NEC 05F hp2835 диод ZENER DIODE t2d что эквивалент ZTX 458 транзистор MMBD2103 T2D DIODE 3w T2D 8N 2n2222 как эквивалент для bfr96 mmbf4932
Текст: текст файла отсутствует


Оригинал
PDF BAS32, BAS45, BAV105 LL4148, г. LL4448 BB241 BB249 LL914 LL4150, MMBD2104 Транзистор NEC 05F hp2835 диод ЗЕНЕР ДИОД t2d что эквивалент транзистора ZTX 458 MMBD2103 T2D ДИОД 3 Вт T2D 8N 2n2222 как эквивалент для bfr96 mmbf4932
MMBD2103

Аннотация: ZENER DIODE t2d MMBD2101 MMBD2102 MMBD2104 SMD-коды bc107 ТРАНЗИСТОРНЫЙ SMD-КОД ПАКЕТ SOT23 Транзистор NEC 05F NDS358N BAT15-115S
Текст: Нет текста в файле


Оригинал
PDF BZV49 BZV55 500 мВт BAS32, BAS45, BAV105 LL4148, г. LL4448 BB241 BB249 MMBD2103 ЗЕНЕР ДИОД t2d MMBD2101 MMBD2102 MMBD2104 SMD коды bc107 ТРАНЗИСТОРНЫЙ SMD-КОД ПАКЕТ SOT23 Транзистор NEC 05F NDS358N BAT15-115S
1996 - TCA780

Резюме: TFK U 111 B TFK U 4614 B TFK S 186 P TFK U 217 B TFK BP w 41 n TFK BPW 41 N Tfk 880 TFK 148 TDSR 5150 G
Текст: Текст файла недоступен


Оригинал
PDF 1N3245 1N3611GP 1N3612GP 1N3613GP 1N3614GP 1N3725 1N3957GP 1N4001GP 1N4002GP 1N4003GP TCA780 ТФК У 111 Б TFK U 4614 B TFK S 186 P ТФК У 217 Б ТФК БП w 41 n TFK BPW 41 N Tfk 880 TFK 148 TDSR 5150 G
c5088 транзистор

Реферат: транзистор C3207 TLO84CN sec c5088 IN5355B D2817A C3207 транзистор toshiba f630 TLO81CP MC74HC533N
Текст: -7037 MJD112 SL360G LM394BN MMBTA06 MMBR5031 MPSA27 BST39 MJ43B5740 BST39 BC9B2N5740 9000


Оригинал
PDF 1853 г. c5088 транзистор транзистор C3207 TLO84CN сек c5088 IN5355B D2817A C3207 транзистор toshiba f630 TLO81CP MC74HC533N
smd кодовая книга

Аннотация: транзистор SMD P1f код маркировки W16 SMD транзистор транзистор SMD КОД МАРКИРОВКИ jg smd транзистор WW1 транзистор SMD a7s DIODE SMD L4W smd стабилитрон код pj 78 smd транзистор wv4 Motorola транзистор smd маркировка коды


Оригинал
PDF OD-80 OD123 / 323 ОТ-23, OT346 ОТ-323, ОТ-416 ОТ-223, ОТ-89 ОТ-143, ОТ-363 smd кодовая книга транзистор SMD P1f код маркировки W16 SMD Transistor КОД МАРКИРОВКИ SMD ТРАНЗИСТОРА jg smd транзистор WW1 Транзистор SMD a7s ДИОД SMD L4W smd диод стабилитрон pj 78 smd транзистор wv4 Коды маркировки smd транзисторов Motorola
симистор zd 607

Резюме: 1n5204 CA2820 TRW h21C6 эквивалент BF845 bf506 BD529 BD243 PINOUT TRW sd41 2N6823
Текст: Текст файла недоступен


OCR сканирование
PDF SG73 / D симистор zd 607 1n5204 CA2820 TRW эквивалент h21C6 BF845 bf506 BD529 BD243 ВЫВОД TRW sd41 2N6823
Транзисторы Motorola
MRF 947

Аннотация: транзистор C5386 trimpots 3296 2N5688 CQ 542 Транзистор npn motorola эквивалентный транзистор 2sc3358 ic cd 2399 gp MM1662 motorola MRF 452 RF транзистор Motorola транзисторы MRF 486 заменить
Текст:.2-103 MMBR4957LT3. 2-103 MMBR5031LT1. 2-105 MMBR5031LT3. 2-105 MMBR5179LT1


OCR сканирование
PDF 2PHX11136Q-17 Транзисторы Motorola MRF 947 транзистор С5386 обрезки 3296 2N5688 CQ 542 Транзистор npn motorola эквивалентный транзистор 2sc3358 ic cd 2399 gp MM1662 Motorola MRF 452 RF ТРАНЗИСТОР Транзисторы Motorola MRF 486 заменить
2N5591 МОТОРОЛА

Аннотация: Транзисторы Motorola 2N5070 MRF 947, перекрестная ссылка motorola hep CQ 542 Транзисторы npn, эквивалентные транзисторам Motorola для 2n3866 RCA, руководство проектировщиков Твердотельные схемы питания Microlab Splitter Технические характеристики siemens Semiconductor manual CQ 548 Transistor npn motorola
Текст: текст файла отсутствует


OCR сканирование
PDF
MHW721A2

Аннотация: 13001 S 6D ТРАНЗИСТОР atv5030 * Motorola 2N5591 MOTOROLA 13001 6D ТРАНЗИСТОР 7119 ампер BGY41 MHW710-1 bf503 конструкция линейного усилителя 2sc1945
Текст: Нет текста в файле


OCR сканирование
PDF 1PHX11136Q-14 MHW721A2 13001 S 6D ТРАНЗИСТОР atv5030 * моторола 2N5591 MOTOROLA 13001 6D ТРАНЗИСТОР 7119 ампер BGY41 MHW710-1 bf503 строительный линейный усилитель 2sc1945
y51 h 120c

Аннотация: ac128 bd192 bd124 MM1711 BD214 al103 KT368 AFY18 BFQ59
Текст: Текст файла недоступен


OCR сканирование
PDF 500 мА 500 мА 240 МВт 240 МВт y51 h 120c ac128 bd192 bd124 MM1711 BD214 al103 КТ368 AFY18 BFQ59
0608, материнская плата 845 GV ML

Аннотация: 240 В AC / ТРАНСФОРМАТОР bck 2801 SN75512 SN7401 Код неисправности двигателя инвертора ABB abb инвертор вручную acs 800 D64dS Код неисправности двигателя инвертора ABB ACS 401 vlt 2900 TL507
Текст: Текст файла отсутствует


OCR сканирование
PDF
т110 94в 0

Аннотация: PTC SY 16P 2N2955T диод Philips PH 37m 35K0 trimble R8 модель 2 2sc497 2SA749 2n6259 ssi 2N4948 NJS
Текст: Текст файла отсутствует


OCR сканирование
PDF Барселона-28, С-171 CH-5400 t110 94v 0 PTC SY 16P 2Н2955Т Philips диод PH 37m 35K0 trimble R8 модель 2 2sc497 2SA749 2n6259 SSI 2N4948 NJS
Руководство Sony по замене полупроводников, 1991 г.

Аннотация: 2sc5088 транзисторы строчной развертки tcxo philips 4322 20000w звуковая схема усилителя замена на 2sc5088 строчные транзисторы motorola power fet rf databook 2SK170BL Funkamateur транзистор 1060 принципиальная схема sony
Текст: текст отсутствует


Оригинал
PDF
1998 - Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: ТЕХНИЧЕСКИЕ ДАННЫЕ MOTOROLA SEMICONDUCTOR Закажите этот документ по MMBR5031LT1 / D Линия RF, TJmax PD (max) Значение 10 15 3.0 20150 0,300 4,00 Единица Vdc Vdc Vdc mAdc ° CW мВт / ° C MMBR5031LT1 RF, ПРОФИЛЬ (TO236AA / AB) МАРКИРОВКА УСТРОЙСТВА MMBR5031LT1 = 7G ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TA = 25 ° C, если только MMBR5031LIMS не УКАЗЫВАЕТСЯ на 1 1 ПАКЕТ. РАЗМЕРЫ И ДОПУСКИ ПО ANSI Y14.5M, 1982, ИНТЕРНЕТ: http://motorola.com/sps MMBR5031LT1 2 MMBR5031LT1 / D ДАННЫЕ MOTOROLA RF DEVICE


Оригинал
PDF MMBR5031LT1 / D 20 марок MMBR5031LT1 MMBR5031LT1 / D
2004 - СТФ12А80

Резюме: BSTD1046 BSTC1026 BTB04-600SAP STF6A80 BSTD1040 TO510DH BSTC1040 TO812NJ BTB15-700B
Текст: Текст файла недоступен


Оригинал
PDF 02CZ10 02CZ11 02CZ12 02CZ13 02CZ15 02CZ16 02CZ18 02CZ2 02CZ20 STF12A80 BSTD1046 BSTC1026 BTB04-600SAP STF6A80 BSTD1040 TO510DH BSTC1040 TO812NJ BTB15-700B
Схема очень простой рации

Аннотация: модели blf278 принципиальная схема простой рации принципиальная схема SiGe HBT GAIN BLOCK MMIC AMPLIFIER N6 BF245c spice model smd кодовая маркировка транзистора 8K MOBILE jammer GSM 1800 MHZ BSS83 spice model smd TRANSISTOR кодовая маркировка 7k sot23
Текст: текст в файле отсутствует


Оригинал
PDF TFF1007HN TFF11070HN TFF11073HN TFF11077HN TFF11080HN TFF11084HN TFF11088HN TFF11092HN TFF11096HN TFF11101HN очень простая схема рации blf278 модели принципиальная схема рации простая схема рации МИКС-УСИЛИТЕЛЬ SiGe HBT GAIN BLOCK N6 Модель специи BF245c smd код транзистора с маркировкой 8K МОБИЛЬНЫЙ подавитель GSM 1800 MHZ Модель специй BSS83 smd код транзистора маркировка 7к сот23

SMF05.Прейскурант TCT, фото SMF05.TCT | транзисторный mosfet | transistorfet.com

SMF05.TCT может быть отправлен в тот же день. Paypal принят, закажите онлайн сегодня!

Тщательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.

Купите сейчас, вы получите удовольствие
✓Отправьте заказ в тот же день!
✓ Доставка по всему миру!
✓ Распродажа с ограниченным сроком
✓ Легкий возврат.

Лурдес 2021-04-30 21:12:18

хороший продавец A +++

Мамура 2021-04-24 17:53:59

Точно так, как описано, быстрая доставка.снова будет вести дела с продавцом

Isadora 2021-04-21 22:04:42

СОВЕРШЕННО

Джилл 2021-04-14 17:41:18

Отличные запасные части со всеми характеристиками, которые можно настоятельно рекомендовать

Клаудин 2021-04-11 14:42:03

Как описано.Отличный продавец!

Оксана 04-04-2021 12:43:19

хорошая сделка

Бренна 2021-04-02 17:48:41

Хорошее обслуживание. Отличные детали.

Яннеке 2021-03-28 19:12:21

Wszystko OK.

Мириам 2021-03-24 07:00:39

ОК !!!

Ленора 2021-03-17 17:09:56

ОК perfetto

Все основные кредитные и дебетовые карты через PayPal.
Paypal (AMEX принимается через Paypal)
Мы также принимаем банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или кодами продукта.Включите свой адрес доставки и предпочтительный способ доставки. Затем мы отправим вам полные инструкции по электронной почте.

Мы никогда не храним данные вашей карты, они остаются в Paypal

Товары доставляются почтовыми службами и оплачиваются по себестоимости.
Товары будут отправлены в течение 1-2 рабочих дней с момента оплаты. Доставка может быть объединена при покупке большего количества.
Другие способы перевозки могут быть доступны при оформлении заказа - вы также можете сначала связаться со мной для уточнения деталей.
Судоходная компания Расчетное время доставки Информация для отслеживания
Плоская транспортировка 30-60 дней Не доступен
Заказная Авиапочта 15-25 дней В наличии
DHL / EMS / FEDEX / TNT 5-10 дней В наличии
Окончательный срок поставки Может быть задержан вашей местной таможней из-за таможенного оформления.

Благодарим за покупку нашей продукции на нашем веб-сайте.
Чтобы иметь право на возмещение, вы должны вернуть товар в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь каких-либо повреждений.
После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали при покупке. При оплате кредитной картой возврат средств может появиться в выписке по кредитной карте в течение 5–10 рабочих дней.
Если продукт каким-либо образом поврежден или вы инициировали возврат по прошествии 30 календарных дней, вы не имеете права на возмещение.
Если что-то неясно или у вас есть вопросы, свяжитесь с нашей службой поддержки.

См. Подробную информацию о защите покупок PayPal.
Получите заказанный товар или верните свои деньги.
Покрывает вашу закупочную цену и первоначальную доставку.
Если вы не получите товар в течение 25 дней, просто сообщите нам, будет выпущена новая посылка или замена.
PayPal Защита покупателей
Защита вашей покупки от клика до доставки
Вариант 1) Полный возврат средств, если вы не получили свой заказ
Вариант 2) Полный или частичный возврат, если товар не соответствует описанию
Если ваш товар значительно отличается от нашего описания продукта, вы можете: A: вернуть его и получить полный возврат, или B: получить частичный возврат и сохранить товар.

Спецификация или технические характеристики в формате PDF доступны по запросу для загрузки.

Почему выбирают нас?

  • Расположен в Шэньчжэне, центре электронного рынка Китая.
  • 100% гарантия качества компонентов: Подлинный оригинал.
  • Достаточный запас на ваш срочный запрос.
  • Опытные коллеги помогут вам решить проблемы, чтобы снизить риски с помощью производства по требованию.
  • Быстрая доставка: компоненты, имеющиеся на складе, могут быть отправлены в тот же день.
  • Круглосуточное обслуживание.
  • Каковы ваши основные продукты?

    Наша основная продукция
    Интегральные схемы (ИС) Дискретный полупроводник Потенциометры, переменные R
    Аудио специального назначения Принадлежности Реле
    Часы / синхронизация Мостовые выпрямители Датчики, преобразователи
    Сбор данных Diacs, Sidacs Резисторы
    Встроенный Диоды Индукторы, катушки, дроссели
    Интерфейс МОП-транзисторы Фильтры
    Изоляторы - Драйверы ворот БТИЗ Кристаллы и генераторы
    Линейный JFET (эффект поля перехода) Разъемы, межкомпонентные соединения
    Логика РФ полевые транзисторы Конденсаторы
    Память РЧ Транзисторы (БЮТ) Изоляторы
    PMIC SCR светодиод
    Транзисторы (БЮТ)
    Транзисторы
    Симисторы

    Какая цена?

  • Все цены являются ценами за единицу в долларах США (USD).
  • Цена на некоторые детали нестабильна в зависимости от рынка, пожалуйста, свяжитесь с нами для получения последней и лучшей цены.
  • Какой способ оплаты?

  • PayPal, кредитные карты через PayPal, банковский перевод, Western Union, MoneyGram.
  • Покупатель несет ответственность за все расходы по доставке.
  • Свяжитесь с нами, если вы предпочитаете другой способ оплаты.
  • Что такое возврат и замена?

  • Если есть какие-либо проблемы с качеством, убедитесь, что все эти предметы должны быть возвращены в их первоначальном состоянии, чтобы претендовать на возврат или замену.(Любые использованные или поврежденные предметы не подлежат возврату или замене).
  • Каков минимальный объем заказа вашей продукции?

  • Минимальная партия заказа от ОДНОЙ штуки.
  • Вы можете купить сколько угодно.
  • Когда вы пришлете мне детали?

  • Мы отправим вам детали в тот же день после получения оплаты.
  • Как разместить заказ?

  • Добавьте товар в корзину, а затем перейдите к оформлению заказа на нашем веб-сайте.
  • Предлагаете ли вы техническую поддержку?

  • Да, наш технический инженер поможет вам с информацией о распиновке 2SD1733TLR, указаниями по применению, замена, техническое описание в pdf, руководство, схема, аналог, перекрестная ссылка.
  • Предлагаете ли вы гарантию?

  • Да, мы предоставляем 6 месяцев гарантии на наш продукт.
  • Как сделать наш бизнес долгосрочным и хорошим?

  • Мы поддерживаем хорошее качество и конкурентоспособные цены.
  • Мы уважаем каждого клиента как друга и добросовестно ведем бизнес!
  • Если у вас возникнут другие вопросы, свяжитесь с нами.Мы всегда к вашим услугам!

    s71200 Системное руководство en-US en-US | Программируемый логический контроллер

    Вы читаете бесплатный превью
    Страницы с 58 по 86 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы со 112 по 152 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 178 по 179 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Стр. 205 не отображается в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 231 по 391 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 460 по 591 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 628 по 630 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 686 по 812 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 849 по 938 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Page 974 не отображается в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 978 по 979 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 983 по 998 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 1045 по 1072 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 1087 по 1136 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 1151 по 1160 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 1188 по 1238 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 1289 по 1393 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 1419 по 1464 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 1489 по 1579 не показаны в этом предварительном просмотре.

    Как работает Стабилитрон. Стабилитон - что это и для чего? Стабилизатор с напряжением стабилизации 30 вольт

    R3 10K (4K7 - 22K) Reostat

    R6 0,22R 5W (0,15- 0,47R)

    R8 100R (47R - 330R)

    C1 1000 x35v (2200 x50v)

    C2 1000 x35V (2200 x50V)

    C5 100N CERAMICK (0.01-0,47)

    T1 KT816 (BD140)

    T2 BC548 (BC547)

    T3 KT815 (BD139)

    T4 KT819 (CT805,2N3055)

    T5 KT815 (BD137-3-5D)

    VD5 BZX27 (KS527)

    VD6 Al307b, K (красный светодиод)

    Регулируемый стабилизированный источник питания - 0-24 В. , 1 - 3A

    с ограничением тока.

    Блок питания (БП) предназначен для получения регулируемого стабилизированного выходного напряжения от 0 до 24 В при токе примерно 1-3 А. Просто скажите, что вы не покупаете батареи, а использовали его для экспериментов с вашими проектами.

    В блоке питания предусмотрена так называемая защита по максимальному току.

    Для чего это нужно? Для того, чтобы этот БП служил верой и правдой, не боялся коротких замыканий и не требовал ремонта, так сказать «не обостренный и недовольный»

    Стабилизатор тока стабилизатора собран в Т1, есть возможность установки практически любой стабилизации при напряжении стабилизации меньше входного напряжения на 5 вольт

    Это значит, что при установке стабилитрона VD5 мы допустим на ZX5.6 или КС156 на выходе стабилизатора получаем регулируемое напряжение от 0 до примерно 4 вольт соответственно - если стабилитрон 27 вольт, то максимальное выходное напряжение будет в пределах 24-25 вольт.

    Трансформатор должен быть выбран примерно по напряжению переменного тока. Вторичная обмотка должна быть примерно на 3-5 вольт больше, чем вы ожидаете получить на выходе стабилизатора, что, в свою очередь, зависит от установленного Stabitron,

    Сила тока во вторичной обмотке трансформатора минимум должен быть не меньше того тока, который должен быть получен на выходе стабилизатора.

    Подобрать конденсаторы для емкостей C1 и C2 - кажется 1000-2000 мкФ на 1А, C4 - 220 мкФ на 1А

    Сложнее с емкостями напряжения - рабочее напряжение примерно рассчитывается по такой методике - переменное напряжение вторичной обмотки трансформатор делится на 3 и умножается на 4

    (~ UVH: 3 × 4)

    T e - Предположим, что выходное напряжение вашего трансформатора составляет около 30 вольт - 30 разделите на 3 и умножьте на 4 - мы получим 40 - это означает, что рабочее напряжение конденсаторов должно быть более 40 вольт.

    Уровень ограничения тока на выходе стабилизатора зависит от R6 минимум и R8 (максимум до отключения)

    При установке перемычки вместо R8 между базой VT5 и эмиттером VT4 с резистором R6 равный 0,39 Ом, предельный ток будет примерно на уровне 3а,

    Как понимать «ограничение»? Очень просто - выходной ток даже в режиме короткого замыкания Выходной не будет превышать 3 А, за счет того, что выходное напряжение будет автоматически снижено почти до нуля,

    Можно ли заряжать автомобильный аккумулятор? Без труда.Достаточно установить регулятор напряжения, прошу прощения - напряжение потенциометра R3 составляет 14,5 вольт на холостом ходу (т е при отключенном аккумуляторе), а затем подключить к выходу блока, аккумулятор, и ваш аккумулятор будет заряжаться стабильным током до уровня 14,5 В ток при зарядке будет уменьшаться, и когда он достигнет значения 14,5 В (14,5 В - напряжение полностью заряженного аккумулятора), он будет равен нулю.

    Как настроить ограничение тока. Установите выход стабилизатора напряжения на холостом ходу примерно 5-7 вольт.Затем к выходу стабилизатора подключите сопротивление примерно 1 Ом мощностью 5-10 Вт и согласованно с ним амперметр. R8 удерживающий резистор устанавливает требуемый ток. Правильно выставленный предельный ток можно контролировать, повернув потенциометр регулировки выходного напряжения на максимум до тех пор, пока он не остановится, ток, контролируемый амперметром, должен оставаться на том же уровне.

    Теперь о подробностях. Выпрямительный мост - диоды Желательно выбирать с запасом на ток не менее полутора, указанные диоды КД202 могут работать без радиаторов при токе 1 ампера, но если вы рассчитываете, что этого будет недостаточно, то установка радиаторов может должны быть обеспечены 3-5 ампер, просто нужно посмотреть в справочнике какие из них и с какой буквой могут до 3, а какие до 5 ампер.Хочу побольше - загляните в каталог и выберите диоды посильнее, скажем Ампер на 10.

    Транзисторы - VT1 и VT4 установлены на радиаторах. VT1 будет чуть теплее, поэтому радиатор нужен маленький, а вот VT4 да в режиме ограничения тока будет неплохо. Поэтому радиатор нужно выбирать внушительный, можно еще и вентилятор от блока питания компьютера на него подогнать - поверьте, не помешает.

    Особо любознательный - почему греется транзистор? По нему течет ток и чем больше ток, тем больше греется транзистор.Рассмотрим - на входе, на конденсаторах на 30 вольт. На выходе стабилизатора я говорю Вольт так 13, в итоге между коллектором и эмиттером остается 17 Вольт.

    Из 30 вольт минус 13 вольт получаем 17 вольт (кто хочет тут математику видит, а на память приходят некоторые законы дедушкиных законов Кигофф, про количество падений напряжения)

    Ну так вот, тот же Кигофф , что-то говорило о токе в цепи, например, о том, что ток течет в нагрузке, такой же ток и через транзистор VT4 протекает.Допустим, ампер ЭДАК 3 протекает, резистор в нагрузке греется транзистором тоже греется, так что тепло что воздух теплый и можно назвать мощность которая рассеивается ... Но давайте попробуем выразить математически,

    школьный курс физики

    где R - это мощность в ваттах, U. - напряжение на транзисторе в вольтах, а J. - ток, который течет через нашу нагрузку и через амперметр и, естественно, через транзистор.

    Итак, 17 вольт на 3 ампера, мы получаем 51 ватт, рассеиваемый на транзисторе,

    Ну, допустим, подключите сопротивление к 1 Ом.По закону Ома при токе 3а падение напряжения на резисторе составит 3 вольта и рассеяние мощности величиной 3 ватт начнет греть сопротивление. Потом падение напряжения на транзисторе: 30 вольт минус 3 вольта = 27 вольт, а рассеиваемая мощность на транзисторе 27V × 3A = 81 ватт ... Теперь загляните в справочник, в раздел Transistor. Если проходной транзистор TE VT4 должен быть подписан CT819 в пластиковом корпусе, то по справочнику получается, что он не выдержит рассеивающей способности (RK * MAX) 60 Вт, а в металлическом корпусе (CT819MM) , аналог 2N3055) - 100 Вт - Подходит, но обязательно радиатор.

    Надеюсь на счет транзисторов, менее понятно, перейдем к предохранителям. В общем, предохранитель - это последняя инстанция, которая реагирует на допущенные вами грубые ошибки и предотвращает "цену вашей жизни" .... Допустим, в первичной обмотке трансформатора по какой-то причине произошло замыкание, или во вторичном. Может от того, что перегрелся, может быть заизолирован, а может просто - неправильное соединение обмоток, а предохранителей нет. Дымовой трансформатор, плавится изоляция, сетевой провод пытается выполнять доблестную функцию предохранителя, горит и не дай бог, если у вас на распределительном шве вместо предохранителей вместо предохранителей заглушки с гвоздиками.

    Один предохранитель примерно на 1А больше, чем ток ограничения источника питания (Т Э 4-5А), должен стоять между диодным мостом и трансформатором, а второй между трансформатором и сетью 220 вольт примерно 0,5-1 ампер.

    Трансформатор. Пожалуй, самый дорогой по конструкции, грубо говоря, чем массивный трансформатор, который более мощный. Чем толще провод вторичной обмотки, тем больший ток можно отдать трансформатору. Все сводится к одному - силовому трансформатору.Итак, как выбрать трансформатор? Опять школьный курс физики, секция электротехники .... Опять 30 вольт, 3 ампера и в итоге мощность 90 ватт. Это минимум, который следует понимать так - этот трансформатор может кратковременно обеспечивать выходное напряжение 30 вольт при токе 3 ампера, поэтому желательно скинуть запас минимум на 10 процентов 10, а лучше все 30-50 процентов. Так что 30 вольт при токе 4-5 ампер на выходе трансформатора и ваш БП сможет часами, если не днями, дать ток 3 ампера в нагрузку.

    Ну желающие получить от этого БП максимум тока говорят Ampel Edak 10.

    Первый - соответствующий трансформатор

    Второй - диодный мост Ampere 15 и на радиаторах

    Третий - проходной транзистор заменен по два-три подключенных параллельно с сопротивлением в эмиттерах 0,1 Ом (радиатор и принудительный обдув)

    Четвертую емкость желательно увеличить, но если БП будет использоваться в качестве зарядного - это не критично.

    Пятый - усилить токопроводящие дорожки по пути больших токов атаки дополнительных проводников и соответственно не забыть о соединительных проводах «Cept»


    Схема подключения переизбранных транзисторов вместо одного




    Стабильная зарплата, стабильная жизнь, стабильное состояние.Последнее, конечно, не про Россию :-). Если заглянуть в толковый словарь, то можно толково разобрать, что такое «стабильность». В первых строчках Яндекса я сразу выдал обозначение этого слова: стабильный - значит постоянный, стабильный, не меняющийся.

    Но чаще всего этот термин используется в электронике и электротехнике. Постоянные значения любого параметра очень важны в электронике. Это может быть ток, напряжение, частота сигнала и.Отклонение сигнала от заданного параметра может привести к неправильной работе радиоэлектронного оборудования и даже к его выходу из строя. Поэтому в электронике очень важно, чтобы все работало стабильно и не давало сбоев.

    В электронике и электротехнике стабилизируют напряжение . Работа по напряжению зависит от работы радиоэлектронного оборудования. Если она изменится на меньшую или даже хуже, в большую сторону, то инструмент в первом случае может работать некорректно, а во втором случае он смешивается с ярким пламенем.

    Для предотвращения взлетов и падений напряжения используются различные устройства защиты от перенапряжения . Как вы понимаете из фраз, используются для стабилизации "игрового" напряжения.

    Стабилитрон или диод

    Большинство. Простой стабилизатор напряжения в электронике есть радиоэлемент , стабилизатор . Иногда его еще называют диодом стабилитрон . На схемах стабилизаторы обозначены так:

    Отвод с «Шапкой» также называется как диодом - , катодом , так и другим выводом - анодом .

    Стабилизаторы выглядят так же, как и диоды. На фото внизу слева популярный вид современного Stabilon, а справа - образцы Советского Союза


    Если присмотреться к советскому стабилонгу, то можно увидеть на нем это схематическое обозначение. сам, указывая, где это катод, а где анод.


    Напряжение стабилизации

    Самым важным параметром Stabilon, конечно же, является напряжение стабилизации . Что это за параметр?

    Возьмем стакан и наполним его водой ...

    Сколько воды мы не лили в стакан, ее излишки выльют из стакана. Думаю, это понятно и дошкольнику.

    Теперь по аналогии с электроникой. Стекло Stabilong. Уровень воды полностью до краев стакана составляет и напряжение стабилизации Stabitron. Представьте себе большой кувшин с водой рядом со стаканом. С водой из кувшина мы просто наполним наш стакан водой, но кувшин при этом прикоснуться не решимся.Вариант только один - налить воду из кувшина, пробив отверстие в самом кувшине. Если бы кувшин был меньше стакана, чем стакан, мы не смогли бы налить воду в стакан. Если объяснять языком электроники - в кувшине «напряжение» больше, чем «напряжение» стакана.

    Итак, уважаемые читатели, весь принцип работы Stabitron заложен в стекле. Какую бы струю мы на ней не лили (ну, конечно, в разумных пределах, а то стекло возьмут и разобьются), стекло всегда будет полным.Но сверху надо полить. Значит, напряжение, которое мы прикладываем к стабилизации, должно быть выше, чем у стабилизации стабилизации.

    Маркировка Stabitron

    Для того, чтобы узнать стабилизационную стабилизацию советского Stabilon, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814Б:


    Ищем параметры в онлайн каталогах в Интернете. Как видите, его напряжение стабилизации при комнатной температуре около 10 вольт.


    Иностранные стабилизаторы помечаются легче. Если присмотреться, то можно увидеть незамысловатую надпись:


    5V1 - значит напряжение стабилизации этого стабитрона составляет 5,1 вольт. Намного проще, правда?

    Катод в инородных стабилизаторах, отмеченных на основной черной полосе


    Как проверить Stabilirton

    Как проверить Stabilitron? И просто нравится! А как проверить диод, вы можете увидеть в этой статье.Проверим нашу стабилизацию. Надеваем трансвель и цепляем красный щуп к аноду, а черный к катоду. Мультиметр должен показывать падение напряжения напрямую.


    Меняем проверенные места и видим одно. Это означает, что наша стабилизация в полной боевой готовности.


    Что ж, время опыта настало. На схемах Стабилитрон включается последовательно с резистором:


    где УВХ - входное напряжение, Ув.ул. - выходное стабилизированное напряжение

    Если внимательно посмотреть на схему, ничего похожего на делитель напряжения у нас не получилось. Здесь все элементарно и просто:

    УВК = УРВ.стаб + райдер

    Или словами: входное напряжение равно величине напряжений на стабилизации и на резисторе.

    Эта схема называется параметрический стабилизатор На одну стабилизацию. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно гугл 😉

    Итак, собираем схему.Мы взяли резистор номиналом 1,5 кОм и Стабилодон на напряжение стабилизации 5,1 вольт. Слева цепляем блок питания, а справа мультиметром измеряем полученное напряжение:


    Теперь внимательно следим за показаниями мультиметра и блока питания:


    Итак, пока все ясно , добавь напряжение ... опа вкл! Входное напряжение - 5,5 вольт, а выходное - 5,13 вольт! Так как стабилизация стабилизация стабилизации равна 5.1 вольт, как видим, стабилизируется отлично.


    Давайте еще добавим вольт. Напряжение на входе 9 вольт, а на Stabilion 5,17 вольт! Удивительный!


    Еще добавляем ... Напряжение на входе 20 вольт, а на выходе как будто 5,2 вольт не было! 0,1 Вольт - очень маленькая погрешность, в некоторых случаях ею можно даже пренебречь.


    Вольт-амперная характеристика Stabilon

    Думаю, не мешало бы считать Вольт амперной характеристикой (Вау) Stabilon.Выглядит это примерно так:


    где

    IPR - постоянный ток, а

    UPR - постоянное напряжение, в

    Эти два параметра в Стабитроне не используются

    URB - обратное напряжение, в

    Усть - номинальное напряжение стабилизации, В

    Ist - номинальный ток стабилизации, а

    Номинал - это нормальный параметр, при котором возможна длительная работа радиоэлемента.

    Imax - Максимальный ток Stabilon и

    Имин. - Минимальный ток Stabilon, и

    Ist, Imax, Imin - это мощность тока, протекающего через Stabilod при его работе.

    Поскольку Stabilirt работает именно с обратной полярностью, в отличие от диода (Stabilodon подключается к катоду к плюсу, а катод диода к минусу), то рабочее пространство будет обозначено красным прямоугольником.


    Как видим, с некоторым напряжением, УЭБ с нами, график начинает спадать. На данный момент в Stabilon есть такая интересная вещь, как поломка. Короче он уже не может на себя нагнетать напряжение, а в это время ток тока в Стабитроне начинает нарастать. Главное не переборщить с силой тока, побольше IMAX, иначе Кердык придет в Stabitron. Лучший режим работы Stabilion - это режим, в котором мощность тока через стабилизатор находится где-то посередине между максимальным и минимальным значением.На графике это будет рабочая точка Рабочий режим Stabitron (отмечен красным кружком).


    Вывод

    Раньше, во времена дефицита запчастей и начала расцвета электроники, часто использовалась стабилизация, как ни странно для стабилизации выходного напряжения. В старых советских книгах по электронике можно увидеть такой сюжет цепочки различных источников питания:


    Слева в красной рамке я отметил знакомство с разделом Power Block Chain.Здесь мы получаем постоянное напряжение от переменной. Справа в зеленой рамке схема стабилизации ;-).

    В настоящее время трехходовые (интегральные) стабилизаторы напряжения вытесняют стабилизаторы на стабилизаторах, так как они существенно стабилизируют напряжение в разы и обладают хорошей рассеивающей способностью.

    На Али можно сразу взять целый комплект стабилизации, от 3,3 вольт до 30 вольт. Выберите на свой вкус и цвет.


    Самый простой блок питания 0-30 вольт для радиолюбителя.

    Схема.

    В этой статье мы продолжаем тему блоков питания для любительских радиолабораторий. На этот раз речь пойдет об очень простом устройстве, собранном из радиодеталей отечественного производства и в минимальных количествах.

    Итак, принципиальная схема Блок питания:


    Как видите, все просто и доступно, элементная база широко распространена и не содержит недостатков.

    Начнем с трансформатора. Его мощность должна быть не менее 150 Вт, напряжение вторичной обмотки 21 ... 22 вольт, тогда после диодного моста на контейнерах С1 вы получите около 30 вольт. Рассчитайте так, чтобы вторичная обмотка могла обеспечивать ток 5 ампер.

    После выходного трансформатора диодный мост собран на четырех 10-амперных диодах D231. Текущая ложа конечно хорошая, но конструкция довольно громоздкая. Лучшим вариантом будет использование импортной диодной сборки типа RS602, с небольшими габаритами, рассчитанной на ток 6 ампер.

    Конденсаторы электролитические рассчитаны на рабочее напряжение 50 вольт. C1 и C3 можно установить от 2000 до 6800 мкФ.

    Стабилитрон Д1 - устанавливает верхний предел регулировки выходного напряжения. На схеме мы видим надпись D814D X 2, что означает, что D1 состоит из двух последовательно соединенных стабилодонов D814D. Напряжение стабилизации одной такой стабилизации составляет 13 вольт, что означает, что два последовательно соединенных элемента дадут нам верхний предел регулировки напряжения 26 вольт за вычетом падения напряжения на переходе транзистора T1.В результате вы получите плавную регулировку от нуля до 25 вольт. В качестве регулирующего транзистора на схеме используется
    CT819, они доступны в пластиковом и металлическом корпусах. Расположение выводов, размеры корпусов и параметры этого транзистора смотрите на следующих двух изображениях.


    Блок питания 0-30 вольт своими руками

    Сколько интересных радиоустройств собрано радиолюбителями, но основа без которой схемы практически не будет - блок питания .. Здравствуйте, до сборки приличного блока питания руки просто не доходят. Конечно, промышленность выпускает достаточно качественные и мощные стабилизаторы напряжения и тока, но не везде они продаются и не у всех есть возможность их купить. Разрядить своими руками проще.

    Схема электропитания:


    Предлагаемая схема простого (всего 3 транзистора) блока питания выгодно отличается от аналогичной точности поддержания выходного напряжения - применена компенсационная стабилизация, надежный запуск, широкий диапазон регулировок и дешевые недостатки.


    После правильной сборки работает сразу, только подбираем стабилизацию по желаемому значению максимального выходного напряжения БП.

    Корпус делает то, что под рукой. Классический вариант - металлический ящик от компьютерного БП ATX. Уверен, что у всех их много, так как иногда они горят, но купить новый проще, чем ремонтировать.

    Трансформатор на 100 ватт, и плата с деталями найдется.

    Кулер можно оставить - лишним не будет.А чтобы он не шумел, просто пропустите его через токоподводящий резистор, который экспериментально подхватит.

    За лицевую панель я не похвалил и купил пластиковую коробку - очень удобно делать отверстия и прямоугольные окошки для индикаторов и регуляторов.

    Ампмерет взять стрелок - чтобы токи были хорошо видны, а вольтметр поставить цлей - так удобнее и красивее!

    После сборки регулируемого блока питания включите его в работу - он должен давать практически полный ноль в нижнем (минимальном) положении регулятора и до 30В - в верхнем.Подключив нагрузку пола Ампера - смотрим на выходную ступень напряжения. Он также должен быть минимальным.

    В целом, при всей кажущейся простоте этот блок питания, пожалуй, один из лучших по своим параметрам. При необходимости в него можно добавить узел защиты - пару лишних транзисторов.

    Много-много лет назад такого слова, как Stabilirt, вообще не существовало. Особенно в бытовом аппарате.

    Попробуем представить себе громоздкий ламповый приемник середины ХХ века.Многие принесли их в жертву собственному любопытству, когда папа и мама приобрели что-то новенькое, а «пластинка» или «немман» отдавалась рвоте.

    Блок питания силового приемника был предельно прост: мощный куб силового трансформатора, у которого обычно было всего две вторичные обмотки, диодный мост или селеновый выпрямитель, два электролитических конденсатора и резистор на два ватта между ними.

    Первая обмотка питалась от всех ламп приемопередатчика переменным током и напряжением 6.3В (вольт), а у примитивного выпрямителя было около 240В на мощность ламп. Никакой стабилизации напряжения и речи пошло. Исходя из того, что прием радиостанций был на длинных, средних и коротких волнах с очень узкой полосой и ужасным качеством, наличие или отсутствие стабилизации питающего напряжения на это качество полностью не сказалось, а на достойном авто- Регулировка частоты по элементной базе не может быть простой.

    Стабилизаторы в то время применялись только в военных приемниках и передатчиках, конечно, еще и в лампах.Например: SG1P. - Стабилизатор газоразрядный, пальчиковый. Так продолжалось до появления транзисторов. И оказалось, что схемы, сделанные на транзисторах, очень чувствительны к колебаниям питающего напряжения, и обычный простой выпрямитель уже не может этого сделать. Используя физический принцип, заложенный в газоразрядных устройствах, был создан полупроводниковый стабилизатор с менее часто называемым диодным стабилитроном.

    Графическое изображение Stabilon на концептуальных схемах.

    Появление стабилизаторов.Первая верхняя часть корпуса для поверхностного монтажа. Второй сверху - в стеклянном корпусе ДО-35 мощностью 0,5 Вт. Третий - мощностью 1 Вт (ДО-41). Естественно, что стабилизаторы производятся в самых разных корпусах. Иногда в одном корпусе совмещают два элемента.

    Принцип работы Stabilon.

    Прежде всего, не стоит забывать, что стабилизация работает только в цепях постоянного тока. Напряжение на него подается с обратной полярностью, то есть на аноде Стабитрона будет минус «-».При таком включении через него протекает обратный ток ( поступаю ) от выпрямителя. Напряжение на выходе выпрямителя может меняться, обратный ток тоже будет изменен, а нагрузка на стабилизацию и нагрузку останется неизменной, то есть стабильной. На следующем рисунке показана вольт-амперная характеристика Stabilon.

    Stabilirt работает на обратной ветви СПОСОБА (вольт-амперная характеристика), как показано на рисунке. К его основным параметрам можно отнести U Art .(напряжение стабилизации) и I Art . (ток стабилизации). Эти данные указываются в паспорте на конкретный тип Stabilon. Причем величина максимального и минимального тока учитывается только при расчете стабилизаторов с прогнозируемым большим изменением напряжения.

    Основные параметры стабилизаторов.

    Для того, чтобы подобрать нужный Stabilirton необходимо разбираться в маркировке полупроводниковых приборов. Раньше все типы диодов, в том числе и стабилизаторы, обозначались буквой «д» и решающей цифрой, что из себя представляет прибор.Вот пример очень популярного стабитрона D814 (A, B, B, G). Письмо показало стабилизацию стабилизации.

    Рядом с паспортными данными современного Стабилона ( 2C147A. ), который использовался в стабилизаторах для питания схем на микросхемах популярных серий К155 и К133, выполненных по ТТЛ-технологии и имеющих напряжение питания 5В.

    Чтобы разобраться с этикетками и основными параметрами современных отечественных полупроводниковых приборов, необходимо знать небольшую легенду.Они выглядят так: цифра 1 или буква G - германий, цифра 2 или буква K - кремний, цифра 3 или буква A - арсенид галлия. Это первая ласточка. D - диод, T - транзистор, C - стабилизатор, L - светодиод. Это второй знак. Третья отметка - это группа цифр, обозначающая область применения устройства. Отсюда: GT 313 (1T 313) - высокочастотный германский транзистор, 2C147 - кремниевый стабилизатор с номинальным напряжением стабилизации 4,7 вольта, AL307 - светодиод ARSENID-GALLIE.

    Вот схема простая, но надежный стабилизатор напряжения.

    Между коллектором мощного транзистора А и корпуса подается выпрямитель напряжения, равное 12 - 15 вольт. Эмиттером транзистора снимаем стабилизированное напряжение 9В, так как в качестве стабилизации VD1 используем надежный элемент D814B (см. Таблицу). Резистор R1 - 1ком, транзистор Кт819, обеспечивающий ток до 10 ампер.

    Транзистор необходимо разместить на радиаторе радиатора. Единственный недостаток этой схемы - невозможность регулировки выходного напряжения.В более сложных схемах сильный резистор конечно есть. Во всех лабораторных и бытовых радиоисточниках можно регулировать выходное напряжение от 0 до 20-25 вольт.

    Встроенные стабилизаторы.

    Развитие интегральной микроэлектроники и появление многофункциональных схем средней и большой степени интеграции, безусловно, коснулось проблем, связанных со стабилизацией напряжения. Отечественная промышленность напряглась и выпустила на рынок радиоэлектронных компонентов серию К142, которая представляла собой как раз интегрированные стабилизаторы.Полное название продукта было kr142en5a, но так как корпус был маленьким и название не было удалено полностью, стали писать roll5a или b, а в разговоре их называли просто «Rrens».

    Сама серия была довольно большой. В зависимости от буквы менялось выходное напряжение. Например, Крен3 выдавал от 3 до 30 вольт с возможностью регулировки, а roll15 был пятнадцатилетним двухполюсным источником питания.

    Подключение интегральных стабилизаторов серии К142 оказалось предельно простым.Два сглаживающих конденсатора и сам стабилизатор. Взгляните на схему.

    Если есть необходимость получить другое стабилизированное напряжение, то они утверждаются следующим образом: допустим, мы используем микросхему Крен5а 7В, а нам нужно другое напряжение. Потом идет стабилизация с таким расчетом между вторым выводом и корпусом для разрешения стабилизации микросхемы, и стабилизация была бы получена по желаемому напряжению. Если добавить стабилитрон КС191 на микросхему V = 9,1 + 5В, то получим 14.1 вольт на выходе.

    Стабилитрон на 5 1 характеристика и распиновка. Стабилитрон

    Много-много лет назад вообще не существовало такого слова, как стабилитрон. Особенно в бытовой технике. Попробуем представить себе громоздкий ламповый ресивер середины ХХ века. Многие приносили их в жертву собственному любопытству, когда папа с мамой покупали что-то новое, а «Рекорд» или «Неман» разрывали на части.

    Блок питания лампового приемника был предельно прост: мощный куб силового трансформатора, который обычно имел всего две вторичные обмотки, диодный мост или селеновый выпрямитель, два электролитических конденсатора и резистор на два ватта между ними.

    Первая обмотка питала тепло всех ламп приемника переменным током и напряжением 6,3В (вольт), а на примитивный выпрямитель для питания анодов ламп приходилось около 240В. Ни о какой стабилизации напряжения речи не было. Исходя из того, что прием радиостанций велся на длинных, средних и коротких волнах с очень узкой полосой и ужасным качеством, наличие или отсутствие стабилизации питающего напряжения никак не повлияло на это качество, а могло просто не будет приличной автонастройки частоты на той элементной базе.

    В то время стабилизаторы применялись только в военных приемниках и передатчиках, конечно же, и в ламповых. Например: SG1P - стабилизатор газового разряда, пальчиковый. Так продолжалось до появления транзисторов. А потом выяснилось, что схемы, выполненные на транзисторах, очень чувствительны к колебаниям питающего напряжения, и от обычного простого выпрямителя уже не обойтись. Используя физический принцип, воплощенный в газоразрядных устройствах, был создан полупроводниковый стабилитрон, реже называемый стабилитроном.

    Графическое изображение стабилитрона по концептам.

    Принцип стабилитрона.

    Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение подается на стабилитрон с обратной полярностью, то есть к аноду стабилитрона будет приложен минус «-». С таким стабилитроном через него протекает обратный ток ( I arr ) от выпрямителя. Напряжение на выходе выпрямителя может меняться, обратный ток тоже изменится, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным.На следующем рисунке показана вольт-амперная характеристика стабилитрона.

    Стабилитрон работает на обратной ветви ВАХ (вольт-амперная характеристика), как показано на рисунке. К основным параметрам стабилитрона относятся U st . (напряжение стабилизации) и I st . (ток стабилизации). Эти данные указываются в паспорте на конкретный тип стабилитрона. Причем значения максимального и минимального токов учитываются только при расчете стабилизаторов с прогнозируемыми большими изменениями напряжения.

    Основные параметры стабилитронов.

    Для того, чтобы правильно выбрать стабилитрон, необходимо разбираться в маркировке полупроводниковых приборов. Раньше все типы диодов, в том числе стабилитроны, обозначались буквой «D» и числом, определяющим, что это за прибор. Вот пример очень популярного стабилитрона D814 (A, B, C, D). Буквой обозначено напряжение стабилизации.

    Рядом с паспортными данными современного стабилитрона ( 2C147A ), который использовался в стабилизаторах цепей питания на популярных сериях микросхем К155 и К133, выполненных по ТТЛ-технологии и имеющих напряжение питания 5В.

    Чтобы разобраться в маркировке и основных параметрах современных отечественных полупроводниковых приборов, необходимо знать небольшую легенду. Они выглядят следующим образом: цифра 1 или буква G - германий, цифра 2 или буква K - кремний, цифра 3 или буква A - арсенид галлия. Это первая ласточка. D - диод, T - транзистор, C - стабилитрон, L - светодиод. Это второй признак. Третий знак - это группа цифр, обозначающая область применения устройства. Отсюда: GT 313 (1T 313) - германиевый высокочастотный транзистор, 2C147 - кремниевый стабилитрон с номинальным напряжением стабилизации 4.7 вольт, AL307 - светодиод из арсенида галлия.

    Вот схема простого, но надежного регулятора напряжения.

    Между коллектором мощного транзистора и корпусом подается напряжение от выпрямителя, равное 12-15 вольт. С эмиттера транзистора снимаем стабилизированное напряжение 9В, так как в качестве стабилитрона VD1 мы используем надежный элемент D814B (см. Таблицу). Резистор R1 - 1кОм, транзистор КТ819, обеспечивающий ток до 10 ампер.

    Транзистор необходимо разместить на радиаторе.Единственный недостаток этой схемы - невозможность регулировки выходного напряжения. В более сложных схемах подстроечный резистор конечно есть. Во всех лабораторных и домашних любительских радиоисточниках можно регулировать выходное напряжение от 0 до 20-25 вольт.

    Интегрированные стабилизаторы.

    Развитие интегральной микроэлектроники и появление многофункциональных схем средней и высокой степени интеграции, безусловно, коснулось проблем, связанных со стабилизацией напряжения.Отечественная промышленность напряглась и выпустила серию К142, составившую как раз рынок электронных компонентов интегральных стабилизаторов напряжения. Полное название продукта было КР142ЕН5А, но так как корпус был маленьким и название не убирали полностью, стали писать КРЕН5А или Б, а в разговоре их называли просто «извилины».

    Сама серия была довольно большой. Выходное напряжение менялось в зависимости от буквы. Например, КРЕН3 выдавал от 3 до 30 вольт стабилизированного напряжения с возможностью регулировки, а КРЕН15 был двухполюсным источником питания на пятнадцать вольт.

    Подключить интегрированные стабилизаторы серии K142 было чрезвычайно просто. Два сглаживающих конденсатора и сам стабилизатор. Взгляните на схему.

    Если есть необходимость получить другое стабилизированное напряжение, то действуем так: допустим, мы используем микросхему КРЕН5А на 5В, а нам нужно другое напряжение. Затем между вторым выводом и корпусом ставится стабилитрон таким образом, чтобы сложив напряжение для стабилизации микросхемы и стабилитрона, мы получили бы желаемое напряжение.Если к микросхемам V = 9,1 + 5V добавить стабилитрон КС191, то на выходе мы получим 14,1 вольт.

    Это достаточно простая схема бестрансформаторного блока питания. Устройство выполнено на доступных элементах и ​​не требует предварительной настройки. В качестве диодного выпрямителя используется готовый мост серии КЦ405В (Г), также можно использовать любые диоды с напряжением не менее 250 вольт. Электрическая схема представлена ​​на рисунке:

    Выбирайте неполярный конденсатор на 400-600 вольт, сила выходного тока зависит от его емкости.Резистор сопротивлением от 75 до 150 кОм. После диодного моста напряжение около 100 вольт, его нужно снизить. Для этих целей использовался отечественный стабилитрон серии D814D.


    После стабилитрона у нас уже получается напряжение 9 вольт, также можно использовать буквально любые стабилитроны на 6-15 вольт. На выходе использовался типовой стабилизатор микросхемы на 5 вольт, вся основная нагрузка ложится на него, поэтому стабилизатор следует прикрутить на небольшой радиатор, желательно заранее намазывая термопастой.


    Конденсаторы Polar предназначены для подавления и фильтрации сетевых помех. Устройство работает очень стабильно, но имеет только один недостаток - небольшой выходной ток. Ток можно увеличить, выбрав конденсатор и резистор в цепи гашения. Распечатано - в архиве.


    Устройство сейчас активно применяется для маломощных конструкций. Выходной ток достаточен для зарядки мобильного телефона, мощных светодиодов и небольших ламп накаливания.Видео с экспериментами и измерениями приведено ниже:

    Однако учтите, что из-за отсутствия сетевого трансформатора существует риск выпадения фаз, поэтому все токоведущие элементы блока питания и устройства, к которому подключен его необходимо тщательно изолировать! Автор статьи - AKA (Артур).

    Обсудить статью БЕЗТРАНСФОРМАТОРНЫЙ БП НА 5В

    Вы знаете термин «стабильность»? Стабильная зарплата, стабильная жизнь, стабильное состояние. Последнее, конечно, не про Россию :-).Если вы посмотрите толковый словарь, то сможете разумно разобрать, что такое «стабильность». По первым строчкам Яндекс сразу дал мне обозначение этого слова: стабильный - это значит постоянный, стабильный, неизменный.

    Но все чаще этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения параметра. Это может быть сила тока, напряжение, частота сигнала и другие его характеристики.Отклонение сигнала от любого заданного параметра может привести к неправильной работе электронного оборудования и даже к его поломке. Поэтому очень важным словом в электронике является слово «стабильность».

    Чаще всего в электронике и электротехнике стабилизируют напряжение . Работа электронного оборудования зависит от величины напряжения. Если он изменится на меньшее или, что еще хуже, направление вверх, то оборудование в первом случае может работать некорректно, а во втором случае оно полностью загорится ярким пламенем.Поэтому для предотвращения скачков и падений напряжения используются различные устройства защиты от перенапряжения . Как вы поняли из фразы - используются для стабилизации игрового напряжения .

    Самым простым стабилизатором напряжения в электронике является радиоэлемент стабилитрон . Иногда его еще называют стабилитроном. На схемах заглушки обозначены примерно так:

    Вывод с крышкой также называется катодом, как диод, а другой - анодом.

    Стабилитроны

    выглядят так же, как диоды. На фото внизу слева популярный вид на современный стабилитрон, а справа один из образцов Советского Союза

    .

    Если присмотреться к советскому стабилитрону, то можно увидеть это схематическое обозначение на самом нем, указывающее, где у него катод, а где анод.

    Самый главный параметр стабилитрона - это, конечно же, стабилизация напряжения . Что это за параметр?

    Возьмем стакан и наполним его водой...

    Сколько бы воды не налили в стакан, из стакана выльется лишняя вода. Думаю, дошкольнику это понятно.

    Теперь по аналогии с электроникой. Стекло - стабилитрон. Уровень воды в стакане до краев - это напряжение стабилизации стабилитрон . Представьте себе большой кувшин с водой рядом со стаканом. С водой из кувшина мы просто наливаем воду в стакан, но не осмеливаемся дотронуться до кувшина. Вариант только один - вылить воду из кувшина, пробив дыру в самом кувшине.Если бы кувшин был меньше по высоте, чем стакан, то мы не смогли бы налить воду в стакан. Если объяснять языком электроники - в кувшине «напряжение» больше, чем «напряжение» стакана.

    Итак, уважаемые читатели, весь принцип стабилитрона в стекле. Какую бы струю мы на нее ни обливали (ну, конечно, в пределах разумного, иначе стекло лопнет и разорвется), стакан всегда будет полным. Но заливка должна быть сверху. Это значит, напряжение, которое мы прикладываем к стабилитрону, должно быть выше напряжения стабилизации стабилитрона.

    Итак, напряжение стабилизации - это напряжение, которое «устанавливается» на концах стабилитрона, если, конечно, на него подать большее напряжение, чем напряжение стабилизации. Для того, чтобы узнать напряжение стабилизации советского стабилитрона, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В:

    Его напряжение стабилизации в среднем составляет 10 вольт.

    Иностранные стабилитроны маркируются проще. Если присмотреться, можно увидеть простую надпись:

    .

    5V1 - это значит, что напряжение стабилизации этого стабилитрона равно 5.1 вольт. Намного проще, не правда ли?

    Катод зарубежных стабилитронов маркируется преимущественно черной полосой

    Как проверить стабилитрон? Да как и диод! А как проверить диод, вы можете посмотреть в этой статье. Проверим наш стабилитрон. Надеваем мультиметр на колокольчик и цепляем анод красным щупом, а черным - катодом. Мультиметр должен показывать падение напряжения при прямом переходе P-N.

    Меняем щупы местами и видим единство.Это означает, что наш стабилитрон находится в полной боевой готовности.

    Ну вот и пришло время экспериментов. В схемах стабилитрон включен последовательно с резистором:

    , где Uвх, - входное напряжение, Uвых. - выходное стабилизированное напряжение

    Если внимательно посмотреть на схему, то ничего, кроме делителя напряжения, у нас нет. Здесь все элементарно и просто:

    Uin = Uout.stab + Uрезистор

    Или словами: входное напряжение равно сумме напряжений на стабилитроне и на резисторе.

    Эта схема называется параметрическим стабилизатором . на одном стабилитроне. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно, гуглите 😉

    Итак, собираем схемку. Мы взяли резистор 1,5К и стабилитрон на напряжение стабилизации 5,1 Вольт. Слева цепляем блок питания, а справа измеряем мультиметром получившееся напряжение:

    Теперь внимательно следите за показаниями мультика и блока питания:

    Итак, пока все понятно, добавляем напряжения... Ой! Входное напряжение - 5,5 вольт, а выходное - 5,13 вольт! Поскольку напряжение стабилизации стабилитрона составляет 5,1 вольт, то, как мы видим, он отлично стабилизируется.

    Добавим вольт. Напряжение на входе 9 вольт, а на стабилитроне 5,17 вольт! Удивительный!

    Еще добавляем ... Напряжение на входе 20 Вольт, а на выходе как ни в чем не бывало 5,2 Вольт! 0,1 Вольт - очень маленькая погрешность, в некоторых случаях ею можно даже пренебречь.

    Думаю не мешало бы рассмотреть Вольт-амперную характеристику (ВАХ) стабилитрона. Выглядит это примерно так:

    где

    Ipr - постоянный ток

    Upr - прямое напряжение

    Эти два параметра не используются в стабилитроне.

    U - обратное напряжение

    Усть - стабилизация номинального напряжения

    Ist - стабилизация номинального тока

    Номинал - это нормальный параметр, при котором возможна длительная работа радиоэлемента.

    Imax - максимальный ток стабилитрона

    Imin - минимальный ток стабилитрона

    Ist, Imax, Imin - сила тока, протекающего через стабилитрон во время его работы.

    Поскольку стабилитрон работает с обратной полярностью, в отличие от диода (стабилитрон подключен к плюсу катодом, а минус - к диоду), рабочая область будет точно такой, как отмечена красным прямоугольником.

    Как видим, при некотором напряжении U наша диаграмма начинает падать. В это время в стабилитроне происходит такая интересная вещь, как пробой. Короче он уже не может нарастить напряжение на себе, а в это время сила тока в стабилитроне начинает увеличиваться. Самое главное не переборщить с током, более Imax иначе на стабилитрон придет жопа. Лучшим режимом работы стабилитрона считается режим, в котором сила тока на стабилитроне находится где-то посередине между максимальным и минимальным значениями.На графике это будет рабочая точка , режим работы стабилитрона (отмечен кружком).

    Раньше, во времена дефицита запчастей и начала расцвета электроники стабилитрон, как ни странно, часто использовался для стабилизации выходного напряжения блока питания. В старых советских книгах по электронике можно увидеть такой участок схем различных блоков питания:

    Слева красной рамкой я выделил знакомую вам часть схемы питания.Здесь мы получаем постоянное напряжение от переменного тока. Справа в зеленой рамке схема стабилизации ;-).

    Уф, вот вкратце объяснил работу стабилитрона. Да я знаю, сложно все это разобраться, но на стабилитроне нельзя зацикливаться. В настоящее время трехвыходные (интегральные) стабилизаторы напряжения заменяют стабилизаторы напряжения на стабилитронах, потому что они еще лучше стабилизируют напряжение, и поэтому большая часть прецизионного (точного) оборудования использует их.

    На Али можно сразу взять целый набор этих стабилитронов, начиная от 3,3 вольт до стабилизации 30 вольт. Выбрать на свой вкус и цвет.



    Стабилитрон

    Стабилитрон также является диодом, но он предназначен для поддержания постоянного напряжения в силовых цепях электронного оборудования. Кремниевые стабилитроны широкого применения аналогичны по конструкции и принципу действия планарным выпрямительным диодам.Его особенность в том, что в прямом направлении он работает как обычный диод, а в обратном пробивается при каком-то напряжении, например 3,3 вольта. Как ограничительный клапан парового котла, который открывается при повышении давления и выпускает избыточный пар. Стабилитроны используются, когда они хотят получить напряжение заданного значения, независимо от входного напряжения. Это может быть, например, опорное значение, с которым сравнивается входной сигнал. Они могут сократить входящий сигнал до желаемого значения или использовать его в качестве защиты.В своих схемах я часто ставлю стабилитрон на напряжение 5,5 вольт на блок питания контроллера, чтобы в случае чего, при резком скачке напряжения этот стабилитрон через себя сливал лишнее.


    Напряжение подается на стабилитрон с обратной полярностью, то есть на анод стабилитрона будет подаваться минус «-». С таким стабилитроном через него протекает обратный ток ( I arr ) от выпрямителя. Напряжение на выходе выпрямителя может меняться, обратный ток тоже изменится, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным.На следующем рисунке показана вольт-амперная характеристика стабилитрона.


    Стабилитрон работает на обратной ветви ВАХ (вольт-амперная характеристика), как показано на рисунке. К основным параметрам стабилитрона относятся U st . (напряжение стабилизации) и I st . (ток стабилизации). Эти данные указываются в паспорте на конкретный тип стабилитрона. Причем значения максимального и минимального токов учитываются только при расчете стабилизаторов с прогнозируемыми большими изменениями напряжения.

    Стабилитроны


    Brzo LED svjetlo (задняя опция)

    Došli smo do završnog dijela priče o obrascima svjetla za vožnju na svim vrstama mikro krugova. Naravno da se takve sheme ne završavaju - o njima možete razgovarati gotovo beskrajno, dolazeći do raznih rješenja krugova, ali barem mi je to dovoljno - onda sami.

    U ovom dijelu razmatramo dvije sheme.

    Prva shema - проширива светодиодная ватра.

    Диаграмма Гледамо.

    Sva ova sreća izgrađena je na tri IP-a:
    DD1 - Schmidtov okidač, a DD2, DD3 - 8-bitni registri pomaka.

    Главный осциллятор разработан для элементов Schmidtovog okidača DD1.1 и DD1.2. Frekvencija pulsa isračunava se formulom f = 1 / RC . Okidač DD1.3 koristi se za generiranje impulsa za Resetiranje kada je napajanje uključeno, a DD1.4 za pokretanje prvog registra pomaka - dakle, svjetlo počinje teći od prvog LED-a, a ne, na primjer,Kao što je gore spomenuto - krug se može proširivati ​​- шутить, povezivanjem dodatnih registara pomaka, možete povećati broj LED dok se negdje nešto ne zalijepi.

    To se radi na vrlo primitivan način: 2, 8, 9 igle su spojene jedna s another, a pin 1 svakog sljedećeg čipa povezan je s iglom 13 prethodnog. Pa, naravno, otpornik R4 ponovno se povezuje s 13. krakom posljednjeg čipa. A da bih vam olakšao zalihe pojedinosti u trgovini, dat ću vam malu ploču s vrijednostima elemenata koji će vam trebati pri sastavljanju ovog kruga (domaći analozi mikroračunanja prikordazama 9001 9001 922 922 9000
    0 9229000
    0 9229000
    0 9229000
    0 9229000 9229000 9204 9000 9229000 9204 922 9000 9204 922 9000

    9204 9000 922 9000 9000 9000 9000 9000 8 922 9000 1мкФх20В C3 1мкФх20В D1 KD503 DD1 74HC14 (К561TL1) 4 74HC14 (K561TL1) 4
    KR5564IR8) R5 150 R1 220 кОм R2 47 кОм R3 330 кОм 4 0 9 0407

    На овай начин.Završio vježbu. Прелазимо на шему брой два.

    Krug broj dva

    Ova se shema razlikuje od svih prethodnih po tome što svjetlost ovdje djeluje u two smjera - prvo od HL1 do HL16, a zatim natrag. Штовише, частота овог трчаня можно себе регулировать отпорником R6. Neka vrsta noćnog jahača (sjećate se, bila je takva prastara serija?).

    На элементе DD1.1 представлен осциллятор. На периодическом ударе брошюч у DD2, на заузврат поставка посао за декодер DD3 и DD4, коди свьетли LED-ima.Какова эта звезда на DD1.2 и DD1.3? A ovo je samo monostabilni okidač, koji govori brojaču u kojem smjeru treba krenuti - povećajte vrijednost na izlazu или je smanjite.

    To jest, u početku se brojač okreće prema gore, međutim, kada posljednja LED lampica svijetli i iz DD4 izlaza na okidač se dovede signal visoke razine, on se prebacuje i brojač počinje smanjivati ​​na vrijetli.

    Па, на краю, танжур с пописом потребных деталей:

    9000 R3 HL1-HL16 Bilo koji sa Strujom potrošnje ne većom od 10 mA, na primjer AL307
    3

    04

    3

    04

    C1 1mkFh20V
    D1 KD503
    D2
    D2
    0 D2 3

    04 DD2

    CD4516
    DD3 74HCT138
    DD4 74HCT138
    R1 22 кОм
    R5 0 R5 radiokot.ru

    Preprost Detektor hroščev z indikacijo na dveh LED

    О других моделях, которые относятся к различе по большим размерам, майхнем штевилу рабочих дел в хкрати, довольствуясь высокой степенью обчутливости. Та детектор поля используется новое обосново везья. Знано е, да мерджене РФ силы, маньше от 0, 5 В, заплете действия, да туди при изменениях нападки манйши от 0, 2-0, 3 В все полпреводнишке диоде постаней неучинковите. Вендар при использовании метода измерения основных параметров изменения напряжения с упором на равномерную нагрузку, ки вам одного измерения напряжения до 20 мВ с ограниченным диапазоном частот до 900 МГц.Схема Шемацкого направлена ​​на методику приказ на слики.

    Основа те направления, чип типа DA1 KR1112PP2. Ta čip vključuje napravo za določanje ravnotežja električnega mostu z indikacijo. Čip ima vgrajen referenčni vir napetosti.

    Сигнал в антеннах для широкополосных апериодных высокофректных сигналов на транзисторах VT1 типа KT3101. Ойчана высокофреквенчна изменчна напетост скози конденсатор C3 встопи в диодно упоровни большинство на диодах VD1-VD4 типа GD507 в упорах R3-R5.Majhen (приблизительно več mikroamps) neposredni tok teče od referenčnega napetostnega vira (pin 3 čipa DA1) skozi upore R3-R5 in dide VD1-VD4, kar izboljša pogoje zaznavanč de tempus. Само диоды VD1 в VD2 составляет при исправлении изменения давления, другого два - VD3, VD4 па творита соседи крак мосту, на катерем, которые устанавливаются зачетно верхнее покрытие, уравновешивает самое удобное в использовании.

    Все диоды так избраны с наиболее возможными характеристиками напряжения.Конденсатор C4 фильтра изменения ток исправления напряжения. Upor R4 является упорядоченным за естественное уравнение моста. Z dobrim uravnoteženjem se bo naprava odzvala le na napetost, ki je jledica popravljanja izmerjenega signala.

    Поправлена ​​напетость в напетост, ки большинство уравнаватов, так скози упоре R7 в R8 напаята на входих еносмернега оячевальника, ки се нахая в чипу DA1.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    500jivo 900j
    R3 22 кОм
    R4 150
    HL1-HL16 Bilo koji sa Strujom potrošnje ne većom od 10 mA, na primjer AL307
