Сварочный осциллятор: принцип работы, устройство и применение

Что такое сварочный осциллятор. Как работает осциллятор для сварки. Для чего нужен осциллятор в сварочном аппарате. Каково устройство и конструкция сварочного осциллятора. Какие бывают виды осцилляторов для сварки.

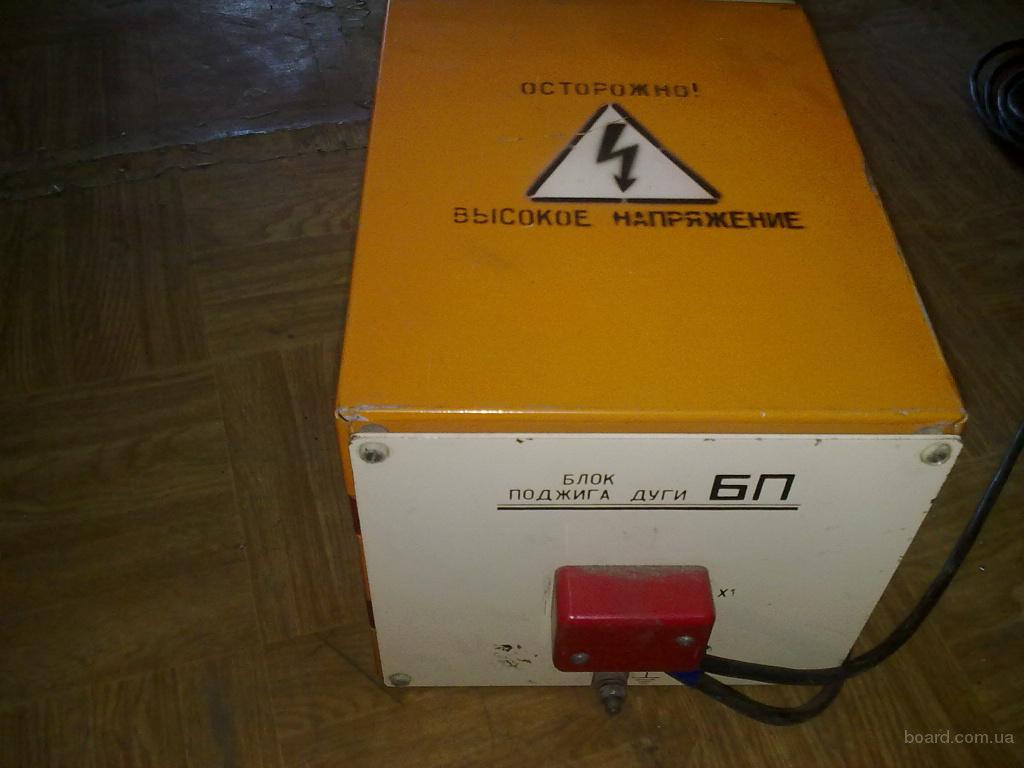

Что такое сварочный осциллятор и зачем он нужен

Сварочный осциллятор представляет собой устройство, генерирующее высокочастотный ток высокого напряжения для облегчения зажигания и стабилизации сварочной дуги. Основные функции осциллятора:

• Бесконтактное зажигание дуги без необходимости касания электродом свариваемой детали
• Стабилизация горения дуги при сварке на малых токах
• Облегчение повторного зажигания дуги при сварке на переменном токе

Применение осциллятора особенно важно при аргонодуговой сварке неплавящимся вольфрамовым электродом, а также при сварке цветных металлов и нержавеющих сталей. Осциллятор позволяет решить проблему трудного зажигания дуги на этих материалах.

Принцип работы сварочного осциллятора

Принцип работы осциллятора основан на генерации высокочастотных колебаний высокого напряжения. Основные этапы работы:

1. Повышение входного напряжения с помощью трансформатора до 2-3 кВ
2. Накопление заряда в конденсаторах
3. Разряд накопленной энергии через искровой промежуток
4. Возникновение затухающих высокочастотных колебаний в колебательном контуре
5. Трансформация полученных колебаний и наложение на сварочную цепь

В результате между электродом и деталью возникает высокочастотный разряд, ионизирующий дуговой промежуток и облегчающий зажигание основной дуги. Частота генерируемых колебаний составляет 150-250 кГц при напряжении 3-6 кВ.

Устройство и конструкция сварочного осциллятора

Типовая конструкция сварочного осциллятора включает следующие основные элементы:

• Повышающий трансформатор
• Блок накопительных конденсаторов
• Разрядник (искровой промежуток)
• Колебательный контур (катушка индуктивности и конденсатор)
• Высокочастотный трансформатор
• Блокировочный конденсатор
• Дроссель

Все элементы размещаются в едином корпусе. Мощность типового сварочного осциллятора составляет 250-300 Вт. Длительность генерируемых импульсов — десятки микросекунд.

Виды сварочных осцилляторов

Существует два основных вида сварочных осцилляторов:

1. Осцилляторы непрерывного действия

Работают постоянно во время сварки, накладывая высокочастотные колебания на сварочный ток. Обеспечивают стабильное горение дуги, но требуют специальной защиты источника питания от высокочастотных помех.

2. Осцилляторы импульсного действия

Генерируют кратковременные импульсы только в моменты зажигания дуги. Применяются преимущественно при сварке на переменном токе для облегчения повторных зажиганий при смене полярности.

Импульсные осцилляторы проще по конструкции и не требуют специальной защиты оборудования, поэтому получили более широкое распространение.

Преимущества использования сварочного осциллятора

Применение осциллятора при сварке дает ряд важных преимуществ:

• Бесконтактное зажигание дуги без повреждения поверхности детали
• Стабильное горение дуги даже на малых токах
• Возможность работы с тонколистовыми материалами
• Облегчение сварки цветных металлов и нержавеющих сталей
• Повышение качества сварных соединений
• Увеличение производительности сварочных работ

Благодаря этим преимуществам осцилляторы широко применяются при аргонодуговой сварке в промышленности и быту.

Правила эксплуатации сварочного осциллятора

При работе со сварочным осциллятором необходимо соблюдать следующие правила безопасности и эксплуатации:

• Проверять исправность блокировочного конденсатора во избежание поражения током
• Выполнять настройку и регулировку только при отключенном питании
• Регулярно очищать электроды разрядника от нагара
• Контролировать длительность импульсов (не более 40 мкс)
• Использовать средства индивидуальной защиты при работе
• Не прикасаться к токоведущим частям во время работы

Соблюдение этих простых правил обеспечит безопасную и эффективную работу со сварочным осциллятором.

Диагностика и ремонт сварочного осциллятора

При возникновении неисправностей в работе осциллятора рекомендуется выполнить следующие действия:

1. Провести визуальный осмотр всех элементов и соединений
2. Очистить от загрязнений и окислов контактные поверхности
3. Проверить целостность всех проводов и кабелей
4. Измерить сопротивление обмоток трансформаторов
5. Проверить исправность конденсаторов и разрядника
6. При необходимости заменить неисправные компоненты
7. Выполнить настройку и регулировку после ремонта

Большинство неисправностей связано с загрязнением контактов или выходом из строя отдельных элементов. При наличии навыков в электронике многие проблемы можно устранить самостоятельно.

Самостоятельное изготовление сварочного осциллятора

Сварочный осциллятор несложно изготовить самостоятельно при наличии необходимых компонентов и базовых навыков в электронике. Основные этапы сборки:

1. Подготовка корпуса и монтажной платы
2. Изготовление или приобретение повышающего трансформатора
3. Сборка блока накопительных конденсаторов
4. Изготовление разрядника и колебательного контура
5. Монтаж высокочастотного трансформатора
6. Сборка схемы управления на полупроводниках
7. Монтаж всех элементов в корпус
8. Настройка и проверка работоспособности

При самостоятельном изготовлении важно соблюдать меры предосторожности и использовать качественные комплектующие. Это обеспечит надежную и безопасную работу самодельного осциллятора.

Что такое осциллятор в сварке

Осциллятором является генератор повышенного напряжения высокой частоты для поджога сварочной дуги. Это устройство работает для возбуждения и стабилизации сварочной дуги, которое приспособлено для того, чтобы работать с серийными источниками питания постоянного или переменного тока.

Сварочным осциллятором является искровой генератор затухающих колебаний. Внутри него находится низкочастотный повышающий трансформатор ПТ. Его вторичное напряжение достигает 2 – 3 кВ. Также там расположен разрядник, колебательный контур, обмотки связи и обмотки блокировочного конденсатора. Обмотки, которые расположены внутри сварочного осциллятора, являют собой высокочастотный трансформатор.

В результате работы осциллятора высокочастотные колебания проходят через обмотку и прикладываются к дуговому промежутку. Конденсатор, предназначенный для блокировки, позволяет предотвратить шунтирование обмоткой дугового промежутка для напряжения в источнике питания.

Изоляцию обмотки осциллятора надежно защищает дроссель, который включен в сварочную цепь. Мощность сварочного осциллятора часто составляет 250 – 300 Вт. Продолжительность импульсов от сварочного осциллятора составляет десятки микросекунд.

Осцилляторы позволяют обеспечивать наложение тока с высоким напряжением, а также с высокой частотой на сварочную цепь. Осцилляторы разделяются на два типа:

• Возбудители сварочной дуги импульсивного питания;
• Возбудители сварочной дуги непрерывного действия;

К возбудителям дуги непрерывного действия относятся осцилляторы, которые работают совместно с источниками питания сварочной дуги и обеспечивают возбуждение самой дуги с помощью наложения на провода для сваривания тока под высоким напряжением. Напряжение в данном случае составляет 3 – 6 000 В. Частота равна 150 – 250 кГц.

Такой сварочный ток не является опасным для человека, если он будет внимательно следить за техникой безопасности и не пренебрегать ее правилами. Высокая частота позволяет обеспечить спокойное горение дуги, даже если сварочный ток основного источника слишком мал.

Осцилляторы последовательного включения являются наиболее эффективными, потому что не требуют установки в цепь источника специальной защиты, которая применяется для защиты от высокого напряжения. При работе осциллятора разрядник может издавать тихое потрескивание, а искровой зазор размером 1,6 – 2 миллиметра может быть установлен с помощью регулировочного винта. Однако это возможно только при отключенном осцилляторе. Также стоит иметь в виду то, что установить или отремонтировать осциллятор требует высокой квалификации по электротехническим специальностям.

При сваривании переменным током используются возбудители с импульсным питанием, которые вместе с первоначальным возбуждением дуги способствуют ее поджогу при изменении полярности переменного тока. Стоит отметить, что сварочные осцилляторы при смене полярности переменного тока плохо выполняют повторные зажигания дуги.



что это такое и для чего он нужен? Схема сварочного осциллятора. Ремонт аппарата и правила эксплуатации

Когда необходимо осуществить заваривание дефектных швов, или нужно сварить стальную конструкцию, мастера пользуются специальными электродами, инверторами с постоянным током. Вне зависимости от того, какой электрод или модель агрегата были выбраны, проблема со срочным розжигом дуги остается актуальной. Именно в подобных моментах возникает необходимость пользоваться сварочными осцилляторами.

Что это такое и для чего нужен?

Осциллятором для сварки принято считать вид генератора, который необходим для образования тока с высокой частотой – он способен связать окончание электрода и поверхность сварки без какого-либо контакта. Установку данного оборудования осуществляют на границе с держателем и сварочным аппаратом.

Устройство может быть независимым, а также входящим в состав корпуса сварочного агрегата.

Функционирование стабилизатора дуги может проводиться по нескольким схемам.

• Создание кратковременного импульса, который возбуждает дугу при отсутствии прикосновения к изделию. Визуально это имеет вид молниевого разряда, который подается от окончания электрода к обрабатываемой поверхности.
• Поддержание высокого напряжения на постоянной основе, которое может накладываться на ток сварки. Данная особенность способствует одновременной сварке и сохранению стабильного горения в дуге.

Характеристики данного вида оборудования способствуют тому, что оно широко используется во время работ с металлами цветной категории. При необходимости накладывания шва на лист алюминия, нержавейки либо меди осциллятор с высокой скоростью приводит в возбуждение дугу и начинает процедуру сваривания. Данный вид сварочного оборудования применяется для точности в начальной стадии шовного элемента.

Эта особенность способна снизить последующий процесс обработки изделия от последствий прикосновения электрода.

Внедрение таких аппаратов распространено в плазменной резке, так как он способствует быстроте начала разделки материала. Осциллятор практически незаменим при работе с тонким металлическим листом. Обычно инверторный ток в данном случае выставляют на значении минимума. При внедрении осциллятора в работу можно стабилизировать электросварку, которая работает с малым напряжением.

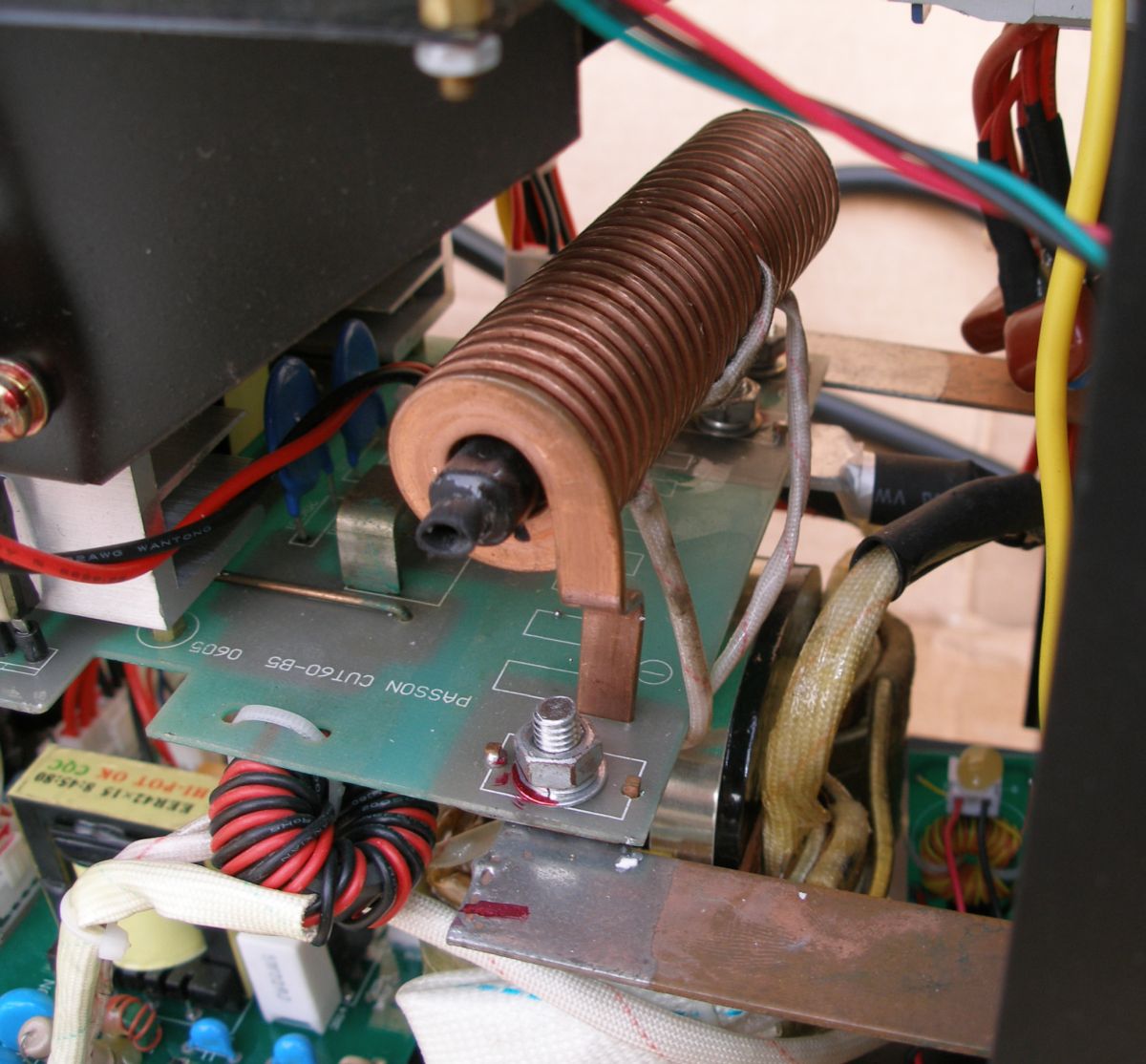

Внутреннее устройство

Благодаря особенностям изготовления обеспечивается правильная установка контактов и стабильность функционирования осциллятора. У многих приспособлений данного вида идентичная схема конструкции, в ней не обойтись без:

• выпрямителя усилий тока;
• блока накопительного заряда конденсаторов;
• основы зарядки;
• узла, что формирует импульс, имеющий колебательный контур, разрядник;
• блока по регулировке;
• вентиля газа;
• трансформатора с увеличивающей возможностью;
• датчика напряжений.

Основным предназначением осциллятора является модернизация входящего напряжения с увеличением частот и показателей напряжения, а также уменьшением интервала. Рассмотрим, как функционирует вышеописанная схема конструкции.

1. При нажатии кнопки на горелке происходит запуск электрической цепи.
2. На входе выпрямителю свойственно выравнивание тока, а также установка его однонаправленности.
3. Накопление напряжения для заряда в конденсаторах.
4. Направление тока на контур колебания после его высвобождения. Увеличение показателя напряжения.
5. Руководство импульсным высвобождением схемы.
6. Параллельное открытие газового клапана.
7. Произведение разряда импульсом, что связывает по воздуху электродное окончание и изделие. С этой целью на изделие подсоединяют массовый кабель.
8. Прекращение высокочастотного импульса по окончании прохождения по цепочке сварочных швов.
9. Когда прекратится возгорание дуги, осциллятором обеспечивается продувка горелки с помощью аргона на протяжении 4-х секунд. В результате данного мероприятия происходит остужение электрода из вольфрама и окончания шва.

Разновидности

Согласно принципу действия осцилляторов известно 2 типа оборудования.

1. Агрегат непрерывного функционирования. В данном случае происходит суммирование сварочного и высокочастотного тока. Дуга зажигается без контакта электрода с металлической поверхностью. В этом случае не происходит разбрызгиваний, а мастер не получает удара током. Этот принцип действия осциллятора способствует повышению эффективности использования агрегата. В данном случае не происходит энергетических потерь.
2. Аппарат с импульсной работой характеризуется параллельностью подключения и использованием в случае, когда требуется работать с переменным видом тока. Сложностью данной процедуры можно назвать необходимость реагирования на смену полярности за короткое время.

Присутствие конденсатора в конструкции осциллятора обеспечивает хорошую функциональность устройства. А также в устройстве должна присутствовать обратная связь.

Правила эксплуатации

Самыми важными требованиями при функционировании осциллятора являются безопасность и надежность. Для того чтобы агрегат работал исправно, не стоит забывать о таких моментах, как:

• проверка работы блокировочного конденсатора, так как в случае его неисправности сварщика может поразить током;
• регулировка и настройка устройства исключительно в состоянии отключенном от сети;
• постоянное счищение нагара с электродов;
• отслеживание частоты импульсов, которая не должна превышать 40 мкс.

Практически все модели сварочных осцилляторов имеют инструкцию по эксплуатации, которой стоит руководствоваться при его использовании. Для того чтобы диагностировать поломку данного вида оборудования, стоит провести следующие мероприятия:

• визуально осмотреть все имеющиеся узлы;
• зачистить окисленные контакты с помощью растворителя и щетки;
• диагностировать возможные поломки путем подобного изучения инструкции;
• заменить нерабочие детали;
• осуществить пробный запуск.

Ремонт осциллятора можно сделать своими руками в следующих случаях:

• если неправильно выбран сварочный режим;
• если нарушено функционирование одного элемента конструкции;
• если в корпус или блок питания попала пыль, посторонние предметы.

Осциллятор можно назвать технологическим грамотным дополнением к сварочному оборудованию. Его возможно не только купить, но и сделать собственноручно.

Детальный обзор осциллятора для сварки в видео ниже.

зачем нужен, как собрать и правильно использовать

Аргоновая сварка (или любая другая) требует стабильного ведения дуги, пока вы свариваете детали из нержавеющей стали или сплавов цветных металлов.

Начинающим мастерам стабильное горение держать трудно, и даже квалифицированные сварщики часто имеют проблемы с этим.

Всё из-за свойств металлических элементов и технологии сварки, которая используется. С облегчением задания справляется сварочный осциллятор. Его используют и на заводах, и в домашнем/дачном ремонте.

Этот прибор можно найти в строительных магазинах, но можно и сделать самому. Если вы хоть немного разбираетесь в основах электронной техники, задача несложная. Эта статья поможет вам понять, как собрать осциллятор самостоятельно.

Содержание статьиПоказать

КОНСТРУКЦИЯ СВАРОЧНОГО ОСЦИЛЛЯТОРА

Осциллятор для сварки универсальный. Он подходит для работы с постоянным и переменным токами. Его задача — повысить напряжение и частоты импульсов электрического тока сварочной дуги. Оба эти действия прибор совершает одновременно.

Например, у нас есть обычный сварочный аппарат, напряжение которого стандартные 220 вольт, а частота тока около пятидесяти герц. Именно такие устройства используют для бытовой сварки.

Если добавить к такому аппарату осциллятор, напряжение повысится в 10 раз, а частота — в 300!

Сам усилитель пускает короткие импульсы длиною в десятые доли секунды. Для универсального сварочного аппарата подходит осциллятор с мощностью в 300 ватт.

Такой значительный рост напряжения и частоты тока происходит, потому что осциллятор имеет особую конструкцию. Какие компоненты он включает, разберём далее.

Электросхема осцилляторного прибора включает колебательный контур. Он состоит из разрядного элемента, индукционной катушки с движущейся обмоткой, конденсатора, высокочастотного трансформатора и обычного трансформатора.

Для зажигания в него добавлены две дроссельные катушки. Этот контур генерирует новые искры в колебаниях, которые уже затухают.

В приборах, которые штампуют в цехах, часто бывают встроены защитные компоненты. Они защищают сварщика от удара током.

Это может быть конденсатор, который «берёт на себя» лишнее напряжение, или предохранитель, разрывающий цепь, если аппарат начинает работать с помехами.

Предохранители, работающие по этому принципу, используются еще и в домашних электрических щитках.

То есть, осциллятор в целом состоит из небольшого количества элементов. Их можно найти в магазине запчастей или на радиорынке и использовать для того, чтобы собрать усиливающее устройство самостоятельно.

А информация из следующих пунктов поможет вам разораться, как сделать это с умом.

ПРИНЦИП ДЕЙСТВИЯ

Работа осциллятора проходит обычно в два этапа:

• Первый этап. Напряжение от сети доходит до конденсатора через повышающий трансформатор. Так первый заряжается. Конденсаторы имеют разную токовую ёмкость, поэтому тот, на который напряжение поступило, быстро передаёт его на разрядное устройство, если зарядился до максимального уровня.
• Второй этап. Пробой — момент, когда сила тока резко увеличивается. Контур закорачивается, и это вызывает возникновение импульсов или же колебаний, которые затухают. Эти смещения создают высокочастотный ток, который через индукционную катушку и блок-конденсатор «попадает» на сварочную электродугу.

Мы видим, что внутри сварочного осциллятора нет никаких сложных микросхем и запутанных механизмов. Его работа — результат законов простой электронной техники.

Если вы понимаете в электронике не так много, лучше рассмотрите её подробнее. Так вы лучше поймёте закономерности электрической сварки и станете компетентнее в некоторых профессиональных вопросах.

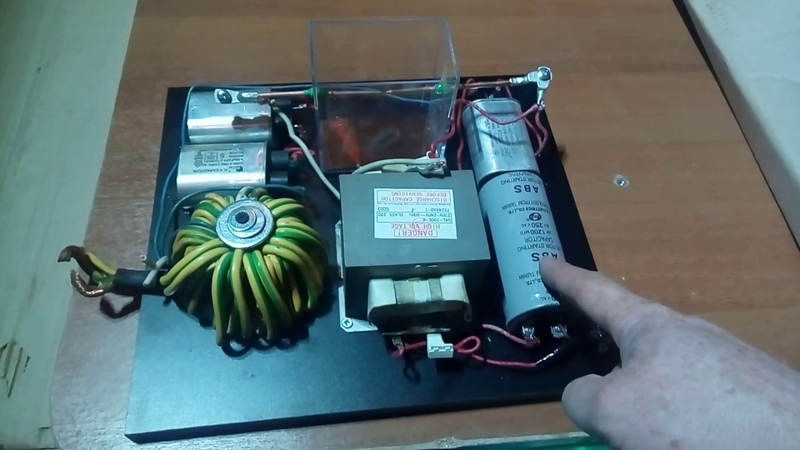

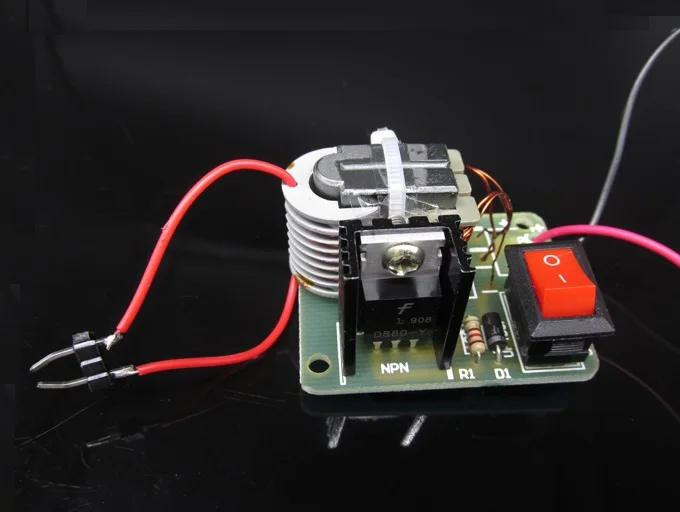

КАК САМОМУ СДЕЛАТЬ ОСЦИЛЛЯТОР

Главный элемент электросхемы осциллятора — трансформатор. Он увеличивает стандартное 220-вольтное напряжение до высоких значений.

В схему включён и обязательный колебательный контур. В его составе обязан быть конденсатор блокировочный. В дополнение, в контуре есть разрядник и катушки, обеспечивающие зажигание.

Этот контур нужен для того, чтобы появлялись импульсы затухания с высокой частотой. Они делают зажигание дуги простым и способствуют тому, чтобы она горела стабильно.

Управляется осциллятор при помощи кнопки. Она будет включать разрядный механизм и делать это одновременно с подачей защитного газа в зону сварки. Контакты «плюс» и «минус» будут направлены на выход.

Первый подают на горелку аппарата сварки, а второй — на деталь, которую сваривают.

Заводские или самодельные усилительные устройства могут работать по двум системам. Первая основана на принципе постоянной подачи. Вторая — на принципе импульсивной работы.

Осцилляторы с постоянной системы нужно использовать только в паре с приборами, которые будут защищать от перегрева — и это их основной недостаток.

С импульсивным принципом такой проблемы нет, поэтому лучше выбирать осцилляторы на его основе. С ними дуга будет ровной и «спокойной» всё время сварки.

Если, сваривая алюминий, вы часто используете осциллятор, сделанный самостоятельно, обращайте особое внимание на технику безопасности. Такие «поделки» могут работать с перебоями и ломаться.

Это часто приводит к плачевным для здоровья последствиям. Не имеет значения, какую методику вы выбрали (аргонодуговую или мелкий ручной ремонт), правила обращения с инструментом одинаково важны.

Собирая осциллятор, не пытайтесь экономить на деталях, покупая их в «подвальных» магазинах, а перед тем, как начать сварку, протестируйте свой новый прибор.

ЗАКЛЮЧЕНИЕ

Упростить сварочный процесс и улучшить качество соединения на цветных металлах и нержавеющей стали можно с помощью простенького самодельного устройства — осциллятора.

Сделать его самому возможно, даже если вы не учились на электрика. Главное — подобрать понятную схему сборки и включить в устройство все нужные компоненты.

Вы можете и купить его в строительном магазине, но иногда это может быть затратно для тех, кто не так часто использует усилители.

Попробовать сделать осциллятор самостоятельно стоит хотя бы раз. Возможно, вам понравится, и вы не сможете остановиться на достигнутом!

Что такое осциллятор для сварки

Когда сварщику предстоит работа с высоколегированной сталью, он выбирает постоянный ток и электроды с соответствующим покрытием. Для нержавеющей стали подходит вольфрамовый расходник. Алюминий сваривают аппаратом переменного тока. материалы могут меняться в зависимости от условий работы и состава металла. Стабильным остается только один фактор: необходимость розжига дуги. Зачастую сделать это непросто, поскольку многие металлы покрываются слоем защитной пленки, которая препятствует контакту между электродом и стыком. Для решения проблем розжига электрической дуги разработали специальное устройство.

Розжиг электродуги

Для работы с электродуговой сваркой требуются навыки. И речь идет не только о самом процессе формирования шва. Уже на начальном подготовительном этапе нужно иметь некоторый опыт, чтобы подготовить устройство к работе и, как минимум, разжечь электрическую дугу. Она генерируется в результате взаимодействия противоположных полюсов электрической цепи. Одним из них выступает электрод, а другим – поверхность, а точнее сказать стык двух заготовок.

Воздух является отличным изолятором. К примеру, чтобы электрический разряд смог пробить воздушную «подушку» толщиной 1 сантиметр, потребуется разница потенциалов между катодом и анодом в 30 тысяч вольт. Такое не под силу даже наиболее совершенным и навороченным инверторам. Поэтому единственно приемлемым вариантом розжига электрической дуги остается плотный контакт с последующим умеренным удалением электрода от рабочей поверхности.

Подобные манипуляции совершить «с ходу» не получится. Требуется хотя бы немного попрактиковаться. Даже опытные сварщики не дают гарантии, что дугу удастся поджечь с первого раза. Существует много объективных (и субъективных тоже) факторов, которые влияют на результат. Учесть их и предвидеть все очень непросто.

Часто сварщик выполняет серию постукиваний электродом о металл, пытаясь разрушить образовавшийся во время работы слой окисла. Чаще всего подобные трудности возникают при работе с заготовками из цветных металлов. Учитывая то, что для работы с цветметом необходим ток малой силы, то становится очевидным тот факт, что генерировать стабильную электрическую дугу становится сложнее.

Избежать проблем с розжигом дуги позволяет специальное устройство, которое называется осциллятором. Оно применяется как дополнительное устройство источника питания при аргонодуговой сварке. Но использовать его могут только опытные специалисты. Необходимо знать тонкости подключения и эксплуатации оборудования.

Что такое осциллятор

Осциллятор – это генератор, вырабатывающий высокочастотный ток, связывающий анод и катод при сварке без контакта между ними. В рабочую схему данная установка подключается между держателем и источником напряжения сварочного аппарата. Существуют варианты, которые интегрируются в сборку оборудования для сварки металла. Осцилляторы функционируют по таким схемам:

• генерируют короткий импульс, который способен возбудить сварочную дугу без физического контакта анода и катода. Со стороны это будет выглядеть как разряд небольшой молнии, которая перемещается по направлению от электрода к рабочей поверхности. После достижения поверхности заготовок (при условии, что масса подключена) устанавливается устойчивый контакт в виде электрической дуги. Импульс носит кратковременный характер и затухает сразу же после розжига дуги;
• постоянно поддерживать высокое напряжение, которое фактически накладывается на сварочный ток. Благодаря этому сохраняется стабильность сварочной дуги и непрерывно выполняется сварка деталей.

Устройство

Благодаря подключению осциллятора в схему работы сварочных аппаратов обеспечивается дистанционный розжиг дуги. Ее стабильность поддерживается на протяжении всего процесса сварки. Она остается статичной величиной даже при изменяющемся расстоянии между расходным материалом и рабочей поверхностью. Большинство осцилляторов обладают схожим устройством и состоят из таких узлов:

• выпрямитель;
• источник питания;
• блок конденсаторов для накопления заряда;
• блок управления;
• узел с разрядником и колебательным контуром, предназначенный для генерации импульса;
• повышающий трансформатор;
• датчик напряжения;
• газовый клапан (в аргонодуговых инверторах).

Принцип работы

Включение осциллятора в комплект оборудования сварщика дает возможность разжигать дугу бесконтактно. Это не только заметно облегчает работу сварщика, но плюс к этому экономит его время и обеспечивает стабильность работы оборудования. В большинстве случаев такие установки применяются как обособленные элементы, но иногда встречаются сварочные аппараты с интегрированными осцилляторами. То есть источник тока и сам прибор заключены в одном корпусе.

Основное задача устройства генерирования высокочастотного импульса заключается в том, чтобы изменить характеристики входящего напряжения. Повышается частота, напряжение и уменьшается длительность импульса. Его длительность не превышает одной секунды. Схема работает по такому принципу (на примере аргонодугового инвертора):

1. После нажатия расположенной на горелке кнопки замыкается электрическая цепь.
2. На входе находится выпрямитель, который делает ток однонаправленным.
3. В конденсаторах накапливается напряжение, которое необходимо для генерации разряда.
4. Освобожденный ток поступает на контур, который состоит из конденсатора и катушки индуктивности. Он отвечает за формирование определенного числа колебаний.
5. Ток проходит по обмотке первичного, а затем вторичного контура повышающего трансформатора. В этот момент повышается вольтаж.
6. Освобождается импульс.
7. Параллельно открывается газовый клапан.
8. В результате импульса образуется разряд, который замыкает цепь между электродом и поверхностью свариваемых деталей. Важно, чтобы до этого кабель массы был подключен.
9. После того, как по мостику из разряда начинает протекать сварочный ток, импульс затухает. Сварочный аппарат работает в штатном режиме согласно предварительно выставленных настроек.
10. Когда электрод удаляется от поверхности металла и сварочная дуга гаснет, осциллятор в течении 4 секунд продувает горелку аргоном.

Для чего применяется

Осцилляторы чаще всего применяются при сваривании цветных металлов. Когда возникает необходимость в соединении меди, алюминия или нержавеющей стали, устройство позволяет быстро возбудить электрическую дугу, избежав утомительного чирканья электродом о поверхность заготовок.

Устройство очень удобно применять, когда требуется точно положить шов. Специалист подводит вольфрамовый наконечник до края стыка, после чего требуется нажать кнопку возбуждения электрической дуги и опустить маску. Благодаря осциллятору шов будет одинаковым как вначале, так и посредине стыка. Помимо этого, не потребуется постобработка от следов прикосновения электрода, которые обязательно образовались бы в процессе розжига дуги. Оборудование устанавливается на аппараты плазменной резки и дает возможность сразу начать разделывание металла.

Еще используется осциллятор при работе с тонколистовым металлом. Чтобы заготовки не прожигались, сварщики выставляют на инверторах низкое значение тока. Помимо того, что с такими параметрами разжечь дугу сложно, так она еще и гаснет при малейшем отклонении электрода от сварочной ванны. Подключение осциллятора в схему позволяет упростить работу, получить на выходе стабильную дугу и ее беспроблемный розжиг вначале.

Разновидности

Использовать осциллятор можно по-разному в зависимости от вида работ и типа устройства. Общим для всех вариантов оборудования является необходимость преобразования тока до значений в 3000-5000 В и повышение частоты до 150-500 Кгц. Основное отличие состоит в продолжительности высокочастотного импульса. По принципу работу устройства бывают двух видов.

Непрерывного действия

Особенность заключается в том, что высокочастотный и сварочный токи суммируются. Дуга поджигается бесконтактным способом. Дуга остается стабильной даже при небольших показателях силы тока. Поражение специалиста электрическим разрядом, а также разбрызгивание расплава исключены. Неважен способ подключения оборудования в схему – параллельный или последовательный.

При последовательном подключении устройство присоединяется к кабелю, подающему напряжение на электрод. Такой вариант включения осциллятора является наиболее востребованным, поскольку наиболее эффективно используются его возможности. Не расходуется энергия на защиту от высокого напряжения. Модели непрерывного действия часто устанавливаются на трансформаторы и инверторы для работы с электродами покрытого типа.

Импульсные

Подключается параллельно и применяется тогда, когда сварочные работы выполняются переменным током. Оборудование должно очень быстро реагировать на смену полярности и именно в этом состоит основная сложность. В таких условиях поддержать дугу, обеспечить стабильность можно только при помощи импульсного высокочастотного тока. Если к сварочному аппарату на переменном токе подключить осциллятор непрерывного действия, то сварочная дуга зажжется без проблем. Но только первый раз. Повторно ее инициировать будет невозможно. Проще говоря устройство сможет выполнить свои функции только частично.

Конденсаторы в схеме необходимы для того, чтобы с максимальной эффективностью и в полном объеме задействовать функционал оборудования. Они копят заряд, который нужен для повторных импульсов – розжига угасшей в процессе формирования сварного шва дуги. Это неизбежно случается каждый раз, когда сварщик отклоняет электрод от сварочной ванны на большое расстояние, разрывающее протекание электрического разряда. Не обойтись в такой установке без обратной связи. Поэтому предусмотрена управляющая схема, которая синхронизирует разряд конденсатора.

Осциллятор

Осцилляторы и импульсные возбудители дуги

Осциллятор является искровым генератором  высокочастотных колеба­ний малой мощности. Высокое напряжение, которое подает осцил­лятор на дуговой промежуток в виде отдельных импульсов, облегчает за­жигание дуги в начале сварки и обеспечивает устойчивое восстано­вление сварочной дуги в полупериоды обратной полярности, когда напряже­ние возбуждения дуги относительно велико и превышает напряжение ис­точников питания.

Сварочные осцилляторы делятся на две основные группы: парал­лельные, подключаемые параллель­но дуговому промежутку, ОСП-1, ОСП-3-2, М-3 и др. и последователь­ные, включаемые последовательно дуговому промежутку в разрыв сварочной цепи, ОСП-ЗОО, ОСП-88-1 и др. (рис. 1, а, б).

Рис. 1. Схемы включения осцилляторов в сварочную цепь: а — параллельно дуговому проме­жутку; б — последовательно дуго­вому промежутку.

Преимущества параллельных осцилляторов в том, что их можно использовать при любом сварочном токе. Однако такие осцилля­торы имеют и следующие существенные недостатки: высокочас­тотное напряжение на выходе, достигающее при отсутствии дуги нескольких киловольт, падает на обмотках сварочного трансфор­матора и дросселя, что часто приводит к пробою изоляции и выходу оборудования из строя; для обеспечения высокого напряжения необходимо повышать мощность осцилляторов, так как при работе параллельного осциллятора сварочный источник питания шунти­рует его выход; прохождение т. в. ч. по обмоткам трансформатора приводит к появлению сильных радиопомех в силовой сети, поле радиопомех создается не только выходной цепью осциллятора, но и всей сварочной цепью.

В последовательном осцилляторе благодаря наличию блокиро­вочного конденсатора высокочастотное напряжение на сварочном трансформаторе обычно не превышает нескольких десятков вольт, что исключает пробой изоляции сварочного источника и умень­шает уровень радиопомех в силовой сети. Источник пита­ния не шунтирует выход осциллятора. Поле радиопомех соз­дается только участком сварочного провода, соединяющим го­релку с выходной клеммой осциллятора. Основным недостатком последовательных осцилляторов является ограничение допустимой величины сварочного тока, которая определяется сечением выход­ной обмотки осциллятора.

Исследование работы осцилляторов показало, что импульсы высокого напряжения по форме и местоположению их на кривой тока у каждого осциллятора различны. Устойчивость горения дуги зависит от расположения импульсов на кривой тока. Продолжи­тельность перерывов в горении дуги зависит от того, насколько удален импульс от нулевой точки кривой тока. Если импульсы попадают на нулевые точки кривой, то повторное зажигание дуги происходит легко, если импульсы опережают или запаздывают, то возбуждение дуги затруднено.

Импульсные возбудители обеспечивают более надежное зажи­гание дуги по сравнению с осцилляторами при сварочном токе не ниже 40 а. Подавая 50—100 импульсов в секунду, они не создают существенных радиопомех. Импульсы строго синхронизированы со сварочным током.

Такие возбудители применены в специальных сварочных уста­новках типов УДАР, ИПК и УДГ.

Зажигание дуги в начале сварки возбудители не обеспечи­вают, поэтому для начального зажигания дуги без касания электродом изделия необходимо применять возбудитель в соче­тании с осциллятором, включенным только в начальный момент сварки.

Универсальный сварочный осциллятор ИСО разработан инсти­тутом сельхозмашиностроения в Ростове-на-Дону. Осцилля­тор ИСО можно использовать как последовательный и как парал­лельный. При сварочном токе, не превышающем 350 а, предпочти­тельно последовательное включение осциллятора ИСО в сварочную цепь, при больших токах следует использовать его как парал­лельный.

Также по теме:

Схема сварочного осциллятора. Автоматика в быту. Электронные устройства автоматики.

Сварочные осцилляторы                        В  домашнем  хозяйстве  мастерового  хозяина  всегда    найдётся  сварочный  аппарат .  Как  правило,  это  обычный  трансформатор  мощностью  около  3 кВт ,  со  вторичной  обмоткой  из  медной  или  алюминиевой  шины  с  сечением  25 … 30 мм2  и  напряжением  холостого  хода  60 … 70 В .  Для  сварки  применяются  электроды  переменного  тока ,  которые  стали  относительно  дефицитными .    Более  предпочтительными   являются  электроды  постоянного  тока ,   но  увы …. Сварочный  аппарат  постоянного  тока  ,  работающий  от  однофазной  сети   пока  достаточно  редок .  Причина  тому    —  необходимость  использования  мощного  дросселя  ,  габариты  которого  соизмеримы  с  самим  сварочным  трансформатором .  Кроме  того ,  обязательными  являются  дорогие  мощные  диоды ,  установленные  на  больших  радиаторах .  Масса  такого  аппарата  чуть не  в  два  раза  больше  обычного  . Конечно ,   массу  сварочного  аппарата  можно  уменьшить —  для  этого  применяют  трансформаторы  и  дроссели  меньшей  мощности  и  обмотки  с  меньшим  сечением ,  а  затем  обдувают  мощным  вентилятором .    Для  улучшения  обдува    обмоток   трансформатор и дроссель  располагаются  в  закрытом  с  боков  корпусе  ,  с  торца  которого  установлен  мощный  вентилятор ,  воздушный  поток  которого  проходит  в  зазоре  между  обмотками и  железом  и  выходит  с  другого  торца .  Но  существует  способ  ,  который  позволяет  удерживать сварочную   дугу   при  использовании  электродов  постоянного  тока  на  сварочных  аппаратах  переменного  тока .   Для  этого  на  дугу   подаётся  мощный  короткий  импульс    напряжением  около  200 В , сдвинутый  относительно  начала  полупериода  примерно  на  15 … 20 градусов .  Такое  устройство  называется  сварочным  осциллятором .  Автором  разработано  несколько  таких  устройств, схема одного из них приведена на рисунке Схема  устройства  очень  проста ,  не  содержит  активных  элементов ,  а  поэтому  очень  надёжна .  Выход  осциллятора  подключается  параллельно  сварочной  цепи ,  а  сетевой  шнур  непосредственно  на  сетевые  клеммы   сварочного  трансформатора .  Категорически  не  допускается  подключать  сетевой  шнур  осциллятора   не  к  сварочному  трансформатору  ,  а  в   сетевую  розетку  —  в  этом  случае  ,  при  отключении  сварочного  трансформатора  от  сети ,   не  отключив  осциллятор ,  можно  получить  поражение  электрическим  током , т.к.  на  сетевой  обмотке  возникают  очень  мощные  импульсы  напряжением  в  несколько тысяч  вольт .  При  работе  с  осциллятором  требуется  соблюдать  особую  осторожность .  При  смене  сварочного электрода  обязательно  выключать  устройство.   С  помощью  предлагаемого  осциллятора  и  сварочного  аппарата  переменного  тока  можно  вести  сварку   не  только  обычными  электродами  постоянного  тока ,  но  и  электродами   для  нержавейки ,  а  также   использовать  оборудование  в  аппарате  аргоновой  сварки . Схема устройства очень проста , но имеет определённые недостатки — это опасность поражения электрическим током и отсутствие возможности плавно и стабильно изменять угол включения тиристоров для подбора оптимального режима сварки. Сопротивления резисторов в цепи управляющих электродов тиристоров подбираются экспериментально , чтобы угол открытия не превышал 20 градусов — в противном случае эффективность поддержания дуги будет снижена. Работу  с  осциллятором  можно  несколько  обезопасить ,  если  применить  схему  с  автоматическим  отключением  импульса  при  отсутствии  дуги.  Для  контроля  наличия  дуги  применяют   трансформатор тока , через  который  подаётся  сварочный  ток.  Осциллятор  включается  автоматически  при  появлении  тока  сварки   и  отключается  при  его  исчезновении  через  2 …3 сек.  Переменным  резистором  можно  регулировать  фазу  появления  мощного  импульса  ,  что  позволяет  оптимизировать   горение  сварочной  дуги .  Схему  такого устройства  можно  посмотреть на следующей странице: 1. Сварочный осциллятор с регулировкой фазы импульса

Уважаемые посетители! Все материалы сайта в случае их некоммерческого использования предоставляются бесплатно, хотя автор затрачивает достаточно большие средства на их обновление расширение и размещение. Если Вы хотите, чтобы автор отвечал на Ваши письма, обновлял и добавлял  новые материалы — активней используйте контекстную рекламу,  размещённую на страницах — для себя  Вы  узнаете много нового и полезного, а автору  позволит частично компенсировать собственные затраты  чтобы  уделять Вам больше внимания. ВНИМАНИЕ! Вам нужно разработать сложное электронное устройство? Тогда Вам сюда…

Особенности работы сварочного осциллятора

У большинства хозяйственных мужчин найдется в запасах аппарат для сварки. Сварочный осциллятор подходит для выполнения сварки алюминия или нержавеющей стали.

Сварочный осциллятор используется для сварки алюминия и нержавеющей стали.

Это специализированный прибор, возбуждающий и стабилизирующий дугу и практикуемый в работе с серийными источниками питания переменного и постоянного тока. Другими словами, это прибор, созданный для преобразования тока из промышленной частоты с низким напряжением в ток высокого напряжения (от 2000 до 6000 В) и с высокой частотой (150-500 кГц). Он является искровым генератором при затухающих колебаниях.

Принцип действия и особенности конструкции аппарата

Аппарат включает в себя:

• трансформатор повышающий (ПТ) с низкой частотой и с напряжением вторичным в 2 или 3 кВ;
• разрядное устройство;
• контур колебания, содержащий индуктивность, емкость, конденсатор блокирующий и обмотку для связи.

Функциональная схема осциллятора.

В осцилляторе сварочном обмотку формирует трансформатор В (высокочастотный). В полупериоде вторичное напряжение ПТ подзаряжает конденсатор и в тот миг, когда достигнута конкретная величина, провоцирует интенсивный пробой в разряднике. Вследствие этого контур при колебаниях становится закороченным, и образуются в нем затухающие колебания с определенной резонансной частотой.

При помощи обмотки и конденсатора высокочастотные колебания прикасаются к дуговому промежутку. Для напряжения в источнике питания блокировочный конденсатор предупреждает процесс шунтирования при помощи обмотки в дуговом промежутке. Дроссель, подключенный к сварочной цепи, изолирует обмотку в сварочном аппарате от пробоя. Как правило, сварочные осцилляторы обладают мощностью в 250-300 Вт. А импульсная продолжительность исчисляет всего десятки микросекунд.

Осцилляторы организуют проведение на цепь для сварки тока высокого напряжения и высокой частоты.

Распределяются они на 2 вида:

• возбудители в сварочной дуге с непрерывным действием;
• возбудители в сварочной дуге с импульсным питанием.

Вернуться к оглавлению

Возбудители дуги с непрерывным действием

Схема 1. Схема горения дуги при высокой частоте с условием малого сварочного тока в источнике.

Это осцилляторы для сварки, работающие одновременно с питающим источником в дуге. Возбуждение дуги становится возможным благодаря наложению на провода тока с высоким напряжением и частотой. Хотим отметить, что при выполнении мер безопасности этот ток не опасен для сварщика, но при этом он способен возбуждать дугу для сварки без касания к электроду в изделии.

Помимо этого, за счет высокой частоты сохраняется достаточное горение дуги даже при условии малого сварочного тока в ведущем источнике (Схема 1).

На схеме продемонстрировано, что в цепь для сварки и в цепь переменного тока устройство подключено параллельно. Стабильное функционирование фильтра для помех (ПЗ), содержащего конденсаторы и батареи, организует предохранитель Пр1._.Увеличивает напряжение (до 6 кВ) низкочастотный трансформатор (Т1) с более высоким напряжением_.

Наряду с высоковольтным трансформатором Т1 расположен искровой генератор. Состоит он из конденсаторов (Сг), разрядника (ФВ), напряжения (Т2) и высокочастотной обмотки.

Генератор этот выполняет роль колебательного контура, за счет чего импульсы тока с огромной скоростью собираются в конденсаторе, а затем разряжаются в искровом разряднике, обеспечивая этим высокочастотные особенности трансформатора (Т2).

Схема 2. Схема соединения катушки к сварочной дуге.

Конденсатор (Сп) служит защитником в источнике напряжения, а от пробоев в фильтре (Сп) обмотку в трансформаторе спасает предохранитель (Пр2). Осциллятор, таким образом, способен впитывать энергию не только в сети, но и напрямую от сварочной цепи.

Осцилляторы, подключенные последовательным способом, являются более результативными, ведь они не нуждаются в транспортировке в цепь источника специализированной защитной системы, направленной против высокого напряжения.

Схема 2 демонстрирует, что катушка (1к) подсоединена последовательно к сварочной дуге, а другие детали соответствуют схеме 1. В процессе работы от разрядника исходят негромкие звуки в виде потрескивания.

В тот момент, когда аппарат выключен из сети, при помощи регулировочного винта можно настроить искровой зазор размером от 1,6 до 2 миллиметров.

Обратите внимание! При необходимости установки оборудования следует привлечь к этому делу профессионалов. Самостоятельно, при отсутствии необходимых знаний электротехнической направленности, осуществлять ремонт очень опасно.

Вернуться к оглавлению

Возбудители дуги с импульсным питанием

Сварка с применением переменного тока нуждается в возбудителях импульсного питания. Тогда они на базе стартового возбуждения дуги будут провоцировать (при изменении полярности тока) ее зажигание. С одной стороны, осцилляторный агрегат соответствуют этому условию, но с другой – они не достаточно эффективно совершают дополнительное зажигание во время изменения в источнике полярности переменного тока.

Принципиальная электрическая схема возбудителя дуги с импульсным питанием.

Вследствие этого начинаются колебания функционирующего в этот момент сварочного тока и происходит ухудшение качества сварки. Помимо этого, стоит отметить, что осцилляторы, которые не синхронизированы, устраивают серьезные радиопомехи.

Еще одним методом возбудить дугу без контакта является использование импульсных генераторов. В них применяются емкости для накопления, заряжающиеся от специфического устройства для подзарядки, а в те секунды, когда возбуждение дуги происходит повторно, отдают заряд дуговому промежутку.

Учитывая, что фаза изменения сварочного тока в процессе сварки не всегда стабильна, то для организации уверенной работы генератора требуется прибор, который сделает возможным синхронизацию разряда в емкости с теми моментами, когда ток из дуги проходит сквозь ноль.

При помощи сварочного аппарата, а также осциллятора на переменном токе вполне реально осуществлять сварку, помимо стандартных электродов, еще и электродами для нержавейки и внедрять спецоборудование для сварки аргоном.

Проводить сварку цветного металла, нержавеющей стали следует на токе (постоянном) с прямой полярностью.

А процедуру сварки алюминия необходимо осуществлять на токе переменном!

Вернуться к оглавлению

Условия эксплуатационного использования и меры предосторожности

Конструкция сварочного осциллятора.

1. Перед введением в использование с агрегатом стоит пройти регистрацию в организации инспектирования электросвязи.
2. Разрешено использовать аппарат как в закрытых, так и в открытых помещениях.
3. На открытой территории применять при осадках запрещено. Температура воздуха, при которой можно включать осциллятор, колеблется от 10 градусов мороза до 40 градусов тепла.
4. Влажность воздуха не должна превышать 98 процентов.
5. Разрешена эксплуатация при атмосферном давлении от 85 до 106 кПа.
6. Ни в коем случае нельзя использовать осциллятор сварочного аппарата в обстановке, воздух которой пропитан пылью (с содержанием едких паров и газов, разрушающих изоляцию и металлы).
7. Приступать к работе только в том случае, если имеется надежное заземление.

Вернуться к оглавлению

Меры безопасности

1. Всегда контролировать правильность присоединения в сварочную цепь и проверять, исправны ли контакты.
2. Проводить работу только в специальном кожухе (снимать его только тогда, когда аппарат отключен от источника питания).
3. Проверять состояние поверхности в разряднике (если образовался нагар, счистить его при помощи наждачной бумаги).

Сварочный осциллятор можно приобрести в строительном магазине, а можно собрать своими силами. Неважно, какой путь выберете вы, главное, что при соблюдении техники безопасности в обращении с ним, осциллятор станет верным помощником в работе.

Сварочный генератор и мини-манипулятор | Steelmax

Усовершенствуйте свои процессы кольцевой сварки с помощью автономного сварочного осциллятора и мини-манипулятора Steelmax. Этот легкий и компактный осциллятор для плетения сварных швов обеспечивает полный контроль параметров колебаний, что делает его идеальным решением для сварки плетением во многих областях, включая трубы, трубки, сосуды, фланцы, фитинги и многое другое.

Совместите эту универсальную ткацкую систему с нашей гусеничной сварочной тележкой Rail Runner II , безрельсовыми сварочными тележками, сварочными позиционерами, поворотными роликами, существующей сварочной системой, такой как колонна и стрела, или используйте ее независимо с прочной отдельно стоящей Мини-манипулятор показан на вкладке аксессуаров ниже.

Мини-манипулятор от Steelmax может использоваться со сварочным генератором или как независимый сварочный позиционер. Полностью регулируемая колонна и стрела обеспечивают точное управление осциллятором и положением резака во время работы. Легко транспортируйте мини-манипулятор туда, где он нужен, для быстрого и удобного использования.

ХАРАКТЕРИСТИКИ

• Два режима работы: автоматический с существующими сварочными приспособлениями и ручной с использованием системы независимо с мини-манипулятором (см. Вкладку дополнительных принадлежностей ниже)

• Простая настройка четырех параметров сварки: ширина колебания, колебание скорость, время задержки влево и вправо

• Легкий и портативный

ПРЕИМУЩЕСТВА

Повышенная производительность : Обеспечивает непрерывную сварку на 360 ° при использовании с устройствами вращения, такими как сварочные позиционеры и поворотные валки.

Улучшенная повторяемость сварного шва : Точная скорость перемещения и угол наклона горелки сокращают дорогостоящие излишки сварки и доработки, обеспечивая точную повторяемость и стабильную геометрию шва.

Эргономика и безопасность : Защищает оператора от потенциально опасного тепла и дыма, образующихся при длительных процессах сварки открытой дугой. Избавляет оператора от необходимости менять положение, снижая утомляемость и стресс.

OSC-8 | Сварочный аппарат с маятниковым переплетением

PROMOTECH Sp.z o.o. защищает ваши данные — прочтите следующий информационный пункт.

Перед тем, как вы предоставите нам свою проверку данных:
• Кто является администратором ваших данных?
• С какой целью мы собираем данные?
• Каковы ваши права в отношении предоставления данных?
• Кто обрабатывает ваши данные, которые вы нам предоставляете?
• Кто является администратором ваших данных?

Доводим до вашего сведения, что ваши персональные данные будут обрабатываться Promotech Sp. z o.o. со штаб-квартирой в Белостоке, ул. Элеваторская 23/1, 15-620 Белосток, KRS 0000098853 (далее «Администратор»).

С какой целью мы будем обрабатывать ваши данные и какова правовая основа?

Мы будем обрабатывать ваши данные только после того, как вы дадите явное согласие на их обработку (статья 6 (1) (а) GPRD). Мы будем обрабатывать данные для достижения наших целей, то есть выполнения контракта на продажу и оказание услуг (пункт 1 статьи 6, буква b) GDPR), чтобы предлагать наши продукты и услуги (прямой маркетинг, пункт 1 статьи 6 буква а) GPRD и для аналитических и статистических целей (статья 6 (1) (f).Общие данные не будут профилированы.

Как долго мы будем обрабатывать ваши данные?

Мы будем обрабатывать ваши данные до тех пор, пока вы не отзовете свое согласие на их обработку, однако не дольше, чем истечет срок действия требований по заключенному контракту или пока не истечет обязательство хранить данные, вытекающее из закона.

Можем ли мы поделиться вашими данными?

Персональные данные, предоставленные вами, если это разумно, могут быть переданы организациям, которые обрабатывают персональные данные от имени Администратора, включая: поставщиков ИТ-услуг, где такие организации обрабатывают данные на основе соглашений, заключенных с Администратор и только в соответствии с инструкциями Администратора.

Как с нами связаться (или с Администратором)?

С Администратором можно связаться по адресу электронной почты Администратора по адресу электронной почты: [email protected] по всем вопросам, касающимся обработки персональных данных и использования прав, связанных с обработкой персональных данных.

Какие у вас права?

Вы имеете право:
• доступ к своим данным, запросы на исправление, удаление или ограничение их обработки
• возражать против обработки персональных данных в той степени, в которой основанием для обработки персональных данных является законный интерес Администратор.В частности, вы имеете право возражать против обработки данных в целях прямого маркетинга.
• подать жалобу президенту Управления по защите личных данных
• отзыв согласия в части, касающейся основания для обработки личные данные — это согласие. Отзыв согласия не влияет на законность обработки, которая была произведена на основании согласия до его отзыва.
• передача личных данных, то есть получение от Администратора информации об обрабатываемых личных данных в структурированном, широко используемом устройстве; читаемый формат в той степени, в которой ваши данные обрабатываются для завершения и оказания услуги.Переданные личные данные могут быть отправлены другому администратору данных.

Как вы можете использовать свои права?

Чтобы воспользоваться вышеуказанными правами, обратитесь к Администратору данных, контактные данные которого были указаны выше.

Файлы cookie

Этот веб-сайт использует Google Analytics для сбора анонимной информации, такой как количество посетителей сайта и наиболее популярные страницы. Включение этого файла cookie помогает нам улучшать наш веб-сайт.

Мы используем Hotjar, чтобы лучше понимать потребности наших пользователей и оптимизировать этот сервис и удобство работы. Hotjar — это технологическая служба, которая помогает нам лучше понять опыт наших пользователей (например, сколько времени они проводят на каких страницах, какие ссылки выбирают для перехода, что пользователям нравится, а что нет и т. Д.), И это позволяет нам создавать и поддерживать наш сервис с отзывами пользователей. Hotjar использует файлы cookie и другие технологии для сбора данных о поведении наших пользователей и их устройствах (в частности, об IP-адресе устройства (фиксируется и сохраняется только в анонимной форме), размере экрана устройства, типе устройства (уникальные идентификаторы устройства), информации о браузере, географическом местоположении (только страна), предпочтительный язык, на котором отображается наш веб-сайт).Hotjar хранит эту информацию в псевдонимизированном профиле пользователя. Ни Hotjar, ни мы никогда не будем использовать эту информацию для идентификации отдельных пользователей или для сопоставления ее с дополнительными данными об отдельном пользователе. Для получения дополнительных сведений см. Политику конфиденциальности Hotjar, перейдя по этой ссылке.

Вы можете отказаться от создания профиля пользователя, хранения Hotjar данных об использовании вами нашего сайта и использования Hotjar файлов cookie для отслеживания на других веб-сайтах, перейдя по этой ссылке для отказа.

Дуговая сварка 101: Колебания при сварке

В: Каковы причины колебания процесса сварки?

Винс Х.

A: Oscillation помогает металлургу использовать электрошлак для изготовления компонентов для здания Bank of America в Сан-Франциско; это помогло свести к минимуму утомляемость рук монтажника при строительстве атомной электростанции Ривер-Бенд в Луизиане; и это поможет слесарю, строящему One World Trade Center, добиться лучшего сплавления подошв сварных швов, позволяя его сварным швам плавно передавать напряжение между опорными балками.

Колебание — это поперечная манипуляция сварного шва.Он измеряется в амплитуде (как далеко), частоте (как часто) и времени задержки (как долго). Есть несколько причин и причин, по которым процесс сварки может колебаться.

Если вы какое-то время занимаетесь роботизированной газовой сваркой металла (GMAW), вы заметите, что сварочная горелка совершает постоянное движение из стороны в сторону. Эта форма колебаний, обычно называемая переплетением , помогает роботу ориентироваться в суставе, отслеживая изменения в дуге.

Еще один хороший пример колебаний — это метод «шагания чашки» во время дуговой сварки вольфрамовым электродом в газе (GTAW).Сварщик, обычно слесарь по трубопроводу, сделает это, чтобы свести к минимуму усталость тела, увеличить ширину валика и улучшить врезку на носке сварного шва. Настоящий мастер раскачивает чашу из GTAW вдоль стыка и сделает красивый финишный сварной шов полностью вокруг стыка трубы. Конечным результатом может стать настоящее произведение искусства (или, если уж на то пошло, настоящий вымощенный булыжником беспорядок).

Другой тип колебаний — это воздействие на расплавленную сварочную ванну магнитную силу. Эта магнитная сила, обычная для механизированных процессов GMAW и GTAW (но не ограничиваясь ими), перемещает из стороны в сторону расплавленную лужу, а не горелку.Я использовал эту технику, чтобы увеличить ширину валика для эстетической привлекательности, но ее также можно использовать для улучшения плавления боковин или врезки на носке сварного шва. Некоторые процессы с подачей проволоки, такие как сварка под флюсом (SAW) и электрошлаковая сварка (ESW), на самом деле скручивают электрод, когда он подается в виде колебаний экспортеры Производители поставщики Мумбаи Индия

Weld Arc Weaver, широко известный как Welding Oscillator, — это механизм, имитирующий состояние сварочной дуги, которое выполняется вручную опытным сварщиком.

Сварочный генератор	Сварочный механизм осциллятора

Моторизованный механизм перемещает сварочную дугу в направлении влево / вправо как колебательное движение по поверхности шва.

Сильно регулируемое колебательное движение дуги обеспечивает контролируемое распространение тепла дуги по поверхности сварного шва, что приводит к равномерному течению сварочной ванны за счет плавного, равномерного, стабильного и точного движения сварочной горелки. Основное назначение осциллятора — равномерное распространение сварочных шариков.Контролируемое и регулируемое распространение глобул дугового нагрева и сварки имеет очень отличительное преимущество, заключающееся в отличном проникновении при максимальной эффективности теплопередачи. Это также обеспечивает сокращение зоны термического влияния, высокую эффективность наплавки металла шва, высокую однородность сварных швов.

Приложения:

Подходит для процессов, которые удобно автоматизировать, таких как TIG, MIG, SAW, FCAW, плазменная сварка или плакирование, такие как PTA или порошковая плазменная сварка.

Характеристики:

• Очень точный шариковый винт или механизм Rack & Pinion

• Истинное поступательное движение

• Полностью закрытый, чтобы избежать проникновения мелких частиц, тепла и т. Д.

• Шаговый двигатель с приводом для облегчения управления

• Ширина хода от 0 до 75 мм (большая ширина доступна по запросу)

• Полное цифровое управление с простым программированием параметров

• Доступны разные модели для различной мощности резака 5, 10 и 15 кг

• Единый контроллер для управления тремя различными механизмами

• Внешний пуск / стоп для облегчения взаимодействия


Ключевые преимущества:

• Значительное улучшение процесса сварки или плакирования

• Повышенная производительность и простота использования для многопроходной сварки

• Общее улучшение плавления боковин и поднутрения

• Высокое качество, однородность и внешний вид сварного шва.

Технические характеристики:

P a r a m e t e r s	O S C _ 5	O S C _ 1 0	O S C _1 5
Вход питания	220 В переменного тока, 3-Ø	220 В переменного тока, 3-Ø	220 В переменного тока, 3-Ø
Входная мощность (Вт)	50	100	150
Грузоподъемность (кг)	5	10	15
Ширина хода (мм)	0-25 +/- 0.2	0-50 +/- 0,5	0 — 75 +/- 0,5
Скорость хода (мм / мин)	0–2500 +/- 5	0–3000 +/- 5	0–3500 +/- 5
Число ходов в секунду	0-60 @ 25 мм	0-50 @ 25 мм	0-40 @ 25 мм
Левая задержка (сек)	0.0 — 9,9 +/- 0,1	0,0 — 9,9 +/- 0,1	0,0 — 9,9 +/- 0,1
Правая задержка (сек)	0,0 — 9,9 +/- 0,1	0,0 — 9,9 +/- 0,1	0,0 — 9,9 +/- 0,1
Совместимость процессов	TIG / MIG / PTA / плазма	SAW / TIG / MIG / PTA / Плазма	SAW / TIG / MIG / PTA / Плазма
Механизм	Шарико-винтовая передача	Шарико-винтовая передача	Рейка и шестерня
D i m e n s i o n (мм) : Контроллер (Д x Ш x В) Механизм	350 х 325 х 160	350 х 325 х 160	350 х 325 х 160
	280 х 130 х 75	315 х 157 х 90	300 х 150 х 90
N e т Масса (кг) : Контроллер (Д x Ш x В) Механизм	8.5	8,5	8,5
	4,8	5,5	5,8

WOC — Контроль сварочного осциллятора

Обе системы контроля сварочного осциллятора представляют собой компактные, легкая система управления манипуляциями с сварочной горелкой, состоящая из на основе микроконтроллера Weld Oscillator Control и узел маятникового осциллятора с приводом от шагового двигателя или узел линейного суппорта.

WOC-500 обеспечивает возможность управления положением центральной линии, шириной колебаний, скоростью колебаний, а также задержкой влево и вправо. Система предоставляет пользователю легко доступный внешний интерфейс для функций дистанционного управления.

WOC-1000 обеспечивает возможность независимого управления всеми движениями резака в горизонтальной плоскости. Используя запатентованную технологию отслеживания «Thru-Arc», система обеспечивает автоматическое центрирование резака и контроль ширины.WOC-1000 обеспечивает автоматическое центрирование резака и четыре режима работы. Колебание постоянной ширины с автоматическим центрированием резака, переменной шириной и управлением осевой линией с использованием параметра глубины проникновения для управления шириной, слежения за одной правой стороной с постоянной шириной и слежения за одной левой стороной с постоянной шириной. Вся информация о отслеживании шва получается из сварочной дуги и положения осциллятора.

Обе системы имеют программируемый логический контроллер (ПЛК) с 50 последовательностями, определяемый пользователем, с четырьмя входами 24 В постоянного тока и двумя входами N.О. контакты реле. Используя ПЛК, пользователь может обеспечить внешнее программное управление и простой интерфейс источника питания. Последовательный порт RS-232 предназначен для автономного программирования и конфигурации системы, а также может использоваться для удаленного управления как WOC-500, так и WOC-1OOO.

Второй компонент — это осциллятор маятникового типа или линейный суппорт, который приводится в действие шаговыми двигателями, что обеспечивает высокую надежность и низкие затраты на техническое обслуживание. Генератор может быть установлен в линию или под углом 90 градусов, и благодаря компактной конфигурации его можно использовать в ограниченном пространстве.

Превосходный осциллятор для сварки TIG по привлекательной цене

Повысьте производительность и эффективность своего сварочного бизнеса с помощью сенсационного осциллятора для сварки TIG , доступного по привлекательным предложениям на Alibaba.com. Осциллятор для сварки TIG содержит революционные инновации, которые делают сварку простой и приятной. Они включают в себя передовые материалы и дизайн, которые обеспечивают высокую производительность на протяжении их непревзойденно долгого срока службы. Осциллятор для сварки TIG потребляет мало электроэнергии при сохранении заданной мощности, независимо от того, используется ли он в личных целях или в деловых целях.

Передовые изобретения, лежащие в основе этих осцилляторов для сварки TIG , конструкции и стили делают их очень гибкими и применимыми для решения широкого круга сварочных задач. Сварочный осциллятор TIG не подвержен неблагоприятным воздействиям сильной жары или холода, что делает их пригодными и применимыми в широком диапазоне погодных условий. Они поставляются с широким выбором, учитывающим множество факторов и предпочтений пользователей, поэтому покупатели могут быть уверены, что найдут наиболее подходящий сварочный осциллятор TIG для своих нужд.

Доступность этих сварочных генераторов TIG на Alibaba.com вызывает недоумение, учитывая их неограниченную мощность и поразительную производительность. Расходы на эксплуатацию и техническое обслуживание осциллятора для сварки вольфрамовым электродом также невероятно низкие благодаря легкодоступным запасным частям и простоте их ремонта. Они также просты в установке и использовании, поэтому вы не теряете продуктивность из-за технических деталей. Тем не менее, вы можете связаться с различными поставщиками и продавцами осцилляторов для сварки TIG на сайте, если вам потребуются дополнительные инструкции.

Поднимите свой сварочный бизнес на новый уровень с помощью соблазнительного сварочного генератора TIG на Alibaba.com. Вы также можете купить их для личного пользования у себя дома. Независимо от характера ваших целей, вы найдете наиболее подходящий сварочный осциллятор TIG для их выполнения. Воспользуйтесь скидками сегодня и убедитесь, что вы можете платить доступные цены за качественную продукцию. Сварочный осциллятор

— купить сварочный осциллятор с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для сварочного генератора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший сварочный осциллятор в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сварочный генератор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сварочном генераторе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сварочный генератор по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
