Амплитудный детектор на оу. Амплитудные детекторы на операционных усилителях: принцип работы и оптимизация схем

Как работают активные амплитудные детекторы на ОУ. Какие преимущества они имеют перед пассивными схемами. Как оптимизировать схему для детектирования коротких импульсов. Какие факторы влияют на точность и быстродействие активных детекторов.

Принцип работы активного амплитудного детектора на ОУ

Активный амплитудный детектор на операционном усилителе (ОУ) представляет собой усовершенствованную схему по сравнению с пассивным диодным детектором. Основные преимущества активного детектора:

• Возможность детектирования сигналов малой амплитуды (единицы мВ)
• Высокое входное сопротивление
• Низкое выходное сопротивление
• Возможность усиления сигнала

Рассмотрим принцип работы базовой схемы активного детектора на ОУ:

Как работает активный детектор на ОУ?

При подаче положительного полупериода входного сигнала диод VD1 открывается, и схема работает как инвертирующий усилитель с коэффициентом усиления K = R2/R1. Выходное напряжение будет отрицательным и пропорциональным входному.

При отрицательном полупериоде диод VD1 закрыт, а диод VD2 открыт. Выходное напряжение близко к нулю. Таким образом, на выходе формируется однополярный сигнал, повторяющий форму положительных полупериодов входного сигнала.

Преимущества активных детекторов перед пассивными

Активные детекторы на ОУ имеют ряд важных преимуществ по сравнению с пассивными диодными схемами:

• Возможность детектирования сигналов амплитудой менее 0.6 В (порог открытия кремниевого диода)
• Высокое входное сопротивление, не шунтирующее источник сигнала
• Низкое выходное сопротивление, позволяющее нагружать детектор
• Возможность усиления сигнала в процессе детектирования
• Лучшая линейность характеристики детектирования

Эти преимущества особенно важны при работе со слабыми сигналами и в прецизионных измерительных схемах.

Оптимизация схемы для детектирования коротких импульсов

При детектировании коротких одиночных импульсов (единицы мкс) необходимо оптимизировать схему по следующим параметрам:

Как улучшить быстродействие активного детектора?

• Использовать быстродействующий ОУ с большой скоростью нарастания выходного напряжения
• Применять быстрые диоды с малым временем восстановления (например, диоды Шоттки)
• Минимизировать паразитные емкости в схеме
• Оптимизировать номиналы резисторов и конденсаторов

Для удержания пикового значения в течение заданного времени необходимо правильно выбрать емкость накопительного конденсатора с учетом входного тока ОУ и тока утечки диодов.

Факторы, влияющие на точность активного детектора

На точность измерения пиковой амплитуды влияют следующие факторы:

• Входное напряжение смещения ОУ
• Входные токи ОУ
• Напряжение и ток утечки диодов
• Температурный дрейф параметров
• Шумы ОУ и пассивных компонентов

Для повышения точности рекомендуется использовать прецизионные малошумящие ОУ с малыми входными токами, а также подбирать диоды с минимальными обратными токами.

Выбор компонентов для активного детектора

При выборе компонентов для высокоточного активного детектора следует обратить внимание на следующие моменты:

Какие компоненты лучше использовать в активном детекторе?

• ОУ — малошумящий прецизионный с малыми входными токами (например, LTC6268)
• Диоды — быстродействующие с малым обратным током (например, BAT54)
• Конденсатор — керамический NP0/C0G с малыми токами утечки
• Резисторы — прецизионные тонкопленочные или металлопленочные

При использовании SMD компонентов важно минимизировать паразитные емкости и индуктивности в топологии печатной платы.

Альтернативные схемы активных детекторов

Помимо базовой схемы существуют и другие варианты построения активных детекторов на ОУ:

• Детектор с двумя ОУ для повышения точности
• Детектор с токовой обратной связью для увеличения быстродействия
• Детектор с дополнительным источником тока для уменьшения влияния утечек

Выбор конкретной схемы зависит от требований к точности, быстродействию и диапазону входных сигналов.

Заключение

Активные амплитудные детекторы на операционных усилителях позволяют эффективно измерять пиковые значения сигналов в широком динамическом диапазоне. При правильном выборе компонентов и оптимизации схемы можно добиться высокой точности и быстродействия даже при детектировании коротких одиночных импульсов малой амплитуды.

Активный детектор. Умножение и деление на ОУ. Источники питания. Усилители мощности / Хабр

В предыдущей публикации цикла мы разобрались, как работают составные части ПИД-регулятора, научились производить операции сложения и вычитания, находить производную и интеграл по времени.

В данной публикации цикла мы научимся с помощью ОУ производить операции деления и умножения, находить модуль, определять знак, сравнивать числа и находить наибольшее из них. Для этого мы разберём работу ряда схем на ОУ с «обвязкой» из транзисторов и диодов.

Публикация содержит большое количество схем, работа большинства которых понятна без подробных объяснений, диаграмм и графиков. Часть решений дана для информации: они служат основой для специализированных микросхем и в «чистом виде» в современной разработке уже не применяются.

Для тех, кто присоединился недавно, сообщаю, что это четвёртая из семи публикаций цикла. Содержание публикаций со ссылками на них находится в конце статьи.

На КДПВ к компании операционных усилителей К140УД708, К140УД1408 и К574УД2Б добавлен малошумящий двухканальный ОУ К157УД2 – советский аналог LM301.

Активный детектор

Детектор (однополупериодный выпрямитель) предназначен для передачи на выход сигналов только одной полярности. При подаче на вход детектора сигнала другой полярности, на выходе детектора устанавливается уровень 0 В.

Классическая схема активного детектора на ОУ приведена на рисунке ниже:

Схема при подаче на выход положительных значений входного сигнала (U_вх > 0) ведёт себя как повторитель. Нелинейность вольтамперной характеристики диода и величина прямого падения напряжения U_пр компенсируются ООС. При U_вх < 0, U_вых = 0 В.

Существенным недостатком схемы является переход DA1 в режим насыщения при подаче на вход отрицательного напряжения: это приводит к искажениям выходного сигнала при переходах нуля входным сигналом.

Усовершенствованная схема активного детектора на ОУ при отрицательных значениях входного сигнала ведёт себя как инвертирующий повторитель. При положительных значениях входного сигнала за счёт обратной связи через диод VD2 на выходе левого по схеме ОУ устанавливается напряжение, равное 2U_пр.

Активный пиковый детектор

Активный пиковый детектор служит для нахождения наибольшего значения входного сигнала:

Когда напряжение на входе схемы больше, чем на конденсаторе C1, диод VD1 открывается, и напряжения на входе детектора и на конденсаторе C1 выравниваются. Сброс хранящегося в C1 значения производится замыканием ключа S1.

Активный ограничитель сигнала

Схема активного ограничителя сигнала на ОУ приведена ниже:

Напряжение U_вых на выходе схемы не может превышать значение U_огр: при значениях U_вх < U_огр входное напряжение U_вх подаётся на неинвертирующий вход повторителя DA2. При U_вх > U_огр напряжение на выходе DA1 открывает диод VD1, DA1 начинает работать как повторитель, напряжение на выходе DA2 U_вых = U_огр.

Нахождение абсолютного значения напряжения сигнала

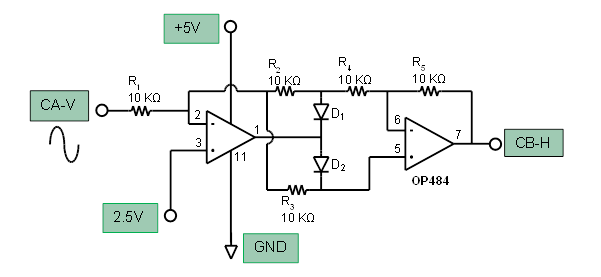

Абсолютное значение (модуль) напряжения входного сигнала находят с помощью активного двухполупериодного выпрямителя на двух ОУ:

При отрицательном значении входного напряжения диод VD1 открыт и положительное напряжение с выхода DA1 поступает на неинвертирующий вход DA2:

При положительном значении входного напряжения открыт диод VD2 и отрицательное напряжение с выхода DA1 поступает на инвертирующий вход DA2:

При равенстве сопротивлений всех резисторов в схеме получаем:

Умножение и деление аналоговых сигналов

Иногда при обработке сигналов их требуется перемножить или поделить. В аналоговых вычислительных устройствах умножение и деление производят с помощью логарифмических преобразователей.

Перед началом логарифмического преобразования нам нужно выделить модуль, допустим, с помощью активного двухполупериодного выпрямителя, и определить знак, например, с помощью компаратора.

Затем всё как на старой доброй логарифмической линейке: произведение абсолютных значений (модулей) аналоговых сигналов равно сумме их логарифмов, а частное – разности, возведение в квадрат тождественно умножению логарифмического значения на два, а взять квадратный корень можно, уменьшив логарифм в два раза.

Сумму и разность логарифмов можно получить с помощью суммирующего и разностного звеньев, описанных в предыдущей публикации. Умножить на коэффициент можно с помощью пропорционального звена (см. первую и вторую части цикла) для K > 1 или делителя напряжения для 1 > K > 0.

Преобразовать линейное значение сигнала в логарифмическое можно с помощью логарифмического преобразователя. Схема логарифмического преобразователя, приведённого ниже, корректно работает с положительными значениями входного сигнала:

В цепи обратной связи можно использовать диод, но применение транзистора вместо диода даёт существенный выигрыш в плане температурной стабильности.

Обратное преобразование, из логарифмического представления в линейное, производит схема экспоненциального преобразователя, приведённая ниже:

По мере развития вычислительной мощности цифровых устройств тема аналогового умножения, деления и вычисления интеграла и производной по времени становится всё менее и менее актуальной. Тем не менее, специализированные микросхемы перемножителей напряжений по-прежнему выпускаются промышленностью.

Хорошо и обстоятельно тема умножения и деления с помощью ОУ разобрана в [3] в разделе «11.8 Аналоговые схемы умножения» на стр. 160 – 167. Математический аппарат подробно разобран в [1] в разделе «4.5 Перемножители напряжений» на стр. 126 – 132. Пример использования логарифмических преобразователей в качестве усилителя, управляемого напряжением, приведен на стр. 182 [4].

Необходимо заострить внимание на том, что передаточная характеристика логарифмических и экспоненциальных преобразователей на ОУ имеет сильную зависимость от температуры. Для поддержания постоянства параметров этих схем требуется температурная компенсация. Образец схемы логарифмического преобразователя с температурной компенсацией приведен на рис. 4.94 п на стр. 271 [2].

Компаратор на ОУ. Триггер Шмитта

Компаратор позволяет сравнить напряжение входного сигнала с опорным напряжением. Схема компаратора представляет собой ОУ без ООС. Опорное напряжение на приведённой ниже схеме подаётся на неинвертирующий вход:

Если напряжение на инвертирующем входе больше опорного, на выходе появляется отрицательное напряжение насыщения. Если меньше, то – положительное.

Недостатком этой схемы является эффект «дробления фронтов»: шум, который появляется в момент переключения.

От «дробления фронтов» избавляются введением в схему компаратора небольшой положительной обратной связи (ПОС). Номинал резистора R1 – порядка 100 кОм. Схема обладает гистерезисом и называется «триггером Шмитта»:

Для формирования сигналов цифровых логических уровней на выход компаратора или триггера Шмитта подключают транзисторный ключ с открытым коллектором (стоком).

Компараторы и триггеры Шмитта, в том числе с однополярным питанием и с преобразованием уровней, выпускаются промышленностью в большом ассортименте. В современной разработке целесообразно применять серийные образцы этих устройств.

Источник опорного напряжения

Операционные усилители в качестве источника опорного напряжения широко применялись до распространения специализированных микросхем линейных стабилизаторов типа LM317 или 78хх (79хх). На рисунке ниже приведена схема стабилизированного источника напряжения на ОУ:

Опорное напряжение U_оп со стабилитрона VD1 подаётся на неинвертирующий вход ОУ. На инвертирующий вход подаётся сигнал с делителя напряжения R2, R3. Если напряжение на инвертирующем входе больше U_оп, транзистор VT1 закрывается отрицательным напряжением на выходе ОУ. Когда напряжение на инвертирующем входе становится меньше U_оп, транзистор VT1 открывается.

В «динамике» схема работает как пропорциональный регулятор с колебательным переходным процессом. В современной разработке целесообразно применять серийные образцы интегральных линейных стабилизаторов.

Источник тока

На схеме ниже изображён стабилизированный источник тока:

На регулирующий вход интегрального стабилизатора напряжения LM317 подаётся напряжение с выхода ОУ, обратно пропорциональное падению напряжения на резисторе R1. Поскольку напряжение на регулирующем входе микросхемы LM317 должно быть равно 1,25 В, то значение выходного тока считается по формуле:

Усилитель мощности

Усилители мощности с двухполярным питанием на основе ОУ были чрезвычайно популярны в конце прошлого века. В современной разработке превалируют интегральные усилители мощности на специализированных микросхемах.

На левой части рисунка изображён усилитель мощности на ОУ с непосредственной разгрузкой по току. Выходные транзисторы включены без смещения на базах, т.е. работают в «классе B». Схема охвачена ООС. Характерные для этого режима работы искажения типа «ступенька» дополнительно компенсируются передачей на выход усилителя мощности сигналов непосредственно с выхода ОУ через резистор R3. Это происходит, когда выходные транзисторы ещё не открыты или находятся на нелинейном участке характеристики.

На правой части рисунка изображён усилитель мощности на ОУ с косвенной разгрузкой по току. Выходные транзисторы работают в «классе AB», входным сигналом каскада служит падение напряжения на резисторах в цепях питания ОУ. Нелинейность схемы компенсируется ООС.

▍ От автора

В данной публикации предоставлен большой фактический объём сведений о схемах на ОУ с нелинейными элементами в цепях обратной связи.

Разработка усилителей мощности или источников питания на ОУ в современном мире может и не потребоваться, но знание того, что таится в недрах специализированных микросхем, ещё никому не помешало.

Из следующей публикации цикла мы узнаем, как реализовать на ОУ активный фильтр и генератор.

Данный цикл публикаций состоит из семи частей. Краткое содержание публикаций:

1. Предпосылки появления ОУ. «Идеальный» операционный усилитель. Инвертирующий и неинвертирующий усилители, повторитель.
2. Отличия «реального» ОУ от «идеального». Основные характеристики реального ОУ. Ограничения реального ОУ.
3. Суммирующий усилитель. Разностный усилитель. Измерительный усилитель. Интегрирующее звено. Дифференцирующее звено. Схема выборки-хранения.
4. Активный детектор. Активный пиковый детектор. Активный ограничитель сигнала. Логарифмический усилитель. Компаратор на ОУ. Источник опорного напряжения. Источник тока. Усилитель мощности. < — Вы тут
5. Частотно-зависимая обратная связь в ОУ. Активные фильтры на ОУ. Генераторы сигналов на ОУ.
6. Однополярное включение ОУ. Входные помехи, «развязки» и защиты входных цепей, экранирование.
7. Операционные усилители на лампах.

▍ Использованные источники:

1. Гутников. Интегральная электроника в измерительных устройствах. Энергоатомиздат, 1988
2. Хоровиц, Хилл. Искусство схемотехники. 2-изд. Мир, 1993
3. Титце, Шенк. Полупроводниковая схемотехника. 5-изд. Мир, 1982
4. Шкритек. Справочное руководство по звуковой схемотехнике. Мир, 1991

Играй в наш скролл-шутер прямо в Telegram и получай призы! 🕹️🎁

43 Активные выпрямители и амплитудные детекторы на ОУ

43 Активные выпрямители и амплитудные детекторы на базе ОУ

Под выпрямлением аналогового сигнала понимается нелинейная операция над ним, при которой все его текущие значения на выходе схемы выпрямления при одной из его полярностей воспроизводятся неискаженно, а при другой – не воспроизводятся вообще, т. е. отсекаются. Передаточная характеристика идеальной схемы однополупериодного выпрямления приведена на рисунке 1а. В этой схеме при любых положительных входных u_вх(t) потенциалах дифференциальный коэффициент передачи К ‘ имеет ненулевое и постоянное значение и равен нулю – при отрицательных (рисунок 1б). В идеальной схеме выпрямления область перехода от состояния передачи сигнала (состояния, когда К ‘ 0) к состоянию его отсечки (К ‘= 0) имеет бесконечно малую протяженность и приходится на начало координат сквозной передаточной характеристики (рисунок 1а). В результате этого с помощью такой схемы можно осуществлять операцию эффективного и неискаженного выпрямления сигналов любого уровня, в том числе и сигналов очень малой интенсивности.

Рисунок 1. Передаточная характеристики идеального выпрямителя

Реальные схемы выпрямления указанными свойствами не обладают. Они способны эффективно выпрямлять лишь сигналы относительно большого уровня. Связано это с тем, что в реальных схемах выпрямления область перехода от состояния К ‘= 0 к состоянию К ‘ 0 имеет вид плавно изменяющейся функции. Так, например, для диодных структур, организованных на базе кремния или германия, даже в условиях создания в них дополнительных начальных токов, протяженность переходной области по оси входных сигналов составляет десятки и даже сотни милливольт. Только при значениях сигнальных напряжений, существенно больших протяженности этой переходной области, можно пренебречь плавностью перехода, представив передаточную функцию в виде рисунка 1а.

Свойствами эффективного выпрямления сигналов малого уровня обладают схемы, организованные на основе ОУ. Такие схемы можно назвать активными выпрямителями. Одна из распространенных схем активного выпрямителя приведена на рисунке 2. Рассмотрим ее работу.

Рисунок 2. Активный выпрямитель на базе ОУ

Схема организована на базе инвертирующего включения ОУ. В ней ООС действует, как при положительных, так и при отрицательных значениях входного сигнала u_вх(t).

При положительных значениях этого сигнала, т. е.  когда u_вх(t) > 0, а u_вых(t) < 0, цепь обратной связи замыкается через прямосмещенный диод VD₁. При этом входной ток i_R1 = u_вх(t) / R₁ протекает через резистор R₂ (i_R2 = i_R1). В условиях действия глубокой ООС потенциал u_а(t)  0, в результате этого u_вых(t) = u_R2(t) = i_R2 R₂ = u_вх(t) R₂ / R₁. Из последнего следует, что в рассматриваемых условиях коэффициент передачи К ‘₀ схемы не зависит от уровня сигнала и равен R₂/R₁. В результате чего положительная фаза входных сигнальных изменений воспроизводится на выходе неискаженно только в измененном масштабе и сменой полярности изменений на противоположную.

При отрицательных значениях входного сигнала, т. е.  когда u_вх(t) ,< 0, а u_вых(t) > 0, петля обратной связи замыкается через прямосмещенный диод VD₂. В этих условиях напряжение на выходе схемы u_вых(t) практически равно нулю. Объясняется это тем, что левый по схеме на рисунке 2 вывод резистора R₂ подсоединен к точке нулевого потенциала, а диод VD₁ закрыт положительным потенциалом, поступающим с выхода ОУ. Динамическое сопротивление закрытого диода по сравнению с сопротивлением R₂ велико, в результате чего прохождение сигнала с выхода ОУ на выход схемы практически отсутствует.

Рассмотренная схема выпрямления способна обеспечить эффективное выпрямление знакопеременных сигналов не только высокого уровня (0,1 В и более), но и даже весьма низкого, со значением порядка 1 мВ.

К основному фактору, мешающему успешному выпрямлению сигналов более низкого уровня, следует отнести возможное ненулевое значение напряжения U_ошвх статической ошибки, из-за не нулевого значения которой происходит сдвиг нулевой точки графика на рисунке 1а по оси входных напряжений на значение U_ошвх.

Рассмотренные активные выпрямители могут быть преобразованы в высокочувствительные схемы детектирования амплитудно-модулированных радиочастотных сигналов за счет включения в них дополнительных фильтрующих цепей и конденсаторов. С помощью этих цепей и конденсаторов, осуществляющих как фильтрацию, так и усреднение выпрямленного напряжения за период несущей детектируемого колебания. Организованная таким образом схема (схема амплитудного детектора) вырабатывает на своем выходе медленно изменяющие сигналы, пропорциональные текущим значениям средневыпрямленного радиочастотного напряжения.

Почему на осциллографе низкая амплитуда сигнала, несмотря на то, что полное сопротивление согласовано?

спросил 5 лет, 6 месяцев назад

Изменено 1 год, 11 месяцев назад

Просмотрено 2к раз

\$\начало группы\$

У меня есть фотодетектор с дифференциальными выходами, каждый из которых имеет нагрузку 50 Ом. Когда я подключаю один выход к осциллографу, чтобы посмотреть на сигнал, я вижу более высокую амплитуду сигнала с более высоким импедансом канала на осциллографе. Согласно моему базовому пониманию, максимальная передача мощности должна происходить при согласовании импеданса. Не могли бы вы помочь мне понять, что здесь происходит?

Снимки сделаны с моего осциллографа, и вы можете видеть, что амплитуда сигнала при согласовании 1 МОм более чем в два раза превышает амплитуду сигнала при согласовании 50 Ом. Подключение кабеля к:

PD —> SMA 50 Ом —> адаптер SMA-BNC —> BNC 50 Ом —> Scope

• согласование импеданса
• целостность сигнала
• согласование
• амплитуда

\$\конечная группа\$

\$\начало группы\$

Не путайте передачу мощности с передачей напряжения.

Если источник действительно 50 Ом, а ваш осциллограф настроен на 50 Ом, он становится делителем напряжения, и то, что вы видите, составляет половину напряжения, которое вы увидите, когда осциллограф настроен на высокое сопротивление.

^{смоделируйте эту схему – Схема создана с помощью CircuitLab}

Передача энергии связана с соотношением между токами и напряжением. Если нагрузочный резистор равен нулю, ток максимален, но напряжение на нагрузке равно нулю, поэтому мощность не передается. Если нагрузочный резистор бесконечен, напряжение максимально, но ток равен нулю, поэтому мощность снова не передается. Когда сопротивление нагрузки = сопротивлению источника V*I максимально.

Но прицелы не работают от питания, они работают только от напряжения. (или, возможно, текущий)

\$\конечная группа\$

5

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Операционный усилитель

— оптимизация прецизионного детектора пиковой амплитуды одиночного импульса

Задавать вопрос

спросил 2 года, 4 месяца назад

Изменено 2 года, 4 месяца назад

Просмотрено 183 раза

\$\начало группы\$

Итак, я сделал эту прецизионную схему пикового детектора (исходя из видео EEVblog и экспериментируя со значениями резистора/конденсатора), с помощью которой я хочу измерить пиковую амплитуду одиночного импульса шириной 5 мкс (50 нс каждый нарастание/спад). время в лучшем случае и время нарастания/спада 155 нс/90 нс в худшем), а амплитуда является переменной и может быть в пределах от 3 мВ до 3 В. Я хотел бы, чтобы пиковый детектор удерживал уровень напряжения в течение достаточного времени (в данном случае около 60 мс, хотя я смоделировал до 3 с с тем же результатом) без слишком сильного ухудшения уровня напряжения (максимум 1- Деградация 2 мВ за 60 мс для меня приемлема).

Таким образом, результат приведенной выше схемы хорошо выглядит в симуляции. При тестировании на крайности вижу следующее (фото ниже). Здесь зеленый — окончательный выход (напряжение на R2), красный — ток D2 (по существу, чтобы показать пиковый ток, который может выдержать операционный усилитель), синий — входной импульс (V1):

1. Для импульса 3 мВ вот результаты. : Как вы можете видеть, есть небольшое смещение около 0,6 мВ, что приемлемо для меня, если оно довольно постоянно во всех моих измерениях.

2. Для импульса 3 В вот результаты: Здесь пиковый ток в диоде D2 (или, как я думаю, является мерой максимального тока, требуемого от операционного усилителя (U1), составляет около 79,6 мА, что ниже типичного пикового выходного тока LTC6268-10, равного 80 мА.

R2 в основном моделирует входное сопротивление АЦП, который я буду напрямую подключать к выходу U2. Я выбрал LTC6268-10 из-за его низкого входного тока смещения, который «должен» помочь конденсатору удерживать напряжение (в этой конфигурации с двойным диодом, как показано на видео) в течение длительного времени. Я бы также использовал аналоговый переключатель/мультиплексор с малой утечкой, чтобы разрядить конденсатор (закоротить его на землю) после того, как я сэмплирую его с помощью моего АЦП.

Мне нужно быть как можно более уверенным, что эта схема будет работать как в моделировании (или, по крайней мере, достаточно близко), прежде чем я поставлю ее на печатную плату.

Итак, мои вопросы:

1. Находите ли вы какие-либо очевидные ошибки, которые я допускаю здесь при выборе компонентов (или их значений) или самой схемы? или вы предлагаете лучшую схему для достижения моей цели (измерения пиковых напряжений одиночного импульса с помощью АЦП)?

2. В моделировании конденсатор очень хорошо держит напряжение, что хорошо, но я думаю, есть ли другие способы разрядки конденсатора (в реальном мире), и что мне следует принять во внимание? Есть ли конкретный тип конденсатора, на который я должен пойти?

3. Существует ли уже готовая микросхема пикового детектора, которая будет работать лучше, чем эта схема? Я не ищу S / H IC, потому что мне потребуется точное время запуска для выборки в середине импульса.

4. Поскольку я буду использовать компоненты SMD, если хотите, вы можете предложить что-нибудь важное, что мне нужно знать об использовании SMD-диодов, конденсаторов и т. д. для этой конкретной схемы.

Дополнительное примечание: если требования слишком высоки, я могу уменьшить время удержания (в настоящее время 60 мс) до 6 мс в зависимости от предложений, если это приведет к простой схеме.

Большое спасибо, что прочитали мой пост.

• операционный усилитель
• импульсный

\$\конечная группа\$

\$\начало группы\$

Находите ли вы какие-либо очевидные ошибки, которые я делаю здесь с моим подбор компонентов (или их номиналы) или сама схема?

Глядя на техпаспорт 1N4148, обратный ток утечки выглядит следующим образом: —

Я знаю, что R3 предназначен для включения соединения диодов для уменьшения тока утечки, но учитывая, что собственная утечка диода примерно в 1000 раз больше, чем входные токи смещения / смещения для операционного усилителя, я хотел бы убедиться, что моя модель и симуляция действительно учитывают это должным образом.

Есть ли определенный тип конденсатора, на который мне следует обратить внимание?

Керамика обычно является лучшим выбором, поэтому я бы выбрал характеристики NP0/C0G и внимательно прочитал техпаспорт, чтобы узнать, какие утечки могут возникнуть.

Имеется ли уже готовая микросхема пикового детектора, которая работать лучше, чем эта схема?

Это вопрос не по теме, но я не знаю ни одного.

1N4148 действительно хорош по времени обратного восстановления (4 нс), но убедитесь, что вы тестируете модель диода с установленным значением 10 нс, чтобы быть уверенным. Здесь может быть какой-то тонкий эффект, который истощает долю процента выходного напряжения на сигналах низкого уровня.

\$\конечная группа\$

6

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
