Схема стеклоподъемников ваз 2115. Схема стеклоподъемников ВАЗ 2115: устройство, неисправности и ремонт

Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

Распространенные неисправности

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие.  Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Особенности установки

Схема подключения обратна указанному выше способу снятия устройства и в целом особых нюансов не имеет. Если вы справились с операцией по снятию, то и установка электростеклоподъемников ВАЗ 2114 проблем не составит.

Единственный нюанс, о котором не стоит забывать, – это направляющие стеклоподъемника. Перед тем, как закончить соединение, лучше смазать их – тогда механизм прослужит дольше.

Видео «Замена электрического стеклоподъемника»

В этом видео автослесарь рассказывает, как проводится замена электрического механизма на популярных моделях ВАЗ (автор — В гараже у Сандро).

 Загрузка . ..

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (66.67%)

Нет (33.33%)

Не работают стеклоподъемники на ваз 2115 причины

Почему не работает стеклоподъемник на ВАЗ 2114? Как снять старый и установить новый стеклоподъемник?

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2114. В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

1. Окисление контактных соединений.
2. Поломка одного или нескольких элементов управления.
3. Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2114 — смотрите в видео ниже.

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2114 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

1. Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
2. Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
3. Снимите «качельку», для чего нажмите на нее.
4. Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой. Демонтированную плату уберите в сторону и сделайте следующие шаги:

1. Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
2. Зачистите контакты, с помощью наждачной бумаги.
3. Соберите кнопку в последовательности, обратной разборке механизма.
4. Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.

Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.

Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.

Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.

Прочие причины поломки стеклоподъемников

Если не работает стеклоподъемник на ВАЗ 2114, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум. При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.

Механизм стеклоподъемника ломается редко, но такое также случается. Определить неисправность можно, по подергиванию стекла, но без нормального перемещения вверх или вниз. Одновременно с этим, слышен шум от моторчика.

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

• Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
• Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.

• С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
• Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.

• Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.

• С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.

Снимите стеклоподъемник.

Поставьте механизм на прежнее место, в порядке, который обратен демонтажу. Перед этим, обработайте, с помощью смазки, направляющую подъемника стекла.

ИТОГИ

Если не работает стеклоподъемник, начните с поиска причины поломки, после чего приступайте к устранению проблемы. Чаще всего, неисправность можно устранить самостоятельно, без привлечения специалистов. Это касается и ситуации, когда необходимо снять стеклоподъемник, для ремонта или замены.

Видео: Ремонт кнопки стеклоподъёмника

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Ваз 2106 сколько масла в редукторе

Как снять стартер на ваз 2110, замена стартера, втягивающего, втулок

Как снять подсветку багажника ваз 2115

Ваз 2114 как снять бардачок на

Ваз 2114 глохнет после сброса газа

Как поменять прокладку клапанной крышки на ваз 2114

Как на ваз 2121 натянуть цепь, замена натяжителя цепи, когда нужно менять

Моторное масло в кпп 2106, инструкция по выбору и замене

Как поставить стеклоподъемник на ваз 2107. Установка стеклоподъемников на ваз своими руками. По инструкции: теперь сверлим отверстия.

Если стеклоподъёмник не снимается для замены, то во избежание схода троса с направляющих пазов барабана подвязываем две ветки троса проволокой в ​​месте указанном стрелками.

Снятие стеклоподъемника передней двери на автомобиле ваз 2107
1. Подготавливаем автомобиль ВАЗ 2107 к эксплуатации (см. «Подготовка автомобиля ВАЗ 2107 к обслуживанию и ремонту»).

С помощью резинометаллических шарниров, вала, болтов и гаек нижний рычаг крепится к транцу передней подвески и фиксируется к продольным балкам. Верхние рычаги крепятся к несущей части корпуса с помощью аналогичных резинометаллических шарниров и вала. Винтовые пружины подвески расположены между нижними рычагами и кронштейнами крыла. Торсионный стабилизатор поперечной устойчивости, уменьшающий боковой наклон кузова назад и малую боковую раскачку кузова, крепится к корпусу и предплечьям с помощью опор, содержащих резиновые стабилизирующие подушки.

4. Снимите трос электрического стеклоподъемника с трех других роликов.

5. С помощью торцового или накидного ключа на 8 отверните три гайки, крепящие оконный механизм.

Для начала разберемся как это работает и работает.

Гидравлические амортизаторы, расположенные внутри рессор, имеют в нижней части отверстие для крепления к нижнему рычагу, а в верхней части резьбовой стержень для крепления к кузову. Ступица переднего колеса вращается на двух подшипниках на конических колесах, закрепленных на цапфе. Подвеска задних колес состоит из двух спиральных винтовых пружин с двухсторонними телескопическими амортизаторами, четырех продольных и одной поперечной штанги, двух буферов сжатия, расположенных на концах задней оси, и одного центрального, расположенного посередине.

6. Подняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.

Установка стеклоподъемника передней двери на автомобиль ваз 2107
1. Смажьте тросик стеклоподъемника консистентной смазкой.
2. Установка стеклоподъемника осуществляется в обратной последовательности. Перед регулировкой натяжения троса развяжите проволоку, фиксирующую трос.
3. Переместите ролик, чтобы натянуть трос и проверить плавность хода.

Винтовые пружины с изолирующими вверху резиновыми кольцами и пластмассой опираются на верхний конец корпуса, а нижние – на приваренные чашки на балку заднего моста. Поперечные и продольные тяги крепятся к балке заднего моста и кузову с помощью конических резиновых втулок. Распорные стальные колпачки, болты, шайбы и гайки. Амортизаторы 15 задней подвески установлены от рессоры и прикреплены сверху к кузову, снизу — к концам балки заднего моста через конические резиновые втулки. Зажимы, прикрепленные к полу над резиновой балкой моста, предназначены для смягчения возможных ударов от балки заднего моста, которая может перемещаться по неудобным дорогам.

Стеклоподъемник передней двери ваз 2107
1 — ручка стеклоподъемника; 2 — обшивка с фиксатором; 3 — розетка; 4 — механизм стеклоподъемника; 5 — роликовый кронштейн;
6 — винт; 7 — пластина зажима троса; 8 — кронштейн; 9 — стакан; 10 — трос; 11 — нижний ролик; 12 — болт; 13 — натяжной ролик

Основная задача стеклоподъемника — опускание и подъем стекла, когда это необходимо водителю. В самых первых автомобилях использовался простой и надежный механизм, приводившийся в действие ручкой, которую нужно было вращать.

Основным недостатком данного технического решения было время, необходимое для открытия окна до нужного уровня. Причем ручки часто выходили из строя, из-за чего приходилось ездить с открытыми или закрытыми окнами.

Планшет над передним отверстием большого картера трансмиссии ограничивает движение картера вверх, предотвращая задевание вала, шарнирно соединенного с полом кузова. Колеса автомобильные — диски, печатные. Шины оснащены радиальными шинами с камерами. Передние колеса крепятся четырьмя болтами к фланцам ступиц, задние — к фланцам полуосей. Колеса с шинами в коллекции статически сбалансированы и динамически сбалансированы грузами. Рулевые механизмы, относящиеся к рулевому управлению и тормозам, служат для изменения направления движения, торможения автомобиля и его увода в неподвижном состоянии.

Но ничто не стоит на месте. Технологии развиваются стремительно, особенно автомобильная техника. Неудивительно, что электрические стеклоподъемники сейчас устанавливаются почти на все автомобили. Механические аналоги можно найти только в самых дешевых моделях.

Электрические стеклоподъемники дают возможность водителю ощутить комфорт использования возможностей своего автомобиля на совершенно новом уровне. Они имеют множество полезных функций и работают на основе различных технологических решений, что сильно влияет на их эффективность и надежность.

Рулевое управление состоит из рулевого механизма с промежуточным шарнирным валом и рулевой тяги, обеспечивающей усилия водителя на ведущие колеса. Колесо через рулевой механизм и тягу поворачивают передние колеса, тем самым изменяя направление движения автомобиля — рулевого поезда. Это: руль; Склеивание причалов матовыми венцами, мягкими при поломке; верхняя часть вращается на двух игольчатых подшипниках в новых колпаках, специально для живых болей, а на промежуточной насыпи для карающих целей предусмотрены шарниры, допускающие взаимный перенос накладок руля.

Если говорить о самой полезной функции электростеклоподъемников, то — это, конечно же, автоматическая отделка стекол. Представьте, что вы забыли закрыть окно в машине, потому что спешили в банк, на работу или в больницу. В этом случае электростеклоподъемник позаботится о сохранности вашего имущества за вас.

Тюнинг автомобиля своими руками — устанавливаем стеклоподъемники

И, наконец, двухрядный радиально-упорный шариковый подшипник в сошке руля, уменьшающий усилие на руле в задней части колес. Червячный редуктор рулевого механизма крепится изнутри моторного отсека к левому борту корпуса, со стороны, противоположной правой боковой балке, крепятся опоры маятниковых рычагов. Рулевая тяга включает в себя два рычага рулевой трапеции, маятниковую сошку и три выстрела: один половинный два конца. Вся половина выстрела имеет шарниры на концах шара для соединения с маятниковым рычагом и рулевым рычагом.

Сами очки будут в закрытом положении после включения будильника. Таким образом, доводчик защитит машину от возможных несанкционированных посягательств третьих лиц.

Электрические стеклоподъемники

Устройство

В большинстве случаев стеклоподъемники устанавливаются внутри дверей. Некоторые автопроизводители идут на эксперименты и монтируют стеклоподъемники, например, в специальные подрамники. Их также можно прикрепить непосредственно к телу.

Каждый торцевой план состоит из двух выгравированных точек, соединенных между собой разрезными регулировочными манжетами. Поворачивая их, изменяют длину бортов и регулируют схождение колес. Регулировочные рукава крепятся к тренировочным выстрелам хомутами. На каждом конце выстрелы имеют сферические шарниры на концах для соединения с кронштейнами поворотных матриц, маятниковым рычагом или рулевой сошкой. Автомобильная тормозная система служит для снижения скорости движения, остановки и скидки автомобиля на стоянке и имеет две характеристики, работающие независимо от системы.

Конструкция стандартного стеклоподъемника состоит из следующих элементов:

• блок управления стеклоподъемником,
• привод,
Лифт
• .

Блок управления обычно состоит из ключа и микросхемы. Нажимая, водитель регулирует, насколько ему нужно открыть окно. Привод включает в себя несколько элементов. Первый – электродвигатель. Второй – червячные и зубчатые передачи.

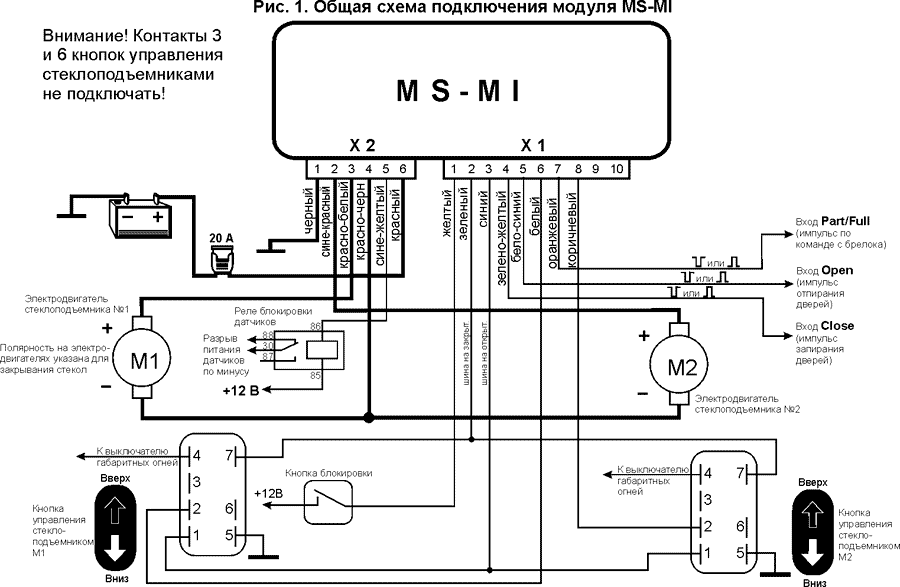

Проводка подключается следующим образом

Рабочий тормоз имеет гидравлический привод к колесным механизмам тормоза, завершается с помощью педали 24 подвесного типа через вакуумный усилитель 7 и управляет всеми колесами. Тормозная и запасная тормозная система — Рычажная рукоятка рычага 20, установленная в земле между передними сиденьями, работает только с задними колесами. Ручной тормоз имеет механическую тягу троса. Передние дисковые колеса состоят из диска и скобы, к которой диск крепится на ступице колеса, и скобы, охватывающей тормозной диск, прикрепленной к скобе, установленной на прялке.

Все три структурных элемента находятся в одном блоке. Привод создает необходимое усилие, которое передается на подъемник, который, в свою очередь, опускает или поднимает стекло. Наличие червячной передачи в конструкции электростеклоподъемника предотвращает несанкционированное открывание окон.

Внимание! В червячной передаче вращение передается от червяка к колесу. Если приложить силу для осуществления противоположного действия, то блокировка включится.

Установка электрического стеклоподъемника

Внутри стенда находятся гидравлические колесные цилиндры с поршнями, которые доводят усилия до последнего фрикционными дисками. На некоторых автомобилях последнего имеются следы износа на табличках. Тормоза задние барабанные с самоуплотняющимися тяговыми формами, задний цилиндр с двумя поршнями или с механическим приводом и рычагом. Гидравлическая тормозная тяга состоит из двух независимых тормозных контуров для передних и задних колес. Поэтому в сосуде две емкости для тормозной жидкости, а в главном цилиндре две независимые полости с двумя поршнями.

Виды подъемных механизмов электростеклоподъемников

Подъемный механизм стеклоподъемника поднимает и опускает стекло по желанию автовладельца. В настоящее время выделяют три основные конструкции, наиболее часто используемые в автомобилестроении:

С гидравлическим приводом на тормоза задние колеса оснащены регулятором давления, который регулирует тормозное давление задних колес в зависимости от нагрузки на нит. Регулятор заканчивается торсионным рычагом, который одним концом крепится по наклону к задней оси, а с другой стороны крепится к поршню регулятора. Поршень регулятора ограничивает давление в системе заднего колеса, зависит от величины хода между задней частью и кузовом, что зависит от нагрузки на заднюю ось автомобиля при торможении.

Электрооборудование автомобилей соответствует кабельной схеме, при которой минусовые выводы источников и потребителей электрической энергии объединены с землей, выполняющей роль второго кабеля. Цепь низкого давления, питаемая от аккумуляторной батареи или тока генератора, включает, кроме источников тока, зажигания, конденсатор, первичную обмотку катушки зажигания и переключатель или бесконтактный режим работы в бесконтактной системе зажигания и переключатель, служащий для прерывания ток в цепи индуктора катушек зажигания с автоматическим регулированием периода накопления тока в катушке, зависит от частоты вращения коленчатого вала.

• стойка,
кабель
• ,
• рычаг.

Стоит признать, что каждый из вышеперечисленных механизмов представляет собой определенную ветвь развития автомобильного строения. Высокая конкуренция между ведущими производителями заставляет их совершенствовать каждый вид стеклоподъемника, чтобы обеспечить водителю больший комфорт при эксплуатации и повышенную безопасность.

Цепь высокого напряжения состоит из вторичной обмотки катушки зажигания, распределителя, высоковольтных кабелей и свечей зажигания. Система освещения и автомобильной световой сигнализации предназначена для ближнего и дальнего освещения дорог. Обозначение размера автомобиля световыми сигналами на остановке, освещением контрольно-измерительной аппаратуры и внутренним освещением кузова, а также световой сигнализацией о возврате автомобиля и о работе отдельных двигателей и систем автомобиля… Две прямоугольные блокирующие фары содержат дальний свет и ближний свет, габаритные огни и указатели поворотов.

Каждый тип подъемного механизма имеет свои преимущества и недостатки. Возьмем, к примеру, реечный электрический стеклоподъемник. Прежде всего, эта конструкция славится своей долговечностью. В ее основе лежит электродвигатель, который передает вращательное движение от электродвигателя к шестерням. В результате получается линейное движение рельсов.

Галогенные лампы, увеличившие светоотдачу и площадь освещения окна фары, улучшили освещенность дороги. Прикрепленный гидрокорректор фар позволяет смещать сиденье водителя в вертикальном направлении, лучи фар зависят от загрузки автомобиля, что обеспечивает оптимальное освещение дорожного полотна без ослепления проводников встречных транспортных средств. Блокирующие фары, питаемые от системы очистки и омывания, направляют рычаг сиденья водителя. Кроме того, конструкция переключателей поворотников улавливает автоматическое отключение световых сигналов, мигающих при выходе из поворота автомобиля.

Если сравнивать реечный электростеклоподъемник с тросовым, то первый обеспечивает гораздо более высокую скорость подъема и опускания стекол. Также следует отметить низкий уровень шума.

К сожалению, без недостатков не обошлось, несмотря на очевидные достоинства, реечные стеклоподъемники нуждаются в периодической смазке. Дело в том, что при работе на шестерни возникает слишком большая нагрузка. При отсутствии смазки они изнашиваются и выходят из строя.

Установка электростеклоподъемников

Гостиная освещается потолочным светильником, закрепленным на крыше автомобиля, который включается ручным выключателем. Также на передней стойке и задних дверях установлены дверные выключатели. Потолок крепится к любому дверному проему. В некоторых вагонах в верхней части дверных стоек установили два плафона. Ящик для белья освещается лампой со встроенным кнопочным выключателем, а прикуриватель представляет собой трубчатую лампу. Для освещения моторного отсека имеется подкапотный фонарь с кнопочным выключателем, утопленным в патрон.

Некоторые автопроизводители, желая сэкономить, делают шестерни из пластика в реечных окнах. Это напрямую влияет на срок службы устройства.

Важно! Реечные окна имеют большие размеры.

Электрические стеклоподъемники с тросовым приводом, отлично поддающиеся ремонту. Запчасти к ним есть практически в любом магазине. Тем более, что простота конструкции позволяет справиться с ремонтными работами каждому водителю.

Лампа освещения моторного отсека горит при открытии капота. На автомобили устанавливается комбинация приборов, состоящая из указателя скорости с измерителем пройденного пути, тахометра, вольтметра, указателя уровня топлива в баке с резервной лампой, указателя температуры жидкости в системе охлаждения двигателя и манометр масла с недостаточной лампой контроля давления в системе смазки. Кроме того, в комбинации приборов по-прежнему есть семь контрольных ламп.

Комбинация приборов с экономером вместо указателя давления масла отличается от схемы соединения введением в середину комбинации недостаточной контрольной лампы давления масла и контрольной лампы воздушной заслонки карбюратора А по отношению к этим две лампы — противотуманной фары и уровня тормозной жидкости вынесены в отдельный тантистор. Все автомобильные электрические кабели крепятся в жгутах. Электрическая связь передних балок, расположенных в моторном отсеке, с жгутами кабелей салона автомобиля осуществляется через сборно-разборный узел.

Основной недостаток реечного стеклоподъемника заключается в быстром износе троса. Он растягивается со временем. К тому же пластиковые направляющие не очень прочные. Электродвигатель, в свою очередь, быстро перегревается.

Рычаг электростеклоподъемника при этом сохраняет высокую надежность и имеет малые габариты. Весь механизм приводится в действие компактным электродвигателем.

Электрический вентилятор и звуковые сигналы. Корпус кузова представляет собой сварную ферму, основными элементами которой являются стойки боковины, стрингеры и пороги пола, боковая панель крыши и различные поперечины. Эти элементы коробчатого сечения в сочетании с наружными несущими внутренними панелями и арматурой обеспечивают необходимую жесткость конструкции. К раме подвешены съемные агрегаты: двери, капот и крыша багажника. Передние двери рядом с ключом снаружи и кнопкой внутри, закрытую дверь можно открыть внутренней рукой.

Электродвигатель вращает шестерню. Она, в свою очередь, передает статистическое усилие на рычаги. Именно они создают движение, которое опускает или поднимает стекло.

Основной недостаток такого механизма заключается в неравномерности подъема и опускания стекла. Проще говоря, все происходит урывками. Сначала подъем идет быстро, к середине замедляется, а в высшей точке еле движется.

Внимание! Любое стекло, вне зависимости от типа механизма, движется по пазам. Они вписываются в оконные рамы. Внутри двери есть специальные рейлинги.

Импульсные и обычные

Электростеклоподъемники также можно разделить на два типа: импульсные и обычные. Первые работают в импульсном и обычном режимах. Разница между ними заключается в следующем: в первом варианте одно нажатие полностью опускает или полностью поднимает стекло; во втором этот процесс происходит постепенно.

Импульсные электростеклоподъемники в большинстве случаев оснащены пятипозиционными кнопками. Они позволяют выбирать положение стекла, заложены в программную оболочку оборудования. Обычно это две позиции вверху и две позиции внизу. Первый – нормальный режим, второй – импульсный.

Установка электростеклоподъемников

Если у вас остались механические стеклоподъемники, вы можете заменить их на электростеклоподъемники по более чем доступной цене. Цена монтажного комплекта во многом зависит от сложности механизма, на базе которого работает система.

Рычажно-реечные механизмы . Тросовые устройства значительно дешевле. В среднем качественный комплект можно приобрести за 2-3 тысячи рублей.

После покупки у вас будет два варианта: пойти в сервисный центр и оплатить установку или сделать все самостоятельно. Во втором случае можно сэкономить. К счастью, установка стеклоподъемников не является особо сложным техническим процессом, который под силу каждому автолюбителю.

Важно! В качестве примера установка выполняется на автомобиль ВАЗ 2109.

Демонтаж

Работа по установке стеклоподъемников начинается с демонтажа старой системы, процесс состоит из следующих этапов:

1. Отключить массу. Если такой кнопки нет, отсоедините минусовой провод от аккумулятора.
2. Снимите обивку двери.
3. Поместите стекло в положение, обеспечивающее легкий доступ к крепежным болтам. Фиксацию можно произвести обычным скотчем.
4. Удалите винты, удерживающие стекло.
5. Отвинтить направляющую гайку. Рядом с ручкой будут еще три гайки, их тоже надо открутить.
6. Достаньте механизм из двери.

После выполнения этих действий можно приступать к установке новой системы

Установка

Главный плюс самостоятельной установки электростеклоподъемника в том, что не нужно ничего сверлить или паять. Стандартная посадочная площадка стандартного механизма вполне подходит для этой цели. Процесс состоит из следующих этапов:

1. Соберите стеклоподъемник и вставьте его внутрь через самое большое отверстие в двери.
2. В центральной части двери есть несколько отверстий. Они должны включать контакты стеклоподъемников.
3. Установите и затяните гайки шпилек.
4. Выровняйте окно и крепления для стекла.
5. Активируйте механизм, затем поднимите сиденье к стеклу.
6. Совместите монтажные отверстия стержня и узла. Закрепите полученную структуру.

По окончании установки стеклоподъемника все детали необходимо тщательно смазать.

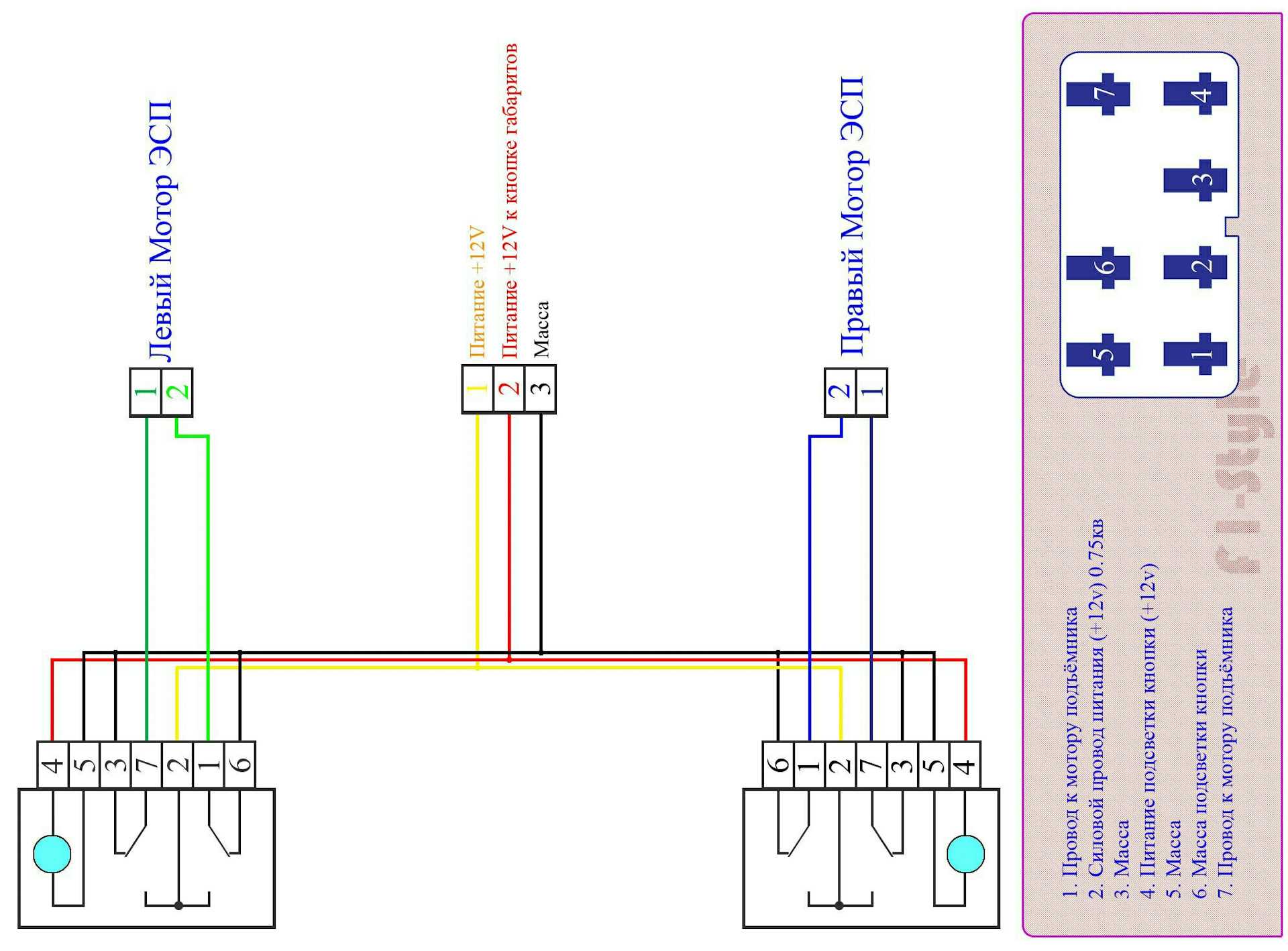

Подключаем проводку

Сначала измеряем длину от моторчика стеклоподъемника до кнопок на передней панели. Затем при помощи протяжки протяните проводку в стойку и под панель. Для этого подойдет простая проволока . Сделайте на конце петлю и с ее помощью протяните проводку по каналам.

Важно! Сечение проводов не может быть меньше одного квадратного миллиметра.

Самый простой и эффективный способ — подключить провода стеклоподъемников к прикуривателю. Некоторые автомобильные специалисты рекомендуют подключать напрямую к аккумулятору, так как это обеспечивает более стабильную работу. Но реализовать это технически сложнее.

После завершения всех работ необходимо переустановить обивку двери. Получившиеся отверстия закрывают декоративными заглушками. Клеммы аккумулятора подключаются в самом конце. Оборудование тестируется перед выходом на трассу.

Неисправности и ремонт

Условно все проблемы со стеклоподъемниками можно разделить на две группы: электрические и механические. Лучший способ начать диагностику — проверить предохранитель. Этот элемент из первой группы. Если ее целостность нарушена, то деталь нужно менять. В противном случае измерьте напряжение на клеммах. Если нет, проверьте проводку.

Важно! Поломка может крыться в реле или блоке управления.

Если после открывания стекло сразу закрывается, очистите контакты кнопки, отвечающей за открывание. При необходимости замените механизм. После проверки подачи тока можно приступать к поиску механической проблемы.

Наиболее частая причина неисправности мотора кроется в залипании и провале щеток. Чтобы проверить эту гипотезу, поверните ключ зажигания и нажмите кнопку стеклоподъемника. При этом нужно слегка постучать по двери. Если после этой манипуляции стекла поднимаются или опускаются, то причина неисправности в моторе.

Демонтируйте крышку с двигателем и снимите ротор. Далее нужно удалить нагар, появившийся в системе при работе стеклоподъемника. Для его удаления используйте наждачную бумагу.

Важно! Иногда механизм просто заедает. При этом слышно отчетливое рычание. В этом случае нужно заменить пластиковую шестерню в стеклоподъемнике.

Результат

Существует множество типов стеклоподъемников. Каждый из них имеет свои преимущества и недостатки. К достоинствам каждой конструкции можно отнести простоту монтажа и ремонта.

Простой ремонт автомобильных стекол и замена регулятора (сделай сам)

Обновлено: 28 апреля 2021 г.

Выполните ремонт автомобильных стекол самостоятельно и сэкономьте сотни на рабочей силе.

Следующий проект›

Семейный мастер на все руки

Сломанный электрический стеклоподъемник может быть дорогостоящим ремонтом, но если у вас есть основные инструменты для ремонта автомобилей и доступ к онлайн-руководству по обслуживанию, вы можете починить его самостоятельно и сэкономить большие деньги.

Эксперты DIY из журнала The Family Handyman Magazine

Ремонт автомобильных стекол: Замена узла регулятора на автоматических стеклоподъемниках

Фото 1. Снимите панель переключателей

Подденьте панель переключателей и отсоедините электрические разъемы, чтобы начать ремонт стеклоподъемников . Затем снимите панель обшивки двери.

Фото 2. Проверка разъема двигателя

Снова подсоедините панель переключателей и присоедините измерительные провода вольтметра к разъему двигателя. Затем переключите переключатель окна. Если переключатель исправен, замените регулятор.

Фото 3: Снимите окно

Снимите болты крепления стекла к регулятору (при необходимости отрежьте механические тросы, чтобы поднять или опустить стекло). Наклоните окно вверх и наружу и установите его в безопасном месте.

Фото 4: Замена регулятора

Снимите крепления регулятора к дверце и вытащите регулятор через одно из отверстий в дверце. Установите новый регулятор.

Итак, один из ваших стеклоподъемников не работает. Вместо того, чтобы учиться вручную поднимать электрические стеклоподъемники и опускать их каждый раз, когда вы хотите подышать свежим воздухом во время вождения, мы покажем вам, как это исправить.

Сначала проверьте предохранитель. Если все в порядке, проблема либо в неисправном переключателе, либо в двигателе, либо в сломанном регуляторе (устройстве, которое фактически поднимает и опускает стекло). Сколько стоит ремонт стеклоподъемника? Магазин возьмет с вас как минимум несколько сотен долларов за замену двигателя / регулятора, но вы можете выполнить ремонт стеклоподъемника и отремонтировать стеклоподъемник самостоятельно примерно за четыре часа. Регуляторы доступны в Интернете или в магазинах автозапчастей.

Вам понадобится базовый набор метрических головок, отвертки, дрель и, самое главное, подписка на онлайн-руководство по обслуживанию. Таким образом, вы можете загрузить инструкции и схемы, относящиеся к вашему автомобилю. Используйте наши инструкции в качестве приблизительного руководства, а подробности по ремонту автомобильных окон см. в вашем руководстве.

Начните ремонт автомобильного окна, сняв все крепления панели обивки, чтобы получить доступ к переключателю для проверки. Снимите панель отделки и снимите пароизоляцию. Инструмент для снятия панели обивки стоит недорого и экономит много времени.

Достаньте руку из дверной панели и отсоедините разъем питания электродвигателя стеклоподъемника (для защиты от порезов наденьте кожаные перчатки). Подсоедините выводы вольтметра к двум клеммам на разъеме. Поверните ключ в положение «включено» и переключите переключатель стеклоподъемника вверх и вниз. Если переключатель исправен, вы увидите изменение показаний напряжения с плюс-12 вольт до минус-12 вольт. Значит проблема в двигателе/регуляторе. Если ваш счетчик не отображает эти показания, у вас плохой переключатель или оборван провод питания или заземления. Загрузите электрическую схему и проверьте провода питания и заземления, ведущие к выключателю, чтобы локализовать проблему.

Для правильной замены электродвигателя стеклоподъемника необходимо заменить весь регулятор в сборе, а не только электродвигатель. Начните с откручивания болтов крепления окна к регулятору (попросите кого-нибудь держать стекло, пока вы делаете это).

Затем снимите стекло, откинув его от двери и подняв. Затем удалите болты или заклепки регулятора (высверлите их и вытащите старый регулятор через одно из отверстий в дверной панели. Для установки нового регулятора выполните процедуру в обратном порядке. Прикрутите регулятор на место, а затем установите на место электрические разъемы электродвигателя и стеклоподъемника. и оконное стекло.Проверьте работу окна.Если стекло заедает, то возможно придется ослабить болты и внести небольшие корректировки в регулятор.
